Обзор корпуса CHIEFTEC VISIO AIR: комбинация металлической сетки и закаленного стекла

На рынке корпусов, где производители вынуждены проявлять изобретательность, чтобы сделать очередную «коробку» интересной для покупателя и не потеряться среди изобилия однообразных моделей реально самобытных продуктов очень мало.

Компания CHIEFTEC добавила от себя немного взвешенного креатива, представив в линейке корпусов VISIO свое видение двухкамерного аквариума. Одну из таких моделей она оснастила металлической сеткой на лицевой панели, что значительно снизило потребность в большом количестве вентиляторов, необходимого для обеспечения эффективного охлаждения комплектующих.

Речь идет об CHIEFTEC VISIO AIR (GM-30B-M-OP). Этот черный корпус доступен в продаже по средней цене ₴3475 ($83). Сразу добавим, что производитель оснастил его качественными вентиляторами, что редко встречается в подобной ценовой категории.

Спецификация

Модель	CHIEFTEC VISIO AIR (GM-30B-M-OP)
Типоразмер корпуса	Midi-Tower
Поддерживаемые форм-факторы материнских плат	ATX / microATX / Mini-ITX
Цвет	Черный
Внешние отсеки	Нет
Внутренние отсеки	2 х 3.5" и 2 x 2.5"
Слоты для карт расширения	6
Максимальная длина видеокарты	410 мм
Максимальная высота процессорного кулера	175 мм
Максимальная длина БП	200 мм
Разъемы	1 x комбинированный аудиоразъем 2 x USB 3.0 Type-A 1 x USB 3.2 Gen 2 Type-C
Предустановленные вентиляторы
На нижней стенке	2 x 140-мм
На задней стенке	1 x 140-мм
Блок питания	Нет
Общие возможности для установки вентиляторов
На верхней стенке	3 х 120-мм / 2 x 140-мм
На боковой панели	2 х 120-мм
На задней стенке	1 х 120-мм / 1 x 140-мм
На нижней стенке	3 х 120-мм / 2 x 140-мм
Возможность установки СЖО
На верхней стенке	120-мм / 140-мм / 240-мм / 280-мм / 360-мм
На боковой панели	120-мм / 240-мм
На задней стенке	120-мм / 140-мм
На нижней стенке	120-мм / 140-мм / 240-мм / 280-мм / 360-мм
Материалы
Передняя панель	Алюминий толщиной 0.73 мм с металлическим перфорированным участком
Шасси	Сталь толщиной 0.87 мм
Верхняя стенка	Сталь толщиной 0.78 мм
Правая съемная боковая панель	Сталь толщиной 0.77 мм
Левая съемная боковая панель	Закаленное стекло толщиной 3 мм
Задняя стенка	Сталь толщиной 0.75 мм
Размеры корпуса	430 x 295 x 390 мм
Вес	6.8 кг
Гарантия, лет	2
Сайт производителя	CHIEFTEC
Страница продукта	CHIEFTEC VISIO AIR

Упаковка и комплект поставки

CHIEFTEC VISIO AIR поставляется в достаточно габаритной картонной коробке с простым оформлением и вырезами для облегчения транспортировки.

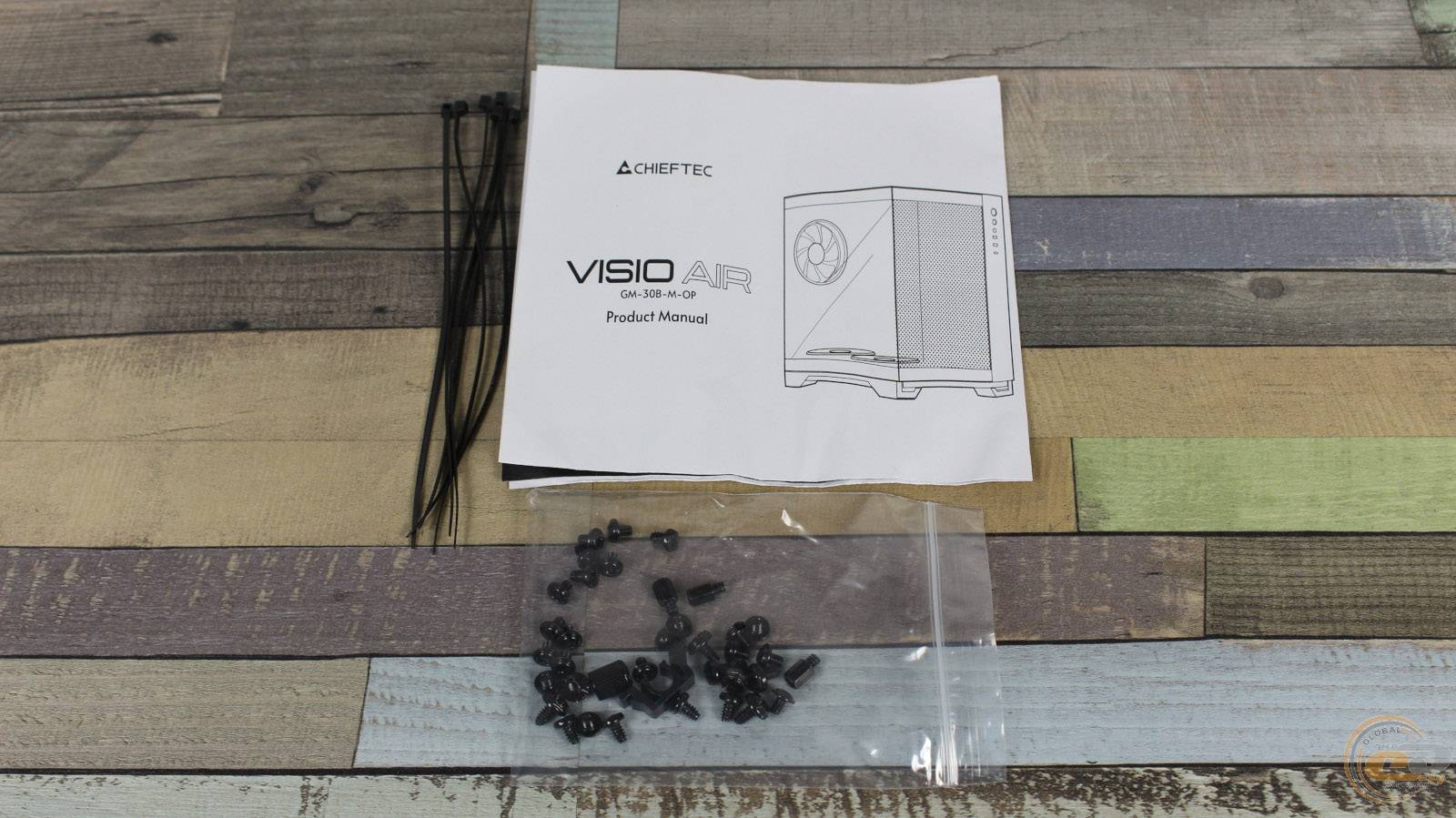

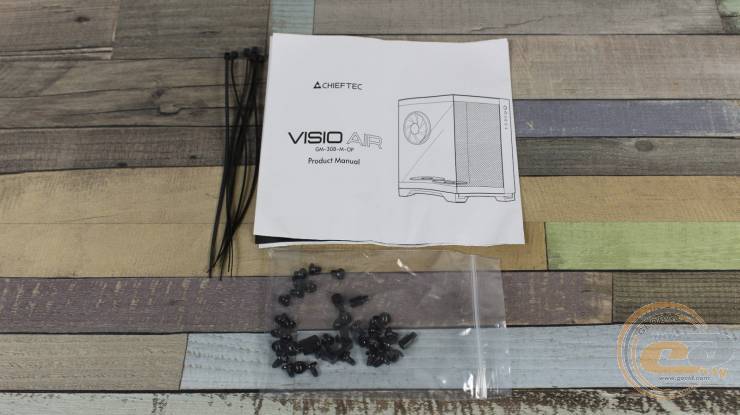

Комплект поставки этой модели включает:

• набор одноразовых стяжек;
• винты для фиксации БП, материнской платы и накопителей;
• запасной фиксатор боковых панелей;
• переходник под крестовую отвертку для установки опор материнской платы;
• дополнительные опоры для крепления материнской платы;
• схематическое изображение элементов корпуса с краткими характеристиками.

Внешний вид

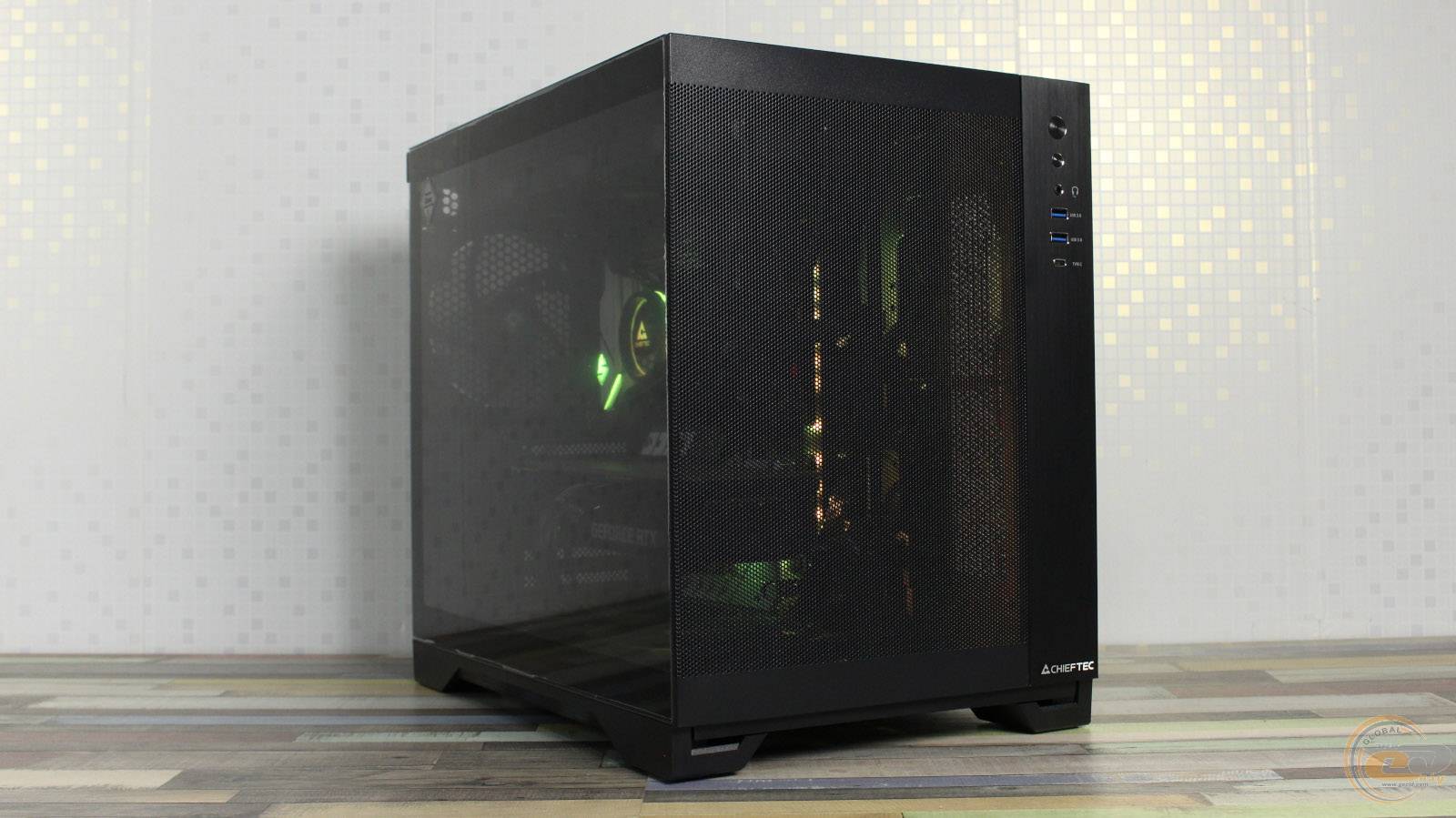

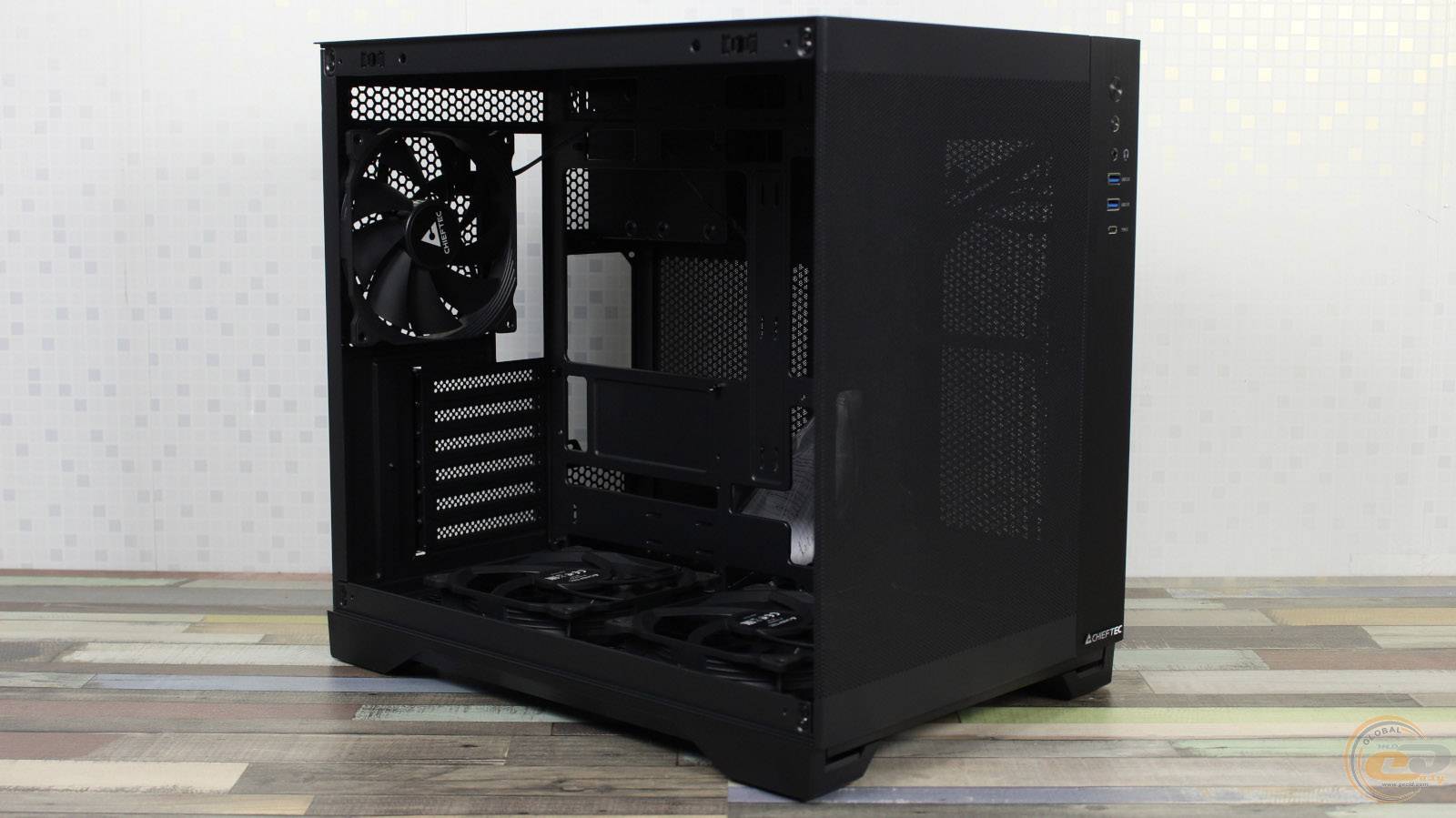

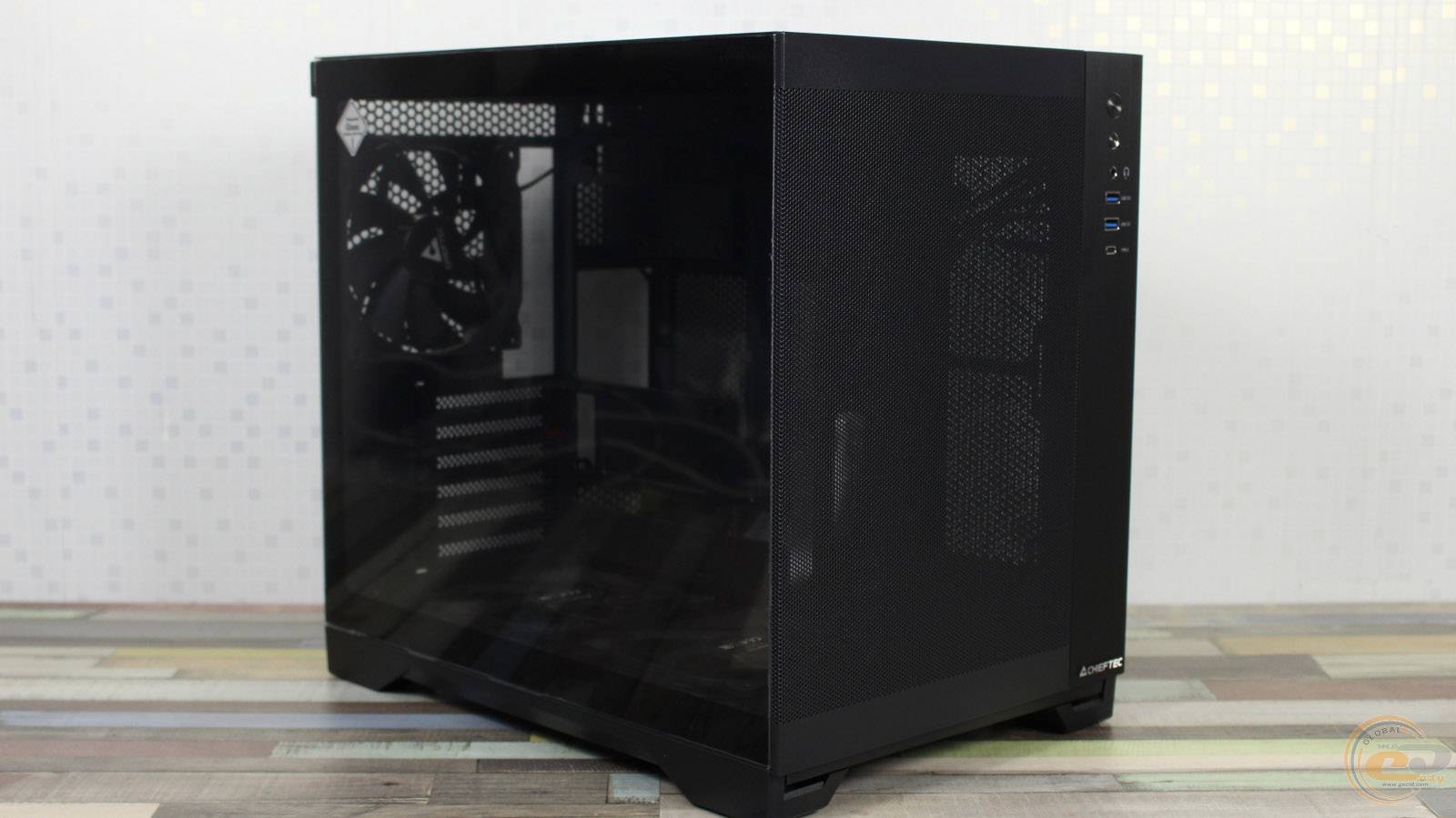

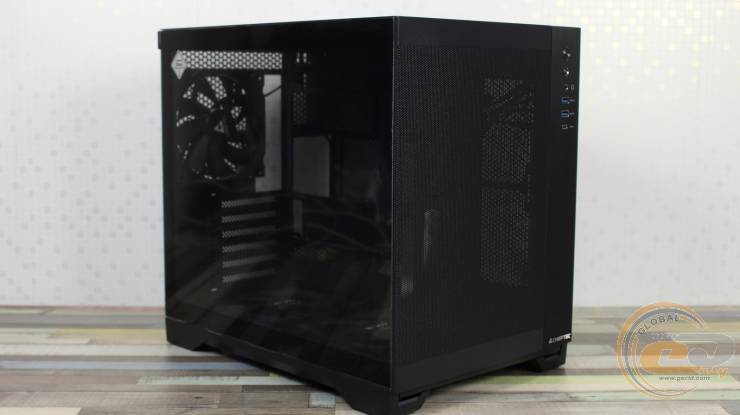

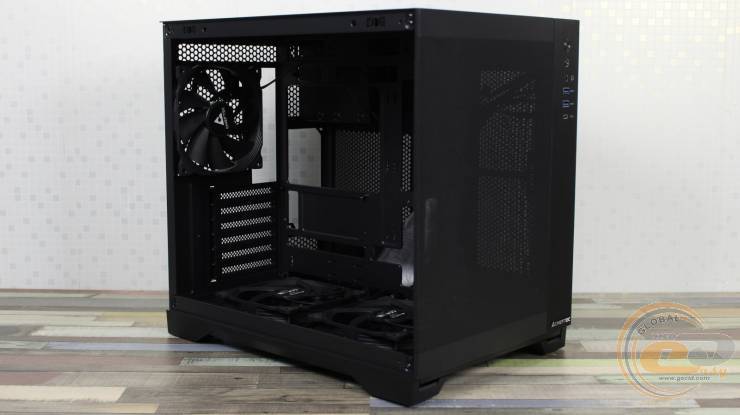

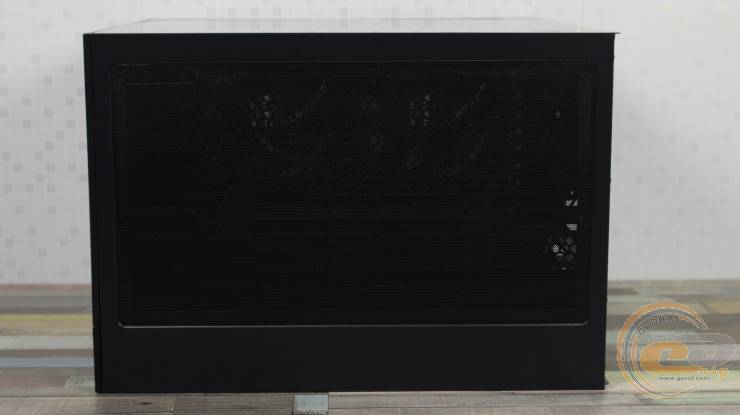

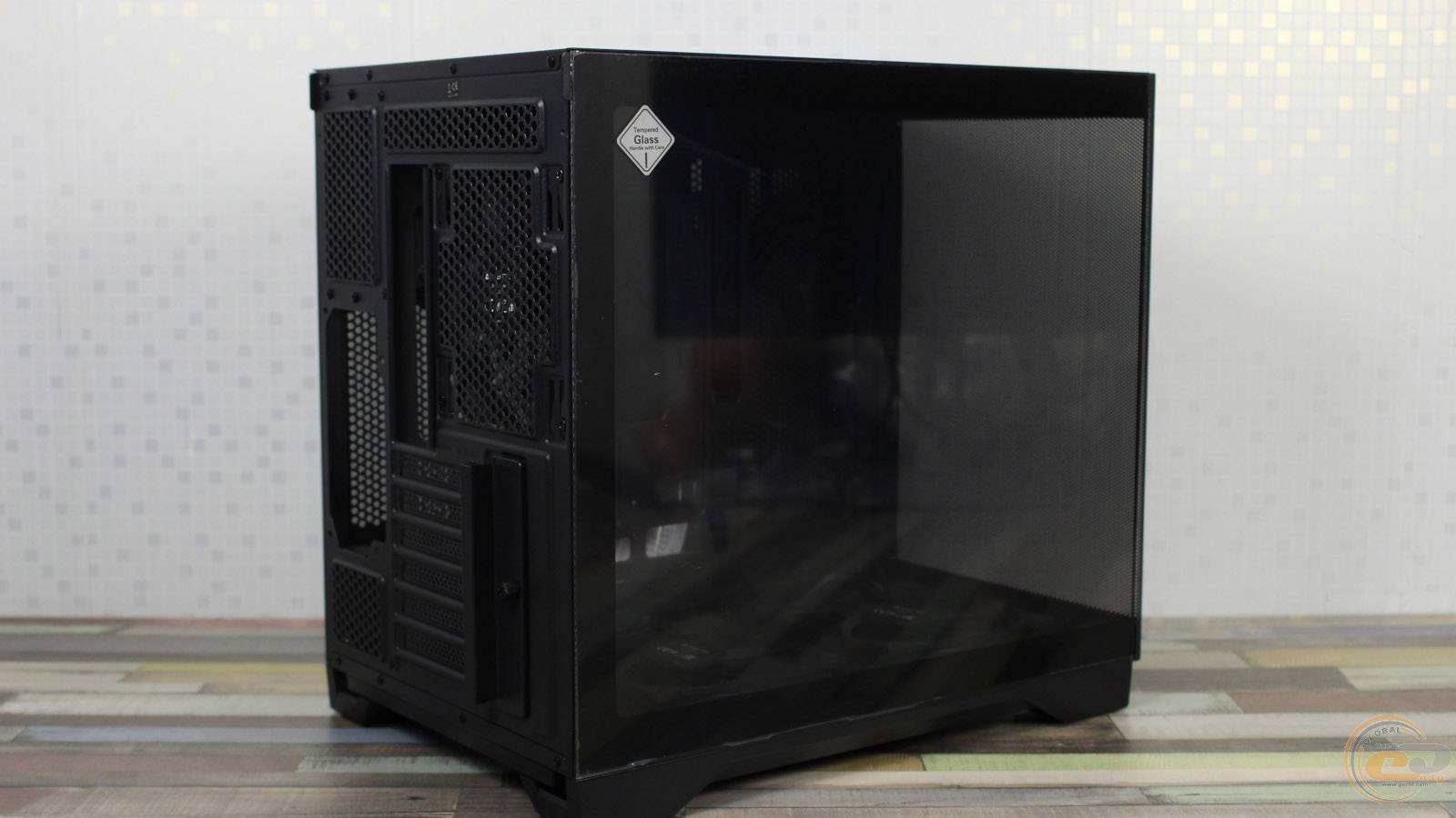

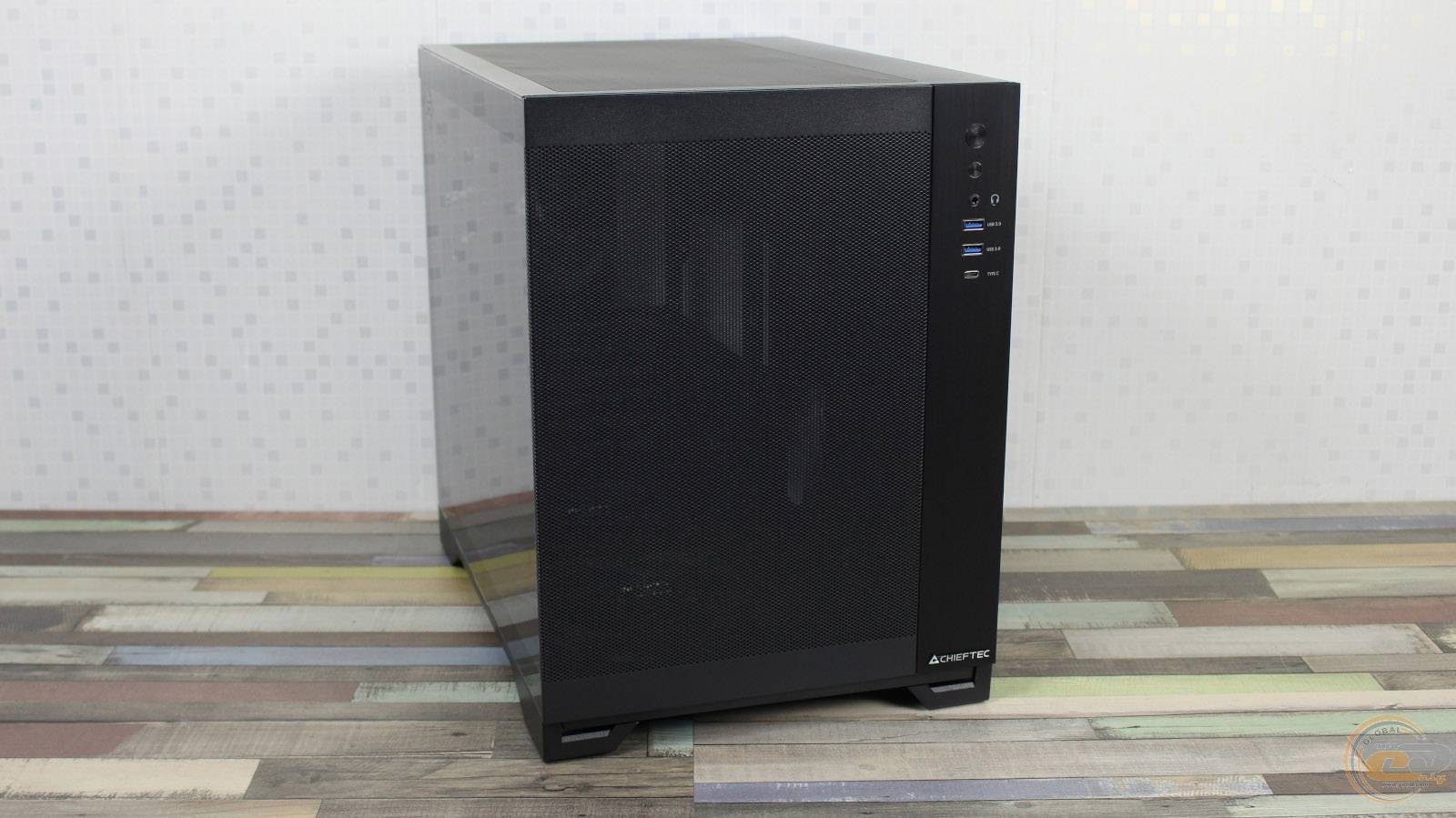

CHIEFTEC VISIO AIR воспринимается как достаточно широкий корпус за счет двухкамерного строения. Как вы уже поняли, от ряда подобных «аквариумов» его отличает наличие перфорации на лицевой стороне вместо привычного закаленного стекла.

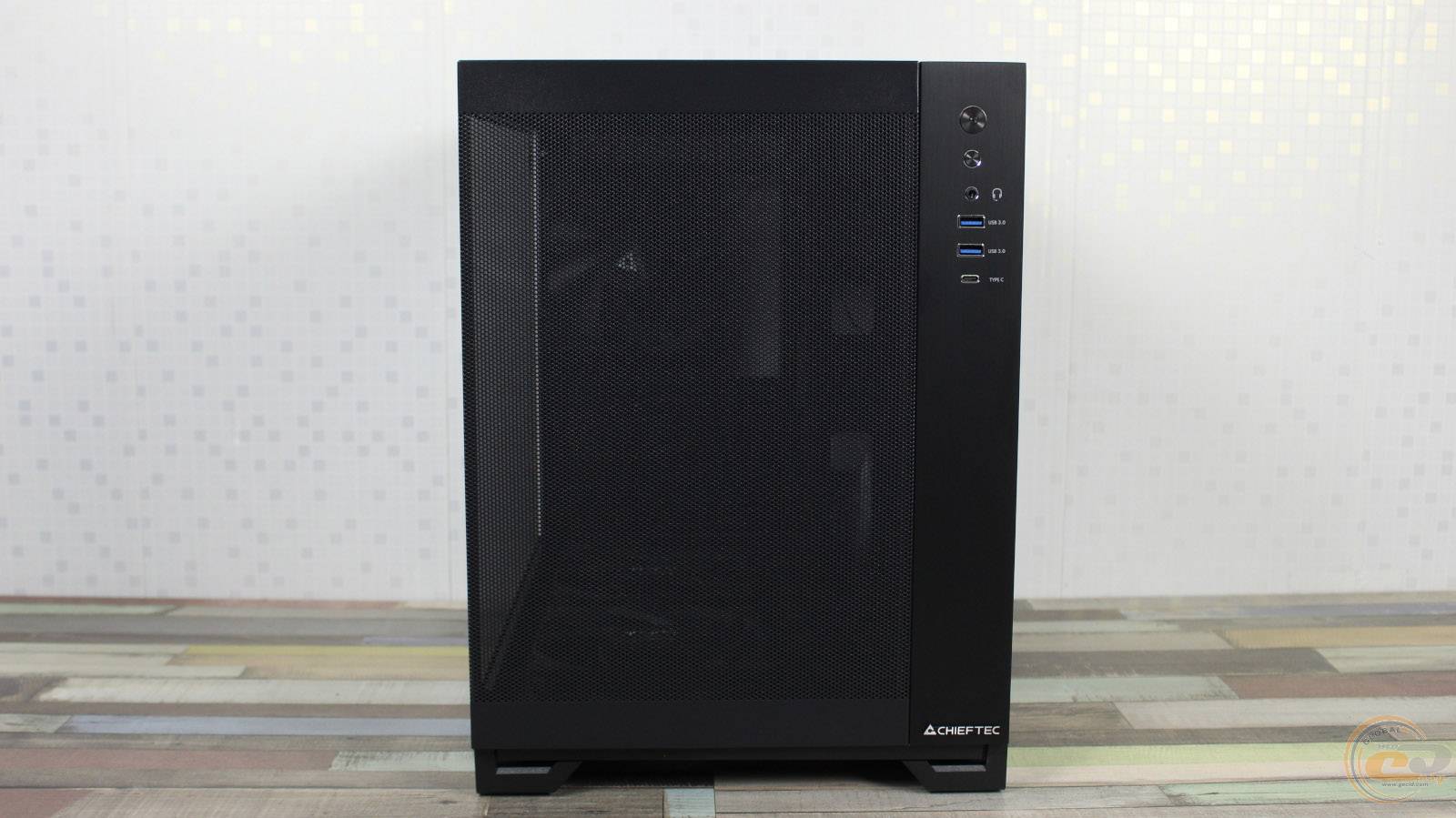

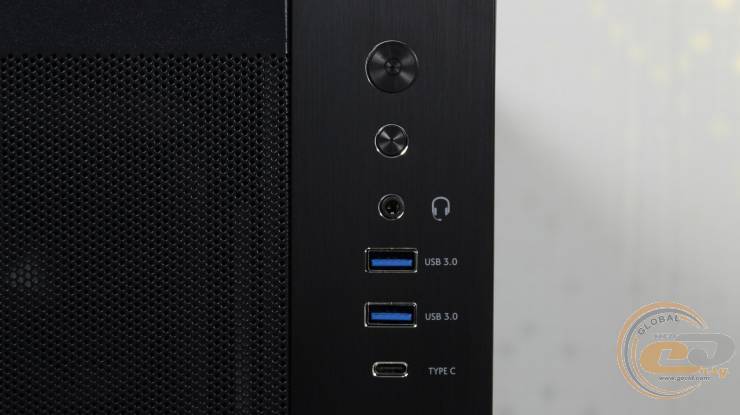

Передняя несъемная панель кроме металлической сетки содержит алюминиевый элемент, на котором разместились все имеющиеся кнопки и интерфейсы.

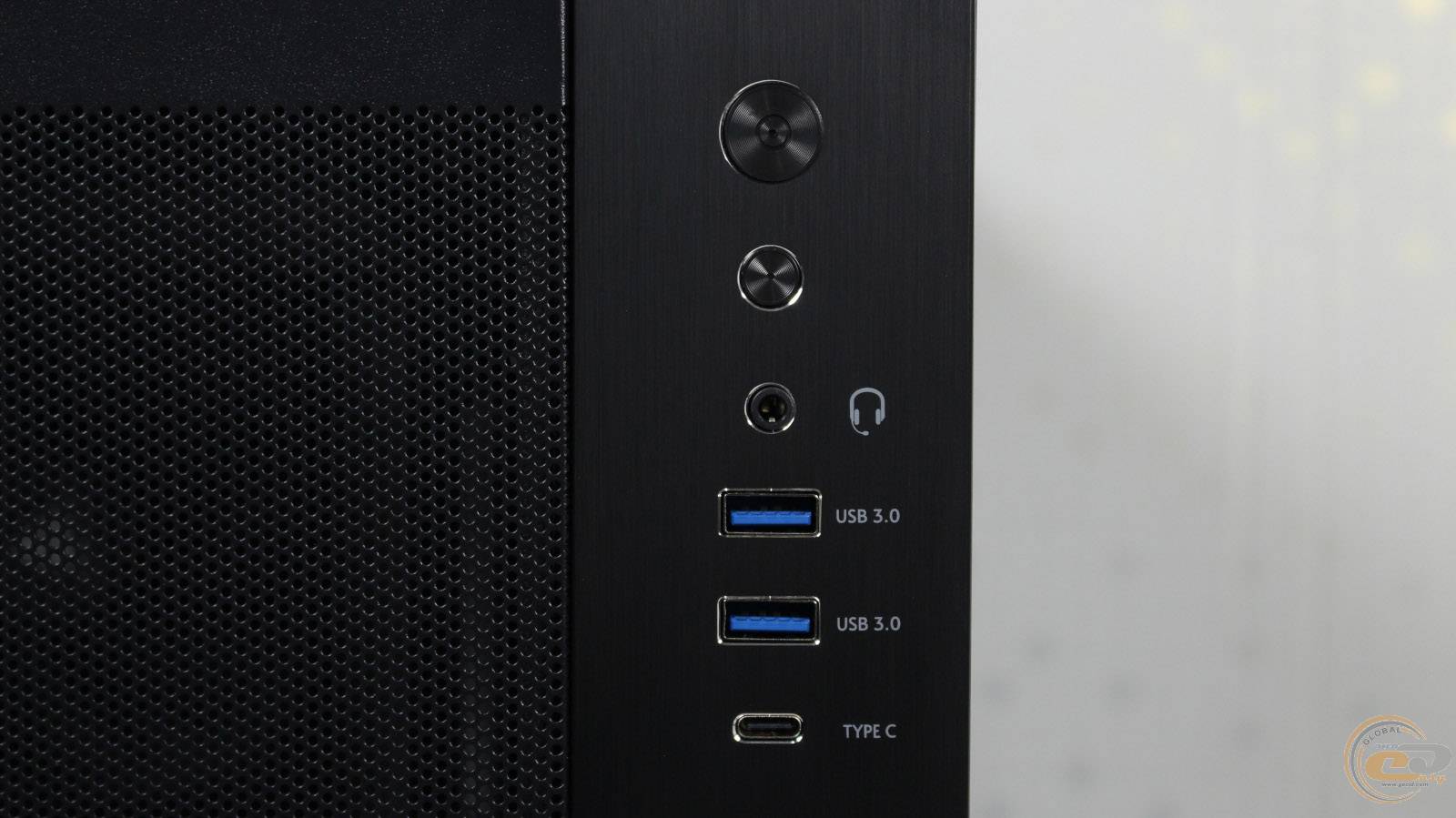

Приятно видеть здесь два порта USB 3.0 и современный порт USB 3.2 Gen 2 Type-C. В правом нижнем углу корпуса ненавязчиво разместился логотип производителя.

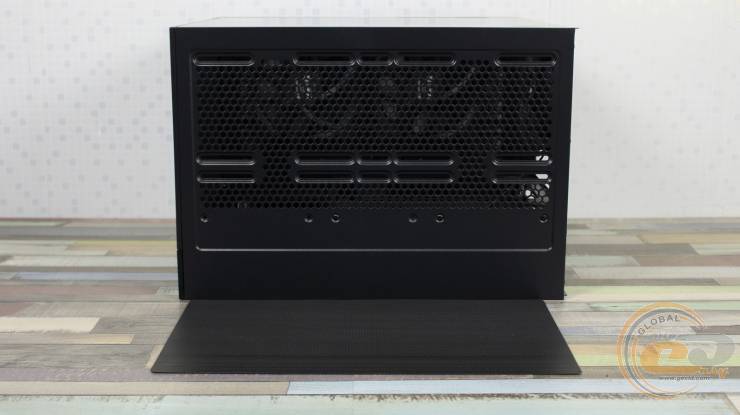

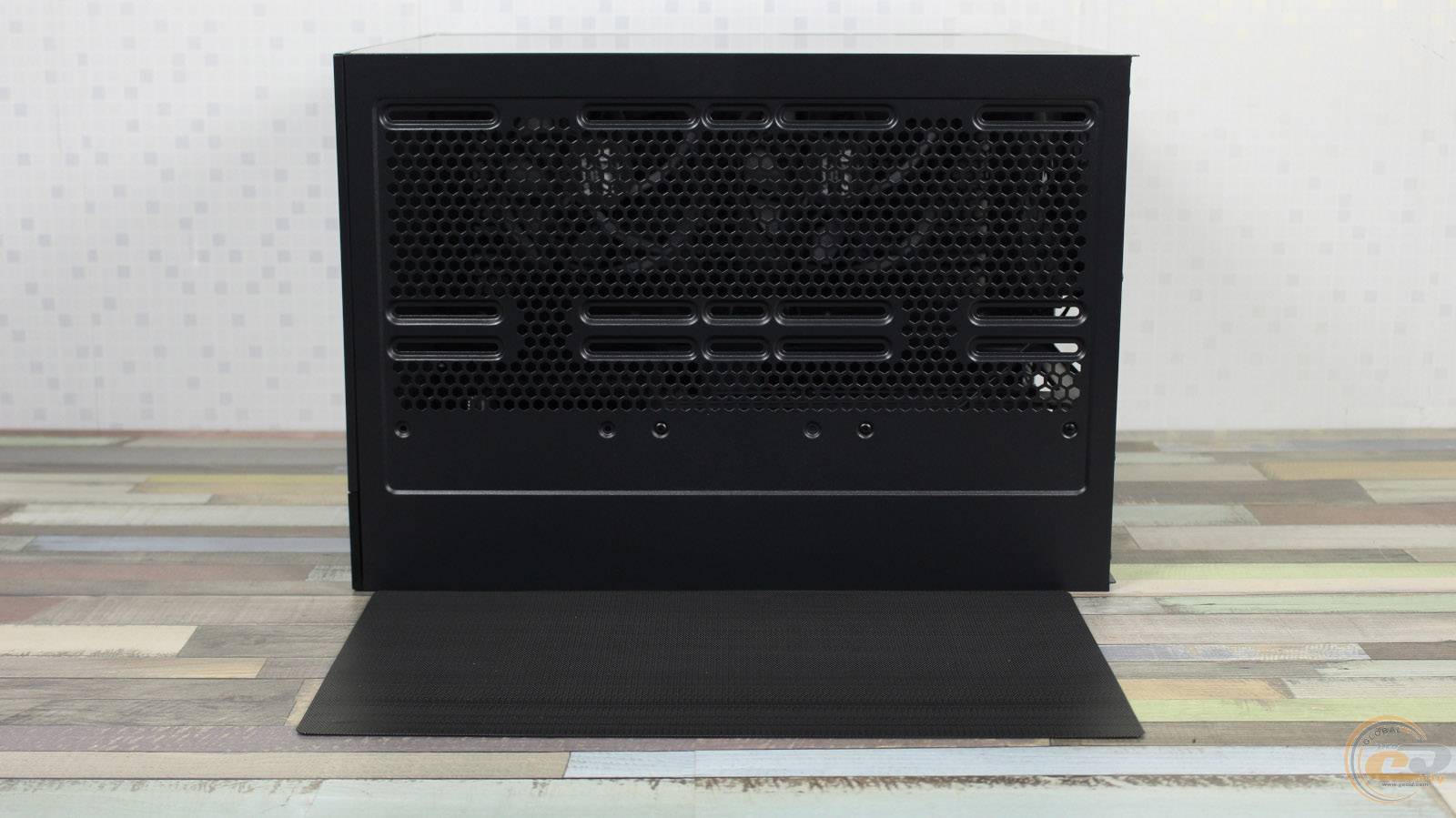

Верхняя стальная панель толщиной 0,78 мм также несъемная. На ней расположена большая перфорированная решетка размером 370 х 160 мм, которая прикрыта пылевым фильтром с магнитным креплением.

Под ней можно установить трехсекционный радиатор СЖО, три 120 мм или два 140 мм вентилятора.

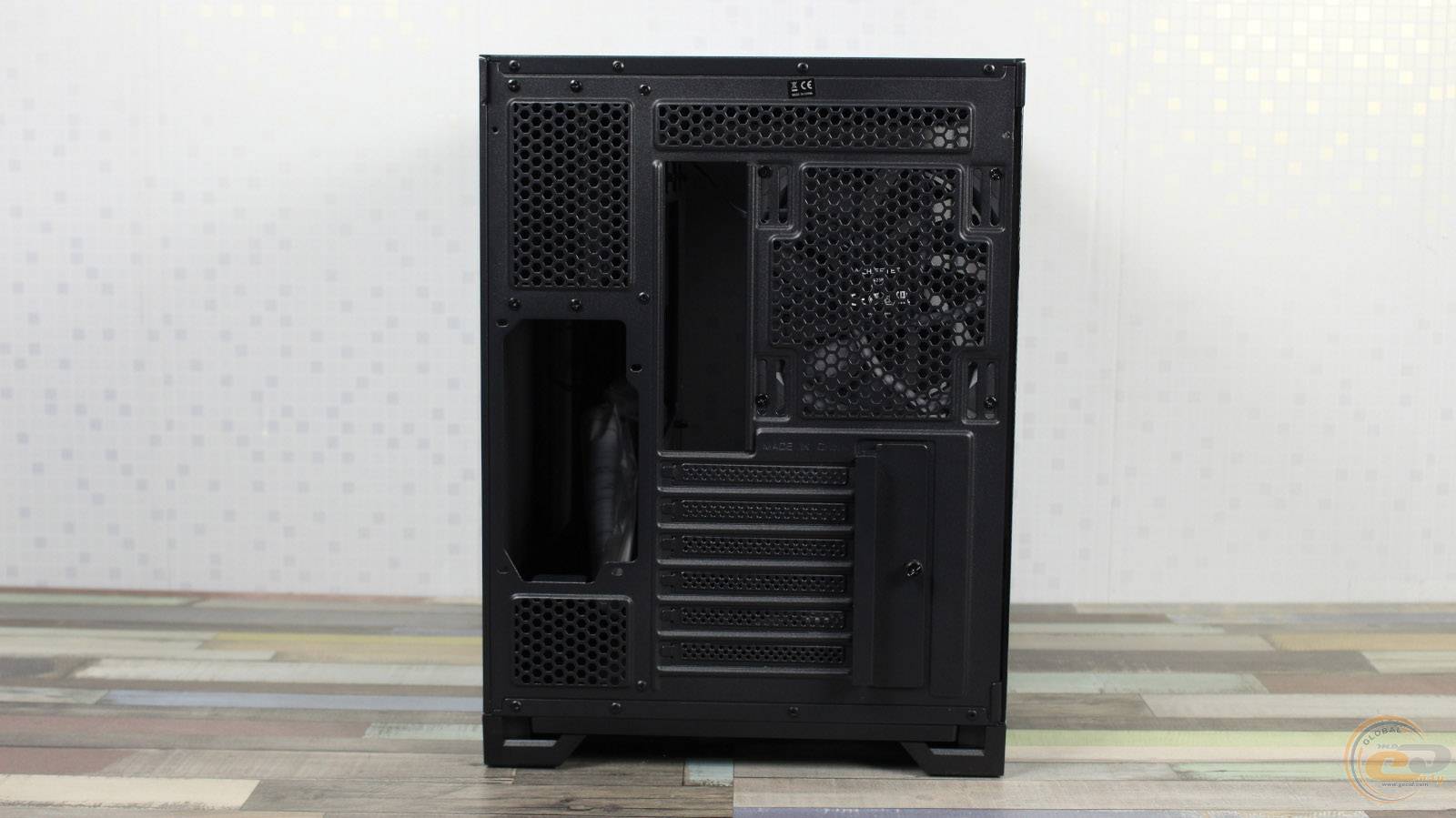

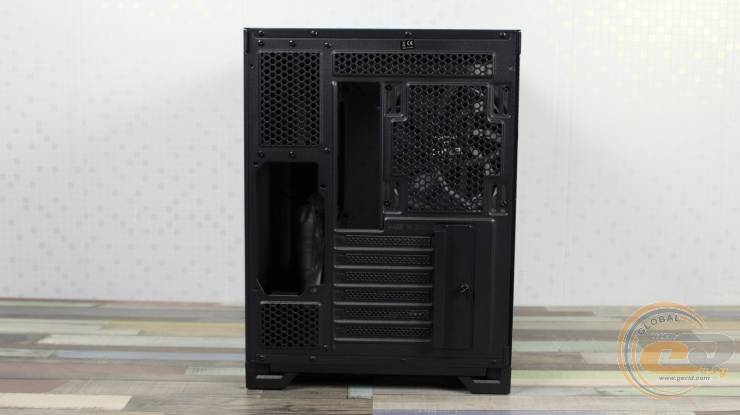

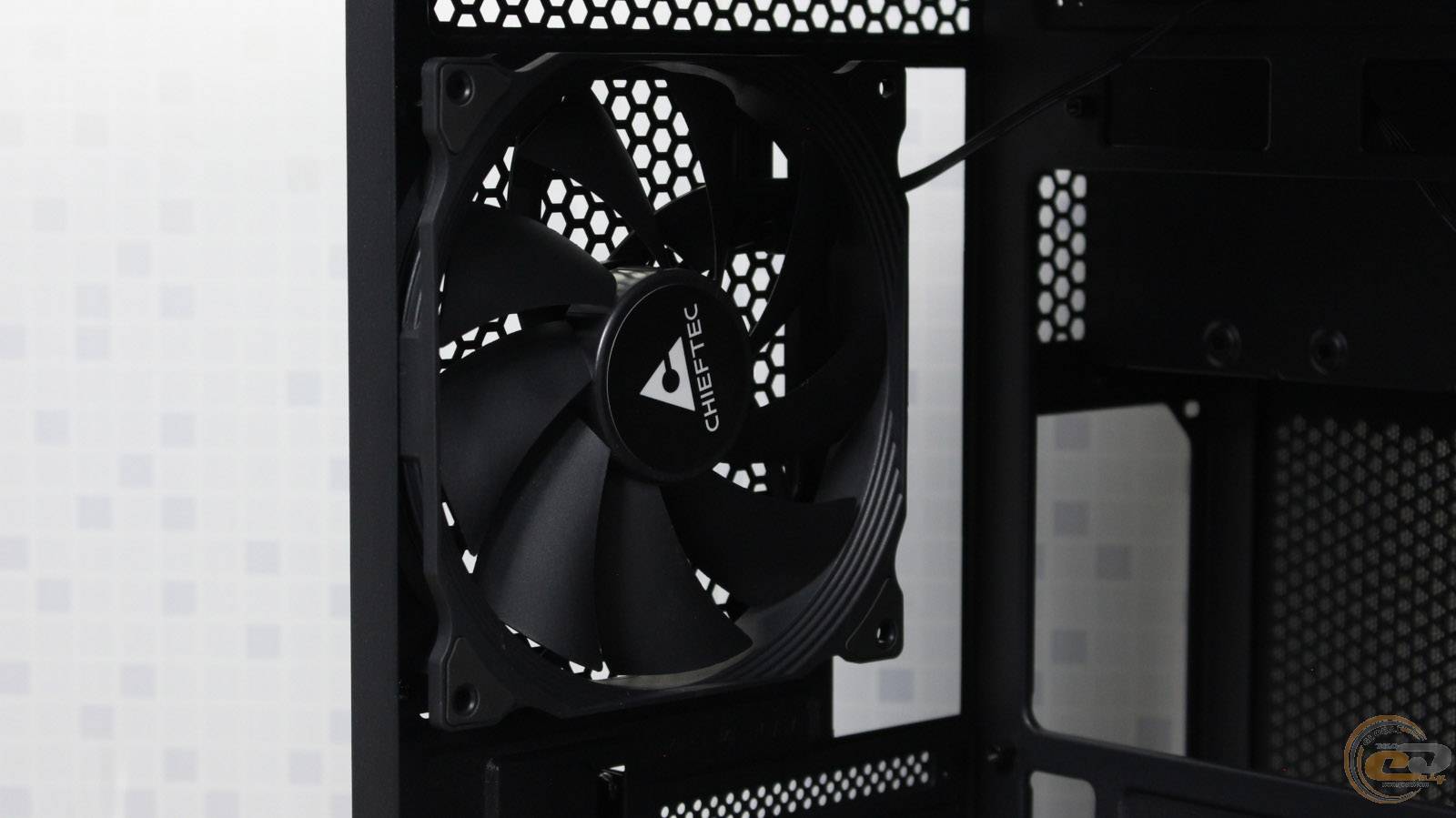

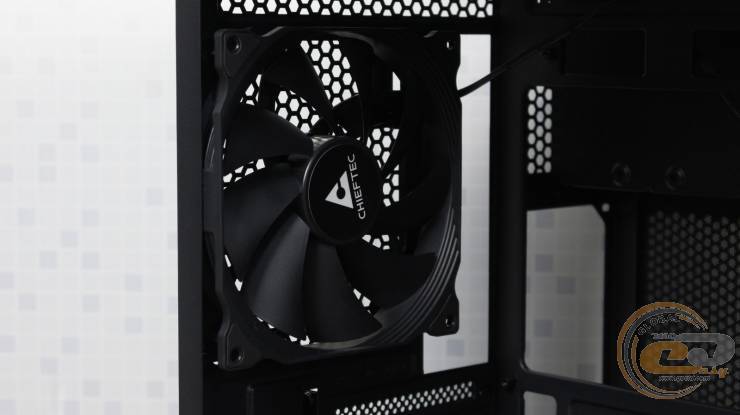

Тыльная сторона щедро покрыта вентиляционными отверстиями и имеет посадочное место, куда производитель уже установил 140 мм вентилятор CHIEFTEC ZF-1425PWM. Последний основан на гидродинамическом подшипнике, работает на скорости до 1200 об/мин и обеспечивает воздушный поток 56,4 CFM.

Несколько ниже можно увидеть шесть многоразовых вентилируемых заглушек карт расширения PCI-E.

Посадочное место блока питания находится напротив материнской платы. Оно расположено вертикально, а ориентация возможна исключительно вентилятором в сторону правой стороны.

Сюда можно установить любой доступный в продаже блок питания формата ATX длиной до 200 мм.

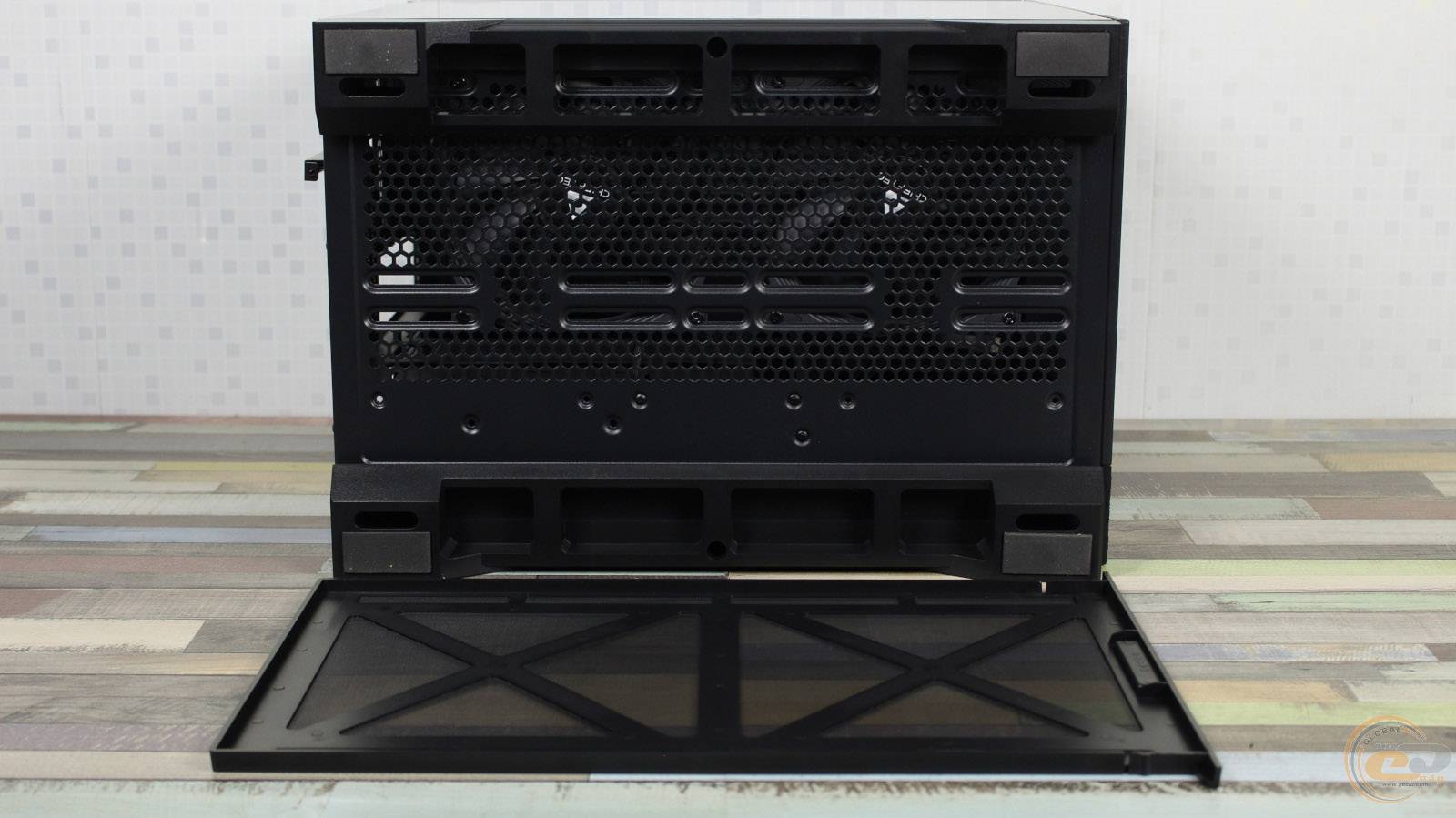

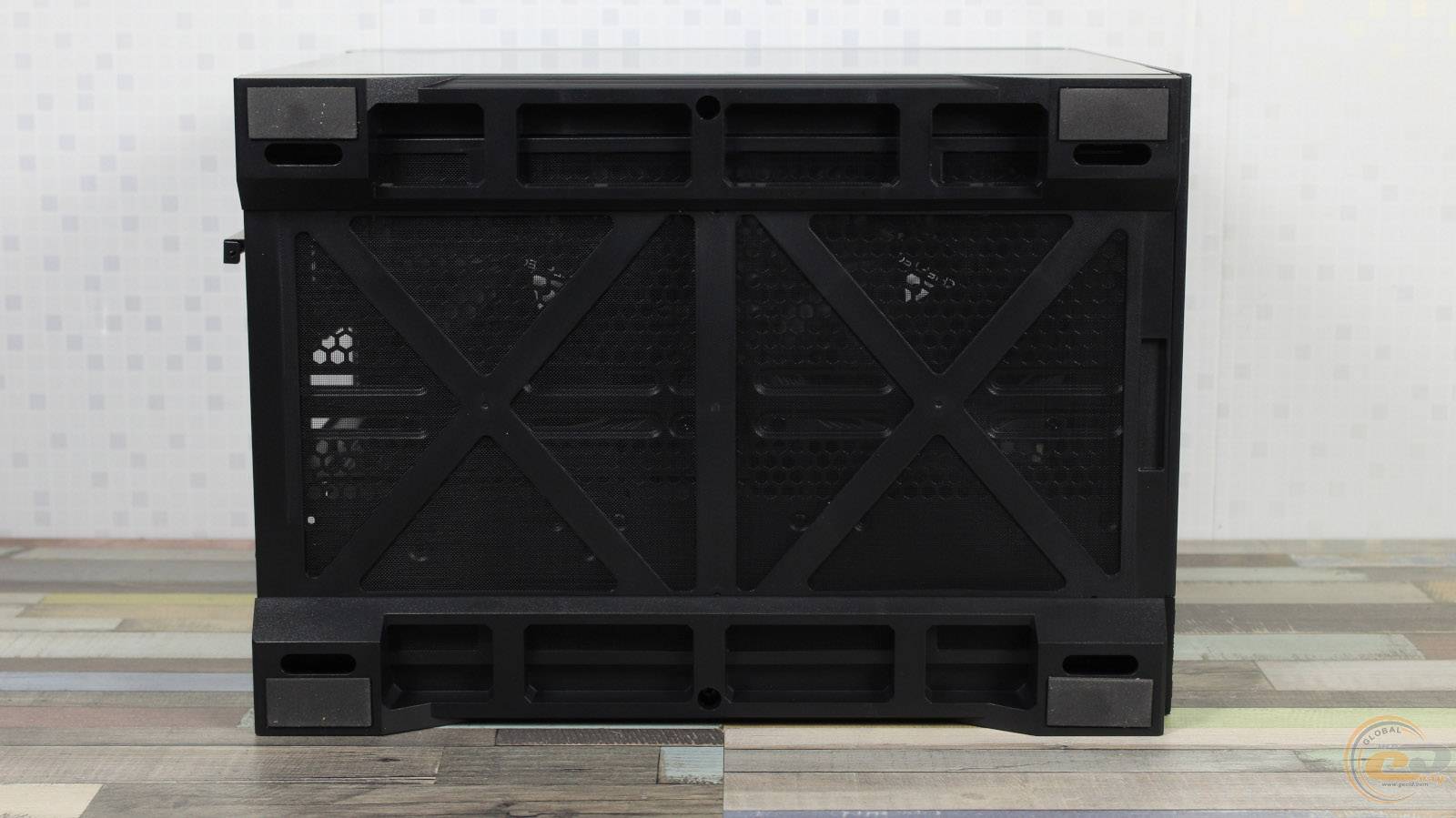

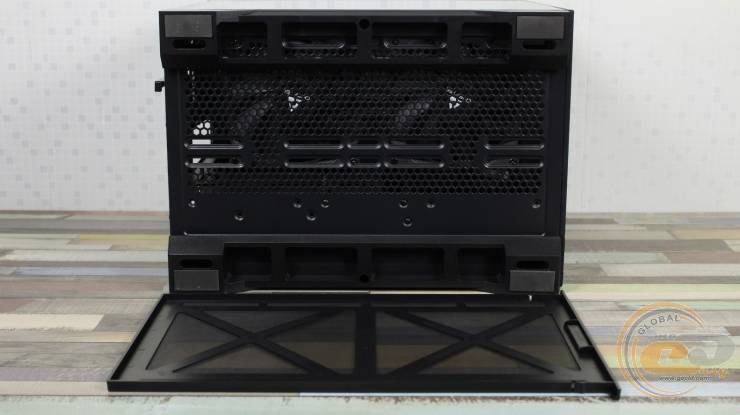

Ножки корпуса получили высоту 14 мм и мягкие накладки. На дне установлен нейлоновый фильтр, который фиксируется в пазах. Его можно развернуть, чтобы он вынимался вперед или назад.

Фильтр прикрывает посадочные места для трех 120-мм, двух 140-мм вентиляторов или радиатора СЖО до 360 мм включительно.

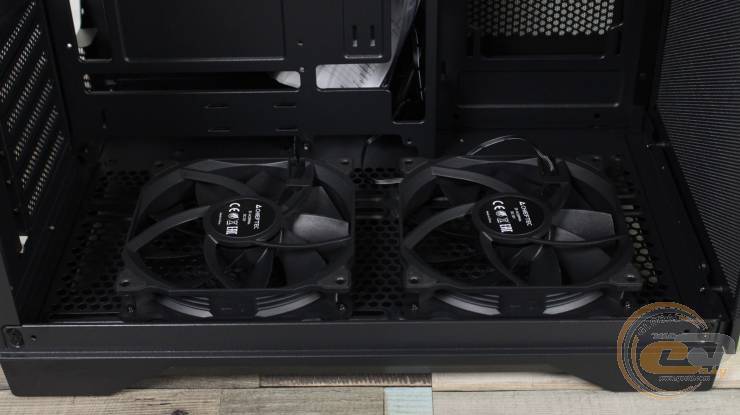

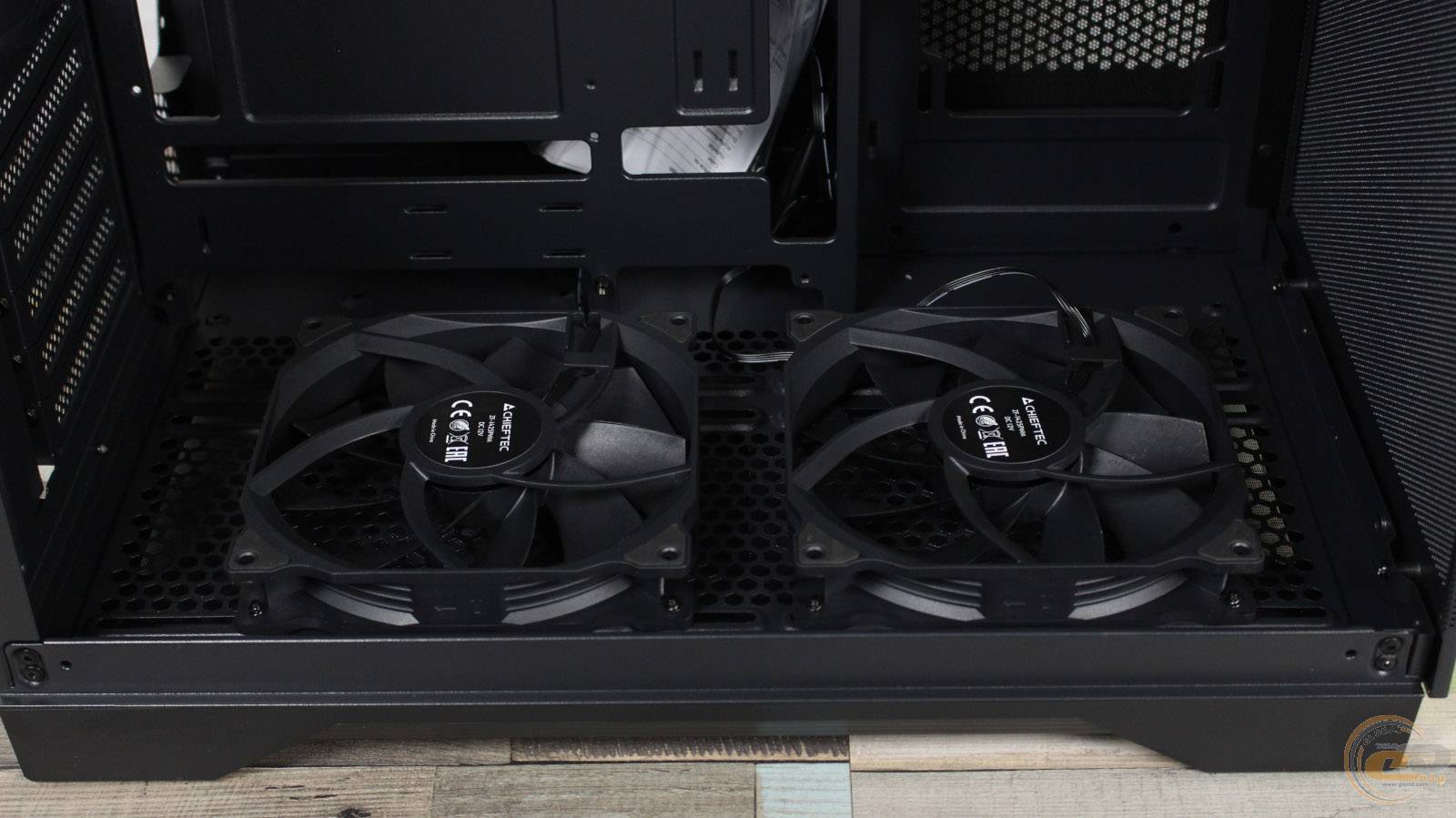

Производитель установил здесь два 140 мм пропеллера CHIEFTEC ZF-1425PWM. Кстати, все корпусные вертушки работают реально тихо до отметки в 1000 об/мин включительно.

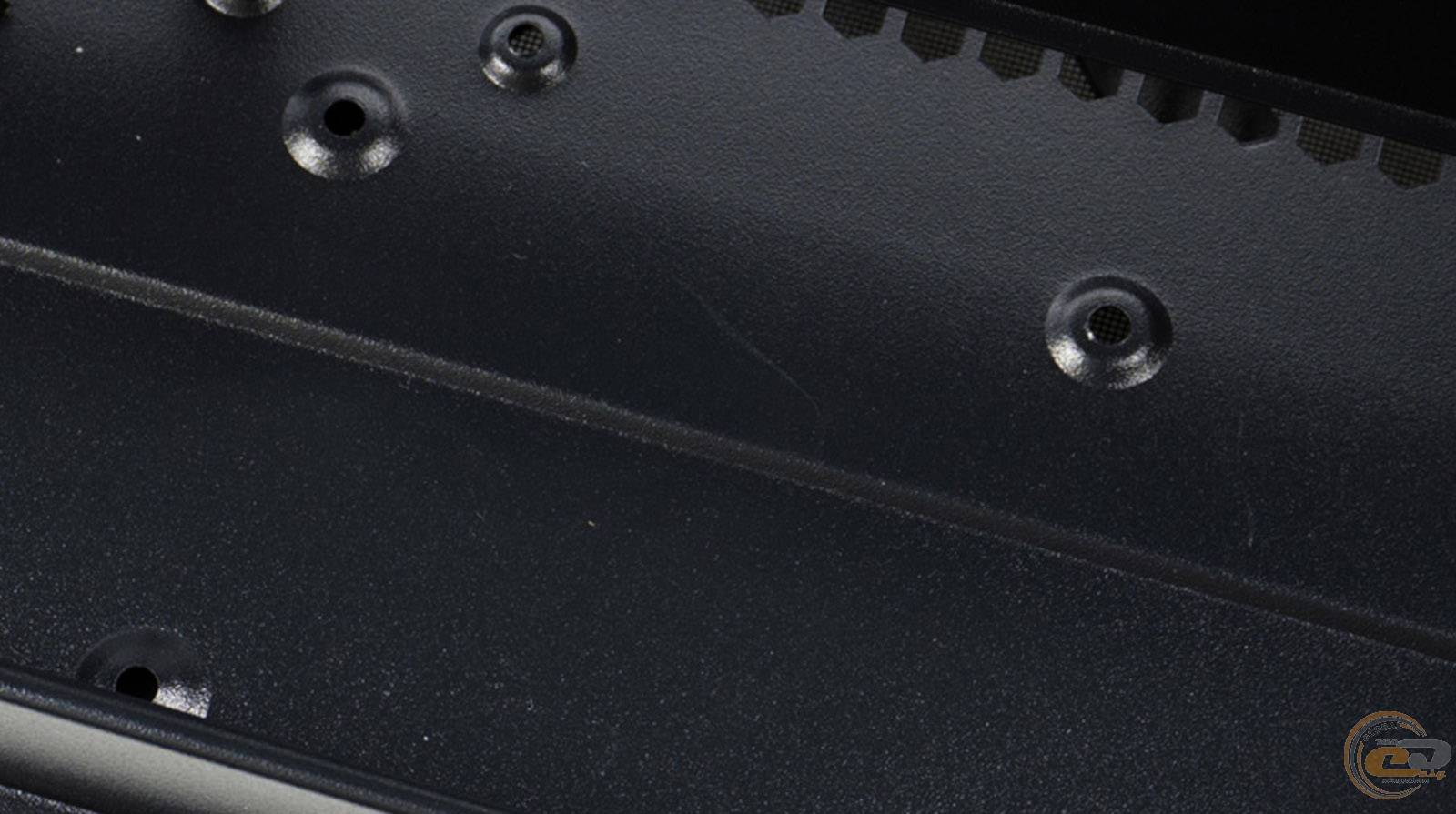

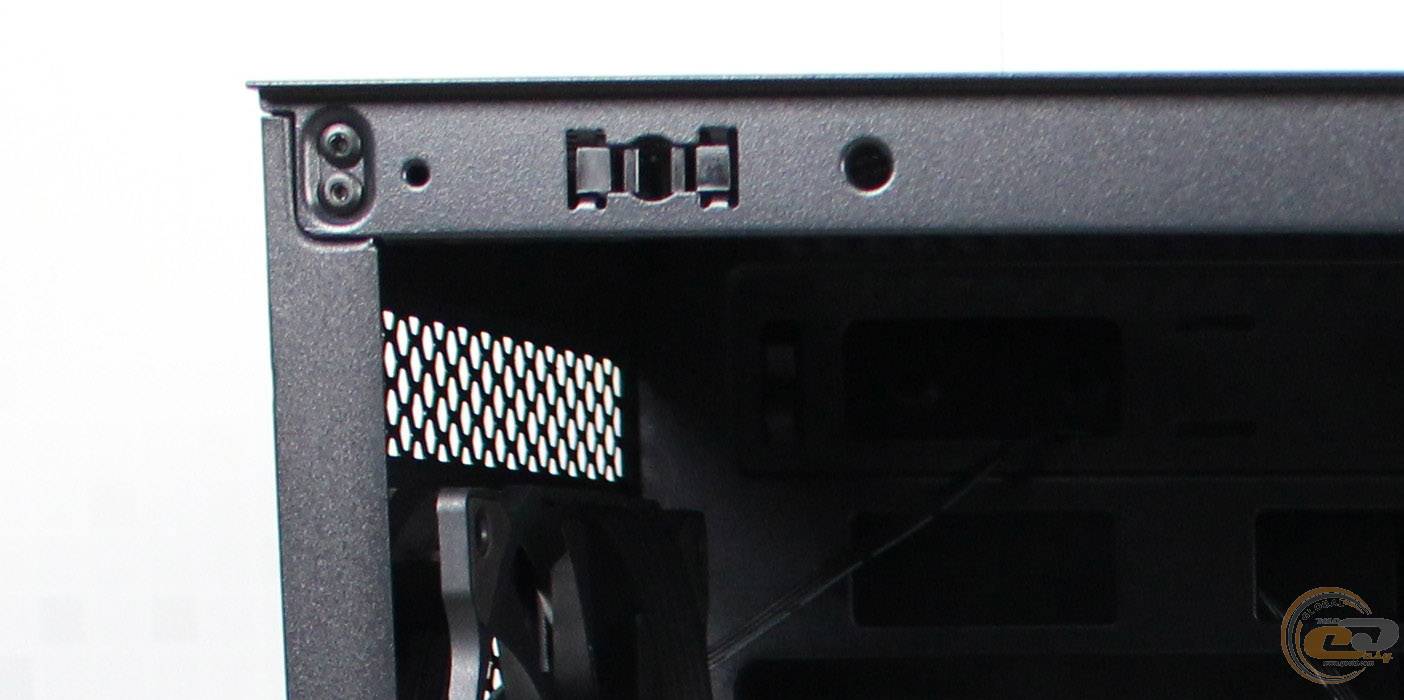

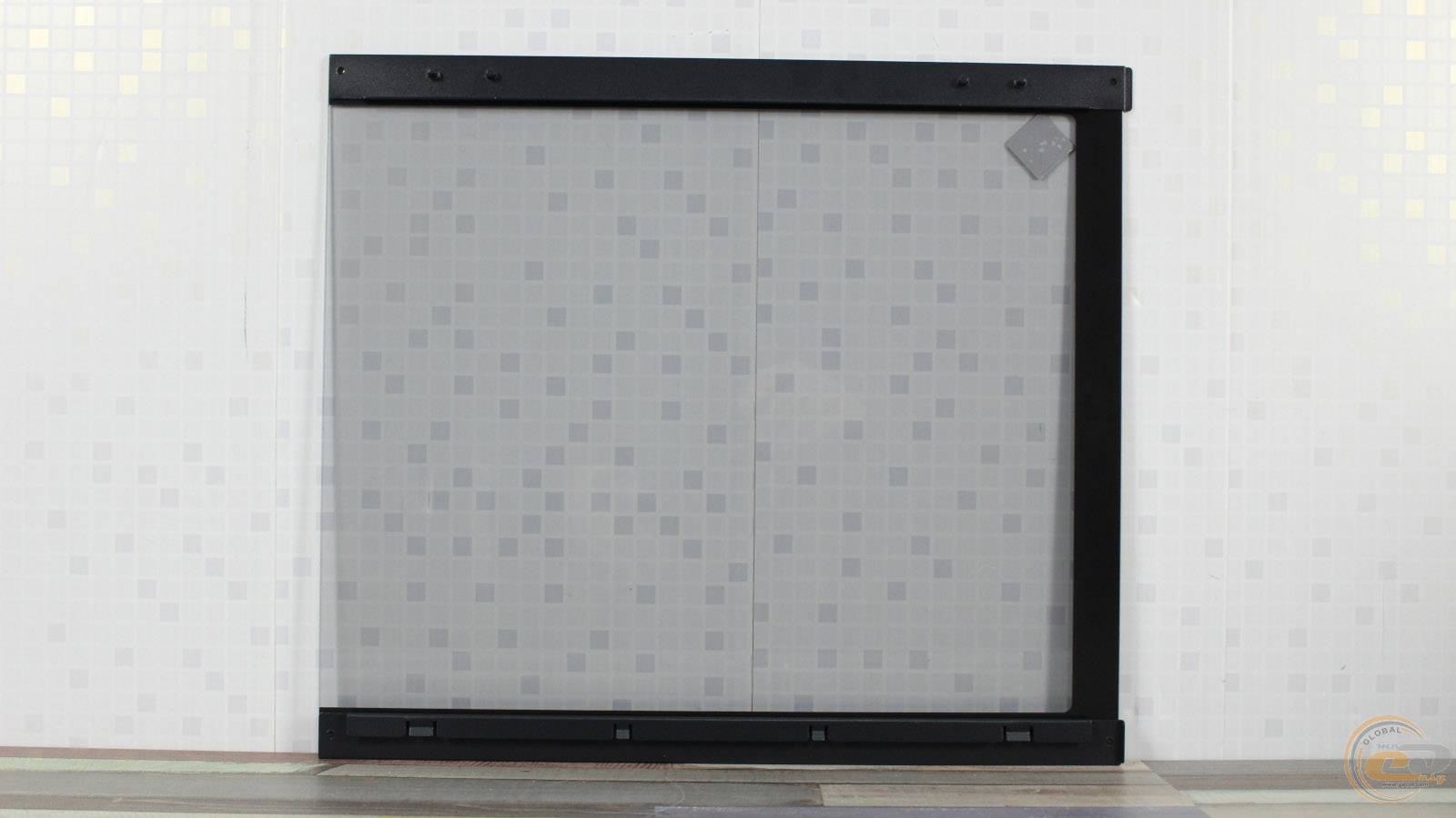

Боковые панели крепятся на корпусе с помощью пластиковых зажимов и фиксаторов в виде грибочков. Они снимаются, если потянуть их на себя. Соединение достаточно плотное, поэтому для открытия нужно приложить усилие. Особенно осторожным следует быть со стеклянной панелью, чтобы случайно не повредить ее. В то же время можно быть уверенным, что панели закреплены надежно.

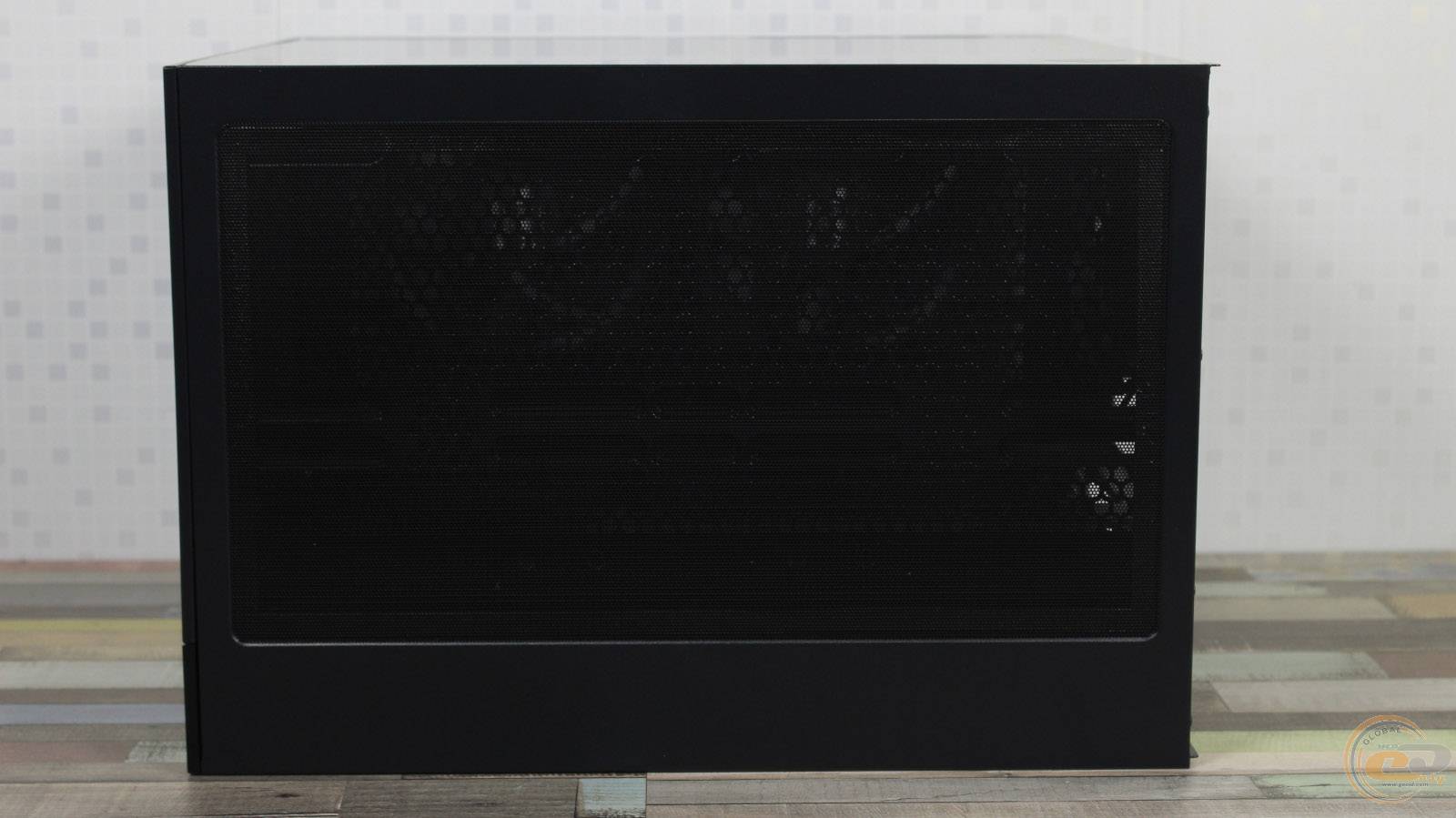

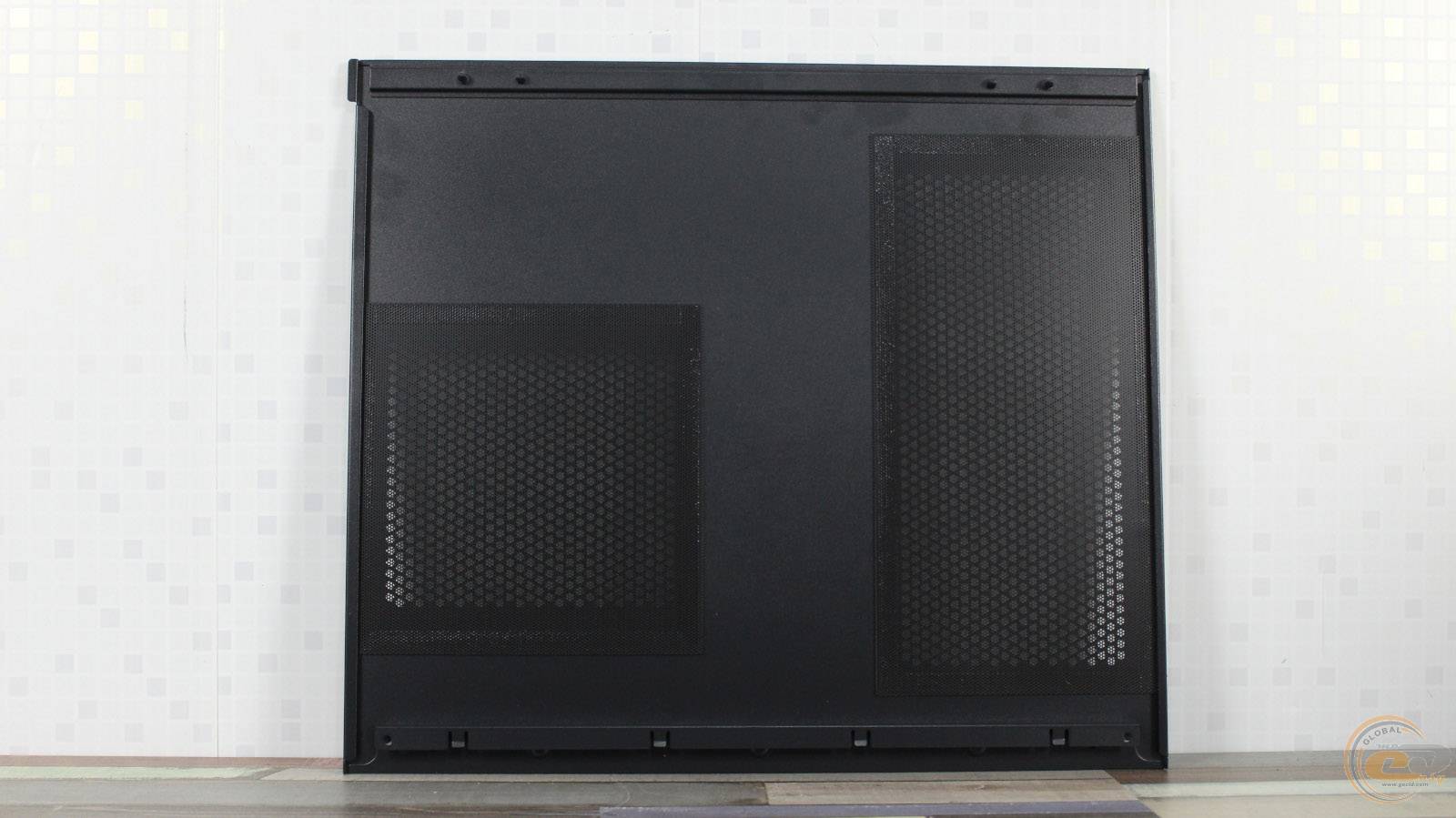

Боковая крышка из стали имеет два перфорированных участка размерами 135 х 143 мм и 111 х 256 мм. Изнутри они прикрыты пылевыми фильтрами с магнитным креплением.

Внутреннее строение

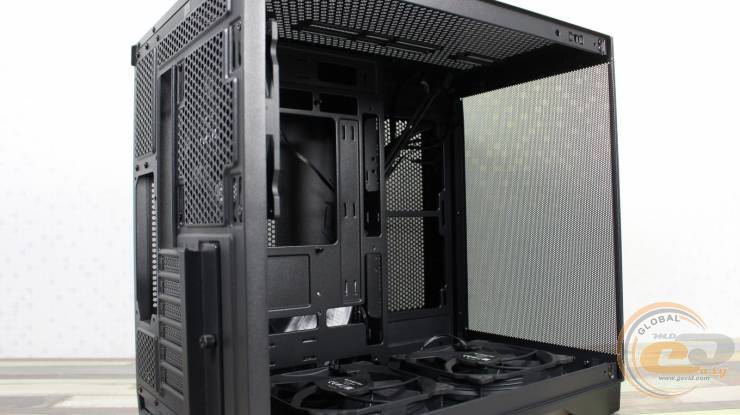

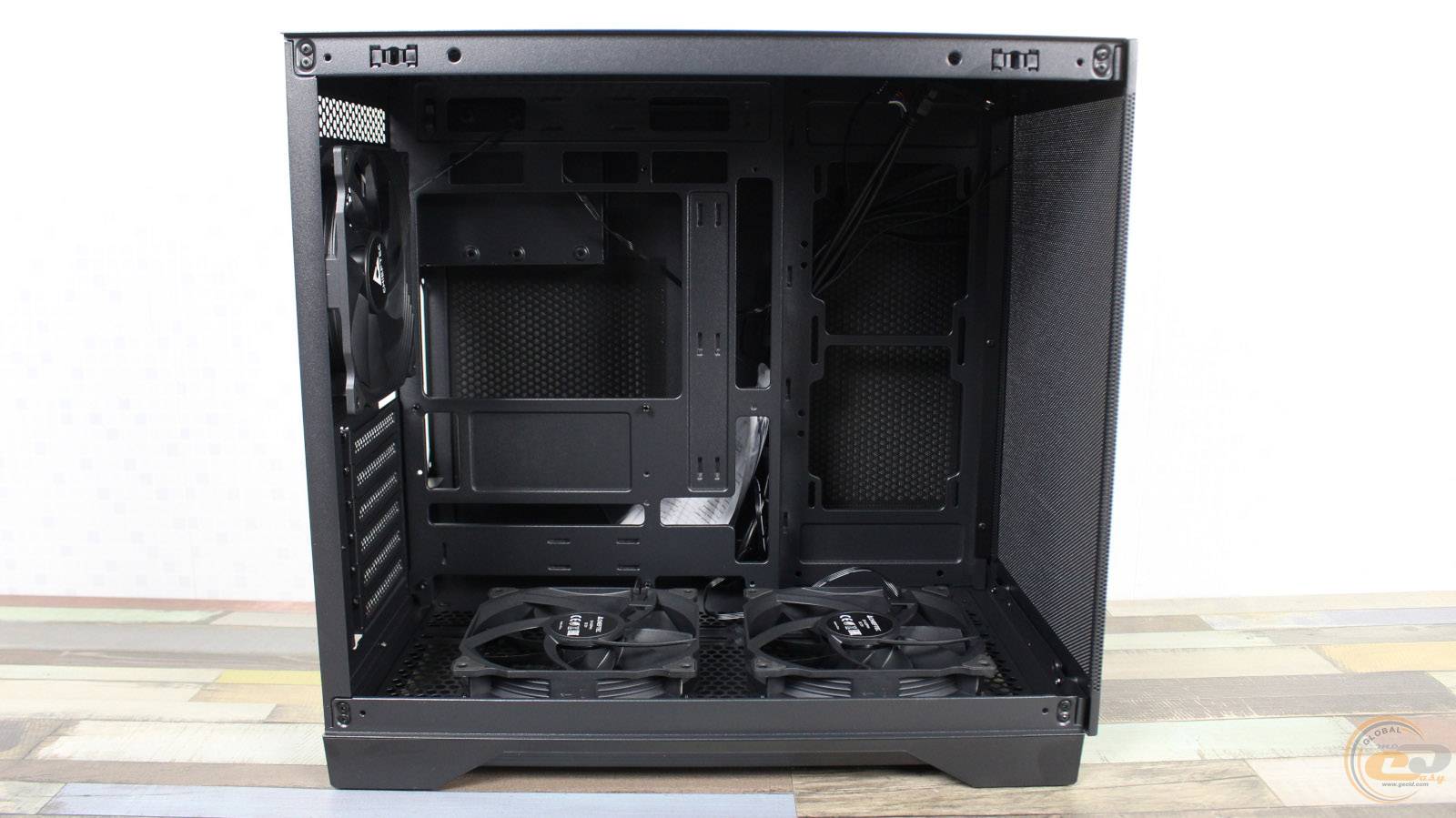

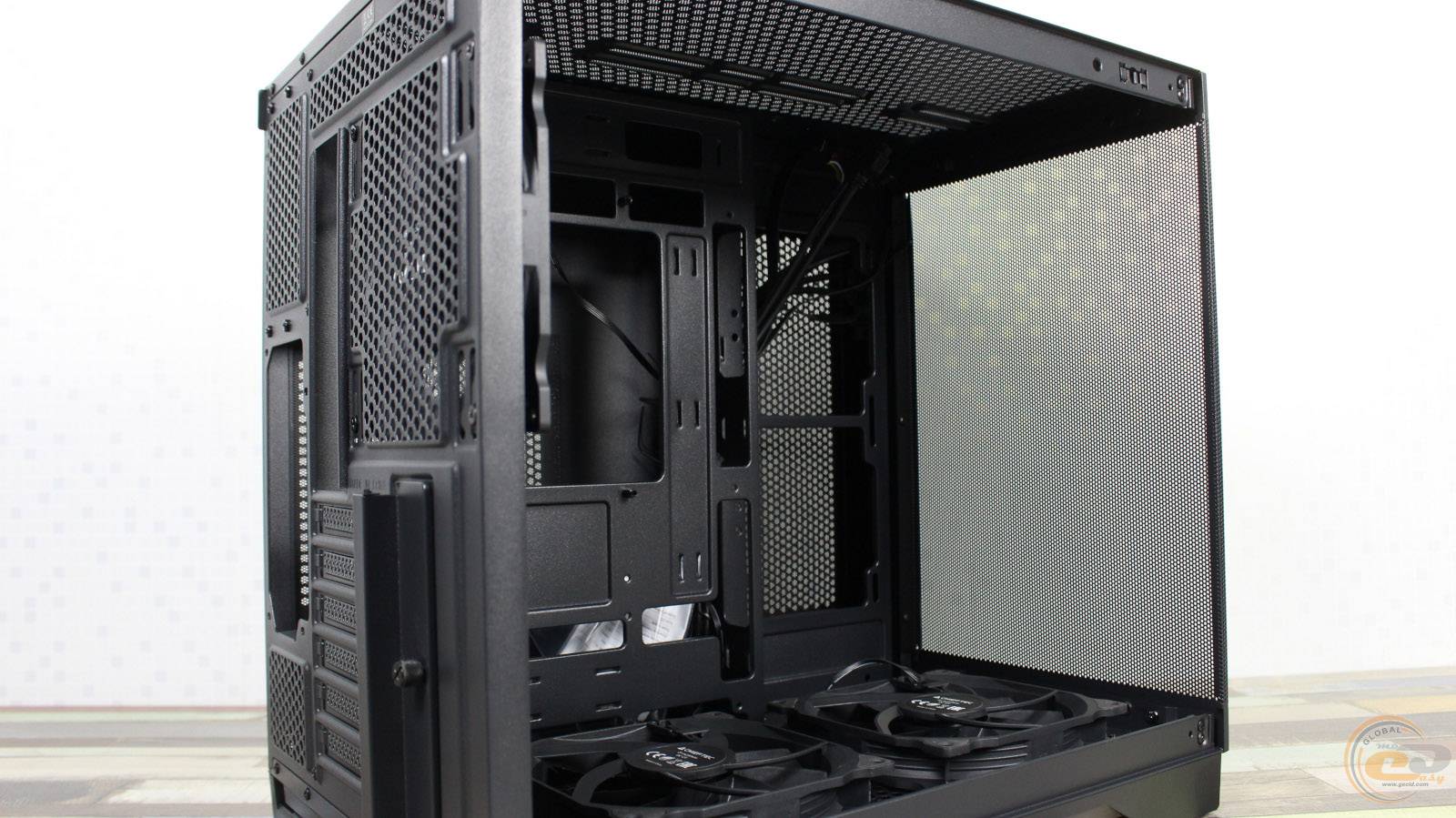

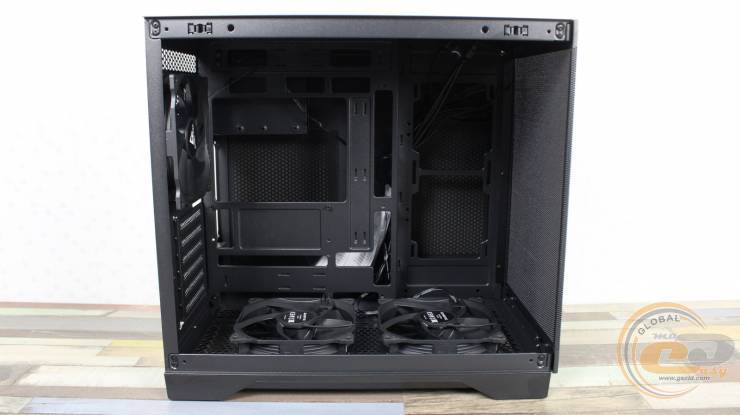

Корпус CHIEFTEC VISIO AIR поддерживает платы форм-факторов ATX, microATX и Mini-ITX. Для моделей из будущего предусмотрены соответствующие прямоугольные вырезы для тыльных разъемов. Высота системы охлаждения процессора ограничена высотой 175 мм, а максимальная длина видеокарты должна составлять 410 мм.

Дополнительно на панель возле материнской платы можно установить два 120-мм вентилятора или СЖО до 240-мм.

Больше мест монтажа вертушек и систем жидкостного охлаждения нет, поэтому перейдем к размещению накопителей.

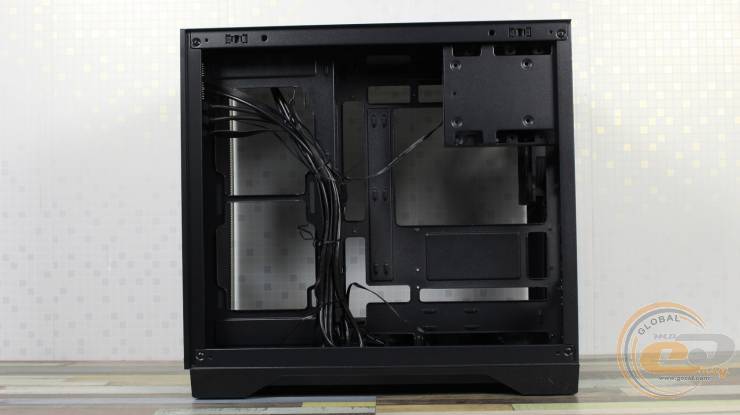

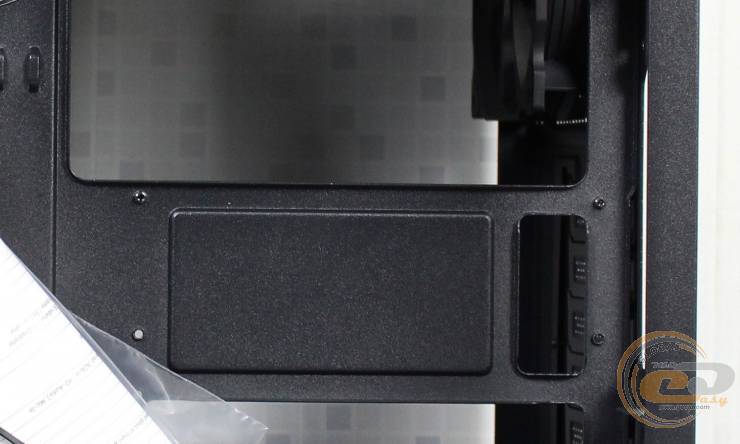

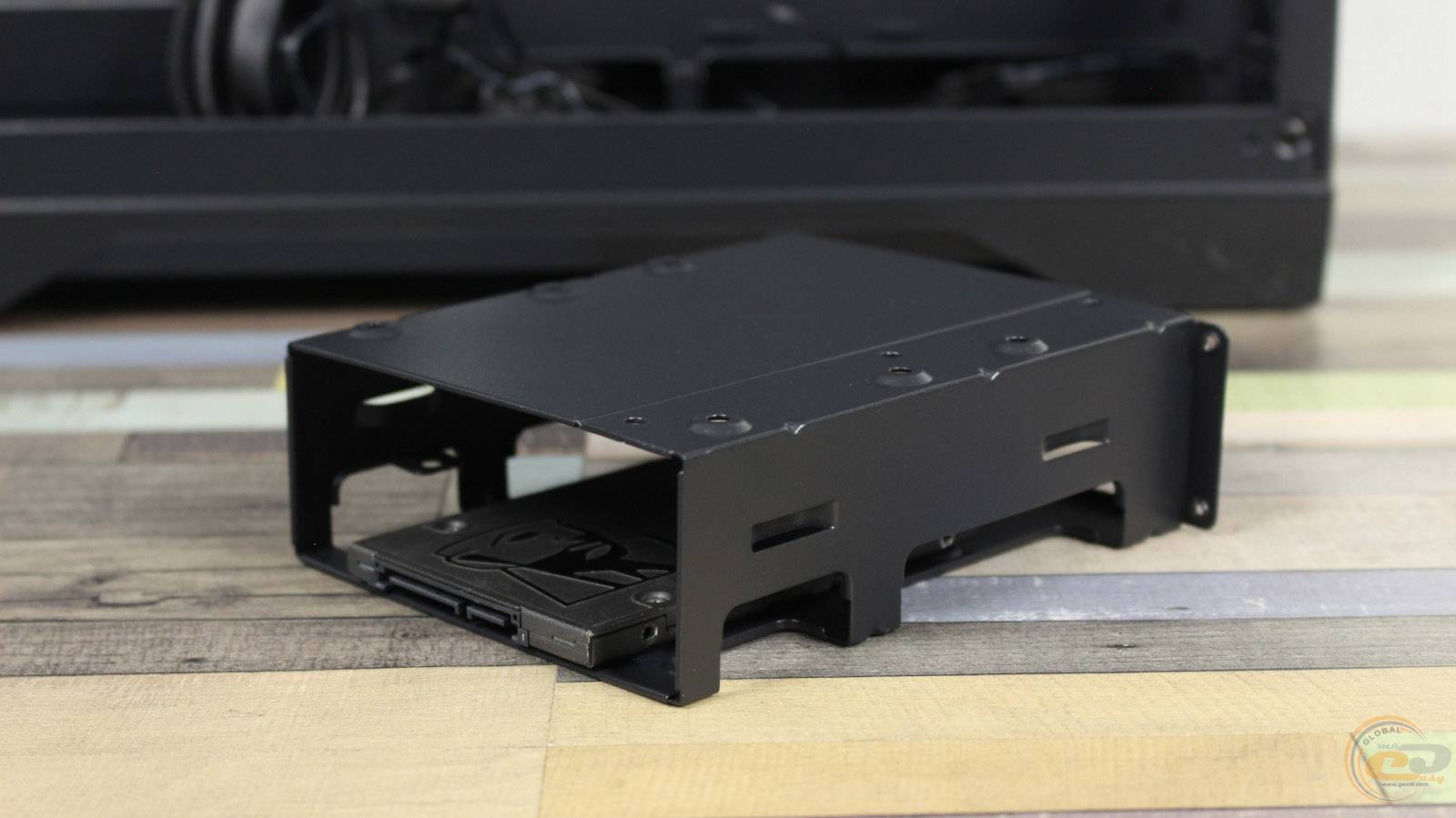

Два 3,5" жестких диска и один SSD получится разместить в корзине для накопителей, которая находится за поддоном материнской платы и держится на четырех винтах.

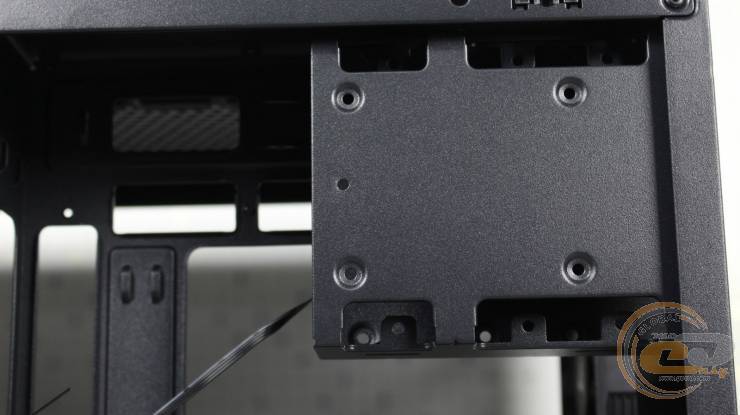

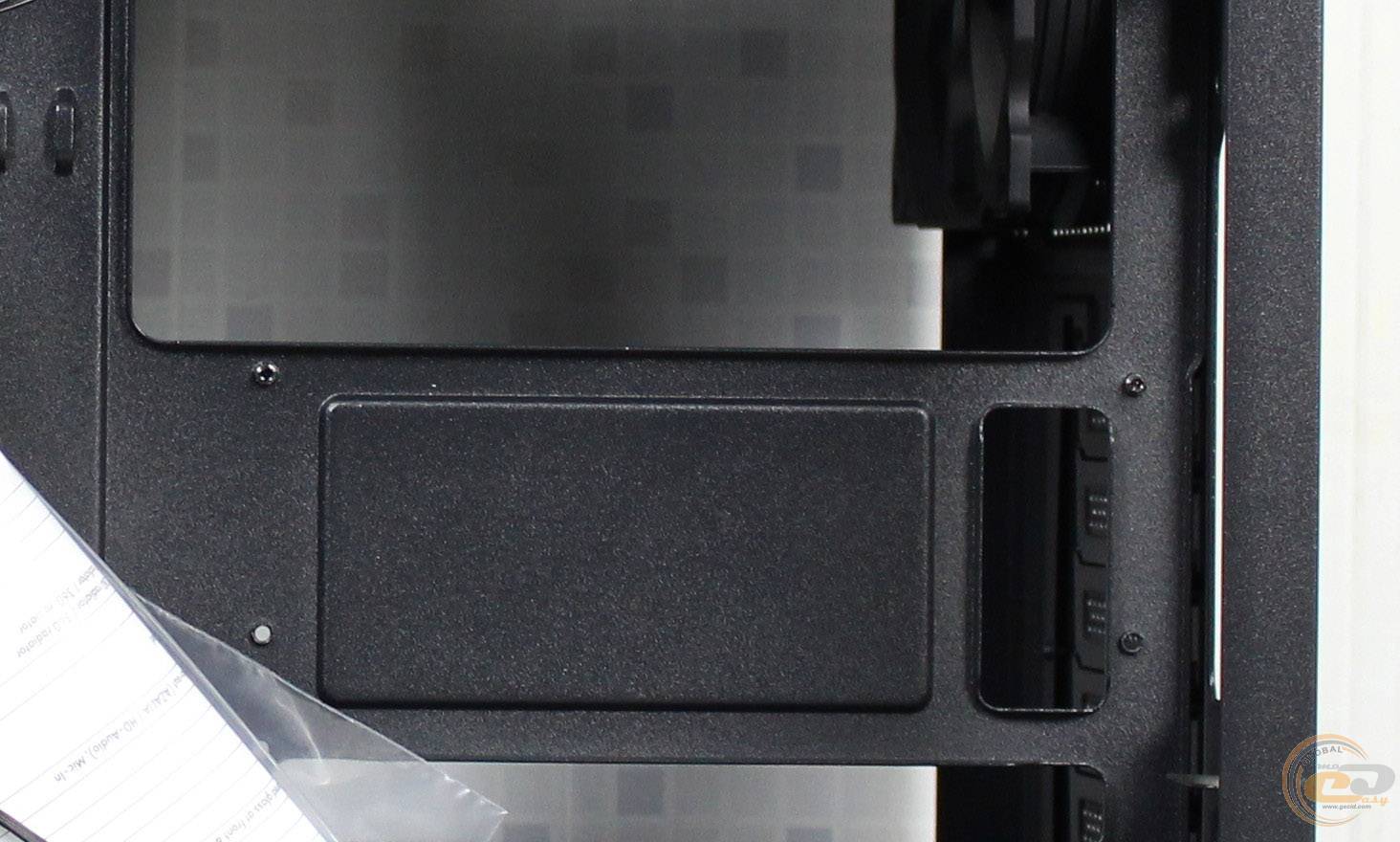

Еще один 2,5" накопитель устанавливается на дне корпуса со стороны БП и фиксируется винтами снизу.

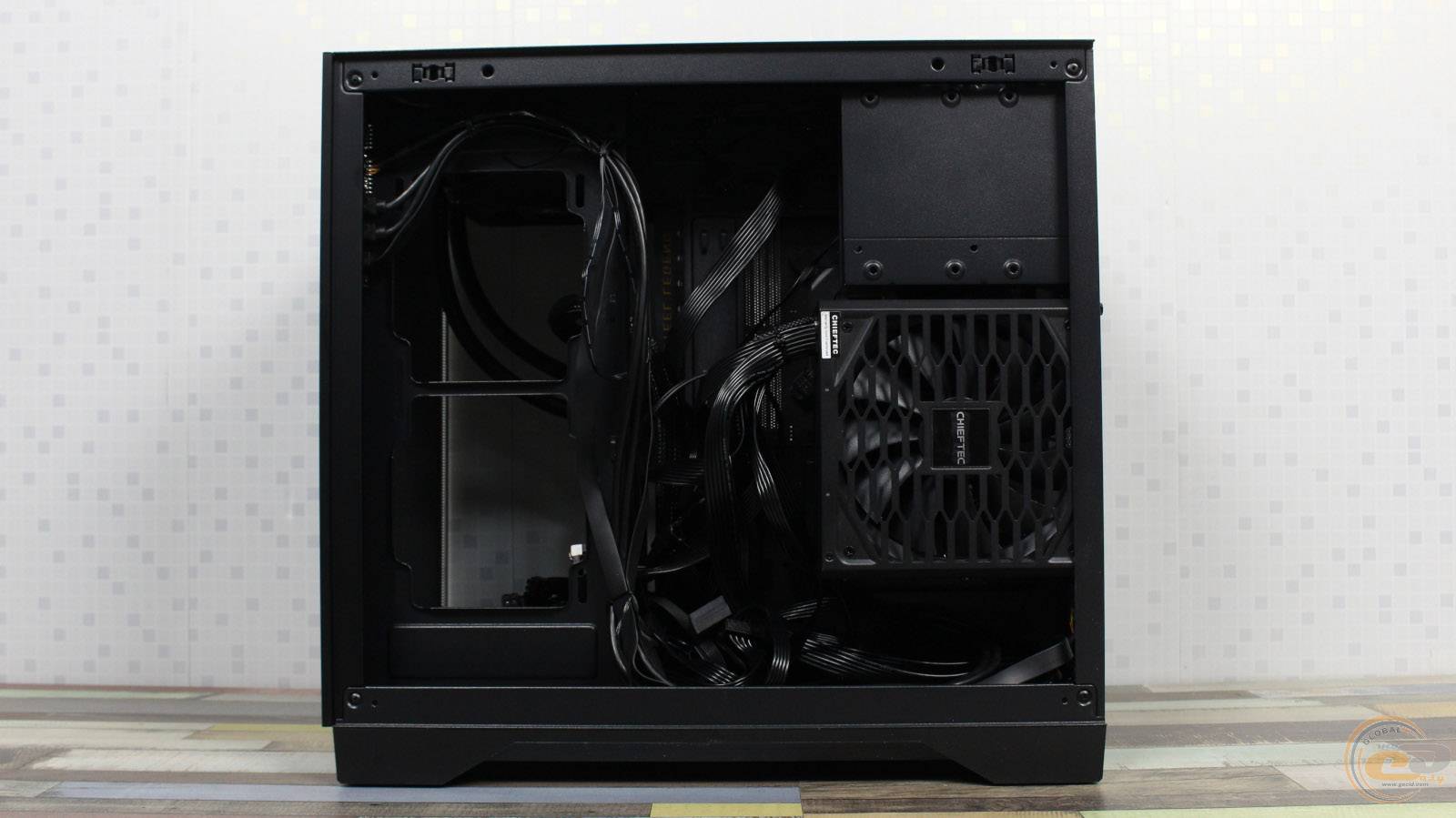

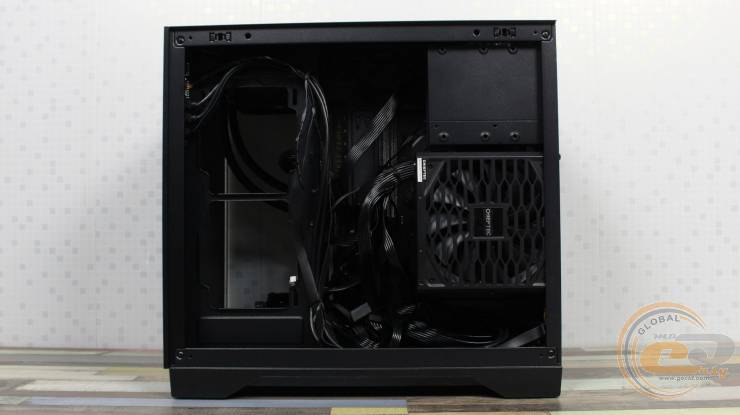

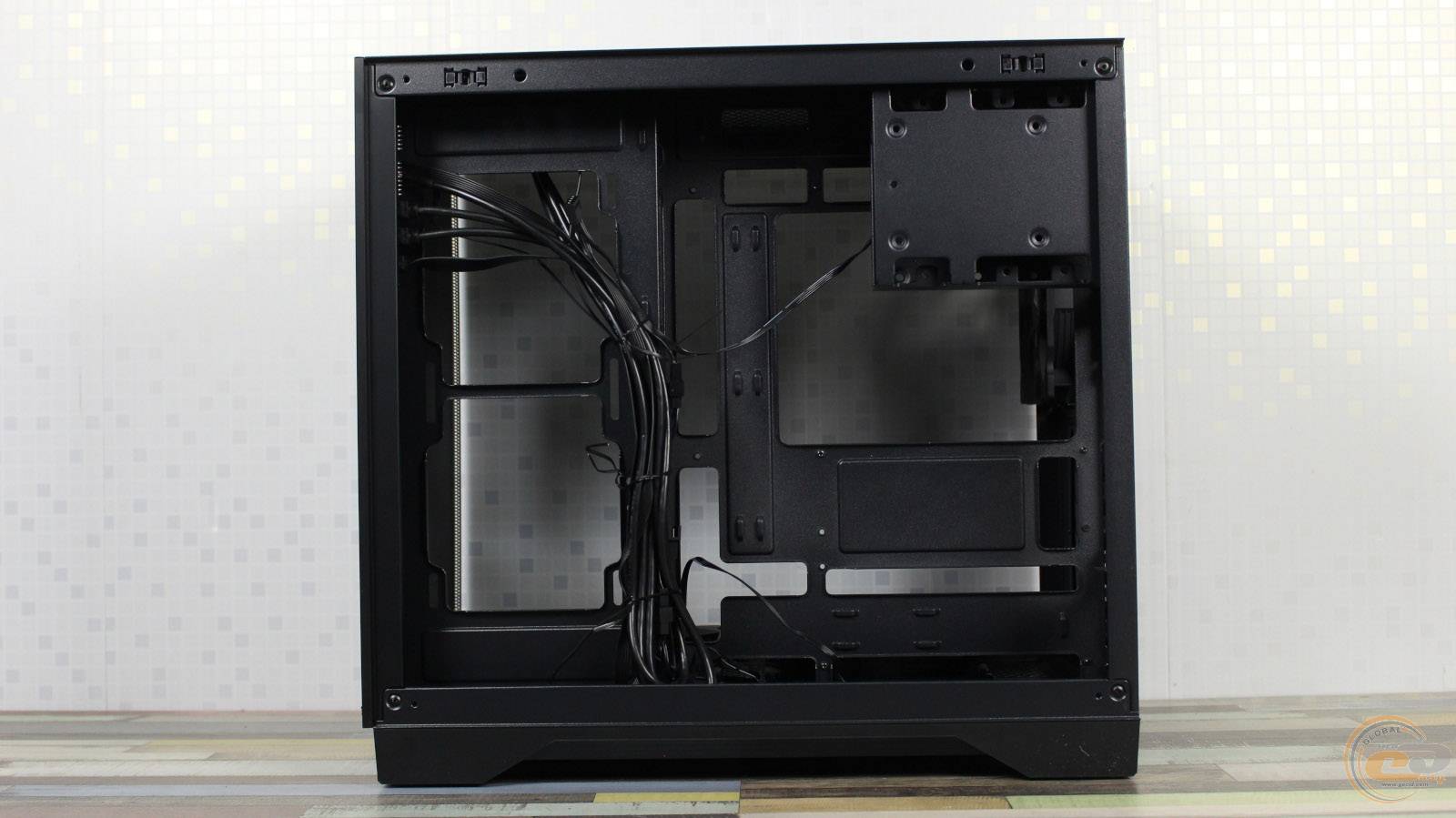

За поддоном материнской платы, благодаря двухкамерному строению корпуса, достаточно места для укладки большого количества разнообразных кабелей. Для максимального комфорта не хватает разве что пары многоразовых липучек. Навести «красоту» помогут одноразовые стяжки, входящие в комплект поставки.

Благодаря крепкой конструкции и использованию достаточно толстого (по современным меркам) металла на каждом элементе, общее качество сборки корпуса можно охарактеризовать как высокое.

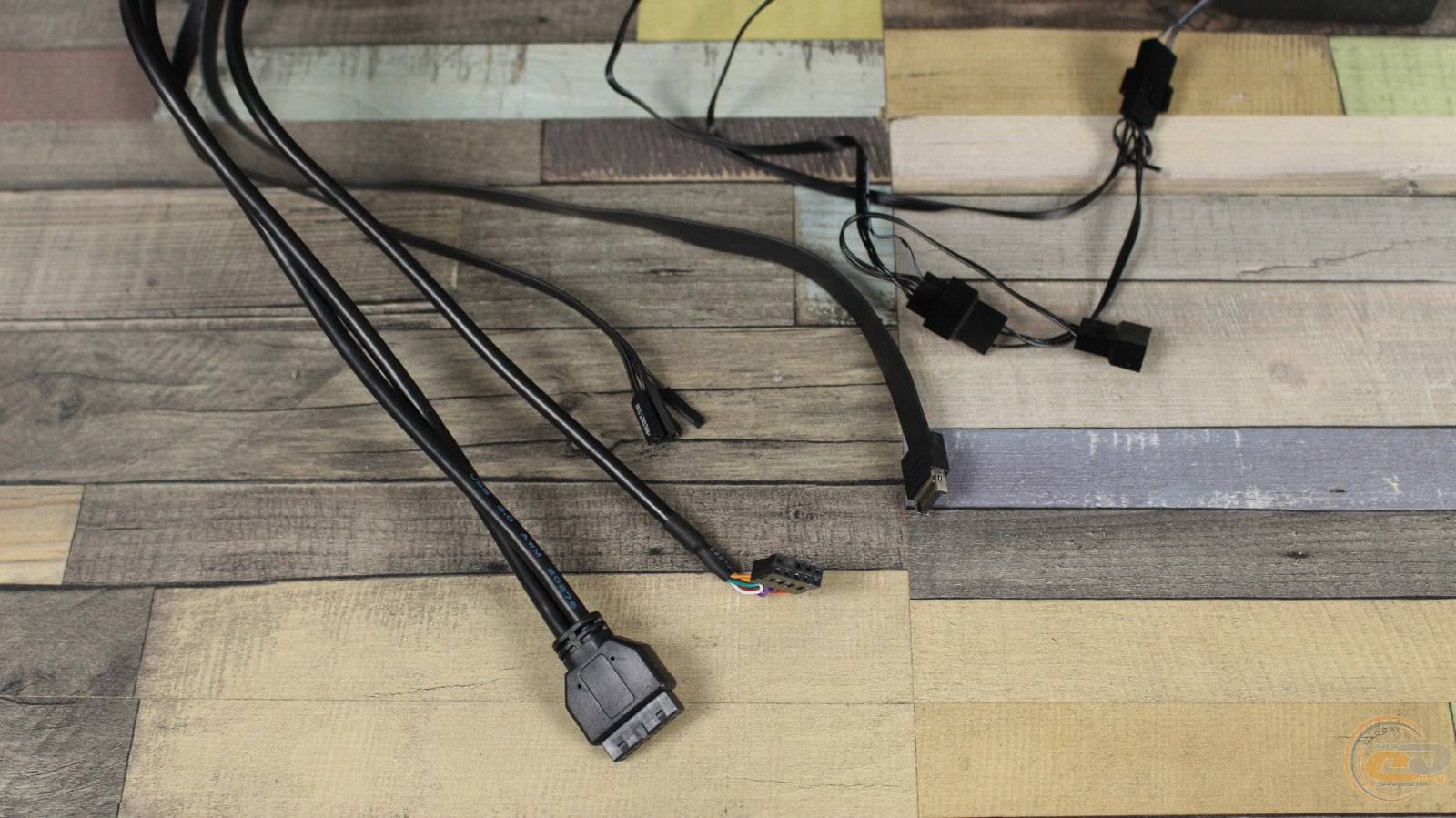

Для подключения к материнской плате от интерфейсной панели идут следующие кабели.

Тестирование

Компонент	Модель
Процессор	Intel Core i7-11700K (Socket LGA1200, 8 / 16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)
Кулер	CHIEFTEC Iceberg 360 DARK (CLC-360-BLK)
Материнская плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативная память	2 x 16 ГБ DDR4-3600 Kingston Fury (KF436C18BBAK2/32)
Видеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X (скорость СО 70%)
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок питания	CHIEFTEC VEGA 750W (PPG-750-S), 750 Вт
Термопаста	GD 900

Температура окружающей среды на момент проведения измерений составляла 24°С.

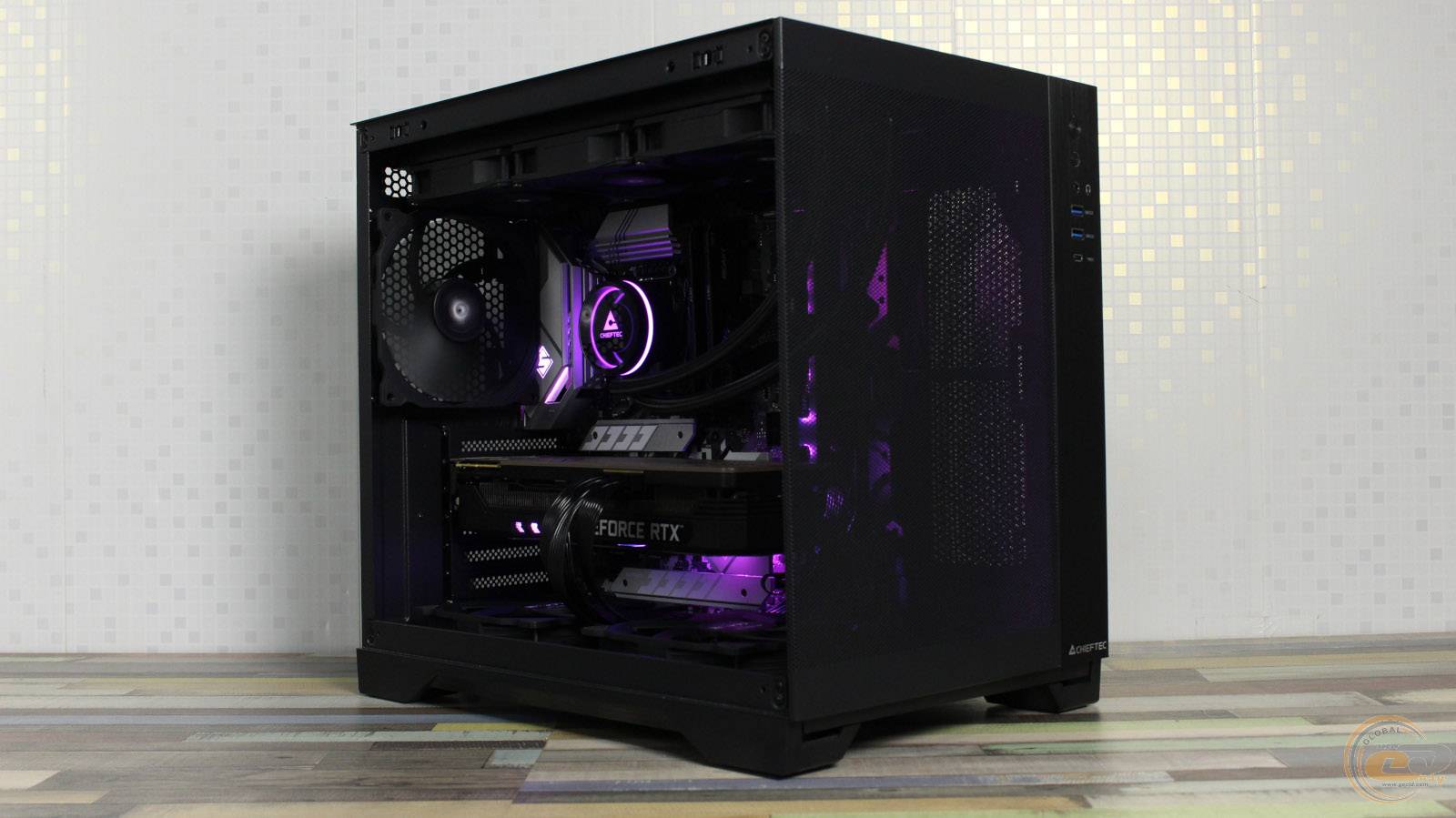

Возможности охлаждения начинки в корпусе CHIEFTEC VISIO AIR мы изучали вместе с 360 мм процессорной СЖО CHIEFTEC Iceberg 360 DARK и тремя корпусными 140 мм вентиляторами. Вертушки работали на максимуме, а именно 2200 об/мин для РСО и 1200 об/мин для корпусных.

Дополнительно в BIOS материнской платы был активирован параметр Intel Adaptive Boost Technology.

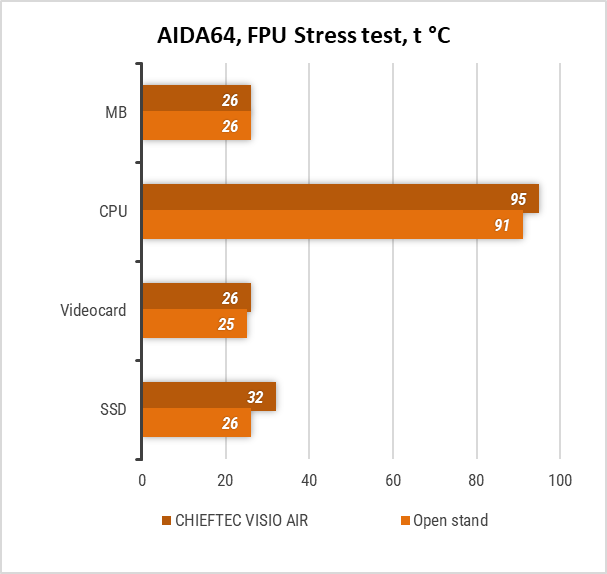

В тесте Stress FPU в AIDA 64 разница между нагреванием процессора внутри корпуса и на открытом стенде составляла 4°C. Другие компоненты, кроме SSD, судя по температурам не ощущают разницу между этими двумя вариантами.

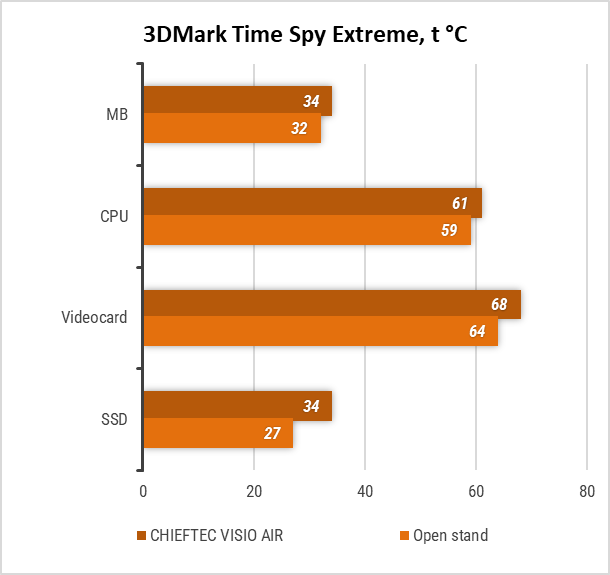

Бенчмарк 3DMark Time Spy Extreme при размещении комплектующих в CHIEFTEC VISIO AIR продемонстрировал всего на 4°C и 2°C большие температурные значения для процессора и видеокарты соответственно по сравнению с открытым стендом.

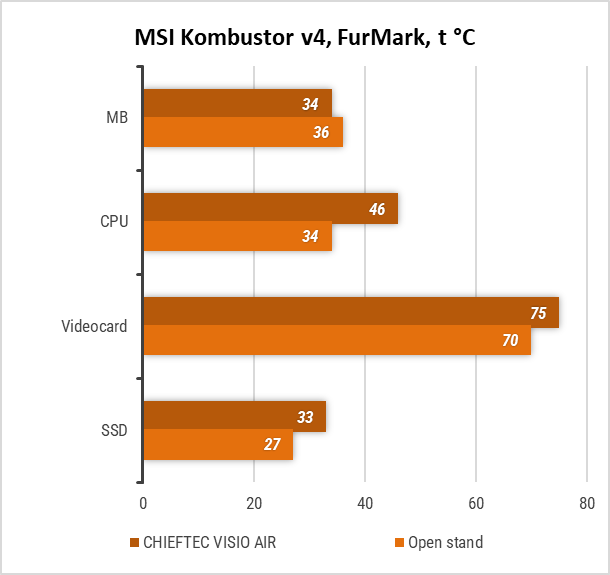

Нагрузка тестом FurMark в MSI Kombustor v4 привела к повышению температуры видеокарты на 5 С в корпусе, по сравнению с открытым стендом.

Сопоставляя все вышеперечисленные температурные характеристики, мы не можем не отметить эффективность сетчатых панелей и продуманного размещения 140 мм вентиляторов производителем. Такое сочетание позволит эффективно использовать этот корпус с современным «железом» даже без установки дополнительных вентиляторов.

Выводы

Конечно, корпус CHIEFTEC VISIO AIR GM-30B-M-OP не может похвастаться модульной конструкцией или множеством быстросъемных элементов. Однако для тех, кто редко перебирает систему, он может стать беспроигрышным вариантом за счет большого пространства внутри, которого будет достаточно даже для габаритных башен и видеокарт. Также здесь есть и обычное преимущество двухкамерных моделей в виде щедрого запаса места для укладки большого количества разнообразных кабелей сзади. Производитель позаботился и о владельцах материнских плат с новомодными тыльными разъемами, предусмотрев соответствующие вырезы в поддоне.

Эта модель достаточно эффективно продувается всего тремя комплектными вертушками, которые к тому же способны тихо работать. А это значит, что можно не тратить деньги на приобретение дополнительных вентиляторов. Хотя по большому желанию внутри можно разместить до девяти 120 мм вентиляторов или три СЖО одновременно.

Благодаря использованию типичного дизайна «аквариумов» металлическая сетка и стеклянная панель никак не помешают вам хорошо видеть свои комплектующие или любоваться эффектной подсветкой основных компонентов.

Что касается пылевых фильтров – хорошо, что они здесь почти всюду, однако хотелось бы видеть их из нейлона, как на дне корпуса, а не в бюджетном исполнении с магнитным креплением.

В итоге у компании CHIEFTEC получилось предложить достойную альтернативу корпусам-«аквариумам», которая сохраняет их ключевые преимущества и одновременно нивелирует большую часть типичных недостатков.

Преимущества:

• по конструкции это все еще корпус-аквариум;
• благодаря сетчатой передней панели ощутимо улучшено охлаждение компонентов;
• большинство элементов корпуса имеет полезную перфорацию;
• высокое качество сборки;
• возможность установки трех СЖО или девяти 120 мм вентиляторов;
• широкая совместимость с габаритными комплектующими;
• среди разъемов передней панели присутствует быстрый USB 3.2 Gen 2 Type-C;
• вмещает до четырех накопителей одновременно;
• достаточное количество легкосъемных пылевых фильтров;
• вентиляторы с оптимальным уровнем шума;
• конкурентоспособная цена;
• большое внутреннее рабочее пространство;
• большой запас места для укладки кабелей.

Автор: Иван Моргун

Выражаем благодарность компании CHIEFTEC за предоставленный для тестирования корпус.
