::>Корпуса >2018 > Cooler Master MasterBox Q300P

Обзор и тестирование корпуса Cooler Master MasterBox Q300P: компактный выставочный центр

31-05-2018

Самостоятельная сборка компьютера позволяет не только сэкономить деньги, но и проявить свою фантазию и индивидуальность – начиная от подбора комплектующих и заканчивая тонкой настройкой готовой системы. В таком случае особо ценными являются компоненты с гибкими возможностями персонализации. А как мы уже не раз в этом убеждались, таковыми являются корпуса линейки Cooler Master MasterBox.

Cooler Master MasterBox Q300P

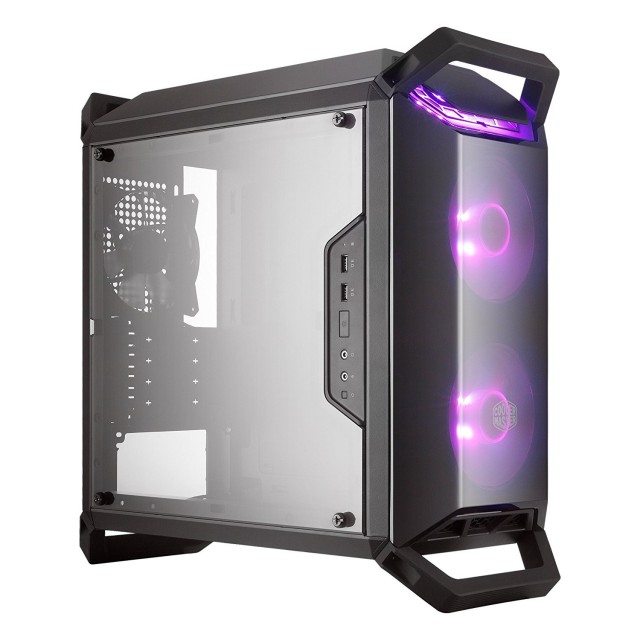

На это раз к нам в руки попала модель Cooler Master MasterBox Q300P. Она была анонсирована на CES 2018 и относится к категории компактных башен. Список ее особенностей включает в себя наличие обилия прозрачных панелей, предустановленные RGB-вентиляторы, модульную панель ввода-вывода и возможность установки самого корпуса как в вертикальном, так и в горизонтальном положении. Давайте подробнее посмотрим, как это шасси выглядит и как устроено.

Спецификация

Модель

Cooler Master MasterBox Q300P (MCB-Q300P-KANN-S02)

Типоразмер корпуса

MicroATX

Поддерживаемые форм-факторы материнских плат

microATX / Mini-ITX

Цвет

Черный

Внутренние отсеки

1 х 3,5”

2 х 2,5”

Слоты для карт расширения

4

Максимальная длина видеокарты (в скобках – собственные измерения)

360 мм (350 мм)

Максимальная высота процессорного кулера (в скобках – собственные измерения)

157 мм (157 мм)

Максимальная длина блока питания (в скобках – собственные измерения)

160 мм (240 мм)

Разъемы

2 x USB 3.0

2 х аудиопорта

Предустановленные вентиляторы

На передней панели

2 х 120-мм (Cooler Master 202000560-GP RGB, 1000 ± 200 об/мин)

На тыльной панели

1 х 120-мм (Cooler Master 202000560-GP Non RGB, 1000 ± 200 об/мин)

Возможность установить вентиляторы

На передней панели

2 х 120-мм / 140-мм

На тыльной панели

1 х 120-мм

На верхней панели

2 х 120-мм

На нижней панели

1 х 120-мм

Возможность установить СВО

На передней панели

1 х 120 мм / 240 мм

На тыльной панели

1 х 120 мм

Блок питания

Нет

Материалы

Передняя и верхняя панели

Пластик

Шасси

Сталь толщиной 0,78 мм

Правая боковина

Сталь толщиной 0,71 мм

Левая боковина

Пластик

Размеры корпуса (в скобках – собственные измерения)

450 х 230 х 450 мм

(455 х 220 х 453 мм)

Вес (собственные измерения)

5,1 кг

Гарантия

24 месяца

Сайт производителя

Cooler Master Co., Ltd.
Страница продукта

Упаковка и комплект поставки

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

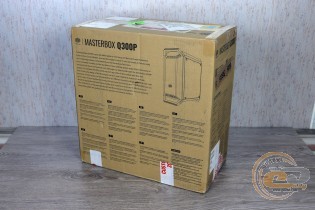

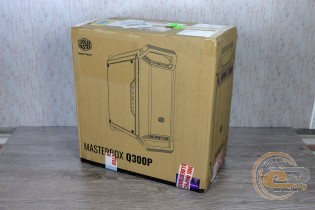

Cooler Master MasterBox Q300P запечатан в обычную картонную коробку с монохромным оформлением. На ее гранях можно найти схематическое изображение корпуса, его детальную спецификацию и описание ключевых преимуществ на нескольких языках, включая русский. Забыли только про ручки для удобства при транспортировке.

Cooler Master MasterBox Q300P

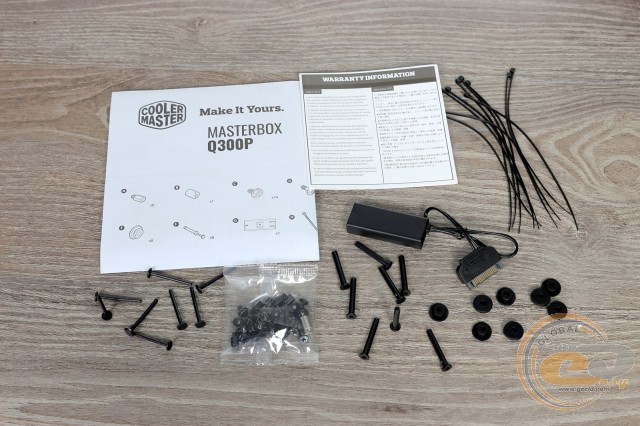

Комплект поставки включает в себя неплохой набор стоек и винтов для крепления материнской платы, блока питания и накопителей вместе с пластиковыми шайбами. Помимо этого, есть пластиковые гвозди и тоннели для монтажа вентиляторов и радиаторов СВО соответственно, накидная головка для установки стоек, RGB LED-контроллер, комплект пользовательской документации и одноразовых стяжек.

Внешний вид

Cooler Master MasterBox Q300P

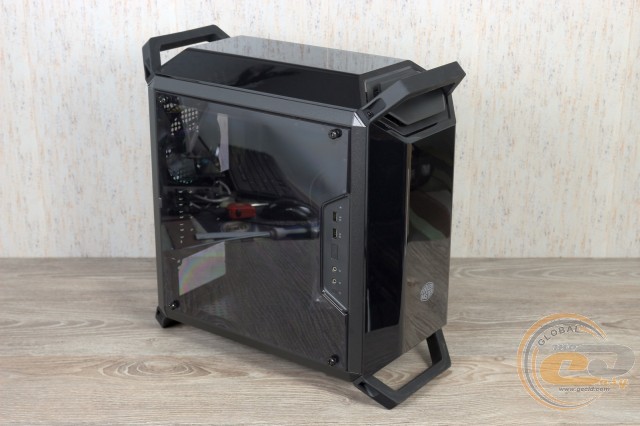

В дизайне Cooler Master MasterBox Q300P прослеживается любовь тайваньского производителя к простым геометрическим формам. Выглядит он достаточно солидно и строго – эдакий Дарт Вейдер в мире корпусов. Конструкционно перед нами стальное шасси (0,78 мм), дополненное прозрачными панелями с наклонными гранями спереди и сверху, смотровым окном слева и четырьмя ручками по углах для быстрой переноски, которые образуют Х-образный профиль. Полупрозрачные детали выполнены из акрила. С одной стороны, это уменьшает вес и цену изделия, но делает его более уязвимым к механическим повреждениям в сравнении с закаленным стеклом. Естественно, пластик также достаточно маркий и требует соответствующего ухода, чего нельзя сказать о металлических элементах, выкрашенных черной матовой краской.

Cooler Master MasterBox Q300P

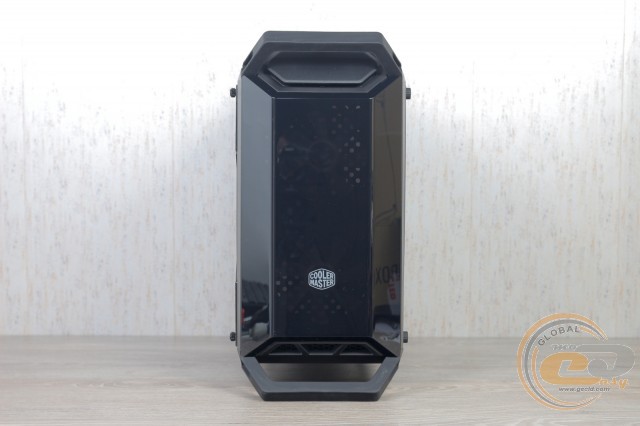

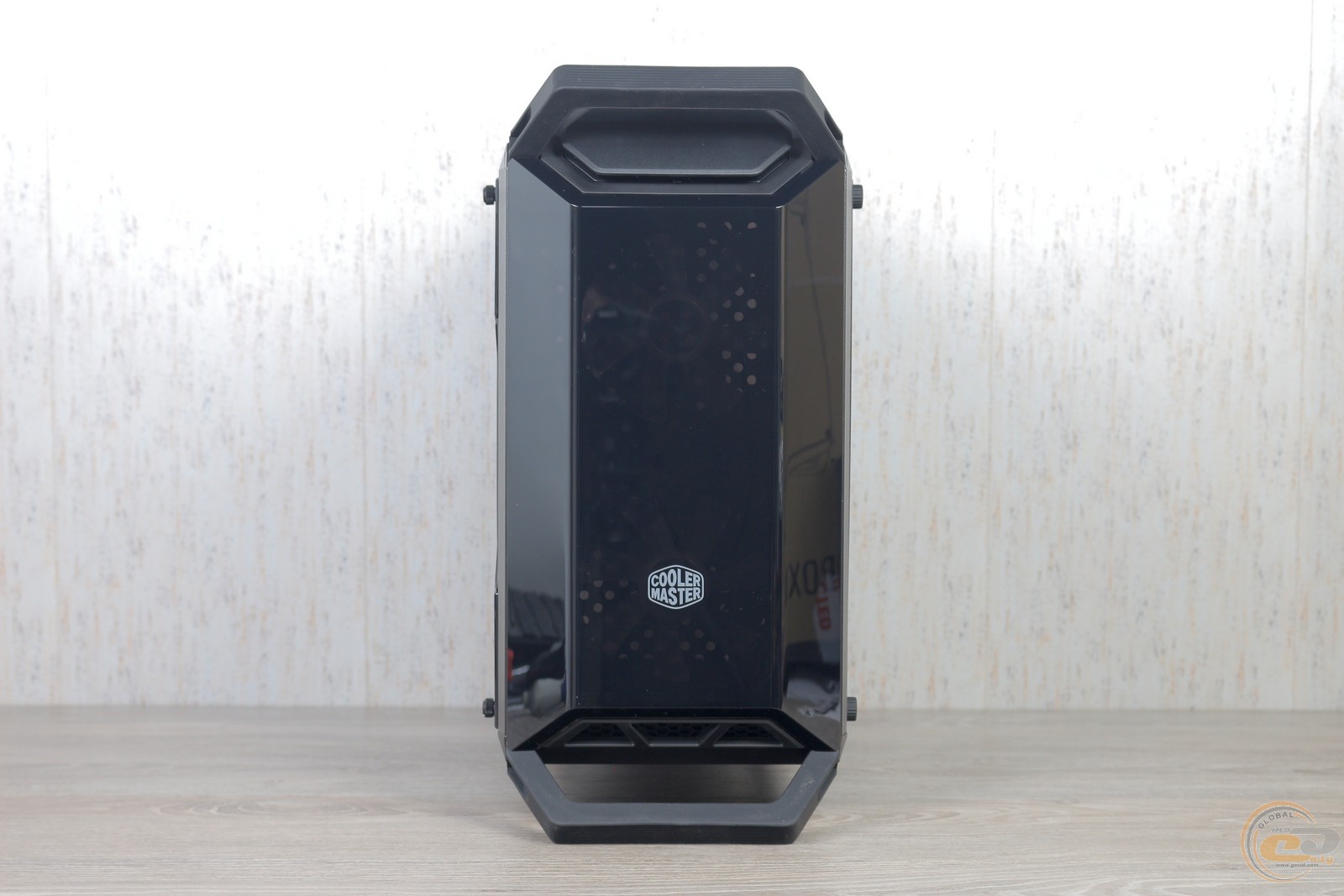

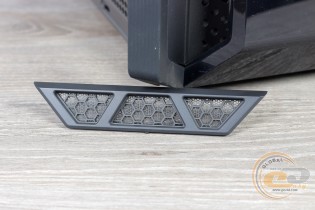

«Мордашка» не предусматривает установку внешних 5,25-дюймовых устройств, что в современном мире совершенно нормально. На верхнем скосе находится многоугольная площадка, под которой прячется набор светодиодов. Снизу есть достаточно крупная сотовая пластиковая решетка, через которую осуществляется забор прохладного воздуха в системный блок.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

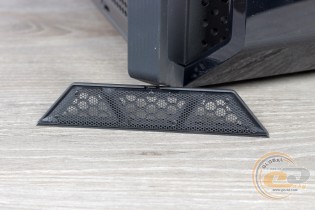

Она легко снимается для чистки и за ней можно увидеть закрепленный пылевой фильтр в виде сеточки. С точки зрения практичности, было бы куда лучше, чтобы перфорация была еще и по контуру или даже сплошной на всю панель. И такой вариант есть в арсенале CM – MasterBox Q300L, но в плане дизайна он выглядит несколько проще, зато выбрать есть из чего.

Cooler Master MasterBox Q300P

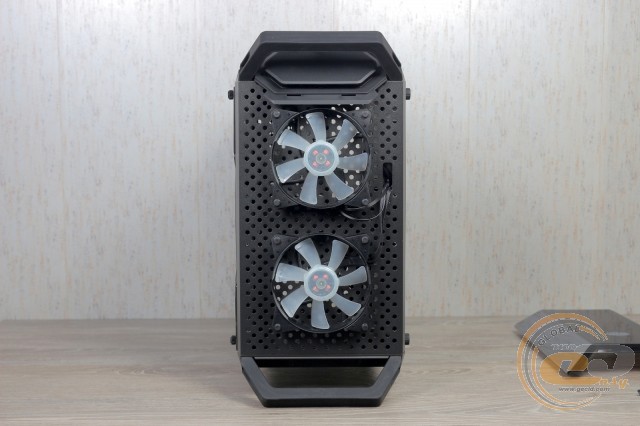

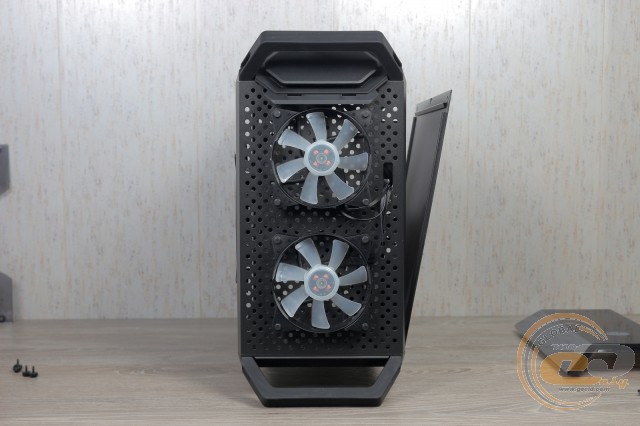

После демонтажа всей лицевой панели открывается вид на перфорированное, как швейцарский сыр, шасси и доступ к паре предустановленных 120-мм вентиляторов Cooler Master 202000560-GP с многоцветной подсветкой. Они крепятся при помощи пластиковых гвоздей, что упрощает монтаж/демонтаж. Штатные нагнетатели воздуха можно заменить на два решения формата 140-мм или на 120- / 240-мм радиатор СВО.

Cooler Master MasterBox Q300P

Cooler Master MasterBox Q300P

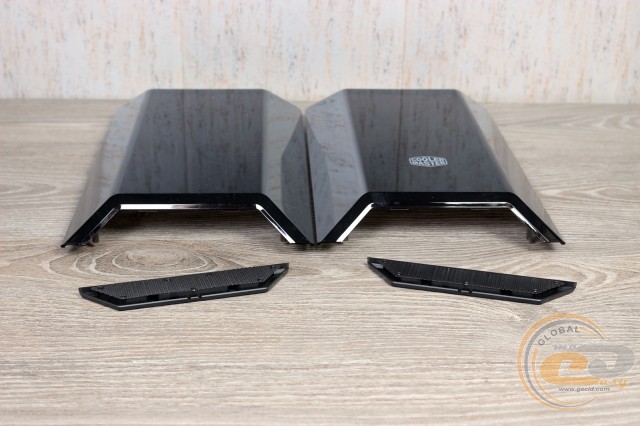

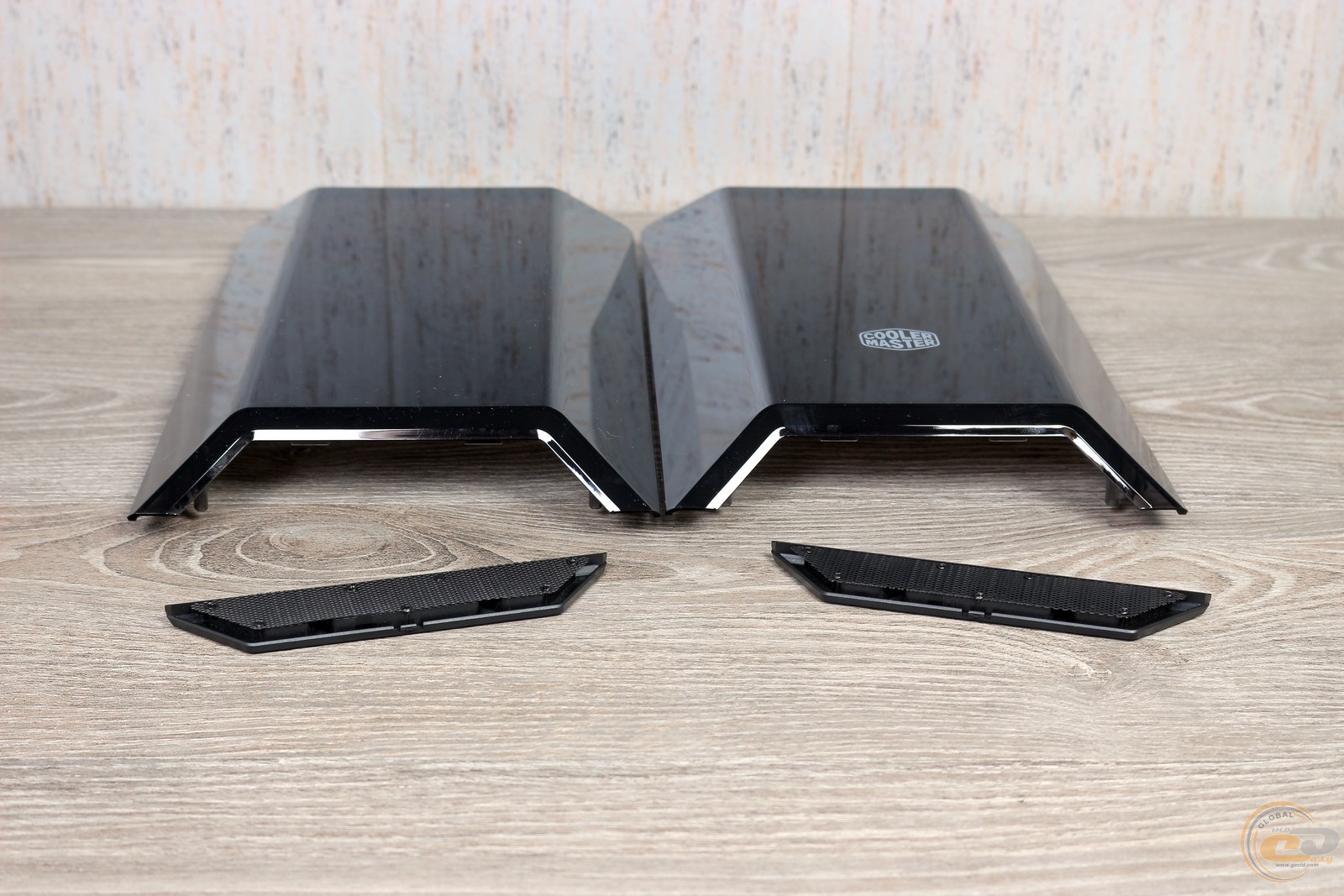

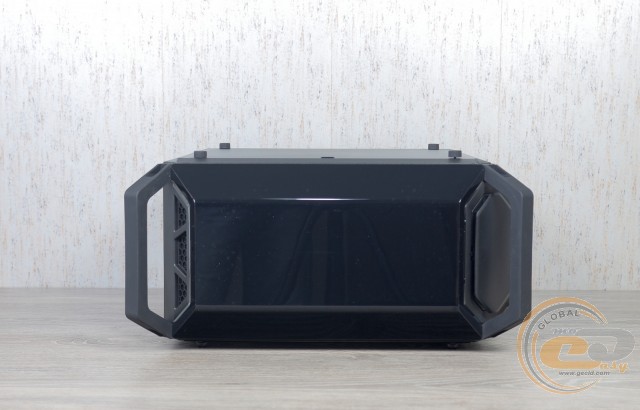

Верхняя сторона Cooler Master MasterBox Q300P полностью повторяет переднюю, а в хвостовой части расположена аналогичная скошенная вентиляционная решетка. После демонтажа всей крышки получаем доступ к посадочным местам для двух 120-мм пропеллеров.

Cooler Master MasterBox Q300P

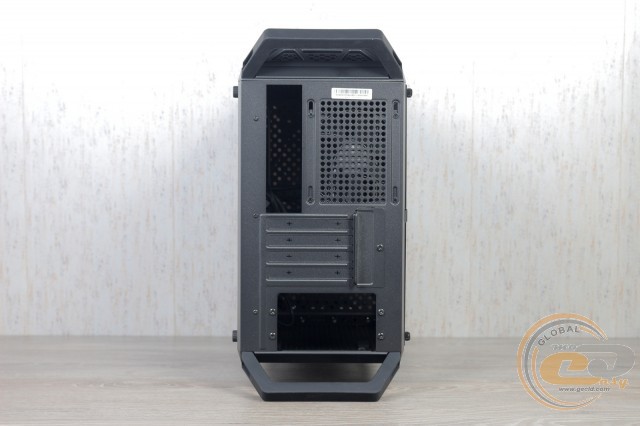

Компоновка тыльной части корпуса выполнена в стандартном формате. Внизу винтами с накатанной головкой установлена рамка под блок питания, выше находятся четыре заглушки слотов расширения, далее − окно под интерфейсную панель материнской платы, а справа от нее, за выхлопной решеткой, расположено посадочное место под 120-мм вытяжной пропеллер. Благодаря вертикальным прорезям вертушку можно смещать вверх или вниз, оптимально настраивая ее под воздушный поток процессорного кулера башенной конструкции. Фиксацию устройств в слотах помогает выполнить внешняя прижимная планка, которая крепится с помощью одного винтика.

Cooler Master MasterBox Q300P

Cooler Master MasterBox Q300P

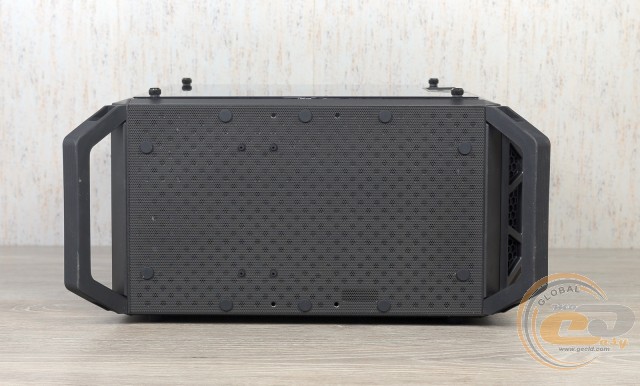

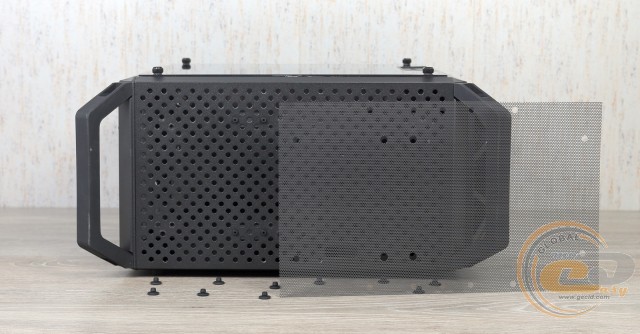

Полностью перфорированная нижняя часть тестируемой модели по всей площади закрыта пылевым фильтром, который крепится пластиковыми гвоздиками / заклепками. Он легко снимается, продувается и моется. Сменные прорезиненные ручки, они же ножки, имеют солидную высоту в 40 мм, что обеспечивает хороший приток прохладного воздуха, особенно если на дне поставить 120-мм «карлсона». Устойчивость на разных типах поверхности вполне нормальная.

Cooler Master MasterBox Q300P

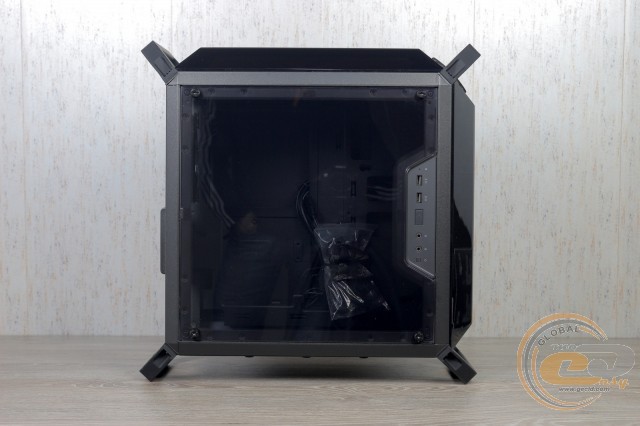

Как уже упоминалось выше, левая боковина Cooler Master MasterBox Q300P представляет собой лист акрила размером 331 х 331 мм. Благодаря этому внутренние компоненты всегда на виду, поэтому при их выборе обязательно стоит позаботиться о соответствующем дизайне и наличии иллюминации. Любопытно, что тут же расположена панель ввода-вывода, которая включает в свой состав пару портов USB 3.0 и два 3,5-мм разъема для микрофона и наушников, а также кнопки перезагрузки и питания. Но это не главное – производитель предусмотрел возможность переставлять ее по своему усмотренную в шести положениях (спереди, вверху и внизу с обеих сторон корпуса, крепится двумя винтами).

Кстати, крепежные винты здесь располагаются в той же плоскости, что и сама панель. Места ее контакта с шасси имеют смягчающие проставки, а внутренняя сторона винтов снабжена резиновыми прокладками. Также по контуру есть небольшие прокладки.

Cooler Master MasterBox Q300P

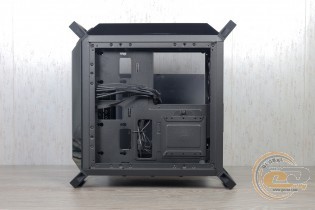

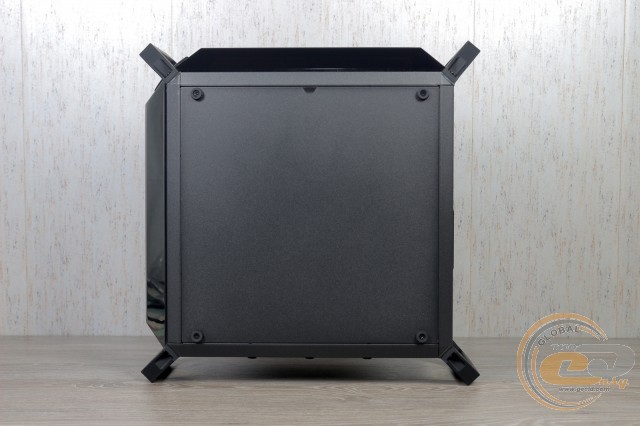

Полностью сплошная правая сторона выполнена из листа металла толщиной 0,71 мм. Если левая стенка крепится при помощи фигурных винтов, то тут обычные крестообразные, но в той же плоскости. А благодаря пластиковым шайбам-ножкам корпус можно устанавливать в горизонтальном положении, проще говоря – положить набок.

Cooler Master MasterBox Q300P

Cooler Master MasterBox Q300P

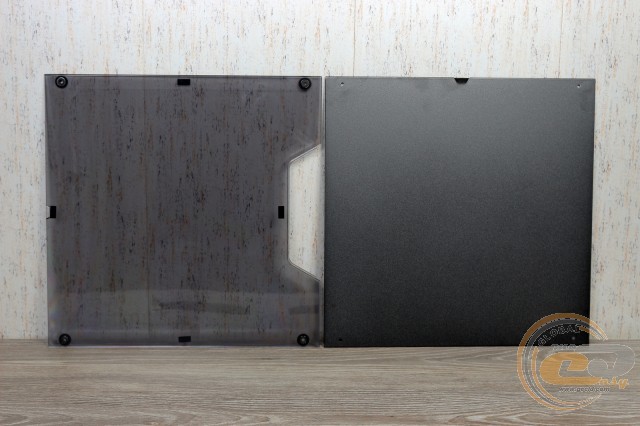

В обоих случаях демонтаж проходит без сучка и задоринки: достаточно выкрутить винты и отклонить панели на себя. Только стоит помнить, что правая имеет в нижней части зацепку, и ее нужно приподнять еще и вверх.

Внутреннее устройство

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

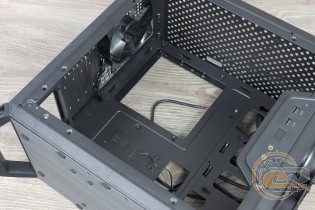

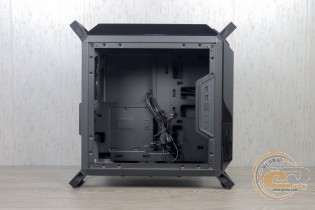

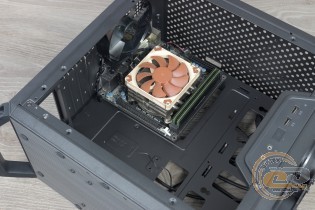

В Cooler Master MasterBox Q300P используется компоновка с нижним расположением блока питания. Правда, производитель не стал разделять внутреннее пространство с помощью кожуха или перегородки. В передней части отсутствуют какие-либо стойки, что позволяет устанавливать габаритные комплектующие, упрощает сборку и улучшает продуваемость самой системы благодаря свободной циркуляции воздушных потоков. Весь интерьер на совесть окрашен в черный матовый цвет.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

Шасси поддерживает установку материнских плат форматов microATX и Mini-ITX. Для этого используются стандартные шестимиллиметровые стойки из комплекта поставки. Места их монтажа промаркированы, а в комплекте есть удобная накидная головка под отвертку. В поддоне материнской платы расположен вырез, который позволяет устанавливать системы охлаждения CPU с опорной пластиной (backplate), без демонтажа самой платы. Для укладки проводов имеется ряд отверстий, но без мембран.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

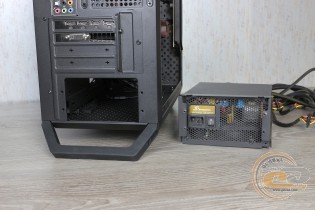

Для установки блока питания нужно сначала открутить рамку, к которой он прикручивается и уже вместе с ней устанавливается внутрь корпуса, где фиксируется обычными винтами. Посадочные места оборудованы крупными антивибрационными прокладками в количестве двух штук. Производитель рекомендует не превышать допустимую длину БП в 160 мм, но если вы не планируете установку на дно дополнительного вентилятора, то данное значение выходит за пределы 240 мм. Также лучше сразу выбирать модульный источник питания, дабы отстегнуть все ненужные провода, поскольку они будут видны через прозрачную боковину.

Посадочных мест под SSD и HDD в Cooler Master MasterBox Q300P всего три: два 2,5-дюймовых и одно 3,5-дюймовое. В первом случае используется очень простой и элегантный способ крепления: на брюшко накопителя прикручиваются четыре шайбы, которые после этого вставляются в соответствующие отверстия в поддоне или за ним и запираются (с большего в меньшее). Для жесткого диска предусмотрен удобный кронштейн за поддонном для материнской платы. На первый взгляд может показаться, что такого количества посадочных мест под накопители маловато. Но в современных реалиях большинство пользователей используют один 2,5-дюймовый SSD или миниатюрные твердотельники формата M.2 под систему, софт и игры, а также один винчестер под «холодный контент». Так что тут полный порядок.

Cooler Master MasterBox Q300P

Все заглушки слотов расширения одноразовые. Система безвинтового крепления не предусмотрена − производитель предлагает использовать обычные винты.

Без каких-либо ухищрений в корпус поместятся видеокарты длиной до 350 мм и процессорные кулера высотой до 157 мм.

Как уже упоминалось, внутри установлено три 120-мм пропеллера: два под передней панелью с RGB-подсветкой и один обычный на тыльной панели. В обоих случаях номинальная частота вращения заявлена на уровне 1000 об/мин. На верхней панели (под кожухом) можно установить еще два 120-мм ветродуя. На дне корпуса поместится одна 120-мм вертушка. Спереди найдется место для радиатора СВО на 120- / 240-мм. Под потолком водянка не поместится из-за близкого расположения системной платы.

Cooler Master MasterBox Q300P

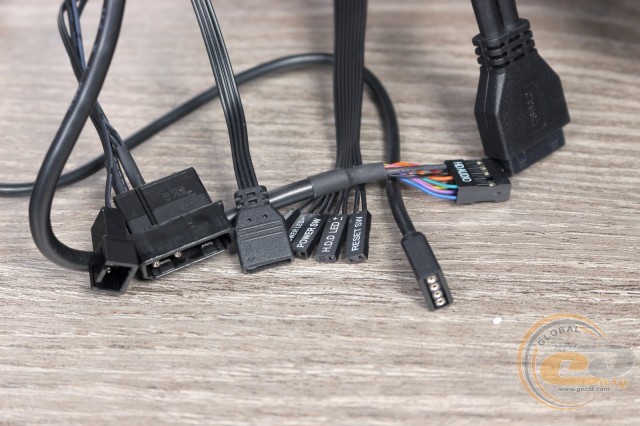

Идущие от передней панели кабели имеют достаточную длину, чтобы аккуратно провести их к материнской плате.

Наименование

Длина, см

USB 3.0

50

HD Audio

50

Кнопки и индикаторы

64

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

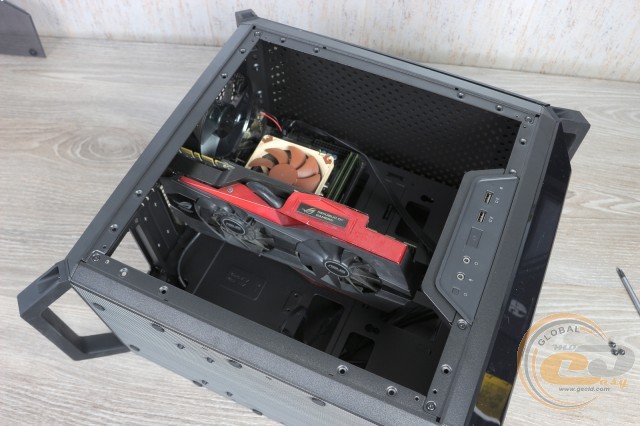

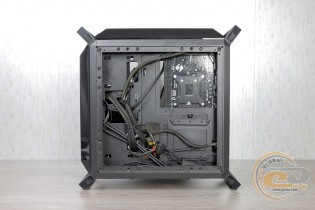

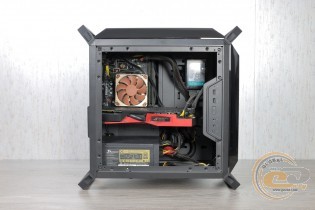

В целом качество изготовления Cooler Master MasterBox Q300P находится на самом высоком уровне, а благодаря продуманной конструкции процесс сборки системы проходит легко и непринужденно. Также есть все необходимое, в том числе достаточно пространства за поддоном для материнской платы (28 мм), чтобы аккуратно протянуть и уложить кабели − это не только приятно с эстетической точки зрения, но и позволяет организовать хорошую циркуляцию воздуха. Благодаря подсветке комплектных вентиляторов и наклонной площадке готовый ПК во включенном состоянии выглядит очень эффектно.

Кстати, если ваша материнская плата не поддерживает многоцветную подсветку, то производитель предусмотрел комплектный RGB LED-контроллер (одна кнопка: 7 цветов на выбор или круговая смена палитры, а также несколько режимов работы – затухание, мигание или плавные переходы). В противном случае вы сможете синхронизировать иллюминацию совместимых комплектующих и периферии (поддерживаются ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion и MSI Mystic Light Sync). Индикаторы активности накопителей и работы системы светятся ненавязчивым белым цветом.

Тестирование

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Кулер

Noctua NH-L9x65

Материнская плата

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

Оперативная память

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Видеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Накопитель

SSD KINGMAX SME35

Блоки питания

Seasonic X-660 Gold (SS-660KM Active PFC, ATX, 660 W)

Термопаста

Noctua NT-H1

Тестирование нагрева основных комплектующих проводилось с тремя предустановленными 120-мм вертушками (Cooler Master 202000560-GP), которые работали на паспортных частотах. Температура воздуха в помещении тестовой лаборатории на момент проведения измерений составляла 25°С.

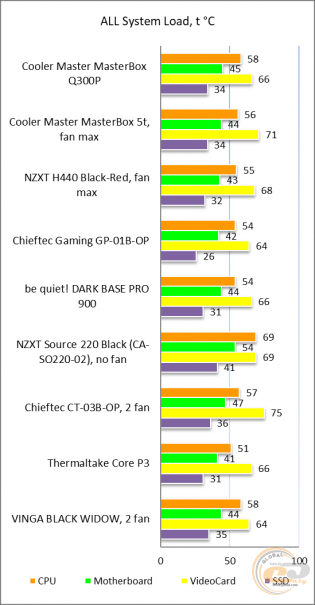

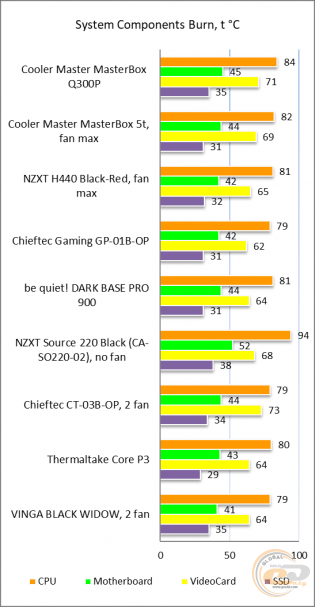

Диаграмма «All System Load» отображает нагрев компонентов после 30 минут 3DMark Fire Strike в режиме Ultra (разрешение 4K). А режим «System Component Burn» демонстрирует температуры при нагрузке приложениями AIDA64 (Stress CPU и FPU) и MSI Kombustor в течение 15 минут.

Cooler Master MasterBox Q300P Cooler Master MasterBox Q300P

Сразу три предустановленные вертушки являются на сегодняшний день оптимальным вариантом для построения современной производительной системы, что позволяет Cooler Master MasterBox Q300P демонстрировать хорошие температурные показатели комплектующих при полном акустическом комфорте. Мы опасались, что сплошные передняя и верхняя панели с одним местом забора воздуха станут ограничивающим фактором в этом вопросе. Благо, на проверку все оказалось очень даже хорошо, в том числе благодаря полностью перфорированному основанию. Конечно, если заменить акрил на сетку, то результаты будут еще выше, но это уже другая история.

Выводы

Cooler Master MasterBox Q300P

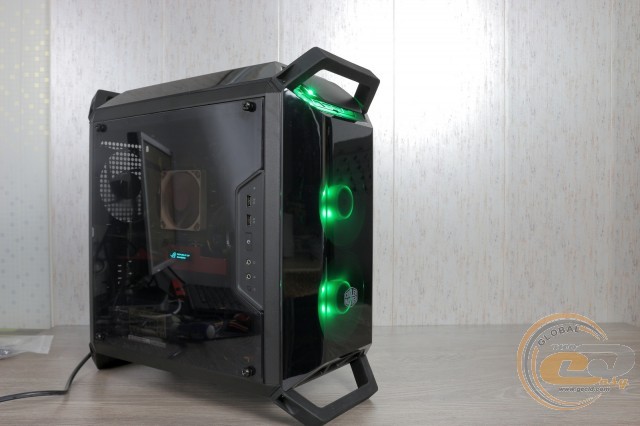

Корпус Cooler Master MasterBox Q300P имеет все необходимое для сборки мощного рабочего или игрового компьютера на базе материнских плат формата microATX или Mini-ITX с воздушным либо водяным охлаждением процессора. Он выглядит очень стильно, причем хорошо прослеживается общая стилистика последних продуктов и узнаваемый почерк тайваньского производителя, но со своими особенностями. К последним можно отнести съемные ручки-ножки для быстрой транспортировки, модульную панель ввода-вывода и возможность установки корпуса в вертикальном или горизонтальном положении. Сделать новинку яркой и запоминающейся призваны прозрачные панели и штатные вертушки с многоцветной подсветкой, которой можно управлять силами комплектного RGB LED-контроллера или системной платы.

Шасси имеет достаточно места, чтобы не ограничивать себя при выборе комплектующих. Откровенно радует простой и быстрый доступ к внутренностям, а также элегантная и продуманная система креплений накопителей. Благодаря обилию отверстий и запасу пространства за поддоном можно аккуратно уложить все провода и навести порядок в системном блоке. При этом готовая система демонстрирует комфортные температурные показатели компонентов, в том числе благодаря трем предустановленным вентиляторам и неплохой общей продуваемости внутреннего пространства. А в местах забора воздуха предусмотрены съемные пылевые фильтры.

В целом Cooler Master MasterBox Q300P обязательно найдет своих приверженцев среди любителей небольших универсальных корпусов в стиле а-ля выставочный центр с простой и продуманной конструкцией.

Достоинства:

  • современный внешний вид;
  • наличие ручек для переноски;
  • обилие полупрозрачных панелей;
  • высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
  • возможность установки длинных 350-мм видеокарт и 157-мм процессорных кулеров;
  • наличие трех предустановленных 120-мм вентиляторов, два из которых с подсветкой;
  • неплохие возможности по установке дополнительных вертушек и радиаторов СВО;
  • наличие пылевых фильтров, а также вибропоглощающих элементов в месте установки БП;
  • достойные температурные и акустические показатели;
  • комплектный RGB LED-контроллер.

Особенности:

  • возможность установки в вертикальном или горизонтальном положении;
  • возможность установки только трех накопителей: пары 2,5-дюймовых и одного 3,5-дюймового;
  • полупрозрачные панели выполнены из акрила;
  • только четыре слота расширения.


Автор: Виктор Ефименко

Выражаем благодарность компании Cooler Master за предоставленный для тестирования корпус.

Выражаем благодарность компаниям ASUS, Intel, Noctua, Sea Sonic Electronics и TwinMOS Technologies за предоставленное для тестового стенда оборудование.
