Обзор COUGAR CFV235 Mesh Vision Black: корпус с 9,2" дисплеем и отличным охлаждением

Компания COUGAR традиционно заботится об эффективном охлаждении внутри своих корпусов, что вполне логично с учетом тепловыделения современных видеокарт и процессоров среднего и высшего ценовых сегментов. В то же время производитель уделяет должное внимание как современному дизайну, так и широкой функциональности своих решений.

Ярким примером такого сочетания является корпус COUGAR CFV235 Mesh Vision Black, который стоит около ₴11000 или $250. Модель отличается необычной конструкцией, создающей эффект «парения», а также боковой панелью со встроенным дисплеем для отображения системных параметров или визуальных эффектов. В то же время, здесь найдется место для габаритных комплектующих, а надлежащий микроклимат обеспечивают шесть комплектных пропеллеров. Как все это реализовано на практике и на чем можно сэкономить – рассмотрим далее.

Спецификация

Упаковка и комплект поставки

Коробка из простого картона оборудована парой вырезов и содержит спецификацию и общее изображение корпуса COUGAR CFV235. Конкретную модель, которая находится внутри, можно определить только по дополнительным наклейкам, где указан цвет устройства и перечислены предварительно установленные вентиляторы и другие дополнительные элементы.

Внутри надежная защита обеспечивает мягкие вставки со всех сторон, в которых расположены две картонные коробки с аксессуарами.

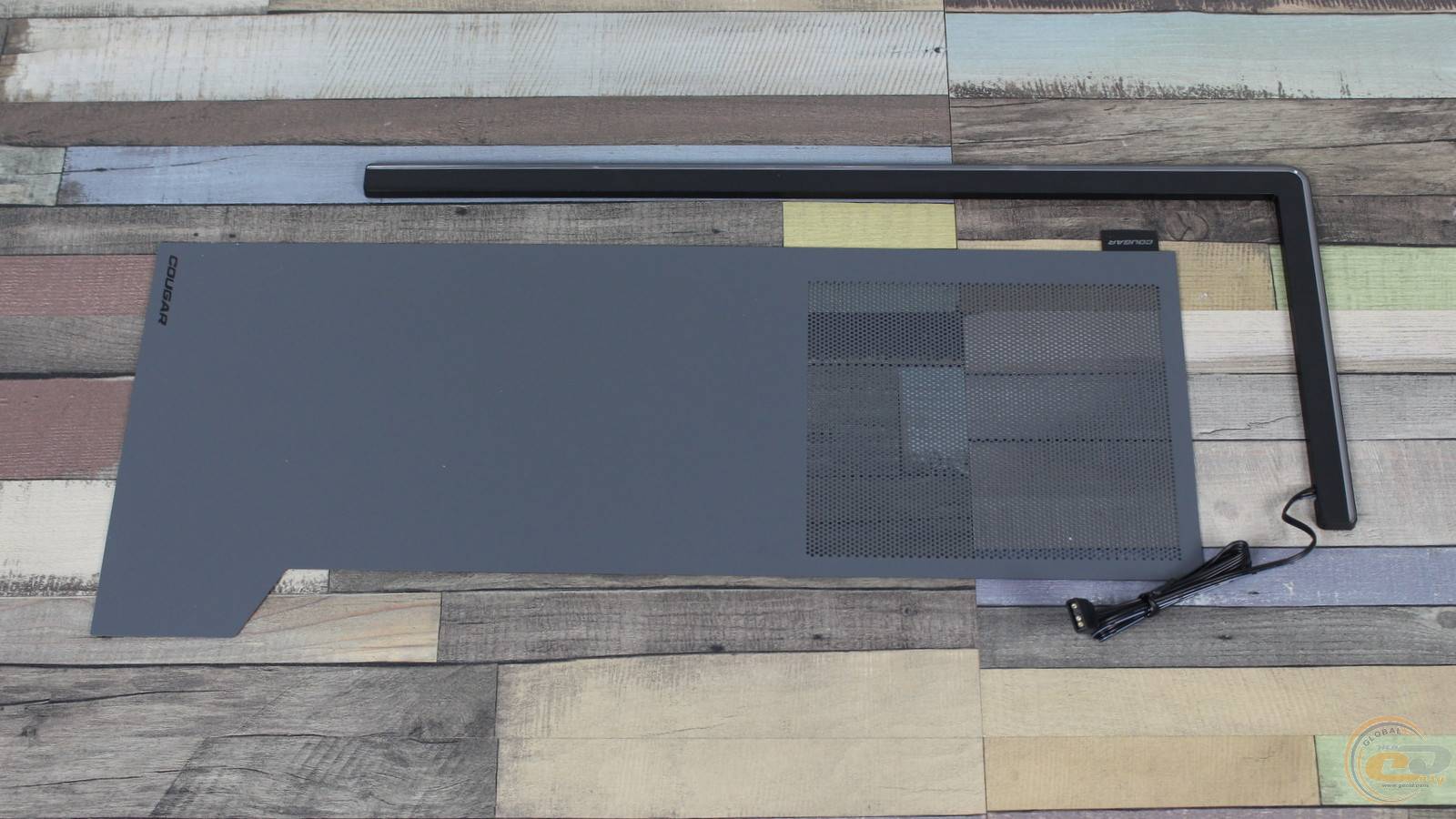

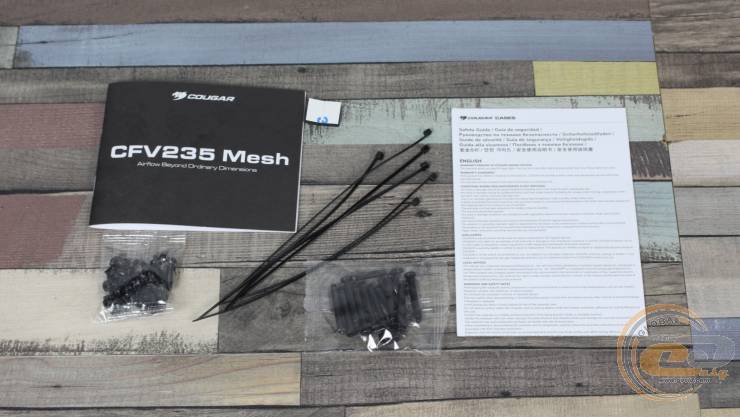

В их числе: два набора винтов, одноразовые стяжки, мягкие накладки на кронштейн для видеокарт, бумажная документация, LED-лента и крышка с магнитным крепежем, которая устанавливается над блоком питания.

Внешний вид

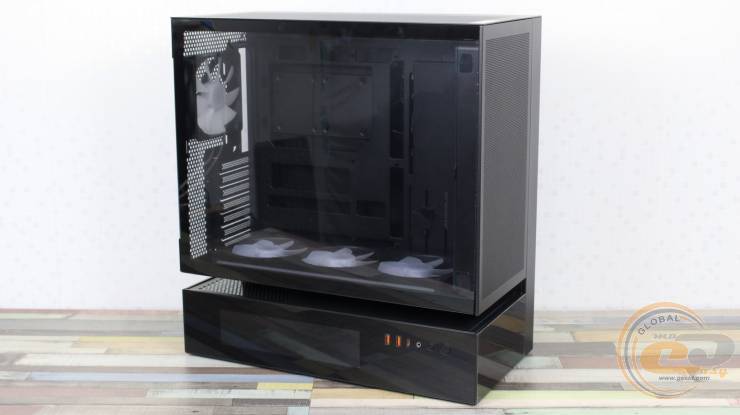

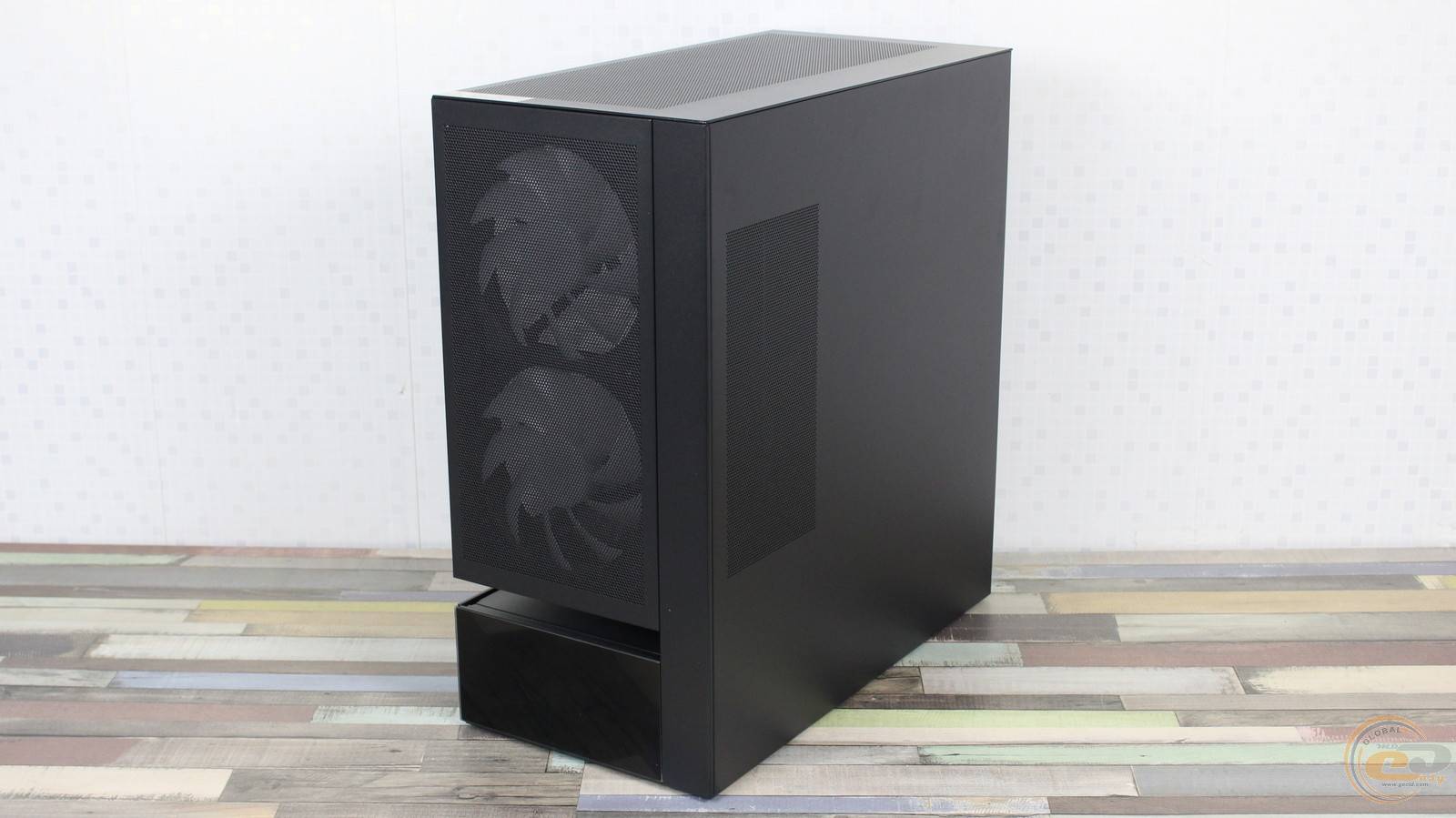

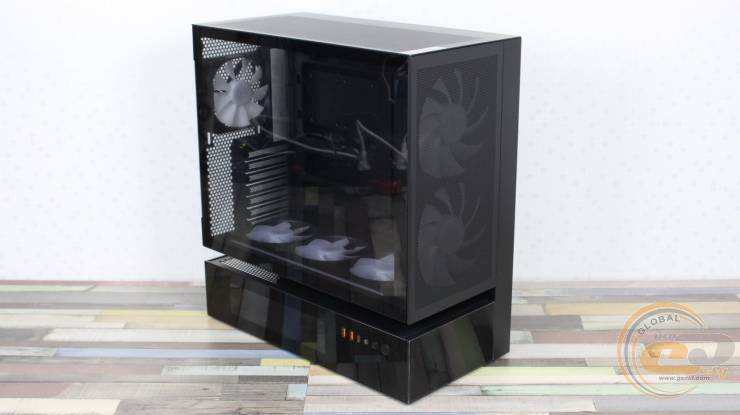

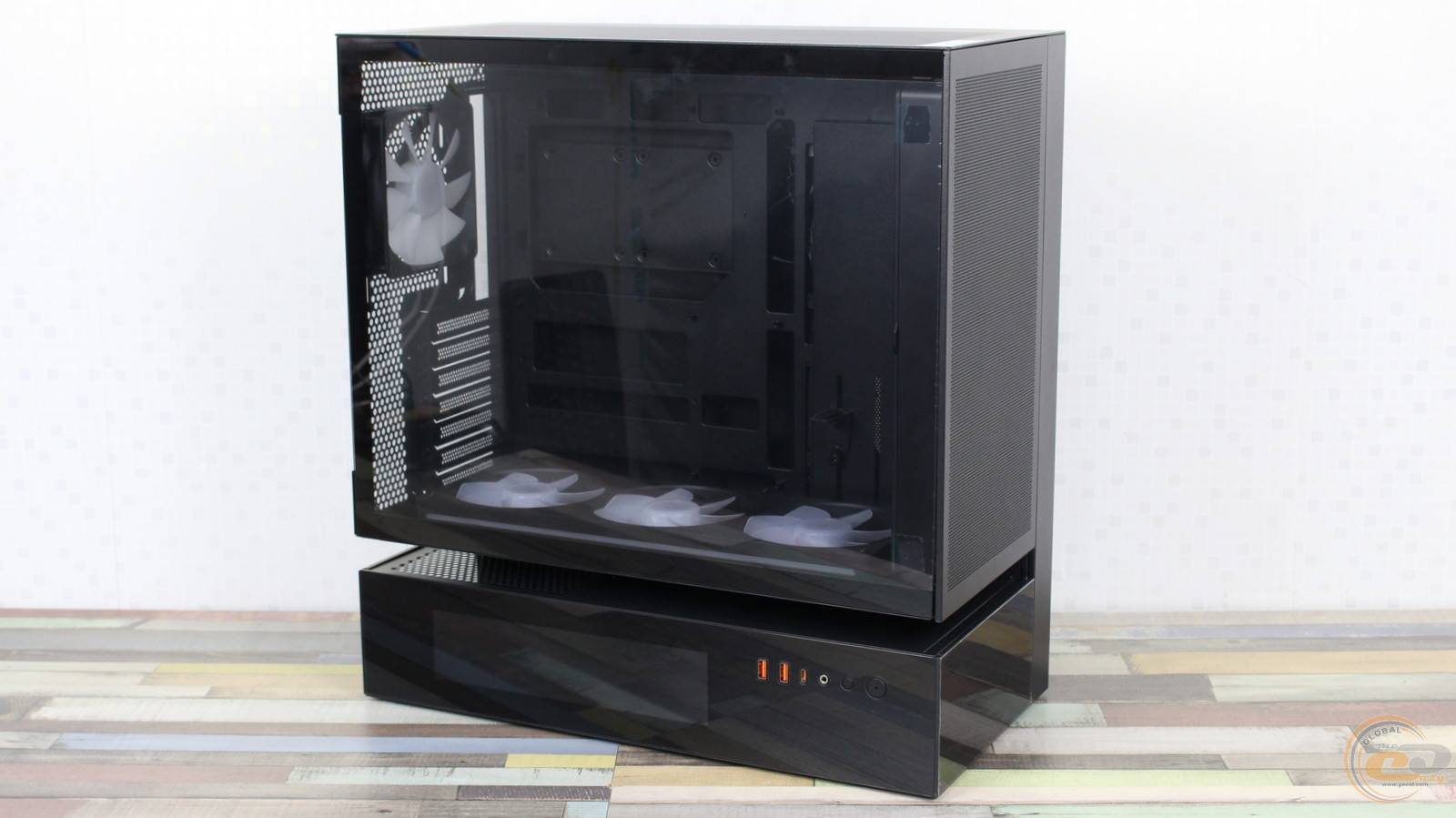

Корпус COUGAR CFV235 Mesh Vision Black поделен на два отсека, причем не только внутри, но и снаружи.

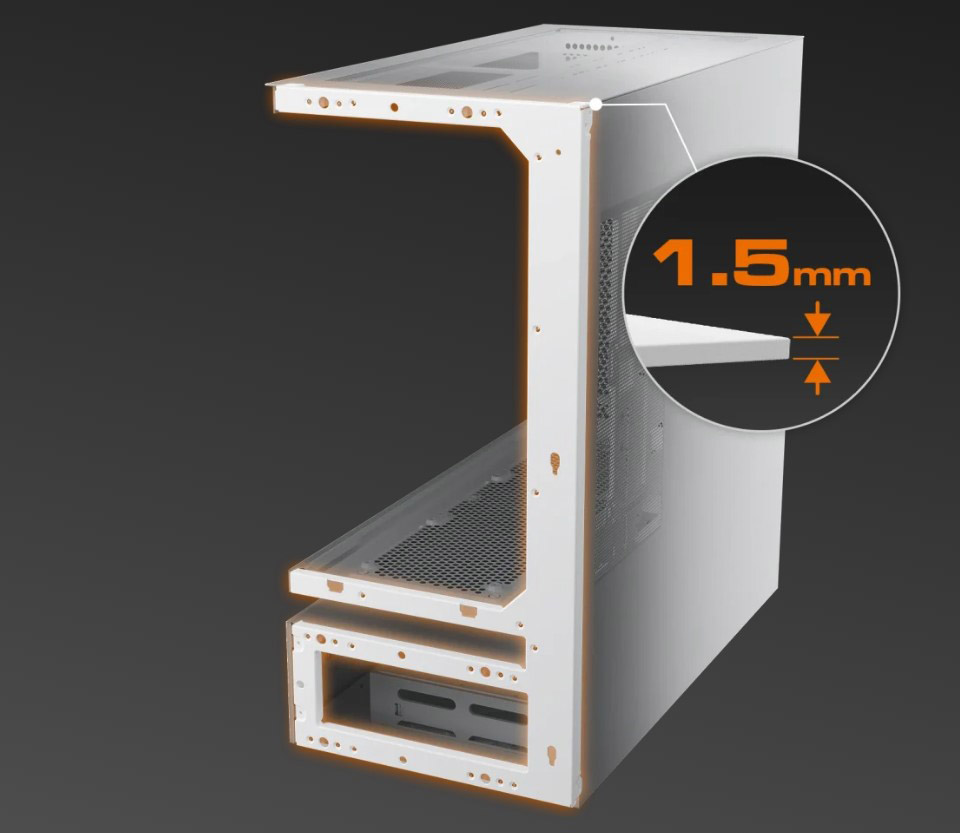

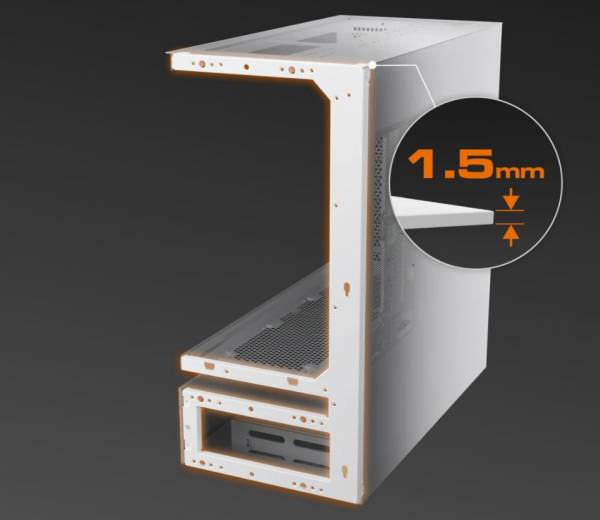

Чтобы со временем верхняя часть не проседала под тяжестью комплектующих, производитель оснастил конструкцию стальной рамой толщиной 1,5 мм.

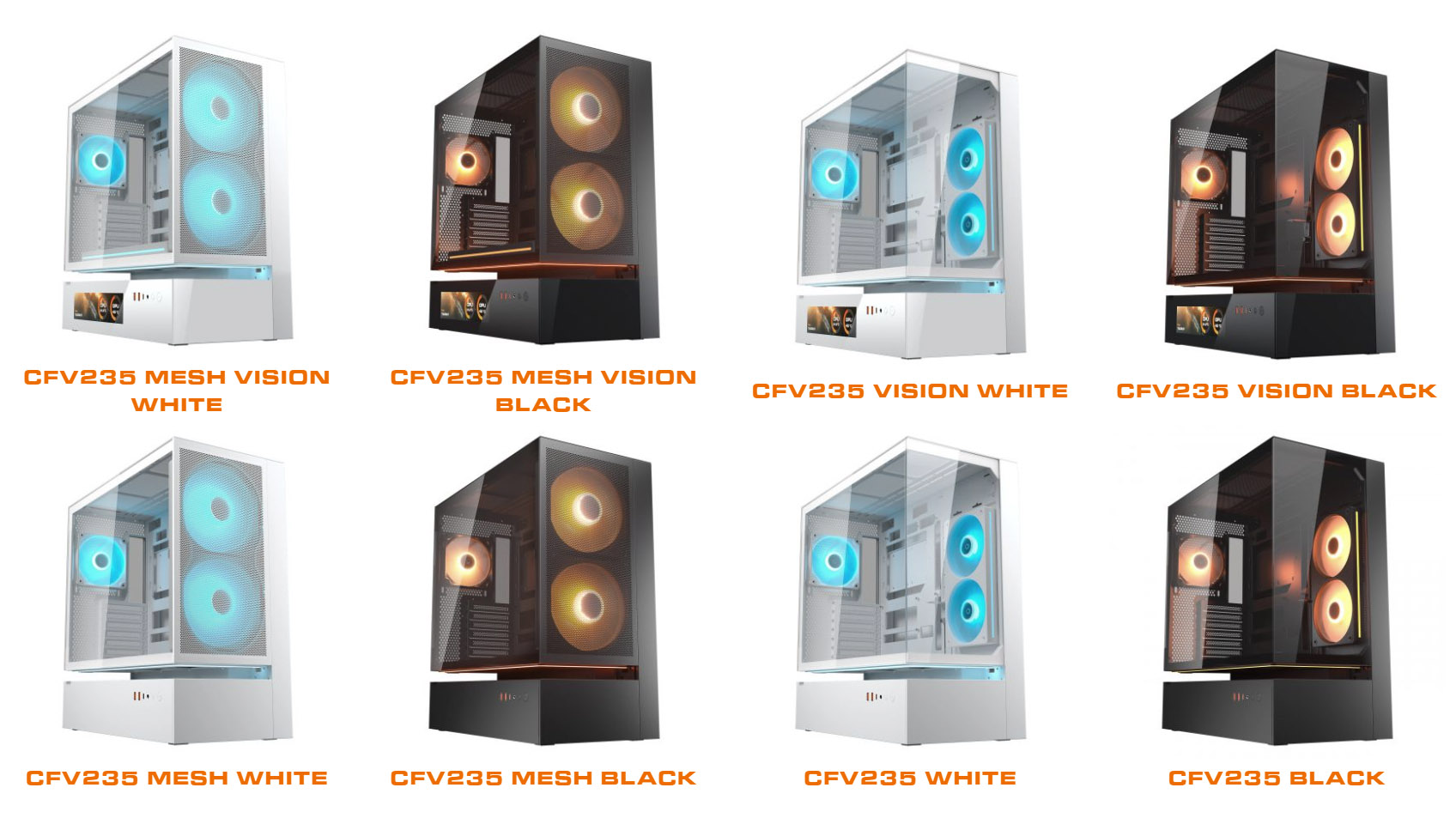

Само устройство доступно в продаже как с бонусами в виде перфорированной передней панели (Mesh) и дисплея на боковой стороне (Vision), так и без них, причем в разных комбинациях. Нам достался максимально укомплектованный вариант за ₴11 000, тогда как аналогичное устройство без дисплея и со стеклянной передней панелью обойдется почти вдвое дешевле – ₴5800. При этом размеры во всех случаях неизменны: 460 х 235 х 493 мм.

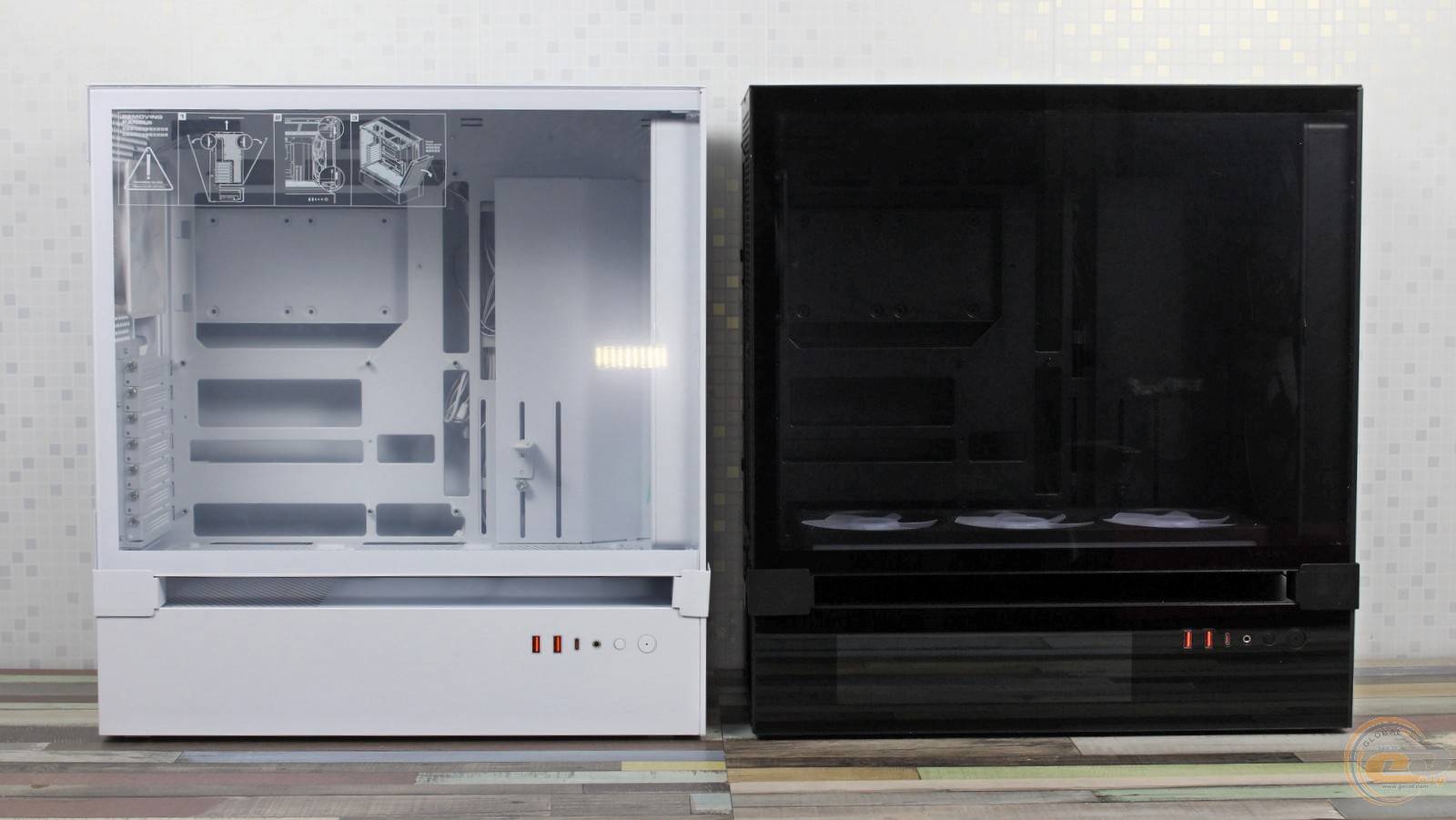

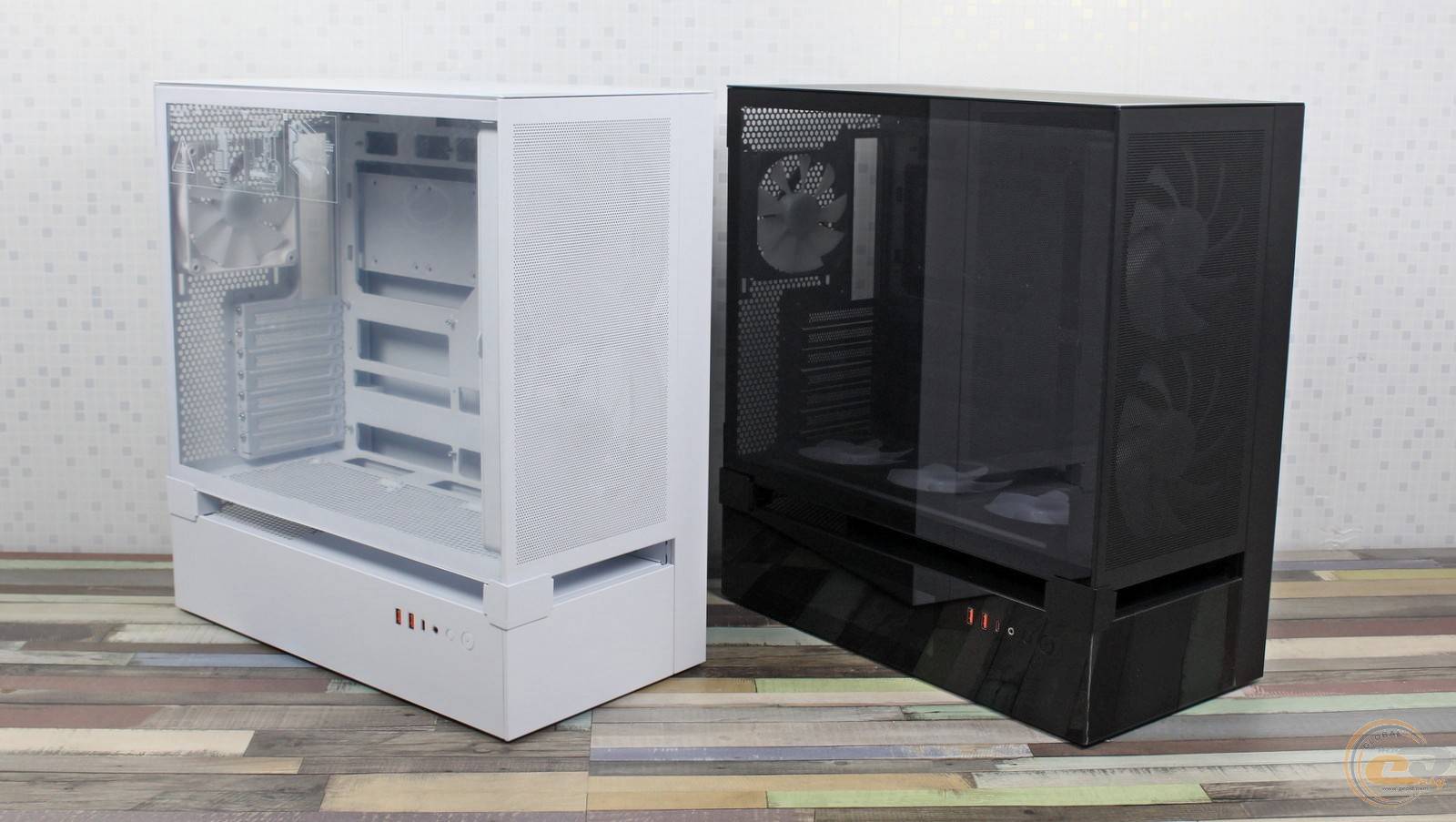

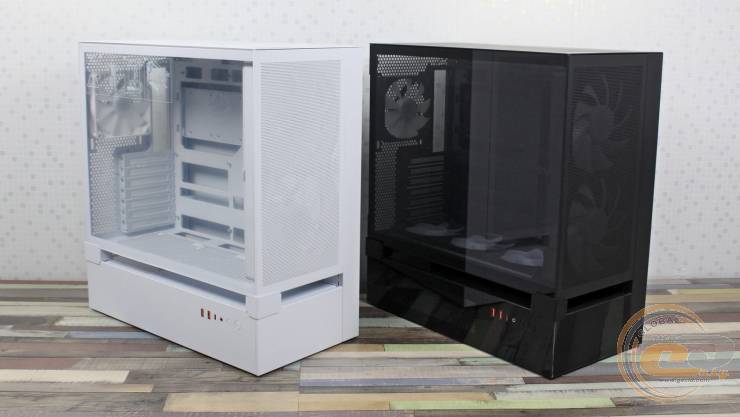

Вдобавок, покупателю доступны и белые версии, которые в зависимости от комплектации обойдутся на ₴200-500 дороже.

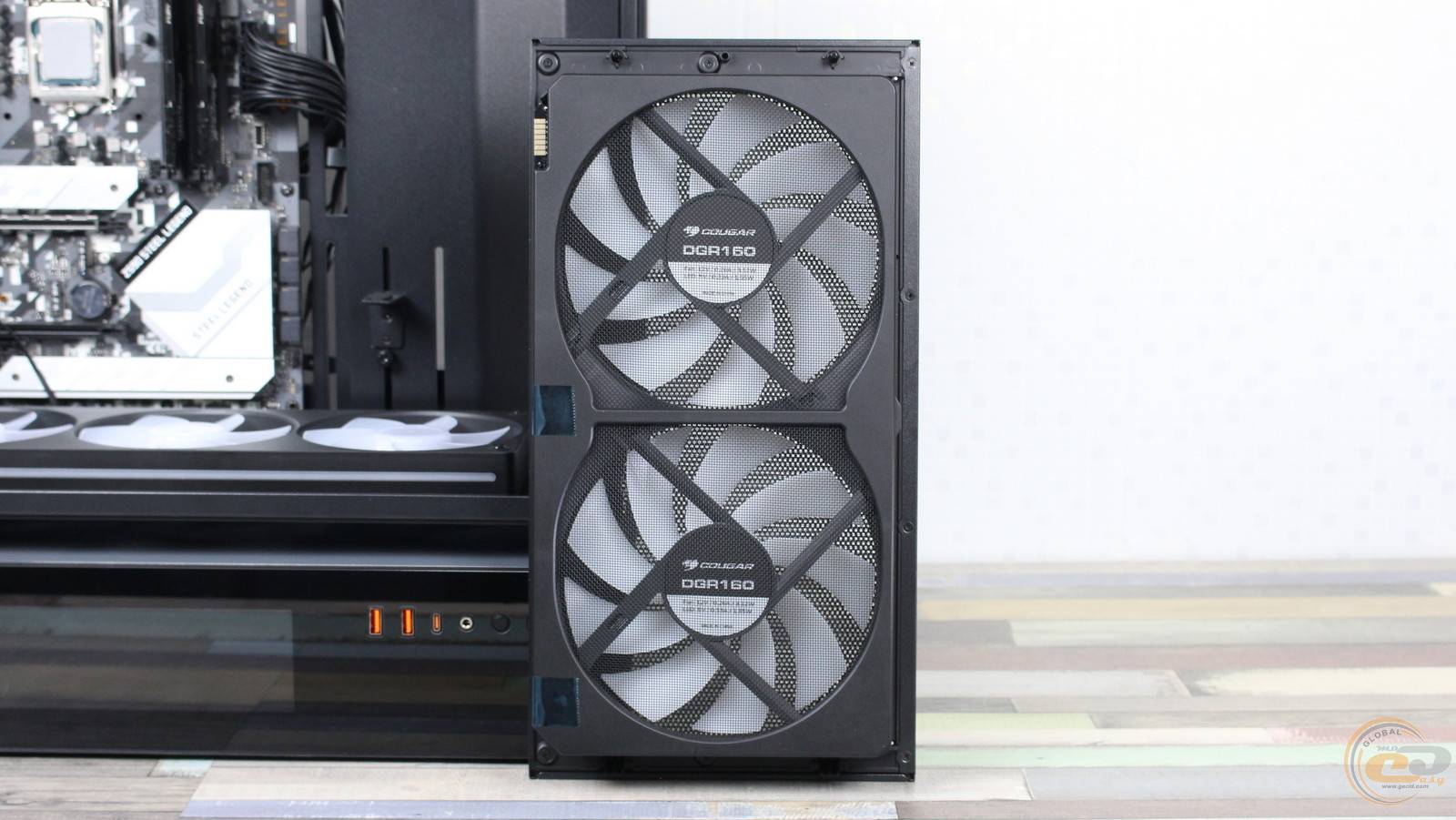

Позади перфорированной передней панели в Mesh-версии установлена пара 160-мм передних вентиляторов.



Сама панель является откидной и фиксируется на корпусе штифтами и парой винтов изнутри. Благодаря такому подходу пользователь может легко получить доступ к пылевому фильтру.

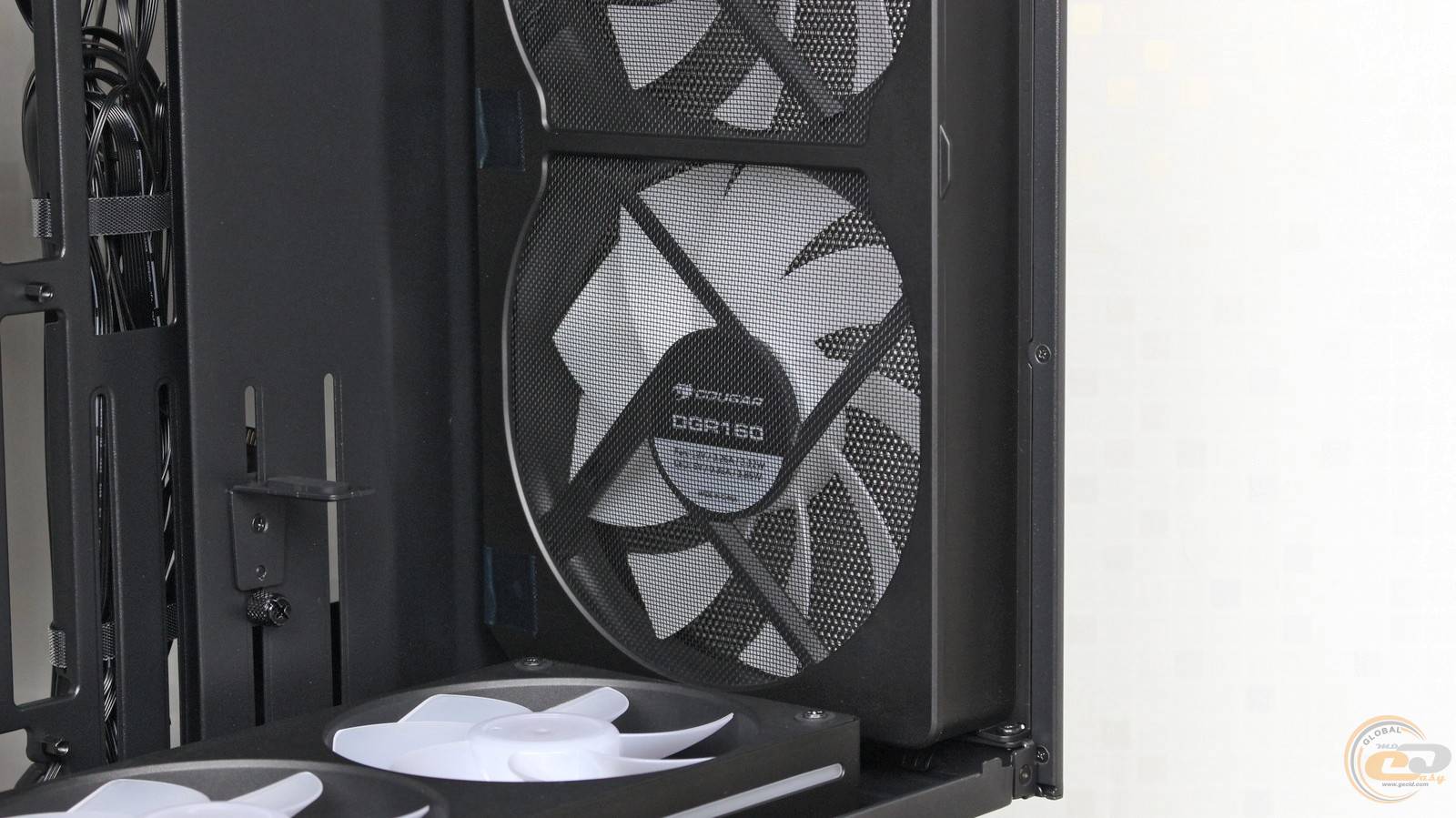

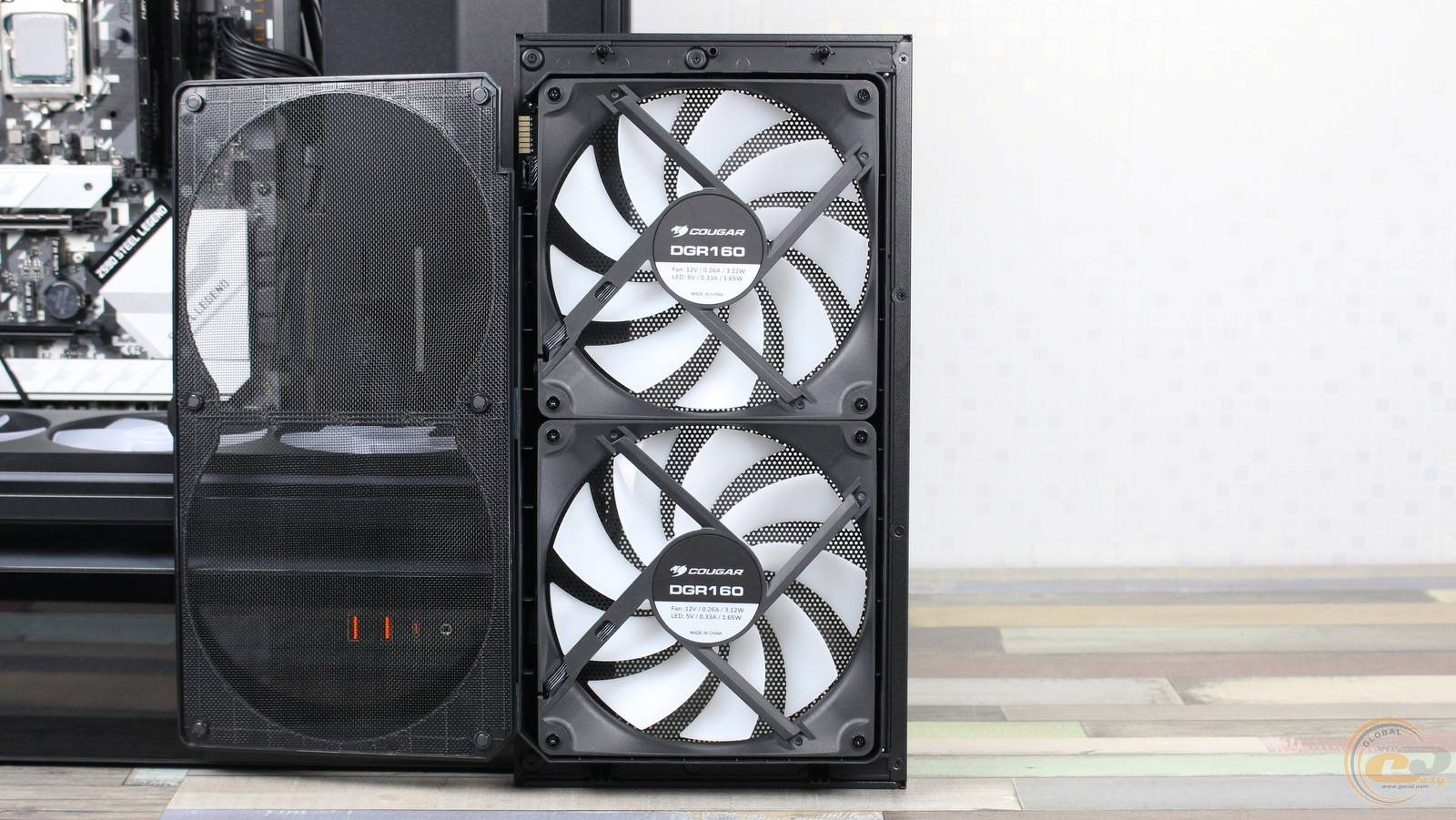

Последний держится на шести магнитах и дополнительно зафиксирован клеящимися лентами. Под ним можно рассмотреть вертушки Cougar DGR160, получившие светлые лопасти, ARGB-подсветку и ШИМ-регулировку скорости вращения в пределах от 500 до 1200 об/мин. Что касается энергопотребления, то электродвигатель нуждается в 3,12 Вт (0,26 А при 12 В), тогда как светодиоды — до 1,65 Вт (0,33 А при 5 В).

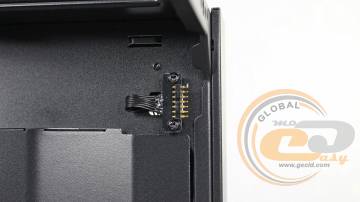

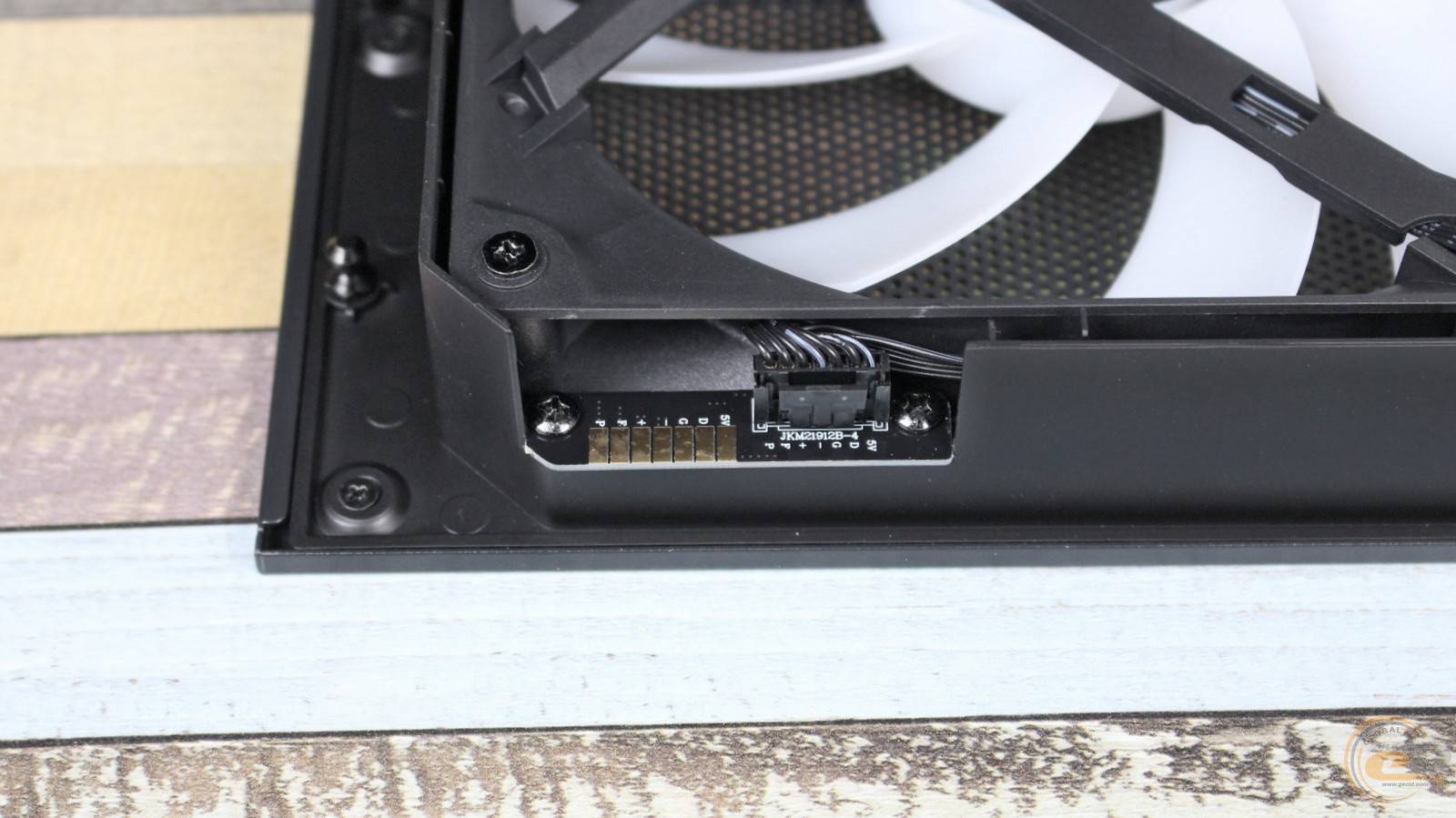

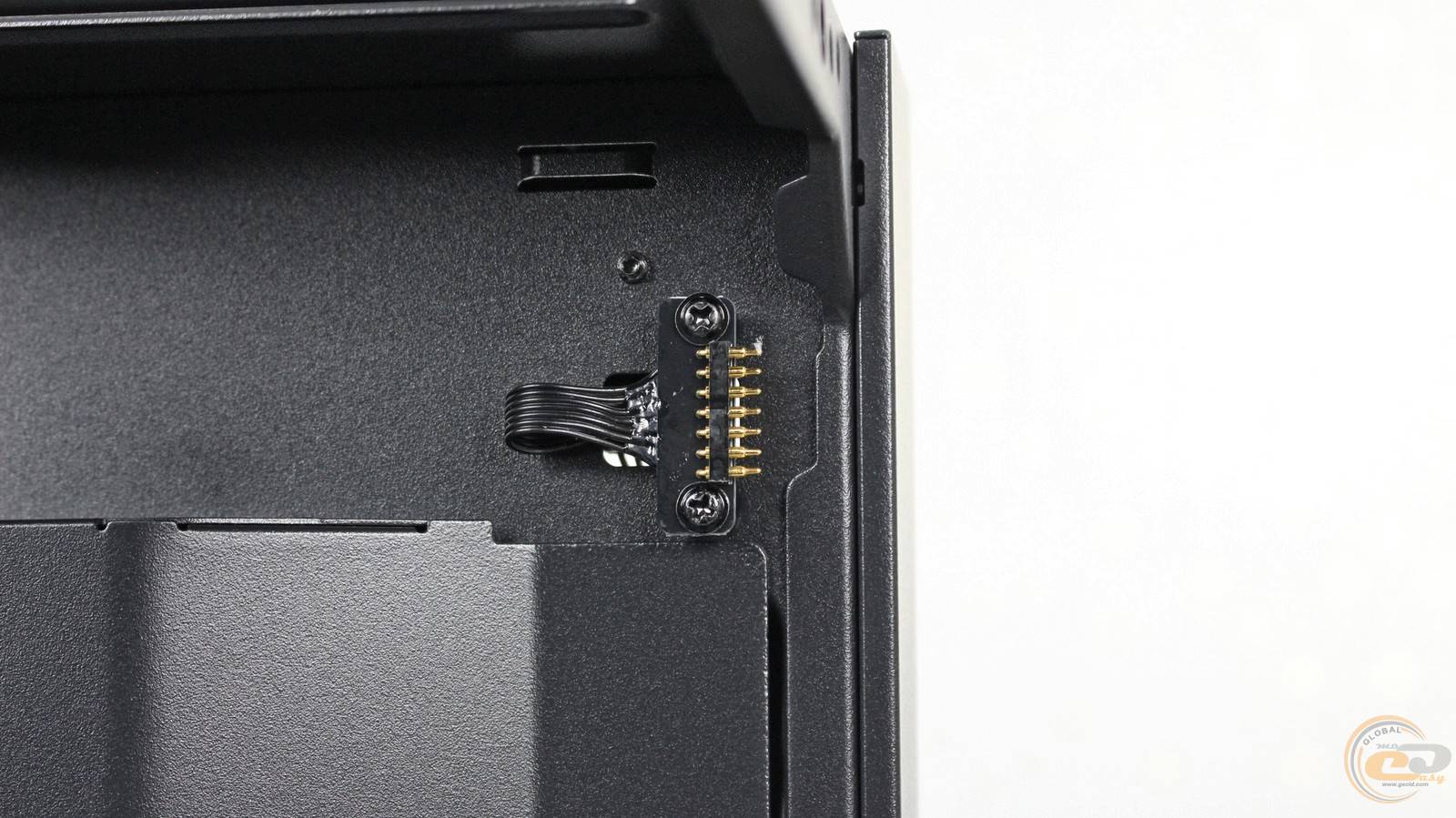

Для передачи электроэнергии вентиляторов служит площадка с семью контактами.

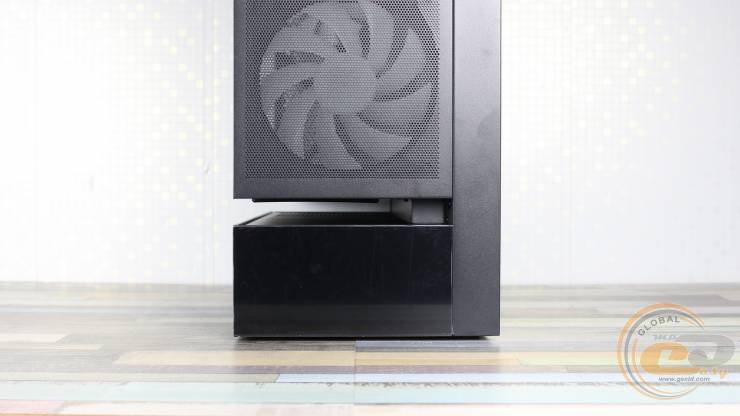

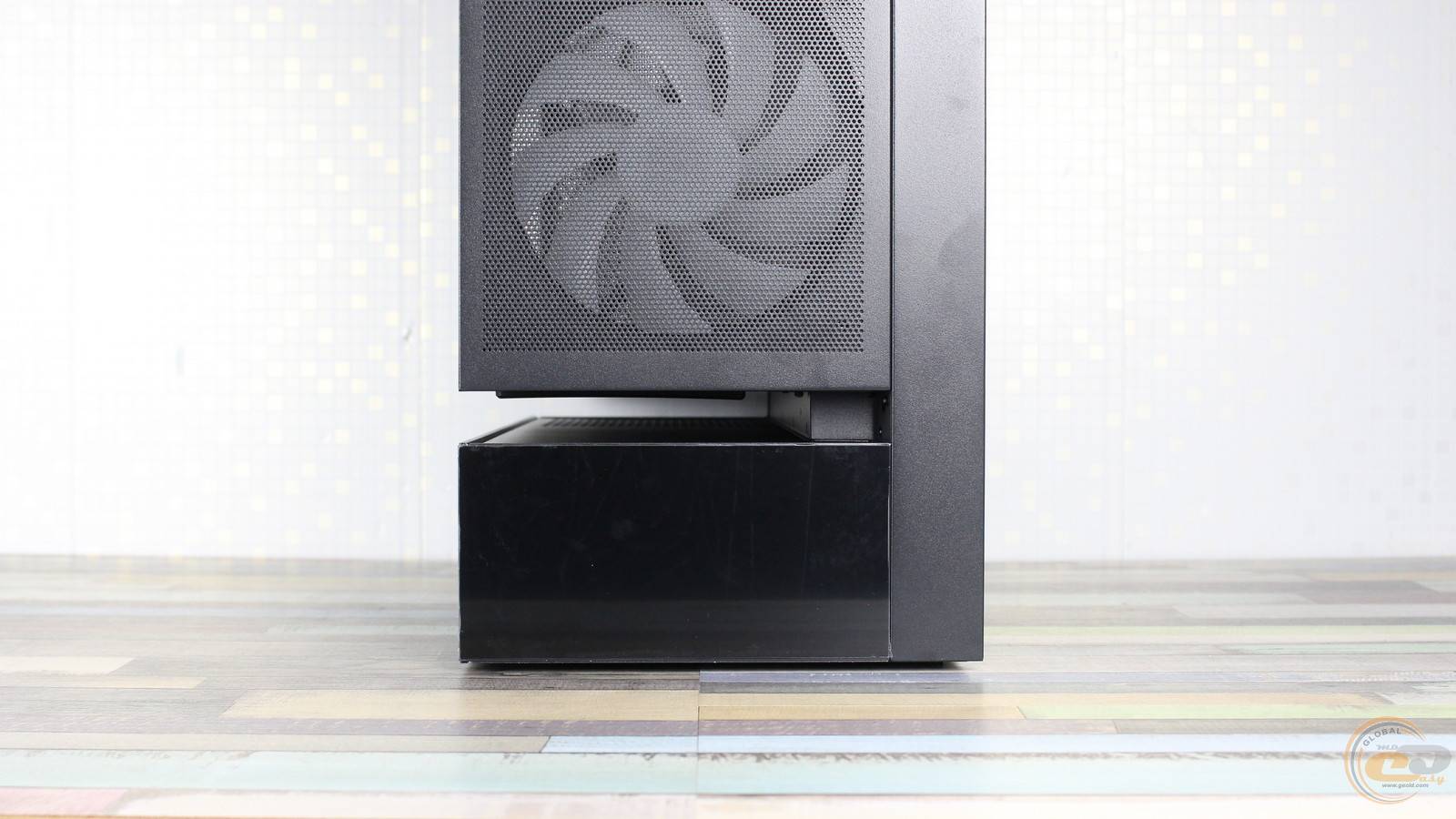

В то же время, нижняя часть передней панели сделана из стекла и таким образом гармонично дополняет низ боковины. Впрочем, это особенность исключительно моделей с приставкой «Vision».

Верхняя панель фиксируется девятью штифтами, поэтому ее очень легко снять. Большая площадь перфорации позволяет установить здесь пару 140-мм или три 120-мм пропеллера. Если же в планах будет установка СЖО, то это единственная подходящая для этого зона. Причем сюда поместятся как топовые 360 мм и 280 мм, так и более компактные модели.

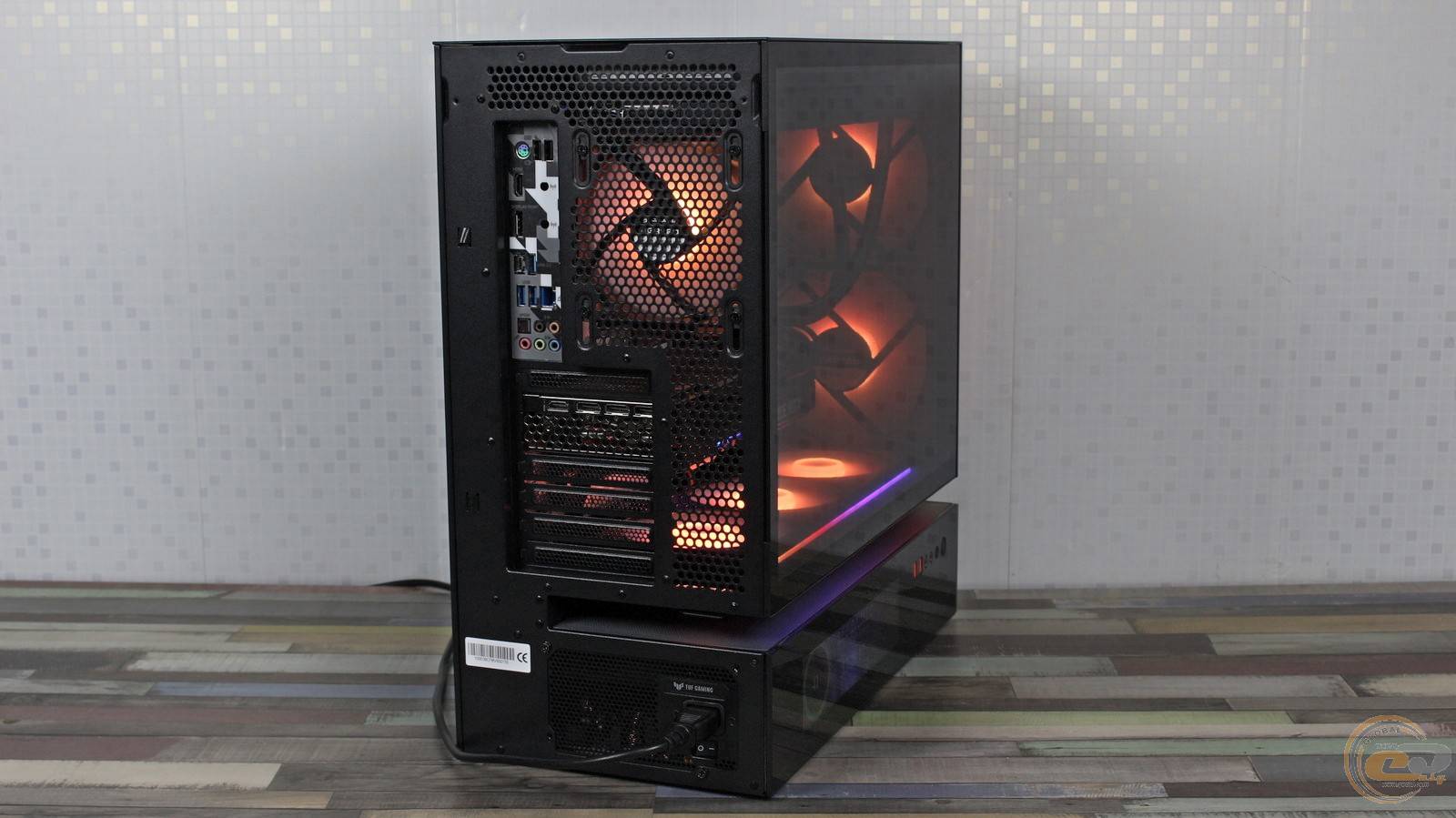

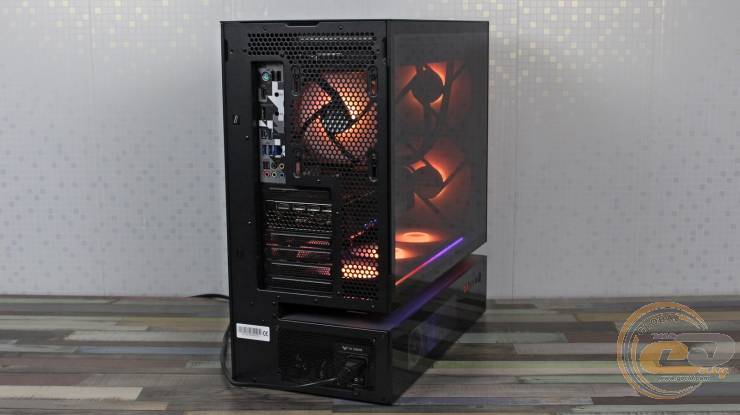

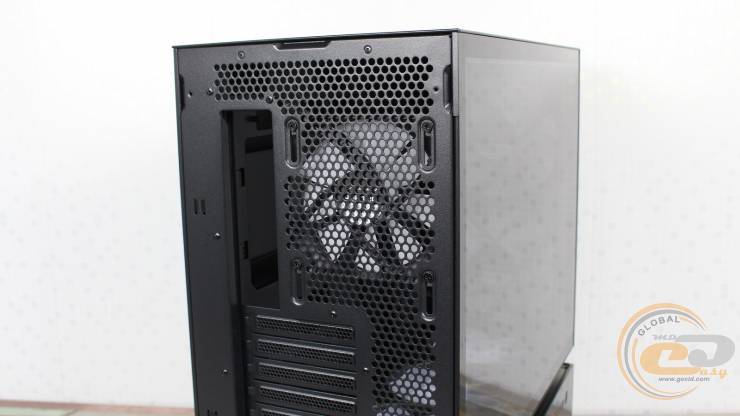

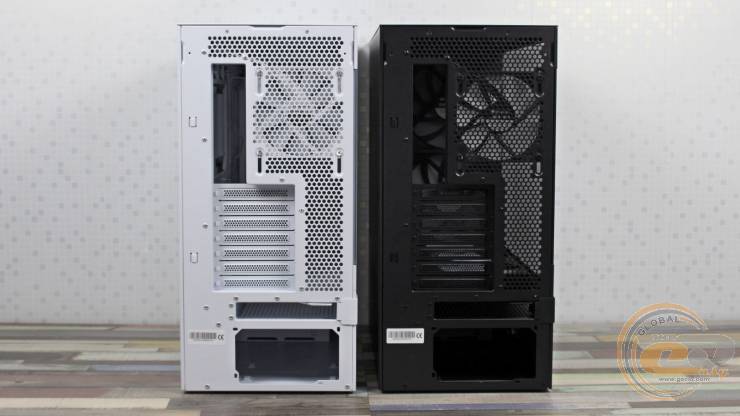

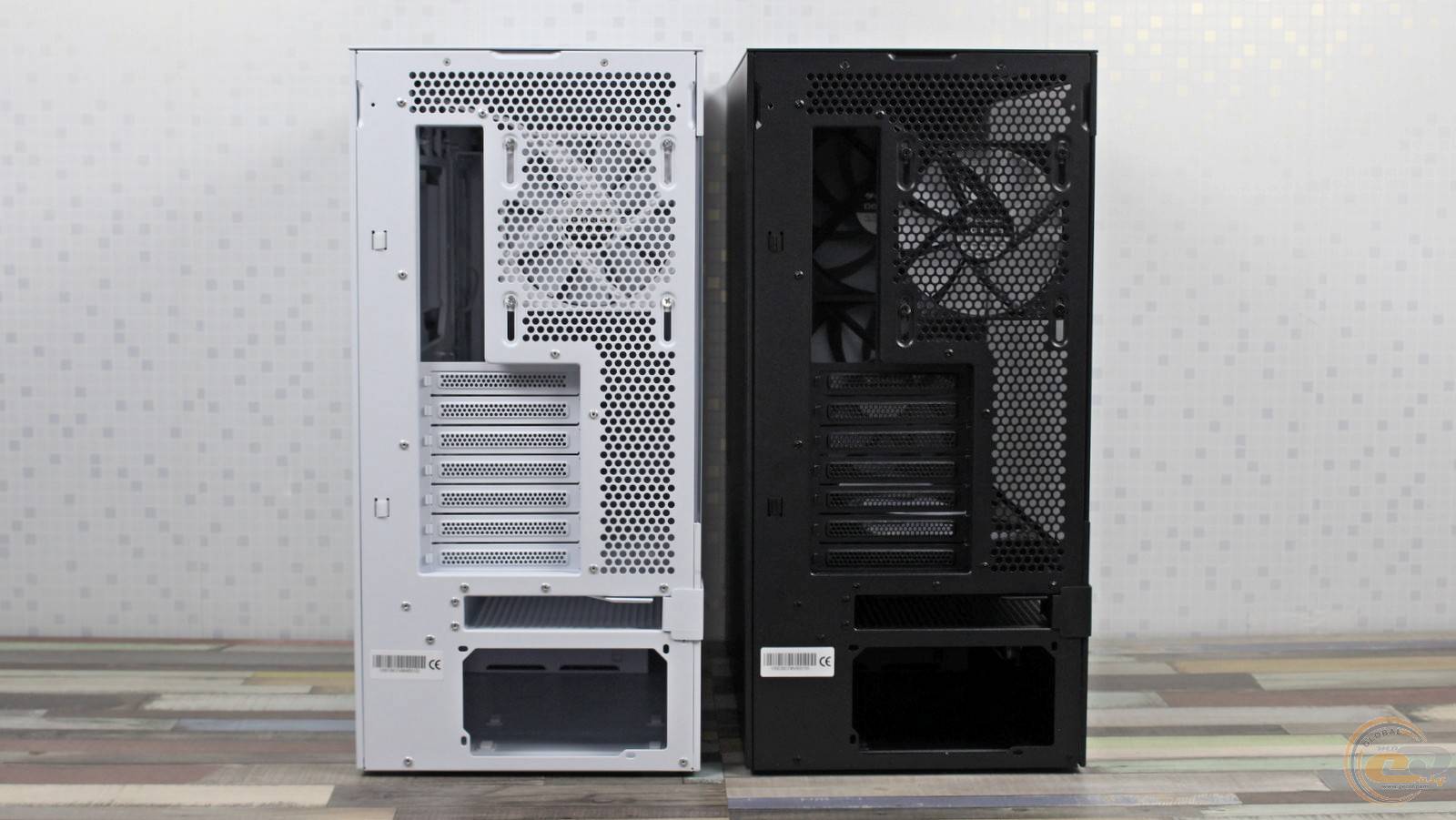

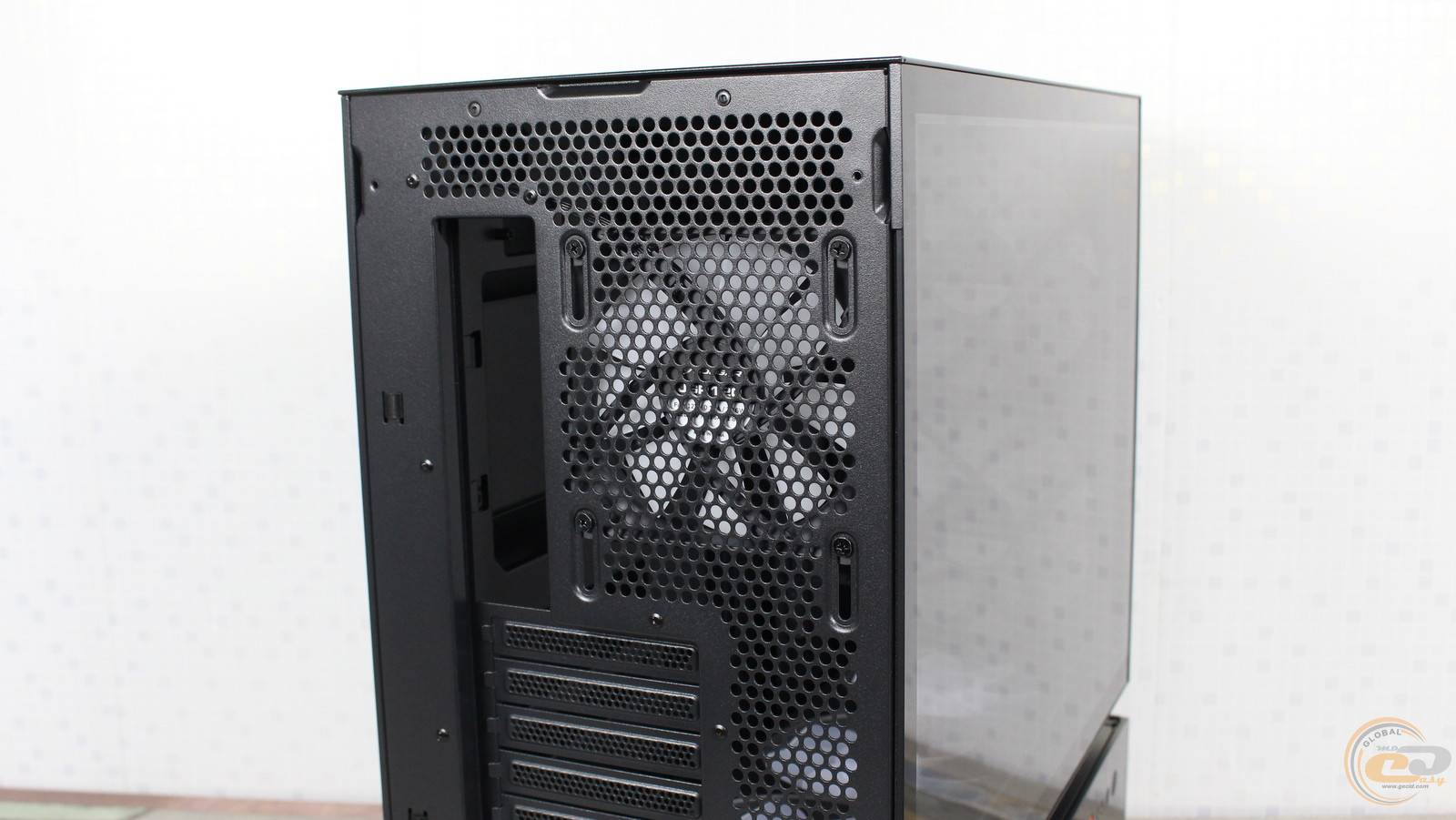

Что касается тыла COUGAR CFV235 Mesh Vision Black, то его компоновка довольно привычная. Справа сверху расположен 120-мм вентилятор с возможностью регулировки положения по высоте. Его светлые лопасти намекают на наличие LED-подсветки, а скорость регулируется в пределах от 500 до 1400 об/мин.

В свою очередь семь слотов расширения получили многоразовые перфорированные заглушки. А снизу располагается блок питания, причем имеющиеся отверстия предполагают его монтаж исключительно вентилятором вверх. Кстати, это оптимально для устройств с гибридным режимом работы СО, где при остановленном вентиляторе тепло будет выходить наружу естественным способом.

Учитывая такое расположение блока питания, неудивительно, что на дне мы не обнаружили никаких перфораций – всего четыре мягкие ножки по углам корпуса.

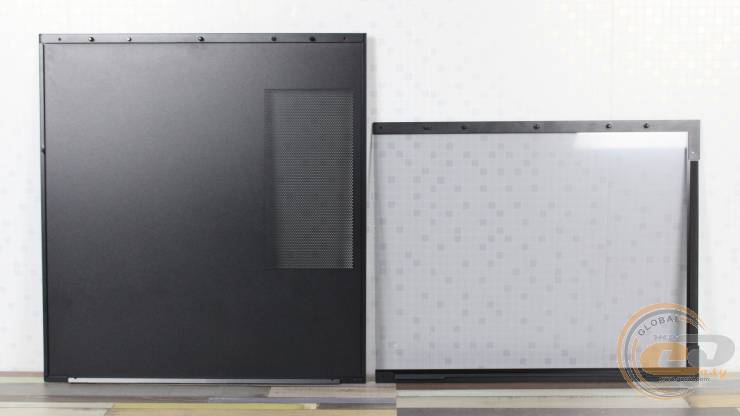

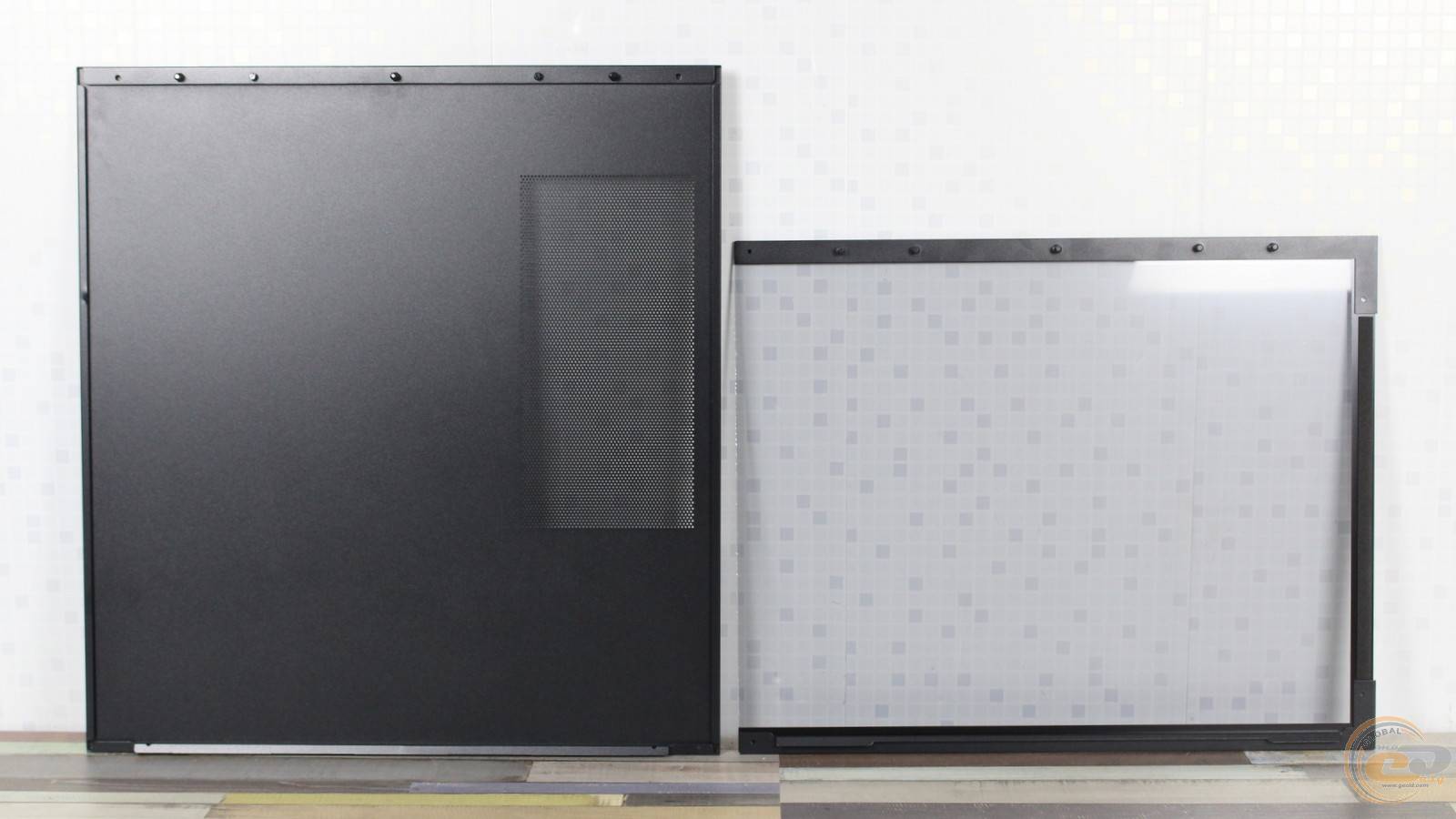

И, в завершение внешнего обзора – несколько слов о боковых панелях. Права выполнена из цельного металлического листа толщиной 0,79 мм – это не самый маленький показатель, но и далеко не рекордный. На ней предусмотрены перфорации, очевидно рассчитанные на установку сзади пары 120-мм пропеллеров.

Фиксация панели осуществляется безвинтовым способом с помощью штырей в верхней части и направляющей внизу. Аналогичным образом реализовано и крепление 3-мм стеклянной боковины.

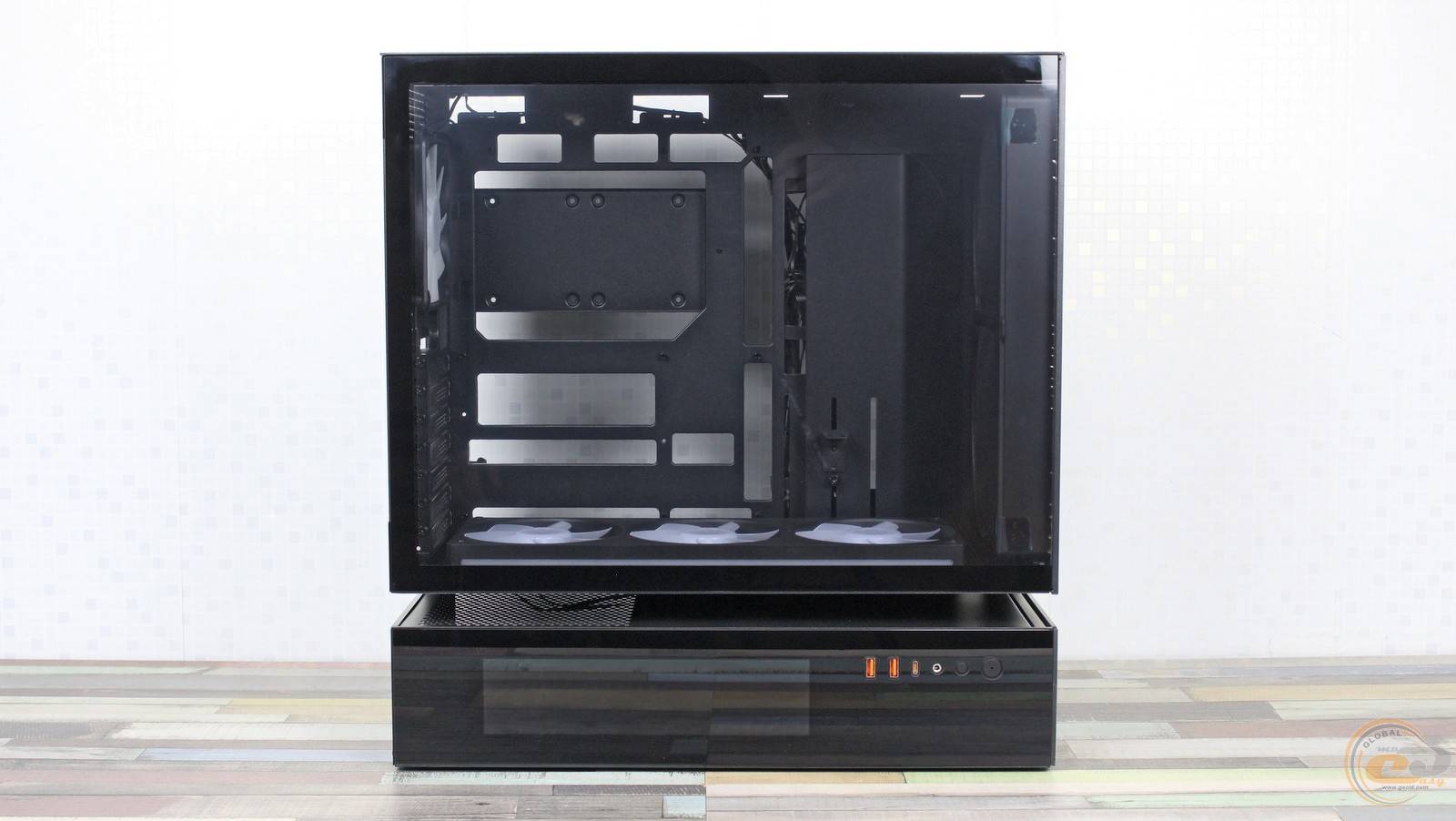

Под ней снизу есть еще одно стекло, дополненное дисплеем и набором кнопок и разъемов.

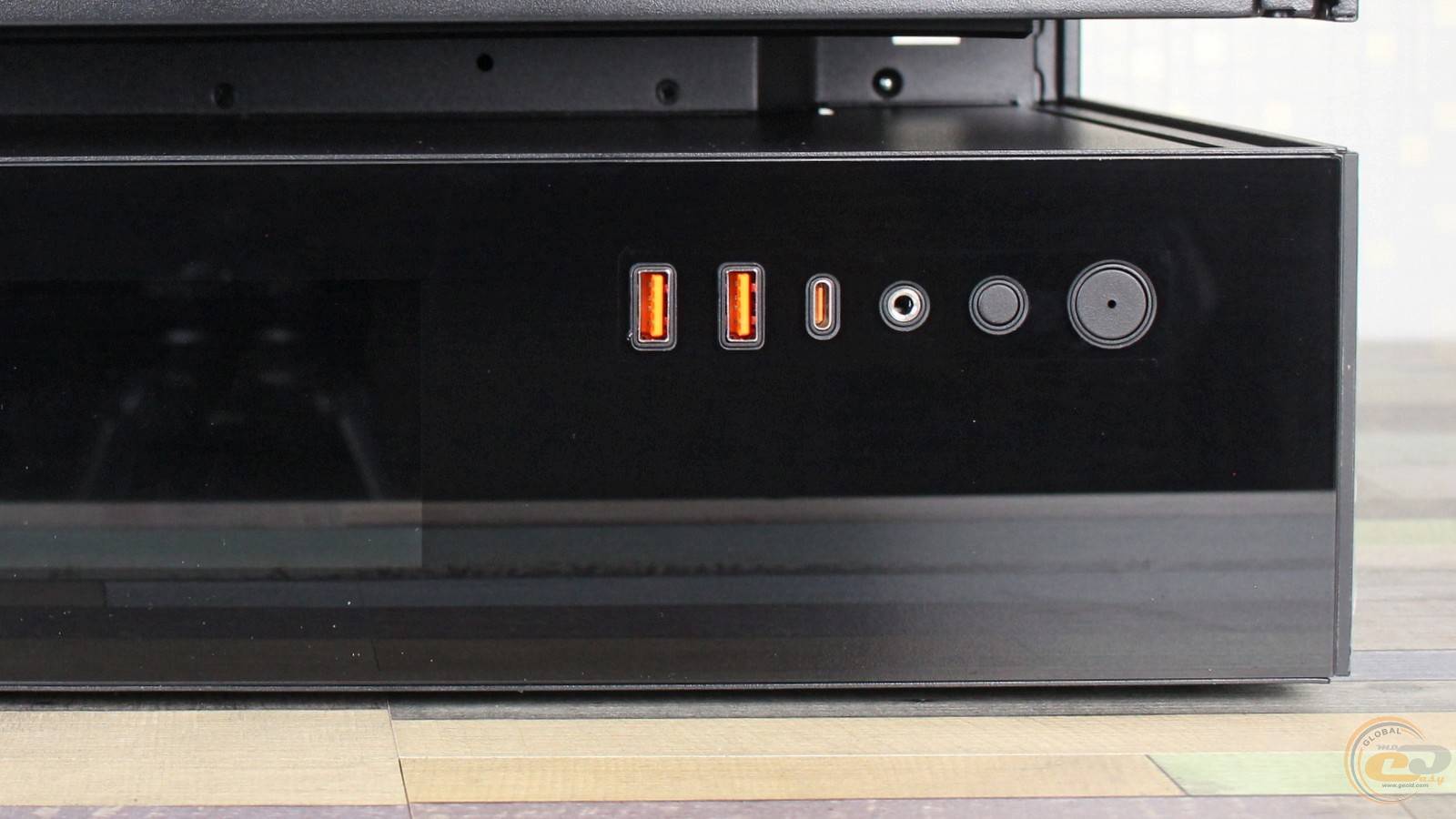

Оранжевые подкладки USB-портов привлекательно смотрятся на черном фоне. Таким образом обозначены 20-гигабитный USB 3.2 Gen 2x2 Type-C и пара 5-гигабитных USB 3.0 – отличный набор для подключения разнообразных девайсов. Рядом есть комбинированный 3,5-мм аудиопорт, а также кнопки управления LED-подсветкой и включение со встроенным индикатором питания – обе имеют короткий и четкий ход.

Что касается встроенного дисплея, то это вытянутая 9,2" IPS-матрица с высоким разрешением 1920 х 462 пикселей и частотой развертки 60 Гц. К материнской плате он подсоединяется с помощью внутреннего коннектора USB 2.0.

Для настройки используется ПО Cougar LCD Editor, спрятанное в недрах официального сайта производителя. Вкладка «Обзор» позволяет мониторить ключевые показатели в режиме реального времени, «Части» получить базовую информацию об установленных компонентах, а «Настройки» обновить приложение и выбрать язык, среди которых есть и украинский.

Впрочем, наиболее интересны две другие. На вкладке «Экран» можно установить его яркость, изменить ориентацию и выбрать одну из доступных тем. Это позволяет быстро выполнить настройку и получить приятную и информативную картинку. А вкладка «Редактор» предоставляет еще больше возможностей: выбрать фон в формате MP4, JPG, PNG или GIF, добавить поверх текст, данные, диаграмму или иконку.

Поскольку одна из особенностей корпуса — разделение на верхнюю и нижнюю части, то в комплекте предусмотрено два магнитных элемента — панель с перфорацией для монтажа над блоком питания и пылевой фильтр под основной отсек. Кроме того, сюда вставляется комплектная Г-образная LED-лента, которая дополняет свечение вентиляторов – для подвода проводов к ней предусмотрен соответствующий вырез в корпусе.

Внутреннее оборудование

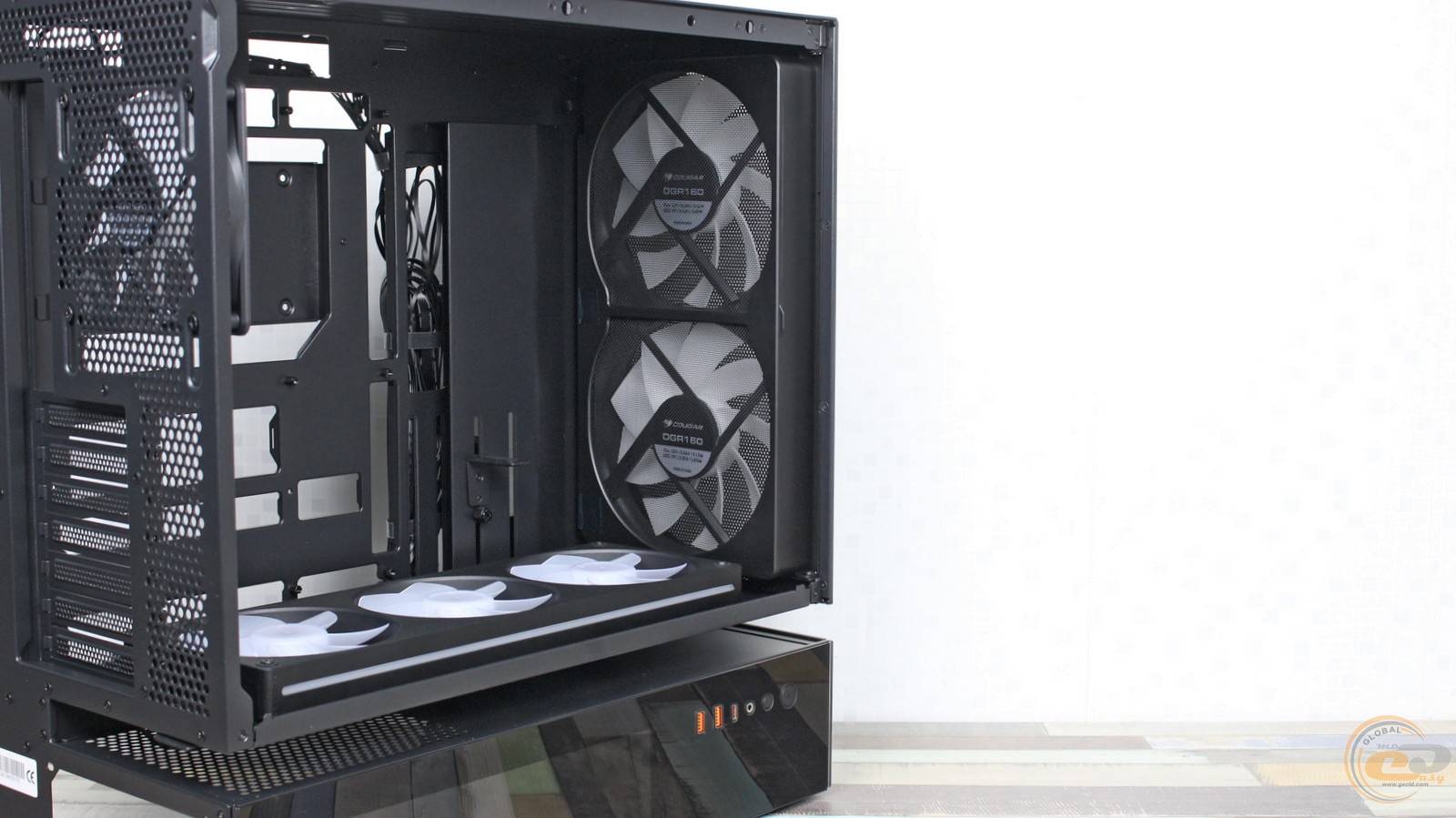

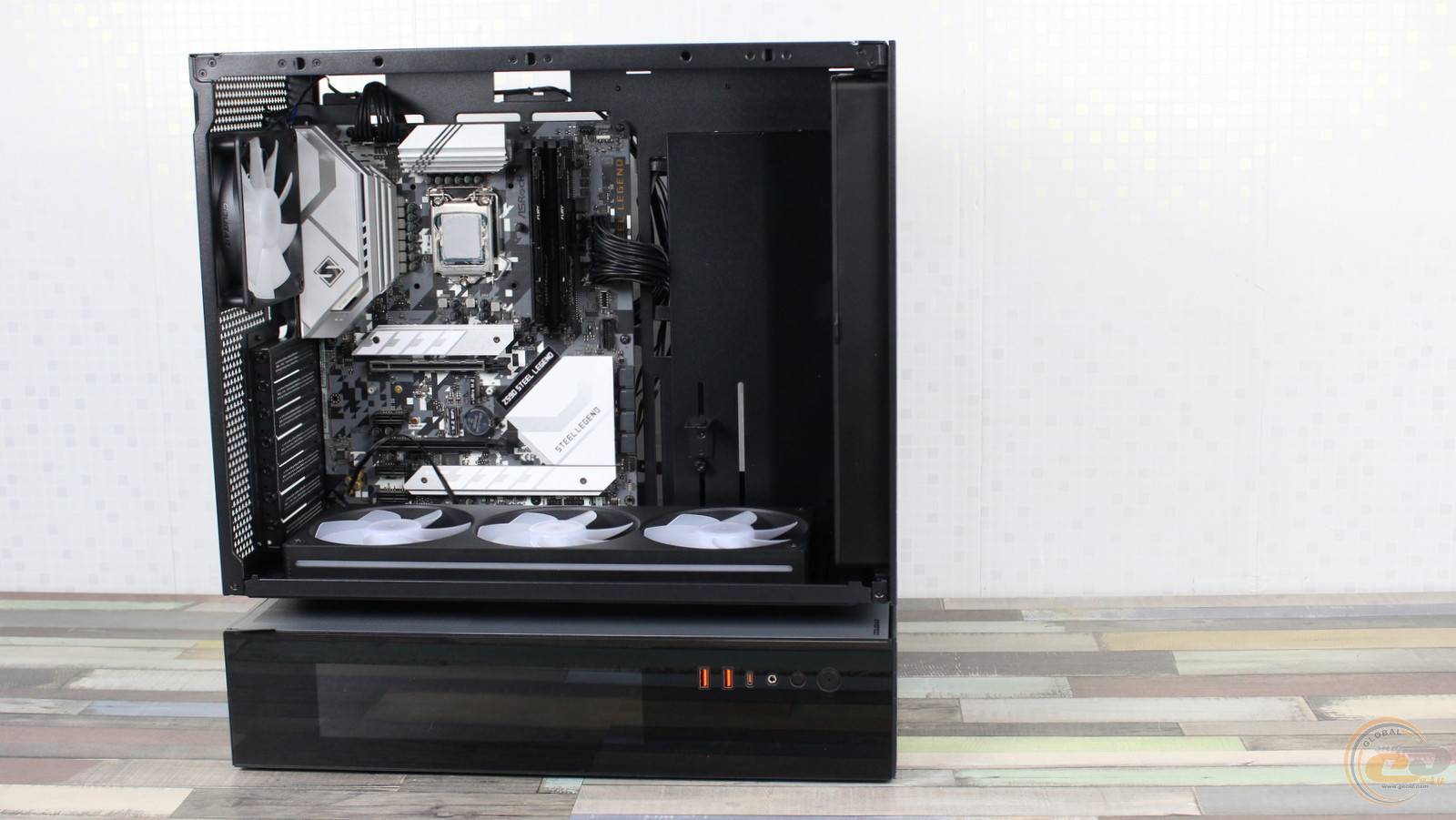

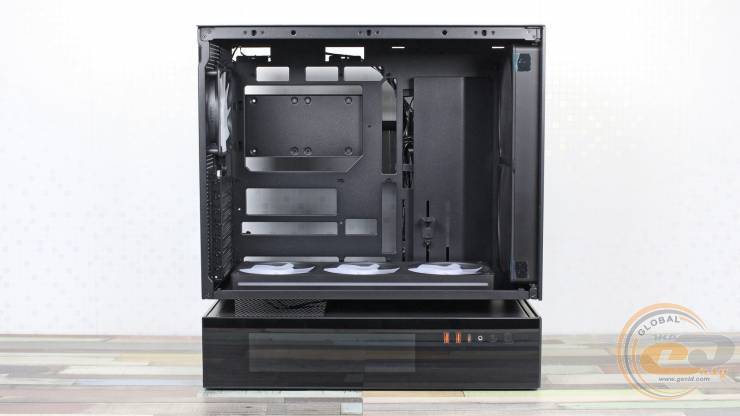

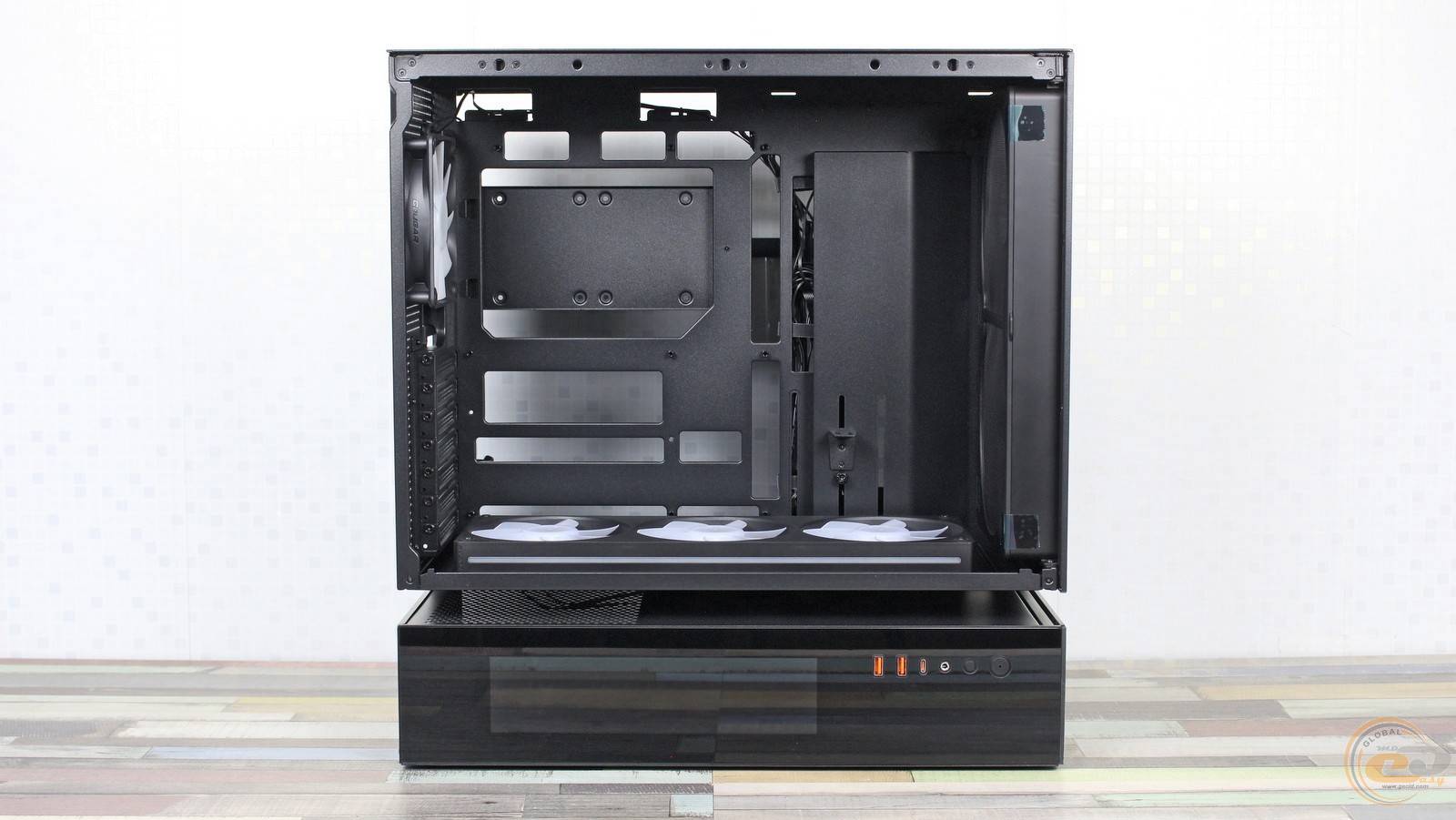

Корпус COUGAR CFV235 Mesh Vision Black может вместить материнскую плату формата CEB, ATX или меньшего формата. А в поддоне предусмотрены вырезы не только для подвода кабелей, но и для установки плат с разъемами с обратной стороны.

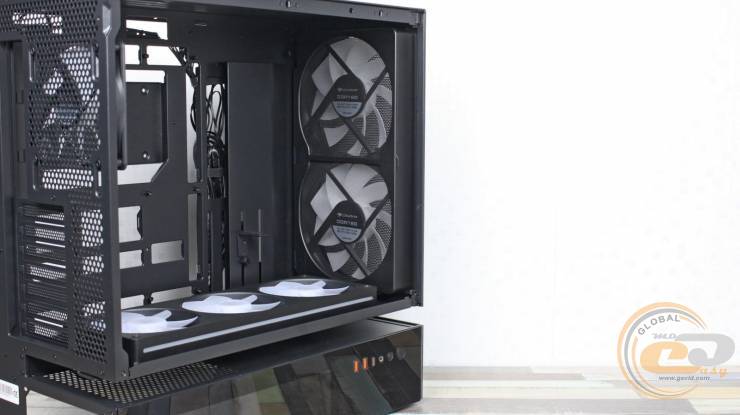

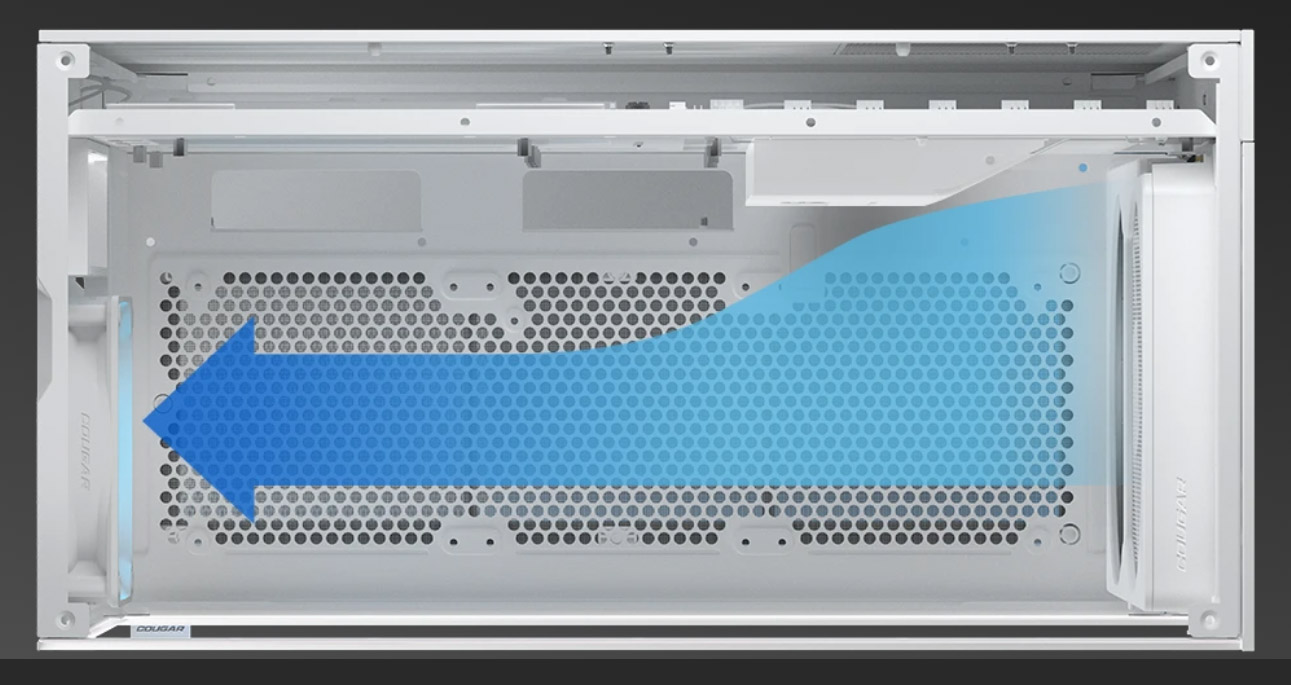

Справа расположена изогнутая металлическая панель, призванная направлять воздушный поток на самые горячие компоненты. На ней, в свою очередь, размещен кронштейн для поддержки габаритной видеокарты с регулировкой по высоте. А чтобы такая конструкция была совместима с адаптерами разной длины, вертикальную пластину можно подвинуть ближе к материнской плате.

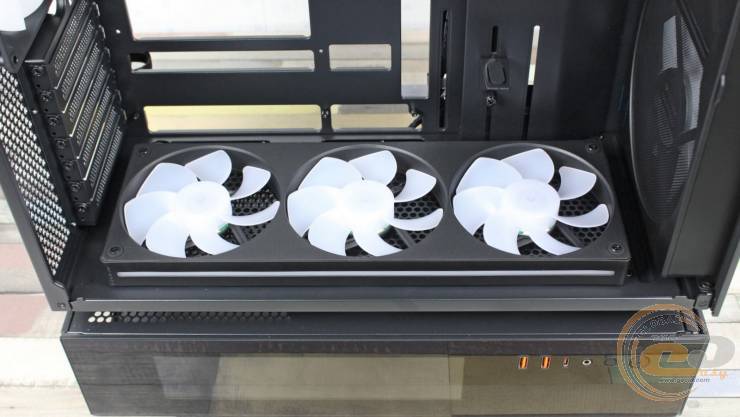

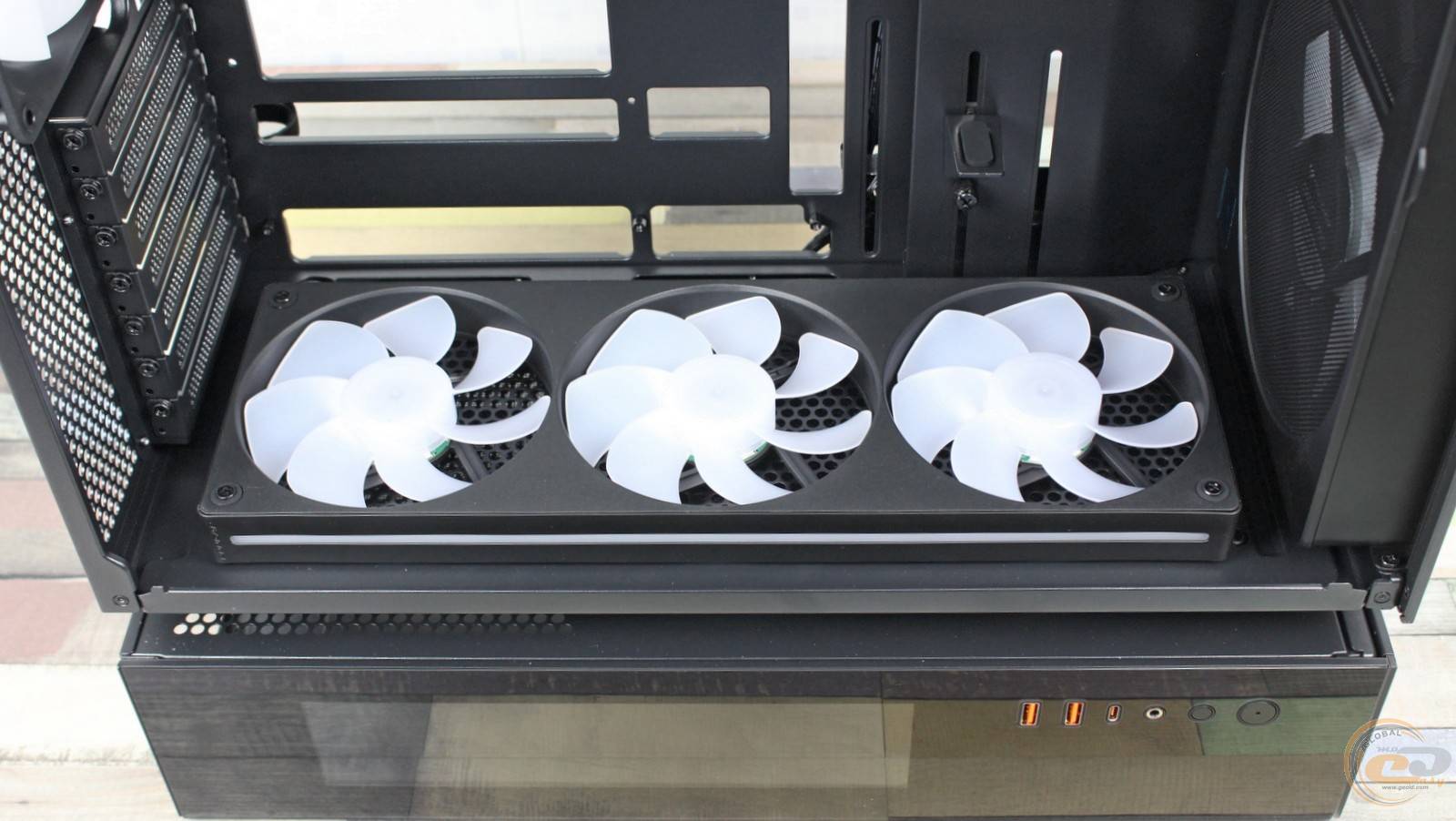

На дне виден набор из трех 120-мм пропеллеров в общей рамке – Unity 360 ARGB PWM. Их наличие здесь должно обеспечить хороший приток воздуха снизу, чего не хватает корпусам с привычной компоновкой. Скорость вращения этой троицы изменяется ШИМ-методом в пределах от 700 до 1600 об/мин. Фиксируется такая конструкция всего четырьмя винтами, а для подачи питания и подсветки имеется по одному коннектору. Впрочем, такой подход имеет свои минусы — при выходе из строя одного из вентиляторов заменять придется весь блок.

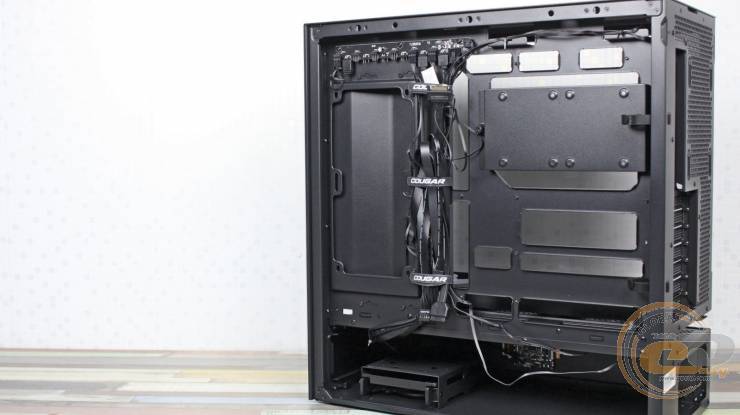

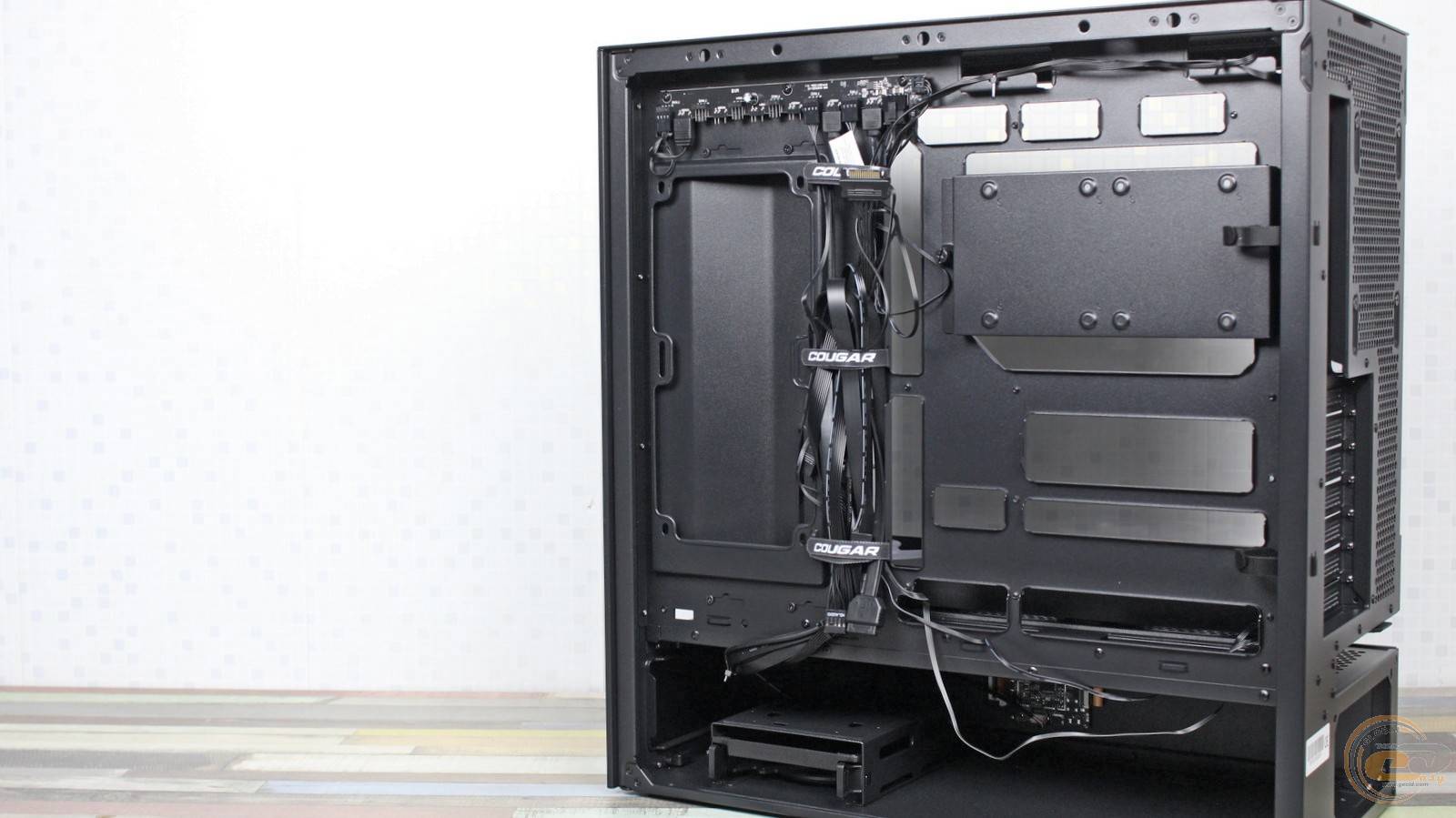

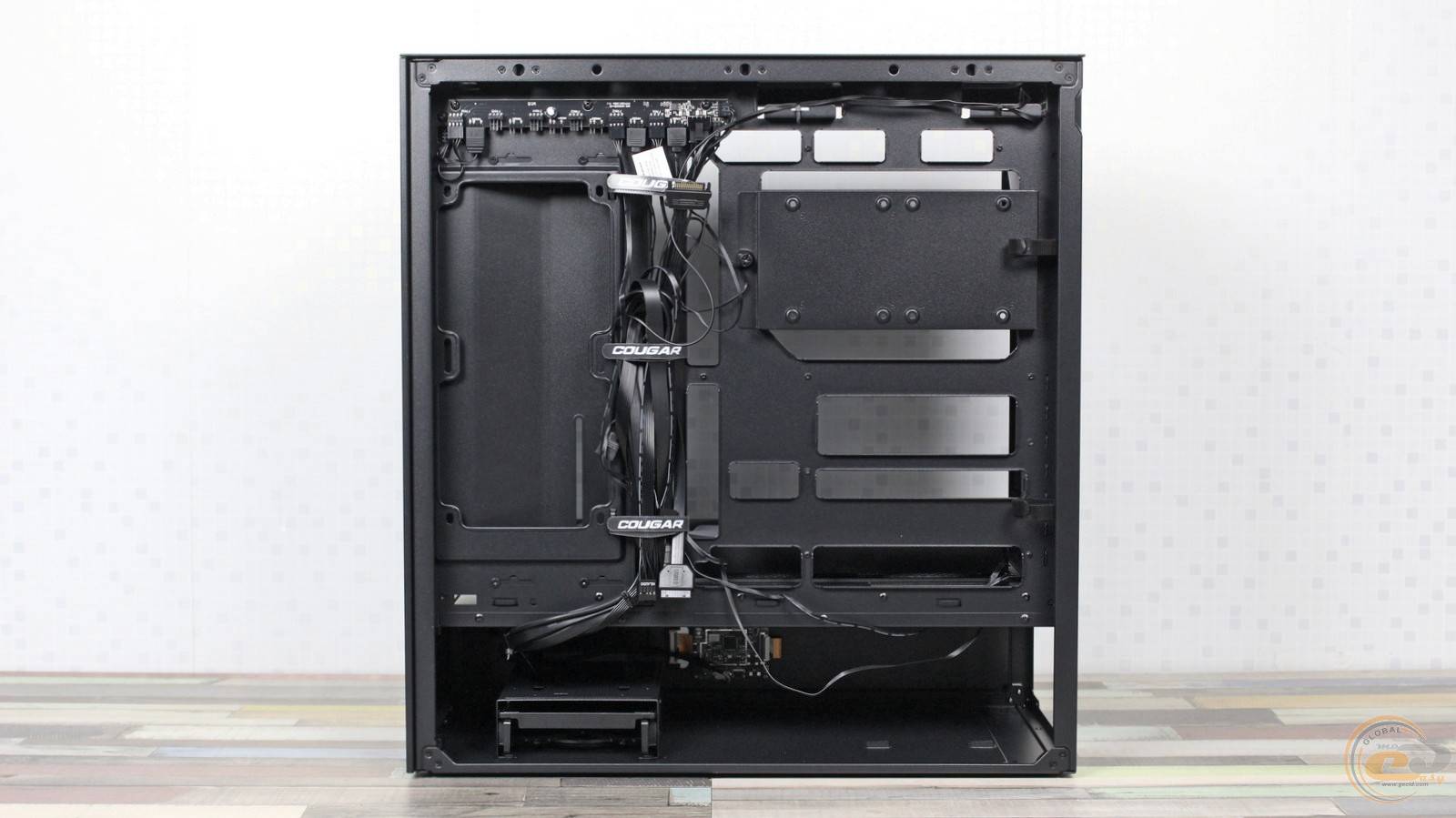

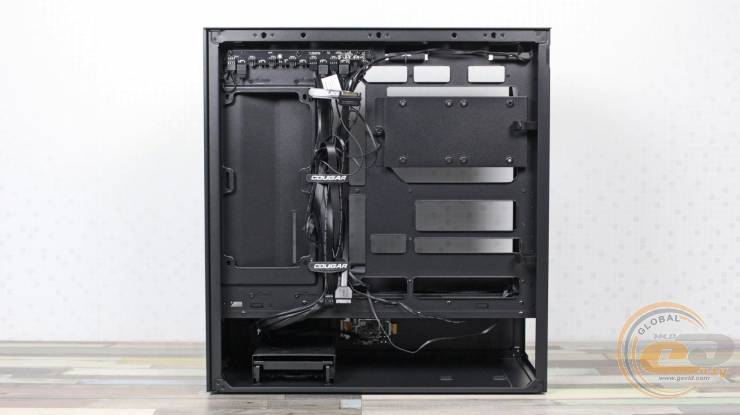

А теперь заглянем за металлическую боковину. Слева видны два посадочных места для 120-мм вентиляторов – они здесь устанавливаются в более доступных версиях корпуса без фронтальных пропеллеров. В данном же случае производитель в спецификации даже не упоминает о такой возможности, ведь изнутри отверстия перекрываются сплошной пластиной.

Немного справа предусмотрены многоразовые стяжки-липучки с фирменными надписями, которые помогут аккуратно проложить кабели — для этого здесь есть 38 мм свободного пространства.

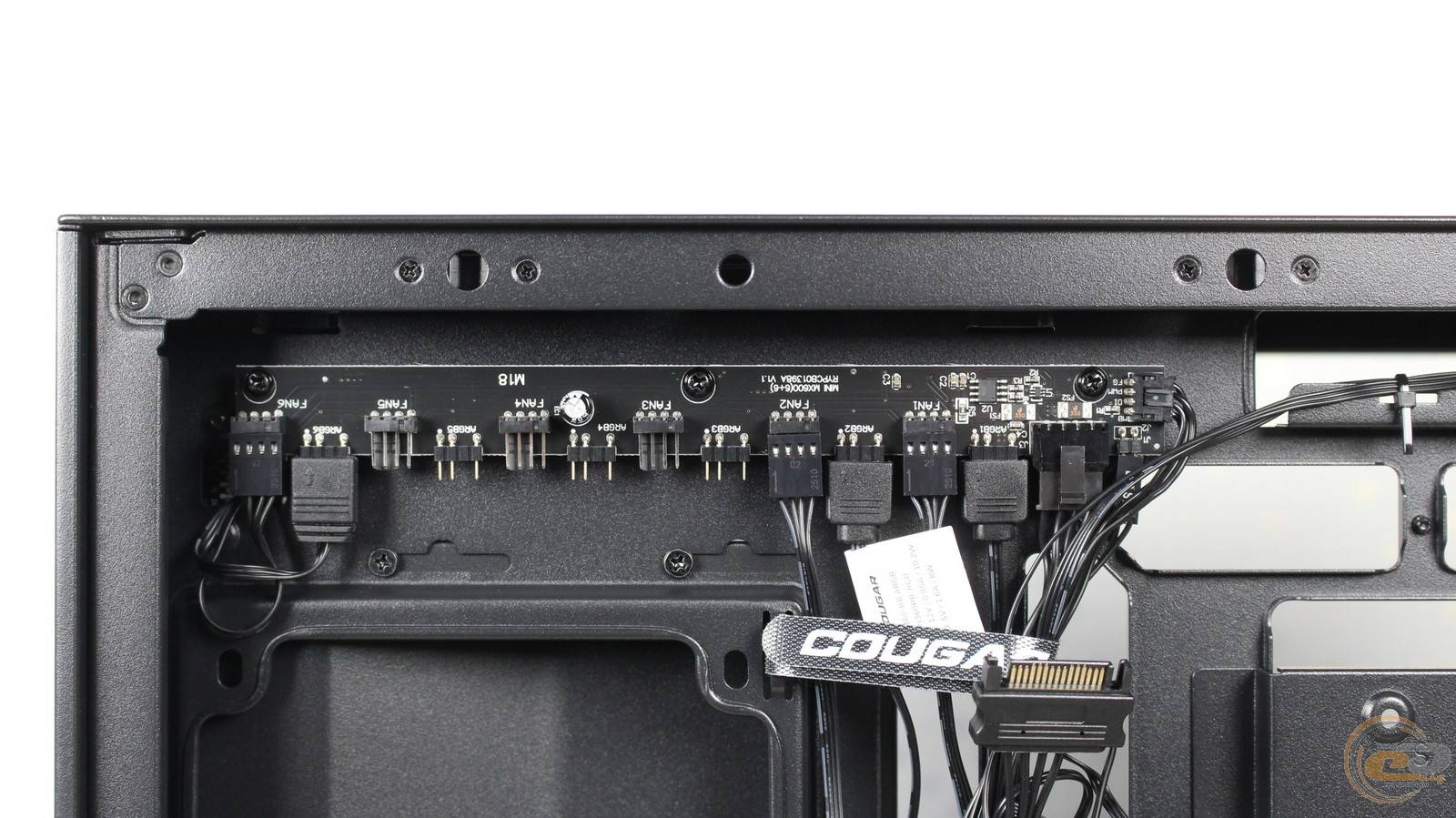

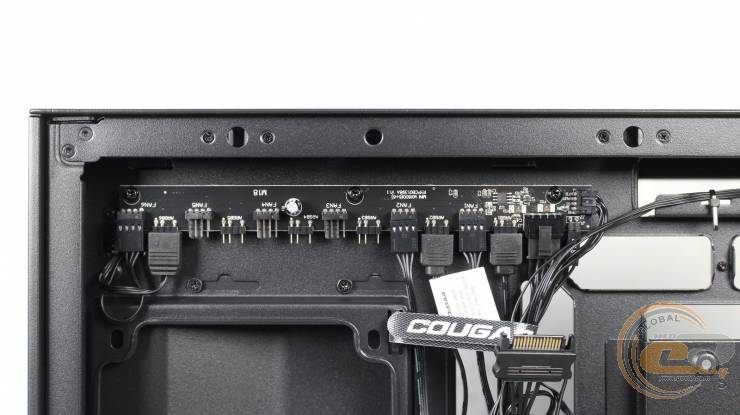

В левом углу установлена плата-хаб с очень удобным доступом, рассчитанная на подключение к шести вентиляторов с ARGB-подсветкой и комплектной LED-лентой. Питание платы осуществляется по 40-см коннектору SATA, а переключение восемнадцати пресетов подсветки – с помощью кнопки на боковой панели. Так, короткое нажатие последовательно изменяет режимы, удержание в течение 3 секунд – включает синхронизацию свечения с материнской платой, а в течение 6 секунд – полностью выключает подсветку.

При желании некоторые кабели можно пустить и вдоль правого края – здесь также присутствует пара соответствующих стяжек.

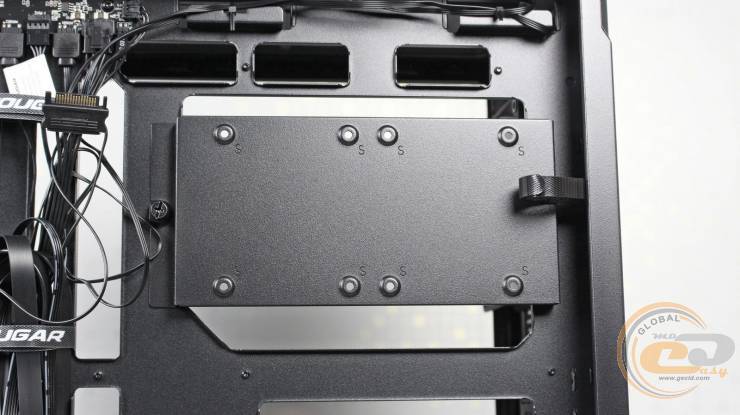

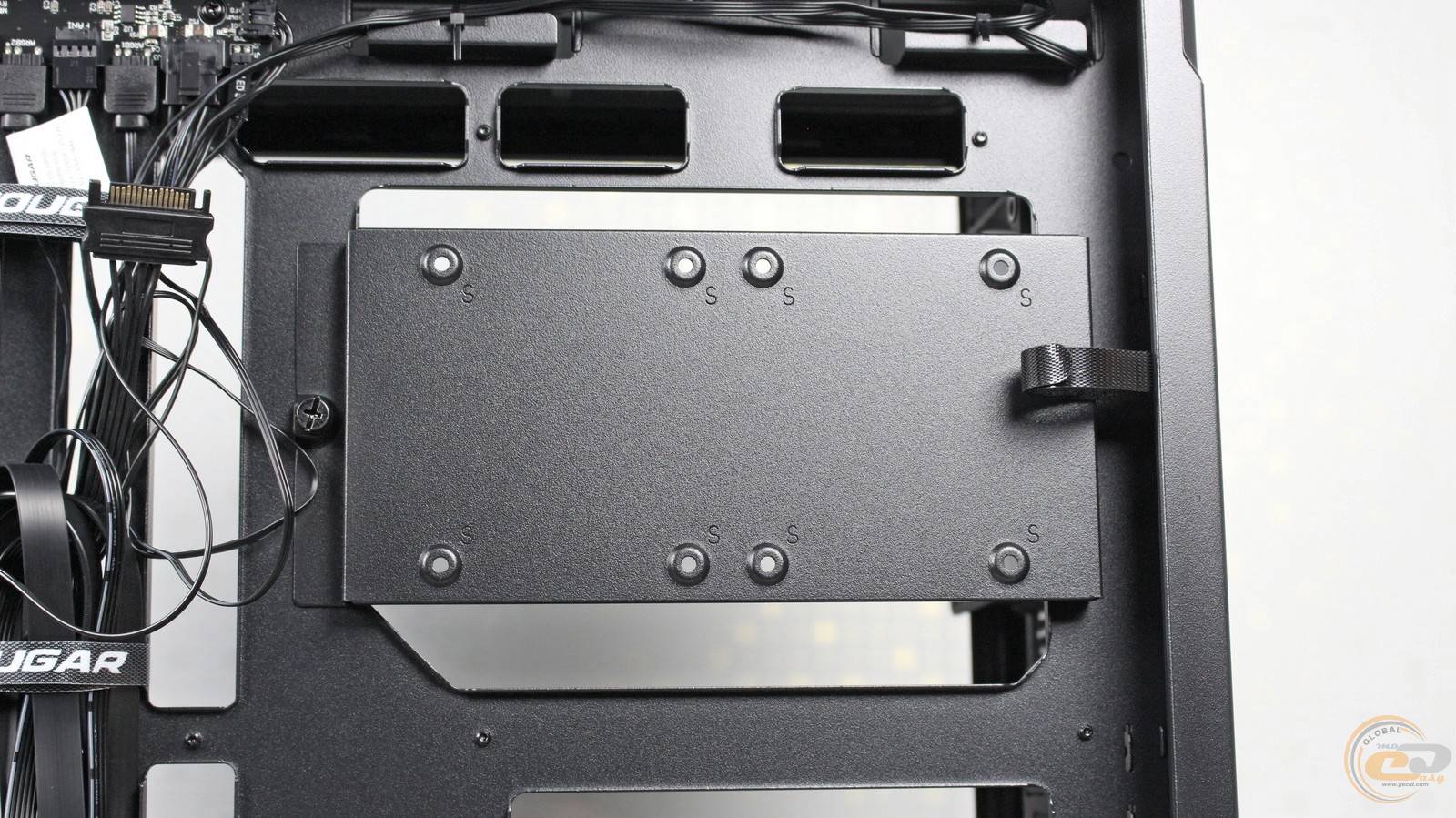

Отверстие для замены процессорной системы охлаждения прикрыто кронштейном для двух 2,5" накопителей, которое фиксируется винтом с накатанной головкой.

В свою очередь твердотельники здесь монтируются обычными комплектными винтами.

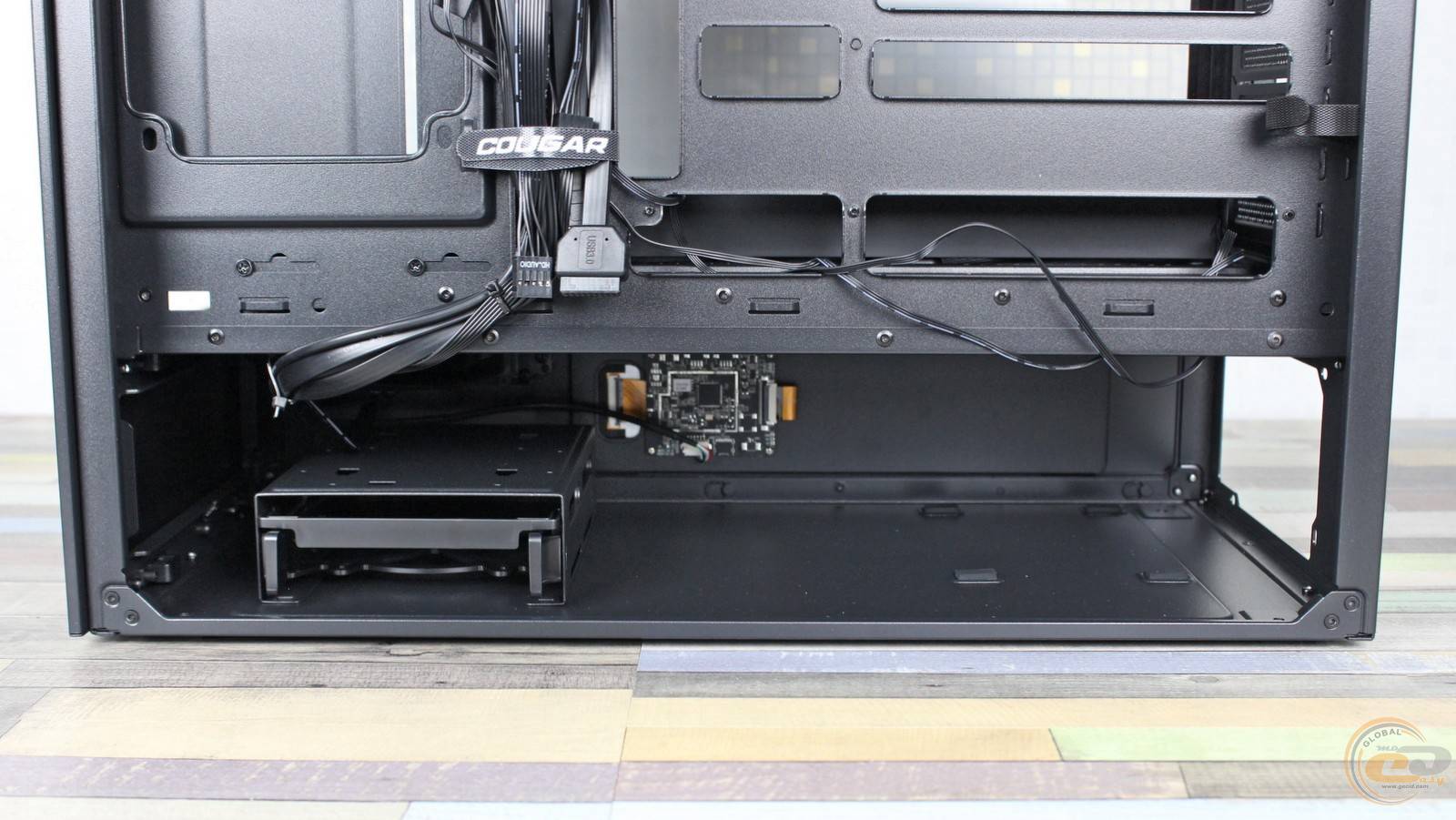

Для еще двух накопителей предусмотрена корзина с лотком в нижнем тоннеле. Сюда поместится пара жестких дисков формата 3,5" или столько же более компактных 2,5" носителей. Справа достаточно места для монтажа 200-мм блока питания, кроме того имеются антивибрационные прокладки.

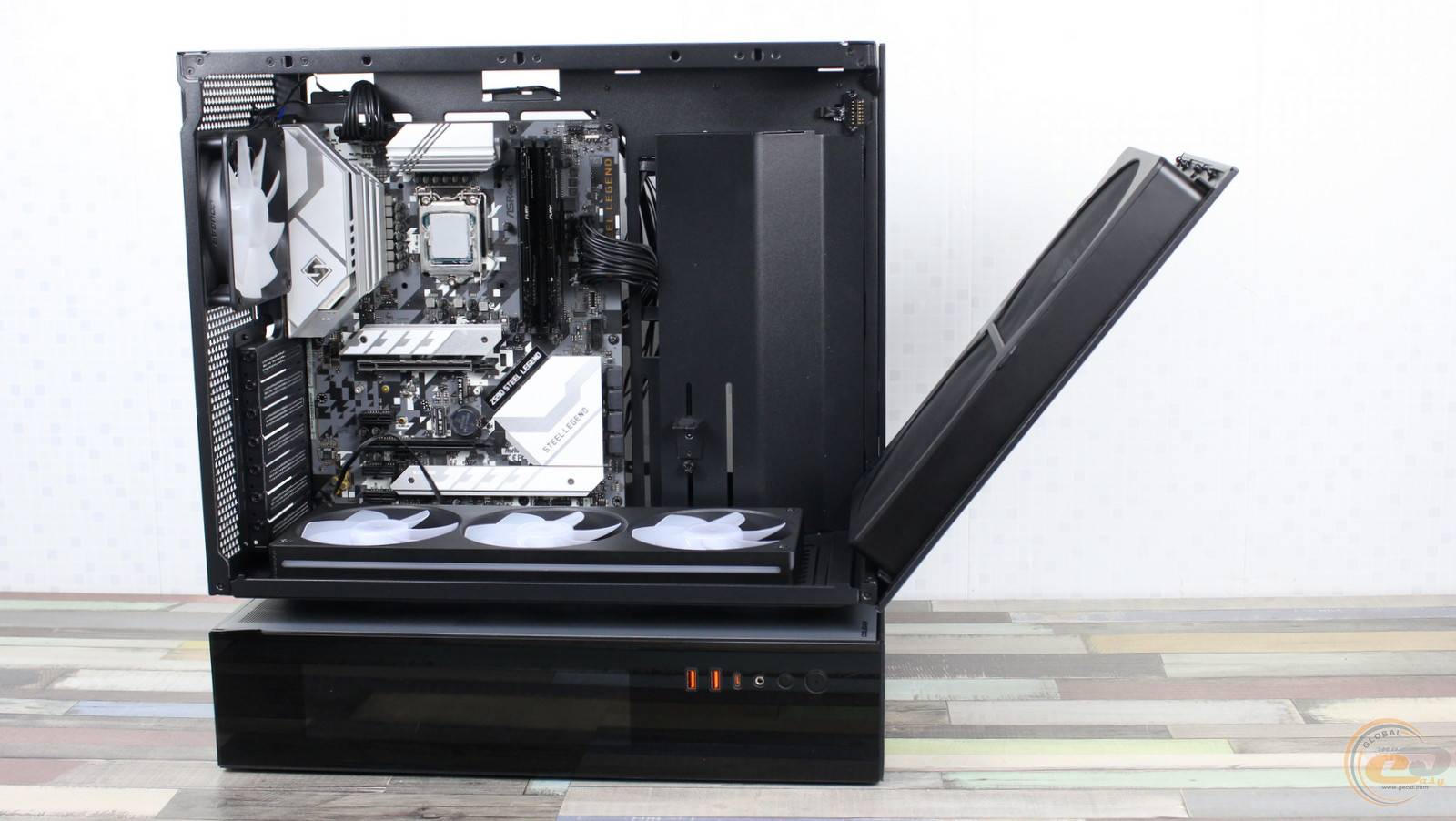

В общем, процесс сборки системы внутри COUGAR CFV235 Mesh Vision Black не вызовет сложностей, хотя для удобства установки СЖО все же лучше демонтировать переднюю панель.

Что касается совместимых комплектующих, то хватит места для топовой видеокарты длиной до 390 мм и воздушного процессорного охладителя высотой 175 мм. В эти значения вписываются практически все доступные на рынке компоненты.

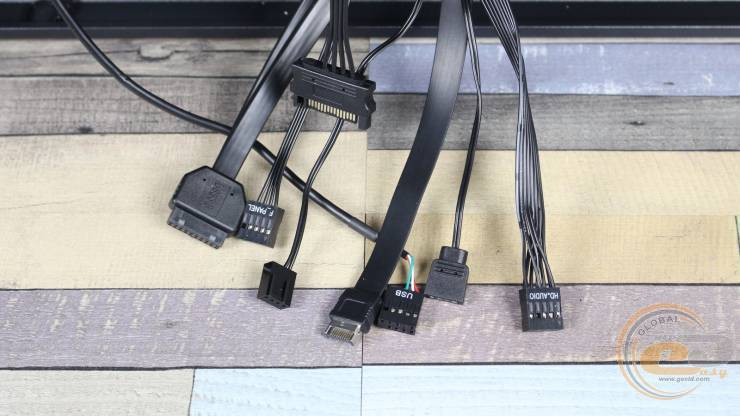

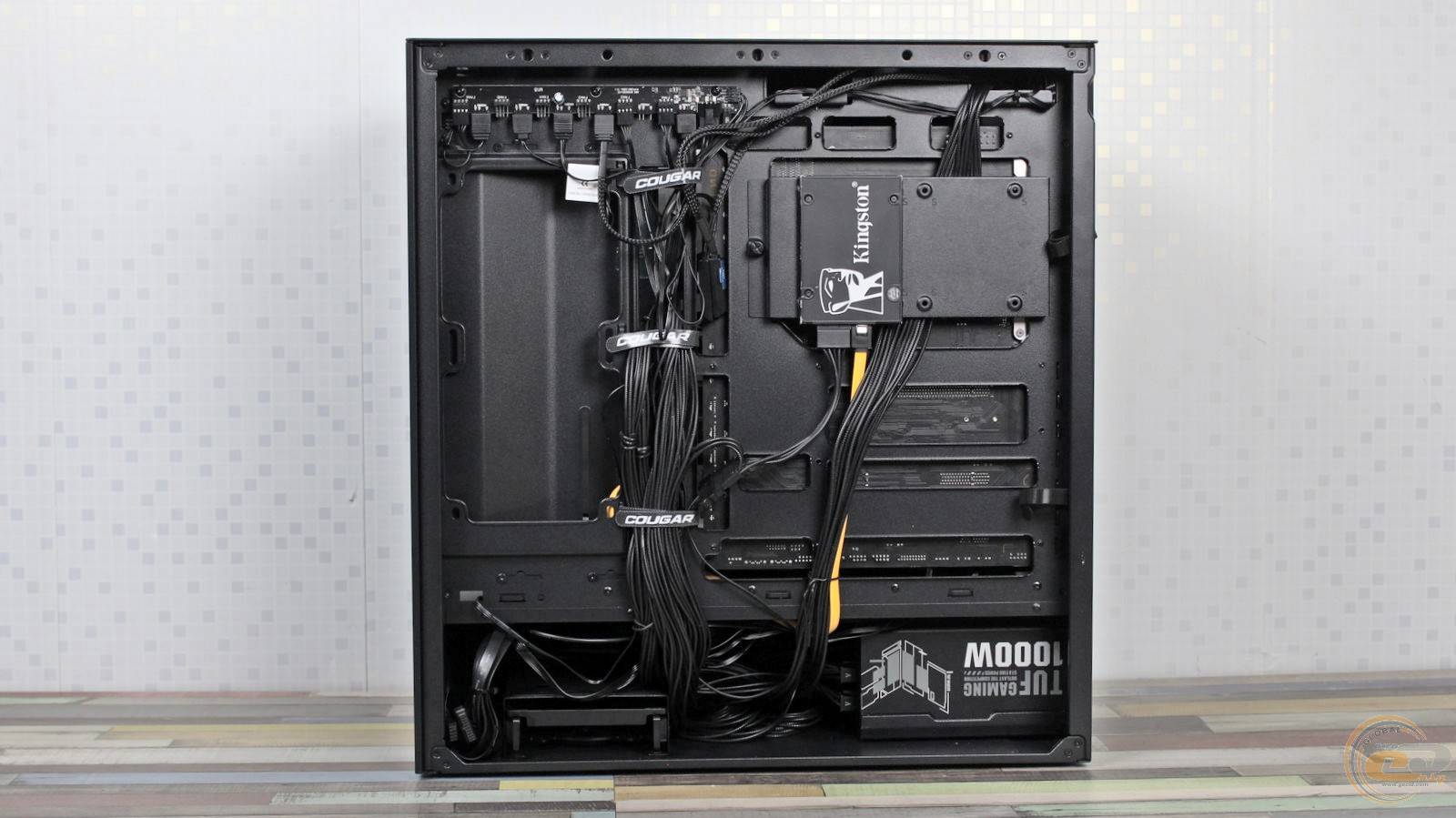

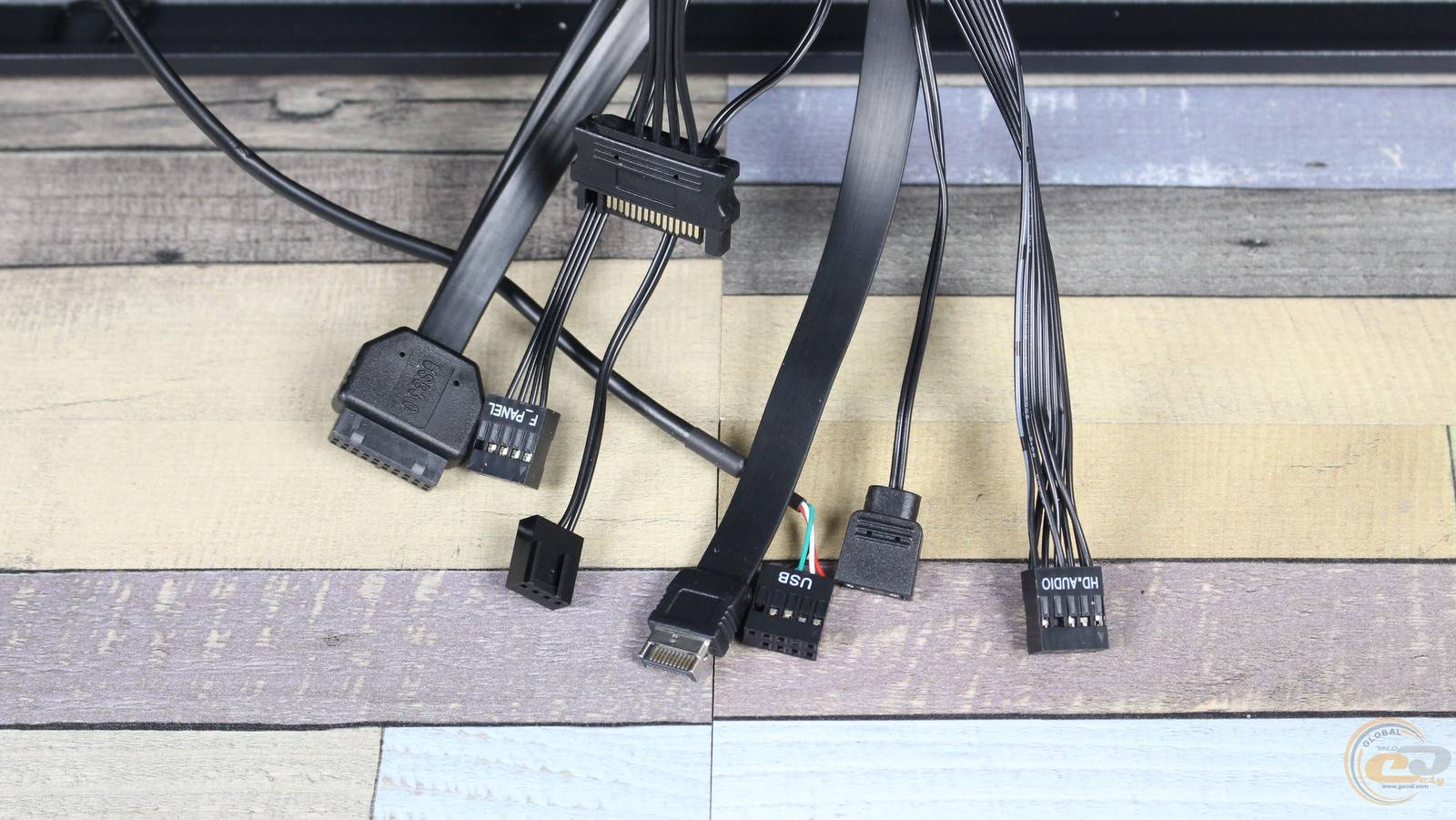

Стяжки-липучки очень помогают упорядочить кабели сзади поддона. Кроме прочих, здесь будут проложены и провода от разъемов и кнопок на боковой панели, получившие достаточную длину – 45-70 см.

Комплектный хаб значительно упрощает подключение вентиляторов и LED-ленты, позволяя унифицировать подсветку системы. В то же время, синхронизация через материнскую плату также остается доступной. Впрочем, для целостности композиции придется подобрать соответствующее оформление бокового экрана.

Что касается качества сборки, то он нам понравился. Хотя для многих элементов шасси используется 0,7-0,8-мм сталь, но для некоторых особо важных составляющих конструкции применен металл толщиной 1,17 мм. В результате корпус получился не слишком легким — его масса составляет 10,7 кг.

Тестирование

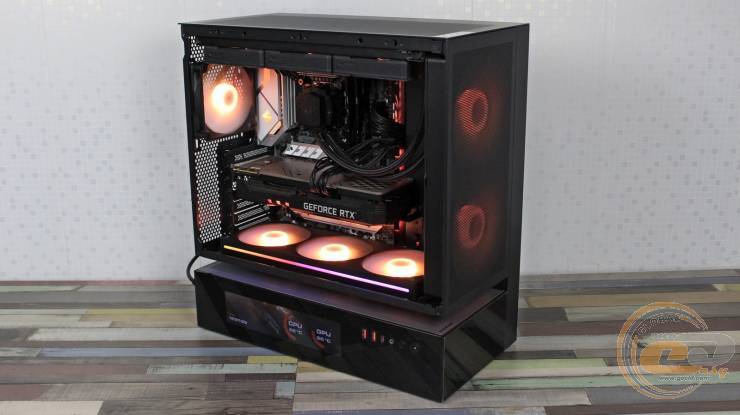

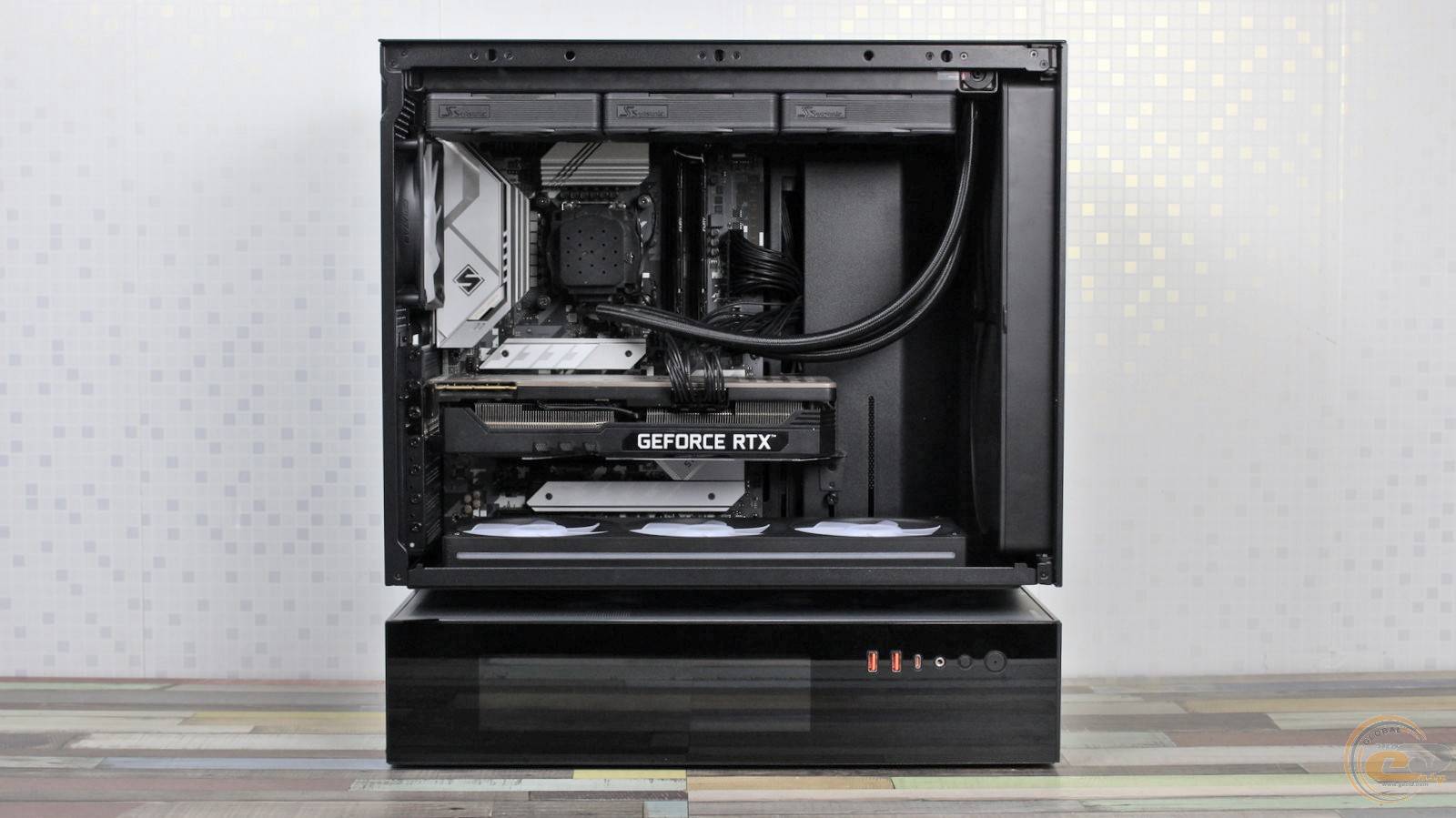

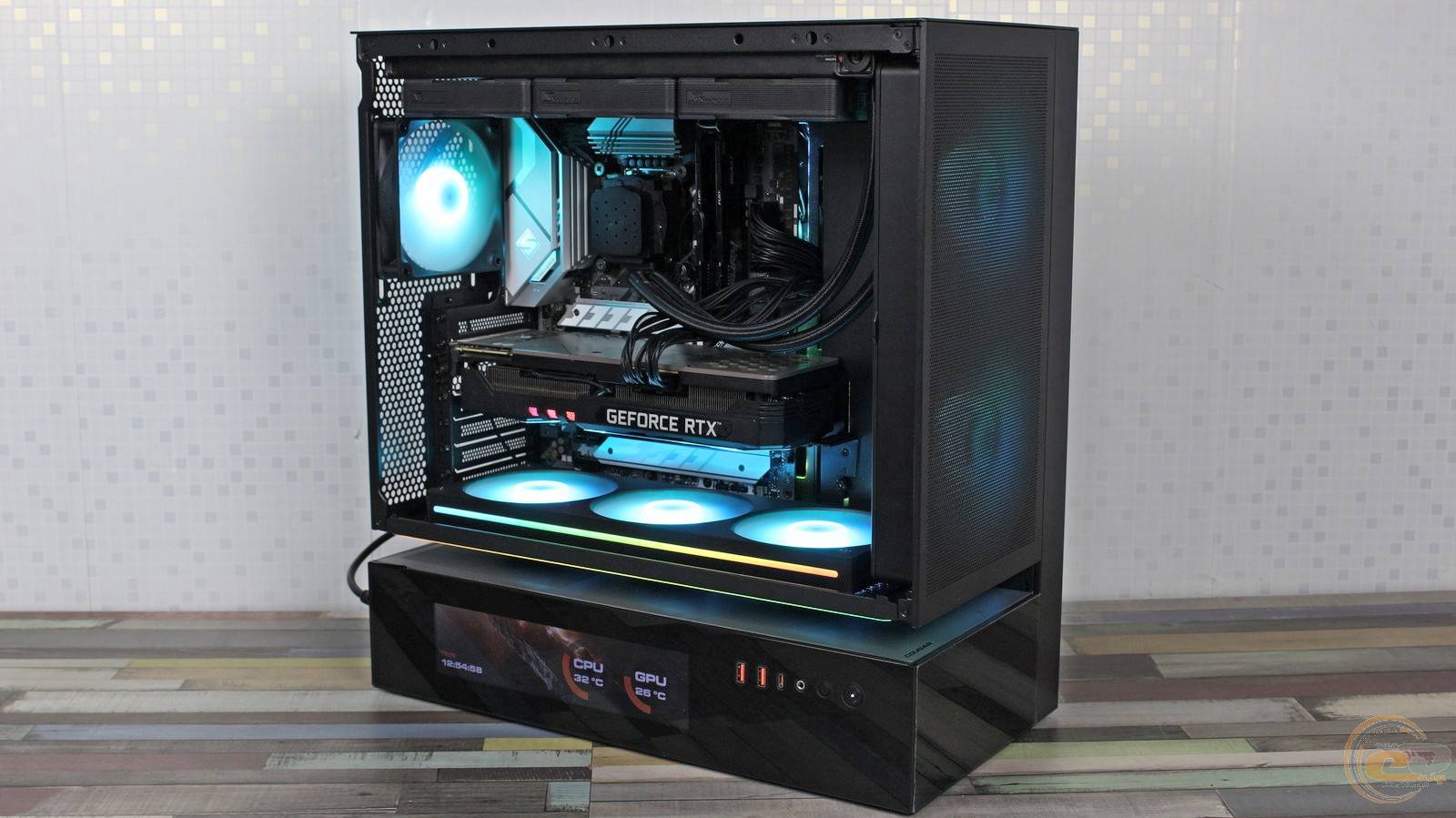

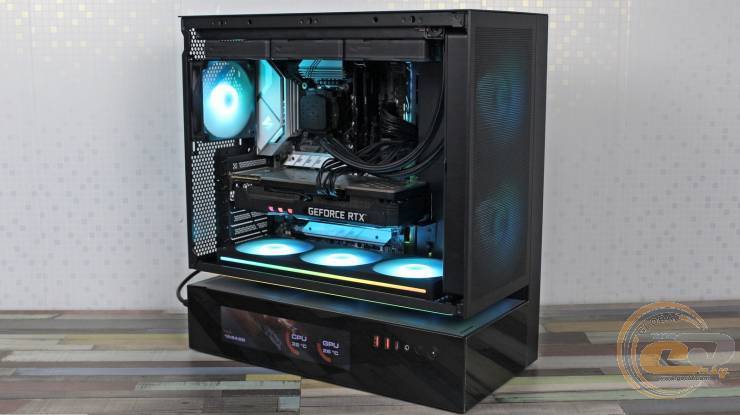

Что ж, пора тестов. Для этой цели в корпусе была собрана следующая система:

Процессорная СЖО ID COOLING DX360 MAX работала на максимальной скорости вентиляторов, тогда как частоту вращения вертушки видеокарты мы ограничили до 70%. В свою очередь скорость вращения корпусных элементов была максимальной, но она не превышала 1600 об/мин, поэтому их шум был незаметен на фоне других компонентов. Температура окружающей среды составила +23°C.

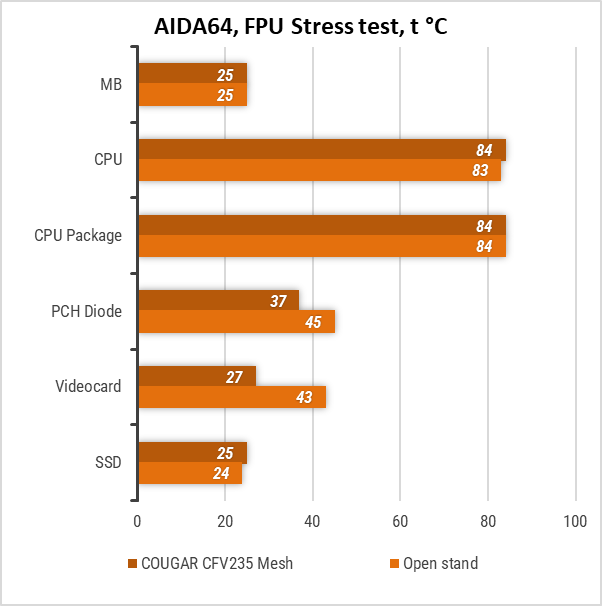

В FPU Stress Test AIDA64 разницы в нагревании процессора в корпусе и на открытом стенде практически не было. То же самое касается и температуры материнской платы. Зато чипсет и видеокарта оказались на существенные 8-16°C более холодными как раз внутри корпуса — активное охлаждение сказывается.

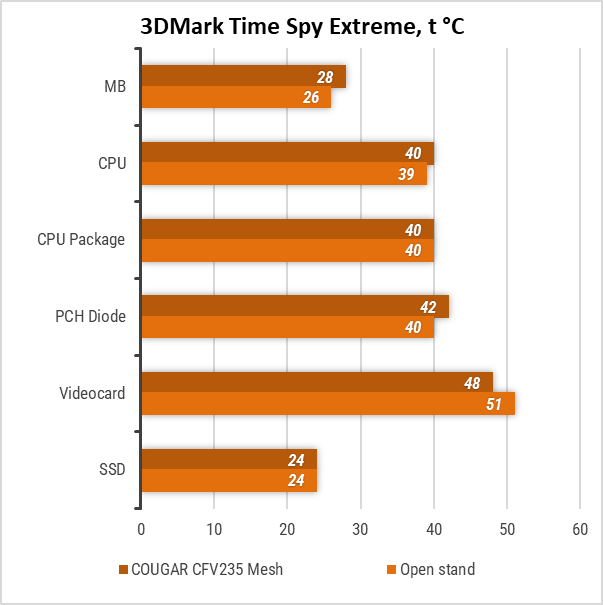

В бенчмарке 3DMark Time Spy результаты очень похожие – разница достигает не более 3°C в пользу то одного, то другого сценария использования.

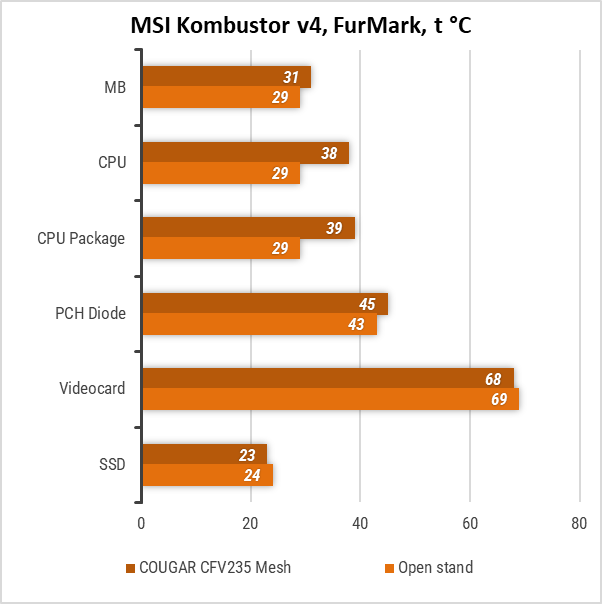

И наконец в FurMark нагрев видеокарты в корпусе был на 1°C ниже, чем на открытом стенде. А вот единственный элемент, температура которого действительно существенно отличалась, – это процессор. Впрочем, речь идет о значениях при минимальной нагрузке, тогда как показатели при более значительной мы уже видели в тесте AIDA64.

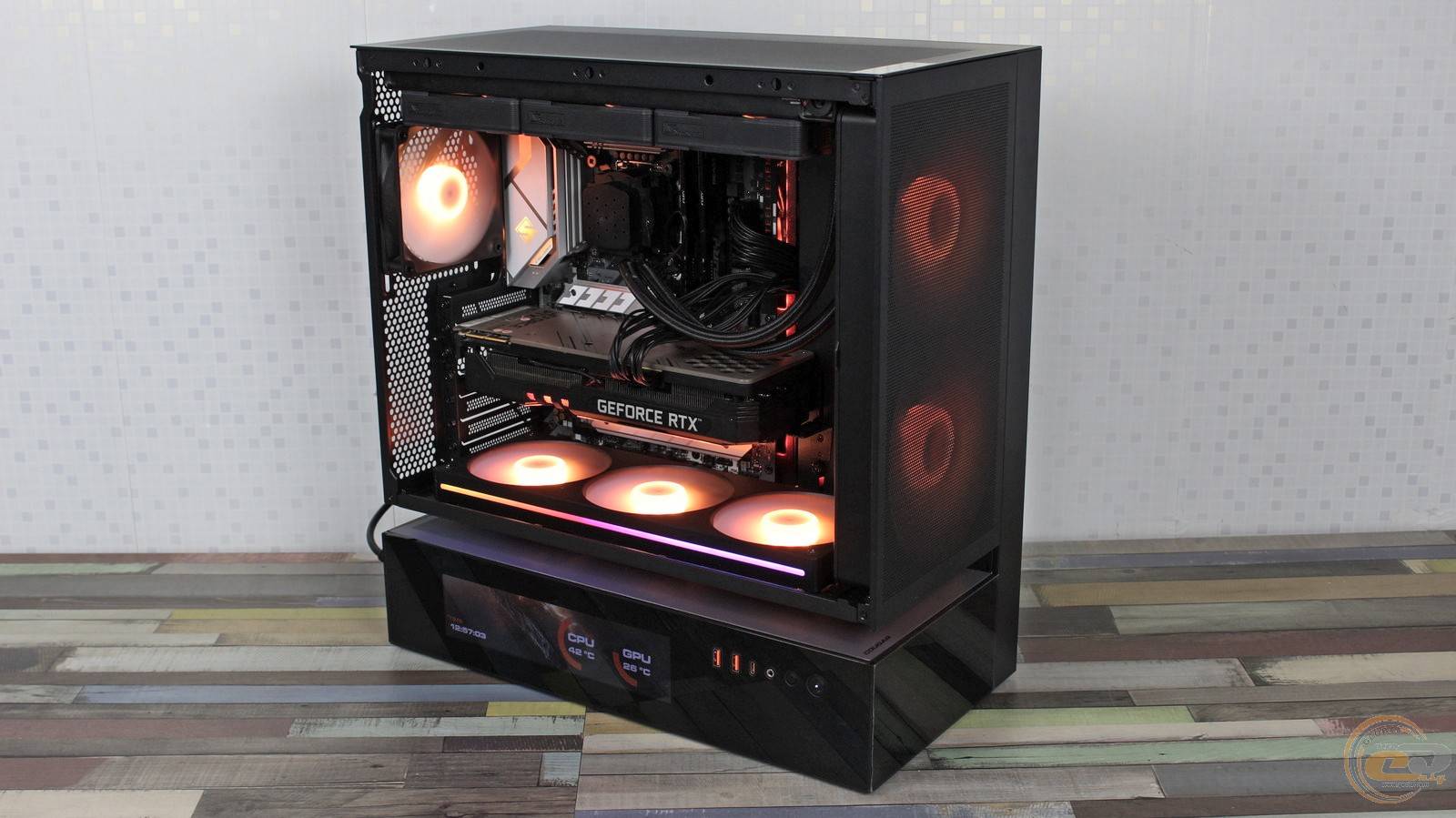

В общем, грамотная реализация охлаждения в сочетании с шестью комплектными вентиляторами позволяет советовать COUGAR CFV235 Mesh Vision Black для сборки действительно мощных конфигураций.

Итоги

Корпус COUGAR CFV235 Mesh Vision Black – современное и хорошо продуманное устройство, сочетающее эффектный внешний вид с множеством практичных решений.

Дизайн с эффектом «парения» вместе с подсветкой комплектных вентиляторов и LED-ленты создает стильный ансамбль, а наличие ARGB-хаба с готовыми режимами придает удобства пользователям, которые хотят быстро настроить свечение без лишних сложностей.

Функциональность корпуса тоже на высоте. В числе преимуществ: безвинтовой крепеж боковин и верхней панели, пылевые фильтры, поддержка габаритных компонентов и СЖО длиной до 280-360 мм, места для четырех классических накопителей, современный фронтальный USB 3.2 Gen 2x2 Type-C и отличные возможности для кабель-менеджмента. Все это делает корпус универсальным решением как для производительных систем, так и сборок с акцентом на аккуратность и эстетику.

Особого внимания заслуживает 9,2" дисплей, характерный для Vision-версии, который удобно использовать для мониторинга параметров системы. В то же время производитель предлагает возможность гибкого выбора: можно приобрести версию без дисплея и трех нижних вентиляторов дешевле на существенные ₴4500 или выбрать вариант со сплошной стеклянной передней панелью сэкономив еще ₴700. А вот белые версии обойдутся на 200-500 дороже.

В итоге COUGAR CFV235 Mesh Vision Black – стильный и функциональный корпус с тихим и эффективным охлаждением благодаря шести пропеллерам с ШИМ-регулировкой (включая пару 160-мм). А благодаря разным модификациям можно подобрать оптимальный вариант под конкретные нужды и бюджет.

Достоинства:

• оригинальный дизайн с эффектом «парения»;
• боковая панель из 3-мм закаленного стекла;
• возможность установки габаритных видеокарт (до 390 мм) и воздушных процессорных СО (до 175 мм);
• поддержка материнских плат с разъемами на обороте;
• наличие кронштейна для поддержания длинной видеокарты;
• поддержка СЖО длиной 280–360 мм на верхней панели;
• пылевые фильтры спереди, сверху и на дне;
• хорошие возможности для скрытой укладки кабелей, включая установленные стяжки-липучки;
• современные интерфейсы передней панели: USB 3.2 Gen 2х2 Type-C и два USB 3.0;
• шесть предварительно установленных пропеллеров из ШИМ-два 160-мм и четыре 120-мм;
• RGB-подсветка вентиляторов и соответствующий контроллер с 18 предварительно установленными режимами свечения;
• 9,2" IPS-дисплей на боковой стороне;
• наличие ряда модификаций и белой версии;
• отличное охлаждение.

Особенности:

• невозможность смонтировать СЖО на передней панели;
• неразборный блок из трех нижних вентиляторов.
