Обзор и тестирование корпуса DEEPCOOL BARONKASE LIQUID: аристократ по рождению

Официальный анонс корпуса DEEPCOOL BARONKASE LIQUID состоялся в конце декабря 2017 года. При его разработке специалисты DEEPCOOL попытались решить сразу несколько технически сложных задач. Во-первых, им нужно было сделать MicroATX-корпус с возможностью установки материнских плат формата ATX. Во-вторых, было принято решение интегрировать СВО для охлаждения процессора, что существенно упрощает задачу новичкам, которым не нужно вникать в тонкости подбора системы охлаждения и переживать по поводу совместимости всех компонентов в достаточно компактном корпусе.

DEEPCOOL BARONKASE LIQUID

Забегая вперед, можем сразу сказать, что им удалось реализовать все эти наработки, хотя пришлось пойти на некоторые ухищрения в расположении блока питания. Получилось необычно, интересно, стильно и симпатично. Подробности – ниже, а пока начнем с технических характеристик.

Спецификация

Модель

DEEPCOOL BARONKASE LIQUID

Типоразмер корпуса

MicroATX

Поддерживаемые форм-факторы материнских плат

ATX / microATX / Mini-ITX

Цвет

Черный

Отсеки

Внешние

Нет

Внутренние

2 х 3,5” / 2,5”

3 х 2,5”

Слоты для карт расширения

5

Максимальная длина видеокарты

340 мм

Максимальная высота процессорного кулера (в скобках – собственные измерения)

168 мм (171 мм)

Ширина пространства для укладки кабелей

18 мм

Разъемы

2 x USB 3.0

2 х аудиопорта

Предустановленные вентиляторы

На тыльной панели

1 х 120-мм

На верхней панели

1 х 120-мм с RGB-подсветкой

Возможность установить вентиляторы

На передней панели

1 x 140-мм / 2 х 120-мм

На верхней панели

2 x 140- / 120-мм

На нижней панели

2 х 120-мм

Блок питания

Нет

Максимальная длина блока питания (в скобках – собственные измерения)

Внизу

200 мм (210 мм)

Вверху

160 мм

Материалы

Передняя панель

Сталь толщиной 1,35 мм

Шасси

Сталь толщиной 0,66 – 0,7 мм

Правая боковина

Сталь толщиной 0,89 мм

Левая боковина

Закаленное стекло толщиной 3,9 мм

Размеры корпуса (в скобках – собственные измерения)

470 x 423 x 215 мм

(470 х 428 х 216 мм)

Масса (в скобках – собственные измерения)

10 кг (8,73 кг)

Предустановленная СВО

Модель

DEEPCOOL Captain 120EX

Совместимые платформы

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2066

Рекомендованный TDP процессоров

140 Вт (AMD) / 150 Вт (Intel)

Радиатор

Материал

Алюминий

Размеры

154 х 120 х 27 мм

Водяной блок

Размеры

92,5 х 93 х 85 мм

Скорость помпы

2300 об/мин ± 10%

Номинальное напряжение помпы

12 В

Диапазон рабочих напряжений помпы

6 – 13,8 В

Максимальный рабочий ток помпы

0,2 А

Мощность потребление помпы

2,4 Вт

Коннектор подключения

3-контактный

Вентилятор

Размеры

120 х 120 х 25 мм

Тип подшипников

Гидродинамический

Скорость работы

500 ± 150 – 1800 об/мин ± 10%

Максимальный воздушный поток

69,34 CFM (117,8 м3/ч)

Уровень шума

17,8 – 30 дБ(А)

Номинальное напряжение

12 В

Номинальная сила тока

0,32 А

Мощность потребления

3,84 Вт

Коннектор подключения

4-контактный

Сайт производителя

DEEPCOOL

DEEPCOOL BARONKASE LIQUID

Упаковка и комплект поставки

DEEPCOOL BARONKASE LIQUID

Новинка поставляется в простой картонной коробке с отверстиями на боковых стенках для удобной транспортировки. Изображения самого корпуса на упаковке отсутствуют, зато там можно найти технические характеристики и ключевые особенности. Правда, все они приведены на английском языке.

Комплект поставки включает в себя:

  • набор винтов для фиксации материнской платы, накопителей, блока питания и вентиляторов;
  • стяжки для проводов;
  • набор винтов, гаек, шайб, планок и усилительная пластина для установки системы охлаждения;
  • термопаста в шприце;
  • наклейка на корпус;
  • руководство пользователя.

Внешний вид

DEEPCOOL BARONKASE LIQUID

К нам на тестирование попала черная версия корпуса, хотя в продаже можно встретить чуть более дорогой белый вариант. В любом случае выглядит новинка стильно и привлекательно, даже без собранной внутри системы. Привычные очертания разбавляет боковая стенка из закаленного стекла, перфорация по бокам передней панели, которая при включении внутренней иллюминации превращается в яркий элемент декора, и надежная ручка для транспортировки. Видно, что инженеры и дизайнеры работали сообща, поэтому внешний вид DEEPCOOL BARONKASE LIQUID получился симпатичным и функциональным.

Сплошная лицевая панель не предусматривает возможности установки 5,25” приводов или 3,5” устройств, поскольку за ней может располагаться блок питания в случае использования ATX-платы. Также за ней предусмотрены два посадочных места под 120-мм вентиляторы или одно для 140-мм вертушки. Они будут втягивать холодный воздух через перфорацию по бокам фронтальной панели. А чтобы вместе с воздухом внутрь не просочилась пыль, используется съемный фильтр, который при желании можно легко очистить.

Верхняя панель также изобилует интересными и важными элементами. В первую очередь отметим крупную перфорацию практически по всей ее площади, которая служит для улучшения температурного режима внутри, ведь именно процессорная СВО крепится к верхней стенке и через нее выводит нагретый воздух. Рядом предусмотрено еще одно посадочное место под 120- или 140-мм вертушку. То есть при желании комплектную 120-мм СВО можно заменить на 240-мм или 280-мм. А чтобы пыль не попадала внутрь, перфорация прикрыта съемной сеточкой.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

Вторым важным элементом выступает съемная ручка для удобной транспортировки корпуса. Она надежно крепится на два винтика с каждой стороны, поэтому ее можно легко изъять, если, на ваш взгляд, она портит внешний вид. Возле нее можно заметить два порта USB 3.0, два 3,5-мм аудиоразъема для наушников и микрофона, а также кнопки включения и перезагрузки.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

На стыке верхней и передней панели находится прозрачная надпись «GameStorm», которая подсвечивается при активации внутренней иллюминации.

DEEPCOOL BARONKASE LIQUID

И последними важными элементами верхней панели являются кнопки «M», «P» и «S». Они используются для регулирования внутренней подсветки:

  • «P» − включение / выключение иллюминации;
  • «S» − регулирует скорость смены цвета (доступно шесть цветов: ярко-синий, красный, зеленый, синий, желтый, белый);
  • «M» − задает режим работы (самопроизвольное или ручное переключение цветов).

DEEPCOOL BARONKASE LIQUID

Задняя стенка уже более привычная, но и она имеет свою особенность. Вверху видим отверстие под интерфейсную панель материнской платы и посадочное место под 120-мм вентилятор. Чуть ниже находятся пять слотов для карт расширения, под которыми предусмотрено место для блока питания. Но если в системе используется ATX-плата, то источник располагается в передней части корпуса, а сюда вставляется специальная заглушка (как на фото). Она использует удлинитель для подключения к блоку питания, поэтому внешний сетевой провод в любом случае подводится к нижней части системника.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

Нижняя стенка также радует продуманным дизайном. В первую очередь отмечаем крупную перфорацию, прикрытую съемным пылевым фильтром. И неважно, будут ли здесь дополнительные вентиляторы, блок питания или эти посадочные места останутся незадействованными − главное, что в любом случае улучшается температурный режим внутри системы.

DEEPCOOL BARONKASE LIQUID

А во-вторых, в глаза бросаются ножки высотой 18 мм и диаметром 22 мм с 0,5-мм резиновыми насадками, которые обеспечивают дополнительную устойчивость и препятствуют появлению царапин на поверхности. Благодаря им нижняя стенка приподнимается для более эффективного теплообмена через вентиляционные отверстия.

DEEPCOOL BARONKASE LIQUID

Правая боковина особо не примечательна в плане дизайнерских изысков, но крепится она с помощью удобных в работе винтов с фигурными головками.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

Левая представлена 3,9-мм закаленным стеклом. Для ее крепления используются четыре винтика по периметру, а сами крепежные отверстия оборудованы резиновыми втулками для надежной фиксации. С той же целью по периметру под стеклом находится резиновая полоска. Одним словом, фиксация панели очень надежная, какие-либо дребезжания отсутствуют.

DEEPCOOL BARONKASE LIQUID

В целом никаких претензий к внешнему виду корпуса DEEPCOOL BARONKASE LIQUID у нас не возникло. Даже отпечатки пальцев на черной матовой краске слабо заметны и легко удаляются.

Внутреннее устройство

DEEPCOOL BARONKASE LIQUID

Мы уже привыкли видеть двухсекционную компоновку внутреннего пространства, когда верхняя часть отведена под материнскую плату, а нижняя (для блока питания и корзины с накопителями) прикрыта кожухом. Но поскольку в данном случае ставка делалась на компактность, то от подобного дизайна пришлось отказаться.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

Если будет использоваться ATX-плата, тогда она занимает всю левую часть внутреннего пространства, оставляя внизу возможность монтажа двух 120-мм вентиляторов. Если же установить модель формата microATX или Mini-ITX, то внизу остается пространство для блока питания, но тогда вертушкам придется поискать другое место дислокации.

DEEPCOOL BARONKASE LIQUID

Место под источник предусмотрительно оснащено антивибрационными прокладками. Его длина не должна превышать 200 мм согласно рекомендациям производителя (мы намеряли там 210 мм).

DEEPCOOL BARONKASE LIQUID

Все заглушки для карт расширения сделаны многоразовыми. Они крепятся с помощью винтов с накатанной головкой. Правда, их всего пять, хотя обычно в ATX-платах предусмотрено семь слотов для карт расширения, поэтому могут возникнуть сложности.

DEEPCOOL BARONKASE LIQUID

И, конечно же, не обошлось без выреза в области процессора, который позволит устанавливать или менять систему охлаждения CPU без демонтажа материнской платы.

Для накопителей предусмотрено пять посадочных мест. Два из них находятся в специальной корзине, расположенный возле фронтальной стенки. Сюда можно установить два 3,5” или 2,5” решения, предварительно закрепив их винтами на специальных кронштейнах.

Также в корпусе предусмотрено еще три посадочных места исключительно для 2,5” накопителей. Опять же, для их монтажа придется воспользоваться специальными кронштейнами.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

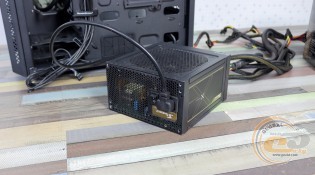

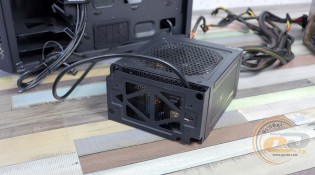

Одним из наиболее трудоемких моментов оказался монтаж блока питания в передней части корпуса. Для этого необходимо сначала подключить к нему упомянутый выше удлинитель, чтобы впоследствии можно было использовать розетку на тыльной панели для подключения кабеля питания. Затем к этой же стороне источника крепим специальный кронштейн, необходимый для надежного удержания блока в подвешенном состоянии.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

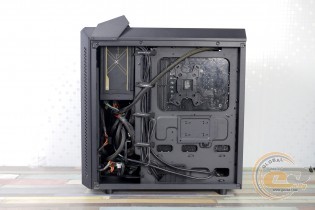

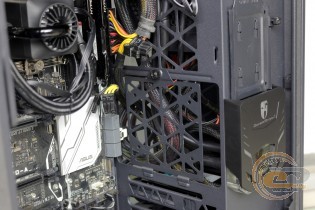

После этого осторожно фиксируем его под верхней панелью, а свисающие кабели можно проложить за поддоном для материнской платы или сразу же вывести через крупные отверстия решетки вблизи передней панели. Такой подход достаточно интересный и необычный. В визуальном плане он вызывает ассоциацию с отдыхающей летучей мышью, но в функциональном − лишает вас возможности использовать кнопку включения/выключения блока питания. К тому же установка усложняется из-за наличия трубок системы охлаждения, которые выходят из индикатора потока. Мы начинали сборку системы именно с монтажа источника, но, возможно, лучше вначале закрепить материнскую плату, чтобы затем было удобнее прокладывать все провода.

DEEPCOOL BARONKASE LIQUID

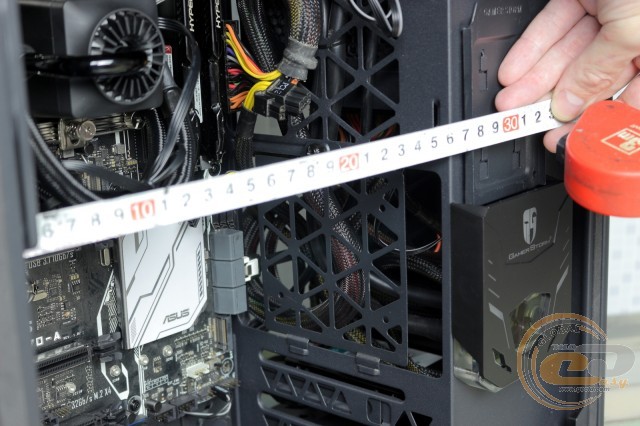

Второй нюанс касается монтажа видеокарты. От задней панели до решетки в передней части мы намерили 245 мм для видеоадаптера, хотя производитель рекомендует использовать модели длиной до 240 мм. Если же у вас видеокарта длиннее, тогда придется эту решетку демонтировать (то есть вы лишаетесь одного посадочного места под накопитель). В таком случае длина видеоускорителя может составлять 340 мм. Однако опять есть «но»: крайне желательно, чтобы его высота не превышала 120 мм.

DEEPCOOL BARONKASE LIQUID

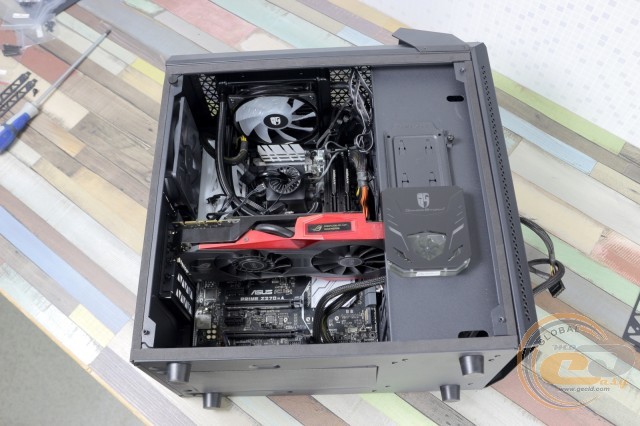

Наша тестовая видеокарта имеет 295 мм в длину и 136 мм в высоту, поэтому с ее установкой пришлось немного повозиться. И еще: постарайтесь дополнительное питание подключать до момента установки длинной видеокарты в слот PCIe x16. Ну и не следует забывать, что в распоряжении есть только пять слотов расширения, и что съемная решетка находится лишь в одном месте, а ее габариты ограничены. Поэтому желательно перед покупкой корпуса определиться с моделями и количеством видеокарт и других карт расширения, узнать их габариты и прикинуть, где они будут находится на материнской плате, хватит ли для них места с учетом установки других комплектующих.

DEEPCOOL BARONKASE LIQUID

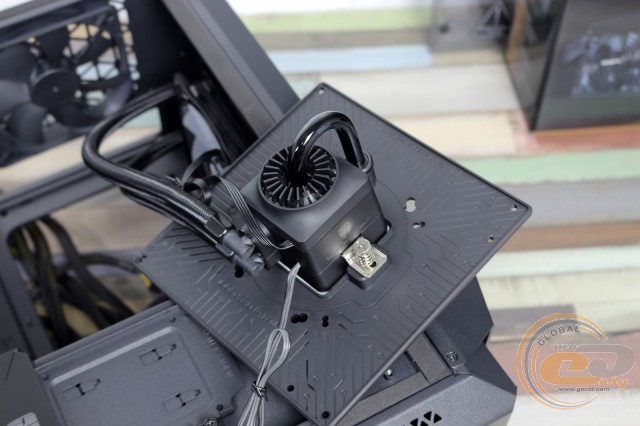

А теперь переходим, пожалуй, к главной особенности DEEPCOOL BARONKASE LIQUID – предустановленной СВО DEEPCOOL Captain 120EX. Она уже установлена в корпусе, поэтому потребует минимум усилий от пользователя для монтажа на процессоре. Для начала необходимо освободить водоблок от прикрепленной к нему пластины, закрывающей вырез в поддоне для материнской платы.

После этого обязательно следует снять защитную наклейку с основания, чтобы обеспечить корректную работу СВО. Попутно можно полюбоваться качественной шлифовкой медного основания.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

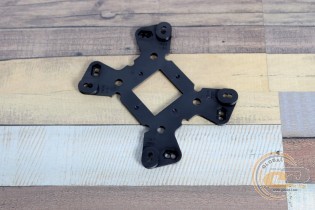

Дальнейший процесс монтажа наглядно описан в руководстве пользователя, поэтому мы поделимся лишь ключевыми моментами. Для начала следует внимательно изучить комплектную усилительную пластину и подобрать нужные отверстия для своей платформы. Они все подписаны: пара в форме «8» предназначена для Intel Socket LGA1366 и Socket LGA115X, а в форме знака «∞» − для AMD Socket AM4 и других платформ AMD.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

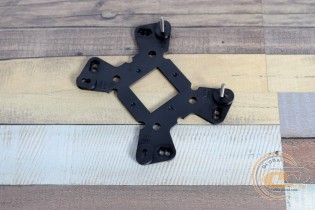

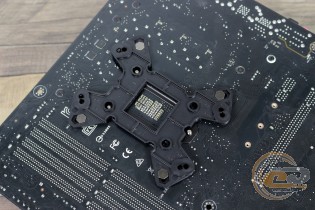

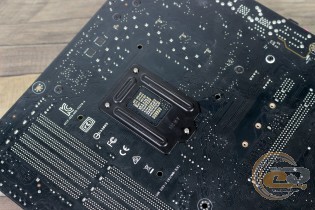

Затем пронизываем нужные отверстия винтами и устанавливаем усилительную пластину на материнскую плату. Для платформ AMD с лицевой стороны предварительно следует убрать стандартную систему креплений. Конечно, в этом момент процессор уже должен быть установлен в разъем, а его теплораспределительная крышка должна быть покрыта слоем термопасты.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

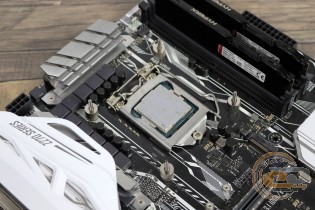

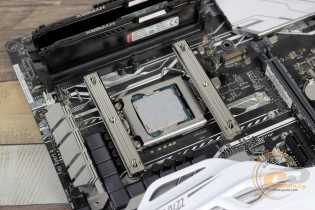

С лицевой стороны материнской платы фиксируем винты с помощью втулок с насечкой. После этого устанавливаем на них две монтажные планки (руководство пользователя рекомендует устанавливать их перпендикулярно DIMM-слотам) и прижимаем их с помощью специальных гаек.

DEEPCOOL BARONKASE LIQUID

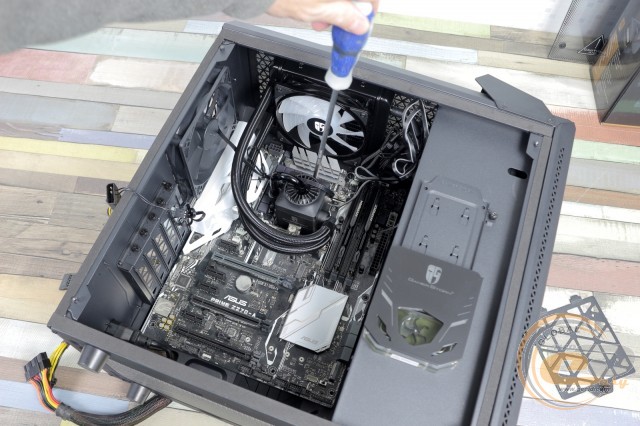

Последний этап – установка на процессор водоблока и фиксация его положения при помощи двух подпружиненных винтов. Затем подключаем питание к помпе и вентилятору.

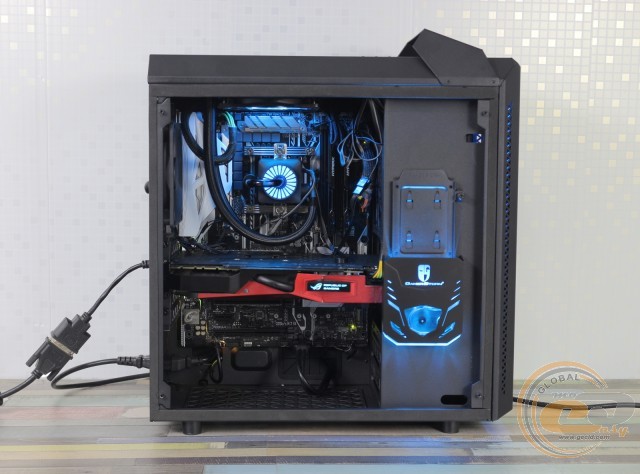

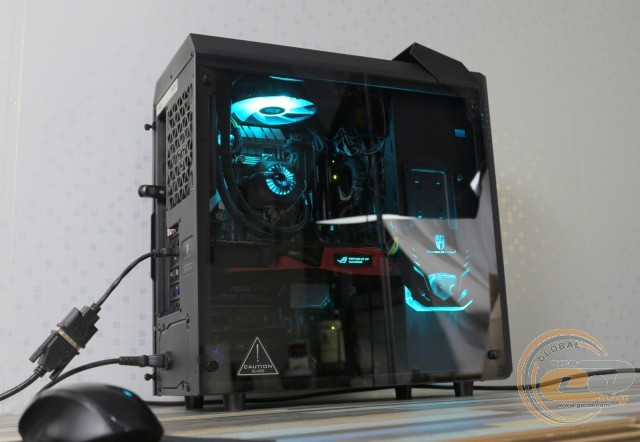

СВО может подсвечиваться в процессе работы благодаря использованию иллюминации в конструкции вентилятора, водоблока и индикатора потока. Элементы управления находятся на верхней панели – это упомянутые выше кнопки «M», «P» и «S».

DEEPCOOL BARONKASE LIQUID

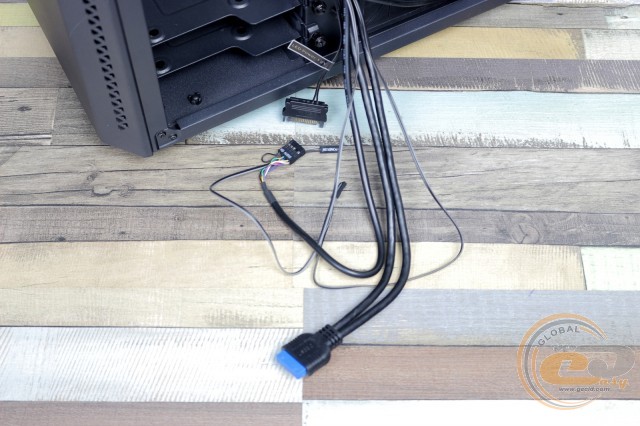

Длины интерфейсных кабелей достаточно для удобного их подключения. К тому же их можно спрятать от любопытных глаз, как и другие интерфейсные провода, благодаря отверстиям в поддоне и удобным застежкам Velcro.

Наименование

Длина, см

USB 3.0

70

HD Audio

70

Кнопки и индикаторы

70

Управление LED-подсветкой

50

DEEPCOOL BARONKASE LIQUID

Качество подгонки и обработки кромки заслуживает лишь лестных отзывов: никаких зазоров или заостренных краев нет, поэтому при монтаже зеленку можно не доставать из аптечки. Сам же корпус достаточно крепкий, каких-либо дребезжаний или вибраций в процессе тестирования мы не заметили.

Тестирование

Процессор

Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ)

Кулер

Scythe Mugen 3

Материнская плата

ASUS PRIME Z270-A (Socket LGA1151)

Оперативная память

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Видеокарта

ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5

SSD-накопитель

SSD KINGMAX SME35 Xvalue

Блок питания

Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W)

Термопаста

Noctua NT-H1

Корпус DEEPCOOL BARONKASE LIQUID тестировался в стоковом состоянии, то есть с одним предустановленным 120-мм вентилятором на тыльной панели, который работал на скорости 900 об/мин, и со 120-мм пропеллером СВО на верхней стенке. Частота вращения его лопастей составила 1800 об/мин, а скорость работы помпы водоблока – 2400 об/мин. Шум от их функционирования находится в комфортной зоне, а температура в помещении на момент тестирования составляла 25°С.

DEEPCOOL BARONKASE LIQUID DEEPCOOL BARONKASE LIQUID

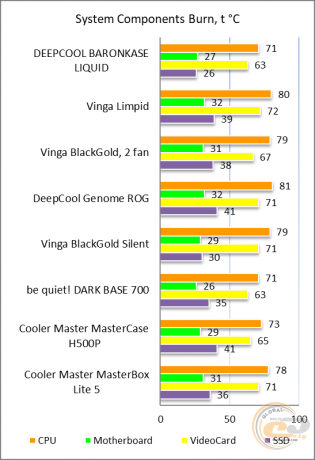

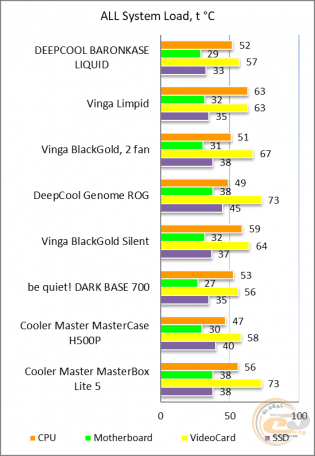

Диаграмма «All System Load» отображает нагрев компонентов после 30 минут 3DMark Fire Strike в режиме Ultra (разрешение 4K). А режим «System Component Burn» демонстрирует температуры при нагрузке приложениями AIDA64 (Stress CPU и FPU) и MSI Kombustor в течение 15 минут.

В обоих тестовых режимах абсолютно все ключевые узлы характеризуются отличными температурными показателями, обходя некоторых представленных конкурентов. А это свидетельствует не только об эффективности работы СВО, но также о продуманности конструкции в целом, в которой предусмотрено достаточно вентиляционных отверстий для теплорегуляции. И это несмотря на весьма компактные размеры и наличие единственного корпусного вентилятора.

Итоги

DEEPCOOL BARONKASE LIQUID

Корпус DEEPCOOL BARONKASE LIQUID откровенно порадовал своим дизайном и функциональными возможностями. Главным его достоинством является предустановленная СВО DEEPCOOL Captain 120EX. Она может использоваться с процессорами AMD и Intel различных поколений, TDP которых не превышает 140-150 Вт. То есть в большинстве случаев она гарантирует стабильную работу в номинале и возможность их разгона. А поскольку это СВО закрытого типа, то никакого дополнительного обслуживания она не требует.

Приятно, что предустановленная «водянка» − это не единственное преимущество корпуса. И если дизайн – это вопрос субъективный (одним может понравиться, другим нет), то продуманность интерфейса и качество исполнения – вещи весьма объективные. В частности, радует возможность установки ATX-плат в корпус формата MicroATX, наличие множества вентиляционных отверстий, обязательно прикрытых пылевыми фильтрами, удобный кабель-менеджмент, продуманность установки компонентов и транспортировки самого системного блока. А благодаря яркой LED-подсветке с возможностью ручной настройки режима работы вы сможете любоваться комплектующими через закаленное стекло.

Конечно, желание уменьшить габариты корпуса принесло ряд ограничений. Например, есть только пять слотов под карты расширения; длина видеокарт ограничена 240 мм (340 мм, если убрать решетку возле передней панели); в случае использования ATX-платы блок питания придется подвесить возле фронтальной панели, лишившись доступа к расположенной на нем кнопки включения. Одним словом, перед покупкой обязательно следует подумать о всех компонентах и об их комфортном размещении внутри. Хотя это замечание справедливо для любых систем, особенно компактных.

В Украине стоимость корпуса DEEPCOOL BARONKASE LIQUID в черном варианте окраса на момент подготовки обзора составляла 4789 грн. ($179). Его можно найти в магазинах CAN, Elmir и TeleMart. Белый вариант обойдется в 4906 грн. ($184). Ценник немаленький, но следует помнить, что в комплекте вы получаете СВО.

Достоинства:

  • симпатичный дизайн;
  • компактный форм-фактор и наличие съемной ручки для удобной транспортировки;
  • предустановленная процессорная СВО;
  • наличие прозрачного окна из закаленного стекла;
  • высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
  • хорошая жесткость конструкции;
  • продуманная компоновка внутреннего пространства;
  • возможность установки видеокарт длиной до 340 мм и процессорных кулеров высотой до 168 мм (если решите отказаться от СВО);
  • наличие посадочных мест под 2,5-дюймовые накопители;
  • наличие пылевых фильтров, мягких ножек, а также вибропоглощающих элементов в месте установки БП;
  • наличие одного предустановленного корпусного вентилятора;
  • возможность установки до пяти вертушек;
  • возможность скрытой укладки кабелей;
  • наличие красочной LED-подсветки с возможностью управления режимом ее работы;
  • отличные показатели температуры и шума.

Особенности:

  • необычный монтаж блока питания при установке ATX-платы;
  • наличие лишь 5 слотов под карты расширения;
  • удобнее всего работать с видеокартами, высота которых не превышает 120 мм.

cooling

Автор: Сергей Будиловский

Выражаем благодарность компании DEEPCOOL за предоставленный для тестирования корпус.

Выражаем благодарность компаниям ASUS, Intel, Noctua, Sea Sonic Electronics и бренду HyperX за предоставленное для тестового стенда оборудование.
