Обзор корпуса Deepcool CK500: универсальный солдат

В начале этого года компания Deepcool анонсировала пополнение модельного ряда корпусов популярного формата Middle Tower сразу двумя устройствами. Обе модели получили одинаковую конструкцию шасси, но разное исполнение фронтальной панели и разную конфигурацию предустановленных вентиляторов. Старшая модификация Deepcool CK560 получила пластиковую накладку с ячеистой структурой для лучшей продуваемостии сразу четыре вентилятора, три их которых с RGB подсветкой. В свою очередь передняя часть корпуса Deepcool CK500 выполнена из сплошного металла, а вентилятора всего два и оба без подсветки.

К нам на тестирование приехала версия Deepcool CK500, стоимость которой составляет порядка $103. Давайте же взглянем, насколько хорошо пара предустановленных вертушек справятся с охлаждением компонентов внутри корпуса со стальной накладкой спереди. А также выясним насколько изменится нагрев компонентов, если снять эту металлическую накладку с фронтальной панели.

Спецификация

Упаковка и комплектация

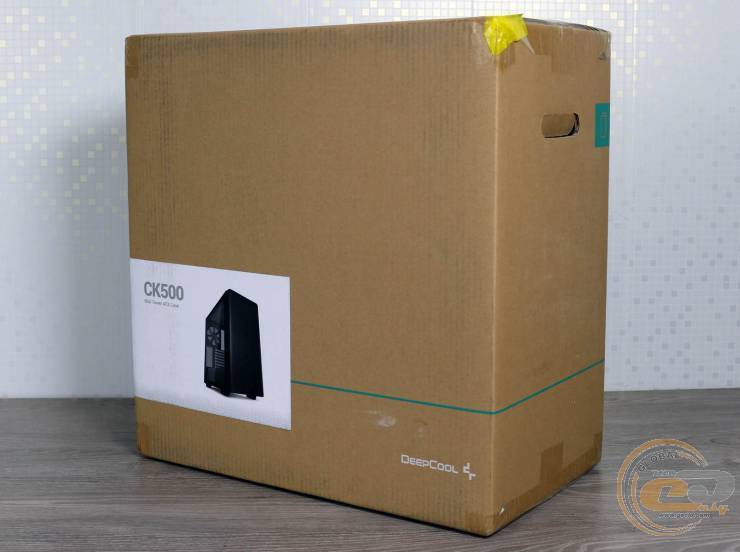

Deepcool CK500 запечатан в привычную картонную коробку с простым оформлением. На ее гранях можно найти название и спецификацию корпуса на английском языке. По бокам есть вырезы для удобной транспортировки.

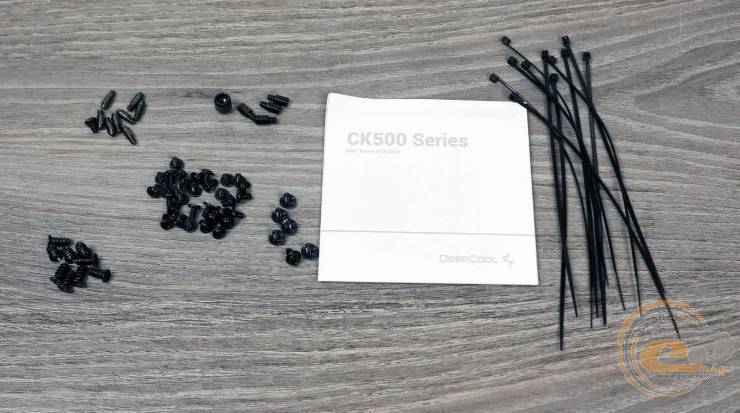

В комплект поставки входит инструкция, набор винтов и комплект стяжек.

Внешний вид

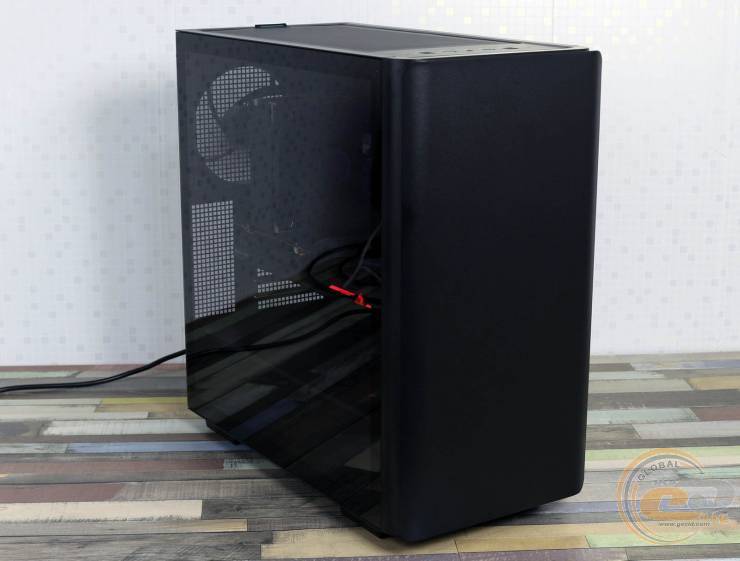

Несмотря на то, что Deepcool CK500 нельзя назвать бюджетным решением, во внутренней иерархии компании он относится к сегменту базовых, но высококачественных решений, поэтому и выглядит достаточно стандартно. Перед нами типичное прямоугольное шасси и прозрачная боковая панель, а единственным нестандартным элементом можно назвать конструктив фронтальной панели, на которой мы остановимся немного позже.

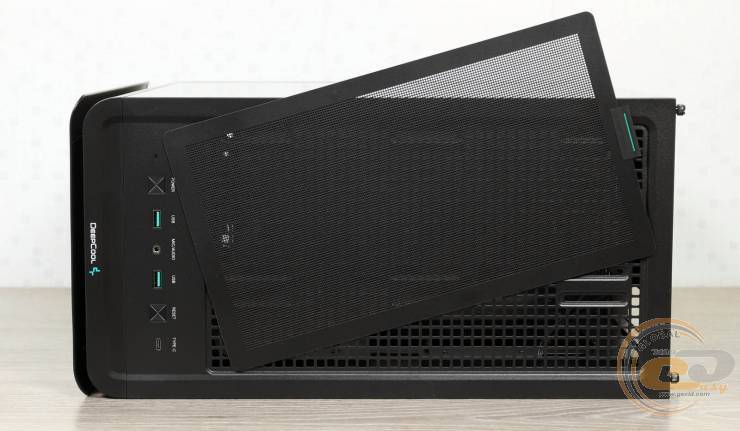

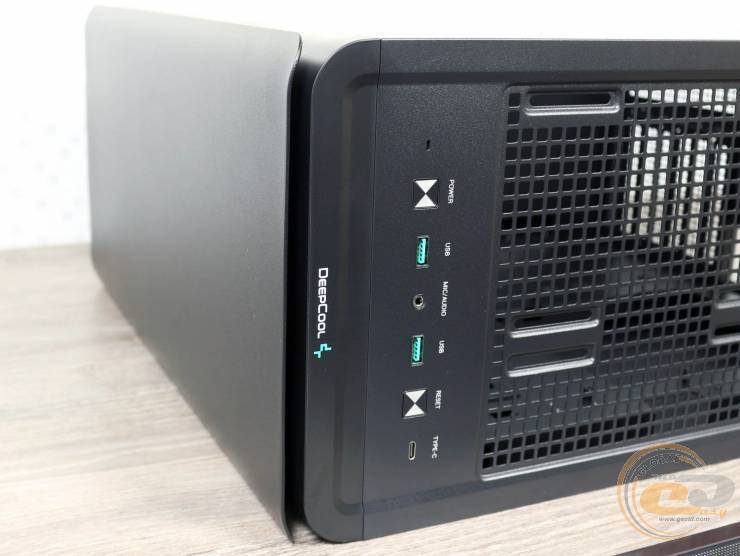

Внешние порты расположились на верхней панели ближе к фронтальной части. Здесь есть два USB 3.0 Type-A один Type-C и один комбинированный 3,5-мм аудиоразъем для микрофона и наушников. Также тут есть кнопки включения и перезагрузки, которые вы точно не перепутаете благодаря их расположению.

По традиции для современных корпусов большая часть верхней панели перфорирована для доступа воздуха. В данном случае перфорация прикрыта пылевым фильтром на магнитном креплении. Под ней вы сможете закрепить пару 120-мм или 140-мм вентиляторов, либо радиатор СВО размерами вплоть до 280 мм.

Металлическую накладку передней панели можно легко отстегнуть. В фронтальную панель встроен съемный фильтр для защиты от пыли покрывающий область три вентилятора. Исходно передняя панель оборудована лишь одним 140 мм вентилятором без подсветки.

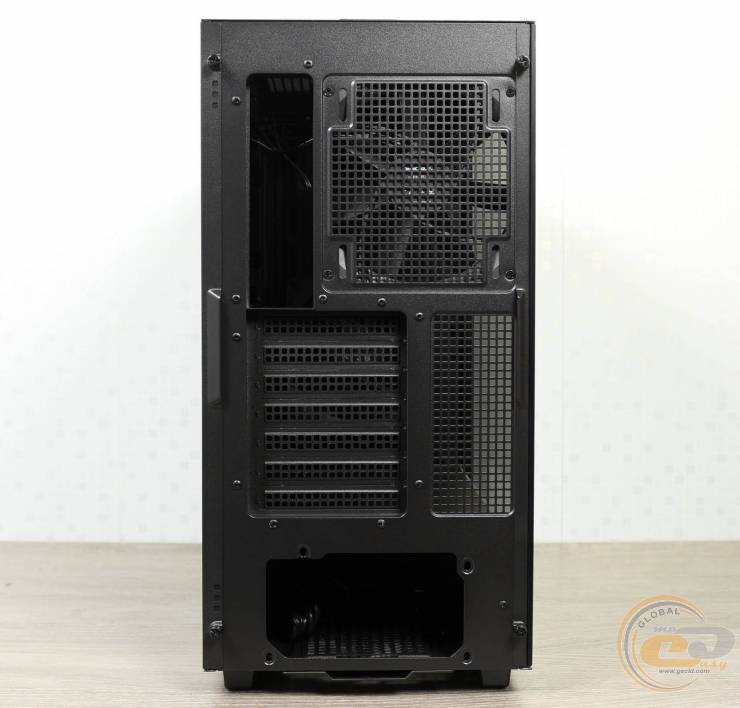

Тыльная часть корпуса получила семь горизонтальных слотов расширения с многоразовыми заглушками. Рядом приютился вырез под интерфейсную панель материнской платы и четвертый предустановленный 140-мм вентилятор без подсветки.

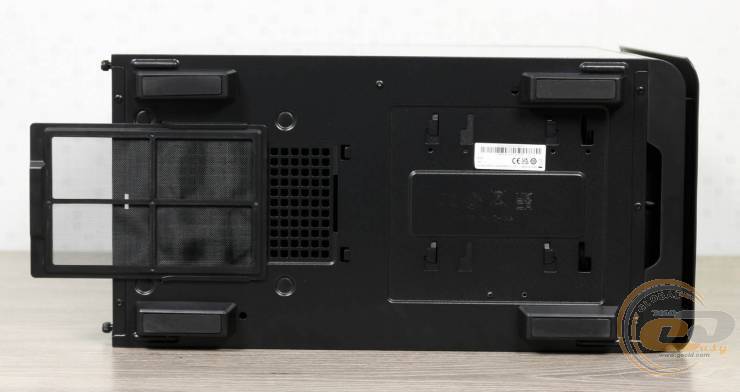

На дне корпуса находится крепление корзины с накопителями и вентиляционное отверстие для доступа прохладного воздуха к БП, которое прикрыто пылевым фильтром. Он легко снимается, продувается и моется.

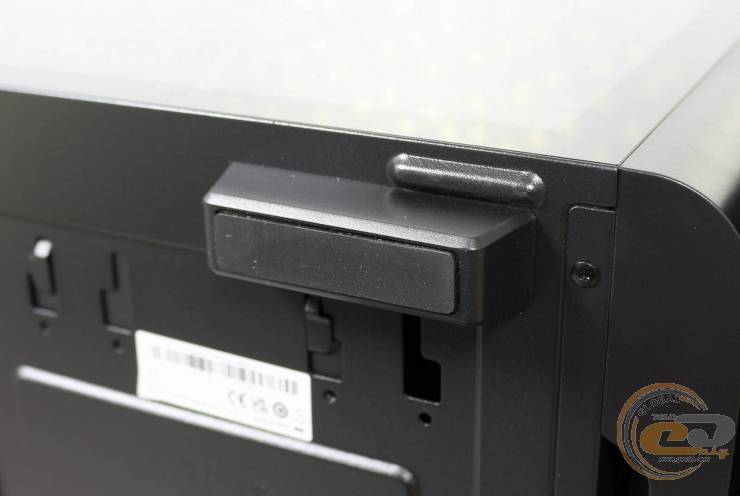

Также в наличии две пары резиновых ножек высотой 21 мм. Они обеспечивают хорошую устойчивость на разных типах поверхности и достаточный приток воздуха для источника питания.

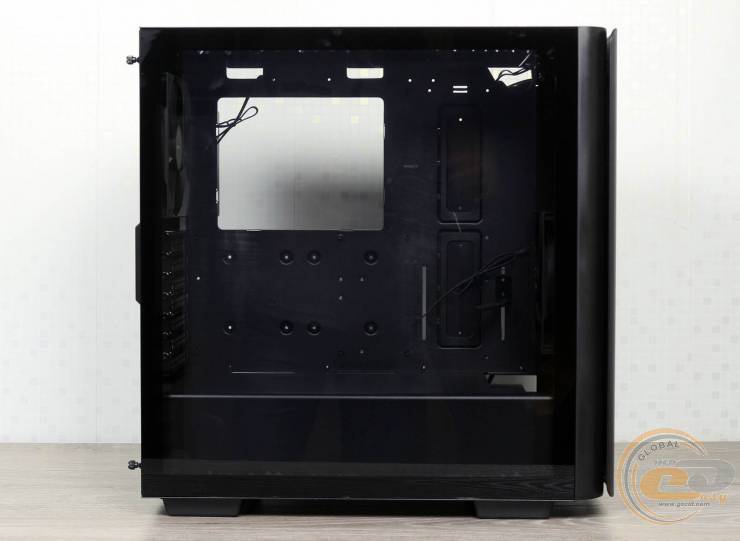

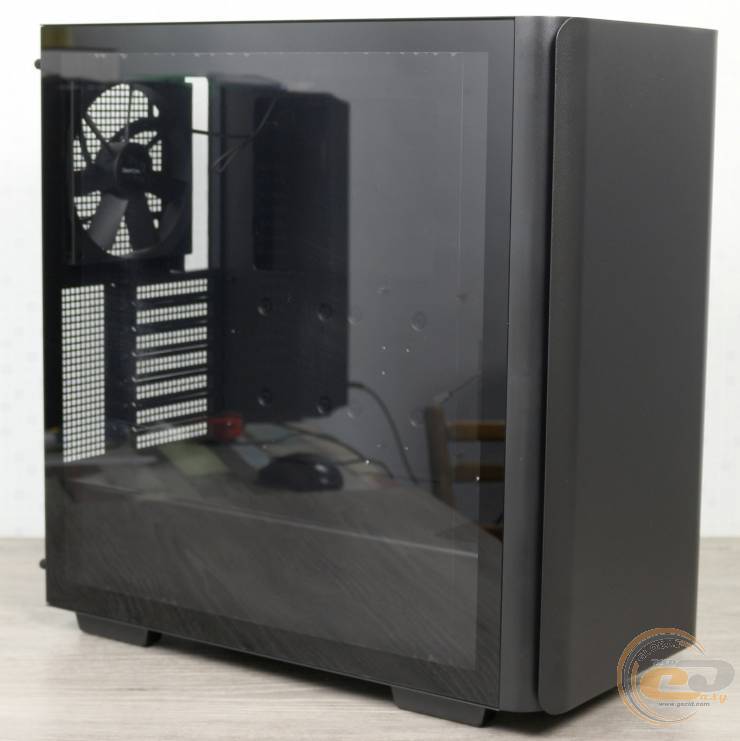

Левая боковина представляет собой немного затемненную стеклянную панель толщиной 3,85 мм. Она позволяет любоваться внутренними компонентами. Держится она на двух винтах с накаткой.

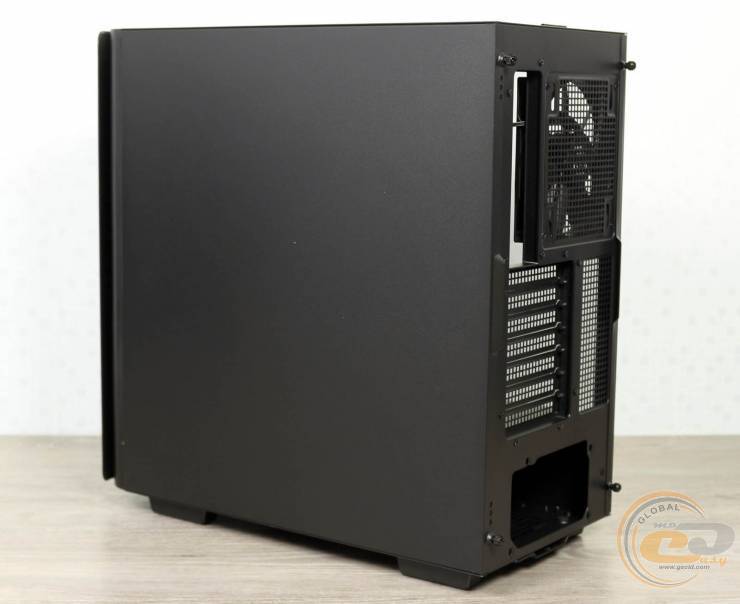

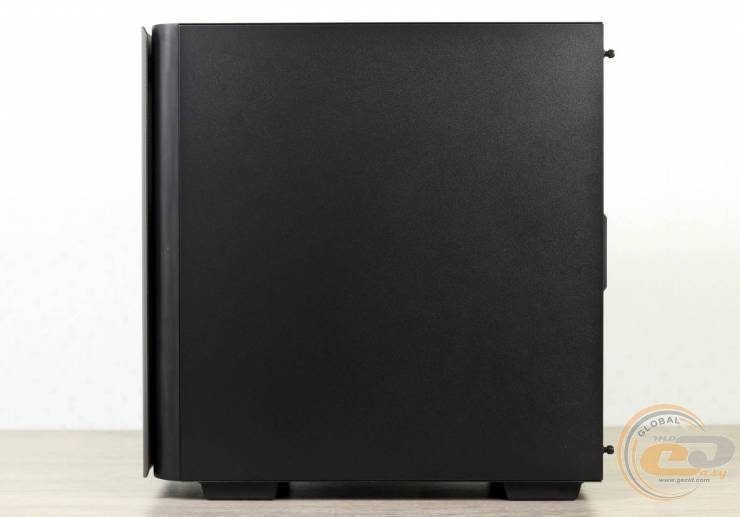

С противоположной стороны разместилась металлическая панель толщиной 0,70 мм. Она также фиксируется стандартным образом при помощи двух винтов с накаткой и оснащена небольшим выступом для облегчения демонтажа.

Что касается практичности используемых материалов, то на матовой краске практически не видны отпечатки, а вот стекло более маркое и требует соответствующего ухода.

Внутреннее устройство

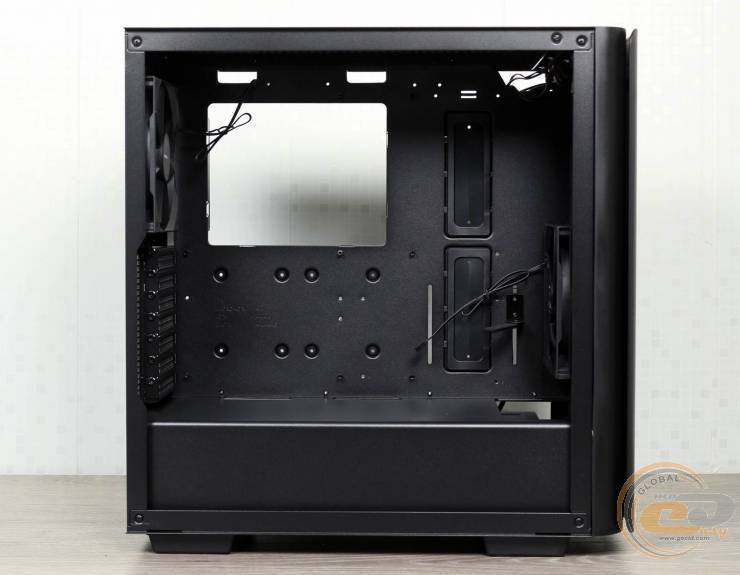

Корпус использует компоновку с нижним расположением блока питания. Сам он вместе с корзиной под накопитель отделен от основного пространства металлическим кожухом. Отсек для материнской платы находится сверху. В передней части отсутствуют какие-либо стойки, что позволяет устанавливать габаритные комплектующие и улучшает продуваемость самой системы благодаря свободной циркуляции воздушных потоков.

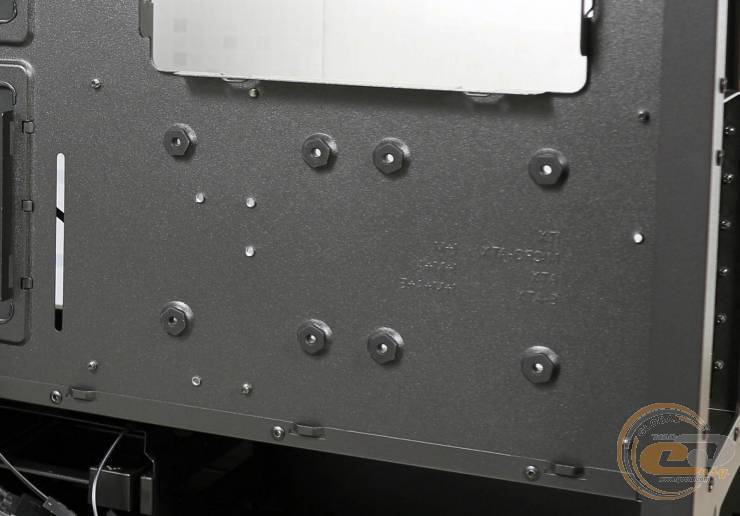

В поддоне материнской платы предусмотрен большой вырез для удобной установки и демонтажа кулера CPU с опорной пластиной. Для скрытой укладки проводов есть несколько отверстий и целая россыпь креплений под стяжки.

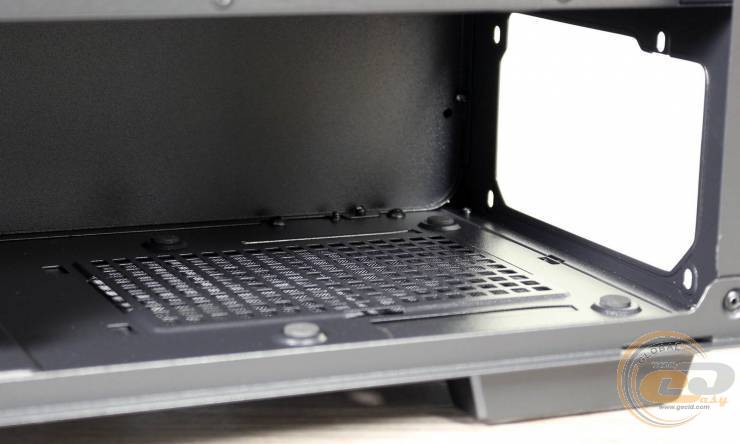

Посадочное место для блока питания оборудовано антивибрационными прокладками, а крепление осуществляется комплектными винтами. Максимальная длина БП составляет 160 мм, хотя при желании всегда можно демонтировать расположенную рядом корзину под накопители.

Для установки накопителей в вашем распоряжении есть пара посадочных мест для 2,5-дюймовых моделей за стенкой шасси.

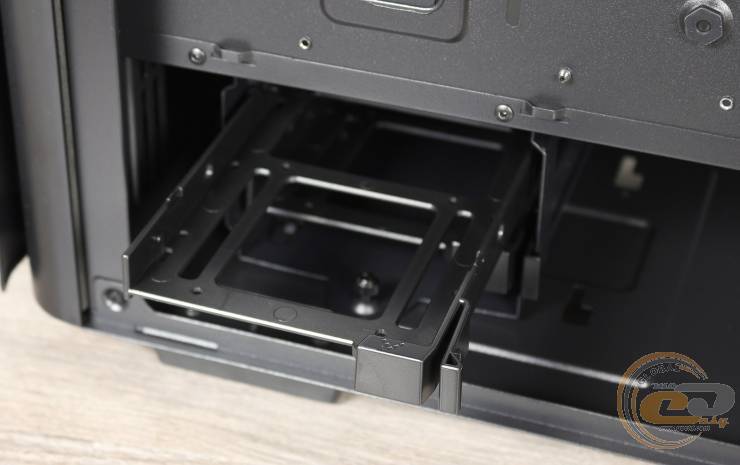

Также в наличии имеется упомянутая выше корзина со съемными отсеками для двух 3,5” или 2,5”накопителей.

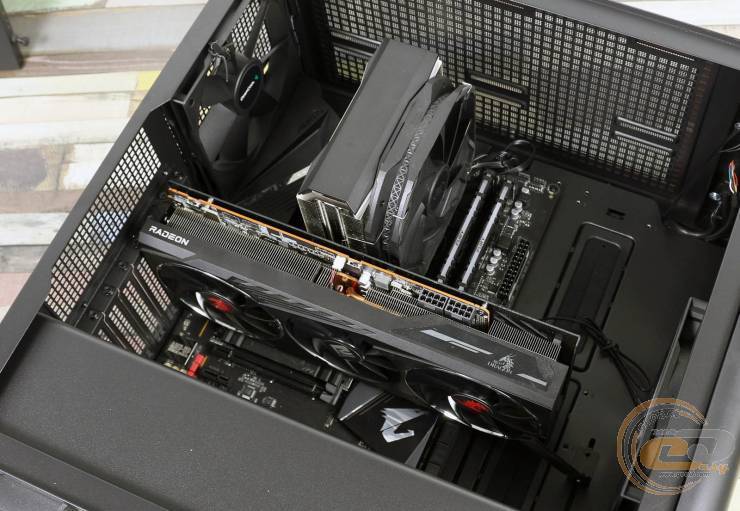

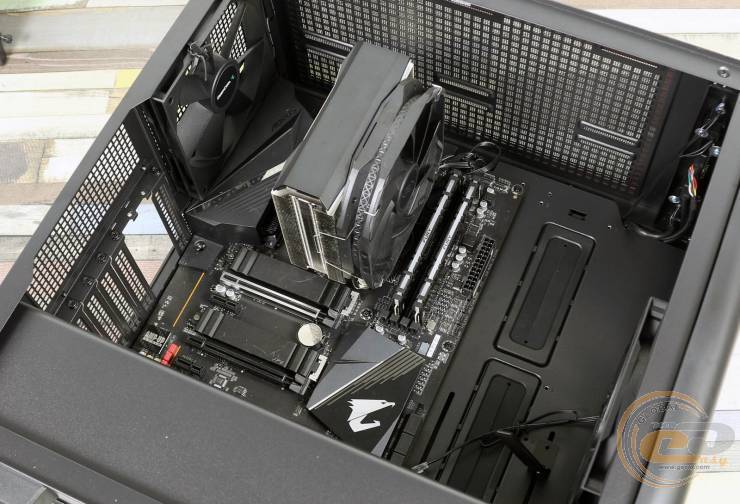

Перейдем к процессу сборки. Корпус поддерживает материнские платы форматов E-ATX, ATX, microATX и Mini-ITX. Для тестирования мы использовали модель Gigabyte B550 AORUS Pro формата ATX.

Длина видеокарт по нашим измерениям не должна превышать 360 мм, чего более чем достаточно по современным меркам.

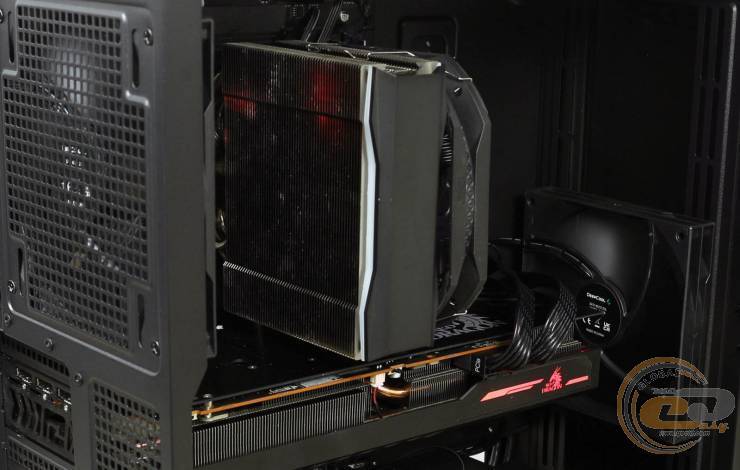

Высота процессорного кулера ограничена отметкой в 175 мм.

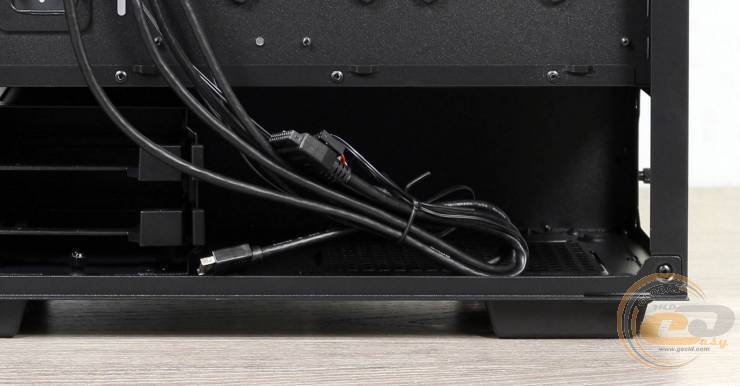

Идущие от передней панели кабели имеют достаточную длину, чтобы аккуратно провести их к материнской плате.

Наименование	Длинна
USB 3.0	75 см
HD AUDIO	75 см
Кнопки и индикаторы	70 см
USB Type-C	75 см

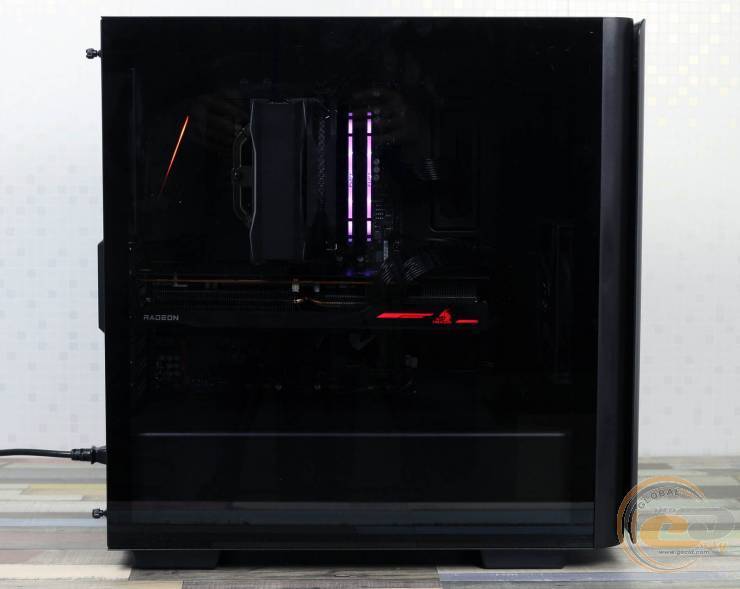

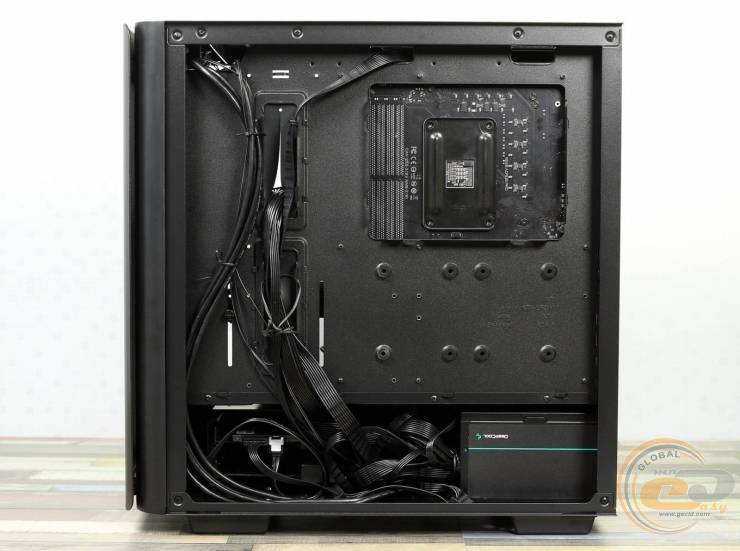

В итоге никаких проблем со сборкой не возникло. За поддоном материнской платы есть более чем достаточно свободного места для укладки кабелей, что позволит вам максимально аккуратно собрать и оформить внутреннее убранство корпуса. Также нет никаких вопросов к жесткости и толщине металла. Корпус ощущается отлично сбитым устройством. В процессе работы не было никаких вибраций и дребезжаний внутренних компонентов.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

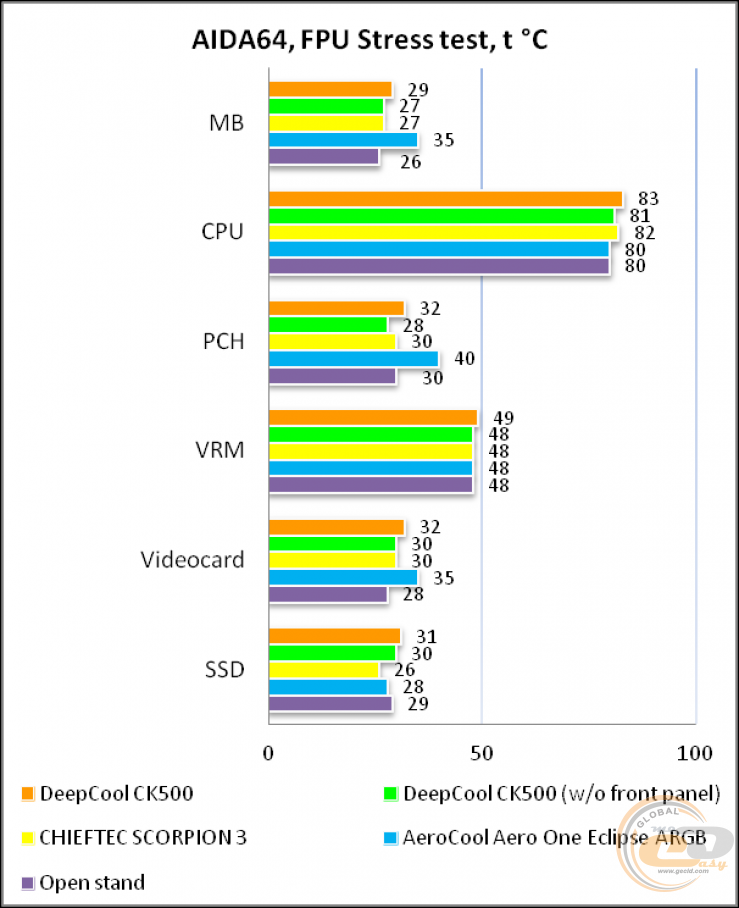

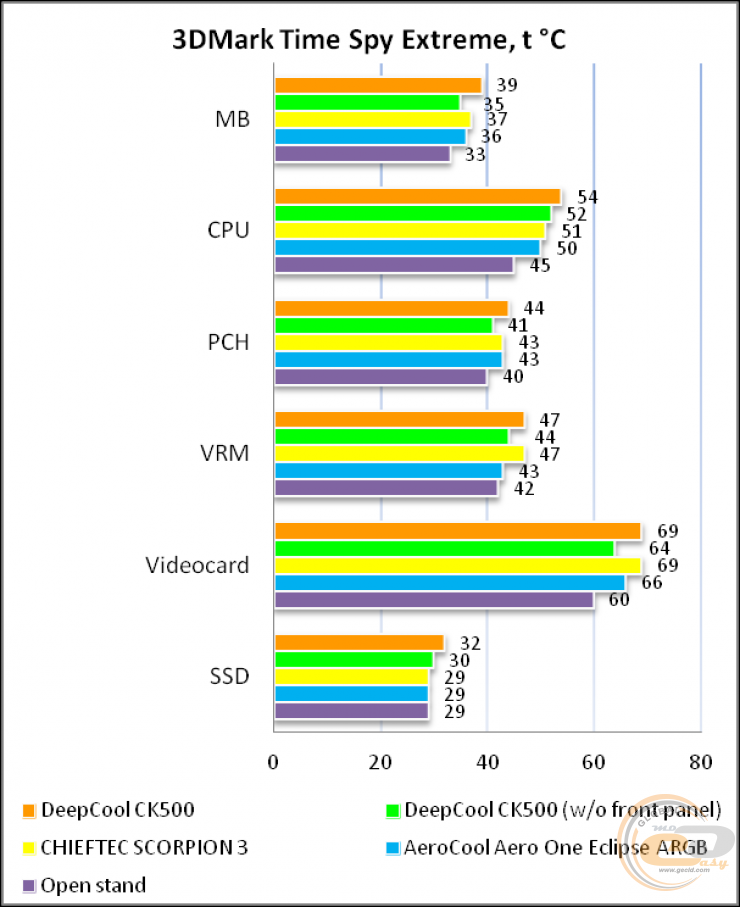

Напомним, что корпус поставляется с двумя предустановленными вентиляторами: один 140-мм спереди на вдув и один 140-мм сзади на выдув. Их максимальная скорость вращения составляет 950 об/мин. Тестирование проводилось при 24°С. Напряжение на процессоре было установлено на отметке 1,26 В. Скорость вентилятора воздушного охлаждения - 800 об/мин. В свою очередь вентиляторы видеокарты работали на 40%. В итоге были получены следующие результаты:

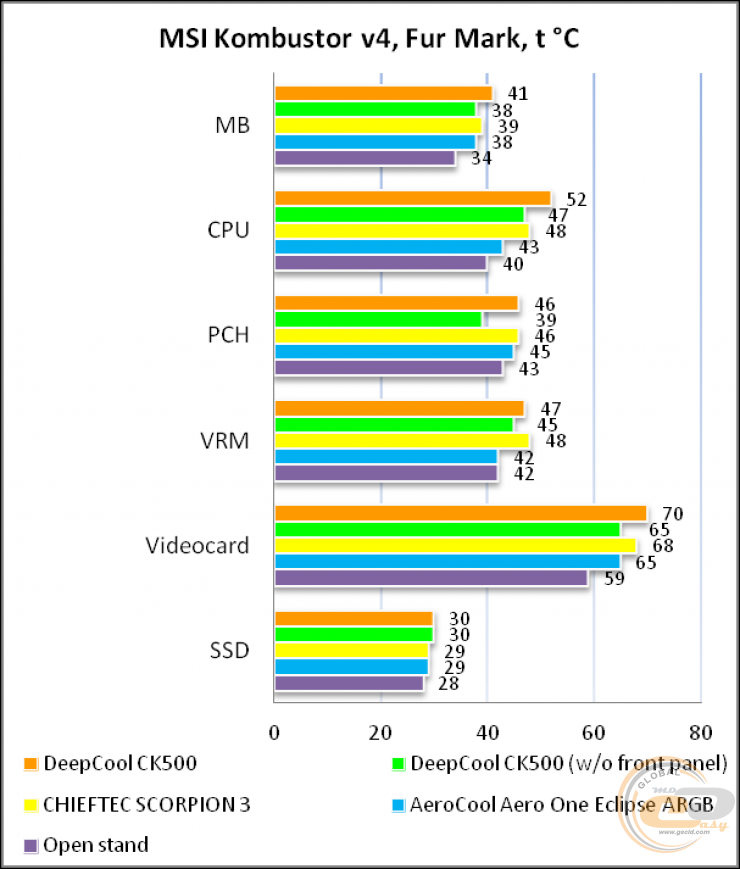

При максимальной нагрузке (MSI Kombustor + Fur Mark) наибольшая разница между открытым стендом и корпусом с фронтальной металлической накладкой достигла 11°С для видеокарты, 12°С для процессора и 3°С для чипсета. Если же снять накладку, то разница снижается до 6°С для видеокарты и 7°С для процессора. Температура же чипсета и вовсе была ниже, чем на открытом стенде. Как видим, металлическая накладка спереди достаточно сильно влияет на температуру компонентов внутри, поэтому в жаркое время года для мощной игровой системы ее можно снимать. К слову, даже на максимальной скорости корпусные вентиляторы работают очень тихо, что является их огромным достоинством.

Итоги

По итогам тестирования корпуса Deepcool CK500 показал себя очень хорошо. Фактически перед нами очень универсальная модель, которая благодаря своей любопытной конструкции фронтальной панели, может стать идеальным устройством для сборки стильной мультимедийной системы, где не нужна максимальная вентиляция, зато пригодится стильный дизайн со стальной фронтальной панелью. Если же нужна дополнительная циркуляция воздуха в жаркое время года для мощной игровой системы, всегда можно снять накладку, существенно снизив температуру комплектующих. Также отметим высокое качество материалов и сборку, наличие порта USB Type-C, стеклянную боковую панель и тихие 140-мм вентиляторы в комплекте.

В итоге, модель Deepcool CK500 однозначно заслуживает вашего внимания как очень качественное и весьма универсальное решение в популярном формате Middle Tower.

Достоинства:

• строгий дизайн;
• любопытная конструкция фронтальной панели;
• пара тихих вентилятора в комплекте;
• прозрачная боковая стенка из закаленного стекла;
• три пылевых фильтра;
• высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
• хорошая совместимость с габаритными видеокартами;
• эффективное охлаждение компонентов внутри;
• хорошие возможности для скрытой укладки кабелей.

Особенности

• отсутствие подсветки.

Автор: Константин Шорохов

Выражаем благодарность компании DEEPCOOL за предоставленный для тестирования корпус.
