Обзор и тестирование корпуса Fractal Design Define S Window

21-08-2015

Шведская компания Fractal Design хорошо известна своими корпусами, которые сочетают строгий внешний вид и продуманную организацию внутреннего пространства. Не так давно мы тестировали модель Fractal Design Define R4, которая получила положительные отзывы за высокое качество исполнения.

Fractal Design Define S Window

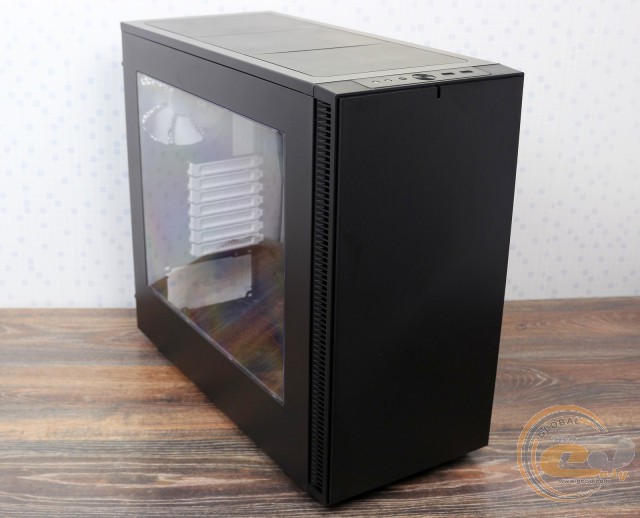

В данном материале будет рассмотрен оригинальный корпус Fractal Design Define S Window. На первый взгляд, он ничем не отличается от большинства других моделей формата Middle Tower, кроме большого окна на боковой панели. Но стоит взглянуть на его внутренне устройство, как становится понятным, что производитель провел достаточно большую работу в плане повышения удобства сборки и эксплуатации.

Спецификация:

Производитель и модель

Fractal Design Define S Window

Типоразмер корпуса

Middle Tower

Поддерживаемые форм-факторы материнских плат

ATX, microATX, Mini-ITX

Цвет

Черный

Отсеки

3 х 3,5” / 2,5”

2 х 2,5”

Слоты для карт расширения

7

Максимальная длина видеокарты

425 / 450 мм

Максимальная высота процессорного кулера

180 мм

Внешние интерфейсы

2 x USB 3.0

2 х аудиовыхода

Предустановленные вентиляторы

Передняя панель

1 х 140-мм

Задняя панель

1 х 140-мм

Все посадочные места под вентиляторы

Передняя панель

3 х 120 / 140-мм

Задняя панель

1 х 120 / 140-мм

Верхняя панель

3 х 120 / 140-мм или 1 х 180-мм

Нижняя панель

1 х 120 / 140-мм

Поддержка СВО

Передняя панель

360 / 280 / 240 / 140 / 120 мм

Верхняя панель

420 / 360 / 280 / 240 / 140 / 120 мм

Нижняя панель

120 мм

Задняя панель

120 / 140 мм

Блок питания

Нет

Материал

Передняя панель

Пластик

Шасси

Сталь

Толщина шасси корпуса

0,8 мм

Толщина боковых стенок

0,83 мм

Размеры корпуса

233 х 451 х 520 мм

Вес (нетто)

9,1 кг

Сайт производителя

Страница продукта

Fractal Design

Fractal Design Define S Window

Упаковка и комплект поставки

Fractal Design Define S Window

Корпус поставляется в стандартной картонной упаковке. На ее лицевой стороне имеется схематическое изображение и название данной модели. Также здесь указано, что в нашем распоряжении оказалась модификация с большом окном из прозрачного пластика на боковой панели.

Fractal Design Define S Window

На обратной стороне коробки перечислены основные преимущества данной новинки:

  • дизайн предусматривает повышенную звукоизоляцию и оптимальное распределение воздушных потоков внутри;
  • обеспечена поддержка систем водяного охлаждения с радиатором длиной до 420 мм;
  • используются фирменные звукоизолирующие заглушки Moduvent для вентиляционных отверстий на верхней части корпуса;
  • наличие двух вентиляторов Fractal Design Dynamic GP14 (140 мм) в комплекте поставки;
  • присутствие пылевых фильтров на передней и нижней панели;
  • скрытые посадочные места для пяти накопителей за поддоном для материнской платы;
  • возможность установки внутри резервуара и насоса СВО.

Fractal Design Define S Window

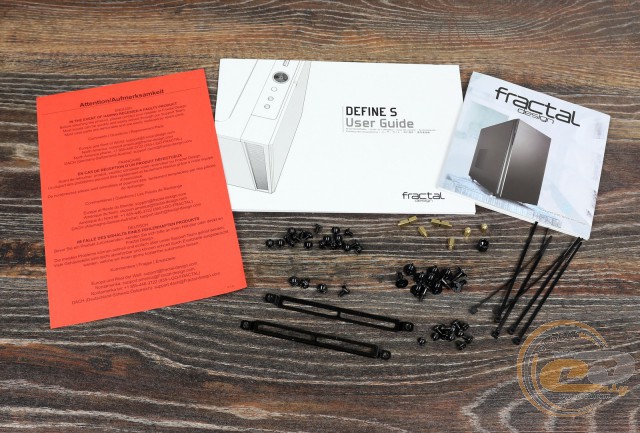

В комплект поставки Fractal Design Define S Window входят следующие компоненты:

  • набор винтов для крепления системной платы, вентиляторов, накопителей, СВО и крышек корпуса;
  • два крепежа для фиксации резервуара СВО;
  • стяжки для кабелей;
  • руководство пользователя и краткая инструкция.

Такой набор сможет удовлетворит потребности практически любого пользователя, учитывая достаточно простую конструкцию самого корпуса.

Внешний вид

Fractal Design Define S Window

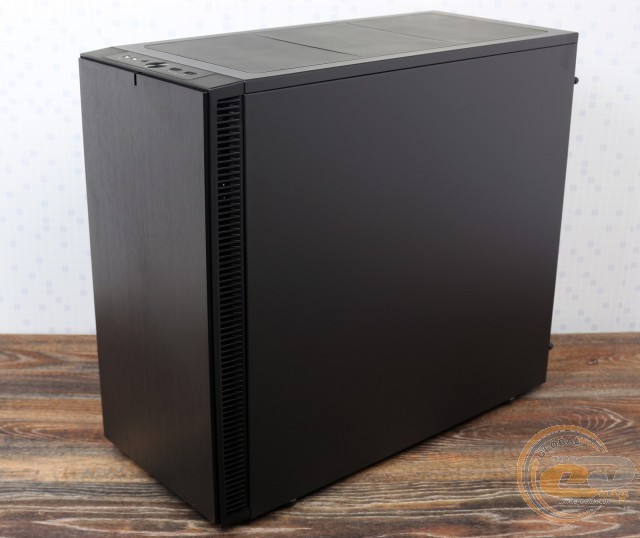

Модель Fractal Design Define S Window имеет строгий и лаконичный внешний вид. Она выполнена из металла и окрашена в черный матовый цвет, поэтому отпечатки пальцев практически не видны. На боковых гранях лицевой панели расположены вентиляционные решетки для свободного доступа воздуха внутрь.

Fractal Design Define S Window

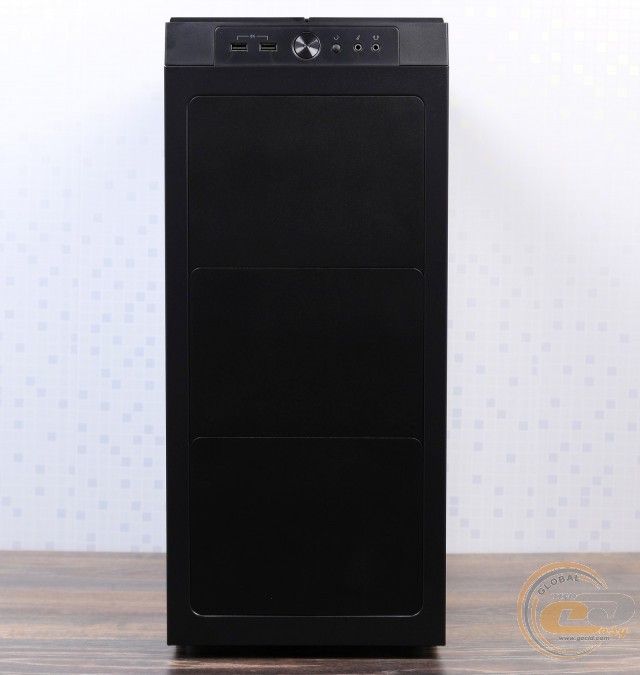

Сама лицевая панель является полностью сплошной и не оборудована дверцей или отсеками для оптических дисков. Единственным функциональным элементом здесь можно назвать светодиодный индикатор активности жесткого диска (он расположен в верхней части) с умеренной яркостью свечения.

Fractal Design Define S Window

Fractal Design Define S Window

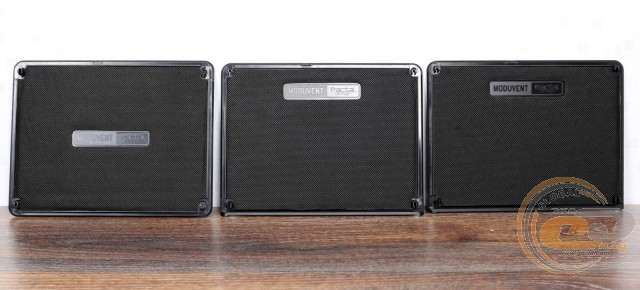

На верхней стенке корпуса расположены уже упомянутые ранее три пластиковые заглушки Moduvent. Их использование повышает звукоизоляцию. Если же в приоритете улучшенное охлаждение внутренних компонентов, то вместо одной или нескольких из них можно установить вентиляторы.

Fractal Design Define S Window

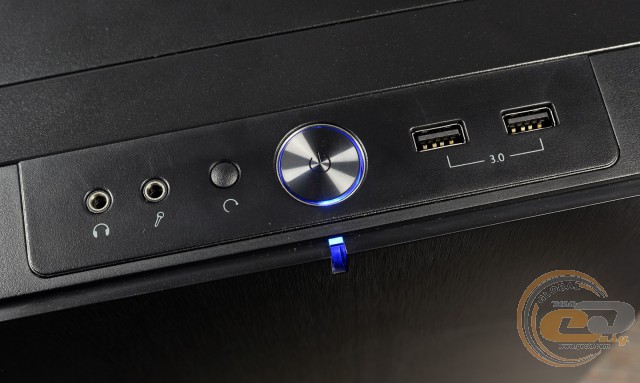

Рядом расположена панель управления, которая содержит следующие интерфейсы: два порта USB 3.0, аудиовыходы для подключения наушников и микрофона, а также кнопки включения и перезагрузки.

Fractal Design Define S Window

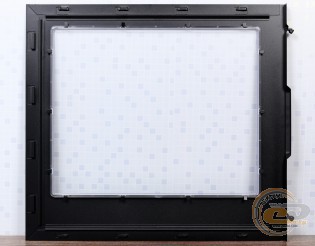

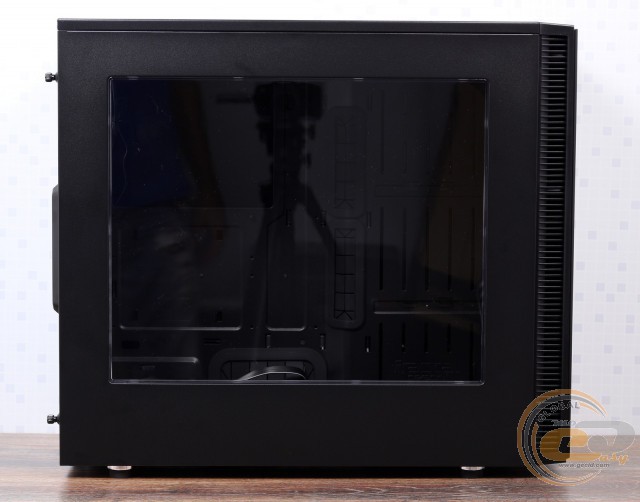

На левой боковой панели имеется большое прозрачное окно, через которое можно рассмотреть внутреннюю организацию компонентов в системном блоке. При наличии светодиодов внутри такое решение будет смотреться достаточно эффектно.

Fractal Design Define S Window

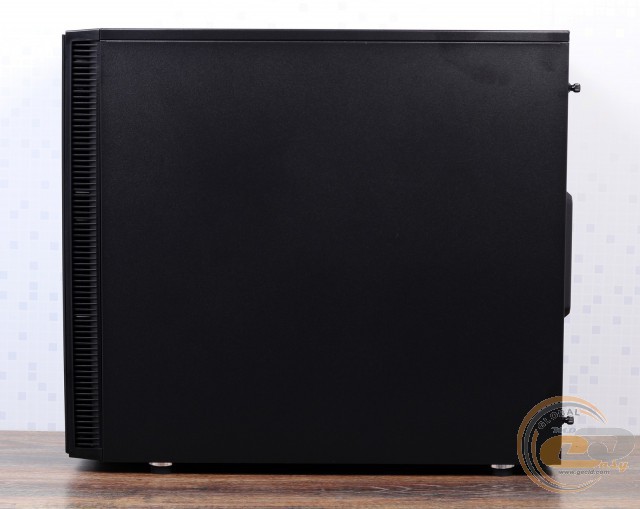

Правая боковая стенка полностью сплошная и крепится с помощью двух несъемных винтов, которые можно выкрутить даже без использования отвертки.

Fractal Design Define S Window

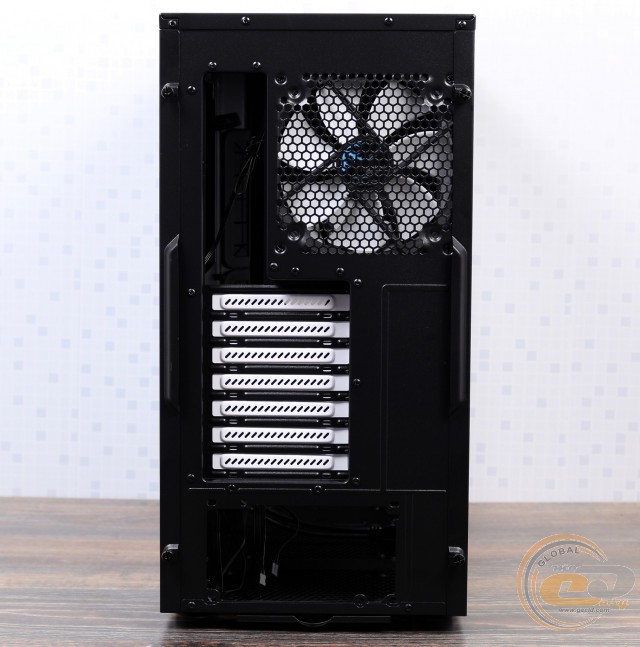

В нижней части задней панели имеется отсек для блока питания. Выше расположены многоразовые белые заглушки слотов для карт расширения, которые смотрятся достаточно оригинально. В самом верху присутствует место для интерфейсной панели материнской платы и для крепления вентилятора диаметром 120 или 140 мм (в комплект входит вертушка Fractal Design Dynamic GP14 диаметром 140 мм).

Fractal Design Define S Window Fractal Design Define S Window

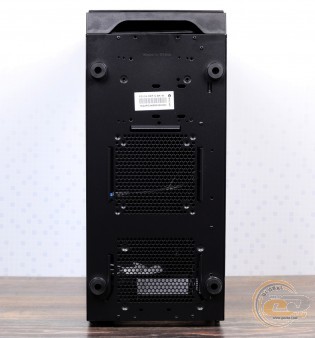

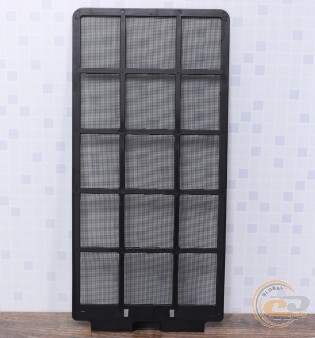

На дне корпуса приютилось одно посадочное место для вентилятора диаметром 120 или 140 мм. Если же его не использовать, то длина совместимого блока питания возрастает со 170 мм до 300 мм. Как и положено в качественных решениях, на дне установлен большой пылевой фильтр (290 х 140 мм) для очистки втягиваемого воздушного потока.

Fractal Design Define S Window Fractal Design Define S Window

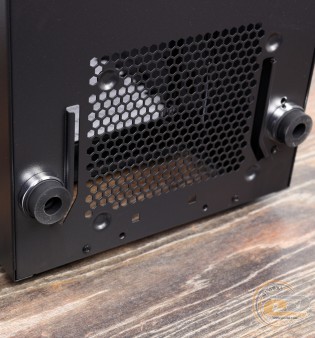

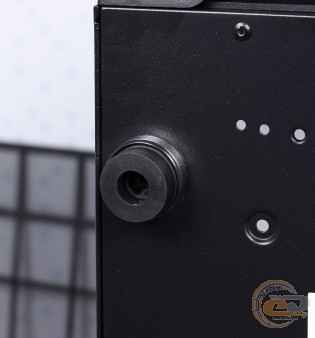

А четыре крупные резиновые ножки обеспечивают корпусу устойчивое положение на поверхности и препятствуют ее повреждению. Высота передних и задних ножек одинакова и составляет 15 мм, а вот диаметр резиновой части у них немножко разный: 25 мм у передних и 30 мм у задних.

Общее качество сборки корпуса выполнено на высоком уровне. Зазоры или шатающиеся элементы отсутствуют. Кромка обработана очень добротно, поэтому острые края отсутствуют вовсе.

Внутреннее устройство

Fractal Design Define S Window Fractal Design Define S Window

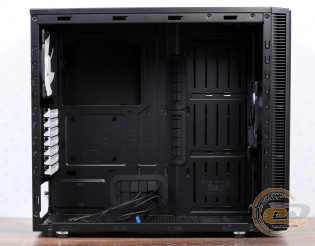

Fractal Design Define S Window позволяет устанавливать материнские платы форм-факторов ATX, microATX и Mini-ITX. Толщина металлического шасси корпуса составляет 0,8 мм, а боковых стенок − 0,83 мм. Отсутствие внутри привычной корзины для накопителей позволяет установить габаритную видеокарту длиной до 425 мм (430 мм согласно нашим измерениям). Если же на передней панели не использовать вентиляторы или радиаторы СВО, то доступное пространство составит 450 мм (457 мм согласно нашим измерениям). Также корпус позволяет использовать достаточно большую процессорную систему охлаждения высотой до 180 мм (182 мм согласно нашим измерениям).

Fractal Design Define S Window Fractal Design Define S Window

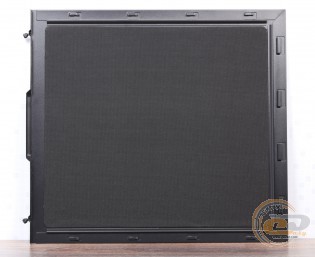

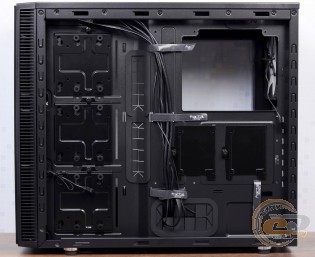

Правая боковая стенка обклеена звукоизоляционным материалом, который способен поглощать шум от компонентов компьютера. Под крышкой имеются посадочные места для пяти накопителей. В правом верхнем углу расположен большой вырез, который позволяет свободно разместить практически любую укрепляющую пластину на обратной стороне материнской платы. Для скрытой укладки кабелей предусмотрено пространство шириной до 40 мм, а также встроенные стяжки для надежной фиксации проводов.

Fractal Design Define S Window Fractal Design Define S Window

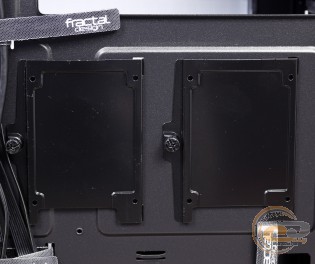

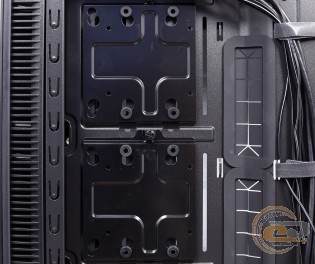

В левой части большой ниши расположены три посадочных места для 3,5 или 2,5-дюймовых накопителей, которые оборудованы антивибрационными прокладками. Справа (под материнской платой) разместились еще два скрытых отсека для 2,5-дюймовых SSD.

Fractal Design Define S Window Fractal Design Define S Window

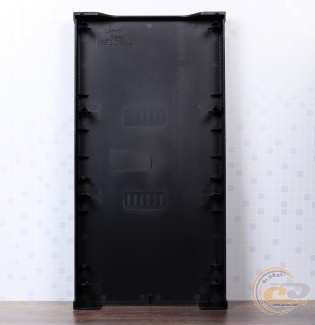

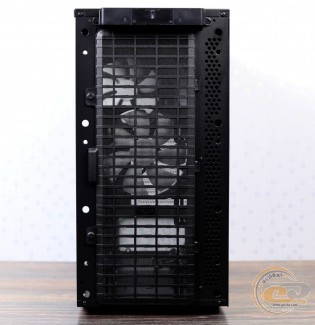

Сняв лицевую панель, можно обнаружить три посадочных места для вентиляторов диаметром 120 или 140 мм, которые прикрыты пылевым фильтром (190 х 130 мм) на магнитном креплении.

Fractal Design Define S Window

Сами вертушки крепятся в специальных салазках. Это позволяет отрегулировать их положение по высоте.

Fractal Design Define S Window

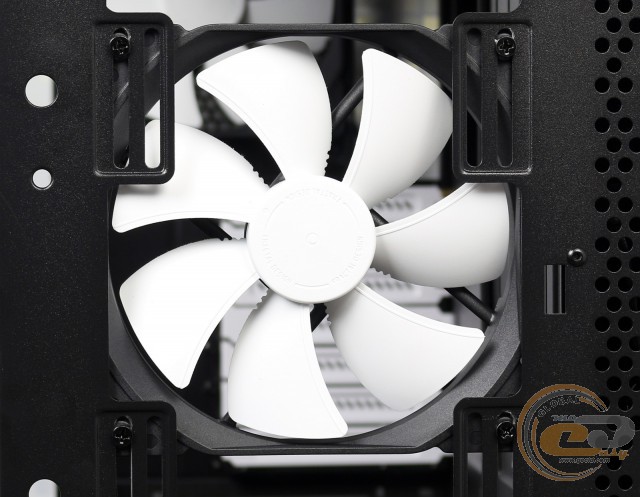

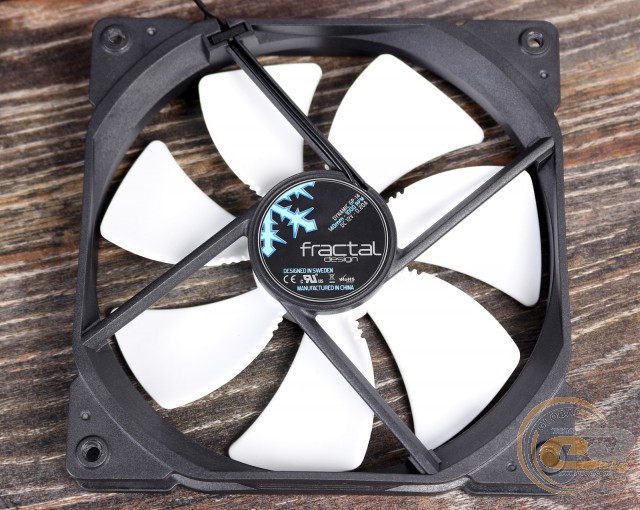

Изначально здесь установлен один вентилятор Fractal Design Dynamic GP14 диаметром 140 мм, аналогичный тому, что зафиксирован на задней панели.

Fractal Design Define S Window

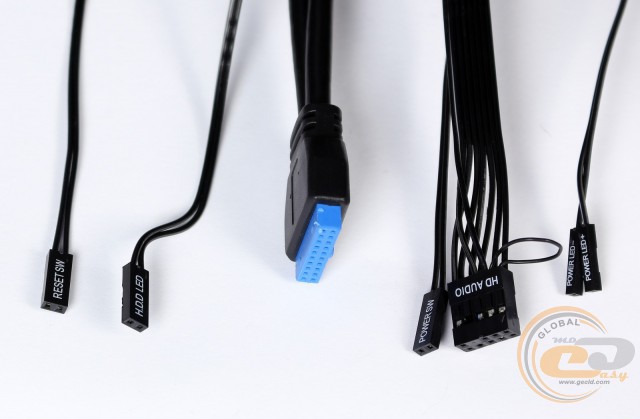

Набор кабелей для подключения интерфейсов фронтальной панели состоит из:

  • коннекторов для подключения кнопок включения/перезагрузки и LED-индикаторов (длиной 800 мм);
  • портов USB 3.0 (длиной 700 мм);
  • колодки для аудиоразъемов (длиной 940 мм).

Дополнительные адаптеры для вентиляторов с разъемами MOLEX (PATA) в комплект не входят, поэтому в случае необходимости установки большего количества кулеров, их можно будет приобрести отдельно.

Fractal Design Define S Window

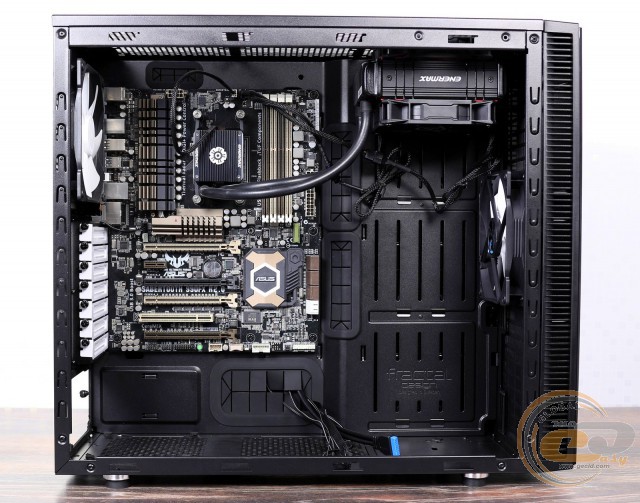

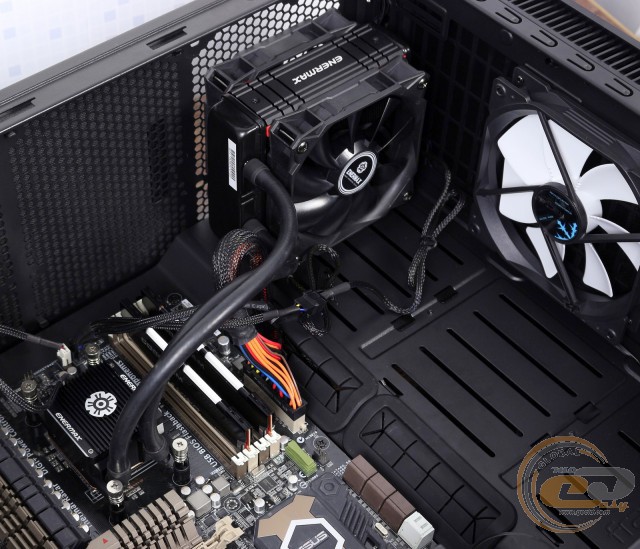

Сборка компьютера в корпусе Fractal Design Define S Window выполняется очень легко. В основном это связано с тем, что внутри отсутствует корзина для накопителей и оптических приводов. В нашем случае была использована большая материнская плата формата ATX и СВО закрытого типа для охлаждения процессора. Ее радиатор занимает один отсек для 140-мм вентилятора.

Fractal Design Define S Window

Как видите, внутри еще остается полно места для свободной циркуляции воздуха и установки пяти дополнительных вертушек. В целом же сюда поместится и более габаритная СВО, состоящая из резервуара с жидкостью и полноразмерного насоса.

Fractal Design Define S Window

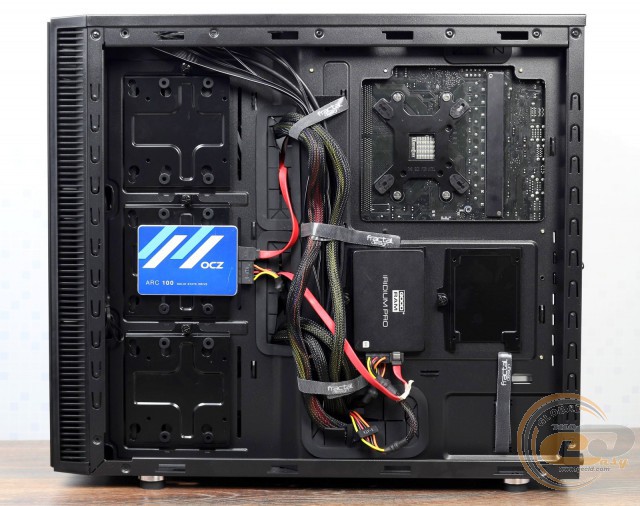

Для укладки кабелей за поддоном материнской платы имеется достаточно свободного места. Комплектные стяжки позволяют удобно их зафиксировать и уложить. Главное же, что здесь можно расположить до пяти накопителей, которые абсолютно не будут мешать при установке или демонтаже других компонентов.
