Обзор и тестирование компьютера iROBO 3000a с двухъядерным Intel Atom D525

Спецификация iROBO 3000a:

Наименование модели компьютера iROBO 3000a-NS2110.D525.R2.H160.PS запомнить нелегко, но зато в наименовании модели зашифровано довольно много полезной и нужной информации:

• 3000a - компактный безвентиляторный промышленный компьютер iROBO-Fanless;
• NS2110 – модель материнской платы;
• D525 – процессор Intel Atom D525;
• R2 – объем оперативной памяти, 2 ГБ;
• H160 – объем жесткого диска, 160 ГБ.

Компьютер поставляется в обычной картонной коробке, здесь вы не найдете красочного оформления, пиктограмм обозначающих ту или иную технологию. Также на коробке нет «кричащих» надписей, которые часто являются не более чем маркетинговыми уловками.

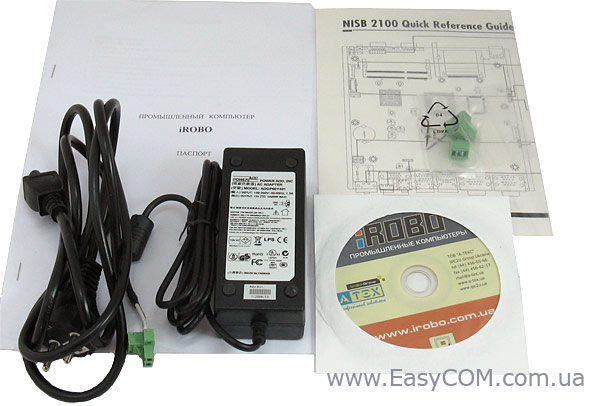

Комплектация минимальна, есть только самое необходимое для работы:

• блок питания,
• установочный диск,
• инструкция по быстрому подключению,
• паспорт.

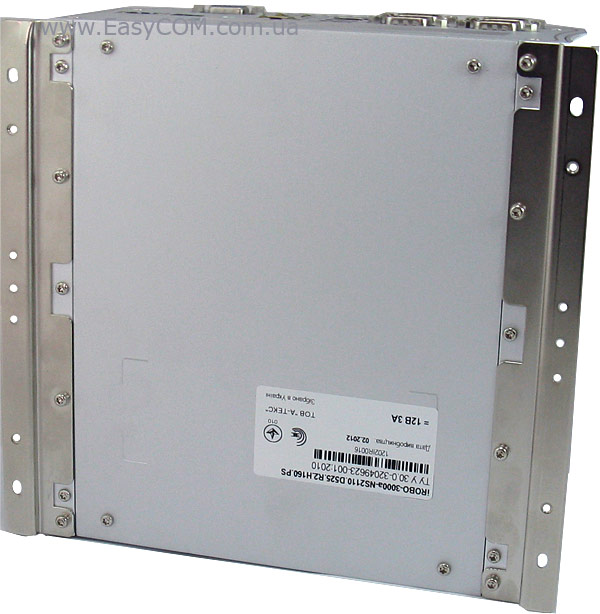

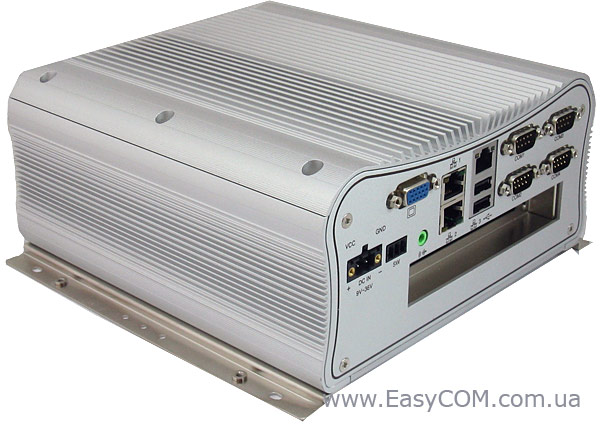

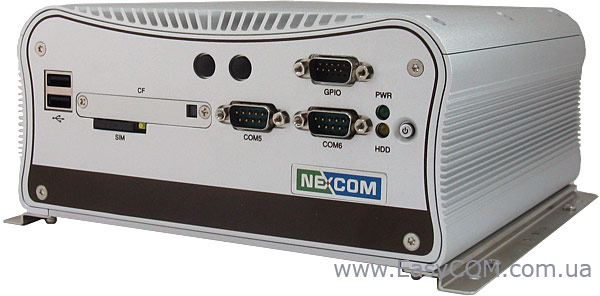

Корпус компьютера серебристого цвета выполнен из алюминия и имеет ребра охлаждения сверху и по бокам. Примечательно наличие крепежных отверстий, это позволит закрепить систему на стене, а может быть и других поверхностях, чтобы обеспечить его надежную фиксацию на одном месте.

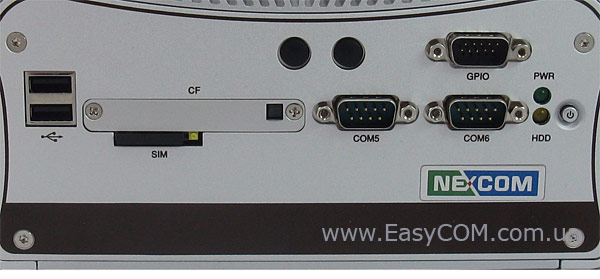

На передней панели расположись следующие интерфейсы:

• 2 x USB 2.0
• 2 x COM
• 1 x GPIO (General Purpose Input/Output)
• 1 x CF
• 1 x SIM

Здесь стоит отметить что GPIO - это выводы общего назначения, доступные для прямого управления.

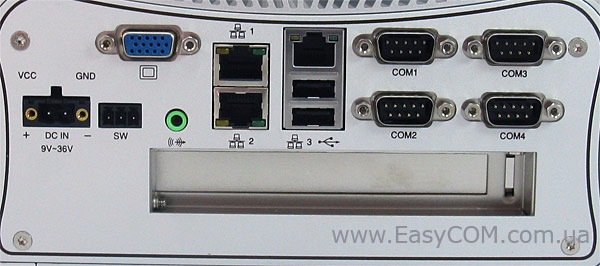

На задней стороне можно найти следующие элементы:

• разъем блока питания;
• разъем удаленного включения;
• разъем VGA для подключения монитора;
• аудиовыход;
• 3 x RJ45;
• 2 x USB 2.0;
• 4 x COM.

Наличие такого количество COM-портов объясняется тем, что львиная доля промышленного оборудования использует для связи с ПК именно последовательный интерфейс. Отметим также наличие целых трех портов для подключения по локальной сети, это позволит работать в нескольких сетях (например, внутренняя сеть предприятия и интернет), либо управлять несколькими сетевыми устройствами, подключив их непосредственно к промышленному компьютеру.

Порты COM1 и COM2 поддерживают стандарт передачи данных RS232/422/485. Вскроем компьютер и посмотрим, что скрывается у него внутри.

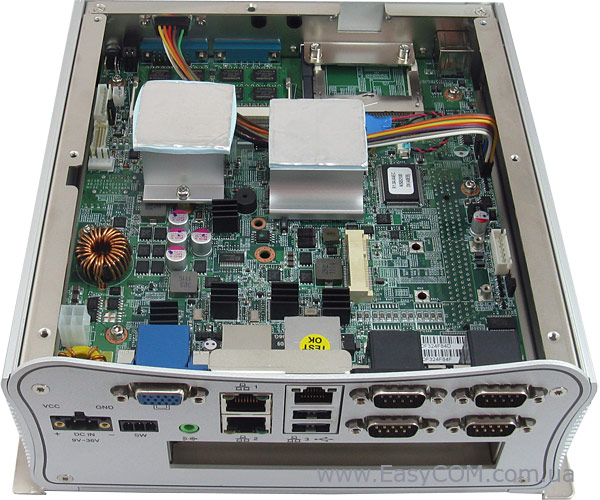

Поскольку компьютер относится к серии iROBO-Fanless, то используется только пассивное охлаждение. Отчетливо видно два больших алюминиевых радиатора, которые отводят тепло на массивный ребристый корпус. Один из них охлаждает процессор, а второй микросхему чипсета. Компоновка компонентов напоминает таковую в ноутбуках - компактное расположение элементов, модуль памяти формата SO-DIMM (CPU Intel Atom работает с памятью DDR3 только формата SO-DIMM), способ подключения батарейки, питающий память CMOS.

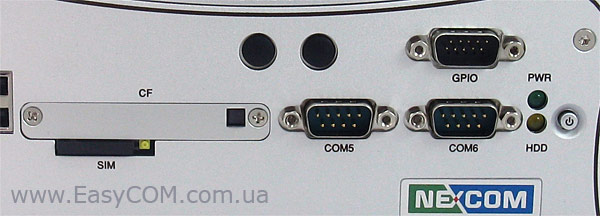

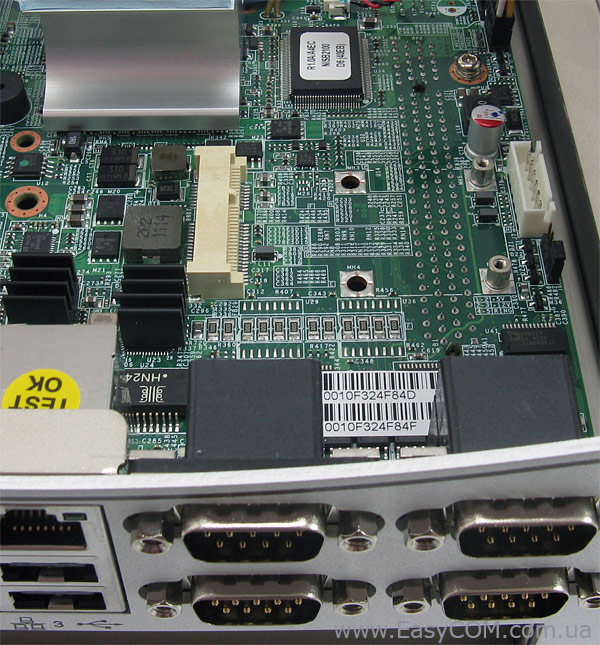

На материнской плате есть разъем mini PCI-Express, он позволит расширить функциональность компьютера, установив например модуль Wi-Fi или CDMA/UMTS/GSM модем. При использовании модема будет задействован установленный держатель SIM-карты. Для установки антенн предусмотрены отверстия на лицевой стороне.

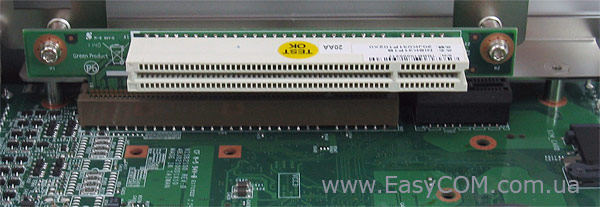

Для установки дополнительной платы расширения предусмотрен один слот PCI, для того чтобы можно установить плату производитель установил Г-образный переходник.

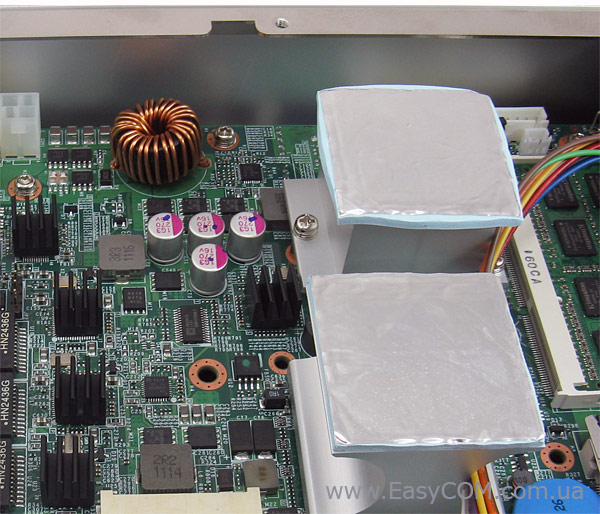

В цепи питания процессора используются твердотельные конденсаторы, что важно при повышенной рабочей температуре для увеличения срока службы системы. Нагревающиеся элементы в цепи питания охлаждаются небольшими радиаторами.

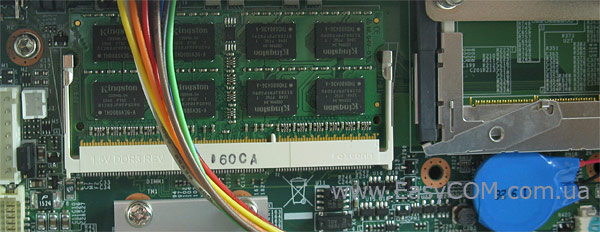

В iROBO 3000a используются модули SO-DIMM, но установить можно только один модуль памяти. Изначально установлен модуль памяти емкостью 2 ГБ, этого более чем достаточно для решения большинства производственных задач.

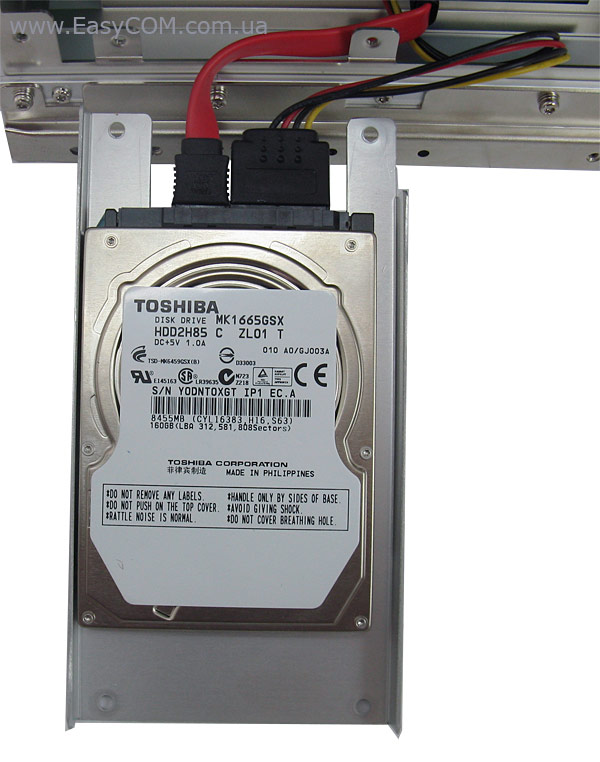

Жесткий диск крепится к металлической основе, которая в свою очередь прикручивается к корпусу. Допускается установка дисков размера 2,5” с интерфейсом SATA. В тестируемой модели был установлен диск Toshiba емкостью 160 ГБ. Этой емкости более чем достаточно для установки ОС, программ и хранения служебной информации, например лог-файлов работы оборудования.

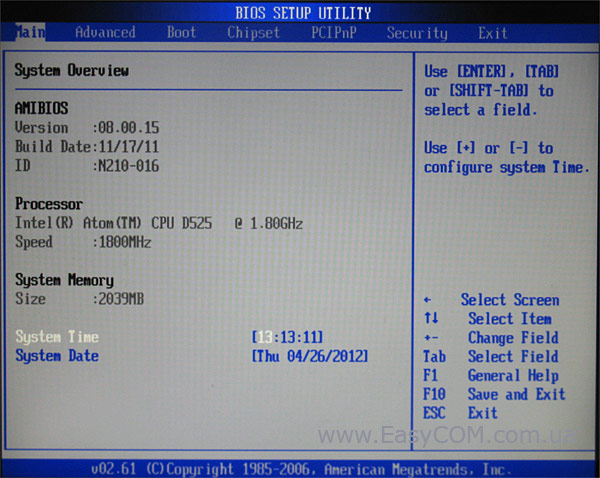

В материнской плате NISB 2100 используется микропрограмма AMIBIOS. Интерфейс типичен, навигация по пунктам меню выполняется только с помощью клавиатуры. Количество настроек небольшое - все-таки это не домашний компьютер и не система для оверклокерских экспериментов. Тонкая настройка таймингов, напряжений и разгона процессора в промышленном сегменте являются не востребованными, потому как самое важное в данном случае - стабильность. Производительность отходит на второй план. В текущей версии микропрограммы BIOS нет возможности отключить третий порт Ethernet.

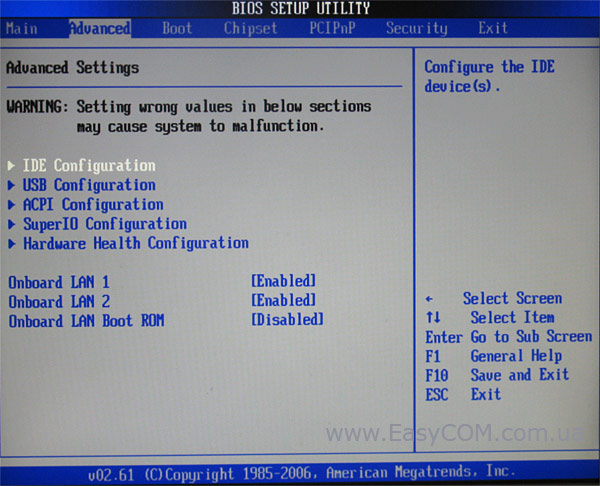

В пункте Advanced содержится большая часть доступных настроек. Просмотреть состояние компьютера можно в пункте Hardware Health Configuration

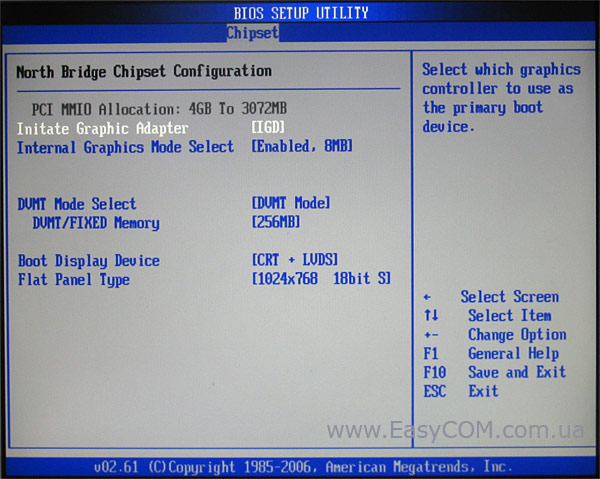

В разделе Chipset находятся настройки относящиеся к встроенному видеоядру. Здесь можно задать:

• приоритет инициализации видеоадаптеров,
• количество памяти, выделяемое видеоядру,
• разрешение при использовании порта LVDS .

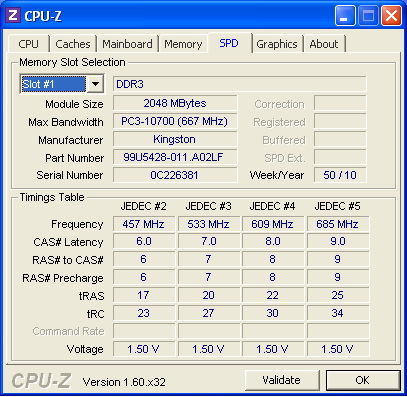

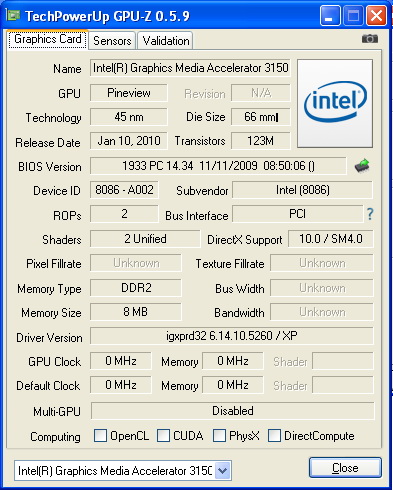

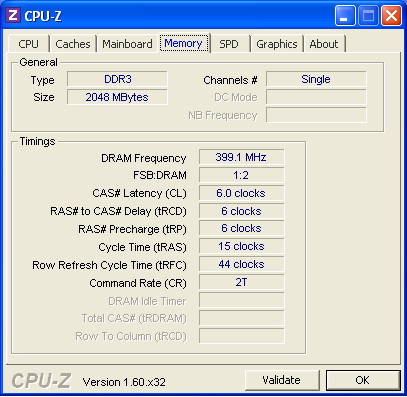

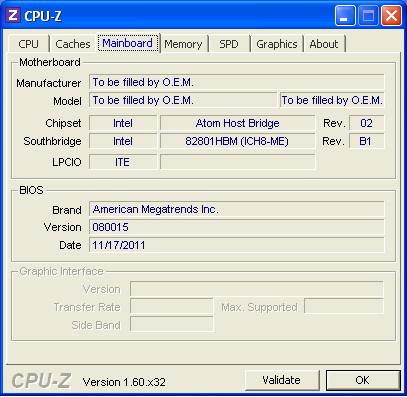

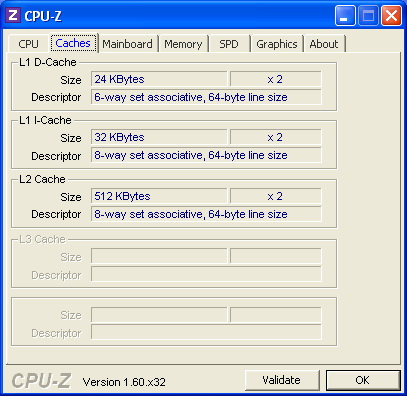

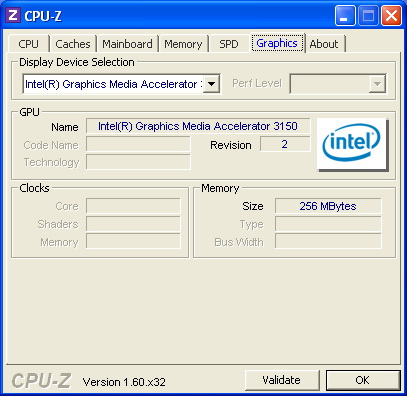

Запустив утилиту CPUZ можно увидеть подробную информацию о CPU:

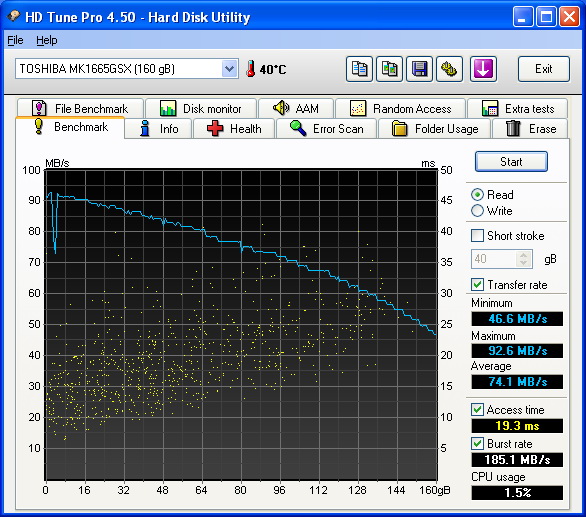

Получить более подробную информацию о дисковом накопителе получилось утилитой HD Tune:

Получить показатели температуры можно и с помощью сторонних программ:

Как видно температура системной платы равна всего 44 градуса Цельсия после нескольких часов работы в режиме стресс-нагрузки, что является достаточно хорошим показателем, хотя сам процессор нагрелся существенно, но до критичной температуры в 100 градусов, указанной в его спецификации, еще далеко.

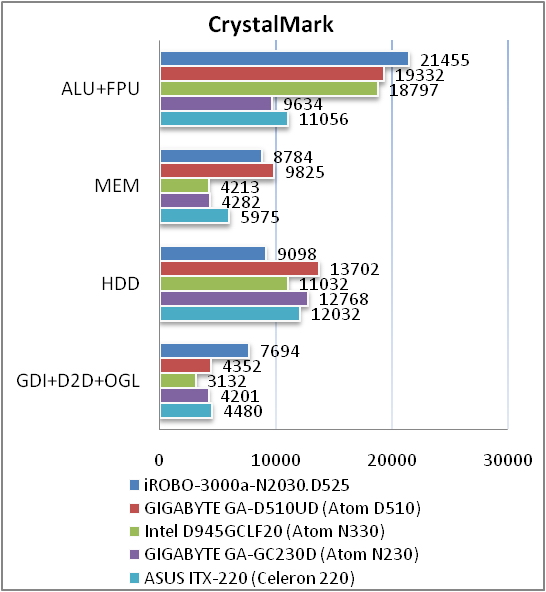

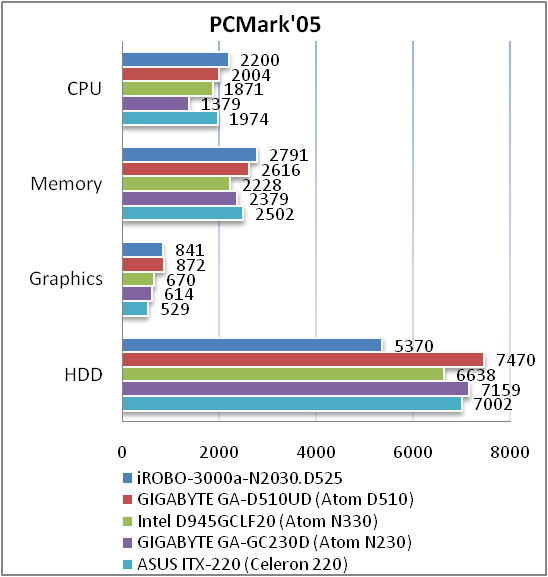

Поскольку iROBO 3000a не относится к узкоспециализированным компьютерам, а процессор построен на базе x86, он допускает установку большинства операционных систем общего назначения: семейство MS Windows и *nix-систем. Благодаря этому есть возможность запустить стандартные тесты.

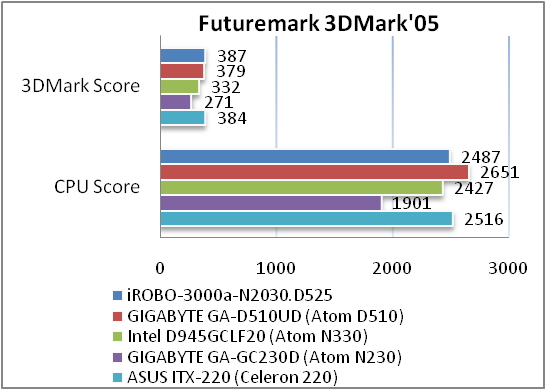

Производительность процессора находится примерно на одном уровне с другими участниками теста, но в некоторых тестах он оказывается наиболее быстрым. Это объясняется более высокой частотой и обработкой 4-х потоков. Заметен проигрыш по скорости дисковой подсистемы, но в данном случае это некритично, т.к. компьютер не предназначен для работы в роли файл-сервера или сервера БД. Для решения типичных задач уровень производительности вполне достаточен.

Промышленный компьютер iROBO 3000a прекрасно справится со своим кругом задач и имеет все необходимое для этого: большое количество COM-портов с поддержкой стандартов RS232/422/485, 3 сетевых интерфейса, есть возможность подключить панель с помощью LVDS. Можно достаточно легко настроить удаленный контроль, если установить модем и задействовать имеющийся держатель SIM-карты, или использоваться одним из сетевых интерфейсов для связи с «внешним миром». Благодаря процессору с распространенной архитектурой на iROBO 3000a можно использовать ОС Windows или популярные дистрибутивы Linux (в отличие от ARM процессоров, для которых подойдут только специализированные сборки).

Достоинства:

• Возможность подключения внешнего источников питания постоянного тока с напряжением 9-36 В.
• Гарантированная работоспособность при повышенной температуре, влажности, вибрациях.
• Безвентиляторная система охлаждения.
• Использование только высококачественных элементов.
• Хорошие коммуникационные возможности: 6 портов COM, 2 порта USB, наличие GPIO.
• Имеет сертификацию УкрСЕПРО.

Недостатки:

• Невысокая производительность дисковой подсистемы.

Особенности:

• Отсутствие разъемов PS/2

Автор: Корниенко Александр

Выражаем благодарность компании　ООО "А-ТЕКС" за предоставленный для тестирования промышленный компьютер.
