Обзор и тестирование корпусов Morex 2766, 2733 и 2777

Мы продолжаем знакомство с широким модельным рядом компактных корпусов компании Morex Information Ent. Co., Ltd.

В данном обзоре будут рассмотрены сразу три Mini-ITX корпуса этой компании: Morex 2766, 2733 и 2777. Начнем мы с модели Morex 2766 и опишем ее особенности, качество исполнения, возможности установки комплектующих, а также эффективность встроенной системы охлаждения. Далее перечислим отличия, которые имеются у двух других корпусов, по сравнению с базовым решением.

Спецификация корпуса Morex 2766

Производитель	Morex Information Ent. Co., Ltd
Модель	Morex 2766
Типоразмер корпуса	Mini-ITX
Поддерживаемые форм-факторы материнских плат	Mini-ITX
Материалы	Сталь и пластик
Цвет	Черный
Индикаторы питания/активности	Есть
Отсеки 5,25 дюйма	1 х внутренний
Отсеки 3,5 дюйма	1 х внутренний
Отсеки 2,5 дюйма	1 х внутренний
Слоты для карт расширения	2 (параллельно материнской плате)
Разъемы	2 x USB 2.0 1 х 3,5 мм аудиовыход 1 х 3,5 мм микрофонный вход 1 х FireWire (IEEE 1394)
Блок питания	Внешний (Seasonic SSA-0901-12 мощностью 80 Вт)
Вентиляторы	1 х 60-мм (T&T 6010L12S)
Толщина стали	Шасси – 0,8 мм Внешний кожух – 0,85 мм
Размеры корпуса	63,5 х 295 х 288 мм
Сайт производителя Страница продукта	Morex Information Ent. Co., Ltd Morex 2766



Все цены на Morex+2766-80+Mini-ITX

Упаковка и комплектация

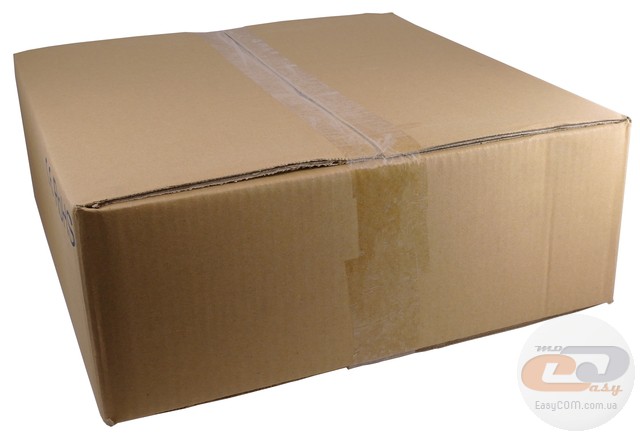

Morex 2766 поставляется в небольшой коробке из плотного гофрированного картона. На ней нет полиграфии или надписей, по которым можно было бы идентифицировать содержимое или получить информацию о параметрах новинки. Но в любом случае, свою основную защитную и транспортировочную функцию данная упаковка выполняет отлично.

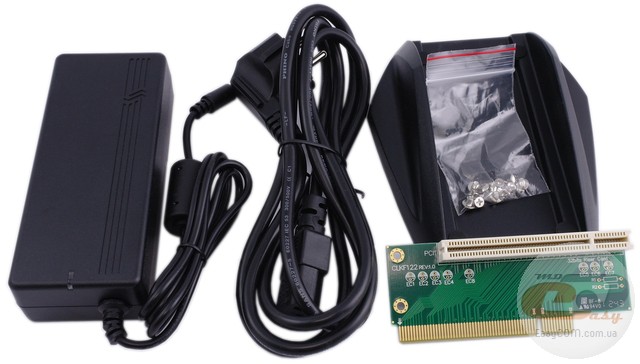

Комплект поставки Morex 2766 включает в себя следующее:

• внешний блок питания Seasonic SSA-0901-12;
• сетевой шнур питания;
• пластиковая подставка под корпус;
• набор винтов;
• угловая плата-переходник («райзер») для разъема PCI.

Из особенностей можно отметить наличие подставки под корпус, что позволяет установить его в вертикальном положении, а также адаптер «райзер» для установки в компьютер плат расширения с интерфейсом PCI.

Внешний вид

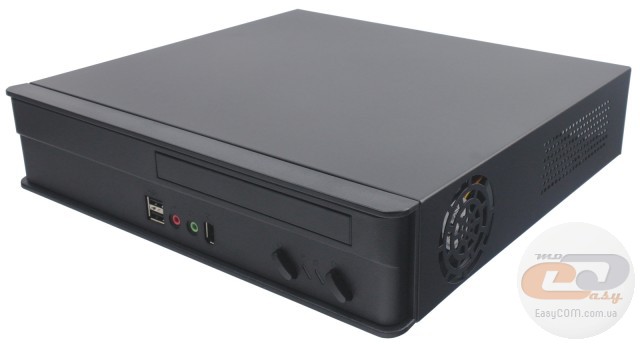

Корпус Morex 2766 практически полностью выполнен из металла и окрашен в чёрный цвет. В его конструкции присутствует лишь один пластиковый элемент – передняя панель. На вид она достаточно прочная и немного шершавая на ощупь. Отпечатки пальцев на ней остаются, но они слабо заметны.

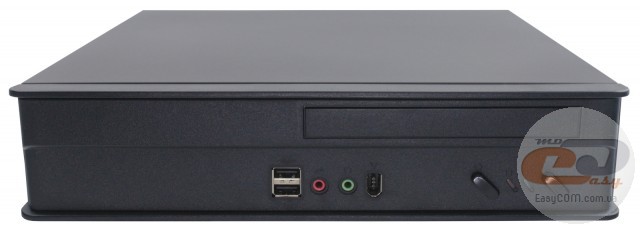

Передняя панель выделяется среди большинства компактных компьютерных корпусов тем, что имеет все функциональные элементы полноразмерного решения:

• место для установки тонкого оптического 5,25-дюймового привода;
• два порта USB 2.0;
• 3,5 мм коннекторы микрофонного входа и аудиовыхода;
• порт FireWire (IEEE 1394);
• кнопки «Power» и «Reset»;
• индикаторы питания (зеленый) и работы накопителя (красный).

Как видим, все необходимое присутствует, что, несомненно, является плюсом данного корпуса и повышает удобство работы за компьютером, собранным на его базе. Единственное, на что стоит обратить внимание, так это то, что кнопки «Power» и «Reset» имеют одинаковую форму и размер, поэтому они могут быть случайно перепутаны во время работы.

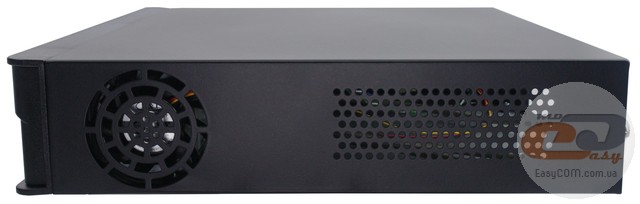

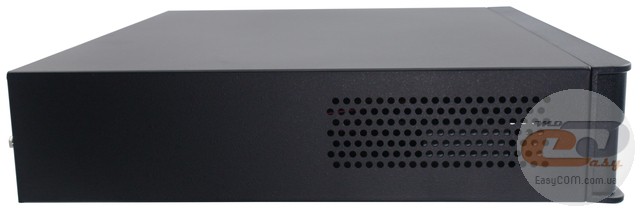

По бокам расположены прямоугольные вентиляционные отверстия, а также одно посадочное место с установленным 60-мм вентилятором.

Верхняя и нижняя панели не имеют вентиляционных отверстий и декоративных элементов. Это было сделано, скорее всего, для удобства установки компьютера на столе под монитором.

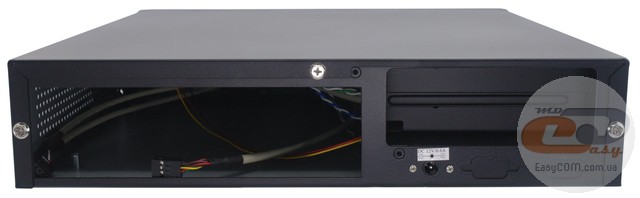

На задней панели расположены: три винта крепления верхней крышки, прорезь для установки интерфейсной панели материнской платы, два посадочных места для карт расширения и разъем для подключения внешнего блока питания. Как видно, здесь компоновка также выполнена в классическом стиле, и все привычные элементы находятся на своих местах.

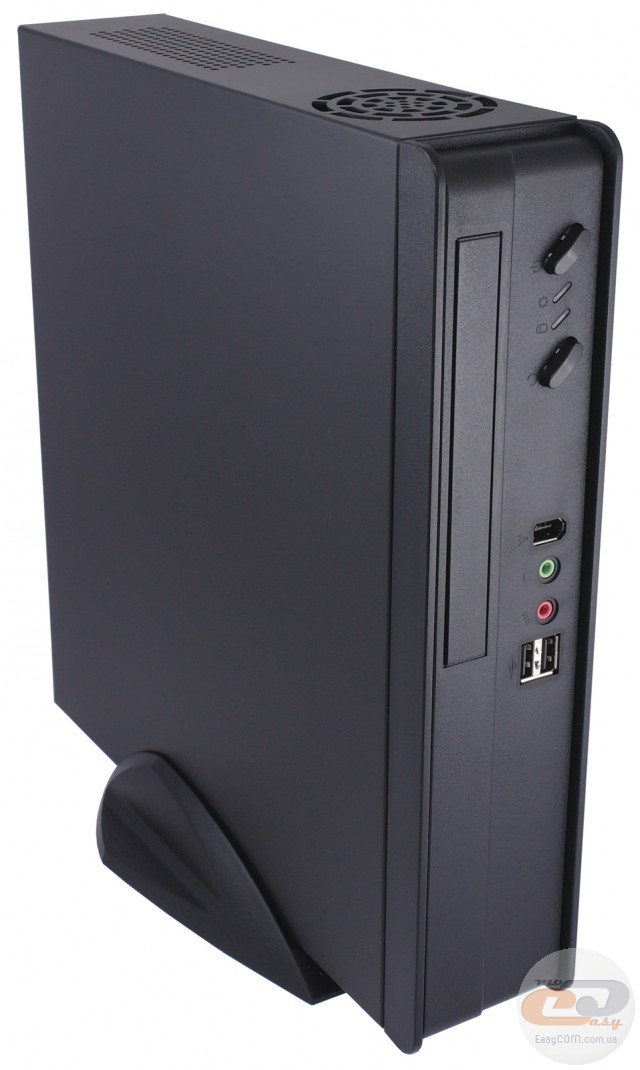

Благодаря специальной подставке в комплекте, новинку можно установить вертикально. Отметим, что в таком положении ее лучше всего будет разместить на полу, чтобы было удобно пользоваться всеми разъемами и кнопками передней панели.

Внутреннее устройство

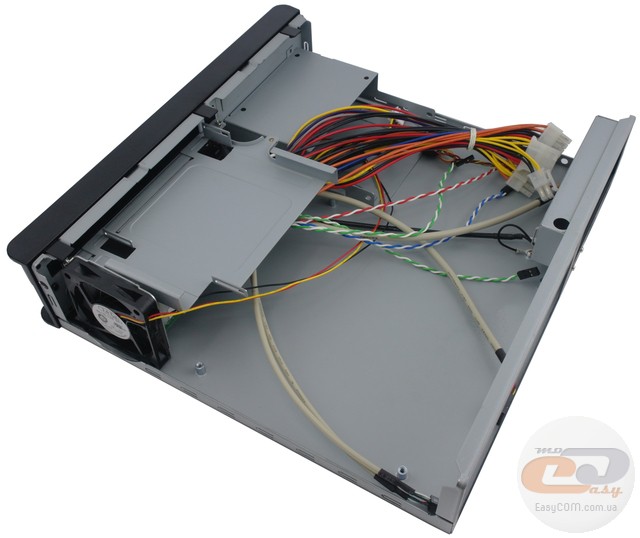

После откручивания трех винтов на задней стенке верхняя крышка снимается без особых проблем. Внутри шасси выполнено из хорошо обработанного металла, толщиной 0,8 мм. Общее качество материала высокое, он не деформируется и случайно порезаться об него не получиться.

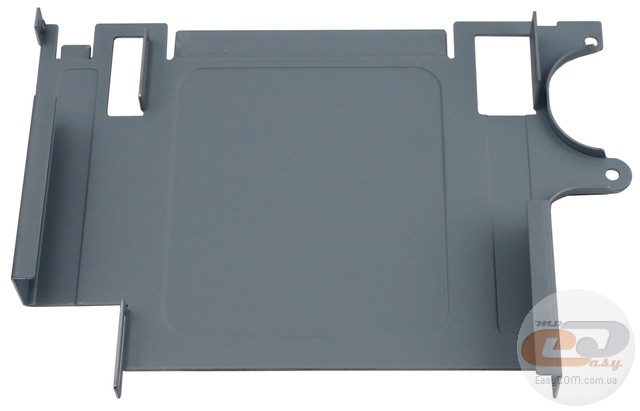

Материнская плата крепится с помощью четырех винтов на специальные посадочные ножки. Рядом находится корзина, которая позволяет установить два накопителя разного форм-фактора: 2,5 и 3,5 дюйма. Возле нее имеется съемная посадочная рамка для тонкого оптического привода.

Данный аксессуар можно легко демонтировать, если привод использоваться не будет. Также это повышает удобство установки материнской платы и подключения разъёмов накопителей. В любом случае, хорошо, что конструкция корпуса позволяет это сделать.

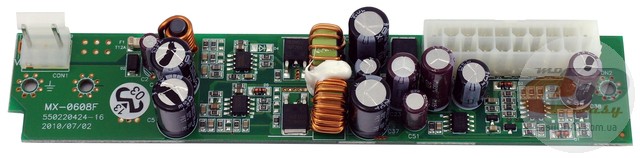

Под этой рамкой присутствует внутренняя часть блока питания Morex 2766. Она выполнена в виде небольшой печатной платы, на которой находятся преобразователи напряжения питания.

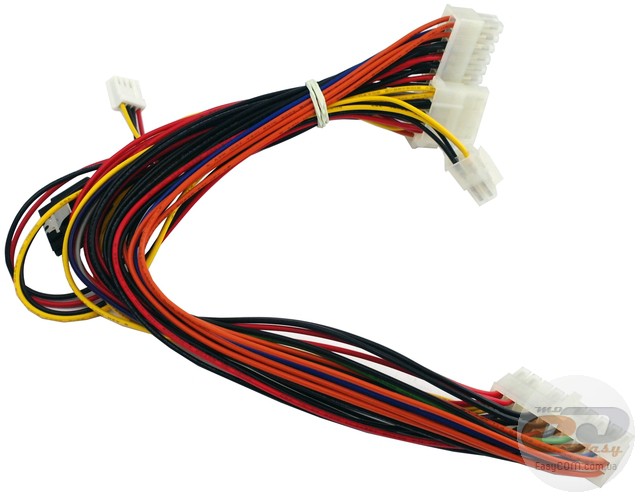

Достаточно длинный кабель подключается в 20-контактный разъем платы и предназначен для обеспечения питанием всех устройств, установленных внутрь корпуса. Он имеет такие коннекторы: разборный 20+4-контактный ATX, 4-контактный разъем питания ATX 12В, разъемы SATA, PATA, FDD. Длина данных кабелей достаточная, и не вызывает дискомфорта при подключении всех комплектующих.

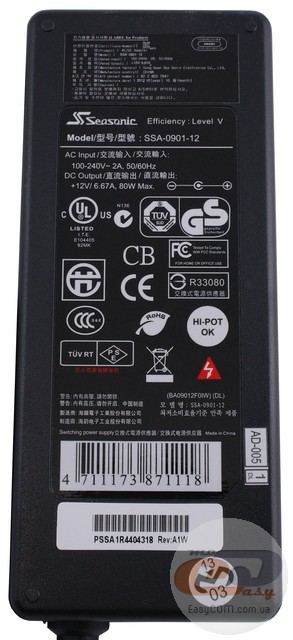

Внешней частью блока питания является Seasonic SSA-0901-12 мощностью 80 Вт, который выдает ток 6,67А по линии +12В. Данной мощности вполне хватает для компактной материнской платы формата Mini-ITX, двух накопителей и дополнительной периферии.

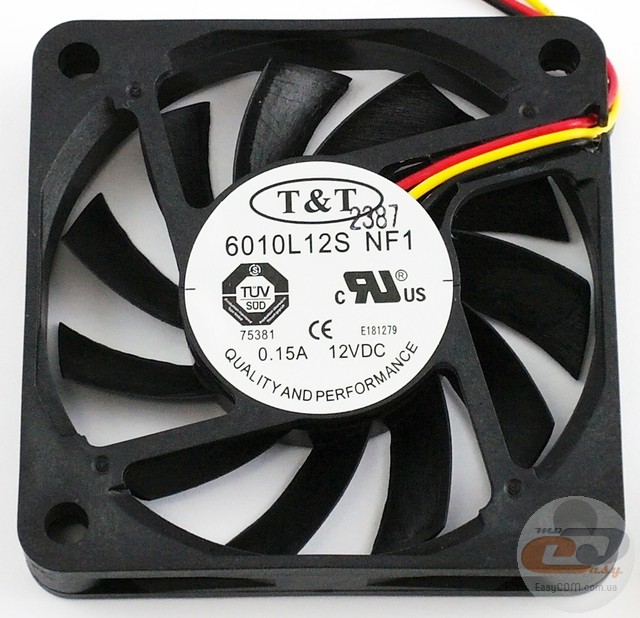

В качестве предустановленного вентилятора используется T&T 6010L12S диаметром 60 мм, который используется для увеличения циркуляции воздуха внутри корпуса и охлаждения внутренней части блока питания. Полная его спецификация представлена в таблице:

Вентилятор	T&T 6010L12S
Тип подшипника	Скольжения
Напряжение питания, В	12
Ток, А	0,15
Мощность, Вт	1,8
Скорость вращения, об/мин	3000
Воздушный поток, CFM	12,25
Уровень шума, дБ	до 27,2
Размеры, мм	60 х 60 х 10

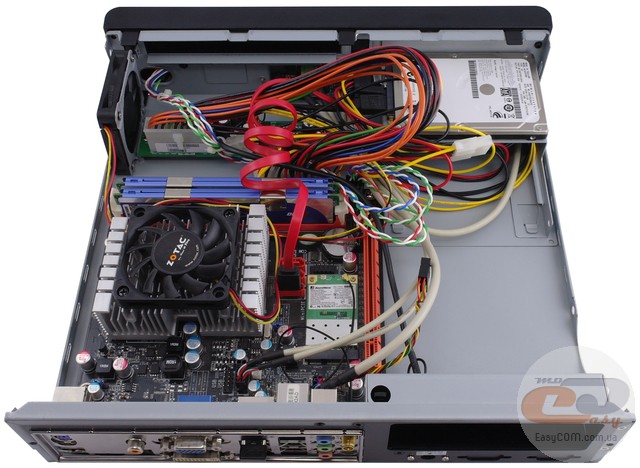

Все комплектующие расположились внутри Morex 2766 очень удачно, и никаких проблем с их установкой у нас не было. Разве что кабели питания и разъемов передней панели нужно уложить и зафиксировать как можно компактнее, чтобы они не загромождали свободное пространство.

Также высоты корпуса в 63,5 мм оказалось достаточно для установки материнской платы ZOTAC IONITX-F-E вместе с вентилятором системы охлаждения центрального процессора.

Модель Morex 2733

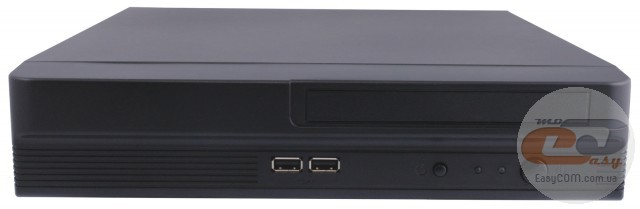

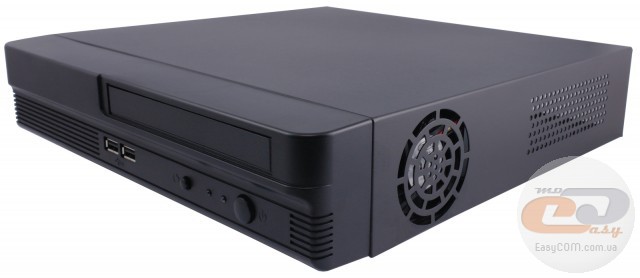

Вся внутренняя и внешняя компоновка шасси модификации Morex 2733 идентична модели Morex 2766. Единственное отличие заключается в дизайне и функциональных элементах передней панели. В частности, в Morex 2733 отсутствуют 3,5 мм аудиоразъемы, а также порт FireWire. Имеются только отсек для 5,25-дюймового оптического привода, разные по размеру кнопки «Power» и «Reset», два светодиодных индикатора и два порта USB 2.0. В целом, для тех, кто не часто пользуется гарнитурой и микрофоном, это не должно быть очень существенным отличием.

Что касается качества покраски, используемых материалов и сборки устройства, то все это не отличается от Morex 2766 и находится на высоком уровне. Комплектация рассмотренных корпусов идентична.

Модель Morex 2777

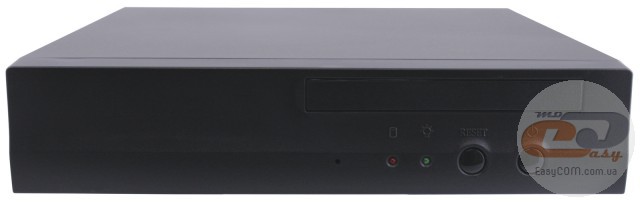

Третья рассматриваемая модель – Morex 2777 - имеет наиболее аскетичное оформление передней панели, как по дизайну, так и по функционалу. Тут присутствует 5,25-дюймовый отсек для оптического привода, кнопки «Power», «Reset» и два светодиодных индикатора. Кнопки питания и перезагрузки также как и в модели Morex 2766 имеют одинаковую форму, что увеличивает риск ошибочного нажатия.

В остальном данная новинка идентична Morex 2766 и Morex 2733, включая даже комплектацию: тут также есть удобная подставка для вертикального размещения корпуса, которая может значительно упростить его установку в условиях ограниченного пространства.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

Материнская плата	ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)
Оперативная память	2 х DDR2-1200 @800 1024 МБ Kingston PC9600
Жесткий диск	Fujitsu MJA2500BH, 500 ГБ, SATA-300

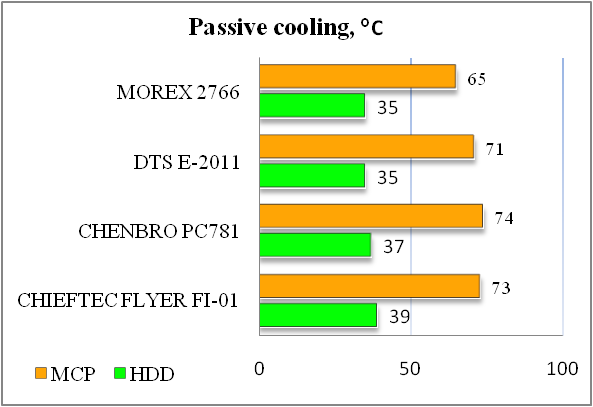

Первая часть тестирования Morex 2766 проводилась в пассивном режиме (вентилятор на центральном процессоре материнской платы был выключен). Использовалась только предустановленная 60-мм вертушка в самом корпусе. В таком режиме при максимальной нагрузке температура материнской платы не превышала 65ºС, что является наилучшим результатом среди конкурентов.

Если рассматривать отдельно нагрев жесткого диска, то он находился на уровне 35ºС, что также очень хорошо, и в таком режиме работы можно не беспокоится о возможности перегрева HDD.

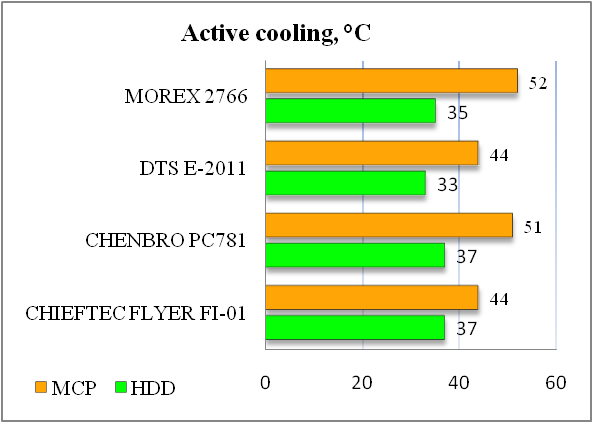

В активном режиме (при установленном вентиляторе на процессорном кулере) температура материнской платы опустилась до 52°С, что в целом хорошо, но проигрывает на фоне показателей конкурентных аналогов. Причина этого кроется в отсутствии достаточного количества вентиляционных отверстий и наличии лишь одного системного вентилятора.

Выводы

По итогам проведенных тестов можно сделать выводы, что все три модели Mini-ITX корпусов (Morex 2766, 2733 и 2777) показали себя достойно. Они изготовлены из добротного металла, имеют отличное качество покраски и строгий дизайн. Есть также один предустановленный 60-мм вентилятор, широкий набор посадочных мест для установки периферии, включая платы PCI, двух накопителей и одного оптического привода. Но особо стоит отметить корпус Morex 2766, который обладает наиболее функциональной передней панелью, включающей в себя: отсек для оптического привода, два порта USB 2.0, аудиоразьемы, коннектор FireWire, кнопки «Power» и «Reset», а также светодиодные индикаторы работы.

Morex 2733 отличается отсутствием на передней панели аудиопортов и разъема FireWire. Также стоит отметить, что кнопки «Power» и «Reset» у него имеют разный размер, что избавляет пользователя от случайных нажатий.

Передняя панель модели Morex 2777 является самой аскетичной за счет того, что на ней совсем нет мультимедийных портов и интерфейсов USB 2.0, что делает его наиболее интересным для корпоративного использования.

Цена корпуса Morex 2766 находится в районе 700 грн. (85$), а Morex 2733 и Morex 2777 - 685 грн. (83$). Таким образом, можно выбрать наиболее подходящую модель в зависимости от потребностей наличия интерфейсов и предпочтений в дизайне оформления передней панели.

Достоинства:

• качественное исполнение корпуса;
• компактные размеры;
• 60-мм предустановленный вентилятор, который обеспечивает хороший обдув комплектующих;
• возможность установки сравнительно габаритной системы охлаждения центрального процессора;
• качественный блок питания;
• корзина на два накопителя (2,5 и 3,5 дюйма) и рамка для тонкого 5,25-дюймового оптического привода;
• подставка для установки компьютера в вертикальном положении.

Особенности:

• кнопки «Power» и «Reset» имеют одинаковую форму и размер в Morex 2766 и Morex 2777;
• отсутствие аудиопортов на передней панели Morex 2733, а также аудиовыходов и USB-портов в Morex 2777.

Автор: Альберт Шаповалов

Выражаем благодарность компании «Синтекс», дистрибьютору продукции Morex в Украине, за предоставленные для тестирования корпуса.

Выражаем благодарность компаниям Kingston и ZOTAC за предоставленное для тестового стенда оборудование.
