Обзор и тестирование компактного корпуса MOREX 557

18-01-2012

Сегодня в наших руках очередная ультракомпактная модель корпуса, произведенная тайваньской компанией Morex Information Ent, которая более всего известна именно как производитель малогабаритных корпусов. Рассматриваемое в данном обзоре решение позиционируется, главным образом, как основа для медиа-систем типа «домашний кинотеатр», или же как основа для офисного ПК, не рассчитанного на серьезные нагрузки, так как оснащено внешним блоком питания мощностью всего 60 Вт, который и определяет возможности всей системы. Перейдем непосредственно к обзору компактного корпуса Morex 557 и узнаем, чем он может быть привлекателен, среди прочих малогабаритных корпусов.

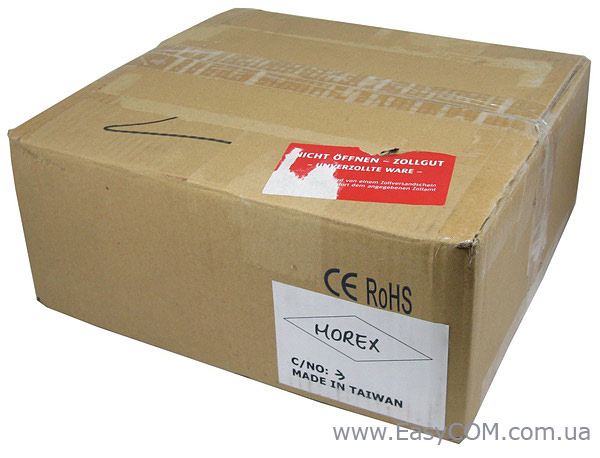

Корпус Morex 557 упакован в довольно компактную коробку из обыкновенного гофрокартона без полиграфии. На коробке нет наклейки с наименованием содержащейся в ней модели корпуса, однако нельзя со стопроцентной гарантией утверждать, что все корпуса данной модификации поставляются в такого рода упаковках, которые необходимо вскрывать, чтобы убедиться, что там находится именно то, что нужно.

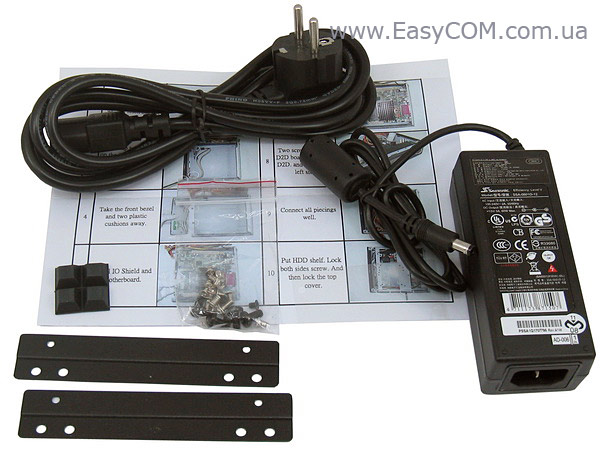

Помимо самого корпуса в коробке содержалось следующее оборудование:

  • внешний блок питания на 60 Вт;
  • кабель к блоку питания;
  • набор крепежных винтов;
  • две рамки для крепления корпуса к вертикальной поверхности;
  • набор резиновых самоклеящихся ножек;
  • иллюстрированная инструкция по сборке.

Комплект поставки корпуса включает все необходимое для установки материнской платы и подготовке системного блока к эксплуатации. Благодаря наличию самоклеящихся ножек и рамок для крепления Morex 557 к вертикальной поверхности, можно выбирать различные варианты горизонтальной либо вертикальной установки корпуса.

Производитель

Morex

Модель

557

Типоразмер корпуса

Mini-ITX

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Чёрный

Отсеки 2,5 дюйма

Одно или два посадочных места для 2,5'' накопителей,  в зависимости от размещения.

Слоты для карт расширения

-

Разъёмы на лицевой панели

2 x USB 2.0

Вентиляторы

Возможность установки четырех 40 мм на боковой стороне;
Возможность установки двух 60 мм на верхней стороне.

Наличие блока питания

Внешний 60 Вт производства Seasonic

Материал

Шасси: холоднопрокатная сталь толщиной 0,8 мм
Корпус: пластик

Размеры корпуса, мм

190 х 62 х 196

Вес (нетто), кг

N/A

Сайт производителя

http://www.morex.com.tw/

Габариты корпуса Morex 557 минимальны – это одно из наиболее компактных решений для установки материнских плат формата Mini-ITX. Базово корпус поставляется с полностью пассивным типом охлаждения внутренних компонентов, однако данная компактная модель примечательна тем, что имеет возможность установки до четырех вентиляторов на боковой стороне и до двух на верхней.

Внешний вид

MOREX 557

MOREX 557

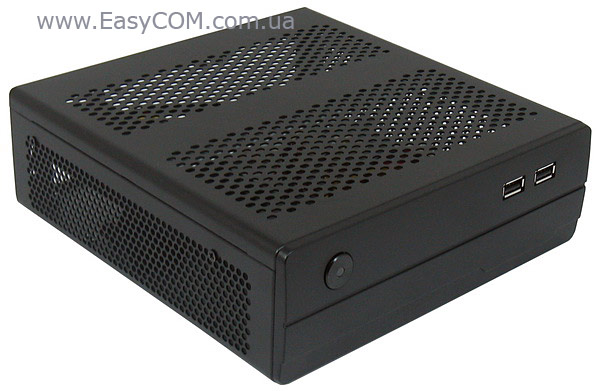

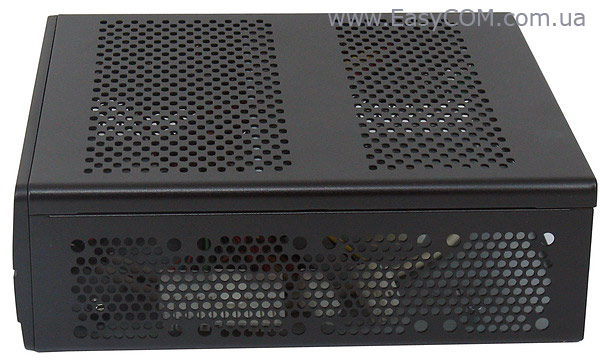

Корпус Morex 557 полностью выкрашен в практичный черный цвет и отличается строгим дизайном экстерьера, достаточно высоким качеством сборки и наличием обширной перфорации на трех сторонах. Последняя особенность должна способствовать приемлемому уровню охлаждения системы, работающей даже в полностью пассивном режиме охлаждения, благодаря естественной циркуляции воздуха между внешним пространством и компонентами системы внутри корпуса.

MOREX 557

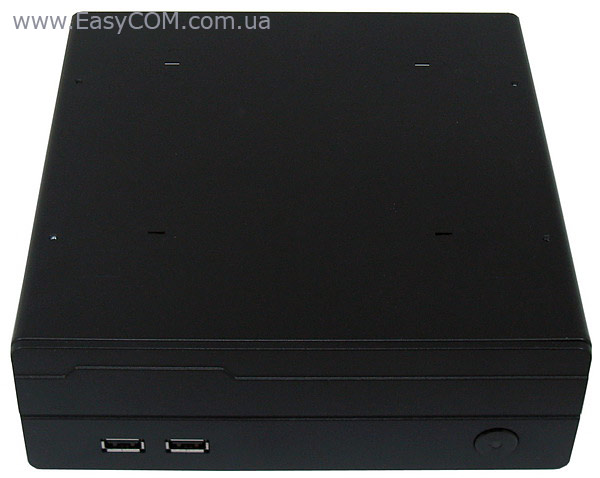

Лицевая панель корпуса выполнена в минималистичном стиле, как с точки зрения дизайна, так и функциональности – она украшена лишь проштамповкой по центру, как бы разделяющей панель на две равные части. Из функционала на ней присутствуют только два разъема USB 2.0 да кнопка включения системы со встроенным светодиодным индикатором.

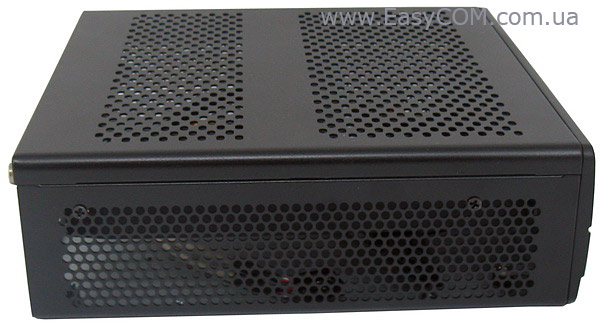

Как уже отмечалось, одна из боковых сторон имеет возможность установки до четырех 40 мм вентиляторов, которые можно приобрести отдельно. Верхняя часть корпуса также позволяет устанавливать до двух вентиляторов с максимальным диаметром крыльчатки до 60 мм – вентиляторы в данном случае крепятся к внутрикорпусной рамке для крепления накопителей. Изнутри корпуса к противоположной боковой перфорированной стороне вплотную примыкает приемная часть внешнего блока питания, поэтому установка элементов активного охлаждения здесь исключена.

MOREX 557

На нижней стороне корпуса Morex 557 имеются четыре специальные отверстия для крепления на заднюю стенку монитора по VESA-стандарту. По бокам корпус также оснащен отверстиями для крепления на стену или другую вертикальную поверхность при помощи идущих в комплекте рамок.

MOREX 557

Почти все пространство задней стороны корпуса Morex 557 занимает отверстие для интерфейсной панели материнской платы, справа от него находится разъем для подключения кабеля от внешнего блока питания, а также закрытый заглушкой разъем для вывода на заднюю панель некоторых интерфейсов, например, COM-порта.

Внутреннее устройство

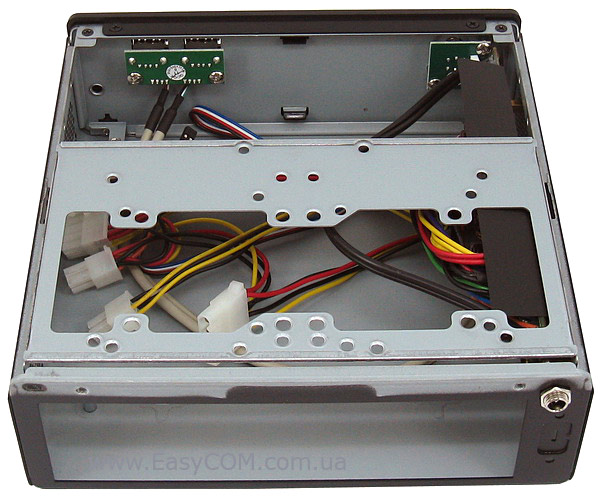

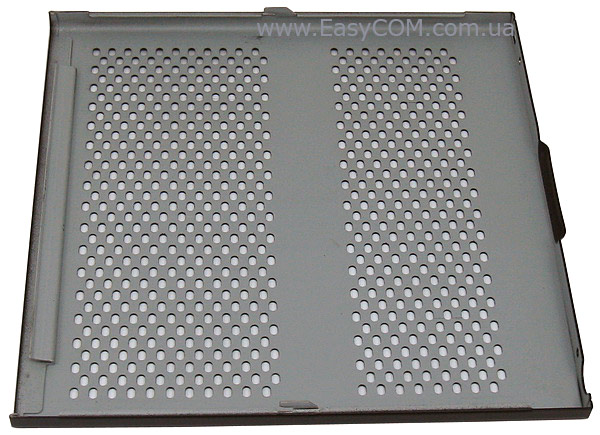

Доступ к внутрикорпусному пространству Morex 557 достигается путем отворачивания двух винтов, фиксирующих верхнюю крышку корпуса. Сразу под крышкой располагается рамка для крепления накопителей и вентиляторов, которая, как и само шасси, выполнена из качественно обработанных стальных листов толщиной 0,8 мм. Для осуществления установки материнской платы рамку необходимо демонтировать – крепится она на четырех винтах.

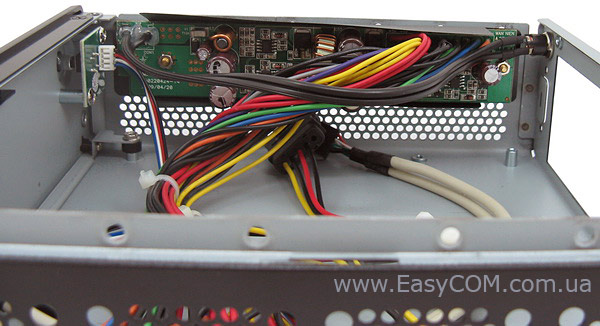

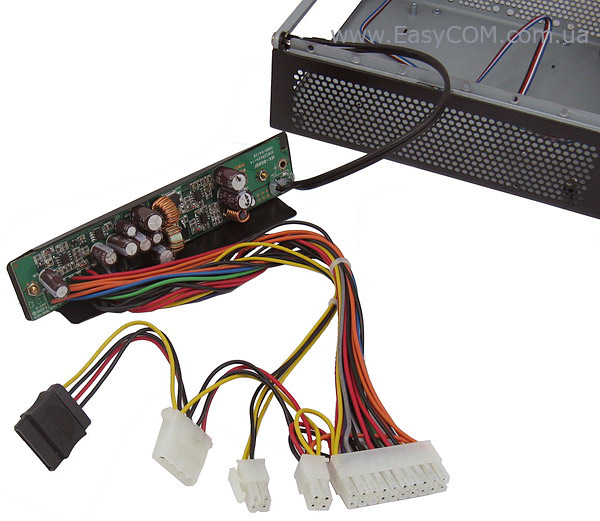

Приемная часть внешнего блока питания в длину занимает всю боковую сторону корпуса, при этом она защищена с внешней стороны металлической пластиной, для того, чтобы исключить повреждения через перфорационные отверстия.

Внутренние разъемы представлены разборным 24-контактным ATX коннектором, двумя кабелями питания для накопителей (SATA + Molex), а так же 4-контактным разъемом для подачи энергии на процессор. Все необходимые разъемы для построения ультракомпактной системы присутствуют.

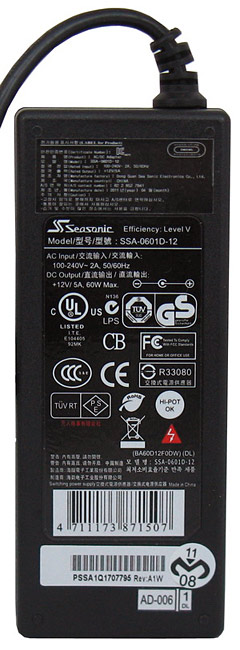

Внешний блок питания производства известной компании Sea Sonic Electronics, модель SSA-0601D-12, обладает паспортной мощностью 60 Вт, т.е. выдает 5 А по линии +12В. Мощности такого блока питания будет вполне достаточно для энергоэффективных систем типа NVIDIA ION или AMD Brazos, среднее энергопотребление которых составляет не более 40 Вт. При желании, данную модель корпуса можно дооснастить одним из более мощных официально совместимых блоков питания, которые поставляются в комплекте с необходимыми кабелями и соответствующей приемной частью (подробную информацию можно найти в обзоре аксессуаров для корпусов Morex).

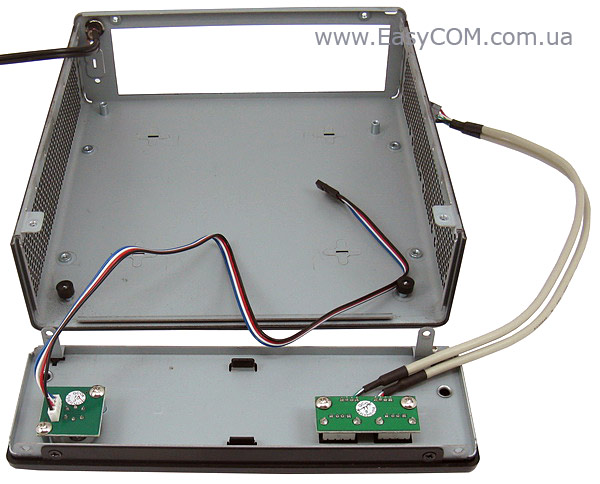

Для осуществления установки материнской платы в корпус Morex 557 требуется демонтировать лицевую панель, которая крепится к корпусу на четырех винтах, два из которых будут закреплять материнскую плату в передней части корпуса. Транспортировочные пластиковые подставки черного цвета необходимо снять – они играют роль демпфирующего элемента, пока между металлическими «ножками», на которых будет стоять плата, и креплением лицевой панели не будет установлена материнская плата. Здесь же обращаем внимание, что длина шнуров для подключения разъемов USB и кнопки Power достаточная с учетом габаритов корпуса.

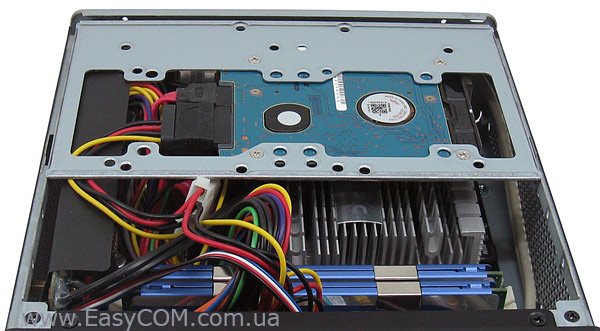

После инсталляции материнской платы и подключения к ней необходимых разъемов (что оказалось не так уж и сложно, несмотря на компактные габариты корпуса) можно приступать к монтажу 2,5'' накопителя на предназначенную для этих целей рамку. Вариантов закрепления накопителя несколько: в зависимости от конфигурации вашей системы и размеров СО материнской платы можно поэкспериментировать с ними, с тем, чтобы найти наиболее подходящий вариант.

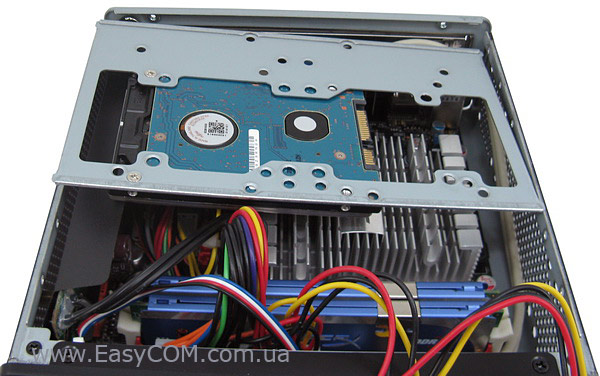

Теоретически, конфигурация монтажных отверстий на рамке позволяет установить даже два 2,5'' накопителя, однако в этом случае необходимо добиться хорошего охлаждения компонентов системы, например, установкой нескольких вентиляторов на боковую стенку корпуса. Для нашей тестовой материнской платы ZOTAC IONITX-F-E, оказался вполне удобным представленный на фотографии вариант крепления накопителя. Так как комплектный вентилятор системы охлаждения платы все равно не помещался между радиатором платы и рамкой для накопителя, мы поместили его на рамку, для того, чтобы он хоть как-то мог повлиять на улучшение температурных условий внутри корпуса, дополнительные вентиляторы в корпус не устанавливались. В целом, сборка системы внутри корпуса Morex 557 проходит достаточно легко – инструментов и времени для этой процедуры требуется минимум.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

Материнская плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жесткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

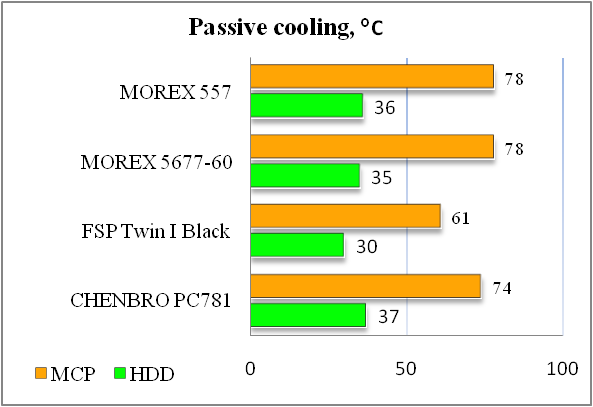

Так как высокий радиатор системы охлаждения тестовой материнской платы не позволил установить вентилятор для его непосредственного обдува, проверка возможностей охлаждения компонентов корпуса Morex 557 производилась в полностью пассивном режиме – то есть с отключенным вентилятором СО платы. Зарегистрированные таким образом показатели температуры являются стандартными для ультракомпактных решений, внутри которых полностью отсутствуют элементы активного охлаждения. В то время, как нагрев жесткого диска невелик, температура на радиаторе платы достаточно высока – это не критическое значение, однако достаточно близкое к этому. Для полностью комфортной эксплуатации системы на основе корпуса Morex 557 все же рекомендуется оснастить его хотя бы одним вентилятором, если система охлаждения материнской платы его лишена.

Выводы

Корпус Morex 557 представляет собой классическое ультракомпактное решение, поставляющееся изначально с полностью пассивным типом охлаждения внутренних компонентов и допускающее возможность именно такого типа охлаждения благодаря перфорации с трех сторон. В своей области применения данная модель практически лишена недостатков - если целью является сборка полностью бесшумного компактного ПК, который будет использоваться, например, как основа домашнего кинотеатра или минималистичной офисной системы, т.е. не приспособленной к высоким нагрузкам, то Morex 557 может стать одним из наиболее оптимальных выборов. Тем более что данное решение располагает стандартизированными VESA отверстиями для крепления на заднюю стенку монитора или на другую вертикальную поверхность, для чего в комплекте поставки прилагаются две специальные рамки. Прочими достоинствами рассмотренного корпуса является возможность установки до шести вентиляторов различного диаметра, а также до двух 2,5'' накопителей. Если как следует поискать недостатки, то не самыми практичными решениями можно назвать необходимость снимать лицевую панель корпуса для установки материнской платы, а также ограниченные размеры в высоту, однако именно эти особенности позволяют добиться максимальной компактности корпуса.

Достоинства:

  • качественное исполнение корпуса и шасси;
  • очень скромные габариты;
  • возможность как горизонтальной, так и вертикальной установки;
  • качественный внешний блок питания производства Seasonic;
  • возможность установки до шести вентиляторов;
  • возможность установки до двух 2,5'' накопителей;
  • наличие перфорированных вставок с трех сторон.

Особенности:

  • необходимость снимать лицевую панель корпуса для установки материнской платы;
  • пространство для системы охлаждения материнской платы ограничено по высоте.


Автор: Дмитрий Исаев

Выражаем благодарность компании Syntex, дистрибьютору MOREX Information Ent, за предоставленные для тестирования корпуса.
