Обзор и тестирование компактного корпуса MOREX T3500-60

30-10-2011

Мы продолжаем знакомство с компактными корпусами, рассчитанными на установку материнских плат формата Mini-ITX, которые разработаны известной тайваньской компанией Morex Information Ent. Решение, о котором мы будем повествовать сегодня, также оснащено внешним блоком питания и предназначено главным образом для построения домашнего кинотеатра или медиасистемы. Однако, в отличие от уже рассмотренных нами корпусов данной компании, на этот раз модель наделена несколько большим функционалом. Каким? Мы узнаем в обзоре корпуса Morex T3500-60.

MOREX T3500-60

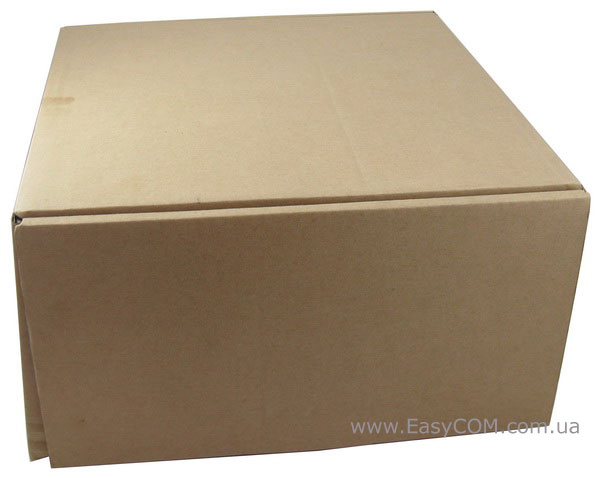

Корпус Morex T3500-60 поставляется в картонной коробке без опознавательных знаков, поэтому ее внутреннее содержание необходимо уточнять при покупке.

MOREX T3500-60

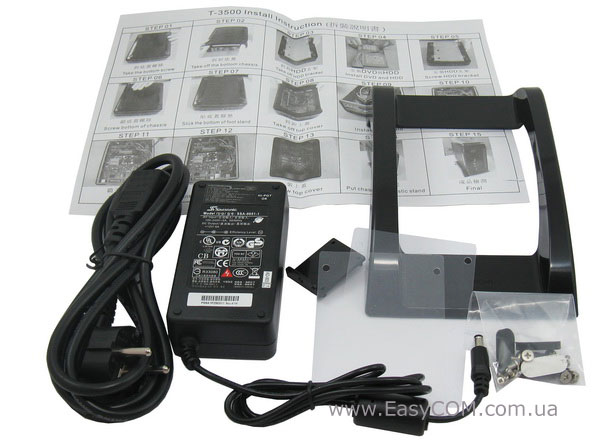

Что касается внутреннего содержания упаковки, то в ней, помимо самой модели Morex T3500-60, содержится следующий комплект оборудования:

  • внешний блок питания;
  • кабель к блоку питания;
  • набор крепежных винтов и резиновых клеящихся ножек;
  • подставка под корпус;
  • две прокладки под накопители;
  • инструкция по сборке.

Комплект поставки корпуса Morex T3500-60 можно охарактеризовать как вполне достаточный для сборки внутри него системы и начала работы. Ниже можно ознакомиться и со спецификациями данного решения:

Производитель

Morex

Модель

T3500-60

Типоразмер корпуса

Mini-ITX

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Чёрный

Отсеки 2,5 дюйма

1 посадочное место для 2,5'' накопителя;
1 посадочное место для 2,5'' накопителя либо оптического привода

Слоты для карт расширения

-

Разъёмы на лицевой панели

2 x USB 2.0
Audio
 MIC port

Вентиляторы

-

Материал

Шасси: холоднопрокатная сталь толщиной 0,8 мм
Корпус: пластик

Размеры корпуса, мм

92 х 200 х 235

Вес (нетто), кг

N/A

Сайт производителя

http://www.morex.com.tw/

Как видим, Morex T3500-60 отличается от протестированных нами ранее корпусов серии Morex T3xxx наличием уже двух посадочных мест под установку 2,5-дюймовых устройств. При этом габариты рассматриваемого решения возросли совсем незначительно – оно по-прежнему остается очень компактным.

Внешний вид

MOREX T3500-60

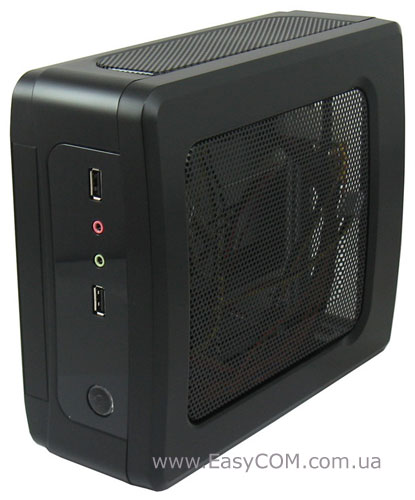

Корпус Morex T3500-60 полностью окрашен в практичный черный цвет и отличается приятным дизайном и высоким качеством сборки – все детали очень плотно подогнаны друг к другу, из-за этого данное устройство приятно даже просто подержать в руках.

MOREX T3500-60

MOREX T3500-60

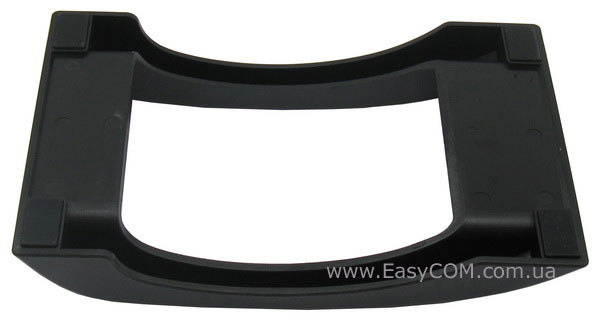

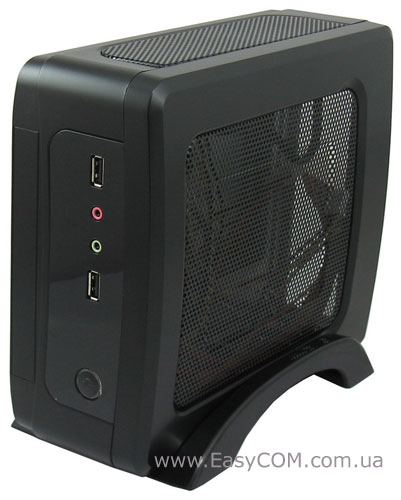

В зависимости от особенностей интерьера, где будет установлен Morex T3500-60, он может иметь вертикальную либо горизонтальную ориентацию. Для установки корпуса в вертикальном положении в комплекте к нему прилагается пластиковая подставка, оснащенная резиновыми подушечками с обратной стороны для того, чтобы конструкция не скользила на гладких поверхностях.

MOREX T3500-60

MOREX T3500-60

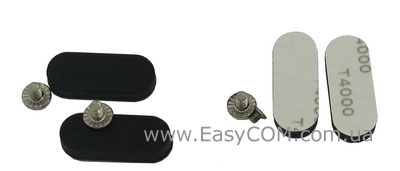

Для комфортной работы с корпусом в горизонтальном положении в комплекте имеются четыре резиновые ножки с клейким покрытием, которые приклеиваются к специальным выемкам на нижней стороне корпуса. При этом необходимо иметь в виду, что ножки следует приклеивать после сборки системы внутри корпуса, так как в выемках для них скрываются винты, которые держат нижнюю часть корпуса, а её необходимо демонтировать во время сборки системы.

MOREX T3500-60

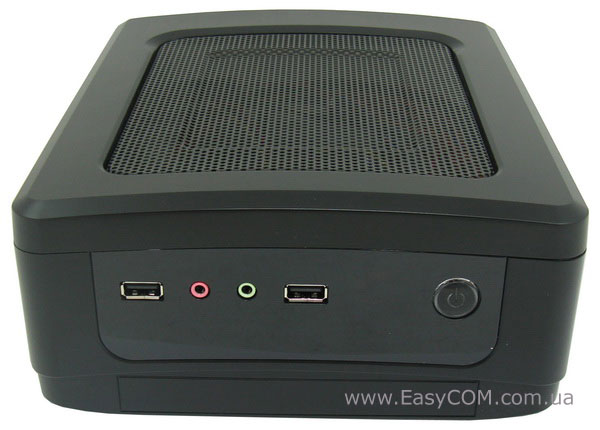

В виду особенностей конструкции, Morex T3500-60 наиболее органично выглядит в горизонтальном положении, хоть и занимает при этом большую площадь. На лицевой панели изделия расположены два интерфейса USB 2.0 и два аудио-разъема, а также кнопка включения системы, в которую встроен световой индикатор, светящийся синим цветом, когда система включена. Кроме того, в нижней части передней панели можно видеть заглушку, которая скрывает отсек для установки низкопрофильного оптического привода.

MOREX T3500-60

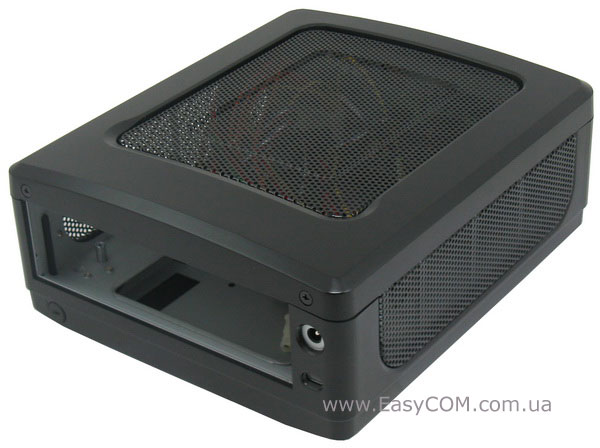

На задней стороне рассматриваемого решения расположено отверстие для интерфейсной панели материнской платы, разъем для подключения внешнего блока питания и два винта, крепящие верхнюю крышку корпуса. С этого ракурса можно видеть, что Morex T3500-60 с трех сторон оснащен крупными перфорированными вставками, которые должны обеспечить лучшую вентиляцию внутри корпуса, так как рассматриваемая модель выполнена полностью пассивной, т. е. не оснащена вентиляторами.

Внутреннее устройство

MOREX T3500-60

Шасси корпуса Morex T3500-60, как и внешний пластмассовый кожух, отличается достаточно высоким качеством сборки и обработки кромок. При этом шасси сделано из стали толщиной в 0,8 мм, поэтому оно обладает отменной жесткостью. Демонтировав верхнюю крышку корпуса Morex T3500-60, обнаруживаем много проводов, для удобной укладки которых во время сборки системы наверняка придется похлопотать. В нижней части корпуса находится поддон для установки 2,5-дюймовых устройств, туда же может быть установлен оптический привод. В основном отсеке на металлические подножки монтируется сама материнская плата.

MOREX T3500-60

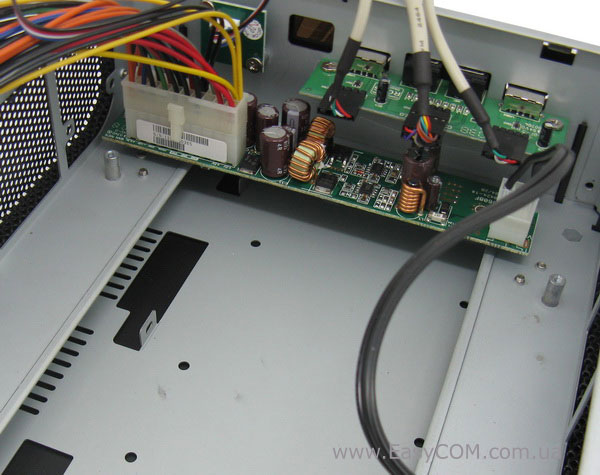

Своими компактными габаритами корпус Morex T3500-60 обязан внешнему блоку питания, поэтому внутри корпуса находится только «приемная» часть, от которой идут провода для подачи энергии на материнскую плату и прочее оборудование. Чуть выше расположена микросхема передней панели, которая соединяется проводами с интерфейсами материнской платы – выглядит такое компоновочное решение не очень практично, так как создает дополнительное нагромождение внутри корпуса. Возможно, данную микросхему стоило бы разместить параллельно передней панели и забрать в металлический кожух, как это делается обычно.

MOREX T3500-60

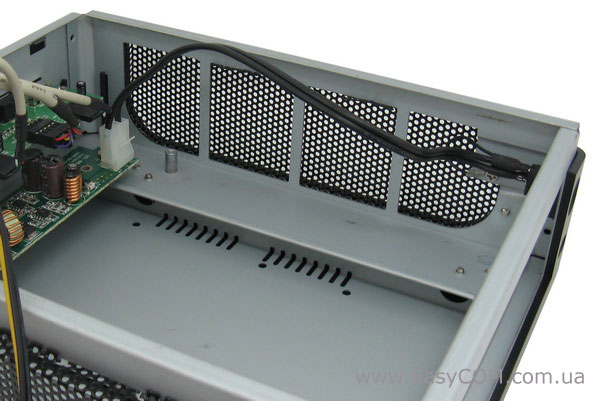

Но действительно не самый эргономичный момент во внутренней компоновке Morex T3500-60 – это кабель, который протянулся через весь корпус от разъема для подключения блока питания к «приемной» части. Несмотря на то, что все соединения кабеля достаточно надежны, выглядит такое решение не очень привлекательно, кроме того кабель будет создавать дополнительную путаницу внутри корпуса.

MOREX T3500-60

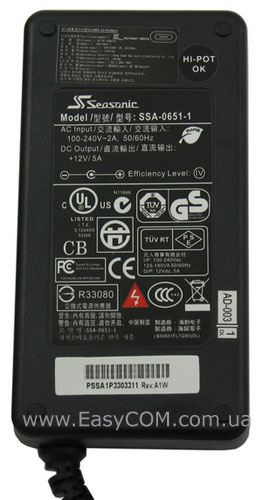

Внешний блок питания производства известной компании Sea Sonic обладает паспортной мощностью 60 Вт - ее должно быть вполне достаточно для энергоэффективных систем на платформе NVIDIA ION с Intel Atom или AMD Brazos, которые потребляют не более 40 Вт и часто используются в качестве основы домашней медиасистемы. При желании, можно присмотреться и к младшим процессорам Intel Sandy Bridge, реальный уровень энергопотребления которых зачастую ниже, чем указывается в спецификациях.

MOREX T3500-60

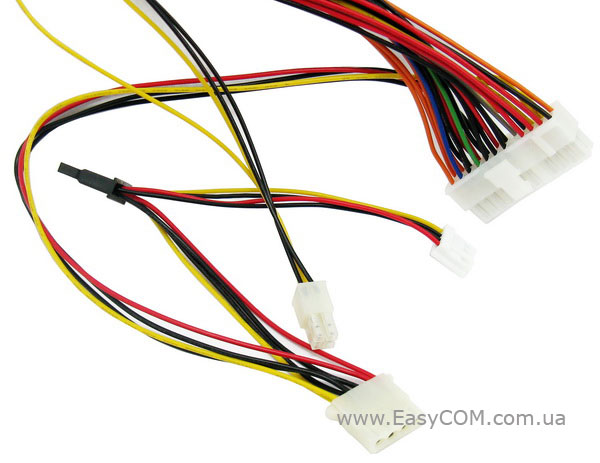

Среди внутренних разъемов питания числятся:

  • 24-контактный разъем питания ATX;
  • 4-контактный EPS12V;
  • кабель питания периферийных устройств типа Molex;
  • кабель питания SATA;
  • 4-контактный кабель для подачи энергии на флоппи дисковод.

Представленных разъемов питания должно быть вполне достаточно для сборки системы с единственным жестким диском. Однако в том случае, когда требуется установить два накопителя, либо накопитель и оптический привод с разъемом SATA, необходимо будет приобрести переходник Molex – SATA, так как низкопрофильные устройства обычно не используют громоздкие периферийные разъемы типа Molex. По большому счету, трудно представить ситуации, когда системе внутри корпуса Morex T3500-60 (с его габаритами) понадобится Molex-разъем, более целесообразно выглядело бы наличие внутри корпуса двух SATA-разъемов питания.

MOREX T3500-60

Провода от разъёмов на передней панели имеют более чем достаточную длину для корпуса такого формата. Для подключения Audio-разъёмов присутствуют сразу две редакции коннекторов, что позволит полноценно использовать передние аудио-разъемы корпуса Morex T3500-60 как с наиболее современными, так и несколько устаревшими материнскими платами.

MOREX T3500-60

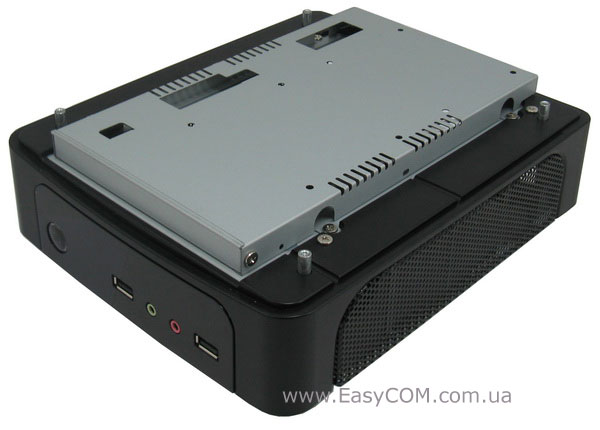

Для того чтобы получить доступ к поддону для установки устройств, необходимо открутить восемь винтов: сначала придется демонтировать нижнюю пластмассовую панель корпуса, затем сам поддон, по 4 винта на каждую деталь. Кроме того, винтовую фиксацию имеет и заглушка отсека для установки привода. На первый взгляд отверткой придется работать много, однако на деле все откручивается очень быстро.

MOREX T3500-60

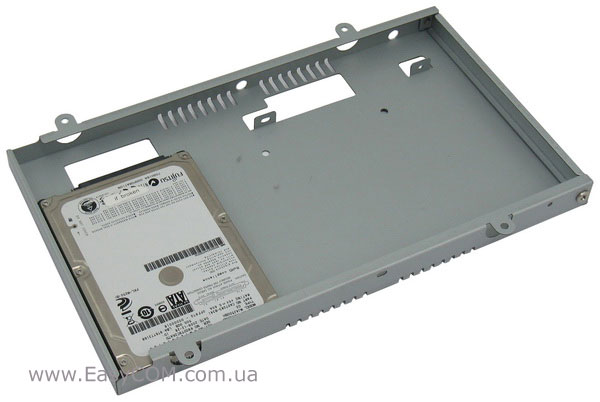

Габариты поддона позволяют установить в него два накопителя, либо накопитель плюс оптический привод при помощи набора винтов, идущих в комплекте с корпусом.

MOREX T3500-60

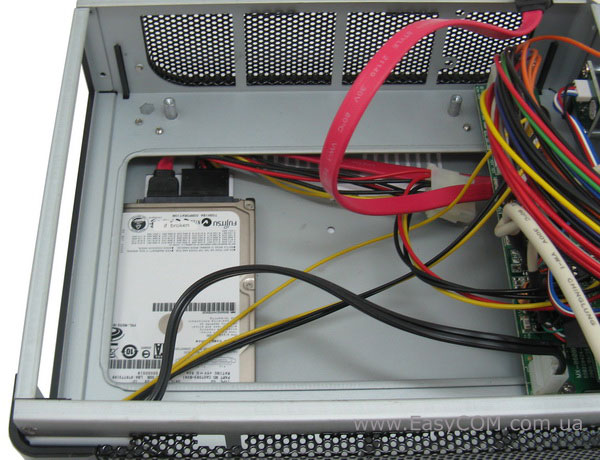

После инсталляции оборудования в поддон, последний возвращается на свое место. Несмотря на то, что он имеет свободное сообщение с основным отсеком под материнскую плату, провода из поддона вывести непросто, так как материнская плата закрывает его полностью и остается лишь узкая щель между платой и приемной частью блока питания. Кроме того, как можно видеть на изображении, из-за ограниченной ширины поддона не представляется возможным комфортно разместить провода, подключаемые к жесткому диску, так как создается достаточно крутой их перегиб. Впрочем, на работе и надежности системы это никак не скажется.

MOREX T3500-60

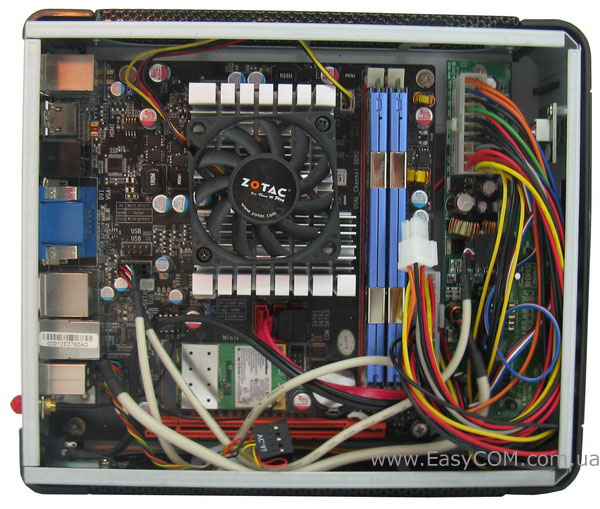

После установки материнской платы и соединения со всеми необходимыми кабелями, последние лучше уложить по периметру корпуса, чтобы они не препятствовали обслуживанию системы. Правда процесс рационального размещения кабелей достаточно кропотлив – кабелей много и все они норовят спутаться между собой, поэтому во время этой процедуры следует быть аккуратным и проявить немного терпения. Кстати, корпус Morex T3500-60 выгодно отличается от рассмотренных ранее решений данного производителя не только тем, что обеспечивает возможность установки двух 2,5-дюймовых устройств, но и наконец-то позволяет установить комплектный вентилятор системы охлаждения нашей тестовой материнской платы ZOTAC IONITX-F-Eширины основного отсека корпуса достаточно.

Тестирование

В процессе тестирования мы использовали следующее оборудование:

Материнская плата

ZOTAC IONITX-F-E (NVIDIA ION, Intel Atom N330, mini-ITX)

Оперативная память

2х DDR2-1200 @800 1024 МБ Kingston PC9600

Жесткий диск

Fujitsu MJA2500BH, 500 ГБ, SATA-300

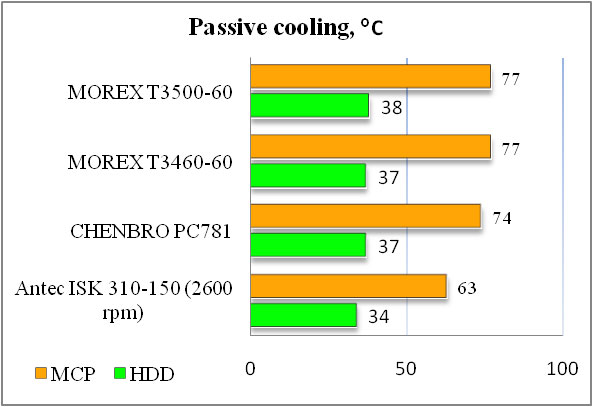

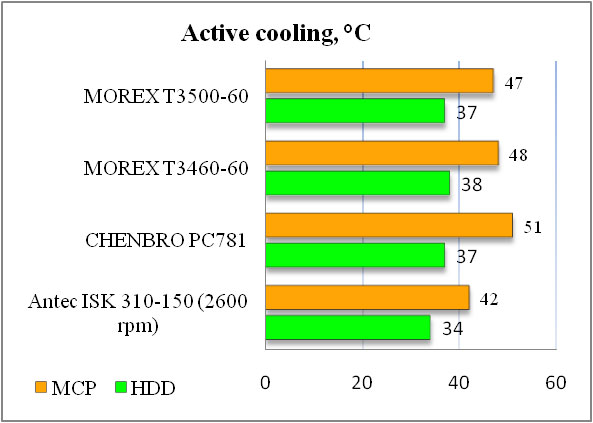

Результаты тестирования корпуса Morex T3500-60 наглядно демонстрируют, что в полностью пассивном режиме его все-таки лучше не эксплуатировать  –  температура, до которой нагревается тестируемая материнская плата, хоть и не критична, но достаточно высока, чтобы снизить срок ее службы. Однако здесь необходимо сделать скидку на то, что мы тестируем систему внутри корпуса с максимальной загрузкой, в реальных условиях температура платы в пассивном режиме охлаждения должна быть более приемлемой. При активном охлаждении радиатора материнской платы, корпус Morex T3500-60 за счет трехсторонней перфорации эффективно рассеивает тепло, и поэтому температура тестовой материнской платы в нем даже несколько ниже, чем у некоторых конкурентов.

Выводы

Корпус Morex T3500-60, с которым мы познакомились сегодня, выгодно отличается от подобных ему решений, предназначенных для установки материнских плат формата Mini-ITX, тем, что при сохранении компактных размеров предоставляет возможность установки двух 2,5-дюймовых устройств, или одного накопителя и оптического привода. Установка привода стала возможной благодаря оригинальной конструкции корпуса со специальным поддоном, который не занимает большого объема и в то же время позволяет установить два накопителя. Другой сильной стороной Morex T3500-60 является наличие перфорированных вставок большой площади сразу с трех сторон корпуса, что позволяет эффективно рассеивать тепло при использовании активной системы охлаждения материнской платы. Не растеряло рассмотренное сегодня решение и характерных особенностей, присущих большинству продуктов компании Morex – высокого качества исполнения корпуса и шасси, а так же приятного современного дизайна, с которым корпус прекрасно впишется в практически любой интерьер. Что касается недостатков Morex T3500-60, то затрудненная укладка кабелей внутри корпуса, в целом, является общей особенностью всех компактных моделей. Поэтому из таковых можно обратить внимание разве что на размещение внутренней части блока питания, из-за которого разработчикам пришлось тянуть кабель к нему через весь корпус, что не очень эргономично.

Достоинства:

  • качественное исполнение корпуса и шасси;
  • наличие перфорированных вставок с трех сторон корпуса;
  • скромные габариты;
  • оригинальный дизайн;
  • возможность установки оптического привода или двух накопителей;
  • качественный внешний блок питания на 60 Вт производства Seasonic;
  • возможность как горизонтальной, так и вертикальной установки.

Особенности:

  • затрудненная укладка кабелей питания при сборке системы;
  • перегиб проводов в поддоне для накопителей.

Недостатки:

  • протянутый через весь корпус кабель питания.


Автор: Дмитрий Исаев

Выражаем благодарность компании Syntex, дистрибьютору Morex Information Ent, за предоставленные для тестирования корпуса.
