Обзор MSI MAG FORGE M110R AIRFLOW: компактный корпус с продуманной вентиляцией

Еще недавно мощный игровой ПК почти автоматически ассоциировался с большим корпусом. Сегодня это уже не так. Современные комплектующие позволяют разместить производительную систему даже в корпусе Mini Tower.

Одним из подобных решений стал корпус MSI MAG FORGE M110R AIRFLOW. Он рассчитан на материнские платы форм-фактора microATX и Mini-ITX и делает ставку не на оригинальный дизайн, а на практичность. Передняя панель из металлической сетки обеспечивает свободный приток воздуха, а четыре предварительно установленных 120-мм ARGB-вентилятора избавляют от необходимости сразу докупать дополнительные.

Среди других особенностей — концентратор с поддержкой шести вентиляторов, верхний и нижний пылевые фильтры, боковая панель из закаленного стекла и поддержка радиаторов СЖО длиной до 240 мм. Несмотря на компактные размеры внутри хватает места для видеокарт длиной до 330 мм, процессорных кулеров высотой до 160 мм и стандартных ATX-блоков питания.

На момент подготовки обзора ориентировочная стоимость корпуса составляет около 2599 грн. За такую цену он выглядит одним из самых интересных предложений среди компактных корпусов для сборки современного игрового ПК.

Впрочем, характеристики на бумаге – это лишь часть истории. Насколько эффективной окажется штатная система охлаждения? Удобно ли собирать систему в компактном шасси? И оправдывает ли она свою цену? Именно это мы и проверим в нашем обзоре.

Спецификация

Модель	MSI MAG FORGE M110R AIRFLOW
Типоразмер	Mini Tower
Поддерживаемые форм-факторы материнских плат	microATX / Mini-ITX
Цвет	Черный
Внешние отсеки	Нет
Внутренние отсеки	2 х 2,5" та 2 х 3,5" або 3 х 2,5" та 1 х 3,5"
Слоты для карт расширения	4
Максимальная длина видеокарты (собственные измерения), мм	300 (до 330 без установки переднего радиатора СЖО)
Максимальная высота процессорного кулера (собственные измерения), мм	160 (162)
Максимальная длина БП(собственные измерения), мм	180 (300 мм без установленного лотка для 3,5)
Разъемы	1 x кнопка питания 1 x кнопка сброса 1 x микрофонный вход 1 x аудио выход 2 x USB 2.0 (Type A) 1 x USB 3.2 Gen 1 Type-A (5 Гбит/с) 1 x кнопка-переключатель RGB-подсветка
Предустановленные вентиляторы	Впереди: 3 x 120 мм ARGB вентиляторы Задняя панель: 1 x 120 мм ARGB вентилятор
Блок питания	Нет
Возможности для установки вентиляторов
На передней панели	3 х 120 мм
На верхней панели	2 х 120 мм
На тыльной панели	1 х 120 мм
На нижней панели	-
Возможность установки СЖО
На передней панели	120 / 240 мм
На верхней панели	120 / 240 мм
На тыльной панели	120 мм
Материалы
Передняя панель / Задняя стенка	Сталь толщиной 0,58мм (с краской)
Верхняя панель	Сталь толщиной 0,62мм (с краской)
Шасси / Поддон материнской платы	Сталь толщиной 0,58мм (с краской)
Боковины	Левая: закаленное стекло толщиной 2,98 мм (тонированное); Права: сталь толщиной 0,64 мм (с краской).
Размеры корпуса (ГхШхВ), мм	388 x 200 x 423
Вес (собственные измерения), кг	4,27 (4,28)
Гарантия, лет	2
Сайт производителя	MSI Украина
Сайт товара	MSI MAG FORGE M110R AIRFLOW

Упаковка и комплект поставки

Упаковка корпуса максимально простая и практичная. Это обычная картонная коробка с монохромной полиграфией, где изображен схематический эскиз кейса, логотипы серии и приведены подробные спецификации. Защита при транспортировке стандартная, но надежная: плотный полиэтилен и два массивных демпфера из пенопласта. По бокам предусмотрены вырезанные ручки, так что переносить коробку будет вполне удобно.

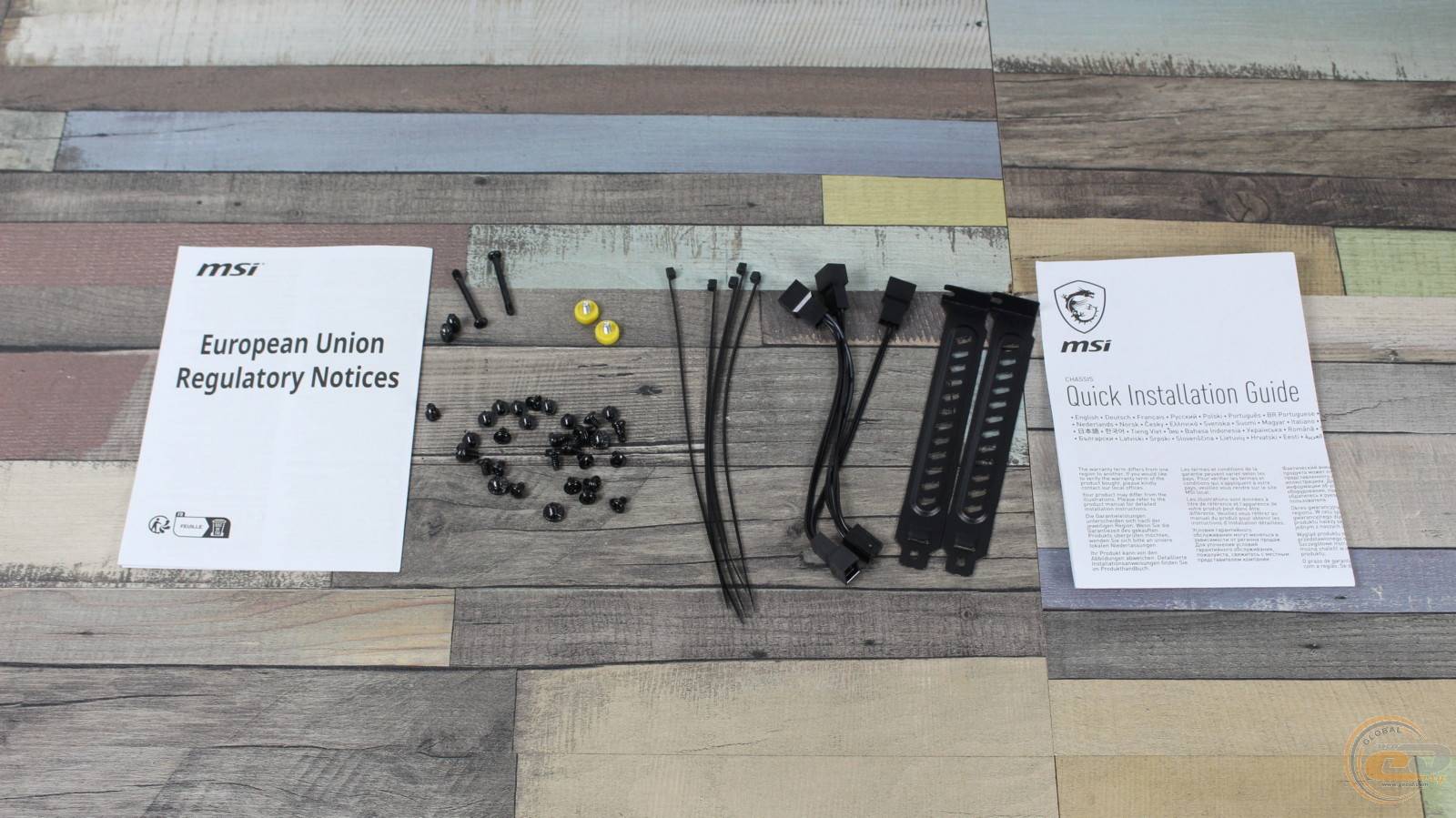

Комплект поставки здесь базовый, однако содержит все необходимое для сборки системы. Внутри найдете краткую инструкцию, набор черных винтов, пять пластиковых стяжек и разветвитель питания вентиляторов. Кроме того, производитель добавил специальную насадку под отвертку для удобства закручивания стоек материнской платы и две сменные перфорированные заглушки для слотов PCI. Обычный прагматичный подход: никаких переплат, только необходимые вещи для работы.

Внешний вид

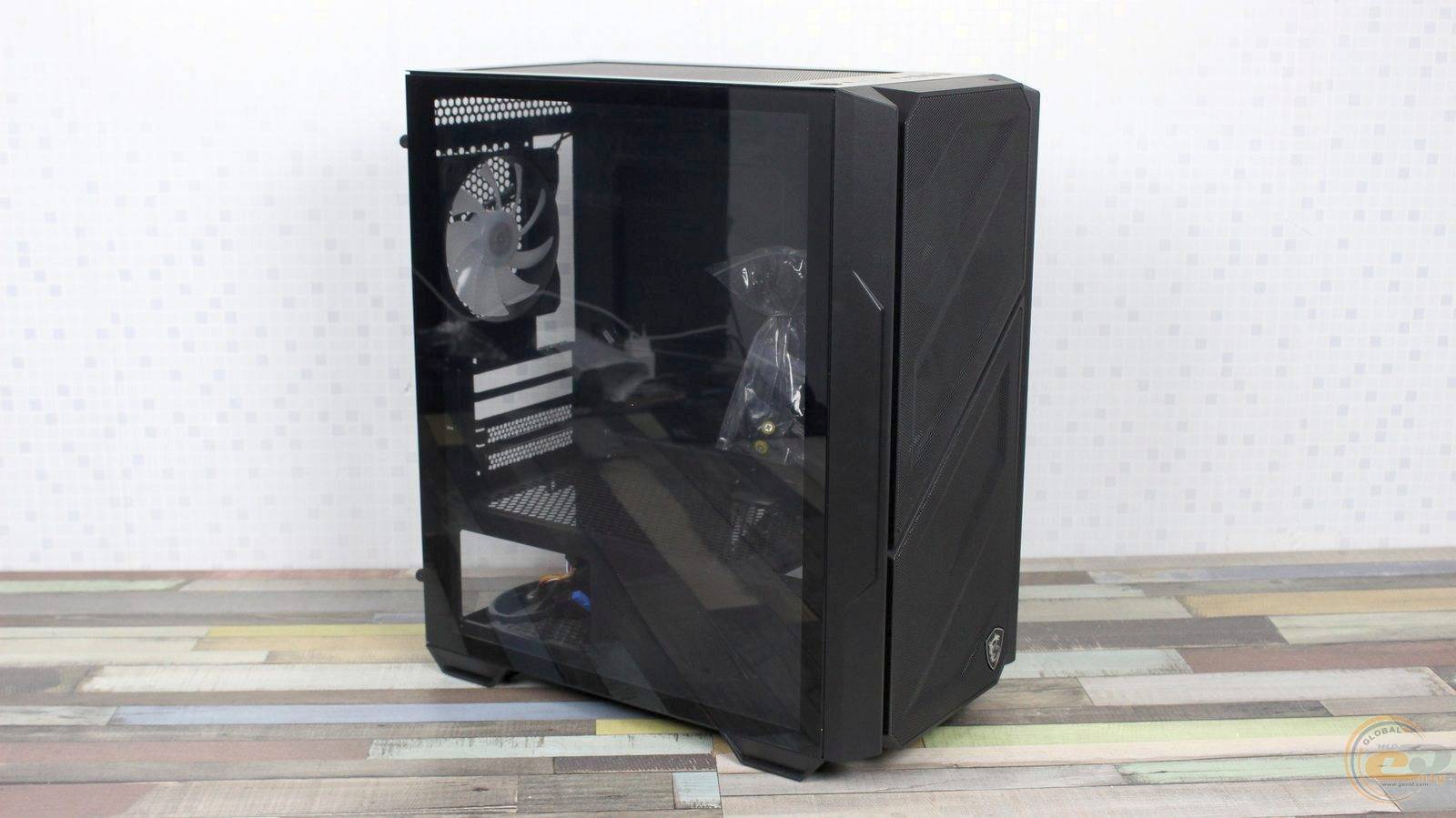

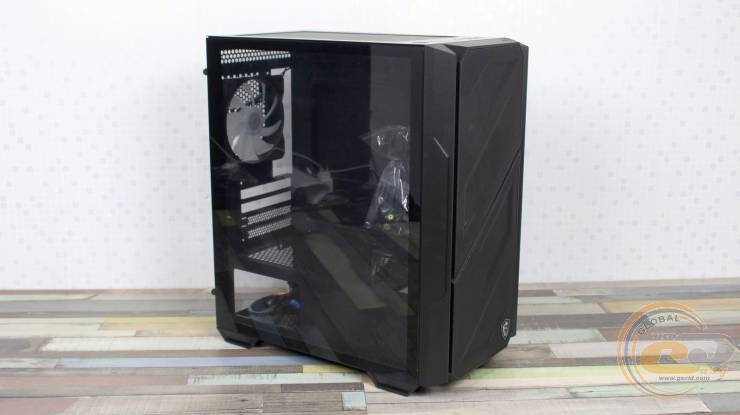

MSI MAG FORGE M110R AIRFLOW выполнен в черном цвете и имеет сдержанный и функциональный дизайн. Корпус отличается умеренными габаритами и относительно небольшим весом, что характерно для решений формата Mini Tower, и рассчитан на сборку систем на базе материнских плат microATX или Mini-ITX.

Основой конструкции служит листовая сталь. Шасси, поддон материнской платы и другие металлические элементы имеют толщину от 0,58 до 0,64 мм, что обеспечивает достаточную жесткость для повседневной эксплуатации.

Левая боковая панель выполнена из прозрачного закаленного стекла толщиной 3 мм, что позволяет беспрепятственно осматривать внутренние компоненты. В отличие от традиционного винтового крепежа сквозь стекло, здесь использованы металлические рамки, закрепленные спереди и сзади панели с внутренней стороны. Спереди стекло фиксируется сплошным вертикальным зацепом, входящим в соответствующий паз шасси.

Правая боковая стенка изготовлена из цельного металлического листа с ребрами жесткости по периметру и имеет классические металлические зацепы с трех сторон.

Задняя часть обеих сторон имеет удобный выступ для демонтажа и фиксируется двумя винтами с накатными пластиковыми головками.

Фронтальная часть корпуса закрыта съемной пластиковой панелью со сложной геометрией. В правом нижнем углу расположен логотип MSI. Вентиляционная зона панели состоит из двух металлических сеток с круглыми отверстиями, разделенными между собой диагональной линией. Сама панель удерживается на стальном шасси с помощью восьми круглых пластиковых зацепов.

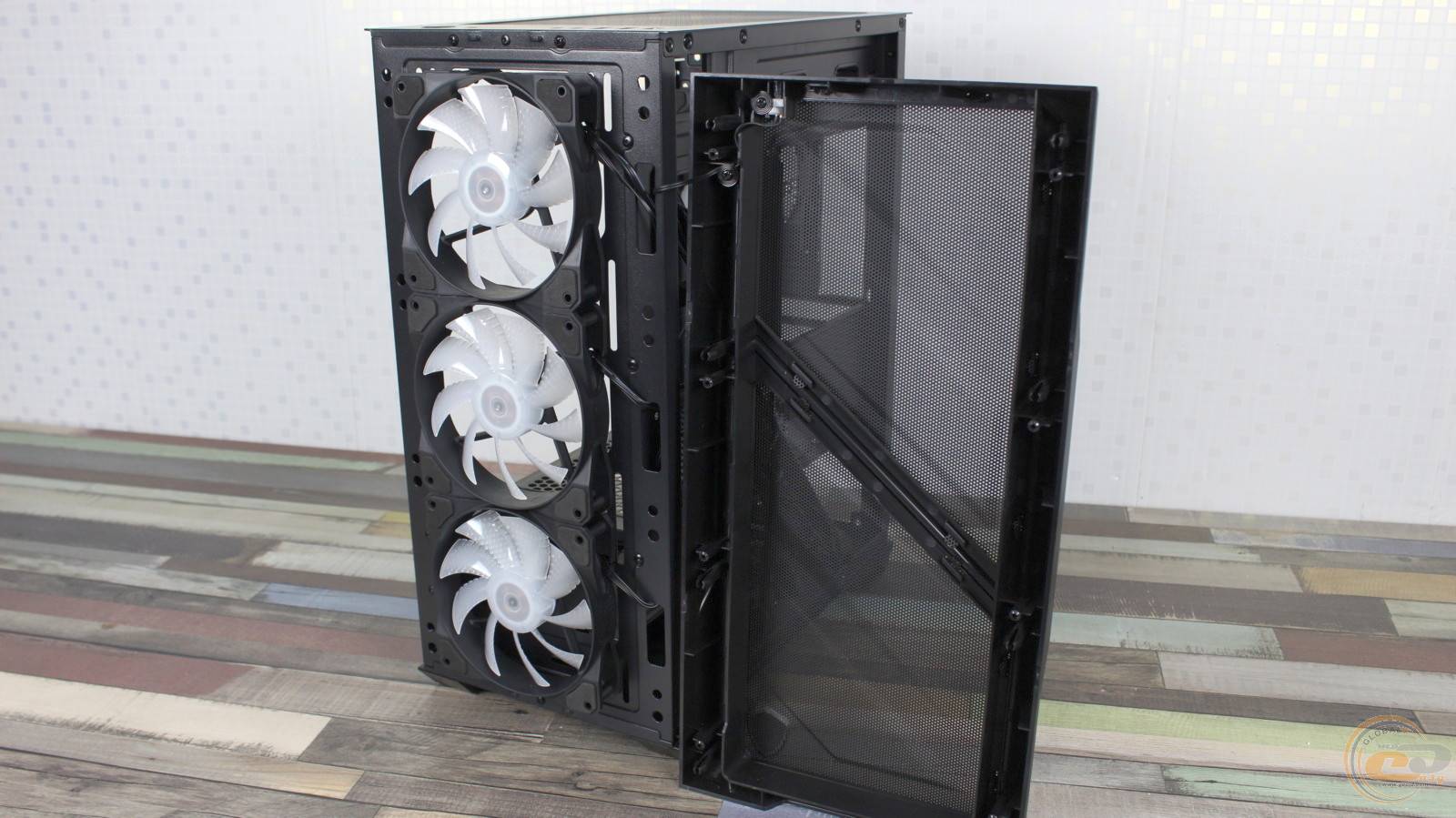

За панелью расположены три предварительно установленных 120-мм вентилятора с ARGB-подсветкой, которые подключаются к комплектному контроллеру. Благодаря имеющимся посадочным местам на передней панели вместо них можно установить три 120-мм вентилятора или радиатор СЖО длинной до 240 мм.

Обращаем ваше внимание на то, что панель нельзя полностью отделить от шасси, поскольку от кнопки управления подсветкой к контроллеру проложен кабель.

Верхняя часть корпуса оснащена большой перфорированной зоной с сотами, которая снаружи прикрыта гибким пылевым фильтром на магнитной ленте. Под перфорацией предусмотрено пространство для монтажа двух 120 мм вентиляторов или 240 мм радиатора жидкостного охлаждения.

Большинство органов управления вынесены на передний край верхней стенки: круглая кнопка питания, небольшая кнопка перезагрузки, индикаторы питания и активности накопителя, два 3,5 мм аудио разъема и три порта USB Type-A. Порты выполнены в черном цвете и не имеют текстовой маркировки. Отдельная кнопка переключения режимов подсветки ARGB расположена непосредственно на верхней грани съемной панели.

Задняя панель имеет традиционную компоновку: вырез под панель разъемов материнской платы, четыре слота расширения с перфорированными заглушками и отверстие для установки блока питания в нижней части. Рядом с вырезом предусмотрено посадочное место с установленным 120 мм вытяжным вентилятором с ARGB-подсветкой, положение которого можно регулировать по высоте благодаря вертикальным пазам. Винт крепления карт расширения прикрыты съемной металлической планкой с фиксацией винтом с пластиковой накатной головкой.

Корпус опирается на четыре массивных пластиковых ножки высотой 20 мм с мягкими демпфирующими накладками. Такая конструкция не только уменьшает передачу вибраций, но обеспечивает достаточный приток воздуха в блок питания.

Перфорация в форме сот расположена в задней части днища под воздухозаборником блока питания и защищена съемным сетчатым фильтром.

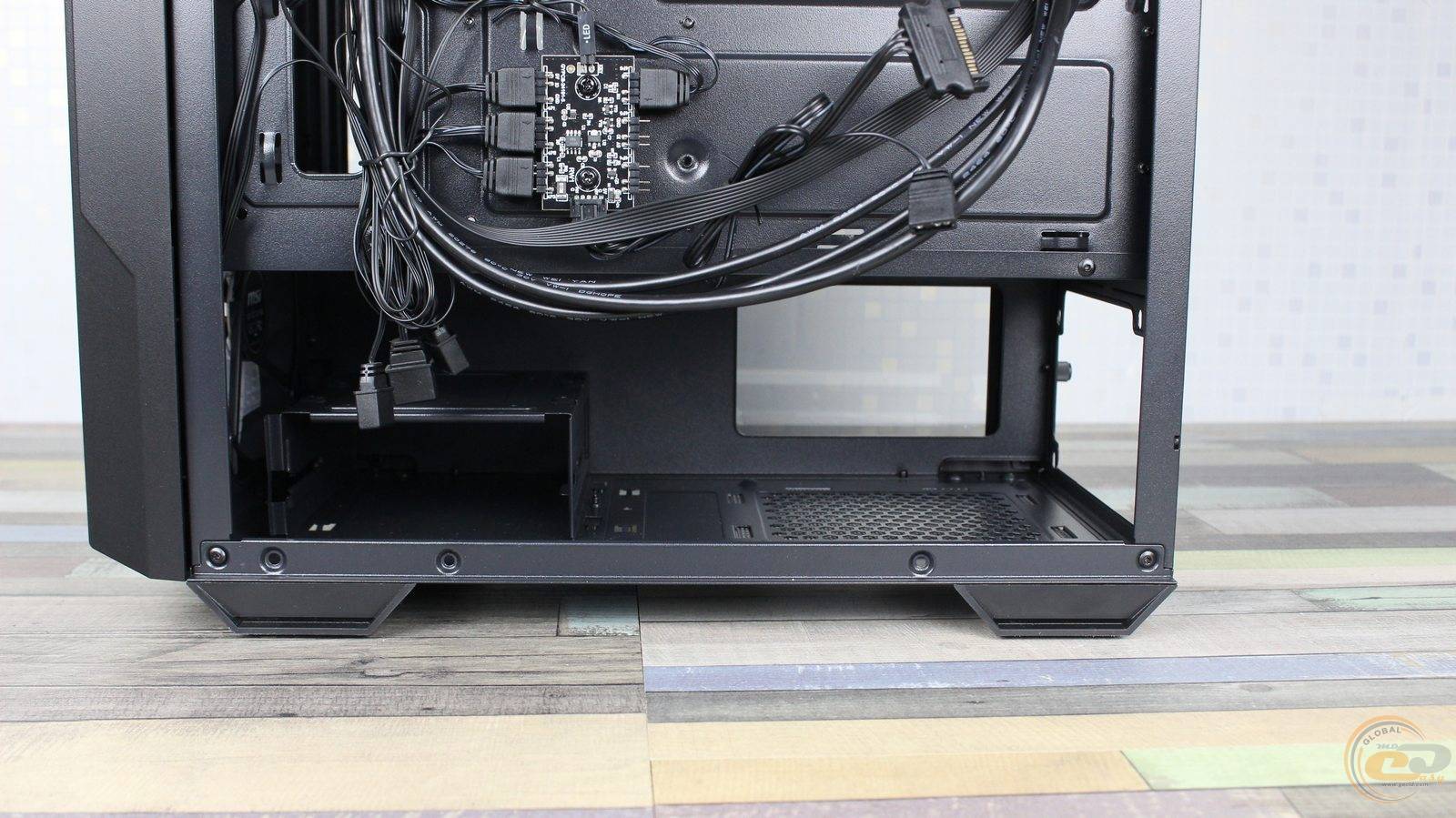

В передней части днища находятся монтажные отверстия с винтами, которые позволяют смещать или полностью демонтировать внутреннюю корзину для 3,5-дюймовых накопителей.

Внутреннее строение

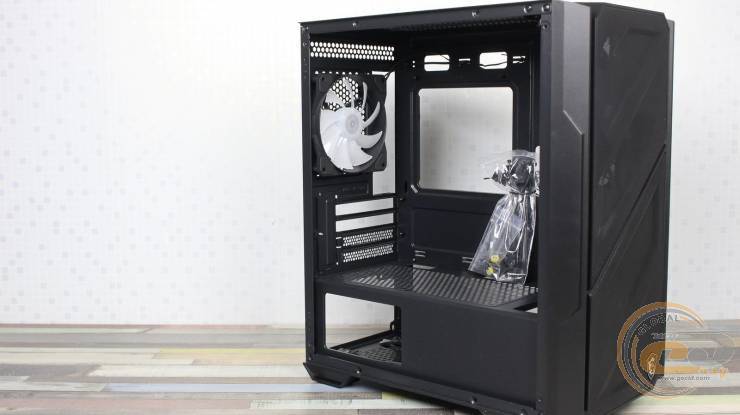

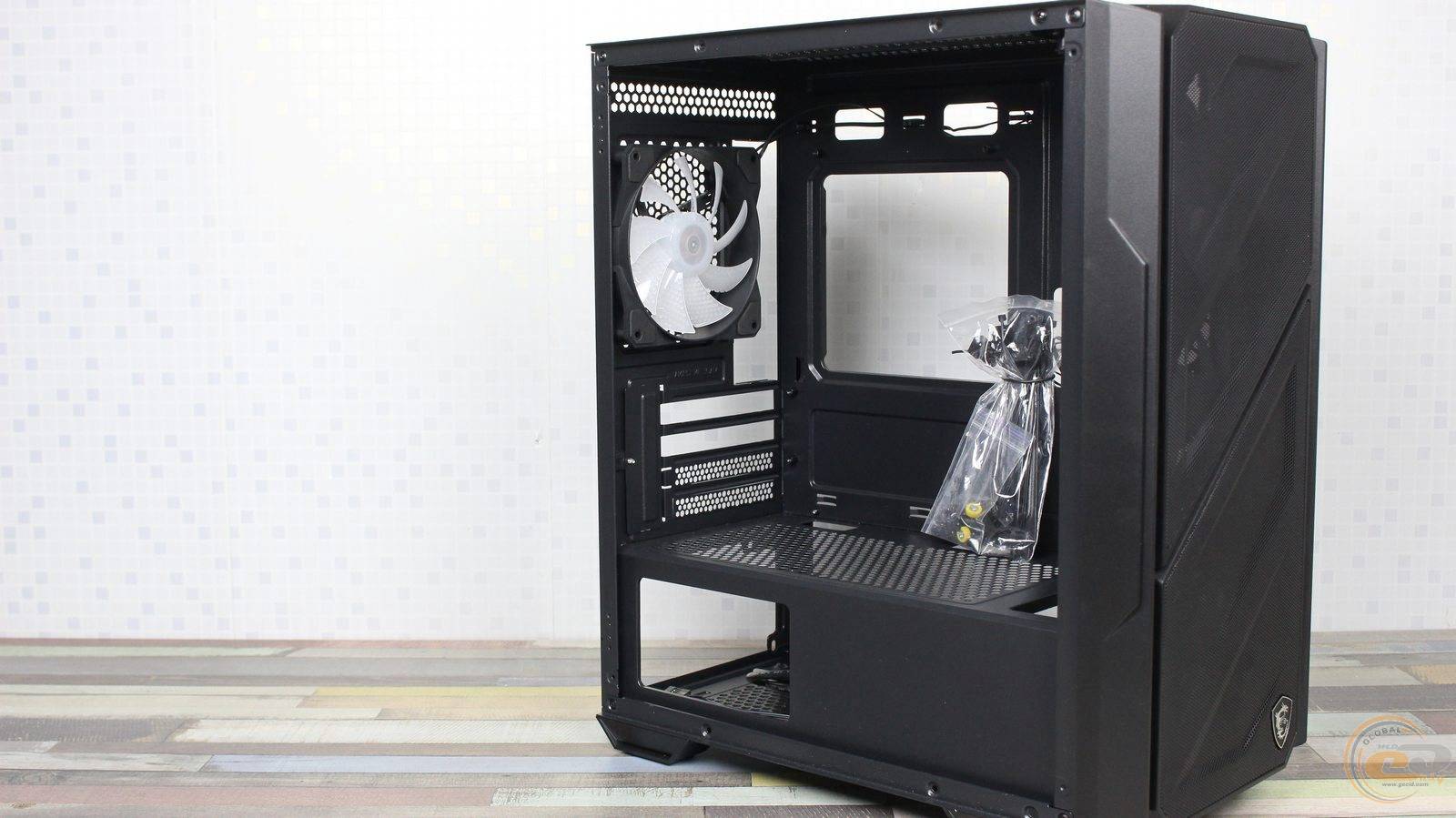

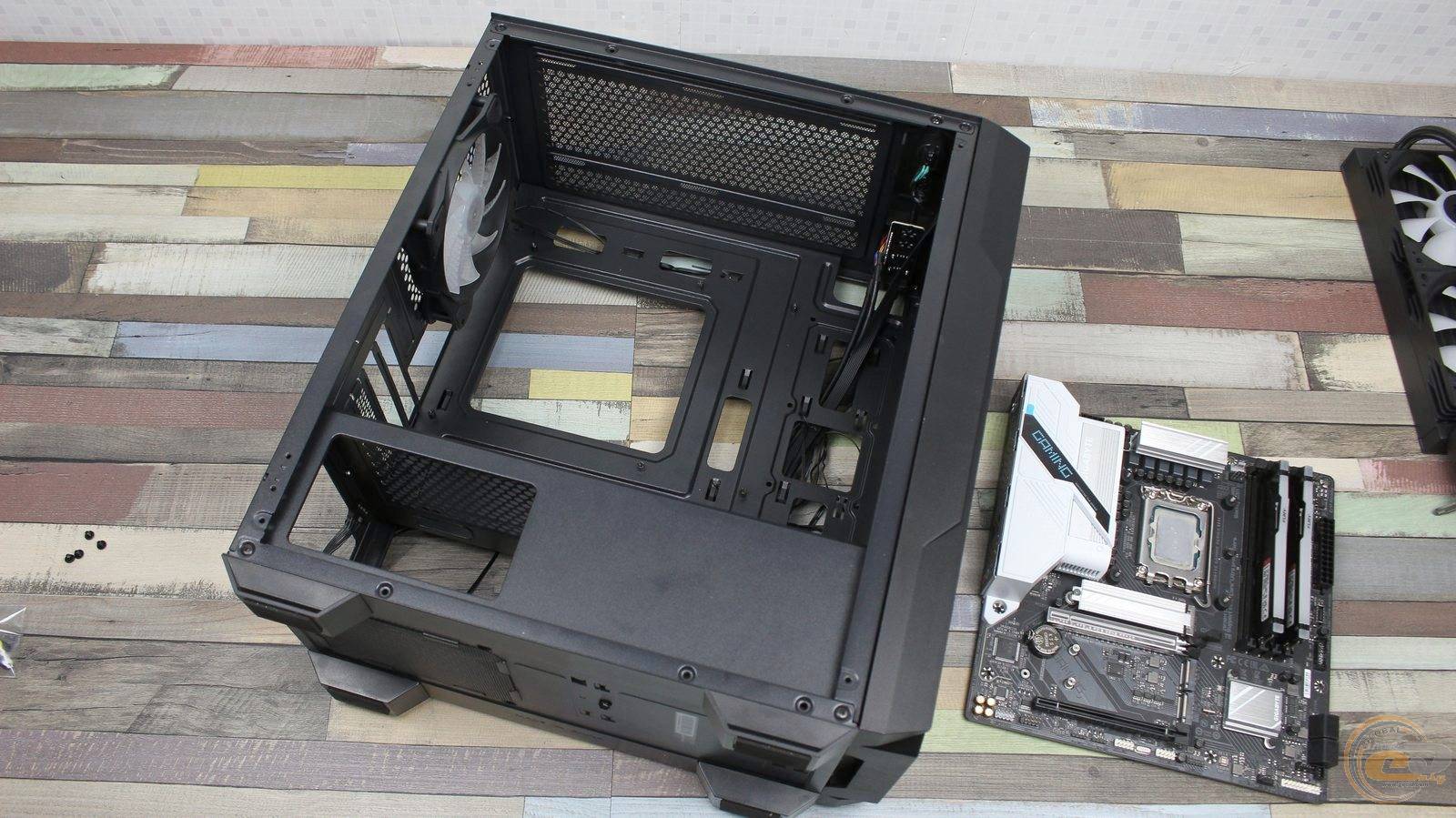

Внутренняя компоновка корпуса условно поделена на три функциональных зоны.

Основная зона предназначена для установки материнской платы, видеокарты и систем охлаждения, что способствует эффективной циркуляции воздуха.

Вспомогательная зона включает в себя пространство за поддоном материнской платы для кабель менеджмента и нижний изолированный отсек.

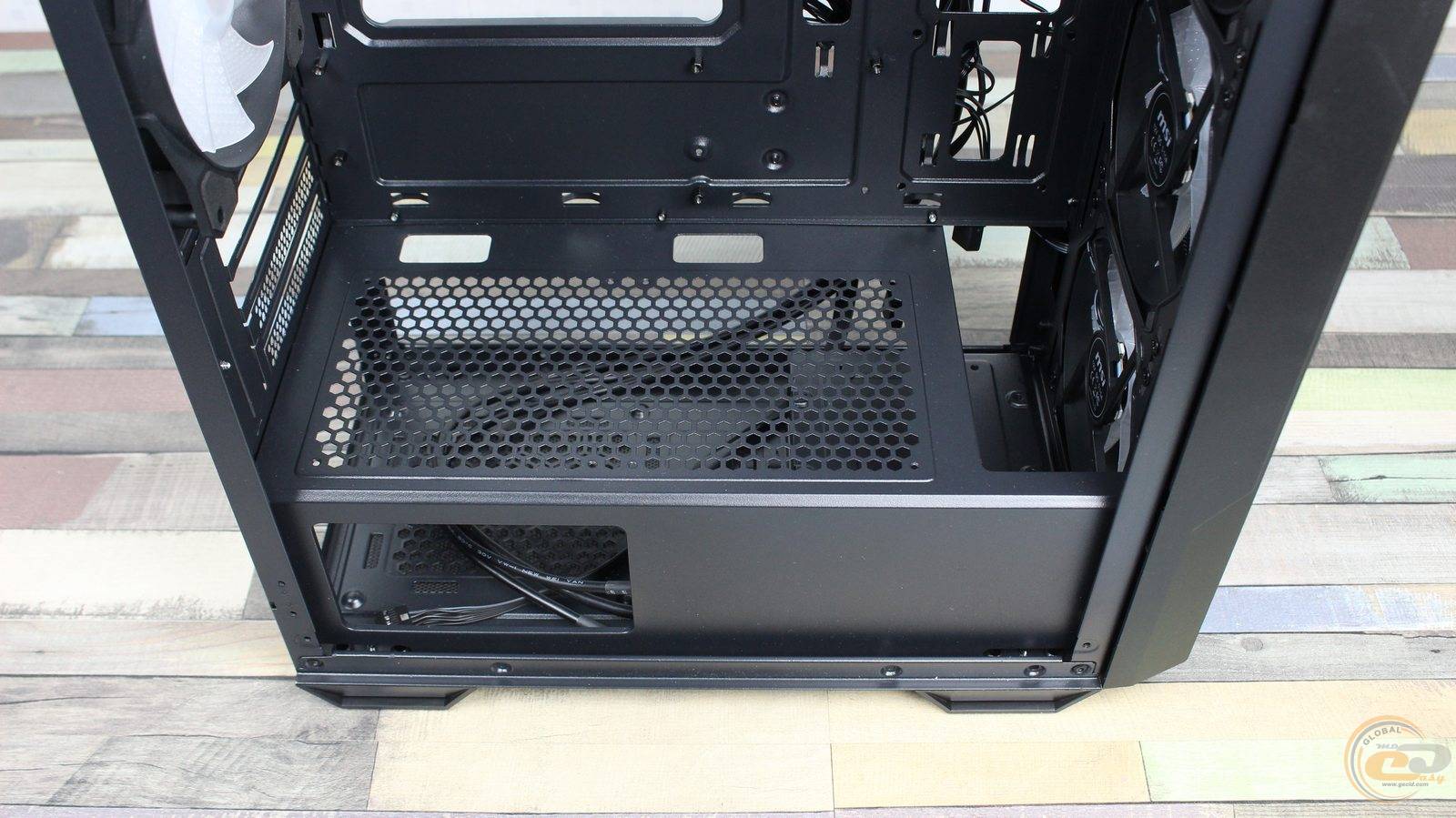

Блок питания находится в нижней части корпуса под специальным металлическим кожухом, который оснащен боковым окном.

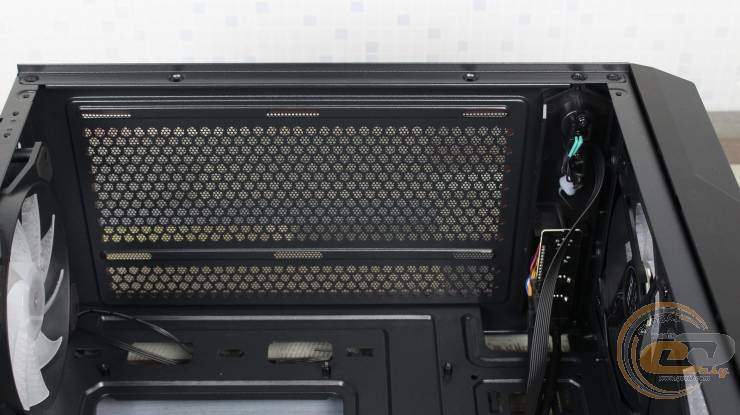

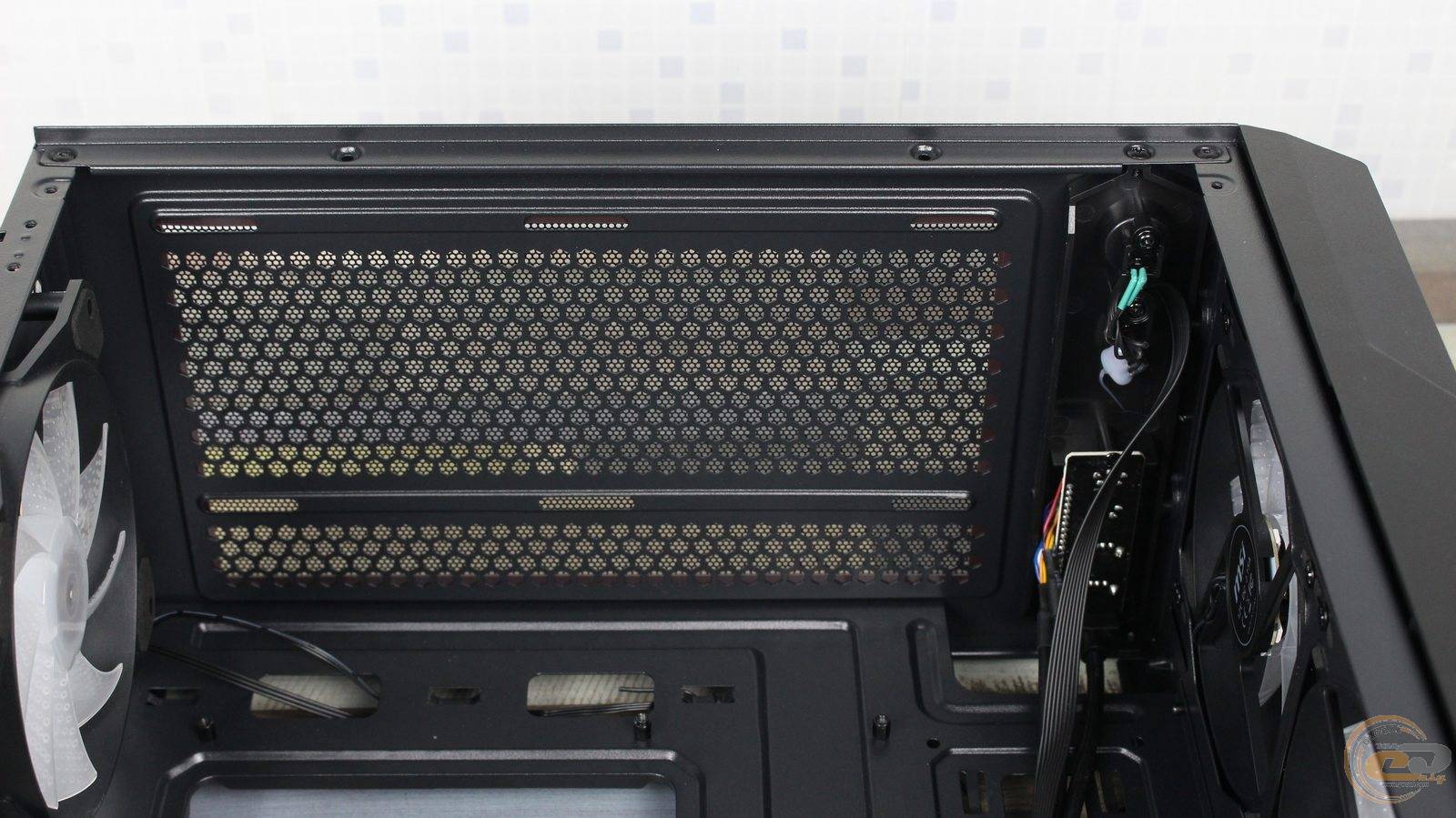

Его верхняя часть имеет перфорацию и отверстия для крепления двух 120 мм вентиляторов, однако возможность их установки зависит от конфигурации системы. Кроме того, справа предусмотрен вырез для более удобной установки радиатора СЖО.

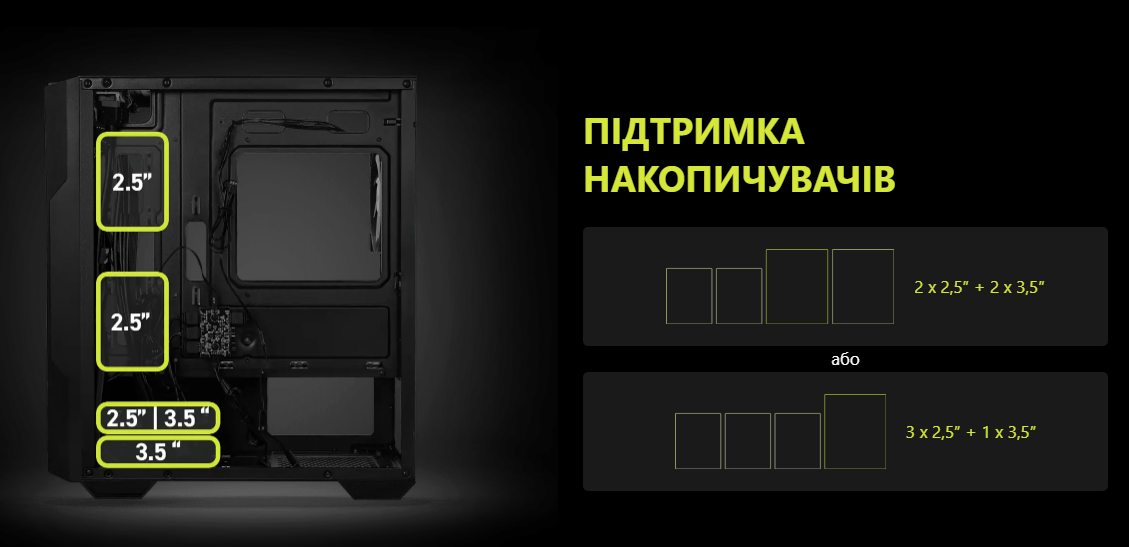

Дисковая подсистема разделена на две части: сзади поддона можно закрепить два накопителя формата 2.5 дюйма, а под кожухом БП расположен съемный карман для еще двух дисков — сюда помещаются либо два накопителя 3.5 дюйма, либо комбинация из одного 3.5-дюймового и одного 2.5-дюймового.

Такая схема обеспечивает удобное и изолированное размещение дисков отдельно от горячей зоны с материнской платой и видеокартой.

Поддон материнской платы имеет большой прямоугольный вырез, облегчающий установку или замену усилительной пластины процессорного кулера.

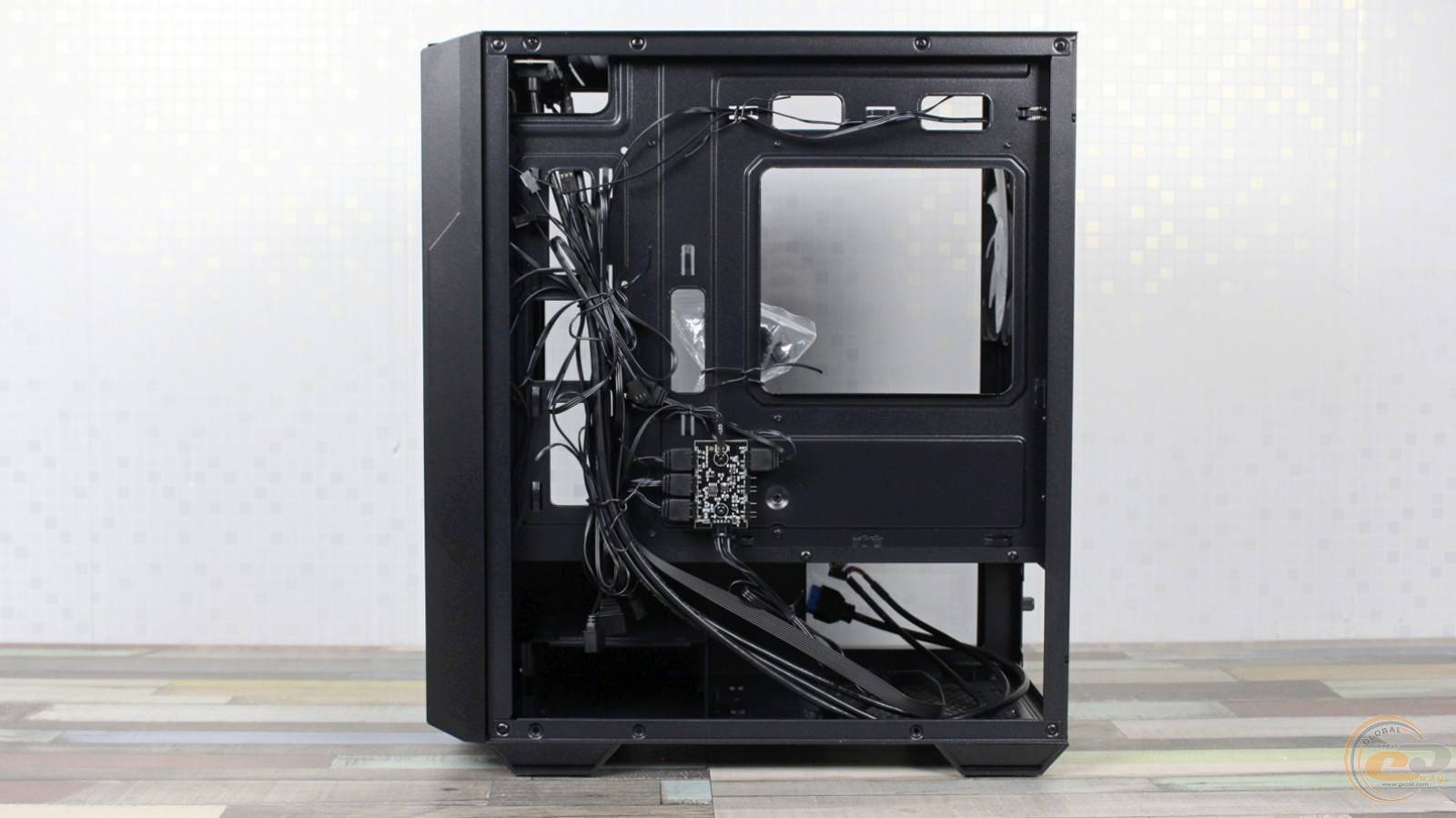

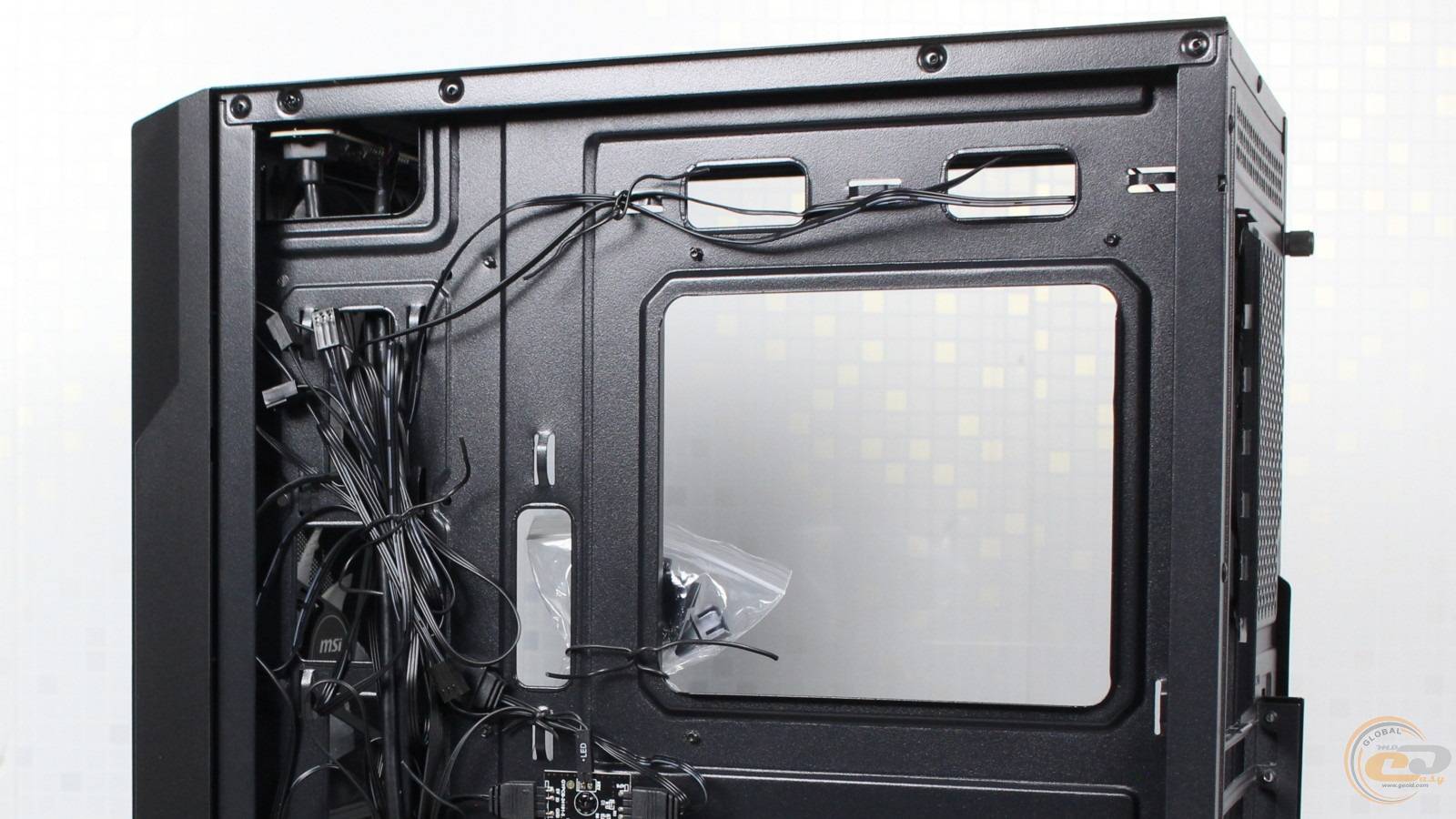

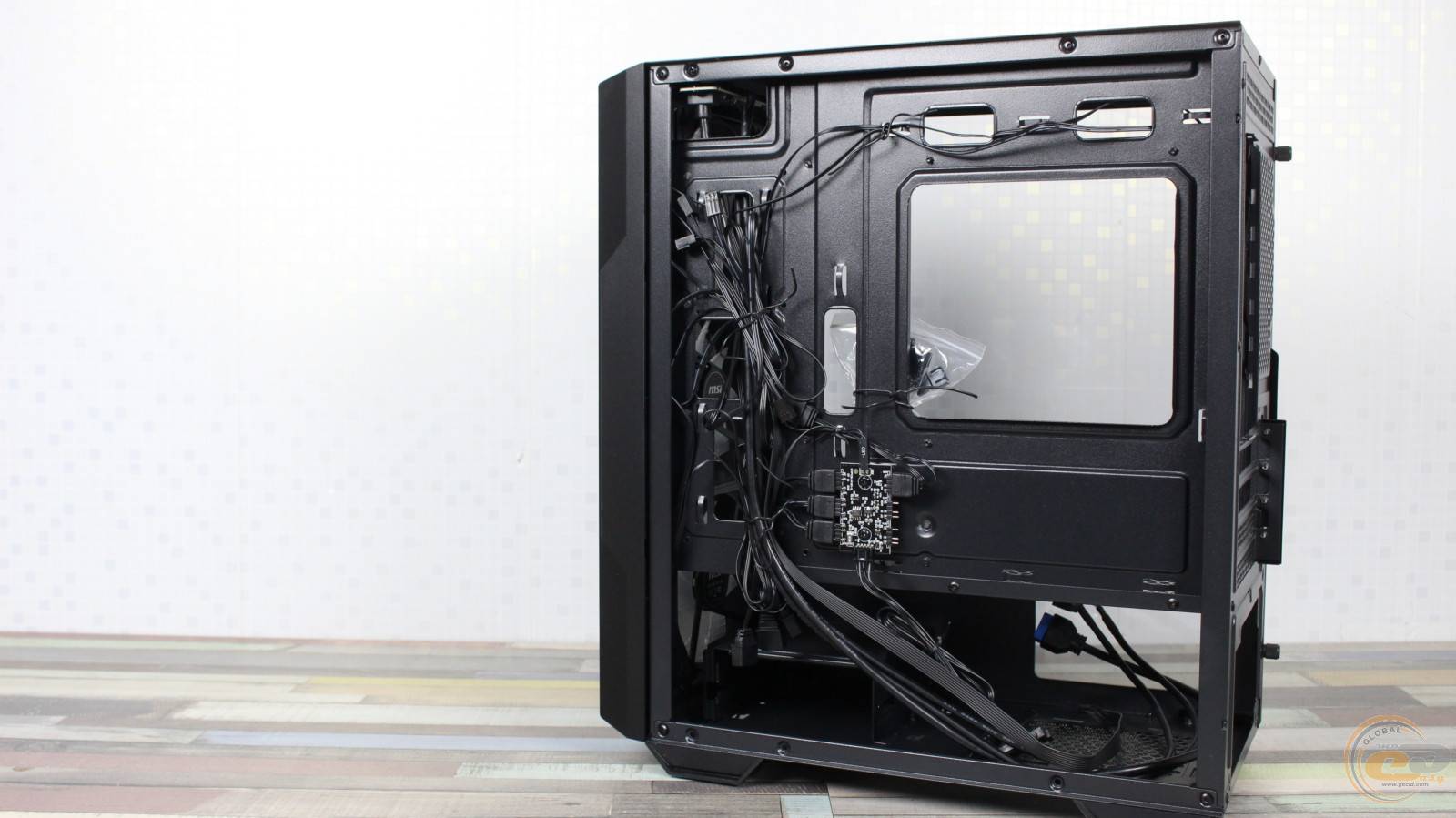

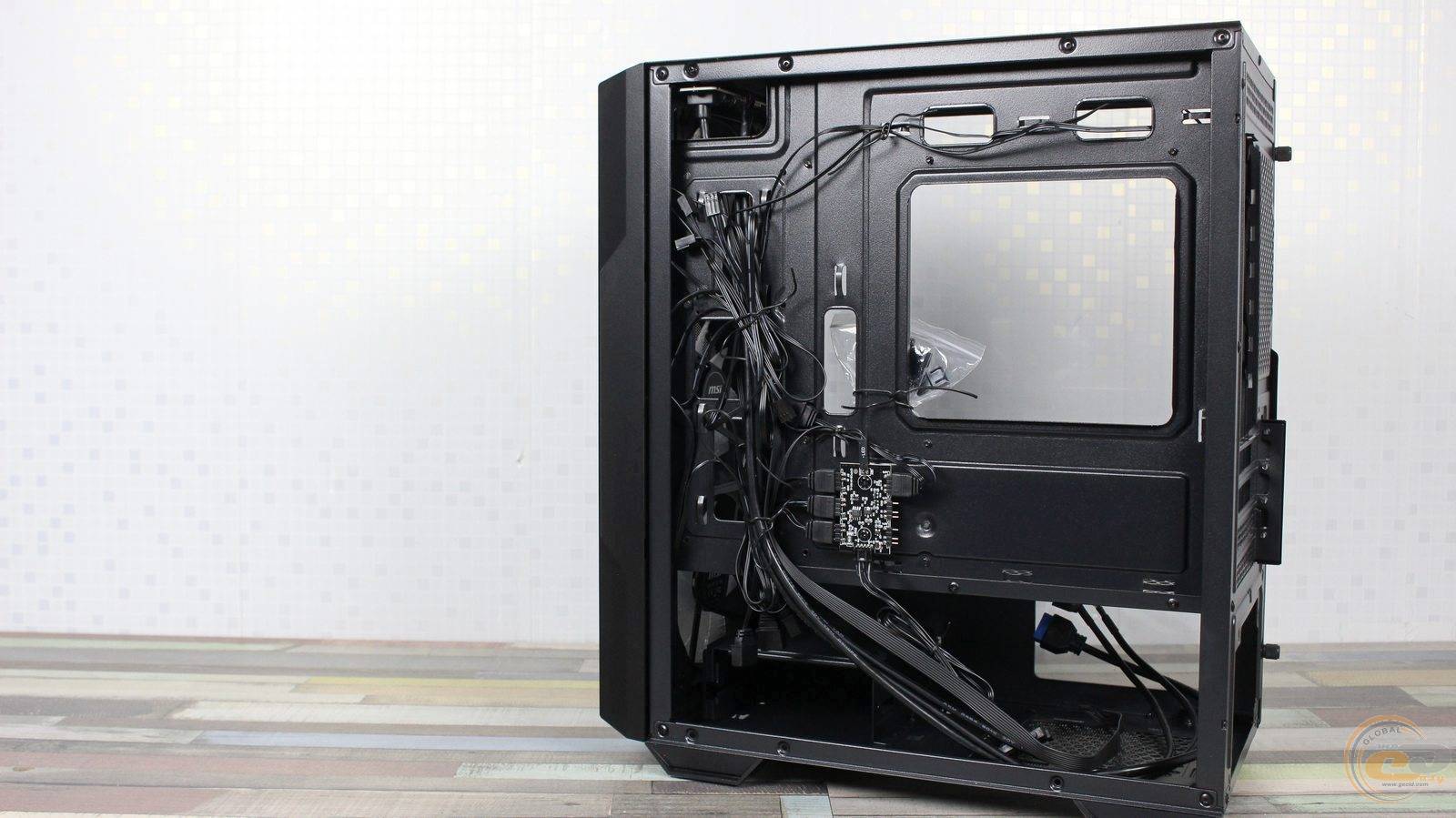

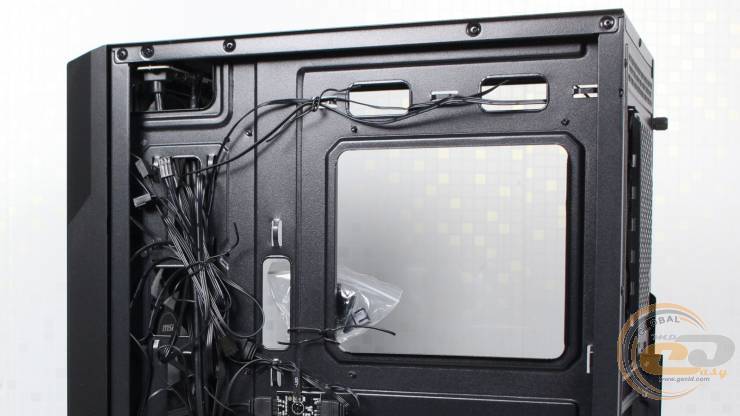

Для скрытой укладки проводов предусмотрен ряд больших отверстий по всему периметру поддона, а на обратной стороне расположены специальные петли-штамповки для фиксации кабелей стяжками. Расстояние между поддоном и правой крышкой составляет 22 мм, что обеспечивает достаточно места для аккуратной укладки проводов.

Корпус совместим с материнскими платами microATX и Mini-ITX. Благодаря достаточной внутренней ширине модель поддерживает воздушные кулеры высотой до 162 мм.

Между верхней панелью и краем материнской платы предусмотрено около 55 мм свободного пространства. При установке 240 мм СЖО следует учитывать, что радиатор вместе с вентиляторами займет почти весь этот объем, поэтому совместимость с высокими элементами материнской платы желательно проверить заранее.

Гибкость при выборе видеокарт обеспечивается возможностью увеличить допустимую длину видеокарты от заявленных 300 мм до 350 мм путем перестановки или полного демонтажа корзины для накопителей, даже при условии использования радиатора СЖО размером 240 мм.

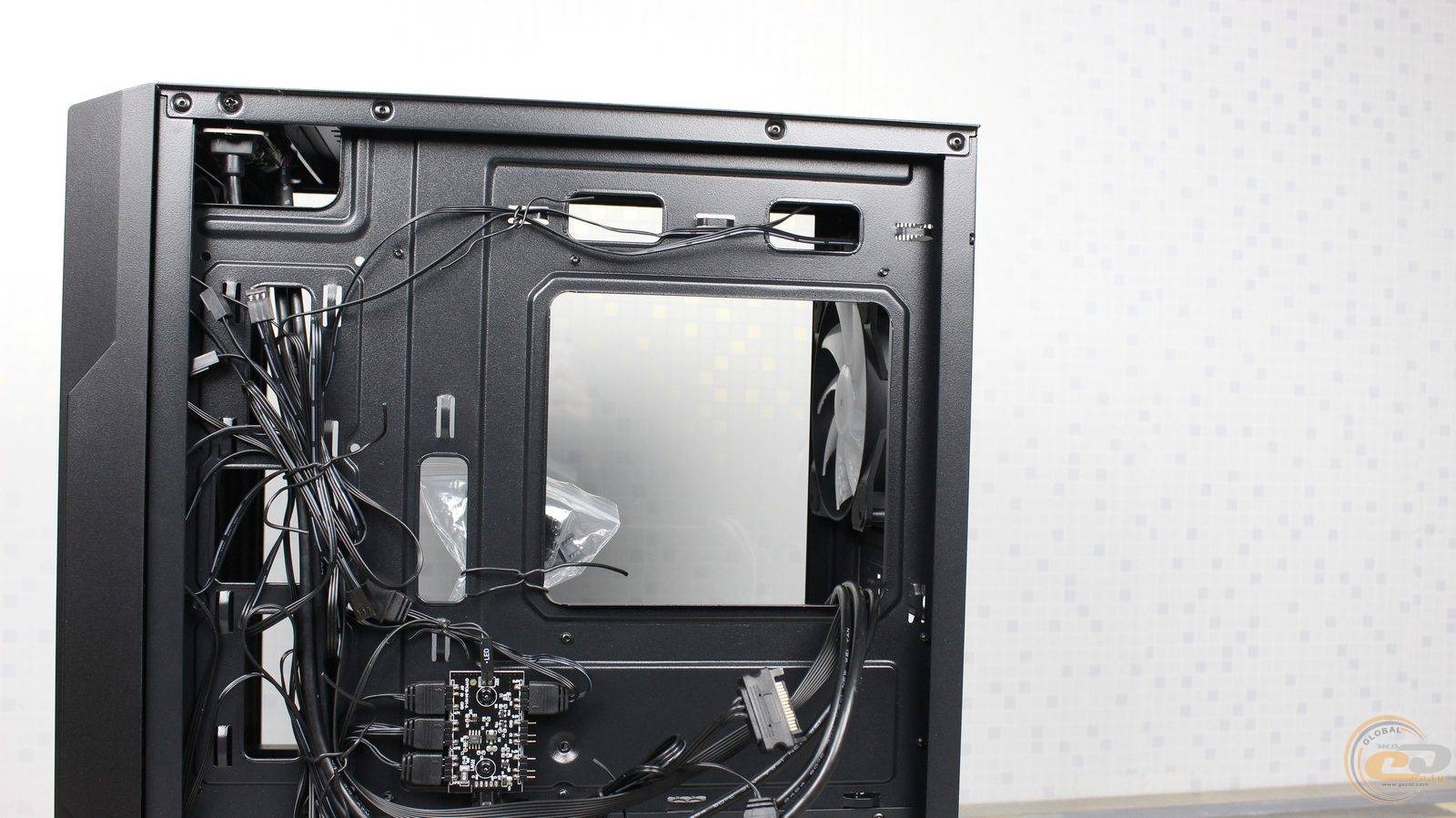

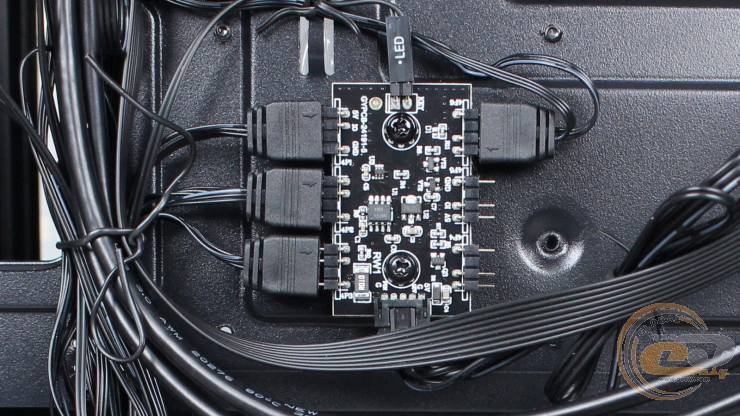

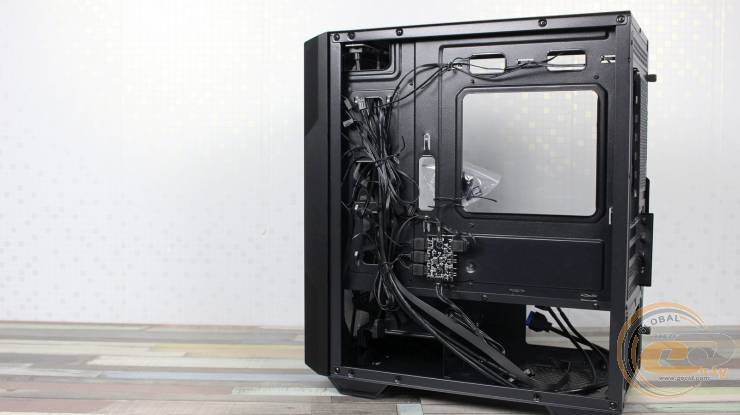

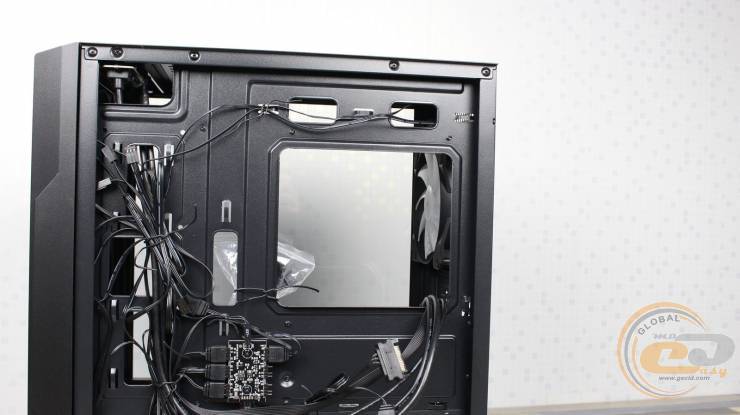

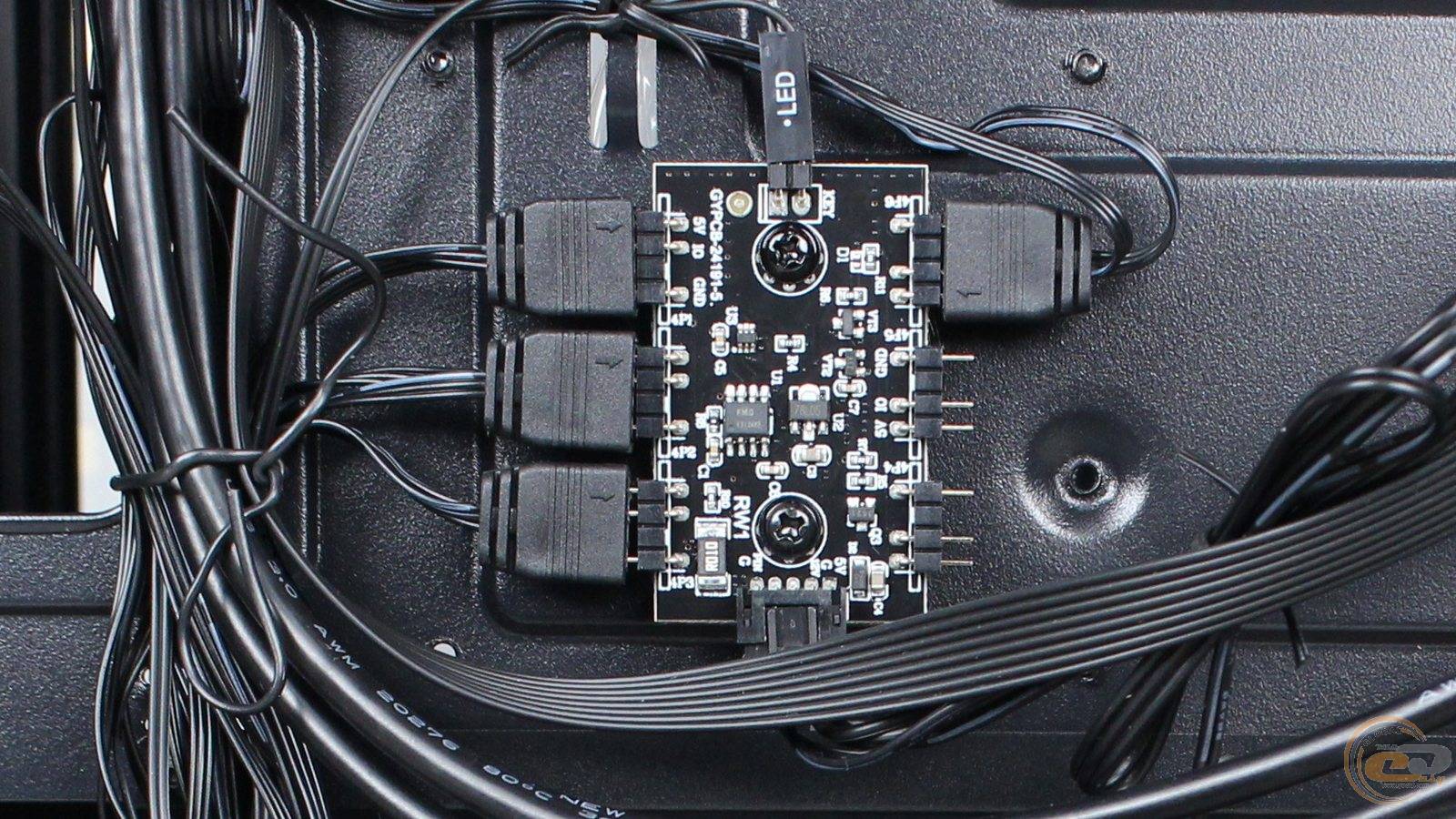

На обратной стороне поддона разместился контроллер с поддержкой до шести ARGB-вентиляторов. Он позволяет удобно управлять режимами подсветки с помощью кнопки на передней панели корпуса, а также помогает аккуратно собрать все кабели вместе.

Безопасность при сборке обеспечивается тщательно завальцованными краями технических отверстий, так что случайно порезаться об них практически невозможно. Корпус ориентирован на максимальный комфорт во время сборки.

Процесс сборки прошел без проблем. Пространства за поддоном материнской платы достаточно для удобства укладки кабелей, что способствует аккуратному кабель менеджменту. Дополнительная выштамповка на поддоне и шасси придает жесткости, поэтому, несмотря на скромную толщину стали, ничего не скрипит, не люфтит и отлично держит нагрузку. В общем, качество изготовления производит положительное впечатление.

Кабели от интерфейсной панели обладают достаточным запасом длины для комфортного подключения к материнской плате, независимо от ее формата. Это упрощает прокладку кабелей и компанию кабель менеджмента.

Тестування

Температура окружающей среды на момент проведения измерений составляла 26°C. Корпус MSI MAG FORGE M110R AIRFLOW мы тестировали с 240-мм процессорной СЖО Aerocool Abyss L240R Digi, установленной в верхней части корпуса.

Вентиляторы работали на максимальной скорости: 1800 об/мин для СЖО и 1300 об/мин для корпусных. Уровень шума превышал средний показатель, но оставался относительно комфортным.

Скорость вращения вентиляторов видеокарты была ограничена до 70%.

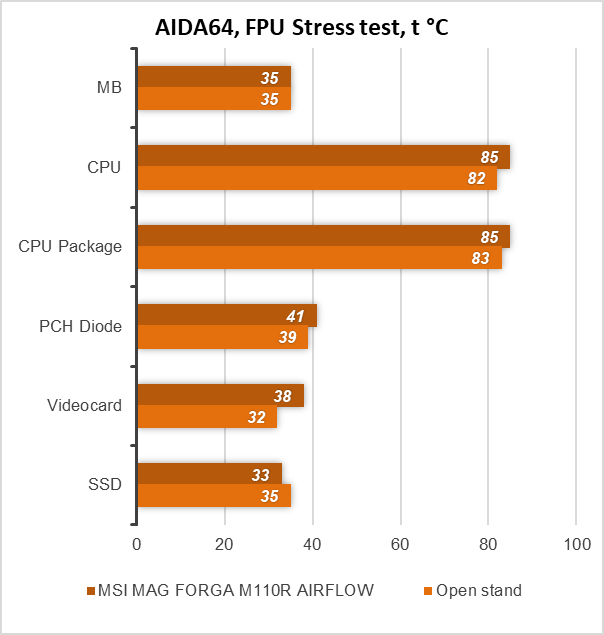

В тесте AIDA64 Stress FPU процессор в корпусе нагрелся до 85 градусов, что всего на 3 градуса выше показателя открытого стенда. Такая минимальная разница доказывает отличную продуваемость корпуса. Температуры других компонентов – 35 °C для материнской платы и 41 °C для чипсета – также остаются в пределах нормы, что свидетельствует об отсутствии перегрева ключевых узлов платы во время работы процессора на полную мощность.

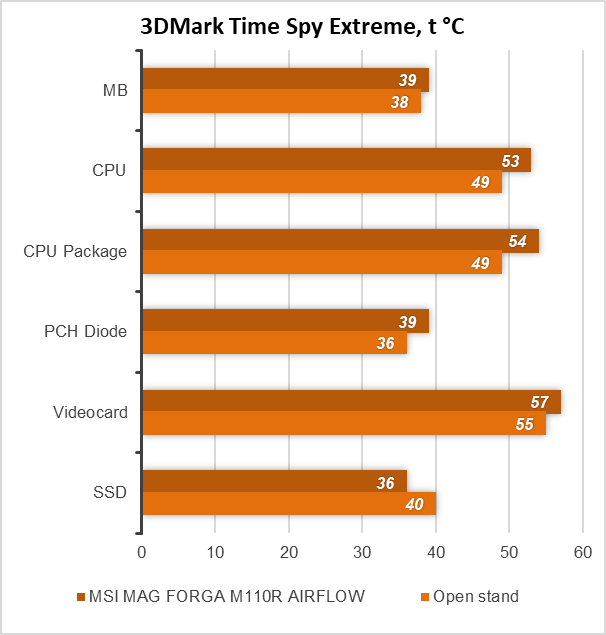

В бенчмарке 3DMark Time Spy Extreme при нагрузке, характерной для игровых сценариев, процессор в корпусе достиг 54 градусов, что на 5 градусов выше показателя открытого стенда. Хотя разница заметная, абсолютное значение низкое, поэтому причин для беспокойства нет.

Температура видеокарты составляла 57 °C, что практически соответствует показателю открытого стенда и подтверждает эффективность отвода тепла от графического адаптера.

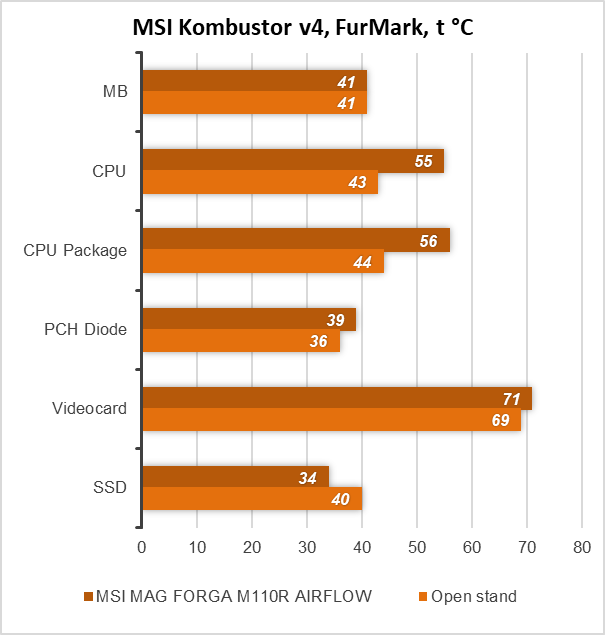

При тестировании в MSI Kombustor FurMark в режиме максимальной нагрузки на видеокарту температура составляла 71 °C, что свидетельствует об эффективной работе системы охлаждения видеокарты, а также достаточной продуваемости корпуса даже при максимальной нагрузке. Процессор в этом тесте нагрелся до 56 градусов, что на 12 градусов выше открытого стенда, однако это значение остается безопасным.

Стабильность температур других компонентов подтверждает эффективность выбранной конфигурации вентиляции: три штатных вентилятора на вдув, один на выдув и установленная сверху 240-мм процессорная СЖО эффективно отводят нагретый воздух за пределы корпуса, что положительно сказывается на температурном режиме комплектующих.

Итоги

Можно ли назвать MSI MAG FORGE M110R AIRFLOW хорошим основанием для современного игрового ПК? Безусловно, да. MSI удалось создать корпус, который за относительно доступную цену предлагает именно то, что больше всего ценится в этом сегменте: качественная вентиляция, хорошая совместимость с современными комплектующими и продуманная внутренняя конструкция.

Корпус получил четыре предварительно установленных ARGB-вентилятора, поддержку 240-мм радиаторов СЖО сверху и спереди, вместительное внутреннее пространство для длинных видеокарт и высоких процессорных кулеров, а также удобный кабель менеджмент. Практические тесты подтвердили, что даже под высокой нагрузкой температуры остаются очень близкими к открытому стенду.

Конечно, без компромиссов не обошлось. Металл корпуса нельзя назвать толстым, интерфейсная панель лишена порта USB Type-C, а переднюю панель невозможно полностью отсоединить из-за кабеля кнопки управления подсветкой. Впрочем, учитывая стоимость модели, эти особенности вряд ли можно считать критическими.

В итоге MSI MAG FORGE M110R AIRFLOW оставляет очень приятное впечатление. Это хорошо продуманный корпус с современным оснащением, эффективной вентиляцией и удачным балансом между функциональностью, качеством исполнения и стоимостью. Именно поэтому его можно смело рекомендовать как одно из интереснейших предложений в своем классе.

Достоинства:

• четыре предварительно установленных 120-мм ARGB-вентилятора;
• эффективная вентиляция и низкие температуры;
• поддержка 240-мм радиаторов СЖО спереди и сверху;
• поддержка процессорных кулеров высотой до 162 мм;
• возможность установки видеокарт длиной до 350 мм;
• продуманный кабель менеджмент и достаточное пространство за поддоном;
• качественная сборка без люфтов и посторонних звуков;
• привлекательное соотношение цены и возможностей.

Особенности:

• отсутствует порт USB Type-C на интерфейсной панели;
• переднюю панель нельзя полностью отсоединить из-за кабеля кнопки подсветки.

Автор: Александр Павлик

Выражаем благодарность MSI Украина за предоставленный для тестирования корпус.
