Обзор MSI MAG PANO M110R: небольшой корпус-«аквариум» с безстоечными передними панелями

Рынок полноразмерных «аквариумов» уже достаточно насыщен, поэтому производители постепенно стали обращать внимание и на более компактные типоразмеры.

В дизайне гостя нашего обзора отчетливо прослеживаются очертания MSI MAG PANO 110R PZ, только в более компактном форм-факторе и без поддержки материнских плат с разъемами на обратной стороне.

Уменьшение габаритов теоретически делает его интересным вариантом для компактных сборок, в которых пользователь не готов жертвовать внешним видом или эффективностью охлаждения. Благодаря панорамной стеклянной конструкции без стоек обеспечивается чистый, премиальный внешний вид, подчеркивающий внутренние компоненты разных ракурсов. При этом компания MSI заявляет о его совместимости с габаритными видеокартами и большинством систем охлаждения.

Вот и проверим, насколько эффективно реализован продув в подобной стеклянной коробке и с какими компромиссами может столкнуться пользователь этого продукта.

Исследовать будем модель под названием MSI MAG PANO M110R. Она получила три подсветочных вентилятора, а также концентратор ШИМ и ARGB. Найти этот корпус на украинском рынке на момент написания обзора можно по достаточно приемлемой средней цене ₴3100 (~$70).

Спецификация

Модель		MSI MAG PANO M110R
Типоразмер корпуса		Mini Tower
Поддерживаемые форм-факторы материнских плат		microATX / Mini-ITX
Цвет		Черный (также есть белая версия)
Внешние отсеки		Нет
Внутренние отсеки		3 х 2.5″ и 1 х 3.5″ или 1 х 2.5″ и 3 х 3.5″
Слоты для карт расширения		5
Максимальная длина видеокарты		410 мм
Максимальная высота процессорного кулера		165 мм
Максимальная длина БП		200 мм
Разъемы		1 x USB 3.2 Gen 2x2 Type-C 1 x USB 3.2 Gen 1 Type-A 1 x комбинированный аудиоразъем
Предустановленные вентиляторы	На боковой панели	2 х 140-мм MSI (з ARGB)
	На тыльной стенке	1 х 120-мм MSI (з ARGB)
Блок питания		Нет
Общая возможность установить вентиляторы
На верхней стенке		3 х 120-мм / 2 х 140-мм
На тыльной стенке		1 х 120-мм
На боковой панели		2 х 120-мм / 2 х 140-мм
На кожухе БП		3 х 120-мм
Возможность установки СЖО
На верхней стенке		120-мм / 140-мм / 240-мм / 280-мм / 360-мм
На боковой панели		120-мм / 240-мм
На тыльной стенке		120-мм
Материалы
Передняя панель		Закаленное стекло толщиной 3 мм и сталь толщиной 0.6 мм.
Шасси		Сталь толщиной 0.7 мм
Левая съемная боковина		Закаленное стекло толщиной 3 мм
Правая съемная боковина		Сталь толщиной 0.5 мм
Размеры корпуса		434 x 225 x 444 мм
Вес		5.7 кг
Гарантия, лет		2
Сайт производителя		MSI
Страница продукта		MSI MAG PANO M110R / WHITE

Упаковка и комплект поставки

Картонная упаковка наделена схематическим эскизом модели, ее техническими характеристиками и логотипами серии MAG. На боках коробки предусмотрены вырезы для упрощения транспортировки.

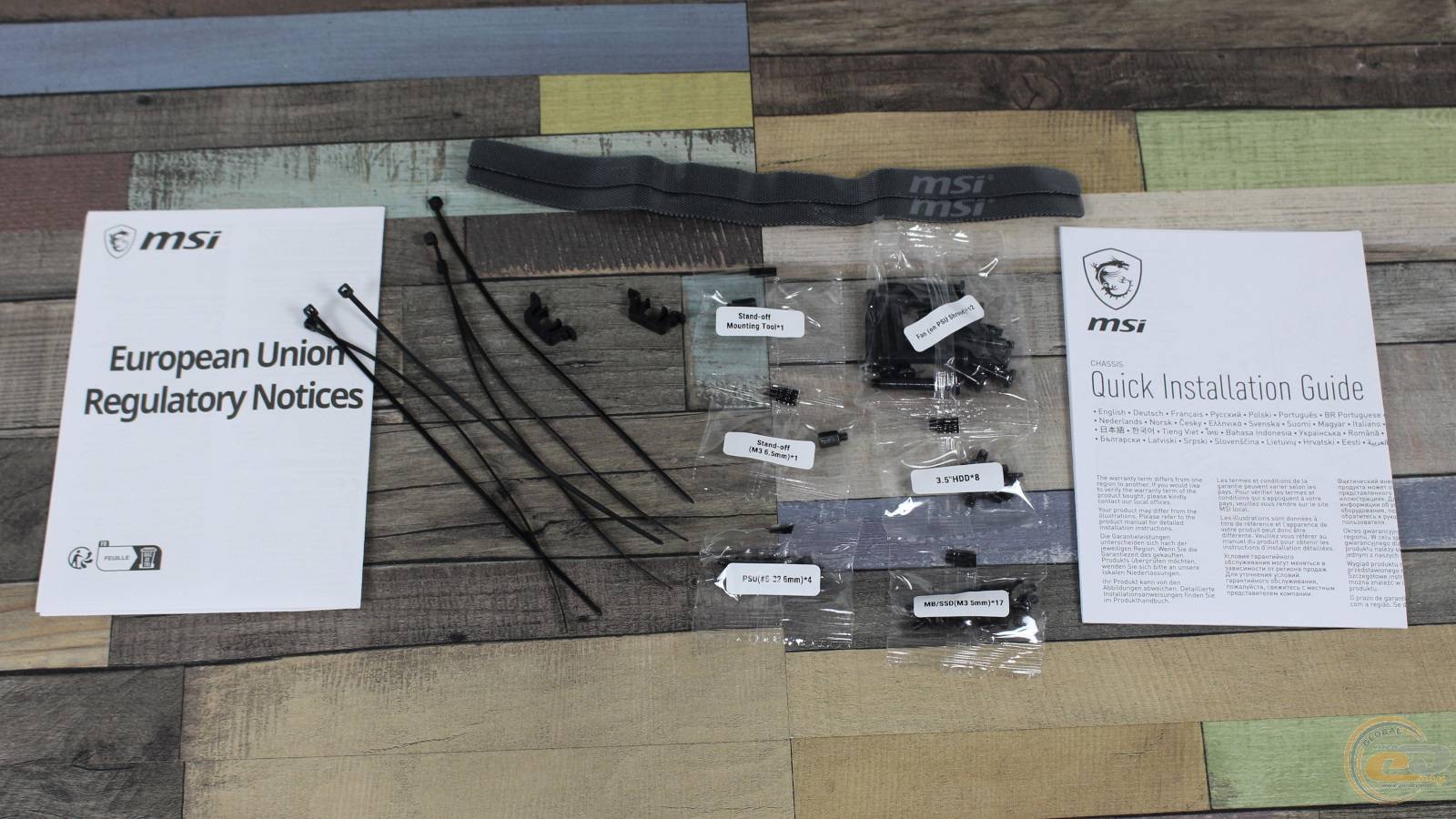

В комплекте поставки MSI MAG PANO M110R присутствует:

• руководство пользователя;
• две стяжки-липучки с логотипом MSI;
• шесть одноразовых пластиковых стяжек для кабелей;
• четыре винта для фиксации блока питания;
• одна дополнительная опора для материнской платы;
• двенадцать длинных винтов для фиксации дополнительных вентиляторов на кожухе БП;
• переходник под крестовую отвертку для установки опор материнской платы;
• два запасных крепления для съемных панелей корпуса;
• семнадцать винтов для фиксации материнской платы и 2,5″ накопителей;
• восемь винтов с округлой головкой для фиксации 3,5″ накопителей.

Внешний вид

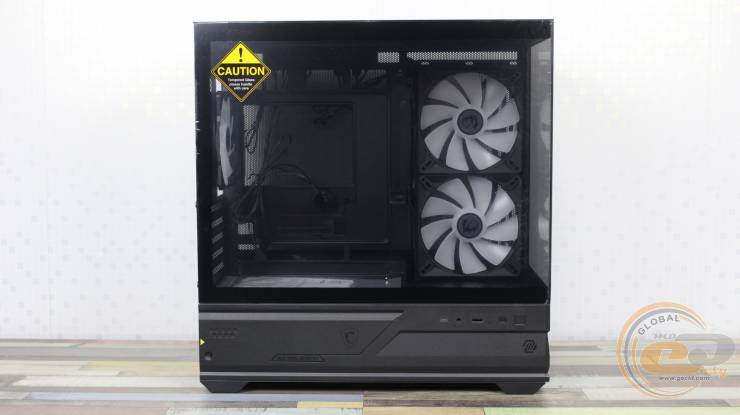

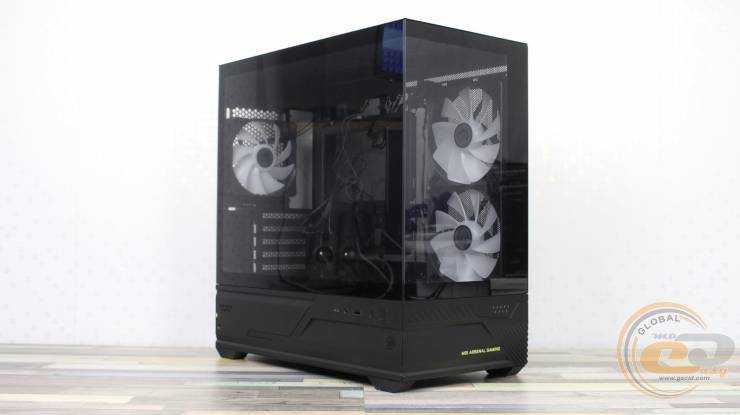

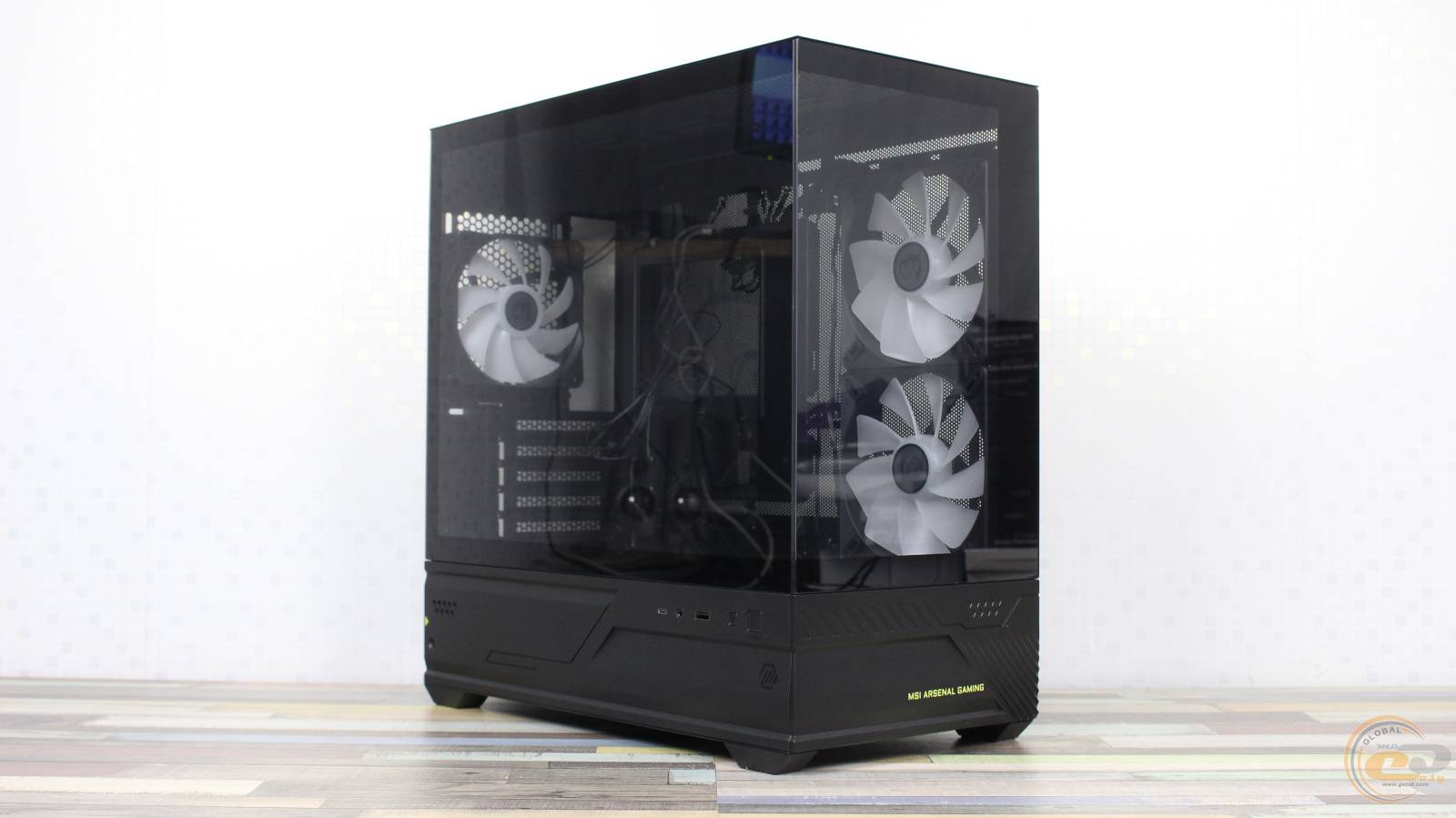

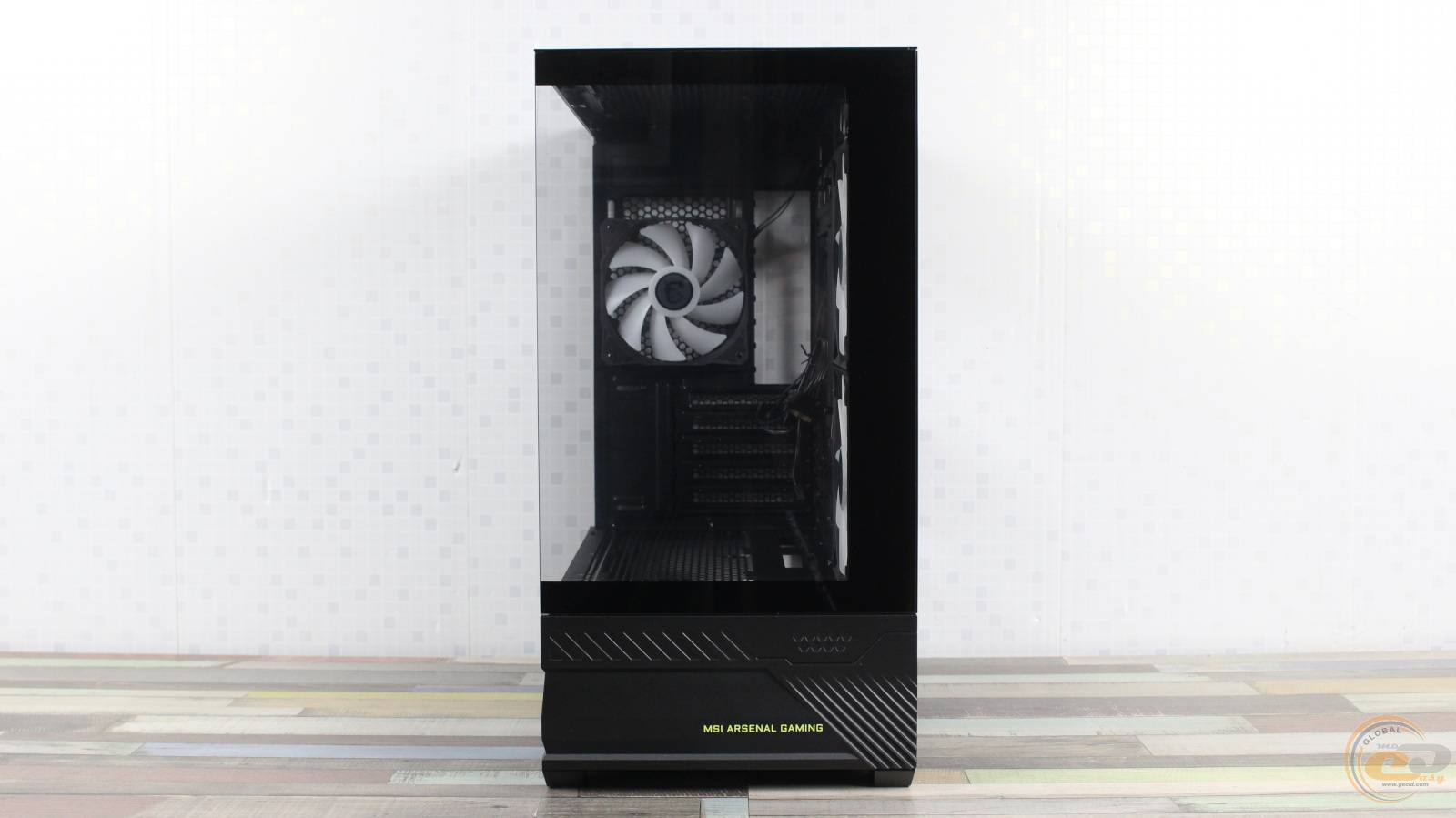

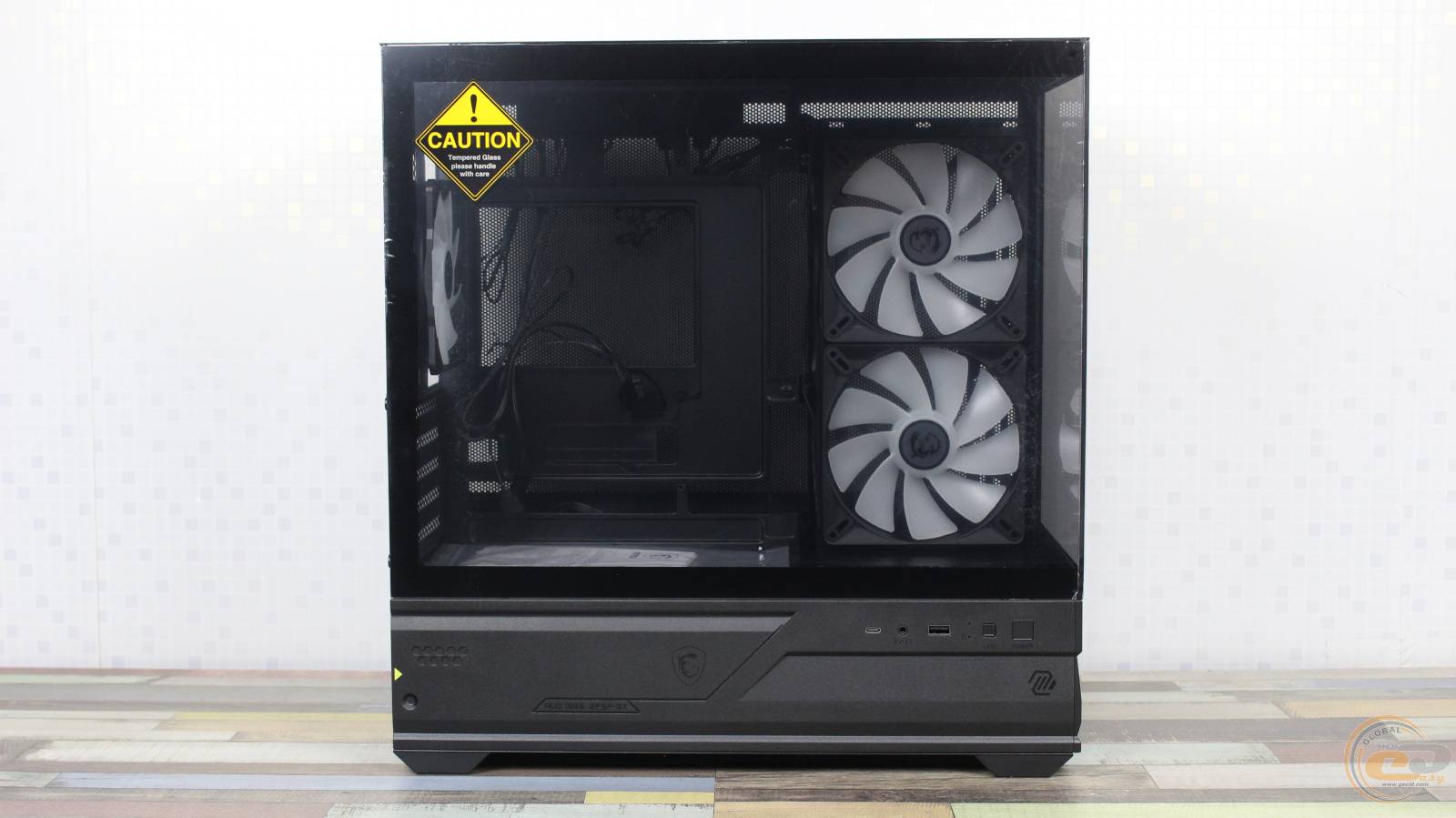

MSI MAG PANO M110R следует концепции панорамного дизайна с углом обзора 270°, поэтому оснащен двумя бесстоечными панелями из закаленного стекла, обеспечивающими беспрепятственный обзор внутренних компонентов.

Корпус обладает умеренными габаритами и весом, что выдает его принадлежность к решениям типоразмера Mini Tower.

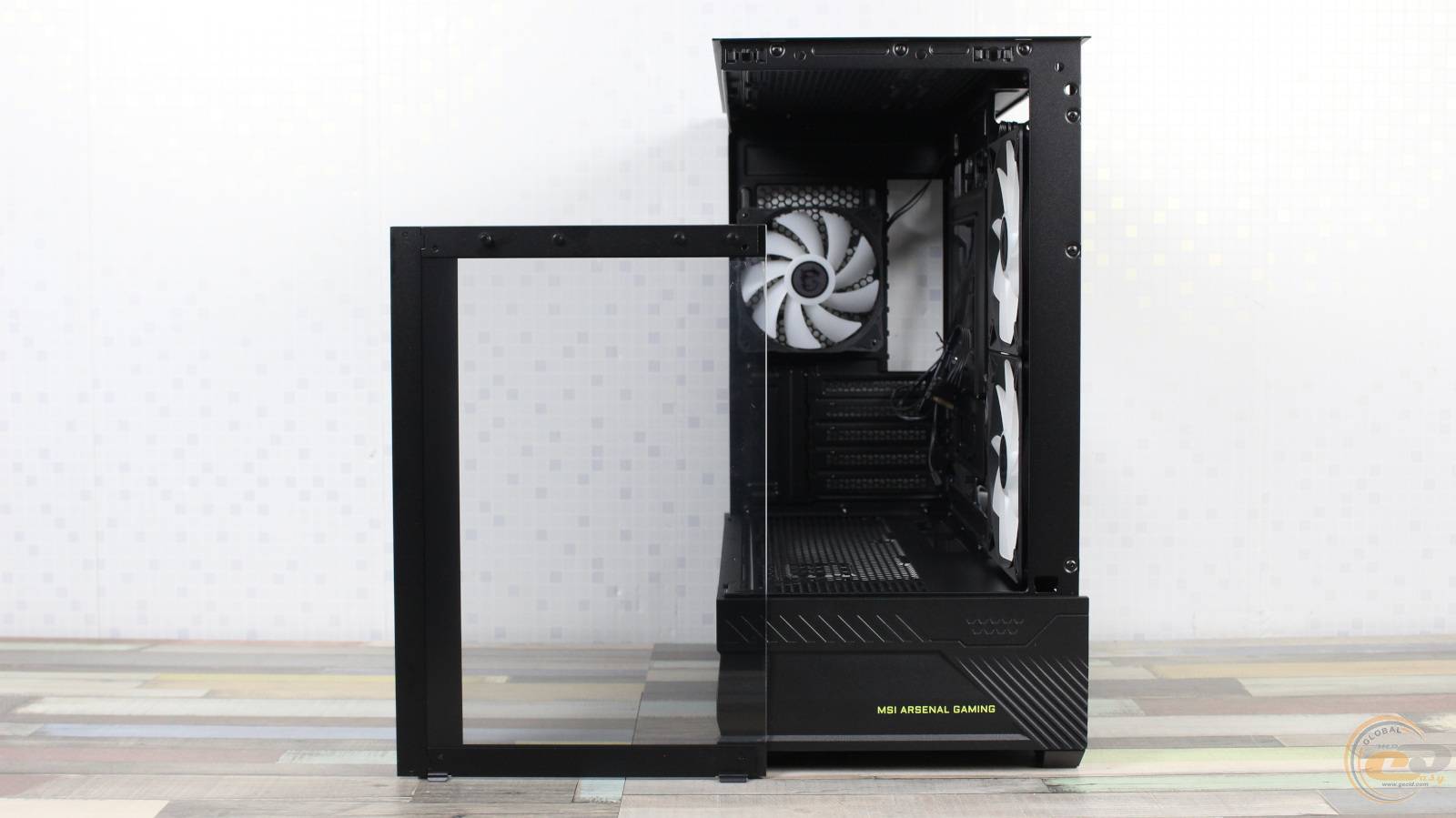

Переднее закаленное стекло держится на паре «грибочках», фиксируемых в пластиковых зажимах и двух металлических язычках внизу. Оно легко снимается, что ощутимо упрощает размещение комплектующих внутри этой модели.

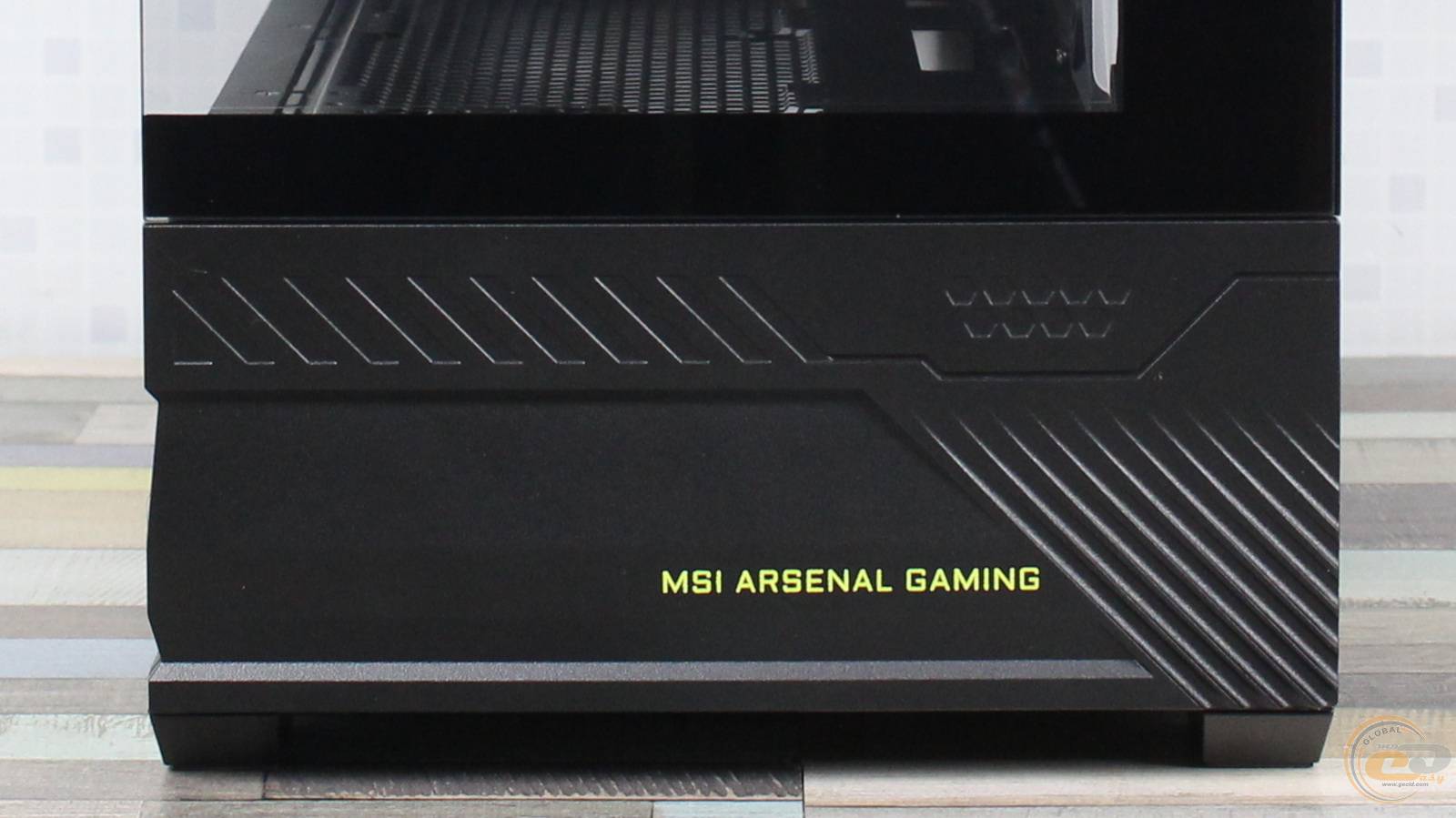

Нижняя металлическая часть передней панели стилизована довольно сдержанно и содержит только название серии в светло-зеленом цвете.

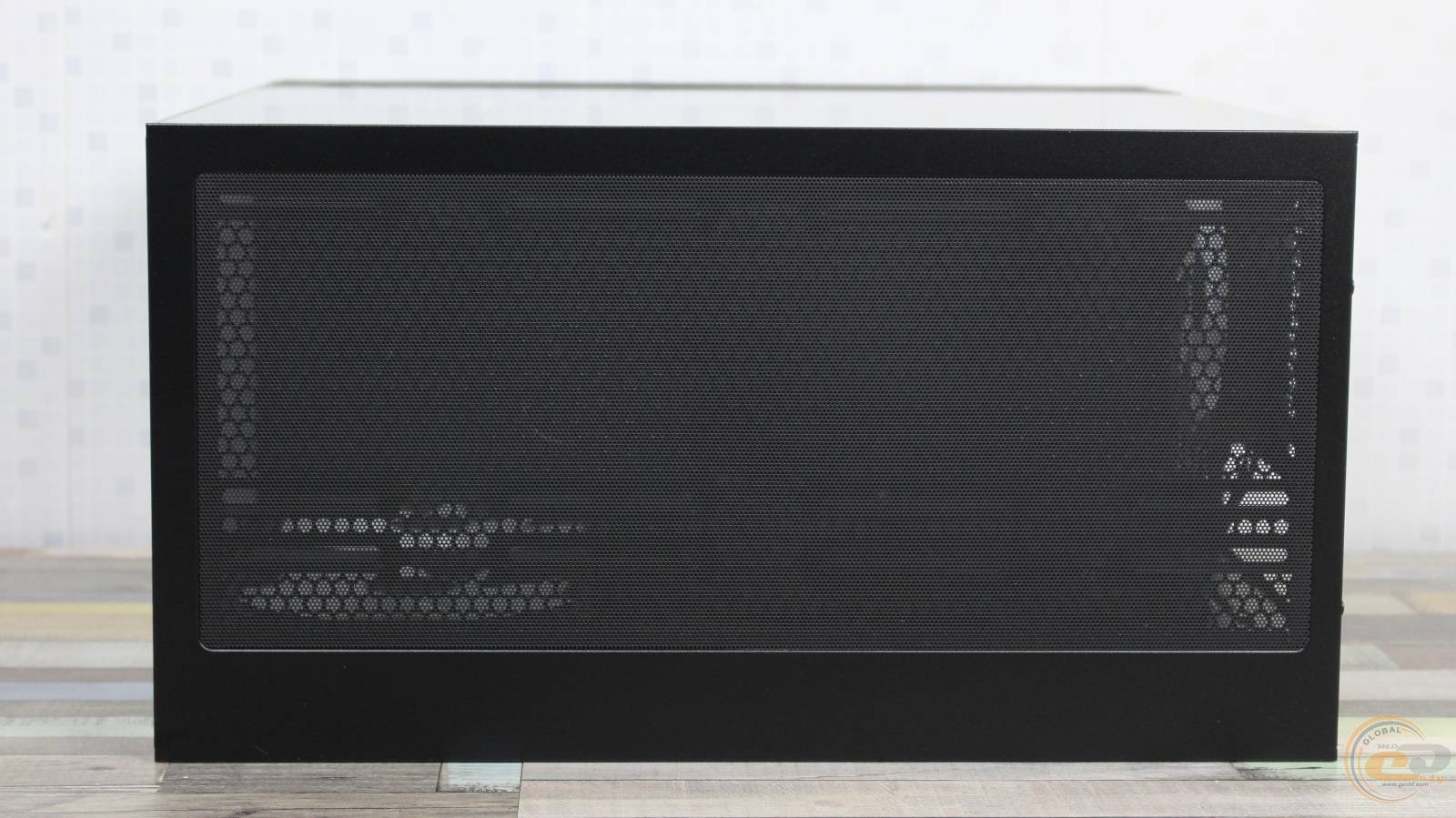

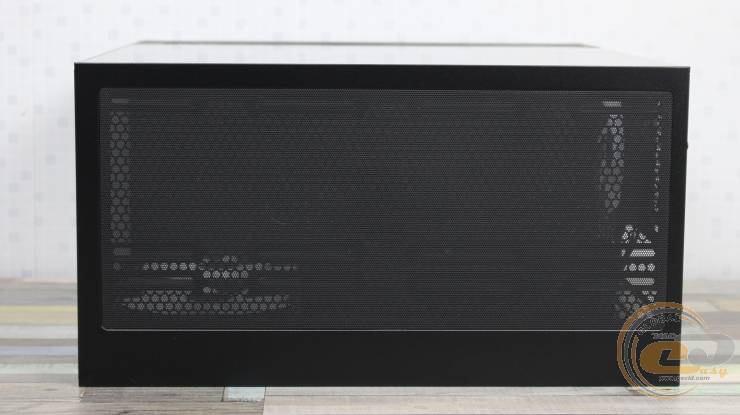

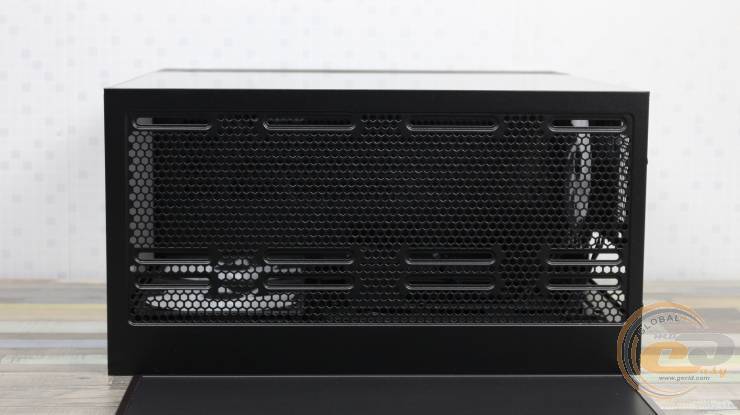

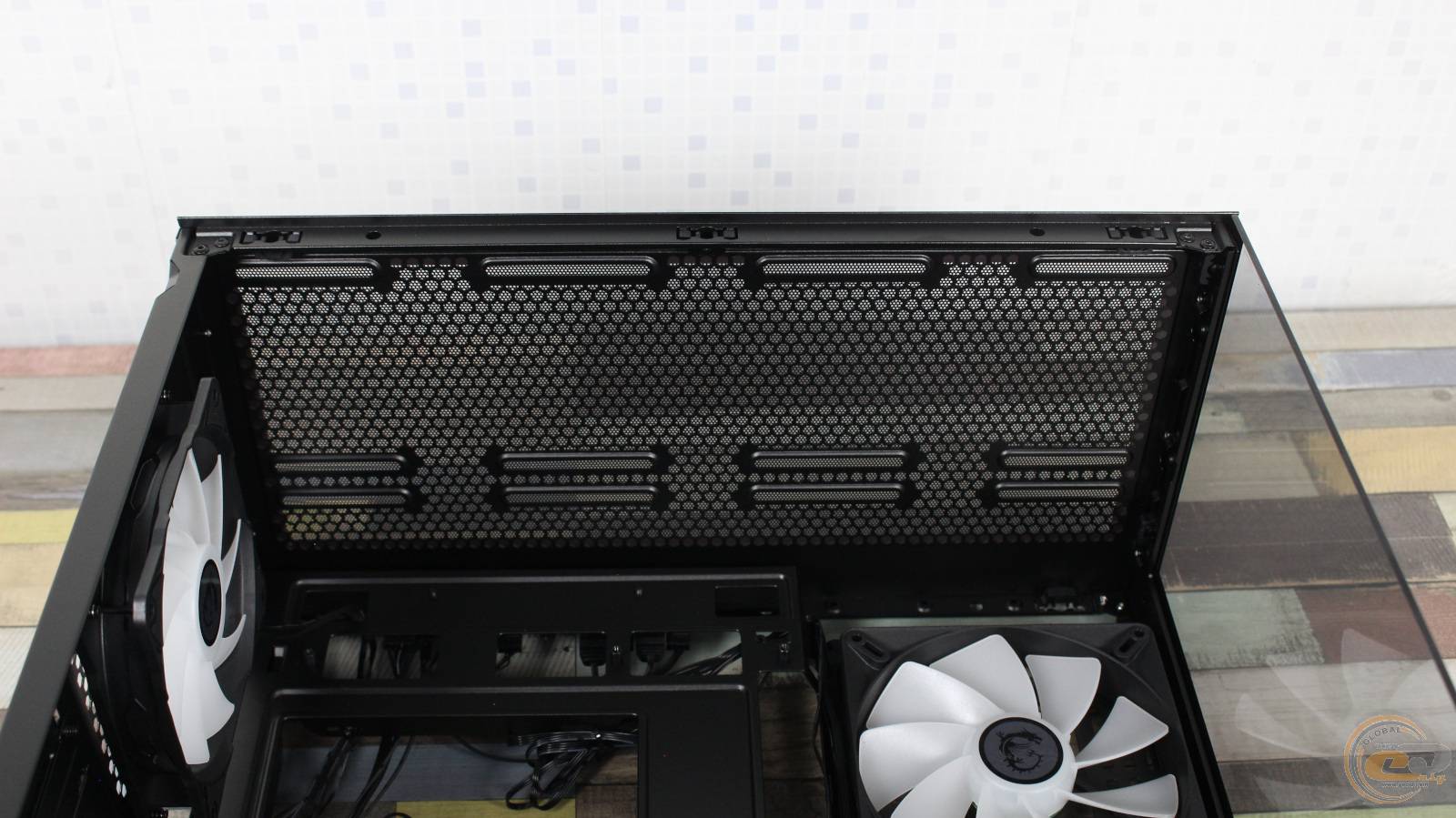

Верхняя стальная несъемная стенка получила перфорированную решетку размером 380 х 160 мм. Ее прикрывает стандартный пылевой фильтр с магнитным креплением.

Внутри MSI MAG PANO M110R на этом месте находятся посадочные места для трех 120-мм или двух 140-мм вентиляторов. Производитель также предусмотрел возможность установки сюда жидкостной системы охлаждения с радиатором длиной до 360 мм включительно.

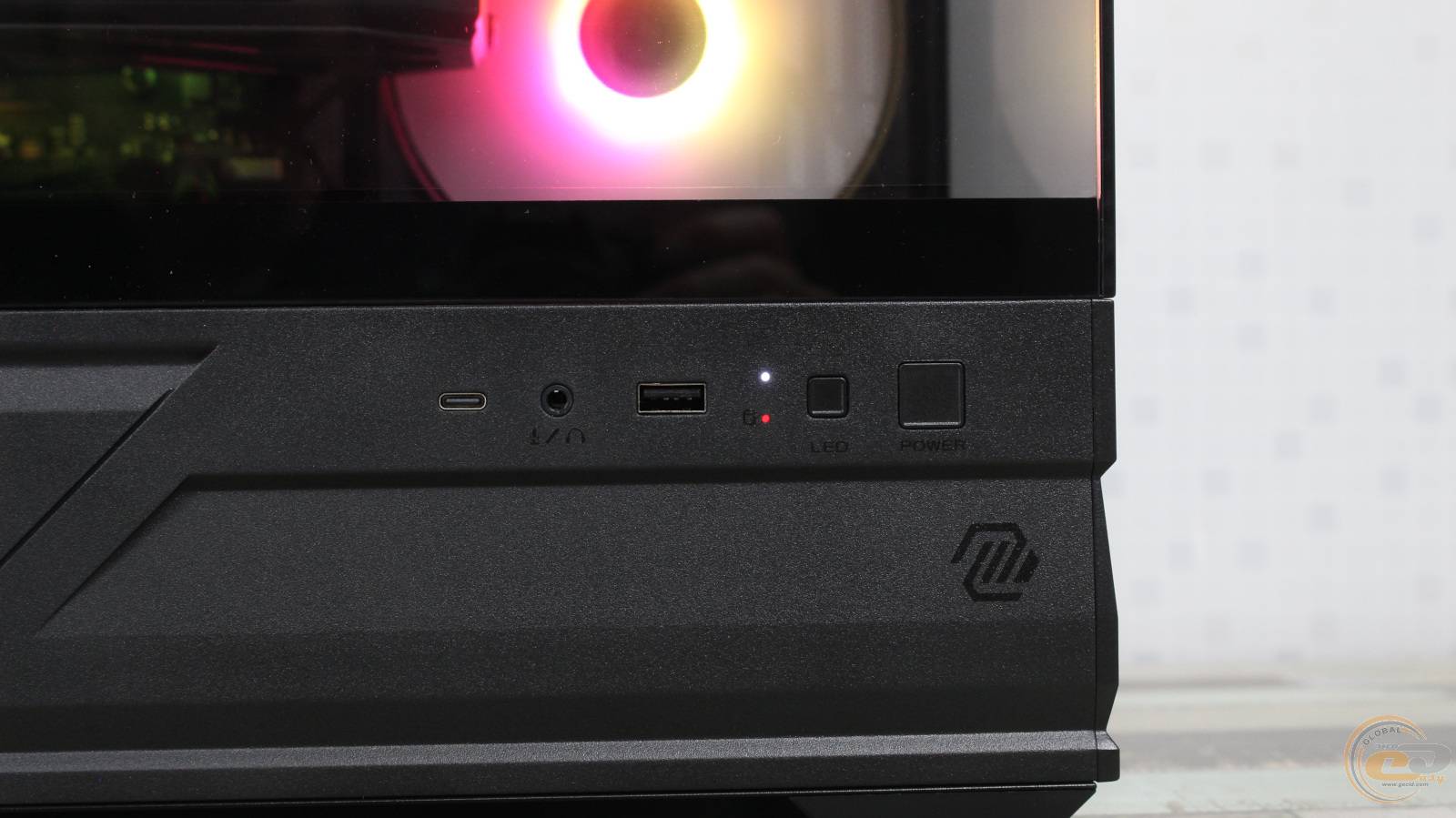

На нижнем крае левой боковой панели можно увидеть по одному порту USB 3.2 Gen 2x2 Type-C и USB 3.2 Gen 1 Type-A. Индикаторы включения ПК (белый) и активности устройства (красный) расположены отдельно и имеют приглушенную иллюминацию.

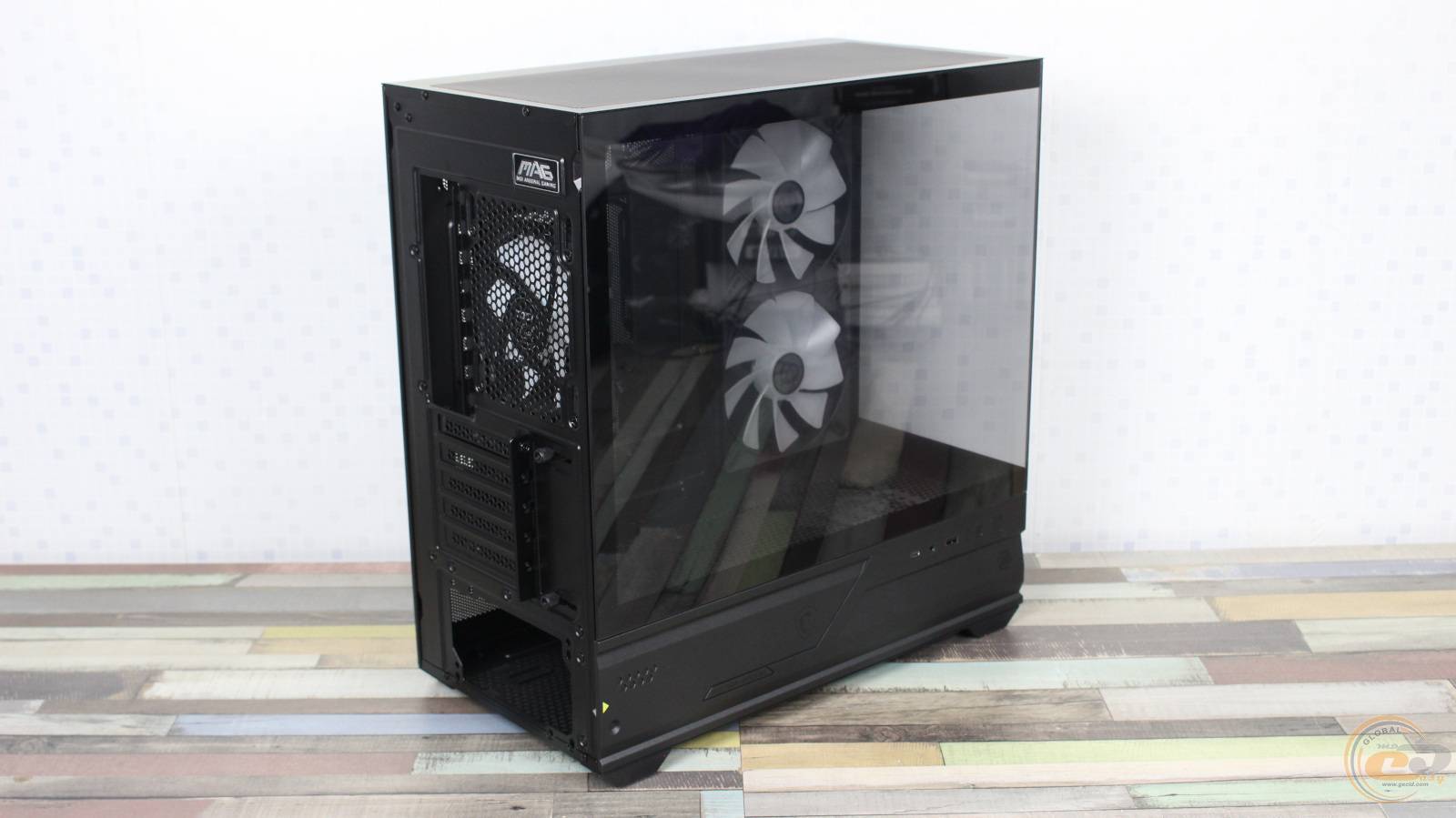

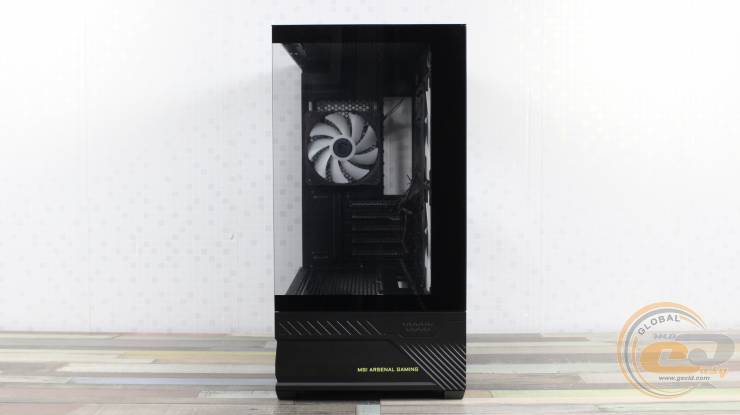

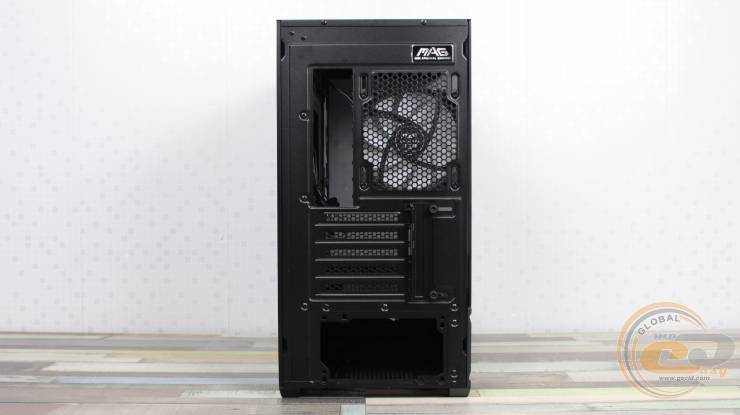

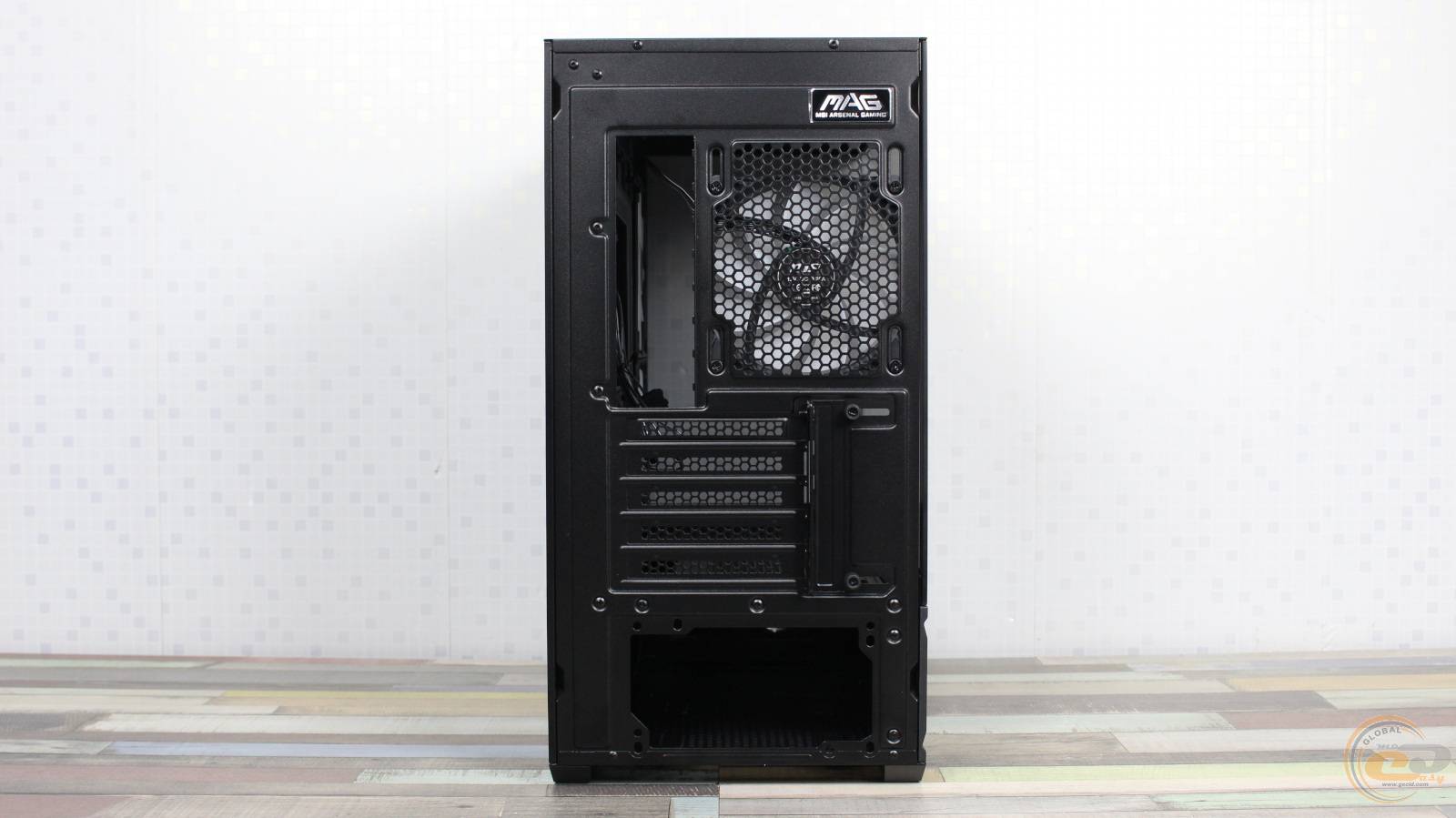

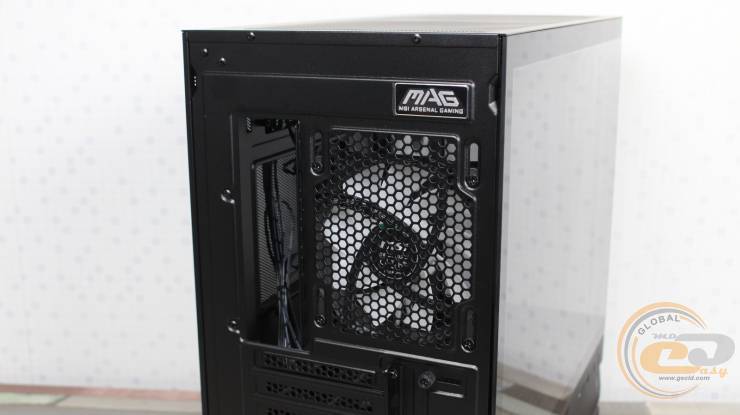

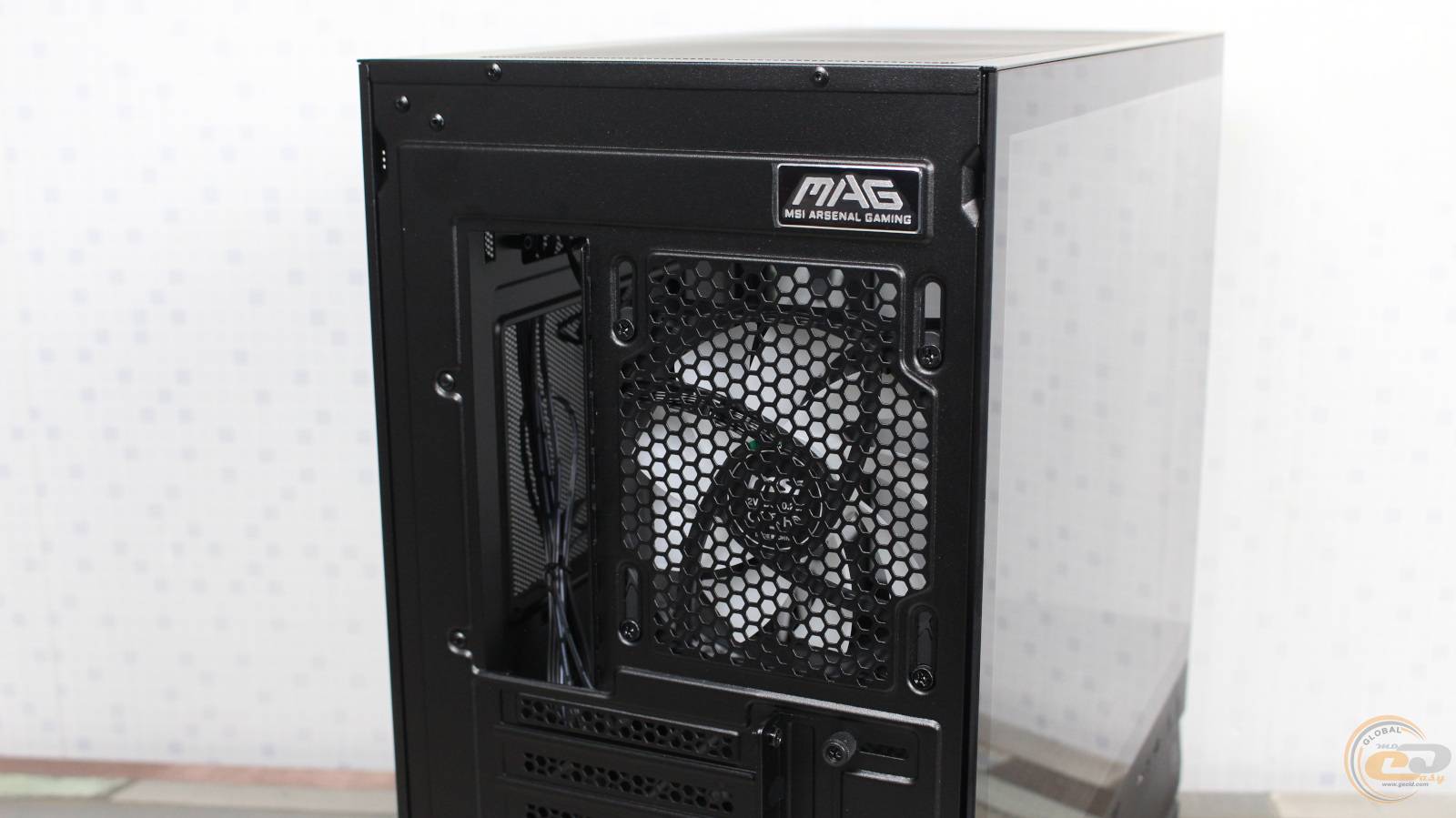

Тыльная сторона корпуса также содержит минимум перфорированных элементов.

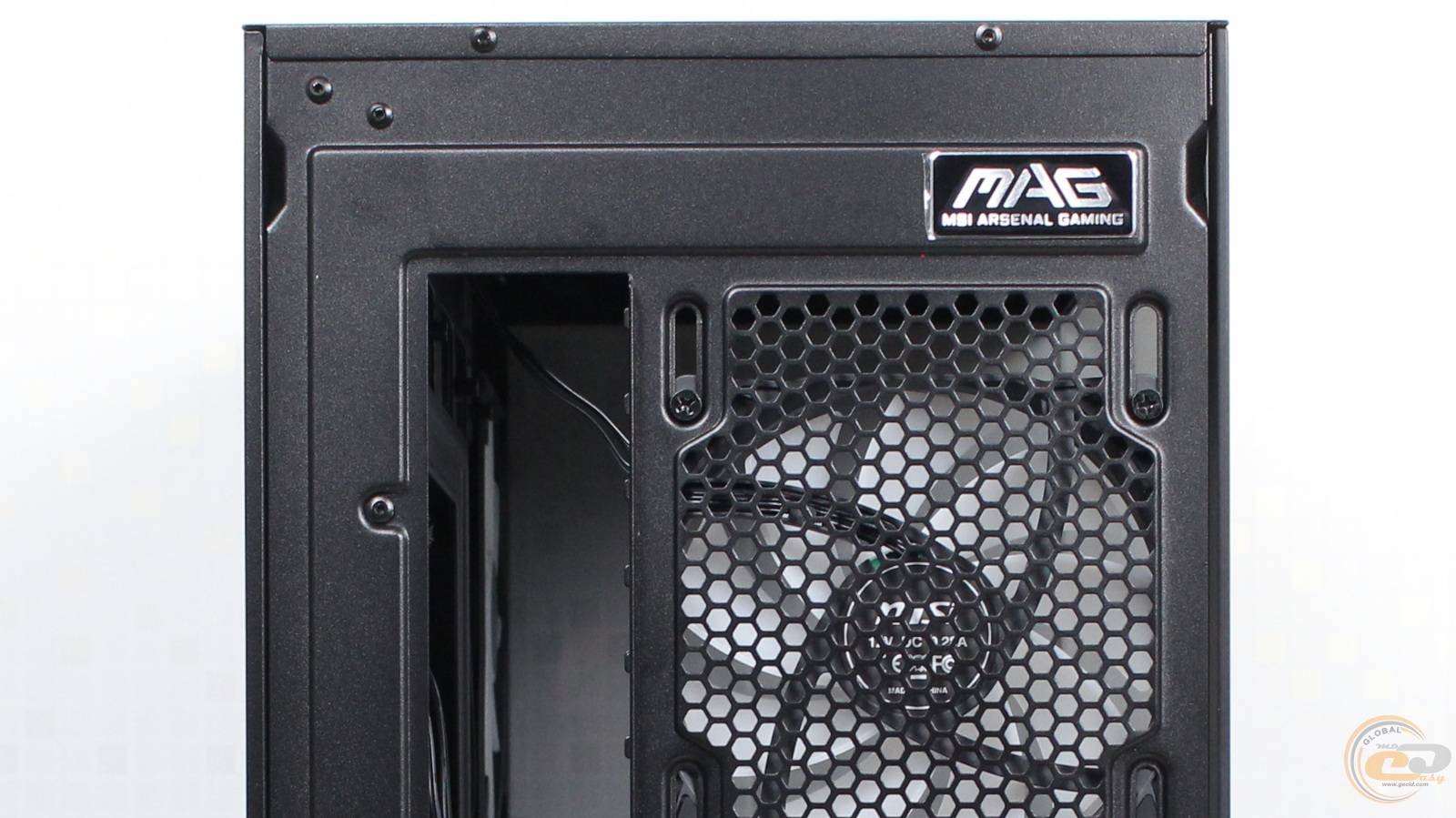

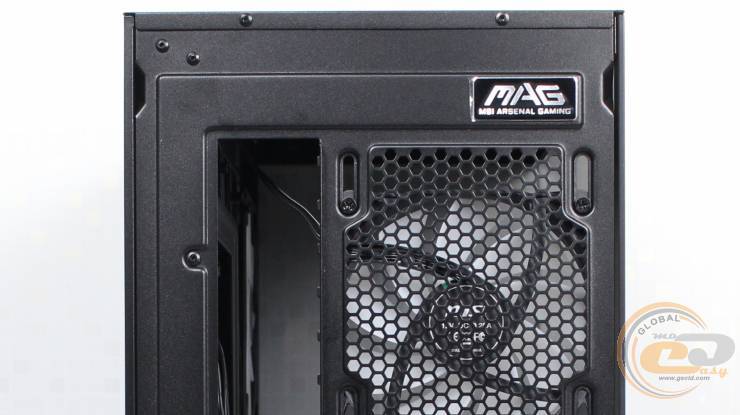

Зато производитель наделил ее логотипом MSI Arsenal Gaming в верхнем углу.

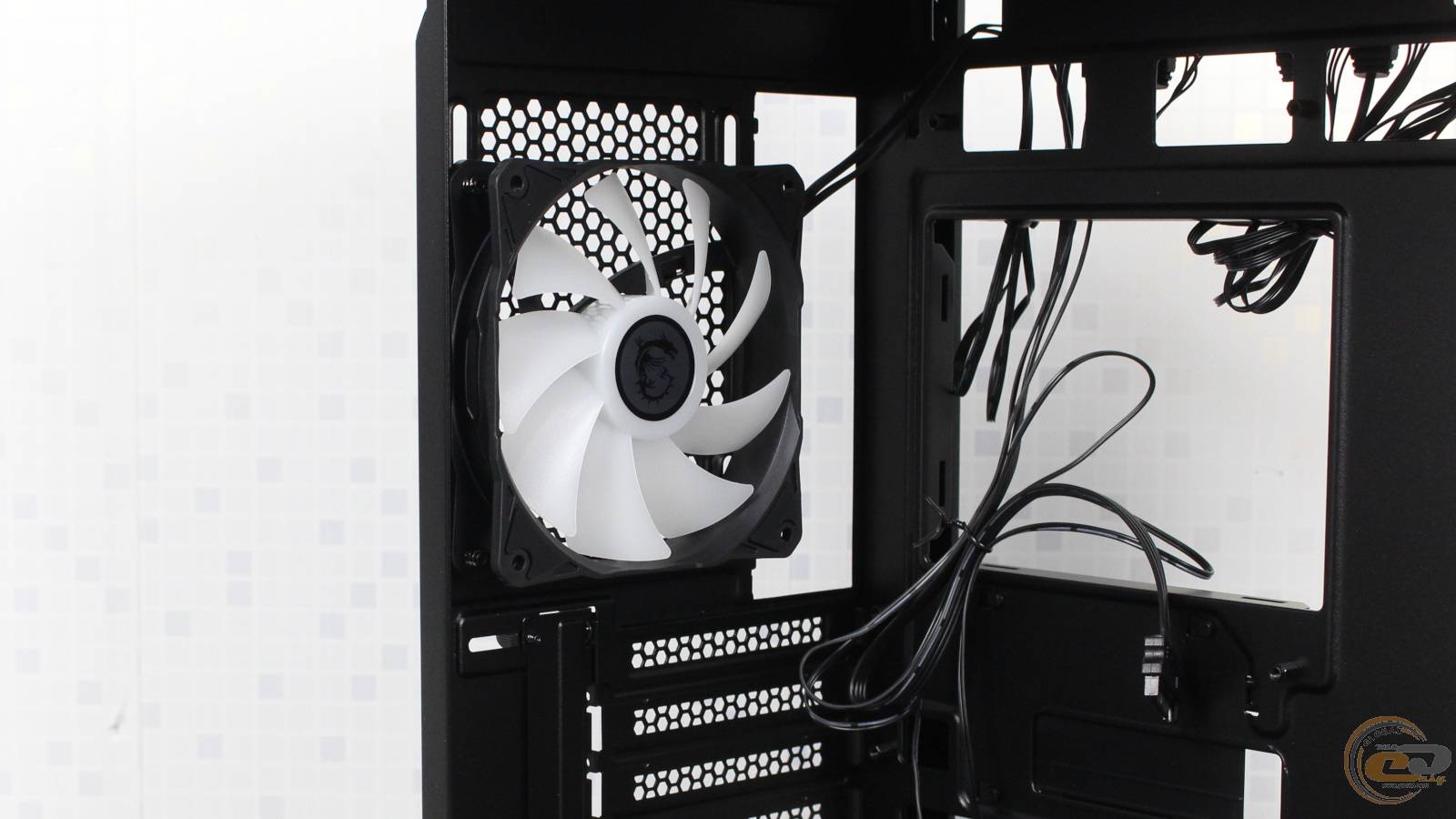

Посадочное место для одного 120-мм вентилятора или 120-мм СЖО предусматривает возможность регулировки положения по высоте.

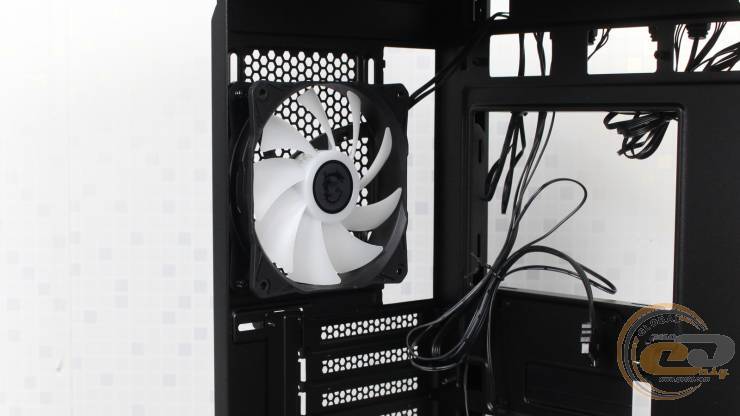

«Из коробки» на нем установлена 120-мм девятилопастная вертушка MSI с ARGB-подсветкой. Она поддерживает ШИМ-регулировку скорости вращения до 1500 об/мин и работает довольно тихо.

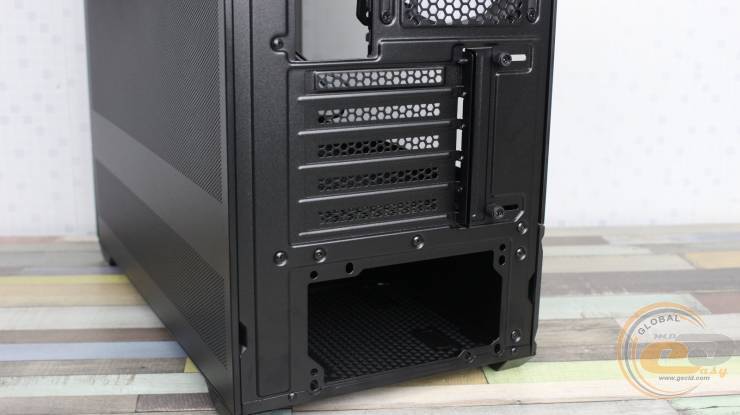

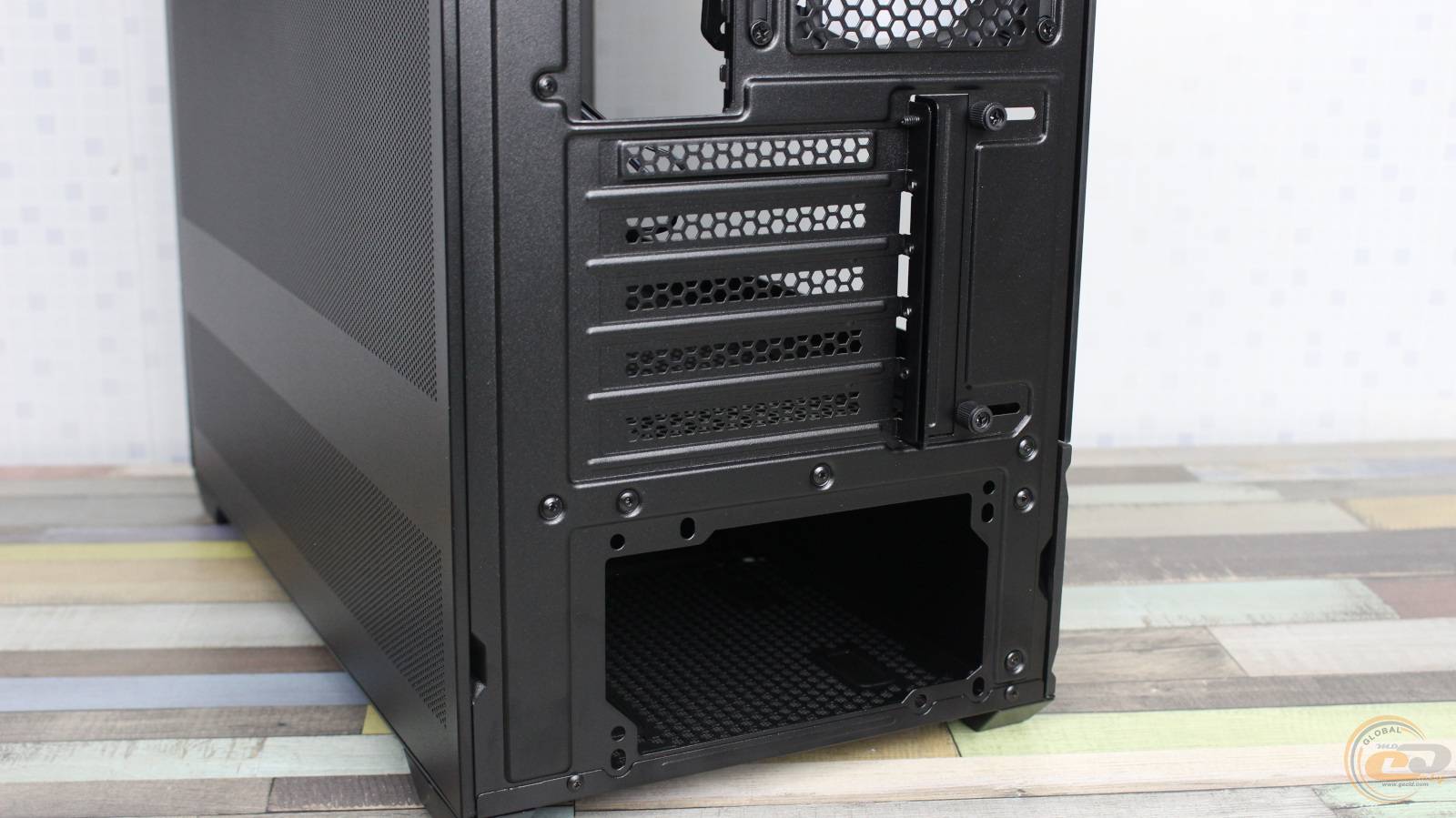

Слотов расширения здесь пять. Они закрыты вентилируемыми заглушками. Только верхняя из них многокразовая. Возможность вертикальной установки видеоадаптера здесь не предусмотрена.

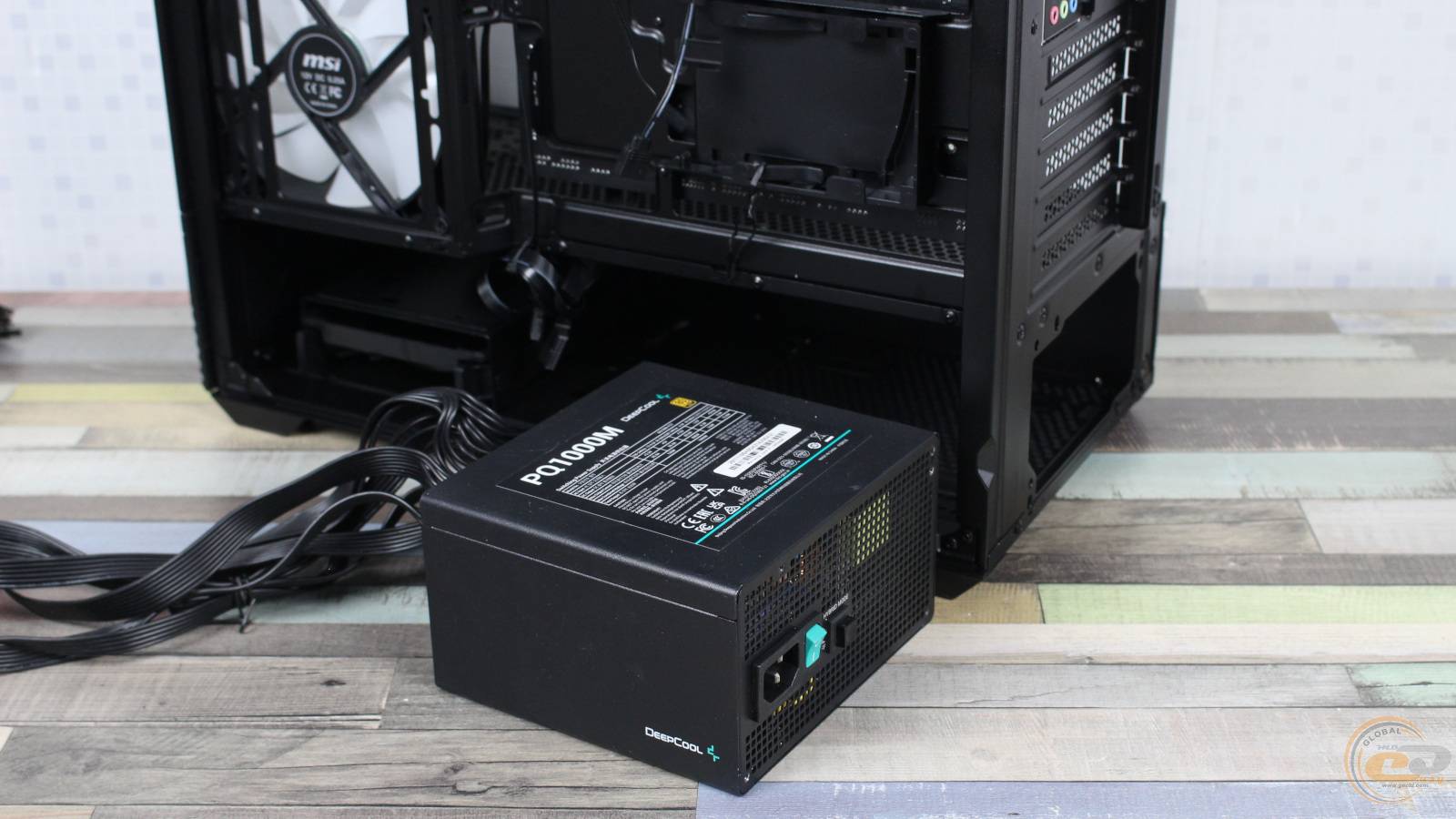

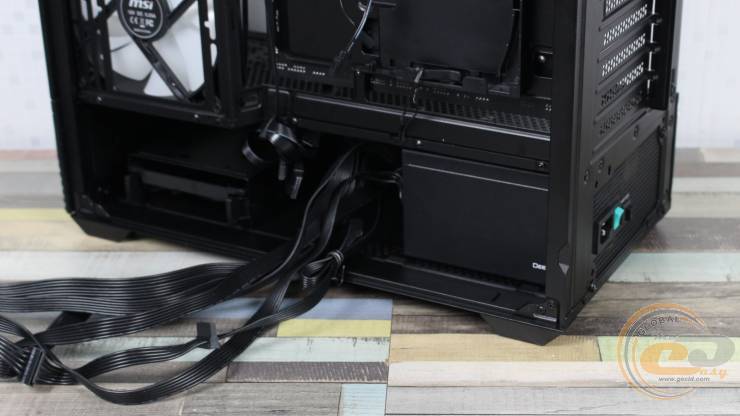

Классическое посадочное место блока питания готово разместить БП длиной до 200 мм.

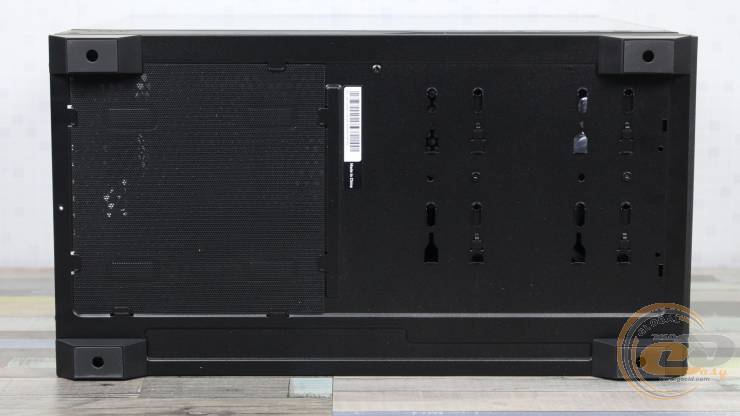

MSI MAG PANO M110R стоит на четырех пластиковых ножках высотой 20 мм с противоскользящими накладками.

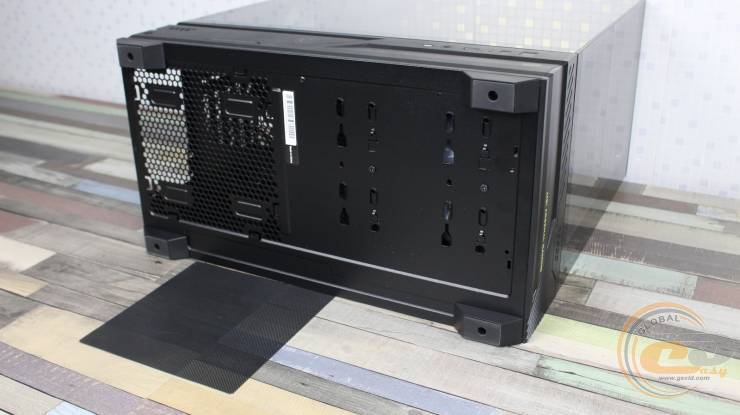

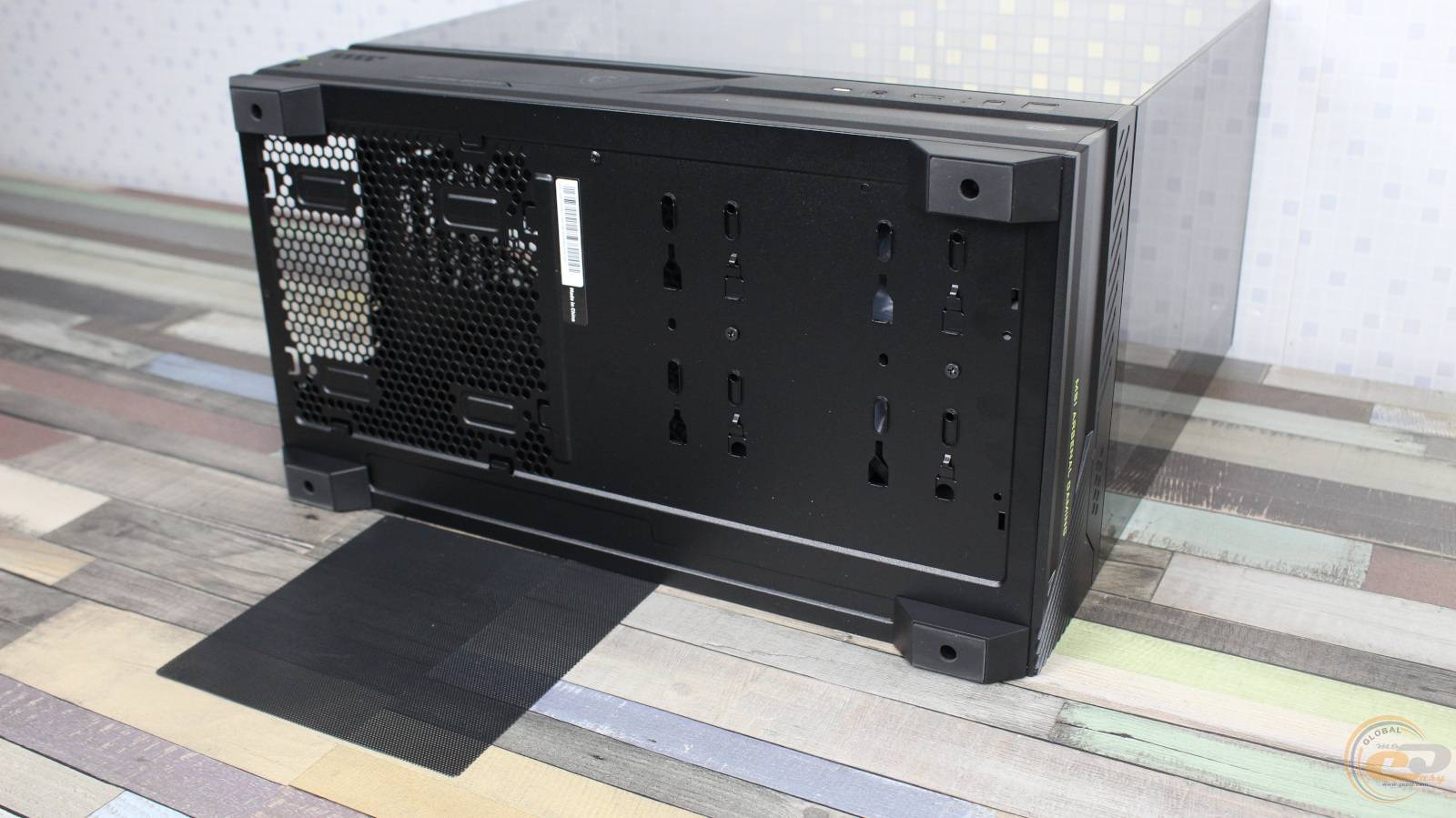

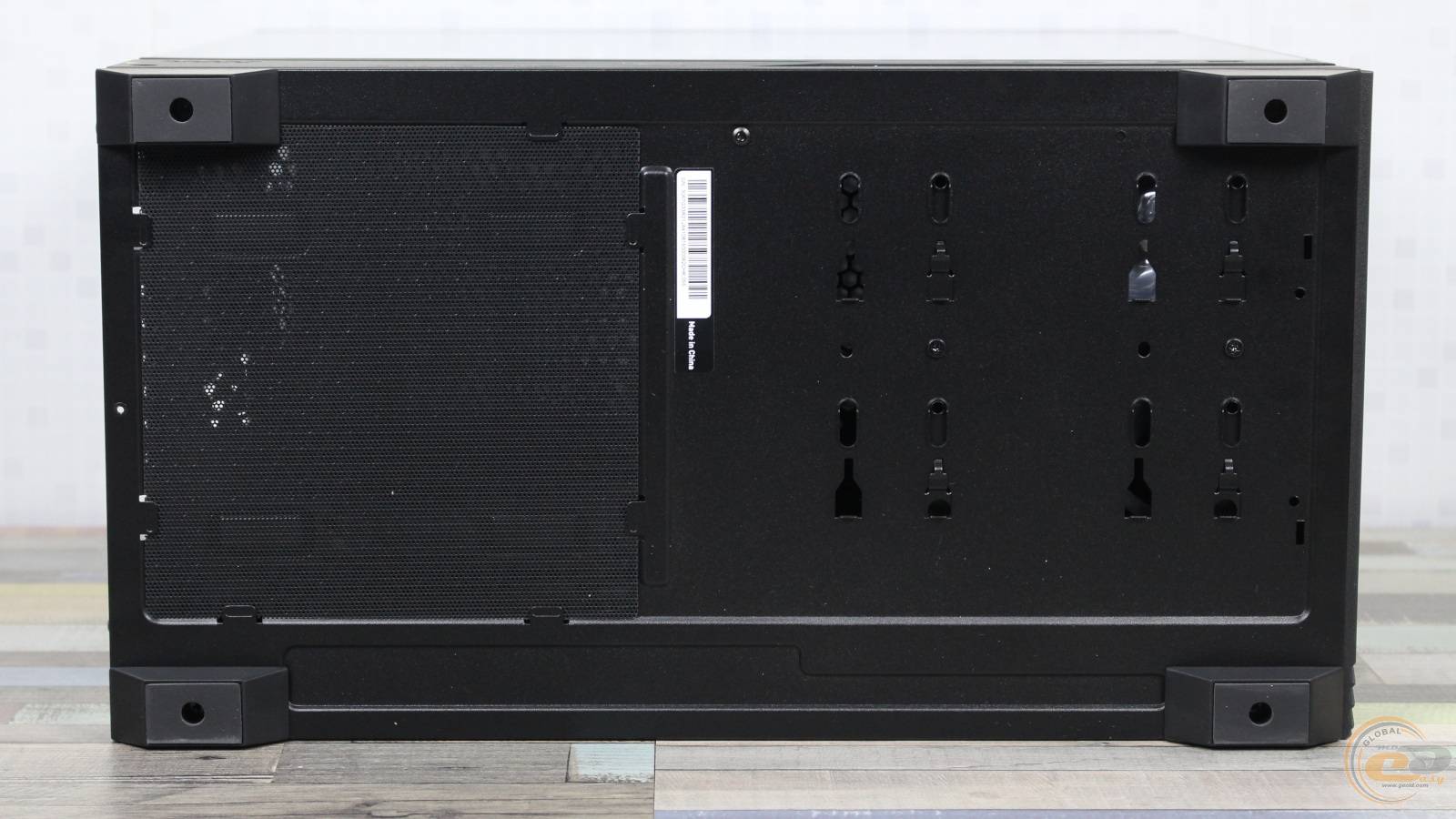

Дно корпуса на посадочном месте для БП имеет перфорацию, прикрытую пылевым фильтром в бюджетном исполнении.

Несколько ближе к передней части можно увидеть фиксаторы съемной рамки для накопителей, предусматривающие ее размещение в двух положениях.

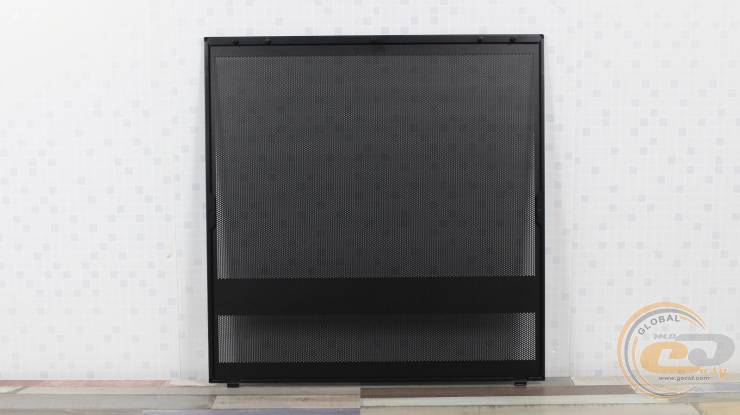

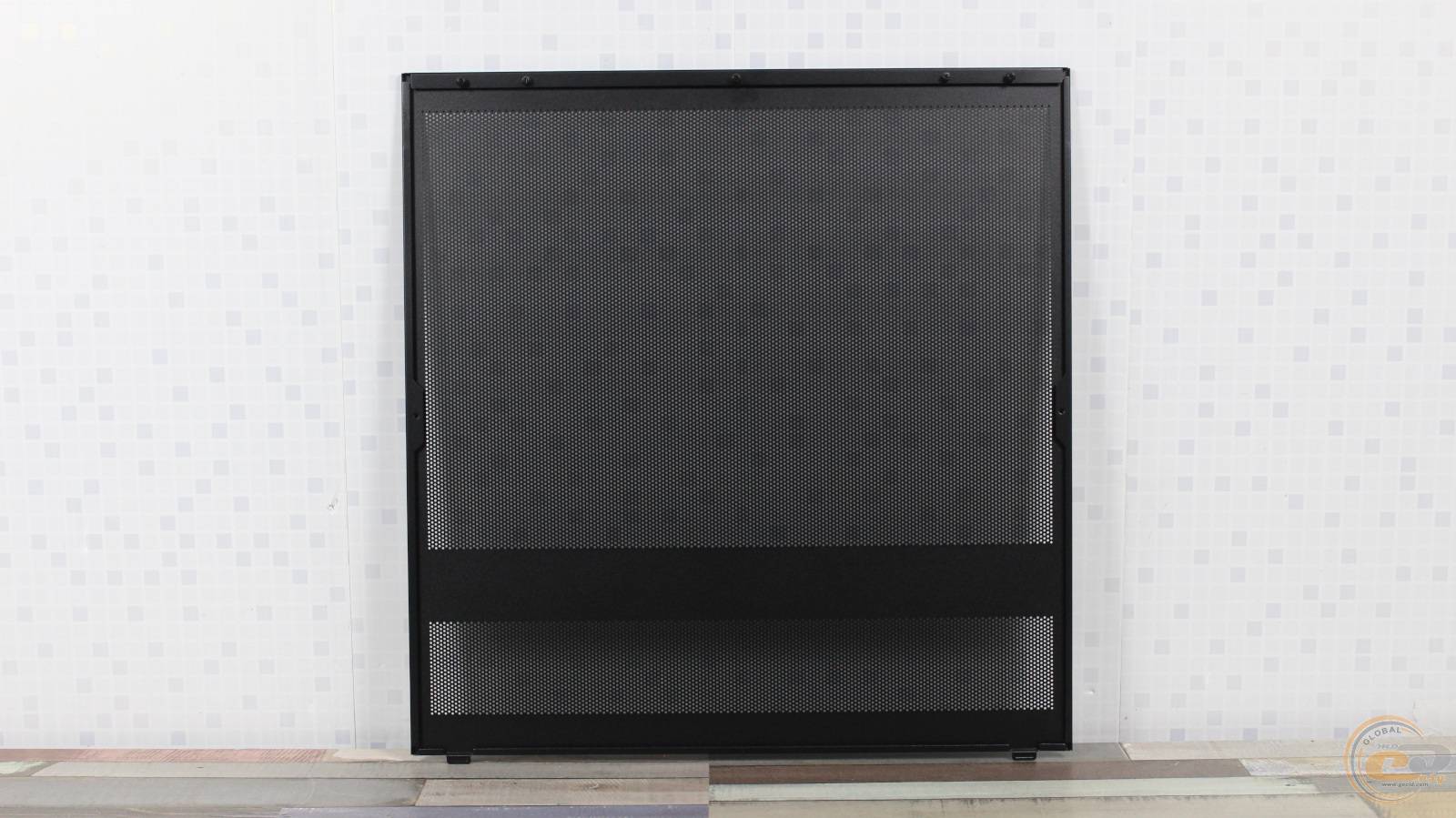

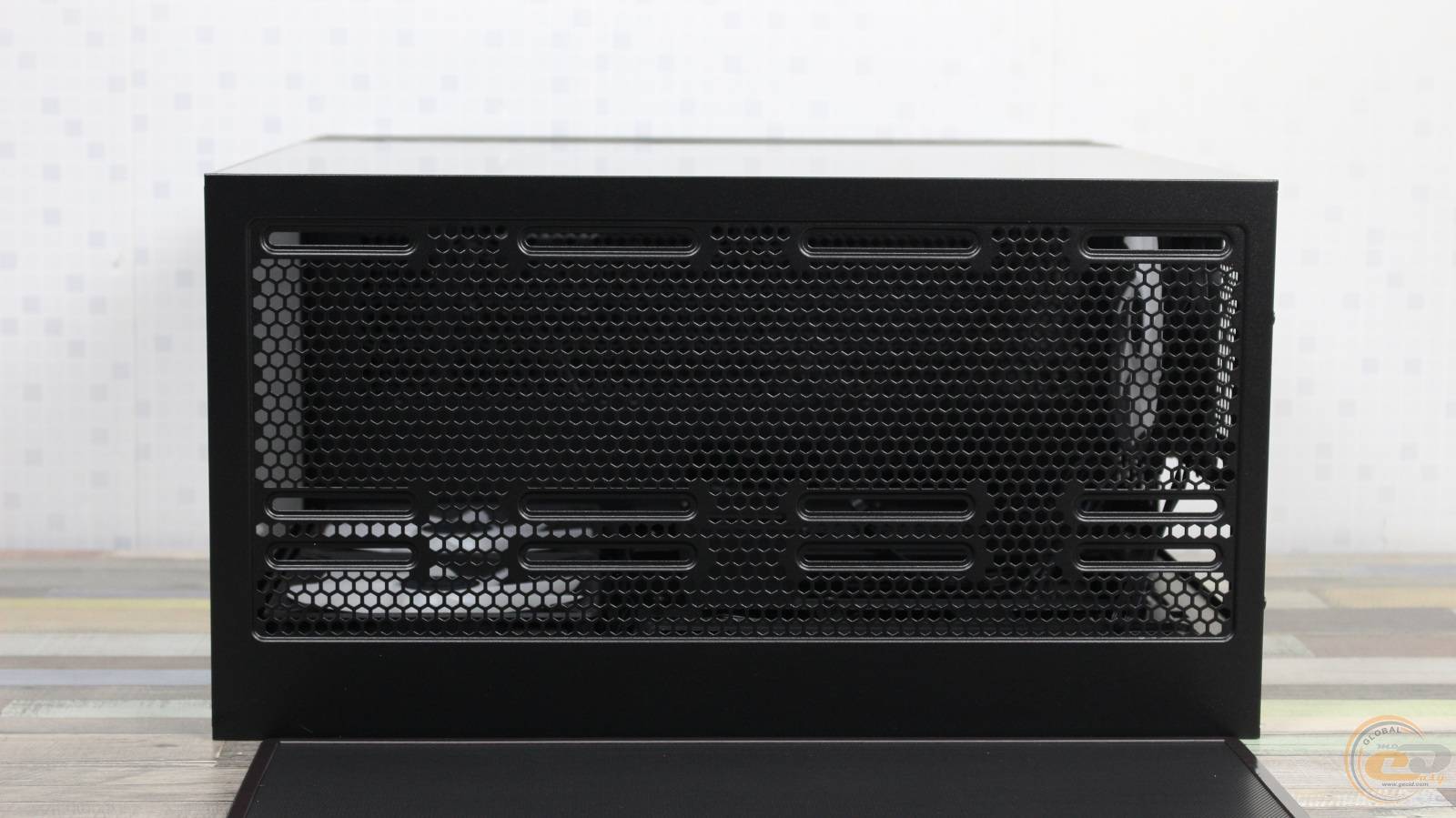

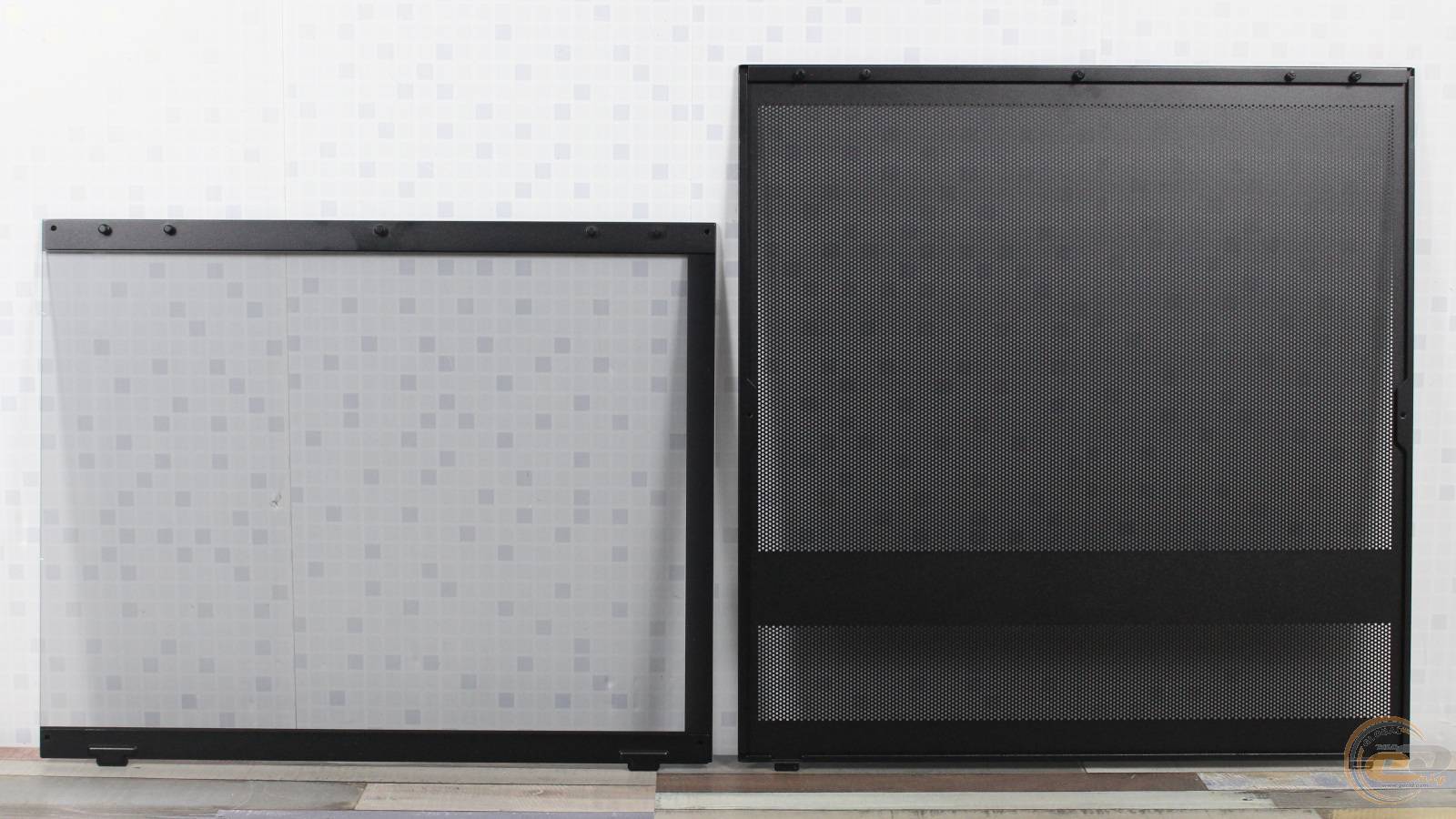

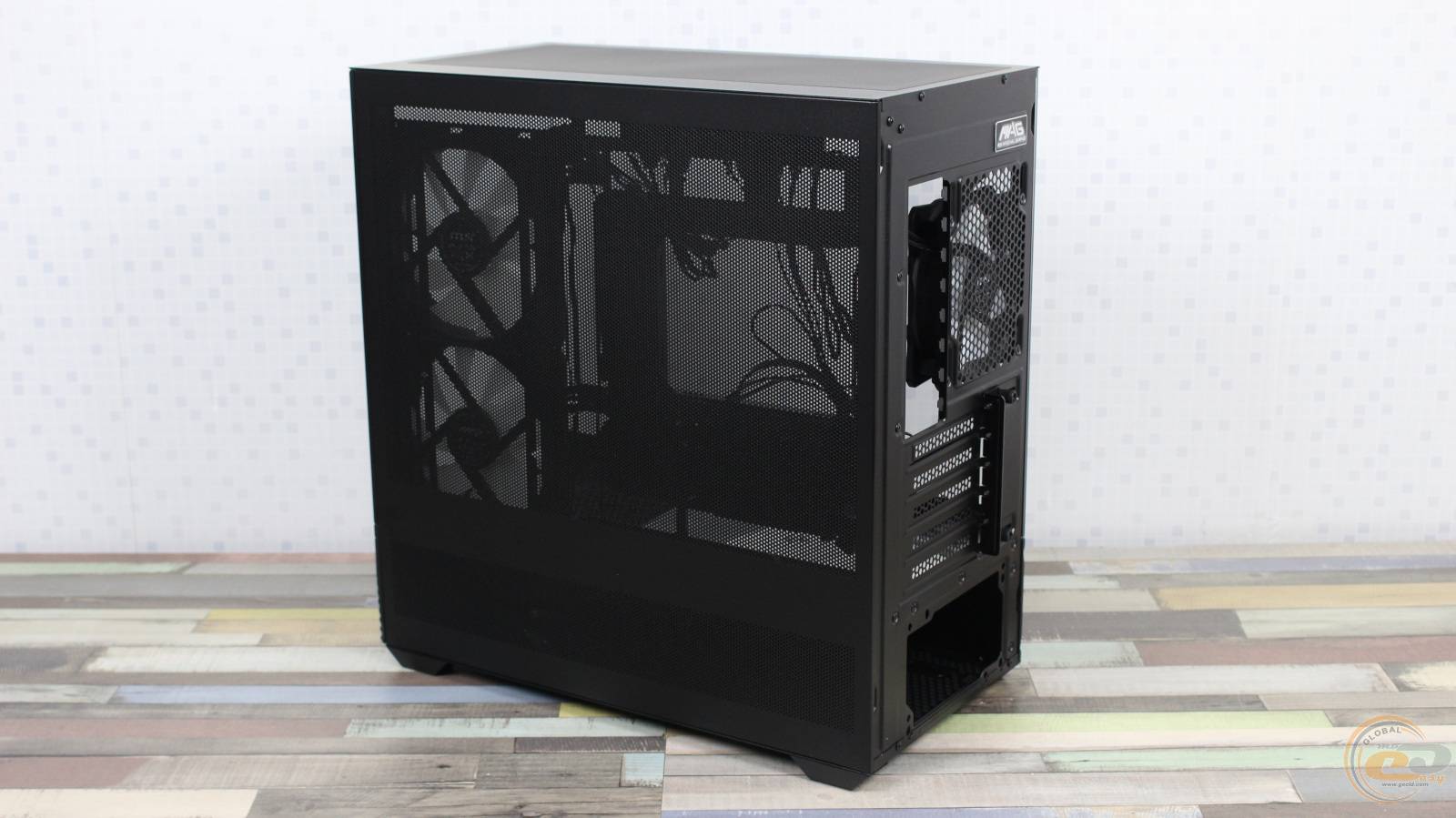

Стальная правая крышка имеет толщину 0,5 мм и получила две большие перфорированные зоны. Почему то производитель решил не прикрывать их пылевыми фильтрами.

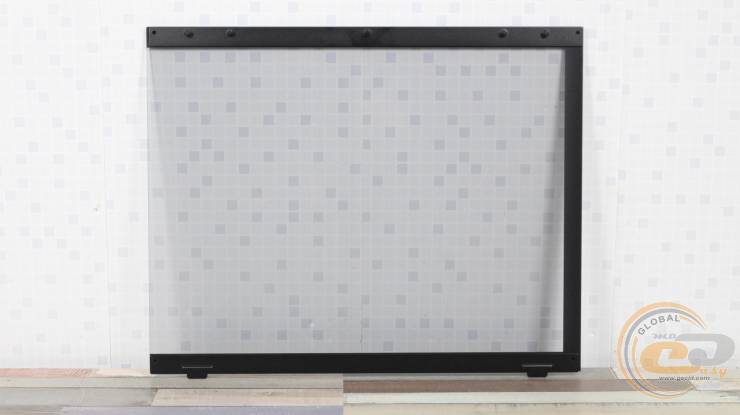

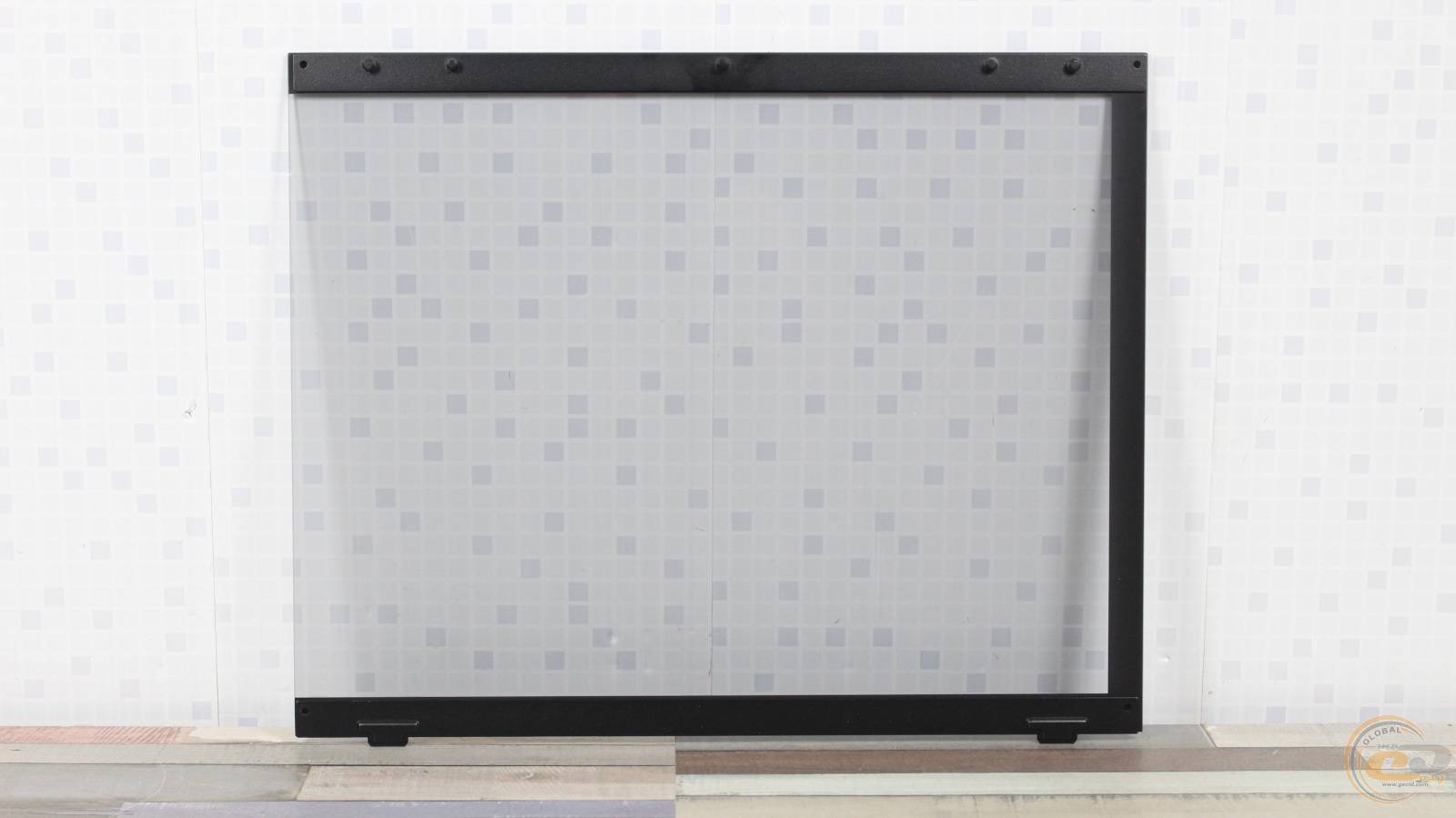

Как уже отмечалось, левая боковая панель изготовлена из закаленного стекла толщиной 3 мм. Ее передний край лишен металлической рамки.

По размерам эта боковушка ощутимо компактнее из-за расположения портов под ней.

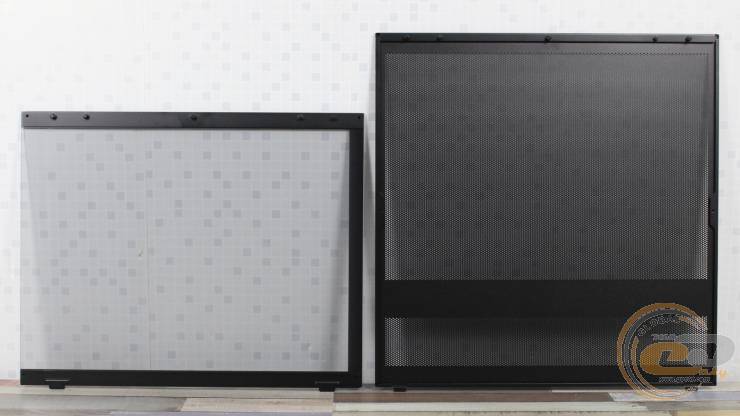

Держатся обе боковые панели (которые компания MSI назвала EZ Release) на корпусе с помощью фиксаторов-«грибочков», входящих в пластиковые зажимы, а также паре металлических язычков внизу.

Чтобы их демонтировать, достаточно в углублении сзади сверху потянуть панель на себя и поднять немного.

Внутреннее строение

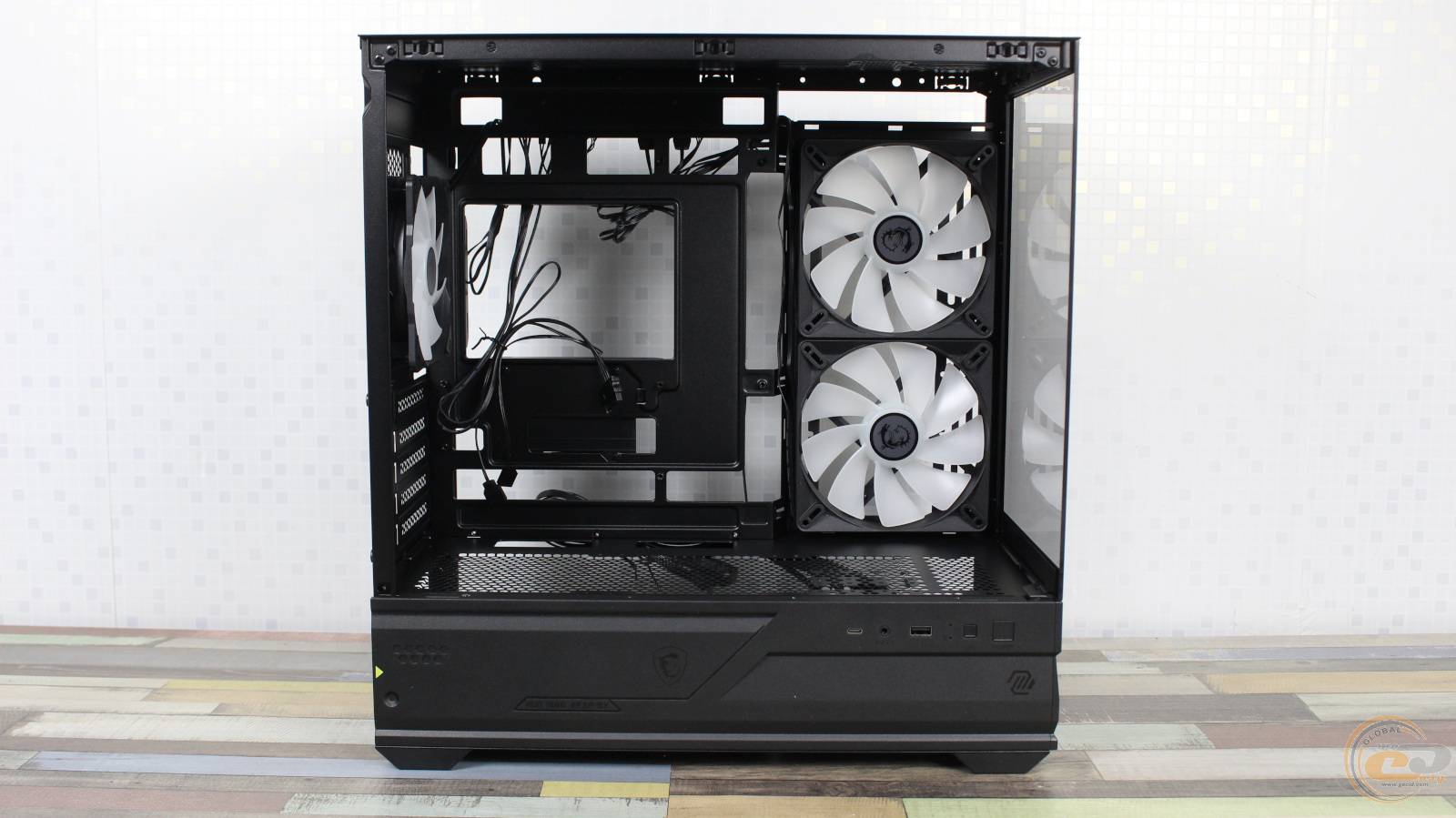

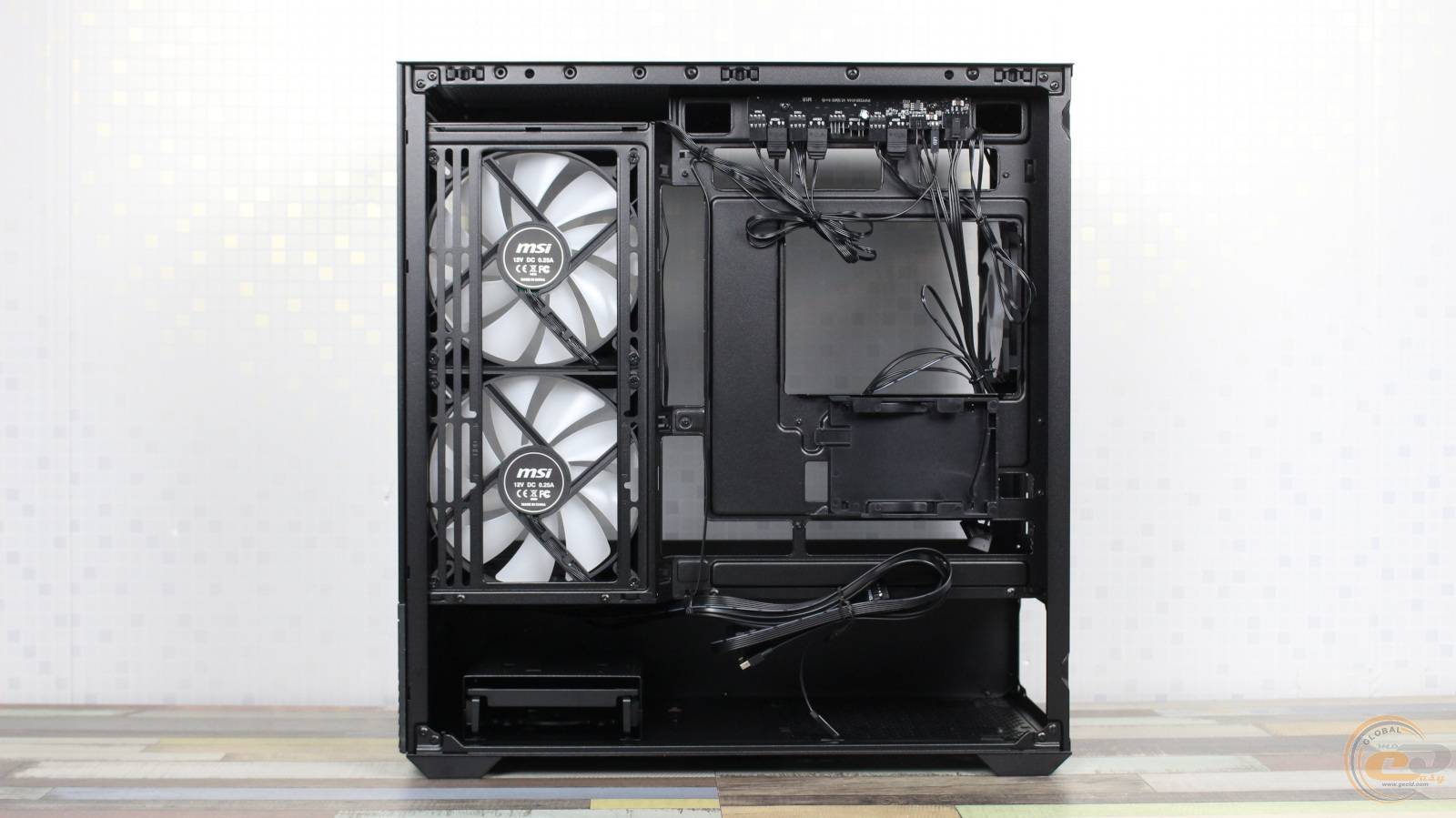

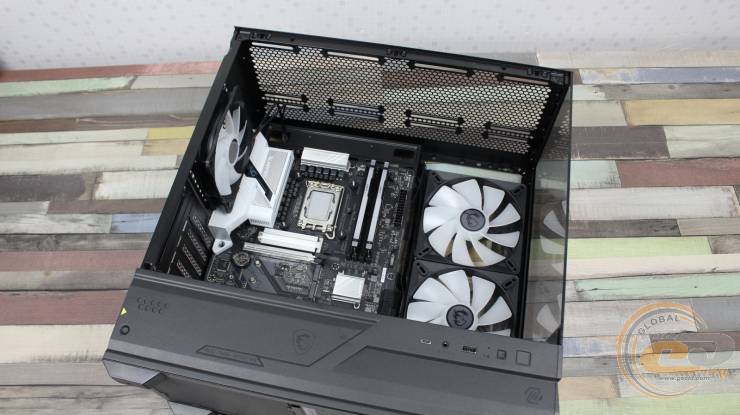

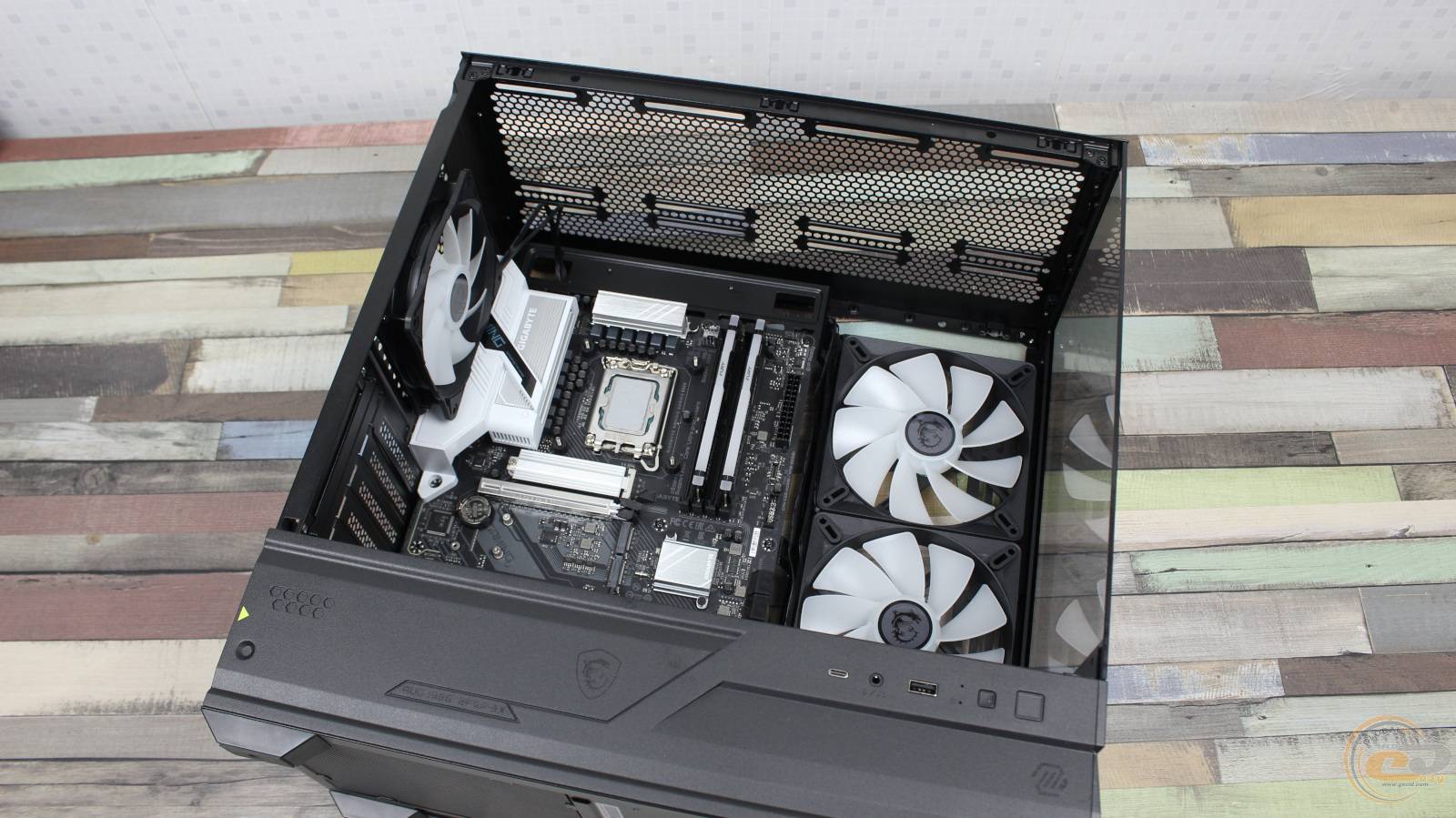

Внутренняя компоновка MSI MAG PANO M110R классическая: верхняя часть корпуса предназначена для монтажа габаритных компонентов, а нижний кожух готов «скрыть» блок питания и большинство накопителей.

Модель совместима с материнскими платами форм-факторов microATX и Mini-ITX. При этом поддержка плат с разъемами на обороте для нее производителем не заявлена. Наверное, чтобы не создавать внутреннего конкурента MSI MAG PANO 110R PZ.

Высота установленного в этом корпусе процессорного кулера максимально может достигать 165 мм. Видеокарта не должна быть длиннее 410 мм.

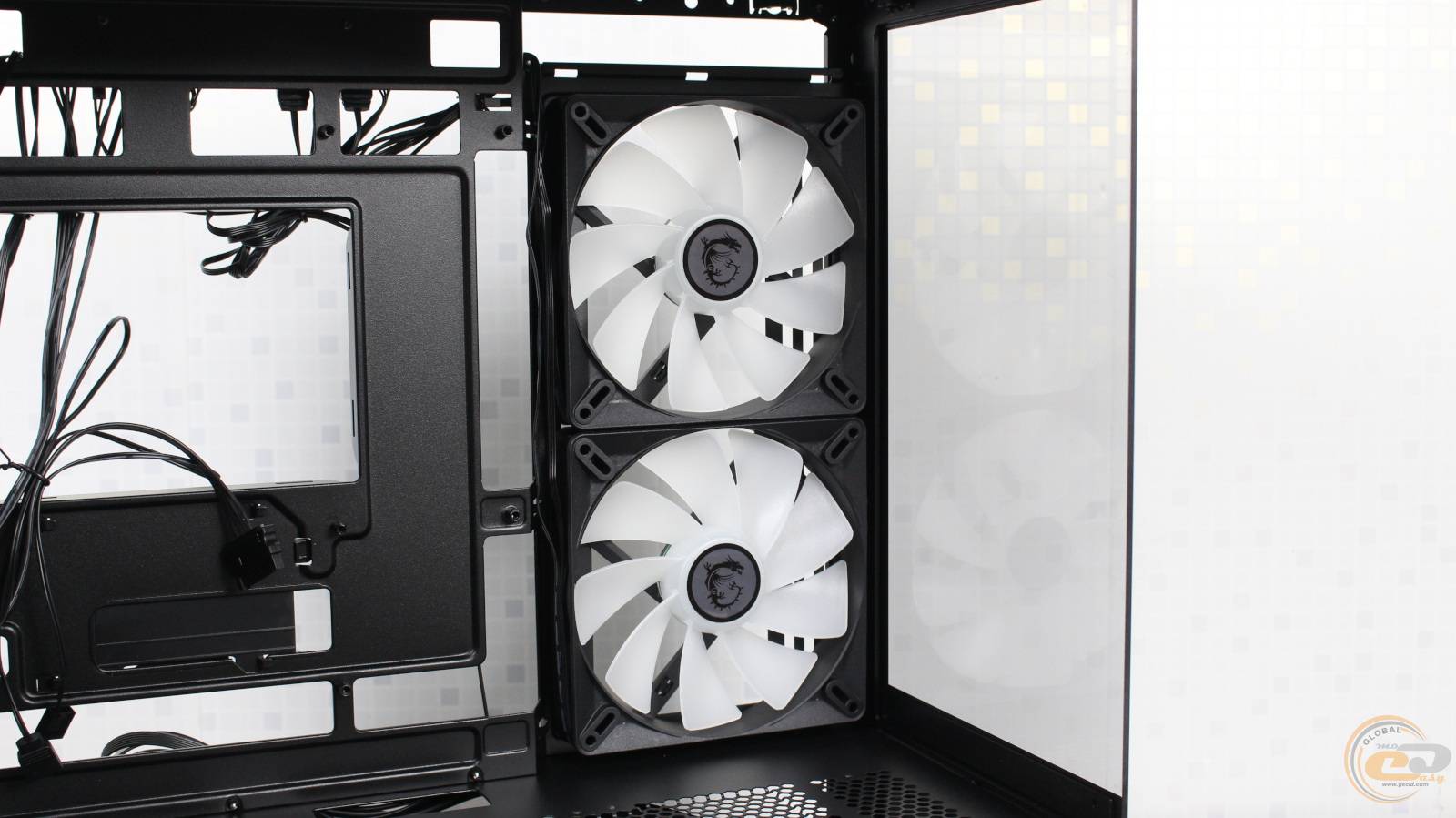

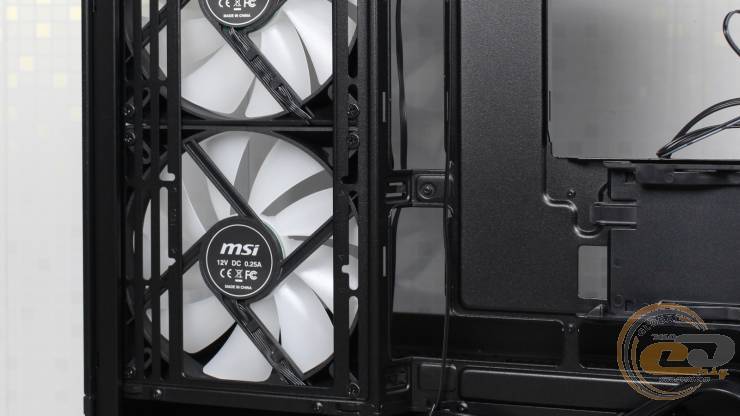

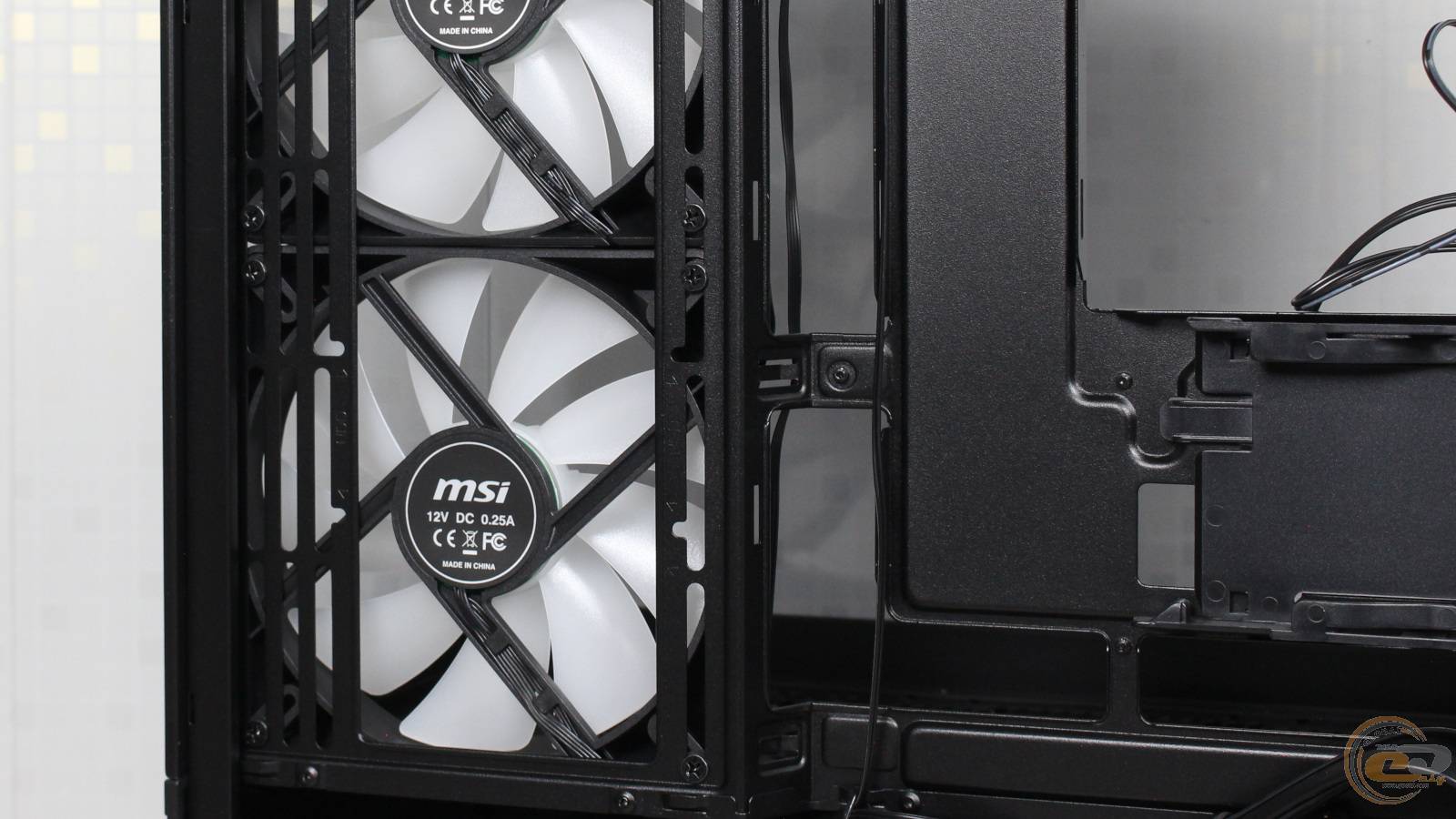

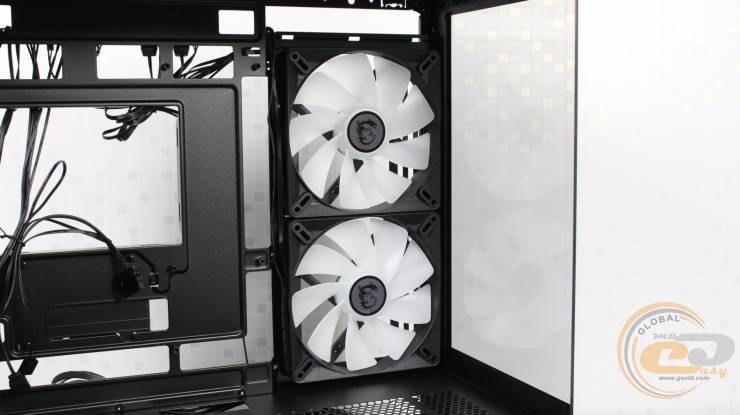

На панели возле материнской платы установлены два 140-мм девятилопастных вентилятора MSI с ARGB-подсветкой и реверсивными лопастями. Они поддерживают ШИМ-регулировку скорости вращения до 1500 об/мин. Работу вертушек в акустическом плане можно охарактеризовать как тихую даже на максимуме. Среди имеющихся на рынке моделей от MSI мы не нашли ничего похожего на них. В качестве альтернативы в этом месте можно разместить два 120-мм вентилятора или СЖО с радиатором длиной до 240-мм.

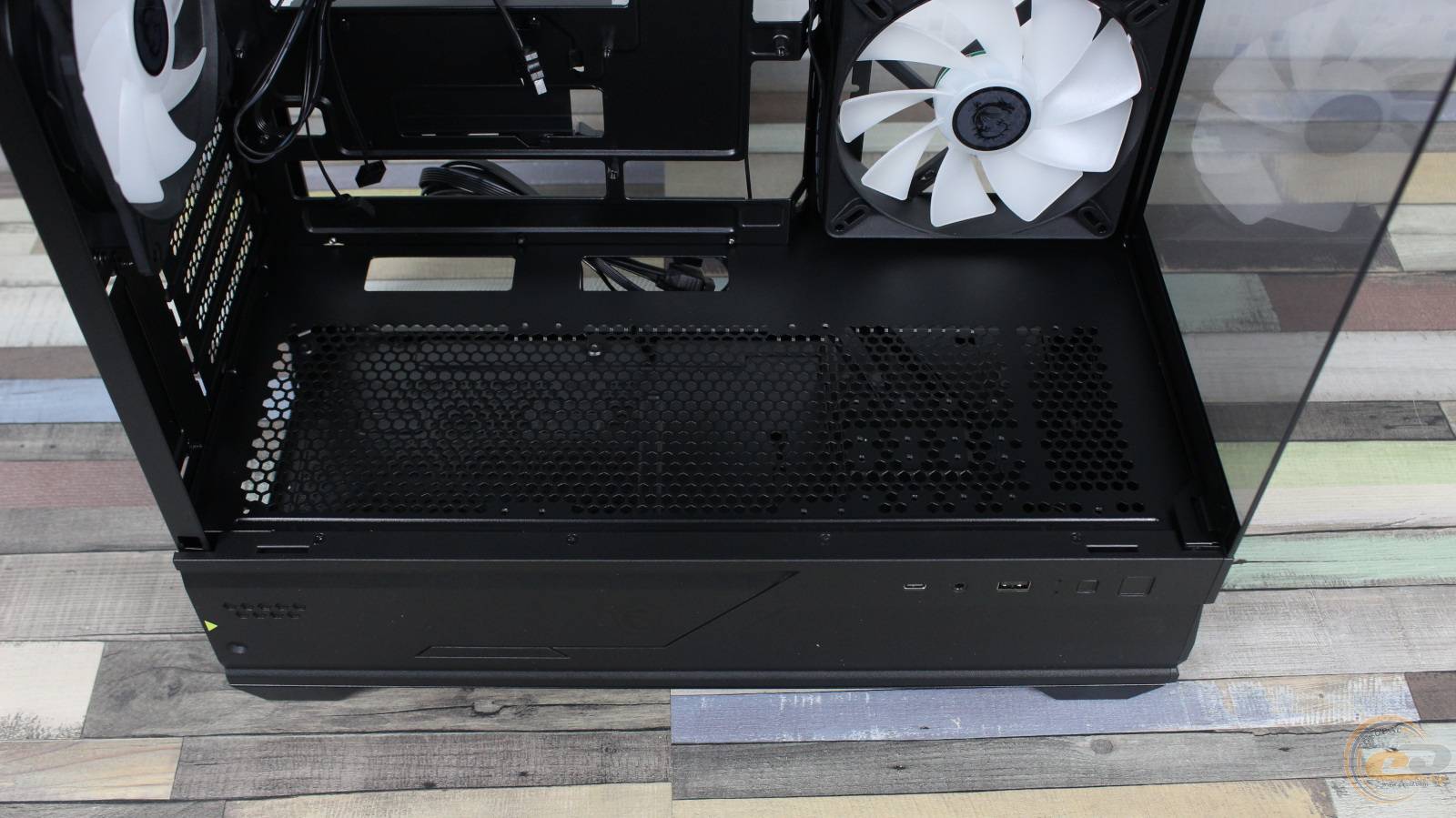

В случае необходимости три 120-мм вентилятора можно установить на кожух над блоком питания за счет имеющихся там соответствующих посадочных мест. В этом вам помогут двенадцать длинных винтов из комплекта поставки.

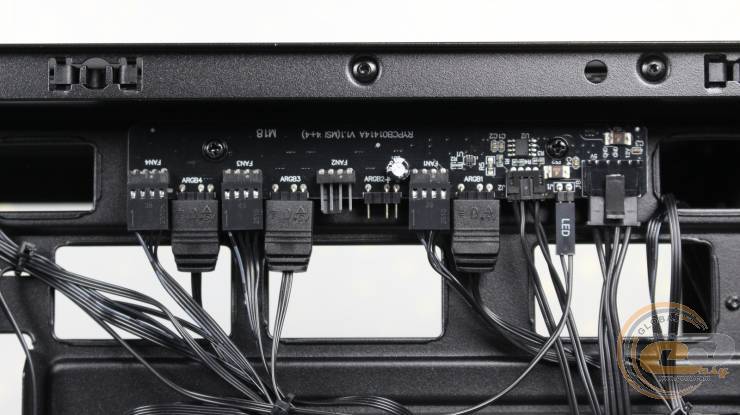

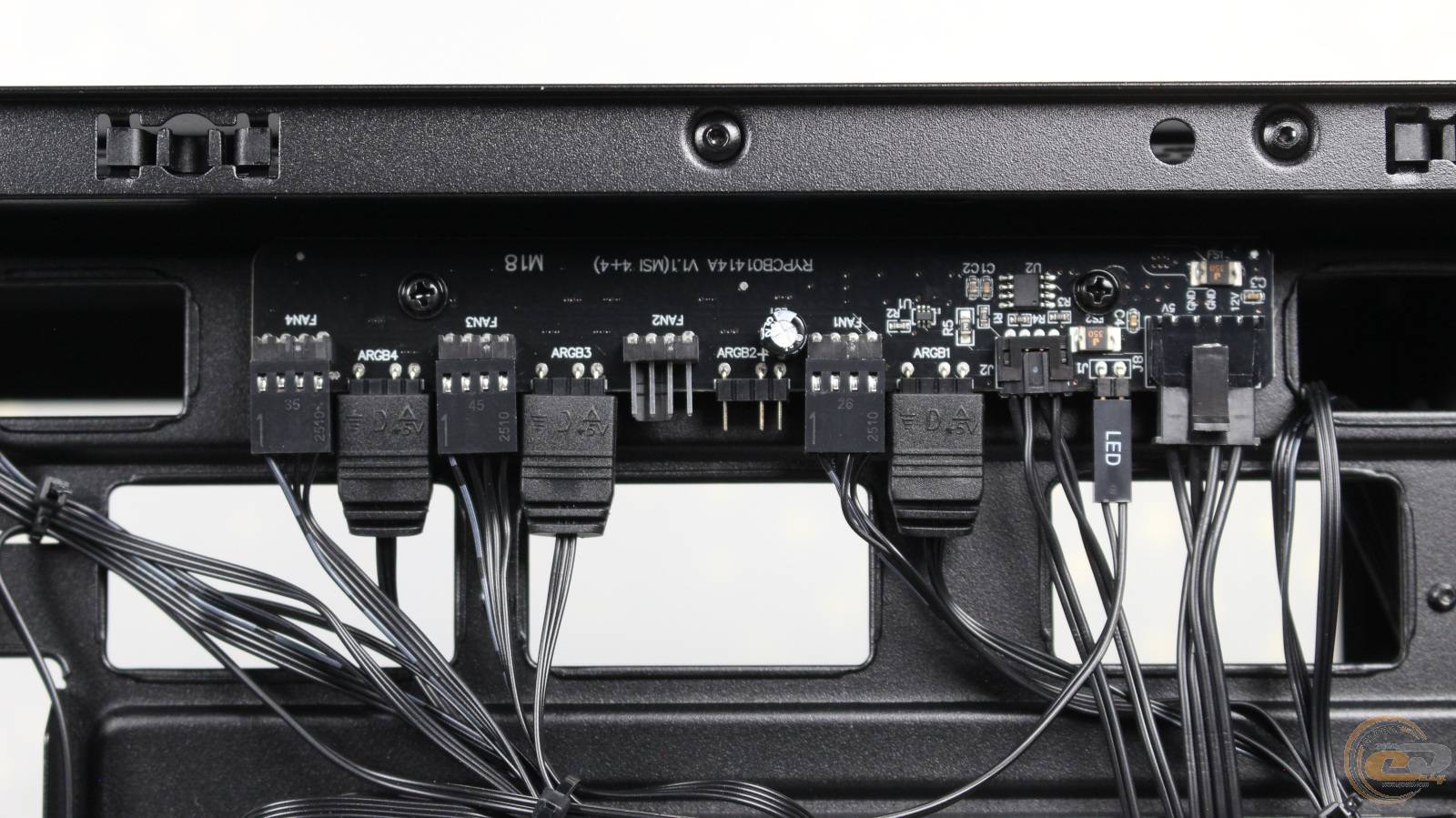

Еще раз упомянем и о концентраторе ШИМ и ARGB, к которому можно подключить еще один вентилятор с адресной подсветкой. Он находится под поддоном материнской платы и питается от отдельного кабеля типа SATA.

Пользователю будут доступны 10 динамических и 8 статических режимов подсветки, переключаемых последовательным нажатием соответствующей кнопки на нижнем краю левой боковой грани. Иллюминацию можно синхронизировать с другими компонентами в ПО материнской платы.

В MSI MAG PANO M110R позволяет одновременно разместить четыре накопителя.

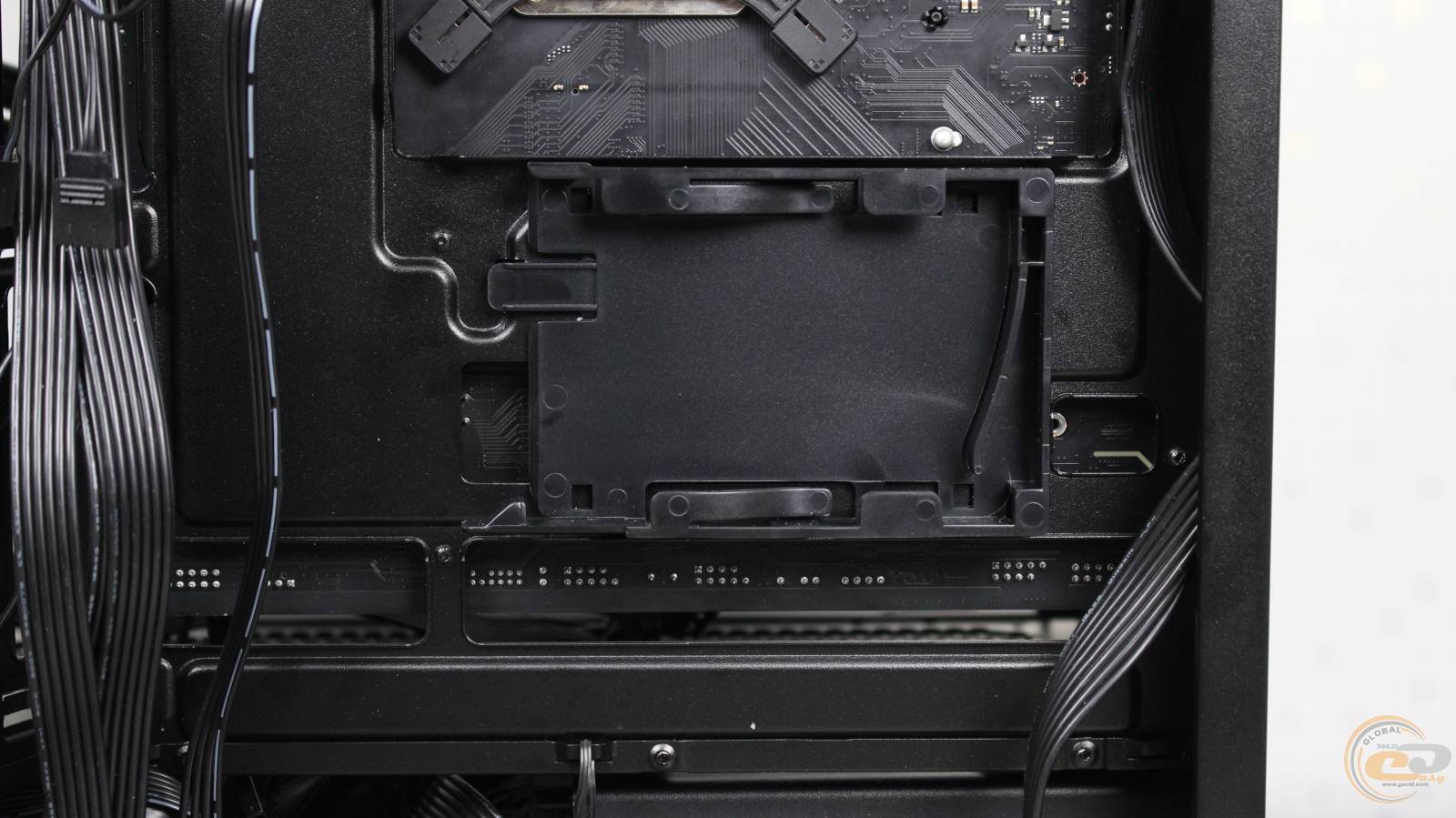

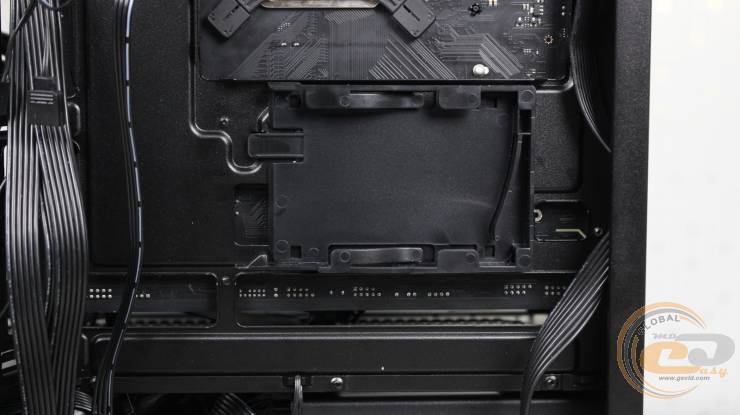

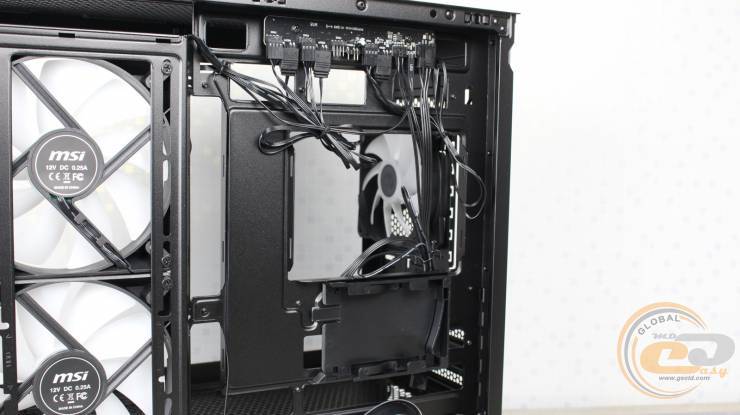

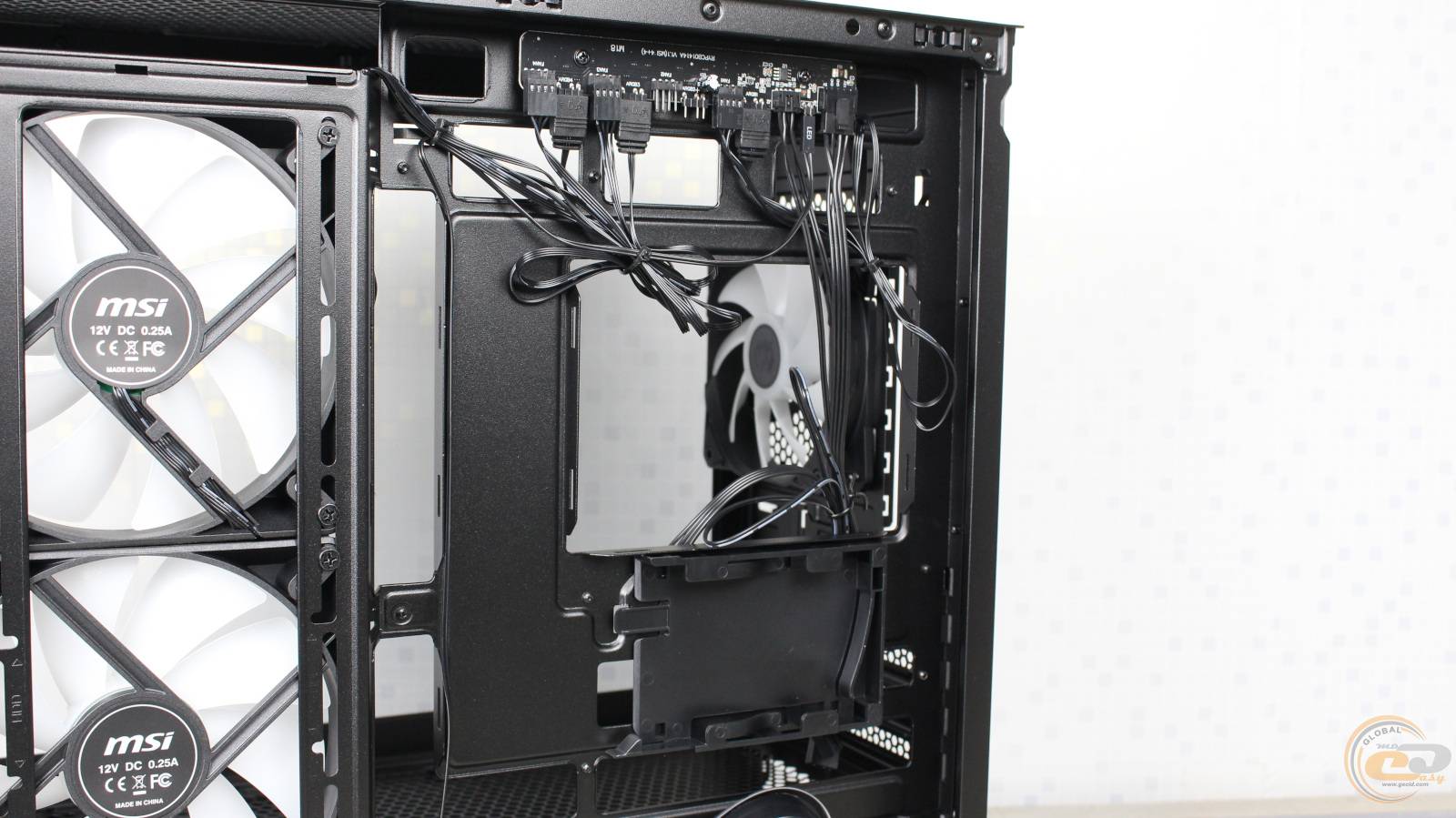

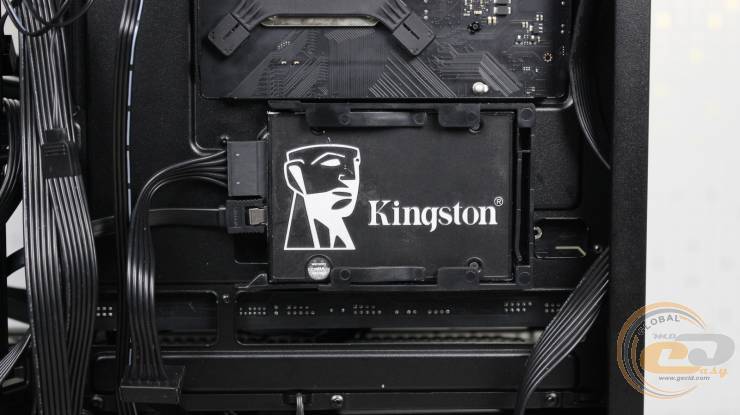

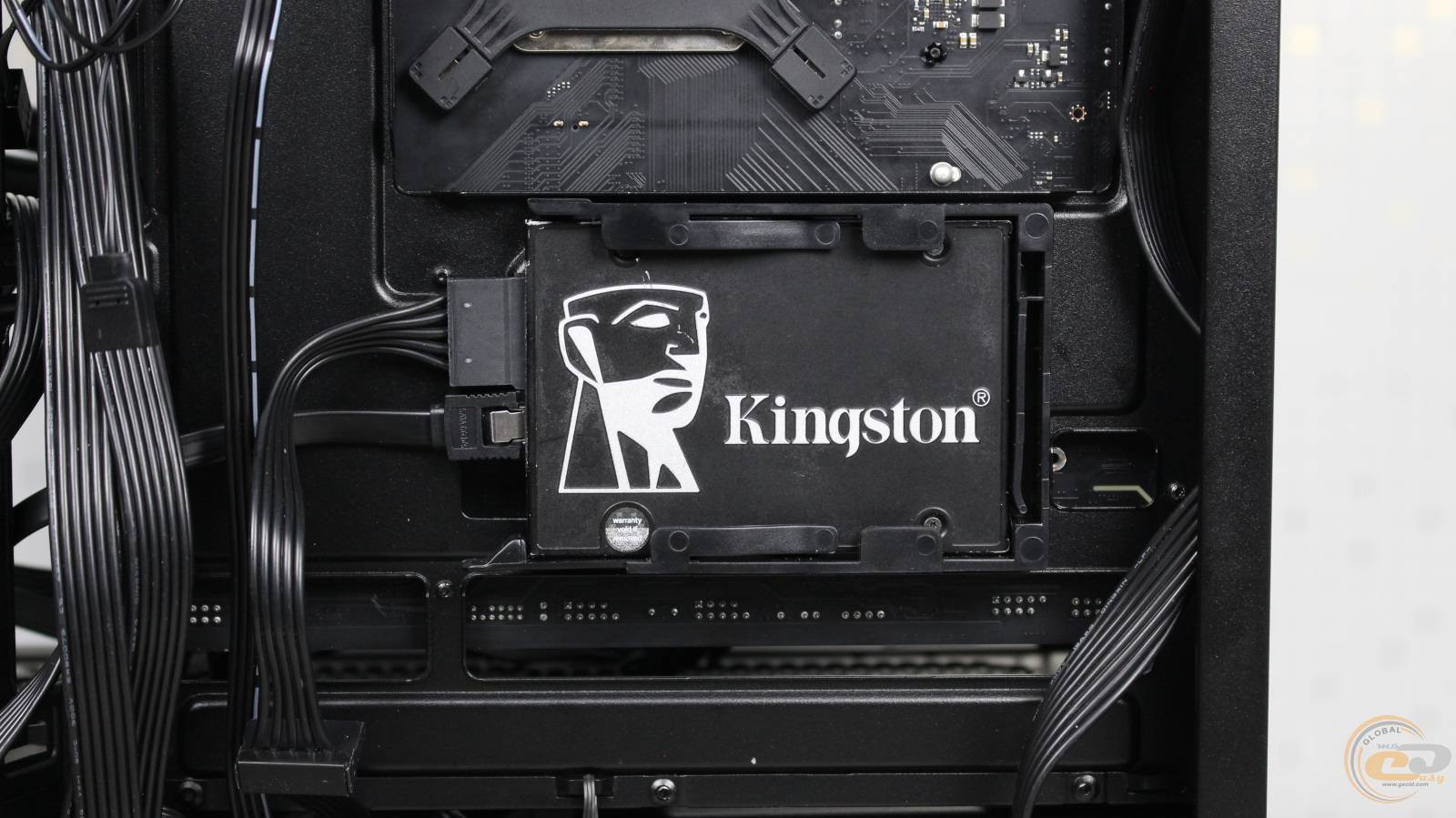

Одно посадочное место для SSD предусмотрено на быстросъемном кронштейне за поддоном материнской платы.

Перед нижним 140-мм вентилятором устанавливается один 3.5" жесткий диск.

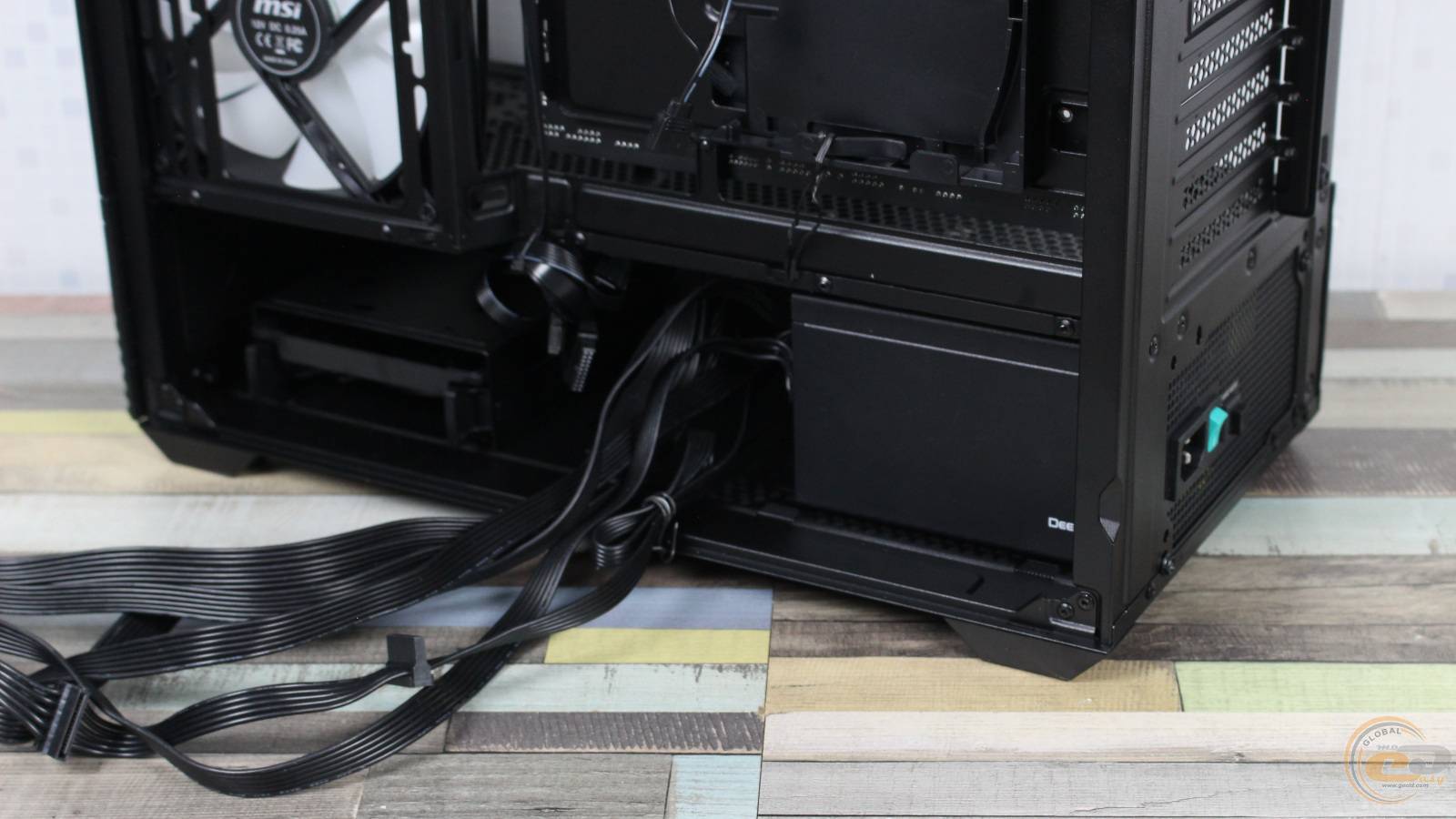

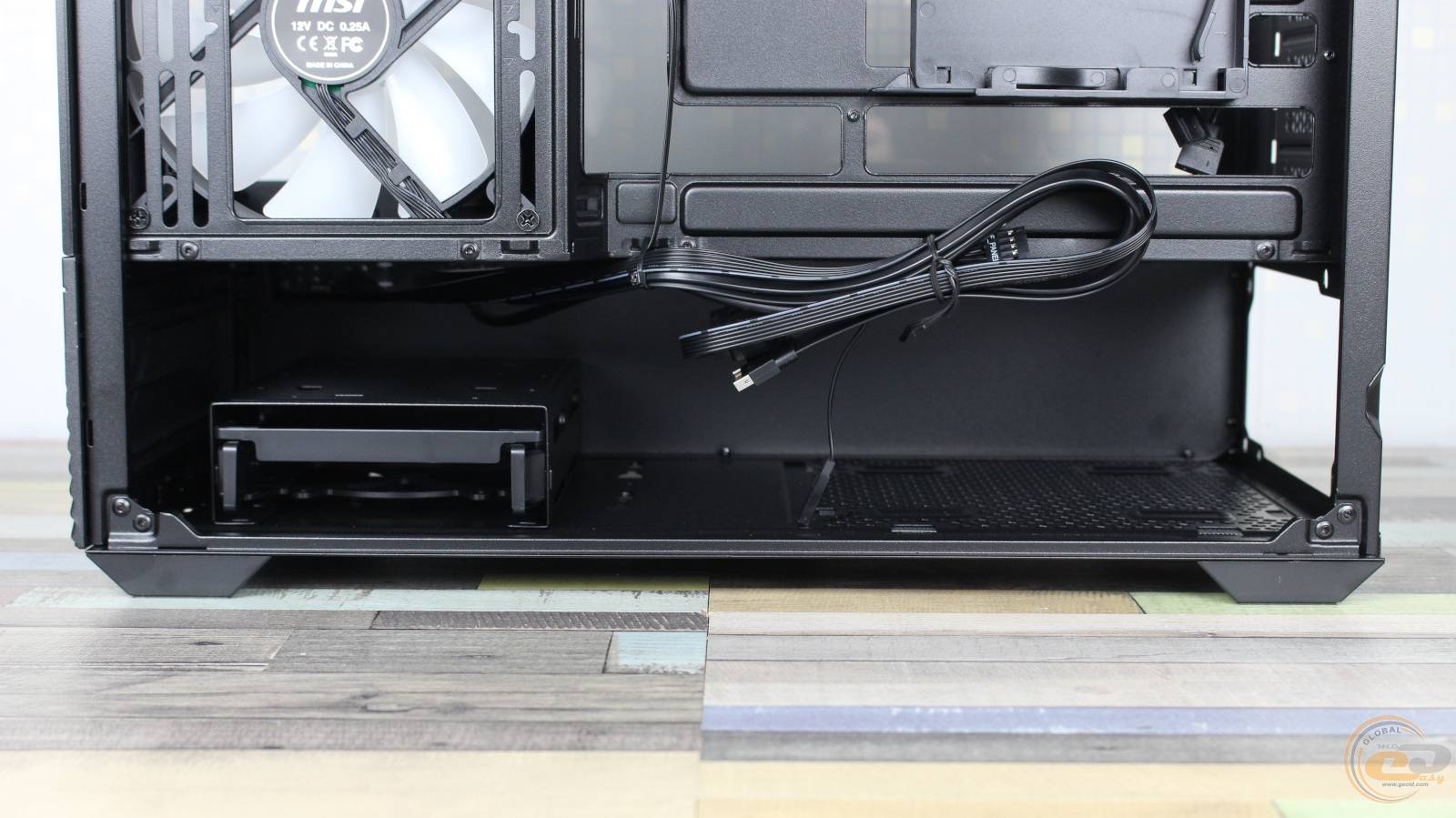

Ну а под нижним кожухом можно увидеть съемную корзину, зафиксированную двумя винтами сквозь дно. В нем и на нем получится разместить два 3.5” жестких диска или SSD в том же количестве.

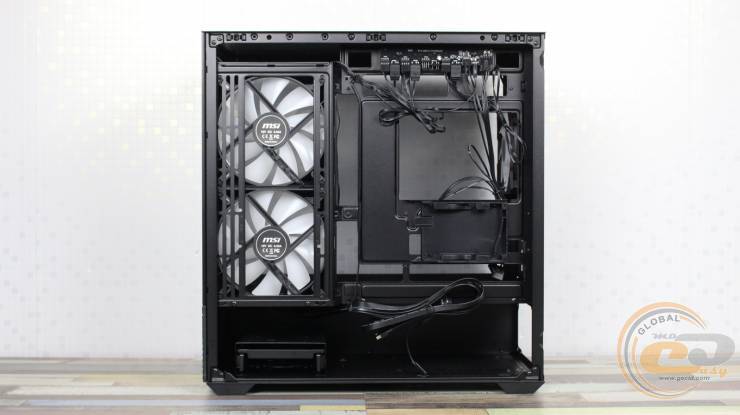

За поддоном материнской платы для скрытой укладки кабелей имеется пространство в 30 мм. Навести порядок при улаживании проводов помогут одноразовые стяжки и ленты-липучки из комплекта поставки. При этом, несмотря на большую перфорированную зону на боковой панели, кабели для глаз остаются почти незаметными.

Все детали корпуса хорошо подогнаны, но его металлические элементы не могут похвастаться значительной толщиной.

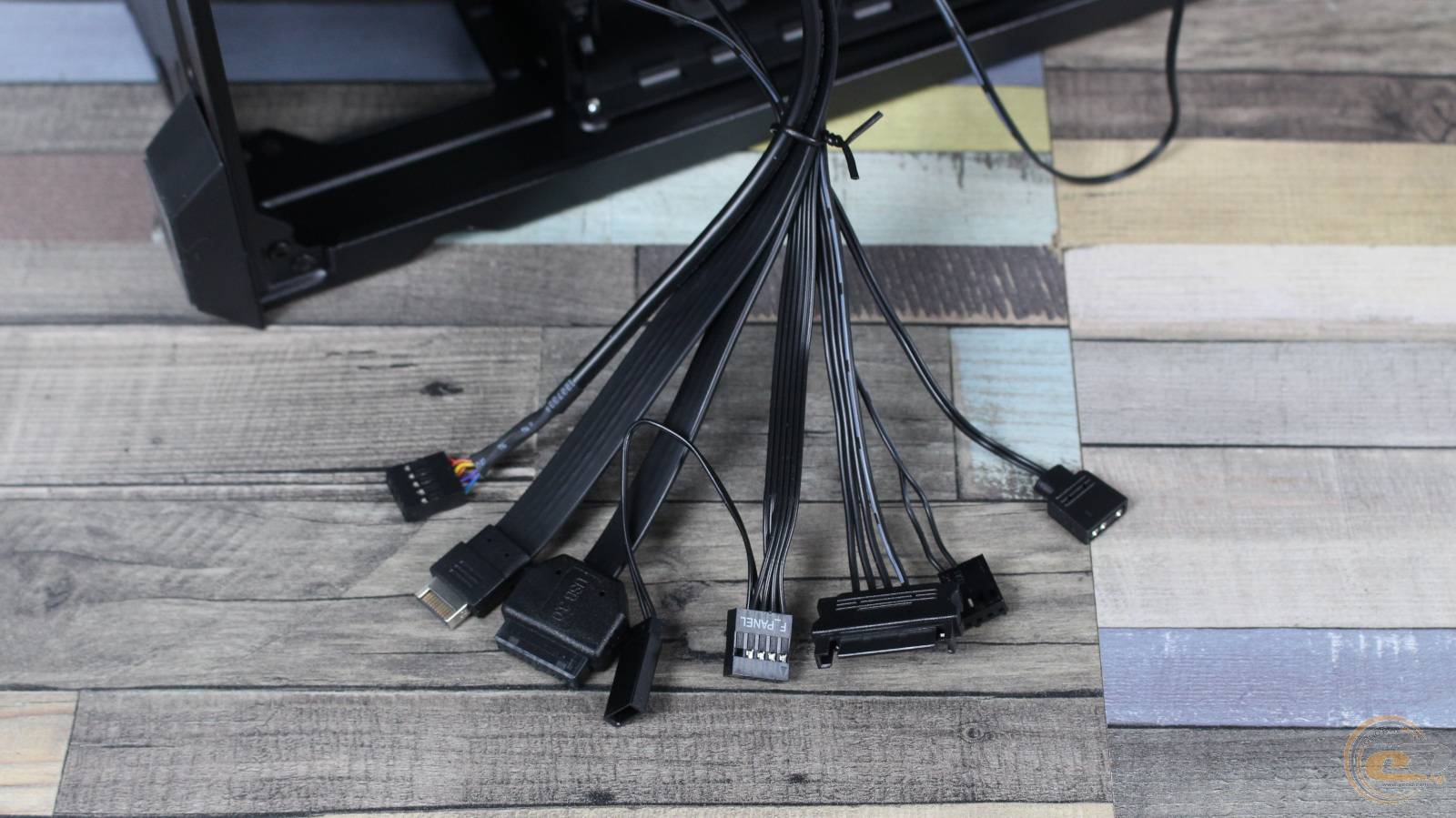

Длина кабелей, идущих от интерфейсной панели:

Тестирование

Компонент	Модель
Процессор	Intel Core Ultra 5 245K (Socket LGA 1851, 14/14, 6 х 4.2 – 5.2 ГГц + 8 х 3.6 – 4.6 ГГц, 24 МБ L3, TDP 125 Вт)
Кулер	DeepCool LT720
Материнская плата	GIGABYTE Z890M GAMING X (LGA1851, Z890, microATX)
Оперативная память	2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32)
Видеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X (скорость СО 70%)
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок питания	DeepCool PQ1000M, 1000 Вт
Термопаста	GD 900

Температура окружающей среды на момент проведения наших тестирований составляла 28°С.

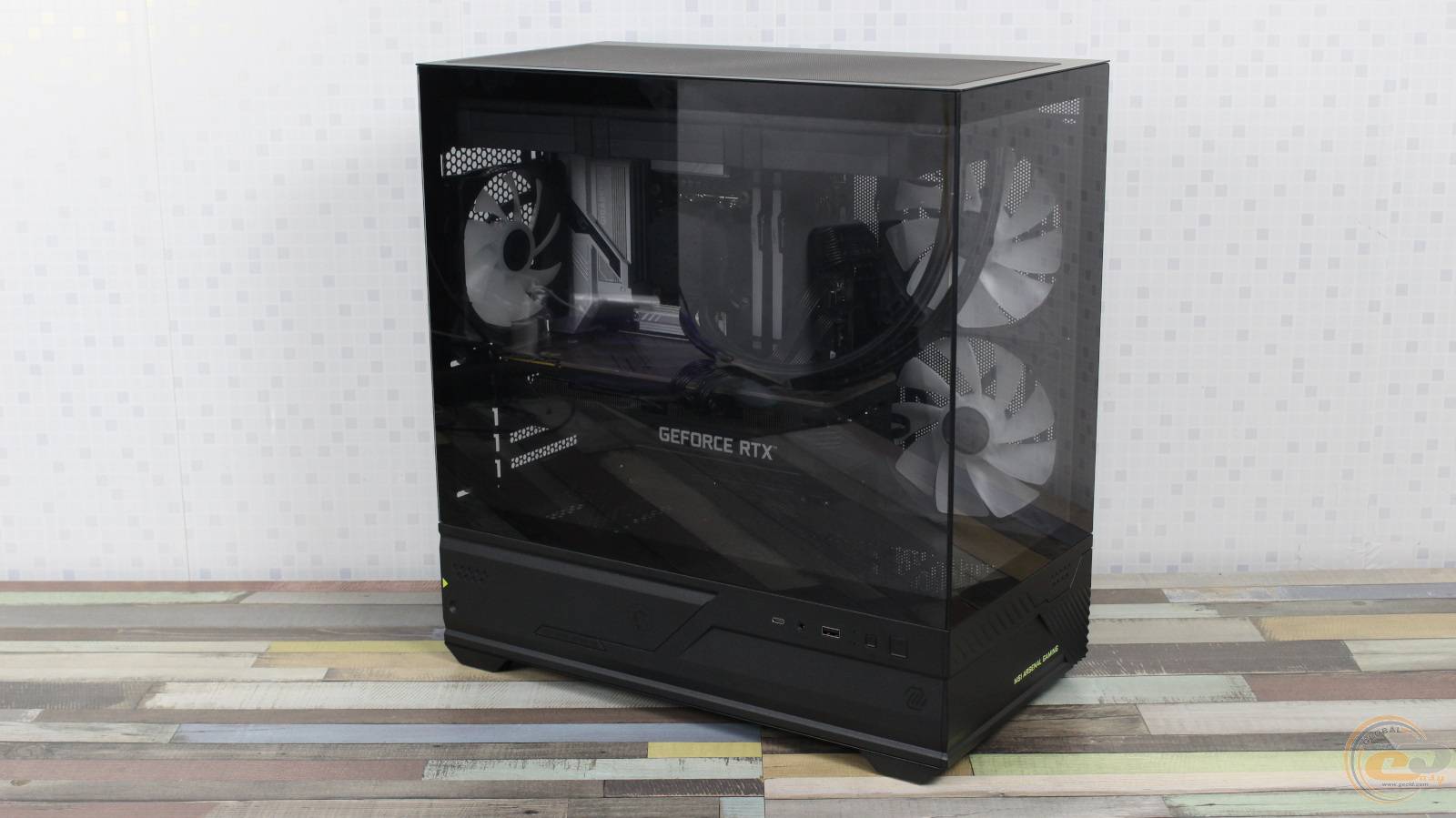

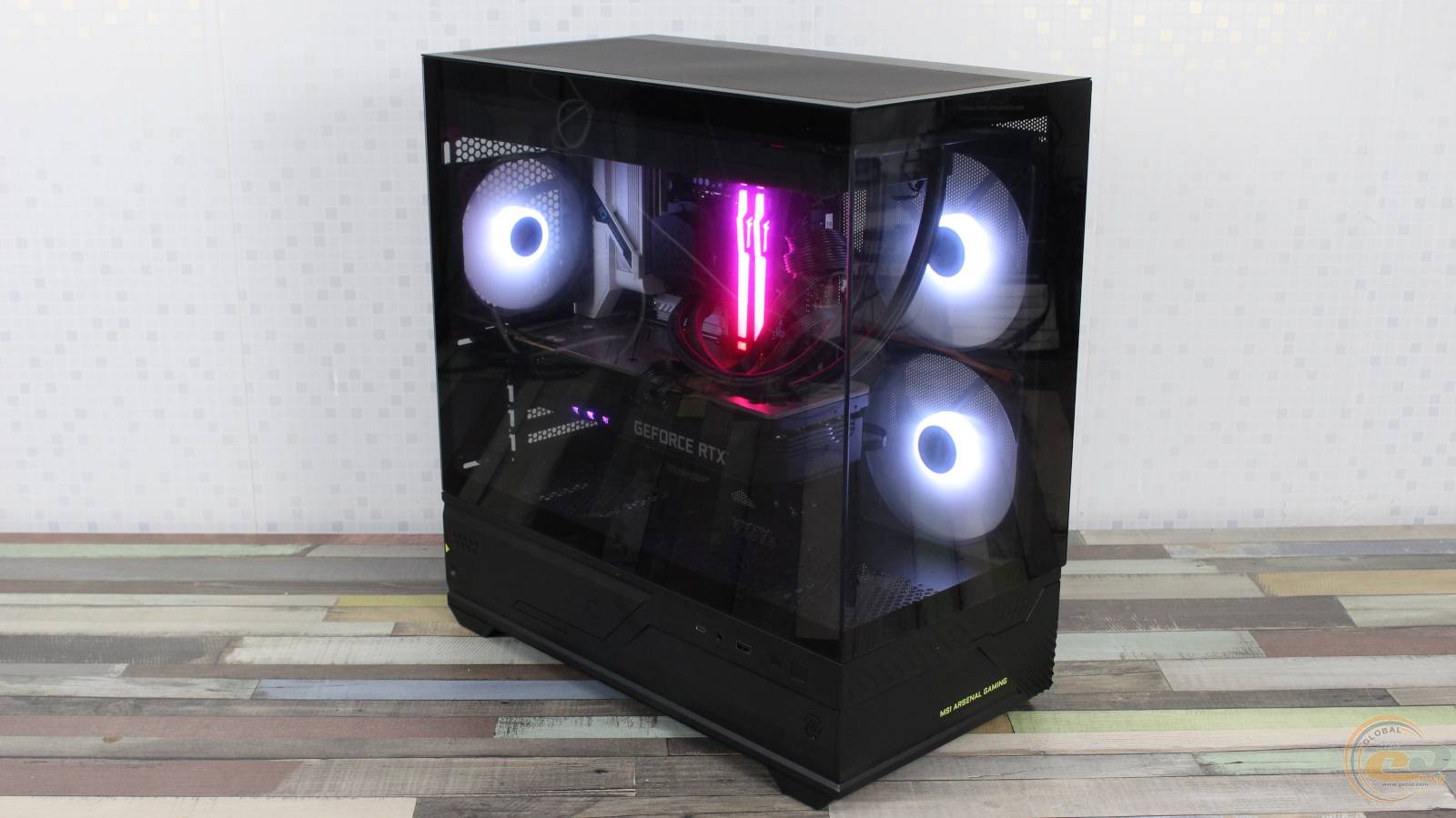

Охлаждали комплектующие внутри MSI MAG PANO M110R три корпусных вентилятора и 360-мм процессорная СЖО DeepCool LT720. Корпусные вертушки работали на максимуме – 1500 об/мин, а для вентиляторов на радиаторе СЖО была установлена скорость в 2100 об/мин. Также в BIOS материнской платы нами был активирован параметр Intel Turbo Boost Technology для увеличения тепловыделения процессора.

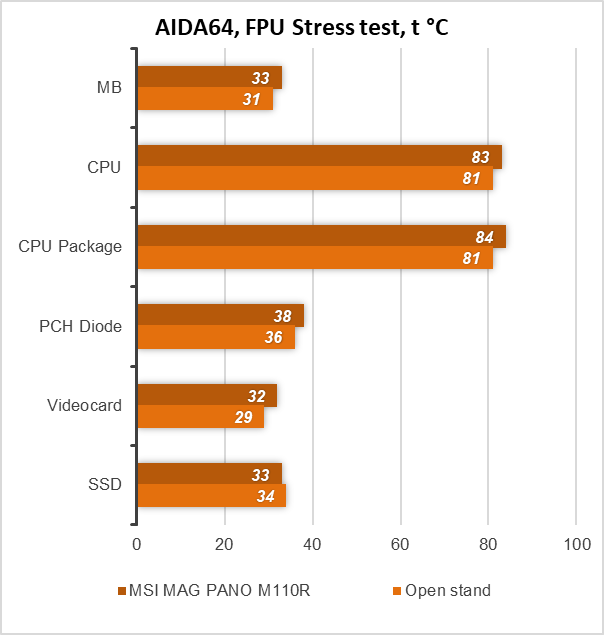

Разница температур процессора при размещении внутри корпуса и на открытом стенде при нагрузке Stress FPU в ПО AIDA 64 составляла 3°C. Подобная закономерность наблюдалась и по температурным показателям других комплектующих системы, кроме SSD.

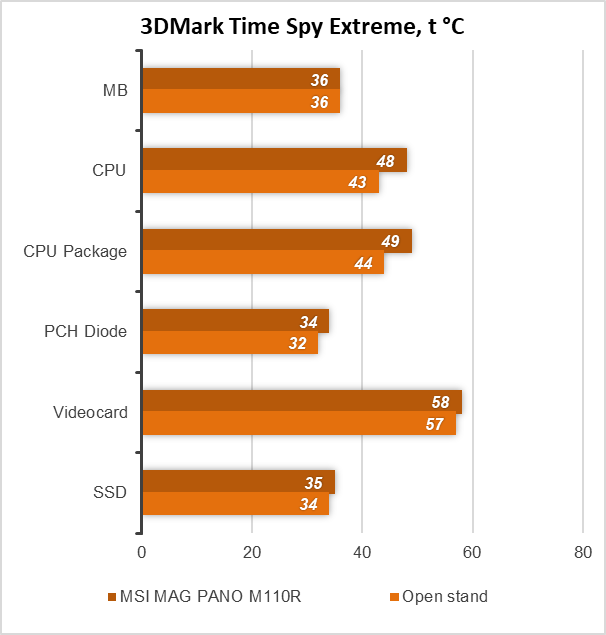

При прохождении бенчмарка 3DMark Time Spy Extreme температура процессора в герое обзора достигала 49°C. При этом на открытом стенде она составляла 44°C. В обоих случаях имеются комфортные значения, но хорошо видно, что охлаждению видеокарты в корпусе уделено больше внимания. Для нее разница в температурных показателях составила всего 1°C.

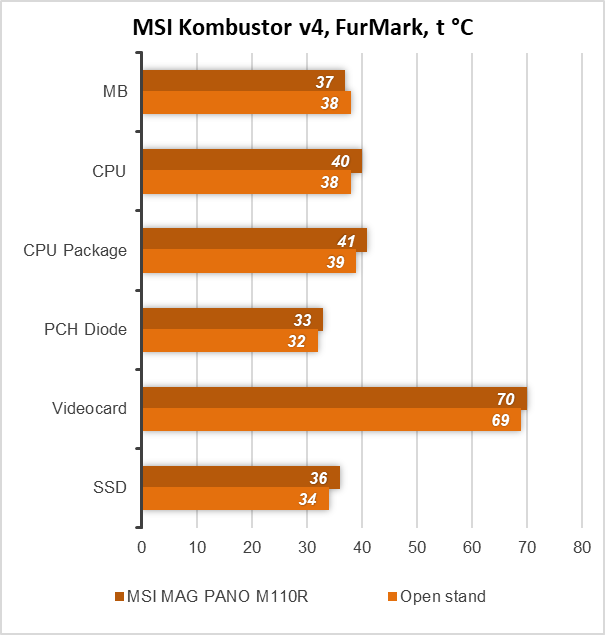

Тест FurMark в MSI Kombustor v4 окончательно подтвердил такое мнение, ведь видеокарта внутри корпуса снова была всего на 1°C горячее. Температура процессора тоже оставалась в комфортных пределах в обоих случаях, но поскольку основная нагрузка приходилась именно на GPU – ее не учитываем.

Так что охлаждение внутри MSI MAG PANO M110R реализовано достаточно эффективно. Это и не удивительно, ведь производитель задействовал здесь 140-мм вентиляторы на вдув.

Выводы

Несмотря на компактный типоразмер и невысокую цену, MSI MAG PANO M110R оказался достаточно вместительным. Ничто не будет мешать разместить вам внутри него 165-мм процессорный кулер или отдать предпочтение 360-мм СЖО. По длине видеокарты и габаритам блока питания (в пределах форм-фактора ATX) ограничения вообще минимальные. Да и мест для установки накопителей в корпусе предусмотрено четыре (два из них являются комбинированными). То есть трудностей или компромиссов в процессе сборки системы в герое обзора у вас возникнуть не должно.

В достоинства этой модели сразу запишем легкосъемные панели, пылевые фильтры (хоть и не повсюду), а также концентраторы ШИМ и ARGB.

Установленные производителем вентиляторы одновременно являются преимуществом и недостатком этого продукта. С одной стороны мы получаем тихо работающие вертушки с ARGB и поддержкой ШИМ-регулировки скорости вращения, а с другой докупить аналогичные просто не получится. Отдельно в продаже именно такие 120-мм или 140-мм вентиляторы от MSI отсутствуют.

Так как подобный панорамный корпус обычно размещается на столе – порты и кнопки находятся на нижней части левой боковой стороны. Приятно видеть, что производитель помимо USB 3.2 Gen 1 предлагает еще и ощутимо более быстрый USB 3.2 Gen 2x2.

Среди последних протестированных нами корпусов с классической компоновкой MSI MAG PANO M110R приятно отличается за счет наличия пространства шириной 30 мм для скрытой укладки кабелей. Хотя это разовая процедура, но вы точно заметите, насколько это удобно.

В итоге, при взаимодействии с MSI MAG PANO M110R хотя и можно кое-где увидеть определенные упрощения, но они минимальные. Зато такой ход позволяет модели держать удачный баланс между функциональностью, качеством исполнения и стоимостью.

Достоинства:

• сдержанный дизайн;
• производителем предусмотрен белый и черный вариант;
• высокое качество сборки;
• оптимизированный воздушный поток внутри с акцентом на охлаждении видеокарты;
• конструкция типа "корпус-аквариум" с широким углом обзора;
• приемлемая цена;
• отличная совместимость с большинством габаритных видеокарт, процессорных кулеров и блоков питания;
• контроллер для управления подсветкой и оборотами вентиляторов, к которому можно подсоединить четыре вертушки одновременно;
• отдельная кнопка для управления подсветкой;
• установленные производителем вентиляторы (два из них реверсивные) имеют подсветку и сохраняют низкий уровень шума даже на максимуме оборотов;
• возможность монтажа девяти 120-мм вертушек одновременно;
• совместимость с жидкостными системами охлаждения формата 360-мм и 240-мм одновременно;
• наличие легкосъемных панелей, значительно упрощающих взаимодействие с корпусом;
• достаточно пространства за поддоном материнской платы для скрытой укладки кабелей;
• быстрый USB 3.2 Gen 2x2 Type-C.

Особенности:

• классическая внутренняя компоновка корпуса;
• бюджетные пылевые фильтры;
• не предусмотрена возможность вертикального монтажа видеокарты.

Недостатки:

• отсутствие поддержки плат с разъемов на обороте;
• отсутствуют пылевые фильтры на перфорированных участках боковой панели.

Автор: Иван Моргун

Выражаем благодарность компании MSI за предоставленный для тестирования корпус.
