Обзор корпуса QUBE A4: когда нужна компактность

07-05-2021

Внутреннее устройство

QUBE A4

Для доступа внутрь QUBE A4 первым делом необходимо снять верхнюю панель. Она сдвигается в сторону тыльной части шасси и легко вынимается с посадочных мест.

QUBE A4

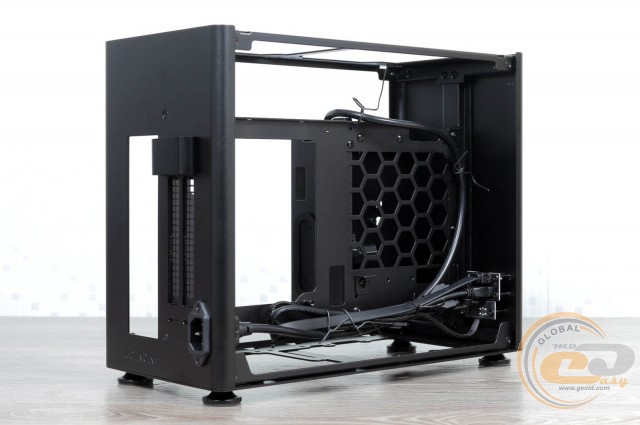

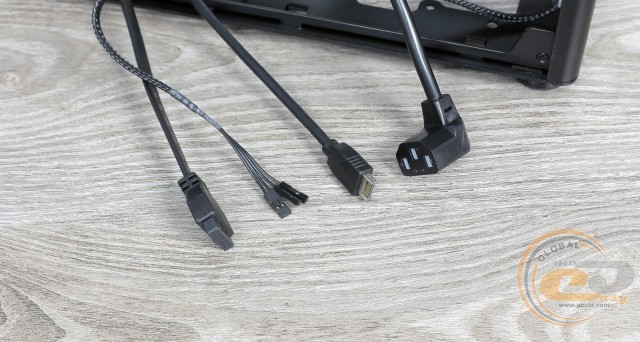

Далее, сняв боковые панели, мы добираемся до самого интересного – внутренней конструкции. Она разделена на две части при помощи поддона для материнской платы и кармана для блока питания, рядом с которыми уложены провода подключения питания и фронтальной панели.

QUBE A4

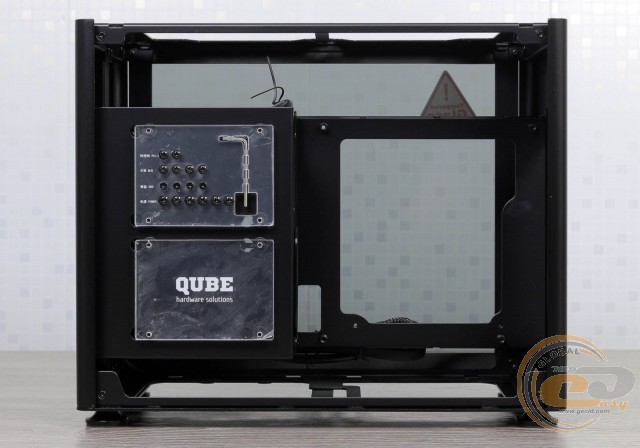

С обратной стороны кармана для БП предусмотрено два посадочных места для 2,5-дюймовых накопителей. Изначально они заняты пластиковыми панельками, в одной из которых поставляются крепежные винты и шестигранник – оригинальный и практичный подход.

QUBE A4

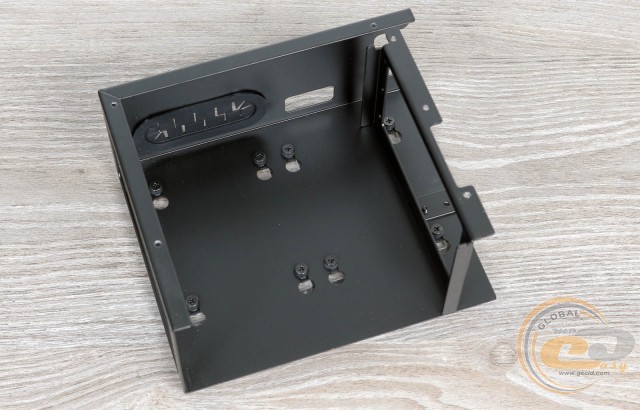

Внутри кармана, с его правой стороны, есть скоба для прикручивания блока питания. На рамку слева можно установить 3,5-дюймовый накопитель.

QUBE A4

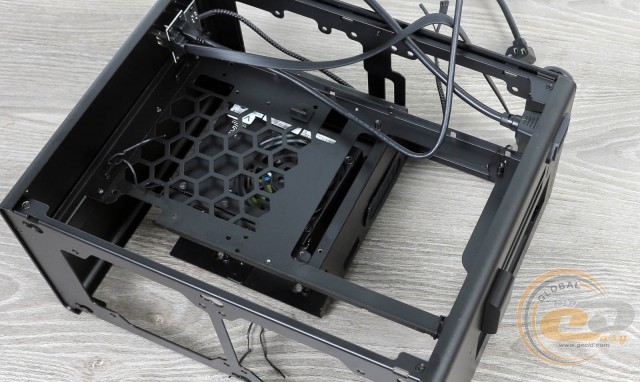

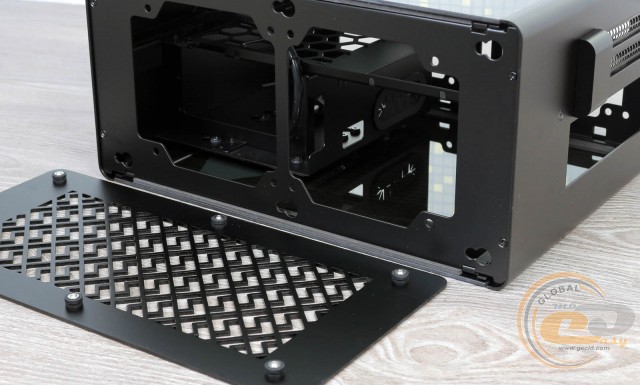

В поддоне материнской платы предусмотрен большой вырез для удобной установки и демонтажа кулера CPU с опорной пластиной (backplate). Вторая половина поддона имеет ячеистую структуру для доступа воздуха к вентилятору блока питания.

QUBE A4

Перейдем к процессу сборки. Корпус поддерживает материнские платы лишь формата Mini-ITX. Для тестирования мы использовали модель ASUS ROG STRIX B550-I GAMING. Производитель рекомендует первым делом устанавливать вентиляторы либо радиатор СВО, и только потом монтировать блок питания и материнку.

QUBE A4

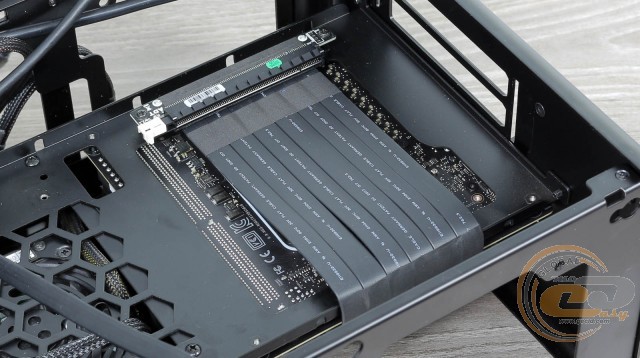

Затем подключаем комплектный райзер для вертикального монтажа видеокарты. С совместимостью с габаритными моделями у корпуса полный порядок, ведь поддерживаются решения длиной до 325 мм.

QUBE A4

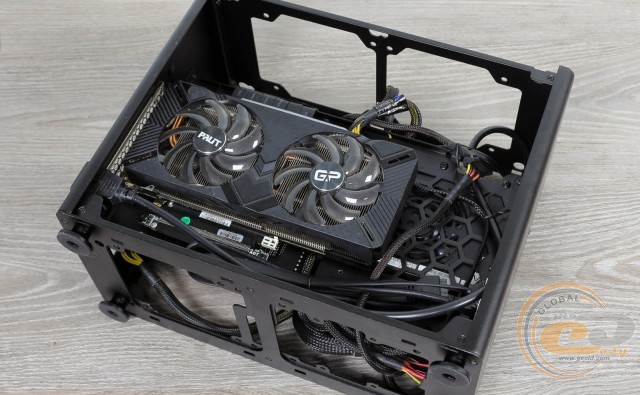

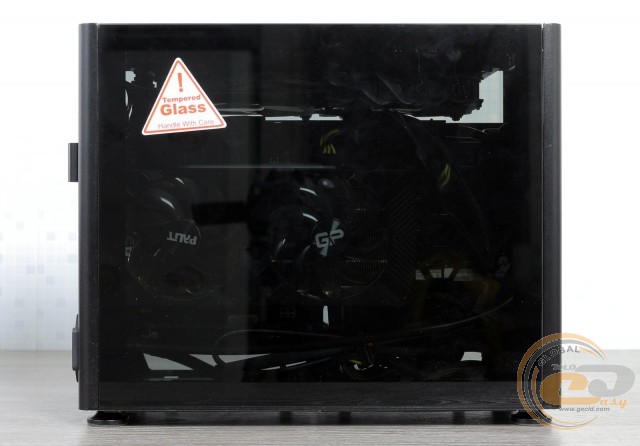

Мы использовали Palit GeForce RTX 2060 SUPER GP OC, которая встала без каких-либо проблем, поскольку является достаточно компактным решением по современным меркам. Хотя в этот корпус явно просится вариант с более стильным кожухом системы охлаждения и с подсветкой. Иллюминацией вы сможете любоваться через прозрачную боковую панель.

QUBE A4

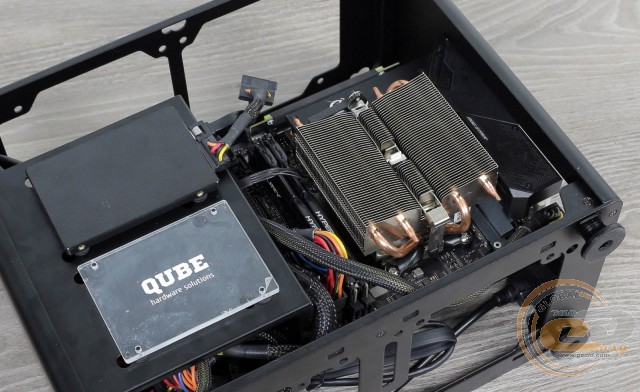

Высота процессорного кулера ограничена отметкой в 71 мм. Поэтому поместить боксовый кулер AMD Wraith Prism в корпусе QUBE A4 можно, но придется снять с него вентилятор. Об эффективном охлаждении в таком случае придется забыть.

QUBE A4

Оптимальной же для такого кейса будет система водяного охлаждения, ведь высота водоблока как раз меньше 71 мм. При желании можно подобрать и воздушное охлаждение, но придется хорошенько поискать модель с подходящими параметрами.

Мы же установили двухсекционную водянку ASUS TUF Gaming LC 240 RGB, хотя для охлаждения AMD Ryzen 5 3600X достаточно и односекционного решения. А чтобы проще отслеживать эффективность охлаждения компонентов, увеличили нагрев процессора путем его разгона с поднятием напряжения до 1,36 В.

QUBE A4

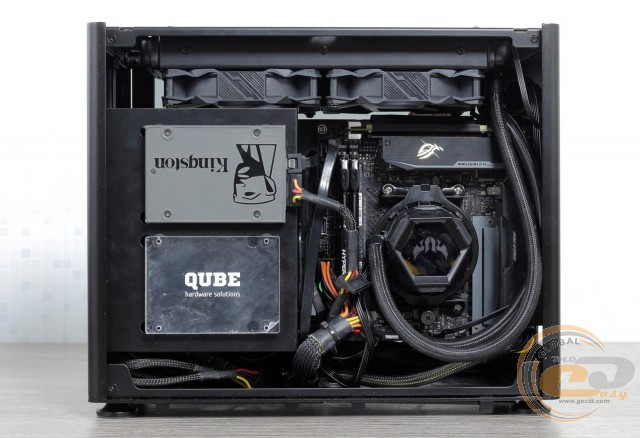

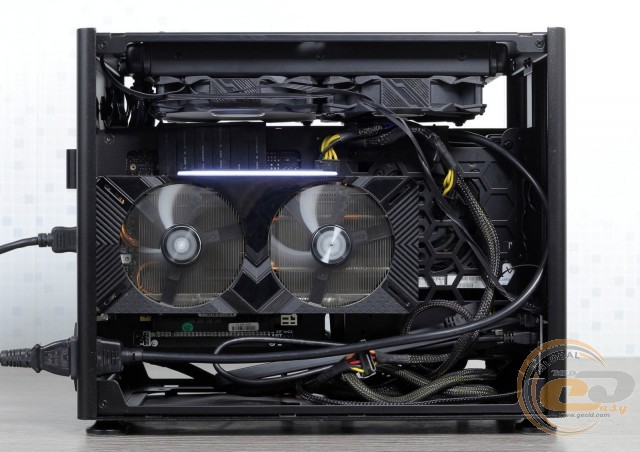

Кабели внутри QUBE A4 имеют достаточную длину, чтобы аккуратно провести их к материнской плате, а вот укладывать их не очень удобно из-за компактных габаритов корпуса.

QUBE A4

Если все делать правильно и по инструкции, то особых проблем со сборкой у вас не возникнет, разве что кабели со стороны видеокарты так и не удалось уложить максимально аккуратно. Возможно, у вас это получится лучше.

Тестирование

Процессор

AMD Ryzen 5 3600X (6/12 x 3,8 – 4,2 ГГц, TDP 95 Вт) @ 4,2 ГГц при 1,36 В

Материнская плата

ASUS ROG STRIX B550-I GAMING (Soket AM4, AMD B550, DDR4, Mini ITX)

СЖО

ASUS TUF Gaming LC 240 RGB

Оперативная память

2 x 8 ГБ DDR4-2666 HyperX Fury (KHX2666C15D4/8G)

Видеокарта

Palit GeForce RTX 2060 SUPER GP OC

Накопитель

HyperX Fury 240 ГБ (SHFS37A/240G)

Блоки питания

SilverStone SST-ST45SF, 450 Вт, SFX

Термопаста

Cooler Master HTK-002

QUBE A4 поставляется без пропеллеров. В нашем случае вентиляторы СЖО будут выбрасывать горячий воздух за пределы корпуса, улучшая температурный режим внутри. При желании можно установить еще две 120-мм вертушки на нижней панели. Температура воздуха внутри помещения была 22°С.

QUBE A4

QUBE A4

QUBE A4

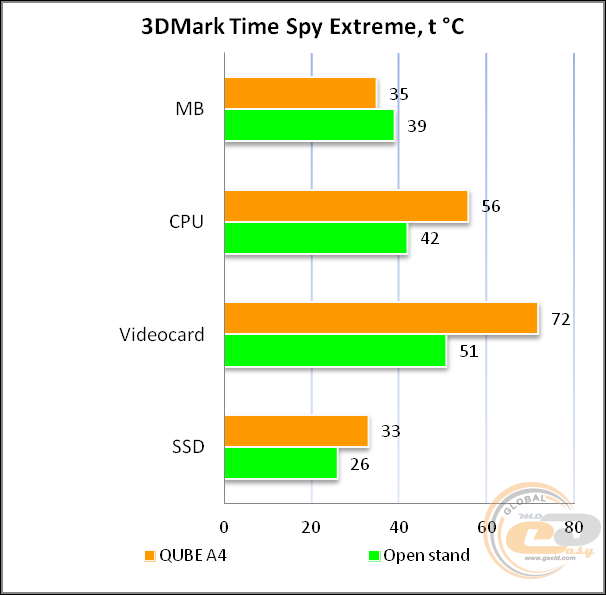

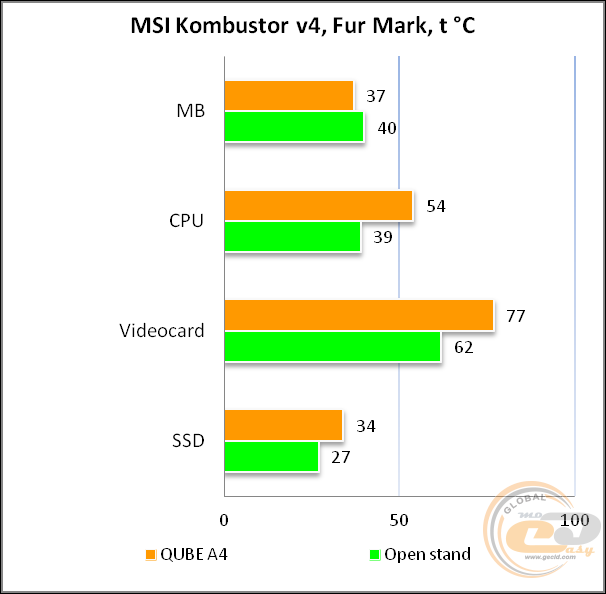

При максимальной нагрузке (MSI Kombustor + Fur Mark) наибольшая разница между открытым стендом и корпусом достигла 15°С для видеокарты и процессора, а также 7°С для накопителя. А вот температура чипсета на материнской плате была ниже в корпусе на 3°С, чем в открытом стенде.

В целом обошлось без перегрева и троттлинга – процессор и видеокарта могут работать на пике своих возможностей даже в таком компактном корпусе. Для более мощных комплектующих лучше добавить еще два вентилятора снизу.

Итоги

QUBE A4

QUBE A4 является любопытным корпусом под материнские платы формата Mini-ITX. К его основным достоинствам отнесем наличие двух стеклянных боковых панелей, качественное шасси с отличной обработкой граней, строгий лаконичный дизайн, возможность установки длинных видеокарт, а также поддержку USB Type-C и достаточное количество прорезей для циркуляции воздуха.

При установленной СЖО не возникло никаких проблем с температурой внутренних компонентов. Внутри можно закрепить четыре 120-мм вентилятора на верхней и нижней панелях, хотя 240-мм радиатор СЖО поместится только вверху. Причем его или вертушки следует устанавливать в первую очередь, еще до монтажа материнской платы.

Посетовать можно лишь на отсутствие аудиовыходов и хотя бы пары вентиляторов в комплекте. В остальном QUBE A4 вопросов не вызывает, разве что цена может показаться высоковатой. Напомним, что приобрести его можно за 3960 грн.

Достоинства:

  • строгий дизайн;
  • прозрачные боковые стенки из закаленного стекла;
  • пылевые фильтры в комплекте;
  • высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
  • хорошая совместимость с габаритными видеокартами;
  • внешний интерфейс USB Type-C.

Особенности:

  • отсутствие аудиоразъемов.


Автор: Константин Шорохов

Выражаем благодарность интернет-магазину Artline за предоставленный для тестирования корпус.
