07-05-2021

Обзор корпуса QUBE A4: когда нужна компактность

Созданные исключительно для материнских плат формата Mini-ITX корпуса редко попадают к нам на тестирование. Из последних можно вспомнить лишь оригинальный и своеобразный ASUS ROG Z11, сборка системы в котором прошла не очень легко и быстро. С другой стороны, эти корпуса интересны своими конструктивными и дизайнерскими решениями, ведь производителям необходимо отходить от стандартной схемы тех же Middle Tower, чтобы вместить все нужные компоненты.

QUBE A4

Сегодня мы поговорим о модели QUBE A4 с рекомендованным ценником 3960 грн ($143). Она предлагает две стеклянные боковые панели и внешний интерфейс USB Type-C. Давайте же взглянем, на что она способна, и по традиции начнем с подробных характеристик.

Спецификация

Модель

QUBE A4

(QBA4I_WBNU3)

Типоразмер корпуса

Mini Tower

Поддерживаемые форм-факторы материнских плат

Mini-ITX

Цвет

Черный

Внутренние отсеки

1 х 3,5”

2 х 2,5”

Слоты для карт расширения

2

Максимальная длина видеокарты

325 мм

Максимальная высота процессорного кулера

71 мм

Максимальная длина блока питания

150 мм

Предустановленный блок питания

Нет

Разъемы

1 x USB 3.0

1 x USB 3.1 Type-C

Предустановленные вентиляторы

-

Возможность установить вентиляторы

2 х 120-мм (верхняя панель)

2 х 120-мм (нижняя панель)

Возможность установить СВО

1 х 240 (верхняя панель)

Материалы

Передняя и задняя панели

Металл толщиной 1,93 мм (с краской)

Шасси

Металл толщиной 1,23 – 1,58 мм (с краской)

Левая и правая боковины

Закаленное стекло толщиной 3 мм

Верхняя крышка

Металл толщиной 1,58 мм (с краской)

Размеры корпуса (в скобках – собственные измерения)

273 х 169 х 340 мм

(285 х 168 х 355 мм)

Вес (собственные измерения)

4,570 кг

Страница продукта

QUBE A4

Упаковка и комплектация

QUBE A4

Корпус запечатан в привычную картонную коробку с простым оформлением. На ее гранях можно найти его схематическое изображение, название и спецификацию на украинском языке.

QUBE A4

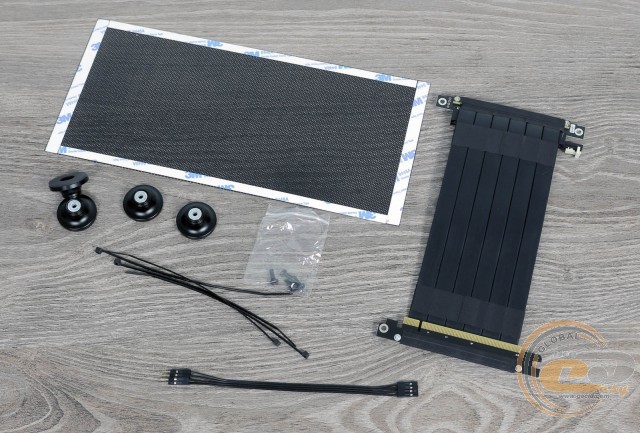

В комплект поставки входит:

  • набор винтов для крепления материнской платы, блока питания и накопителей
  • стяжки
  • пылевой фильтр на двухстороннем скотче
  • ножки
  • райзер для вертикальной установки видеокарты

Одним словом, есть все необходимое для сборки системы и вертикальной установки видеокарты.

Внешний вид

QUBE A4

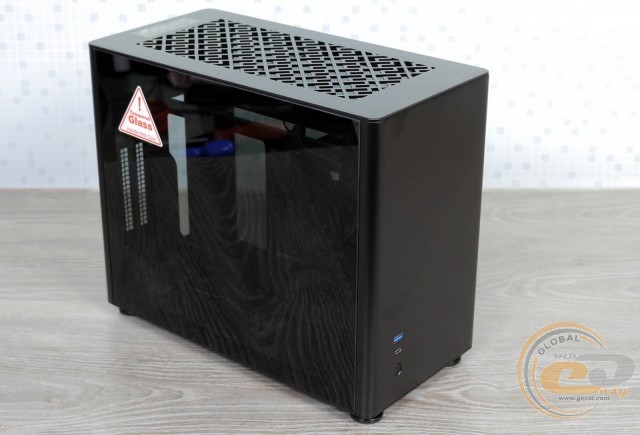

Внешне перед нами очень строгий корпус прямоугольной формы, без каких-либо дизайнерских изысков. QUBE A4 выглядит универсальным решением, которое впишется в любое рабочее место. Если черный цвет вам не по вкусу, то данная модель также предлагается в светло- и темно-серых вариантах.

QUBE A4

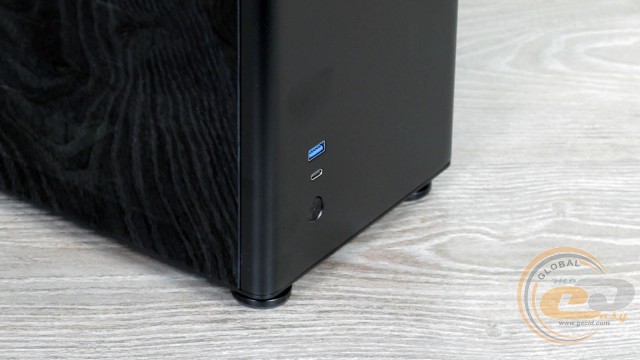

Внешние порты расположились на фронтальной панели. Хотя их всего два: по одному USB 3.0 и USB 3.1 Gen 1 Type-C. 3,5-мм аудиоразъемы отсутствуют, как и кнопка перезагрузки.

QUBE A4

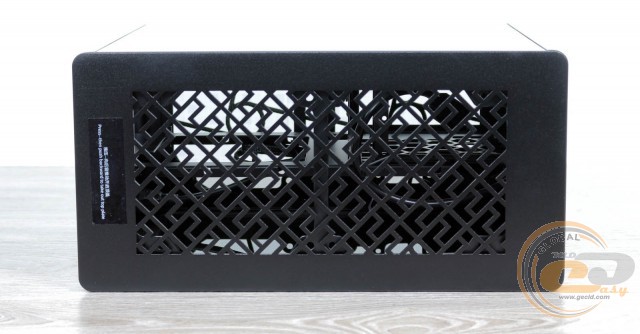

Съемная верхняя панель получила большое количество прорезей для доступа воздуха. Под ней вы сможете закрепить пару 120-мм вентиляторов либо 240-мм радиатор СЖО. По умолчанию пылевого фильтра на ней нет, но вы можете зафиксировать комплектный при помощи двустороннего скотча.

QUBE A4

Передняя панель представляет собой глухой лист металла. Он окрашен приятной на ощупь черной краской с шероховатой фактурой.

QUBE A4

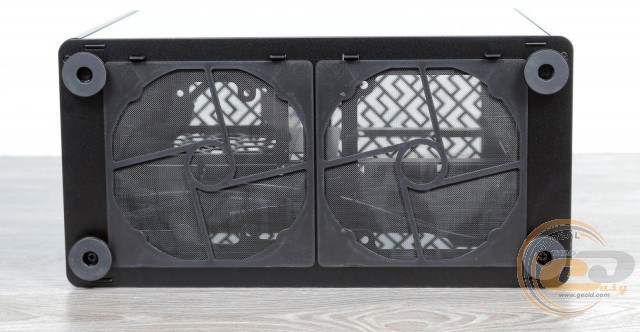

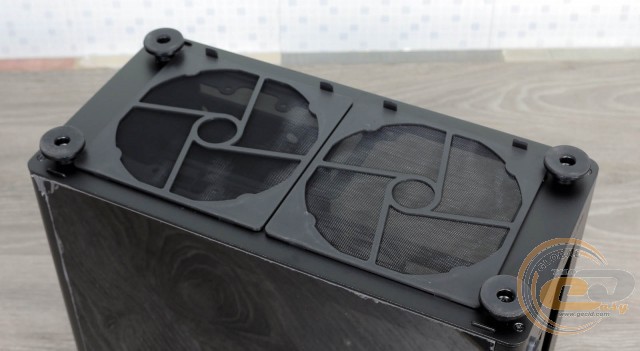

На дне корпуса находятся вентиляционные отверстия для доступа воздуха. Они прикрыты пылевыми фильтрами, которые легко снимаются, продуваются и моются.

QUBE A4

Также в наличии две пары съемных ножек высотой 13 мм. Они обеспечивают хорошую устойчивость на разных типах поверхности и достаточный приток воздуха в корпус.

QUBE A4

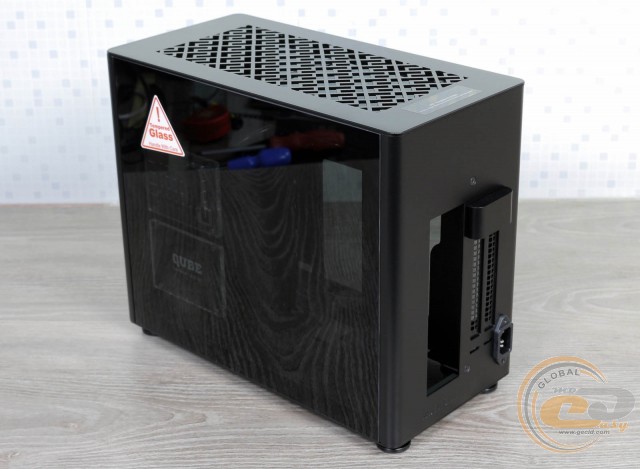

Тыльная часть QUBE A4 получила два вертикальных слота расширения с многоразовыми заглушками. В наличии есть общее прижимное крепление, которое фиксируется одним винтом с внутренней стороны. Рядом приютился вырез под интерфейсную панель материнской платы и разъем подключения питания.

QUBE A4

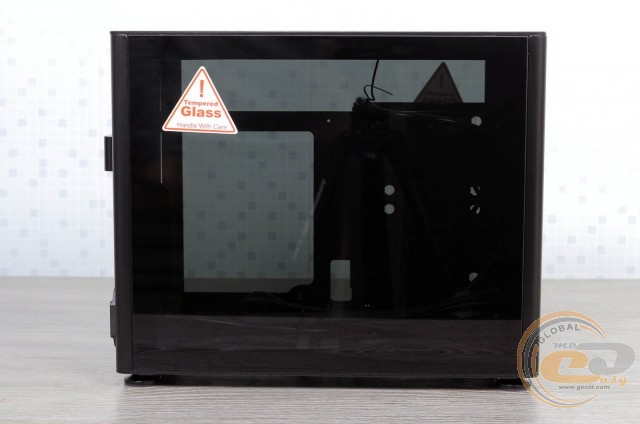

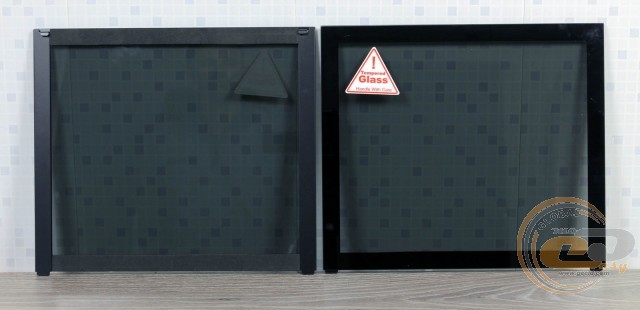

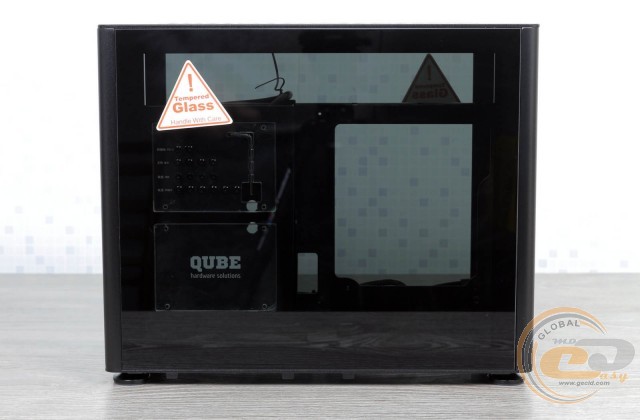

Левая и правая боковины созданы из затененных стеклянных панелей толщиной 3 мм, вставленных в металлические рамы. Они позволяют любоваться внутренними компонентами. Боковины фиксируются на своих местах без каких-либо винтов, за счет прижима верхней панели, которую нужно снимать для доступа к компонентам системы.

QUBE A4

В плане практичности все стандартно: на матовой краске слабо видны отпечатки, а вот стекло более маркое и требует соответствующего ухода.

Внутреннее устройство

QUBE A4

Для доступа внутрь QUBE A4 первым делом необходимо снять верхнюю панель. Она сдвигается в сторону тыльной части шасси и легко вынимается с посадочных мест.

QUBE A4

Далее, сняв боковые панели, мы добираемся до самого интересного – внутренней конструкции. Она разделена на две части при помощи поддона для материнской платы и кармана для блока питания, рядом с которыми уложены провода подключения питания и фронтальной панели.

QUBE A4

С обратной стороны кармана для БП предусмотрено два посадочных места для 2,5-дюймовых накопителей. Изначально они заняты пластиковыми панельками, в одной из которых поставляются крепежные винты и шестигранник – оригинальный и практичный подход.

QUBE A4

Внутри кармана, с его правой стороны, есть скоба для прикручивания блока питания. На рамку слева можно установить 3,5-дюймовый накопитель.

QUBE A4

В поддоне материнской платы предусмотрен большой вырез для удобной установки и демонтажа кулера CPU с опорной пластиной (backplate). Вторая половина поддона имеет ячеистую структуру для доступа воздуха к вентилятору блока питания.

QUBE A4

Перейдем к процессу сборки. Корпус поддерживает материнские платы лишь формата Mini-ITX. Для тестирования мы использовали модель ASUS ROG STRIX B550-I GAMING. Производитель рекомендует первым делом устанавливать вентиляторы либо радиатор СВО, и только потом монтировать блок питания и материнку.

QUBE A4

Затем подключаем комплектный райзер для вертикального монтажа видеокарты. С совместимостью с габаритными моделями у корпуса полный порядок, ведь поддерживаются решения длиной до 325 мм.

QUBE A4

Мы использовали Palit GeForce RTX 2060 SUPER GP OC, которая встала без каких-либо проблем, поскольку является достаточно компактным решением по современным меркам. Хотя в этот корпус явно просится вариант с более стильным кожухом системы охлаждения и с подсветкой. Иллюминацией вы сможете любоваться через прозрачную боковую панель.

QUBE A4

Высота процессорного кулера ограничена отметкой в 71 мм. Поэтому поместить боксовый кулер AMD Wraith Prism в корпусе QUBE A4 можно, но придется снять с него вентилятор. Об эффективном охлаждении в таком случае придется забыть.

QUBE A4

Оптимальной же для такого кейса будет система водяного охлаждения, ведь высота водоблока как раз меньше 71 мм. При желании можно подобрать и воздушное охлаждение, но придется хорошенько поискать модель с подходящими параметрами.

Мы же установили двухсекционную водянку ASUS TUF Gaming LC 240 RGB, хотя для охлаждения AMD Ryzen 5 3600X достаточно и односекционного решения. А чтобы проще отслеживать эффективность охлаждения компонентов, увеличили нагрев процессора путем его разгона с поднятием напряжения до 1,36 В.

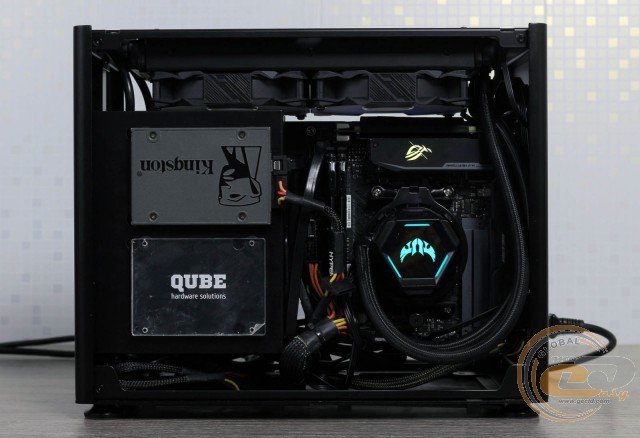

QUBE A4

Кабели внутри QUBE A4 имеют достаточную длину, чтобы аккуратно провести их к материнской плате, а вот укладывать их не очень удобно из-за компактных габаритов корпуса.

QUBE A4

Если все делать правильно и по инструкции, то особых проблем со сборкой у вас не возникнет, разве что кабели со стороны видеокарты так и не удалось уложить максимально аккуратно. Возможно, у вас это получится лучше.

Тестирование

Процессор

AMD Ryzen 5 3600X (6/12 x 3,8 – 4,2 ГГц, TDP 95 Вт) @ 4,2 ГГц при 1,36 В

Материнская плата

ASUS ROG STRIX B550-I GAMING (Soket AM4, AMD B550, DDR4, Mini ITX)

СЖО

ASUS TUF Gaming LC 240 RGB

Оперативная память

2 x 8 ГБ DDR4-2666 HyperX Fury (KHX2666C15D4/8G)

Видеокарта

Palit GeForce RTX 2060 SUPER GP OC

Накопитель

HyperX Fury 240 ГБ (SHFS37A/240G)

Блоки питания

SilverStone SST-ST45SF, 450 Вт, SFX

Термопаста

Cooler Master HTK-002

QUBE A4 поставляется без пропеллеров. В нашем случае вентиляторы СЖО будут выбрасывать горячий воздух за пределы корпуса, улучшая температурный режим внутри. При желании можно установить еще две 120-мм вертушки на нижней панели. Температура воздуха внутри помещения была 22°С.

QUBE A4

QUBE A4

QUBE A4

При максимальной нагрузке (MSI Kombustor + Fur Mark) наибольшая разница между открытым стендом и корпусом достигла 15°С для видеокарты и процессора, а также 7°С для накопителя. А вот температура чипсета на материнской плате была ниже в корпусе на 3°С, чем в открытом стенде.

В целом обошлось без перегрева и троттлинга – процессор и видеокарта могут работать на пике своих возможностей даже в таком компактном корпусе. Для более мощных комплектующих лучше добавить еще два вентилятора снизу.

Итоги

QUBE A4

QUBE A4 является любопытным корпусом под материнские платы формата Mini-ITX. К его основным достоинствам отнесем наличие двух стеклянных боковых панелей, качественное шасси с отличной обработкой граней, строгий лаконичный дизайн, возможность установки длинных видеокарт, а также поддержку USB Type-C и достаточное количество прорезей для циркуляции воздуха.

При установленной СЖО не возникло никаких проблем с температурой внутренних компонентов. Внутри можно закрепить четыре 120-мм вентилятора на верхней и нижней панелях, хотя 240-мм радиатор СЖО поместится только вверху. Причем его или вертушки следует устанавливать в первую очередь, еще до монтажа материнской платы.

Посетовать можно лишь на отсутствие аудиовыходов и хотя бы пары вентиляторов в комплекте. В остальном QUBE A4 вопросов не вызывает, разве что цена может показаться высоковатой. Напомним, что приобрести его можно за 3960 грн.

Достоинства:

  • строгий дизайн;
  • прозрачные боковые стенки из закаленного стекла;
  • пылевые фильтры в комплекте;
  • высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
  • хорошая совместимость с габаритными видеокартами;
  • внешний интерфейс USB Type-C.

Особенности:

  • отсутствие аудиоразъемов.


Автор: Константин Шорохов

Выражаем благодарность интернет-магазину Artline за предоставленный для тестирования корпус.
