Обзор корпуса Sunbeamtech Trio

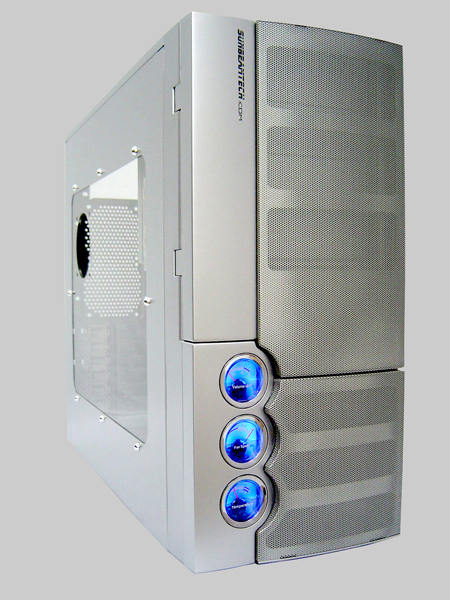

Продолжаем поиск корпуса, который стал бы украшением нашего интерьера и теперь рассмотрим очередной, может не совсем новый хит от компании Sunbeam Company корпус Trio. Корпус оснащен тремя дополнительными индикаторами с подсветкой, отсюда и происходит его название. Это единственная серия корпусов компании Sunbeam с дополнительными индикаторами, а из моделей других производителей мы уже рассматривали корпус Raidmax SIRIUS, так что любителям измерений и красивой индикации уже будет, с чем сравнить. Корпуса серии «Trio» представлены в трех цветовых вариантах: черном, серебряном и черно-серебряном.

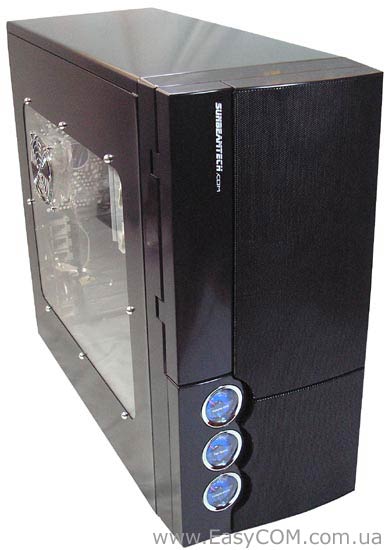

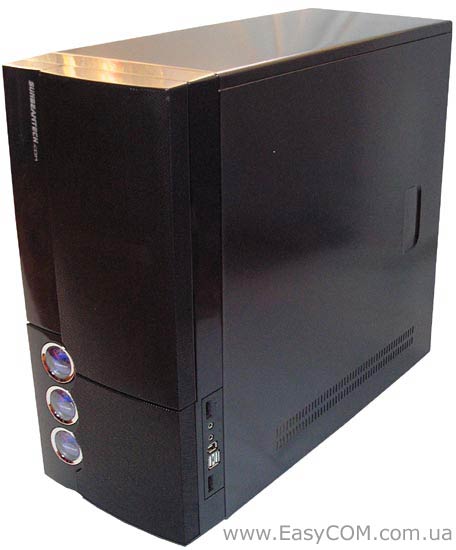

Внешний вид корпуса Sunbeam Trio

Мы же рассмотрим черную модификацию.

Смотрим на спецификацию:

Корпус упакован в стильную черную картонную коробку с ручкой для переноски, на которой представлен внешний вид передней панели серебряной модификации корпуса. Внутри коробки корпус, как принято, обернут в полиэтилен и зафиксирован пенопластом.

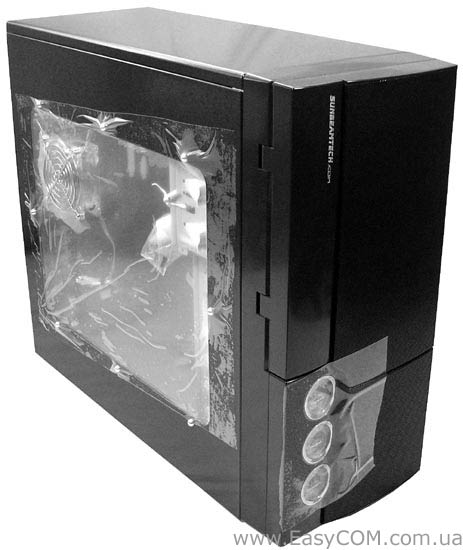

Акриловое стекло и индикаторы оклеены полиэтиленом, который оберегает их поверхность от царапин. Главной тематикой внешнего вида корпуса является дизайн акустических стереосистем. По этой причине, корпус оснащен индикатором уровня громкости, а основным элементом декора является металлическая сетка, которая используется обычно для защиты динамиков различных магнитол и стереоситем. С левой стороны передней панели контрастно нанесено название web-страницы компании «Sunbeamtech.com».

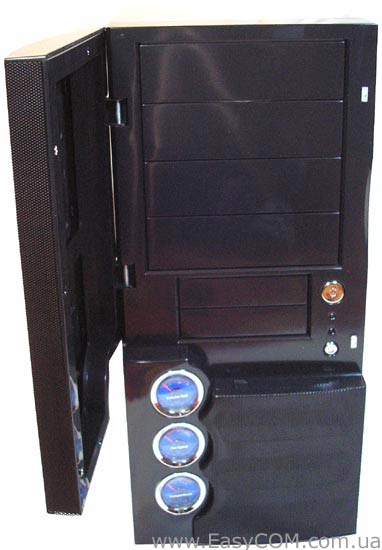

Доступ к отсекам внешних устройств и кнопкам закрыт дверцей. Дверца очень легкая, она состоит из пластикового каркаса и металлической сетки. На  пластиковой передней панели есть четыре отсека для устройств 5,25" и для двух внешних  устройств 3,5". С правого края возле отсеков для 3,5" устройств расположены большая кнопка Power и маленькая кнопочка Reset, а между ними находятся два стандартных светодиодных индикатора: «работа компьютера» и «активность жестких дисков».

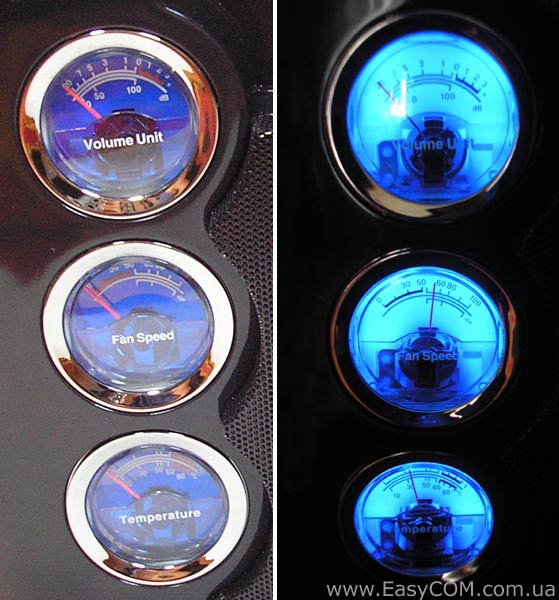

В нижней части передней панели находятся три аналоговых измерителя с синей подсветкой. Расскажем о них всех по порядку. Самый верхний индикатор – это измеритель уровня звукового сигнала. Что бы ясно представить, как работает индикатор уровня звукового сигнала, нужно вспомнить индикаторы, которыми оснащались стерео системы советского времени. Но не подумайте, что этот индикатор активизируется только при подключении наушников, он постоянно активен, а его чувствительность подстраивается верхним регулятором возле разъемов быстрого доступа. По середине находится индикатор скорости вентилятора. Его показания выражаются в процентах от максимально возможного напряжения питания вентилятора (12 В). По своей сути, он отражает настройку вентилятора, которая задается пользователем при помощи нижнего регулятора на панели разъемов быстрого доступа. Изменять скорость (напряжение питание) вентилятора можно от 50% до 100%. Но нужно отметить, что скорость регулируемого вами вентилятора будет зависеть и от показания датчика температуры. Система регулирования вносит свои коррективы, увеличивая скорость вентилятора при повышении температуры. Проводя небольшое наблюдение во время тестирования корпуса, оказалось, что при достижении 40 градусной температуры внутри корпуса скорость вращения вентилятора увеличивалась до максимальной величины и уже совершенно не изменялась ручным регулятором. Самый нижний индикатор – это измеритель температуры. Измерение осуществляется от +10?С до +100?С при помощи датчика температуры.

Панель разъемов быстрого доступа располагается сбоку передней панели в нижней ее части, она включает: два разъема USB, два Audio порта (наушники и микрофон) и порт IEEE 1394. Кроме этого рядом с портами вверху установлен регулятор изменяющий чувствительность индикатора уровня громкости звука, а внизу регулятор скорости вращения вентилятора. Правая боковая панель полностью металлическая, снизу сделан небольшой ряд вентиляционных отверстий, а сзади расположена ручка для удобного снятия

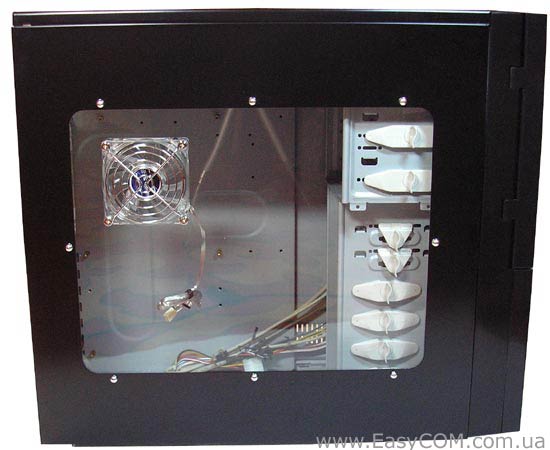

Увы, но левая боковая панель, как часто бывает у панелей с окном, не оснащена такой ручкой. Поэтому, что бы ее снять пришлось немного постараться, потому как сама панель сидела довольно туго. Напротив предполагаемого места расположения процессора поставлен 80 мм вентилятор с синей подсветкой и 3-контактным разъемом питания, который по всей видимости и предполагается подключить к корпусному регулятору скорости.

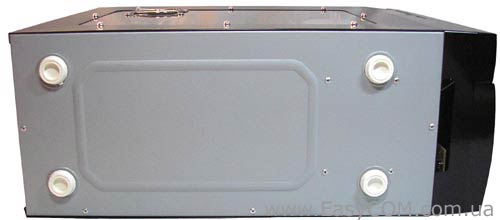

Снизу к корпусу приклеены ножки на резиновой основе.

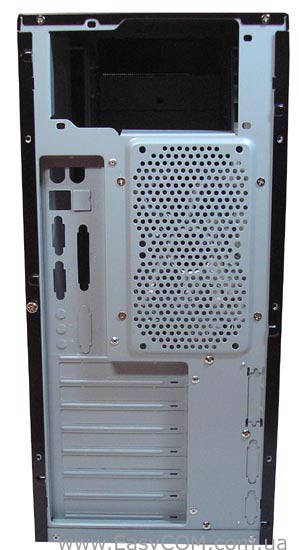

Задняя панель имеет стандартный вид. Заметно отсутствие блока питания, монтажные отверстия сделаны для установки одного 120 мм  или двух 80 мм вентиляторов. Каждая боковая панель крепятся при помощи одного ручного винта.

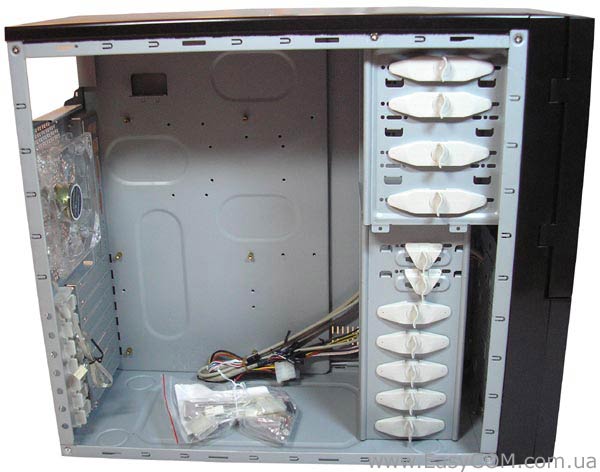

Внутри имеется достаточно пространства. Сразу обращает внимание хорошая обработка кромок, углов и поверхностей. В корпусе лежал небольшой пакет с инструкцией, заглушкой, двумя переходниками между разъемами питания вентиляторов, спикер и набором крепежных винтов.

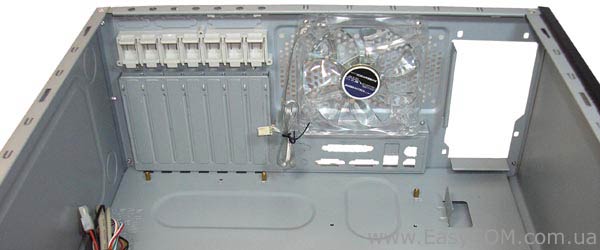

На задней панели установлен очень тихий  прозрачный 120 мм вентилятор Sunbeamtech DF1202512 SELI (12, B; 0,16 A) без подсветки, работающий на выдув. Заглушку от разъемов материнской платы и семь заглушек карт расширения придется выламывать.

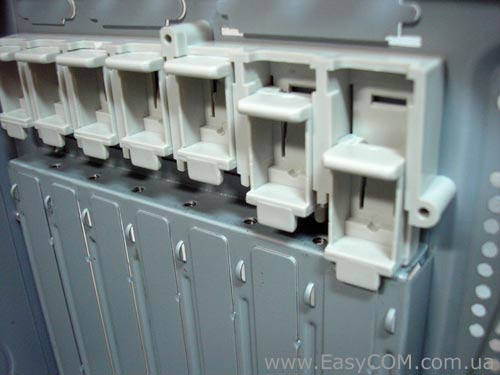

Для фиксирования плат расширения сделаны специальные защелки. Сначала, только увидев, данную конструкцию, и немного опробовав ее в работе, показалось, что это очень добротный механизм без явных недостатков. Но приступив к сборке тестового стенда, казалось бы, отличная система крепления показала свои не лучшие стороны. Само крепление мешает вставить карту расширения в слот. Устанавливая видеокарту, пришлось очень долго под разными углами пытаться вставить ее, хотя бы, возле слота, а потом уже вставить непосредственно в него. Потому что металлический прижимной «козырек» видеокарты, при попытке вставить ее, упирался прямо в защелки. Что касается качества фиксации, то оно на высоте. Если вам, все же, не понравится такой фиксатор, то его можно будет снять и пользоваться обычными винтами.

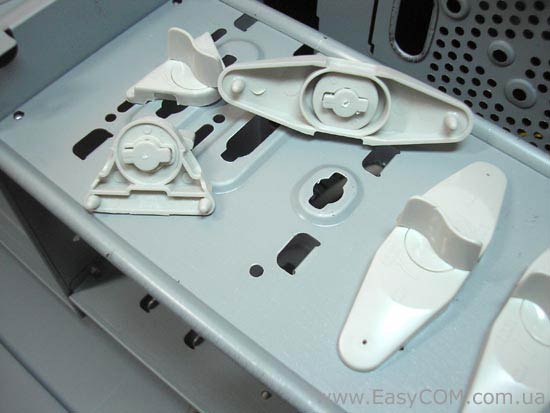

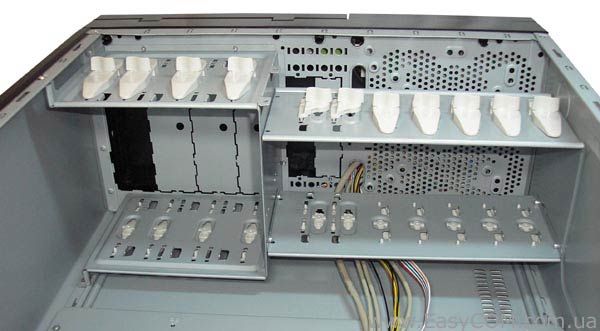

В корпусе может разместится пять устройств 5,25" , два внешних 3,5" устройства и четыре 3,5" - в корзине для жестких дисков. Все отсеки оборудованы безвинтовым креплением в виде съемных фиксаторов. Фиксаторы отличаются по типу и поэтому подписаны к каким отсекам они подходят. Что бы закрепить устройство необходимо расположить его в отсеке, и попасть двумя штырями в отверстия для винтов, после чего повернуть ручку в центре на пол оборота. Опять таки, крепления имеют довольно неудачную конструкцию, потому что плохо прижимают устройства, т.е. только обеспечивают их «удержание» в слоте. Этот факт очень легко может явиться причиной ненужного шума, возникающего во время работы устройств. Но, при желании, вы всегда сможете прибегнуть к помощи обычных винтов.

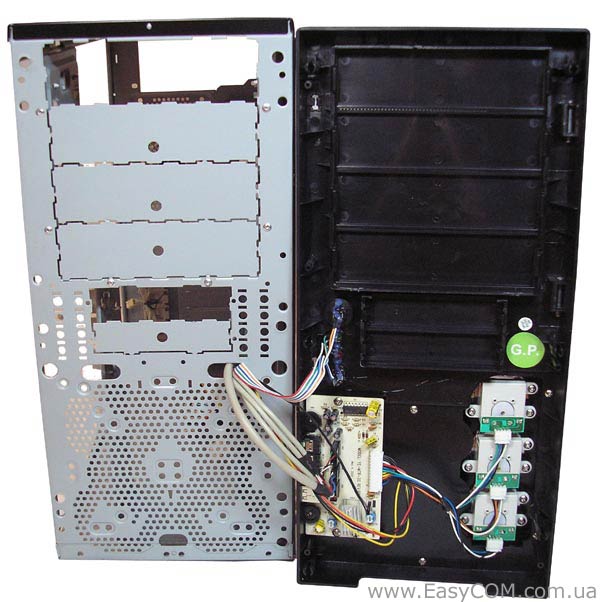

Передняя панель держится на шести защелках. Верхние отсеки для устройств 5,25" и 3,5" не имеют заглушек, во всех остальных отсеках их придется выламывать. На передней панели можно будет установить один 120 мм вентилятор или четыре 80 мм. Печатная плата с электронными компонентами изнутри прикреплена к передней панели. Схема измерения и регулирования построена на операционных усилителях (микросхема LM324N), а силовое звено цепи регулирования напряжения питания вентиляторов охлаждается небольшим алюминиевым радиатором.

Для того, чтобы подключить питание схемы измерителей и подсветки, нужно подсоединить разъем для периферийных устройств с надписью «INPUT DC12V» к соответствующему разъему блока питания. Корпусные вентиляторы подключаются к разъему для периферийных устройств с маркировкой «Output 0.3 A 2 FAN MAX 0.6 A». Так как оба корпусных вентилятора имеют 3-pin разъем, то присоединять их нужно через переходники, которые идут в комплекте с корпусом. А чтобы подключить разъемы от панели быстрого доступа к материнской плате, провода нужно будет присоединять к разъемам «попиново».
