Обзор и тестирование корпуса Vinga CS401B: жизнь без видеокарты

22-12-2018

Внутреннее устройство

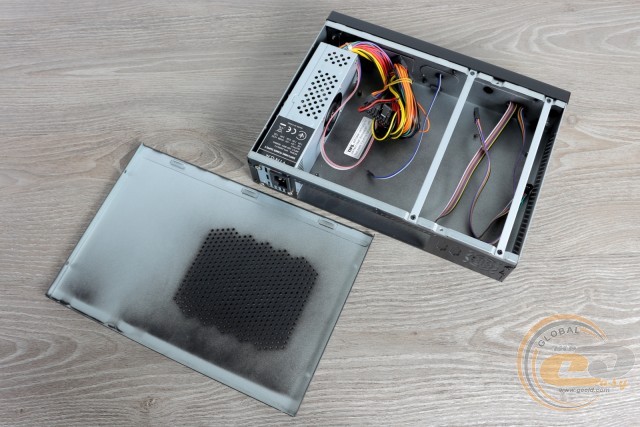

Открутить всего один винтик и сдвинуть верхнюю крышку в тыл – этих двух шагов вполне достаточно, чтобы добраться до внутренностей новинки.

Vinga CS401B

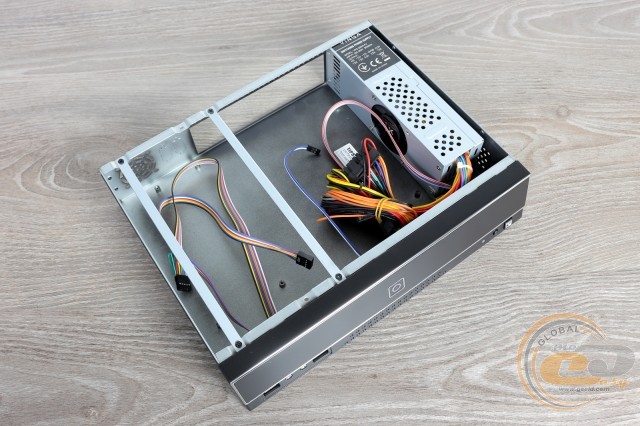

Если внешне Vinga CS401B полностью покрыта черной краской, то внутри видна экономия. Причем выглядит это далеко не лучшим образом – так и хочется сходить на рынок за баллончиком.

Vinga CS401B

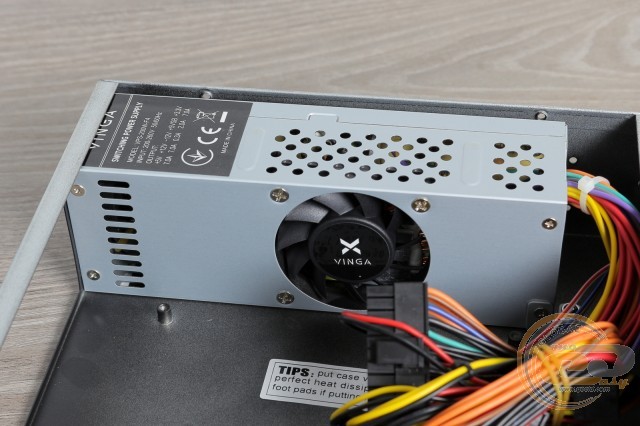

Поскольку корпус поставляется с предустановленным блоком питания, то внутренний осмотр начнем именно с него.

На официальном сайте форм-фактор источника Vinga VPS-200W-F4 не указан, и это не удивительно. При размерах 190 х 60 х 55 мм он близок к решениям формата TFX (175 x 85 x 65,2), однако лишние сантиметры последних явно будут мешать совместимости. Еще один компактный форм-фактор 1U предполагает меньшую высоту (40 мм). Следовательно, комплектный БП по своим габаритам является нестандартным, из-за чего заменить его можно будет только на аналогичный. К слову, в рознице такое устройство стоит $25, то есть свыше 70% от общей стоимости корпуса.

Vinga CS401B

Теперь о его возможностях. Хотя в названии имеется отметка «200W», а на сайте производителя указана соответствующая мощность, сведения на наклейке не подтверждают данной информации. Так, самая востребованная линия +12В предоставляет только 7 А тока, то есть 84 Вт мощности. Более мелкие каналы +5В и +3,3В выдают 35 и 23 Вт соответственно. То есть даже в сумме мы получаем лишь 142 Вт при одинаковой нагрузке по каждой линии. Так что о подключении дискретной видеокарты даже начального уровня речь не идет.

Согласно наклейке, источник может работать при входном напряжении от 200 до 260 Вт. Обдув осуществляет 55-мм вентилятор. Поскольку защитная решетка здесь не предусмотрена, то при сборке следует убедиться, что близлежащие кабели не будут мешать его вращению.

Vinga CS401B

В столь бюджетном решении не удивительно видеть обычные круглые провода – благо, они привычного калибра 18 AWG. Разъемов здесь немного – в самый раз под данный корпус.

Типы разъемов

Количество

Длина проводов до разъема (разъемов), см

20+4-контактный ATX

1

30

4-контактный ATX12V

1

35

SATA + PATA + FDD

1

40-55-75

Длины кабелей для подключения передней панели также вполне достаточно для столь компактного решения:

Наименование

Длина, см

USB 2.0

35

HD Audio

35

Кнопки и индикаторы

30

Vinga CS401B

Большим преимуществом Vinga CS401B является поддержка материнских плат формата microATX шириной до 200 мм. Именно такими размерами обладают бюджетные решения, которые в данном корпусе будут смотреться очень кстати. При желании сюда можно установить и более компактные Mini-ITX-модели, которые, впрочем, обычно более дорогие.

Vinga CS401B

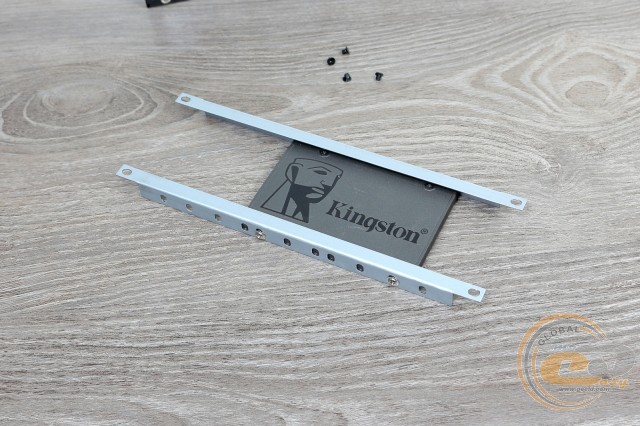

Достаточно ли всего по одному разъему SATA и PATA от блока питания? Не переживайте – хватит, да еще и останется. Внутри столь компактного корпуса поместится всего один накопитель формата 3,5" либо 2,5", который крепится при помощи двух съемных направляющих.

Vinga CS401B

Поэтому неудивительно, что привычных слотов расширения на тыльной стенке нет – носитель просто не позволит их использовать. Учитывая скромные возможности дисковой подсистемы, мы советуем присмотреться к материнским платам с разъемом M.2 Socket 3. Это позволит использовать в системе два накопителя либо оставить задел для увеличения суммарной емкости.

Vinga CS401B

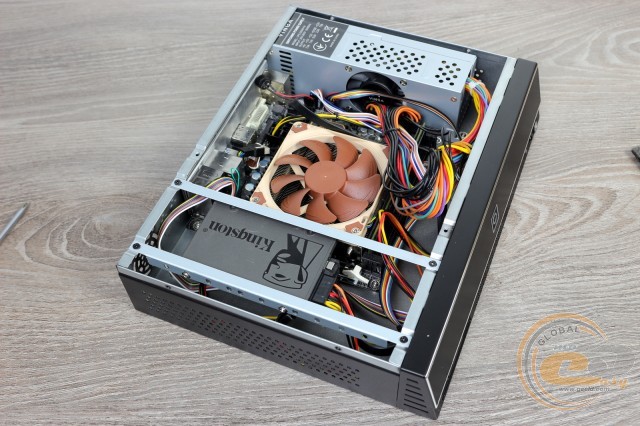

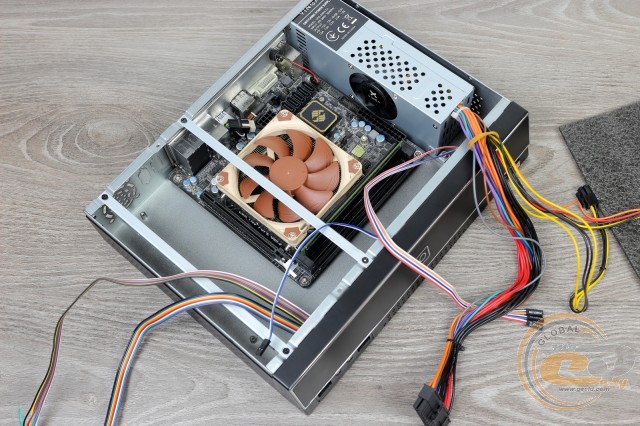

Перфорацию над материнской платой следовало бы сделать побольше для лучшего захвата воздуха процессорным кулером – в нашем случае он немного перекрывался. Кстати, его высота не должна превышать 50 мм. А если бы видеокарту все-таки удалось впихнуть, то ее длина могла бы составить 200 мм.

Vinga CS401B Vinga CS401B

Несмотря на низкий ценник и использование 0,7-мм стали, корпус является достаточно крепким. Да и каких-либо огрехов, связанных с качеством сборки, мы не обнаружили.

Тестирование

Процессор

Intel Core i7-4770K (Socket LGA1150, 3,5 ГГц, L3 8 МБ)

Turbo Boost: enable

Кулер

Noctua NH-L9i

Материнская плата

ECS Z97I-DRONE (Mini-ITX, Socket LGA1150)

Оперативная память

1 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

SSD

Kingston SA400S37/240G

Блок питания

VINGA WPS200W F4

Термопаста

Noctua NT-H1

Vinga CS401B

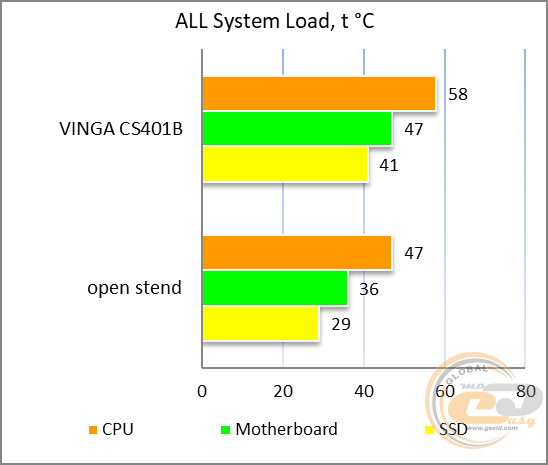

Согласно показаниям ваттметра, нагрузка на входе составляла 65 Вт. Создавалась она при помощи графического бенчмарка Unigine Heaven.

Vinga CS401B

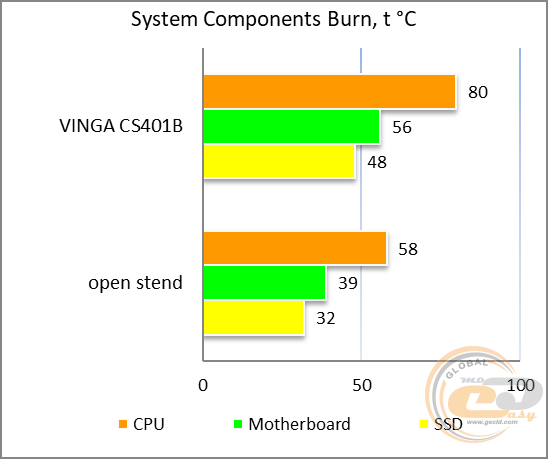

При втором тесте нагрузка повысилась до 90 Вт.

В обоих случаях комплектующие были далеки от перегрева. Учитывая применение 91-ваттного процессора, это весьма важно. Ведь в реальности сюда будут устанавливаться модели уровня AMD Athlon 200GE, AMD Ryzen 3 2200G, Intel Pentium G5400 и Intel Pentium G5500, которые обладают более скромным энергопотреблением. Да и если блок питания справился с Core i7, то младшие модели ему явно будут «по зубам».

Для SSD и HDD нагрев до 48°C также вполне приемлем – рабочий диапазон современных накопителей обычно ограничивается отметкой в 60-70°C.

Итоги

Если желаете собрать недорогой компактный ПК, то корпус Vinga CS401B в этом поможет. Во-первых, совместимость с платами формата microATX шириной до 200 мм позволяет использовать даже самые бюджетные решения. Во-вторых, имеется уже предустановленный блок питания, который, как и сам корпус, рассчитан на конфигурации с не самым мощным процессором и вовсе без видеокарты. Зато с ЦП уровня AMD Ryzen 3 2200G или Intel Pentium G5500 проблем не будет – это касается как питания, так и температурных показателей.

Естественно, из-за небольших размеров некоторых ограничений не избежать. Так, в Vinga CS401B невозможно использовать видеокарты или любые другие устройства в слоты расширения PCIe. Также внутри поместится всего один накопитель формата 3,5″ или 2,5″, поэтому не пожалейте средств на материнскую плату с разъемом M.2 Socket 3. В качестве фронтальных интерфейсов здесь все еще применяются USB 2.0. Но самое грустное, с чем мы столкнулись, – это использование блока питания нестандартных размеров. А значит в случае поломки придется либо что-то колхозить, либо покупать аналогичный источник Vinga VPS-200W-F4 за $25. Да и его мощность очень далека от заявленных 200 Вт, хотя с системой на Intel Core i7 он таки справился.

А какие недочеты и ограничения лично вы готовы простить корпусу с ценником всего $35? Ждем на конструктивные (и не очень) комментарии под обзором.

Достоинства:

  • практичная и довольно компактная конструкция с возможностью горизонтальной и вертикальной ориентации;
  • хорошее качество сборки шасси, обработки кромок панелей и окраски;
  • поддержка материнских плат формата Mini-ITX и microATX (размеры до 245 х 200 мм);
  • предустановленный БП;
  • достойные температурные показатели компонентов при нагрузке;
  • возможность установки одного 3,5″ или 2,5″ накопителя;
  • простота сборки системы.

Особенности:

  • на передней панели нет ни одного USB 3.0.

Недостатки:

  • специфические размеры источника питания со всеми вытекающими.


Автор: Олесь Пахолок

Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования корпус.
