Обзор и тестирование корпуса Vinga Vanguard: строгий авангард
15-10-2018
Внутреннее устройство

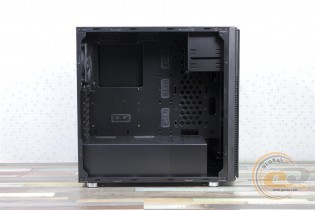

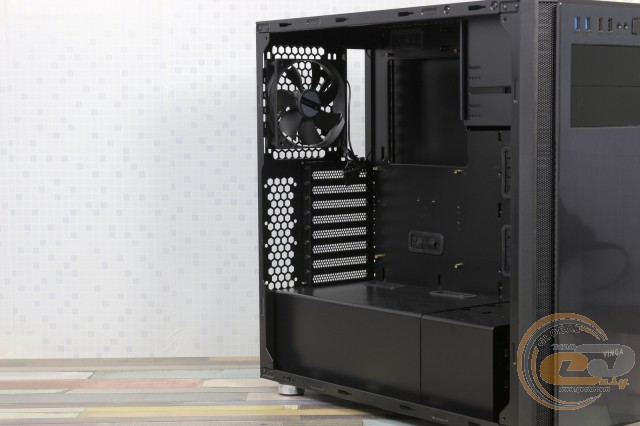

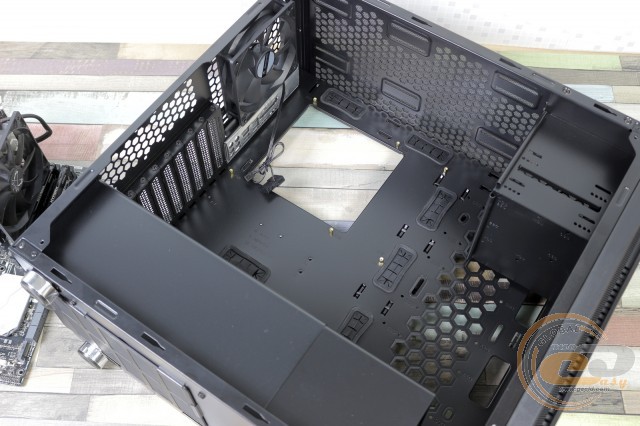

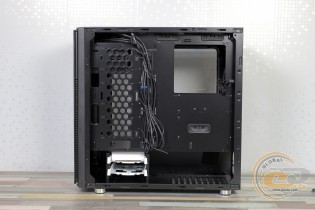

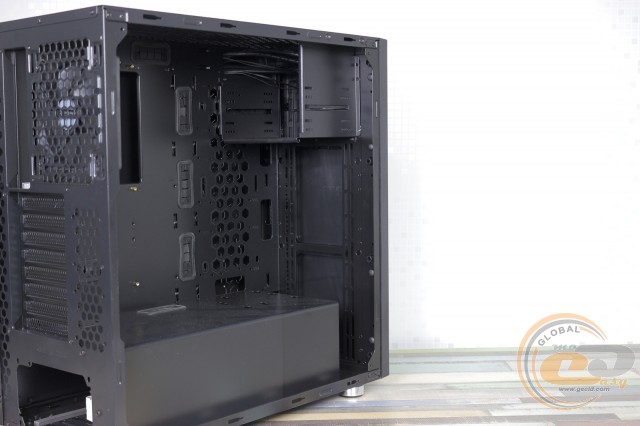

Если экстерьер Vinga Vanguard тяжело назвать авангардным, то интерьер вполне подходит под этот стиль. Все благодаря большому внутреннему пространству. Используется привычный двухсекционный дизайн. Внизу, под съемным стальным кожухом, располагается блок питания и корзина для накопителей. Отсек для материнской платы находится сверху. Впереди есть съемная корзина для двух 5,25-дюймовых устройств. Вырез в поддоне материнской платы поможет установить процессорный кулер с опорной пластиной (backplate), без демонтажа самой платы. Для укладки проводов есть шесть отверстий, оборудованных силиконовыми мембранами, а также ряд проушин. Компоновка очень напоминает Vinga Sigurd.

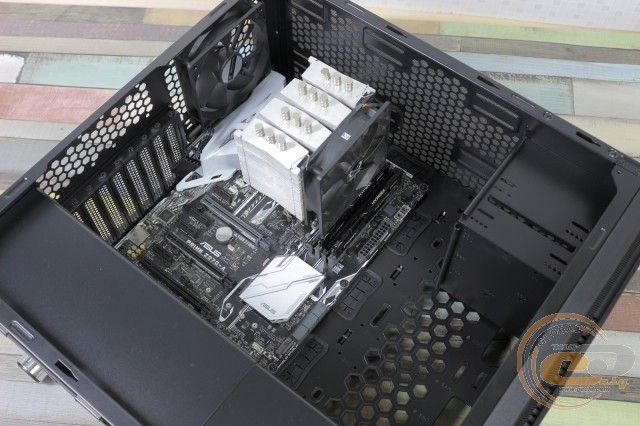

Материнская плата устанавливается на стандартные стойки из комплекта поставки. Поддерживаются следующие форм-факторы: ATX, microATX и Mini-ITX.

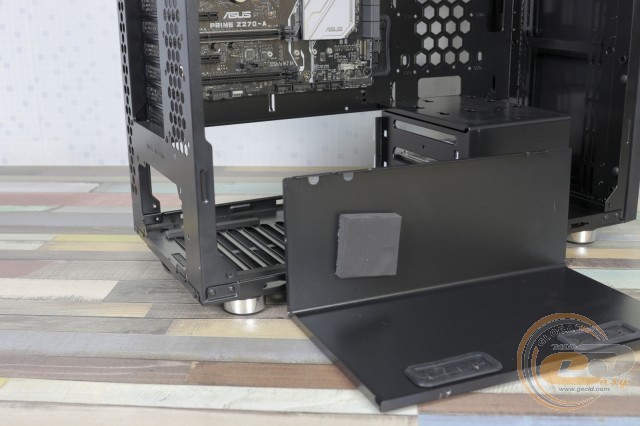

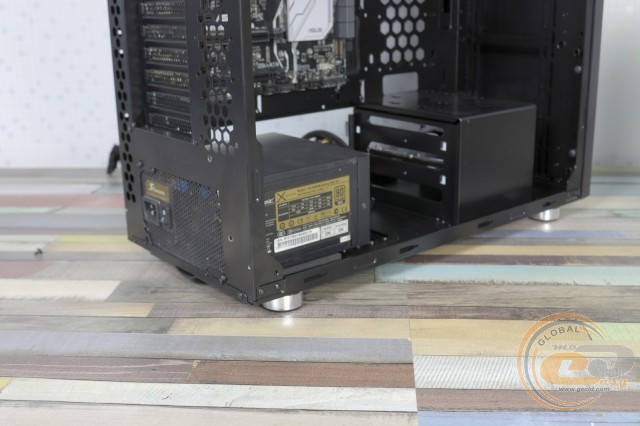

Посадочное место блока питания оборудовано антивибрационными прокладками, а крепление осуществляется комплектными винтами. Согласно нашим замерам, максимальная длина БП составляет 230 мм. При этом остается порядка 40 мм под укладку проводов.

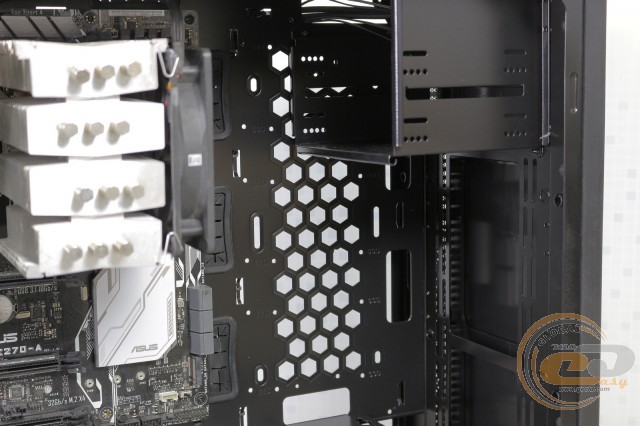

В стоковом состоянии Vinga Vanguard может принять три 2,5-дюймовых и два 3,5-дюймовых накопителя. Для 3,5” используются две раздвижные пластиковые салазки в поперечно расположенной корзине с безвинтовым креплением. Сюда же можно установить 2,5” модели, но придется использовать отвертку. Для мелких накопителей найдется два места на поддоне, справа от материнской платы, и еще одно на крышке корзины HDD. На ней же легко закрепить и обычный жесткий диск. При особом желании последний можно положить на дно корзины и закрепить винтами справа.
Если удалить корзину для 5,25-дюймовых устройств, то можно закрепить еще один 2,5-дюймовый накопитель.

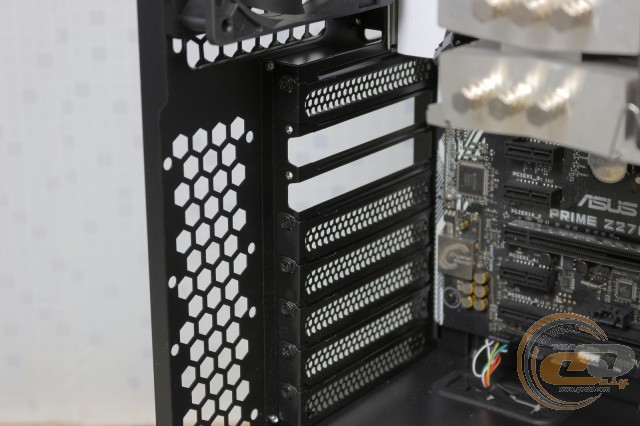

Заглушки слотов расширения − многоразовые. Система безвинтового крепления не предусмотрена − нужно использовать обычные винты.

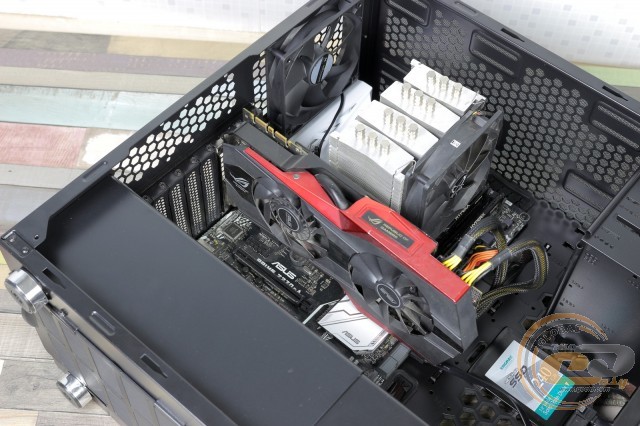

Без каких-либо ухищрений в корпус поместятся видеокарты длиной до 435 мм и процессорные кулеры высотой до 181 мм.

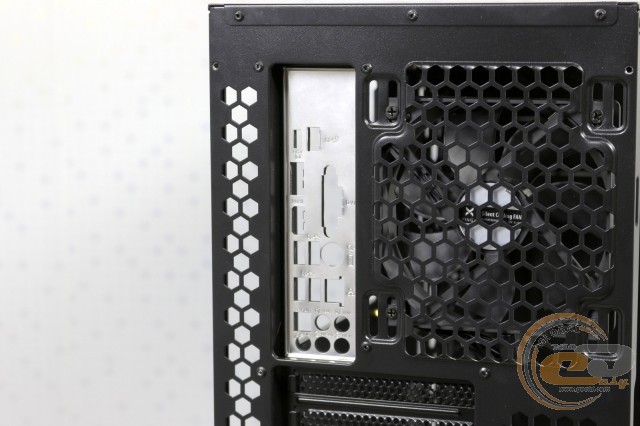

Внутри Vinga Vanguard предустановлен всего один простенький 120-мм вытяжной вентилятор, который работает на скорости 1200 об/мин. Для его подключения используется 3-контактный разъем на материнской плате либо коннектор PATA на блоке питания.
Направляющие в виде рельс в передней части шасси позволяют закрепить две 120- / 140-мм вертушки или радиатор СВО размером до 280 мм.
Под потолком предусмотрены посадочные места для трех 120- / 140-мм вентиляторов. Тут же сможете разместить радиатор СВО длиной до 360 мм.

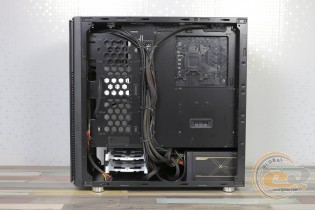

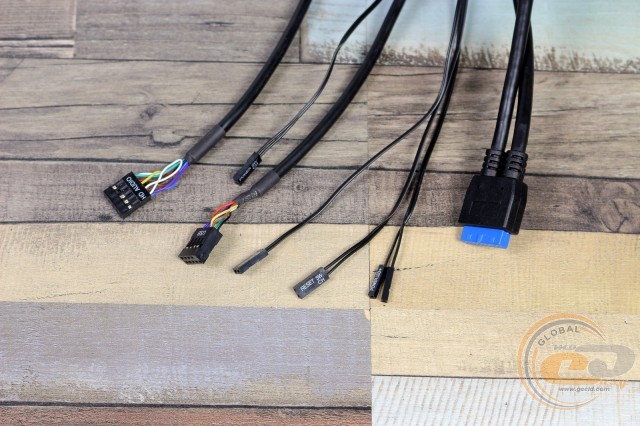

Идущие от передней панели кабели имеют достаточную длину, чтобы аккуратно провести их к материнской плате.
Наименование |
Длина, см |
USB 3.0 |
75 |
USB 2.0 |
90 |
HD Audio |
90 |
Кнопки и индикаторы |
85 |

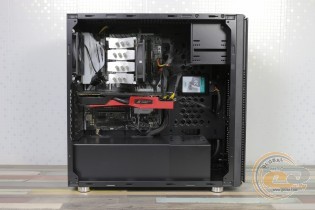

Благодаря продуманной конструкции и большому внутреннему пространству сборка внутри Vinga Vanguard проходит без сучка и задоринки. Что касается качества изготовления и жесткости конструкции, то у нас не возникло даже малейших замечаний.

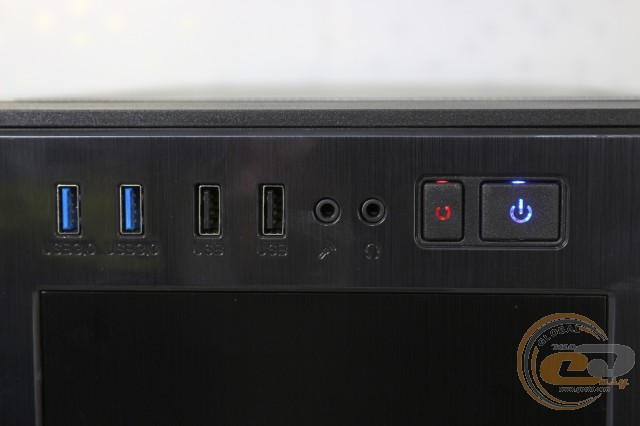

Световые индикаторы имеют умеренную яркость и в темное время суток не раздражают.
Тестирование
Процессор |
Intel Core i7-7700K (Socket LGA1151, 4,2 ГГц, L3 8 МБ) |
Кулер |
Scythe Mugen 3 |
Материнская плата |
ASUS PRIME Z270-A (ATX, Socket LGA1151) |
Оперативная память |
2 x 4 ГБ DDR4-2400 HyperX Fury (HX424C15FBK2/16) |
Видеокарта |
ASUS GeForce GTX 980 MATRIX PLATINUM 4GB GDDR5 |
SSD |
KINGMAX SME35 HYPERLINK |
Блок питания |
Seasonic X-560 Gold (SS-560KM Active PFC, ATX, 560W) Chieftec SFX-250VS, 250W |
Термопаста |
Noctua NT-H1 |
Корпус Vinga Vanguard тестировался в стандартной конфигурации, то есть с одним предустановленным вентилятором на выдув, который работал на своих законных 1200 об/мин.

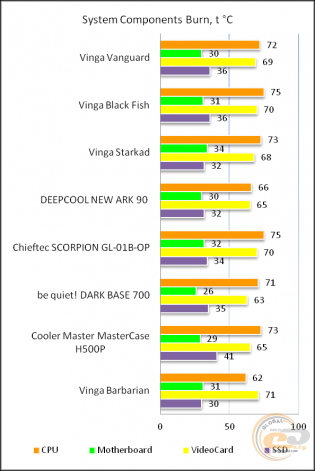

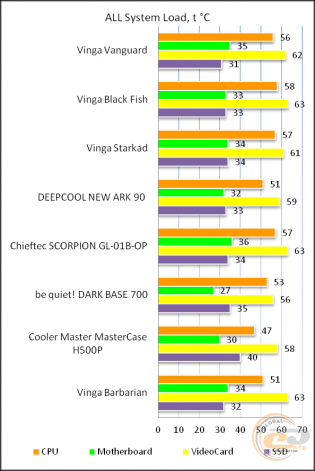

Диаграмма «All System Load» отображает нагрев компонентов после 30 минут 3DMark Fire Strike в режиме Ultra (разрешение 4K). А режим «System Component Burn» демонстрирует температуры при нагрузке приложениями AIDA64 (Stress CPU и FPU) и MSI Kombustor в течение 15 минут.
Большое внутреннее пространство обеспечивает свободную циркуляцию воздуха внутри, поэтому видим очень комфортные температурные показатели комплектующих. Результаты сопоставимы с более дорогим Vinga Starkad. То есть даже в стоковом состоянии на базе Vinga Vanguard можно смело собирать производительный компьютер с одной видеокартой, а с добавлением парочки вертушек − и подавно.
Итоги
Vinga Vanguard – это очередной просторный Full Tower-корпус со строгим внешним видом и продуманной конструкцией. Он использует современную двухсекционную компоновку, обладает достаточной вместимостью для самых габаритных комплектующих и позволяет организовать массивное воздушное или водяное охлаждение. И на все это можно будет любоваться через боковое акриловое окно. Отдельно стоит упомянуть хорошую защиту от пыли благодаря легкосъемным фильтрам на ключевых местах. Даже с одним вытяжным вентилятором новинка обеспечивает комфортные температуры для высокопроизводительной системы с одной видеокартой.
В целом корпус Vinga Vanguard должен прийтись по вкусу широкому кругу пользователей. Он сравнительно доступный, приятно выглядит, хорошо выполнен и позволяет легко собрать мощный игровой или рабочий ПК.
Достоинства:
- строгий внешний вид с врезным акриловым окном;
- хорошее качество сборки шасси, обработки кромок панелей и окраски корпуса;
- хорошая жесткость конструкции;
- наличие посадочных мест для двух 5,25″ устройств;
- двухсекционный дизайн со съемными панелями;
- поддержка 435-мм видеокарт и 181-мм кулеров;
- возможность установки двух 3,5″ и трех / четырех (без корзины под 5,25″ устройства) 2,5″ накопителей;
- поддержка до шести вентиляторов;
- поддержка радиаторов СВО формата 360 мм;
- восемь слотов расширения;
- хорошие возможности для скрытой укладки кабелей;
- наличие пылевых фильтров на ключевых местах;
- неплохая продуваемость шасси.
Автор: Виктор Ефименко
Выражаем благодарность компании BRAIN Computers, официальному представителю Vinga, за предоставленный для тестирования корпус.
Выражаем благодарность компаниям ASUS, Intel, Noctua, Sea Sonic Electronics и торговой марке HyperX за предоставленное для тестового стенда оборудование.
