Обзор и тестирование корпуса ZALMAN Z1

29-11-2013

В одном из недавних обзоров мы уже говорили, что компания ZALMAN решила усилить свои позиции на рынке корпусов для массового пользователя, выпустив модели ZALMAN Z3 и ZALMAN Z3 Plus. Но только этим дело не ограничилось. Буквально месяц назад компания анонсировала еще одну новинку, также нацеленную на бюджетный сегмент. Корпус получил название ZALMAN Z1 и на данный момент является самым дешевым из всей серии ZALMAZ Z. В украинской рознице его уже предлагают по довольно привлекательной цене - примерно 50 долларов.

ZALMAN Z1

Спецификация корпуса ZALMAN Z1:

Производитель

ZALMAN

Модель

Z1 (ZM-Z1)

Типоразмер корпуса

 Middle Tower

Поддерживаемые форм-факторы материнских плат

microATX / ATX

Цвет

Черный

Отсеки

2 х 5,25 дюйма (внешние)

1 х 3,5 дюйма (внешний)

4 х 3,5 дюйма (внутренние)

1 х 2,5 дюйма (внутренний)

Слоты для карт расширения

7

Максимальная длина видеокарты, мм

360

Максимальная высота процессорного кулера, мм

-

Разъемы

1 x USB 3.0

2 x USB 2.0

2 х аудиовыхода (наушники, микрофон)

Вентиляторы

Предустановленные:

  • на задней панели – 1 х 120 мм
  • на передней панели - 1 х 120 мм

Возможность установить:

  • на передней панели – 1 х 120 мм
  • на задней панели - 1 х 92/80 мм вместо предустановленного на 120 мм

Блок питания

Нет

Материал

Передняя панель: пластик

Шасси: сталь толщиной 0,60 мм

Боковые панели: сталь толщиной 0,58 мм

Размеры корпуса, мм

457 х 199 х 432

Вес (нетто), кг

-

Сайт производителя

ZALMAN

Страница продукта

ZALMAN Z1



Все цены на Zalman+Z1

Упаковка и комплект поставки

ZALMAN Z1

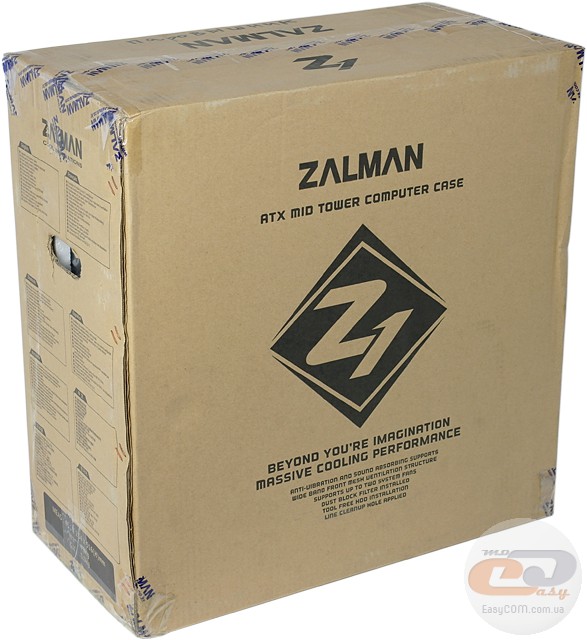

Корпус ZALMAN Z1 поставляется в картонной коробке, которая предохраняет его от возможных механических повреждений и царапин. Никакой яркой полиграфии вы здесь не обнаружите. Все-таки корпус ориентирован на массового пользователя, а значит, на таких мелочах приходится экономить.

ZALMAN Z1

Комплект поставки корпуса ZALMAN Z1 включает:

  • руководство пользователя;
  • набор крепежных винтов и стоек для установки материнской платы;
  • хомуты для стяжки проводов;
  • салазки для установки накопителей.

Данных компонентов будет вполне достаточно для сборки системы внутри ZALMAN Z1. Способы использования салазок для установки накопителей мы более детально рассмотрим чуть позже.

Внешний вид

ZALMAN Z1

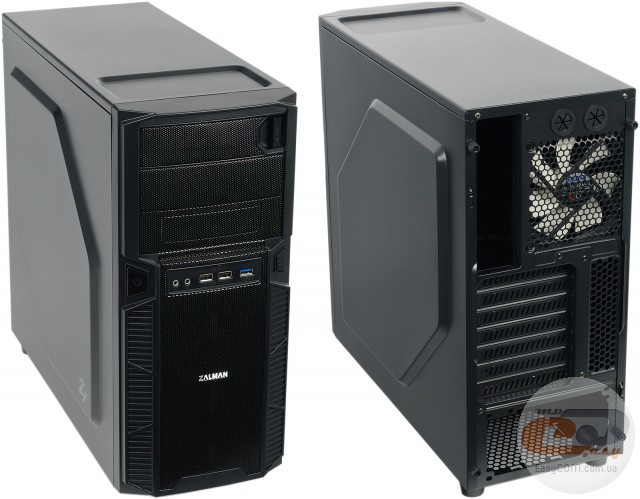

Корпус ZALMAN Z1 имеет довольно простой внешний вид. По сравнению с тем же ZALMAN Z3 Plus данная модель лишилась бокового окна, фигурной верхней панели и вентиляционных отверстий на крышке шасси. Опять же, такие упрощения в первую очередь были сделаны ради снижения конечной стоимости продукта. Конечно, по части дизайна ZALMAN Z1 уступает многим геймерским решениям, но и назвать корпус «унылой коробкой» тоже нельзя.

Несмотря на стремление производителя максимально удешевить модель ZALMAN Z1, качество покраски и подгонки панелей по-прежнему осталось на высоте. Порадовала и толщина стального листа, из которого сделано шасси и боковые панели. В первом случае она составляет 0,60 мм, а во втором - 0,58 мм.

На данный момент на официальном сайте ZALMAN Z1 представлен только в черном цвете. Но не исключено, что в ближайшем будущем мы сможем увидеть и его белого двойника.

ZALMAN Z1

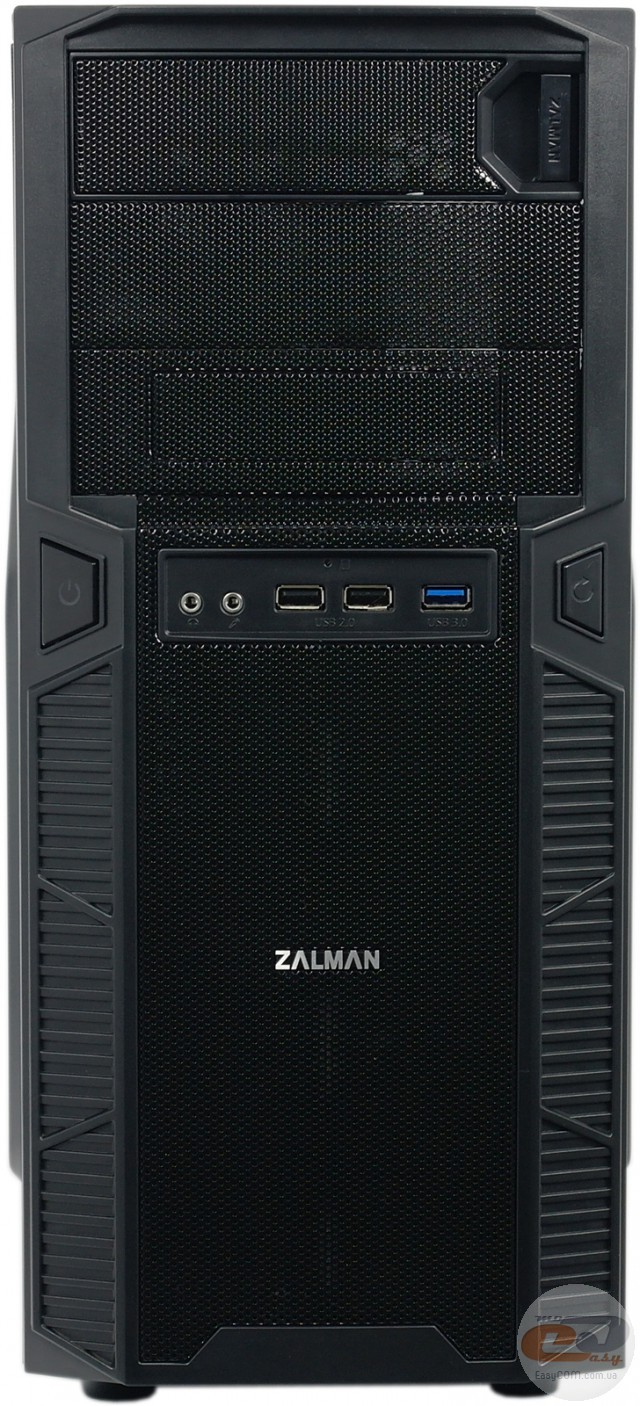

Передняя панель - единственная, которая сделана из пластика, так как все остальные, по сути, являются стенками шасси. Основная ее часть закрыта перфорированной металлической сеточкой с мелкой ячейкой. Сразу же за ней по всей площади располагается пористый синтетический фильтр.

Под внешние отсеки отведено только три посадочных места, хотя на сегодняшний день такого количества будет вполне достаточно. Традиционно они имеют типоразмер 5,25 дюйма, однако в последний отсек можно установить только 3,5-дюймовые устройства.

ZALMAN Z1

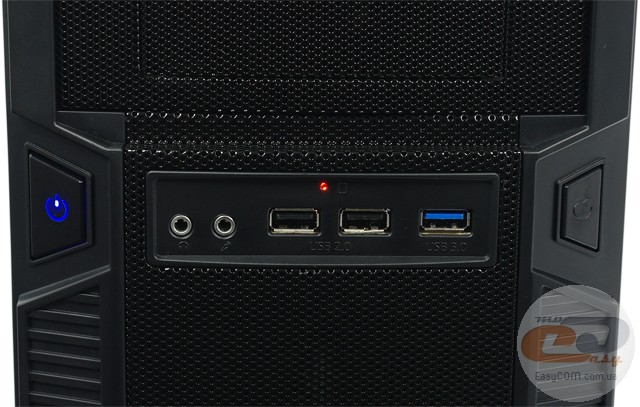

На фронтальную панель также вынесены все интерфейсы и элементы управления. Первые представлены тремя портами USB (один из них соответствует стандарту USB 3.0, тогда как остальные два – USB 2.0) и двумя аудиоразъемами для подключения наушников и микрофона, а вторые - стандартными кнопками «POWER» и «RESET».

В кнопку «POWER» встроен синий светодиод, который горит во время работы компьютера. Для индикации работы винчестера служит небольшой светодиод красного цвета, расположенный над разъемами USB 2.0.

ZALMAN Z1

Блок питания, как и в большинстве современных решений формата Middle Tower, имеет нижнее расположение. За счет небольшой ширины корпуса, максимальный размер вентилятора, который поместится на задней стенке, составляет 120 мм. Также имеются посадочные места для 92-мм и 80-мм вертушки. Для карт расширения предусмотрено семь слотов. В самом верху расположены два отверстия для вывода наружу шлангов от системы жидкостного охлаждения. Хотя, как показывает практика, организовывать СВО в таких корпусах не очень удобно.

ZALMAN Z1

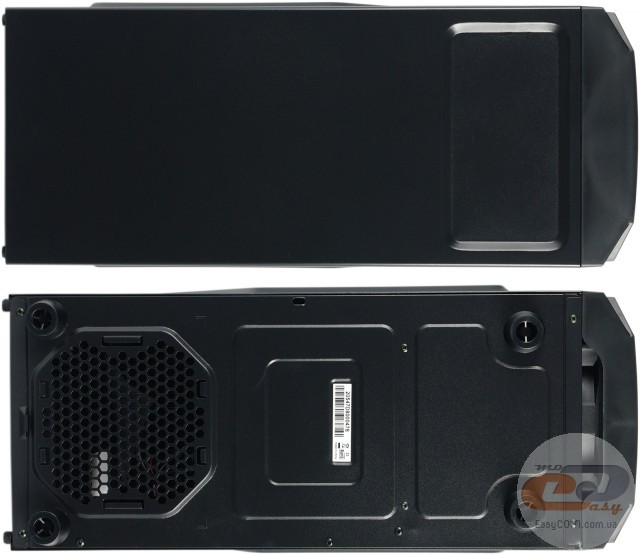

Верхняя и нижняя панели не блещут функциональностью. Из интересных особенностей можно отметить разве что наличие специальной ниши на крышке, куда можно положить подключенный к порту USB-гаджет или внешний накопитель. На днище можно обнаружить характерную перфорированную область, через которую поступает прохладный воздух к блоку питания. Также предусмотрена возможность для установки съемного пылевого фильтра, хотя его самого в комплекте поставки не оказалось. Скорее всего, это особенность только нашего тестового экземпляра, поскольку производитель на официальном сайте подчеркивает наличие данного фильтра в модели ZALMAN Z1.

ZALMAN Z1

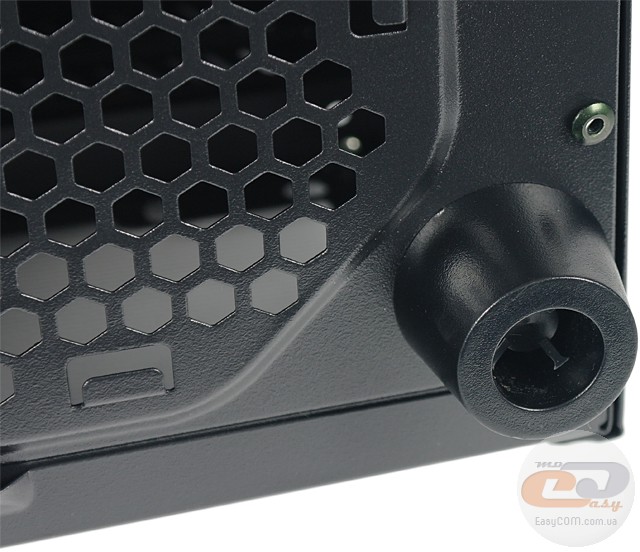

Четыре ножки, закрепленные по углам корпуса, довольно массивные, правда, сделаны они из пластмассы, а не из резины. Их высота составляет 20 мм, благодаря чему к блоку питания всегда будет поступать достаточно воздуха, даже если корпус будет установлен на коврике.

ZALMAN Z1

Обе боковые стенки имеют одинаковую форму. Небольшие выпуклости не только увеличивают жесткость панелей, но и немного расширяют функциональность корпуса. К примеру, у пользователя появляется возможность скрытой укладки кабелей за поддоном материнской платы или установки более габаритного процессорного кулера. Вентиляционных отверстий и посадочных мест для вентиляторов напротив процессора и видеокарты на левой боковой панели не предусмотрено. А вот это техническое решение уже наоборот уменьшает функциональность корпуса и может отразиться на нагреве комплектующих системы. Но не будем делать сейчас преждевременных выводов, а дождемся уже непосредственно тестирования.

Внутреннее устройство

ZALMAN Z1

Как и снаружи, внутренняя часть корпуса окрашена в черный цвет. Производитель не стал отходить от получившей много позитивных отзывов концепции шасси, когда для внешних отсеков и накопителей предназначены отдельные корзины, а между ними находится свободное пространство. Конечно, в результате немного уменьшается общая жесткость корпуса, зато пользователь получает возможность устанавливать видеокарты с габаритными системами охлаждения. Как и в случае с ZALMAN Z3 Plus, сюда без проблем помещается графический адаптер длиной вплоть до 360 мм, иными словами, любая доступная на рынке модель.

ZALMAN Z1

Корзина с внешними отсеками занимает свое обычное место. Два верхних, которые предназначены для установки оптических приводов, снабжены специальными защелками. Поэтому в данном случае для фиксации устройств можно будет обойтись и без помощи отвертки. Принцип действия защелок такой же, как и в корпусе ZALMAN Z3 Plus.

ZALMAN Z1

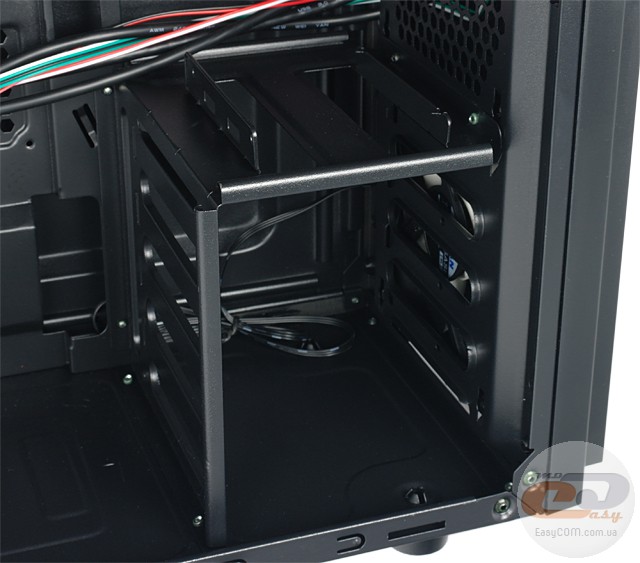

Нижняя корзина рассчитана на четыре 3,5-дюймовых накопителя. Этого будет вполне достаточно для системы среднестатистического пользователя. Для SSD-диска также нашлось одно посадочное место. Как всегда, к накопителям обеспечивается очень удобный доступ за счет продуманого расположения корзины. В отличие от многих корпусов, здесь она повернута на 90 градусов, то есть обращена непосредственно к пользователю.

ZALMAN Z1

Монтаж устройств в ней осуществляется с помощью специальных салазок из комплекта поставки. Крепятся они по обоим бокам накопителя, а потом уже готовая конструкция вставляется в соответствующий отсек.

Жаль только, что производитель не предусмотрел резиновых прокладок, которые бы сглаживали возможные вибрации, возникающие во время работы винчестеров. Но, опять же, на наш взгляд, лучше сэкономить на таких мелочах, чем на жесткости корпуса или толщине стали.

ZALMAN Z1

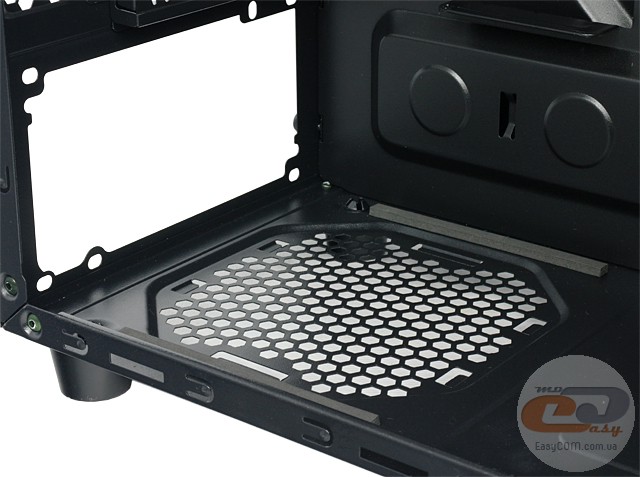

Блок питания устанавливается на специальные резиновые прокладки.

ZALMAN Z1

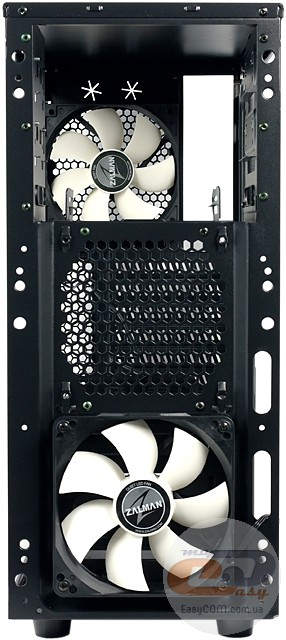

Активная циркуляция воздуха внутри ZALMAN Z1 реализована с помощью двух предустановленных вентиляторов ZALMAN ZA1225ASL: на передней и задней стенках шасси. Оба имеют размер 120 мм, основаны на подшипнике скольжения и принадлежат к низкооборотистой серии. Действительно, их мощность составляет всего 1,92 Вт, а максимальная скорость вращения может достигать 1100 об/мин. При этом производимый шум во время работы можно охарактеризовать, как «низкий».

Дополнительных посадочных мест для вентиляторов в ZALMAN Z1 не так уж и много - только одно на передней стенке шасси для 120-мм модели.

Как уже отмечалось вначале обзора, корпус ZALMAN Z1 не очень подходит для установки СВО, поскольку внутри для ее компонентов просто нет места. Радиатор, помпу и расширительный бачок придется располагать где-то снаружи, что не всегда удобно и практично. Да и с эстетической точки зрения такой компьютер вряд ли уже будет иметь привлекательный вид.

ZALMAN Z1

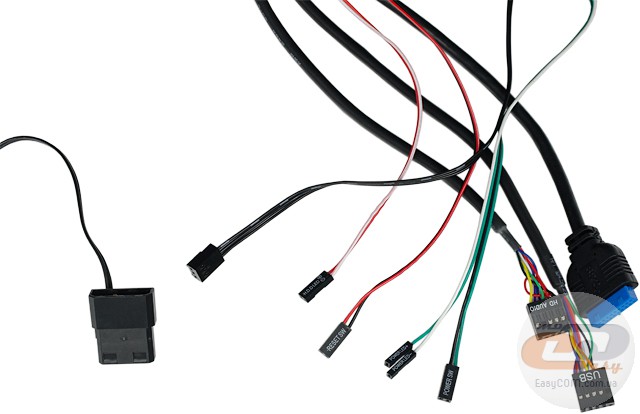

Провода, идущие от портов и кнопок, размещенных на передней панели, довольно длинные, и можно будет без проблем достать даже в самую удаленную часть материнской платы. Аудиоразъем представлен только в варианте HD Audio. Для питания вентилятора, установленного на задней панели корпуса, используется разъем PATA, а для того, что закреплен на передней стенке шасси, - стандартный 3-контактный коннектор FAN.

ZALMAN Z1

В поддоне материнской платы, напротив процессорного разъема, сделано большое отверстие, которое позволит без проблем использовать суперкулеры, оснащенные задней усилительной пластиной. Между поддоном и боковой панелью производитель оставил свободное место для скрытной укладки проводов. Нельзя сказать, что его уж очень много, но при определенной сноровке кабеля здесь все-таки можно уложить. К примеру, нам это сделать удалось, правда, для закрытия боковой крышки пришлось приложить некоторое усилие.

ZALMAN Z1

ZALMAN Z1

Несмотря на этот момент, организация внутреннего пространства в ZALMAN Z1 нам понравилась. Установка материнской платы со всеми комплектующими не вызвала никаких трудностей. Все же большинство кабелей удалось проложить за поддоном материнской платы, что улучшило циркуляцию воздуха внутри корпуса и облегчило доступ к компонентам системы. Неиспользуемые провода были отсоединены от блока питания, но это скорее можно отнести к достоинствам модульных источников питания, чем к самому корпусу. Сборка в итоге выглядит довольно красиво и аккуратно.
