Обзор корпуса ZALMAN Z1 Iceberg: для компактных систем
31-05-2022
Несмотря на все сложности у нас есть возможность знакомить вас с интересными новинками компании ZALMAN в сегменте корпусов. Как раз конец прошлого года у этой компании прошел очень активно, была представлена целая россыпь новых моделей. Одной из которых стало пополнение в линейке Iceberg, рассчитанное на небольшие материнские платы форматов microATX и Mini-ITX.
Речь идет о корпусе ZALMAN Z1 Iceberg. Он представлен в черном и белом варианте цветового оформления, и исходно комплектуется тремя вертушками. На данный момент корпус уже доступен в продаже по цене около 1600 грн ($55). Давайте же для начала взглянем на его характеристики.
Спецификация
Модель |
ZALMAN Z1 Iceberg |
Типоразмер корпуса |
Middle Tower |
Поддерживаемые форм-факторы материнских плат |
microATX/Mini-ITX |
Цвет |
Черный |
Внутренние отсеки |
2 х 3,5”/2,5” 3 х 2,5” |
Слоты для карт расширения |
4 |
Максимальная длина видеокарты |
330 мм |
Максимальная высота процессорного кулера |
160 мм |
Максимальная длина блока питания |
210 мм |
Предустановленный блок питания |
Нет |
Разъемы |
2 x USB 3.0 1 x USB 2.0 2 х аудиопорта |
Предустановленные вентиляторы |
2х120-мм (фронтальная панель) 1х120-мм (тыльная панель) |
Возможность установить вентиляторы |
3х120/2x140-мм (фронтальная панель) 1х120-мм (тыльная панель) 2х120/140-мм (верхняя панель) |
Возможность установить СВО |
1х120/240/280-мм (фронтальная панель) 1х120/240-мм (верхняя панель) 1х120-мм (тыльная панель) |
Материалы |
|
Передняя панель |
Стеклянная панель |
Шасси |
Сталь толщиной 0,57–0,71 мм (с краской) |
Правая боковина |
Сталь толщиной 0,70 мм (с краской) |
Левая боковина |
Закаленное стекло толщиной 2,91 мм |
Размеры корпуса (в скобках – собственные измерения) |
409х221х426 мм (430х210х388 мм) |
Вес (собственные измерения) |
5 кг |
Сайт производителя |
Упаковка и комплектация

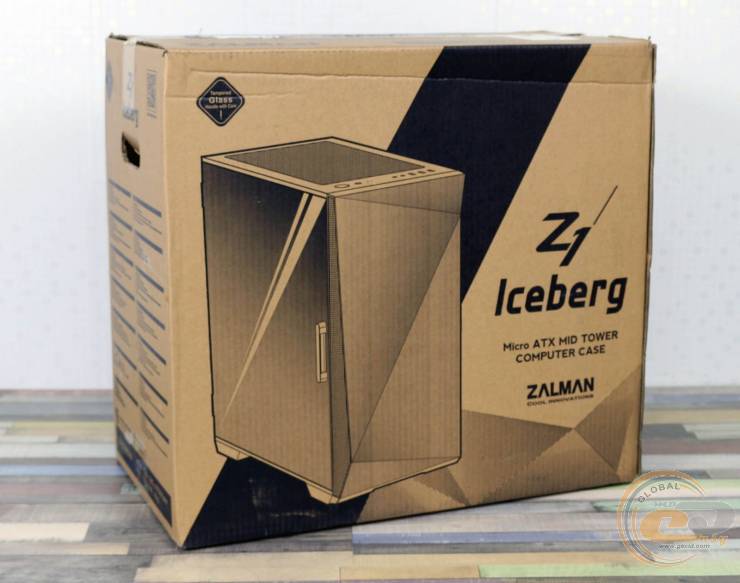

Корпус запечатан в привычную картонную коробку с простым оформлением. На ее гранях можно найти схематическое изображение корпуса, его название и характеристики на английском языке.

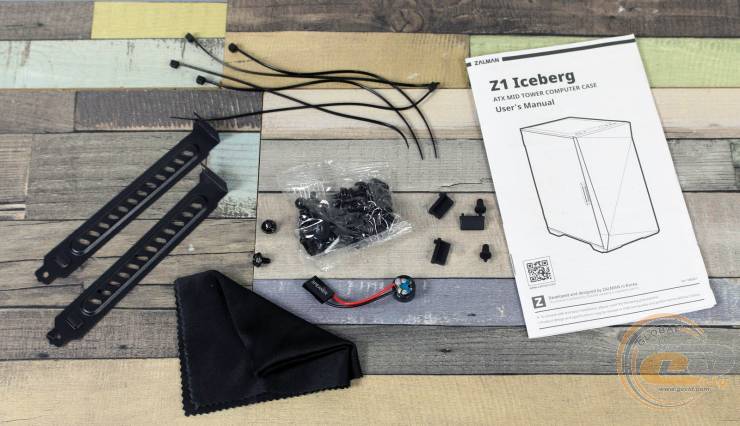

В комплект поставки входит набор винтов для крепления материнской платы, блока питания и накопителей, пять стяжек, тряпочка для протирки, две заглушки и системный динамик.
Внешний вид

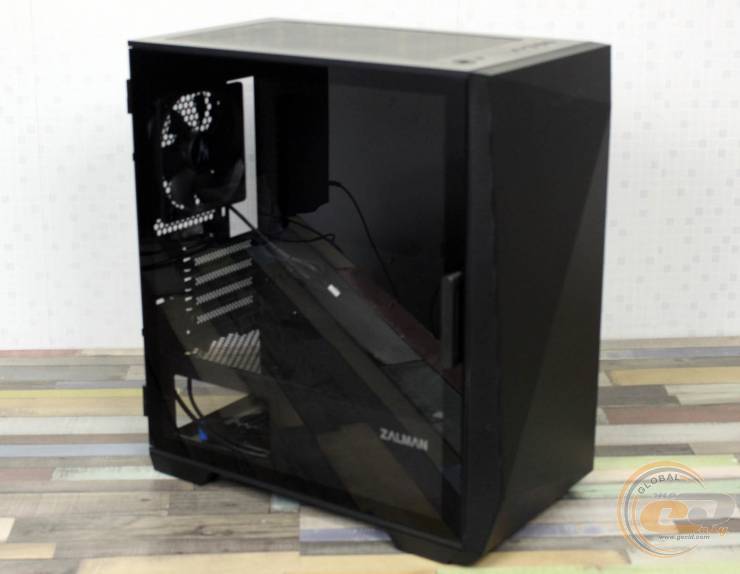

Напомним, что перед нами решение, в котором производитель делал основной упор на качество, а не вычурный дизайн, или нестандартные инженерные решения. Поэтому нет ничего удивительного в том, что ZALMAN Z1 Iceberg выполнен вполне стандартном формате. Перед нами компактное прямоугольное шасси, прозрачная боковая панель и пластиковая накладка спереди с сетчатыми вставками по ее бокам для улучшения продуваемости.

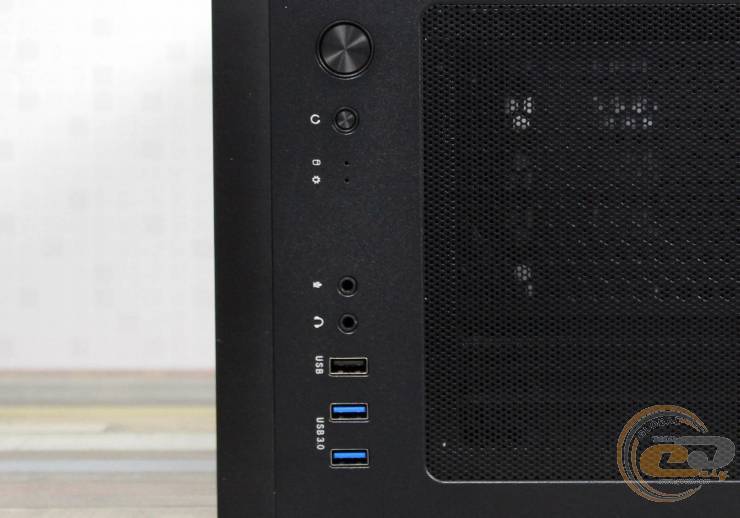

Внешние порты расположились на передней стороне верхней панели. Здесь есть два USB 3.0 и один USB 2.0, а также пара 3,5-мм аудиоразъемов для микрофона и наушников. Ближе к левой боковине приютились кнопки включения и перезагрузки. Благодаря их разным размерам вы их точно не перепутаете.

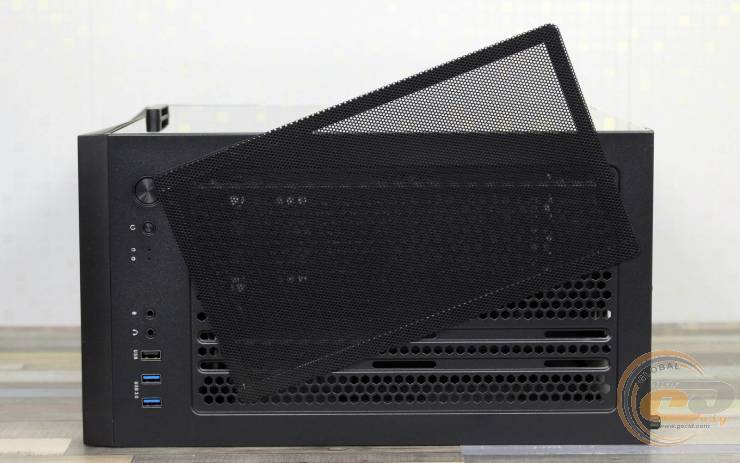

По традиции, для современных корпусов большая часть верхней панели перфорирована для доступа воздуха. В данном случае перфорация прикрыта пылевым фильтром на магнитном креплении. Под ней вы сможете закрепить пару 120-мм или 140-мм вентиляторов, либо радиатор СВО размерами вплоть до 240 мм.

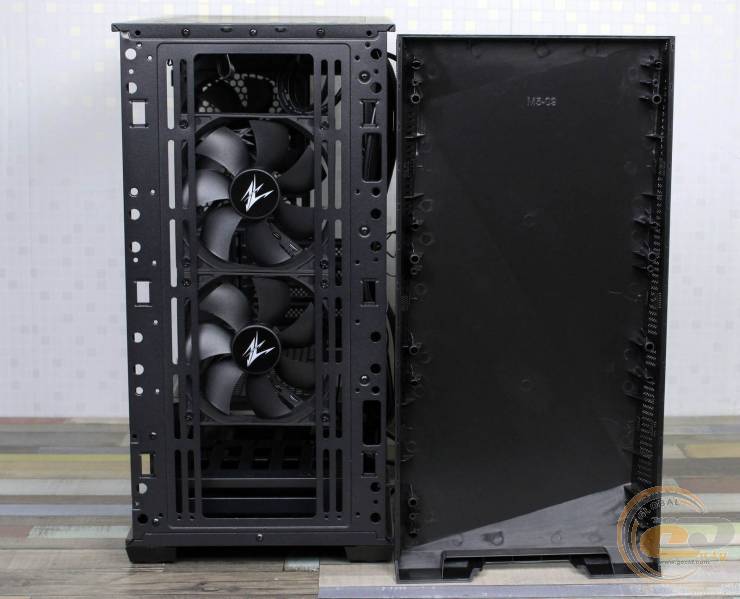

Передняя панель выполнена в виде пластиковой накладки с сетчатыми вставками по бокам для лучшей продуваемости. За ней спрятались два 120-мм вентилятора без подсветки. При желании их можно снять и заменить на 140-мм модели, либо на радиатор СВО размером вплоть до 280-мм.
Тыльная часть корпуса получила четыре горизонтальных слота расширения с многоразовыми заглушками и общей прижимной пластиной. Рядом приютился вырез под интерфейсную панель материнской платы и третий предустановленный 120-мм вентилятор.

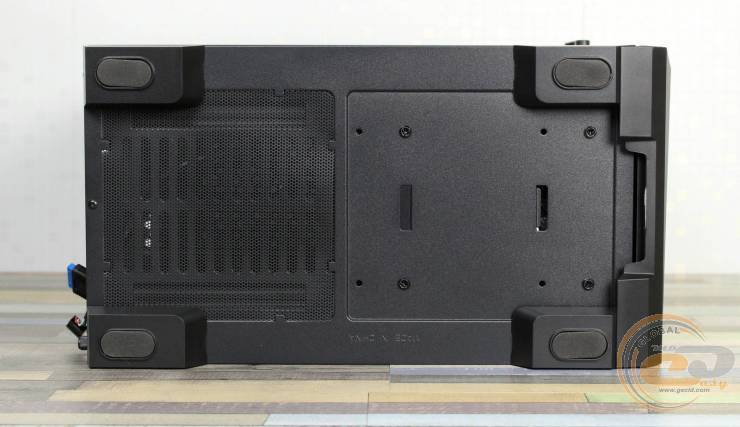

На дне корпуса находится крепление корзины с накопителями и вентиляционное отверстие для доступа прохладного воздуха к БП, которое прикрыто пылевым фильтром. Оно легко снимается, продувается и моется.

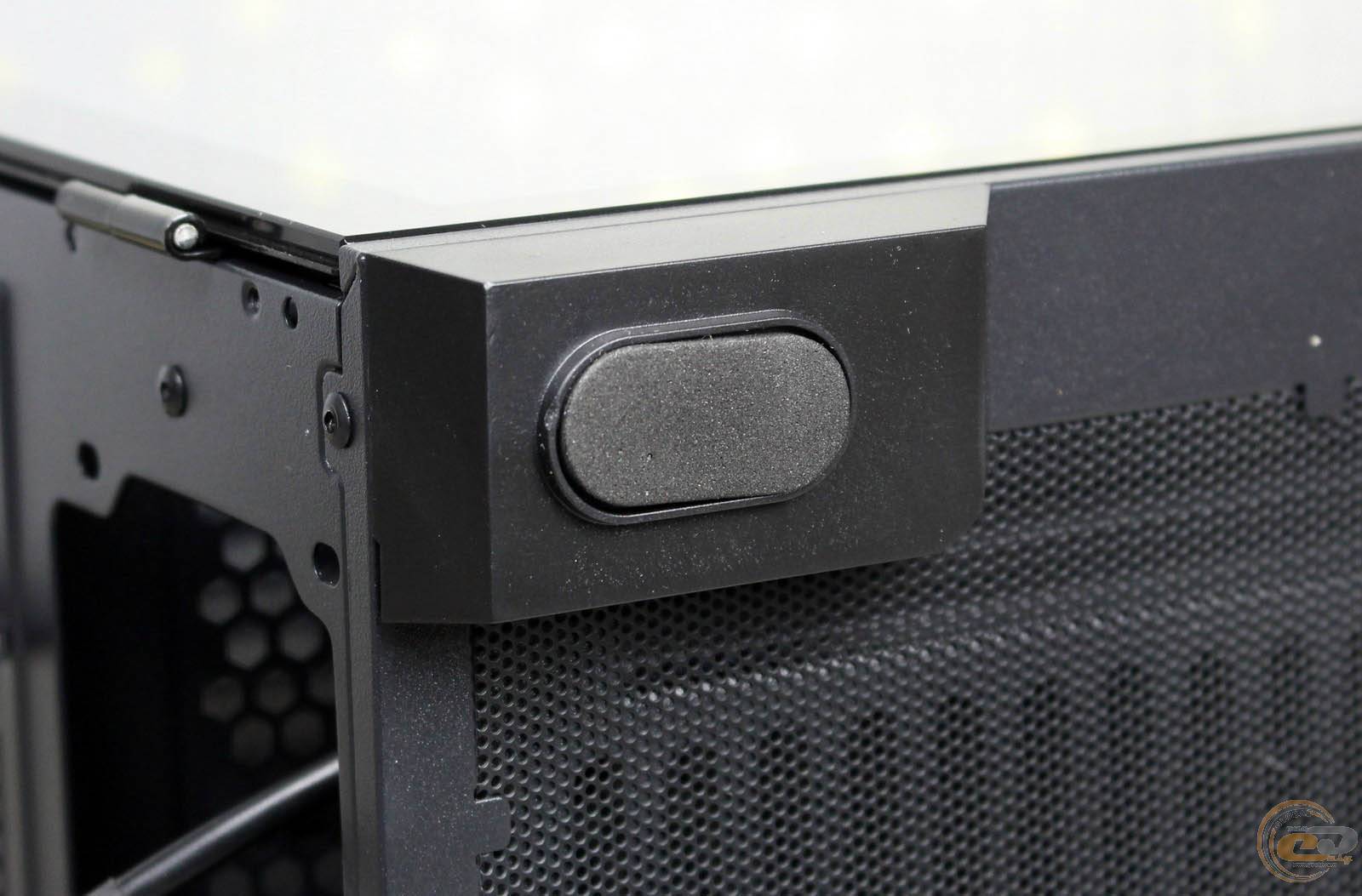

Также в наличии две пары резиновых ножек высотой 23 мм. Они обеспечивают хорошую устойчивость на разных типах поверхности и достаточный приток воздуха для источника питания.

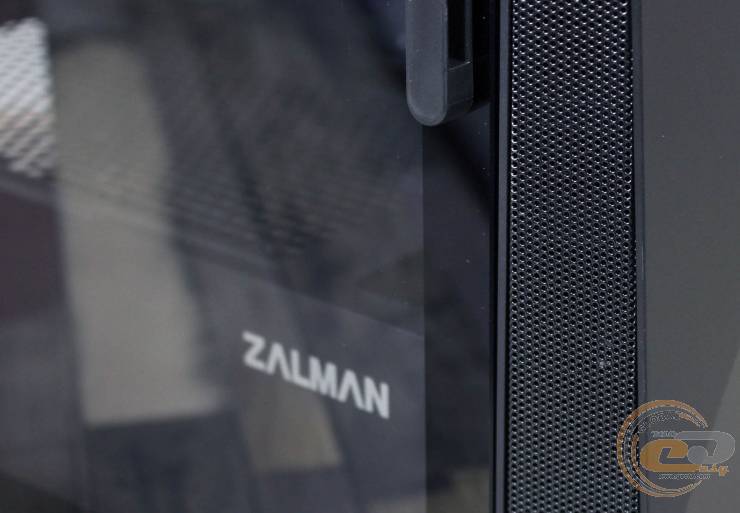

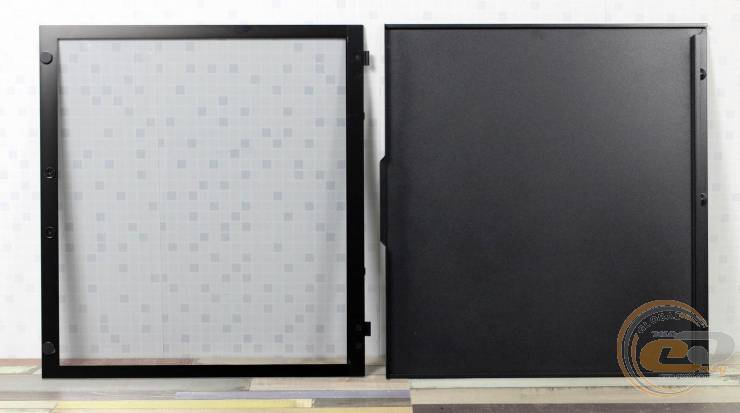

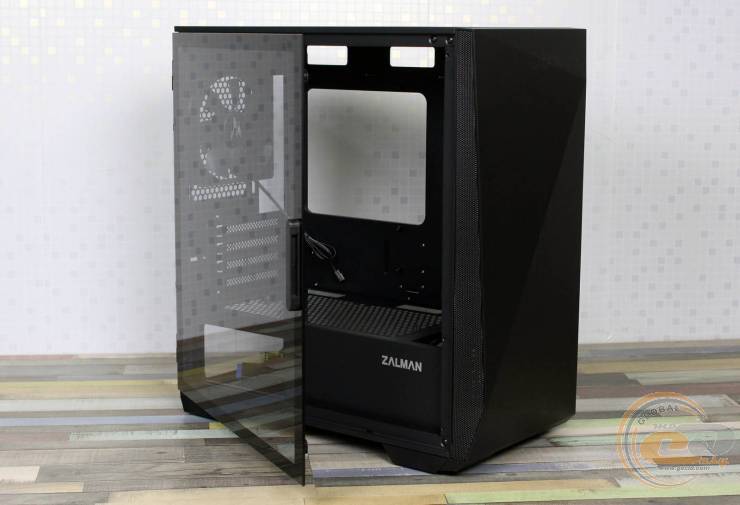

Левая сторона представляет собой немного затемненную стеклянную дверцу толщиной чуть меньше 3 мм. Она позволяет любоваться внутренними компонентами. Держится она на двух петлях, с которых ее можно легко снять простым движением вверх в открытом состоянии.

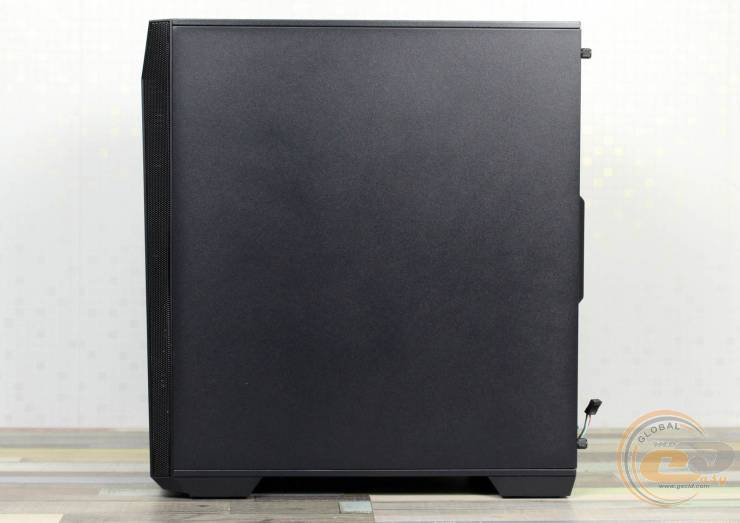

С противоположной стороны разместилась металлическая панель толщиной 0,70 мм. Она фиксируется стандартным образом при помощи двух винтов с накаткой и оснащена небольшим выступом для облегчения демонтажа.
Что касается практичности используемых материалов, то на матовой краске практически не видны отпечатки, а вот стекло более маркое и требует соответствующего ухода.
Внутреннее устройство

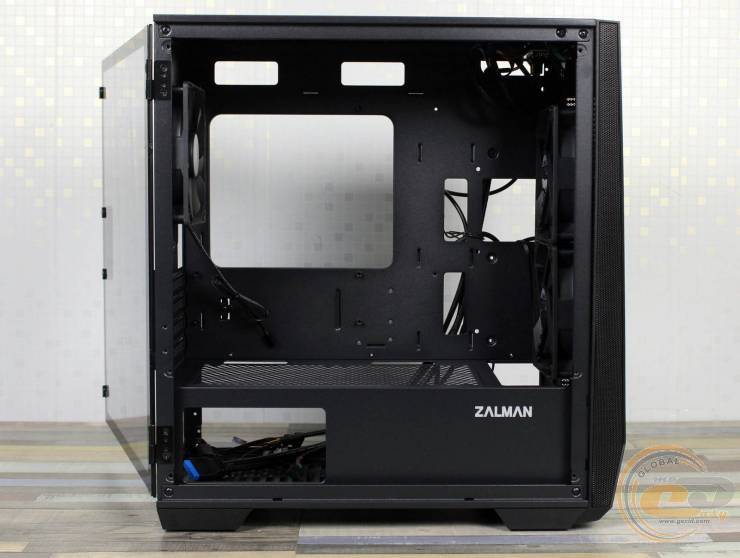

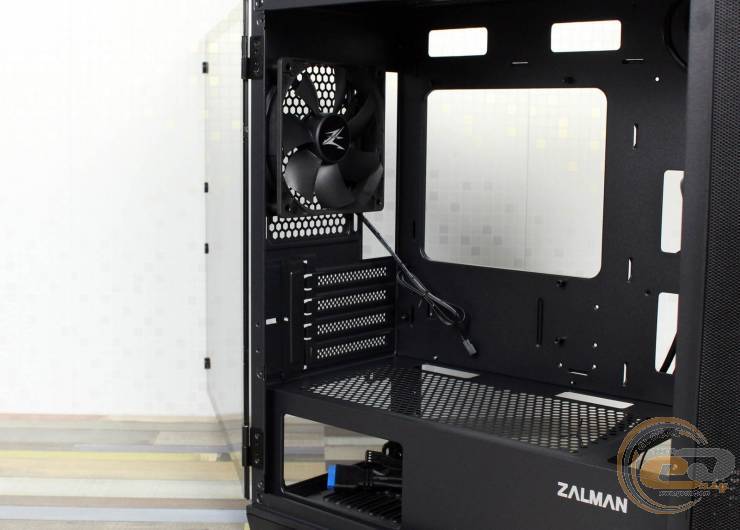

Несмотря на компактные габариты и отсутствие поддержки плат формата ATX, корпус ZALMAN Z1 Iceberg использует стандартную компоновку с нижним расположением блока питания. Сам он вместе с корзиной под накопитель отделен от основного пространства металлическим кожухом с ячеистой структурой. Отсек для материнской платы находится сверху. В передней части отсутствуют какие-либо стойки, что позволяет устанавливать габаритные комплектующие и улучшает продуваемость самой системы благодаря свободной циркуляции воздушных потоков.

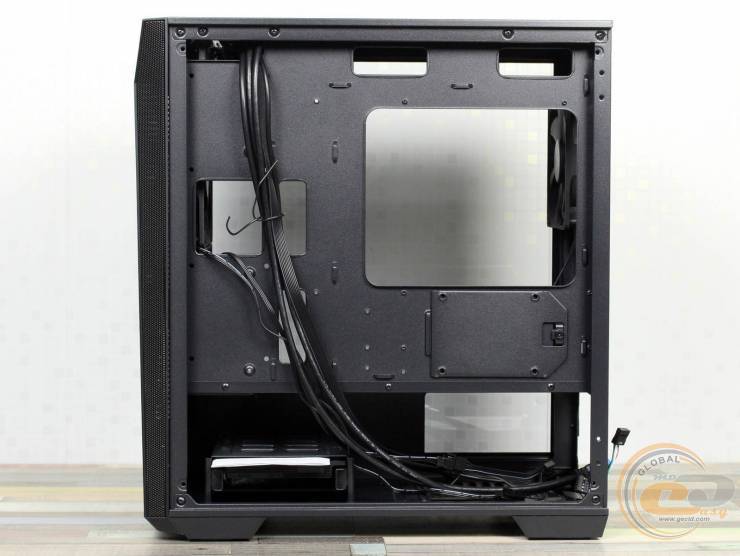

В поддоне материнской платы расположен большой вырез для удобной установки и демонтажа CPU кулера с опорной пластиной (backplate). Для скрытой укладки проводов предусмотрены несколько отверстий и целая россыпь креплений под стяжки.

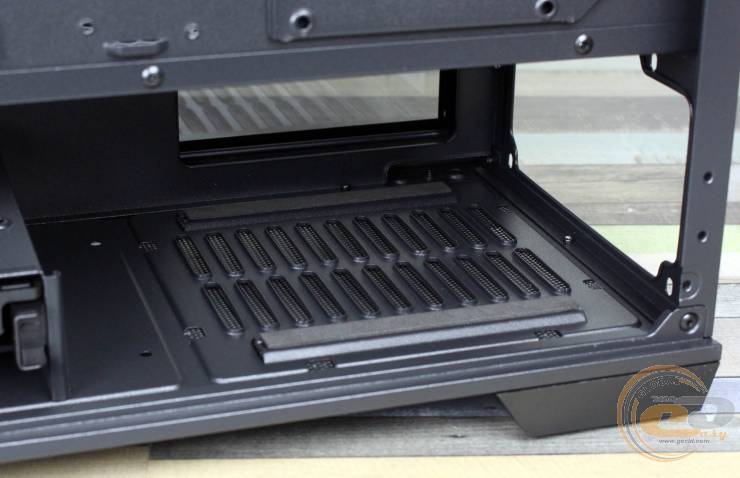

Посадочное место для блока питания оборудовано антивибрационными прокладками, а крепление осуществляется комплектными винтами. Максимальная длина БП составляет 210 мм.

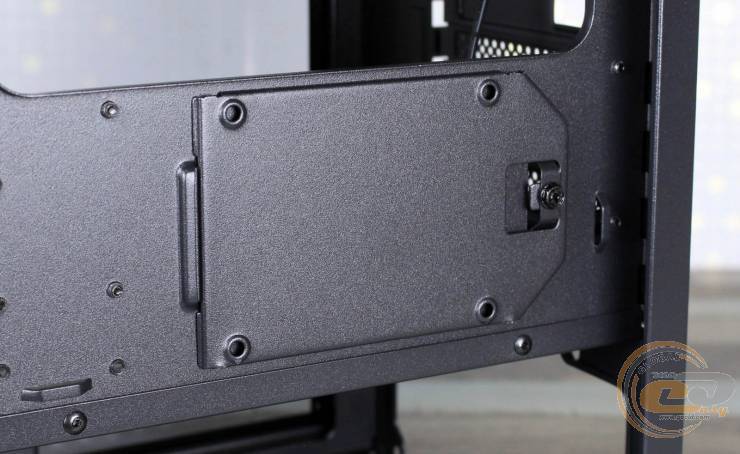

Для установки накопителей в вашем распоряжении есть посадочное место для 2,5-дюймовой модели за поддоном, еще пару SSD можно закрепить с фронтальной стороны поддона. Также в наличии есть корзина для двух накопителей рядом с блоком питания.

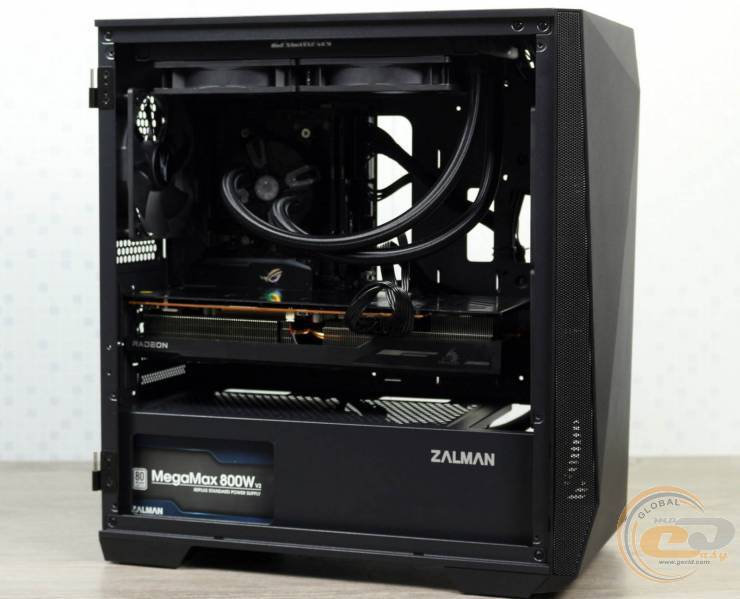

Перейдем к процессу сборки. Корпус поддерживает материнские платы форматов microATX и Mini-ITX. Для тестирования мы использовали модель ASUS ROG STRIX B550-I Gaming формата Mini-ITX.

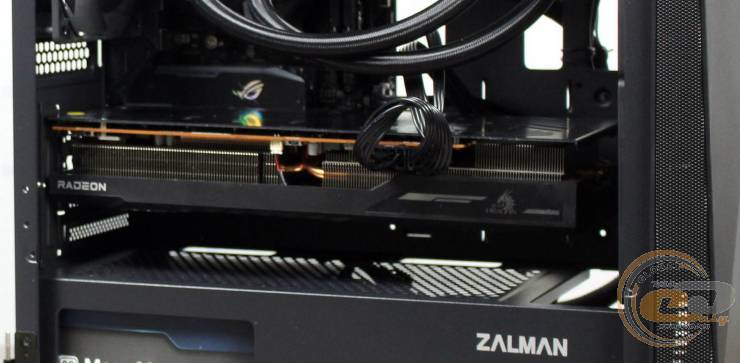

Длина видеокарт не должна превышать 330 мм, чего вполне достаточно по современным меркам. Высота процессорного кулера ограничена отметкой в 160 мм.

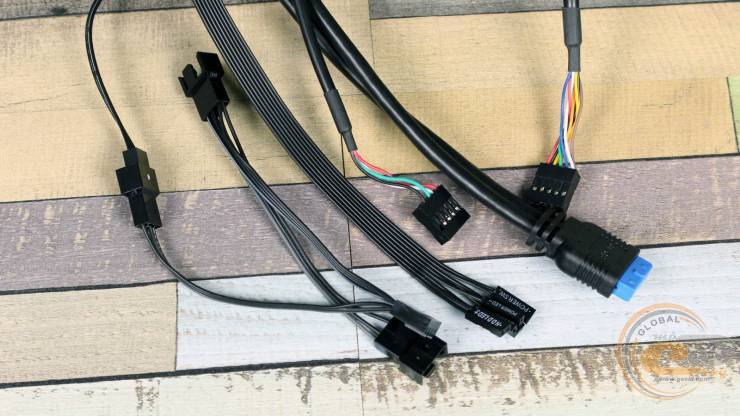

Идущие от передней панели кабели имеют достаточную длину для того, чтобы аккуратно провести их к материнской плате.
Наименование |
Длина |
USB 3.0 |
75 см |
HD AUDIO |
75 см |
Кнопки и индикаторы |
60 см |
USB 2.0 |
75 см |

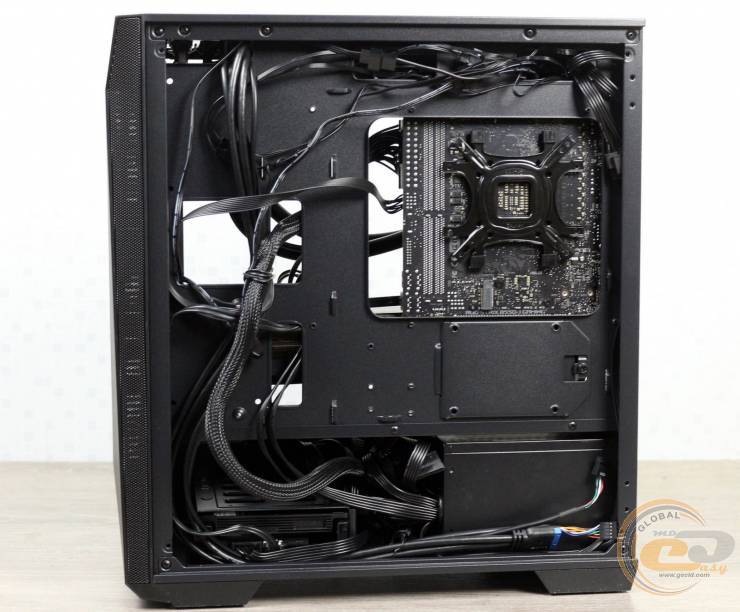

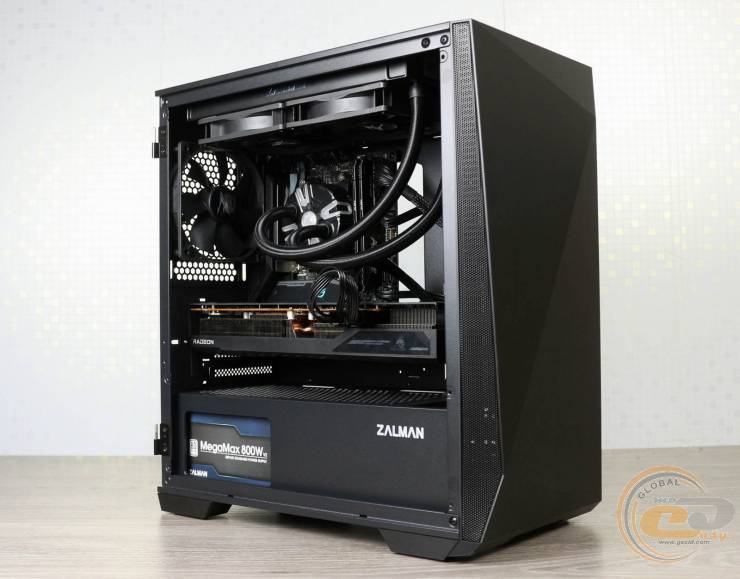

В итоге, никаких проблем со сборкой не возникло. За поддоном материнской платы есть достаточно пространства для укладки кабелей, что позволит вам максимально аккуратно собрать и оформить внутреннее убранство корпуса. Также нет никаких вопросов к жесткости и толщине металла. Корпус ощущается отлично сбитым устройством. В процессе работы не было никаких вибраций и дребезжаний внутренних компонентов.
Тестирование
В процессе тестирования мы использовали следующее оборудование:
Процессор |
AMD Ryzen 9 3900XT (Socket AM4, 4x16 MB 3,8 – 4,6 ГГц, 105 Вт TDP) 1,32 В |
Кулер |
ZALMAN RESERATOR5 Z24 Black (90RPM) |
Материнская плата |
ASUS ROG STRIX B550-IGaming (AMD AM4, B550,mini ATX) |
Оперативная память |
2 x DDR4-2400 8 ГБ Kingston Fury Renegade (KF4000C19D4/8GX ) |
Видеокарта |
PowerColor Red Dragon AMD Radeon RX6800 16 GB (fan speed 40%) |
SSD-накопитель |
Kingston HyperX FURY SSD (SHFS37A/240G) |
Блоки питания |
Zalman MegaMax ZM800-TXII, 800W |
Термопаста |
Deepcool Z5 |

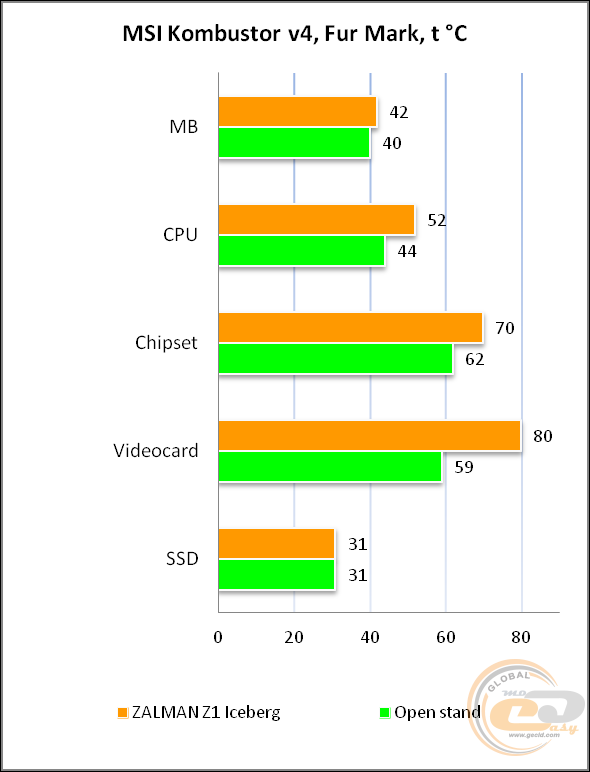

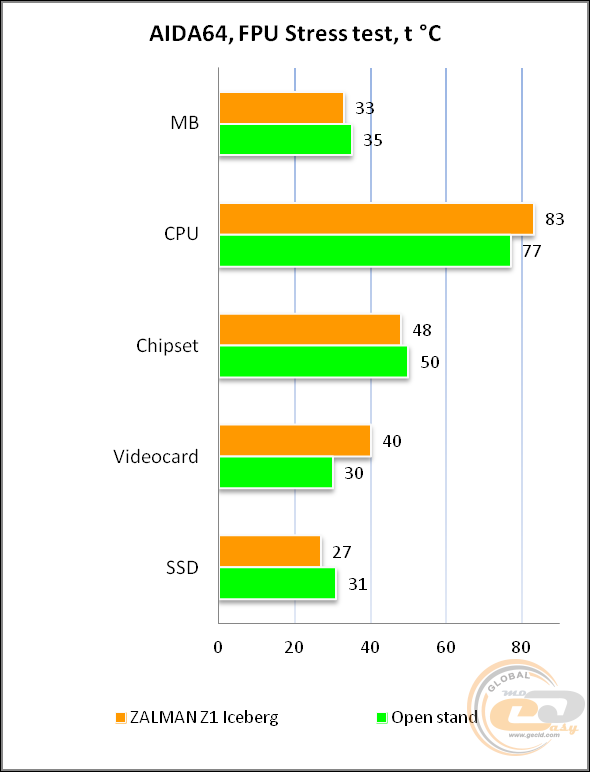

Напомним, что корпус поставляется с тремя предустановленными вентиляторами: два 120-мм спереди на вдув и один 120-мм сзади на выдув. Максимальная скорость вращения составляет 1100 об/мин. Тестирование проводилось при 22°С. Напряжение процессора было установлено на 1,325 В. Вентиляторы видеокарты работали на 40%. В итоге были получены следующие результаты:

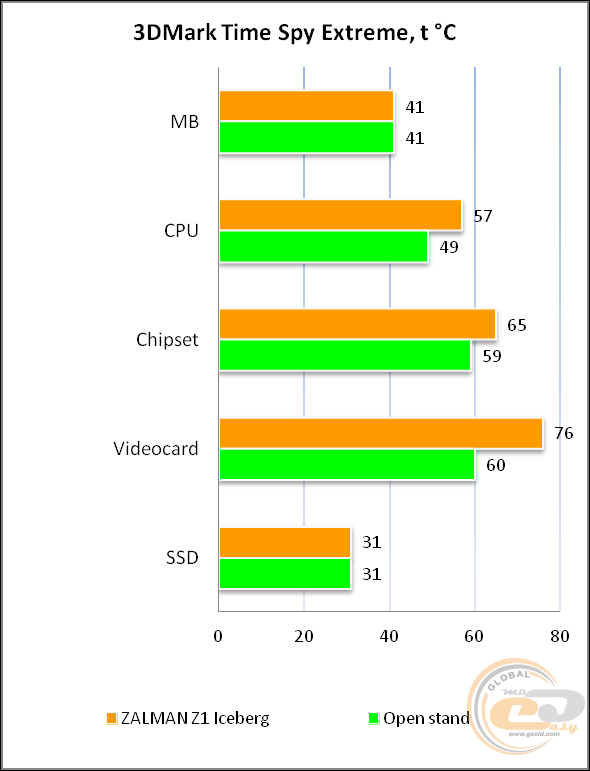

При максимальной нагрузке наибольшая разница между открытым стендом и корпусом с вентиляторами, работающими на скорости 1100 об/мин, достигла 21°С для видеокарты, 8°С для процессора и 2°С для материнской платы. Как видим, из-за того, что передняя панель по большей части глухая, корпус даже с тремя вертушками не может похвастать рекордной продуваемостью. С другой стороны, для сборки компактной и не очень горячей системы этого более чем достаточно и за перегрев переживать точно не придется.
Итоги
По итогам тестирования корпус ZALMAN Z1 Iceberg в целом нам понравился, хоть и назвать его универсальной моделью на все случаи жизни мы не можем. В первую очередь стоит напомнить, что он предназначен исключительно для материнских плат форматов microATX и Mini-ITX, а его фронтальная панель по большей части это глухой пластик, что не лучшим образом влияет на продуваемость, несмотря на три предустановленных вентилятора. Зато при стоимости около $55 он способен предложить отличные материалы, качественную сборку и стеклянную дверцу. По традиции среди минусов как для современного корпуса отметим разве что отсутствие порта USB Type-C. В целом, если вы планируете сборку компактной системы из не самых горячих компонентов, то ZALMAN Z1 Iceberg станет удачным выбором как качественное и относительно недорогое решение от именитого производителя.
Достоинства:
- приятный дизайн;
- три тихих вентилятора в комплекте;
- прозрачная боковая стенка в формате открывающейся дверцы;
- магнитное крепление верхнего фильтра;
- высокое качество сборки шасси, обработки кромок панелей и окраски корпуса;
- хорошая совместимость с габаритными видеокартами и кулерами;
- хорошие возможности для скрытой укладки кабелей.
Особенности:
- отсутствие USB Type-C;
- не лучшая продуваемость;
- поддерживаются только платы форматов microATX и Mini-ITX.
Автор: Константин Шорохов
Выражаем благодарность компании ERC, эксклюзивному дистрибьютору продукции ZALMAN в Украине за предоставленный для тестирования корпус.
