Обзор процессорной системы жидкостного охлаждения ASUS ROG Ryujin III 360 ARGB: удачный представитель High-End сегмента

26-07-2023

Недавно ASUS представила новую линейку High-End систем водяного охлаждения ASUS ROG Ryujin III. В ней сохранился 3,5-дюймовый дисплей, знакомый вам из предыдущего поколения. К преимуществам можно отнести новую помпу Asetek восьмого поколения, оснащенную 3-фазным электродвигателем и последовательное магнитное подключение вентиляторов. Конечно, есть и многие другие улучшения – о них мы расскажем далее.

Тестировать будем модель ASUS ROG Ryujin III 360 ARGB. Найти ее в продаже в Украине вы пока не сможете, поэтому, как вариант, предлагаем ориентироваться на рекомендованную цену в $410. Теперь давайте подробно ознакомимся с ее характеристиками.

Спецификация

Модель

ASUS ROG Ryujin III 360 ARGB

Поддержка процессорных разъемов

AMD Socket AM4 / AM5

Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700

Термоинтерфейс

Нанесенный на подошву водоблока

Длина соединительных шлангов, мм

400

Радиатор

Материал

Алюминий

Размеры, мм

399,5 х 120 х 30

Водоблок

Размеры, мм

89 х 91 х 101

Скорость работы помпы, об/мин

800 – 3600 ±10%

Номинальное напряжение питания, В

12

Разъем питания

4-контактный

Длина кабеля питания/подсветки, см

35/90

LED-подсветка

Є

Вентиляторы

Модель

ASUS ROG MF-12S ARGB (CF1225H12D)

Размеры, мм

120 х 120 х 25

Количество

3

Поддержка ШИМ-регулировки скорости вращения лопастей

Есть

LED- подсветка

Есть

Напряжение питания, В

12

Скорость вращения, об/мин

600 – 2200 ±10%

Уровень шума, дБА

до 36,45

Максимальный воздушный поток, CFM (м3/ч)

70,07 (119,05)

Статическое давление, мм вод. ст.

3,88

Разъем питания

4-контактный

Длина кабеля питания/подсветки, см

63/63

Гарантия, лет

6

Сайт производителя

ASUS

Страница продукта

ASUS ROG Ryujin III 360 ARGB

Упаковка и комплектация

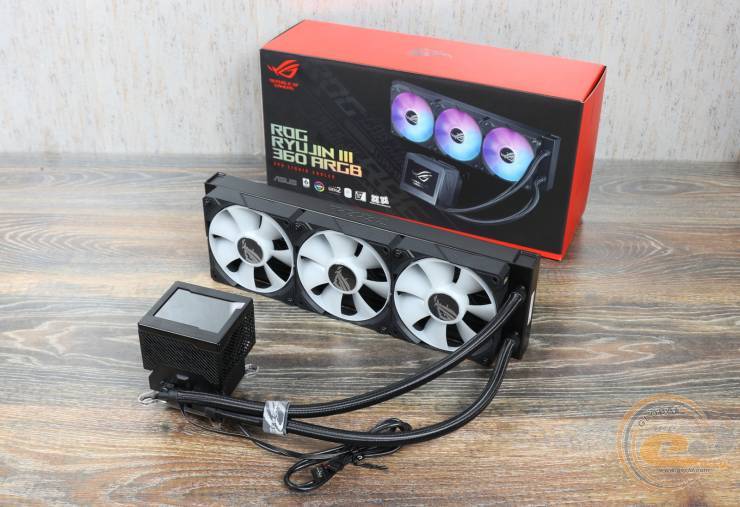

Система охлаждения имеет картонную коробку в фирменном стиле и цвета бренда ROG с изображением самого устройства на передней стороне. А вот на обратном, как обычно, находится подробная спецификация и описание основных преимуществ данной модели.

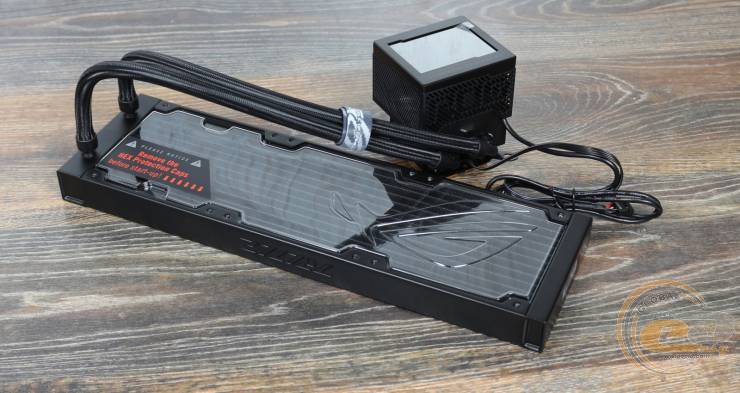

Для защиты ребер радиатора от повреждений при транспортировке ASUS установила на них пластиковые защитные колпачки с обеих сторон.

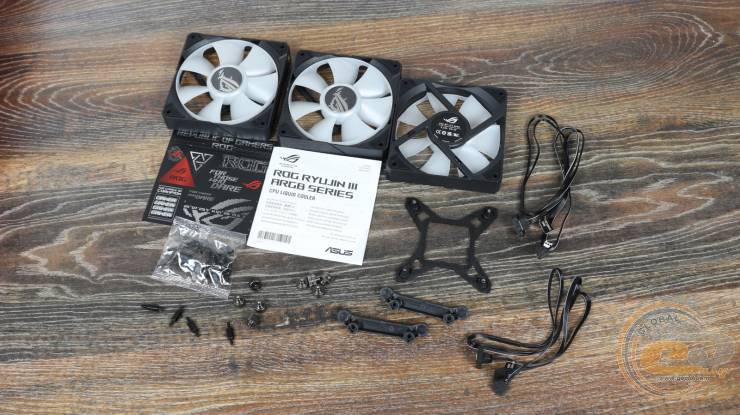

В комплект поставки кроме радиатора с водяным блоком и трех вентиляторов входит:

  • инструкция пользователя;
  • набор наклеек;

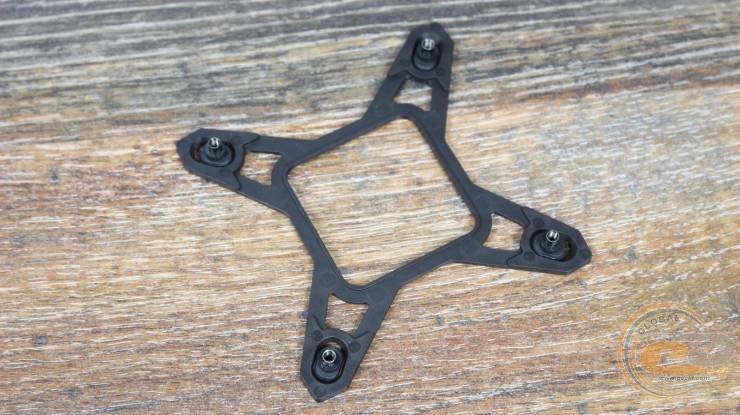

  • пластиковая пластина-держатель для креплений разъемов Intel;
  • два пластиковых крепежа-адаптера под разъемы AMD AM4 и AM5;
  • четыре металлических винтовых сопротивления крепления под все поддерживаемые процессорные разъемы;
  • четыре металлических гайки с катанной головкой для фиксации на AMD AM4 и Intel LGA1700;
  • четыре металлических гайки с катанной головкой и полосой посередине для фиксации на AMD AM5 и Intel LGA115х/1200;

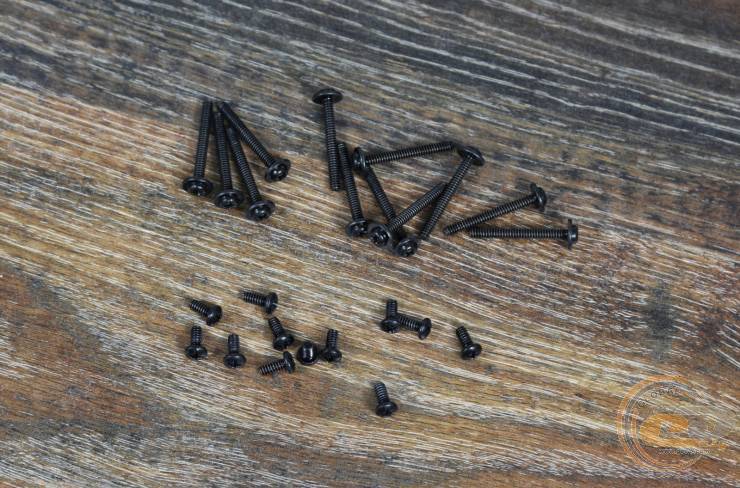

  • 12 длинных винтов для крепления вентиляторов;
  • 12 коротких винтов для крепления радиатора к корпусу;

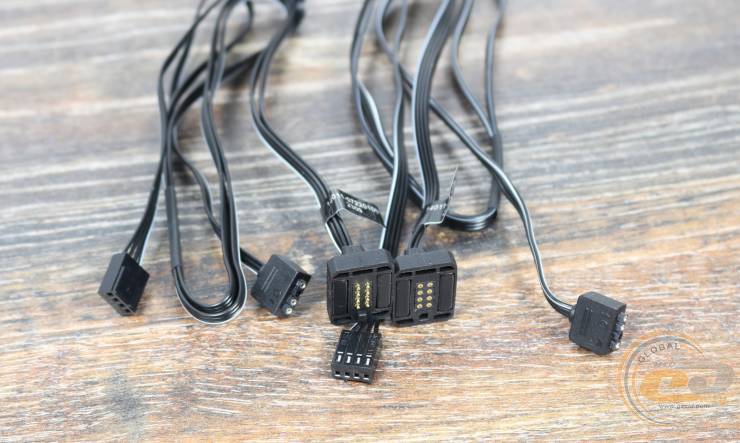

  • два комбинированных кабеля для подключения питания и подсветки на вентиляторах с магнитным креплением;
  • пластиковая клубная карта ASUS с индивидуальным номером и скрытым кодом.

Внешний вид и конструкция

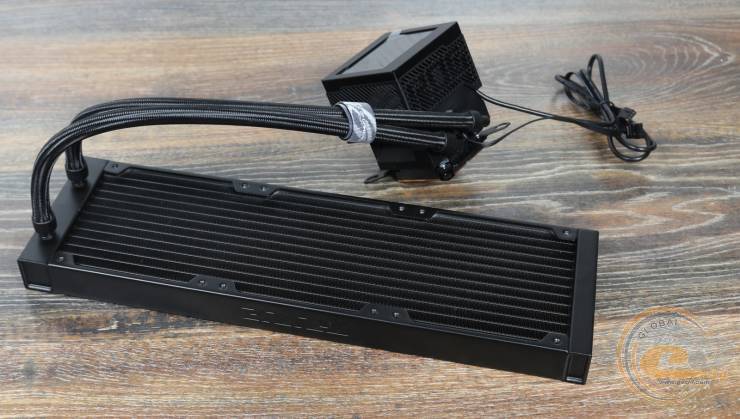

На первый взгляд, конструкция системы охлаждения мало чем отличается от подобных решений конкурентов. В ее состав входит пара привычных элементов: насос и радиатор. Между собой они связаны двумя гибкими шлангами в нейлоновой оплетке длиной 400 мм. На них размещена многоразовая липкая лента «Velcro» для более удобной фиксации или для укладки кабелей. Производитель заявляет, что внутренний диаметр шлангов увеличен до 7 мм.

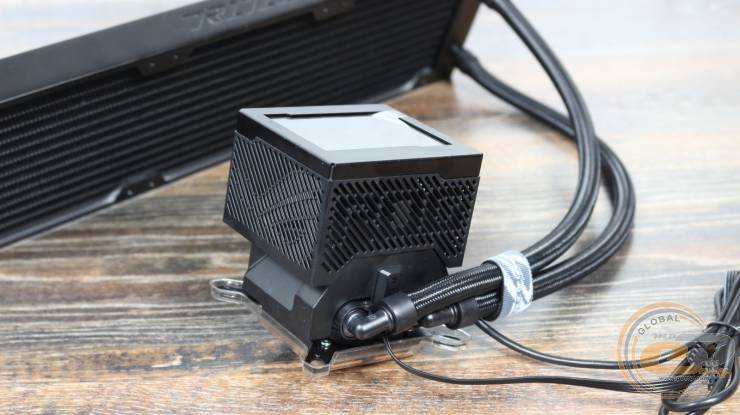

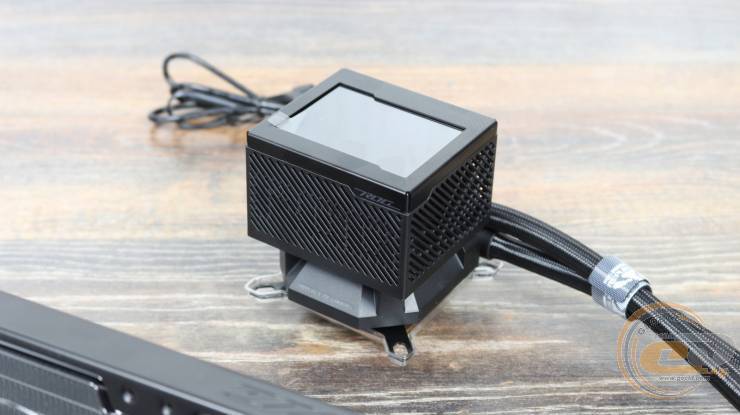

Водоблок ASUS ROG Ryujin III 360 ARGB получил определенные обновления. Он имеет форму прямоугольного параллелепипеда и сделан из пластика. На его верхней части расположен съемный 3,5″ жидкокристаллический дисплей, улучшение которого заключается в увеличенном до 32 МБ объеме памяти, поддержке клипов длиной до 2000 кадров, частоте обновления равной 60 кадрам в секунду и 24-битной цветовой палитре. Общие габариты водоблока с учетом крепежа составляют 89 х 91 х 101 мм. Рамки дисплея в свою очередь равны 87 х 78 мм. На водоблоке он держится с помощью магнитных креплений.

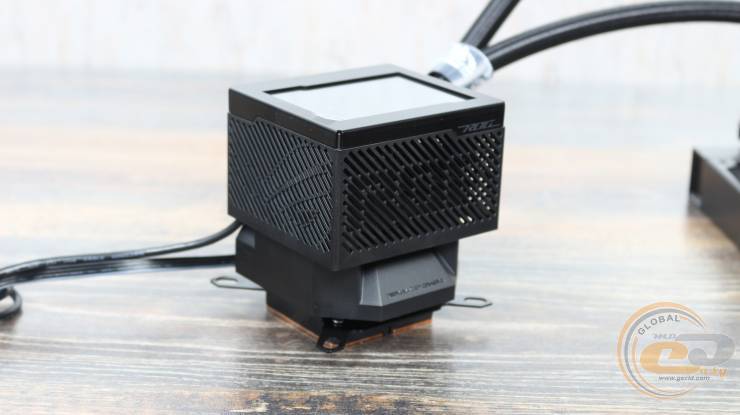

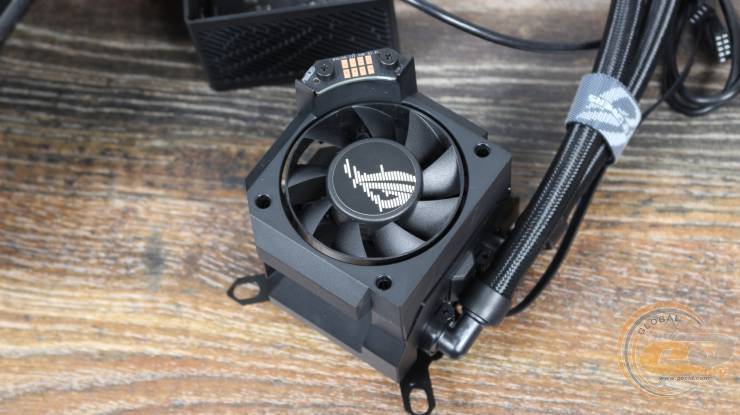

Боковины верхней части водоблока имеют решетчатую структуру, поскольку служат для прохождения воздуха, необходимого для маленького 60-мм вентилятора, расположенного внутри. Он находится под дисплейным блоком и обдувает силовые батареи вокруг процессора. При установке водоблока шлангами вниз, два выходных отверстия устремляются вверх и в сторону задней панели. Там обычно расположены радиаторы зоны VRM. Скорость вентилятора составляет от 800 до 5100 об/мин. Предупредим вас, что логика управления насосом и вентилятором находится в дисплейном блоке и, если его отсоединить от водоблока во время работы, оба элемента мгновенно выйдут на свою максимальную скорость.

Шланги подсоединяются к водяному блоку Г-образными фитингами, которые можно возвращать почти на 180 градусов.

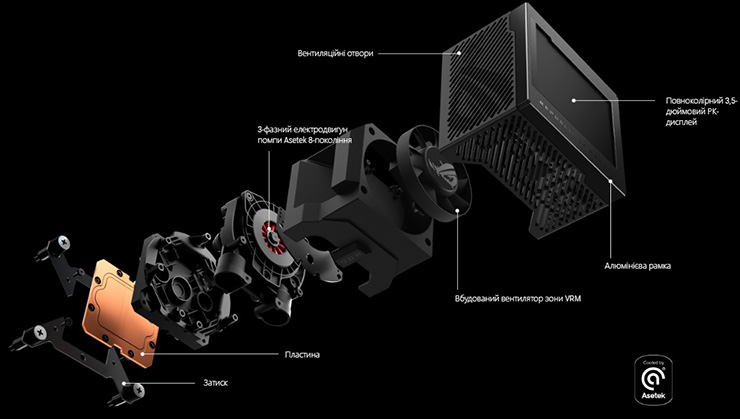

Как мы уже говорили, внутри водоблока разместился насос восьмого поколения от Asetek, оснащенный 3-фазным электродвигателем, обеспечивающим максимальную эффективность охлаждения с большим потоком, меньшим сопротивлением и пониженным уровнем шума. Она имеет диапазон скорости от 800 до 3600 об/мин, регулируемый с помощью ШИМ.

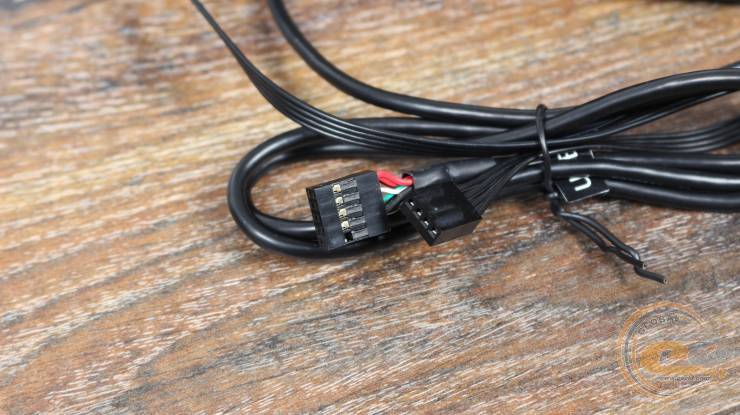

Два кабеля питания насоса и управления дисплеем заходят в корпус сзади между шлангами и с угла дисплейного блока. Для подключения питания используется стандартный 4-контактный кабель без оплетки длиной 36 см. Для работы дисплея необходимо подключить второй кабель длиной 93 см к колодке USB 2.0 на материнской плате.

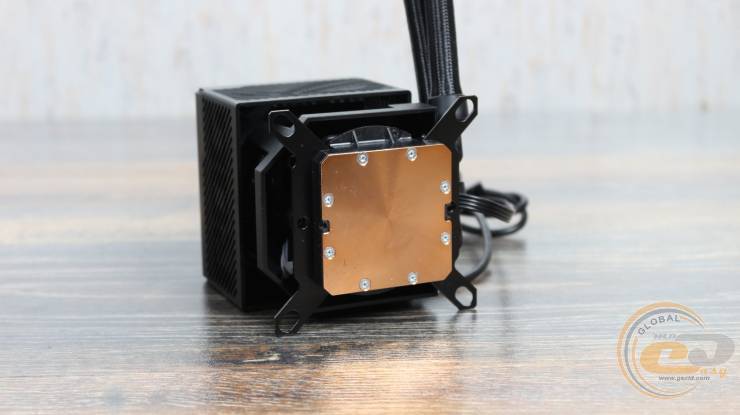

Основание водяного блока медное, имеет форму квадрата со скошенными углами и размером 56х56 мм. Зафиксирована она восемью винтами типа Torx. Шлифовка здесь идет концентрическими кругами от центра. Из коробки на основе должна быть нанесена термопаста, но ее нет, поскольку система уже использовалась раньше.

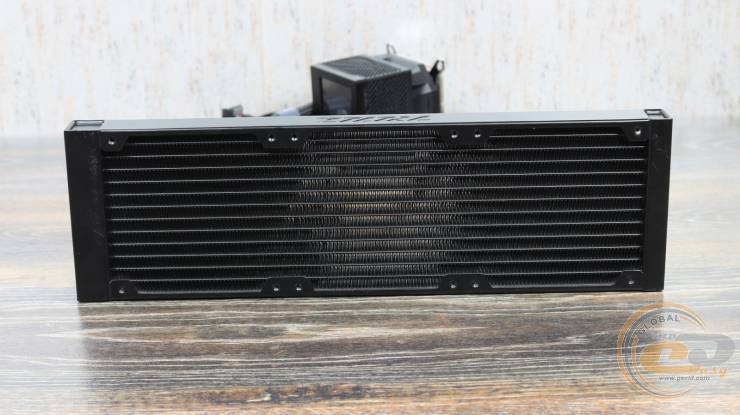

Радиатор СЖО ASUS ROG Ryujin III 360 ARGB изготовлен из алюминия и имеет следующие размеры – 399,5 х 120 х 30 мм. В боковых ребрах жесткости можно увидеть три набора посадочных отверстий для 120 мм вентиляторов. Конструкция радиатора представляет собой 14 продольных каналов, по которым течет хладагент. Между ними впаяно множество ребер ленточного типа. Их толщина составляет 0,1 мм, а среднее расстояние между ними около 1,5 мм. В результате получаем плотность ребер на дюйм на уровне 20 FPI. Вес СЖО без вентиляторов равен 1261 г.

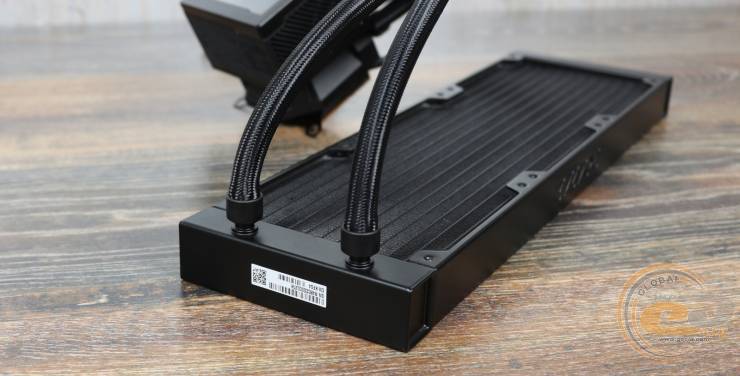

На одном из торцов радиатора разместилась наклейка с серийным номером и штрихкодом, а также место выхода двух фитингов, на которые напрессованы шланги.

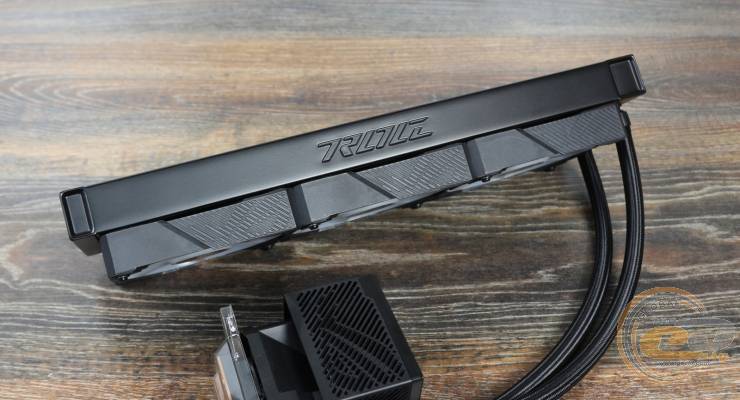

На боковых гранях можно увидеть проштампованную надпись ROG.

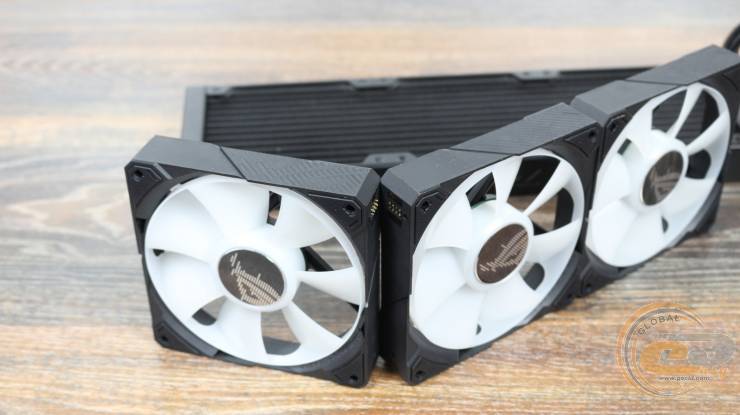

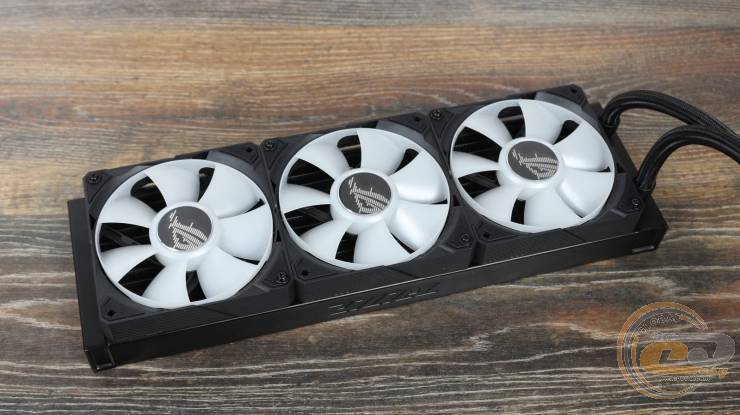

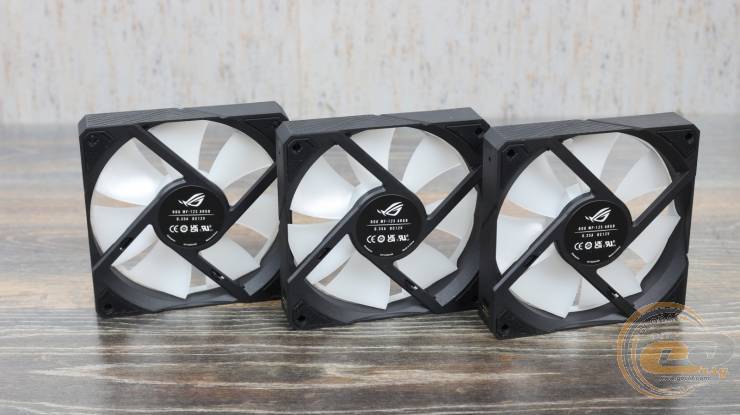

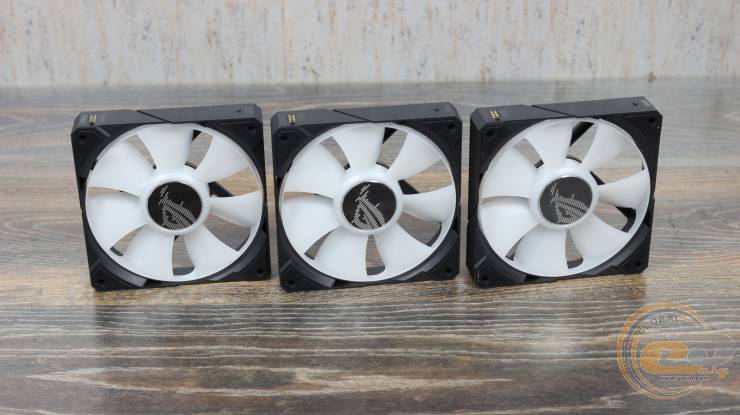

За обдув радиатора отвечают три вентилятора ASUS ROG MF 12S ARGB (CF1225H12D). Их корпус выполнен из пластика черного цвета, а лопасти – полупрозрачного белого цвета. Согласно официальным данным, они поддерживают ШИМ-регулирование скорости вращения лопастей в диапазоне 600 – 2200 ±10% об/мин с максимальным уровнем шума не более 36,45 дБ(А). Заявленный максимальный воздушный поток находится на отметке 70,07 CFM или 119,05 м³/ч, а статическое давление равно 3,88 мм вод. ст. Пластиковая рамка каждого вентилятора имеет наклеенные по углам резиновые демпферы вибрации с обеих сторон.

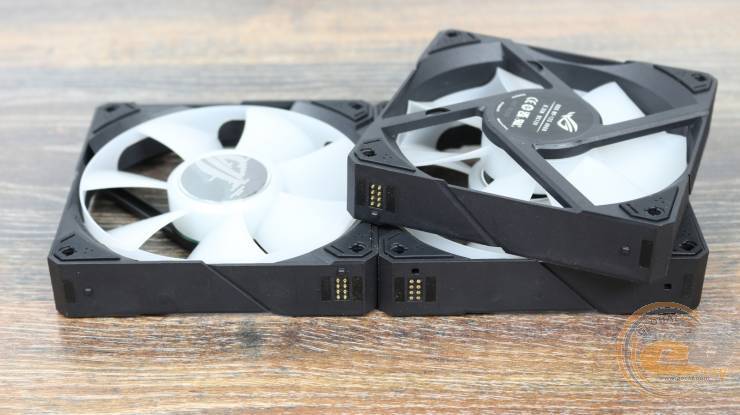

От привычных моделей их отличает наличие специального разъема с магнитным крепежом, через которую передаются сигналы управления и напряжение питания. Благодаря возможности их последовательного соединения – для подключения трех вентиляторов нужен только один кабель, что достаточно удобно и серьезно уменьшает количество кабелей, которые вам нужно будет укладывать в корпусе.

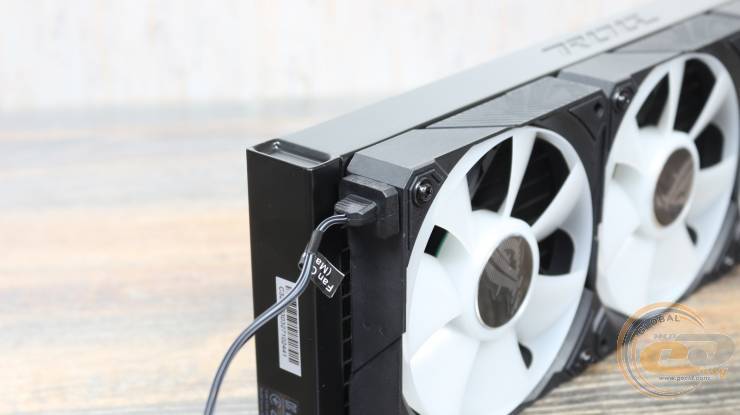

Для подачи питания и подключения подсветки вентиляторов используется кабель без оплетки длиной 63 см. На одном конце он имеет магнитную основу с соответствующими контактами, которая крепится к разъему вентилятора, а ближе к половине разделяется на два штекера: 4-контактный для питания и 3-контактный для ARGB. Для работы подсветки материнская плата должна поддерживать хотя бы одну колодку Addressable LED (+5VDG) – обычные колодки для светодиодных лент (+12V RGB) не подходят. При этом есть возможность выбрать сторону, из которой будет выходить кабель. Для этого в наборе есть два таких кабеля с соответствующими разъемами на магнитной основе.

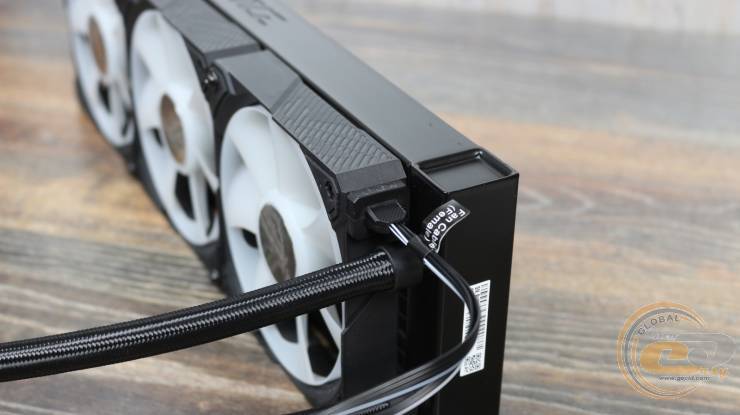

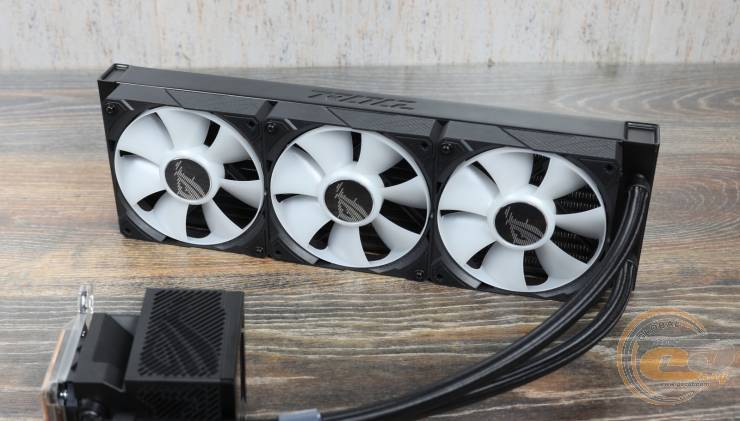

Крепление пропеллеров к радиатору осуществляется с помощью двенадцати длинных комплектных винтов с крестообразной головкой. Собранная система вместе с вентиляторами и с учетом головок крепежных винтов имеет толщину в 59 мм в профиль.

Процесс установки

Система охлаждения ASUS ROG Ryujin III 360 ARGB совместима с процессорными разъемами AMD Socket AM4/AM5 и Intel Socket LGA1150/LGA1151/LGA1155/LGA1156/LGA1200/LGA1700.

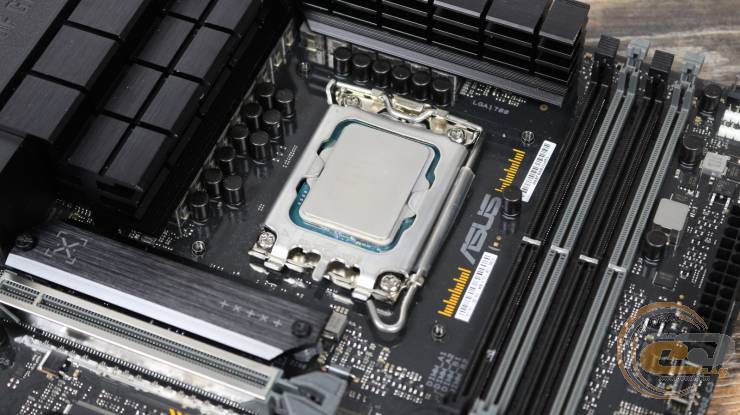

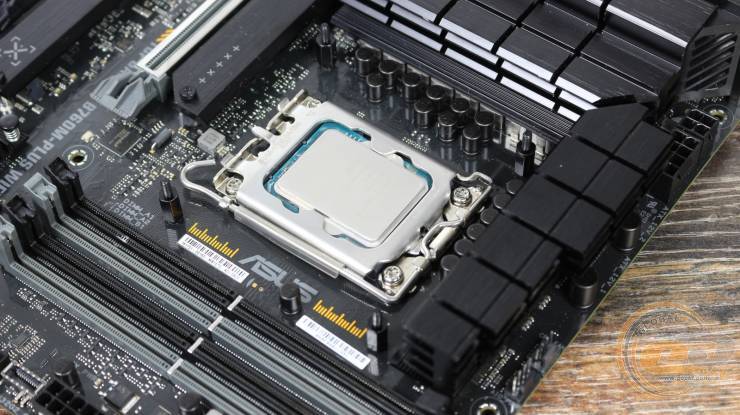

Хотя в комплекте очень подробная и максимально понятная инструкция по установке, мы на всякий случай покажем процесс установки на примере материнской платы ASUS TUF GAMING B760M-PLUS WIFI с разъемом Intel Socket LGA1700.

Первым вашим шагом будет передвижение пластиковых фиксаторов на рамке в нужное положение и приложение ее к соответствующим крепежным отверстиям на обороте материнской платы.

После этого с передней стороны нужно вкрутить в фиксаторы винтовые опоры.

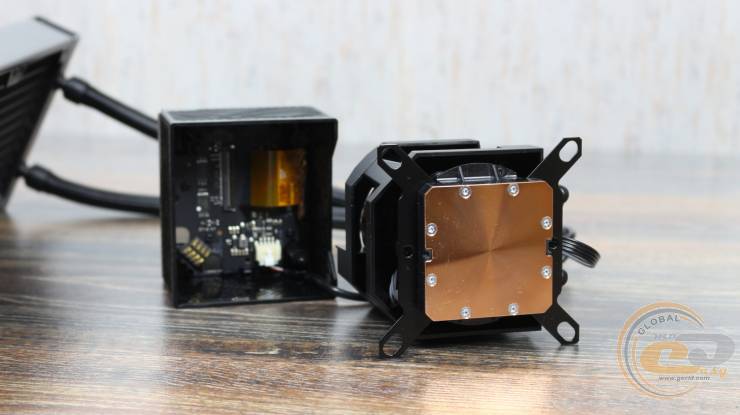

Далее для монтажа на Intel Socket LGA1700 выбираете гайки без полоски. Для удобства установки временно снимаете магнитную панель экрана. Наилучший вариант ориентации водоблока – шлангами вниз, тогда выходные отверстия вентилятора направлены четко на радиаторы силовых элементов.

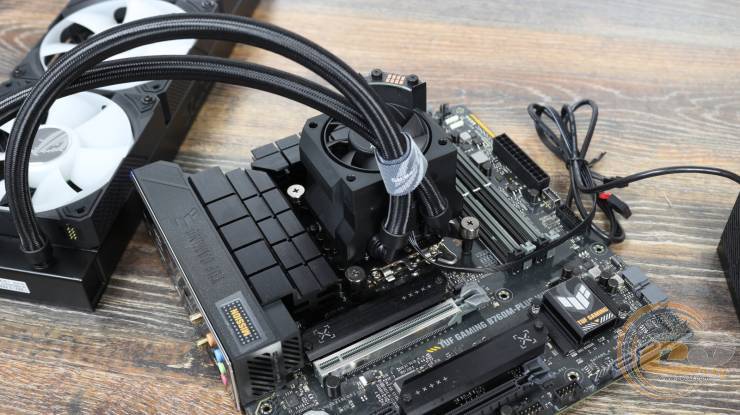

Прикрутите этими четырьмя гайками на место водяной блок, устанавливаем на место магнитную панель дисплея и подсоединяем соответствующие кабели к питанию и колодке USB.

Теперь установите радиатор с прикрученными вентиляторами в желаемое место в корпусе с помощью комплектных винтов. Не забудьте подключить питание и подсветку для вентиляторов. Это последний шаг. Вы молодец, со всем справились.

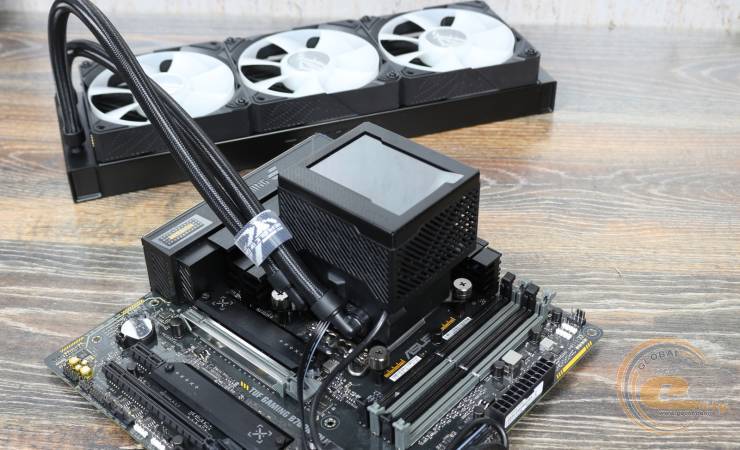

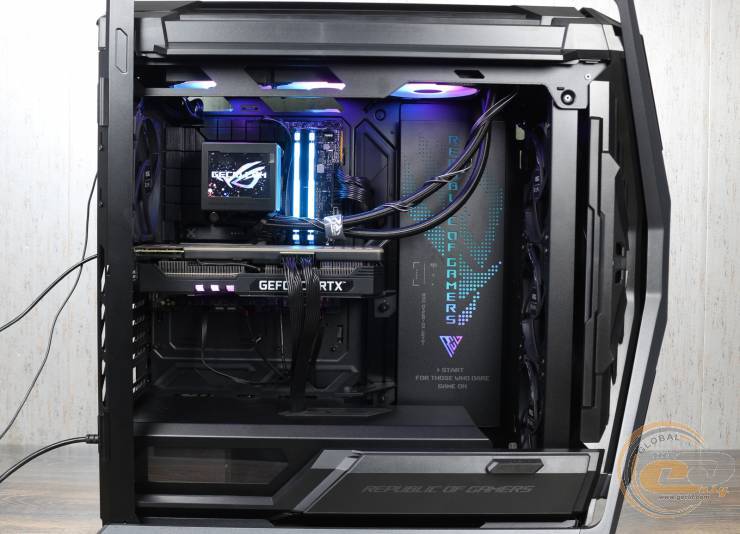

С включенным дисплеем и активной иллюминацией СЖО ASUS ROG Ryujin III 360 ARGB выглядит хорошо.

Программное обеспечение

Для управления жидкокристаллическим дисплеем, насосом и установленным под дисплейным блоком вентилятором потребуется фирменная утилита Armoury Crate, которую можно скачать с официального сайта. В противном случае вентилятор и насос будут работать на максимальных оборотах, а это будет достаточно громко. В нем есть возможность настройки отдельных кривых скорости в зависимости от температуры для насоса и встроенного вентилятора. Также можно выбрать статическую картинку или короткий клип для отображения на экране. Можно использовать как заготовленные картинки и анимации, так и свои варианты. И конечно можно использовать экран для отображения системных показателей, таких как температура и других. Одновременно можно наблюдать за тремя параметрами, в том числе – температурой, напряжением, частотой или скоростью вентиляторов. Доступные варианты датчиков отличаются в зависимости от материнской платы. Хорошо, что в самом устройстве есть датчик температуры жидкости. Данные из программы системного мониторинга AIDA64 можно также выводить на экран. Тем более что ASUS предоставляет покупателям этого СЖО бесплатную лицензию для AIDA64 на год. А вот для настройки цвета и эффектов подсветки вентиляторов на радиаторе нужно будет использовать ПО совместимых материнских плат.

Тестирование

Наименование

Модель

Процессор

Intel Core i5-13600K (Socket LGA 1700, 6 х 3.5-5.1 ГГц + 8 х 2.6-3.9 ГГц, 24 МБ L3, TDP 125 Вт)

Материнская плата

ASUS TUF GAMING B760M-PLUS WIFI (Socket 1700, B760, Micro-ATX)

Оперативная память

2 x 16 ГБ DDR5-6000 Kingston FURY Beast RGB

(KF560C40BBAK2-32) @ XMP 5600 МГц

Видеокарта

Palit GeForce RTX 3090 GamingPro OC 24 GB GDDR6X (скорость вентилятора 40%)

SSD

Kingston HyperX FURY SSD (SHFS37A/240G)

Блок питания

ASUS ROG STRIX 1000W Gold Aura Edition, 1000 Вт

Корпус

Asus ROG Hyperion GR701

Термопаста

GD 900

Отметим, что во время тестирования СЖО задний вентилятор на корпусе устанавливался на вдув и все четыре корпусных вентилятора работали со скоростью 1400 об/мин. В BIOS материнской платы мы отключили лимиты с помощью ASUS Performance Enhancement 3.0. При тесте AIDA Stress CPU частота процессора составляла 5100 МГц и напряжение 1,376 В, а вот при Stress FPU частота процессора – 5000 МГц и напряжение – 1,359 В. Троттлинг во время тестирования не наблюдался.

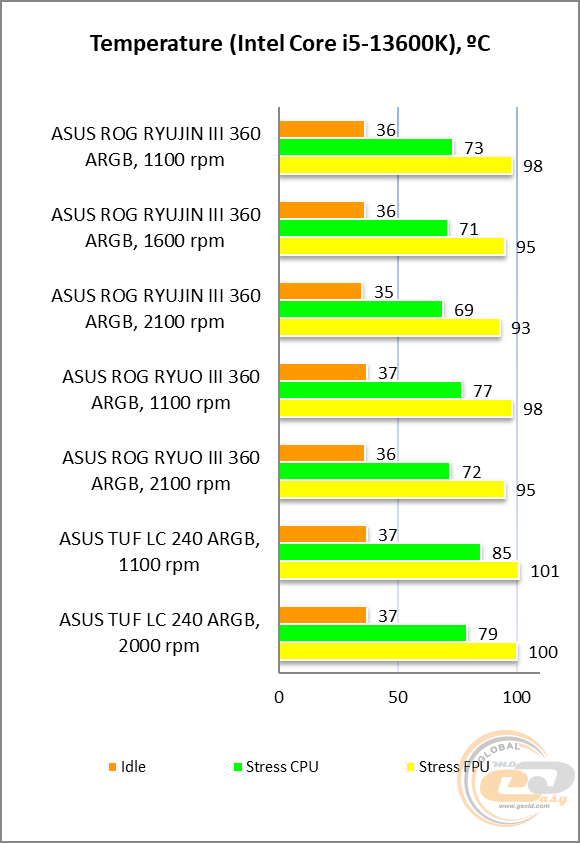

ASUS ROG Ryujin III 360 ARGB показывает несколько лучшие результаты, чем подобное недавно протестированное трехсекционное СЖО ASUS ROG RYUO III 360 ARGB. Есть разница температур до 4°C в пользу героини нашего обзора.

При сравнении с 240-мм вариантом в лице ASUS TUF LC 240 ARGB разница будет значительно больше. Увеличенные размеры радиатора и дополнительный вентилятор позволяют получить значительно лучшие температуры при меньшем уровне шума или разницу вплоть до 12°C при одинаковом числе оборотов.

А теперь о еще одном важном показателе – уровне шума вентиляторов на радиаторе.

Скорость вращения лопастей, об/мин

Уровень шума

1100

Почти бесшумно, очень комфортно

1300

Низкий, комфортный

1600

Средний шум, комфортный

1800

Шум выше среднего, относительно комфортный (если сидеть рядом с корпусом в наушниках, шум будет слышен, но он не раздражительным)

2100

Шум громкий, дискомфортный

Рабочего диапазона регулировки от 1100 до 2100 об/мин будет достаточно как для любителей тишины 1100-1300 об/мин или готовых искать компромисс 1600 об/мин, так и для тех, кому результат важнее всего 1800-2100 об/мин.

А вот немного информации и об уровне шума, установленного на водоблоке вентилятора.

Скорость вращения лопастей 60-мм вентилятора, об/мин

Уровень шума

800

Почти бесшумно, очень комфортно

2550

Почти бесшумно, очень комфортно

3570

Низкий, комфортный

5100

Шум выше среднего, относительно комфортен (если сидеть рядом с корпусом в наушниках, шум будет слышен, но он не раздражает)

Относительно помпы – даже на максимальных оборотах ее будет довольно трудно услышать на фоне общего шума от системы.

Итоги

СЖО ASUS ROG Ryujin III 360 ARGB можно считать удачным обновлением серии. В плане производительности к прошлым ее преимуществам добавился насос 8-го поколения от Asetek, более широкие шланги и улучшенный 60-мм вентилятор для обдува силовых элементов питания процессора. Любители иллюминации также останутся довольны, ведь здесь есть не только подсветка, но и качественный жидкокристаллический дисплей с возможностью настройки и кастомизации. Единственное что – для работы подсветки ваша материнская плата должна иметь хотя бы одну колодку Addressable LED (+5VDG).

К производительности ASUS ROG Ryujin III 360 ARGB вопросов нет. При тестировании с достаточно производительным трехсекционным решением этого же производителя имеем либо преимущество до 4°C, либо аналогичную эффективность при более низком уровне шума. Двухсекционным решением героиня нашего обзора вообще не оставляет шансов.

ASUS ROG Ryujin III 360 ARGB точно пригодится тем, кто хочет максимально раскрыть потенциал топового процессора, имеет корпус, предусматривающий установку 360-мм «водянки» и не желающий заниматься самостоятельным сбором полноценного контура СЖО. Тем более, что производитель предоставляет целых шесть лет гарантии, что не дает сомневаться в качестве продукта.

Достоинства:

  • отличная производительность в своем сегменте;
  • хороший съемный 3,5″ жидкокристаллический дисплей с возможностью его настройки и кастомизации;
  • RGB-подсветка вентиляторов;
  • эффектный внешний вид;
  • обдув силовых элементов питания вокруг процессора;
  • простота установки;
  • поддержка актуальных и части устаревших платформ от AMD и Intel;
  • наличие белой версии;
  • последовательное магнитное соединение между собой вентиляторов и использование одного кабеля для питания и подсветки;
  • функциональное ПО.

Особенности:

  • для работы подсветки вентиляторов необходима колодка Addressable LED (+5VDG);
  • заметный уровень шума при высокой скорости вращения вентиляторов.


Автор: Иван Моргун

Выражаем благодарность украинскому представительству компании ASUS за предоставленную для тестирования СЖО.
