Обзор системы жидкостного охлаждения be quiet! Silent Loop 3 420mm: для современных флагманских процессоров

Сегодня к нам на тестирование попала первая be quiet! 420-мм версия СЖО из серии Silent Loop 3, представленная в феврале этого года.

Называется эта модель be quiet! Silent Loop 3 420mm. В настоящее время пользователям в рамках серии предлагаются только черные версии. До украинского рынка эта жидкостная система охлаждения еще не дошла, ориентируйтесь на рекомендованную производителем цену - €175 (приблизительно ₴7600).

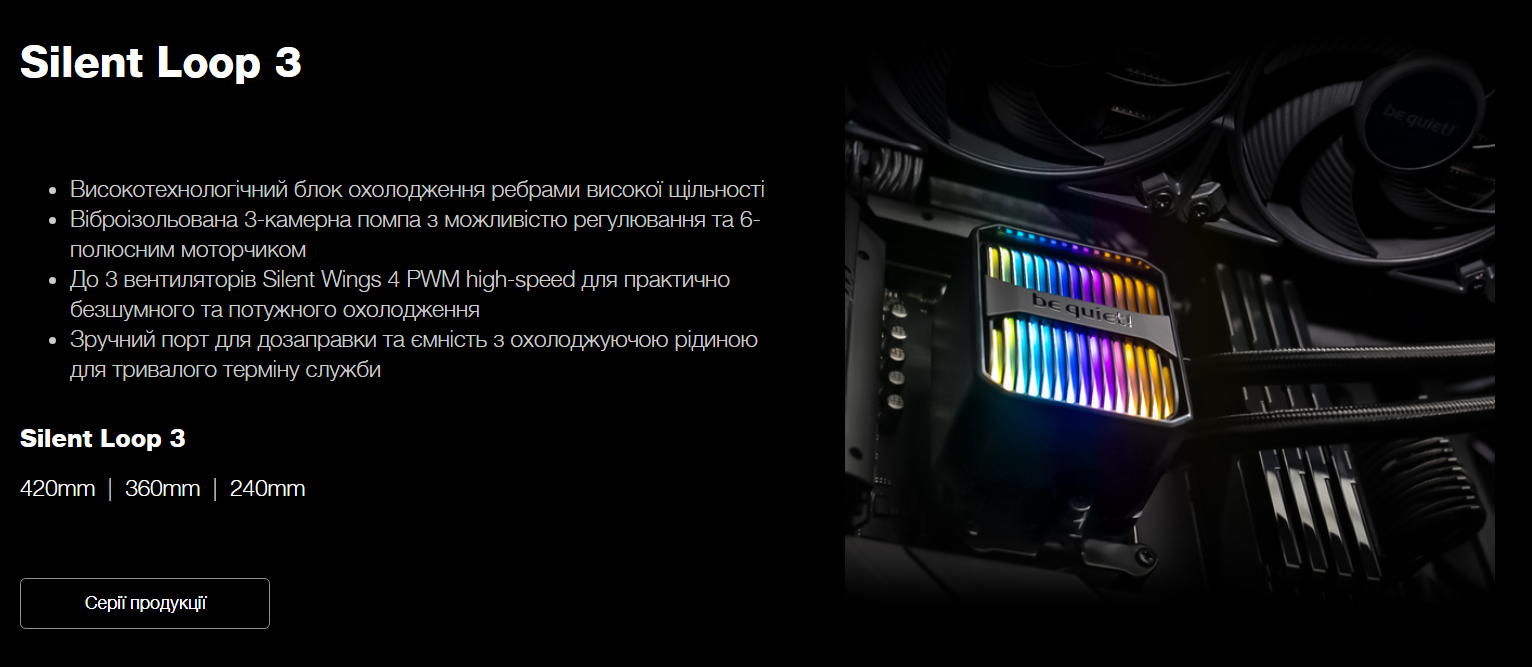

Компания be quiet! заявляет о таких ключевых особенностях: улучшенный блок охлаждения с высокопроизводительным и одновременно тихой помпой, ненавязчивая ARGB-подсветка на водоблоке, 140-мм высокоскоростные вентиляторы Silent Wings 4 и отверстие для дозаправки на радиаторе. При этом к совместимым процессорным разъемам в 360-мм и 420-мм версиях добавились сокеты процессоров AMD Ryzen Threadripper, что свидетельствует о реальной возможности отвода такой жидкостной системой охлаждения значительного количества тепла.

Ну, а разобрать каждый из этих пунктов более подробно и узнать, насколько реальность совпадает с обещаниями be quiet!, мы предлагаем вам далee.

Спецификация

Модель	be quiet! Silent Loop 3 420mm (BW026)
Цвет	чёрный
Поддержка процессорных разъемов	AMD Socket AM4 / AM5 / TR4 / sTRX4 / TR5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1200 / LGA1700 / LGA1851
Термоинтерфейс	Комплектная термопаста в шприце
Длина соединительных шлангов, мм.	400
Общий уровень шума, дБА	до 34.3
Радиатор
Материал	Алюминий
Размеры, мм	457 х 140 х 27
Водоблок
Размеры, мм	93.5 х 80 х 56
Скорость работы помпы, об/мин	1700–3500 ±10%
Номинальное напряжение питания, В	12
Разъем питания	4- контактный
Длина кабеля питания/подсветки, см	50 / 50.5
LED-подсветка	есть
Вентиляторы
Модель	be quiet! Silent Wings 4 140mm PWM high-speed (BQ SIW4-14025-MF-PWM)
Размеры, мм	140 х 140 х 25
Количество	3
Поддержка ШИМ-регулировки скорости вращения лопастей	есть
LED-подсветка	Нет
Напряжение питания, В	12
Скорость вращения, об/мин	до 1900 ± 10%
Уровень шума, дБА	до 29.3
Максимальный воздушный поток, CFM (м3/ч)	78.4 (133.2)
Статическое давление, мм вод. ст.	2.36
Тип подшипника вентилятора	Гидродинамический
Ожидаемый срок службы вентилятора, час	300 000 (при температуре окружающей среды 25°С)
Разъем питания	4- контактный
Длина кабеля питания/разветвителя, см	50 / 8.5
Вес СЖО (с установленными вентиляторами), кг	2.01
Гарантия, лет	3
Сайт производителя	be quiet!
Страницы продуктов	be quiet! Silent Loop 3 420mm

Упаковка и комплектация

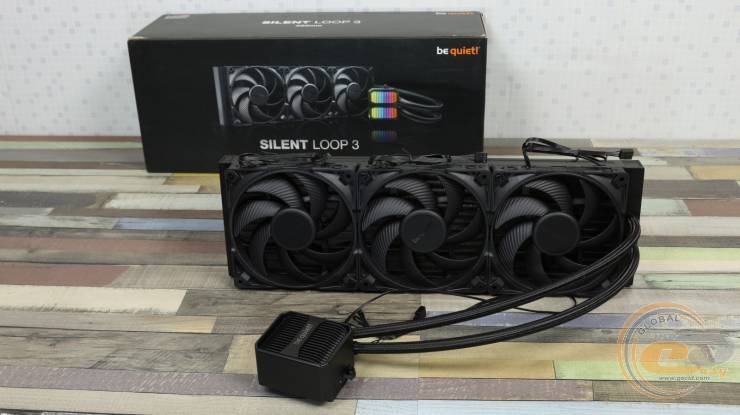

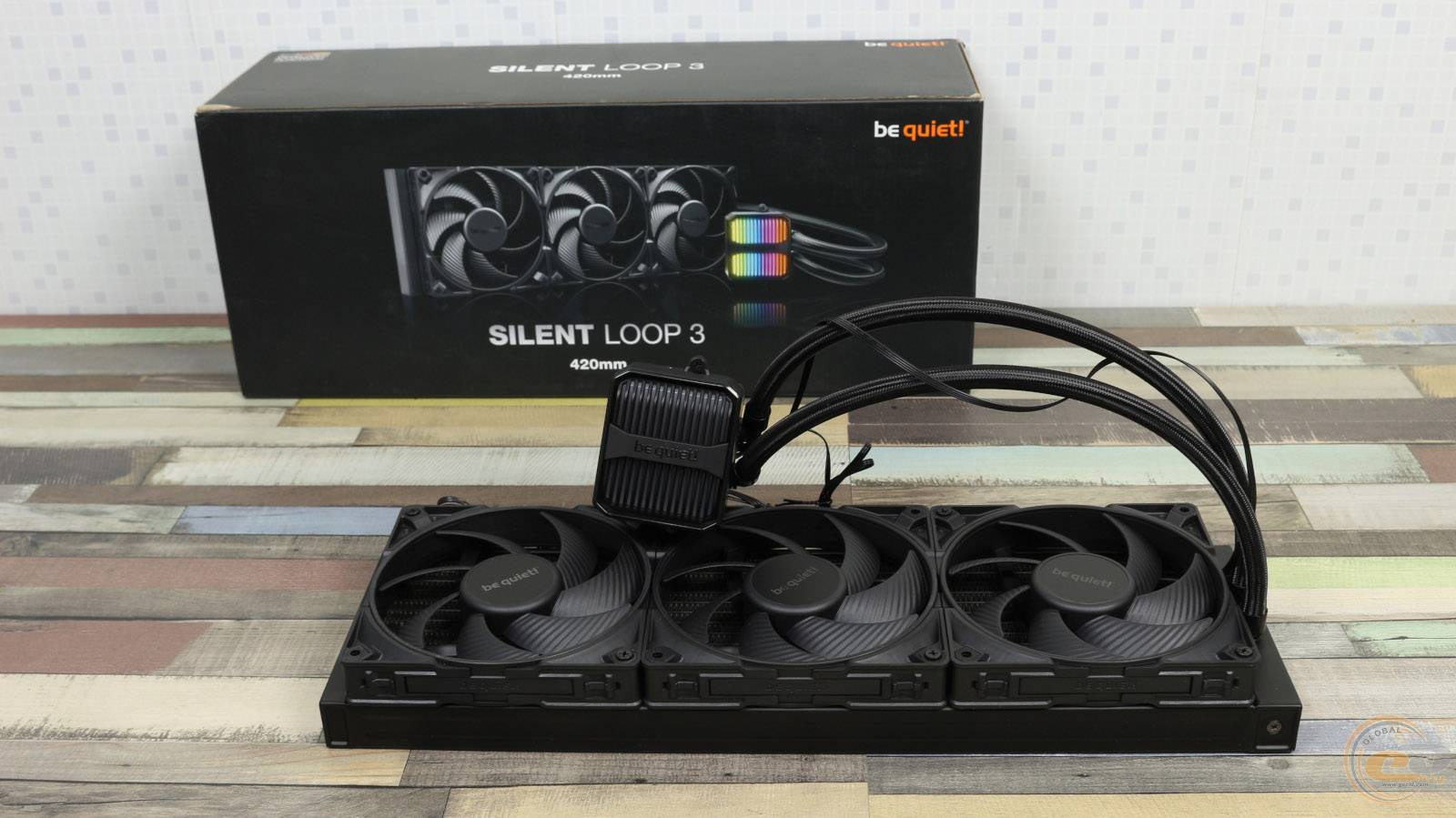

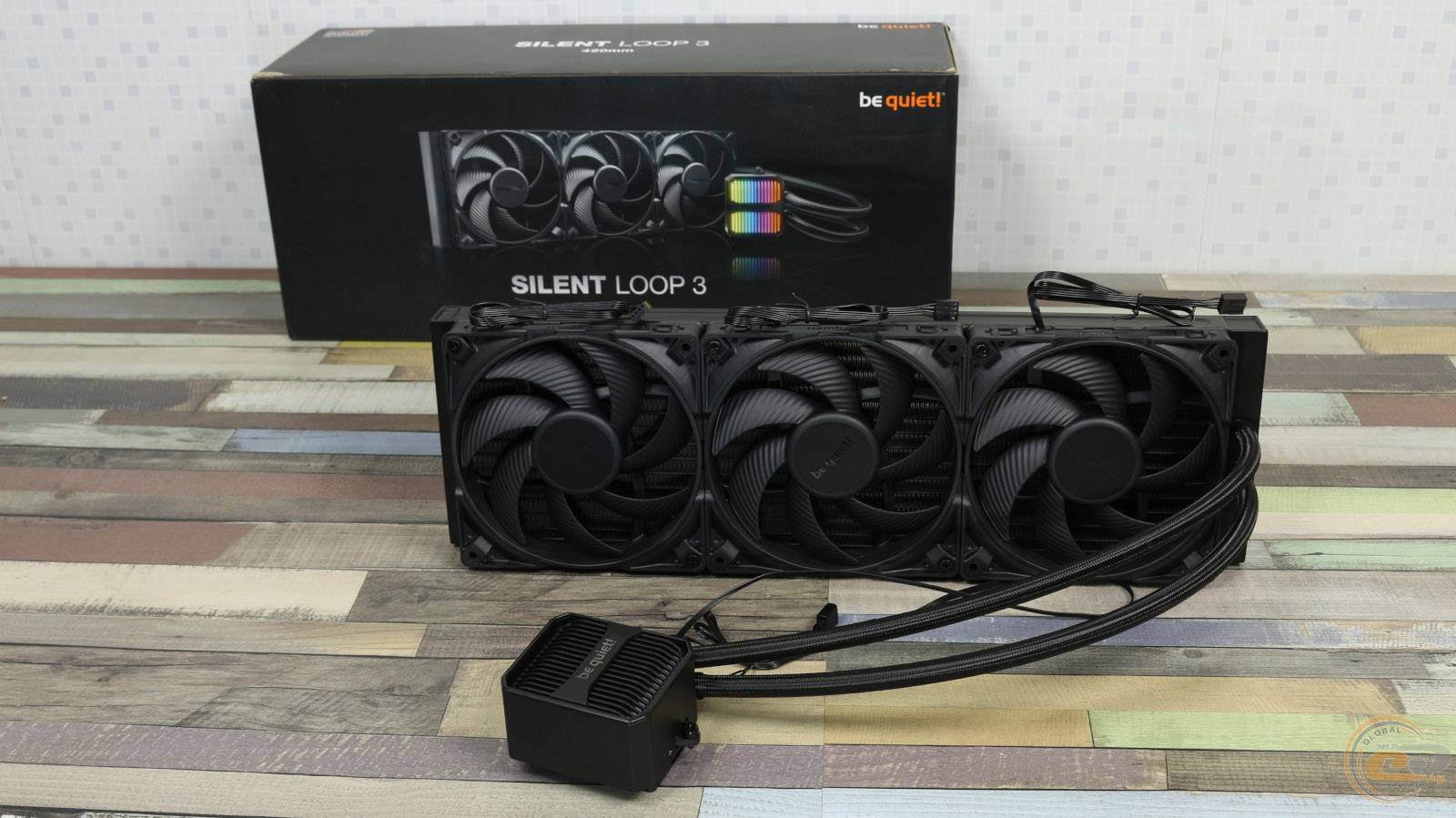

Стилистически коробка be quiet! Silent Loop 3 420mm не изменяет своим традициям, она выполнена в черном цвете и содержит на своих гранях всю необходимую техническую информацию.

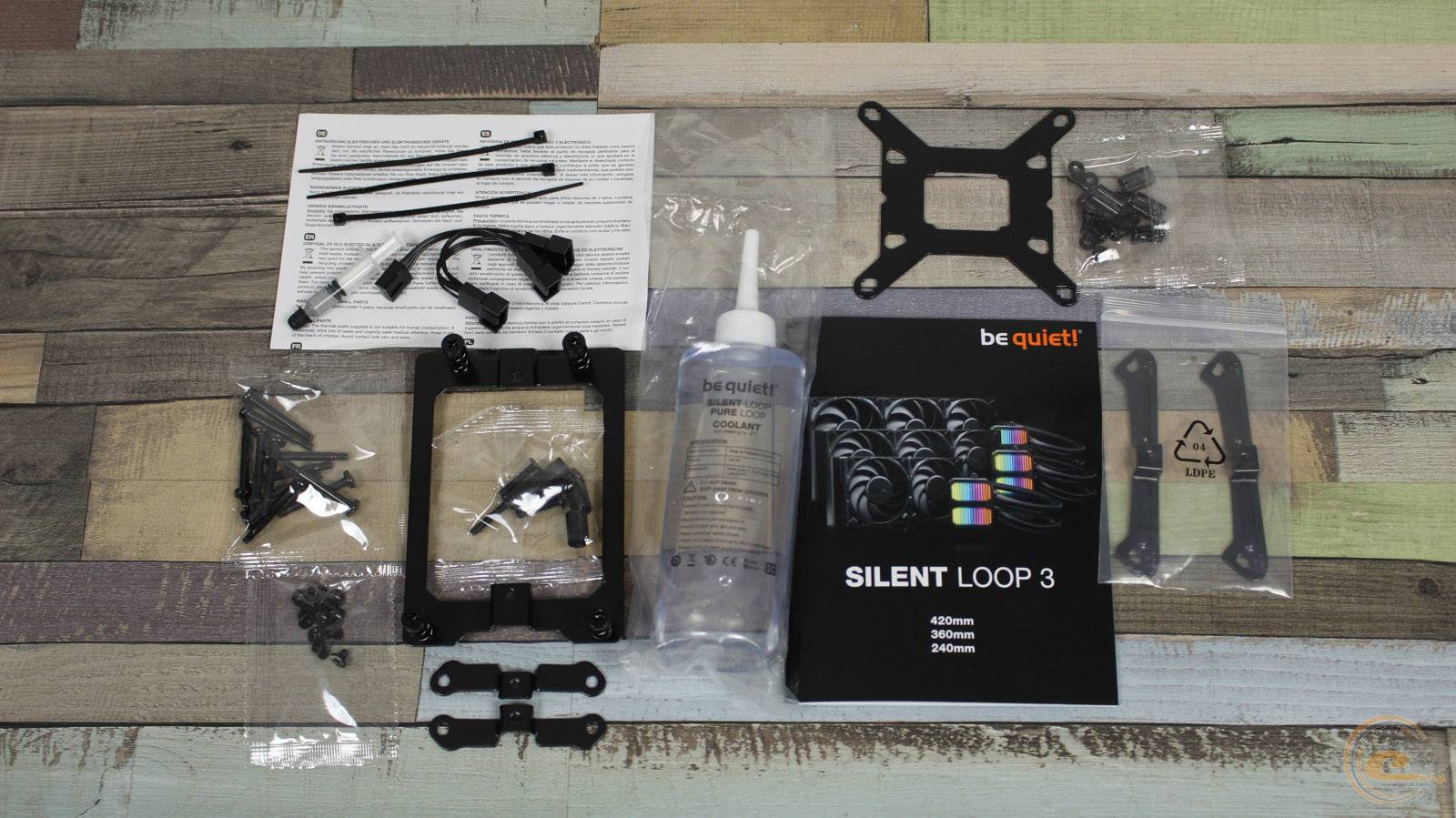

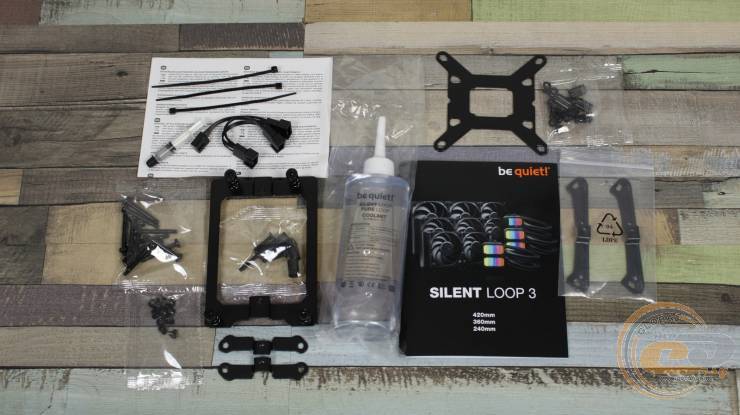

Кроме радиатора с водяным блоком и трех 140-мм вентиляторов в комплекте поставки находятся:

• инструкция пользователя;
• три кабельные одноразовые пластиковые стяжки;
• инструкция по утилизации;
• емкость с хладагентом;
• разветвитель питания вентиляторов с одного разъема на четыре контакта на три разъема;
• термопаста в шприце;
• четыре резиновых уплотнительных кольца для креплений сокетов Intel;
• четыре пластиковых шайба для сокетов Intel;
• четыре пластиковых шайбы для сокетов AMD;
• четыре винта фиксации кронштейнов для процессоров Intel;
• четыре винта для фиксации усилительной пластины процессоров Intel;
• четыре винта фиксации кронштейнов для процессоров AMD;
• металлическая рамка с четырьмя винтами для процессоров AMD Ryzen Threadripper;
• два металлических кронштейна для процессоров Intel;
• два металлических кронштейна для процессоров AMD;
• металлическая усилительная пластина для креплений сокетов Intel;
• два винта для фиксации водоблока (установленные на нем из коробки);
• двенадцать длинных винтов для фиксации вентиляторов на радиаторе;
• двенадцать коротких винтов для крепления радиатора в корпусе.

Внешний вид и конструкция

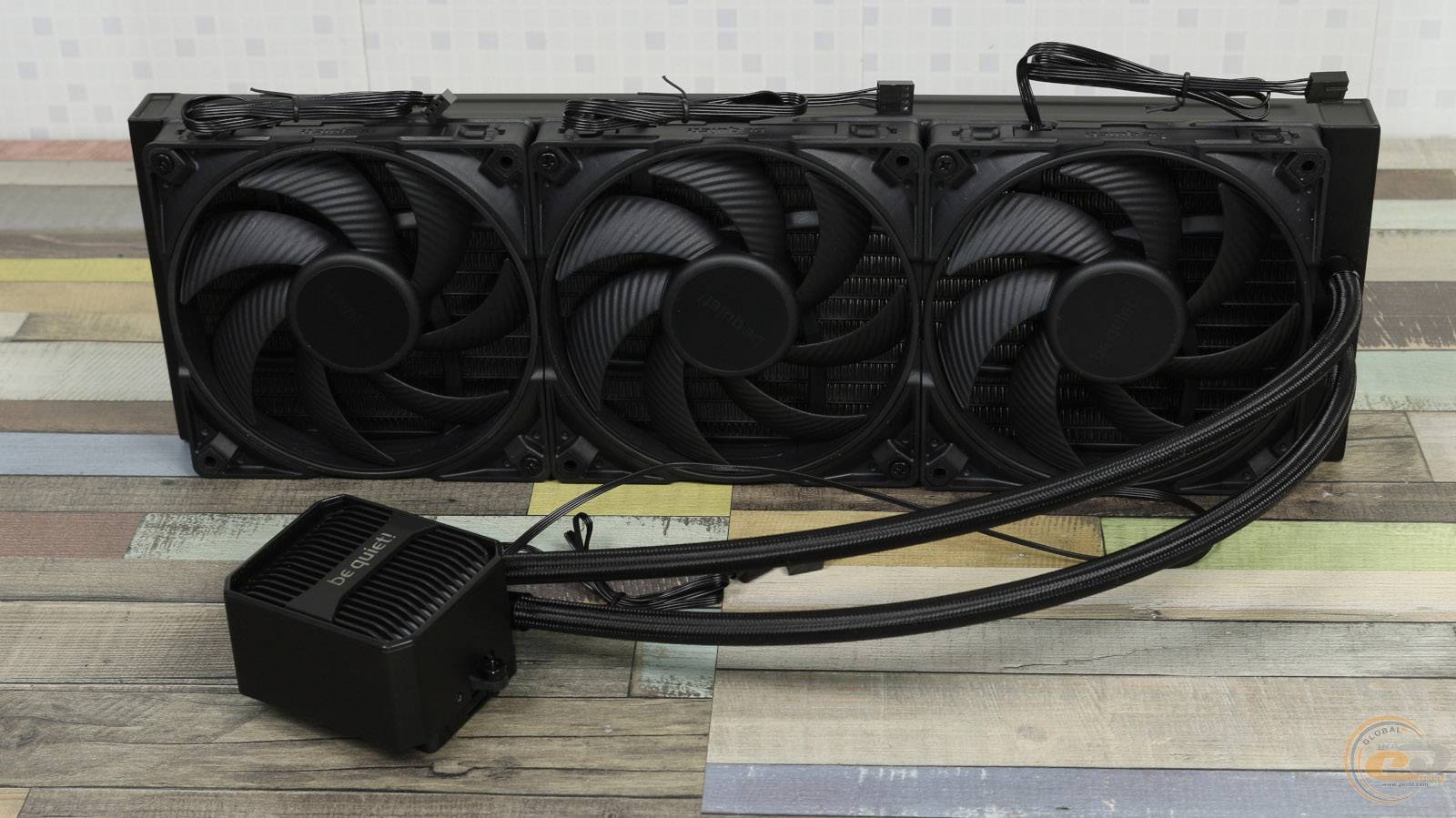

СЖО be quiet! Silent Loop 3 420mm обладает максимально сдержанным дизайном и выполнена исключительно в черном цвете. Единственный хоть как-то выбивающийся из общей темной концепции элемент – небольшой серебристый логотип на водном блоке. Резиновые шланги, соединяющие водоблок с радиатором, получили нейлоновую оплетку и длину 400 мм.

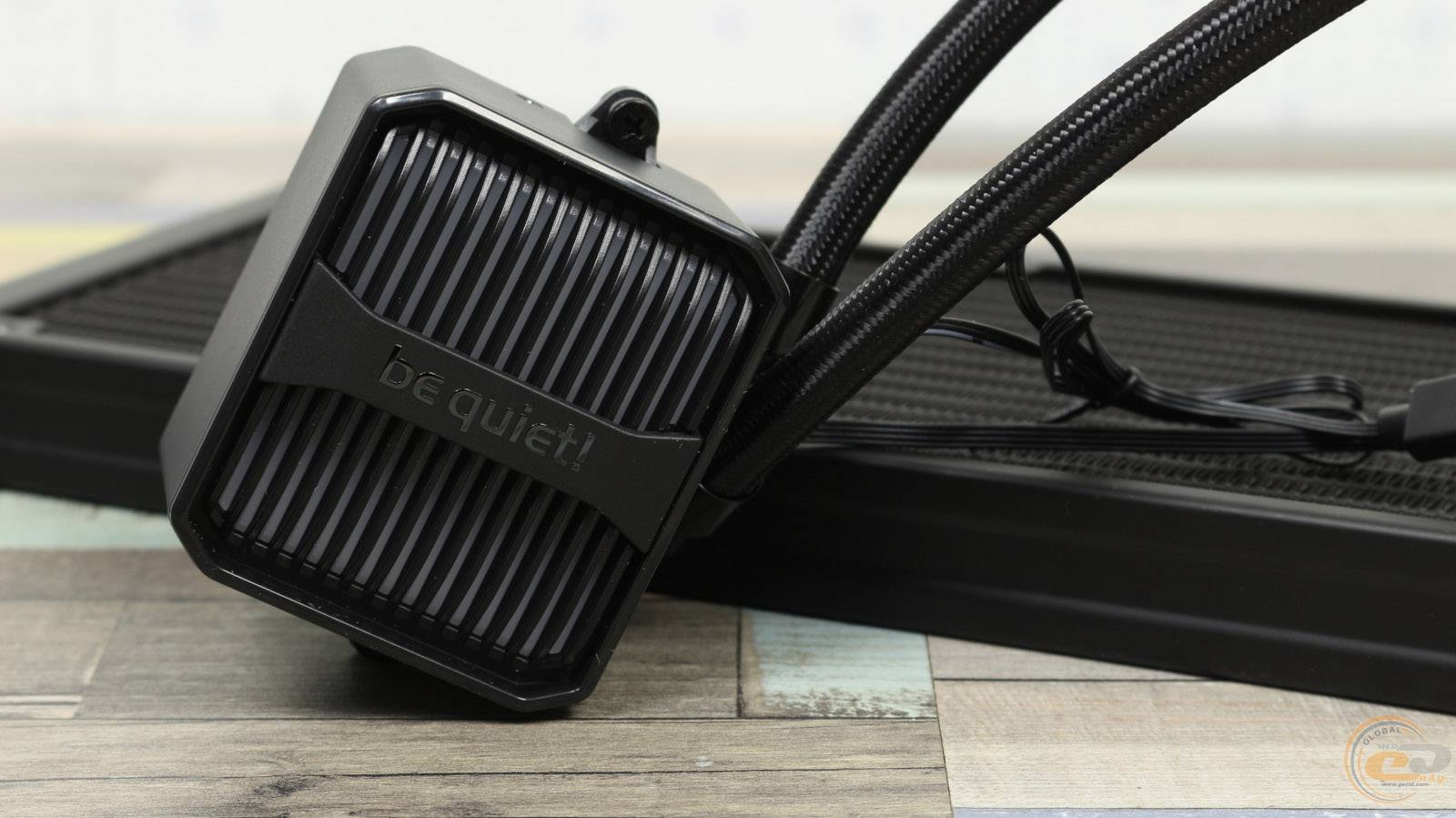

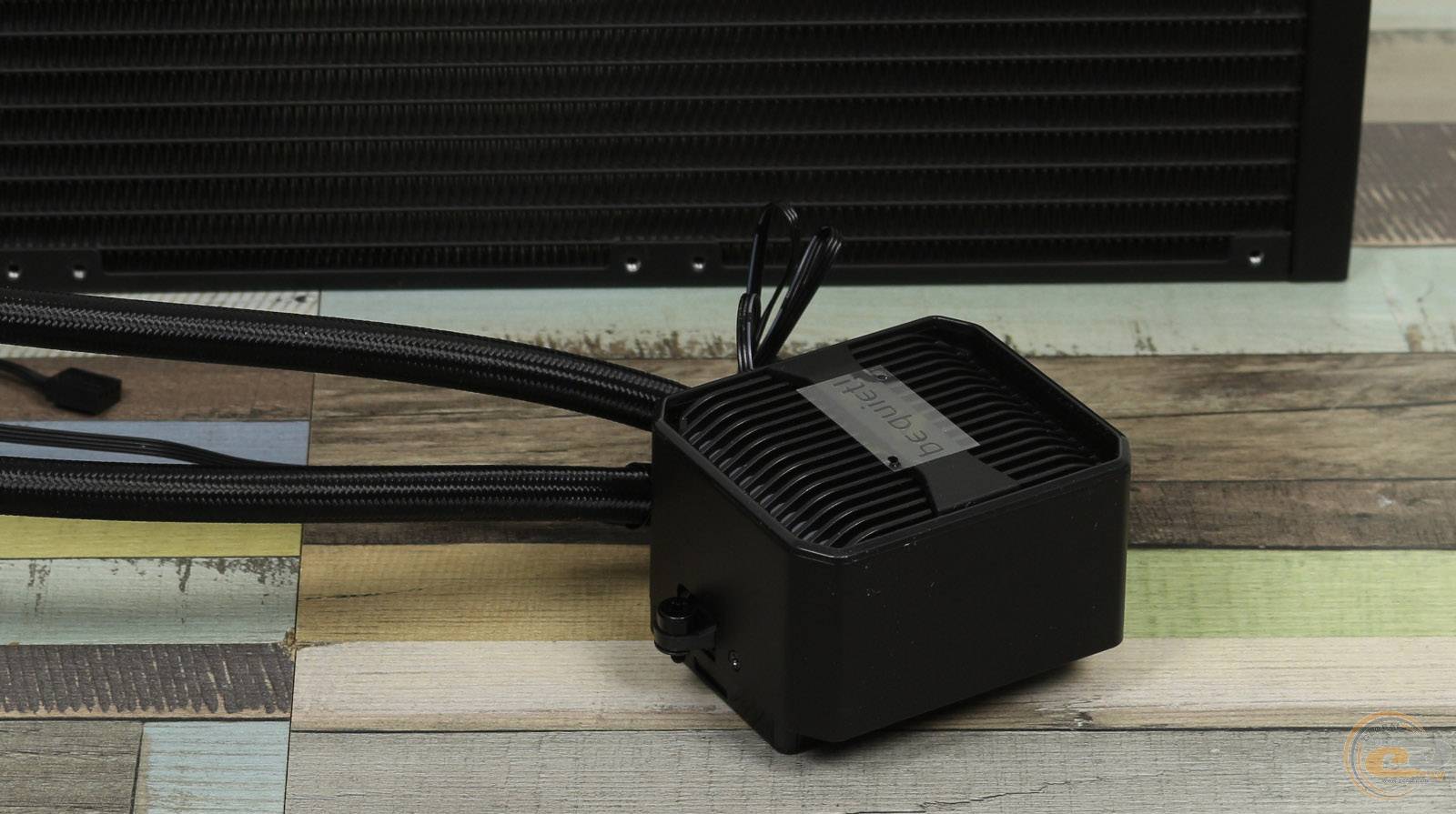

Корпус водоблока размером 93,5 х 80 х 56 мм сделан из матового черного пластика с немного шершавой поверхностью в форме параллелепипеда со скошенными углами.

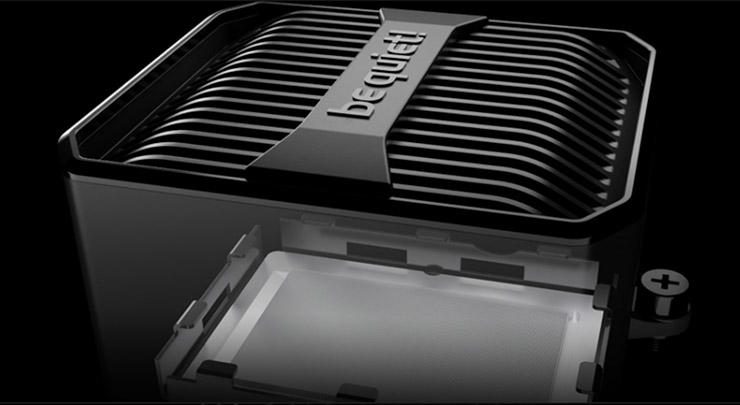

be quiet! заявляет, что внутри используется специально разработанная безвинтовая конструкция крепления охлаждающей пластины, обеспечивающая площадь ребер 1800 мм². Это с учетом внутренней конструкции каналов для охлаждающей жидкости должно гарантировать равномерное покрытие всей поверхности и достижение высокой производительности независимо от платформы процессора.

Ребра на верхней грани корпуса тоже пластиковые и не участвуют в охлаждении процессора, а служат дополнительной декорацией элемента подсветки. Здесь же размещен логотип be quiet! К сожалению, его положение фиксировано, что может немного испортить общее впечатление при нестандартном размещении комплектующих.

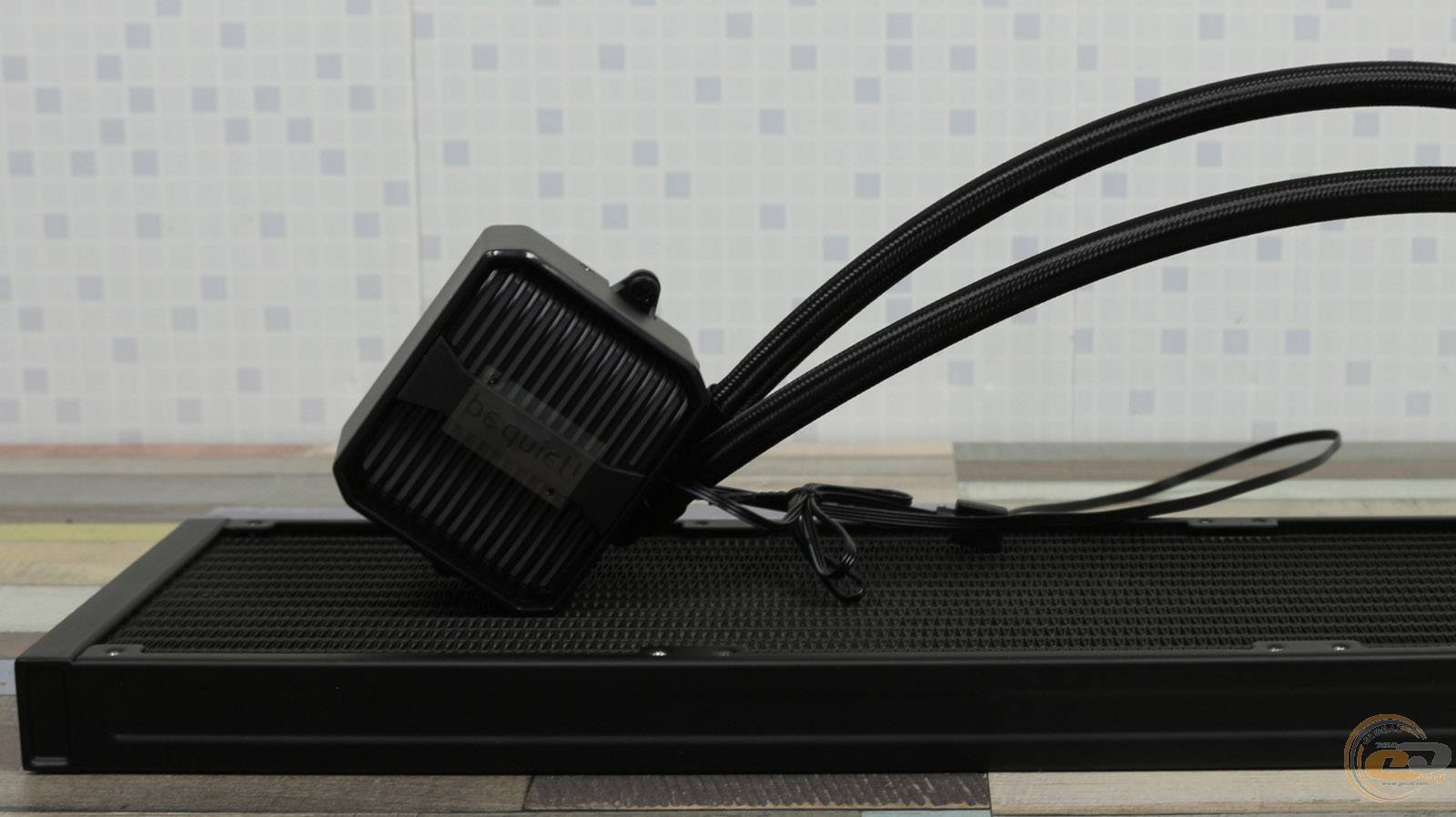

Вращающиеся фитинги в этой модели вполне реально разместить почти в горизонтальном положении.

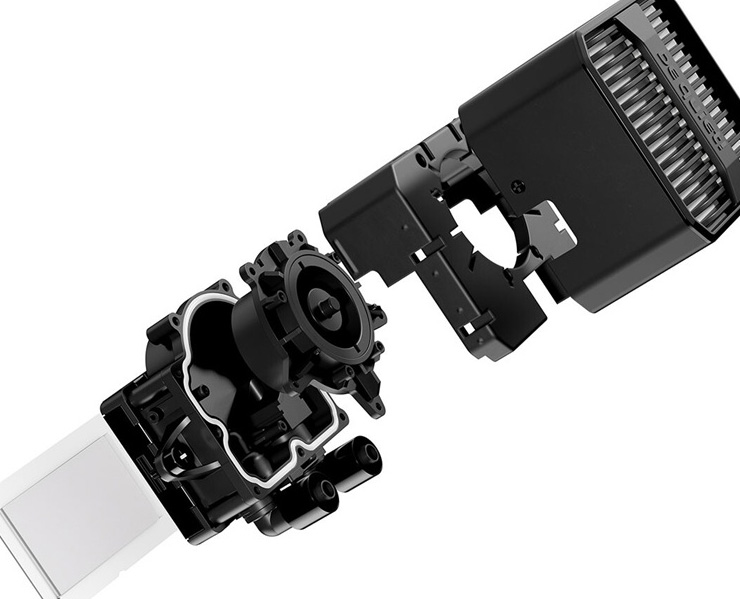

Производитель использует в этой модели виброизолированную помпу с трехкамерной конструкцией. Причем ее промежуточная камера выполняет роль резервуара, обеспечивающего достаточный объем для распространения охлаждающей жидкости и уменьшая ее турбулентность перед тем, как она покинет блок помпы. Сама же помпа оснащена 6-полюсным 3-фазным моторчиком с регулировкой с помощью ШИМ и диапазоном скорости от 1700 до 3500 ±10% об/мин.

Можно сказать, что свое название модель частично оправдывает, ведь ни одного звука от насоса во время тестирования не было слышно даже на максимальных оборотах.

Из водоблока выходят два плоских кабеля без оплетки. Один из них, длиной 50,5 см, отвечает за работу ARGB-подсветки, а другой со стандартным 4-контактным штекером и длиной 50 см - за питание и регулировку оборотов насоса.

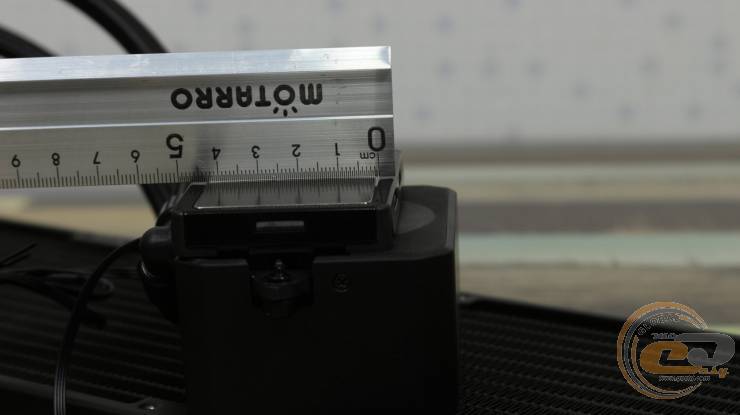

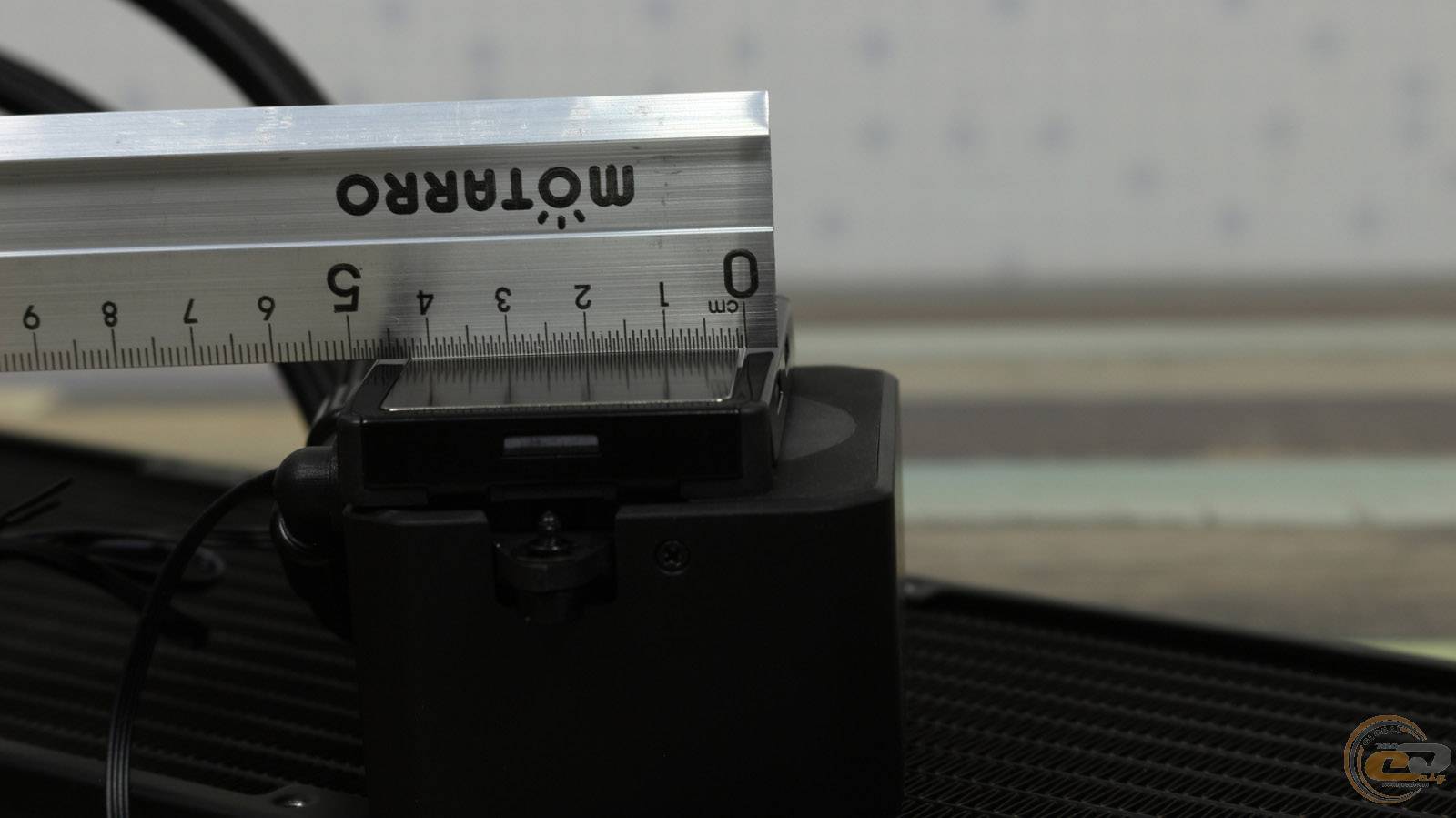

Прямоугольное основание размером 60 х 42 мм изготовлено из меди и имеет дополнительное никелевое покрытие. Ее поверхность ровная, шлифованная, но не до зеркального блеска.

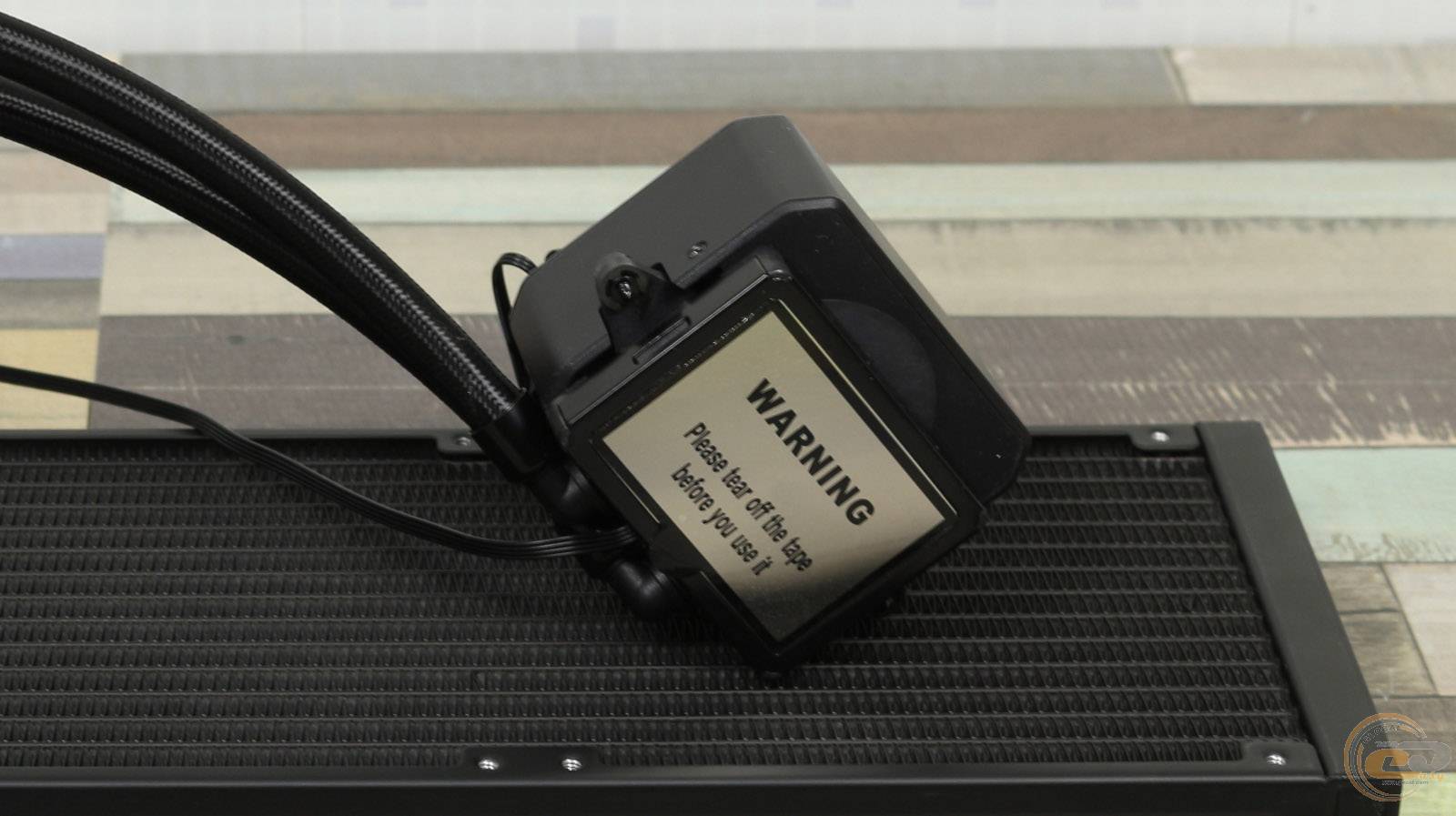

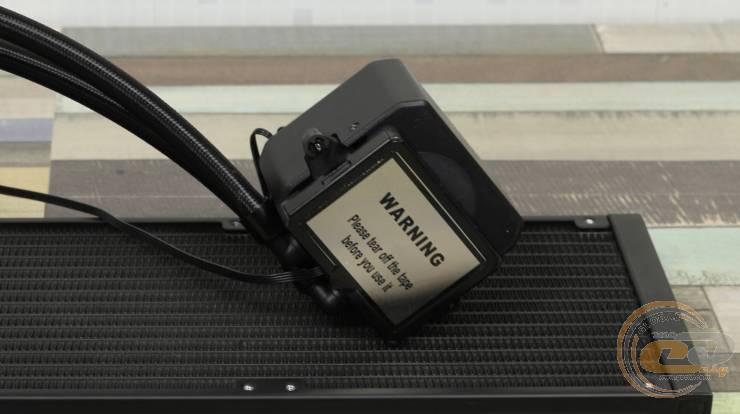

На основу наклеена прозрачная защитная пленка. А вот нанесение комплектного термоинтерфейса полагается на плечи пользователя.

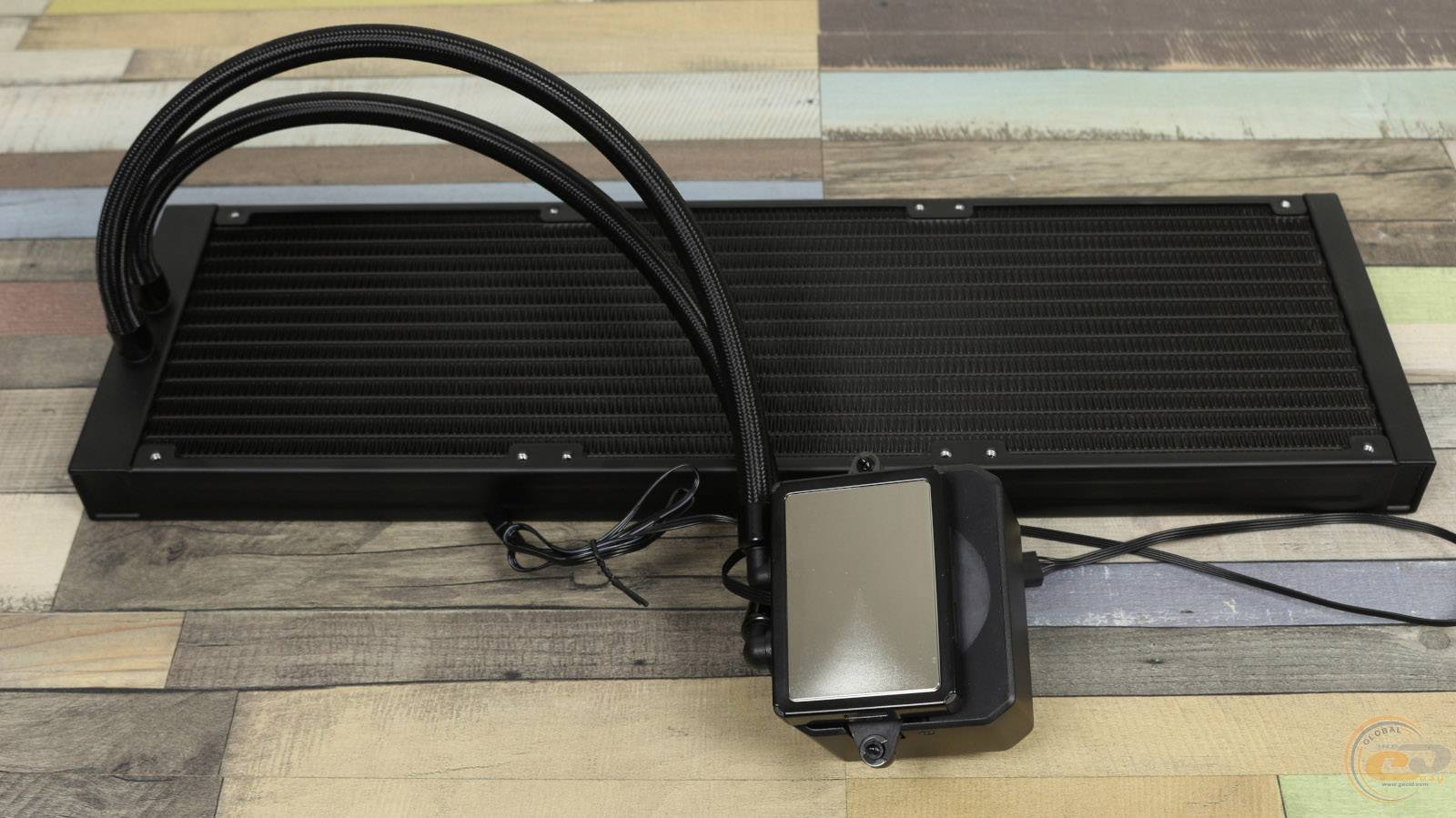

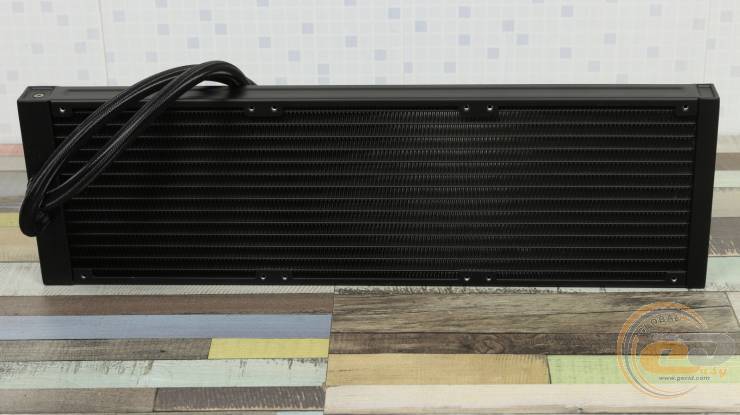

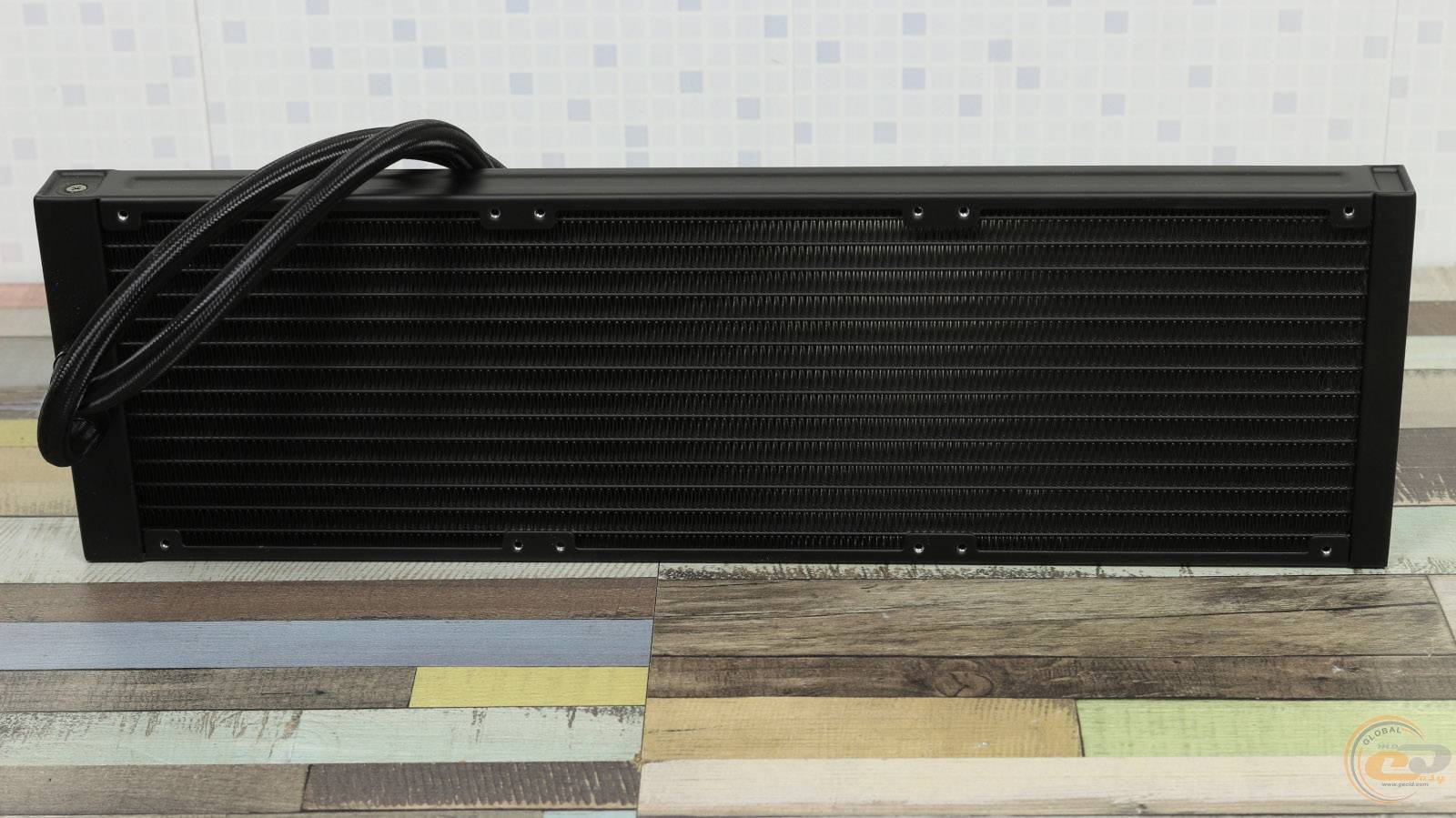

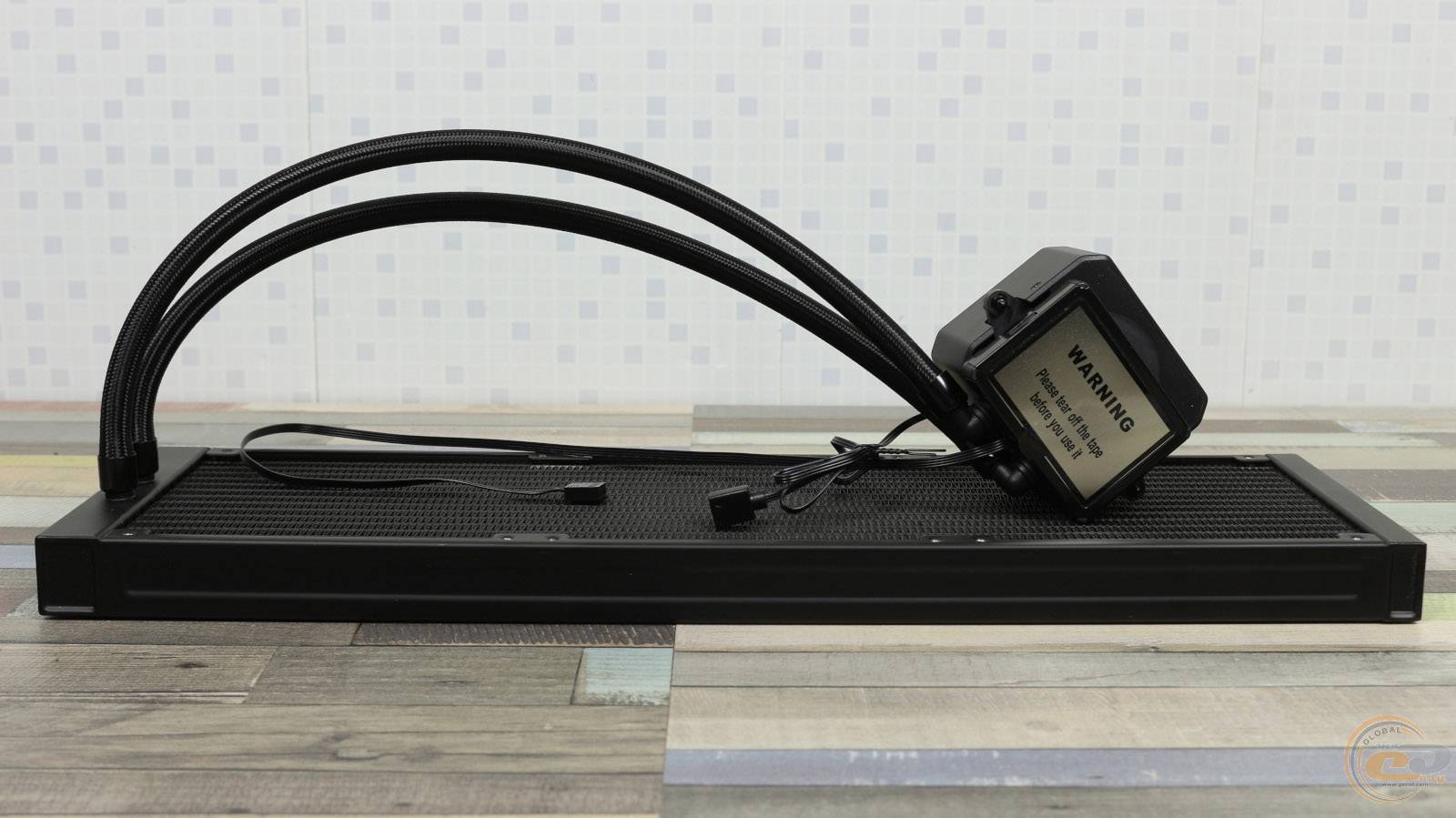

Радиатор be quiet! Silent Loop 3 420mm изготовлен из алюминия и имеет черное матовое покрытие. Он способен разместить на себе три 140-мм вентилятора и состоит из четырнадцати каналов, между которыми проложена лента. Плотность размещения ребер в этом случае составляет 20 FPI. Общие размеры радиатора – 457 х 140 х 27 мм.

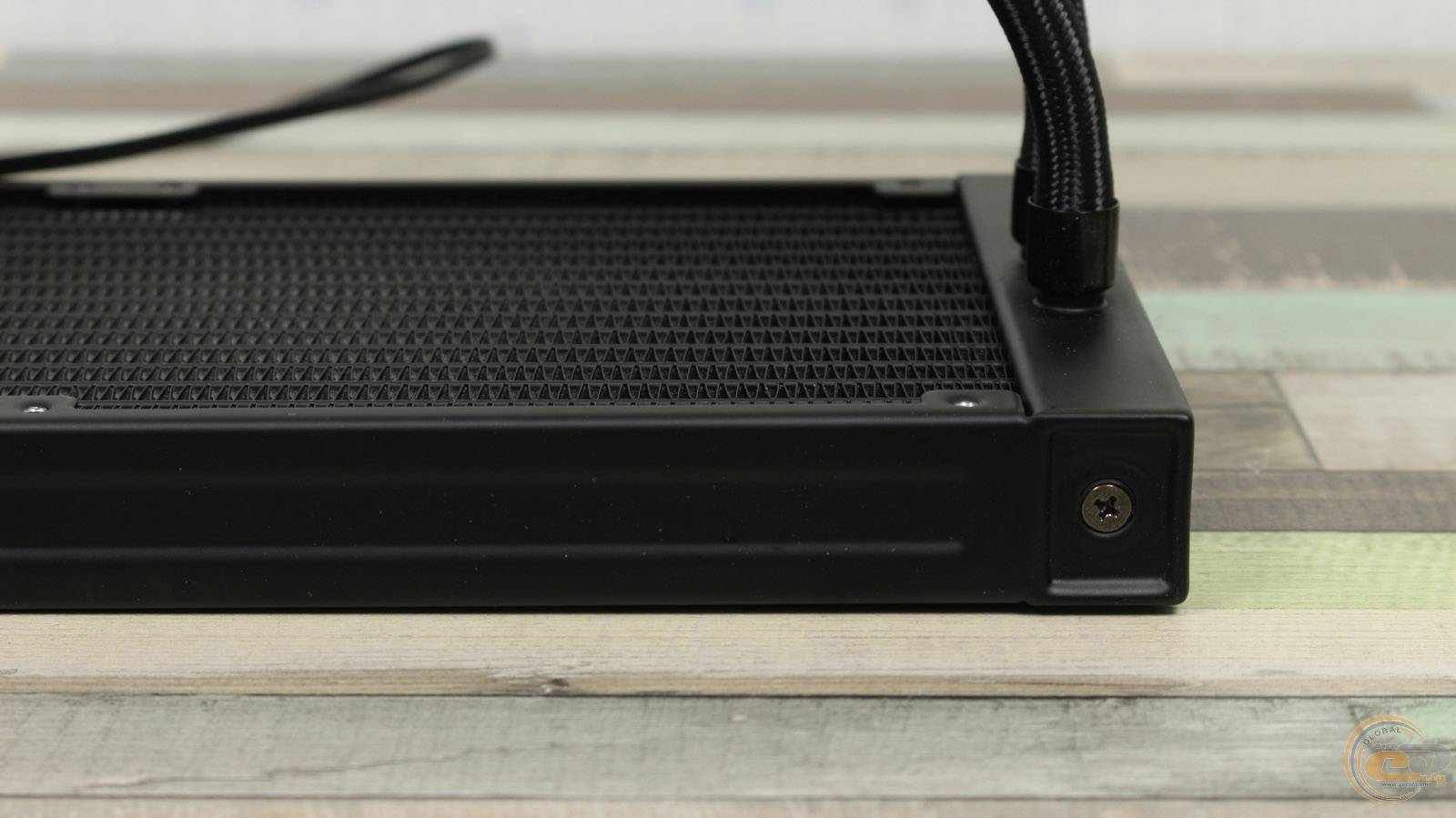

На одном из торцов радиатора размещено отверстие для дозаправки хладагента, которое можно открыть с помощью крестовой отвертки. Хорошо, что никаких гарантийных пломб здесь нет. Поскольку в комплекте поставки есть емкость с хладагентом – можно будет ощутимо продлить срок эксплуатации этой СЖО.

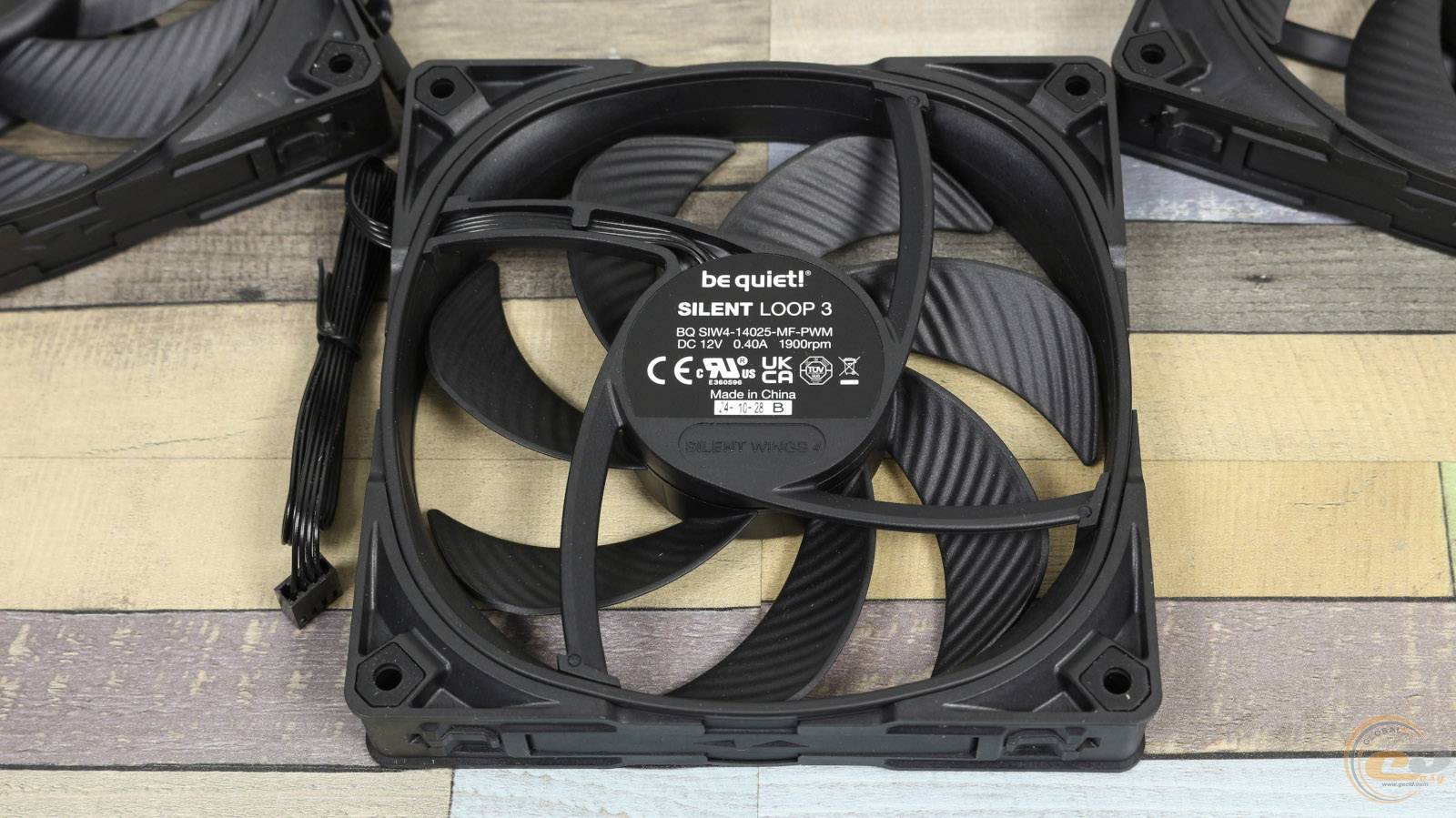

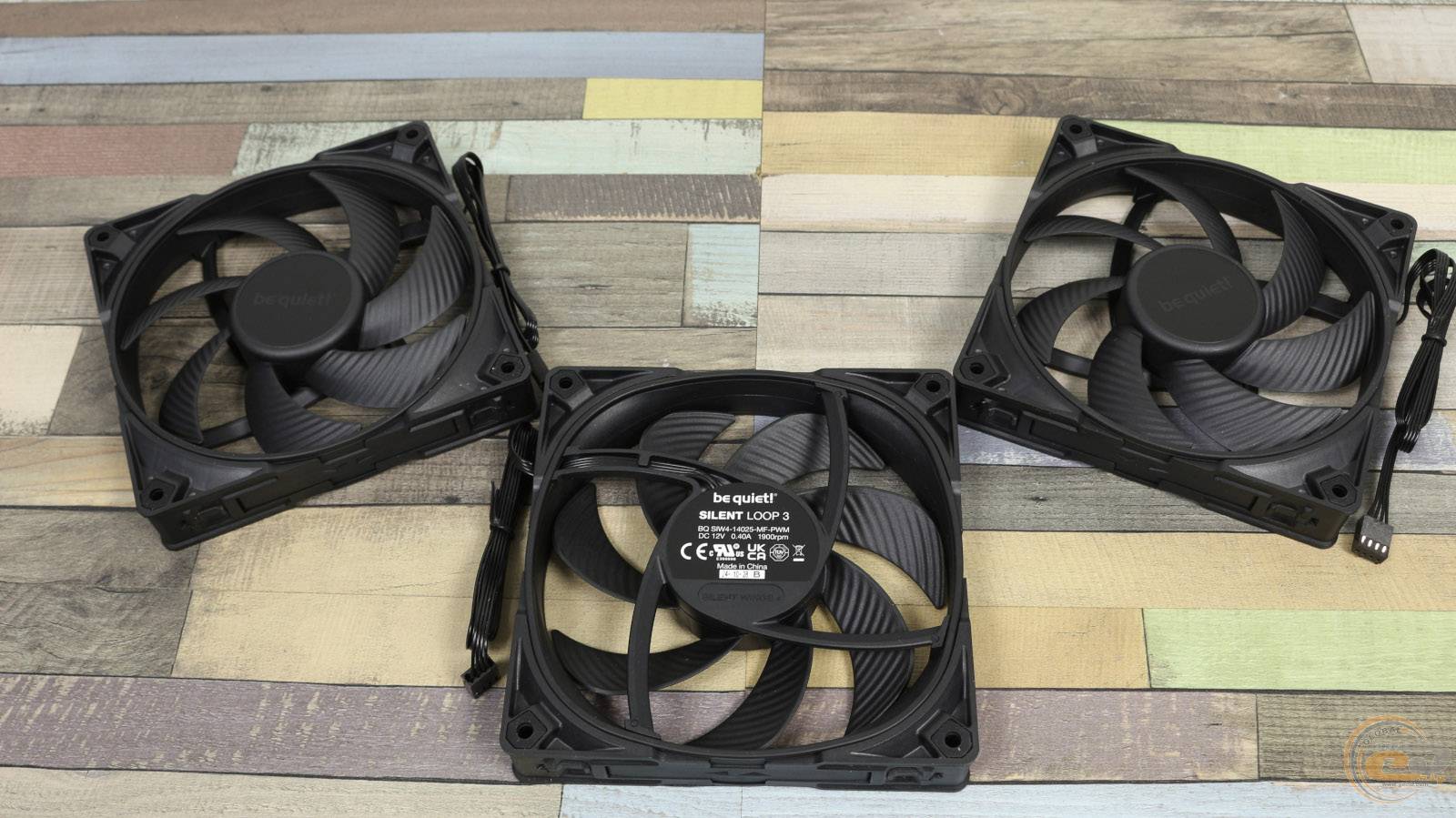

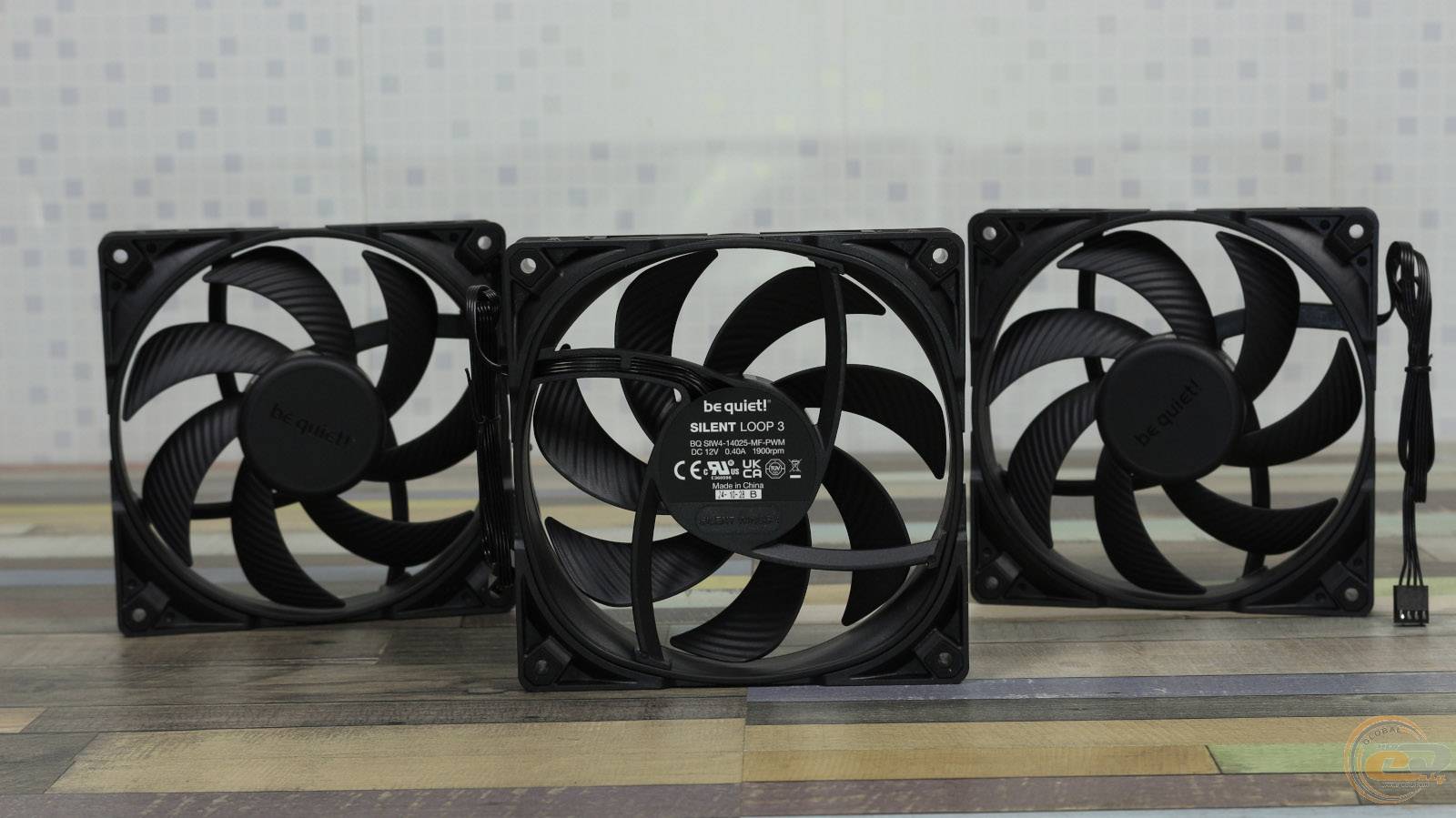

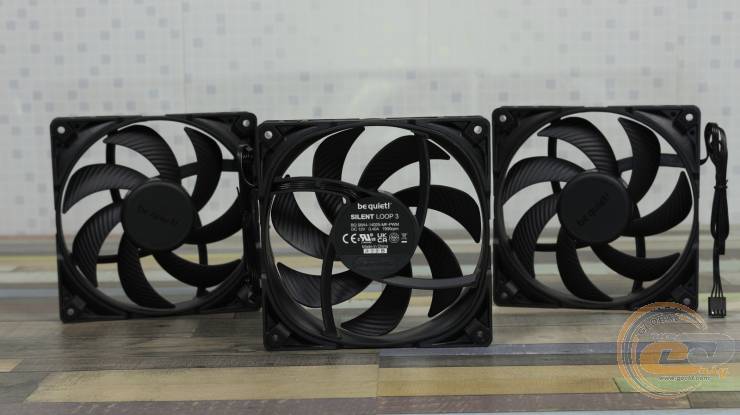

be quiet! Silent Loop 3 420mm использует три 140-мм семилопастных вентилятора be quiet! Silent Wings 4 140mm PWM High-Speed (BQ SIW4-14025-MF-PWM).

Черный корпус и лопасти каждой вертушки выполнены из пластика с немного шершавой поверхностью. На торцах расположено название производителя и небольшие стрелки, показывающие направления вращения вентиляторов и воздушного потока. На каждой лопасти для улучшения генерации воздушного потока и снижения шума при работе присутствуют небольшие углубления. Дополнительно изготовителем уменьшен зазор между лопастями и рамкой вентилятора, а также сделано воронкообразное выпускное отверстие рамки, создающее очень высокое давление воздуха. По углам каждого вентилятора с обеих сторон находятся резиновые антивибрационные вставки.

Скорость вращения лопастей регулируется через ШИМ до 1900±10% об/мин с максимальным уровнем шума 29,3 дБ(А). При этом максимальный воздушный поток составляет 78,4 CFM (133,2 м³/ч), а статическое давление равно 2,36 мм вод. ст. Вентиляторы оснащены гидродинамическими подшипниками. be quiet! заявляет, что при температуре окружающей среды 25°С их ресурс составляет 300 000 часов.

Для подачи питания каждый пропеллер имеет 4-контактный кабель без оплетки длиной 50 см.

Собранная система вместе с вентиляторами в профиль имеет толщину 52,5 мм (головки крепежных винтов добавляют 0,5 мм).

Процесс установки

be quiet! Silent Loop 3 420mm будет полезна не только пользователям мейнстримных платформ наподобие AMD Socket AM4/AM5 и Intel Socket LGA1150/LGA1151/LGA1155/LGA1200/LGA1700/LGA1851, но и энтузиастам, пользующимся процессорами AMD Ryzen Threadripper за счет совместимости с такими сокетами как TR4, sTRX4 и TR5.

Книжка-инструкция из комплекта поставки достаточно толстая и максимально информативная за счет использования детальных иллюстраций каждого этапа сборки. Дополнительно на странице устройства можно загрузить электронную версию и полноценную десятиминутную видео инструкцию.

Мы продемонстрируем процесс монтажа на платформу Intel Socket LGA1200.

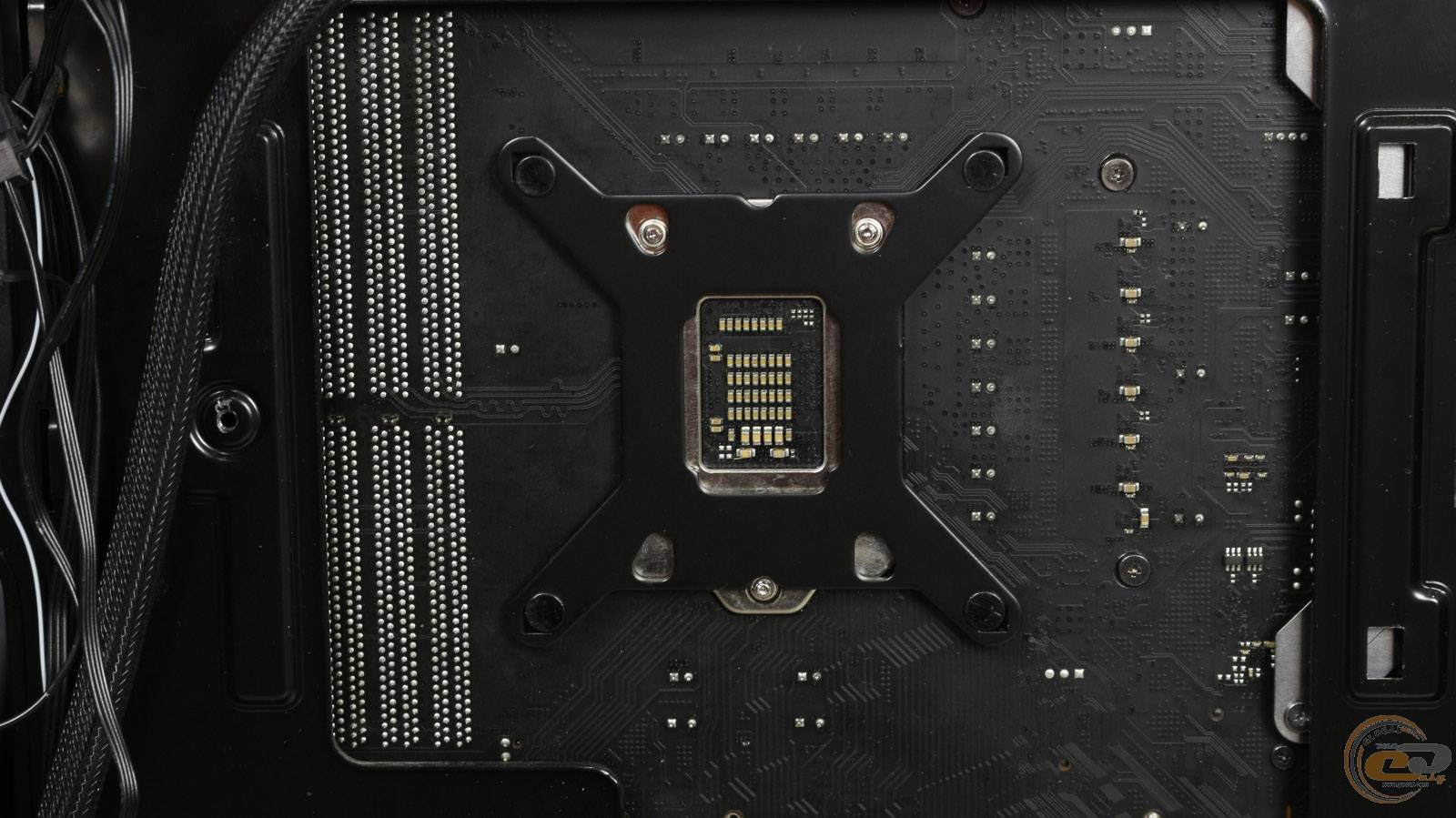

В комплектную усилительную пластину для креплений сокетов Intel вставляем четыре соответствующих винта для монтажа в выбранном процессорном разъеме положении. После этого фиксируем их четырьмя резиновыми уплотнительными кольцами и прикладываем к крепежным отверстиям на обороте материнской платы.

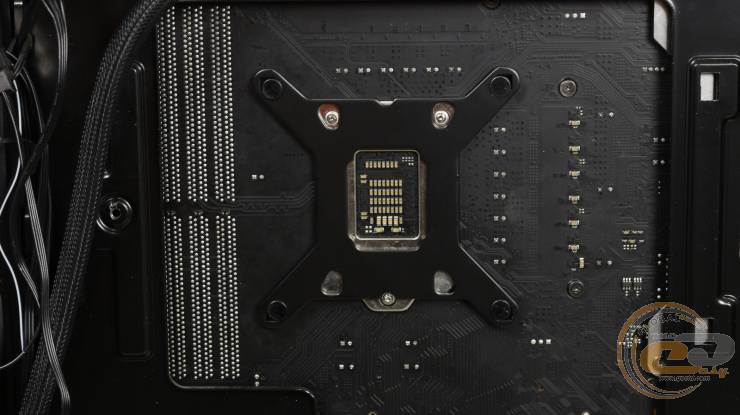

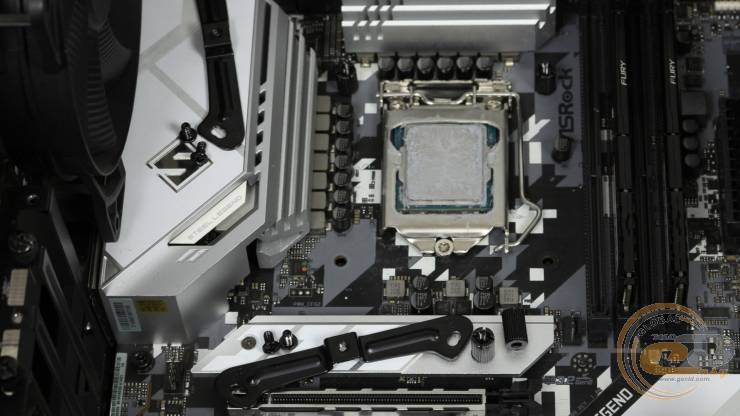

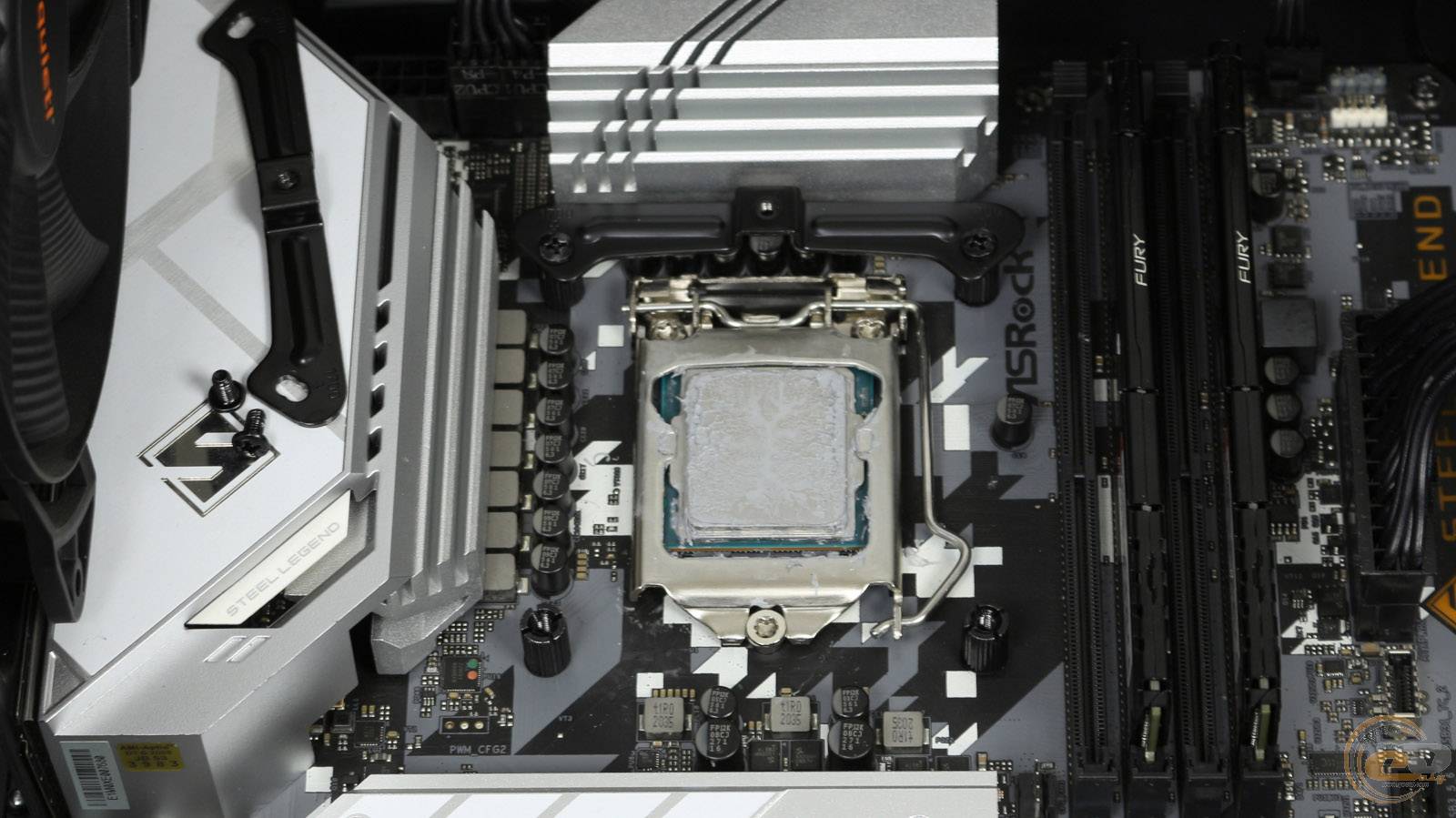

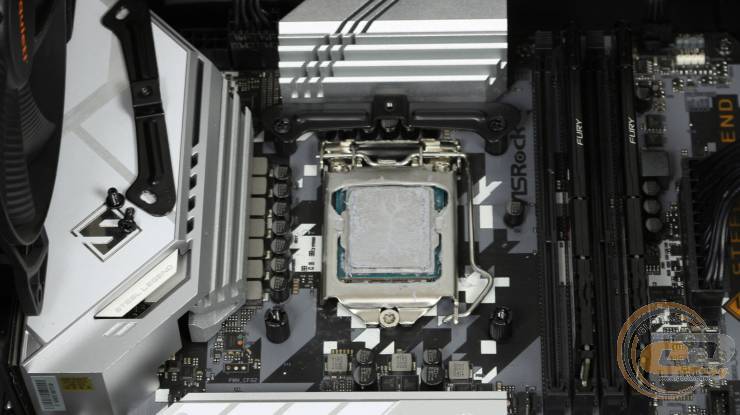

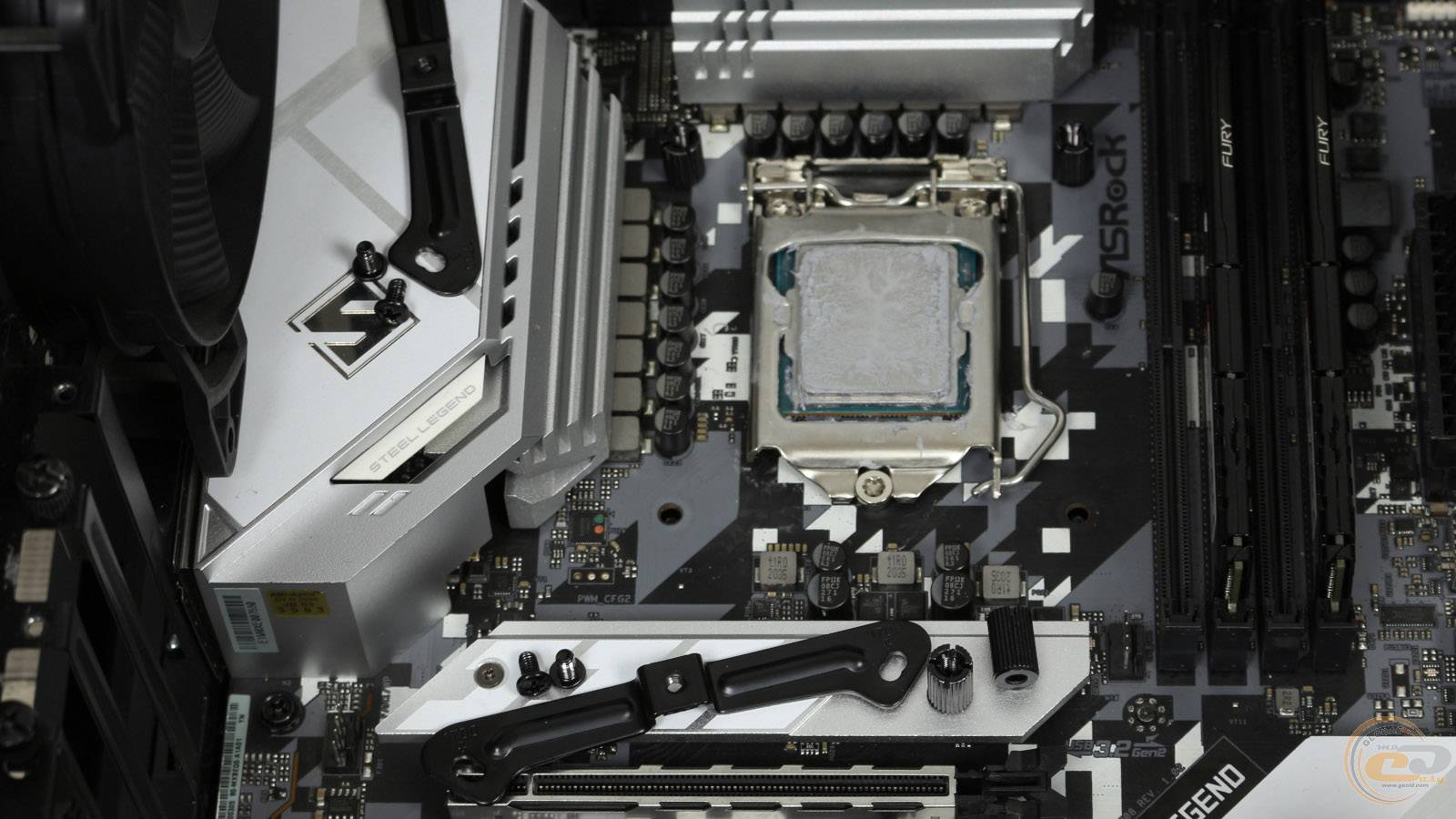

С фронтальной стороны платы накручиваем четыре пластиковых шайбы для сокетов Intel и прикладываем к ним два совместимых металлических кронштейна.

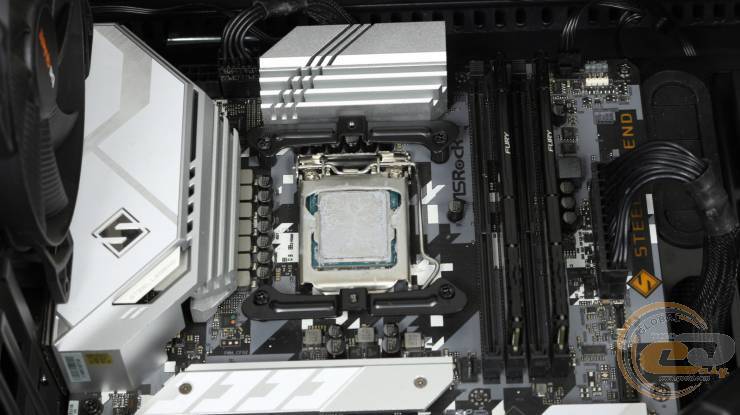

Все это фиксируем четырьмя короткими винтами из набора с помощью крестообразной отвертки.

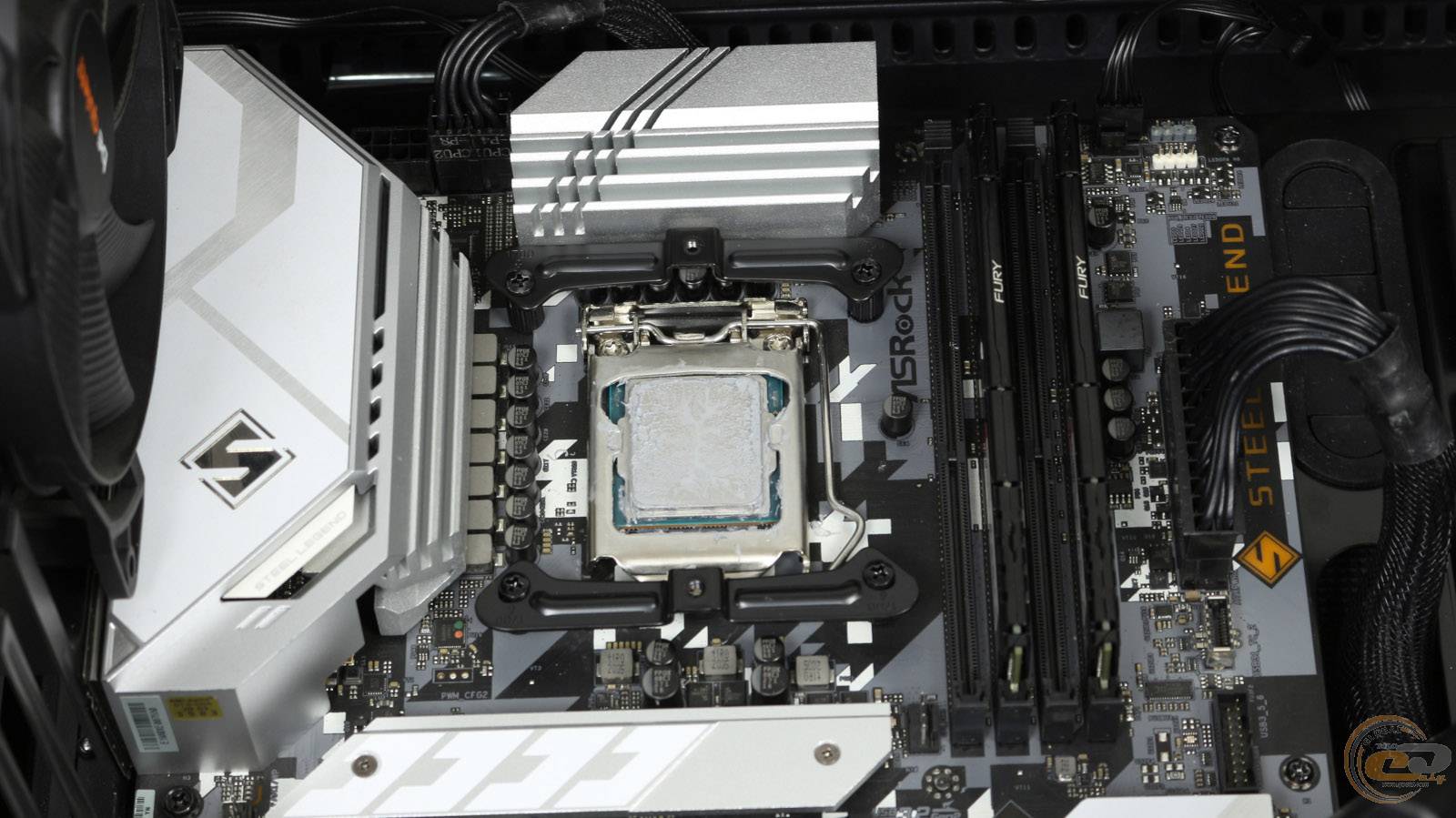

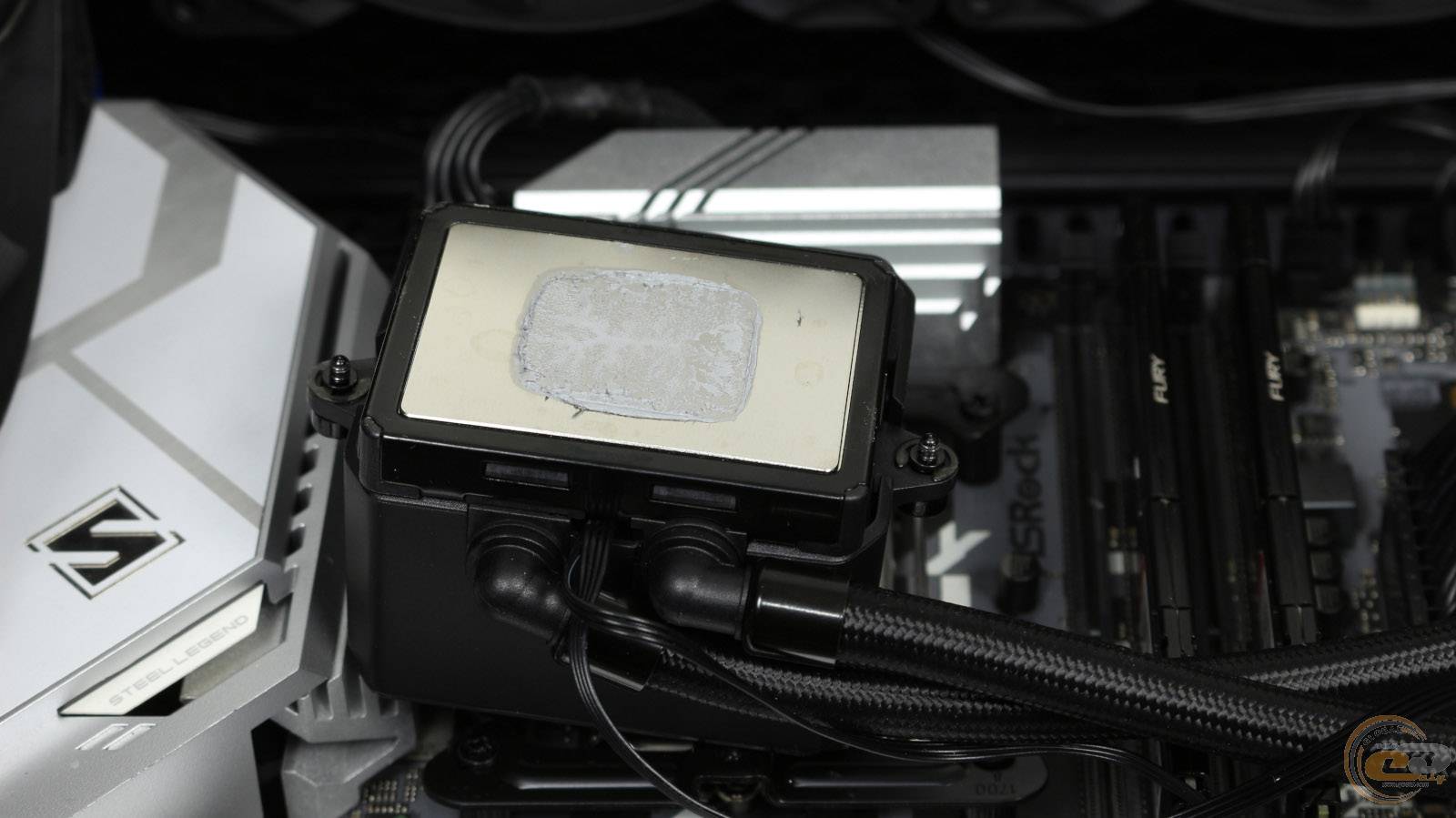

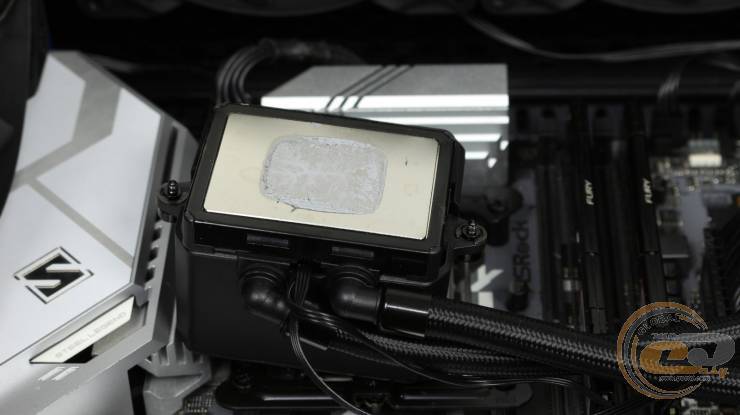

Снимаем с основания водного блока защитную пленку и наносим термоинтерфейс на процессор.

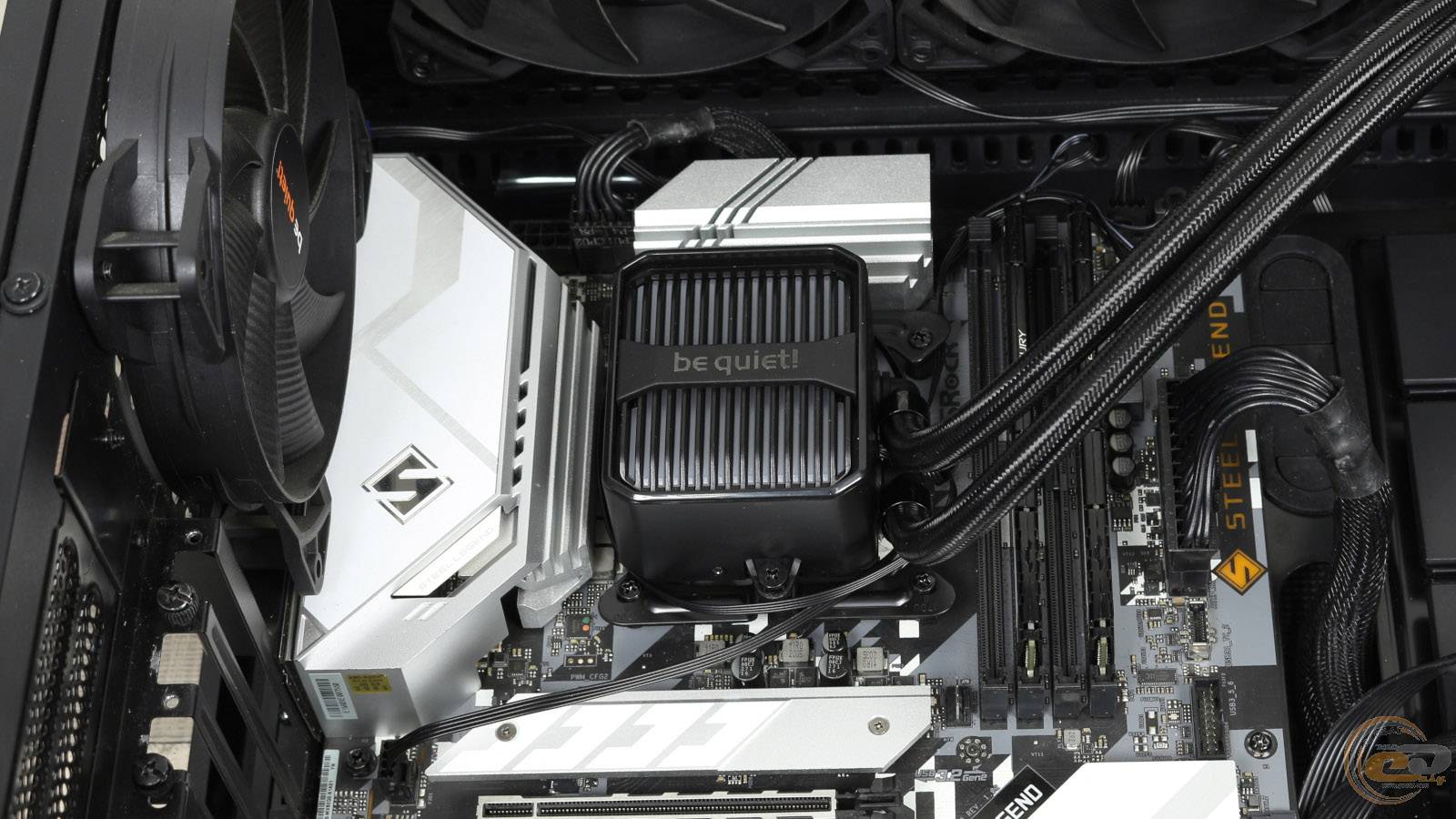

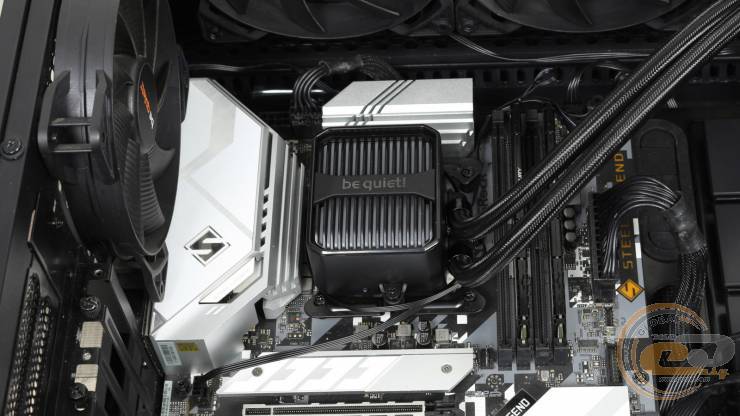

Устанавливаем туда водоблок и затягиваем два винта по бокам. Обязательно подсоединяем его кабели питания и подсветки к соответствующим разъемам на материнской плате.

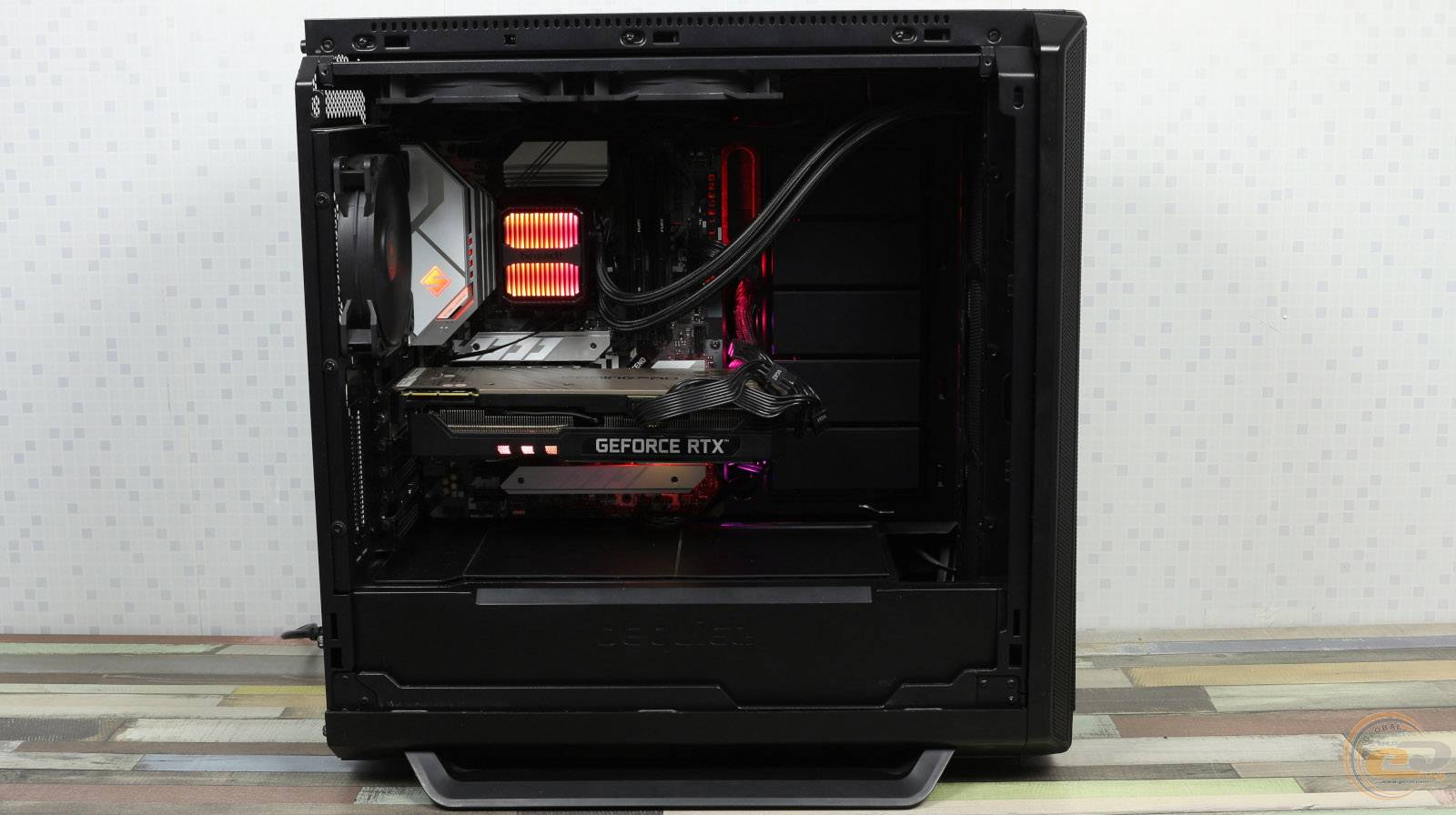

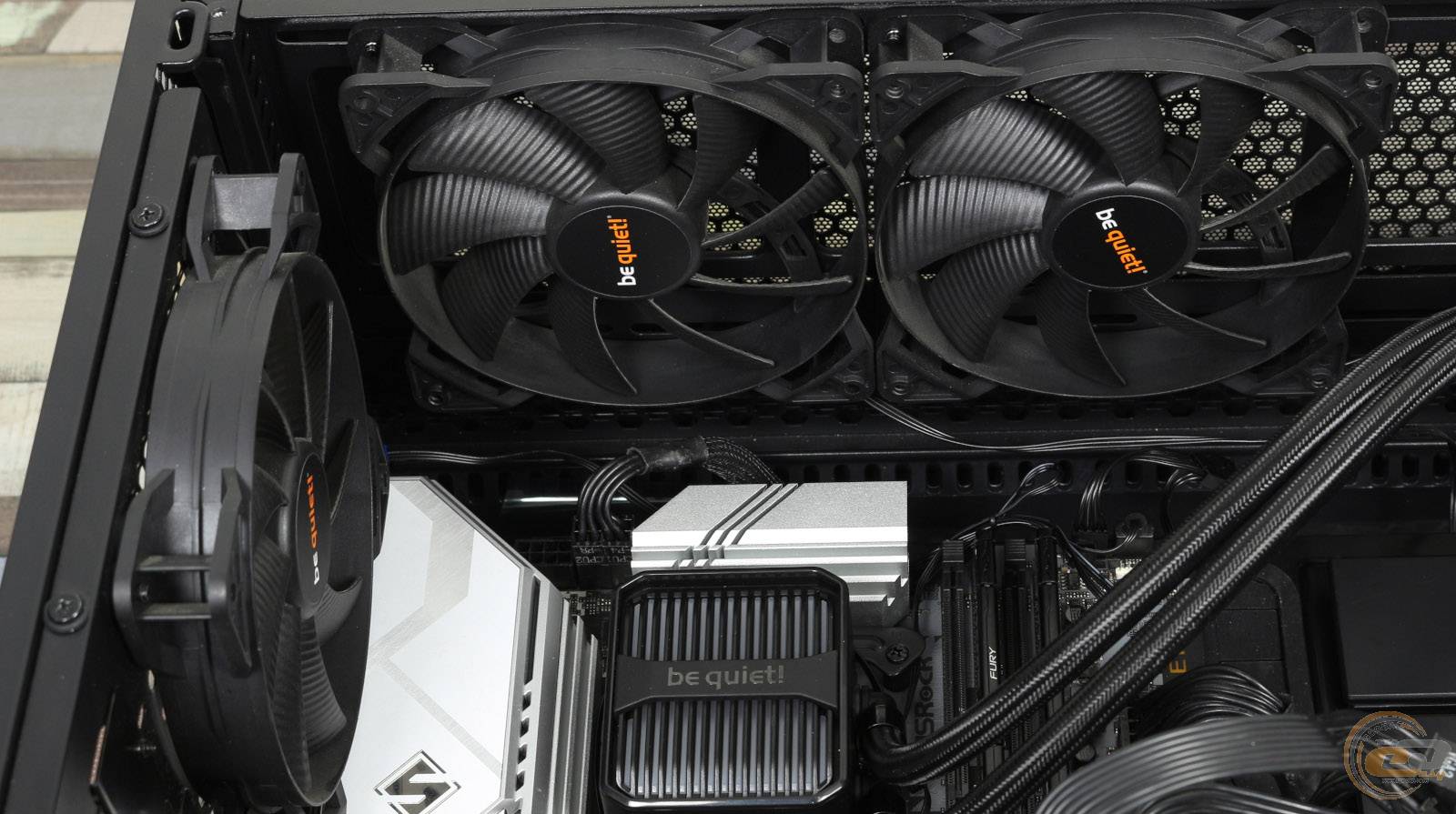

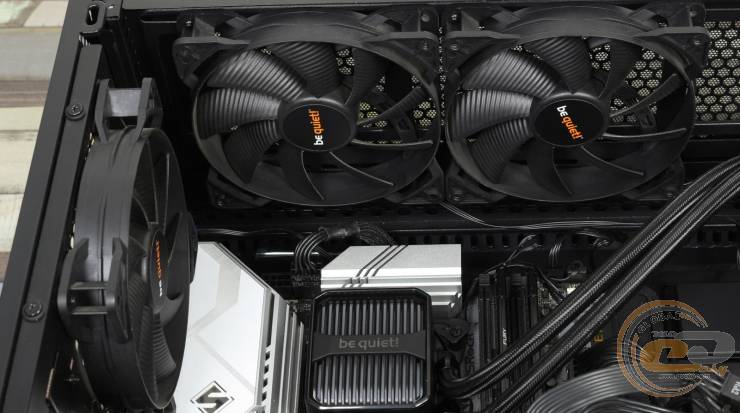

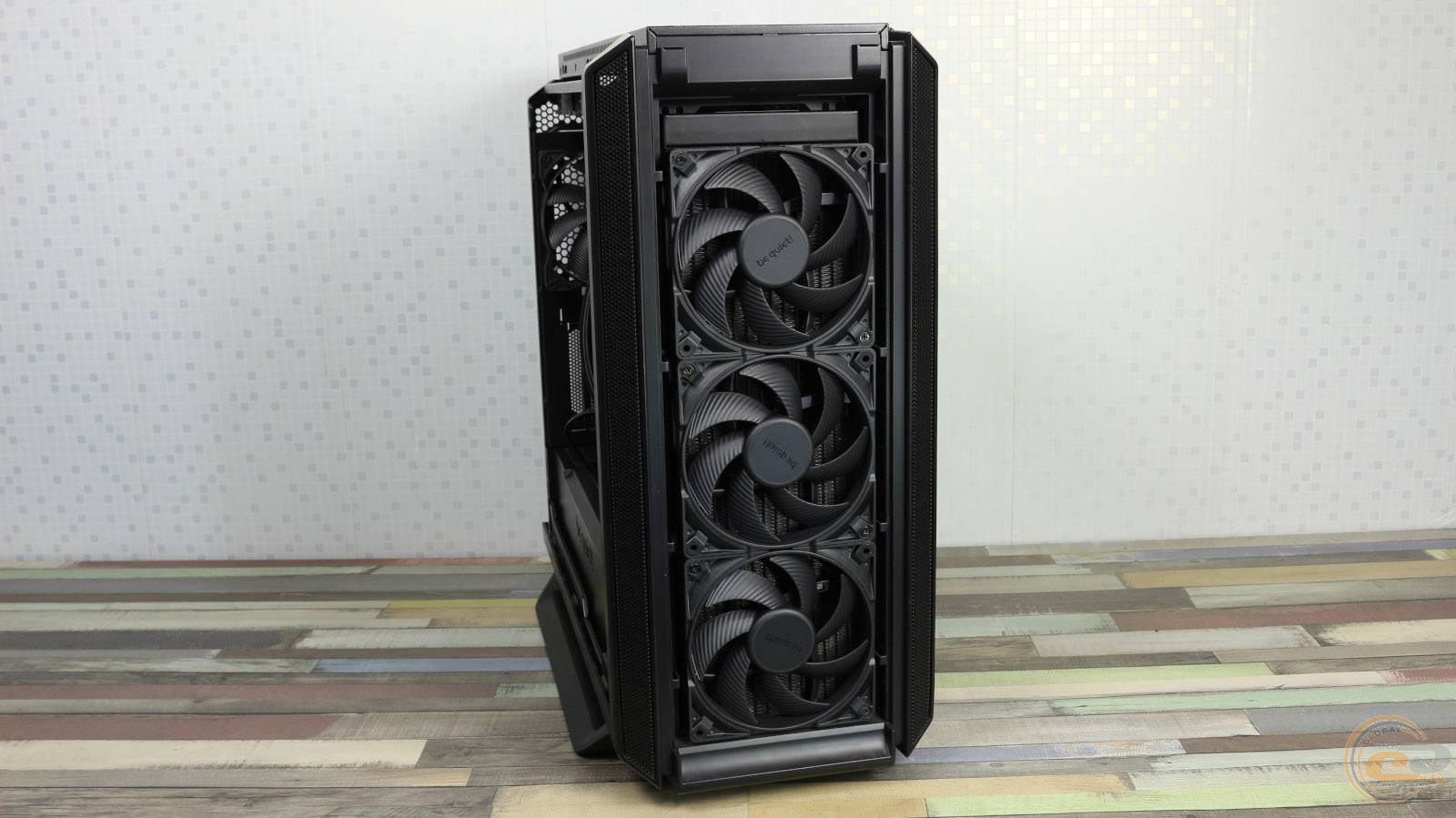

Прикручиваем вентиляторы к радиатору и устанавливаем в нужное место в корпусе. Подключаем кабели питания вентиляторов к материнской плате. Если со свободными 4-контактными разъемами на плате возникают трудности - можно воспользоваться разветвителем длиной 8,5 см, чтобы подсоединить сразу три вертушки к одному разъему.

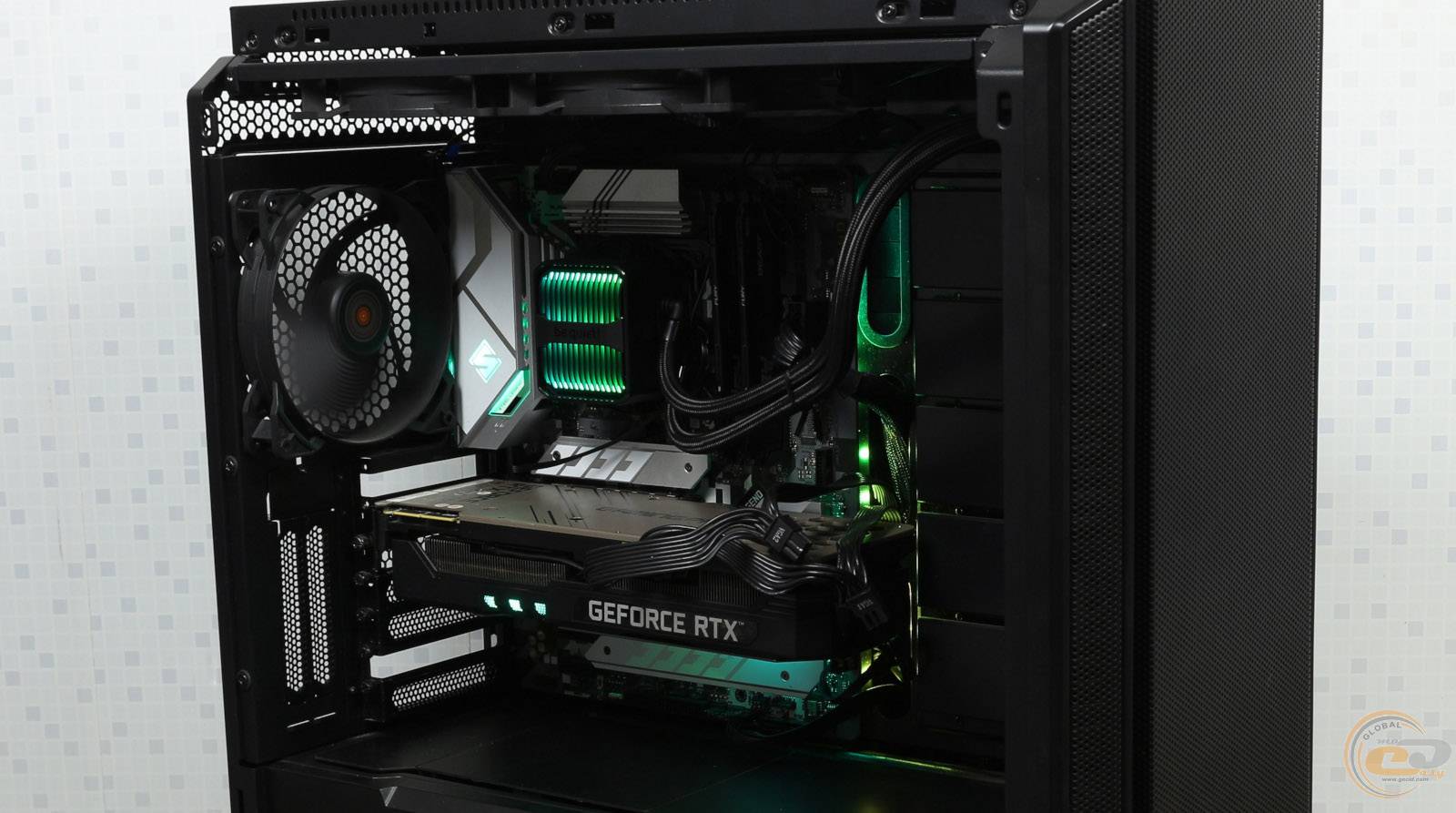

be quiet! Silent Loop 3 420mm имеет иллюминацию только на крышке водоблока. Даже с ним эту СЖО трудно отнести к типичным «игровым» моделям с пестрой подсветкой. Создается впечатление, что производитель решил добавить к сдержанному по дизайну СЖО, предназначенному скорее для использования в рабочих станциях, подсветку как дань времени - чтобы угодить пользователям, которым нужна подсветка на каждом ключевом узле сборки. Сам элемент светится равномерно яркими и насыщенными цветами. Его настройка и синхронизация с другими компонентами системы производится в ПО материнских плат.

Тестирование

Наименование	Модель
Процессор	Intel Core i7-11700K (Socket LGA1200, 8/16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)
Материнская плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативная память	2 x 16 ГБ DDR4-3600 Kingston Fury (KF436C18BBAK2/32)
Видеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок питания	be quiet! PURE POWER 11 CM, 700 Вт
Корпус	be quiet! Silent Base 802 Window Black
Термопаста	Комплектная термопаста в шприце

При тестировании СЖО вентиляторы в корпусе устанавливались на выдув сзади и сверху и работали со скоростью 1000 об/мин. Термометр в помещении тестовой лаборатории на момент проведения измерений отображал 20°С. В BIOS материнской платы дополнительно включен параметр Intel Adaptive Boost Technology.

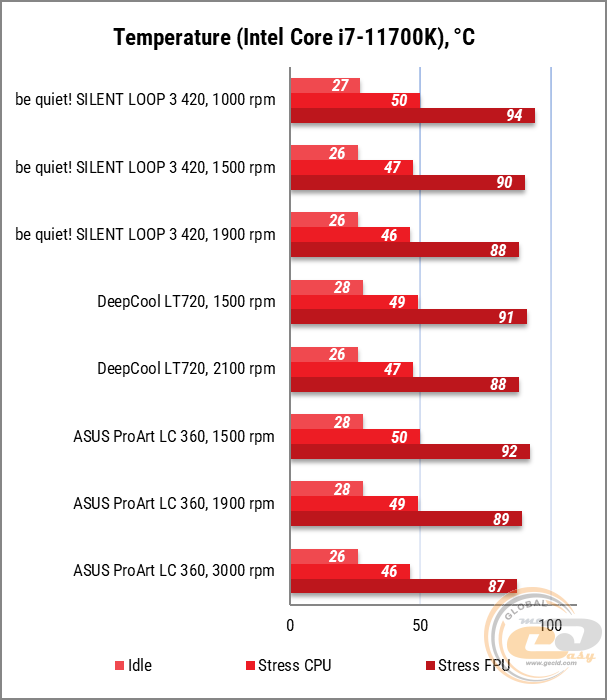

В тесте AIDA Stress CPU частота процессора составляла 4600 МГц при напряжении 1,304 В, а в Stress FPU частота процессора была равна 4400 МГц при напряжении 1,344 В.

Поскольку be quiet! Silent Loop 3 420mm в условиях работы всех участников на близких к минимальным оборотам вполне ожидаемо не оставляет никакого шанса конкурентам, за отправную точку оценки эффективности было решено брать 1500 об/мин.

Здесь ситуация уже более интересная, ведь хоть преимущество у героини нашего обзора конкурентов все еще остается, но составляет оно всего 2°C.

Даже сценарий с работой всех участников на максимальных для be quiet! Silent Loop 3 420mm 1900 об/мин не изменяет расстановку сил. Конечно, если заставить вертушки у DeepCool LT720 и ASUS ProArt LC 360 работать на максимуме – получим с нашей испытуемой паритет по температурам, но с точки зрения акустического комфорта они окажутся далеко позади.

Если же обсуждать рациональность приобретения, be quiet! Silent Loop 3 420mm (ориентируемся на рекомендованную производителем цену примерно в 7600 грн) обойдется совсем чуть-чуть дороже DeepCool LT720. А это, с учетом того, что перед нами 420-мм модель достаточно выгодный вариант, да еще и достаточно тихий.

В зависимости от выбранной скорости вращения вертушки этой СЖО у нас сложились такие впечатления от общего шума:

С точки зрения уровня шума наиболее целесообразным будет использование комплектных вентиляторов до 1700 об/мин включительно.

Выводы

Во время нашего тестирования be quiet! Silent Loop 3 420mm удалось показать свою высокую эффективность. Хотя, если производитель заявляет, что эта СЖО способна охладить флагманские процессоры, включая AMD Ryzen Threadripper, ожидать меньшего было бы бесполезно. К тому же у моделей серии Silent Loop 3 благодаря значительному количеству сложных технических решений внутри водоблока помпа не просто тихая, а буквально бесшумная даже на максимальных оборотах. Дополнительному понижению общего шума этой СЖО без ощутимой потери производительности способствуют высококачественные вертушки be quiet! Silent Wings 4. Причем эту СЖО реально заставить работать практически бесшумно.

Радиатор выполнен достаточно стандартно, но за счет его толщины 27 мм собранная система в профиль имеет толщину всего 52,5 мм, что позволяет ей не перекрывать все пространство над материнской платой и не мешать охлаждению ее элементов подсистемы питания.

Дольше эксплуатировать эту модель поможет отверстие для дозаправки на радиаторе и соответствующая емкость с хладагентом в комплекте поставки. О подсветке на водоблоке особо сказать нечего. Хорошо, что она есть, но и без нее он выглядит довольно неплохо.

К ситуативным недостаткам отнесем невозможность вращения логотипа be quiet! на водоблоке. Как мы уже говорили, гарантия на эту СЖО от производителя составляет три года. Неплохо, но хотелось бы чуть-чуть больше.

Если же обсуждать конкурентоспособность и рациональность приобретения именно этой модели – многое будет зависеть от конечной цены на украинском рынке. Поэтому пока делать выводы в этом вопросе рано.

В итоге be quiet! Silent Loop 3 420mm – качественно выполненная жидкостная система охлаждения, обеспечивающая солидный уровень производительности, которая будет особенно полезной владельцам процессоров со значительным тепловыделением. Однако не забывайте также, что ваш корпус должен обязательно иметь совместимость с 420 мм моделями СЖО.

Достоинства:

• ожидаемый для 420-мм модели высокий уровень производительности;
• ARGB-подсветка водоблока, которую можно настроить и синхронизировать в ПО материнской платы;
• элегантный дизайн и исполнение всех элементов исключительно в черном цвете;
• тихая работа вентиляторов до 1700 об/мин;
• бесшумная помпа с возможностью регулировки скорости;
• совместимость с процессорами AMD Ryzen Threadripper;
• емкость с хладагентом в комплектации;
• наличие не перекрытого гарантийными наклейками отверстия для дозаправки на радиаторе;
• поддержка широкого спектра актуальных платформ от AMD и Intel;
• три года гарантии;
• высококачественные вентиляторы be quiet! Silent Wings 4 со временем отработки на отказ в 300 000 часов.

Недостатки:

• логотип на водоблоке нельзя вращать.

Автор: Иван Моргун

Выражаем благодарность компании be quiet! за предоставленную для тестирования СЖО.
