::>Системы охлаждения >2016 > be quiet! DARK ROCK PRO 3

Обзор и тестирование процессорной системы охлаждения be quiet! DARK ROCK PRO 3

02-01-2016

С помощью двух пар небольших винтиков Ш-образные металлические крепления прикручиваются к основанию охладителя. Также не забудьте установить процессор и нанести термоинтерфейс.

be quiet! DARK ROCK PRO 3

Теперь монтируем сам охладитель, равномерно затягивая длинные винты с обратной стороны платы. Гайки при этом не используются, поскольку резьбовые отверстия присутствуют непосредственно в металлических креплениях. Затем устанавливаем вентиляторы и подключаем их к 4-контактному разъему.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

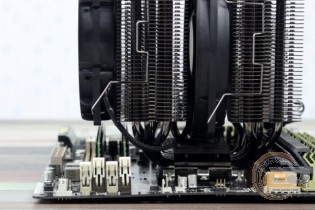

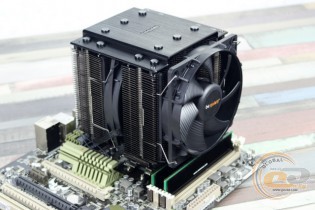

Установленный кулер отлично сосуществует с околопроцессорными компонентами, в том числе и c габаритными радиаторами на элементах подсистемы питания CPU. Что касается совместимости с модулями ОЗУ, то сюда поместятся только планки стандартного размера, то есть решения с очень низкими радиаторами или вовсе без них. Если же перенести 120-мм вертушку на обратную сторону кулера, то три последних слота можно использовать для установки планок любой высоты и конструкции (например, во 2-ой и 4-ый разъемы для работы в двухканальном режиме).

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

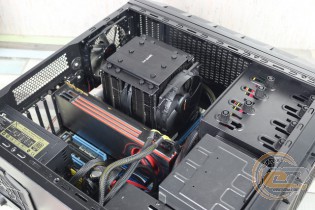

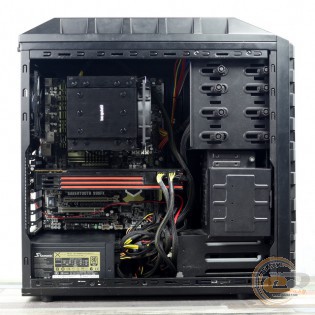

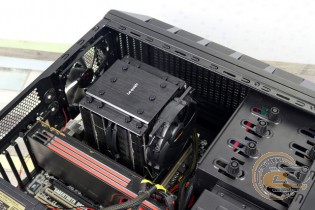

Алюминиевая крышка скрывает под собой 135-мм пропеллер, поэтому создается впечатление, что перед нами одновентиляторный кулер с весьма габаритным радиатором. В целом благодаря сдержанной цветовой гамме тестируемый охладитель станет украшением любого системного блока.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

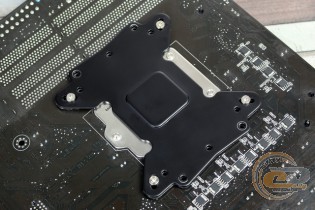

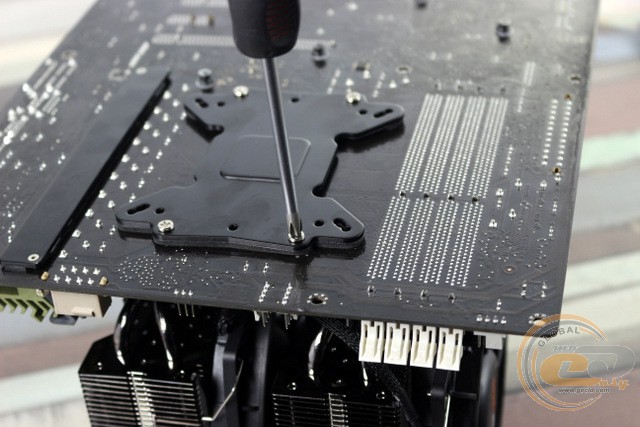

Для установки be quiet! DARK ROCK PRO 3 на платформы с процессорами компании Intel также применяется комплектная усилительная пластина. Для ее фиксации используются те же винты, что и на платформе AMD, но в этот раз поверх C-образных прокладок также устанавливаются шестигранные гайки-втулки.

be quiet! DARK ROCK PRO 3

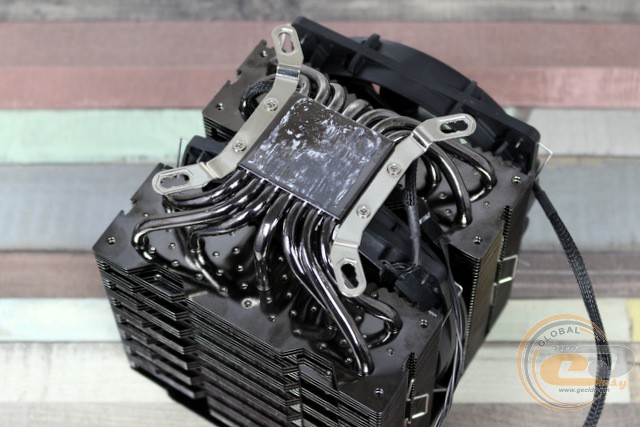

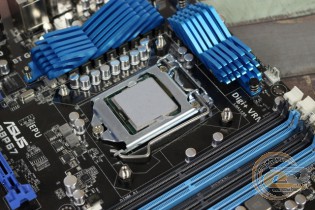

К основанию, параллельно по отношению к тепловым трубкам радиатора, устанавливаем металлические крепления. Следующий шаг – фиксация кулера на системной плате. Перед этим не забудьте установить процессор и нанести термоинтерфейс.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

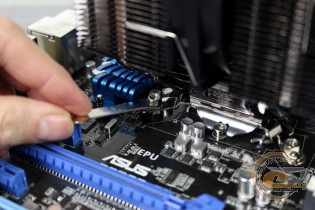

В отличие от платформы AMD, здесь крепление осуществляется с помощью гаек и комплектного ключа. При наличии габаритных околопроцессорных радиаторов подобраться к некоторым из них будет весьма непросто.

be quiet! DARK ROCK PRO 3

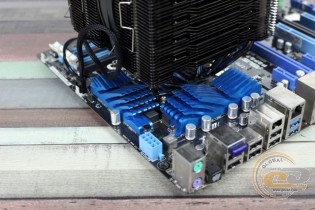

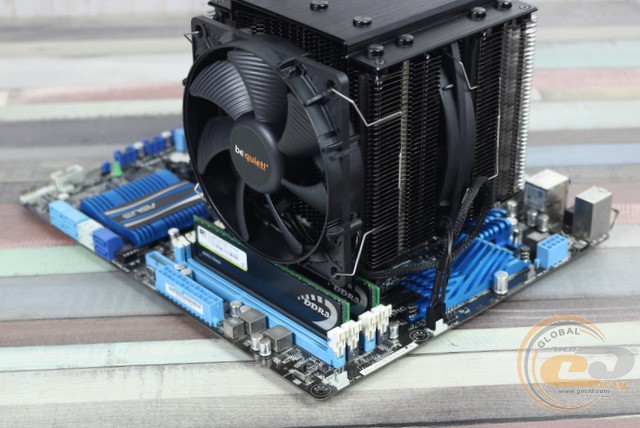

Тем не менее сам охладитель находится на достаточном расстоянии от ближайших радиаторов. Также можно говорить о хорошей совместимости со всеми четырьмя слотами ОЗУ, правда, применять в них можно будет только планки стандартной высоты. Снятие 120-мм вентилятора позволит использовать оверклокерские модули во всех слотах за исключением первого.

be quiet! DARK ROCK PRO 3 be quiet! DARK ROCK PRO 3

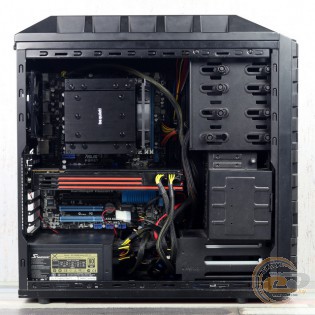

Надлежащая совместимость кулера обеспечена также и с первым слотом расширения (в нашем случае это PCIe x1).

В целом сложность процесса его установки можно охарактеризовать как среднюю. Неудобство вызвала только необходимость придерживать гайку с лицевой стороны (платформа Intel), что усложняется габаритными радиаторами на элементах подсистемы питания процессора.

Тестирование

Для тестирования процессорной системы охлаждения be quiet! DARK ROCK PRO 3 использовалось следующее оборудование:

Процессоры

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативная память

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Видеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Блок питания

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220, 2 x 120-мм вентилятора

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

be quiet! DARK ROCK PRO 3

be quiet! DARK ROCK PRO 3

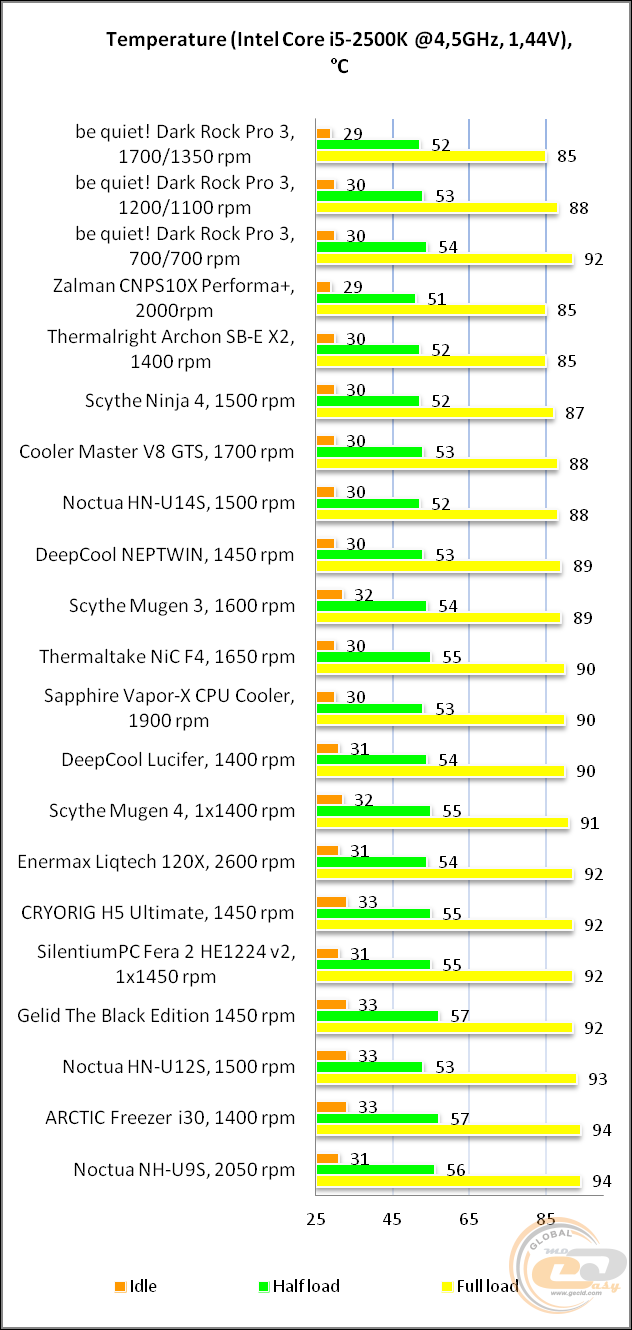

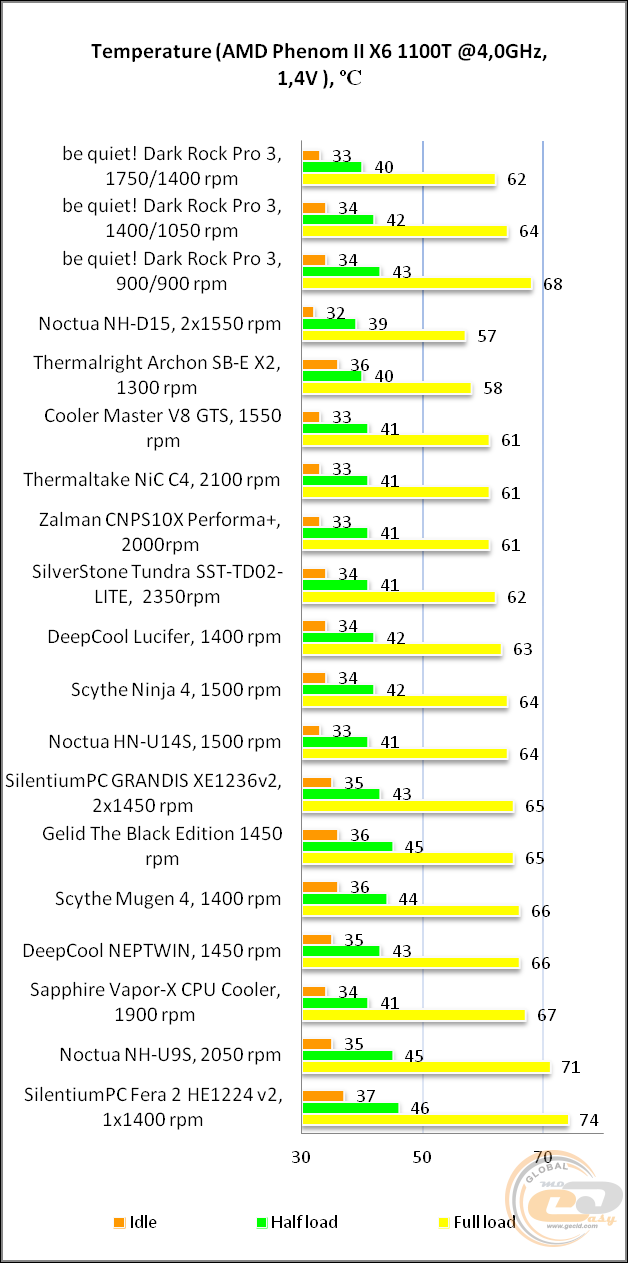

Напомним, что тестируемый кулер be quiet! DARK ROCK PRO 3 является топовым решением в ассортименте производителя. Вполне ожидаемо он отлично справился с охлаждением обоих оптимизированных стендовых процессоров даже при сниженной скорости вращения лопастей, оставляя задел для улучшения акустических показателей или еще большего разгона.

На тестовых платформах герой обзора смог обогнать другие мощные двухпропеллерные решения (например, Deepcool NEPTWIN V2) и многие топовые одновентиляторные модели (Scythe Ninja 4, Noctua NH-U14S). Безусловно, кроме эффективного активного отвода свою роль сыграло также использование семи тепловых трубок и массивного радиатора. Но вот опередить таких двухвентиляторных «монстров» как Thermalright Archon SB-E X2 и Noctua NH-D15 тестируемому охладителю не удалось.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

be quiet! DARK ROCK PRO 3

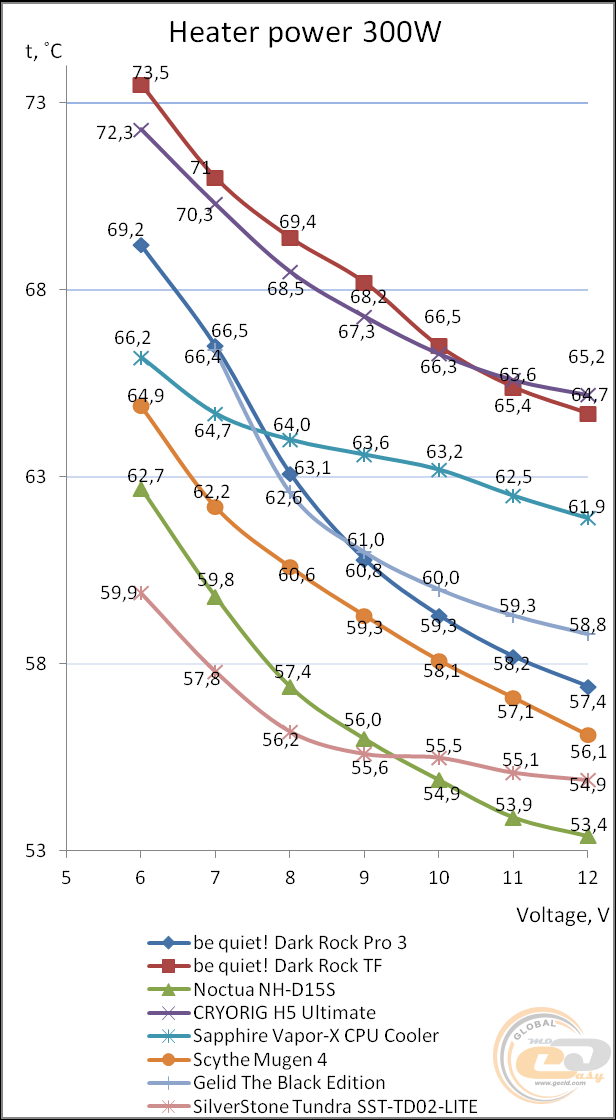

Отвод тепла от 300-ваттного элемента также без трудностей осуществляется кулером даже на минимальной скорости вращения. Правда, при небольшом входном напряжении на вертушках каждый дополнительный вольт позволяет снизить нагрев на целых 3°C, а вот с отметки 9 В и далее его повышение уже не будет столь сильно влиять на эффективность охлаждения.

Напряжение питания вентиляторов, В

Скорость вращения лопастей, об/мин

(120 мм / 135 мм)

Уровень шума

5

650 / 600

Бесшумно

6

700 / 730

Практически бесшумно

7

800 / 850

Практически бесшумно

8

1100 / 950

Тихо

9

1400 / 1100

Тихо, с небольшим фоновым шумом

10

1550 / 1200

Ниже среднего, фоновый шум не сильно ощутим

11

1650 / 1300

Ниже среднего, уровень шума в пределах комфортного

12

1750 / 1400

Средний, уровень шума остается в пределах умеренно-комфортного

Поскольку в составе кулера используются два разных вентилятора, то их электротехнические показатели также отличаются. В частности, 135-мм решение стартует при напряжении 4,4 В на скорости 525 об/мин, а 120-мм пропеллер начинает работать уже при 3,3 В и 450 об/мин.

Тестируемый охладитель вполне можно эксплуатировать с невысокой скоростью вращения лопастей. Как мы уже убедились, даже 6 В (около 700 об/мин) будет достаточно для отвода тепла от разогнанного до 4,5 ГГц процессора линейки Intel Core i5. В таком случае кулер будет работать практически бесшумно. При желании добиться более высокой эффективности подойдет верхний рабочий диапазон, при котором уровень шума все еще не будет мешать времяпровождению за компьютером. Но для более комфортной работы при разгоне лучше всего использовать диапазон 1400-1500 / 1100-1200 об/мин (соответственно для 120- и 135-мм вентиляторов), на котором будет присутствовать только небольшой фоновый шум.

Выводы

Пришло время подвести итоги нашего знакомства с топовым представителем модельного ряда кулеров компании Listan GmbH & Co. KG − решением be quiet! DARK ROCK PRO 3. Данный охладитель в действительности заслуживает звания флагмана, поскольку он без каких-либо трудностей справляется с отводом тепла от разогнанных свыше 4 ГГц процессоров, демонстрируя при этом хорошую эффективность. Залогом успеха стало использование в его основе весьма массивного двухсекционного Tower-радиатора, основанного на семи тепловых трубках. Производитель позаботился о максимальной эффективности его конструкции, что отобразилось в оригинальной форме пластин и очень качественной полировке припаянного основания. То же самое касается активного охлаждения: в качестве вентиляторов используются решения с рифленой крыльчаткой, основанные на гидродинамических подшипниках.

Также производитель позаботился о наличии антивибрационных прокладок в местах крепления вентиляторов и обширной комплектации, включающей в свой состав высокоэффективную термопасту и пару скоб для установки третьего вентилятора. А вот над чем еще следует поработать конструкторам, так это над креплением для платформы Intel. В его составе используются комплектные гайки, установка которых будет усложнена околосокетными радиаторами. Также be quiet! DARK ROCK PRO 3 присуще ограничение на устанавливаемые модули ОЗУ, характерное для большинства топовых решений. При использовании планок стандартной высоты таких проблем не возникнет, а вот применение оверклокерских модулей будет возможно только при снятии 120-мм вертушки, начиная со второго слота.

В итоге протестированный кулер бесспорно является качественным и высокопроизводительным решением, которое при разумном ценнике вполне можно рассматривать в качестве кандидата на покупку.

Достоинства:

  • отличная эффективность;
  • низкий уровень шума при входном напряжении до 11 В;
  • совместимость со всеми актуальными, а также многими устаревшими платформами;
  • использование пары ШИМ-регулируемых вентиляторов, основанных на надежных гидродинамических подшипниках;
  • подключение пропеллеров к системной плате с помощью одного 4-контактного коннектора;
  • наличие резиновых антивибрационных полосок в местах крепления вертушек;
  • хорошая совместимость с габаритными радиаторами подсистемы питания процессора и первым слотом расширения;
  • приятный внешний вид радиатора благодаря никелированию всех его компонентов;
  • ровная и качественно отполированная поверхность основания;
  • возможность установки третьего 120-мм вентилятора (имеются комплектные скобы);
  • хорошая комплектация.

Особенности:

  • установка модулей ОЗУ с большими радиаторами возможна только при снятии 120-вентилятора;
  • усложнение установки охладителя при наличии больших околопроцессорных радиаторов (платформа Intel).


Автор: Олесь Пахолок

Выражаем благодарность компании Listan GmbH & Co. KG за предоставленный для тестирования кулер.

Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
