Обзор процессорной системы охлаждения be quiet! Dark Rock Slim: скала поменьше

26-07-2019

Как правило, массивные суперкулеры перекрывают часть пространства вокруг процессорного разъема. Не беда, если это касается разъемов подключения питания процессора, вентиляторов или защелки PCIe, что просто добавляет неудобства при сборке/разборке. Но несовместимость с высокими модулями оперативной памяти может стать настоящей проблемой. В таком случае придется довольствоваться низкопрофильными планками или использовать только часть доступных слотов под ОЗУ, что вряд ли устроит требовательных пользователей.

be quiet! Dark Rock Slim

Специально для тех, кто не хочет идти на компромиссы, немецкая компания Listan GmbH & Co. KG представила процессорный кулер be quiet! Dark Rock Slim. Его ширина составляет всего 72 мм, что исключает конфликты даже с самыми массивными модулями RAM. При этом новинка должна справиться с охлаждением 180-ваттных CPU, попутно сохранив низкий уровень шума. Давайте посмотрим, как все это выглядит и работает на практике.

Спецификация

Модель

be quiet! Dark Rock Slim

(BK024)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066

Максимальная мощность охлаждения, Вт

180

Размеры основания, мм

40 х 40

Тепловые трубки

Материал

Медь

Количество

4

Диаметр, мм

6

Радиатор

Материал

Алюминий

Количество пластин

51

Толщина, мм

0,35

Расстояние между пластинами, мм

1,7

Размеры (измерено вручную), мм

127 х 120 х 50

Вентилятор

Количество

1

Модель

Silent Wings 3 120mm PWM
(SIW3-12025-LF-PWM)

Тип подшипников

Гидродинамический (FDB)

Поддержка ШИМ-регулировки скорости вращения лопастей

Есть

LED-подсветка

Нет

Номинальное напряжение питания, В

12

Потребляемый ток, А

0,12

Энергопотребление, Вт

1,44

Заявленная скорость вращения вентилятора, об/мин

800 – 1500 ± 10%

Уровень шума, дБ

11 – 23,6

Максимальный воздушный поток, м3/час (CFM)

80,47 (50,5)

Статическое давление, мм вод. ст.

1,79

Разъем питания

4-контактный

Длина кабеля, см

23

Размеры, мм

120 x 120 x 25

Общее

Термоинтерфейс

Термопаста Corning TC-5121C

Размеры, мм

159,4 x 127 x 72

Вес, г

620

Сайт производителя

be quiet!

Страница продукта

Упаковка и комплект поставки

be quiet! Dark Rock Slim be quiet! Dark Rock Slim

be quiet! Dark Rock Slim поставляется в картонной коробке средних размеров, оформленной в темных тонах. На ее лицевой стороне приведено фото кулера, а на боковинах можно найти подробную спецификацию и перечень его ключевых преимуществ на английском и немецком языке. На одной из граней есть QR-код, который ведет на официальный сайт продукта.

be quiet! Dark Rock Slim

Внутри сам охладитель надежно зафиксирован в оболочку из вспененного полиэтилена. Набор крепежей содержится в небольшой картонной коробочке и расфасован по отдельным пакетам. В общей сложности мы нашли:

  • стальную универсальную прижимную пластину;
  • два набора креплений для разных платформ;
  • набор винтов и шайб;
  • дополнительные проволочные скобы для крепления второго вентилятора;
  • термопасту Corning TC-5121C (0,5 г, теплопроводность 2,5 Вт/м*К);
  • инструкцию.

Внешний вид и конструкция

be quiet! Dark Rock Slim

be quiet! Dark Rock Slim получил очень приятный дизайн: полностью черный окрас, верхняя декоративная крышка из шлифованного алюминия с лого бренда и колпачками для тепловых трубок, радиатор с пластинами интересной формы и симпатичный вентилятор без подсветки. Все это делает его довольно строгим и презентабельным.

be quiet! Dark Rock Slim

Высота охладителя не превышает 160 мм. То есть он совместим с большинством современных среднеформатных корпусов. Ширина в 72 мм позволяет не опасаться перекрытия DIMM-слотов.

be quiet! Dark Rock Slim

be quiet! Dark Rock Slim

В конструкционном плане перед нами классическая «башня», которая базируется на четырех медных тепловых трубках диаметром 6 мм. На них нанизана без пайки 51 пластина толщиной 0,35 мм с межреберным расстоянием 1,7 мм.

be quiet! Dark Rock Slim

Сами пластины имеют ряд оптимизаций, призванных уменьшить сопротивление воздуха, снизить шум и повысить эффективность теплообмена. Во-первых, на входе воздушного потока они используют клиновидную форму и зубчатый профиль, а на выходе ребра имеют переменную высоту. Во-вторых, их поверхность не гладкая, а со штамповкой. В-третьих, производитель заявляет об использовании специального керамического покрытия.

be quiet! Dark Rock Slim

Трубки попарно пронизывают радиатор для более равномерного распределения теплового потока по его пластинам.

Основание be quiet! Dark Rock Slim выполнено в виде медной никелированной пластины. Трубки лежат практически вплотную друг к другу в желобках, а сверху зафиксирован небольшой ребристый радиатор. Контакт улучшен припоем. Подошва имеет размеры 40 х 40 мм. Изначально она закрыта защитной пленкой. Качество ее обработки, как и ровность, находятся на высоком уровне.

be quiet! Dark Rock Slim

Крепление к платформам представлено в виде поперечной прижимной пластины, которая располагается в углублении радиатора, над основанием, и фиксируется парой винтов к крепежным лапам. Присутствует поддержка платформ Intel Socket LGA115x / LGA1366 / LGA20xx и AMD Socket AMх / FMx.

be quiet! Dark Rock Slim

На радиатор кулера установлен фирменный 120-мм вентилятор Silent Wings 3 120mm PWM. Есть поддержка ШИМ-регулировки скорости вращения лопастей в диапазоне от 800 до 1500 об/мин с максимальным уровнем шума не более 23,6 дБ, что очень тихо для такой скорости. Все благодаря применению шестиполюсного трехфазного двигателя с низким уровнем шума и вибрации. В качестве подшипника используется гидродинамик (Fluid Dynamic Bearing) с колоссальным временем наработки на отказ – 300 тысяч часов или 34 года беспрерывной работы.

be quiet! Dark Rock Slim

Семилопастная крыльчатка имеет характерную форму, а рамка – воронкообразный воздухозаборник. Все это повышает мощность воздушного потока и уменьшает шум.

be quiet! Dark Rock Slim

Вентилятор крепится на радиатор с помощью привычных проволочных скоб. Посадочное место оборудовано резиновыми демпферами для снижения шума и вибраций. В комплекте есть еще пара скоб для установки второго пропеллера, но его придется покупать самостоятельно.

be quiet! Dark Rock Slim

Для подключения используется 4-контактный кабель длиной 23 см в оплетке.

Процесс установки

be quiet! Dark Rock Slim

Кулер be quiet! Dark Rock Slim можно установить на большинство актуальных и устаревших платформ: AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ и Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066. Сама процедура хорошо проиллюстрирована в комплектном руководстве пользователя (скачать электронную версию) – разберется каждый, даже без знания английского и немецкого языка. Мы же продемонстрируем ее на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.

be quiet! Dark Rock Slim

be quiet! Dark Rock Slim

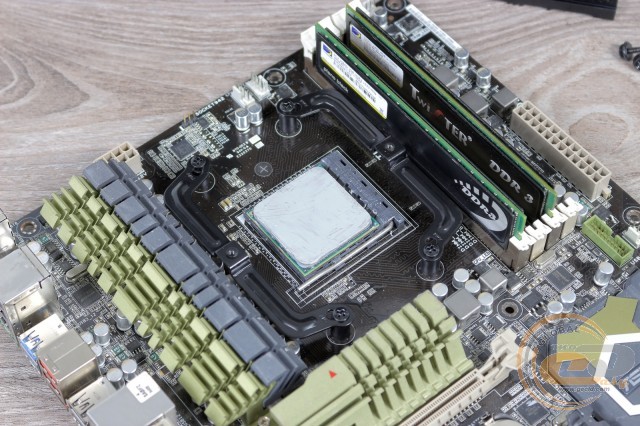

На материнских платах под процессоры AMD придется демонтировать стандартные пластиковые «уши», а в отверстия штатной опорной пластины фиксируем комплектные планки, используя втулки и крестообразные винты.

be quiet! Dark Rock Slim

be quiet! Dark Rock Slim

Наносим термопасту, ставим радиатор без вентилятора на процессор, не забывая снять защитную пленку с основания, и равномерно притягиваем прижимную пластину.

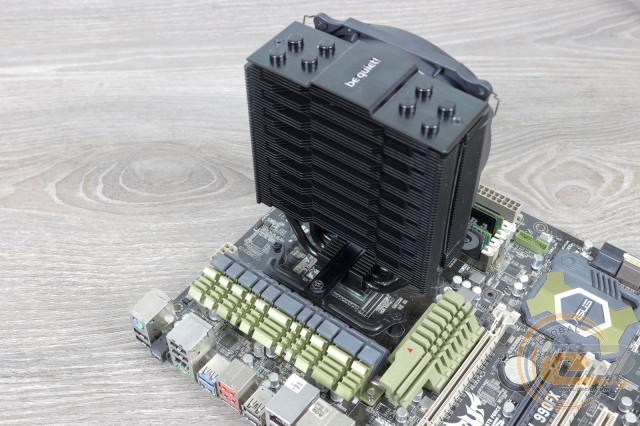

Далее закрепляем вентилятор. Подключаем его к соответствующему разъему на системной плате. Смонтированный кулер не конфликтует с охлаждением VRM на материнской плате и первым DIMM-слотом.

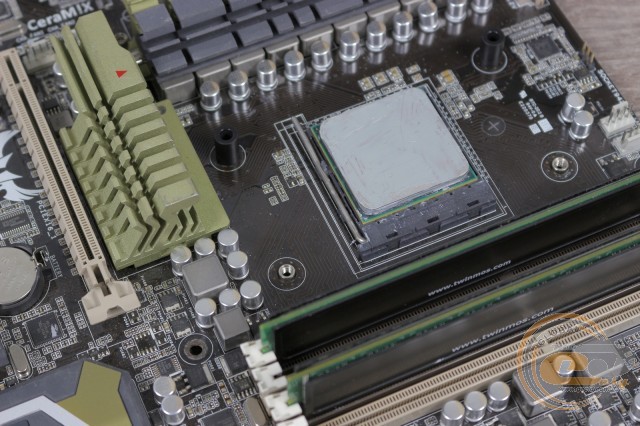

В случае с платформой на базе процессора Intel придется использовать комплектную усилительную пластину (backplate). Продеваем крепежные винты сквозь нужные отверстия в ней. Для изоляции используются резиновые шайбы.

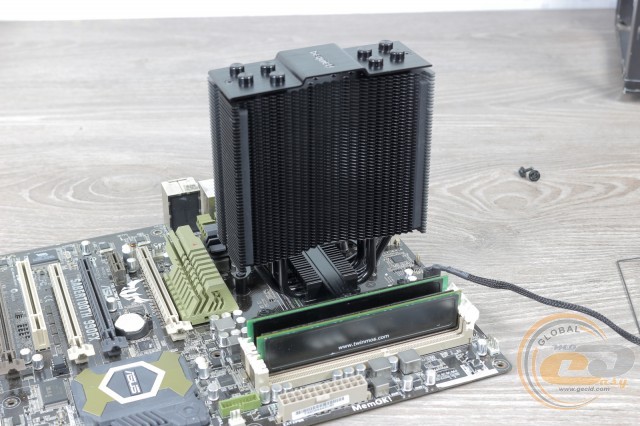

С лицевой стороны накручиваем втулки с насечкой и на них фиксируем крепежные лапы винтами. Далее алгоритм повторяет описанные выше шаги. При этом нет никаких проблем с совместимостью с габаритными комплектующими и пространством вокруг CPU.

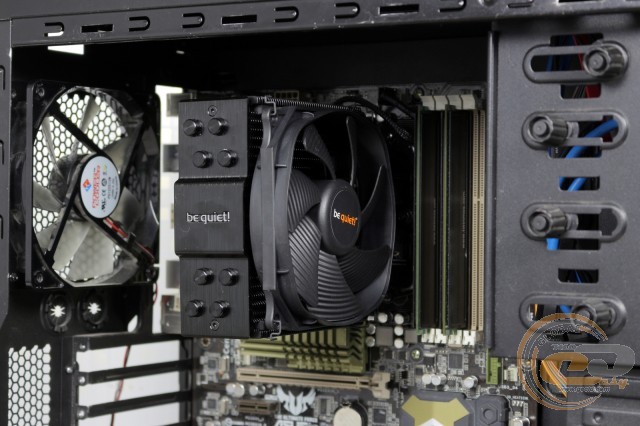

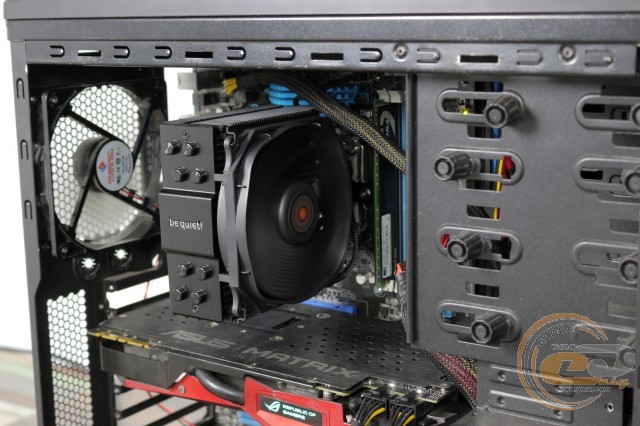

Внутри корпуса системного блока be quiet! Dark Rock Slim смотрится очень аккуратно и стильно. Даже без подсветки он отлично впишется в современную сборку с обилием прозрачных окон.

Тестирование

Для тестирования процессорной системы охлаждения be quiet! Dark Rock Slim использовалось следующее оборудование:

Процессоры

AMD Phenom II X6 1100T (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативная память

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

Видеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Блок питания

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

be quiet! Dark Rock Slim be quiet! Dark Rock Slim

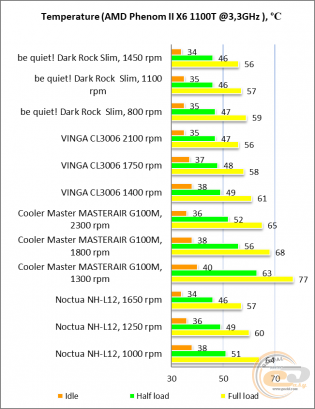

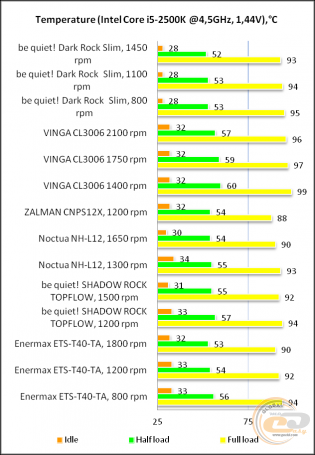

Производительности be quiet! Dark Rock Slim достаточно для отвода тепла от разогнанных до 4 – 4,5 ГГц многоядерных стендовых процессоров. Система работала стабильно даже при минимальных скоростях штатного вентилятора, оставаясь не просто тихой, а практически бесшумной. По эффективности новинка обходит башню Vinga CL3008B и низкопрофильные модели be quiet! DARK ROCK TF и Cooler Master MasterAir G100M.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

Напряжение питания, В

Скорость вращения лопастей, об/мин

Уровень шума

6

748

Бесшумно

7

872

Бесшумно

8

996

Почти бесшумно

9

1114

Очень тихо

10

1232

Тихо

11

1345

Тихо

12

1454

Ниже среднего

По данным мониторинга комплектный вентилятор работает в диапазоне от 750 до 1450 об/мин. Он остается тихим вплоть до 1350 об/мин. При скорости 1450 об/мин акустический фон находится в комфортной зоне.

Итоги

be quiet! Dark Rock Slim

be quiet! Dark Rock Slim – башенный кулер с отличным балансом производительности и акустического комфорта. Он обеспечивает бесшумную работу системы не только в номинале, но и при хорошем разгоне. Главное вписаться в тепловой пакет 180 Вт. Также не стоит забывать о стильном внешнем виде, который по достоинству оценят обладатели корпусов с прозрачными панелями. А благодаря узкому радиатору исключены конфликты с пространством вокруг процессорного разъема.

Настоящей изюминкой данной модели является штатный 120-мм вентилятор Silent Wings 3 Silent Wings 3 120mm PWM. Он очень надежный, энергоэффективный и тихий практически на всем диапазоне частоты вращения – один из лучших в своем классе. Универсальность крепления позволяет устанавливать кулер на большинство актуальных и множество устаревших платформ.

В итоге, если вы собирает тихий и производительный компьютер, то для охлаждения процессора можем смело рекомендовать be quiet! Dark Rock Slim. Кому-то стартовая цена в €57,90 может показаться высокой, но качественные вещи не бывают дешевыми.

Достоинства:

  • хорошая эффективность охлаждения;
  • стильный внешний вид;
  • совместимость практически со всеми актуальными и некоторыми устаревшими платформами;
  • надежный комплектный 120-мм вентилятор Silent Wings 3 Silent Wings 3 120mm PWM с ШИМ-регулировкой скорости в широких пределах;
  • комфортный уровень шума на всем диапазоне вращения;
  • использование долговечного гидродинамического (FDB) подшипника;
  • хорошая совместимость с габаритными комплектующими в системе;
  • простая и надежная система крепления;
  • трехлетняя гарантия.
