Обзор системы жидкостного охлаждения CHIEFTEC Iceberg 240 DARK: для экономных

Ассортимент систем водяного охлаждения постоянно пополняется новыми и новыми решениями. В то же время, особое внимание привлекает появление достаточно доступных устройств от хорошо известных брендов.

Среди них – СЖО CHIEFTEC Iceberg 240 DARK (CLC-240-BLK), которая предлагается за довольно скромные ₴3200 или $76. Кроме хорошо знакомого логотипа, владелец получит качественные вентиляторы на основе гидродинамических подшипников с беспроводным соединением между собой, подсветку корпуса помпы и... Обо всем остальном расскажем далее, так что устраивайтесь поудобней.

Спецификация

Модель	CHIEFTEC Iceberg 240 DARK (CLC-240-BLK)
Поддержка процессорных разъемов	AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Вес	1,73 кг
Термоинтерфейс	Комплектная термопаста в шприце
Длина соединительных шлангов (собственные измерения)	400 мм (400 мм)
Радиатор
Материал	Алюминий
Размеры (собственные измерения)	272 х 120 х 27 мм (275 х 120 х 26 мм)
Водоблок
Размеры, собственные измерения	ø67 x 51 мм
Разъем питания	4-контактный
Скорость работы помпы	1800 – 2700 об/хв
Длина кабеля питания / LED	28 см / 72 см
Напряжение	12 В
Ток потребления	0,2 А
Мощность потребления	4,2 Вт
LED-подсветка	Есть
Материал корпуса	Пластик
Материал подошвы	Медь
Размеры основания	55 х 52 мм
Вентиляторы
Модель	CHIEFTEC TF-2012PWM
Размеры	120 х 120 х 25 мм
Количество	2
Тип подшипника вентилятора	FDB (гидродинамический)
Поддержка ШИМ-регулировки скорости вращения лопастей	Есть
Напряжение питания	10,2 – 13,8 В
Потребляемый ток	До 0,21 А
Энергопотребление	2,14 – 2,9 Вт
Скорость вращения	500 – 2200 об/мин ± 10%
Уровень шума	До 34,7 дБА
Максимальный воздушный поток	64,72 CFM (110 м3/ч)
Статическое давление	3,06 мм H2O
LED-подсветка вентиляторов	нет
Длина кабеля для вентилятора	45 см
Сайт производителя	CHIEFTEC
Страница продукта	CHIEFTEC Iceberg 240 DARK

Упаковка и комплектация

Коробка создавалась именно для этой модели СЖО, поэтому здесь достаточно информации об устройстве для тех, кто хотя бы немного «speak English».

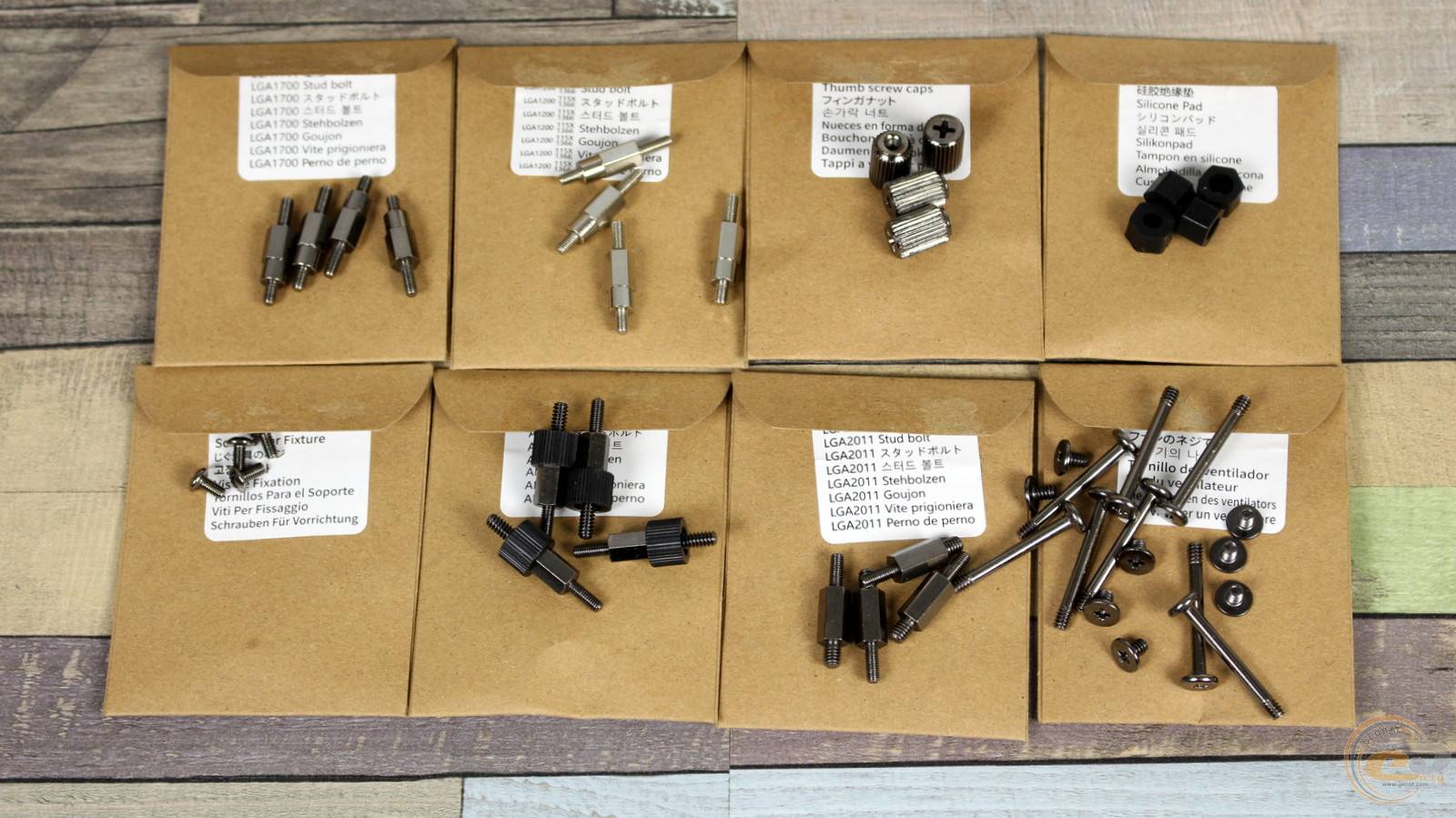

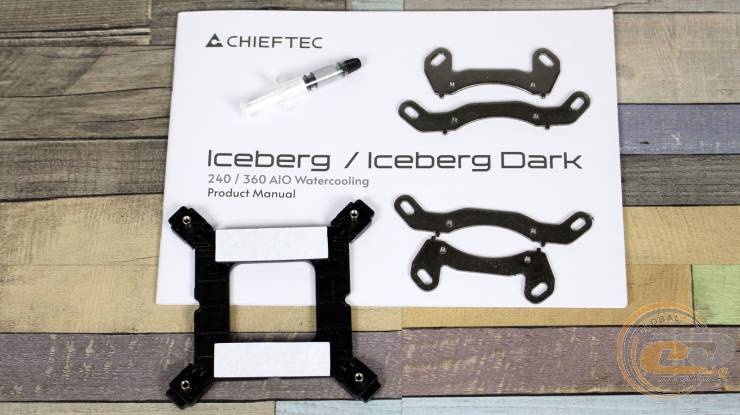

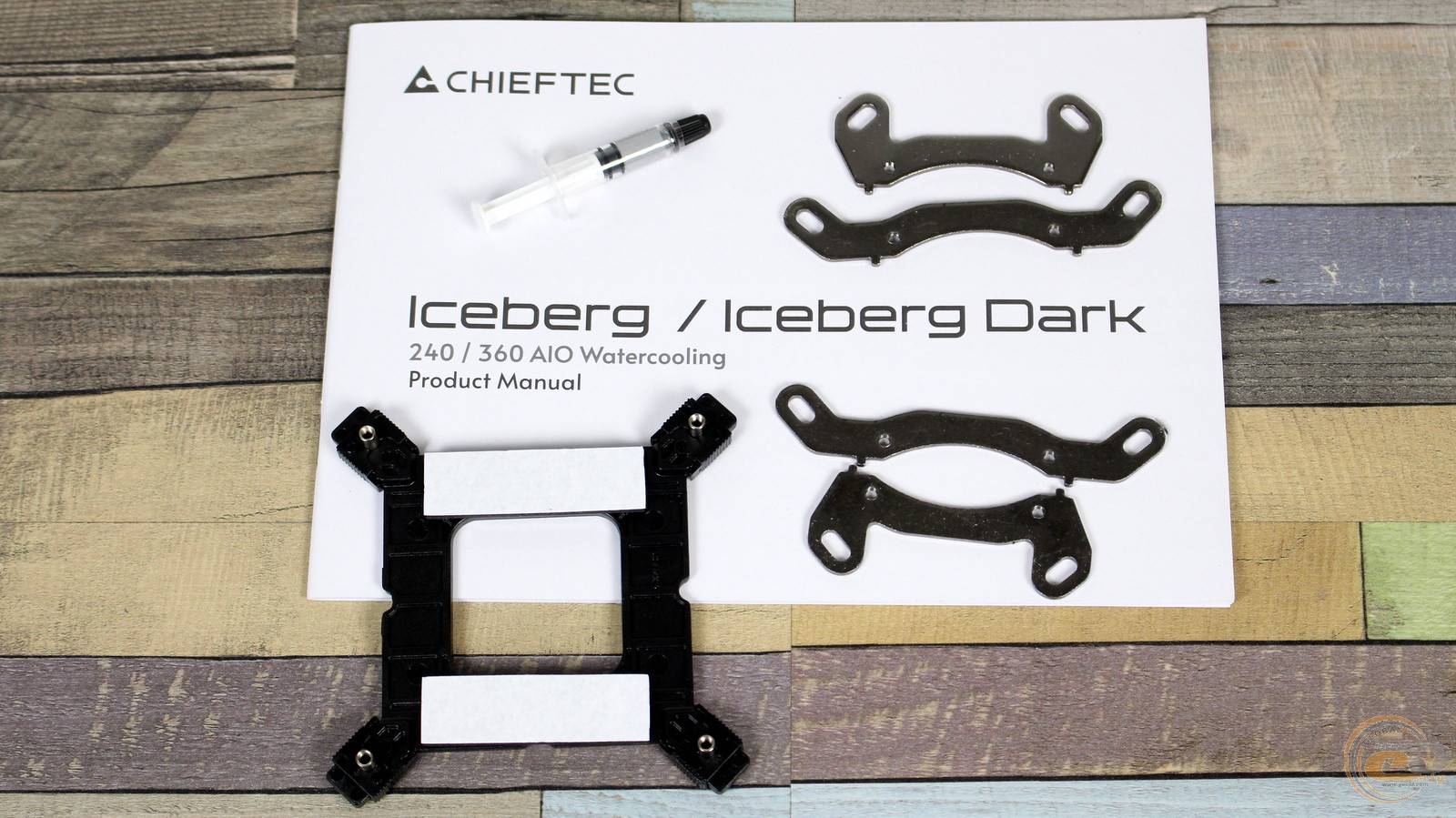

Помещенная внутрь комплектация традиционно богатая. В основном сюда входят различные элементы для фиксации радиатора и водоблока, большинство из которых разложены в бумажных пакетах с соответствующими подписями. Кроме того, имеется термопаста в шприце и инструкция по установке, унифицированная для 240- и 360-мм устройств.

Внешний вид и конструкция

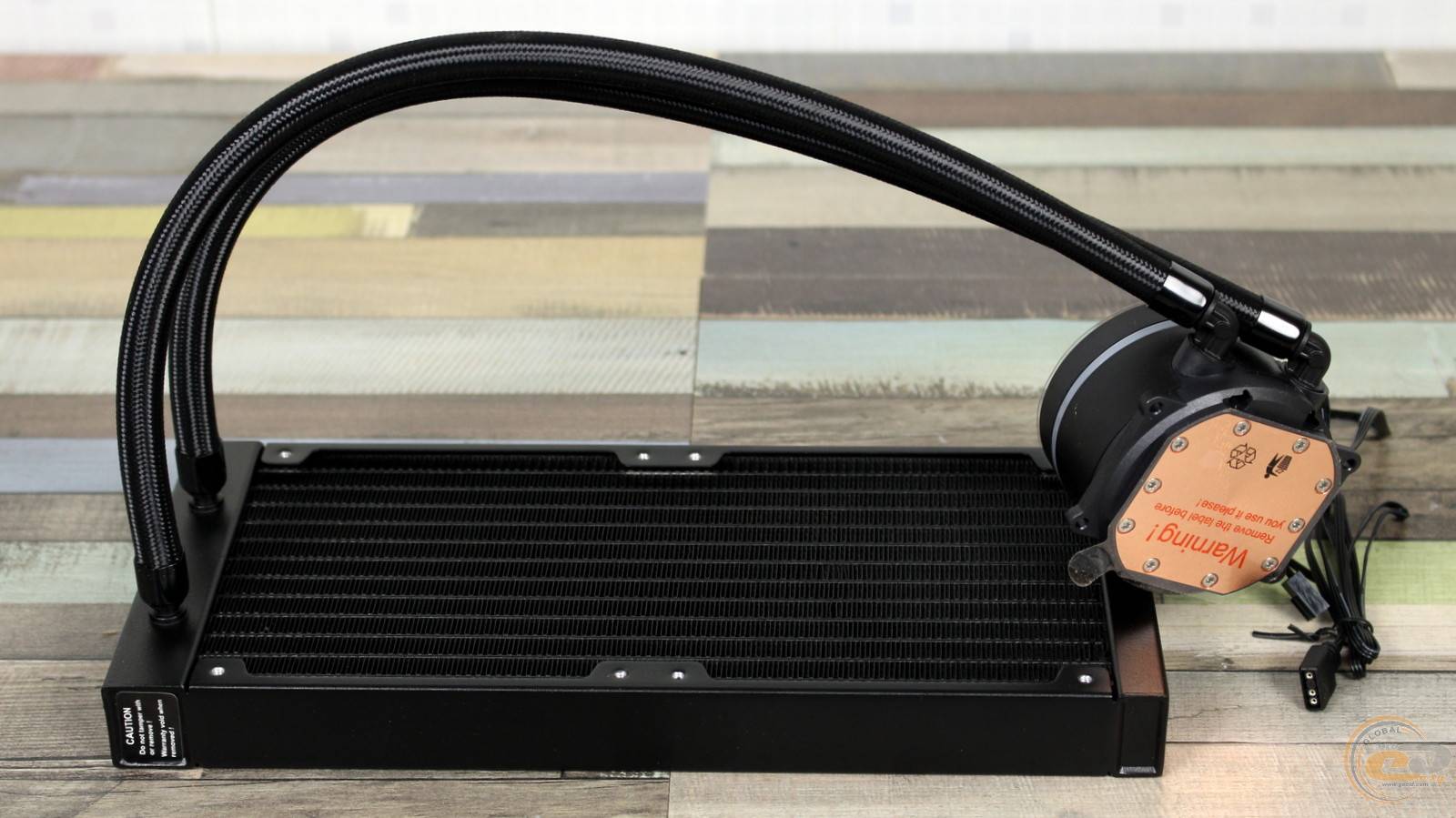

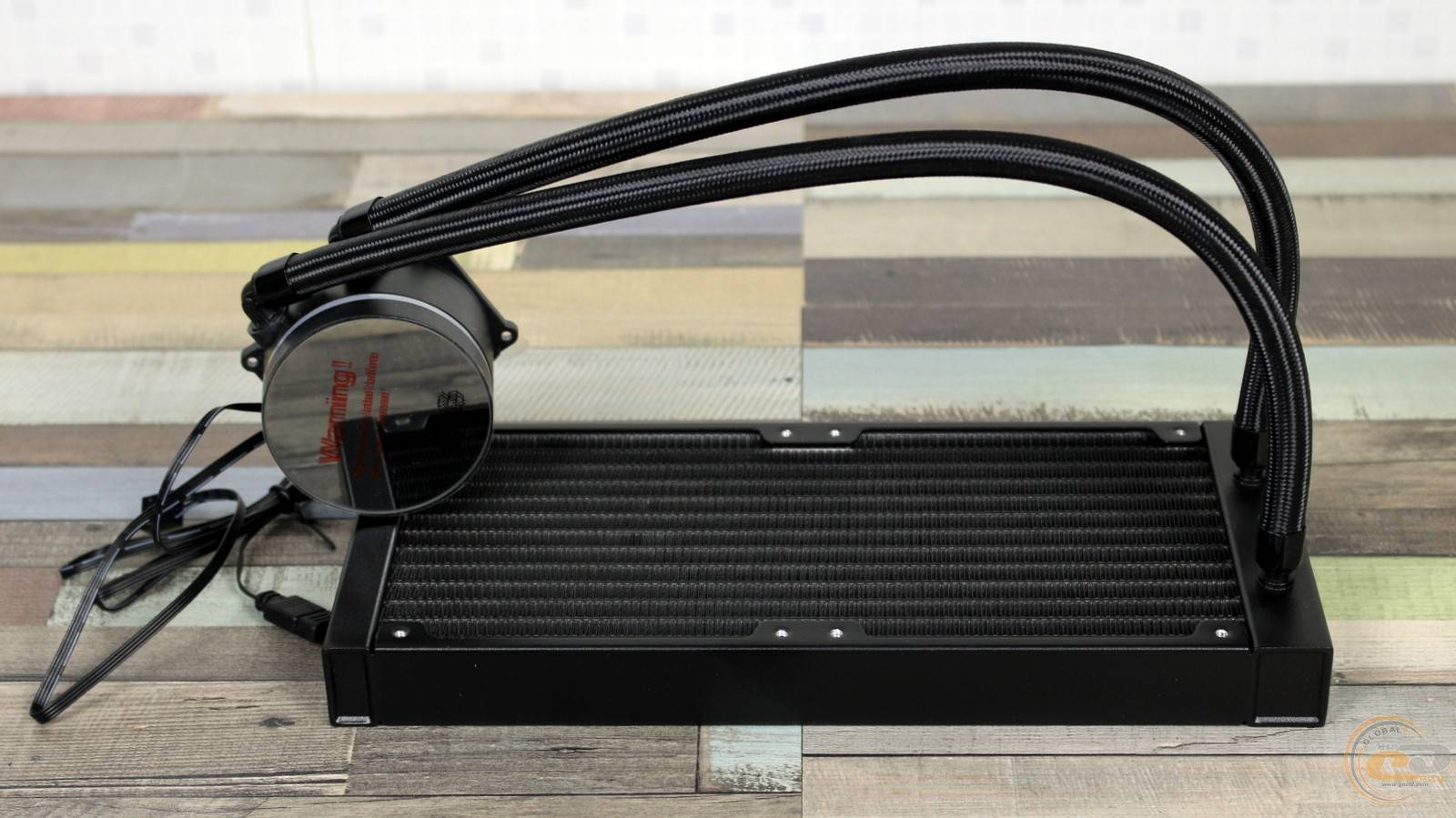

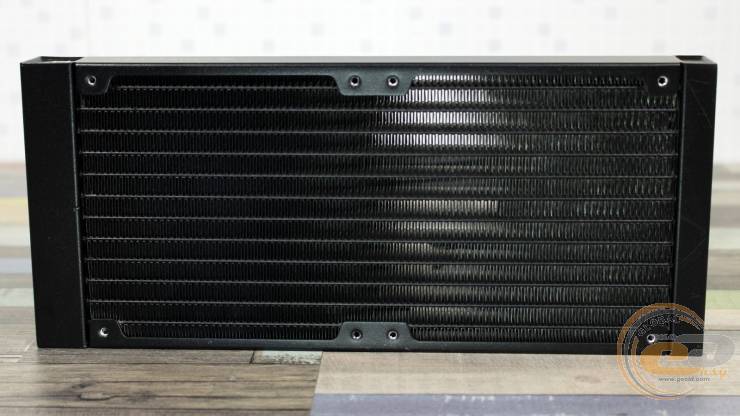

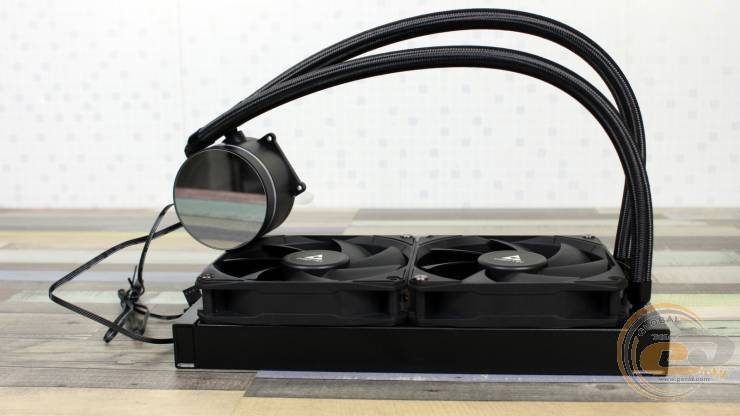

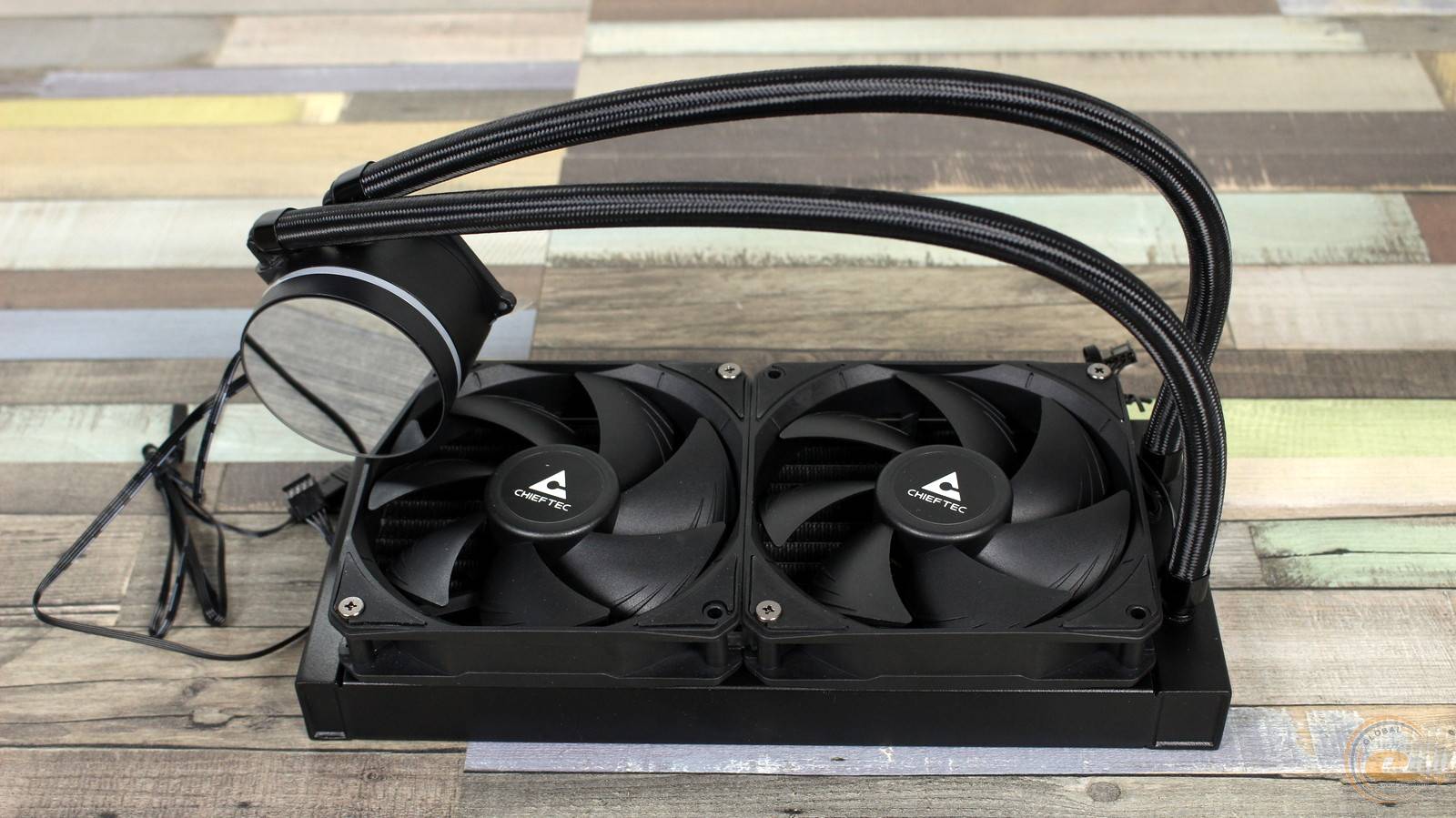

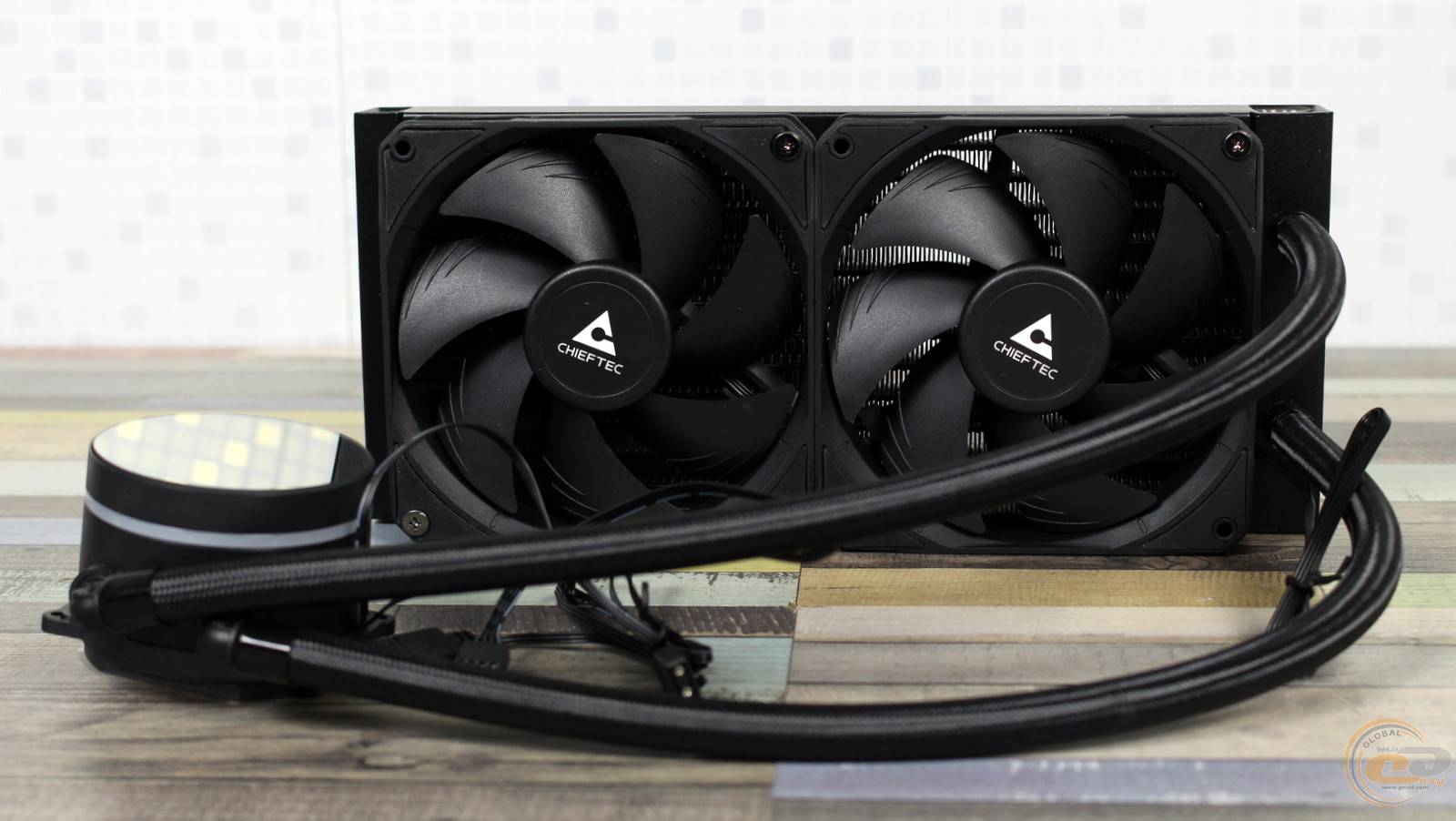

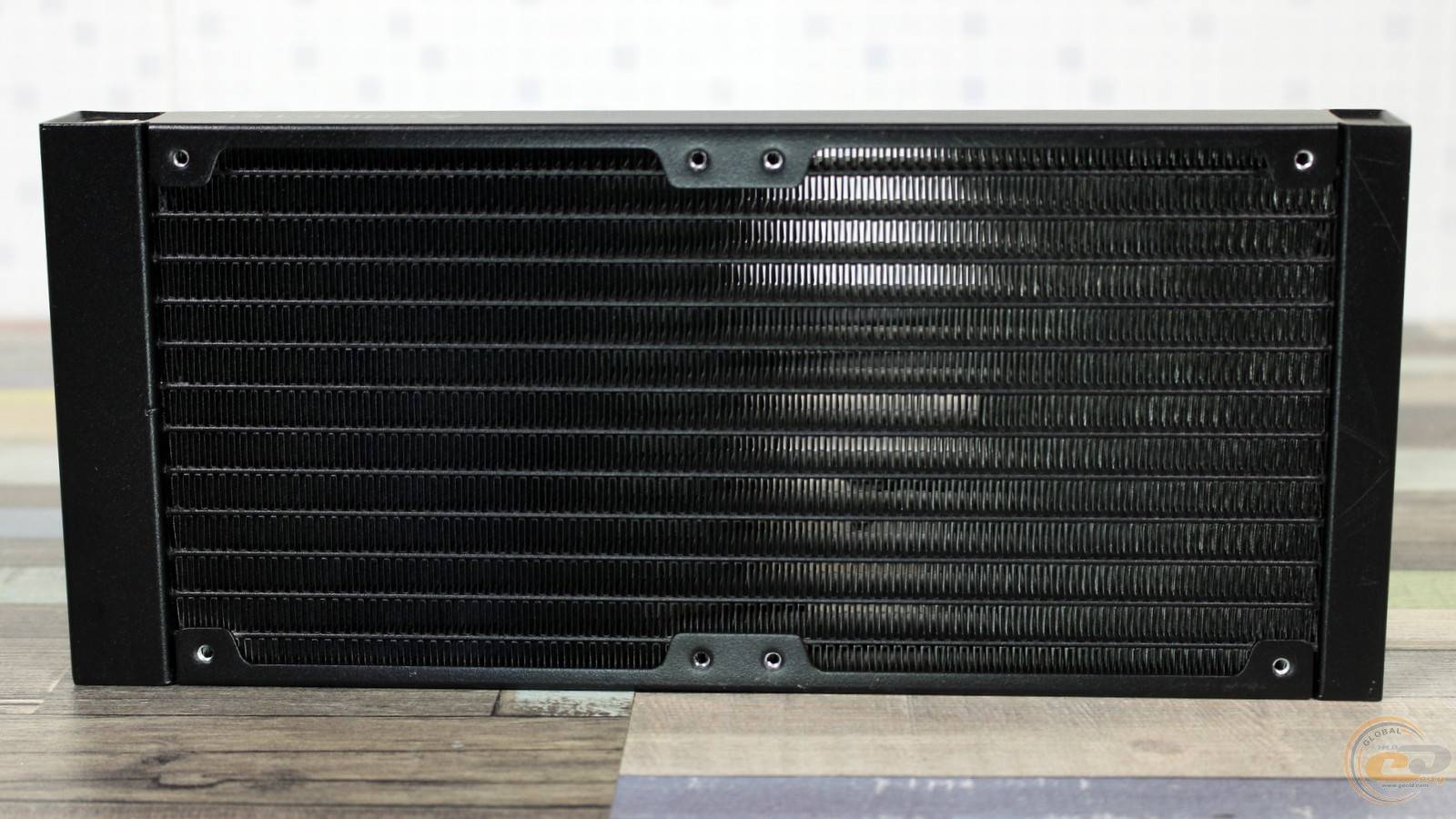

Наиболее примечательный элемент конструкции CHIEFTEC Iceberg 240 DARK – радиатор, имеющий вполне привычные размеры 275 х 120 х 26 мм и типичный черный окрас.

Четырнадцать горизонтальных каналов, по которым циркулирует хладагент, растянулись по всей его длине. Для увеличения площади отвода тепла используется алюминиевая лента с шагом 1,3 мм. Как следствие, имеем плотность в 19 FPI (или пластин/дюйм).

Как и у 360-мм CHIEFTEC Iceberg 360 DARK, лента здесь изогнута несколько нетипично – под прямым углом. Благодаря этому увеличивается площадь контакта с каналами при сравнительной площади теплоотдачи.

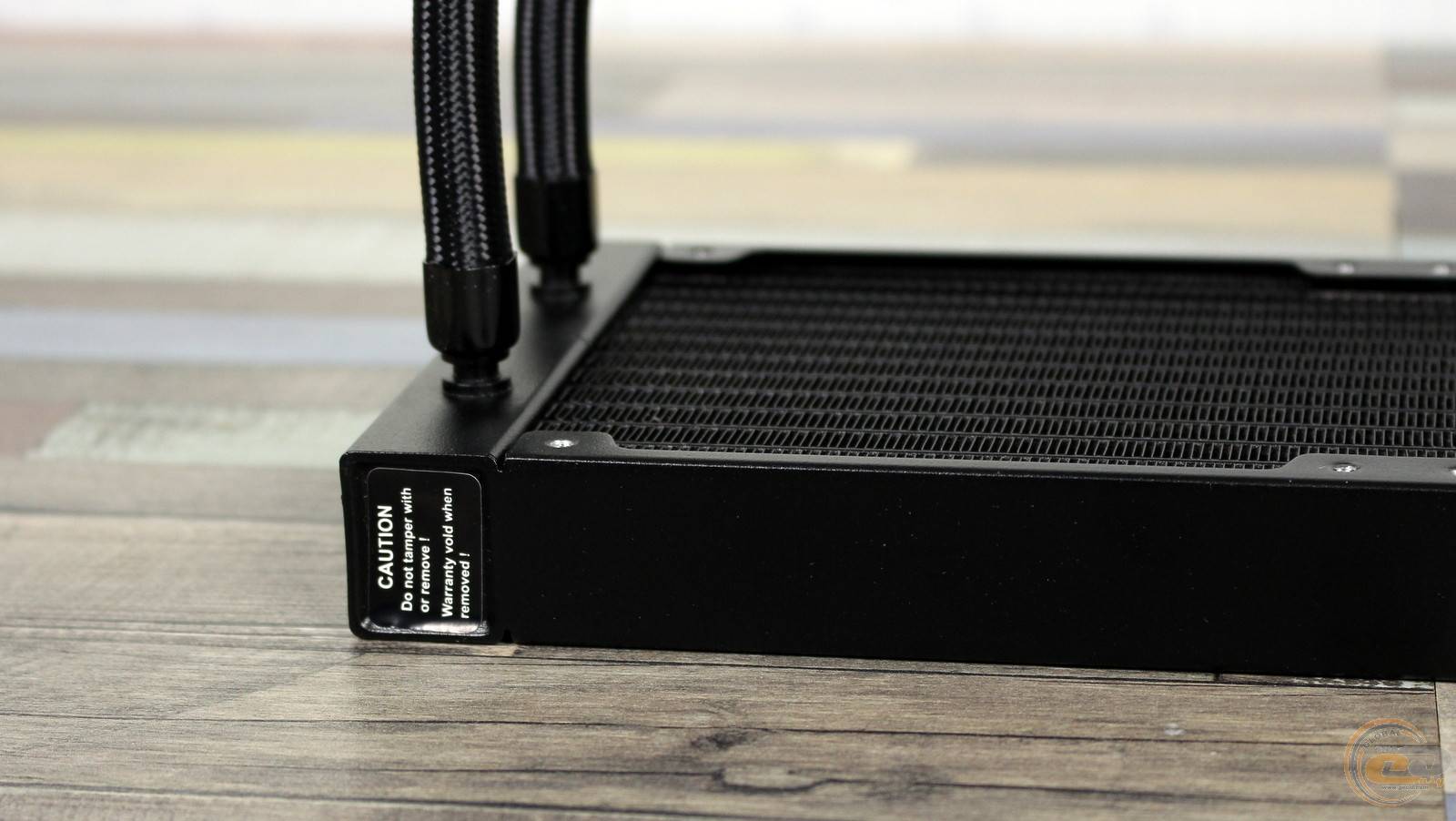

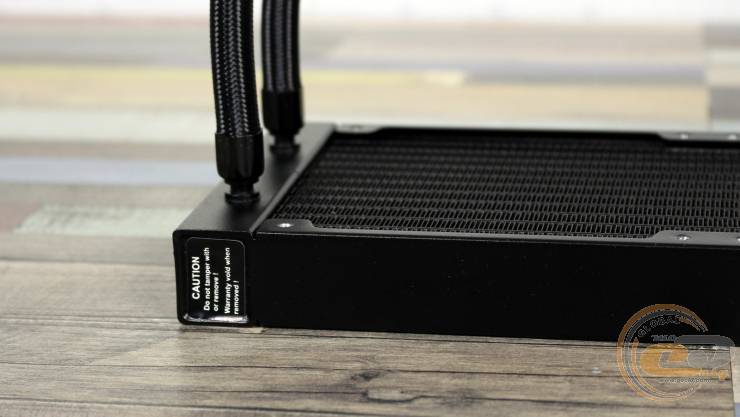

Есть здесь и прикрытое гарантийной пломбой отверстие для обслуживания хладагента, которое можна будет использовать по истечению 3-х летнего гарантийного периода.

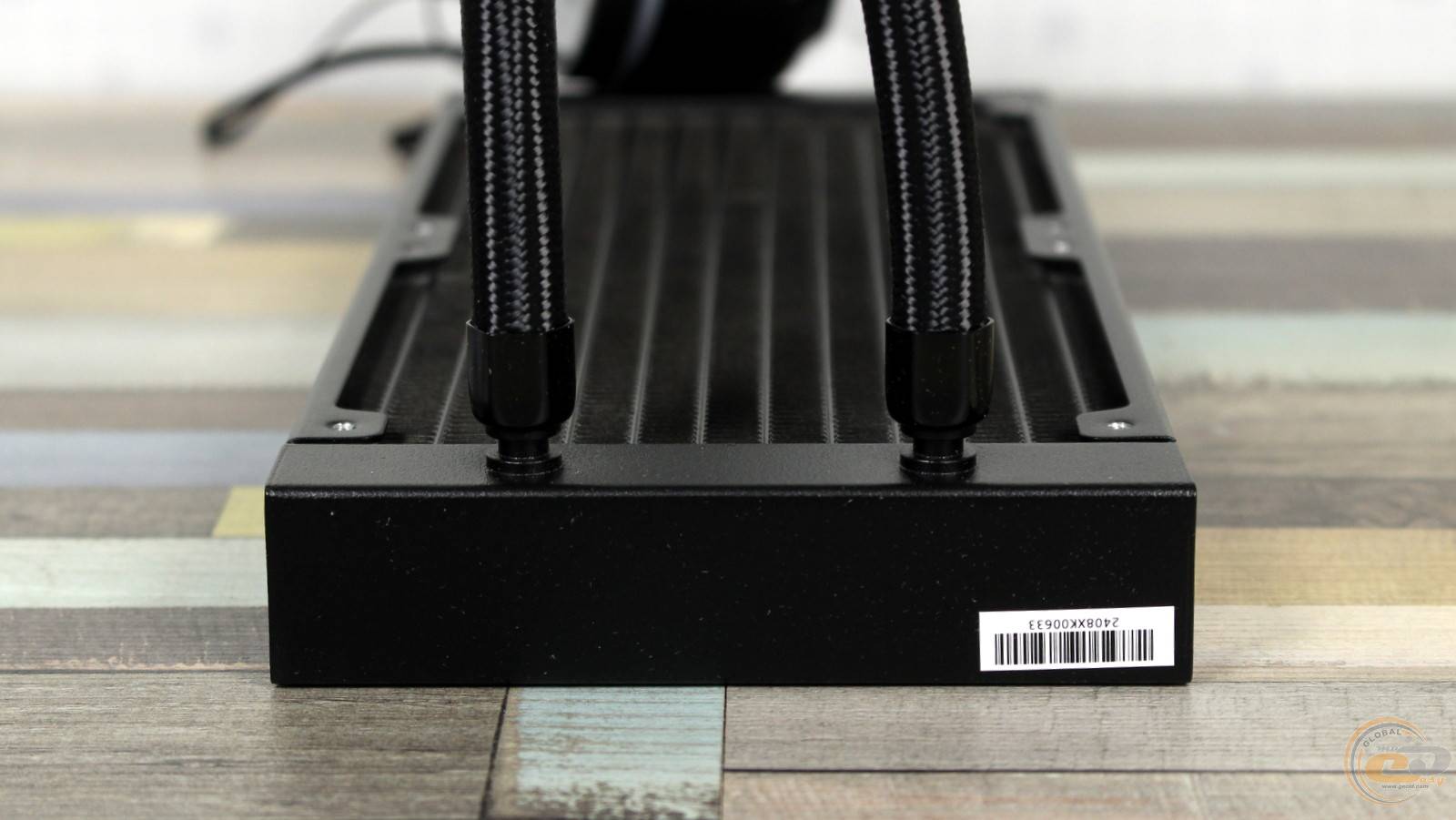

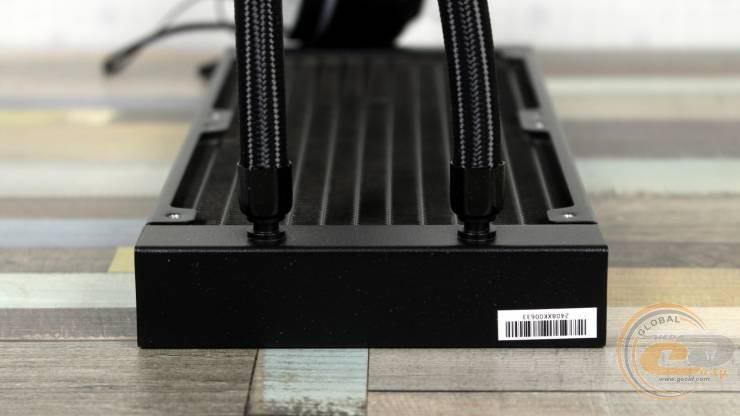

Рядом видны две трубки, выходящие из корпуса радиатора под углом 90° к радиатору.

Установленные на них шланги имеют вполне достаточную длину 400 мм и привычную нейлоновую оплетку.

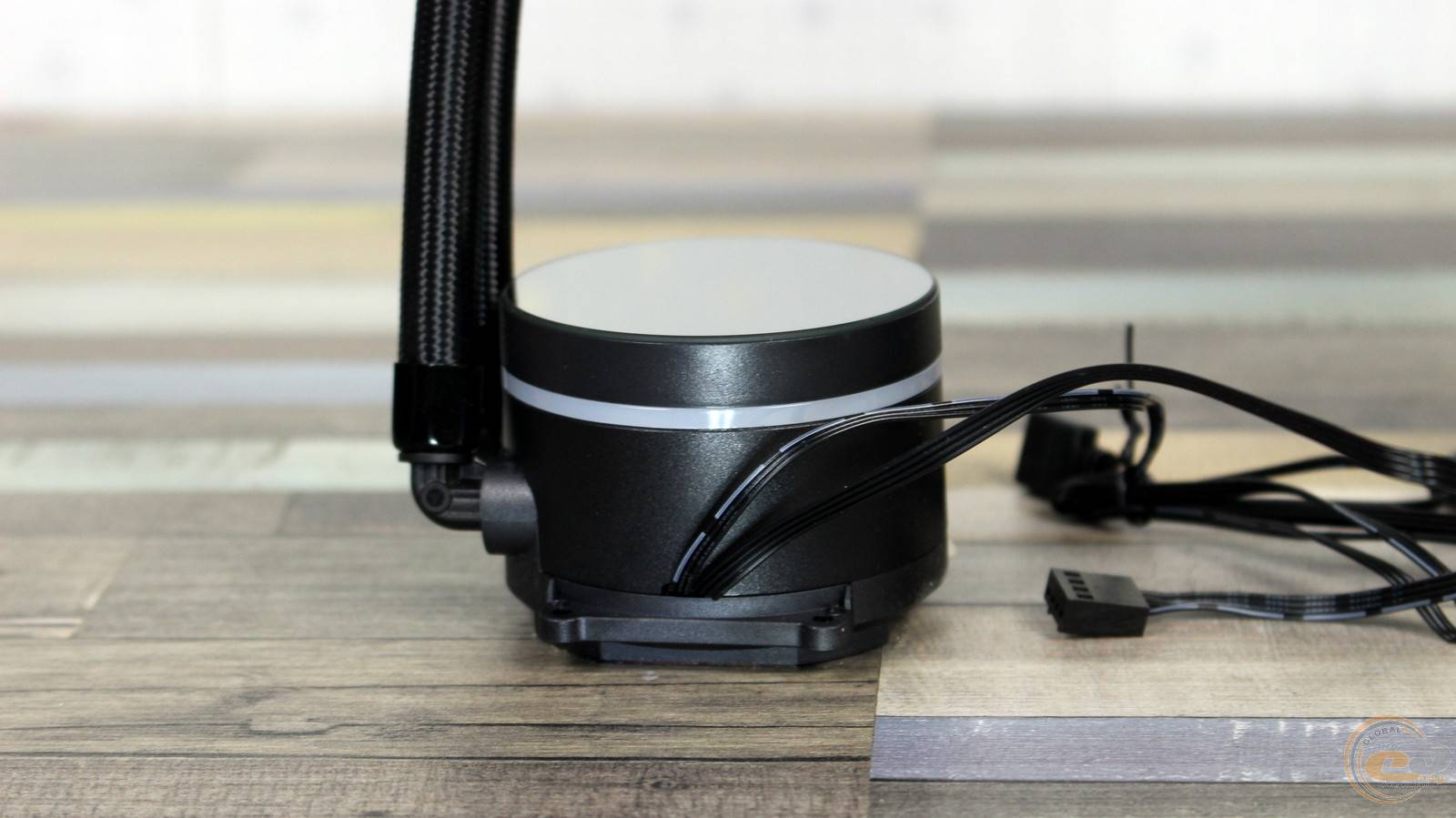

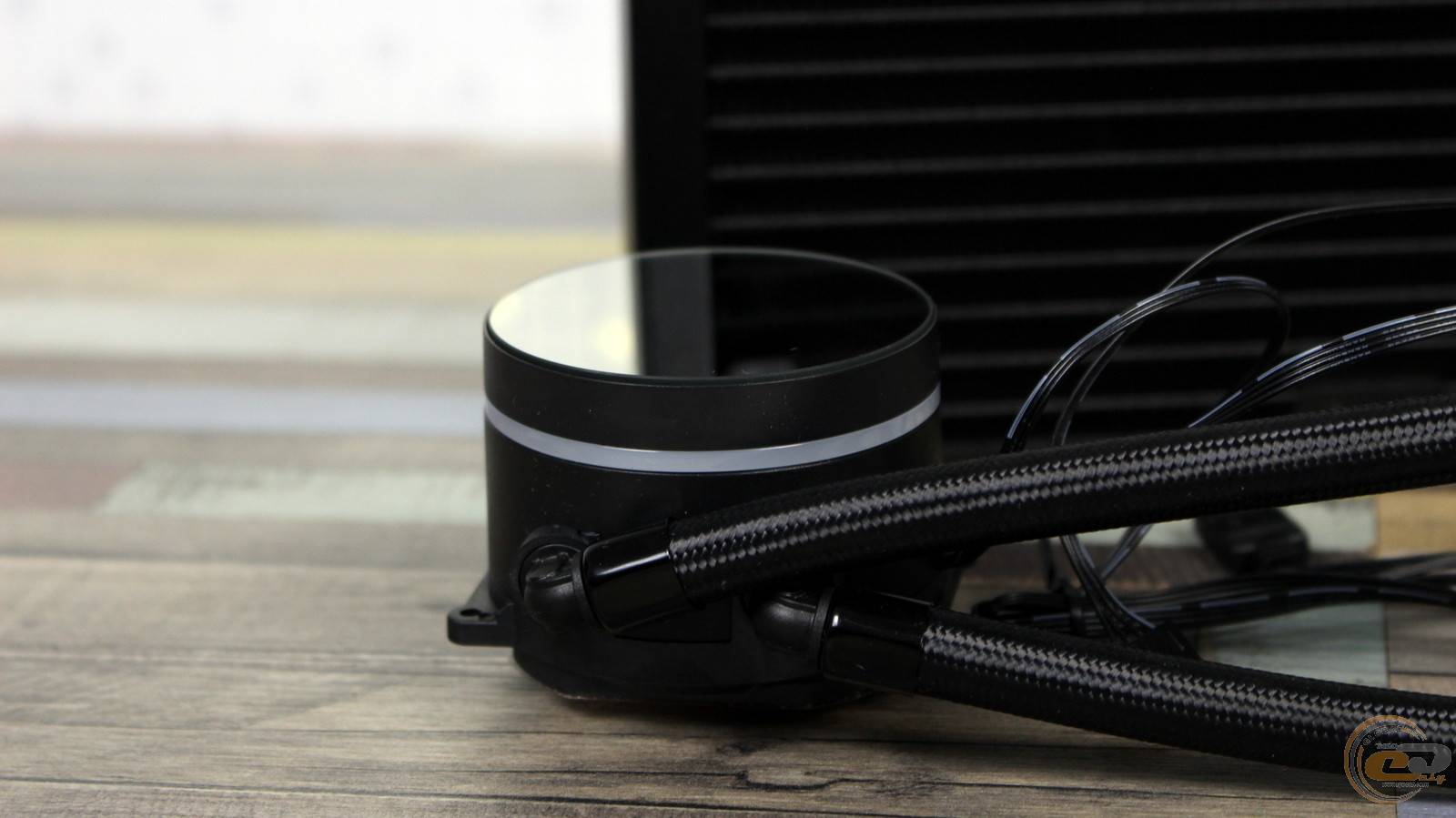

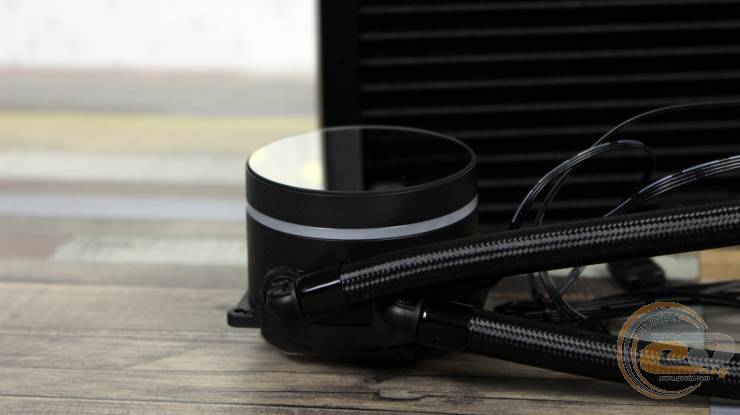

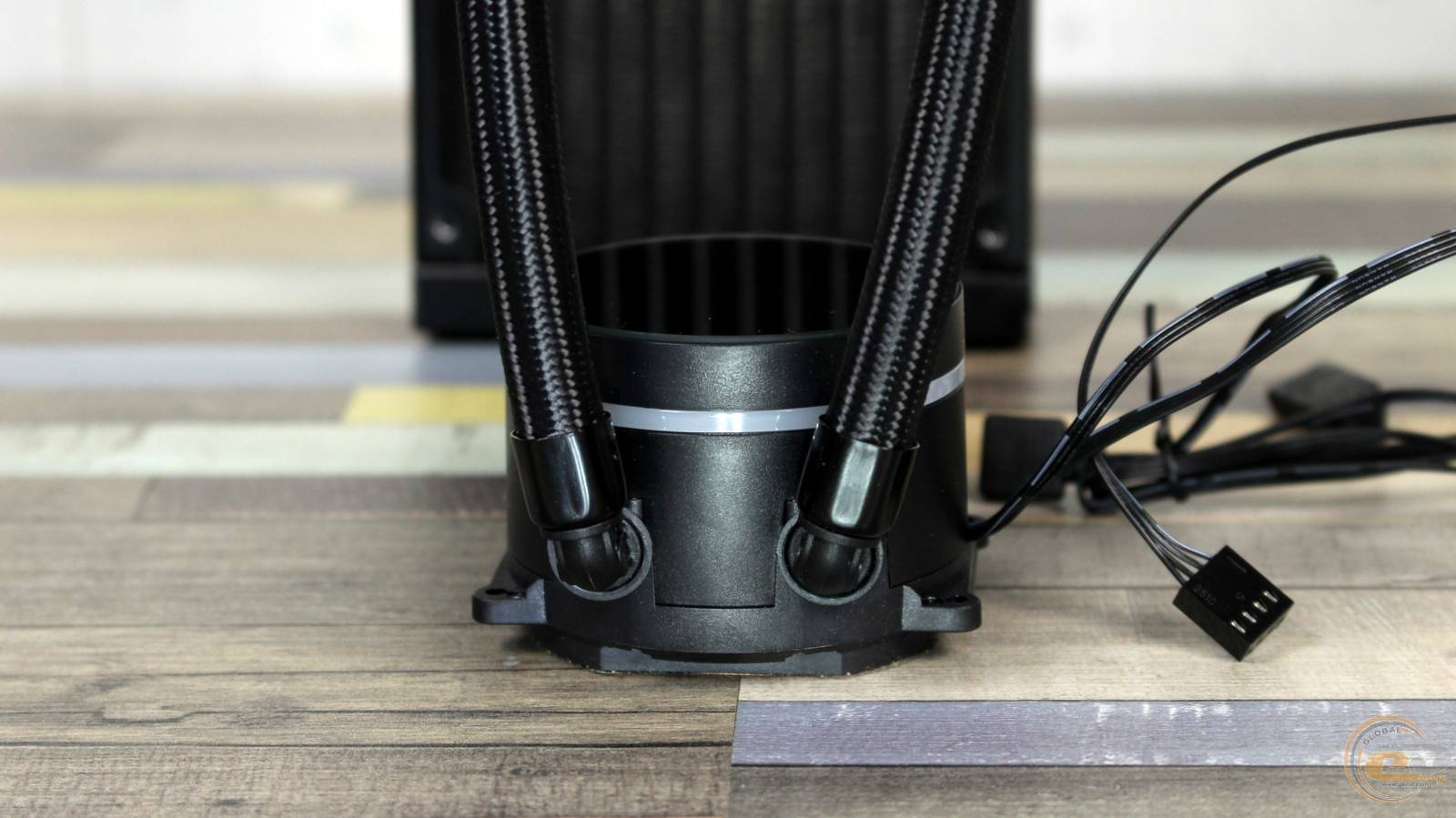

К водоблоку они подведены под прямым углом, правда, в этот раз фитинги уже подвижны.

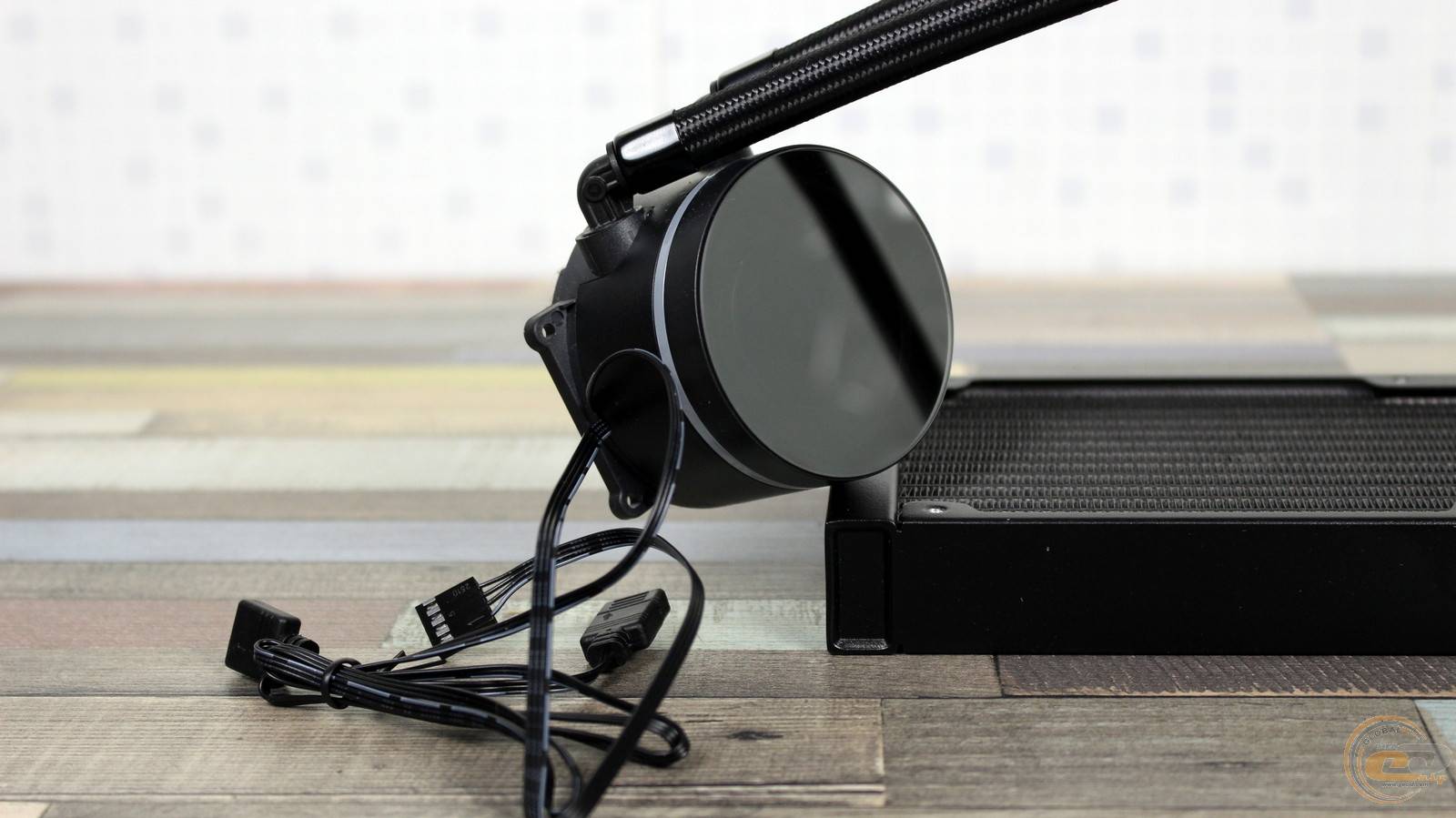

Помпа спрятана в пластиковом цилиндрическом корпусе диаметром 67 мм и высотой 51 мм.

Она способна работать со скоростью от 1800 до 2700 об/мин, потребляя при этом до 4,2 Вт электроэнергии.

Кстати, в CHIEFTEC Iceberg 240 DARK это единственный элемент, оборудованный подсветкой. Присутствуют два кабеля — 28-см для питания водоблока и 72-см для реализации подсветки. А вот в CHIEFTEC Iceberg 240 RGB, который дороже всего лишь на $4 или ₴160, также предусмотрена и подсветка вентиляторов.

Тепло от процессора к водоблоку будет передаваться на медное основание размером 55 х 52 мм со скошенными гранями. Она вполне ровная, что очень важно для хорошего контакта с теплораспределительной крышкой процессора. Напомним, что шприц с термопастой присутствует в комплекте поставки.

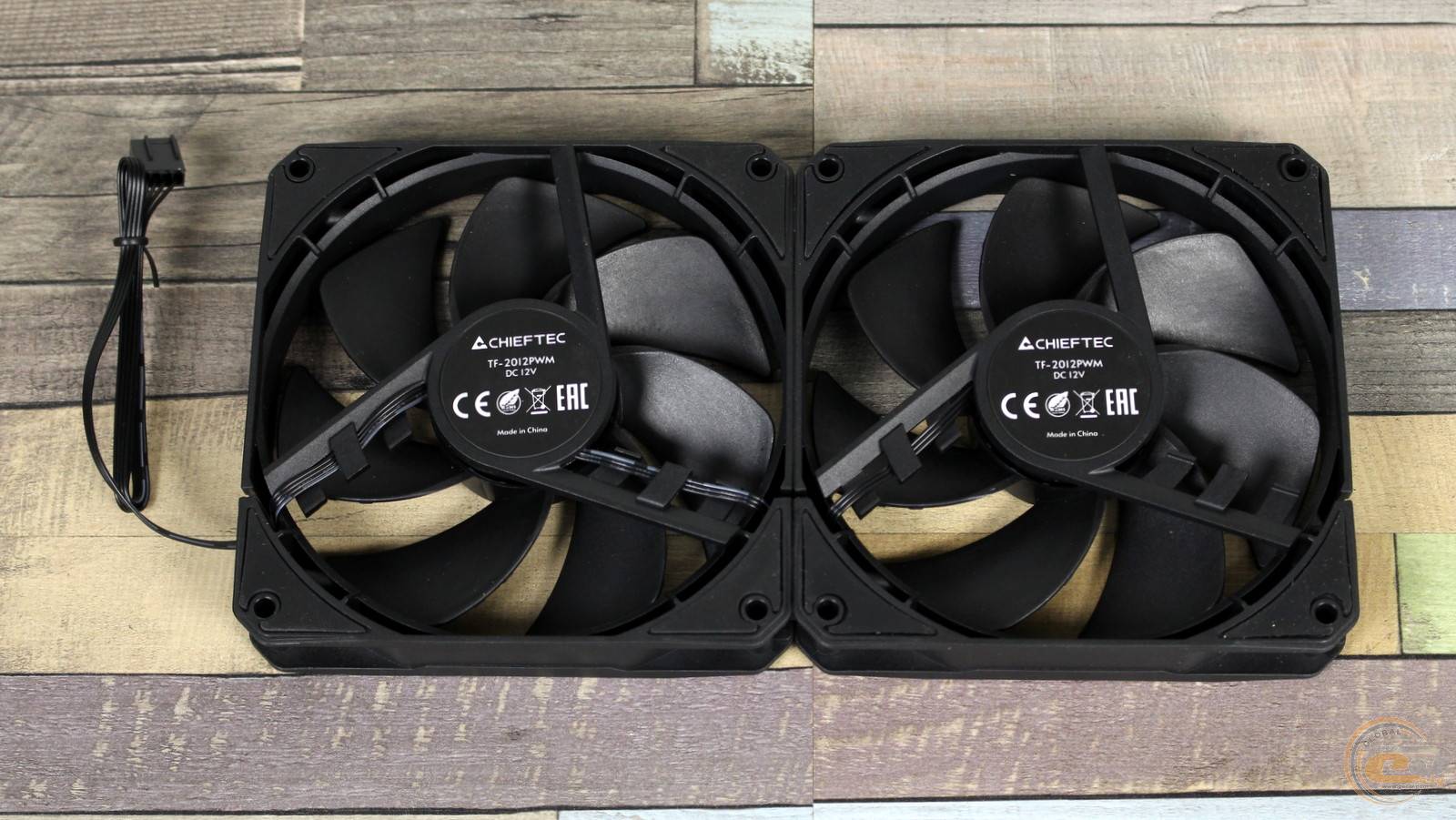

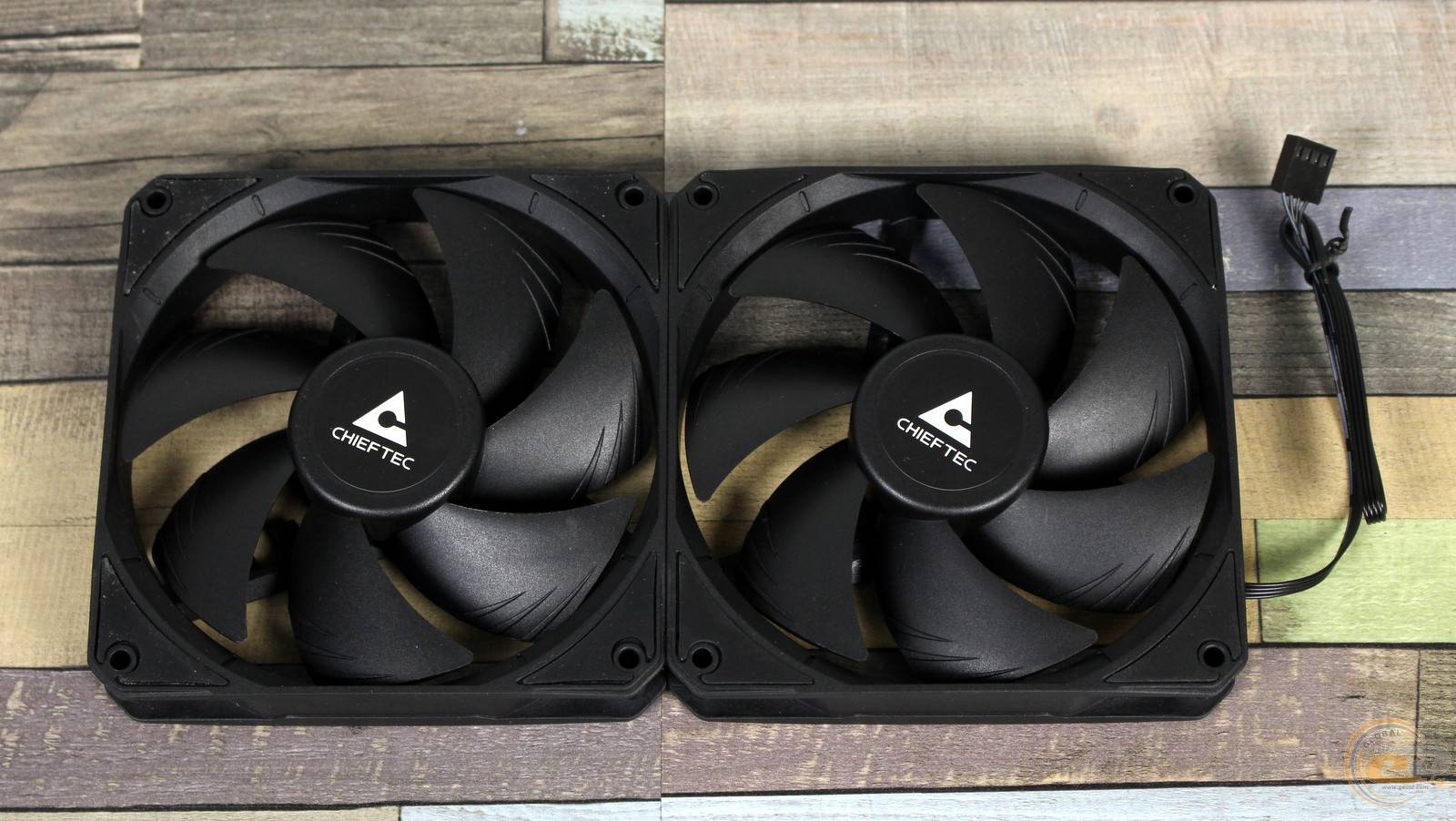

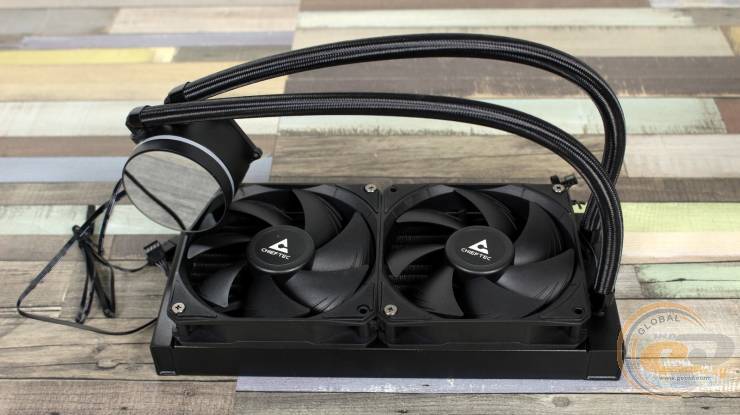

За активное охлаждение отвечают два 120-мм пропеллера CHIEFTEC TF-2012PWM с привычным 25-мм профилем. Приятно, что в их основе лежат надежные гидродинамические подшипники (Fluid Dynamic Bearing, он же FDB), а с обеих сторон в местах крепления есть антивибрационные прокладки. К тому же на лопастях присутствуют небольшие плавники для оптимизации воздушного потока.

Эти вертушки потребляют до 2,9 Вт, работая на скорости от 500 до 2200 об/мин с возможным 10% отклонением. При этом уровень шума может составлять 34,7 дБа, что является нормой для СЖО. Максимальный воздушный поток каждого пропеллера достигает 64,72 CFM или 109,96 м³/ч, а статическое давление – 3,06 мм вод. ст.

При этом 45-см кабель присутствует только на одном...

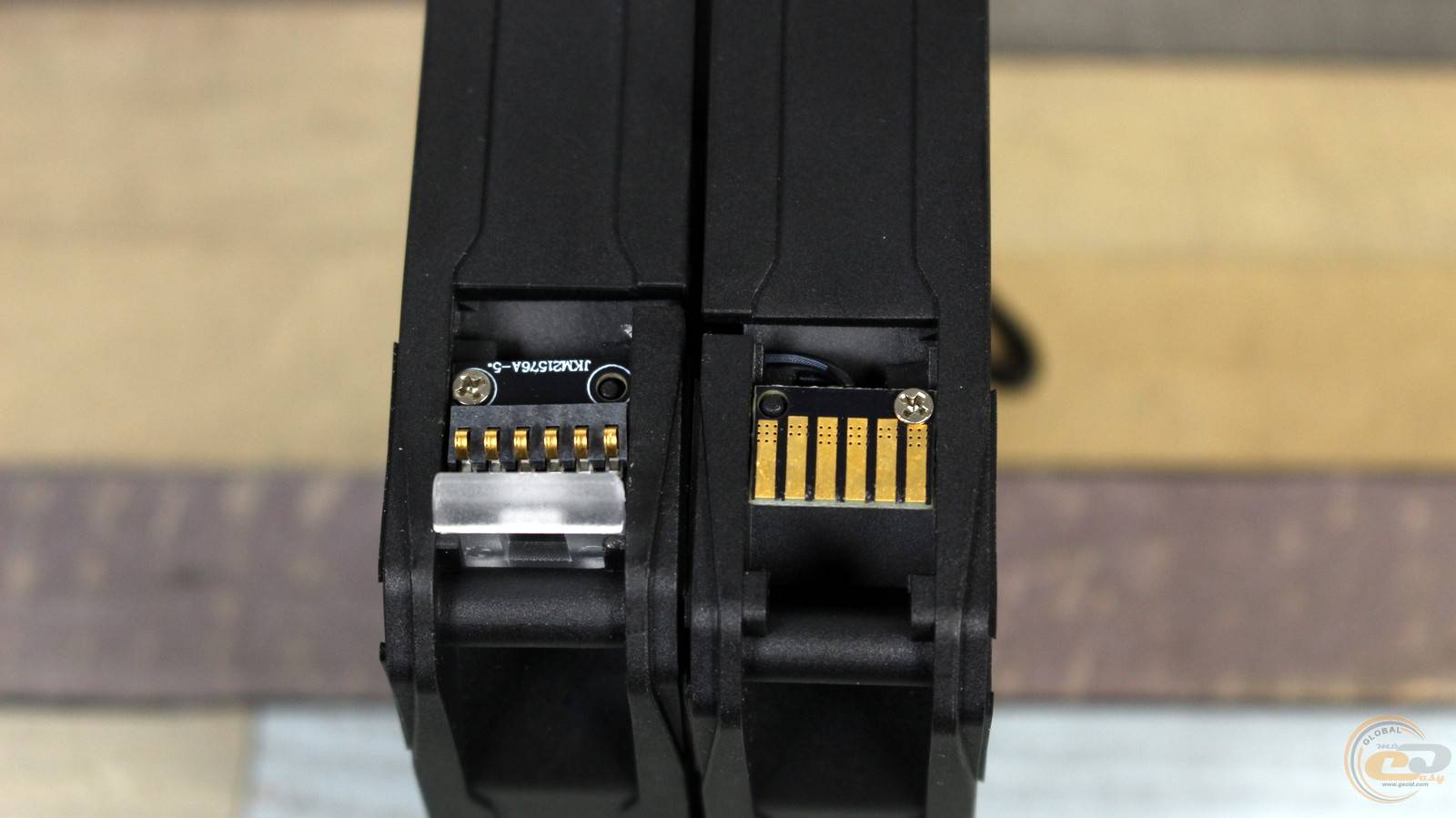

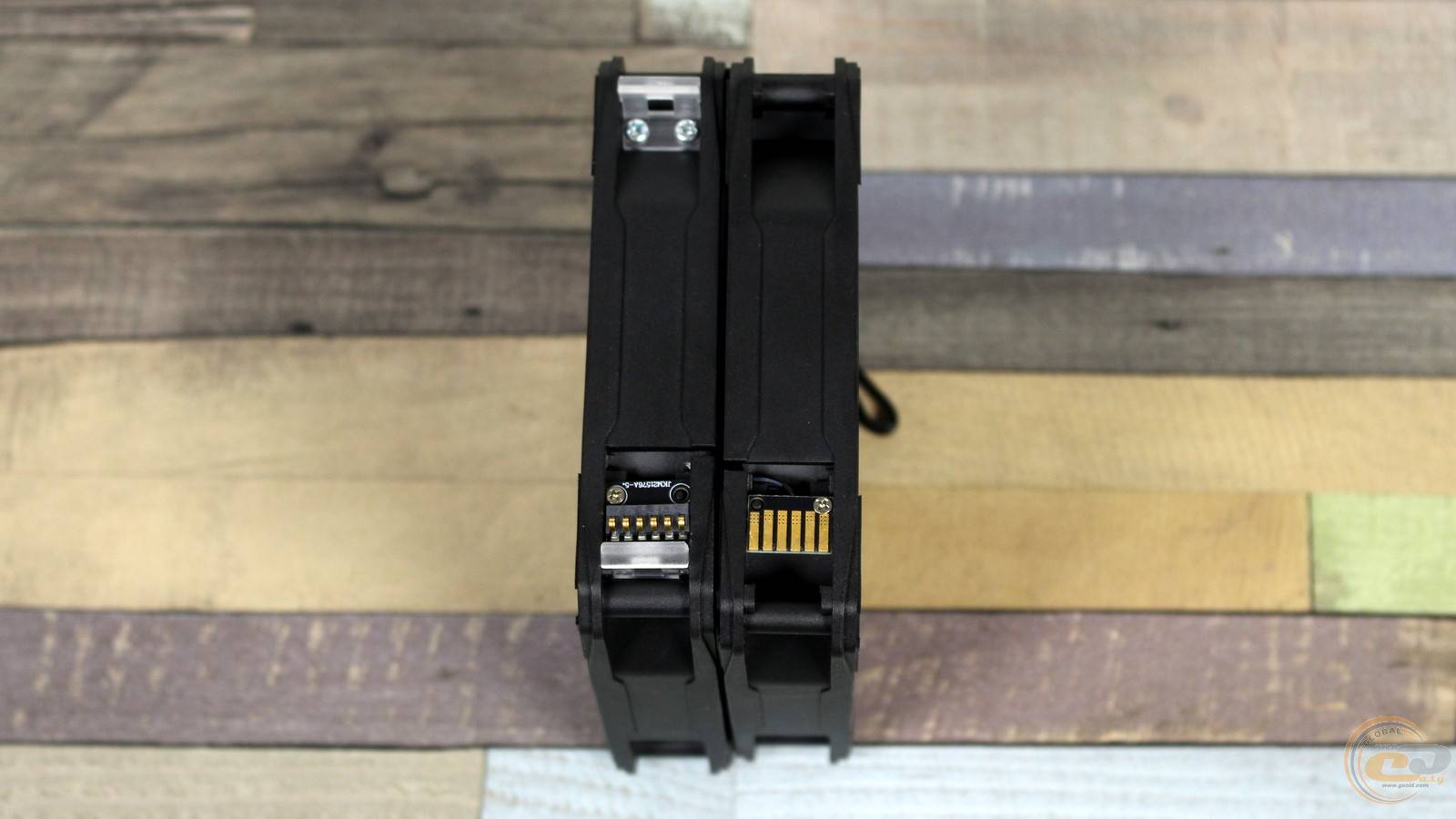

...в то время как к другому напряжение подводится через неподвижное соединение с шестью упругими контактами. Выглядит такой тандем более эстетично, и для подключения понадобится только один разъем на материнской плате. Хотя, в случае неисправности их будет сложнее заменить, чем традиционные решения.

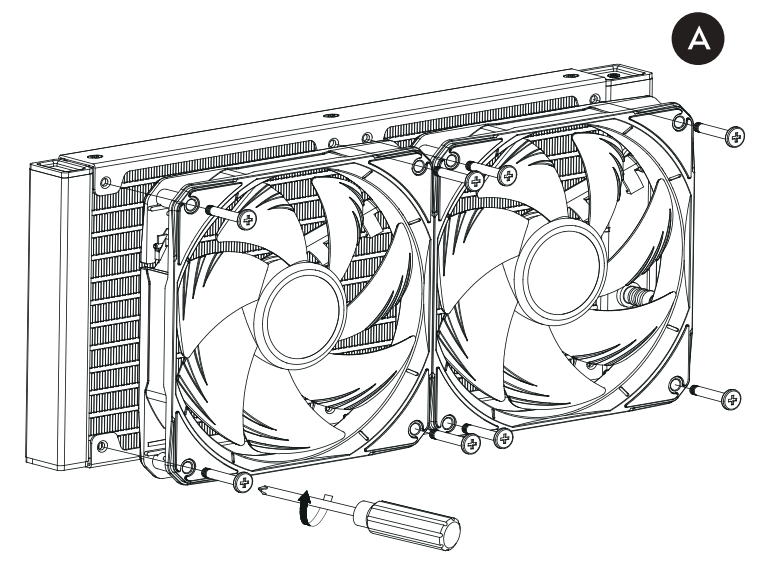

В свою очередь, на радиаторе пропеллеры фиксируются с помощью восьми длинных винтов из комплекта поставки. А еще восемь коротких предназначены для монтажа охладителя в системнике.

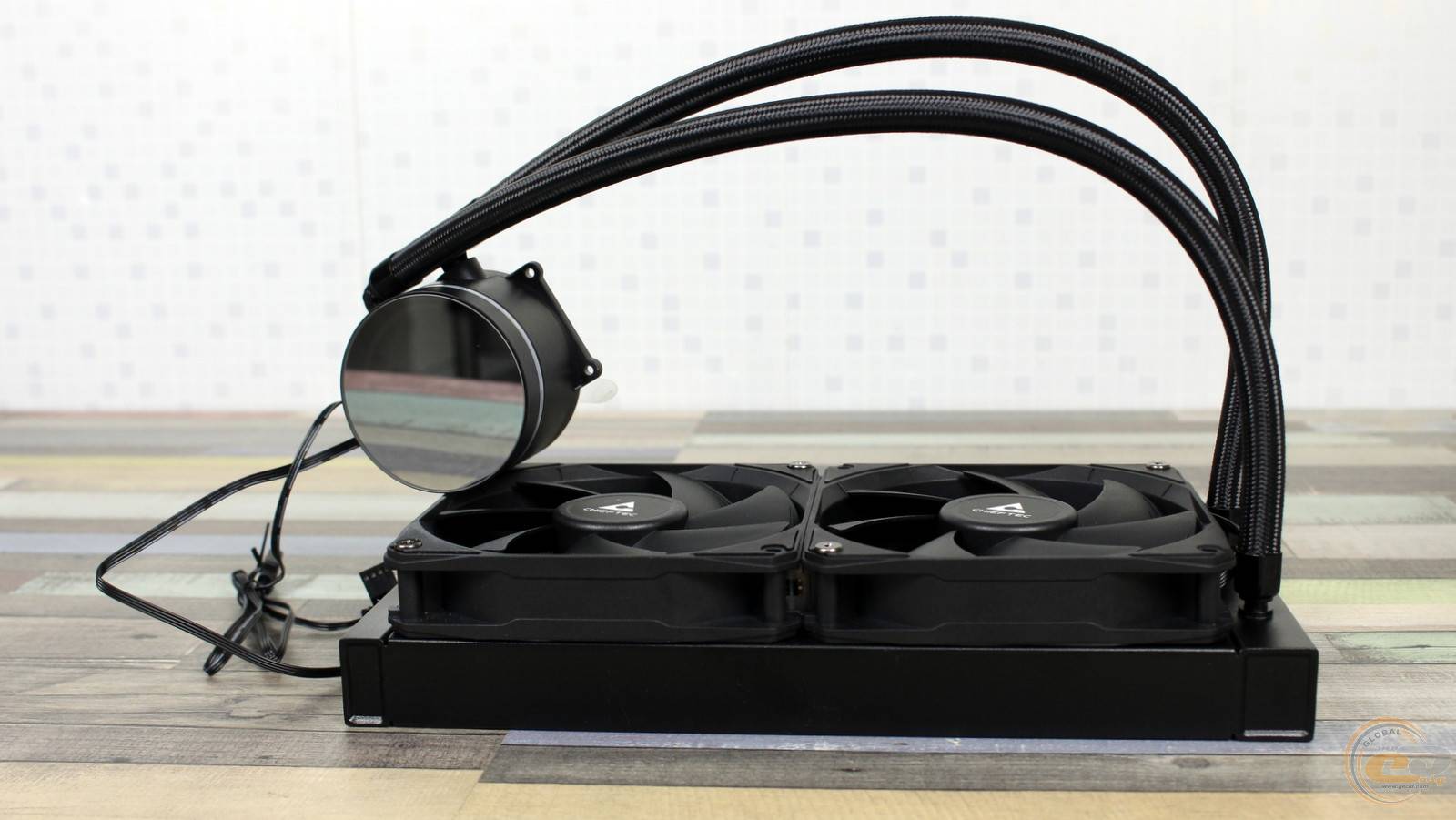

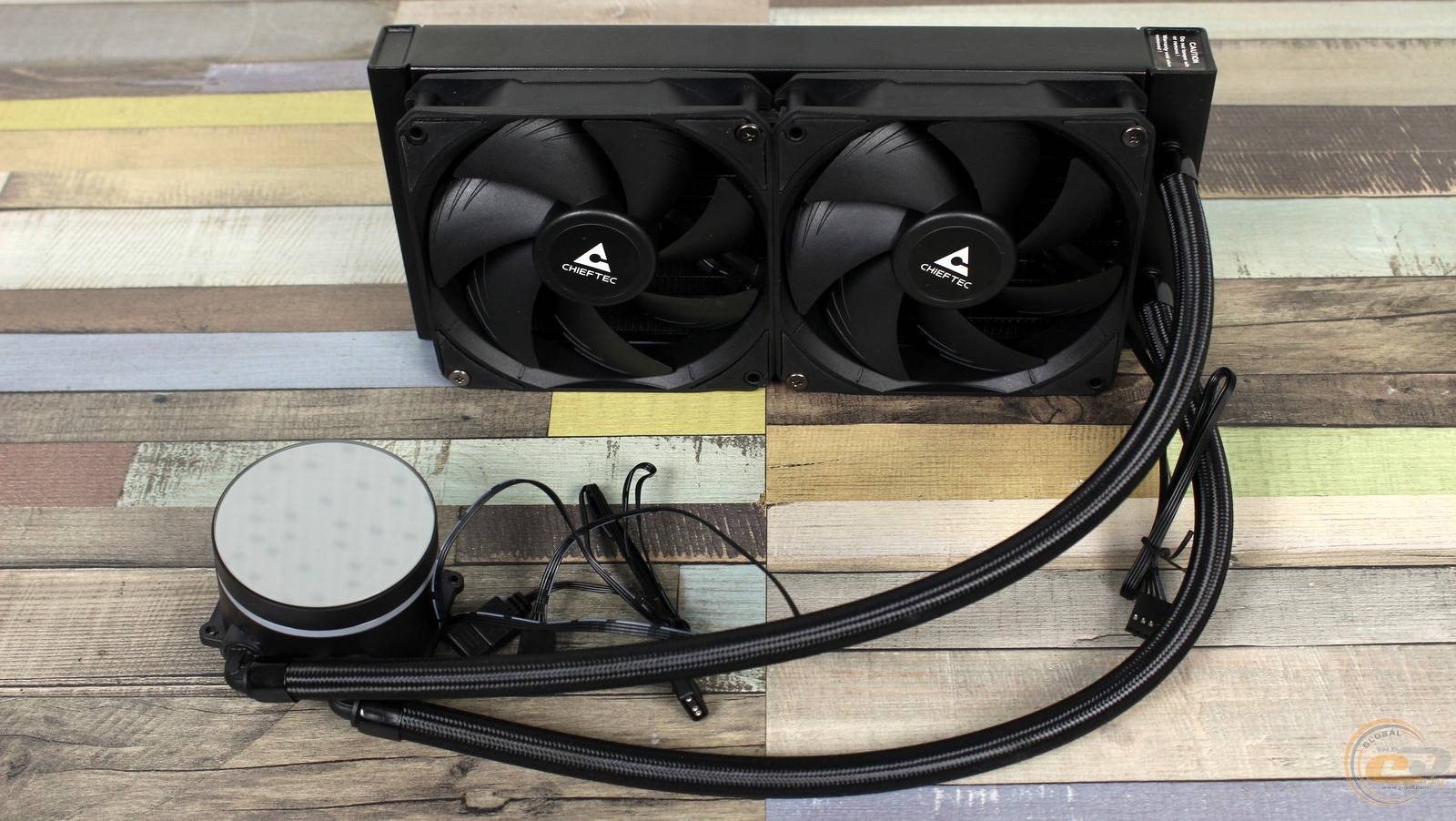

Что ж, давайте теперь узнаем особенности монтажа данной СЖО, как она выглядит в собранном состоянии и работает на практике.

Процесс установки

Система охлаждения CHIEFTEC Iceberg 240 DARK совместима с наиболее актуальными процессорными разъемами AMD Socket AM4/AM5 и Intel Socket LGA1700/LGA1851, а также целым рядом платформ уже далеко не первой свежести. В списке отсутствуют разве что не столь распространенные Intel Socket LGA2011/LGA2011-3/LGA2066, выпущенные 8-14 лет назад.

Подробности установки четко и последовательно описаны в комплектной инструкции, которая также доступна для загрузки на сайте производителя.

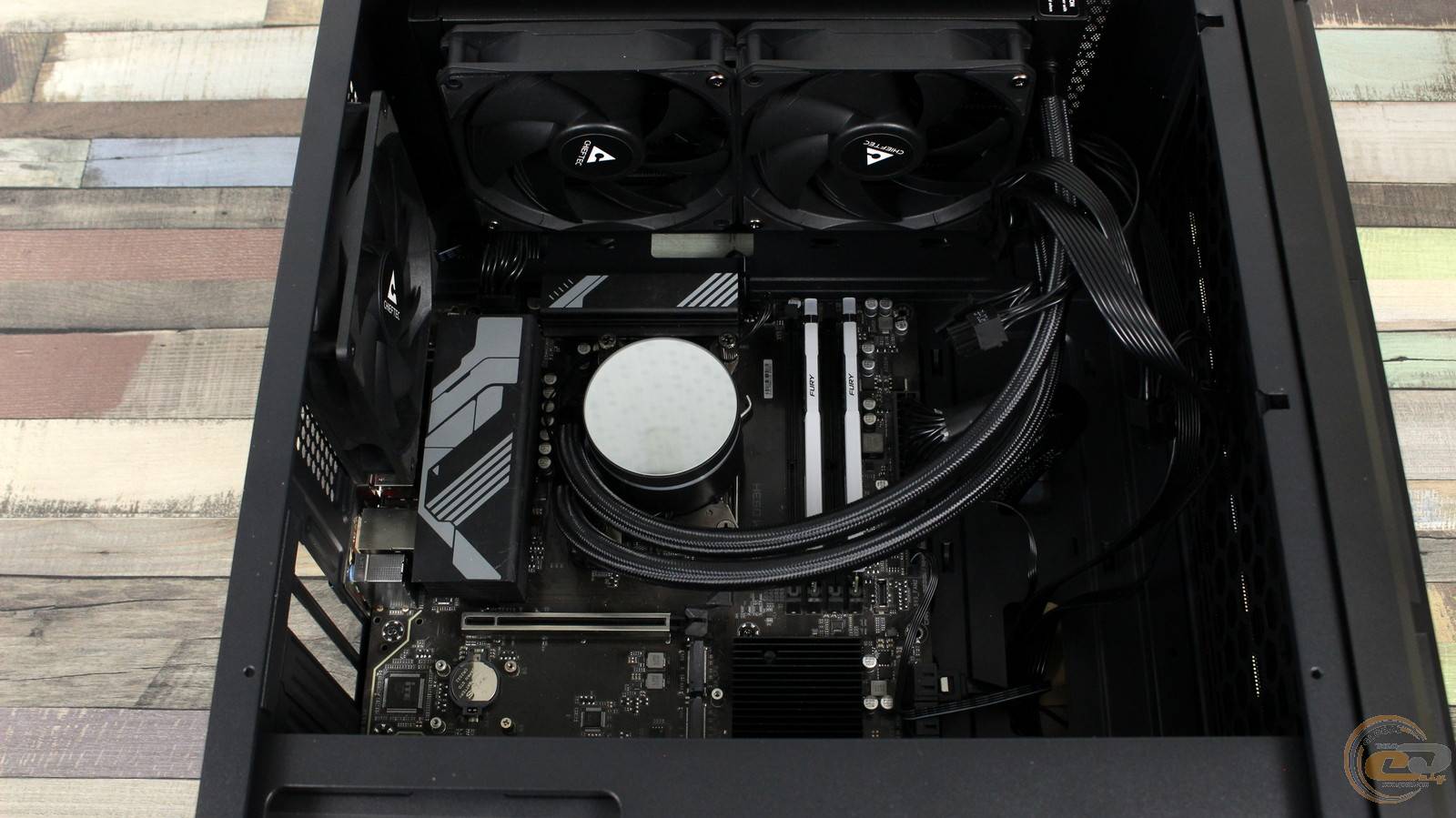

Мы расскажем о монтаже этой СЖО на платформу AMD Socket AM5. Традиционно лучше всего начать с установки радиатора с вентиляторами на нужное место в корпусе.

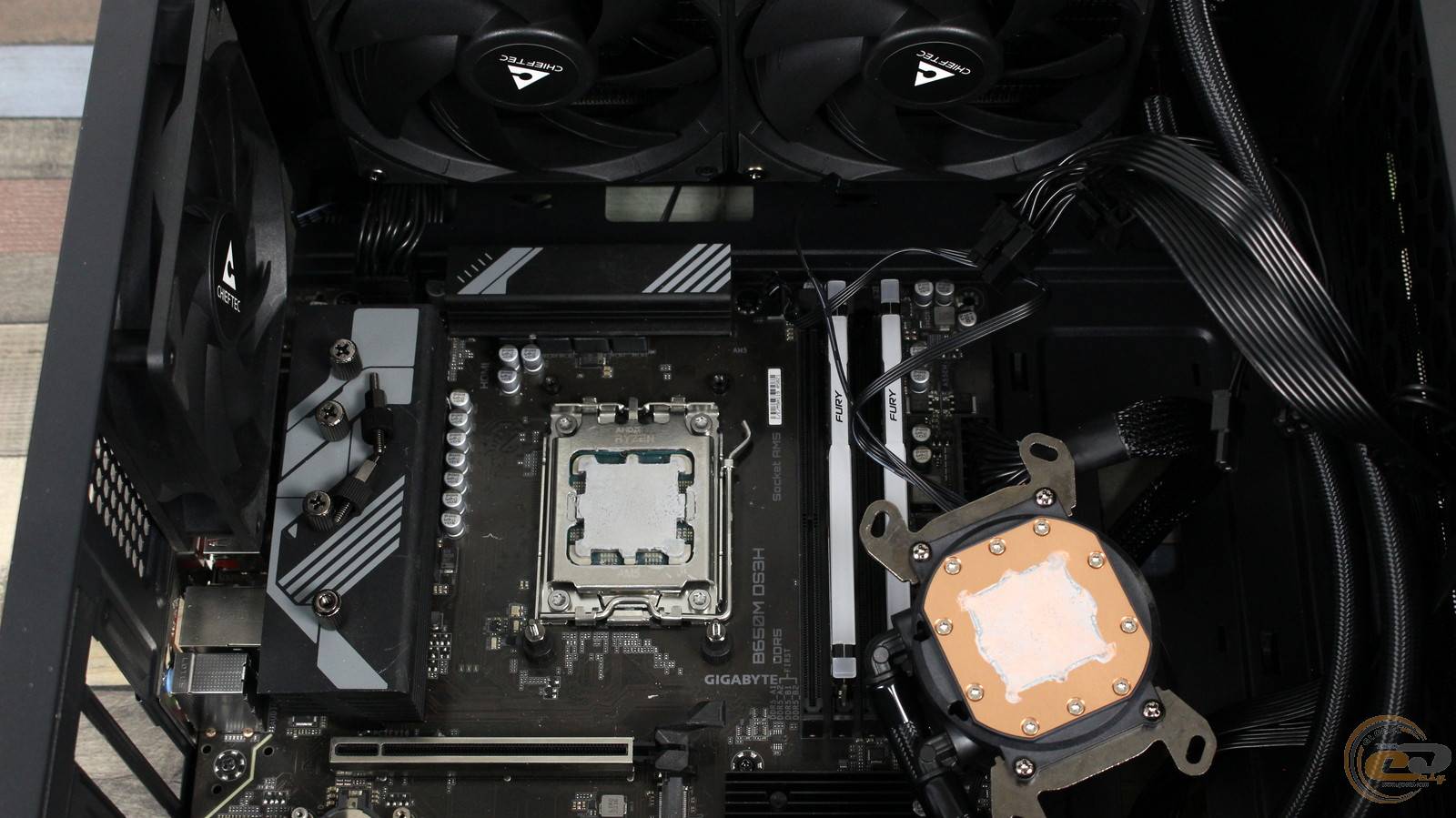

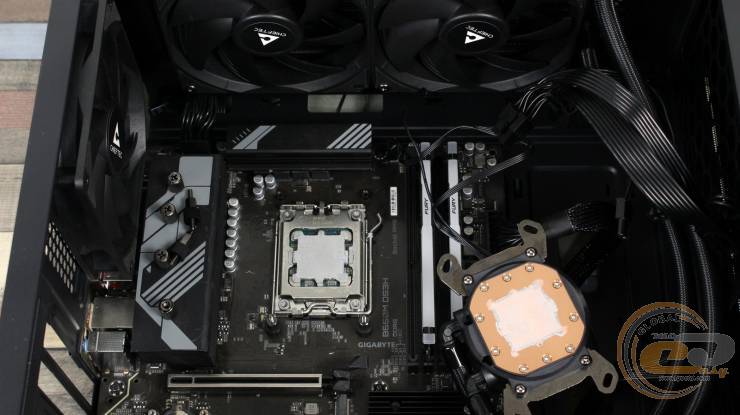

Теперь о водоблоке. На нем фиксируются две пластины, те которые с меньшей расстоянием между отверстиями. В свою очередь, с материнской платы нужно демонтировать крепежные элементы на лицевой стороне.

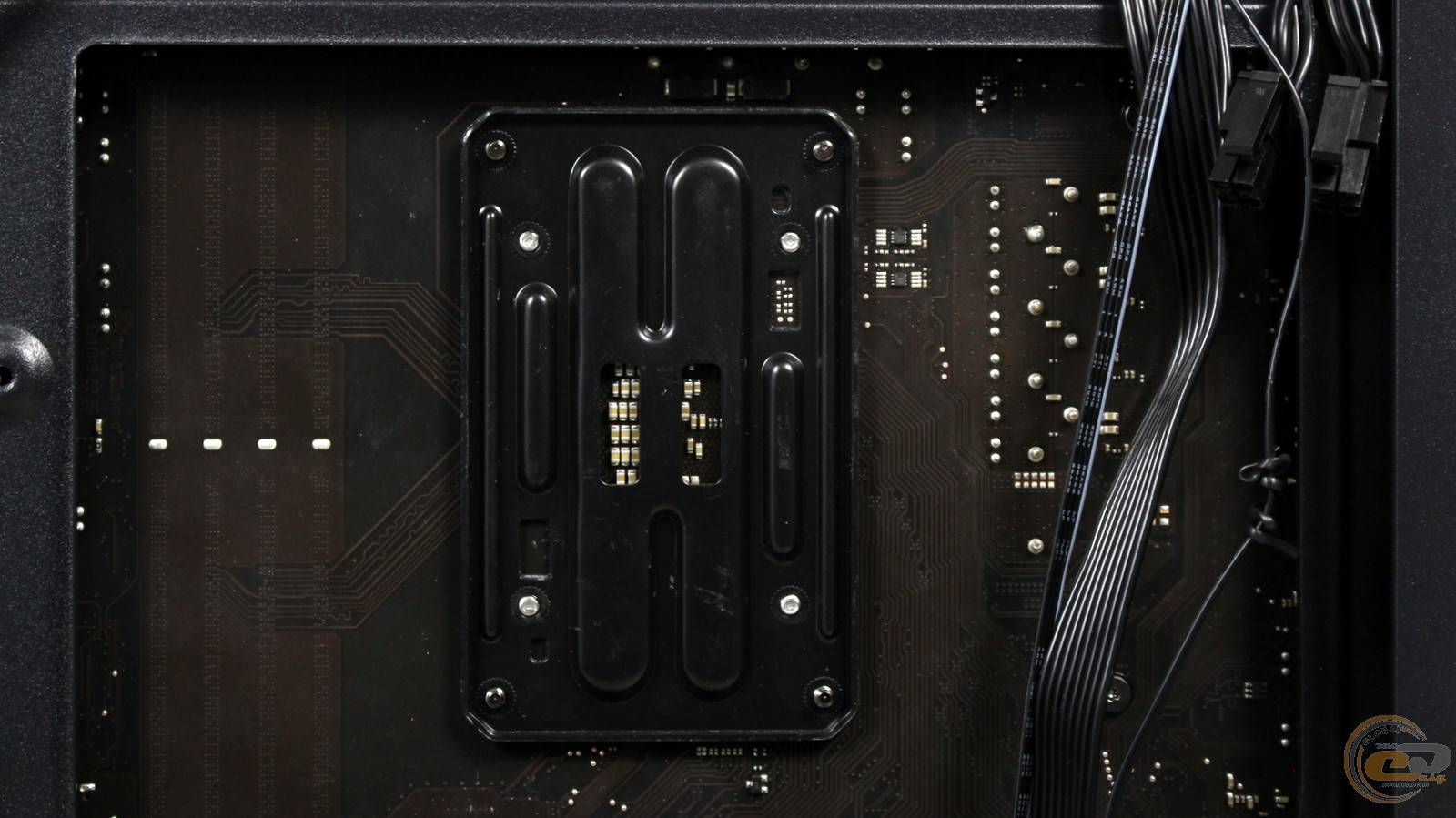

А вот усилительная пластина с обратной стороны остается.

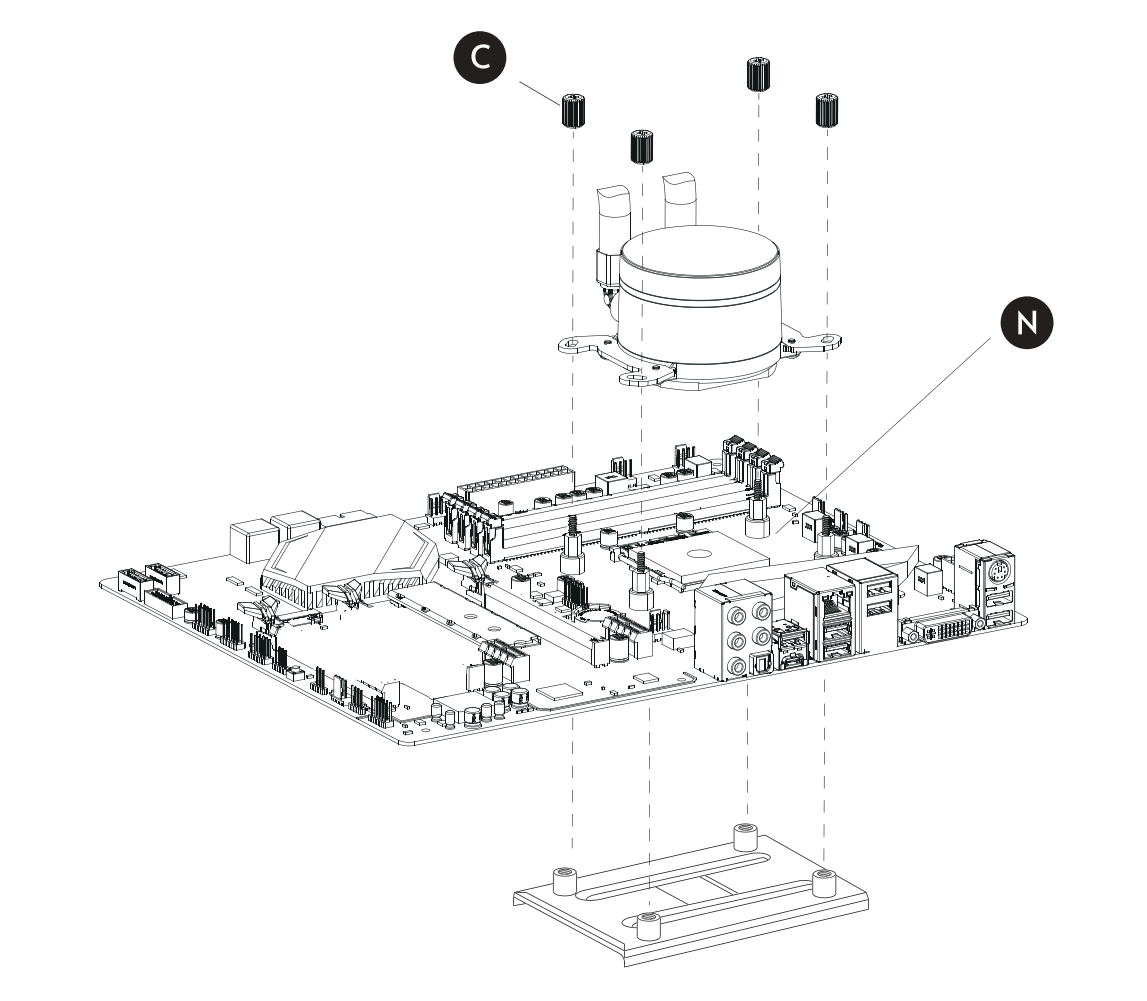

В нее вкручиваются четыре стойки, предназначенные исключительно для платформ AMD. После этого снимаем пленку с основания, наносим термопасту на процессор, устанавливаем водоблок и фиксируем его четырьмя фигурными винтами.



После этого остается только правильно подключить коннекторы питания вентилятора, помпы и подсветки, в чем также поможет инструкция.

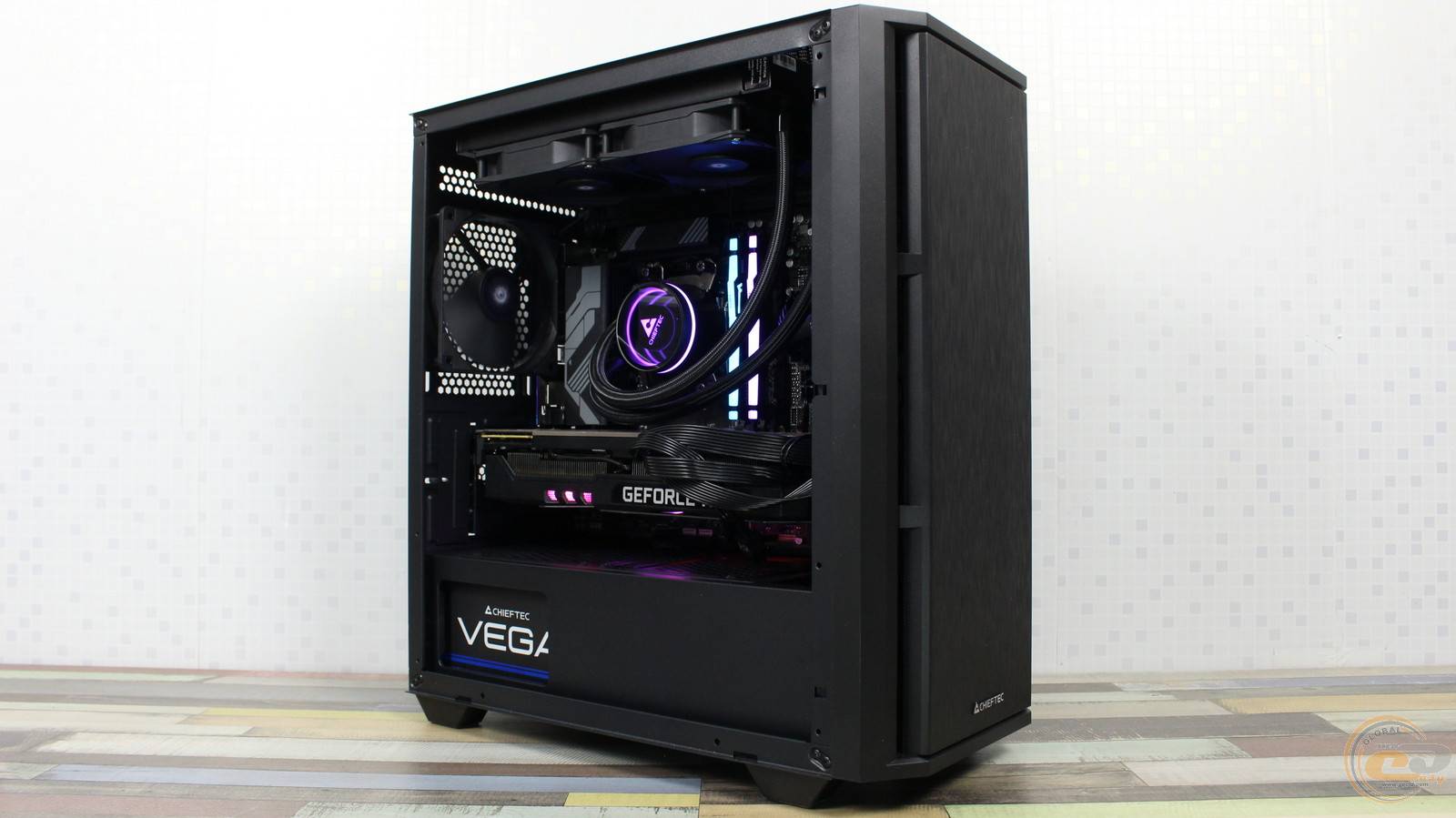

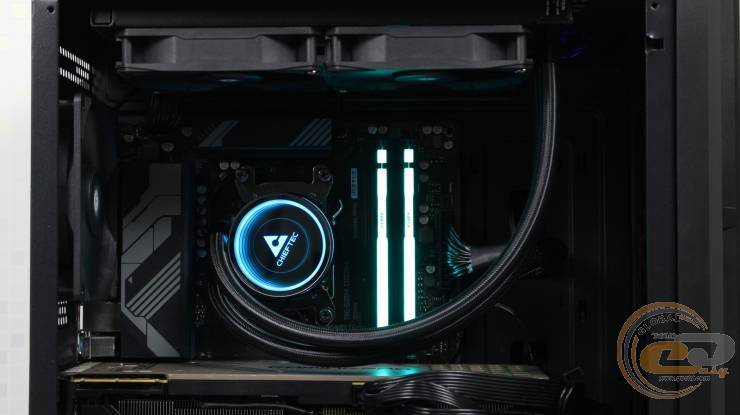

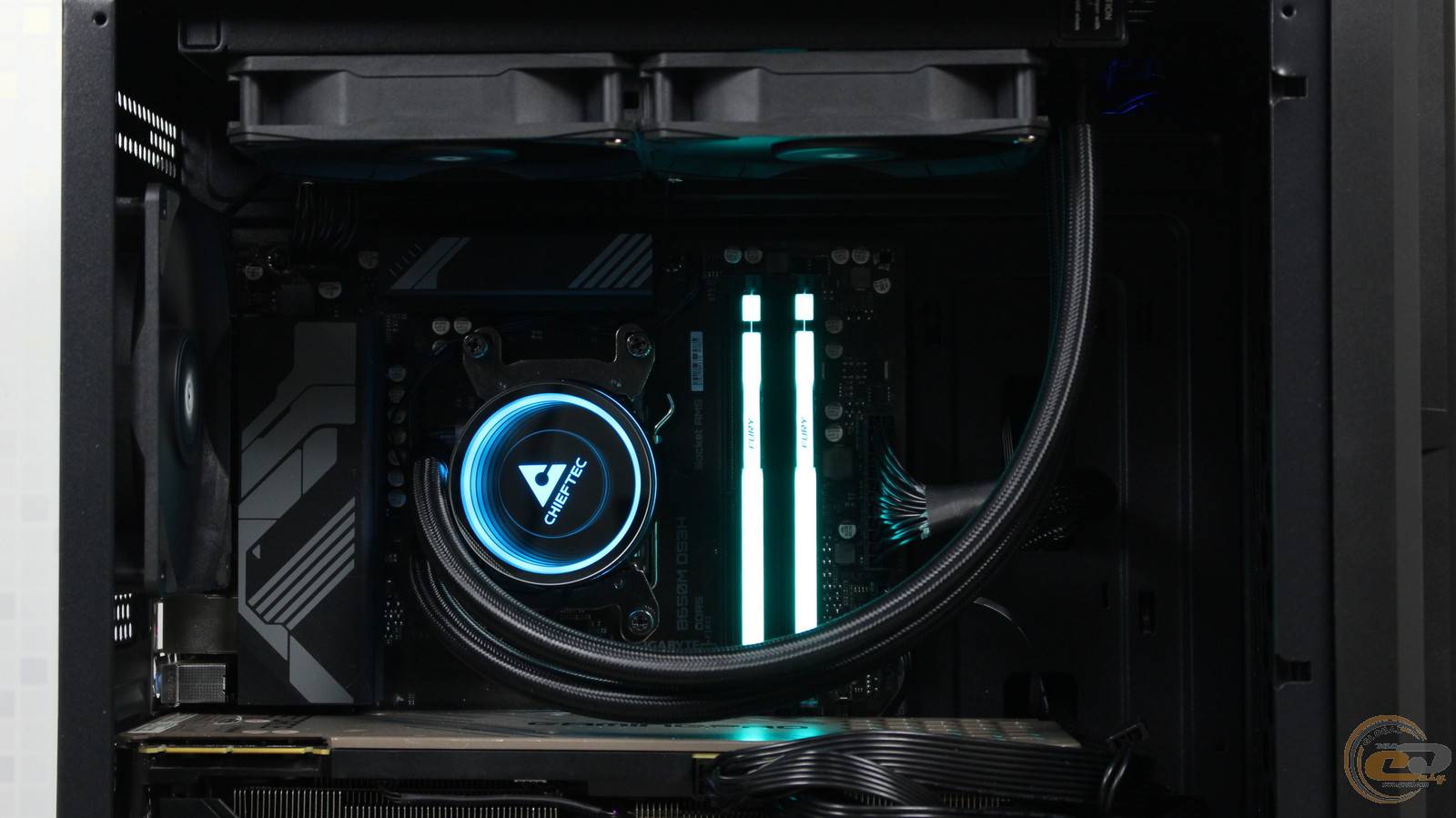

Подача питания активирует подсветку водоблока. Ее можно синхронизировать с другими комплектующими на материнских платах ASRock, ASUS, GIGABYTE и MSI.

Логотип CHIEFTEC, которые выступает из "бездонного колодца", выглядит довольно симпатично. Его можно поворачивать на 360°, а аналогичным цветом светится и полоска по периметру водоблока.

Для любителей не слишком яркой подсветки этого будет вполне достаточно. Если же есть желание, чтобы корпус максимально заиграл красками, тогда лучше присмотреться к уже упомянутой СЖО CHIEFTEC Iceberg 240 RGB, которая к тому же может похвастаться еще и свечением пропеллеров.

В общем, благодаря понятной инструкции и общей простоте, процесс сборки не должен вызвать затруднений даже у новичка.

А теперь пора узнать об эффективности этой системы охлаждения.

Тестирование

Во время тестирования тыльный 120-мм вентилятор корпуса CHIEFTEC Pro mini (AZ-01B-OP) был установлен на выдув и работал на скорости 1300 об/мин. Температура окружающей среды составила +20°C.

Кроме того, в BIOS были выставлены следующие лимиты и значения:

• Precision Boost Overdrive PPT Limit – 210 W;
• TDC Limit – 140 A;
• EDC Limit – 210 A;
• Curve Optimizer – All Cores, Negative, 10;
• Core Performance Boost – Auto.

В тесте AIDA Stress CPU частота процессора составляла 5,5 ГГц при напряжении 1,38 В. В режиме Stress FPU частота опускалась до 5 ГГц при напряжении 1,2 В. Пропуска тактов замечено не была.

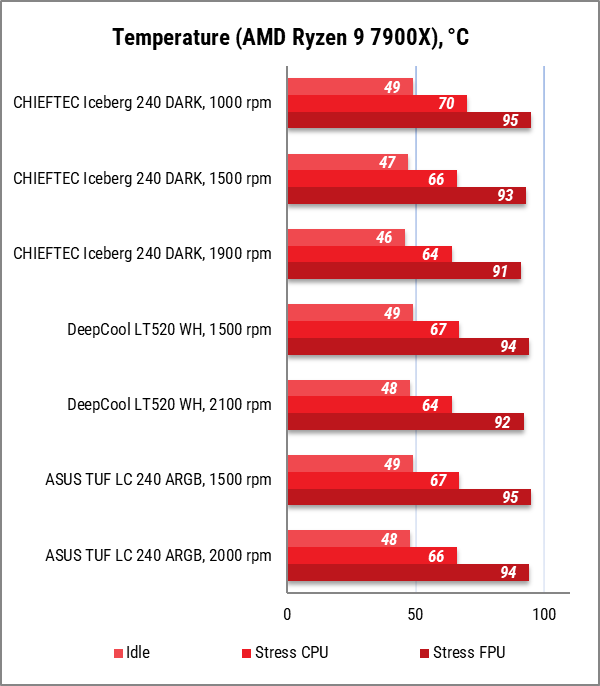

При 1000 об/мин в тесте Stress FPU 12-ядерный 24-поточный AMD Ryzen 9 7900X нагревался до 95°C, что соответствует показателю максимальной рабочей температуры (Tjmax). При Stress CPU его температура была значительно ниже – 70°C.

В свою очередь, установка частоты вращения вентиляторов на уровне все еще комфортных для ушей 1500 об/мин позволила отыграть 2-4°C в зависимости от режима тестирования. А это даже на 1-2°C меньше, чем у конкурентов.

Кроме того, при скорости 1900 об/мин процессор под CHIEFTEC Iceberg 240 DARK был на 1-3°C холоднее, чем при использовании двух других СЖО при еще более высокой скорости 2000-2100 об/мин. Что радует, он также и доступнее, чем сравниваемые модели от ASUS и DeepCool.

Скорость вращения лопастей, об/мин	Уровень шума
1000	Тихий, комфортный
1300	Ниже среднего, комфортного
1500	Средний, комфортный
1700	Выше среднего, комфортный
1900	Выше среднего, относительно комфортный

Понятно, что при высокой скорости вращения шум от пропеллеров можно назвать только относительно комфортным. Зато при 1500 об/мин он снижается до среднего уровня, а при 1000 об/мин и вовсе становится тихим.

Итоги

Несмотря на доступную цену ₴3200, СЖО CHIEFTEC Iceberg 240 DARK (CLC-240-BLK) есть, что предложить своему покупателю. В первую очередь это производительность, которая по меньшей мере не уступает другим решениям подобного форм-фактора. Даже при средней скорости лопастей 1500 об/мин ее эффективности достаточно, чтобы справиться со 170-ваттным 12-ядерным AMD Ryzen 9 7900X.

Вдобавок устройство укомплектовано парой вентиляторов на основе надежных гидродинамических подшипников. Кстати, соединяются они без каких-либо дополнительных проводов, что очень удобно и эстетично. Недостатком такого подхода могут быть разве что трудности при замене этих компонентов.

И, конечно, на месте присутствует RGB-подсветка, которая настраивается через ПО материнской платы. Правда, она предусмотрена только для корпуса водоблока в виде кольца по периметру и бездонного колодца с логотипом посередине. А благодаря тому, что эта часть вращающаяся, ее можно разместить в произвольном положении.

Напоследок стоит упомянуть о простоте монтажа CHIEFTEC Iceberg 240 DARK. Благодаря доступной инструкции с иллюстрациями с данной процедурой справится даже новичок.

Достоинства:

• отличная производительность в своем сегменте;
• привлекательная RGB-подсветка водоблока, которую можно синхронизировать с другими компонентами;
• надежные вентиляторы на основе FDB-подшипников;
• последовательное соединение вертушек без проводов;
• наличие термопасты в комплектном шприце;
• поддержка актуальных и уже достаточно старых платформ от AMD и Intel;
• простота установки;
• сравнительно невысокая стоимость.

Особенности:

• отсутствие поддержки платформ Intel Socket LGA2011/LGA2011-3/LGA2066.

Автор: Олесь Пахолок

Выражаем благодарность компании CHIEFTEC за предоставленную для тестирования СЖО.
