Обзор системы жидкостного охлаждения CHIEFTEC Iceberg 360 DARK: с параллельными ребрами на радиаторе

Компания CHIEFTEC, известная в первую очередь своими блоками питания и компьютерными корпусами, продолжает расширять ассортимент компьютерной продукции и на Computex 2024 представляет свою первую серию необслуживаемых систем жидкостного охлаждения под названием Iceberg. В нее вошли две модели с радиаторами типоразмера 240 мм и две – с 360 мм.

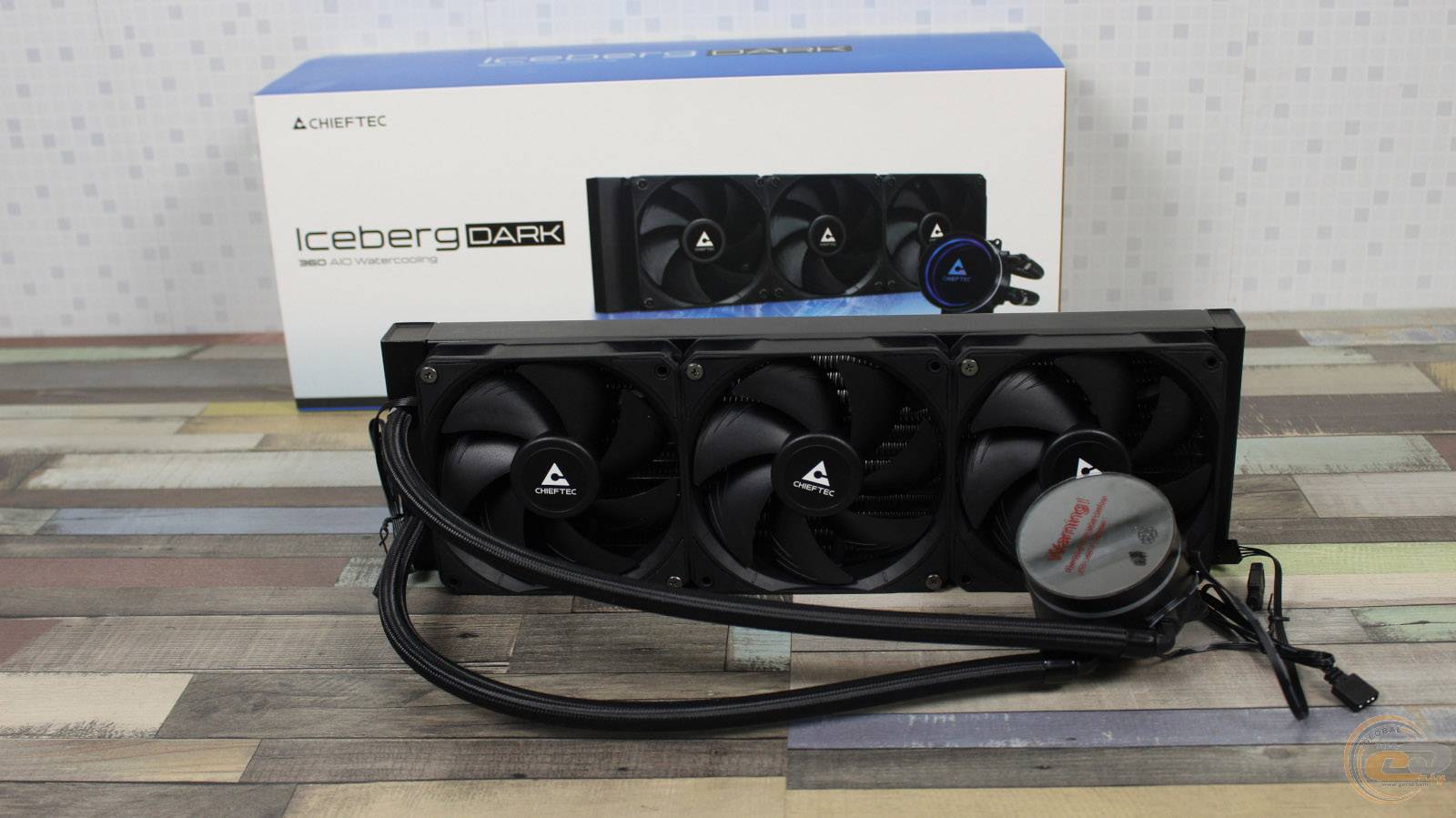

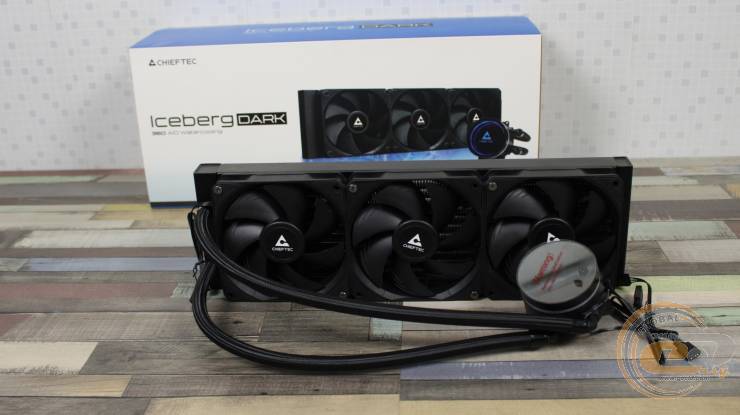

К этой серии относится и героиня нашего обзора – CHIEFTEC Iceberg 360 DARK (CLC-360-BLK). Найти эту модель в продаже на украинском рынке можно по средней цене 4450 ($107).

Компания CHIEFTEC не ограничилась только установкой собственного шильдика – здесь также появились новые технические решения. А какие именно насколько они полезны – предлагаем узнать дальше.

Спецификация

Модель	CHIEFTEC Iceberg 360 DARK (CLC-360-BLK)
Поддержка процессорных разъемов	AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ / AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Термоинтерфейс	Комплектная термопаста в шприце
Длина соединительных шлангов, мм.	400
Радиатор
Материал	Алюминий
Размеры, мм	392 х 120 х 27
Водоблок
Размеры, мм	82.9 х 73.2 х 50.7
Скорость работы помпы, об/мин	1800 – 2700 ± 10%
Номинальное напряжение питания, В	12
Сила тока помпы, А	0.2
Энергопотребление, Вт	4.2
Разъем питания	4-контактный
Длина кабеля питания/подсветки, см	30 / 70
LED-подсветка	есть
Вентиляторы
Модель	CHIEFTEC TF-3012PWM
Размеры, мм	120 х 120 х 25
Количество	3
Поддержка ШИМ-регулировки скорости вращения лопастей	есть
LED-подсветка	Нет
Напряжение питания, В	10.2 – 13.8
Скорость вращения, об/мин	500 – 2200 ± 10%
Уровень шума, дБ(А)	до 34.7
Максимальный воздушный поток, CFM (м3/ч)	64.72 (109.96)
Статическое давление, мм вод. ст.	3.06
Тип подшипника вентилятора	Гидродинамический
Разъем питания	4- контактный
Длина кабеля питания, см	47
Вес СЖО (с установленными вентиляторами), кг	1.9
Гарантия, год	3 (в Украине уменьшена до 1)
Сайт производителя	CHIEFTEC
Страница продукта	CHIEFTEC Iceberg 360 DARK

Упаковка и комплектация



Обложка на коробке CHIEFTEC Iceberg 360 DARK содержит на обороте все технические характеристики вместе с перечнем процессорных разъемов, которые поддерживает данная модель.

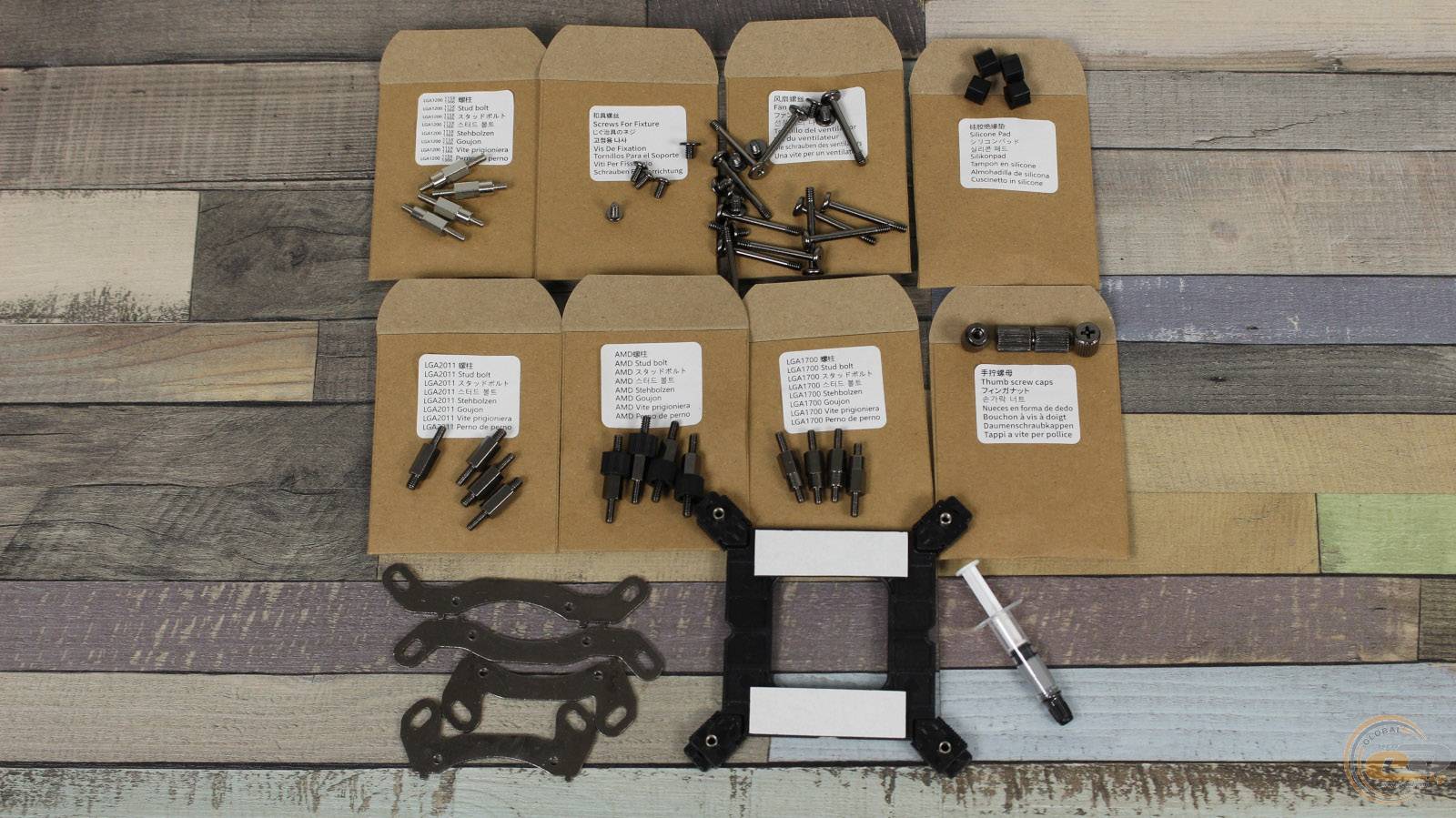

Большинство элементов комплектации находятся в бумажных конвертах с соответствующей маркировкой. В коробке, кроме самой СЖО, можно найти:

• инструкцию в картинках;
• четыре винта-стойки для сокетов Intel LGA1700 и LGA1851;
• четыре винта-стойки для сокетов Intel Intel LGA1200 и LGA115x;
• четыре винта-стойки для сокетов AMD;
• два металлических кронштейна для процессоров Intel;
• два металлических кронштейна для процессоров AMD;
• усилительную пластину для креплений сокетов Intel;
• четыре шестигранные резиновые шайбы для сокетов Intel;
• четыре металлических гайки с накатанной головкой для фиксации кронштейнов;
• двенадцать длинных винтов для фиксации вентиляторов на радиаторе;
• двенадцать коротких винтов для крепления радиатора в корпусе;
• четыре винта для фиксации металлических кронштейнов на водоблоке;
• термопаста в шприце.

Внешний вид и конструкция

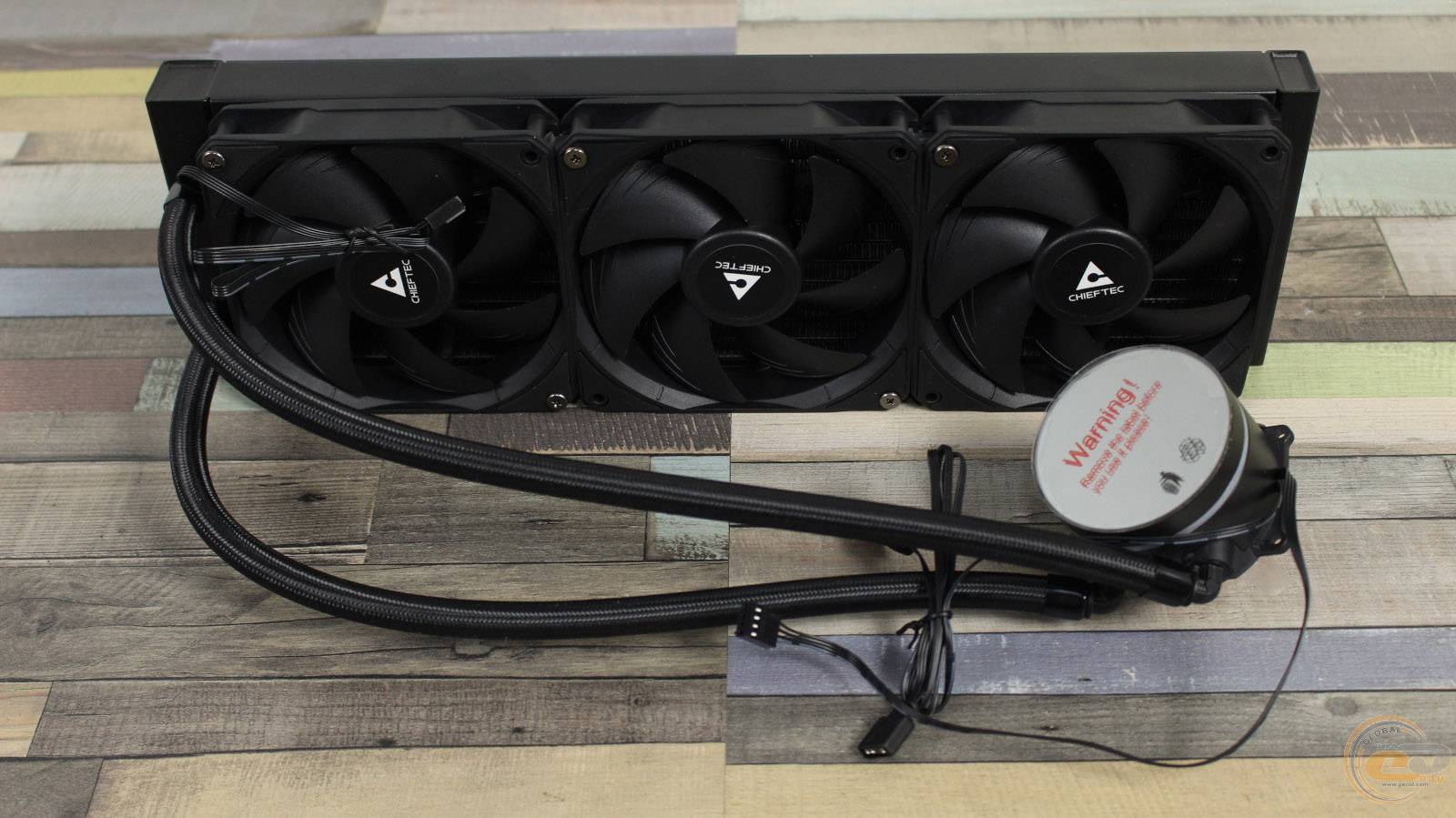

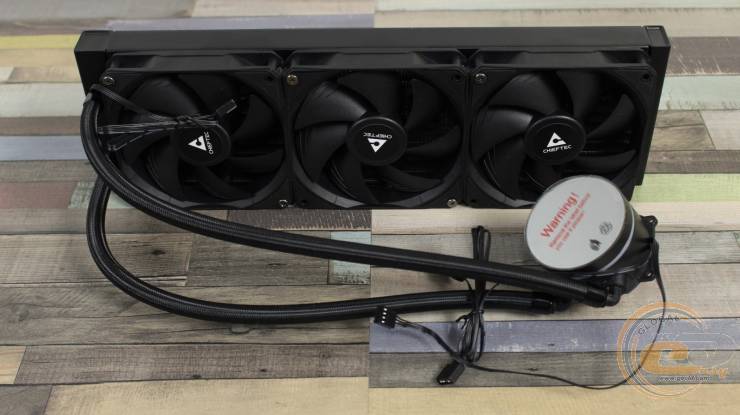

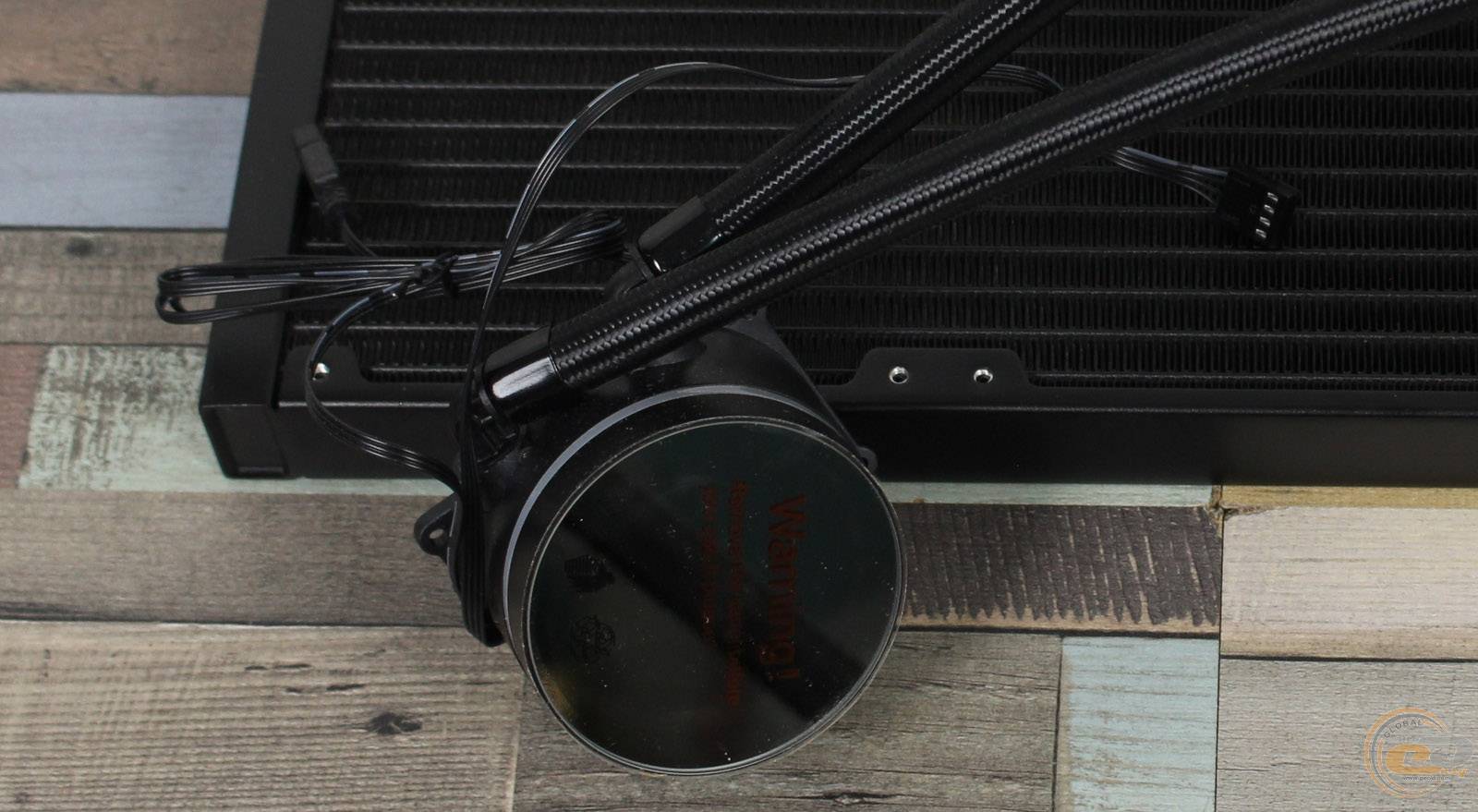

Из условно белых элементов у CHIEFTEC Iceberg 360 DARK есть только логотипы на вентиляторах и полоска на водоблоке. Даже названия производителя на боковых гранях радиатора выполнены в черном цвете. Длина двух гибких резиновых шлангов в нейлоновой оплетке, соединяющих между собой водоблок с радиатором, составляет стандартные 400 мм.

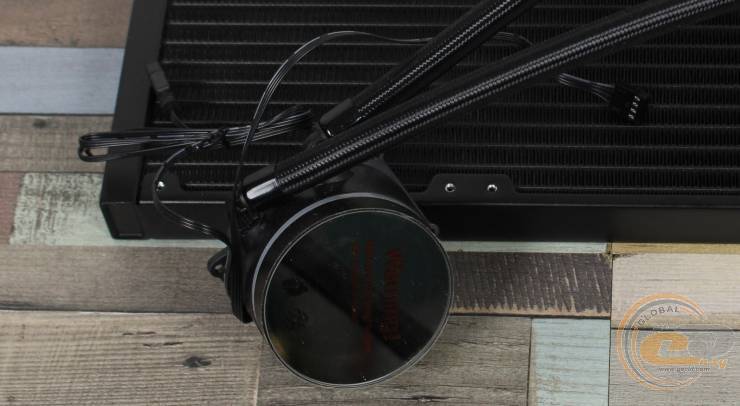

Основной корпус водоблока размерами 67х67х50,7 мм имеет цилиндрическую форму и изготовлен из шероховатого матового черного пластика. На его торце можно увидеть небольшую светодиодную RGB-полоску. За счет наличия проушин для фиксации кронштейнов на водоблоке – его общие размеры увеличены до 82,9 х 73,2 х 50,7 мм.

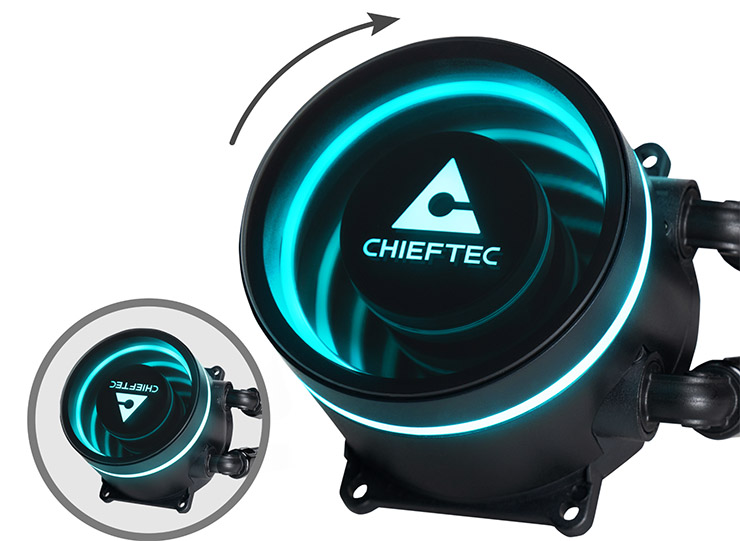

Верхнюю часть водоблока, которая оснащена стеклянной крышкой с эффектом зеркальной бесконечности, можно вращать на 360° вокруг своей оси для получения желаемого положения логотипа.

Поворотным фитингам ничего не мешает, а значит, шланги получится разместить почти в горизонтальном положении.

Помпа, находящаяся в водоблоке, имеет диапазон скорости от 1800 до 2700 ±10% об/мин, регулируемый с помощью ШИМ. Во время тестирования с минимальными оборотами вертушек ее было слышно, но не очень громко. Чуть больший диапазон регулировки ей бы не помешал.

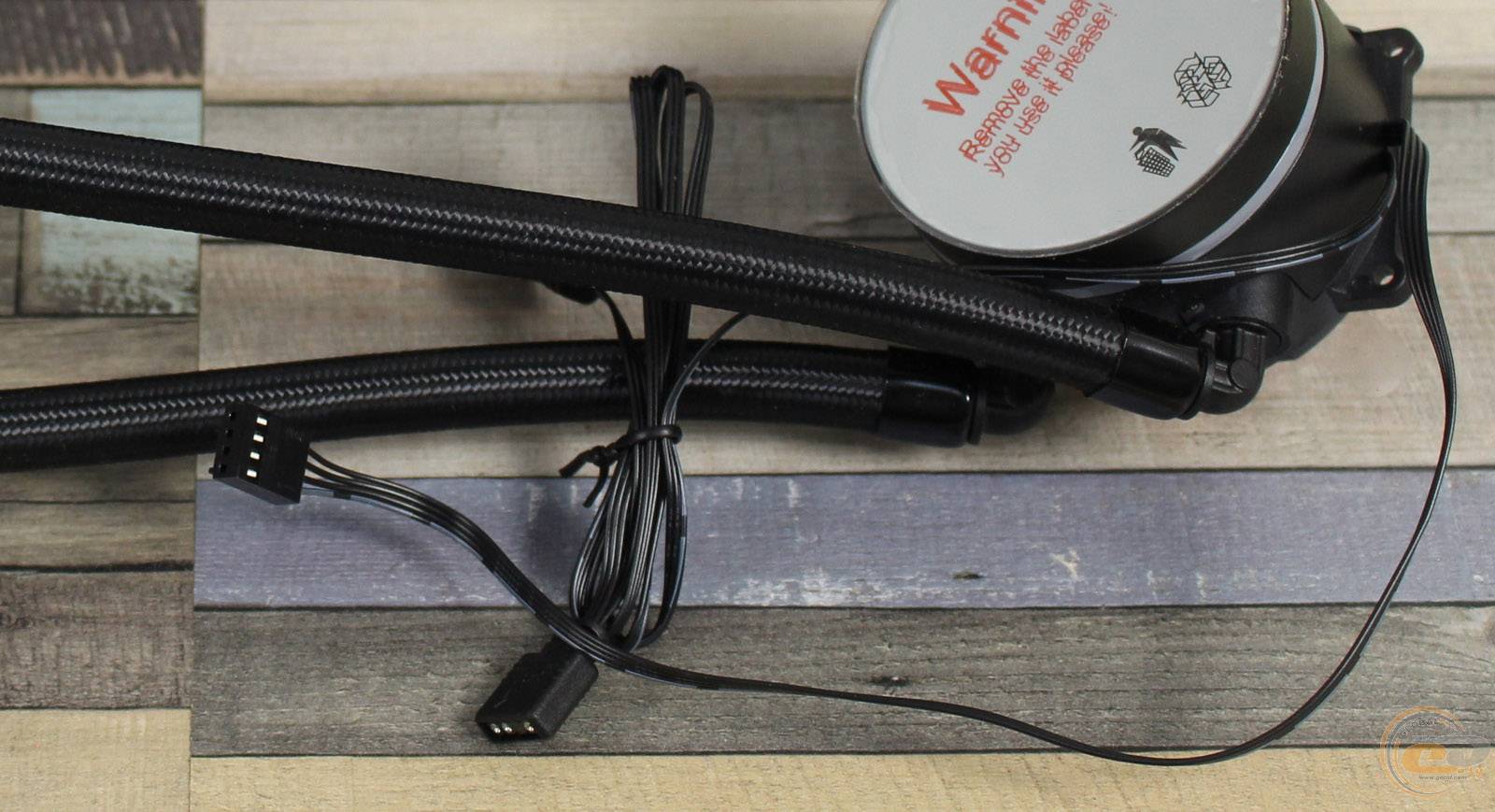

Из водоблока выходят два кабеля без оплетки. Тот, что имеет длину 72 см, отвечает за работу ARGB-иллюминации, а другой со стандартным с 4-контактным штекером и длиной 28 см - за питание и регулировку оборотов помпы. На кабеле подсветки дополнительно предусмотрен штекер для последовательного подключения.

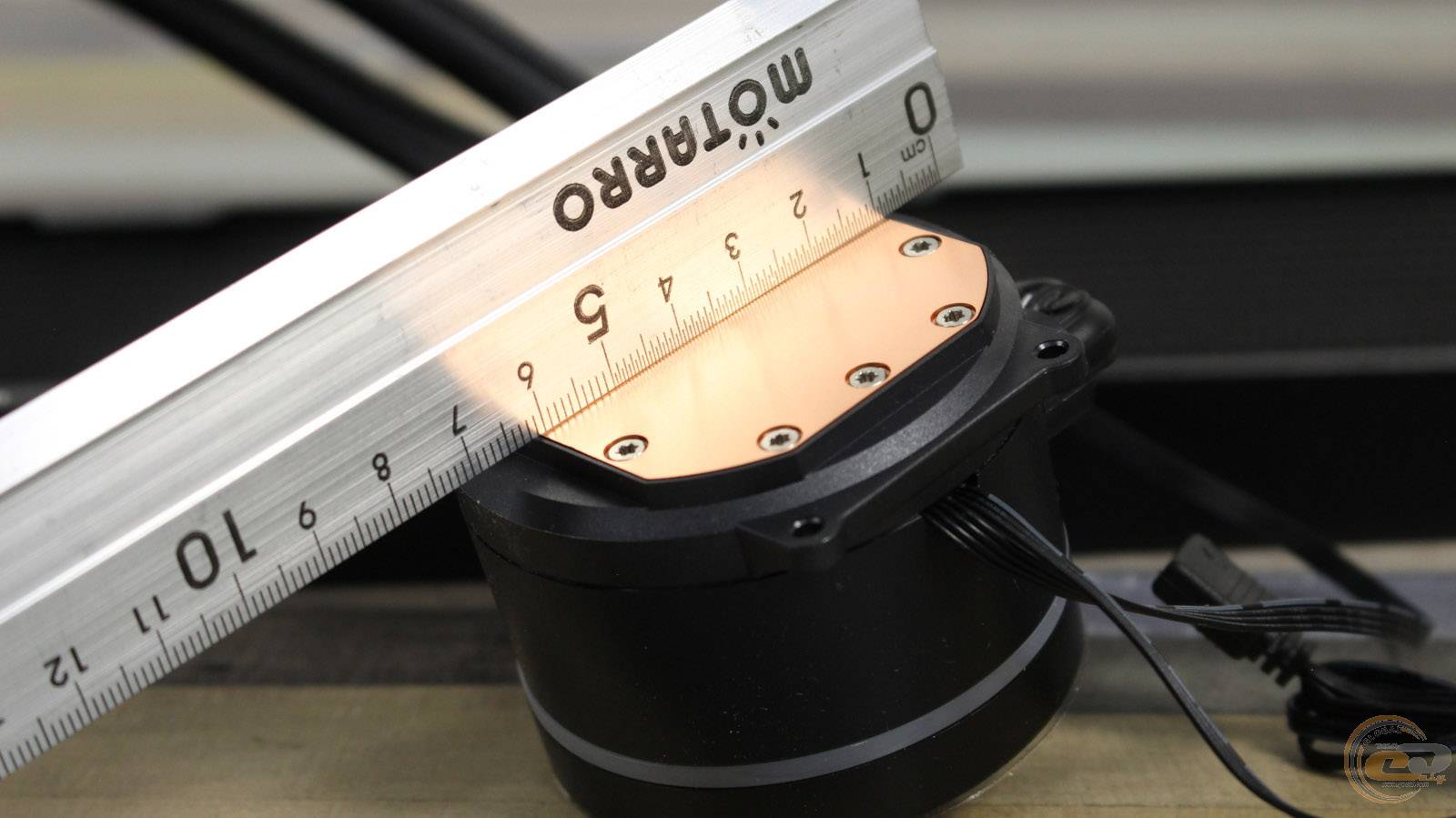

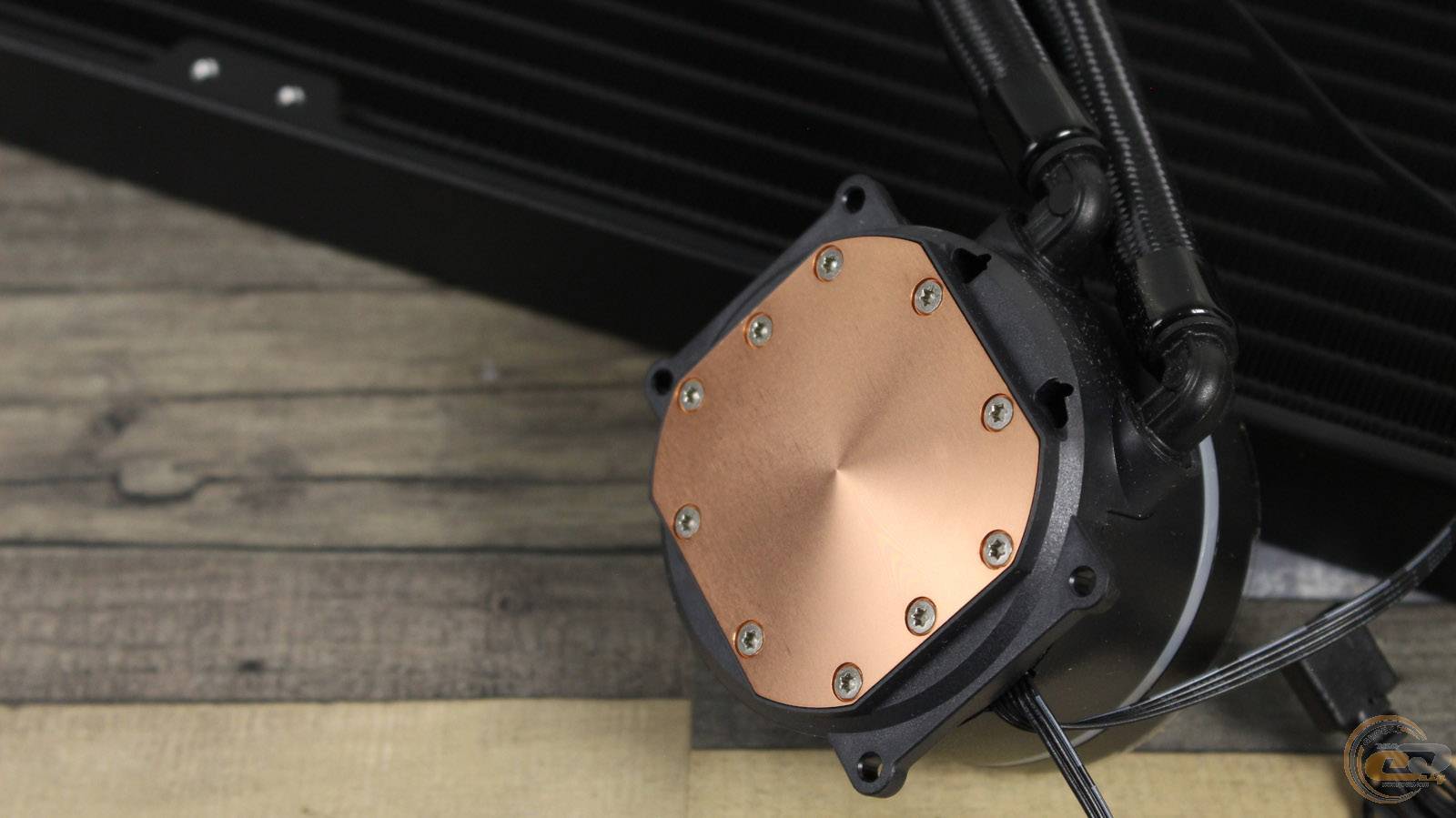

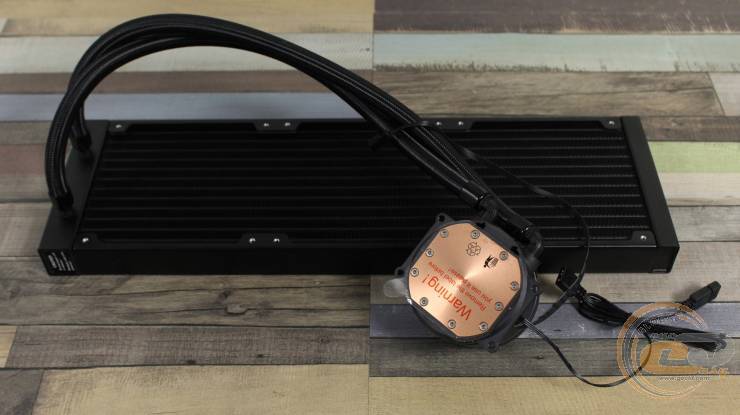

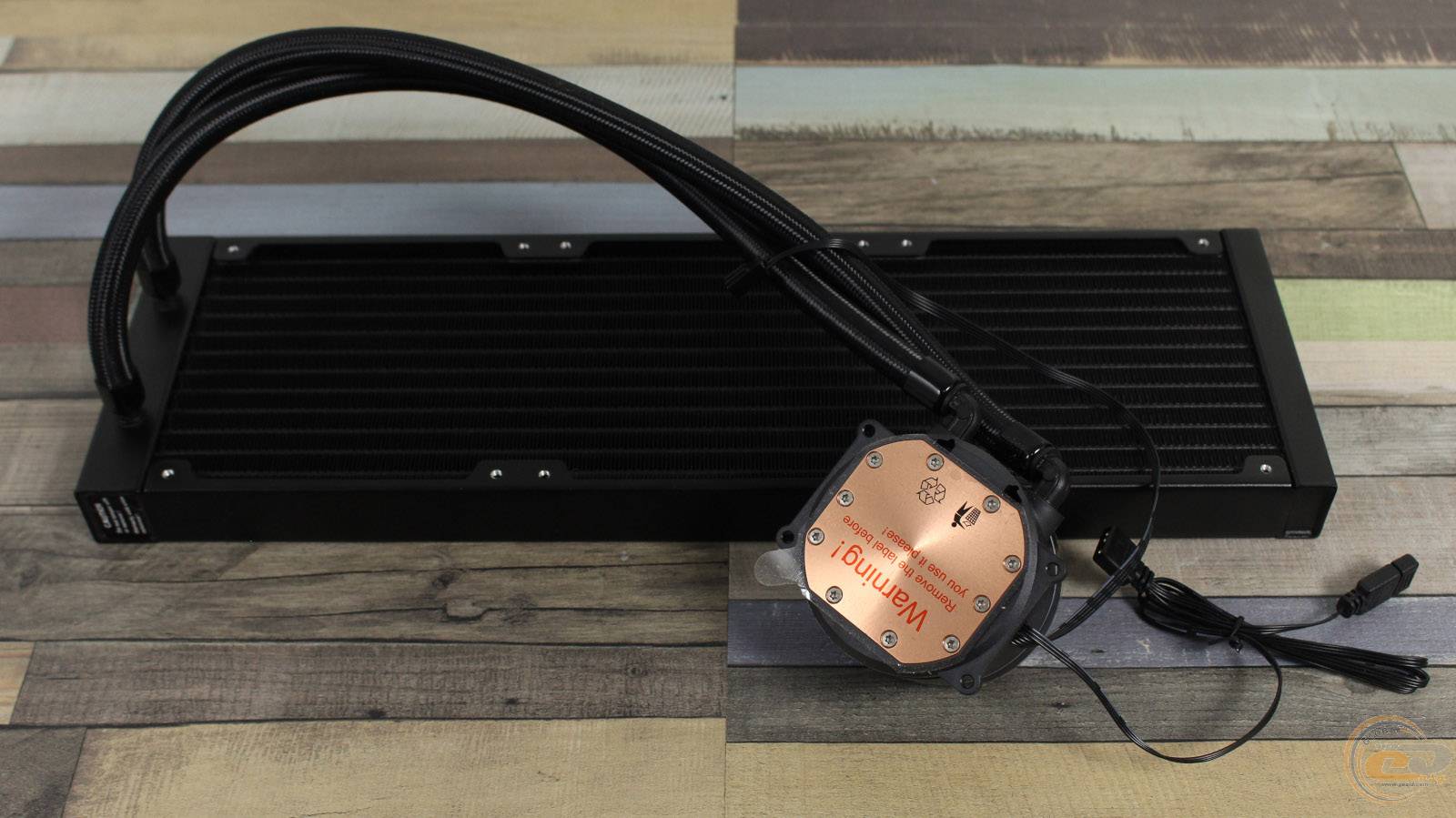

Квадратное основание водоблока медное, хорошо отполированное, имеет закругленные углы, ровную контактную поверхность и размеры 52 х 55 мм. Крепится она десятью винтами типа Torx.

На основу наклеена защитная плёнка. Производитель не нанес термопасту, однако добавил ее в шприце в комплекте поставки.

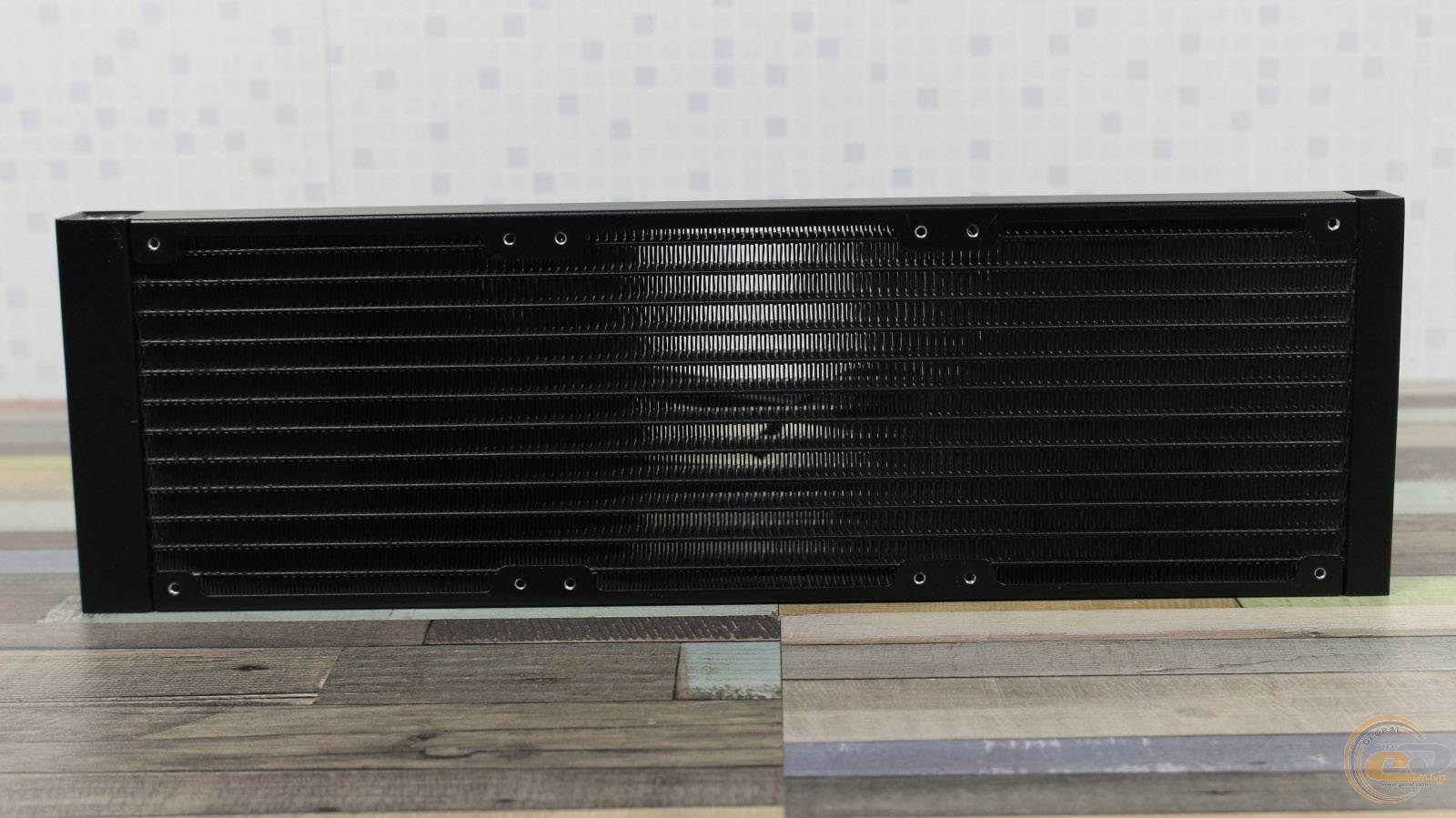

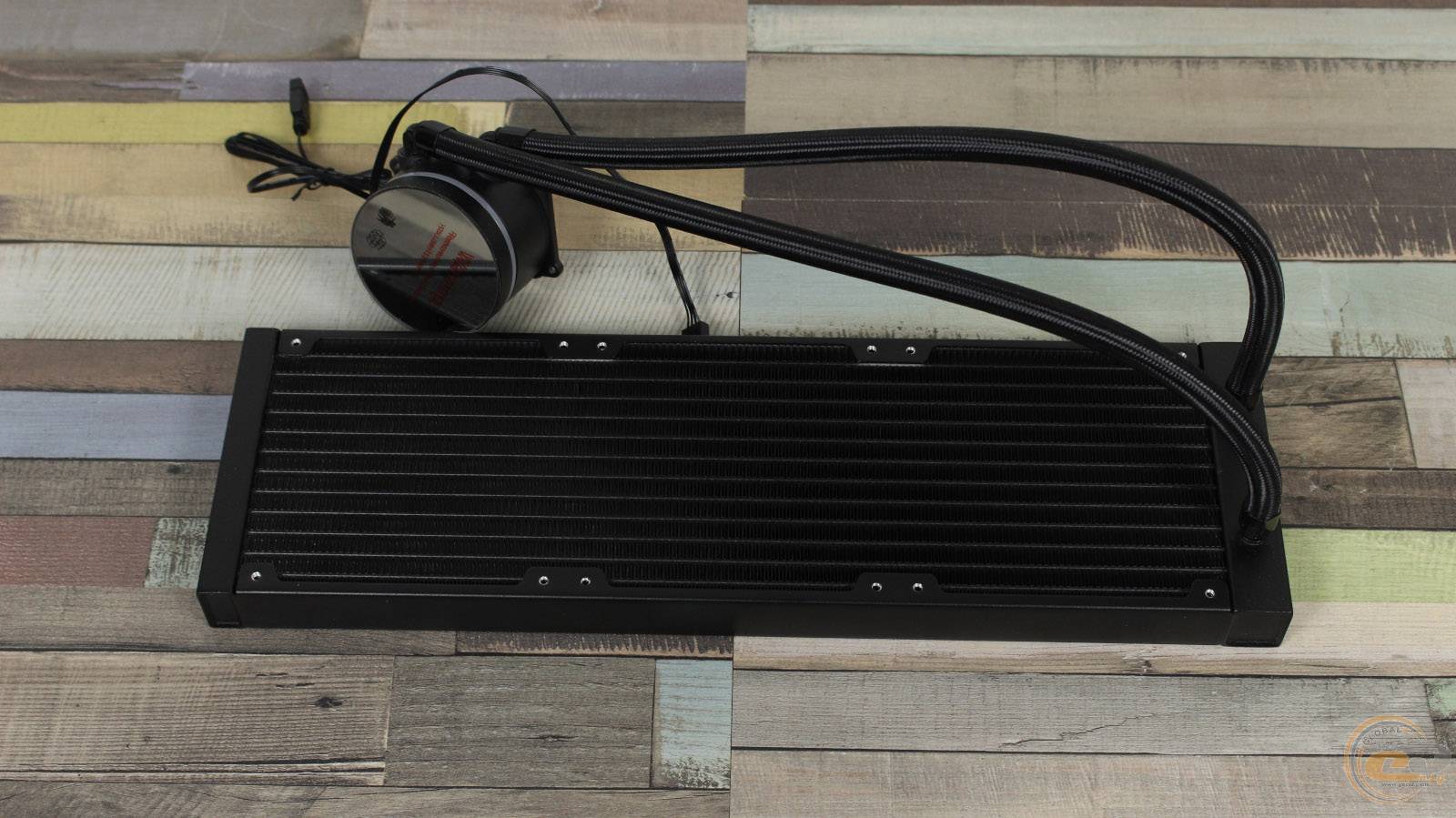

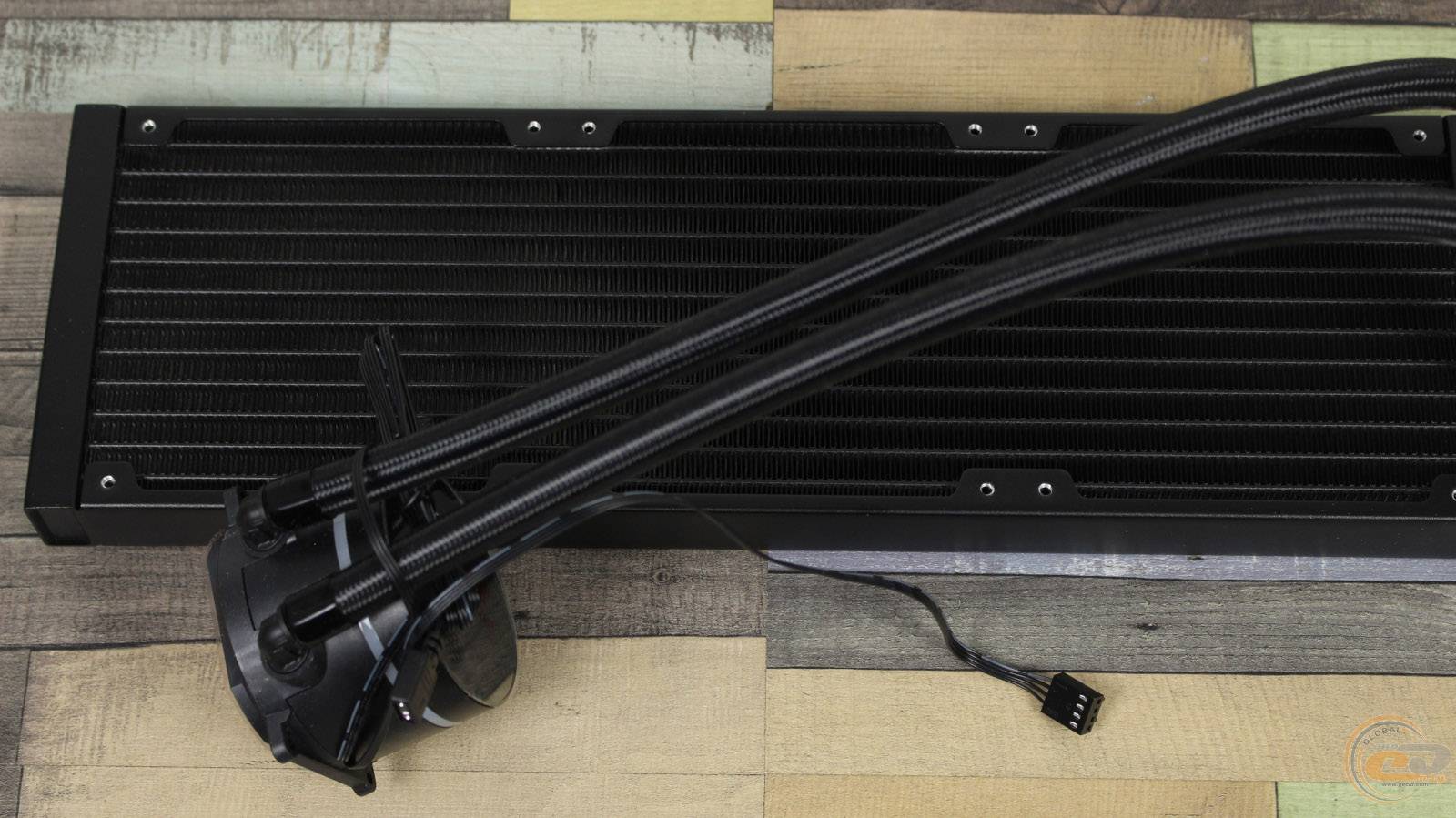

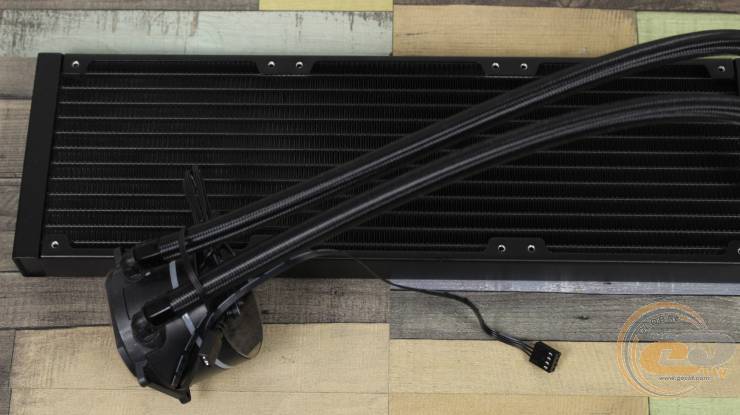

CHIEFTEC Iceberg 360 DARK получила алюминиевый радиатор с черным матовым покрытием, размерами 392х120х27 мм и посадочными местами для трех 120-мм вентиляторов с обеих сторон.

Радиатор CHIEFTEC Iceberg 360 DARK

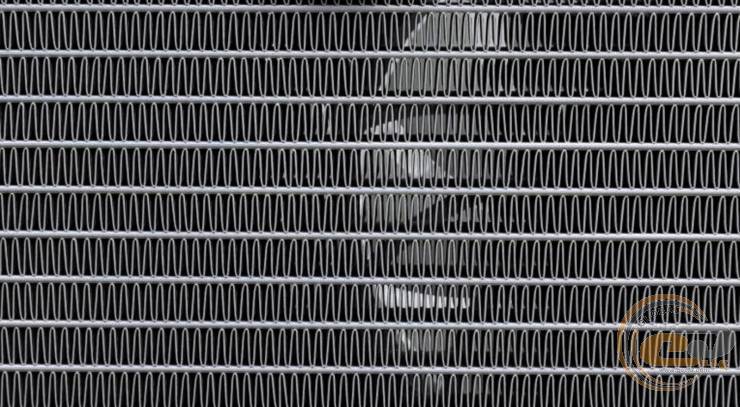

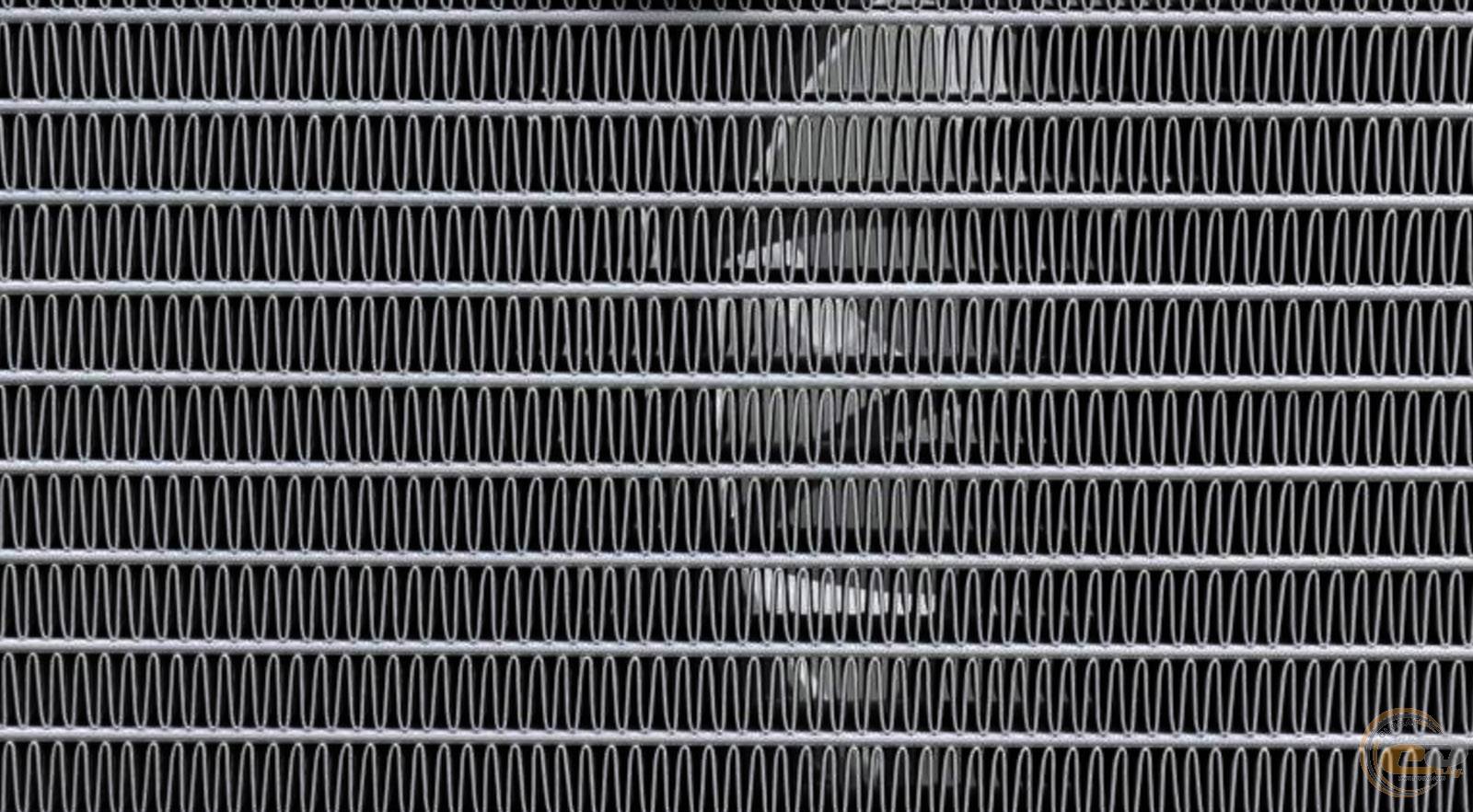

Радиатор с типично проложенной лентой

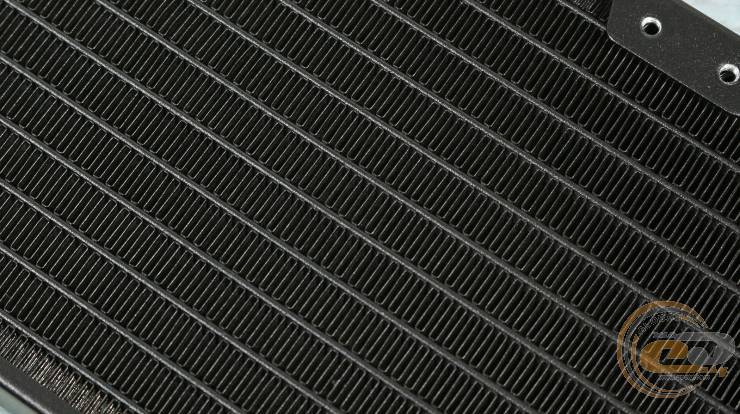

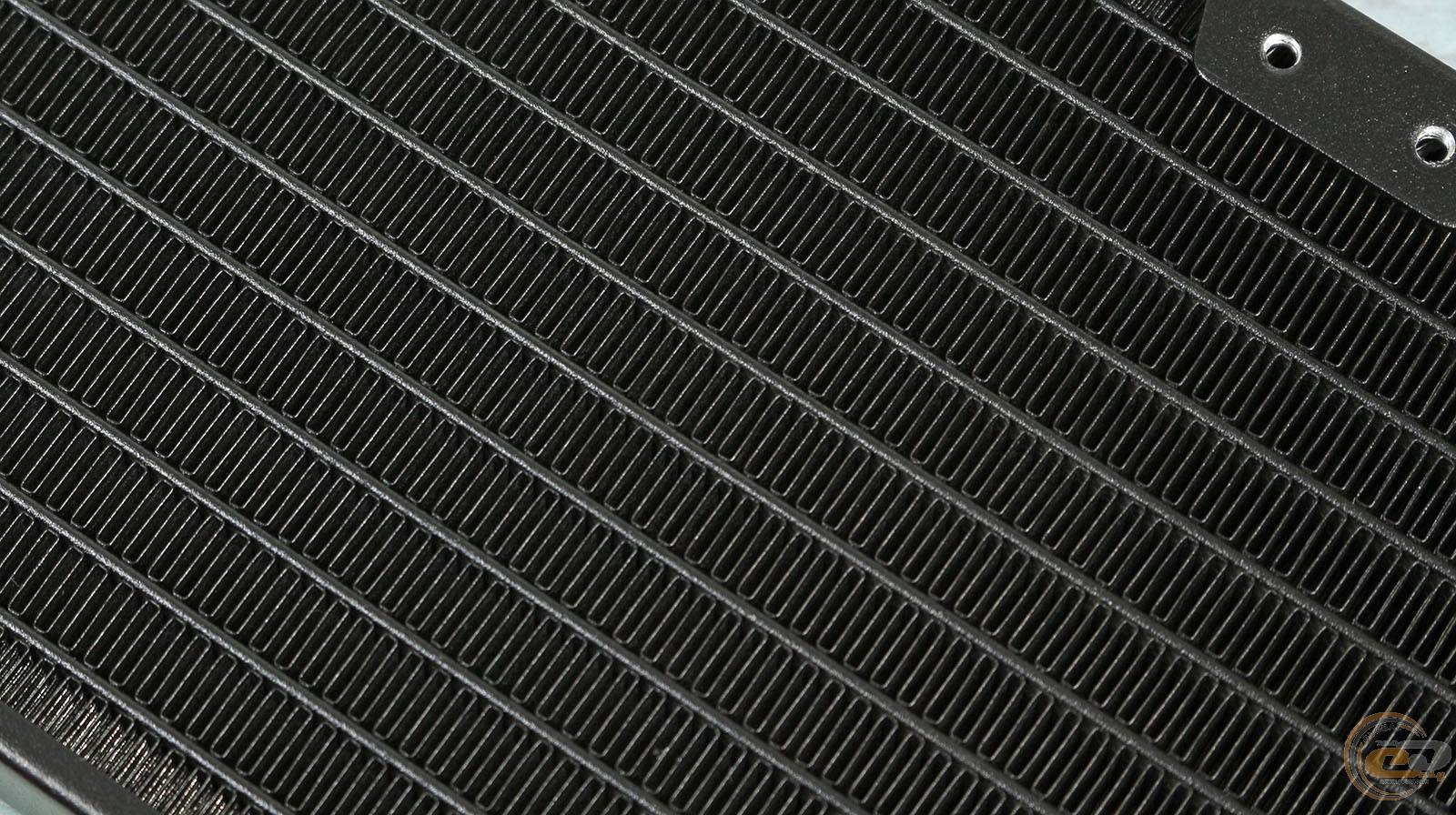

От привычных радиаторов его отличают параллельные ребра у проложенной между каналами алюминиевой ленты. Самих каналов, по которым течет хладагент, здесь двенадцать. Плотность размещения ребер в этом случае составляет 19 FPI. Производитель заявляет, что такая конструкция увеличивает площадь контакта между водяными трубками и ребрами радиатора, сохраняя при этом большую поверхность, подвергающуюся охлаждающему воздушному потоку. То есть все это должно улучшать общий теплообмен и рассеивание тепла.

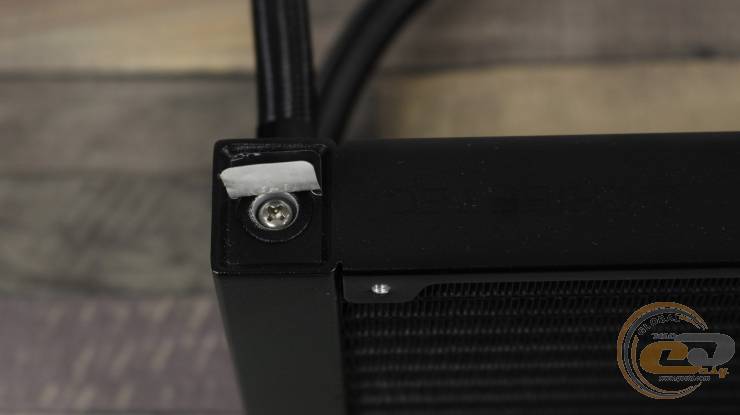

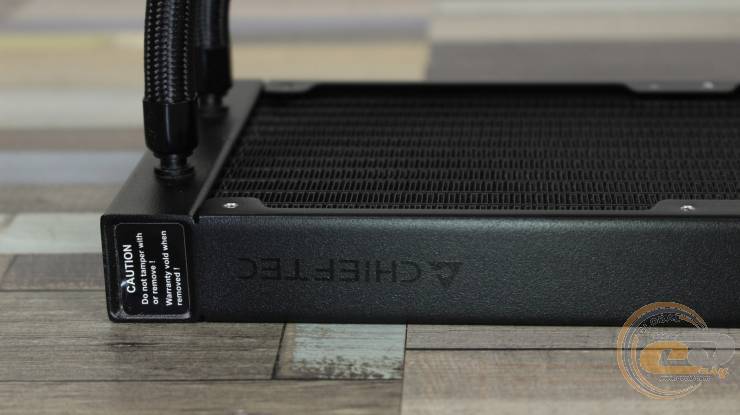

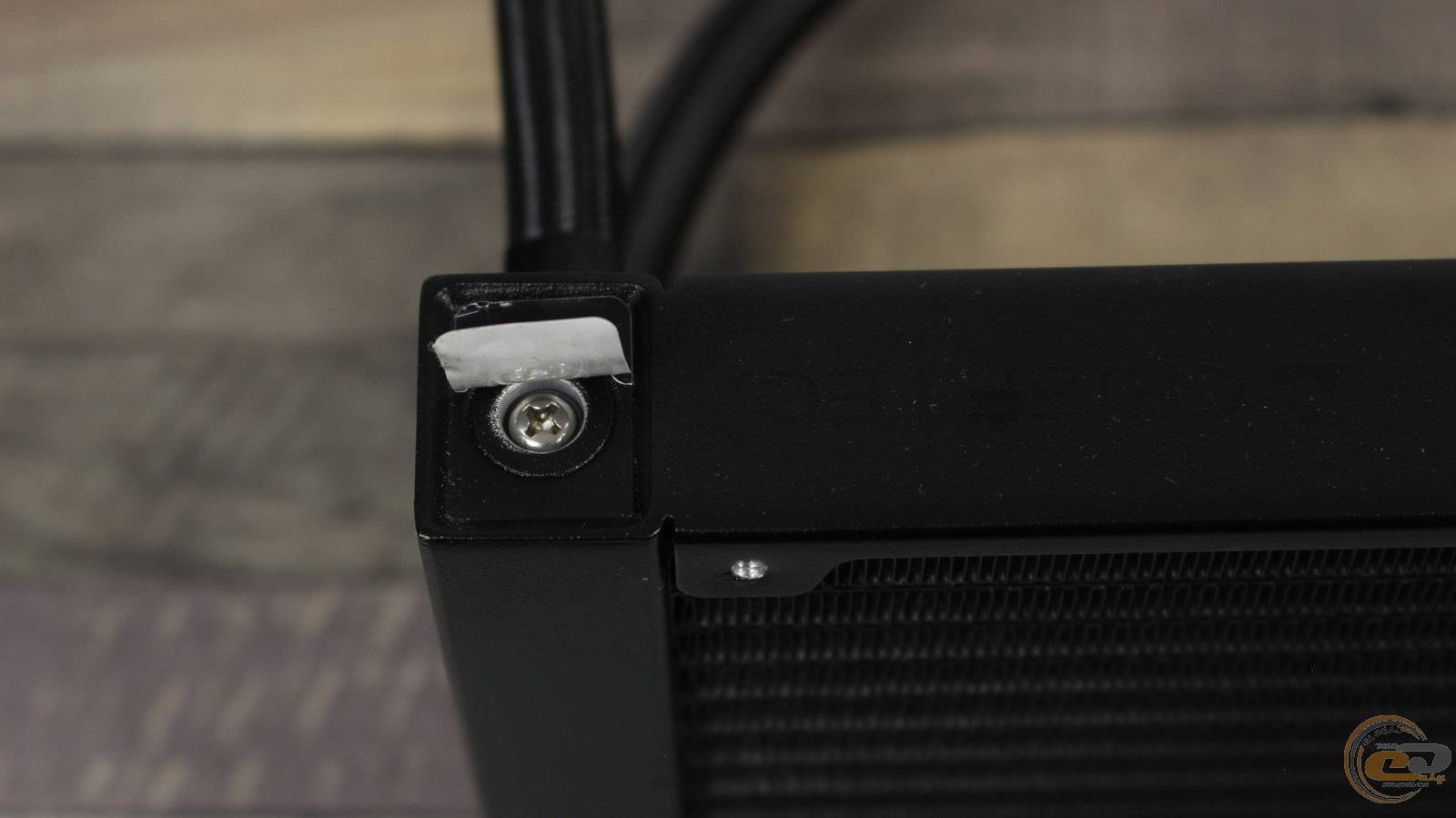

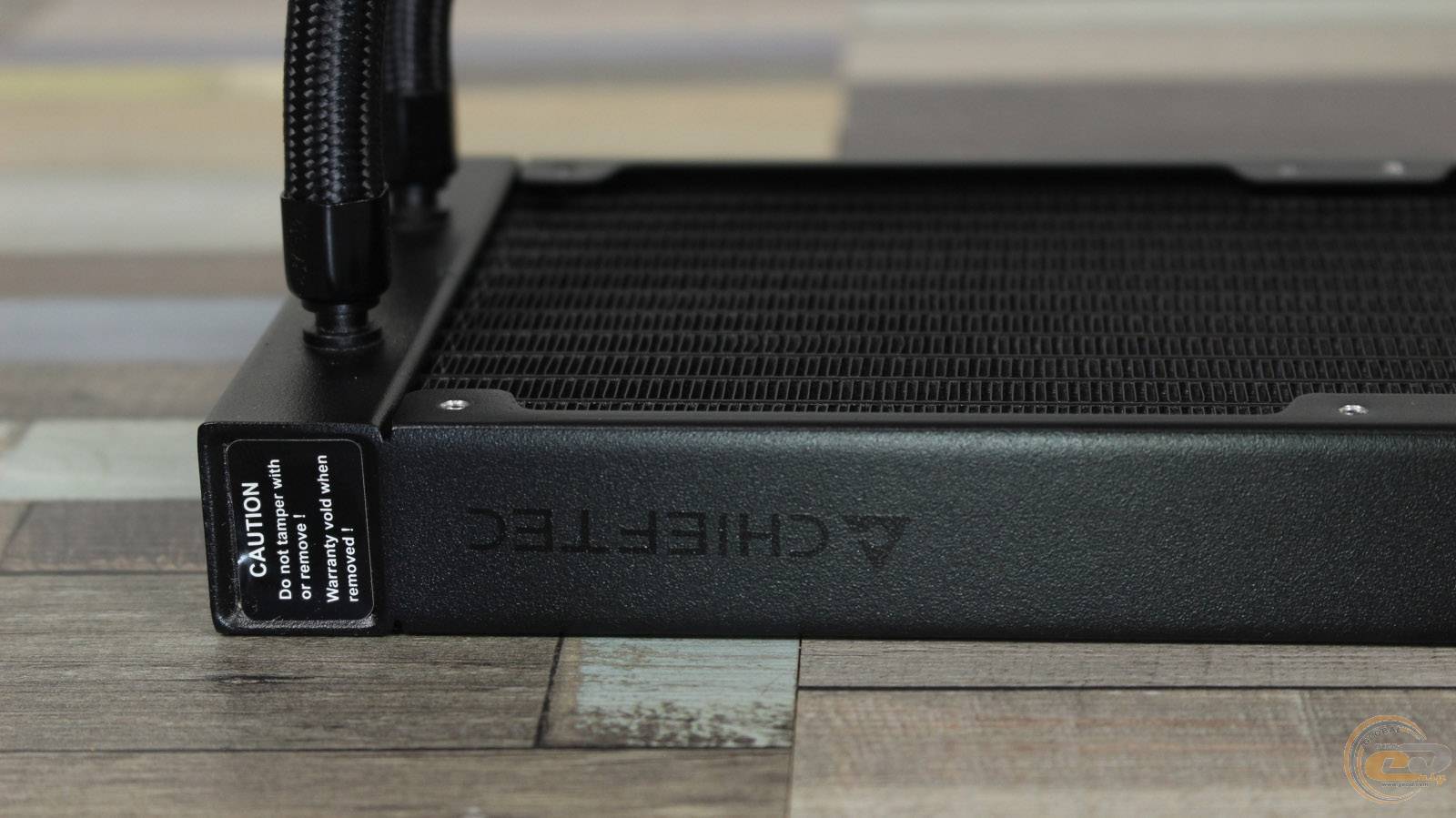

Отверстие для обслуживания хладагента в CHIEFTEC Iceberg 360 DARK скрыто на боковой стороне корпуса, но доступ к нему возможен только через год после покупки устройства, так как оно запечатано гарантийной пломбой.

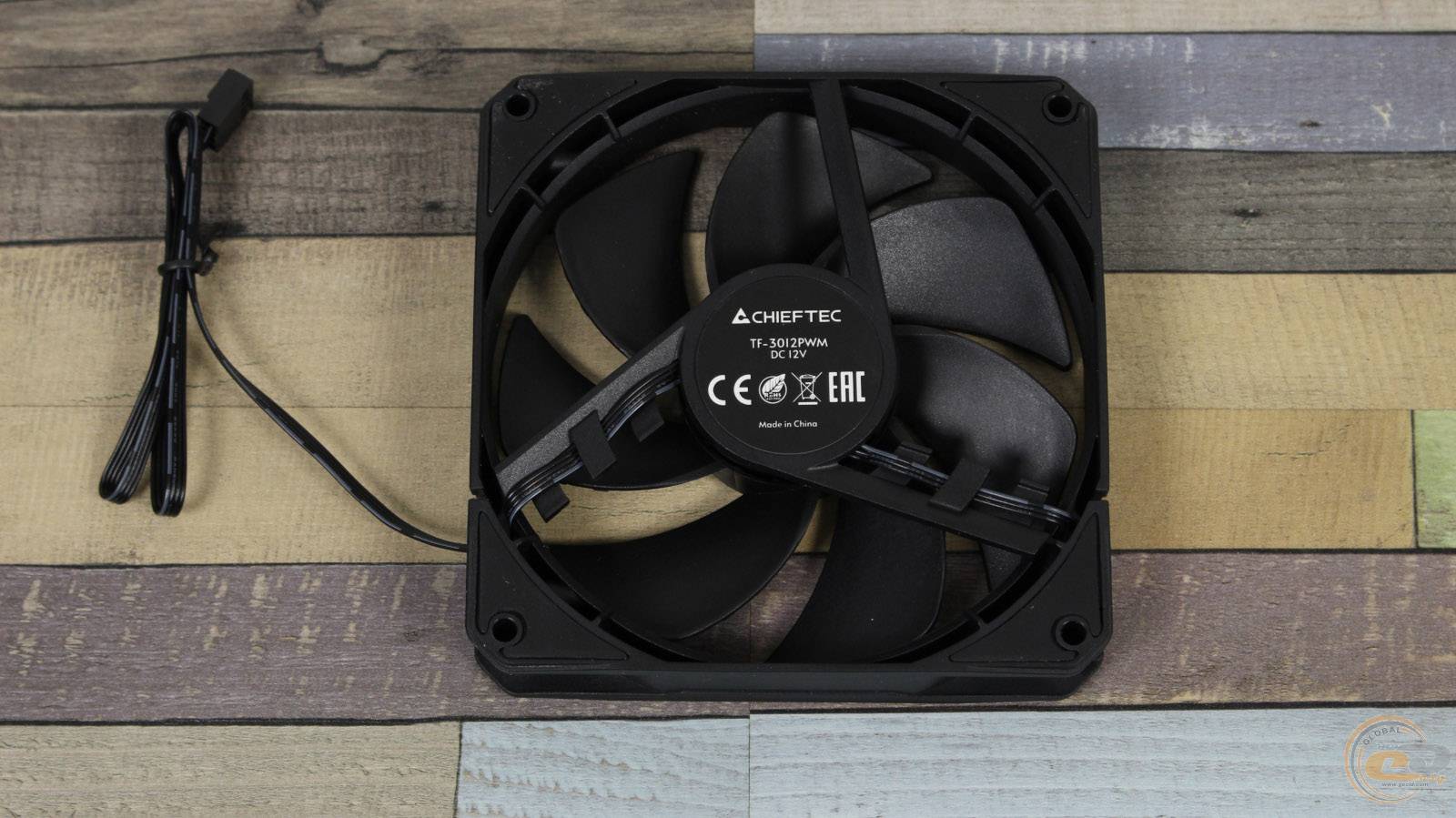

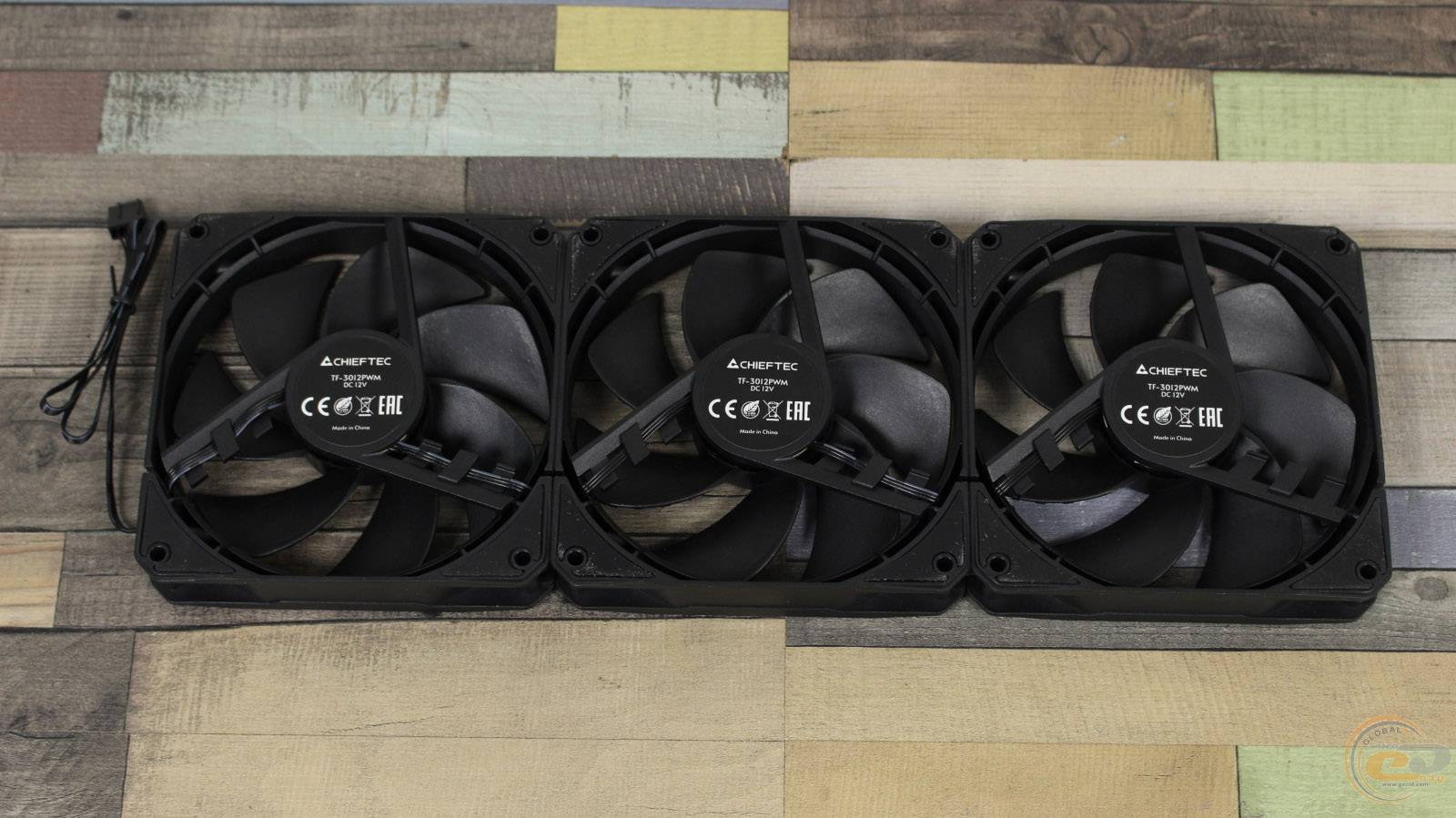

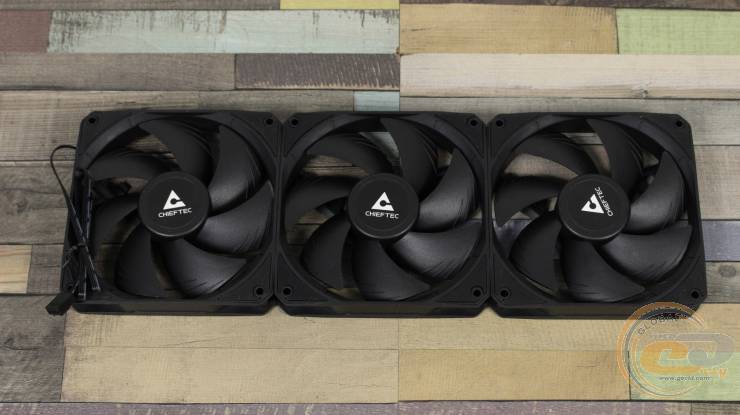

Обдувают радиатор три 120-мм вентилятора CHIEFTEC TF-3012PWM с семью лопастями.

Их пластиковые корпуса и лопасти имеют гладкую матовую поверхность черного цвета. По углам каждого пропеллера с обеих сторон находятся резиновые антивибрационные вставки.

Скорость вращения лопастей регулируется с помощью ШИМ в диапазоне 500-2200 ±10% об/мин с максимальным уровнем шума до 34,7 дБ(А). Максимальный воздушный поток находится на отметке 64,72 CFM (109,96 м³/ч), а статическое давление равно 3,06 мм вод. ст. Вентиляторы используют гидродинамические подшипники.

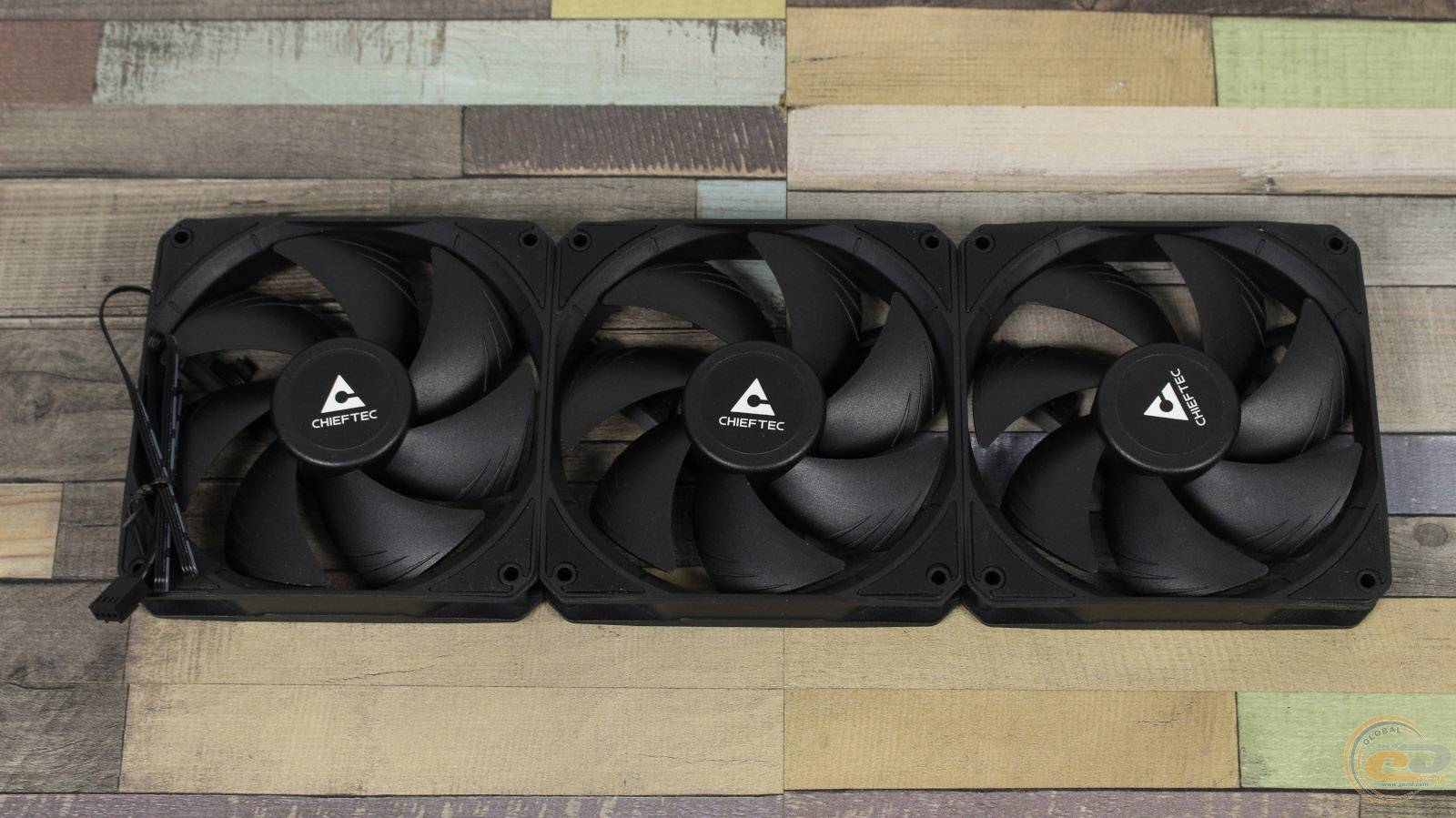

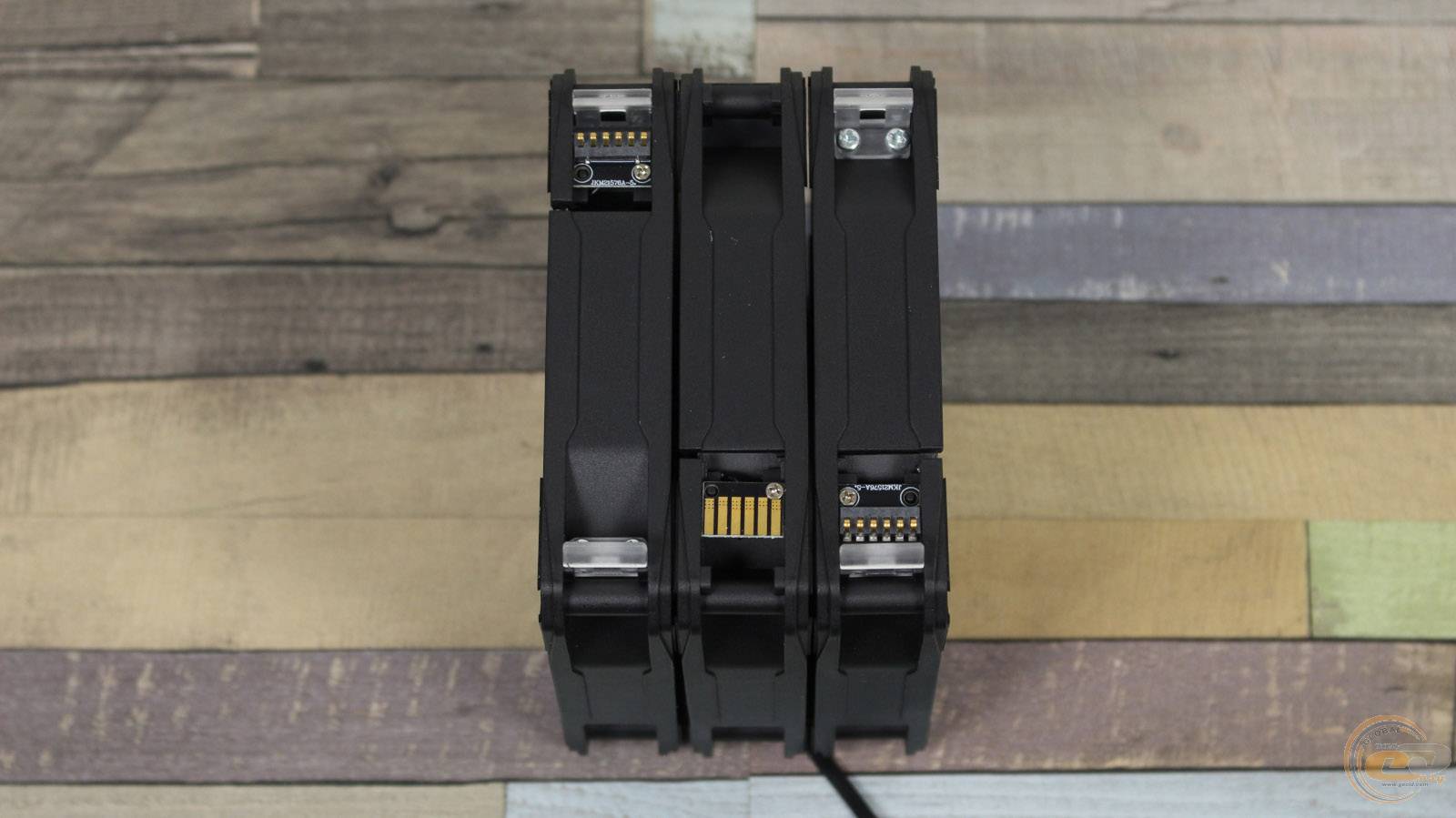

За счет использования механизма Snap-On, соединяющего между собой три вертушки для их питания понадобится всего один 4-контактный кабель без оплетки длиной 47 см.

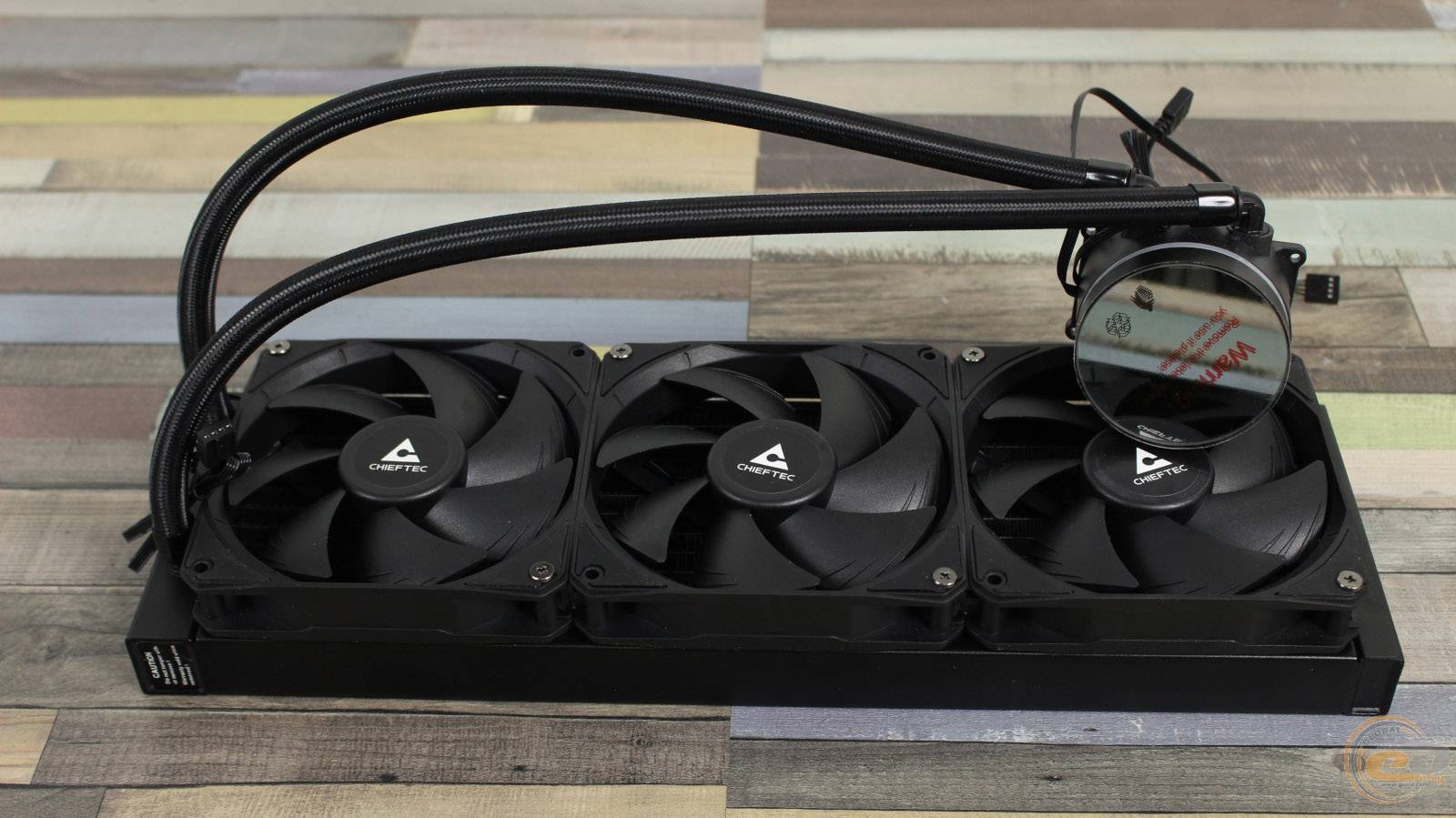

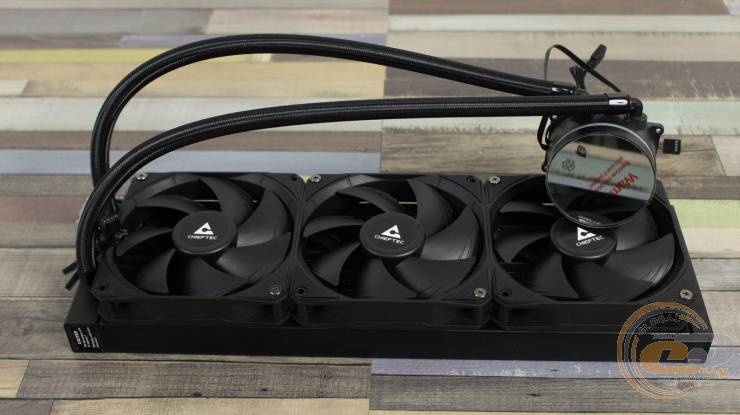

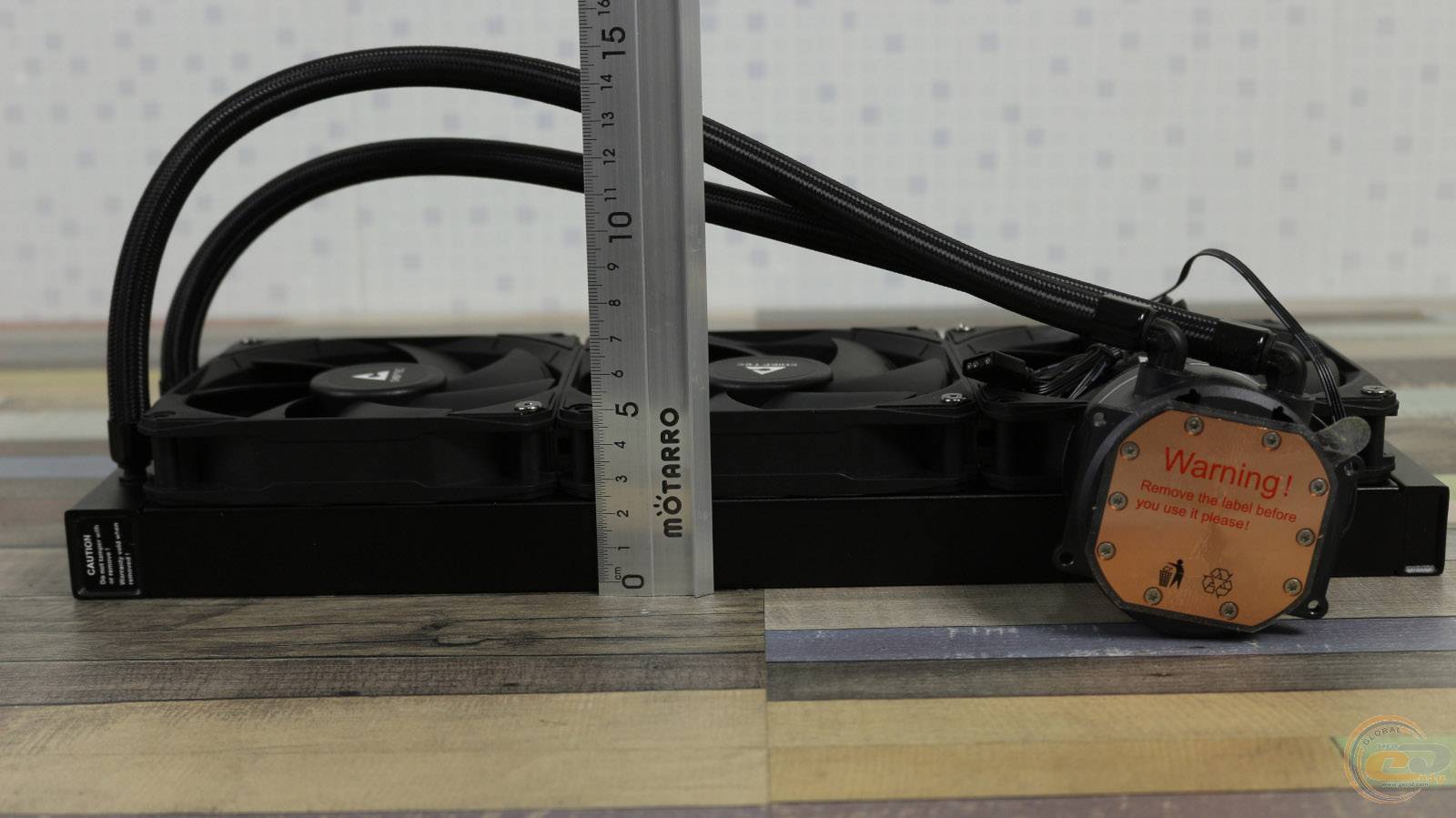

Максимальная толщина (с учетом головок крепежных винтов) собранной вместе с вентиляторами системы составляет вполне стандартные 53 мм в профиль.

Процесс установки

CHIEFTEC Iceberg 360 DARK совместима с большим количеством различных по актуальности процессорных разъемов: AMD Socket AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+/AM4/AM5 и Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851.

Инструкция в виде иллюстраций прилагается к комплекту поставки, а также ее электронная версия и даже видео-гайд можно найти на странице модели.

Список действий, необходимых для установки этой СЖО покажем на платформе Intel Socket LGA1200.

Начинаем с фиксации совместимых с выбранным процессорным разъемом металлических кронштейнов на водоблоке.

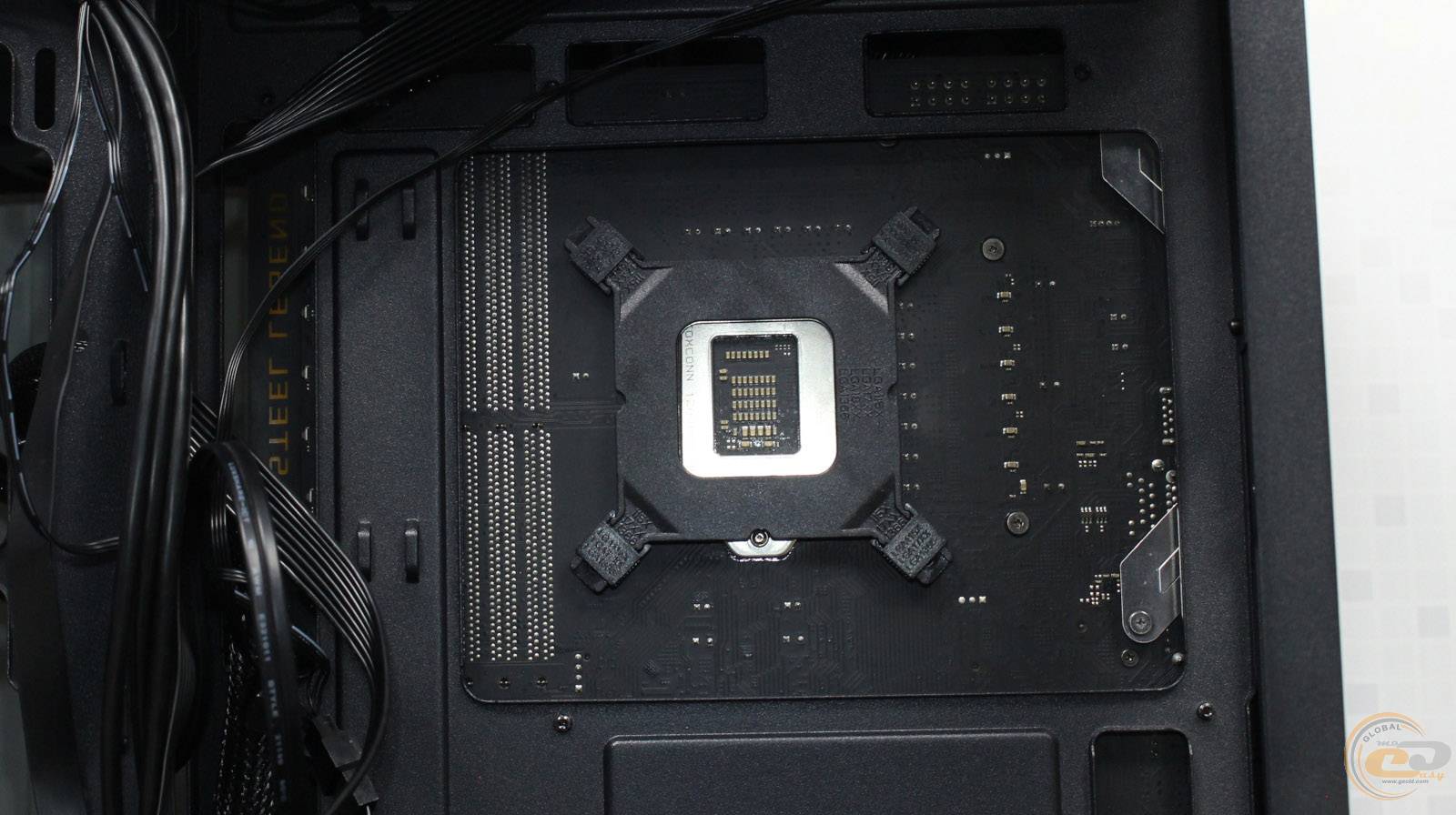

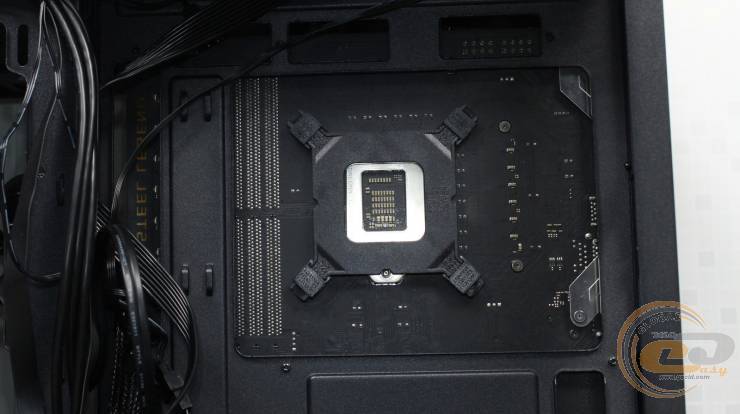

Далее на усилительной пластине для Intel размещаем фиксаторы в нужном для Intel LGA1200 положении и прикладываем ее к соответствующим крепежным отверстиям на обороте материнской платы.

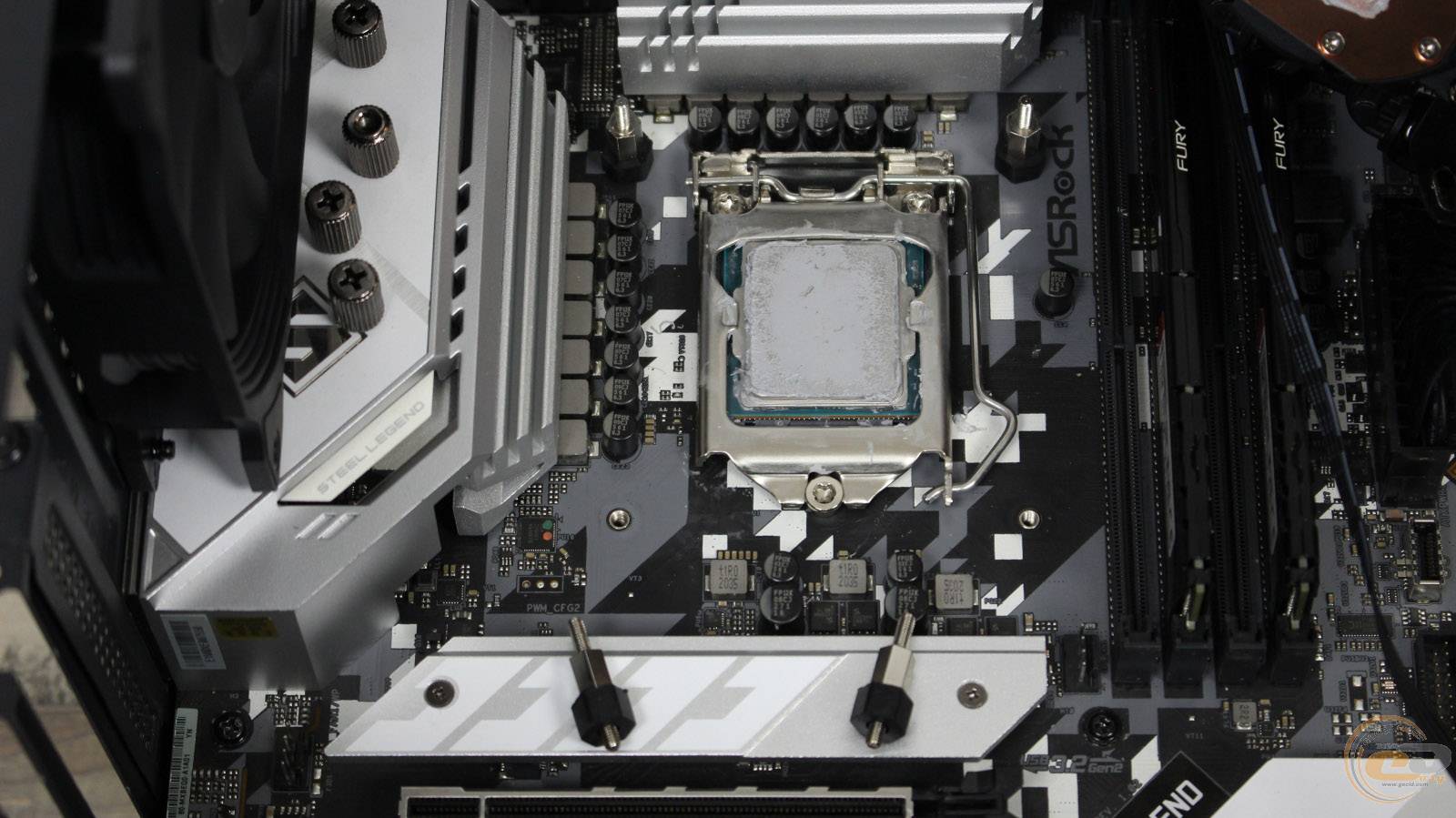

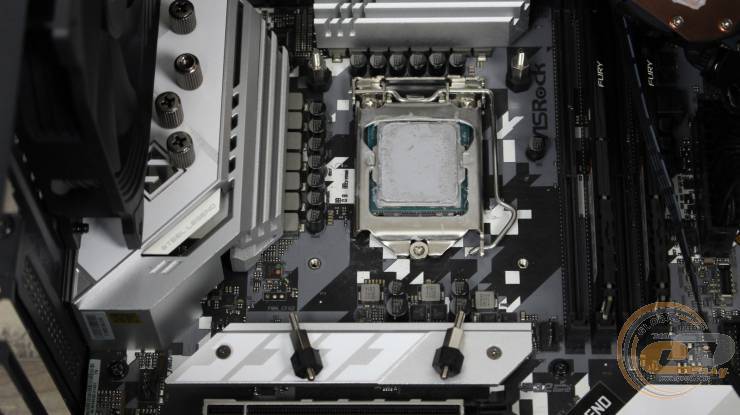

На четыре винта-стойки снизу надеваем шестигранные резиновые шайбы и вкручиваем их с передней стороны платы.

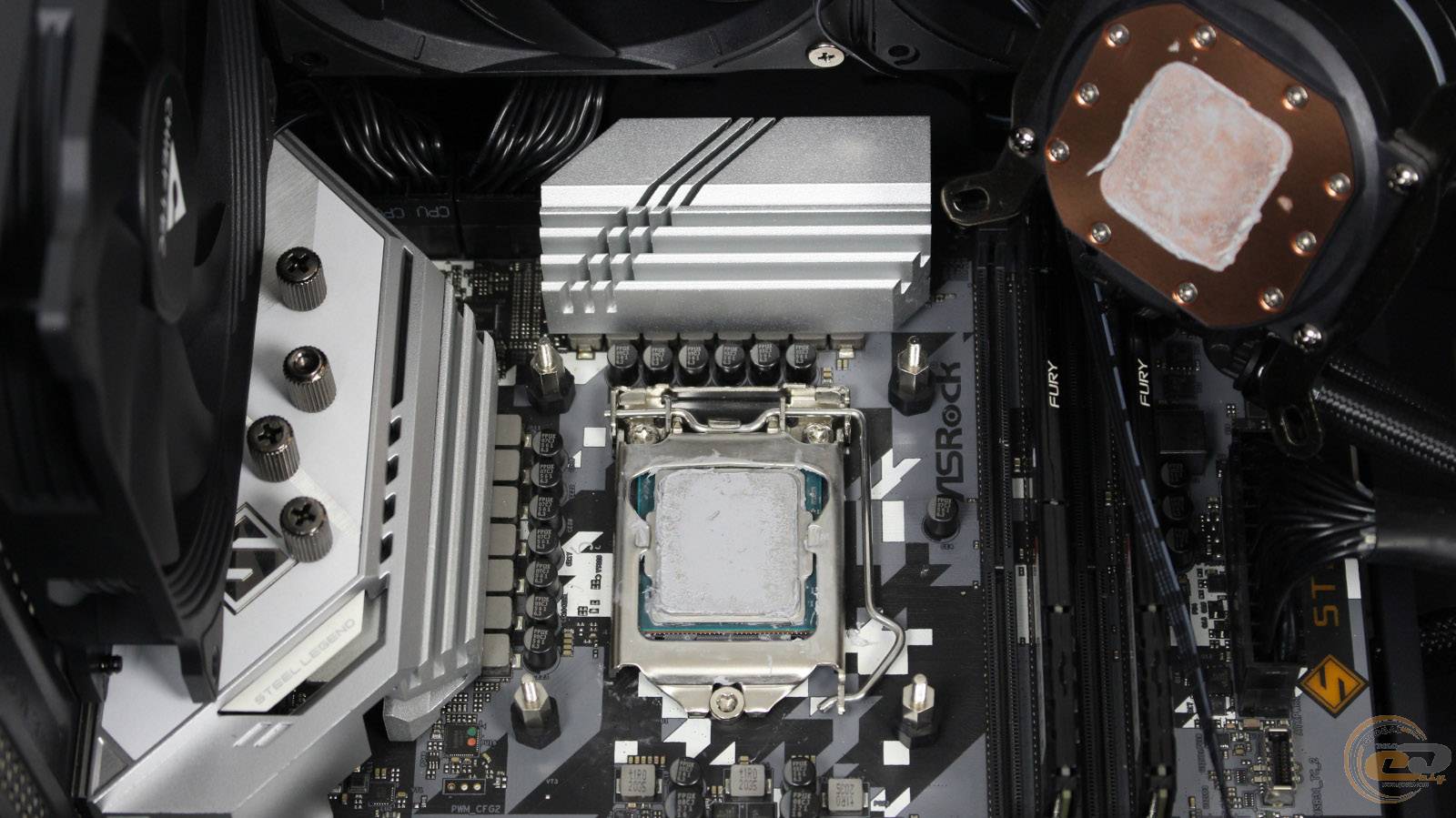

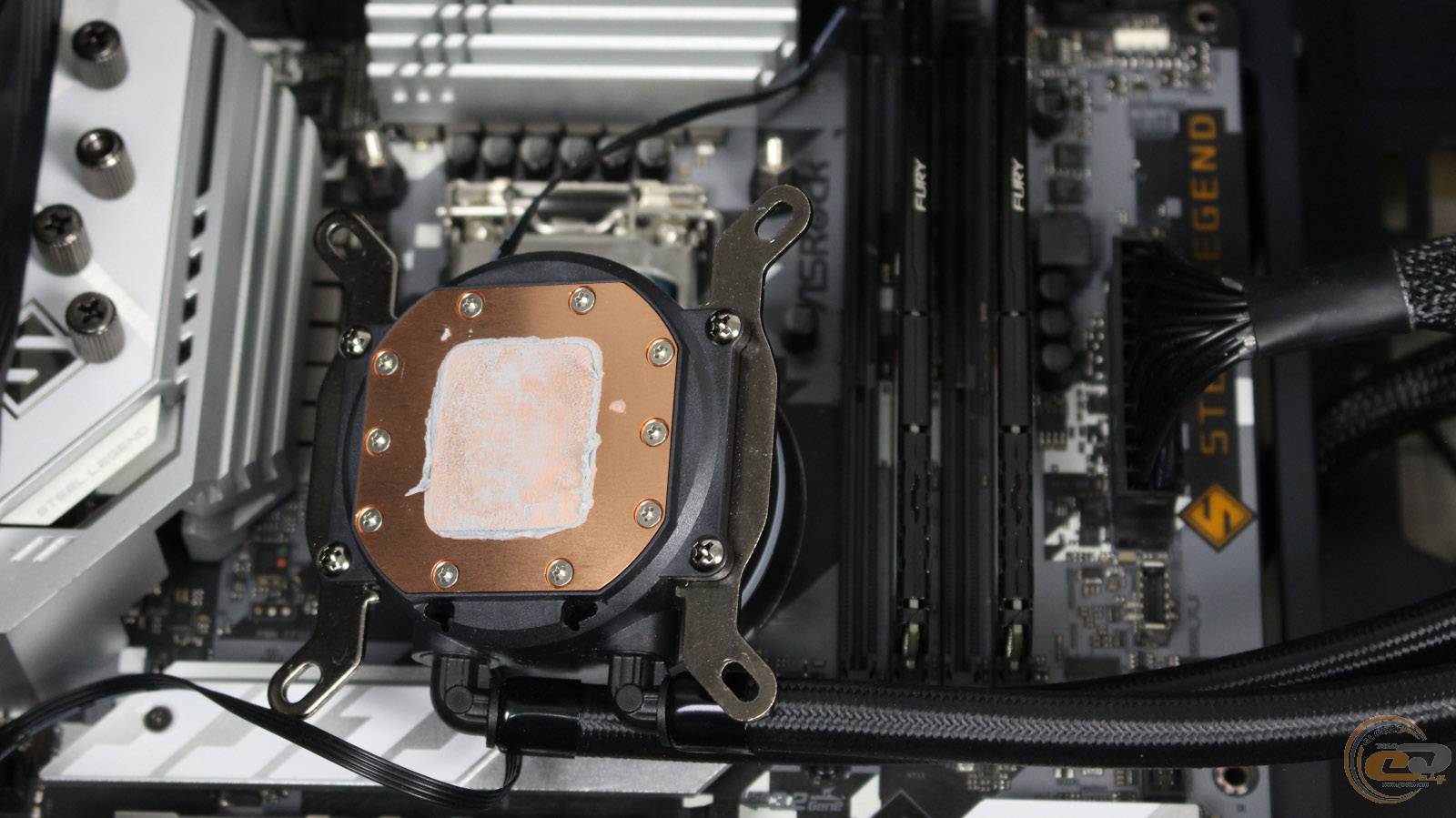

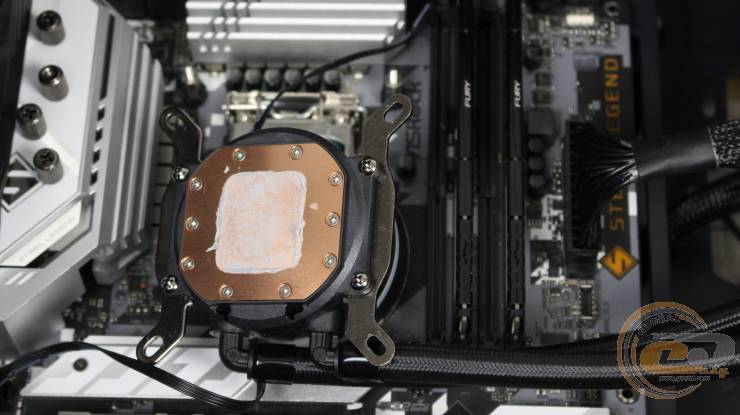

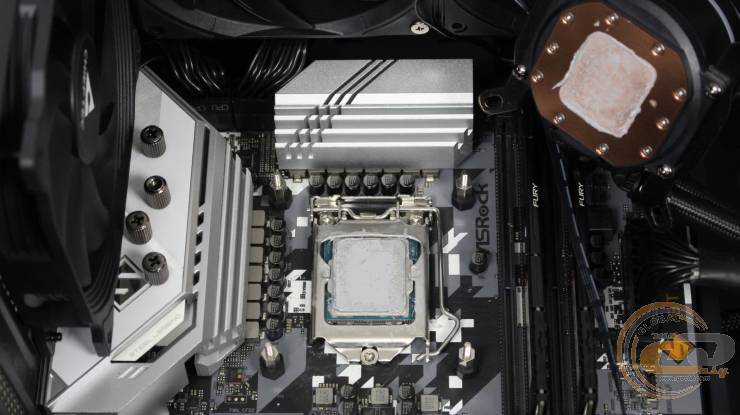

Наносим комплектную термопасту на процессор и снимаем с медного основания водяного блока защитную пленку. Фиксируем водоблок четырьмя гайками с накатанной головкой, подсоединяем кабели питания и подсветку помпы к материнской плате. Выставляем нужное нам положение логотипа.

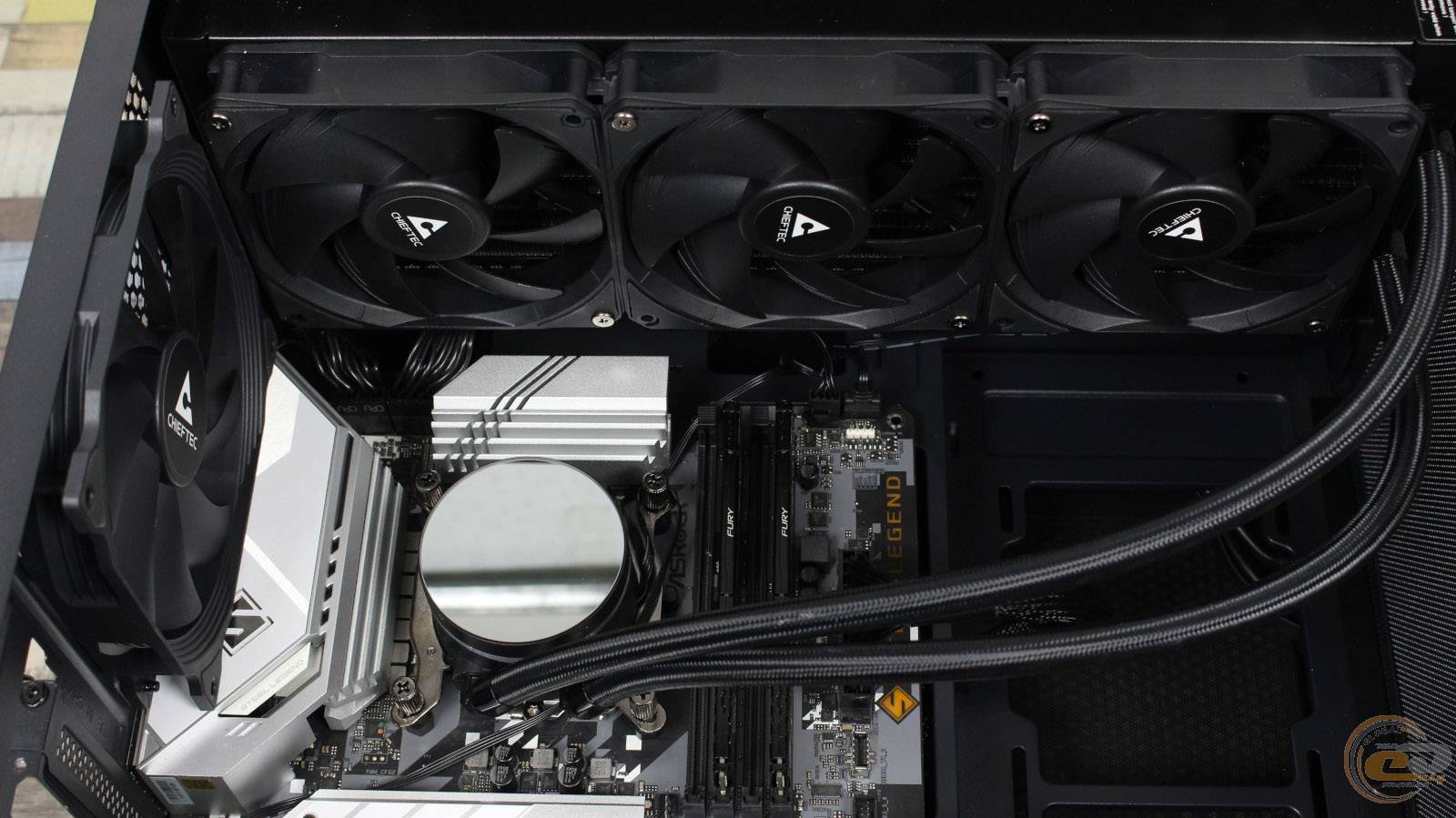

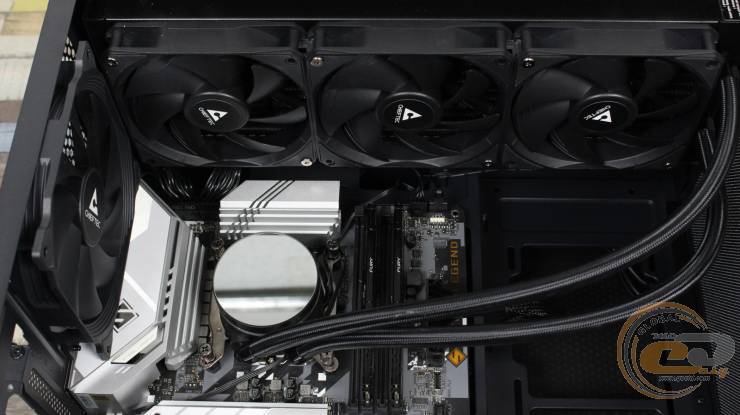

Устанавливаем радиатор с предварительно закрепленными вентиляторами в выбраное место корпуса, фиксируем его двенадцатью короткими комплектными винтами и подключаем питание для вентиляторов.

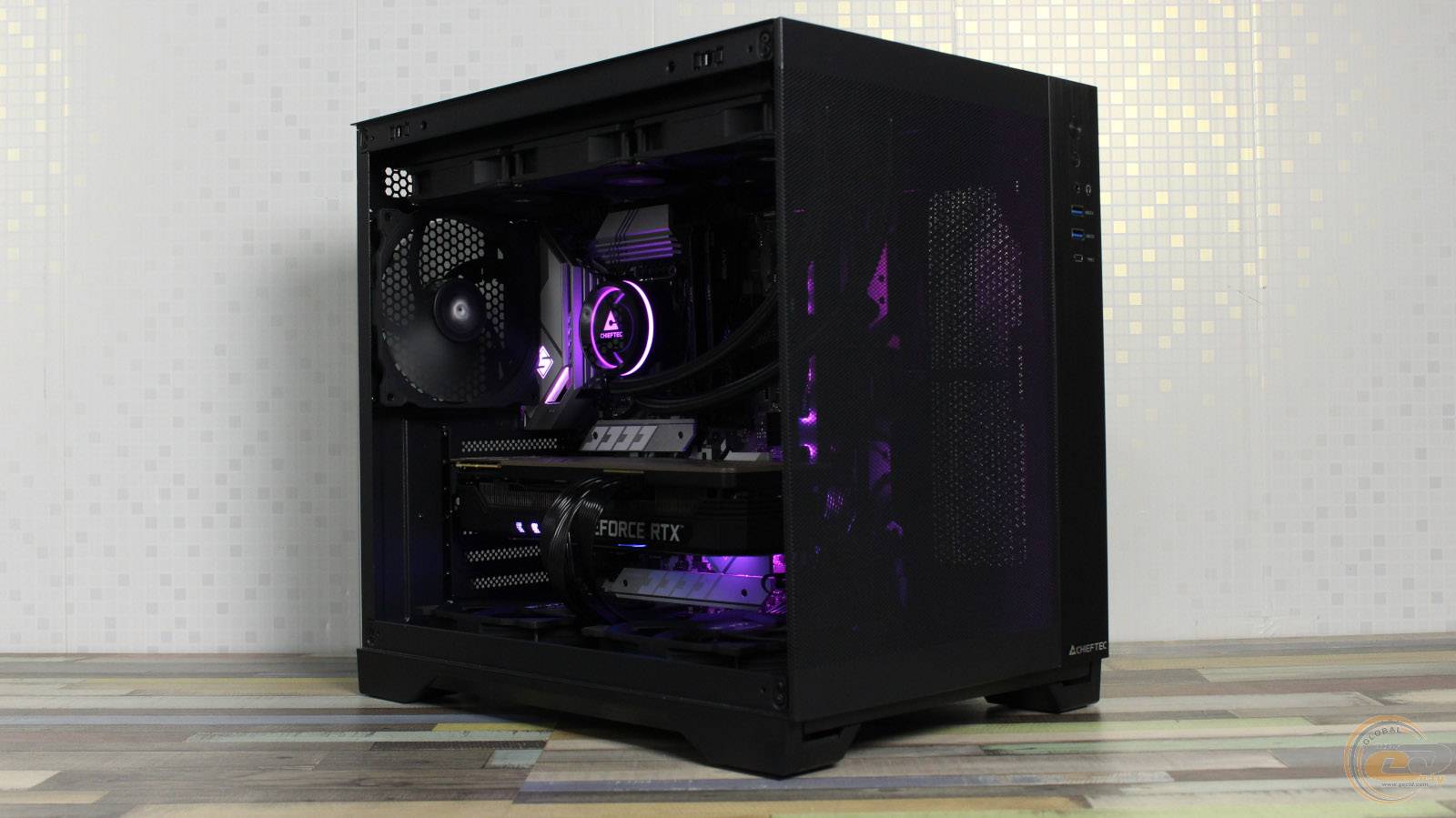

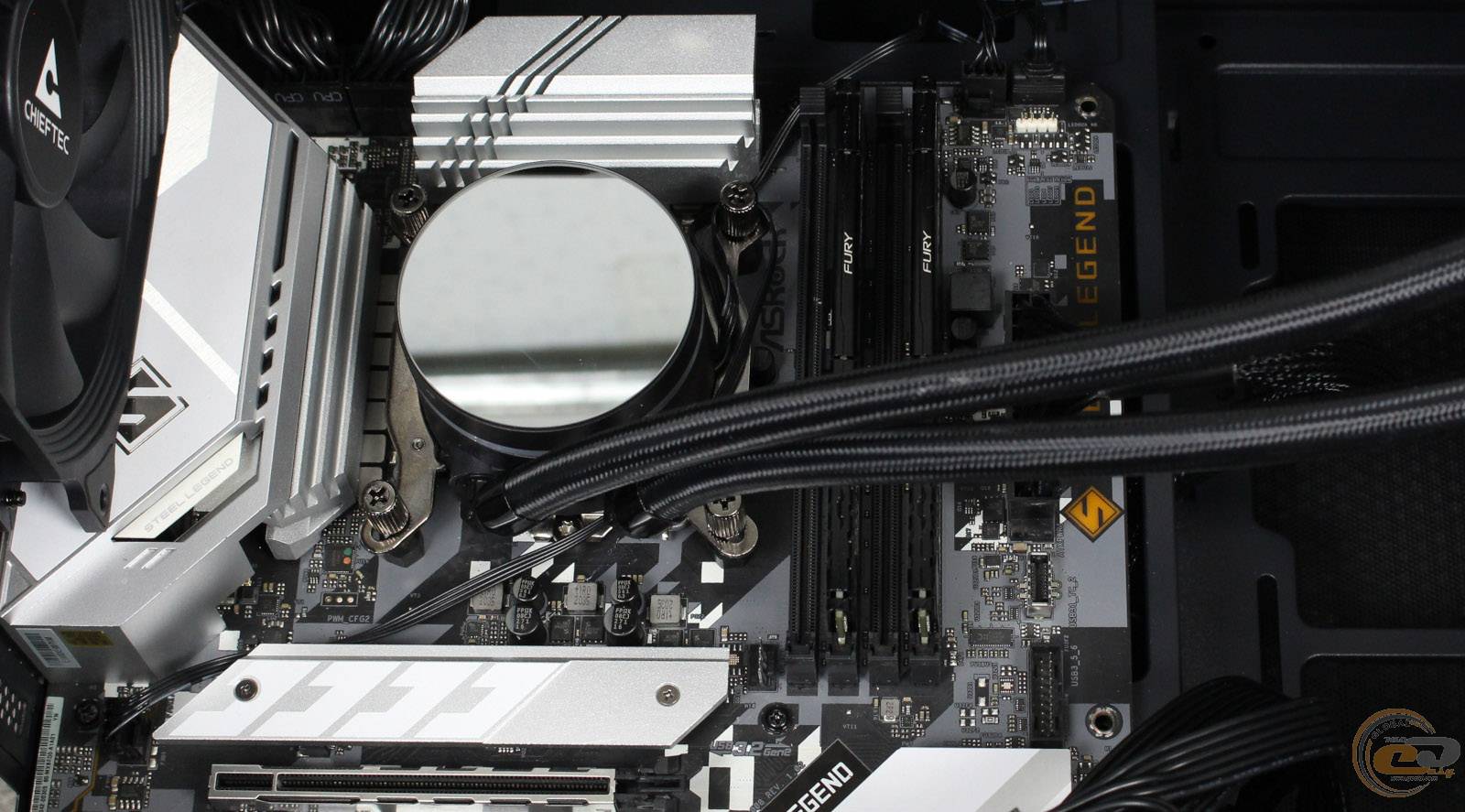

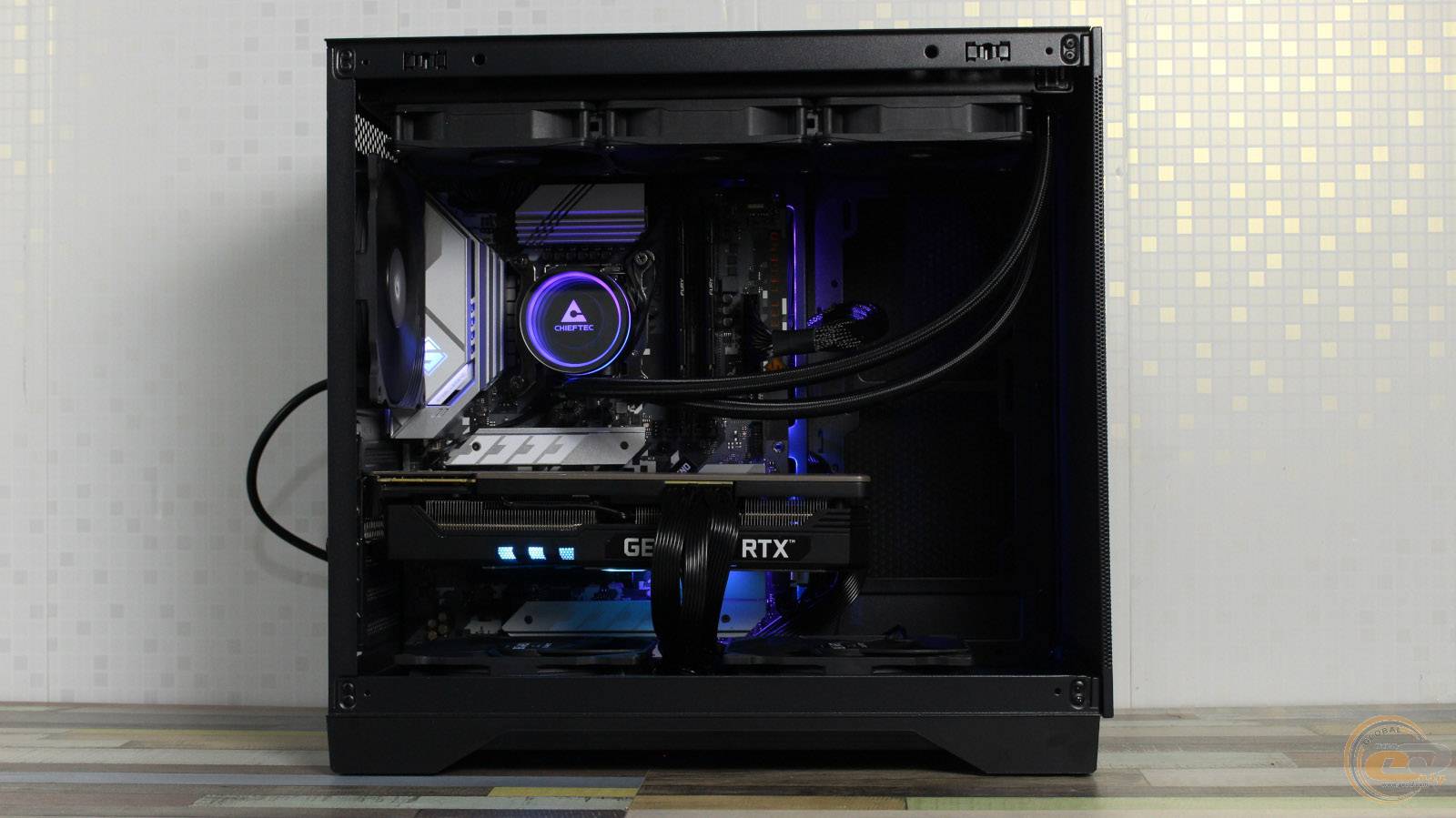

Водоблок получил достаточно равномерную и яркую подсветку. Благодаря наличию эффекта зеркальной бесконечности он имеет привлекательный внешний вид. Для настройки желаемого режима и синхронизации с другими компонентами системы достаточно использовать ПО материнской платы.

Тестирование

Наименование	Модель
Процессор	Intel Core i7-11700K (Socket LGA1200, 8 / 16, 16 МБ L3, 3.6 – 5.0 ГГц, TDP 125 Вт)
Материнская плата	ASRock Z590 Steel Legend (LGA1200, Z590, ATX)
Оперативная память	2 x 16 ГБ DDR4-3600 Kingston Fury (KF436C18BBAK2/32)
Видеокарта	Palit GeForce RTX 3090 GamingPro OC 24 GB DDR6X
SSD	Kingston KC600 512 GB SSD (SKC600/512G)
Блок питания	CHIEFTEC VEGA 750W (PPG-750-S), 750 Вт
Корпус	CHIEFTEC VISIO AIR (GM-30B-M-OP)
Термопаста	Из комплекта поставки

Мы тестировали CHIEFTEC Iceberg 360 DARK в корпусе с задним вентилятором, установленным на выдув, и двумя нижними вентиляторами на вдув. Все они работали со скоростью 1300 об/мин. Температура окружающей среды на момент проведения наших измерений составляли 24°С. В BIOS материнской платы мы включили параметр Intel Adaptive Boost Technology.

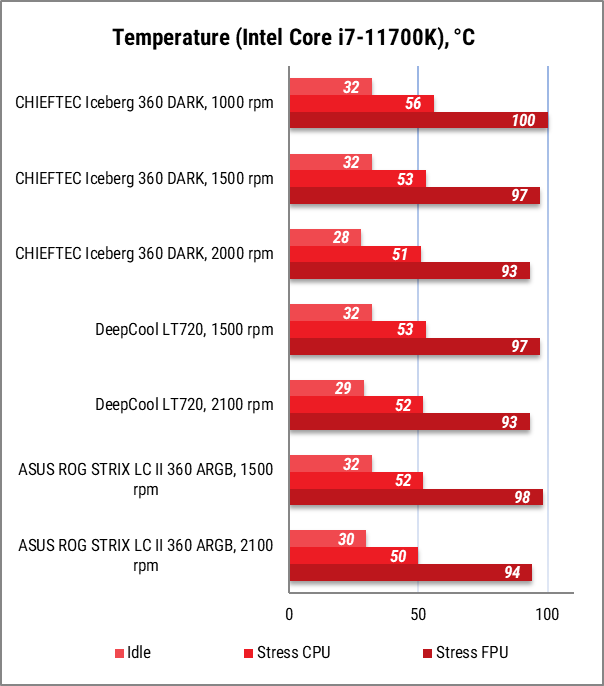

При тесте AIDA Stress CPU частота процессора составляла 4600 МГц при напряжении 1,312 В, а при Stress FPU частота процессора была 4400 МГц при напряжении 1,376 В.

Общая эффективность CHIEFTEC Iceberg 360 DARK аналогична показателям DeepCool LT720 при использовании обеих моделей на скорости до 1500 об/мин. В дальнейшем для поддержания одинаковой с героиней нашего обзора температуры процессора вместо 2000 об/мин модель от DeepCool раскручивает свои вертушки уже до 2100 об/мин. Итак, при использовании CHIEFTEC Iceberg 360 DARK на максимальных 2200 об/мин получим преимущество где-то на 1-2°C. Но это маловероятный сценарий использования из-за ощутимой шумности от любой СЖО в таком режиме работы. Поэтому можно считать, что у героини обзора с DeepCool LT720 имеется паритет.

Если же говорить по ASUS ROG STRIX LC II 360 ARGB, то в самом тяжелом нагрузочном сценарии она стабильно уступает CHIEFTEC Iceberg 360 DARK на 1°C при любом аналогичном значении оборотов.

Поскольку CHIEFTEC Iceberg 360 DARK имеет меньшую цену по сравнению с обоими сегодняшними конкурентами и демонстрирует такой же (а местами даже немного лучший) уровень производительности – рациональнее было бы выбирать именно ее. Однако и здесь не все так просто: благодаря украинским поставщикам у нее появился неоднозначный недостаток в виде уменьшенной от трех до одного года гарантии от производителя.

В зависимости от выбранной скорости вращения вертушки этой СЖО у нас сложились такие впечатления от общего шума:

Три комплектных вентилятора можно комфортно использовать на скоростях до 1700 об/мин включительно.

Выводы

Первые шаги на рынке СЖО у компании CHIEFTEC оказались максимально удачными. Ведь CHIEFTEC Iceberg 360 DARK (CLC-360-BLK) не только демонстрирует более высокую среднюю эффективность охлаждения среди трехсекционных моделей, но и имеет ценник на уровне типичного башенного «суперкулера».

При этом вы получаете относительно тихо работающие вплоть до отметки в 1700 об/мин вентиляторы и помпу с возможностью регулировки ее скорости.

Приятно видеть, что производитель не только взял на вооружение удачные технические решения «с рынка», вроде соединенных между собой вентиляторов с общим кабелем питания, но и внес собственные улучшения, переосмыслив конструкцию радиатора за счет использования параллельных ребер алюминиевой ленты, что позволило при плотности в 19 FPI соперничать с моделями с классическими радиаторами с 20 FPI и 21 FPI. При этом толщина и размеры радиатора остались в пределах максимальной совместимости с корпусами.

Нас порадовала широкая совместимость с платформами AMD и Intel, что позволяет использовать CHIEFTEC Iceberg 360 DARK не только с современных системах.

Еще одним субъективным преимуществом этой модели можно назвать отсутствие подсветки на вентиляторах, что хотя бы немного выделяет ее от привычных «игровых» моделей с яркой иллюминацией и позволяет использовать ее в рабочих станциях со сдержанным дизайном. Тем более, эффект зеркальной бесконечности выглядит универсальнее и беспроигрышнее, чем простая подсветка водного блока. Для настройки необходимого варианта подсветки и ее синхронизации с другими компонентами достаточно будет ПО материнской платы. Не забывайте также про возможность поворота верхней части на 360° при не совсем стандартном размещении этой системы жидкостного охлаждения.

В этот раз недостаток получился несколько специфический, ведь на украинском рынке CHIEFTEC Iceberg 360 DARK вместо обещанных производителем трех лет почему-то получает год гарантии, что ставит ее в не слишком выгодное положение по сравнению с конкурентами.

Достоинства:

• высокая производительность среди трехвентиляторных решений;
• универсальный минималистичный дизайн;
• условно тихая помпа с возможностью регулировки диапазона ее скорости;
• хорошая цена;
• эффект зеркальной бесконечности на водоблоке, иллюминацию которого можно настроить и синхронизировать с помощью ПО материнской платы;
• возможность поворота верхней части водоблока на 360°;
• относительно тихие вентиляторы на основе надежных гидродинамических подшипников;
• для питания всех вентиляторов понадобится только один кабель;
• поддержка большого количества разных платформ от AMD и Intel;
• модифицированная конструкция радиатора.

Недостатки:

• локальная гарантия составляет 12 месяцев.
