Обзор и тестирование процессорных систем водяного охлаждения Cooler Master MASTERLIQUID LITE 240 и 120: доступная вода

Кто бы что ни говорил, но системы водяного охлаждения с дизайном все-в-одном (AIO) – это всерьез и надолго. И этому есть целый ряд объективных причин. Во-первых, они не требуют сборки и каких-то особых навыков, а с установкой справится даже неопытный пользователь. Во-вторых, уже сейчас большинство корпусов хорошо заточены под такие СВО, позволяя разместить радиатор так, чтобы он выводил нагретый воздух за пределы системы. Тут же стоит отметить их сравнительно небольшие габариты, что позволяет сохранить хорошую совместимость с другими комплектующими. И это мы не вспомнили о симпатичном внешнем виде и неплохой производительности подобных решений. Да, заводские водянки вызывают бесконечные споры по поводу целесообразности их приобретения на фоне высокой цены и не лучшей эффективности при сравнении с современными воздушными суперкулерами. Благо, производители стараются постоянно расширять продуктовую линейку AIO, делая их все лучше и доступнее массовому потребителю.

Cooler Master MASTERLIQUID LITE 240

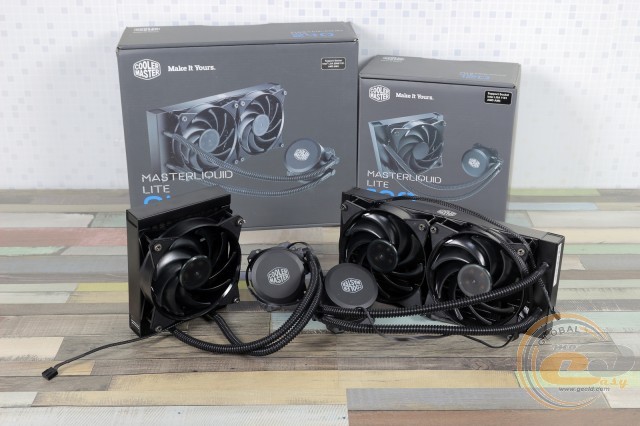

К примеру, хорошо всем известная компания Cooler Master предлагает самым экономным пользователям модели Cooler Master MASTERLIQUID LITE 240 и MASTERLIQUID LITE 120, которые мы и рассмотрим в данном материале, оценим их возможности и перспективы использования.

Спецификация Cooler Master MASTERLIQUID LITE 240

Модель

Cooler Master MASTERLIQUID LITE 240
(MLW-D24M-A20PW-R1)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066

Материал основания

Медь

Термоинтерфейс

Термопаста Cooler Master MasterGel в шприце (1 г)

Радиатор

Материал

Алюминий

Размеры, мм

119,6 х 277 х 27

Водяной блок

Напряжение питания, В

12

Скорость работы насоса, об/мин

2200 ± 10%

Уровень шума, дБА

15

Разъем питания

3-контактный

Время наработки на отказ, часов

70 000

Размеры, мм

80,3 х 76 х 42,2

Вентиляторы

Модель

Cooler Master MasterFan 120 AB (DF1202512RFLN)

Количество вентиляторов

2

Время наработки на отказ, часов

160 000

Напряжение питания вентиляторов, В

до 12

Потребляемый ток, А

0,16 ± 10%

Скорость вращения, об/мин

650 – 2000 ± 10%

Уровень шума, дБА

6 – 30

Максимальный воздушный поток, м3/час (CFM)

113,3 (66,7)

Статическое давление, мм вод. ст.

2,34 ± 10%

Разъем питания

4-контактный

Размеры вентиляторов, мм

120 х 120 х 25

Гарантия, лет

2

Сайт производителя

Cooler Master Co., Ltd.

Страница продукта

Упаковка и комплект поставки

Cooler Master MASTERLIQUID LITE 240 Cooler Master MASTERLIQUID LITE 240

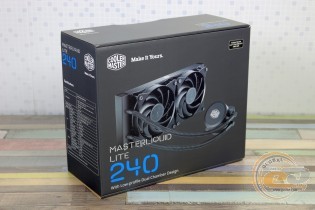

Система охлаждения поставляется в темной картонной коробке средних размеров. На ее сторонах находятся красочные изображения охладителя, перечень его основных достоинств и преимуществ сразу на нескольких языках, включая русский, схема с размерами и технические характеристики.

Cooler Master MASTERLIQUID LITE 240

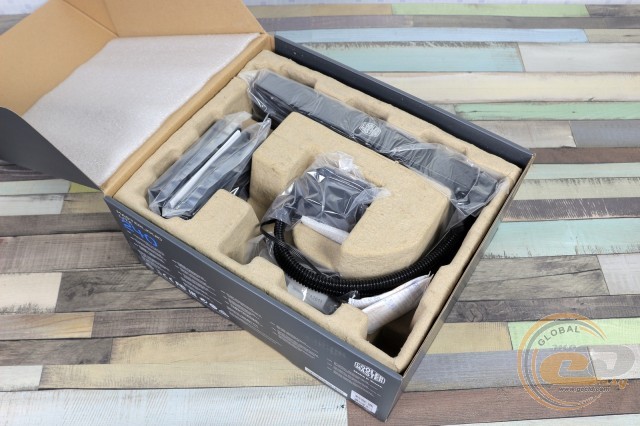

Внутри кулер упакован в крепкий лоток из пористого картона, а все его части и сопутствующие аксессуары обернуты индивидуальными пакетами. Проще говоря, никакие перипетии при транспортировке не должны навредить содержимому упаковки.

Cooler Master MASTERLIQUID LITE 240

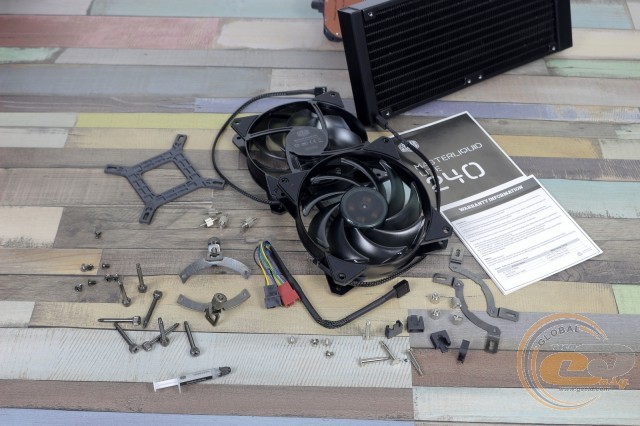

В комплект поставки Cooler Master MASTERLIQUID LITE 240 входит: пластиковая универсальная усилительная пластина с фиксаторами, две пары креплений водоблока, набор крепежных стоек, винтов, втулок, шпилек и гаек, кабель для подключения обоих вентиляторов к одному 4-контактному разъему, термопаста Cooler Master MasterGel (1 г) и пользовательская документация.

Внешний вид и конструкция

Cooler Master MASTERLIQUID LITE 240

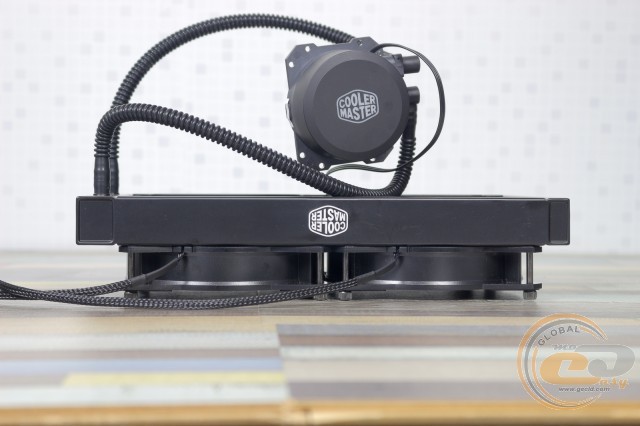

Как и большинство заводских СВО, Cooler Master MASTERLIQUID LITE 240 состоит из уже привычных всем элементов: радиатора с установленными на нем двумя вентиляторами и помпы с водоблоком, соединенными друг с другом шлангами. Система уже заправлена и сразу готова к эксплуатации, она не требует дополнительного обслуживания.

Cooler Master MASTERLIQUID LITE 240

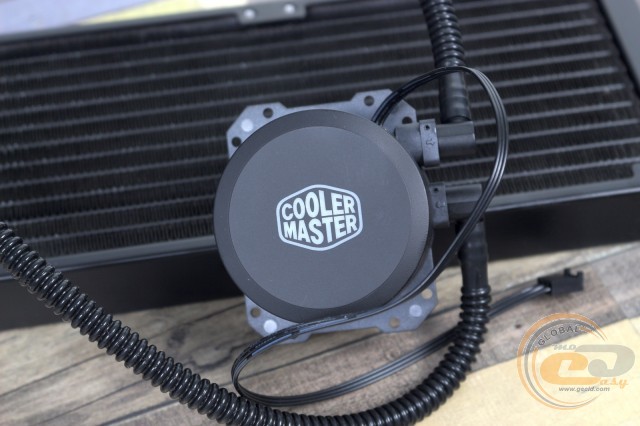

Помпа-водоблок выполнена из пластика и имеет шайбообразную форму. Она украшена логотипом компании с подсветкой. Несмотря на не самые компактные размеры (80,3 х 76 х 42,2 мм), она не конфликтует с модулями ОЗУ и радиаторами подсистемы питания материнских плат.

Cooler Master MASTERLIQUID LITE 240

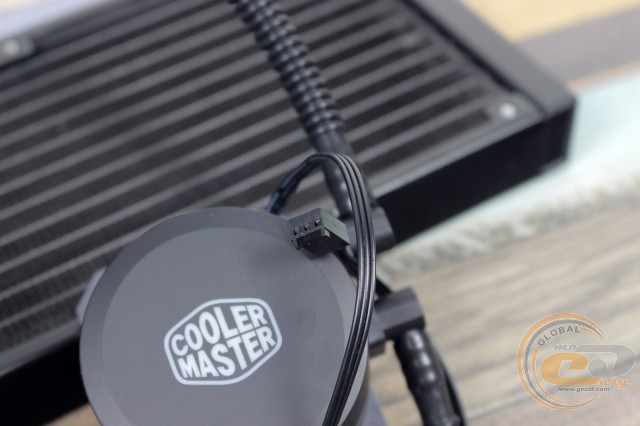

Для подключения используется 34-см 3-контактный кабель без оплетки. Согласно мониторингу, скорость ротора помпы составляет 2200 об/мин, а уровень шума не должен превышать 15 дБА. Заявленное время наработки данного механизма на отказ составляет солидные 70 000 часов или восемь лет непрерывного функционирования.

Cooler Master MASTERLIQUID LITE 240

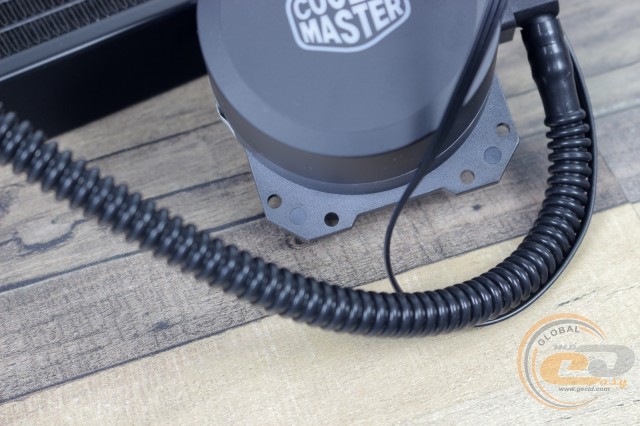

Фитинги со стороны помпы очень легко поворачиваются в своих гнездах и позволяют направить шланги в нужную сторону после установки водоблока на процессор. Сами шланги изготовлены из ПВХ и имеют длину в 330 мм. Они обладают средней жесткостью, но благодаря проволочной оплетке исключены перегибы внутри системного блока.

Cooler Master MASTERLIQUID LITE 240

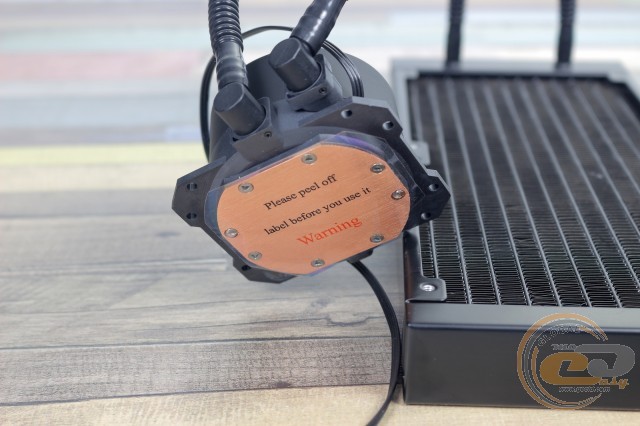

Медное основание водоблока имеет размеры 50 х 58 мм и закреплено восемью винтами, а также изначально закрыто защитной пленкой.

Cooler Master MASTERLIQUID LITE 240

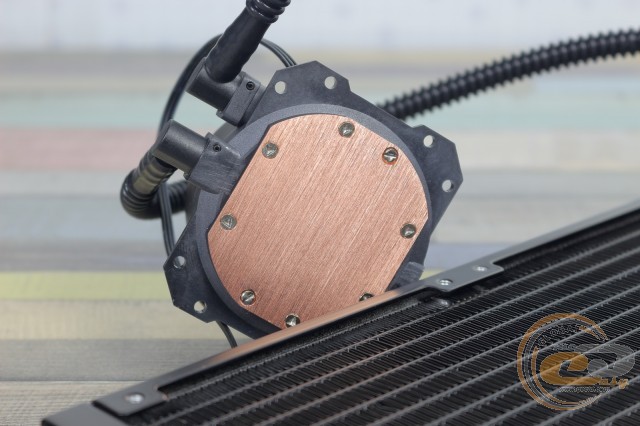

К его ровности нет никаких претензий, но вот до зеркальной поверхности нужно еще шлифовать и шлифовать.

Cooler Master MASTERLIQUID LITE 240

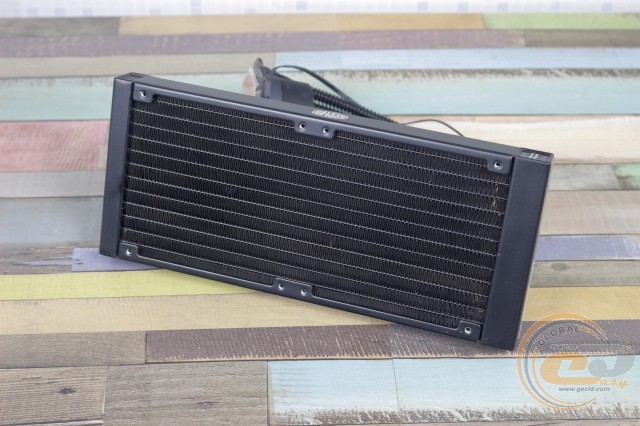

В качестве теплообменника используется алюминиевый радиатор с общими габаритами 120 х 278 х 28 мм. Эти параметры стоит учитывать (особенно второй), чтобы избежать проблем с совместимостью с вашим корпусом. Радиатор состоит из 14 плоских каналов, соединенных между собой гофролентой: толщина перегородок составляет 0,35 мм, а расстояние между пластинами равно в среднем 1,1 мм. Для придания конструкции целостного вида и во избежание окисления он покрыт черной краской.

Стальная крепежная рама поддерживает установку четырех вентиляторов типоразмера 120 мм – двух спереди и двух сзади.

Радиатор, как и помпа, снабжен неразъемными фитингами, на которые напрессованы шланги. Судя по всему, на одной из боковин место заправки запечатано и заклеено наклейкой, повреждение которой ведет к потере гарантии.

Cooler Master MASTERLIQUID LITE 240

Cooler Master MASTERLIQUID LITE 240

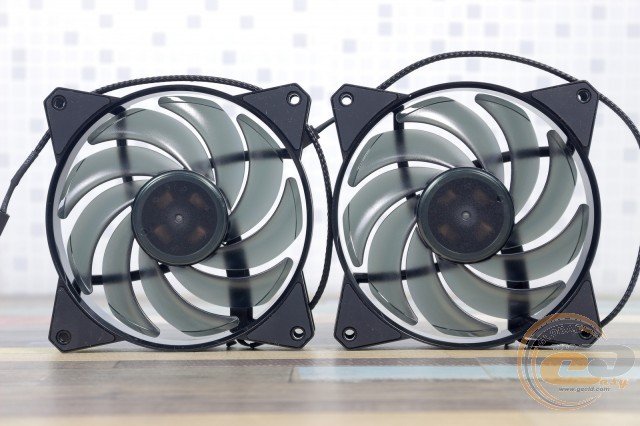

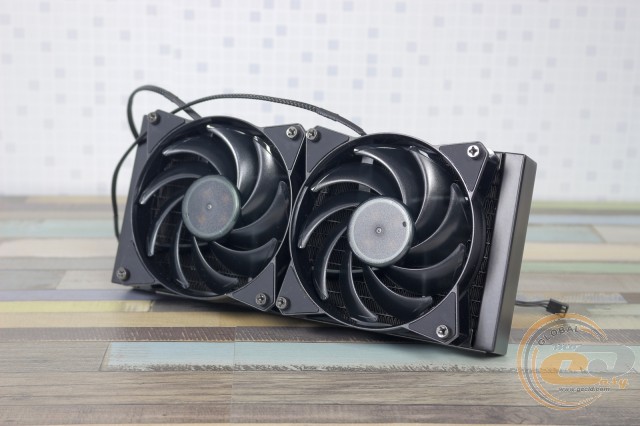

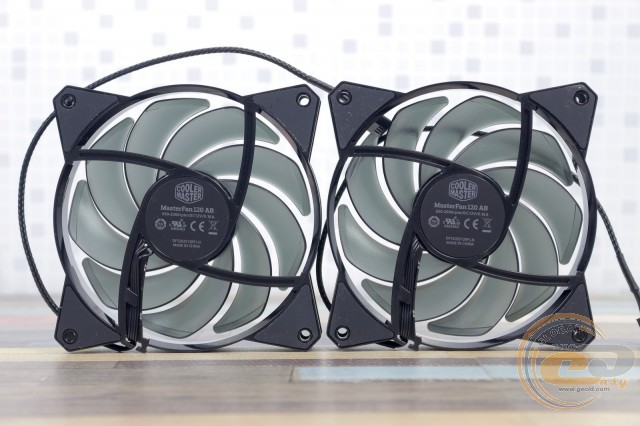

В качестве штатных вентиляторов в комплект Cooler Master MASTERLIQUID LITE 240 входят фирменные 120-мм решения Cooler Master MasterFan 120 AB (DF1202512RFLN) черного цвета. Они имеют девять прозрачных лопастей с оптимизированной формой крыльчатки, а также гладкую внутреннюю поверхность рамы, что позитивным образом влияет на увеличение воздушного потока и уменьшение сопротивления. Заявленный диапазон скоростей вращения составляет 650 – 2000 ± 10% об/мин, управление скоростью реализовано посредством широтно-импульсной модуляции (в нашем случае пропеллеры стартовали на скорости около 780 об/мин). Максимальный воздушный поток для каждого вентилятора заявлен на отметке 66,7 CFM или 113,3 м3/час, статическое давление составляет 2,34 ± 10% мм вод. ст., а уровень шума не должен превышать 30 дБА. Номинальное напряжение составляет 12 В, а потребляемый ток − 0,16 А. Таким образом, максимальная потребляемая мощность достигает всего 1,92 Вт. Аббревиатура «RFL» в маркировке может указывать на применение улучшенного подшипника скольжения с нарезкой – rifle bearing. При этом срок наработки на отказ заявлен на уровне 160 000 часов или впечатляющие 18 лет непрерывной работы.

Cooler Master MASTERLIQUID LITE 240

Cooler Master MASTERLIQUID LITE 240

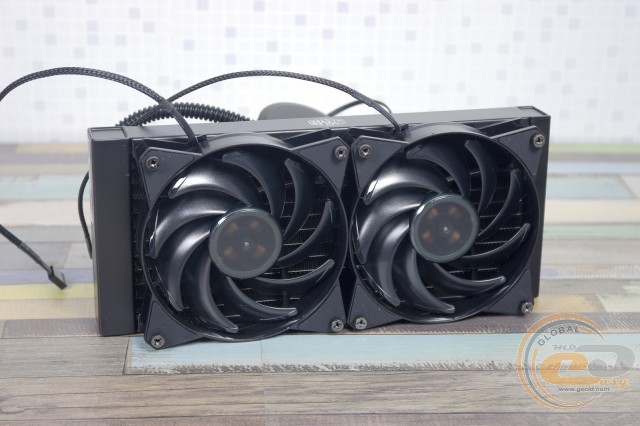

Крепление вентиляторов к радиатору осуществляется с помощью комплектных длинных винтов с накатанной головкой, а на углах с обеих сторон предусмотрены антивибрационные вставки.

Cooler Master MASTERLIQUID LITE 240

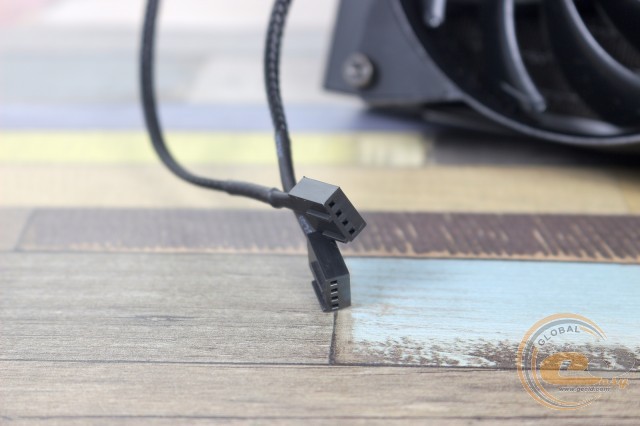

Для подключения применяются 4-контактные кабели в оплетке длиной 31 см. Увеличить последний показатель, а также синхронизировать работу обеих вертушек можно используя комплектный Y-образный кабель, который позволяет подключить их к одному разъему на системной плате.

Процесс установки

Cooler Master MASTERLIQUID LITE 240 можно установить на любой современный процессор Intel или AMD, а сама процедура подробно описана в комплектном руководстве пользователи (можно скачать его электронную версию). Хотя мы абсолютно уверены, что все наши читатели легко справятся с данной задачей, но все же проведем эту процедуру на примере традиционных стендовых платформ AMD Socket AM3+ и Intel Socket LGA1155.

Cooler Master MASTERLIQUID LITE 240 Cooler Master MASTERLIQUID LITE 240

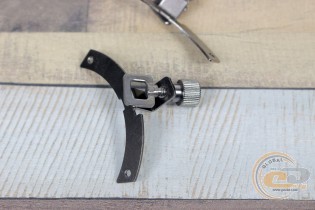

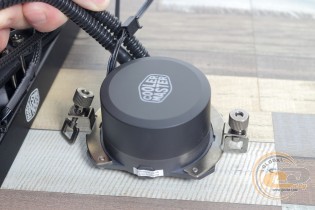

В первом случае нужно выбрать соответствующее крепление водоблока. Далее размещаем обе металлические пластины по бокам основания и фиксируем каждую двумя винтами.

Cooler Master MASTERLIQUID LITE 240 Cooler Master MASTERLIQUID LITE 240

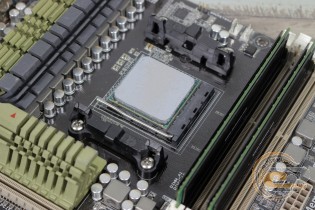

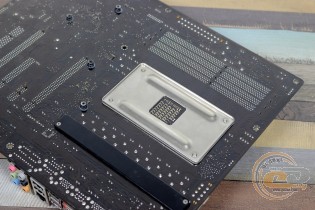

Поскольку на платформе AMD уже установлены «уши», за которые цепляется скоба с проушинами, то обойдемся стандартной усилительной пластиной, предустановленной на системной плате.

Cooler Master MASTERLIQUID LITE 240 Cooler Master MASTERLIQUID LITE 240

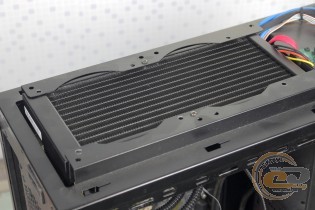

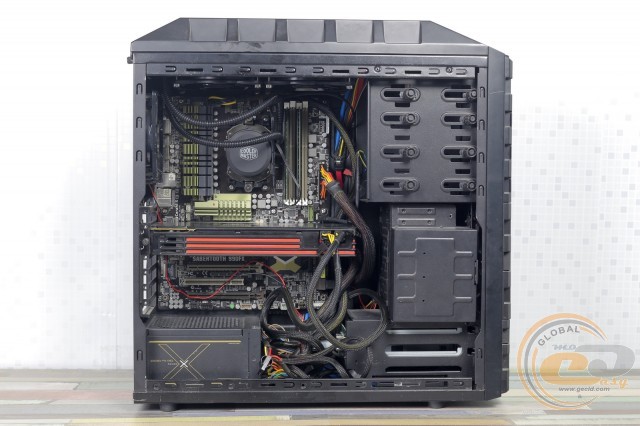

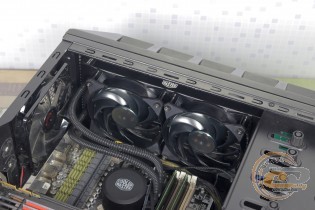

Перед установкой водоблока на CPU желательно закрепить радиатор СВО в корпус ПК и проверить, хватает ли длины шлангов. В нашем случае Cooler Master MASTERLIQUID LITE 240 была легко размещена на верхней стенке корпуса Enermax Hoplite ECA 3220 и ориентирована на выдув воздуха из системы. Для этого мы воспользовались винтами из комплекта поставки.

Cooler Master MASTERLIQUID LITE 240

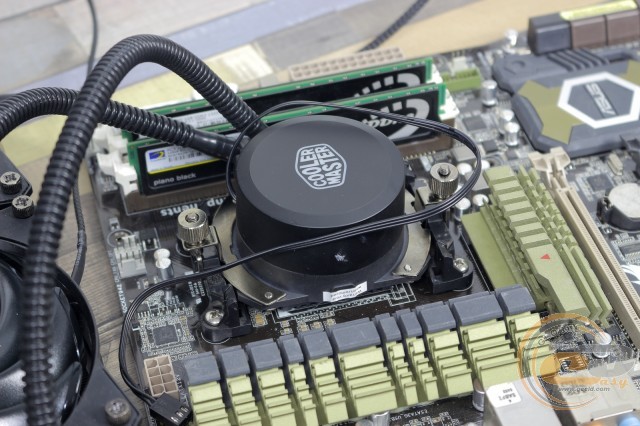

Следом наносим тонким слоем термопасту на крышку процессора и помещаем поверх водоблок, попутно не забыв снять защитную пленку с основания. Затем по очереди затягиваем гайки с накатанной головкой, без использования какого-либо инструмента.

Cooler Master MASTERLIQUID LITE 240

Завершающим действием является подключение вентиляторов и помпы к соответствующим разъемам на системной плате.
