Обзор процессорной системы водяного охлаждения Cooler Master MasterLiquid ML360P Silver Edition: вместо ветра
29-01-2020
Не секрет, что из-за сложности конструкции СВО является сравнительно дорогим устройством. В свое время мы уже исследовали целесообразность выбора между «водой» и «воздухом», и сегодня у нас появился очередной повод поэкспериментировать.
Но начнем с экономической части вопроса. Возьмем, к примеру, восьмиядерный процессор Intel Core i7-9700K с номинальной частотой 3,6 ГГц и динамическим разгоном до 4,9 ГГц. Для его охлаждения можно использовать как топовый be quiet! Dark Rock Pro ценой свыше $100, так и популярное решение поменьше, например, Cooler Master Hyper 212 RGB Black Edition за менее чем $50. Нет сомнения, что оба справятся с данным CPU в номинале. Но отличие все же будет в рабочих частотах при разгоне, и, как следствие, в производительности. То есть каждые следующие 100-200 МГц будут стоить несколько десятков «зеленых». И чем больше разгон, тем дороже (в расчете на прибавку МГц) обойдется последующее поднятие частоты.
Поэтому, если цель получить оптимальное соотношение цены и возможности, да и корпус достаточно широк, то лучше взять проверенную временем воздушную «башню». Но для тех, кто хочет выжать максимум из своего процессора и использовать его по полной в повседневных задача, лучше посмотреть в сторону водянок, которые закономерно окажутся дороже. Пример тому – обозреваемая СВО Cooler Master MasterLiquid ML360P Silver Edition.
Спецификация
Модель |
Cooler Master MasterLiquid ML360P Silver Edition |
Поддержка процессорных разъемов |
AMD Socket FM1 / FM2 / FM2+ / AM2 / AM2+ / AM3 / AM3+ / AM4 / TR4 Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066 |
Материал основания |
Медь |
Термоинтерфейс |
Термопаста в шприце |
Радиатор |
|
Материал |
Алюминий |
Размеры (официальные / измеренные вручную), мм |
394 х 119 х 27,2 / 400 х 119 х 28 |
Водяной блок |
|
Размеры (официальные / измеренные вручную), мм |
82,9 х 72 х 52,9 / 72 х 72 х 51 |
Напряжение питания, В |
12 |
Энергопотребление (LED), Вт |
1,3 (2,0) |
Скорость работы насоса, об/мин (по данным мониторинга) |
2500 |
Время наработки на отказ (MTTF), ч |
70 000 |
LED-подсветка |
ARGB |
Размеры основания, мм |
61 x 55 |
Длина кабеля питания (LED), см |
30 (30) |
Уровень шума, дБА |
<15 |
Вентиляторы |
|
Модель |
DF-36002512RFMF |
Размеры, мм |
360 х 120 х 25 (3 x 120-мм в общем корпусе) |
Поддержка ШИМ-регулировки скорости вращения лопастей |
Есть |
LED-подсветка |
ARGB |
Напряжение питания, В |
до 12 |
Потребляемый ток (LED), А |
0,32 (1,2) |
Энергопотребление (LED), Вт |
3,84 (7,2) |
Скорость вращения, об/мин |
650 – 1800 |
Уровень шума, дБА |
8 – 30 |
Максимальный воздушный поток, м3/час (CFM) |
76,5 ± 10% (45 ± 10%) |
Статическое давление, мм вод. ст. |
1,58 ± 10% |
Время наработки на отказ (MTTF), ч |
160 000 |
Разъем питания |
4-контактный |
Длина кабеля питания (LED), см |
40 (60) |
Сайт производителя |
Упаковка и комплектация

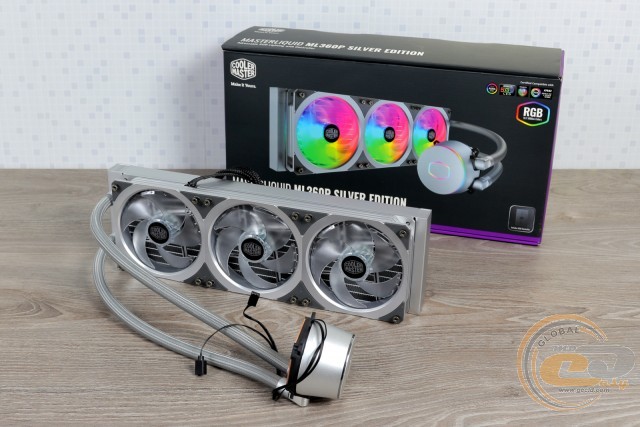

Яркая упаковка в привычных тонах сообщает все «за» покупки такого устройства, а также его технические характеристики.
Комплектация включает в себя:
- универсальную пластину для платформы Intel;
- крепления водоблока для разных платформ;
- набор крепежных стоек, винтов и гаек;
- кабели и перемычки для синхронизации подсветки;
- контроллер управления свечением и кабель для его питания;
- бумажную документацию.
Внешний вид и конструкция

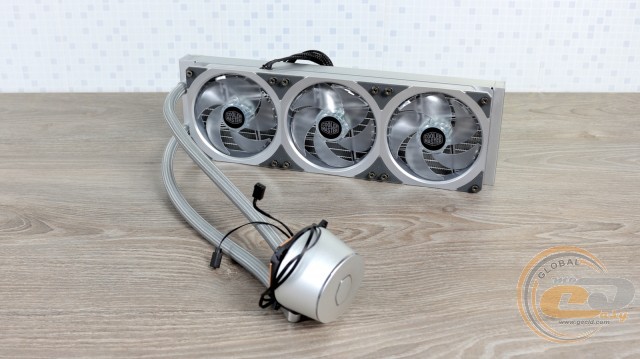

Водоблок Cooler Master MasterLiquid ML360P Silver Edition соединен с радиатором парой 40-см резиновых шлангов в тканевой оплетке.

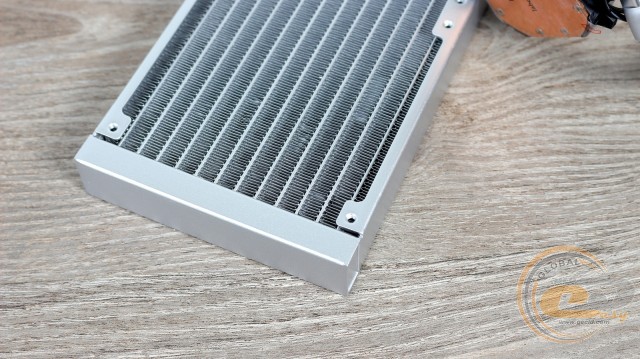

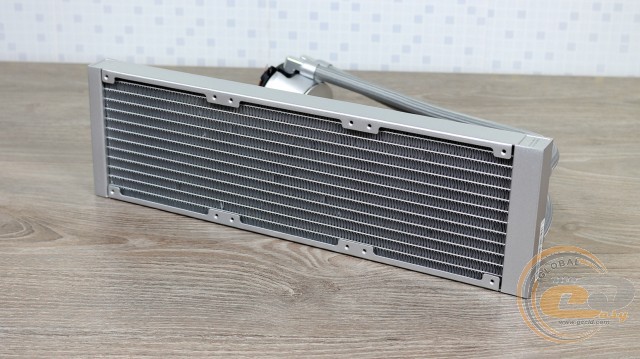

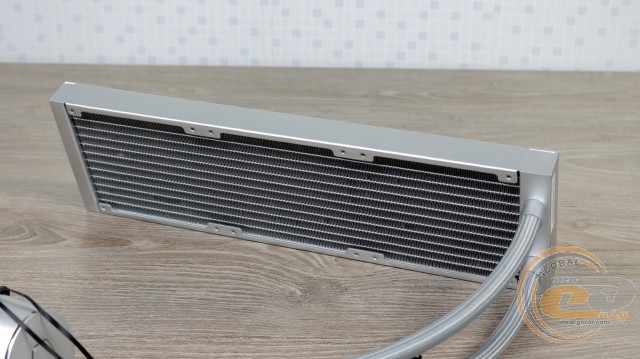

Самый крупный элемент конструкции изготовлен из алюминия и имеет внушительные размеры – 400 х 119 х 28 мм. Для циркуляции хладогена внутри него используются 14 плоских каналов, соединенных лентой для увеличения площади теплоотдачи. Толщина последней составляет 0,35 мм, а расстояние между изгибами равно 1,1 мм. В итоге получаем плотность на уровне 20 пластин/дюйм.
В целом конструкция вполне привычная за исключением цвета. Целостный серебристый окрас радиатора и трубок выделяет СЖО на фоне множества более массовых решений в черном.
Если один торец вообще не представляет интереса...

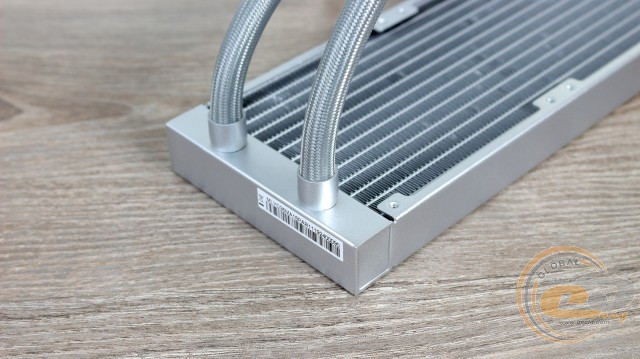

…то второй может похвастать наклейкой с серийником и парой фитингов с выходными шлангами. Здесь же под гарантийной наклейкой предусмотрен лючок для замены жидкости.

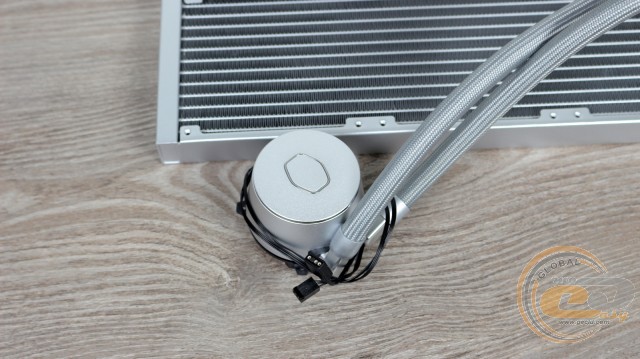

Водоблок также окрашен в тон остальной конструкции и использует лаконичное оформление. Из декораций – светящаяся вставка в виде фирменного логотипа Cooler Master и по контуру элемента. Конструкция получилась весьма компактной: 72 x 72 x 51 мм. Поэтому имеем отличную совместимость с околосокетными элементами, в том числе благодаря вращающимся Г-образным фитингам.
Внутри применяется низкопрофильный двухкамерный насос, более эффективный чем однокамерные решения. Скорость его работы не указана (мы намеряли 2500 об/мин), но она определенно фиксирована, ведь для питания используется 3-контактный коннектор. Время наработки данного элемента на отказ составляет 70 000 часов, что не является рекордным показателем. Зато радует небольшое энергопотребление (1,3 Вт) и уровень шума (<15 дБА).

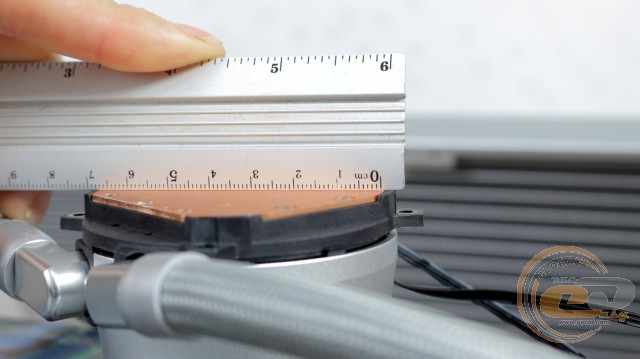

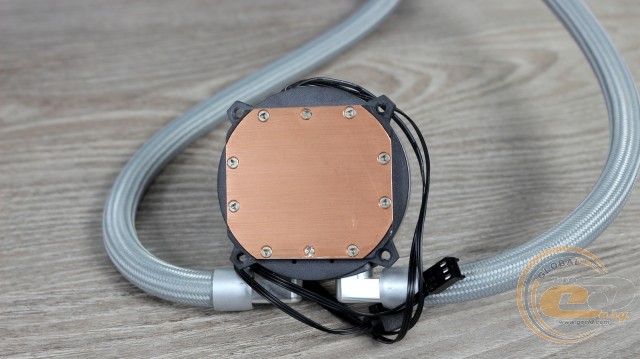

С обратной стороны имеем довольно большое основание (61 x 55 мм), характерное для такого рода устройств.
И хотя размеры действительно немаленькие, но все же полностью покрыть теплораспределительную крышку процессоров AMD Socket TR4 с габаритами 46 х 68 мм не получится.

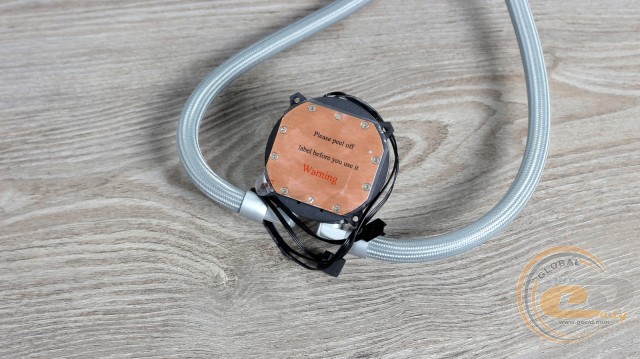

Под защитной пленкой скрывается медная поверхность, без никелирования и с явными следами шлифовки. В случае с СВО производители обычно не заморачиваются с зеркальной полировкой основания.
Зато ровная плоскость обеспечит хороший прижим с минимальными зазорами, что гораздо важнее.
Еще одна неотъемлемая составляющая жидкостных охладителей – вентиляторы. Обычно они представлены одной – тремя моделями привычного формата 120 либо 140 мм. В данном же случае производитель обошелся решением 3-в-1.

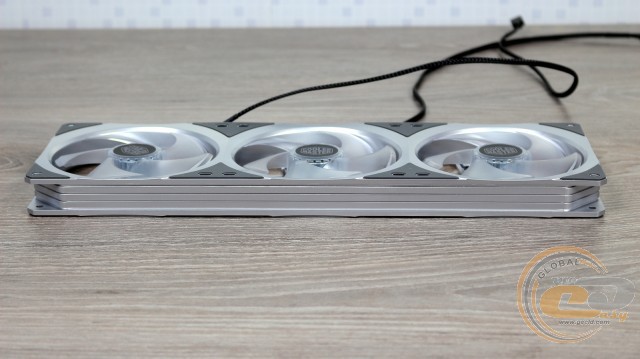

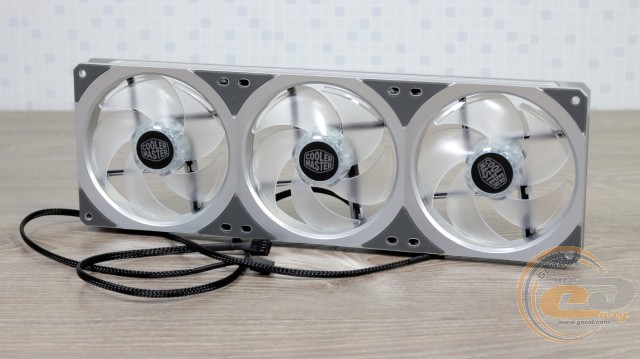

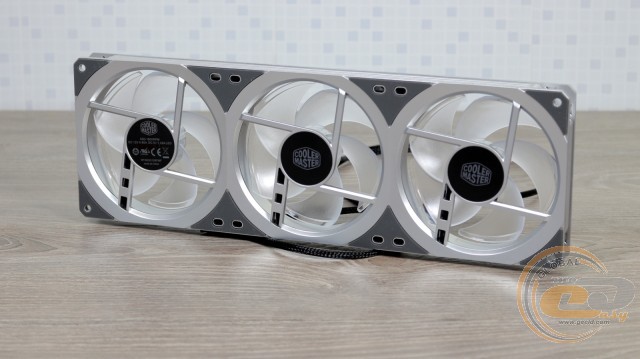

Полученная конструкция серебристого цвета имеет размеры около 360 х 120 мм и фактически состоит из трех 120-мм вертушек в одном общем корпусе.

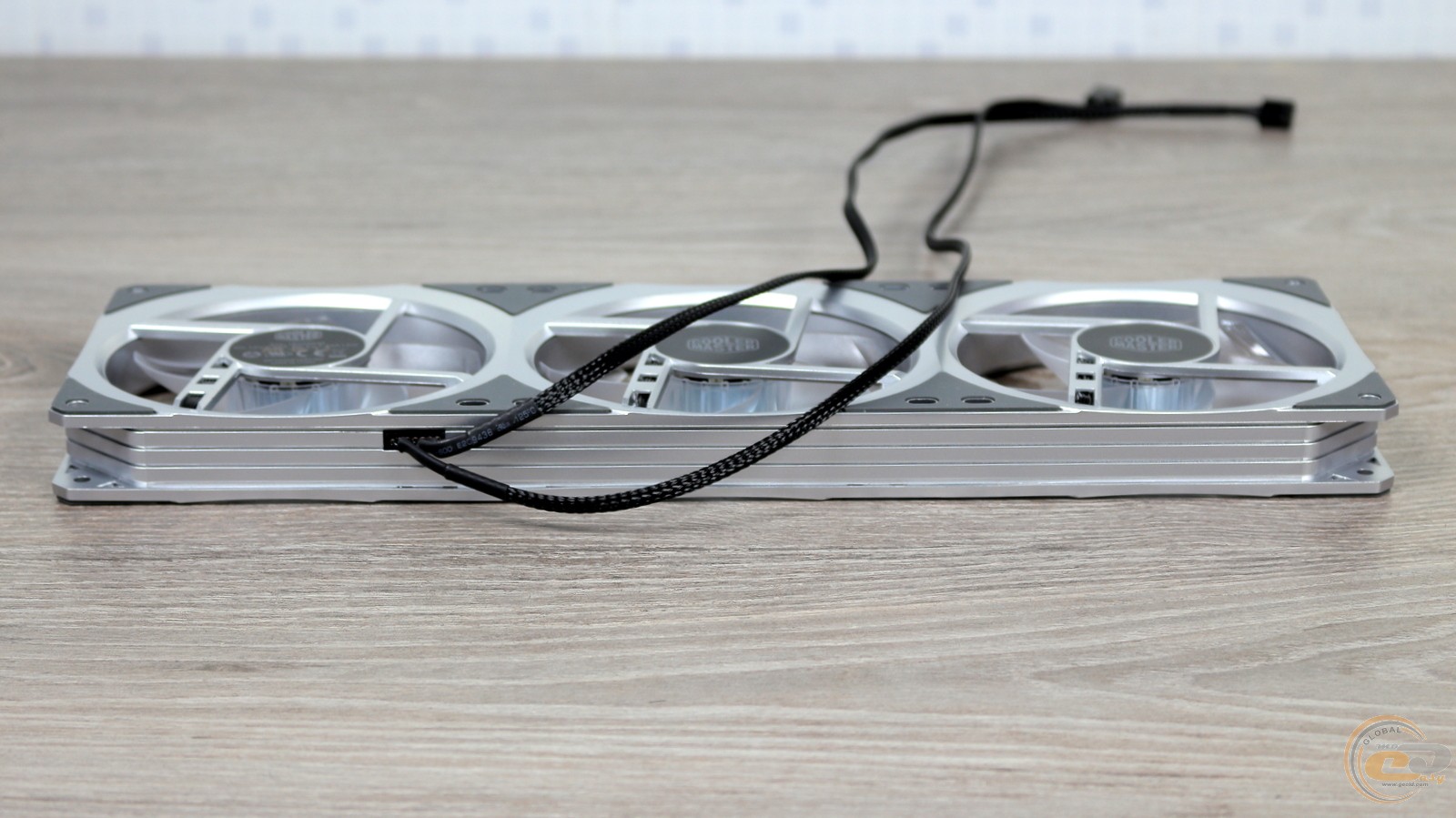

На практике это выливается в простоту ее монтажа и наличие всего пары выходных проводов: для подачи питания и управления RGB-подсветкой. А вот с выходом из строя одного пропеллера (по истечении гарантии) придется полностью заменить всю тройку либо довольствоваться двухвентиляторным охлаждением.

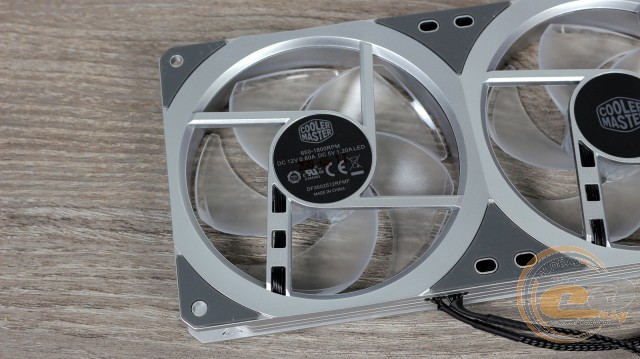

Тип используемых подшипников не указан. Время их наработки на отказ порядка 160 000 часов косвенно говорит о применении весьма надежных элементов, а не привычной бюджетной втулки.
Скорость вращения лопастей находится в диапазоне от 650 до 1800 об/мин, что должно обеспечить сравнительно комфортный шумовой фон даже при максимальной частоте.

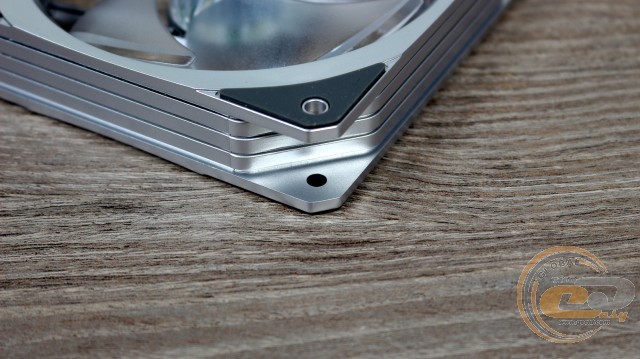

Еще одна приятная особенность – наличие антивибрационных прокладок с обеих сторон по контуру каждого 120-мм элемента.

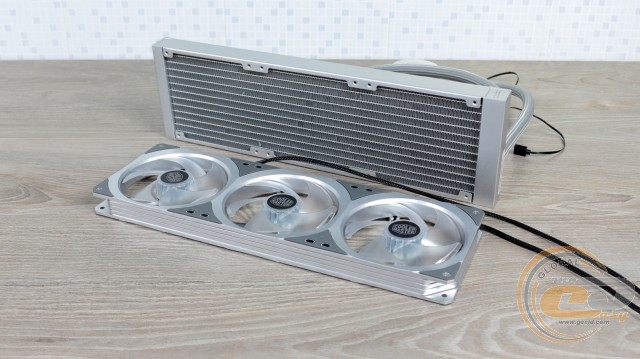

Для подсоединения вентиляторов к радиатору в комплекте предусмотрены длинные винты с фигурными головками. Никаких трудностей данная процедура не вызовет.
Процесс установки
Впрочем, как и сам процесс установки. Cooler Master MasterLiquid ML360P Silver Edition совместим с целым рядом платформ от Intel (включая легендарный Socket LGA775) и AMD (помимо «офисного» Socket AM1). Последовательность монтажа описана в комплектном бумажном руководстве, и данной информации вполне достаточно для выполнения работ.

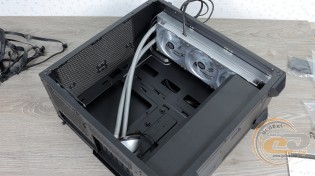

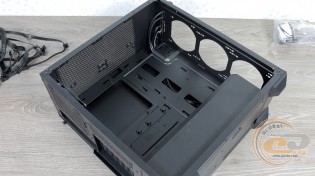

Трехсекционная СВО поместится не в каждый корпус, что обязательно следует учесть. К примеру, мы использовали решение Cooler Master MasterBox MB510L, где такой охладитель можно закрепить лишь на передней панели, но эффективнее он будет работать на верхней.

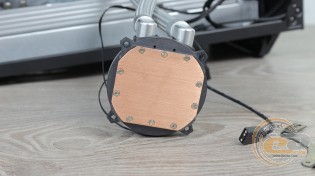

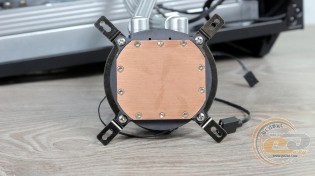

Подготовка водоблока состоит из фиксации на нем необходимого крепления под нужную платформу. Винты есть в наличии, а вот фигурной отверткой придется запастись самостоятельно.
В случае с платформами Intel Socket LGA775 / LGA115X / LGA1366 используем комплектную усилительную пластину. По ее углам устанавливаем шпильки и пластиковые фиксаторы, а затем монтируем полученную конструкцию на материнскую плату. Нанизали стойки с лицевой стороны? Отлично! Переходим к корпусу.
После установки материнской платы в корпус наносим на процессор термопасту, фиксируем водоблок и подключаем четыре в меру длинных кабеля: по паре для питания вертушек и насоса (40 и 30 см) и еще два для организации их подсветки (60 и 30 см).
Если у покупателя найдутся деньги на не самую доступную СВО, тогда и материнская плата наверняка будет обладать технологией синхронизации подсветки. Если же это не так, то время задействовать комплектный контроллер с магнитным креплением и питанием через SATA-разъем. Он позволяет задать тон свечению при помощи четырех кнопок на корпусе, чем мы и воспользовались. Система выглядит ярко и оригинально вместе с материнской платой и модулями ОЗУ в аналогичной цветовой тональности. Подсветка вертушек и водоблока радует глаза, но вот тонировка боковины в таком случае кажется лишней.
И, конечно же, не забываем об отличной совместимости с модулями памяти любой высоты – то, чего так не хватает при использовании топовых воздушных охладителей.
Тестирование
Для тестирования процессорной системы охлаждения Cooler Master MasterLiquid ML360P Silver Edition использовалось следующее оборудование:
Процессор |
Intel Core i7-9700K @ 4,8 ГГц, 1,47 В (Socket LGA1151, 3,6 ГГц, 95 Вт TDP) |
Материнская плата |
ASUS ROG STRIX Z370-F GAMING (Intel Z370, Socket LGA1151, DDR4, ATX) |
Оперативная память |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Видеокарта |
Palit GeForce RTX 2060 GamingPro (PA-RTX2060-GamingPro 6G) |
SSD |
PATRIOT P200 1TB P200S1TB25 |
Блок питания |
be quiet! PURE POWER 11 700W |
Корпус |
Cooler Master MasterBox MB510L (1 x 120-мм вентилятор) |

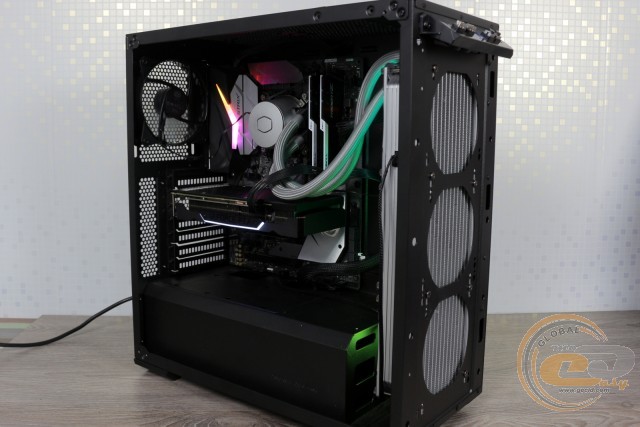

Выше мы уже упоминали об использовании корпуса Cooler Master MasterBox MB510L с размещением СВО на передней панели. Для повышения эффективности тыльную вертушку мы развернули. Таким образом свежий воздух захватывается сзади и выводится тремя пропеллерами водянки через переднюю панель, которую мы сняли из-за слабой продуваемости. В аналогичных условиях тестировались все процессорные кулеры. Правда, при использовании воздушных охладителей тыльную вертушку возвращали в обычное положение для выдува нагретого воздуха из корпуса.

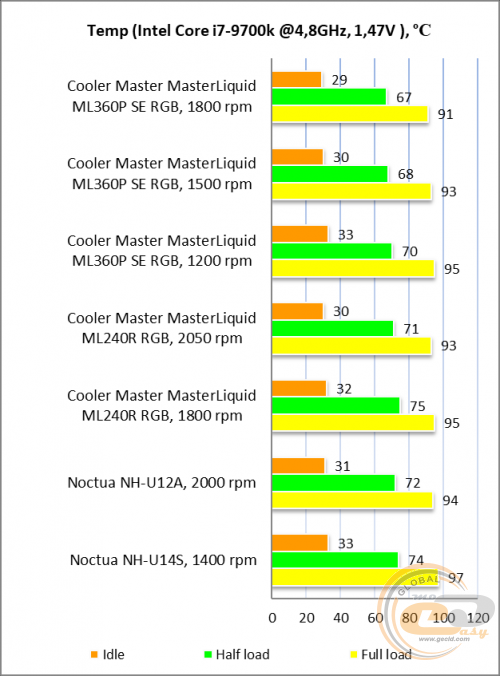

Процессор Intel Core i7-9700K во время теста работал в режиме авторазгона TPU II, выполненного через BIOS: на частоте 4,8 ГГц при напряжении 1,47 В. Нагрузка создавалась при помощи стресс-теста AIDA FPU.
В случае с Cooler Master MasterLiquid ML360P Silver Edition при частоте вращения вертушек 1000 об/мин было так тихо, что можно было расслышать работу насоса внутри водоблока. Но, увы, местами мониторинг фиксировал троттлинг. Зато при 1200 об/мин пропуска тактов уже не было, а вентиляторы все еще работали тихо. Отыграть еще пару градусов помогли более быстрые режимы. Например, при 1500 об/мин нагрев снижается с 95°С до 93°С, а кулер работает достаточно тихо. Максимальные же 1800 об/мин обеспечивают еще 2-градусное преимущество, но шум уже повышается до отметки выше среднего.
Оппонентам справится с таким разгоном было еще сложнее. Так, двухсекционная СВО Cooler Master MASTERLIQUID ML240R RGB оказалась достаточно эффективной только при частоте вращения вертушек 1800 об/мин. Такая работа сопровождалась довольно заметным уровнем шума, не говоря о еще более громких 2050 об/мин.
Топовое воздушное охлаждение в данном случае также оказалось не самым эффективным. Двухвентиляторный кулер Noctua NH-U12A с семью тепловыми трубками нам пришлось раскручивать до максимальных 2000 об/мин. А некогда флагманскому Noctua NH-U14S максимальных 1400 об/мин комплектного 140-мм вентилятора не хватило для получения показателей с хотя бы малейшим температурным запасом.
Поэтому при максимальном разгоне процессоров уровня Intel Core i7-9700K и выше трехсекционные СВО уровня Cooler Master MasterLiquid ML360P Silver Edition видятся самыми оптимальными с точки зрения соотношения производительности и уровня шума. Но для эффективной их работы придется хорошенько поискать корпус, способный приютить столь габаритные устройства.
Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.
Итоги
Система водяного охлаждения Cooler Master MasterLiquid ML360P Silver Edition сочетает в себе классический подход и ряд инноваций. 360-мм радиатор, шланги и водоблок получили весьма привычную конструкцию и материалы. А непривычный серебристый окрас делает новинку заметной даже до включения подсветки. Со свечением здесь также все хорошо: кромешную тьму разбавят вертушки, логотип производителя и кольцо по контуру водоблока. Все это можно синхронизировать с остальной системой либо засветить отдельно при помощи комплектного контроллера.
По-настоящему оригинальным стало выполнение вентиляторов единственным сплошным блоком. Это упростило монтаж и уменьшило количество выходных кабелей с шести до двух. Но в случае послегарантийной поломки даже одной вертушки, замене подлежат все три. Их заявленное время наработки на отказ составляет целых 160 000 часов. Это косвенно говорит о применении надежных внутренних подшипников, тип которых производитель не указывает.
Так зачем же нужны трехсекционные водянки уровня Cooler Master MasterLiquid ML360P Silver Edition стоимостью более $150? Не лучше ли за эти деньги купить топовый воздушный кулер? Как показало практическое тестирование, габаритная новинка охладила разогнанный до 4,8 ГГц восьмиядерный Intel Core i7-9700K эффективнее флагманских «башен» либо с заметно более низким уровнем шума. И, конечно же, она обеспечила отличную совместимость с высокими модулями ОЗУ. Для достижения столь высокой производительности 360-мм СВО лучше разместить на верхней панели, которая обычно очень хорошо продувается. Хотя для этого придется поискать подходящий корпус. Но если желаете выжать максимум из купленного «камня», не прибегая к экспериментам с азотом, то протестированное решение вполне подойдет на эту роль.
Преимущества:
- оригинальный дизайн в серебристых тонах;
- LED-подсветка вертушек и водоблока с возможностью синхронизации;
- комплектный контроллер управления свечением;
- высокая эффективность даже на пониженных скоростях работы;
- совместимость с многими актуальными и устаревшими платформами;
- применение вентиляторов с большим ресурсом (160 000 часов) и ШИМ-регулировкой;
- в меру тихая работа почти на всем диапазоне вращения;
- простота установки.
Особенности:
- хорошая совместимость с габаритными комплектующими в системе;
- все вентиляторы выполнены единым блоком.
Автор: Олесь Пахолок
Выражаем благодарность компании Cooler Master Co., Ltd. за предоставленную для тестирования СВО.
