Обзор процессорной системы охлаждения Cooler Master Vortex Plus

Очень часто рядовой покупатель, а тем более оверклокер, приобретая систему на базе корпуса для HTPC, сталкивается с проблемой охлаждения своего процессора. Причиной этого является то, что штатные кулера или не дают той производительности, которая требуется, или обеспечивают большой шум. Каждый пользователь, независимо от его потребностей, старается подобрать такую систему охлаждения, которая имела бы хорошую производительность и умеренно-тихий режим работы. Таким образом, каждый производитель старается удивить более новыми и современными достижениями в области охлаждения. В связи с этим, сегодня у нас пойдет речь о низкопрофильном кулере Vortex Plus от компании Cooler Master.

Производитель Cooler Master в описании кулера указывает, что он обладает «большой эффективностью охлаждения и при этом имеет компактные размеры». Насчет компактных размеров мы согласимся сразу, а вот что касается большой эффективности охлаждения –это мы проверим на тестах.

Спецификация

Модель	Cooler Master Vortex Plus (RR-VTPS-28PK-R1)
Поддержка процессорных разъемов	Intel Socket LGA1366/1156/1155/775 AMD Socket AM3/AM2/940/939/754
Материал радиатора	Алюминиевые рёбра + 4 медные тепловые трубки с прямым контактом
Размеры радиатора, мм	116 x 100 x 84
Количество вентиляторов	1
Размеры вентиляторов, мм	92 x 92 x 25
Напряжение питания, В	12
Скорость вращения вентиляторов, об/мин	800 – 2800
Воздушный поток, м3/ч	15,7 – 54,8
Воздушное давление, мм H2O	0,35 – 4,27
Уровень шума, дБ	17 – 35
Тип подшипника	Долговечный подшипник скольжения (Long life sleeve bearing)
Разъем питания	4-контактный
Ресурс, часов	40 000
Термоинтерфейс	Cooler Master
Вес (с вентилятором), гр.	445
Сайт производителя	http://www.coolermaster.ru/

Упаковка

Производитель решил не изобретать велосипед и ограничился таким же дизайном упаковки, как и у Cooler Master Hyper 212 Plus, разместив на фронтальной части кулер в полную величину.

На обратной стороне компания Cooler Master расположила описание основных достоинств кулера с их визуальным изображением:

• Компактные размеры, подходит для корпусов HTPC и LANbox.
• Универсальные крепления для разъемов Intel LGA1366/1156/1155/775 и AMD AM3/AM2/940/939/754.
• 4 тепловые трубки, прилегающие непосредственно к зоне тепловыделения.
• Регулировка скорости вращения вентилятора осуществляется с помощью ШИМ (PWM).

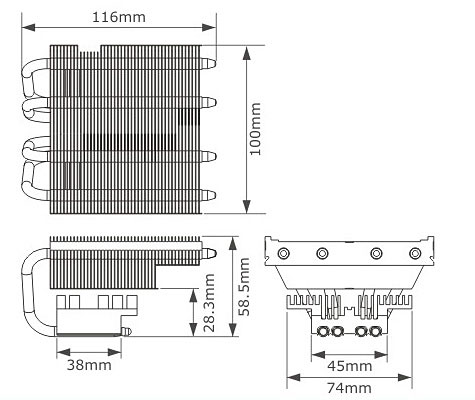

В нижней части обратной стороны поместилась схема с размерами радиатора.

На одной из торцевых сторон производитель в форме таблицы разместил спецификацию кулера Cooler Master Vortex Plus.

На противоположной торцевой стороне кроме информации для поставщиков и перевозчиков, разместилась надпись на разных языках, в том числе и на русском. Она гласит: «Охладитель ЦПУ. С дополнительной информацией можно ознакомиться на нашем веб-сайте», но информацию о веб-сайте производителя мы сумели найти лишь на стороне со спецификацией кулера. Она расположилась в самом низу.

Комплектация кулера Cooler Master Vortex Plus

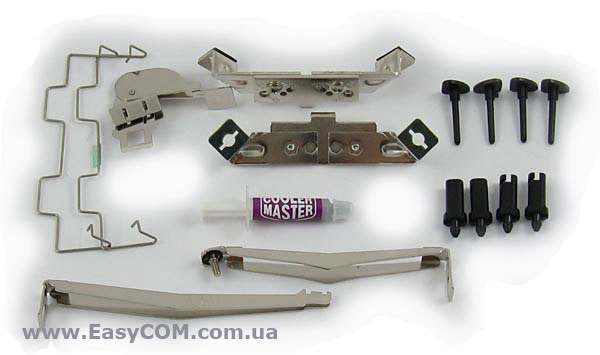

В комплект поставки входит:

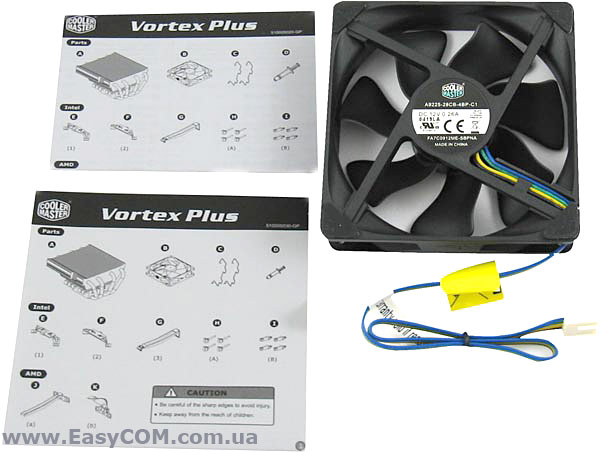

• Набор креплений для процессорных разъемов Intel и AMD;
• Шприц с термопастой от компании Cooler Master;
• 92 мм вентилятор с 4-контактным PWM-питанием;
• Две проволочные скобы для установки вентилятора;
• Радиатор кулера;
• Руководство пользователя.

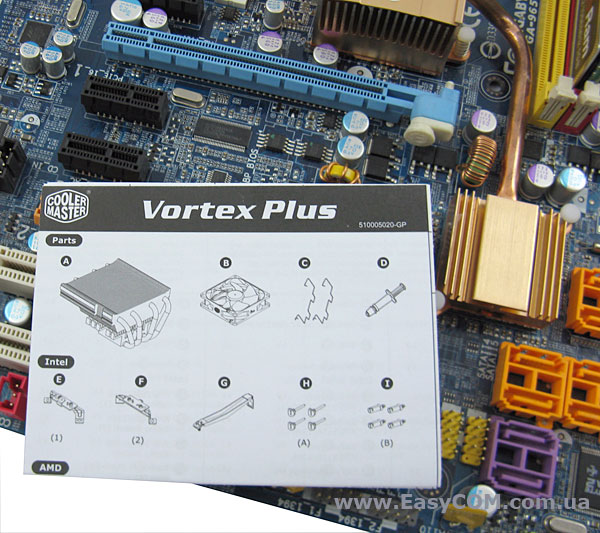

В руководстве очень доступно описана установка кулера для разъемов Intel и AMD с пошаговым изложением, так что трудностей при монтаже быть не должно.

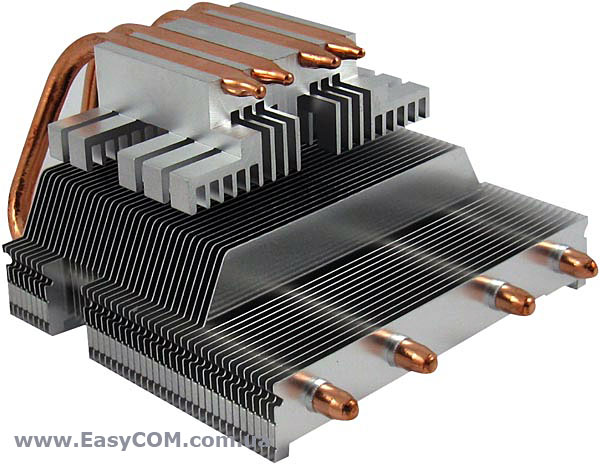

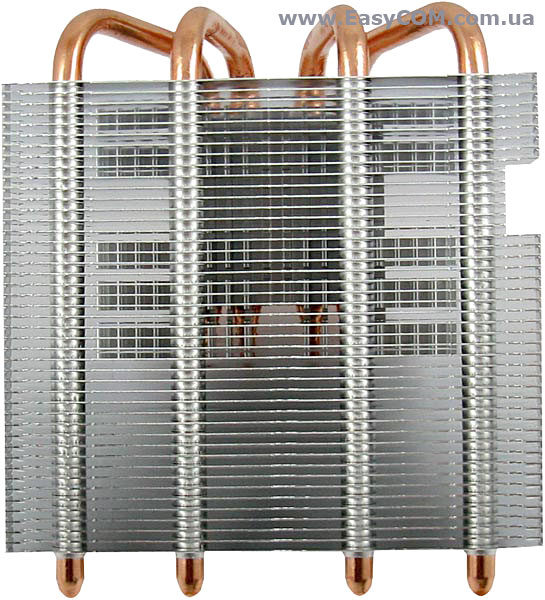

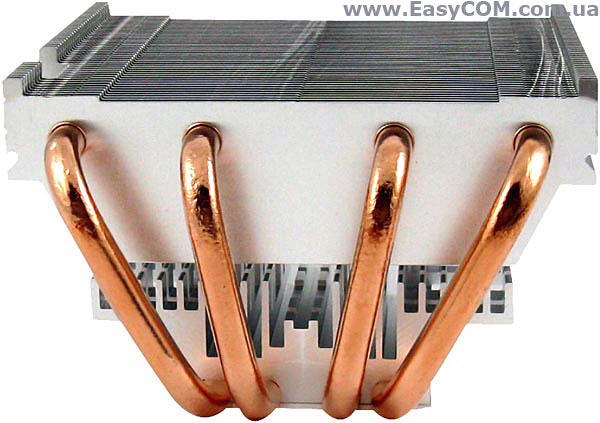

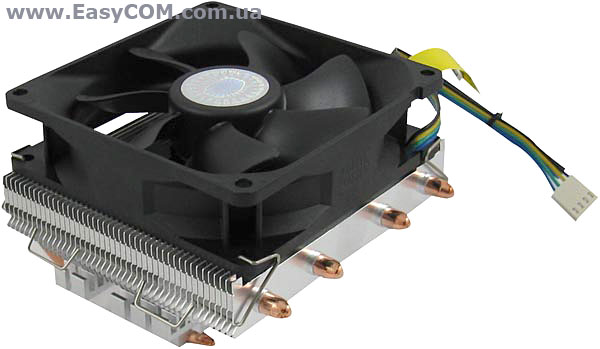

Медные трубки, в количестве 4 штуки, имеют С-образную форму и проходят через весь радиатор, что будет способствовать большей производительности в охлаждении. Радиатор состоит из алюминия, что придает ему легкость и обеспечивает достаточную производительность.

Линейные размеры кулера составляют 116 x 100 x 84 мм без вентилятора и 116 x 100 x 105 мм c ним. Основание имеет прямоугольную форму, 38 х 45мм, что обеспечит полное соприкосновение с теплораспределительной крышкой всех актуальных процессоров Intel и AMD.

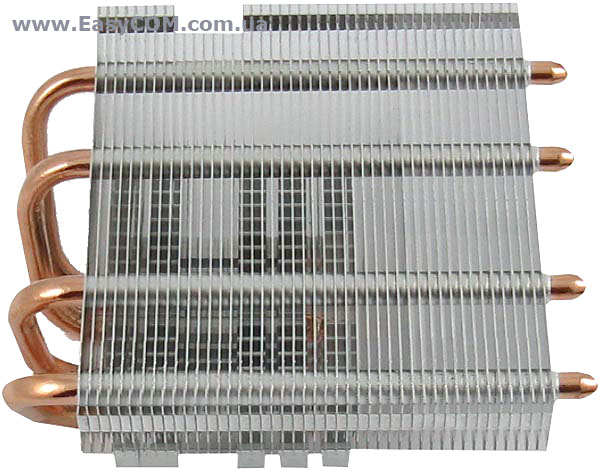

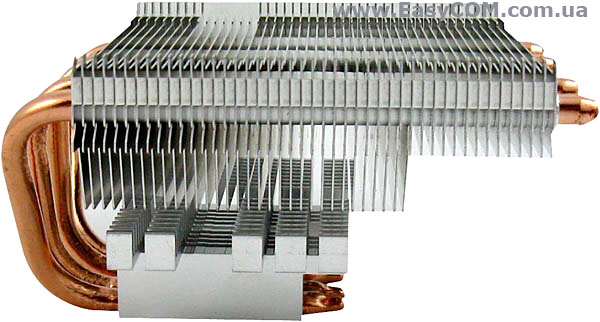

Пластины кулера имеют прямую форму с вырезами для монтажа вентилятора. Возможность установки второго вентилятора на кулер Cooler Master Vortex Plus отсутствует, но это оправданно малыми размерами системы охлаждения.

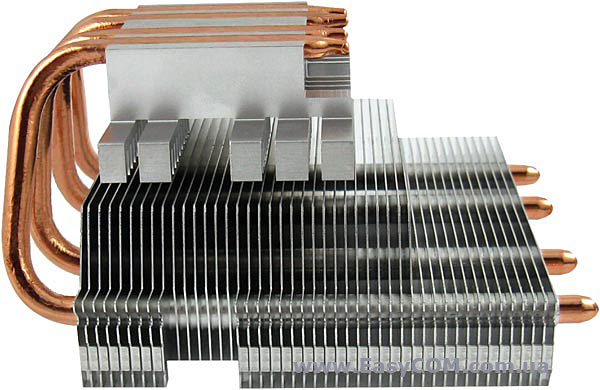

Основание кулера также имеет свой радиатор, который больше служит как декоративный элемент, т.к. в процессе охлаждения может сыграть лишь очень небольшую роль.

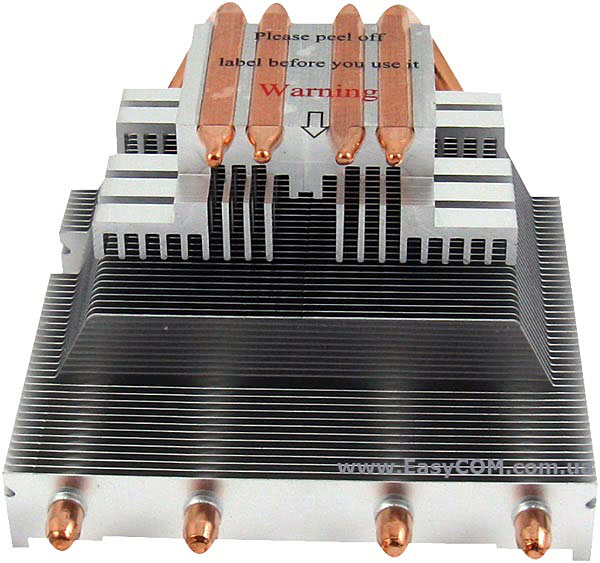

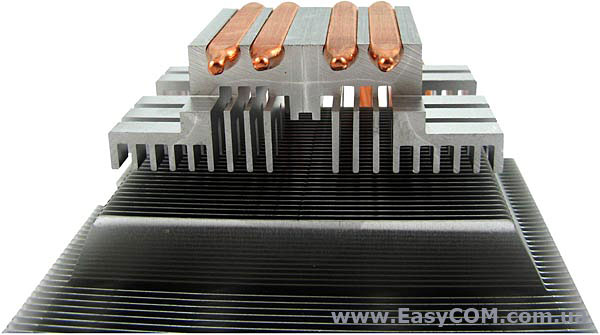

Качество обработки основания можно оценить на удовлетворительно, т.к. на нем имеется небольшая шероховатость. Кроме того, присутствуют зазоры между трубками и основанием. Почему производитель не заполнил их предварительно припоем – остается загадкой, возможно для удешевления изделия. Отметим, что кулер Cooler Master Vortex Plus разработан по технологии прямого контакта, которую мы более подробно рассматривали в обзоре OCZ Vendetta 2.

Вентилятор

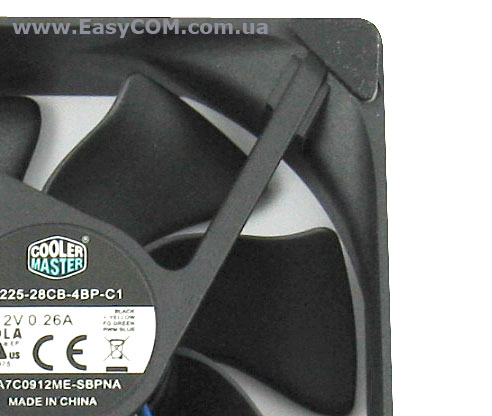

Cooler Master Vortex Plus комплектуется 92 мм вентилятором со скоростью вращения от 900 об/мин до 2800 об/мин. К материнской плате он подключается 4-контактным разъемом с поддержкой PWM-питания, что сможет обеспечить автоматическое регулирование оборотов, в зависимости от нагрузки на процессор. Вентилятор оснащен простейшим подшипником скольжения, который, как известно, недолюбливает вертикальное размещение и начнет неприятно шуршать примерно через год использования.

Вентилятор оснащен антивибрационными ножками, что уменьшает шумность кулера.

К радиатору вентилятор крепится двумя проволочными рамками. Снятие и установка проходит довольно легко.

Установка

Больших премудростей при установке кулера Cooler Master Vortex Plus на процессоры AMD нет: соединяются две детали крепления и получается защелка, использующая для фиксации стандартную рамку.

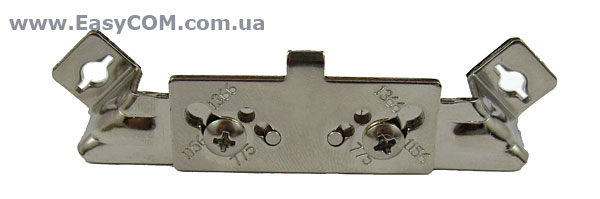

А вот с процессором Intel все не так просто. Рассмотрим всю процедуру более детально. Для установки кулера Cooler Master Vortex Plus на процессоры Intel придется воспользоваться инструкцией и выполнить ее пошагово.

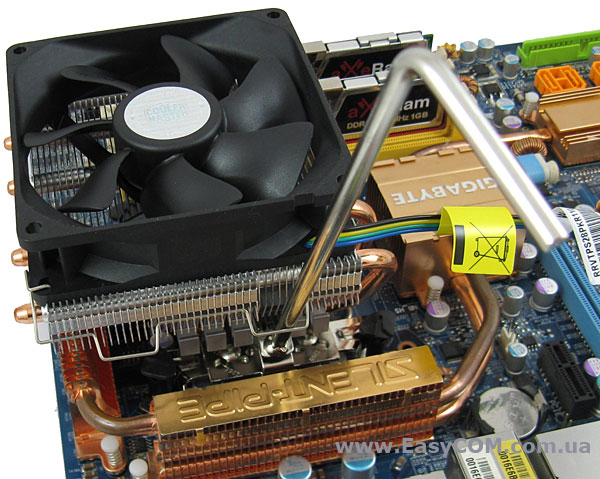

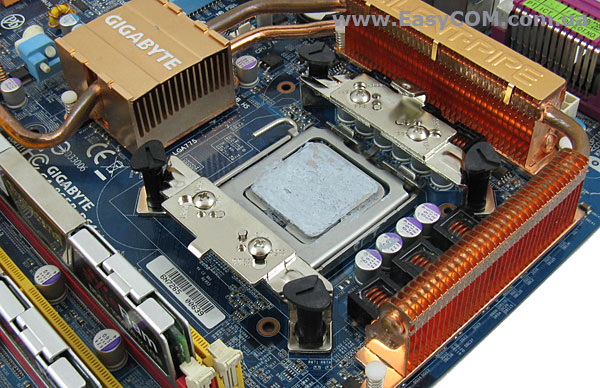

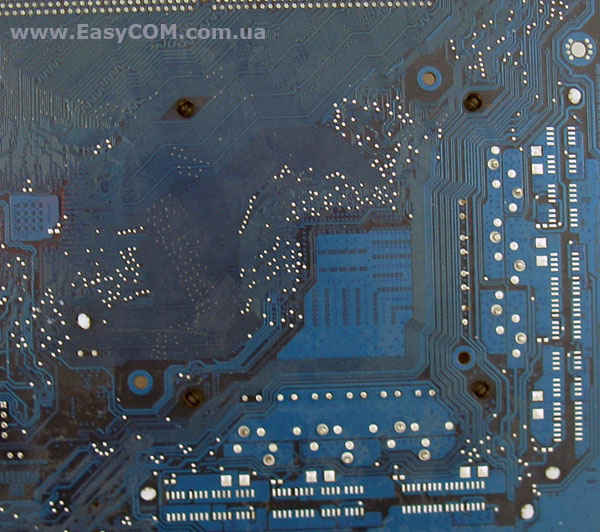

Сначала на материнскую плану необходимо установить крепежную рамку.

Для этого придется воспользоваться пластмассовыми фиксаторами, такими же как у «боксовых» кулеров, с помощью которых крепится вся конструкция.

Далее, с помощью прижимной скобы устанавливается сам кулер на процессор.

Тестирование
