Обзор и тестирование процессорной системы охлаждения CRYORIG H5 ULTIMATE

Официально компания CRYORIG появилась на свет в недалеком 2013 году, хотя на самом деле ее жизненный путь начался несколько раньше – еще в начале 2000-х. За это время она получила необходимый опыт, который был использован при разработке ассортимента процессорных охладителей. На данный момент он состоит из шести решений, созданных для разных целей и имеющих различную конструкцию: от низкопрофильных охладителей для компактных систем формата Mini-ITX до высокопроизводительных Twin-Tower-решений.

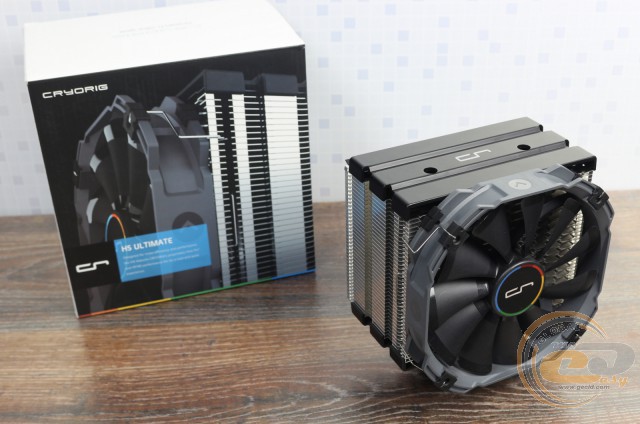

Мы же хотим познакомить вас с «золотой серединкой» модельного ряда CRYORIG – системой охлаждения CRYORIG H5 ULTIMATE, которая имеет ряд отличительных особенностей, выделяющих ее на фоне других решений. В текущем обзоре мы попытаемся выяснить, как данные отличия влияют на эффективность работы охладителя и каковы его реальные возможности при работе в паре с мощными разогнанными процессорами. Сможет ли CRYORIG H5 ULTIMATE составить конкуренцию решениям от более именитых производителей? Давайте узнаем.

Спецификация

Производитель и модель			CRYORIG H5 ULTIMATE
Поддержка процессорных разъемов			AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA2011 / LGA2011-v3
Тепловые трубки		Материал	Чистая никелированная медь C1100
		Количество	4
		Диаметр, мм	6
Пластины радиатора		Материал	Алюминий
		Количество	38
		Толщина, мм	0,4
		Расстояние, мм	2,8
Поддерживаемая высота планок ОЗУ, мм			30 – 35
Термоинтерфейс			Термопаста CRYORIG CP9 в шприце
Модель вентилятора			CRYORIG XF140
Напряжение питания, В			12
Скорость вращения вентилятора, об/мин			700 – 1300 ± 10%
Уровень шума, дБА			19 – 23
Воздушный поток, м3/ч (CFM)			129,2 (76)
Статичное давление, мм вод. ст.			1,44
Размеры вентилятора, мм			140 х 140 х 25,4
Тип подшипников			HPLN (High Precision Low Noise)
Разъем питания			4-контактный
Размеры, мм	Без вентилятора		85,5 x 143 x 160
	С вентилятором		110,9 x 143 x 160 – 168,3
Вес, г	Без вентилятора		764
	С вентилятором		920
Сайт производителя			CRYORIG Страница продукта

Упаковка и комплектация

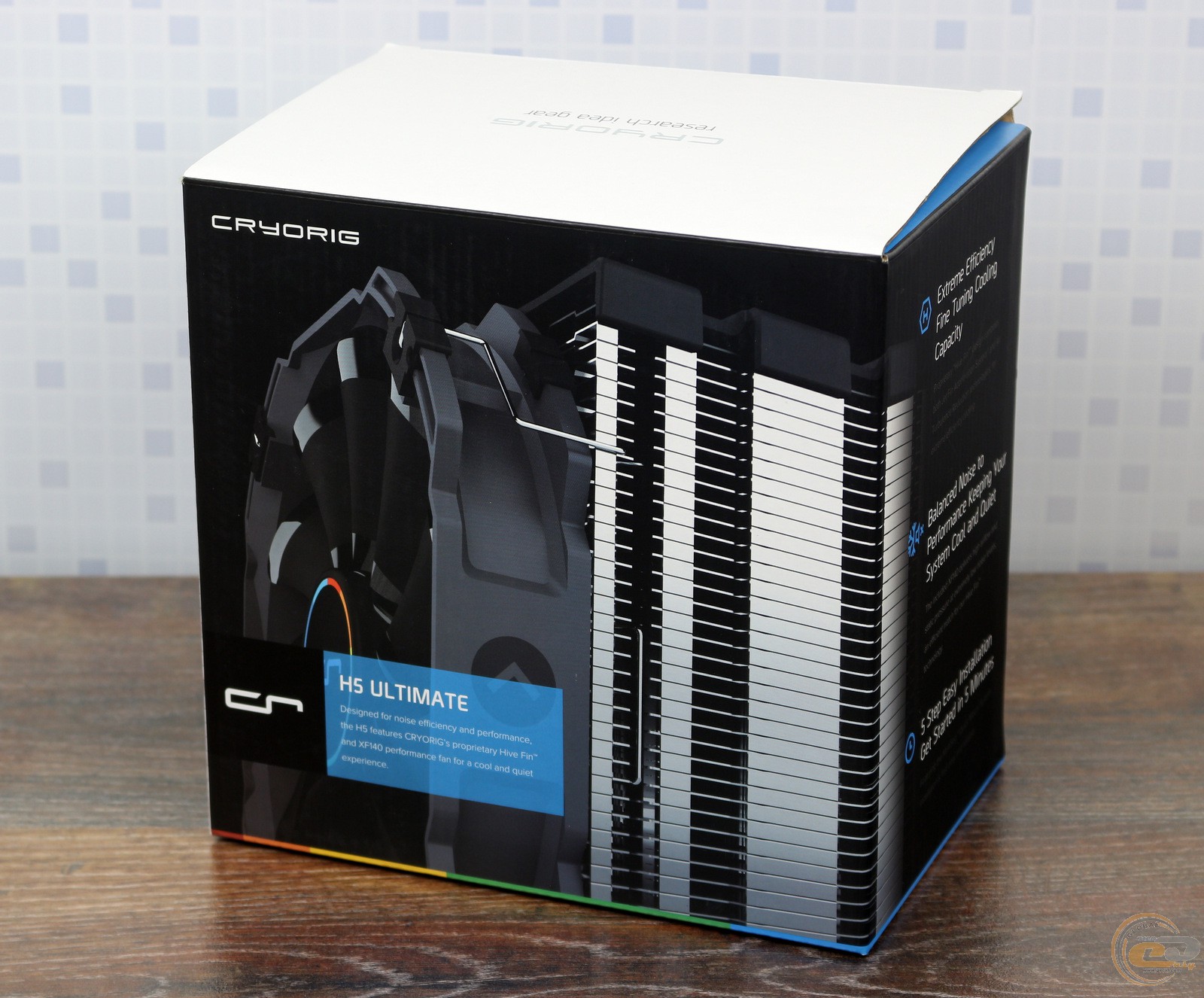

Упаковка CRYORIG H5 ULTIMATE несет на себе наиболее интересную и полезную информацию о данном кулере. Так, лицевая сторона содержит его название и демонстрирует внешний вид, а также описывает позиционирование на рынке. По словам производителя, новинка изначально была создана в качестве сбалансированного решения, обеспечивающего высокую эффективность при очень низком уровне шума. Для улучшения охлаждения используется фирменная структура радиатора Hive Fin и тихоходный 140-мм вентилятор CRYORIG XF140.

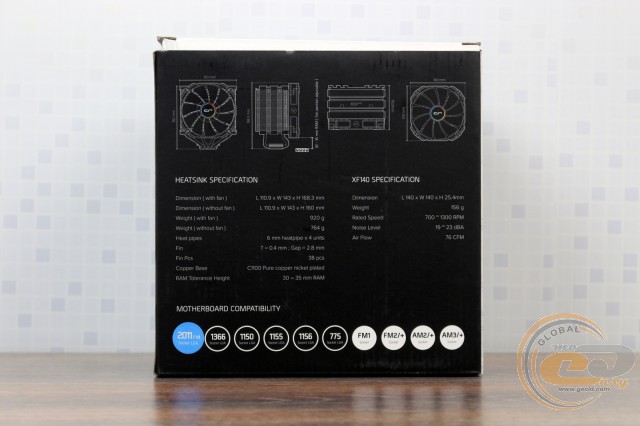

Обратная сторона предоставляет подробную спецификацию охладителя, в том числе и перечень совместимых платформ, включающий в себя все актуальные разъемы.

Также полезная информация помещена на одной из боковин коробки. Здесь на английском языке описаны некоторые особенности новинки, на которые производитель решил обратить внимание потенциального покупателя:

• Extreme Efficiency Fine Tuning Cooling Capacity – тестируемый кулер отличается высокой эффективностью охлаждения с возможностью гибкой регулировки. Этому способствует как технология Hive Fin, которая снижает турбулентность воздушного потока и выпрямляет его, так и фирменная разработка Jet Fin Acceleration System, обеспечивающая ускоренный выход теплого воздуха из радиатора за счет разницы в размерах отверстий для захвата и вывода потока.
• Balanced Noise to Performance Keeping Your System Cool and Quiet – применение вентилятора CRYORIG XF140 обеспечивает отличный баланс между низким шумом и эффективностью.
• 5 Step Easy Installation Get Started in 5 Minutes – система креплений MultiSeg позволяет легко и быстро установить охладитель на любую из поддерживаемых платформ.

Открывая верхнюю крышку коробки, узнаем о возможности зарегистрировать новинку на сайте производителя для получения расширенной 3-летней гарантии.

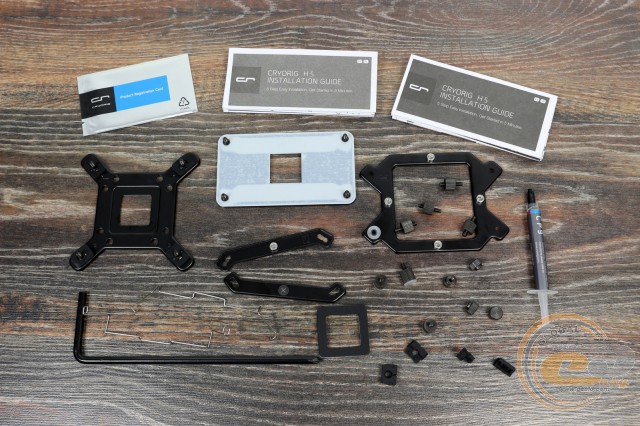

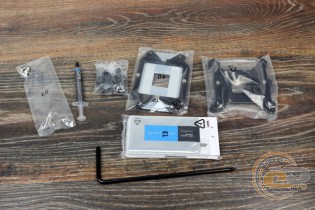

Внутри коробки кулер CRYORIG H5 ULTIMATE помещен в картонный демпфер, хорошо защищающий его во время транспортировки. А почти все комплектующие бережно разложены по пакетам, что позволит неопытному пользователю легко разобраться с их предназначением. Сам список комплектных компонентов выглядит вполне внушительно:

• усилительная пластина для платформ AMD и Intel;
• металлические крепления для разных платформ;
• квадратная прокладка;

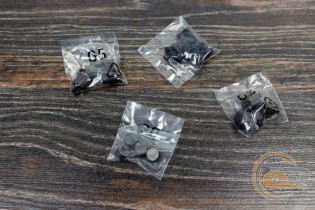

• набор стоек, гаек и винтов;
• две скобы для крепления дополнительного вентилятора;
• четыре антивибрационные прокладки для пропеллера;
• отвертка;
• термопаста CRYORIG CP9 в шприце;
• руководства по установке новинки на четырех языках (английском, немецком, польском и японском);
• карточка для регистрации охладителя.

Вне всякого сомнения, владельцев новинки порадует столь богатая комплектация. Отметим, что многие компоненты покрашены в черный цвет, что позволит им более естественно сочетаться с самым охладителем. Также нам понравилось наличие в комплекте дополнительных скоб и прокладок для крепления второй вертушки, что позволит легко увеличить производительность охладителя, просто прикупив второй подходящий пропеллер.

Внешний вид и конструкция

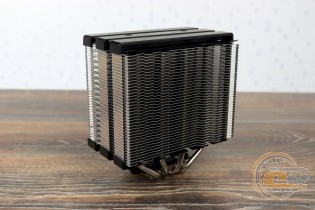

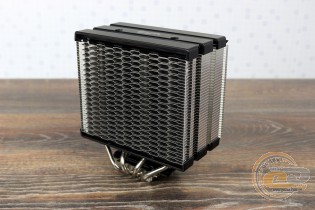

Радиатор кулера CRYORIG H5 ULTIMATE имеет башенную компоновку (Tower). При сравнении разных ракурсов отлично видна разница в форме пластин с разных сторон радиатора, что является следствием применения технологии Jet Fin Acceleration System. Сам радиатор имеет размеры 160 x 143 x 85,5 мм. Следовательно, перед покупкой новинки необходимо убедиться, что ваш корпус сможет вместить в себя охладитель высотой 160 – 168,3 мм (данный параметр зависит от размещения вентилятора).

Несмотря на большую высоту, в основе радиатора используются всего четыре медные тепловые трубки диаметром 6 мм, на которые плотно нанизано 38 алюминиевых пластин толщиной 0,4 мм. В тыльной части, где ребра имеют классическую форму, расстояние между ними составляет 2,8 мм.

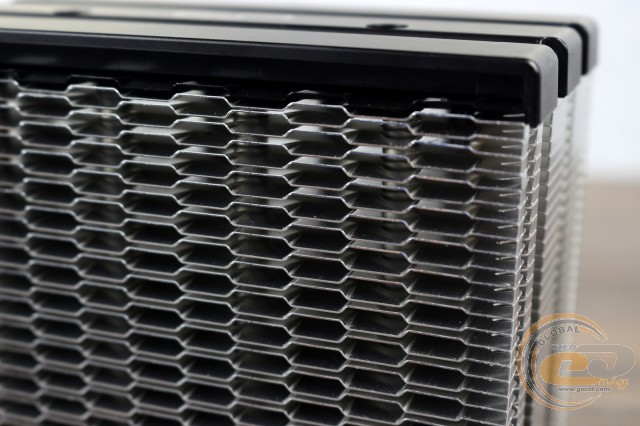

Форма и размещение пластин спереди напоминает пчелиные соты, поэтому данная фирменная технология и получила название Hive Fin (от англ. hive – улей). Напомним, ее применение позволяет уменьшить турбулентность воздуха и выпрямить воздушный поток для перемещения по всей длине радиатора.

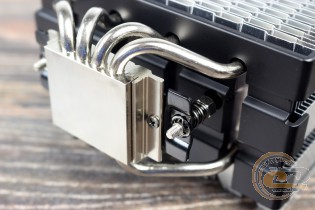

Во избежание окисления тепловые трубки покрыты слоем никеля. А эффективность передачи тепла от основания повышает наличие припоя в месте их контакта.

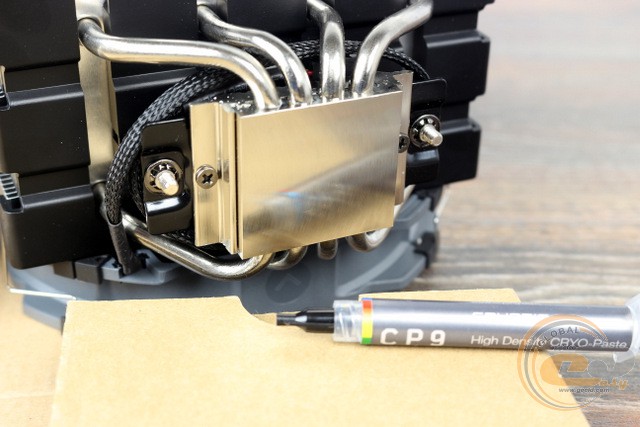

Само основание имеет размеры 42 х 38 мм и также выполнено из никелированной меди. Оно отличается качественной полировкой, но не до зеркального блеска, так как на поверхности видны следы шлифовки.

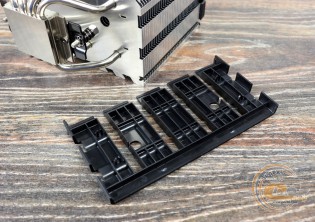

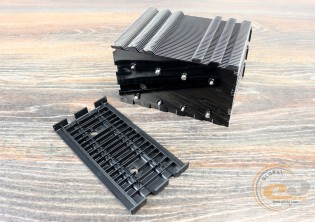

Для придания кулеру CRYORIG H5 ULTIMATE более целостного вида, а также гармонии с применяемой вертушкой и другими комплектующими, производитель позаботился об использовании черных пластиковых накладок в верхней и нижней части радиатора. Данные элементы легко снимаются и устанавливаются на свои места.

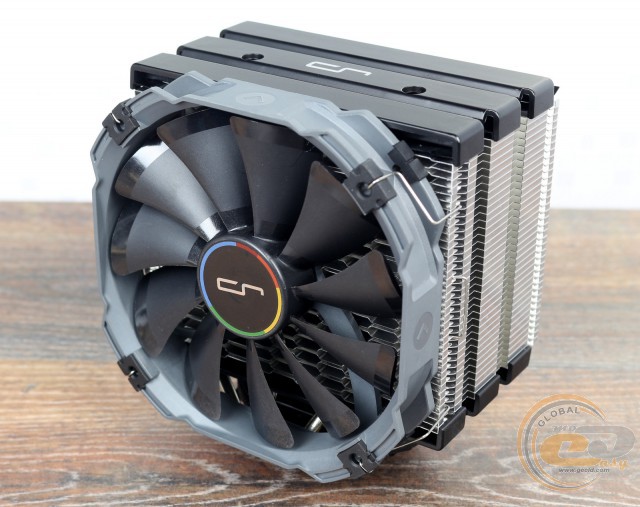

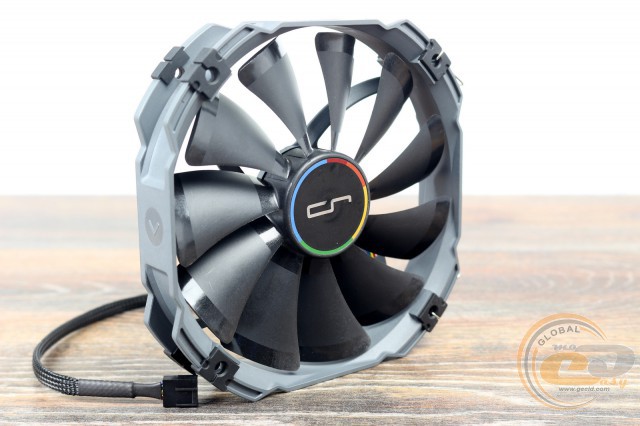

Комплектный вентилятор представлен фирменной моделью CRYORIG XF140. Она отличается оригинальной формой рамки, выполненной в сером цвете, что вместе с остальными декоративными элементами не позволит перепутать ее с каким-либо другим решением.

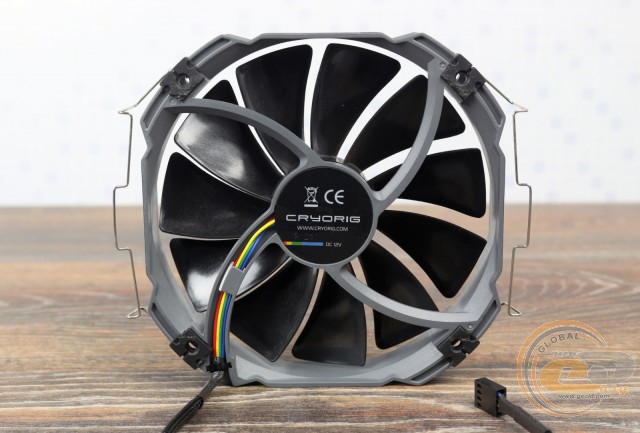

С обратной стороны производитель скромно указал только напряжение питания вентилятора (12 В), а вот потребляемая мощность остается неизвестной. Впрочем, более важными для рядового пользователя являются показатели скорости вращения лопастей (от 700 до 1300 ± 10% об/мин) и объема создаваемого воздушного потока (до 129,2 м³/ч). В целом последнего значения должно быть достаточно для обеспечения хорошей эффективности отвода тепла, что очень приятно, учитывая низкую рабочую скорость и, соответственно, невысокий шумовой фон (до 23 дБА).

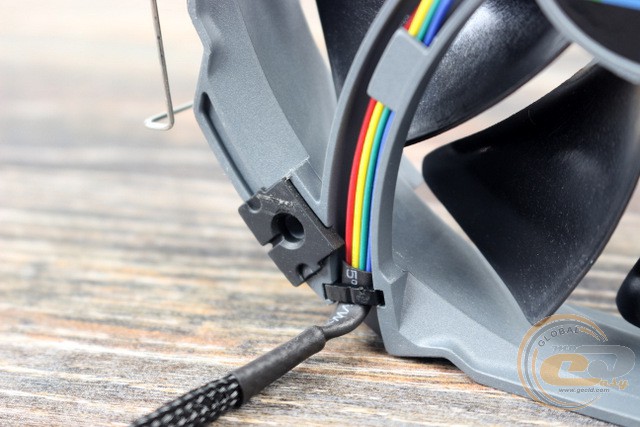

Для улучшения антивибрационных свойств по краям вентилятора имеются соответствующие поглощающие прокладки. Подача питания и регулировка скорости вращения лопастей осуществляется через 4-проводной кабель длиной 30 см, спрятанный в тканевую оплетку.

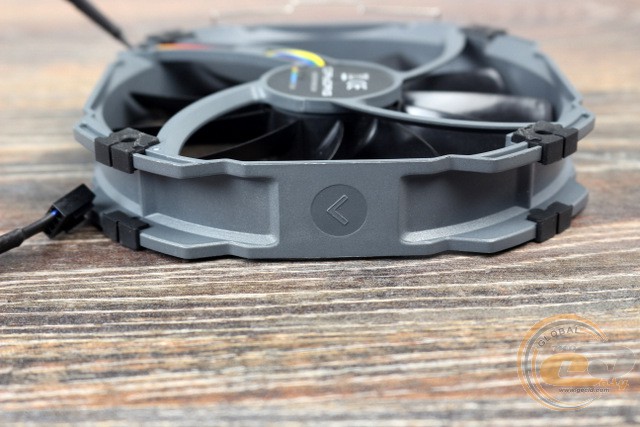

Чтобы неопытный пользователь не перепутал расположение вертушки в процессе установки, производитель заботливо нанес на боковины вспомогательные стрелки, демонстрирующие направление вращения лопастей и перемещения воздушного потока.

Крепление вентилятора осуществляется с помощью металлических скоб. Напомним, в комплекте поставляется дополнительная пара данных элементов, что позволяет без проблем произвести модернизацию системы охлаждения.

Процесс установки

Установка кулера CRYORIG H5 ULTIMATE на разные платформы подробно описана в комплектной инструкции. Даже у неопытных пользователей она не должна вызвать каких-либо сложностей. Отметим, что производитель предоставляет возможность загрузить с официального сайта PDF-версию данного руководства. А для проверки совместимости кулера с конкретной материнской платой и близлежащими компонентами можно загрузить, распечатать и склеить бумажную форму (ищите внизу страницы; имеются варианты для пяти видов платформ).

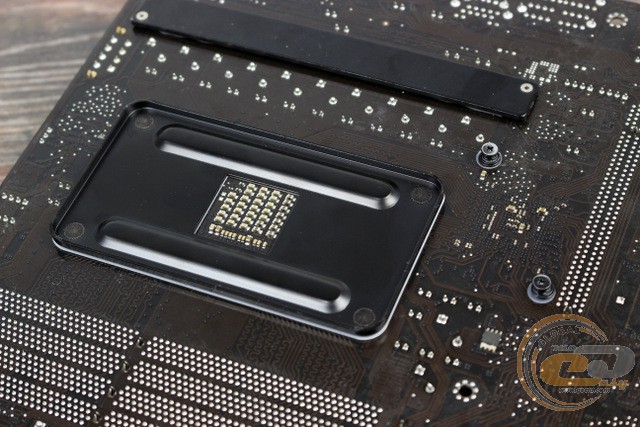

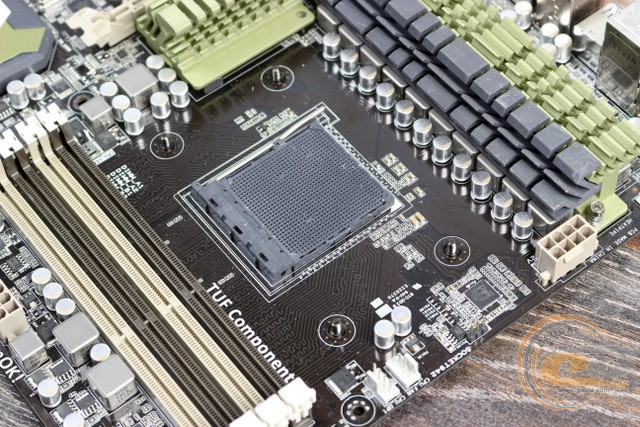

В системных платах для процессоров компании AMD изначально следует демонтировать стандартное крепление и установить комплектную прямоугольную усилительную пластину.

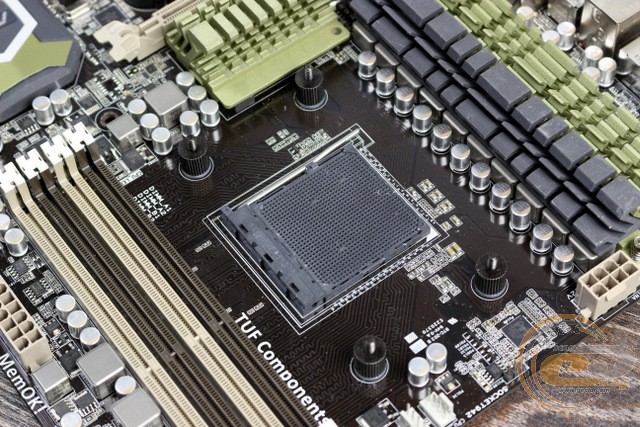

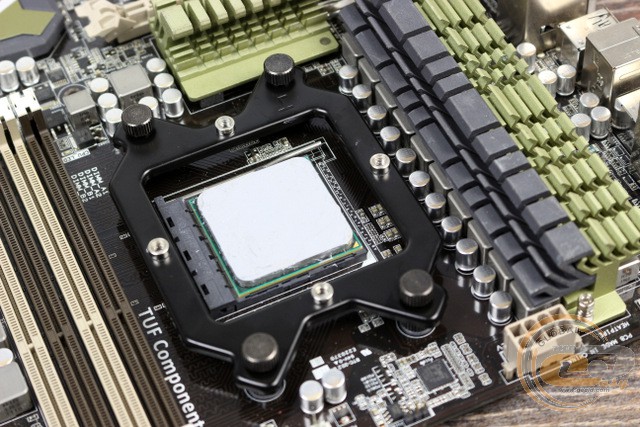

С лицевой стороны платы на нее закручиваем стойки с прокладками, а поверх, с помощью винтов, фиксируем рамку для установки радиатора. Отметим, что на ней размещены две пары отверстий, позволяющие устанавливать охладитель двумя способами: направляя нагретый воздух на заднюю или верхнюю стенку корпуса.

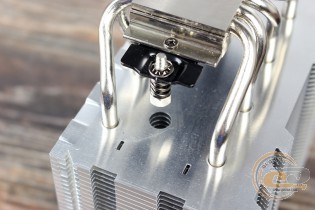

Не забываем предварительно установить процессор и нанести термоинтерфейс. Поскольку винты у основания подпружинены, то для их фиксации придется приложить некоторое усилие. Быстро и удобно выполнить данную процедуру поможет комплектная отвертка или любая другая крестообразная, с длиной жала не менее 15 см.

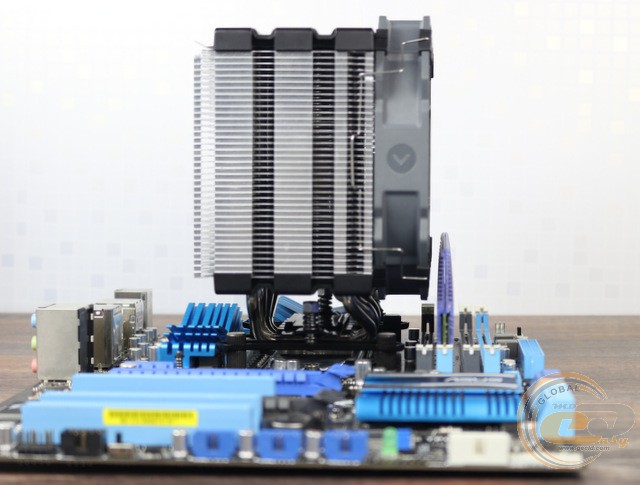

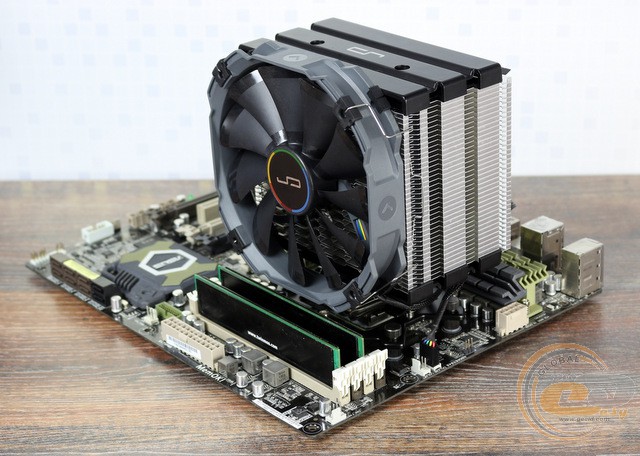

Смонтированный кулер без проблем позволяет использовать во всех DIMM-слотах обычные модули памяти высотой 30 – 35 мм (в зависимости от расположения вентилятора). Также новинка находится на достаточном расстоянии от массивных радиаторов подсистемы питания процессора.

Если же речь заходит о планках с высокими радиаторами, то их можно устанавливать в любой слот, кроме первого. То есть можно без проблем использовать два оверклокерских модуля в двухканальном режиме (задействуя 2-ой и 4-ый слоты), но установить все четыре габаритные планки можно только в случае крепления вертушки с обратной стороны радиатора.

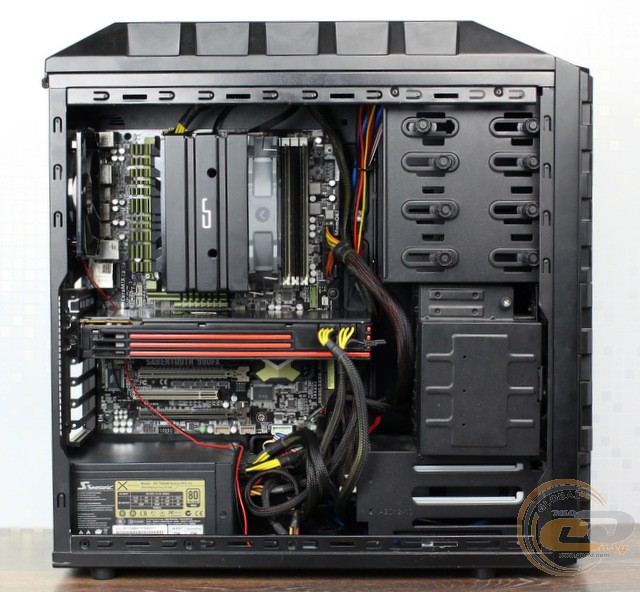

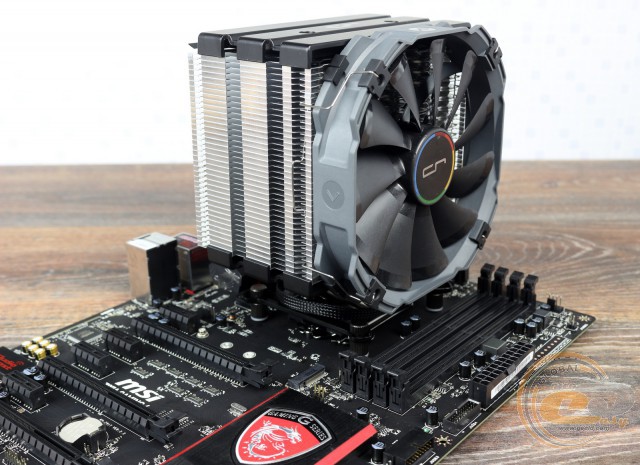

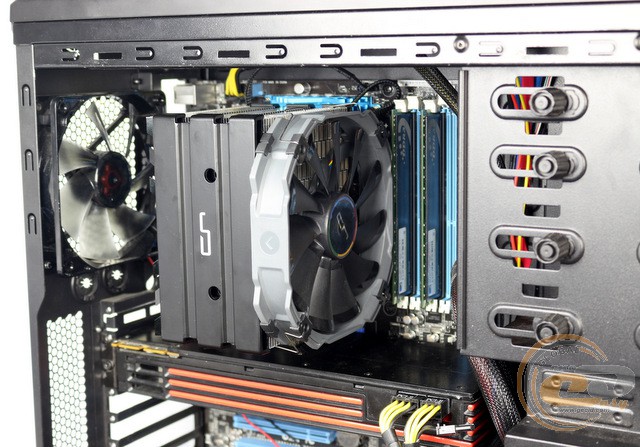

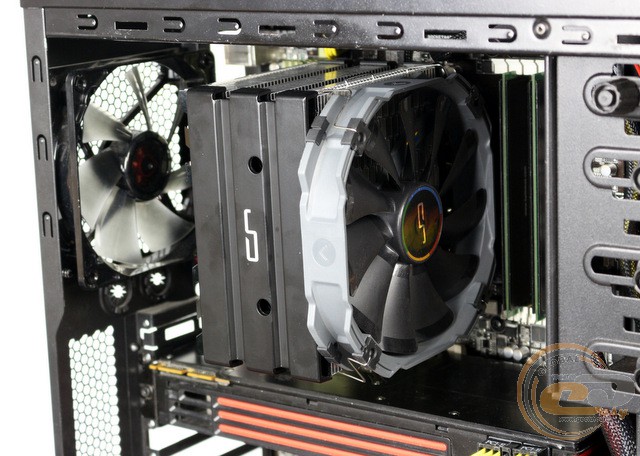

В корпусе новинка имеет приятный внешний вид, сливаясь с другими компонентами благодаря похожей цветовой гамме. А нанесенные белым цветом буквы «CR» позволяют без труда определить производителя устройства.

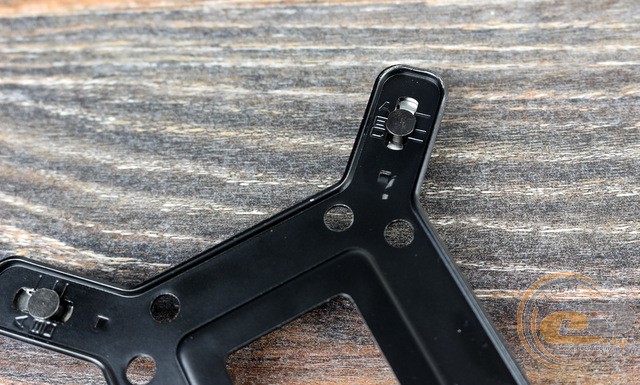

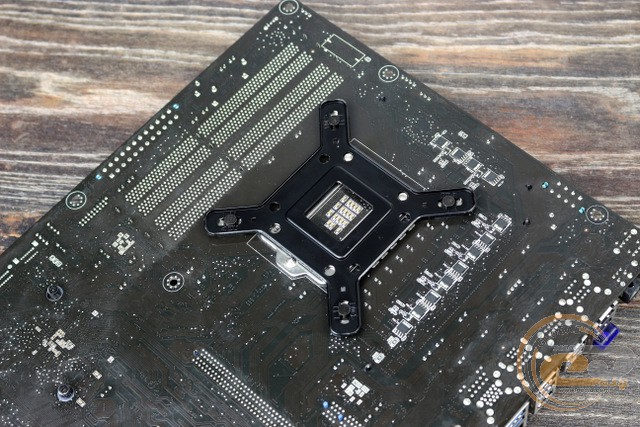

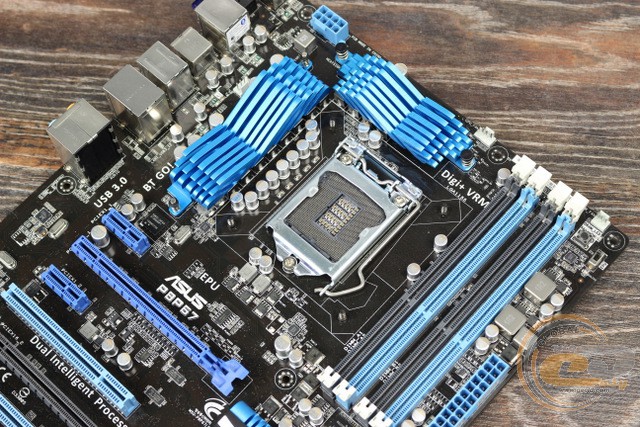

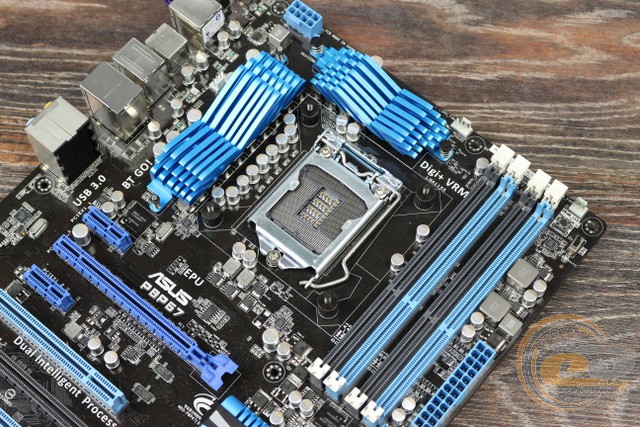

Для установки кулера CRYORIG H5 ULTIMATE на платформы с процессорами компании Intel применяется комплектная Х-образная усилительная пластина.

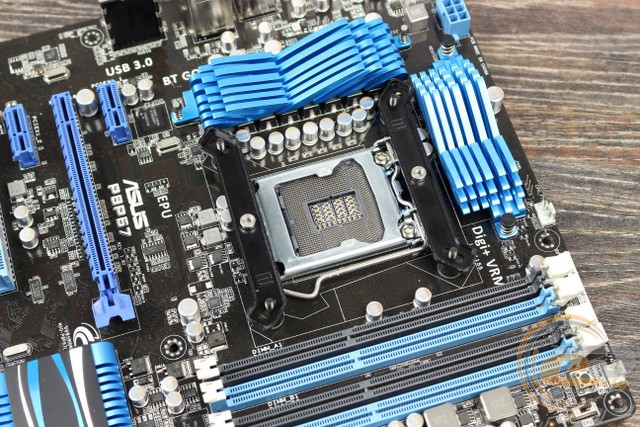

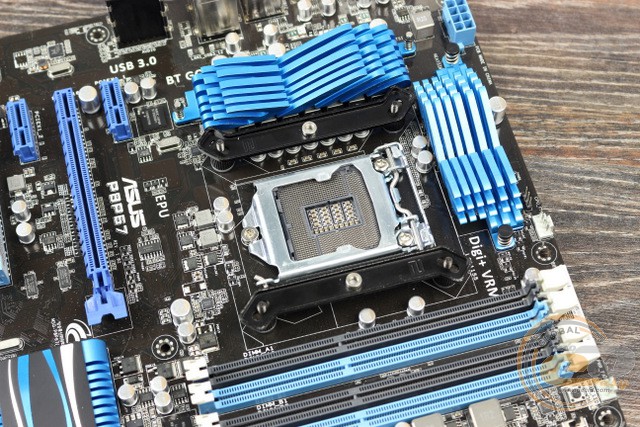

С лицевой стороны на нее прикручиваются те же металлические стойки, а поверх закрепляются две металлические пластины.

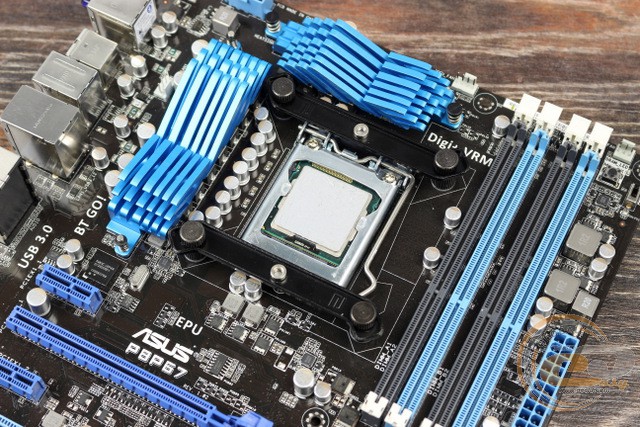

Квадратное крепление позволяет установить их двумя способами: горизонтально и вертикально, в зависимости от того, куда вы желаете направлять поток нагретого воздуха.

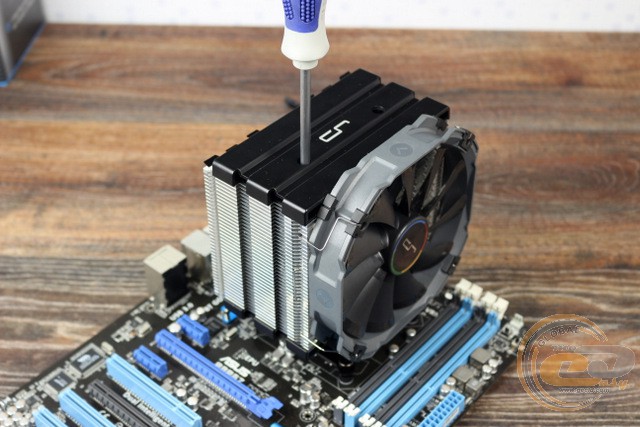

Для монтажа самого охладителя понадобится комплектная отвертка и приложение небольшого усилия для фиксации винтов в необходимых отверстиях.

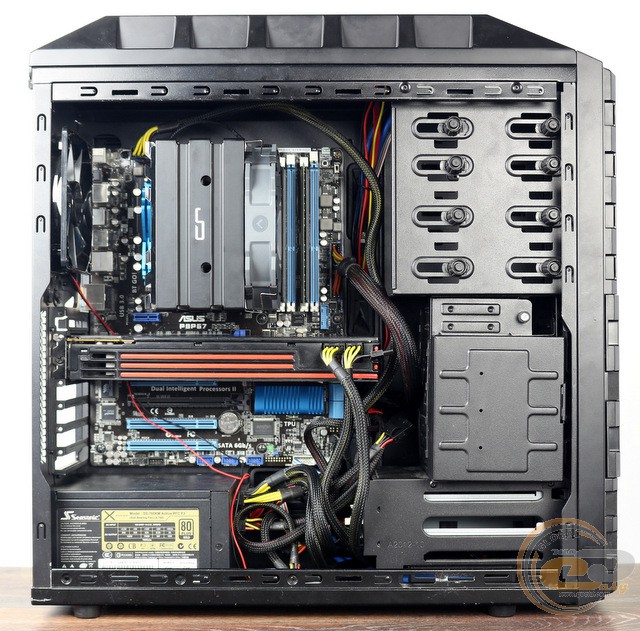

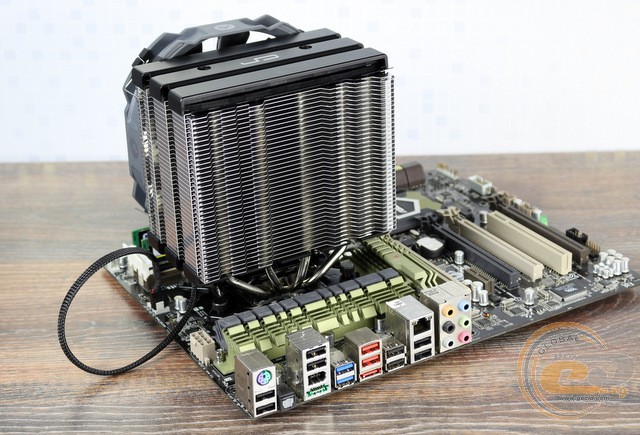

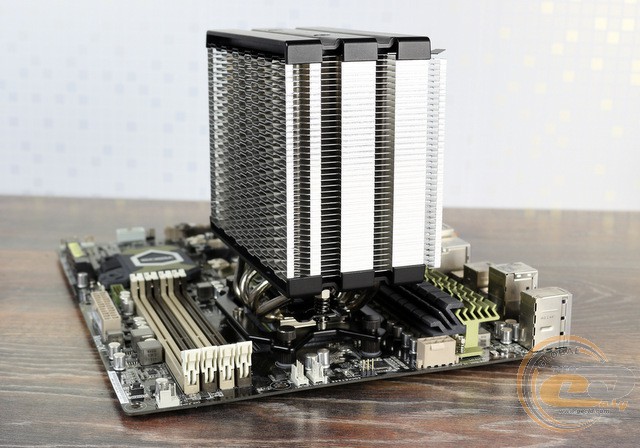

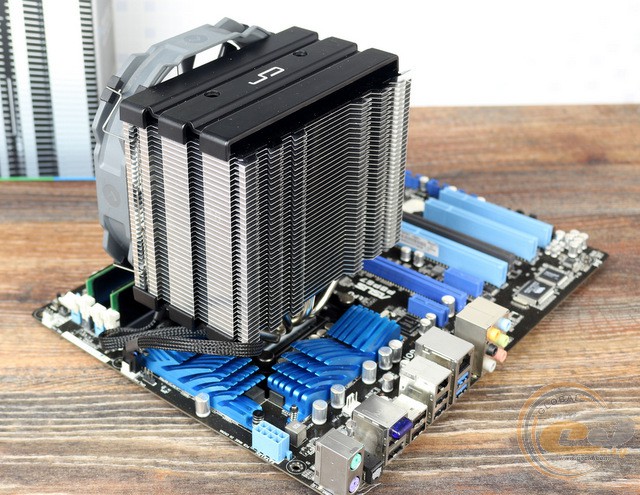

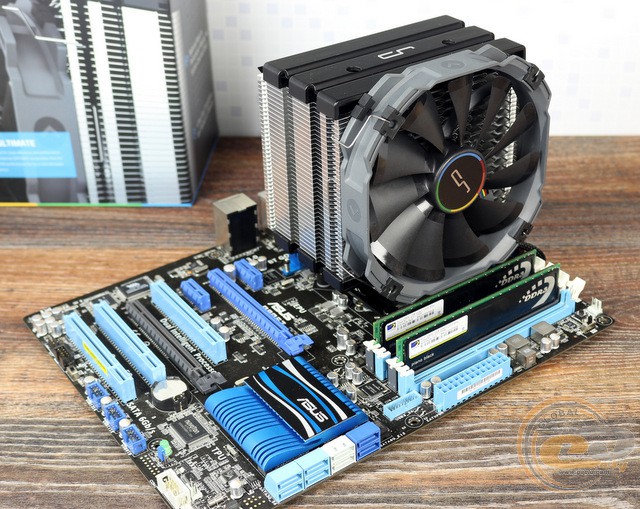

Совместимость со всеми близлежащими компонентами отличная: и габаритные радиаторы, и модули памяти расположены на достаточном расстоянии от тестируемой системы охлаждения.

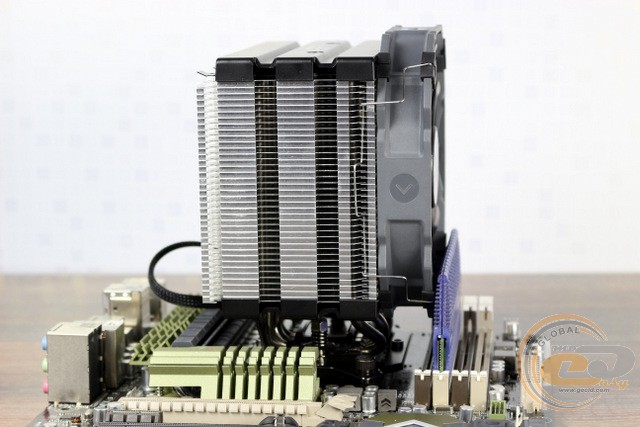

А вот частичное перекрытие первого DIMM-слота никуда не делось, поэтому в нем возможно применение только планок ОЗУ с невысоким радиатором или вовсе без него.

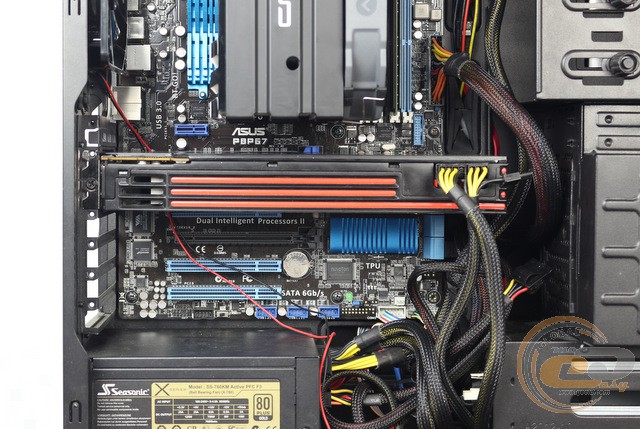

Что касается верхнего слота расширения, то хотя новинка расположена очень близко к нему, но не перекрывает и не усложняет установку даже самых длинных устройств.

Тестирование

Для тестирования процессорной системы охлаждения CRYORIG H5 ULTIMATE использовалось следующее оборудование:

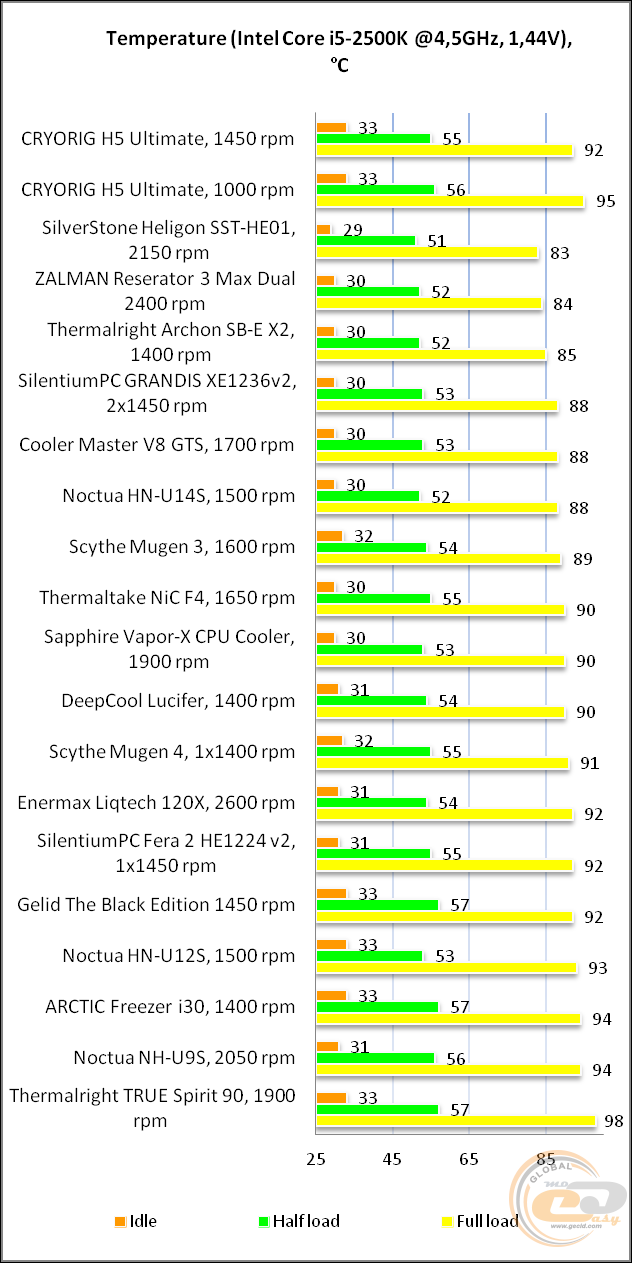

Оценить реальную эффективность кулера CRYORIG H5 ULTIMATE по имеющимся бумажным данным достаточно трудно. Так, производитель не указывает, какую тепловую мощность может отвести новинка, а конфигурация охладителя осложняет субъективную оценку «на глаз», так как тихоходный 140-мм вентилятор здесь сочетается с радиатором, основанным на четырех тепловых трубках.

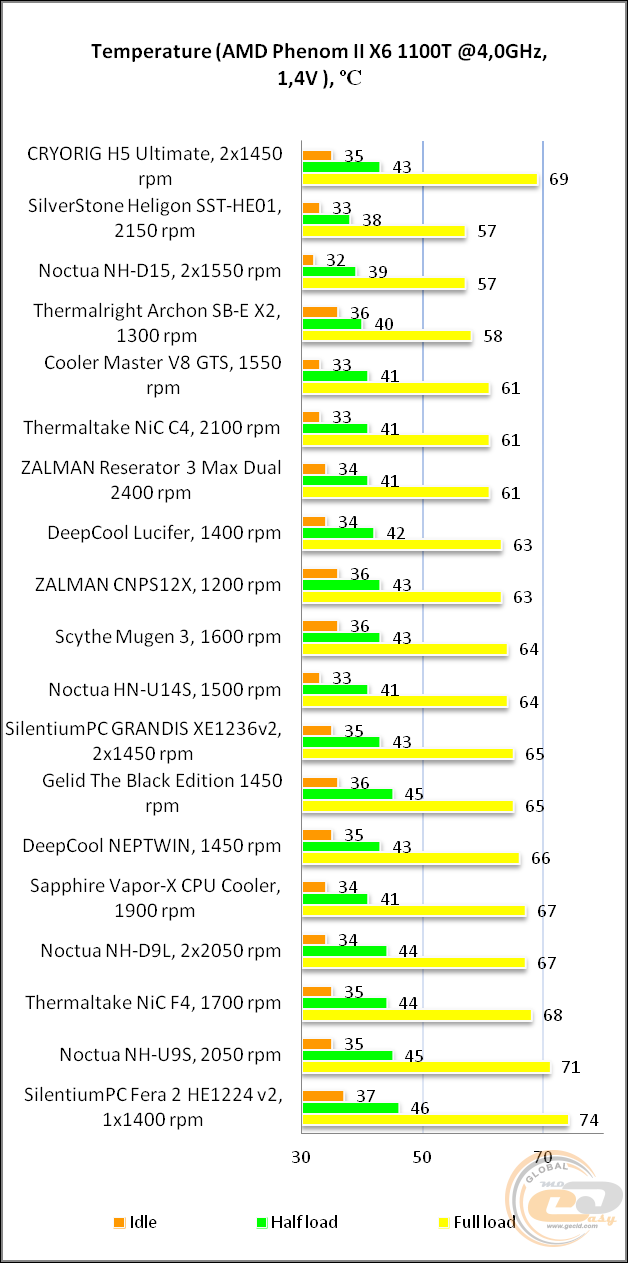

На эффективности охлаждения оптимизированного процессора от AMD сказывается использование в основе тестируемого кулера довольно малого (по сравнению с большинством представленных на диаграмме соперников) количества тепловых трубок. Поэтому справиться с разогнанным шестиядерником он смог только после установки второй вертушки, работающей на аналогичной скорости (использовался пропеллер Noctua NF-A15 PWM). А вот оптимизированный Intel Core i5-2500K закономерно оказался менее требовательным. Он позволил новинке отстать от более габаритных решений известных производителей всего лишь на 1-2°C. Так что для владельцев продукции из Санта-Клары охладитель CRYORIG H5 ULTIMATE сможет стать хорошим вариантом для оверклокинга, даже при эксплуатации на несколько сниженной скорости вращения.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер, можно смело рассчитывать на более низкие температурные показатели. Тем более что те же игры пока не могут заставить работать все 6 ядер AMD Phenom на полную мощность. Следовательно, новинка с большой долей вероятности сможет справиться и с охлаждением разогнанного процессора от AMD в обычных условиях эксплуатации.

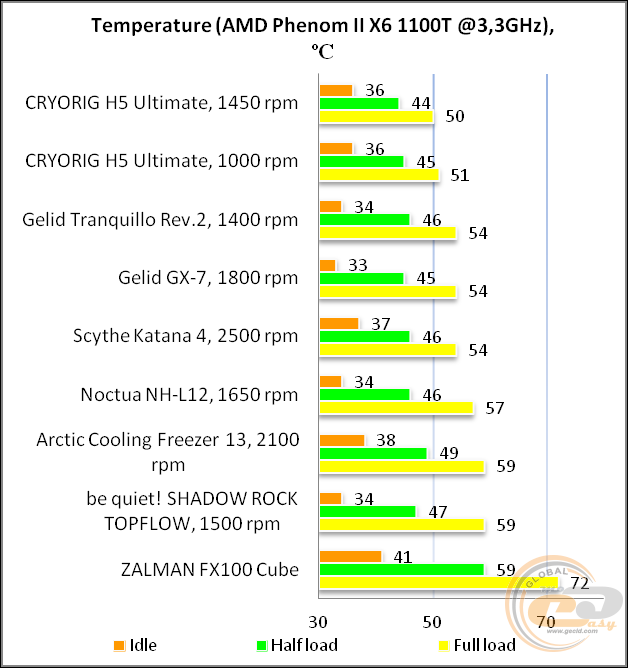

Также мы протестировали героя текущего обзора при охлаждении AMD Phenom II X6 1100T на номинальных частотах работы. Как и следовало ожидать, он без проблем справился с данным заданием на «отлично», оставаясь холодным даже при сниженной частоте вращения лопастей.

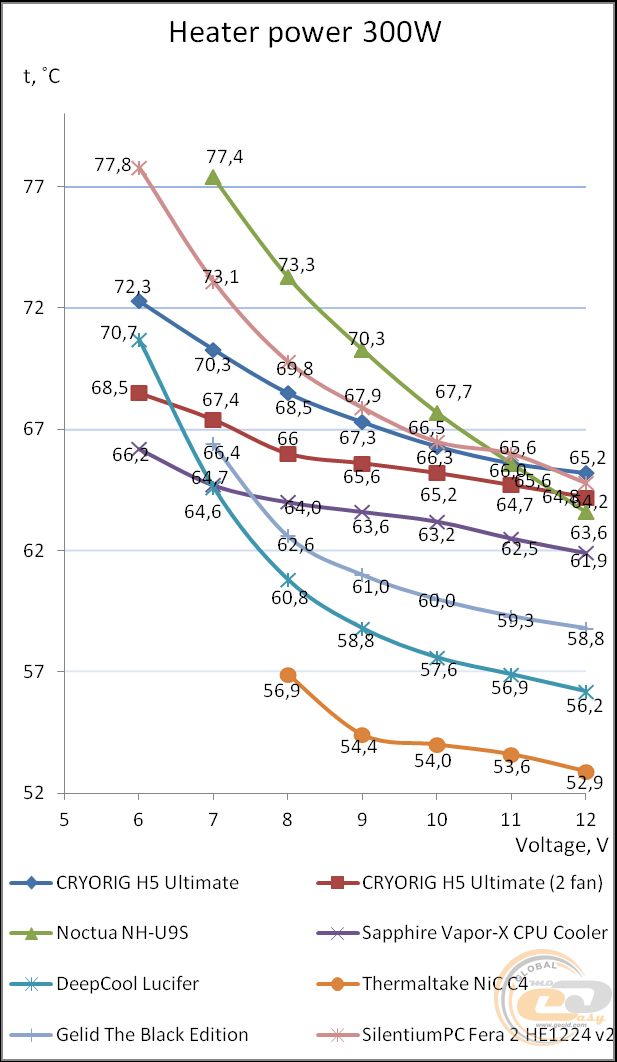

Тестируемый охладитель без каких-либо трудностей справляется и с отводом 300 Вт тепла от нагревательного элемента. Интересно, что увеличение скорости вращения лопастей не сильно отразилось на повышении эффективности. То же самое можно сказать и об установке второго вентилятора: разница в температуре между двумя режимами работы с начальных 4°C при напряжении 6 В снизилась до 1°C при максимальных 12 В.

При работе на максимальной скорости вращения (1450 об/мин), создаваемый шум не превышает среднего уровня, оставаясь вполне комфортным при длительном использовании. Для любящих тишину пользователей можно снизить частоту до 1000-1050 об/мин, которой, как мы убедились ранее, было вполне достаточно для отвода тепла от оптимизированного четырехъядерника Intel.

Выводы

При создании охладителя CRYORIG H5 ULTIMATE производитель сделал ставку на сочетание хорошей эффективности и низкого уровня шума. Насколько удачным оказался такой подход?

Новинка получила достаточно интересную внешность, благодаря чему ее невозможно перепутать с какими-либо решениями от других производителей. Здесь и уникальная форма радиатора, и наличие на нем декоративных пластиковых накладок сверху и снизу, и фирменная серо-черная вертушка с матово-глянцевыми лопастями и логотипом производителя – все это выглядит оригинально и свежо. Что касается фирменных технологий, применяемых при создании радиатора, то их две: Hive Fin (радиатор в виде сот уменьшает турбулентность воздуха и выпрямляет воздушный поток) и Jet Fin Acceleration System (обеспечивает ускоренный выход теплого воздуха из радиатора за счет разницы в размерах отверстий для захвата и вывода потока). Также следует отметить применение фирменной системы креплений MultiSeg, которая позволяет быстро и удобно установить новинку на любую из поддерживаемых платформ.

В остальном радиатор охладителя имеет обычную конструкцию: четыре медные тепловые трубки, пропаянные у медного основания, и множество нанизанных на них алюминиевых пластин. Интересной его особенностью является немалый вес (764 г), свойственный моделям, которые оборудованы большим количеством тепловых трубок. При охлаждении топового процессора от Intel данный факт не сильно отразился на результатах, так как даже при сниженной скорости вращения вентилятора кулер CRYORIG H5 ULTIMATE справился с поставленной задачей. А вот с более горячим шестиядерным процессором AMD, разогнанным до 4 ГГц, новинка смогла справиться только при установке второй вертушки.

Кстати, о вентиляторе. Здесь установлена 140-мм тихоходная модель, которая обеспечивает хорошие шумовые показатели даже при максимальной скорости вращения. А при желании вы всегда можете докупить и установить второй пропеллер, тем более что в комплекте имеется все необходимое для этого: скобы для крепления и даже антивибрационные прокладки.

Над чем еще следует поработать инженерам компании CRYORIG? К счастью, о каких-либо существенных недостатках говорить не приходится, а ряд позитивных особенностей новинки заслуживает отдельной похвалы. Тем не менее было бы неплохо обеспечить лучшую совместимость охладителя с первым DIMM-слотом, так как в текущей конфигурации в нем можно использовать модули ОЗУ высотой до 35 мм. Ну и в решении такого уровня хотелось бы видеть на одну-две тепловые трубки больше, что позволило бы рекомендовать CRYORIG H5 ULTIMATE и владельцам топовых процессоров AMD, любящим поэкспериментировать с разгоном.

Достоинства:

• хорошая эффективность охлаждения, особенно на платформе Intel;
• низкий уровень шума;
• совместимость со всеми актуальными и некоторыми устаревшими платформами;
• использование тихоходного ШИМ-регулируемого 140-мм вентилятора;
• возможность установки второго пропеллера (комплектные скобы для крепления прилагаются);
• наличие антивибрационных прокладок в местах контакта вентилятора с радиатором и креплениями;
• использование технологий Hive Fin и Jet Fin Acceleration System для снижения турбулентности, выпрямления и быстрого вывода воздушного потока;
• легкость и простота установки;
• отличная комплектация.

Особенности:

• перекрытие первого DIMM-слота;
• высота кулера составляет 160-168,3 мм (в зависимости от расположения вентилятора).

Автор: Олесь Пахолок

Выражаем благодарность компании CRYORIG за предоставленный для тестирования кулер.

Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
