Обзор и тестирование процессорной системы охлаждения Deepcool ASSASSIN II

Процессорные кулеры стоимостью около $100 вряд ли можно назвать бестселлерами. Фактически такие решения покупают весьма состоятельные пользователи, которые владеют топовыми процессорами и желают выжать из них максимум возможностей. Поэтому к их выбору подходят очень тщательно, и в текущем материале мы расскажем об одном из них.

Deepcool ASSASSIN II обещает порадовать нас не только высокой производительностью, но и комфортным уровнем шума на всем рабочем диапазоне. От предшественника он унаследовал огромный радиатор с восемью тепловыми трубками, а также конструкцию Twin-Tower с парой тихоходных вентиляторов. Следовательно, его эффективности должно быть достаточно для охлаждения любого современного ЦП, в том числе и 220-Вт решений от AMD. Но мы пока не будем забегать вперед и начнем знакомство с технических характеристик новинки.

Спецификация

Производитель и модель		Deepcool GAMER STORM ASSASSIN II (DP-MCH8-ASNII)
Поддержка процессорных разъемов		AMD Socket AM2 / AM2+ / AM3 / AM3+ / FM1 / FM2 / FM2+ Intel Socket LGA775 / LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3
Тепловые трубки	Материал	Никелированная медь
	Количество	8
	Диаметр, мм	6
Пластины радиатора	Материал	Алюминий
	Количество	48
	Толщина, мм	0,5
	Расстояние между пластинами, мм	1,8
Основание	Материал	Никелированная медь
	Размеры, мм	60 х 45
Термоинтерфейс		Термопаста в шприце
Количество вентиляторов		2
Модель		Deepcool GF140	Deepcool GF120
Поддержка ШИМ-регулировки скорости вращения лопастей		Есть
Номинальное напряжение питания вентилятора, В		12
Рабочее напряжение, В		10,8 – 13,2
Стартовое напряжение, В		7
Ток питания, А		0,11±10%	0,09±10%
Потребляемая мощность, Вт		1,32	1,08
Скорость вращения вентилятора, об/мин		300±150 – 1200±10%	300±150 – 1400±10%
Уровень шума, дБ		12,6 – 26,5	12,6 – 27,3
Воздушный поток, м3/ч (CFM)		119,1 (70,08)	115,7 (68,06)
Разъем питания		4-контактный
Длина кабеля, см		30
Размеры вентилятора, мм		140 x 140 x 26	120 х 120 х 26
Вес, г		173	152
Тип подшипников		Гидродинамические
Размеры, мм		167 x 143 x 158
Вес, г		1479
Гарантия, лет		2
Сайт производителя		Deepcool Страница продукта

Упаковка и комплектация

Герой текущего обзора поставляется в строгой изысканной коробке, на боковинах которой содержится список его отличительных особенностей, перечень совместимых платформ и таблица спецификации.

Внутри упаковки кулер Deepcool ASSASSIN II надежно зафиксирован с помощью специальной формы, а вместе с ним можно обнаружить следующие комплектные компоненты:

• универсальную усилительную пластину с четырьмя насадками;
• по паре металлических креплений для обеих платформ и прижимную пластину;
• набор стоек, гаек и винтов;
• квадратную прокладку (Intel Socket LGA775);
• термопасту в шприце;
• концентратор для подключения до четырех вентиляторов к одному 4-контактному разъему;
• одну стяжку для кабеля;
• металлическую эмблему линейки Deepcool GAMER STORM;
• полоску двухстороннего скотча (толщина 1 мм);
• руководство по установке.

Особый интерес представляет концентратор, который позволяет запитать четыре вентилятора от одного 4-контактного разъема. С его помощью можно компенсировать наличие малого количества соответствующих интерфейсов на системной плате.

Внешний вид и конструкция

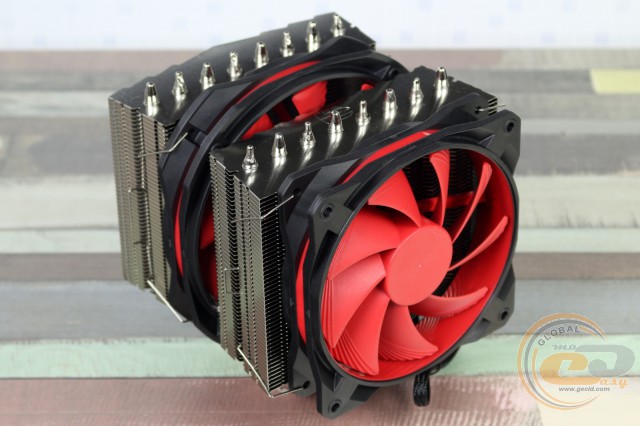

Радиатор Deepcool ASSASSIN II состоит из двух ассиметричных секций. В основе каждой из них лежат восемь 6-мм тепловых трубок, расположенных на равномерном расстоянии друг от друга. На них в свою очередь нанизано 48 алюминиевых пластин толщиной 0,5 мм.

Несмотря на внушительное количество тепловых трубок, они размещены в ряд, что характерно для большинства решений формата Twin Tower. Никелированное покрытие придает охладителю более целостный вид, а также оберегает медные элементы от окисления.

В местах контакта трубок с пластинами и основанием мы не обнаружили следов пайки или использования термоклея. Либо производителя можно похвалить за очень чистую работу, либо же для фиксации используются какие-то альтернативные методы.

Пластины имеют интересную форму, что придает кулеру некой неординарности, хотя в этом плане он несколько уступает предшественнику. Впрочем, такой подход несет в себе как декоративную особенность, так и помогает более эффективно рассеивать тепло. Сверху видны характерные рельефные логотипы линейки Deepcool GAMER STORM, к которой принадлежит тестируемая новинка.

За заводской наклейкой скрывается отлично отполированное основание с большой площадью – 60 х 45 мм. Его поверхность не имеет каких-либо дефектов, но наилучшая прижимная сила будет обеспечиваться в центральной его части.

Поскольку речь идет о топовом решении, производитель не стал экономить на вентиляторах, использовав пару моделей на основе японских гидродинамических подшипников. Они отличаются низким уровнем создаваемого шума и высоким ресурсом, а также рядом конструктивных доработок. К таковым можно отнести аэродинамические ребра на лопастях, наличие съемной крыльчатки для смазывания и прорезиненное покрытие корпуса, снижающее вибрацию. 140-мм Deepcool GF140 работает на частоте до 1200 об/мин, а 120-мм Deepcool GF120, согласно спецификации, разгоняется до 1400 об/мин. Минимальная частота вращения в обоих случаях заявлена на уровне около 300 об/мин. Благодаря таким показателям обе вертушки будут работать довольно тихо – в пределах 27,3 дБ.

Крепление вентиляторов к радиатору осуществляется с помощью четырех металлических скоб. Третьей пары данных изделий в комплекте не предусмотрено – впрочем, изгиб радиатора также усложнит реализацию такой затеи.

Процесс установки

Процесс установки кулера Deepcool GAMER STORM ASSASSIN II на разные платформы подробно описан в комплектном руководстве и его электронной версии. В целом он весьма прост и будет под силу даже самым неопытным пользователям.

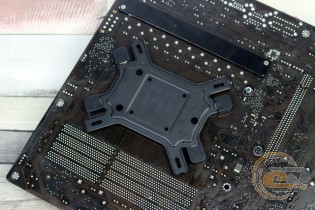

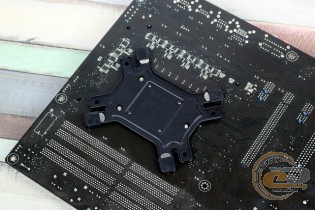

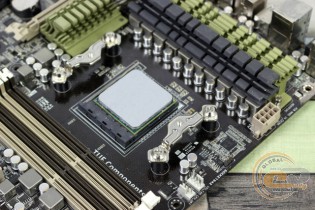

На системных платах для процессоров компании AMD вместо стандартного крепления используется комплектная усилительная пластина, на которой с помощью пластиковых насадок закрепляются винты.

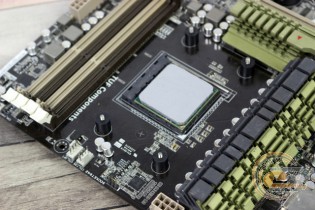

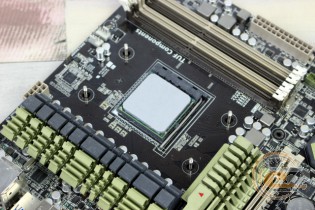

С лицевой стороны на них нанизываются стойки, прижимающиеся металлическими креплениями и гайками.

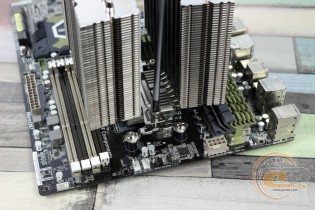

Далее устанавливаем процессор, наносим термоинтерфейс и монтируем радиатор, фиксируя его прижимной пластиной с помощью отвертки с длинным жалом. После этого остается всего лишь закрепить вентиляторы с помощью комплектных скоб и подключить их к соответствующим разъемам (можно воспользоваться комплектным концентратором).

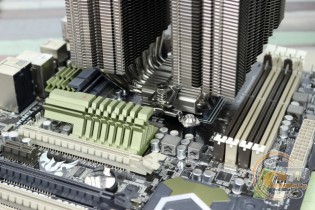

Ширина тестируемого кулера равна 158 мм, из-за чего он перекрывает все четыре слота расширения ОЗУ. Установить в них получится только невысокие модули памяти (до 48 мм). Что же касается совместимости с близлежащими радиаторами, то с ними никаких проблем мы не испытали.

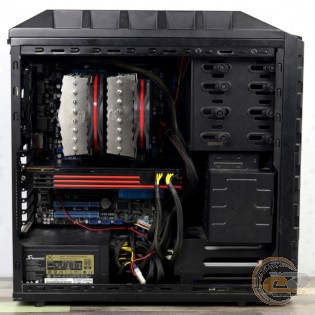

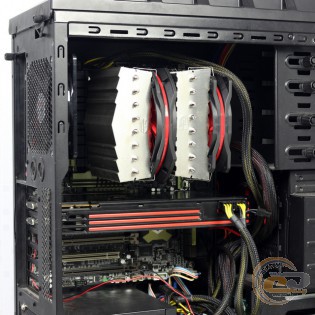

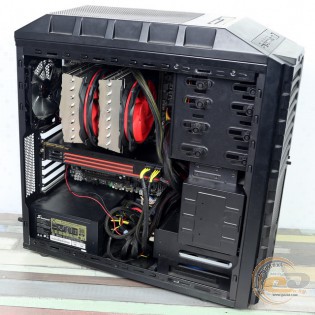

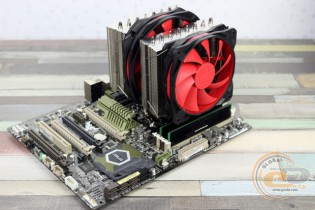

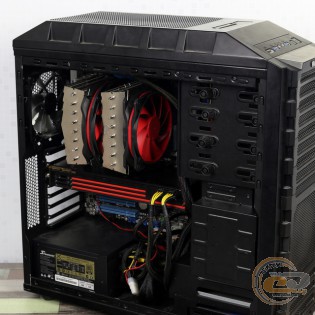

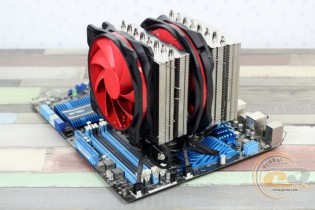

В сборе тестируемый охладитель имеет внушительную высоту в 167 мм, что обязательно следует учесть при выборе корпуса или установке в уже имеющийся. Черно-красные вентиляторы отлично смотрятся в сочетании с другими компонентами похожего цвета, поэтому при тщательном их подборе можно создать весьма примечательную своей внешностью систему.

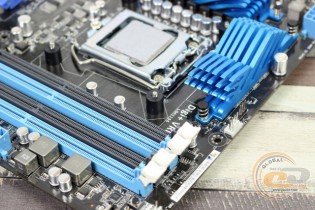

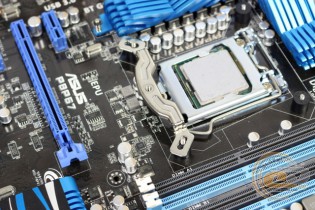

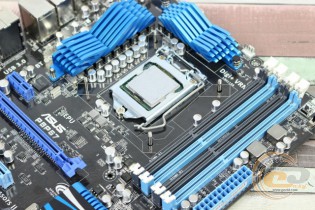

На платформе Intel для установки кулера Deepcool ASSASSIN II также применяется комплектная усилительная пластина, но используются уже другие отверстия.

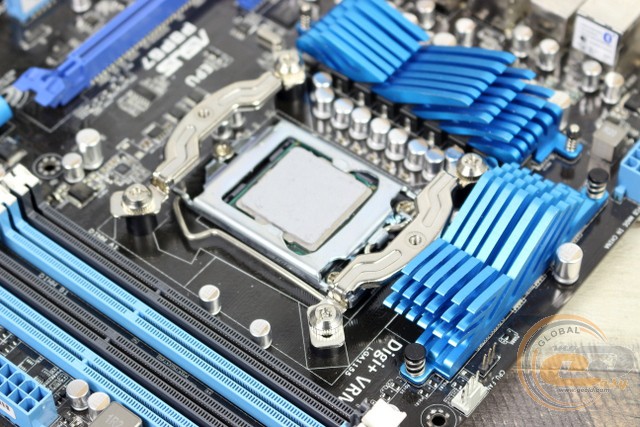

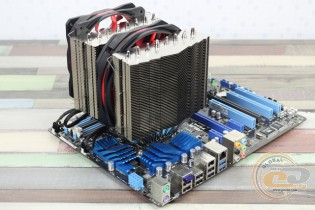

Так же, как и на платах для процессоров AMD, две пары винтов обеспечивают фиксацию стоек и металлических креплений, к которым с помощью пластины закрепляется сам радиатор. Отметим, что при желании охладитель можно смонтировать с поворотом на 90°, направив нагретый воздух на верхнюю панель корпуса.

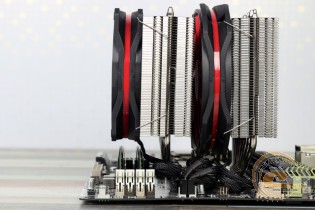

Снова хочется отметить отличную совместимость кулера с высокими околопроцессорными радиаторами. А вот ситуация с оверклокерскими модулями ОЗУ не изменилась – возможно применение только невысоких решений.

Владельцев компактных системных плат формата microATX порадует тот факт, что охладитель не помешает полной мерой использовать первый слот расширения (в нашем случае это PCIe x1). Исключением является монтаж кулера с поворотом на 90°, при котором упомянутый разъем все же будет перекрыт.

Тестирование

Для тестирования процессорной системы охлаждения Deepcool ASSASSIN II использовалось следующее оборудование:

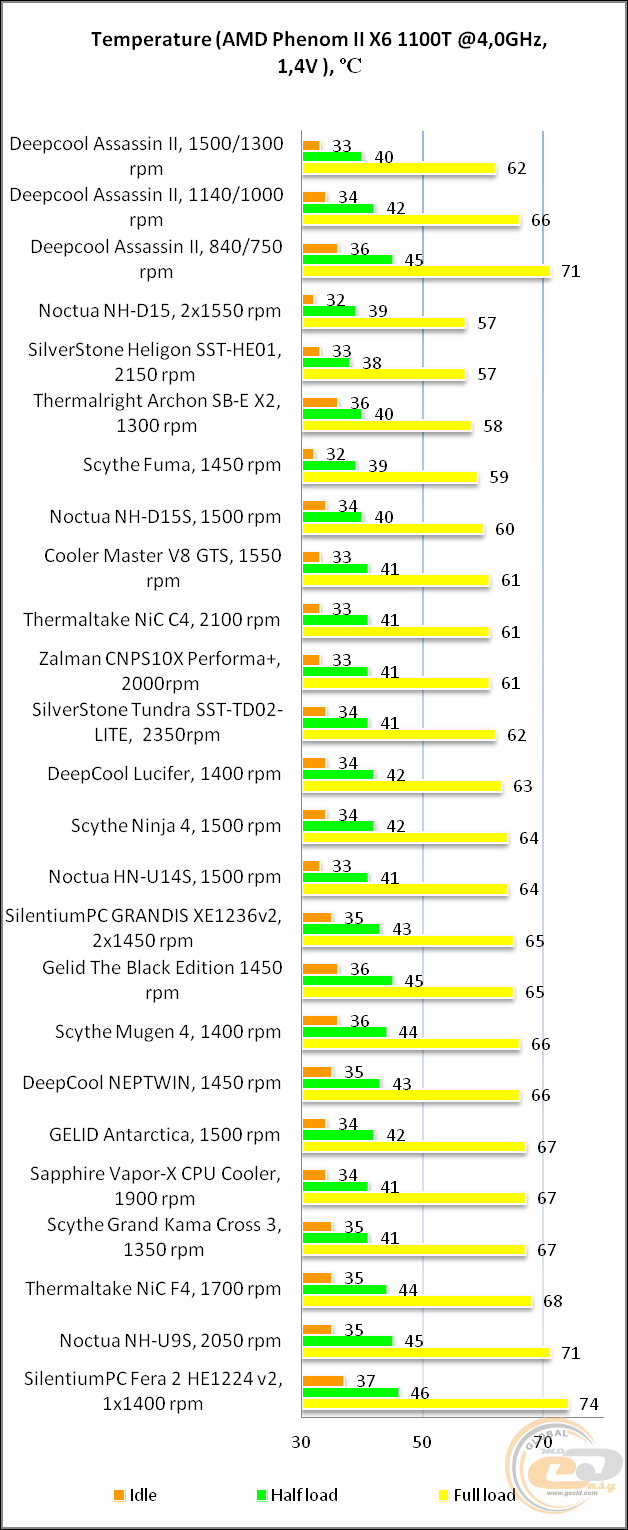

С одной стороны, кулер Deepcool ASSASSIN II имеет очень внушительные размеры. С другой же − скорость вращения его вентиляторов сравнительно невысокая и составляет 1300-1500 об/мин. Поэтому на платформе AMD его показатели хоть и являются достаточно хорошими, но несколько уступают другим топовым решениям, побывавшим у нас на тестировании. Несменным лидером здесь остается кулер Noctua NH-D15. Он же демонстрирует отличные показатели и на стенде с процессором Intel Core i5-2500K (4,5 ГГц), но в этот раз тестируемая новинка справляется с охлаждением так же хорошо. Отметим, что даже сниженной скорости вращения ее лопастей (менее 1000 об/мин) вполне достаточно, чтобы эффективно отводить тепло в практически бесшумном режиме работы.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

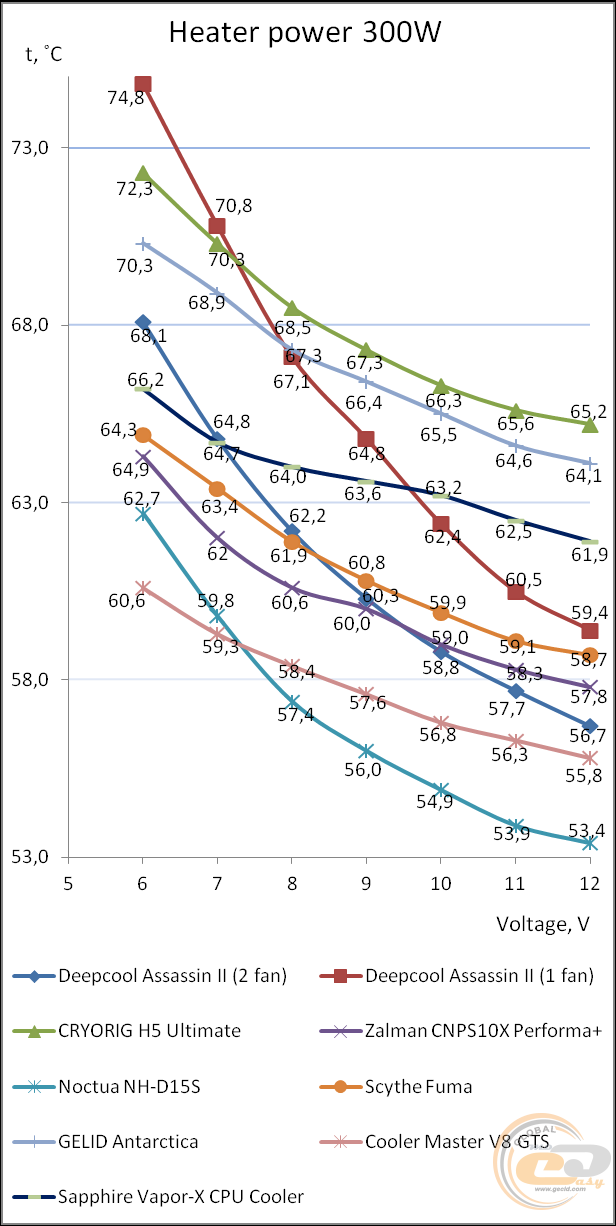

Эксплуатация тестируемого охладителя возможна и с использованием только внутренней 140-мм вертушки. В таком случае температурная кривая сдвигается вверх, а для достижения аналогичной эффективности частота вращения вентилятора должна быть выше на 200-300 об/мин, чем при использовании пары решений. Таким образом, установка двух вентиляторов заметно помогает в достижении более комфортных акустических показателей при аналогичной производительности.

Минимальная скорость вентиляторов несколько превышает значения, заявленные производителем – 540-580 об/мин вместо 150-450 об/мин. Тем не менее уже при таких показателях вертушки работают очень тихо. Максимальные же частоты сопровождаются средним уровнем шума, который при этом является вполне комфортным для длительного времяпровождения за компьютером.

Выводы

Топовый кулер Deepcool ASSASSIN II получился весьма интересным решением. Внешне он привлекает к себе внимание благодаря красно-черным вентиляторам, отлично сочетаясь с похожими оттенками других компьютерных компонентов. Следовательно, для владельцев корпусов с прозрачной боковой крышкой второй «ассасин» может стать подходящим решением для создания дизайнерского шедевра.

Также при первом взгляде на кулер внимание привлекает использование целых восьми тепловых трубок (напомним, наследственная черта), что соответствующим образом отразилось на его эффективности. Радиатора весом почти 1,2 кг вполне хватает для отвода тепла даже от самых мощных процессоров. Компанию же ему составили два вентилятора, основанные на высококачественных гидродинамических подшипниках. Они работают при относительно небольших скоростях, благодаря чему обеспечивается комфортный уровень шума на всем рабочем диапазоне. Таким образом, тестируемая новинка гарантирует отличное охлаждение разогнанных процессоров, не дразня слух владельца.

Существенных недостатков в Deepcool ASSASSIN II мы не обнаружили. Разве что, имеет место перекрытие слотов расширения для ОЗУ, в которые получится установить только невысокие модули памяти (до 48 мм). Но справедливости ради отметим, что данная особенность наблюдается у абсолютного большинства габаритных решений формата Twin-Tower. А вот с чем могут действительно возникнуть трудности, так это с подбором корпуса. Так, высота кулера с парой вентиляторов составляет внушительные 167 мм, что обязательно следует учесть при выборе «жилища» для столь интересного внешне и высокоэффективного продукта.

Достоинства:

• высокая эффективность даже при небольшой скорости вращения вентиляторов;
• комфортный уровень шума на всем рабочем диапазоне;
• никелирование тепловых трубок и основания;
• совместимость со всеми актуальными, а также с некоторыми устаревшими платформами;
• хорошая совместимость с габаритными радиаторами подсистемы питания и первым слотом расширения;
• использование вентиляторов на гидродинамических подшипниках;
• наличие в комплекте концентратора для одновременного подключения четырех 4-контактных вентиляторов;
• простота установки.

Особенности:

• высота кулера составляет 167 мм;
• совместимость только с модулями ОЗУ высотой до 48 мм.
