Обзор процессорной системы водяного охлаждения DEEPCOOL GAMERSTORM CAPTAIN 240 PRO: эффектный облик и не только

Мы продолжаем знакомиться с необслуживаемыми системами водяного охлаждения от DEEPCOOL. Ранее уже протестировали бюджетную DEEPCOOL GAMMAXX L240 и среднеценовую DEEPCOOL GAMERSTORM CASTLE 240 RGB. Сегодня настал черед модели DEEPCOOL GAMERSTORM CAPTAIN 240 PRO.

Это очередная модификация уже легендарной DEEPCOOL CAPTAIN 240. Новинка сохранила общие черты, но при этом имеет усовершенствованный радиатор, водоблок и вентиляторы. Естественно, в наличии и многоцветная подсветка, без которой сейчас сложно представить СВО. Впрочем, обо всем по порядку.

Спецификация

Модель	DEEPCOOL GAMERSTORM CAPTAIN 240 PRO (DP-GS-H12AR-CT240P)
Поддержка процессорных разъемов	AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ / TR4 Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066
Вес конструкции, г	1478 ± 10%
Термоинтерфейс	Термопаста в шприце
Радиатор
Материал	Алюминий
Размеры, мм	290 х 120 х 27
Водяной блок
Размеры, мм	93,7 х 93 х 75
Номинальное напряжение питания, В	12
Скорость работы насоса, об/мин	2200 ± 10%
Потребляемый ток, А	0,13 ± 10%
Энергопотребление, Вт	1,56
Разъем питания	3-контактный
Длина кабеля питания / подсветки, см	28 / 29
LED-подсветка	Есть
Тип подшипника	Циркониевый керамический
Уровень шума, дБА	17,8
Вентиляторы
Модель	DEEPCOOL GAMERSTORM DF1202512CM-012
Размеры, мм	120 х 120 х 25
Количество	2
Тип подшипника	Гидравлический (Hydro Bearing)
Время наработки на отказ, часов	40 000
Поддержка ШИМ-регулировки скорости вращения лопастей	Есть
LED-подсветка	Есть
Напряжение питания, В	до 12
Потребляемый ток, А	0,17 ± 10%
Энергопотребление, Вт	2,04
Скорость вращения, об/мин	500 ± 200 – 1800 ± 10%
Уровень шума, дБА	17,8 – 30
Максимальный воздушный поток, м3/час (CFM)	117,78 (69,34)
Статическое давление, мм вод. ст.	2,42 ± 10%
Разъем питания	4-контактный
Длина кабеля питания / подсветки, см	30 / 40
Подсветка
Тип	Addressable RGB LED
Номинальное напряжение питания, В	5
Энергопотребление (вентиляторы + помпа), Вт	5,7
Разъем питания	3-контактный (+5V-D-G)
Управление подсветкой	Материнская плата с разъемом 5V ADD-RGB Header
Сайт производителя	DEEPCOOL Страница продукта

Упаковка и комплект поставки

Среднеразмерная коробка выполнена в привычных черно-зеленых тонах. Помимо цветного изображения самого охладителя, тут приведена его детальная спецификация и список ключевых достоинств. Правда, только на английском языке.

Внутри традиционно находится корзина из папье-маше с отсеками, в которых разместились все компоненты кулера и сопутствующие аксессуары. Они расфасованы по коробкам или полиэтиленовым пакетам.

В комплект поставки DEEPCOOL GAMERSTORM CAPTAIN 240 PRO входит универсальная усилительная пластина, две пары креплений, набор крепежных стоек, винтов, шпилек и гаек, концентратор для подключения до четырех вентиляторов, ARGB LED-контроллер и ARGB LED-хаб с сопутствующими аксессуарами, а также маленький шприц термопасты и набор пользовательской документации.

Внешний вид и конструкция

Как и ранее протестированные заводские СВО, DEEPCOOL GAMERSTORM CAPTAIN 240 PRO состоит из двух элементов, наглухо соединенных гибкими шлангами: радиатора и водоблока со встроенной помпой.

Подобно оригинальной версии, водоблок имеет необычный и хорошо узнаваемый дизайн в стиле стимпанк со стеклянной трубкой. Она соединяет верх и низ, и по ней можно наблюдать течение жидкости. Но теперь верхняя крышка имеет несколько другую форму, а контур и ребра, стилизованные под турбину, обзавелись адресной многоцветной подсветкой. Несмотря на возросшие габариты (93,7 х 93 х 75 мм против 89 х 65 х 82 мм), можно не бояться за совместимость с пространством вокруг процессорного сокета.

Внутри применяется двухкамерный дизайн: в верхнюю часть поступает хладагент из радиатора, а в нижней расположена помпа и происходит забор тепла от основания через микрокапилляры, а затем возврат нагретой жидкости в радиатор с ее последующим охлаждением. По словам производителя, используется высокоэффективный трехфазный мотор, циркониевый керамический подшипник и вал алмазного качества, что уменьшает шум водяного насоса и повышает срок эксплуатации. К сожалению, о его характеристиках известно очень мало: скорость ротора равна 2200 ± 10% об/мин, а энергопотребление – 1,56 Вт.

Отдельно акцентируется внимание на технологии Automatic Pressure Adjustment Function (APAF), которая позволяет автоматически менять давление в системе циркуляции хладагента. Это увеличивает срок эксплуатации изделия и его безопасность. Для подключения используются два 3-контактных кабеля: 28-см питания (с оплеткой) и 29-см иллюминации (без оплетки).

Шланги входят в водоблок сбоку, через Г-образные фитинги. Их можно поворачивать влево и вправо с небольшим сопротивлением.

Медное основание водоблока имеет размеры 56 х 56 мм и закреплено восемью винтами Torx. Изначально оно закрыто защитной пленкой. Поверхность не самая ровная, зато гладкая, без следов грубой обработки. По бокам находятся «уши» с подпружиненными винтами для фиксации на крепежных лапах, которые появились во времена DEEPCOOL CAPTAIN 240EX.

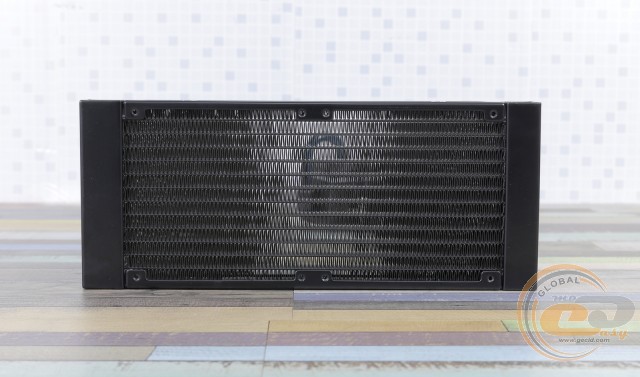

Радиатор DEEPCOOL GAMERSTORM CAPTAIN 240 PRO изготовлен из алюминия, а крепежная рама – из стали. По сравнению с прародителем, он не только несколько увеличился в длине (290 против 274 мм), но и стал более презентабельным. Все благодаря более угловатой форме, использованию вставок с хромированной надписью GAMERSTORM и блестящих болтов.

Сам охладитель состоит из 14 плоских каналов, между которыми находится гофрированная лента: толщина перегородок составляет 0,35 мм, а расстояние между пластинами равно в среднем 1,1 мм. Плотность ребер на дюйм сравнительно высокая – 20 FPI.

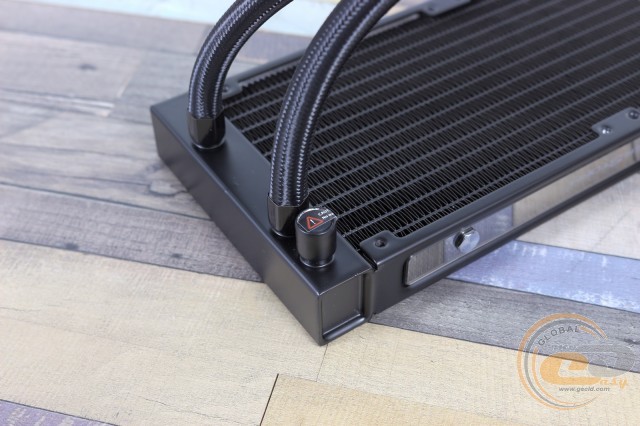

На один из торцов выведены два неподвижных фитинга, на которые напрессованы шланги в тканевой оплетке длиной 30 см. Рядом с ними находится компрессионный клапан.

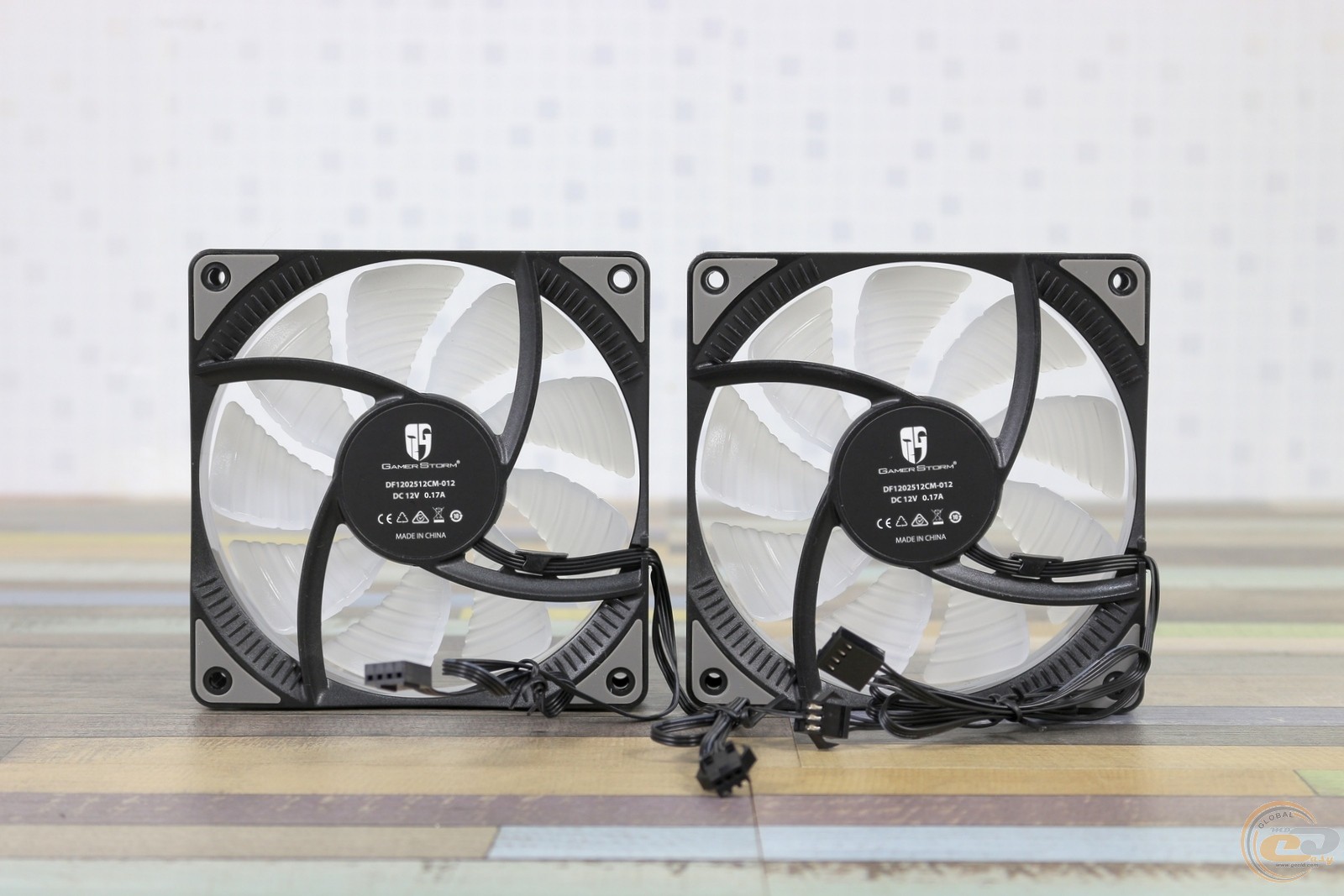

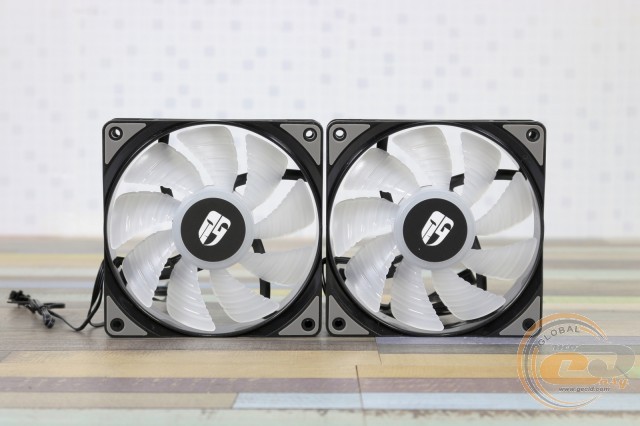

За обдув радиатора отвечает пара фирменных вентиляторов DEEPCOOL GAMERSTORM DF1202512CM-012 с адресной ARGB-подсветкой, которые построены на основе гидравлического подшипника. Они уже знакомы нам по обзору СВО DEEPCOOL GAMERSTORM CASTLE 240 RGB. В основе лежит надежный гидравлический подшипник. Согласно официальным данным, вертушки поддерживают ШИМ-регулировку скорости вращения лопастей в диапазоне 500 – 1800 ± 10% об/мин.

Девятилопастная крыльчатка выполнена из белого полупрозрачного пластика с применением специального дизайна лопастей, который подразумевает наличие множества каналов для оптимизации воздушного потока и уменьшения уровня шума. Последнему способствует и наличие антивибрационных вставок на углах с обеих сторон.

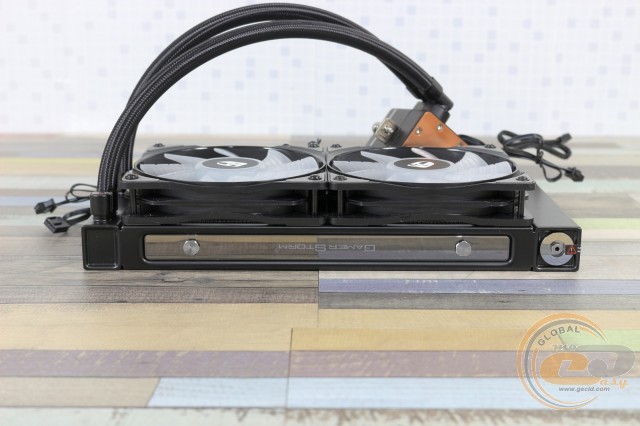

Крепление вентиляторов к радиатору осуществляется с помощью длинных комплектных винтов с крестообразной головкой. Питание и подсветка пропеллеров подается по двум проводам без оплетки: 4-контактному 30-см и 3-контактному 40-см.

В комплекте есть хаб для синхронизации работы сразу 4-х вертушек. Если материнская плата поддерживает ARGB-подсветку (должно быть упоминание Addressable-RGB Ready, в противном случае велика вероятность повредить ваше оборудование), то можно все настроить через фирменное ПО. Поддерживаются ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion и MSI Mystic Light Sync.

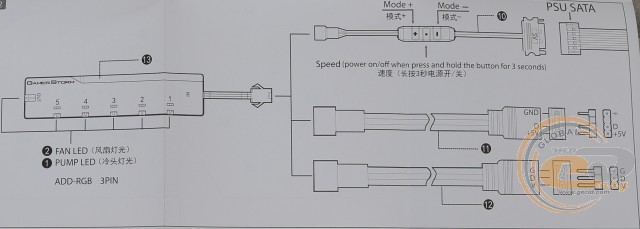

Если таковой нет, то производитель положил в комплект ARGB LED-контроллер и концентратор, которые позволяют управлять 4-мя вертушками и помпой. Небольшой пульт подключается к разъему питания SATA и управляется при помощи трех кнопок. Крайние отвечают за выбор режима иллюминации, а средняя – за скорость (трехсекундное удержание выключает подсветку).

Процесс установки

В плане совместимости у DEEPCOOL GAMERSTORM CAPTAIN 240 PRO нет отличий от ранее рассмотренной модели DEEPCOOL GAMERSTORM CASTLE 240 RGB. Она устанавливается на любую современную платформу и многие устаревшие: Intel Socket LGA115x / LGA1366 / LGA20xx и AMD Socket AMх / FMх / TR4.

Сама процедура установки детально описана в комплектном руководстве пользователя, которое также можно скачать в электронном виде по этой ссылке. Мы же продемонстрируем процесс сборки на примере традиционных стендовых платформ Intel Socket LGA1155 и AMD Socket AM3+.

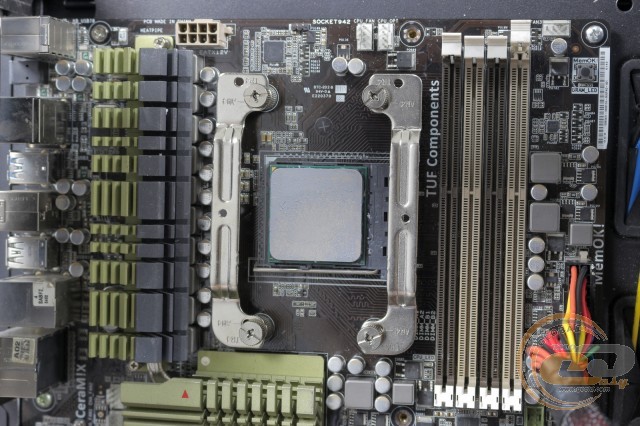

В обоих случаях используется универсальная усилительная пластина со шпильками, которые фиксируются гайками с диэлектрическим покрытием. Сверху монтируем подходящие крепежные лапы, которые также фиксируем гайками с прорезью под плоскую отвертку.

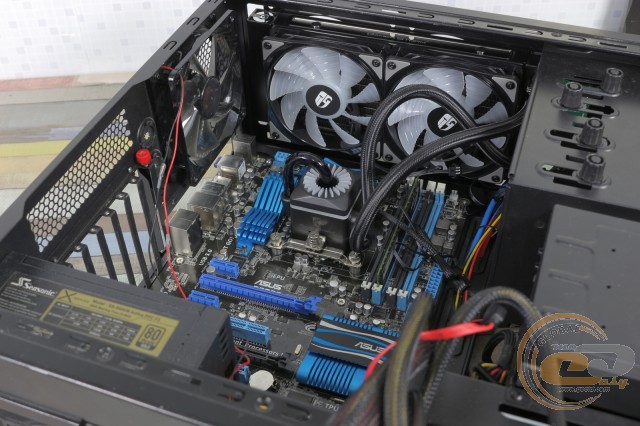

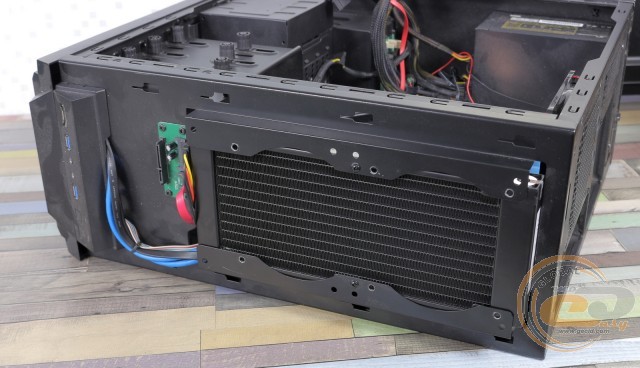

Перед установкой водоблока на CPU желательно закрепить радиатор СВО с вертушками в корпус ПК.

Затем наносим термопасту и фиксируем водоблок, равномерно прикручивая два подпружиненных винта.

В конце необходимо подключить вентиляторы и помпу к соответствующим разъемам на системной плате. А если она не умеет работать с адресной подсветкой, то дополнительно используем комплектный ARGB LED-контроллер и концентратор.

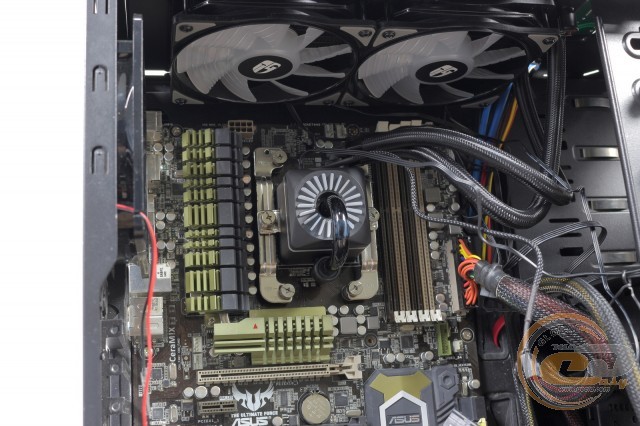

В случае с платформой на базе процессора AMD алгоритм тот же, но придется использовать другой набор отверстий на усилительной пластине и соответствующие крепежные лапы. Других изменений нет.

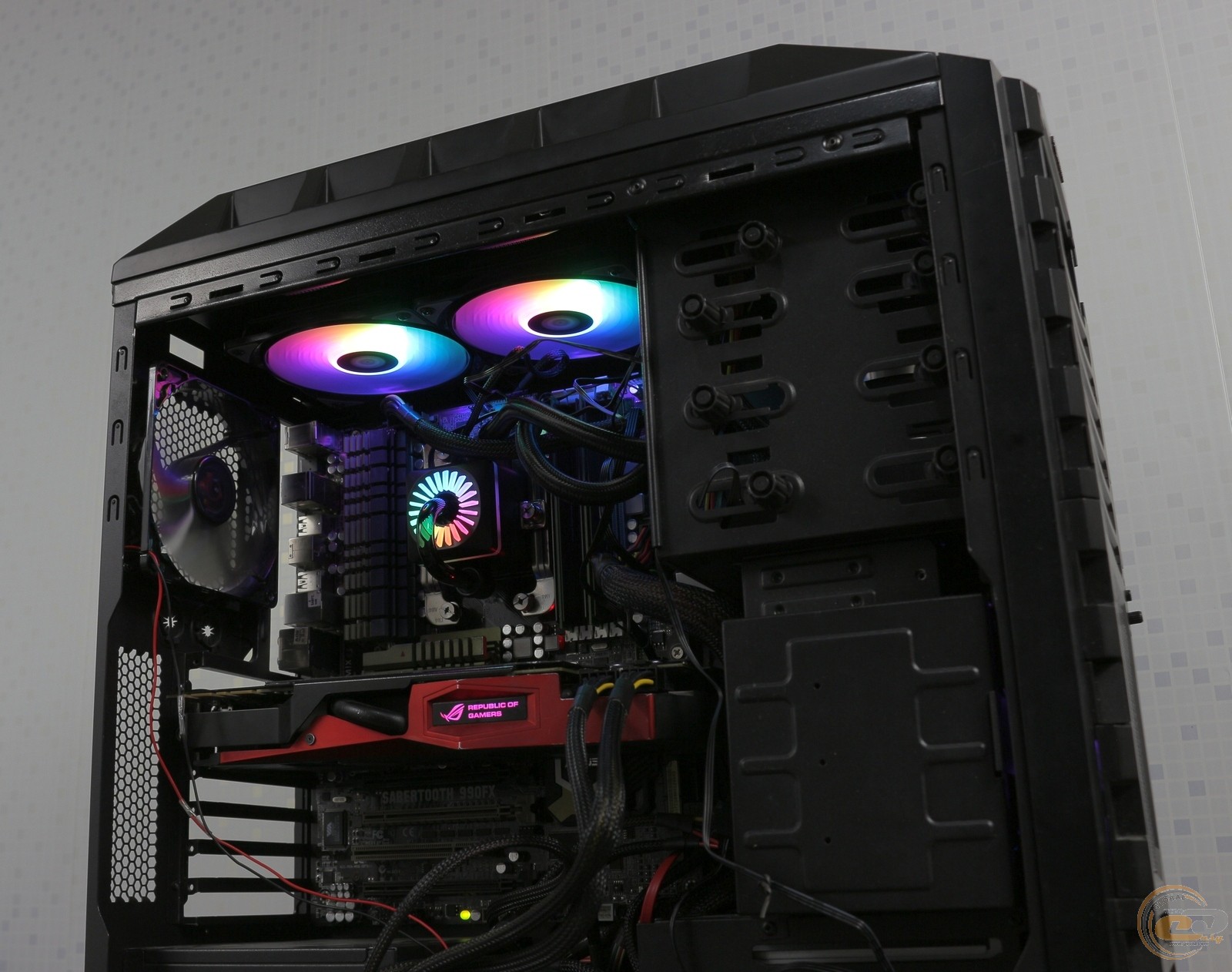

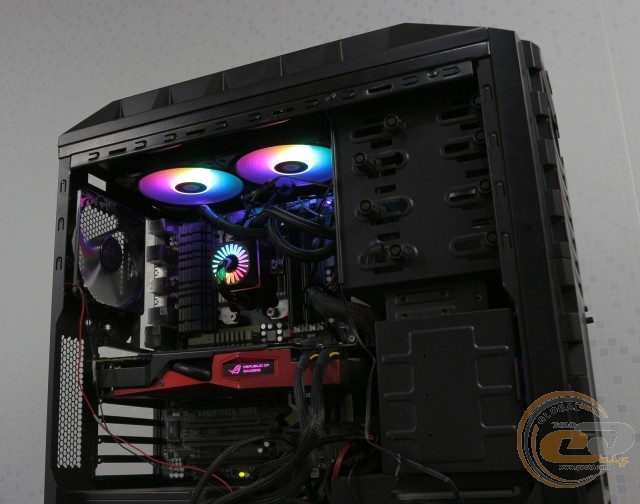

При включении система оживает и радует глаз неповторимым буйством красок – выглядит очень привлекательно и однозначно понравится обладателям корпусов с прозрачными панелями.

Тестирование

Для тестирования системы водяного охлаждения использовалось следующее оборудование:

Процессоры	AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ) Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)
Материнские платы	ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX) ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)
Оперативная память	2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP
Видеокарта	AMD Radeon HD 6950 (2 ГБ GDDR5)
Жесткий диск	Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)
Блок питания	Seasonic X-760 (SS-760KM), 120-мм вентилятор
Корпус	be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы)
Термопаста	akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

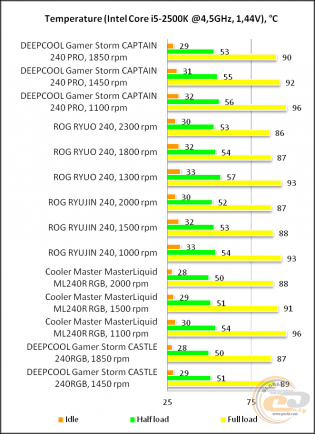

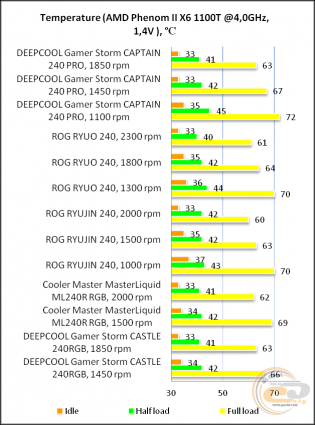

DEEPCOOL GAMERSTORM CAPTAIN 240 PRO без проблем справляется с охлаждением разогнанных до 4 − 4,5 ГГц многоядерных стендовых процессоров. В тихом режиме работы она успешно обходит Cooler Master MASTERLIQUID ML240R RGB. Последняя отыгрывается за счет более быстрых вертушек. На платформе AMD между новинкой и DEEPCOOL GAMERSTORM CASTLE 240 RGB можно ставить знак равенства, но в случае с Intel она местами проигрывает до 3°С. Возможно, сказывается не самое ровное основание водоблока.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

Система остается тихой вплоть до скорости штатных вентиляторов в 1565 об/мин. Но даже на максимальных частотах шум не превышает среднего уровня. Проще говоря, СВО не будет выделяться на фоне других комплектующих компьютера. То же самое касается и помпы, которая никак не давала о себе знать.

Итоги

DEEPCOOL GAMERSTORM CAPTAIN 240 PRO – это современная двухсекционная СВО с акцентом на визуальную составляющую. Все благодаря интересному дизайну водоблока и радиатора, а также продвинутой ARGB LED-подсветке. Последнюю можно синхронизировать и настроить даже без наличия совместимой материнской платы, использовав комплектный концентратор и контроллер, что очень удобно.

По эффективности и уровню шума новинка сопоставима с одноклассниками, поэтому тут никаких откровений. Она справится с охлаждением любого современного процессора в номинале, а также обеспечит неплохой запас для оверклокерских экспериментов. Кроме того, DEEPCOOL GAMERSTORM CAPTAIN 240 PRO совместима со всеми актуальными платформами и имеет простое и надежное крепление. Важно и то, что насос и вертушки имеют длительный срок эксплуатации.

Из недостатков отметим не самое ровное основание водоблока. Надеемся, что это только особенность нашего экземпляра, но при возможности рекомендуем вооружиться линейкой и все проверить самостоятельно.

А вы готовы переплачивать за внешний вид охлаждения или вам важнее только чистая производительность, а все остальное вторично? Делитесь своим мнением в комментариях.

Достоинства:

• интересный внешний вид;
• потрясающая адресная ARGB-подсветка;
• комплектный ARGB LED-контроллер и концентратор;
• применение в основе помпы циркониево-керамического подшипника;
• хорошая эффективность даже на пониженных скоростях работы;
• совместимость со всеми актуальными и многими устаревшими платформами;
• применение качественных вентиляторов с высоким сроком службы и ШИМ-регулировкой;
• хорошая совместимость с габаритными комплектующими в системе;
• поддержка ряда фирменных технологий;
• простота установки.

Автор: Виктор Ефименко

Выражаем благодарность компании DEEPCOOL за предоставленную для тестирования систему охлаждения.
