Обзор процессорной системы охлаждения Deepcool GamerStorm Fryzen: когда очень жарко
04-12-2019
В своем сегменте процессоры AMD Ryzen Threadripper радуют относительной доступностью и высокой производительностью, побуждая извечного конкурента к активным действиям. Однако платой является высокое их тепловыделение, что вылилось в повышенные требования к системе охлаждения.
Кулер Deepcool GamerStorm Fryzen создавался в первую очередь именно для владельцев данной платформы, хотя поддержка «народных» AMD Socket AMx и FMx также в наличии. Но что было сделано для того, чтобы эффективно отводить до 250 Вт тепла от топовых многоядерников? И какова реальная производительность данной модели? Ответы на эти и другие вопросы постараемся дать далее.
Спецификация
Модель |
Deepcool GamerStorm Fryzen |
Поддержка процессорных разъемов |
AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+ / TR4 |
Максимальный TDP процессора, Вт |
250 |
Размеры основания, мм |
46 х 68 |
Тепловые трубки |
|
Материал |
Никелированная медь |
Количество |
6 |
Диаметр, мм |
6 |
Радиатор |
|
Материал |
Алюминий |
Количество |
47 |
Количество пластин на дюйм |
12 |
Толщина, мм |
0,3 |
Расстояние между пластинами, мм |
2 |
Размеры (измерено вручную), мм |
155 x 120 x 79 (158 х 120 х 55) |
Вентилятор |
|
Количество |
1 |
Поддержка ШИМ-регулировки скорости вращения лопастей |
Есть |
LED-подсветка |
RGB |
Напряжение питания подсветки, В |
5 |
Потребляемый ток подсветки, А |
1,03 |
Энергопотребление подсветки, Вт |
5,15 |
Напряжение питания вентилятора, В |
12 |
Стартовое напряжение вентилятора, В |
7 |
Потребляемый ток вентилятора, А |
0,19 |
Энергопотребление вентилятора, Вт |
2,28 |
Тип подшипника |
Hydro Bearing |
Скорость вращения, об/мин |
500 ± 150 – 1800 ± 10% |
Воздушный поток, м3/ч (CFM) |
108,8 (64) |
Уровень шума, дБ(А) |
17,8 – 41,5 |
Разъем питания |
4-контактный |
Длина кабеля, см |
30 |
Размеры, мм |
120 x 120 x 25 |
Общее |
|
Термоинтерфейс |
Термопаста в шприце |
Размеры охладителя, мм |
164,6 х 81,5 x 124 |
Вес, г |
1187 |
Сайт производителя |
Упаковка и комплектация
Начнем, конечно же, с упаковки. Фирменное зелено-серое оформление уже намекает на принадлежность к бренду GamerStorm, вышедшего из-под крыла компании Deepcool. Коробка открывается легким движением руки. Из информации имеется как общий перечень сведений, так и подробная таблица спецификации.

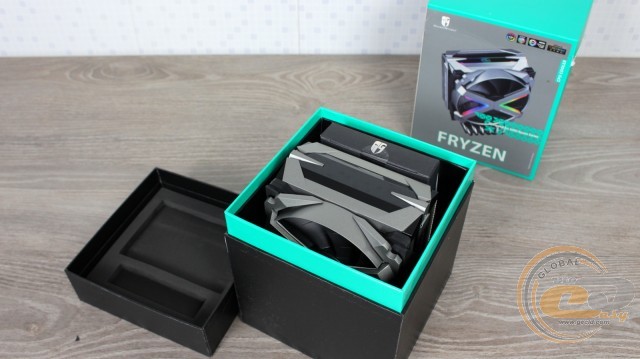

Внутри предусмотрена коробочка поменьше, в которой заботливо прячется сам кулер и…еще одна коробка.

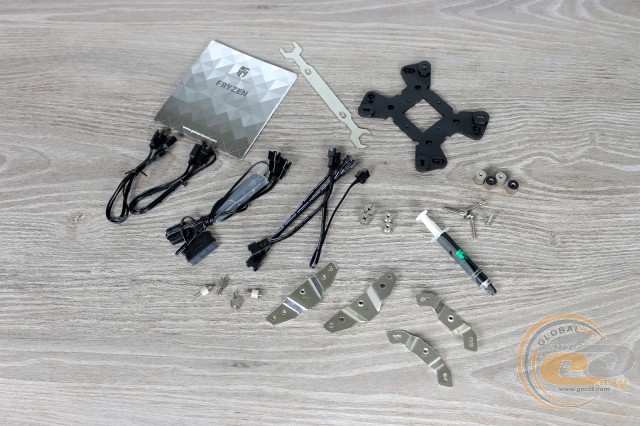

Содержимое последней включает немало полезного:
- универсальную усилительную пластину с прокладками;
- набор металлических креплений, стоек, винтов и гаек для разных платформ;
- гаечный ключ;
- кабели для синхронизации подсветки;
- кабель с выносной кнопкой управления подсветкой;
- термопасту в шприце;
- бумажную документацию.
Наличие многих аксессуаров связанно с поддержкой регулируемого RGB-свечения, что отразилось и на стоимости охладителя.
Внешний вид и конструкция

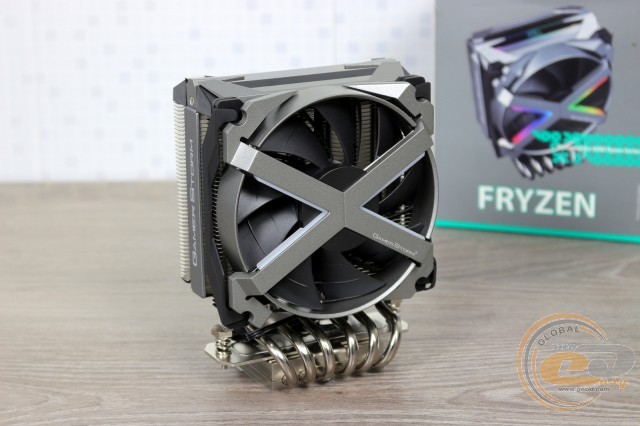

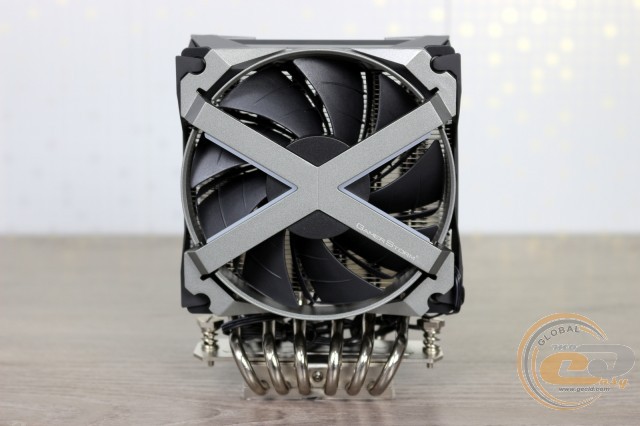

Оригинальные формы, матово-серебристый окрас и изюминка в виде надписи делают устройство максимально узнаваемым. Возможно, такое X-образное исполнение понравится не всем – как говорят, на вкус и цвет... Но своего ценителя и покупателя устройство обязательно найдет.

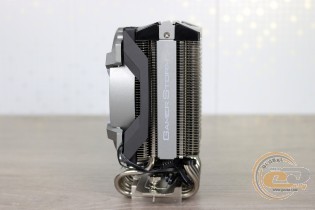

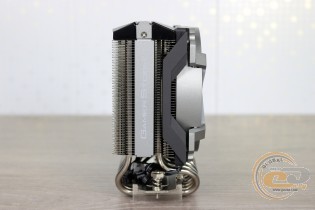

Черные пластиковые фиксаторы по бокам держат лицевую панель и саму вертушку. В теории симметричная конструкция радиатора позволяет установить еще один пропеллер с обратной стороны. Но в таком случае вентилятор и скобы для его крепления придется покупать отдельно. Да и вряд ли добавленные компоненты будут красиво сочетаться с тем, что мы уже имеем. А ведь над дизайном хорошенько поработали – даже на боковинах красуется надпись «GamerStorm».

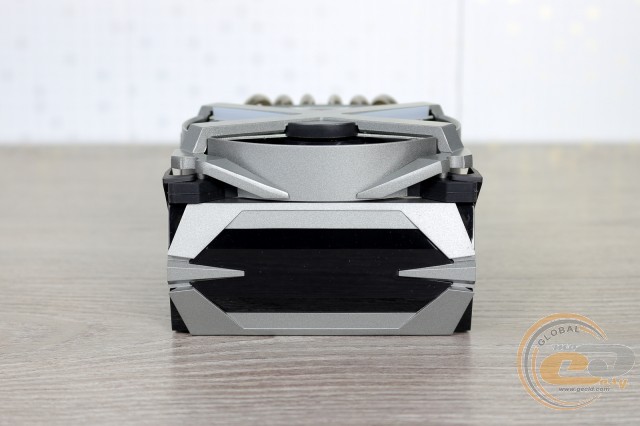

Кончики тепловых трубок спрятаны вглубь очередной серебристо-черной накладки. Вместе с ней высота кулера достигает почти 165 мм, что обязательно следует учесть, ведь поместится он далеко не в каждый корпус.

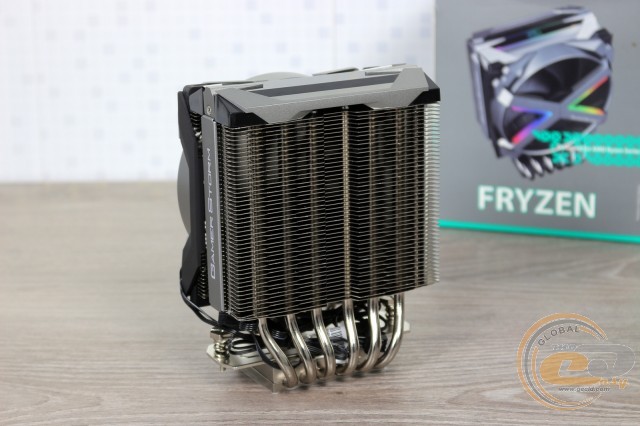

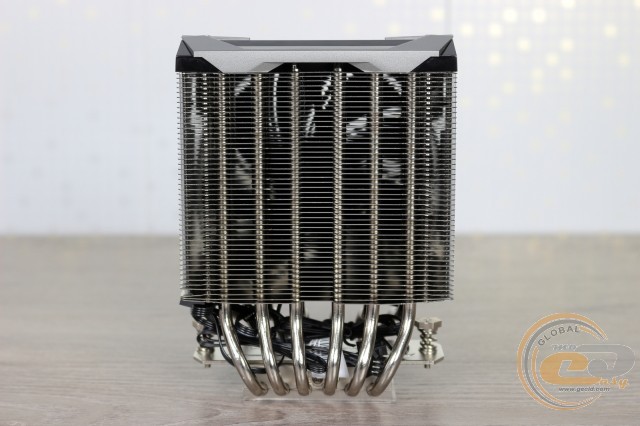

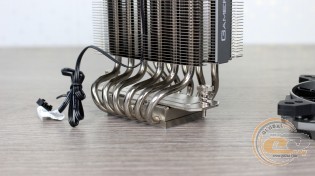

Ракурс «со спины» открывает вид на радиатор. В его основе находятся шесть медных тепловых трубок диаметром 6 мм, покрытых слоем никеля во избежание окисления и падения эффективности.
Их расположение позволяет максимально равномерно распределять тепло по конструкции. Пластины же набраны из сравнительно тонких листов алюминия толщиной 0,3 мм, расположенных на расстоянии 2 мм друг от друга. В целом более-менее привычная башня.

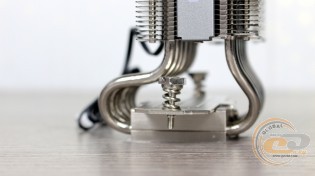

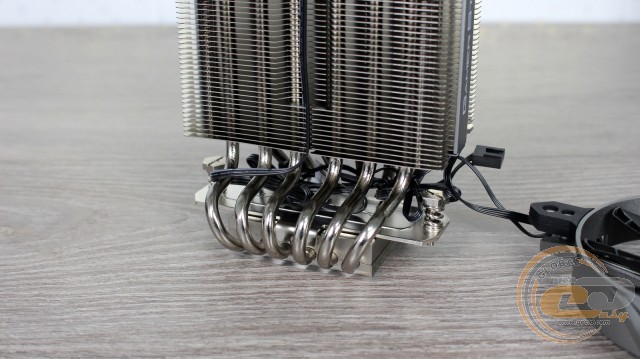

Но не во всем. У основания тепловые трубки обзавелись интересным изгибом, смещая конструкцию относительно центра: даже с вентилятором кулер не должен мешать установке высоких модулей ОЗУ. Это мы обязательно проверим во время монтажа.
С обратной стороны основания применяется прижимная пластина с подпружиненными крепежными винтами.

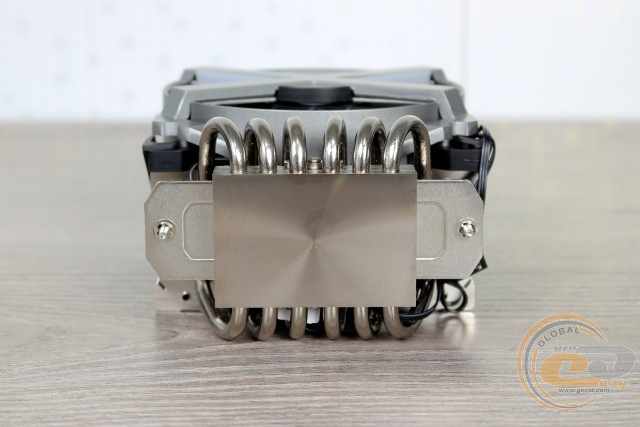

Контактирующая с CPU медная поверхность также получила никелированное покрытие. Кстати, размеры основания (46 х 68 мм) выбраны не случайно. Именно такие габариты имеют теплораспределительные крышки процессоров для платформы AMD Socket TR4. Следовательно, именно в составе таких высокопроизводительных платформ ожидается полное раскрытие потенциала Deepcool Fryzen.

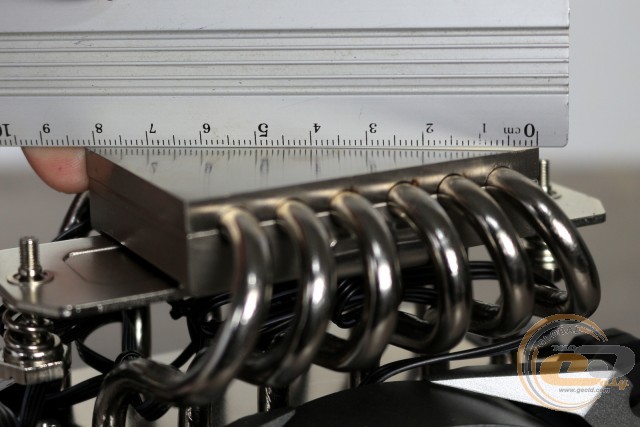

Что касается качества обработки поверхности, то помимо следов шлифовки, имеем также небольшую кривизну. Из-за этого кулер лучше прижимается в центре, а по бокам теплопередача ухудшается из-за слоя термоинтерфейса.
В углублении за вертушкой прячется кабель подсветки верхней панели. Еще один похожий провод обеспечивает свечение вертушки. Третий 30-см кабель – привычный 4-контактный для питания пропеллера и регулировки скорости его вращения.
Первые два (40- и 50-см) через комплектные компоненты можно подключить к материнской плате с поддержкой технологии синхронизации подсветки. Тогда кулер станет одним целым с остальными компонентами системы. Второй способ обеспечения подсветки – еще один кабель, но уже с пультом управления на нем и питанием через SATA-разъем.
В таком случае будут использоваться предустановленные режимы. А их с головой хватит, чтобы разнообразить внешность любого системника. Переключение осуществляется простым нажатием выносной кнопки.

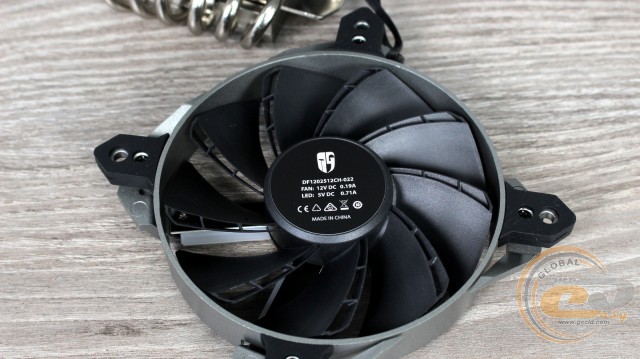

Применяемый вентилятор DF1202512CH мы уже встречали внутри блоков питания линейки Deepcool GamerStorm DQ. Да, те же оптимизированные двойные лопасти и надежный гидродинамический подшипник. Основная часть корпуса выполнена из пластика, который по углам дополнен вставками из плотной резины. Так что лишних вибраций не предвидится.
Электротехнические параметры указаны сразу для самой вертушки (12 В, 0,19 А) и для питания встроенной в нее LED-подсветки (5 В, 0,71 А). При этом частота вращения лопастей должна оставаться в диапазоне от 500 ± 150 до 1800 ± 10% об/мин.
