Обзор процессорной системы водяного охлаждения DEEPCOOL GAMMAXX L240: доступный свет

Сейчас уже можно без проблем собрать красивый и производительный компьютер. Практически все производители комплектующих уделяют большое внимание визуальной составляющей своих изделий и оснащают их подсветкой.

DEEPCOOL GAMMAXX L240

Не стали исключением и системы водяного охлаждения. И если раньше светились только вентиляторы, то сейчас этим могут похвастать и водоблоки. Сама же иллюминация стала многоцветной, настраиваемой и синхронизируемой. Как пример: новенькая заводская СВО DEEPCOOL GAMMAXX L240. Она была анонсирована в начале осени прошлого года и уже доступна на отечественном рынке по демократичной цене в районе $78.

Спецификация

Модель

DEEPCOOL GAMMAXX L240

(DP-H24RF-GL240RGB)

Поддержка процессорных разъемов

AMD Socket AM2 / AM2+ / AM3 / AM3+ / AM4 / FM1 / FM2 / FM2+

Intel Socket LGA1156 / LGA1155 / LGA1150 / LGA1151 / LGA1366 / LGA2011 / LGA2011-v3 / LGA2066

Максимальный TDP процессоров AMD / Intel, Вт

250 / 165

Вес конструкции, г

1204 ± 10%

Термоинтерфейс

Термопаста в пакетике

Радиатор

Материал

Алюминий

Размеры, мм

274 х 120 х 27

Водяной блок

Размеры с официального сайта / собственные измерения, мм

91 х 79 х 47 / 91 х 79 х 71

Напряжение питания, В

12

Скорость работы насоса, об/мин

2550 ± 10%

Потребляемый ток, А

0,21 ± 10%

Энергопотребление, Вт

2,52

Разъем питания

3-контактный

Длина кабеля питания / подсветки, см

28 / 38

LED-подсветка

Есть

Диаметр основания, мм

55

Материал основания

Медь

Тип подшипника

Керамический

Уровень шума, дБА

18,9

Вентиляторы

Модель

DEEPCOOL DF1202512CM-013

Размеры, мм

120 х 120 х 25

Количество

2

Тип подшипника

Гидравлический (Hydro Bearing)

Поддержка ШИМ-регулировки скорости вращения лопастей

Есть

LED-подсветка

Есть

Напряжение питания, В

до 12

Потребляемый ток, А

0,17 ± 10%

Энергопотребление, Вт

2,04

Скорость вращения, об/мин

500 – 1800 ± 10%

Уровень шума, дБА

≤ 30

Максимальный воздушный поток, м3/час (CFM)

117,78 (69,34)

Статическое давление, мм вод. ст.

2,42 ± 10%

Разъем питания

4-контактный

Длина кабеля питания / подсветки, см

30 / 40

Подсветка

Тип

RGB LED

Номинальное напряжение питания, В

12

Энергопотребление, Вт

3,72

Разъем питания

4-контактный (+12V-G-R-B)

Сайт производителя

DEEPCOOL

Страница продукта

Упаковка и комплект поставки

DEEPCOOL GAMMAXX L240 DEEPCOOL GAMMAXX L240

Система охлаждения запечатана в среднеразмерную картонную коробку, которая оформлена в черно-зеленых тонах. Помимо изображения самого продукта, тут указана вся необходимая информация, включая подробную спецификацию устройства и перечень основных его достоинств.

DEEPCOOL GAMMAXX L240

В комплект поставки DEEPCOOL GAMMAXX L240 входит:

  • универсальная усилительная пластина с фиксаторами;
  • две пары креплений водоблока;
  • набор крепежных винтов, шпилек и гаек;
  • концентратор для подключения до четырех вентиляторов;
  • кабель для синхронизации подсветки;
  • пакетик с термопастой;
  • пользовательская документация.

Внешний вид и конструкция

DEEPCOOL GAMMAXX L240

DEEPCOOL GAMMAXX L240 являет собой необслуживаемую и сразу готовую к эксплуатации систему водяного охлаждения. Она имеет знакомую и понятную конструкцию: радиатор и водоблок «наглухо» соединены шлангами, а контур заправлен хладагентом. По общему оформлению новинка очень напоминает ранее протестированную СВО DEEPCOOL GAMERSTORM CASTLE 240 RGB, но без продвинутой пиксельной подсветки.

DEEPCOOL GAMMAXX L240

Совмещенный с помпой цилиндрический водоблок имеет компактные габариты, что позволяет не беспокоиться за совместимость с массивными модулями ОЗУ и радиаторами подсистемы питания материнских плат. Пластиковый кожух окрашен в черный цвет, а на крышке есть логотип линейки с подсветкой.

Встроенная помпа использует надежный керамический подшипник и высокоэффективный электромотор. Но конкретных цифр в спецификации насоса производитель не наводит. Достоверно известно, что он работает на скорости 2550 ± 10% об/мин. В процессе мониторинга она достигала 2500 об/мин. Для подключения используются два кабеля без оплетки: 28-см 3-контактный (питание) и 38-см 4-контактный (иллюминация).

DEEPCOOL GAMMAXX L240

Шланги входят в водоблок сбоку, через Г-образные фитинги. Их можно поворачивать влево и вправо с небольшим сопротивлением.

DEEPCOOL GAMMAXX L240

Круглое медное основание водоблока имеет диаметр 55 мм. Для ускорения теплообмена с обратной стороны пластины используются микроканалы. К корпусу она прикручена с помощью десяти крестообразных винтов и изначально закрыта защитной пленкой.

DEEPCOOL GAMMAXX L240

Основание – ровное и гладкое, без следов грубой обработки. По бокам находятся проушины для фиксации крепежных лап.

DEEPCOOL GAMMAXX L240

Размеры алюминиевого радиатора DEEPCOOL GAMMAXX L240 составляют 274 х 120 х 27 мм. Он включает в себя 14 продольных каналов с проклеенной между ними гофролентой: толщина перегородок составляет 0,35 мм, а расстояние между пластинами равно в среднем 1,1 мм. Плотность ребер на дюйм сравнительно высокая – 19 FPI.

Стальная крепежная рама имеет два набора отверстий для установки пары 120-мм вентиляторов спереди и сзади.

DEEPCOOL GAMMAXX L240 DEEPCOOL GAMMAXX L240

На одном из торцов радиатора находится наклейка с серийным номером и штрих-кодом, а с противоположной стороны есть место выхода двух фитингов, на которые напрессованы шланги. Они достаточно гибкие, имеют тканевую оболочку и длину 310 мм.

DEEPCOOL GAMMAXX L240

Также предусмотрена пробка для замены охлаждающей жидкости и вывода лишнего воздуха, если таковой попадет в систему. Но она защищена наклейкой, повреждение которой ведет к потере гарантии.

DEEPCOOL GAMMAXX L240

Продувкой радиатора занимаются два комплектных 120-мм вентилятора DEEPCOOL DF1202512CM-013 с RGB-подсветкой. Они построены на основе гидравлического подшипника. Согласно официальным данным, вертушки имеют поддержку ШИМ-регулировки скорости вращения лопастей в диапазоне 500 – 1800 ± 10% об/мин.

DEEPCOOL GAMMAXX L240

Лопасти крыльчатки выполнены из полупрозрачного пластика и имеют профилированную волновую поверхность. Это не только способствует оптимизации воздушного потока, но и усиливает эффект от используемой подсветки. К сожалению, по углам рамки не предусмотрены силиконовые вставки, благодаря которым уменьшается передача вибраций на радиатор и снижается уровень шума.

DEEPCOOL GAMMAXX L240

Крепление вентиляторов к радиатору осуществляется с помощью длинных комплектных винтов с крестообразной головкой.

DEEPCOOL GAMMAXX L240

Питание и подсветка пропеллеров подается по двум 4-контактным проводам без оплетки: 30-см и 40-см соответственно.

DEEPCOOL GAMMAXX L240

В комплекте есть хаб и кабель-сплиттер, которые позволяют синхронизовать работу вертушек и всей подсветки. Важно отметить, что на материнской плате должен быть разъем +12V-G-R-B, а при подключении убедитесь, что контакт 12 В попадает на нужную ножку, поскольку тут нет защиты от ошибки и легко можно вывести из строя системные компоненты.

Процесс установки

Водоблок DEEPCOOL GAMMAXX L240 можно установить практически на любой современный процессор Intel или AMD, а сама процедура подробно описана в комплектном руководстве пользователя (электронная версия) и даже есть официальное видео на YouTube.

Для разных платформ предусмотрены два типа креплений, которые прикручиваются к основанию водоблока. На материнских платах используется универсальная пластина. Но для Socket AM4 остается штатная: просто демонтируется пластиковая рама, а на ее место вкручиваются стойки. В случае с HEDT-платформами, те самые стойки вкручиваются в отверстия стальной пластины процессорного разъема.

DEEPCOOL GAMMAXX L240

Процесс сборки мы продемонстрируем на примере AMD Socket AM3+ и Intel Socket LGA1155.

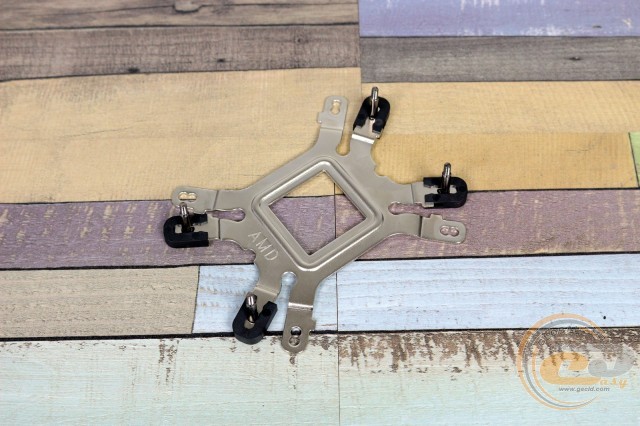

В первом случае вместо стандартных крепежных «ушей» используем универсальную усилительную пластину. Переворачиваем ее от себя стороной c надписью AMD, устанавливаем шпильки в нужные отверстия и фиксируем их при помощи пластиковых креплений.

DEEPCOOL GAMMAXX L240

Теперь монтируем полученную конструкцию на материнскую плату.

DEEPCOOL GAMMAXX L240

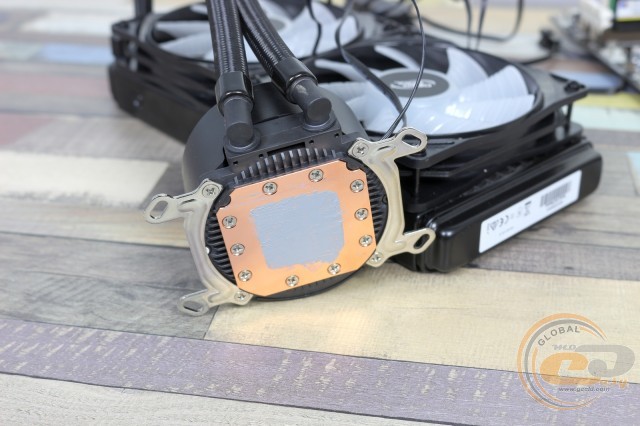

Следом выбираем нужное крепление водоблока, размещаем обе металлические пластины по бокам основания и фиксируем каждую двумя винтами.

DEEPCOOL GAMMAXX L240

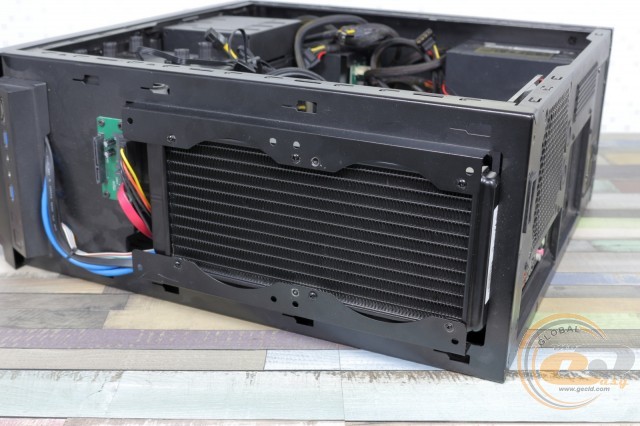

Перед установкой водоблока на CPU желательно закрепить радиатор СВО с вертушками в корпус ПК.

DEEPCOOL GAMMAXX L240

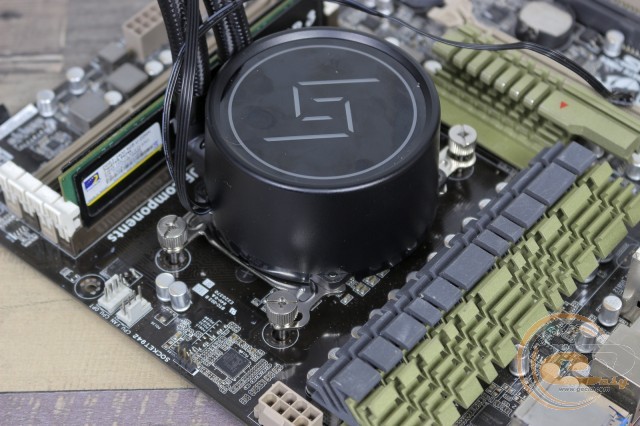

Затем наносим термопасту, ставим водоблок на процессор, не забыв предварительно снять защитную пленку с основания, и фиксируем гайками с накатанной головкой.

DEEPCOOL GAMMAXX L240

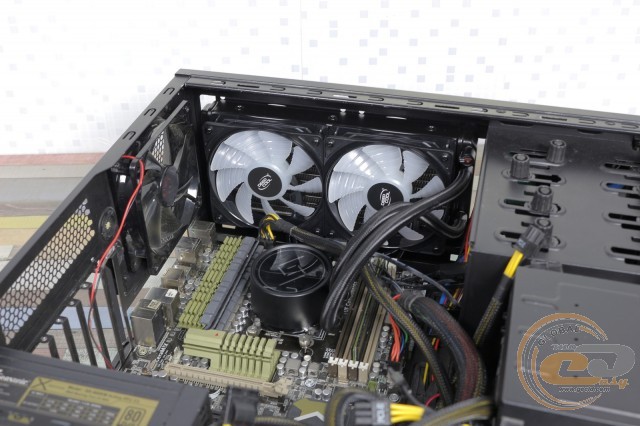

На завершающем этапе подключаем вентиляторы и помпу к соответствующим разъемам на системной плате.

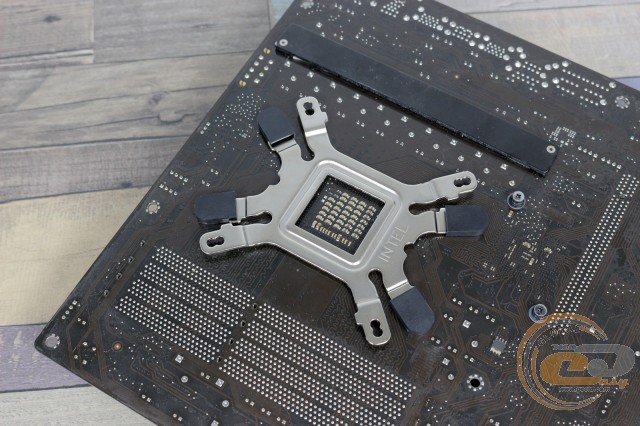

В случае с платформой на базе процессора Intel алгоритм тот же, но придется перевернуть усилительную пластину и использовать диагональные крепежные отверстия. Других изменений нет.

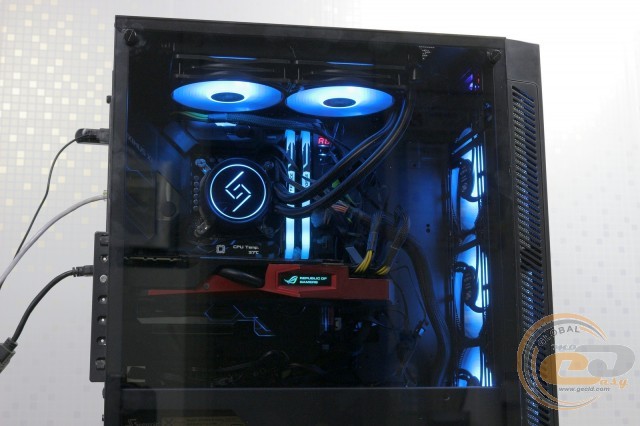

Подсветку DEEPCOOL GAMMAXX L240 можно настроить и синхронизировать с другими комплектующими в системе. Присутствует поддержка всех фирменных программ: ASRock RGB LED Utility, ASUS Aura Sync, GIGABYTE RGB Fusion и MSI Mystic Light Sync. Конечный результат должен удовлетворить даже самого требовательного любителя моддинга.

Тестирование

Для тестирования системы водяного охлаждения использовалось следующее оборудование:

Процессоры

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативная память

2 х 1024 МБ DDR3-1333 TwinMOS 9DRTBKZ8-TATP

Видеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Блок питания

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

be quiet! Dark Base Pro 900, (2 х 140-мм и 1 х 120-мм вентиляторы)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

DEEPCOOL GAMMAXX L240 DEEPCOOL GAMMAXX L240

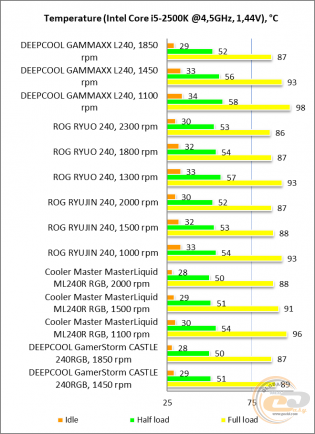

От недорогой водянки не стоит ждать рекордных показателей. Но даже в тихом режиме DEEPCOOL GAMMAXX L240 справляется с охлаждением разогнанных до 4 − 4,5 ГГц многоядерных стендовых процессоров. А на максимальных скоростях новинка на равных соперничает с моделью DEEPCOOL GAMERSTORM CASTLE 240 RGB и лишь на 1-2° отстает от Cooler Master MASTERLIQUID ML240R RGB, ввиду наличия более быстрых вентиляторов. При этом обе «одноклассницы» ощутимо дороже, но в большей степени через наличие пиксельной ARGB LED-подсветки.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка носит переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

Напряжение питания, В

Скорость вращения лопастей, об/мин

Уровень шума

6

1100

Бесшумно

7

1250

Очень тихо

8

1400

Тихо

9

1550

Тихо

10

1700

Ниже среднего

11

1800

Ниже среднего

12

1900

Средний

СВО остается тихой вплоть до скорости штатных вентиляторов в 1550 об/мин. Но даже на максимальных частотах DEEPCOOL DF1202512CM-013 не станут причиной головной боли или раздражения. То же самое касается и помпы, которая в процессе работы никак не выделялась на общем фоне.

Итоги

DEEPCOOL GAMMAXX L240

DEEPCOOL GAMMAXX L240 это доступная система водяного охлаждения, главной изюминкой которой является RGB-иллюминация. Подсвечиваются вентиляторы и помпа с водоблоком, а все буйство красок можно гибко настроить или синхронизировать с другими компонентами системы.

В плане эффективности и уровня шума мы не увидели ничего нового. При максимальной скорости штатных вентиляторов новинка сопоставима с ранее протестированной и более дорогой моделью DEEPCOOL GAMERSTORM CASTLE 240 RGB, поскольку конструкционно они практически идентичны. Это позволяет рассчитывать на хороший разгон современных мейнстрим-процессоров при сохранении акустического комфорта. Вы вправе рассчитывать на простое и надежное крепление водоблока, а также на поддержку не только актуальных, но и многих устаревших платформ.

В целом, если в вашем корпусе есть прозрачная боковая стенка и вам хочется недорогую, достаточно производительную и тихую СВО с эффектной подсветкой, то рекомендуем присмотреться к DEEPCOOL GAMMAXX L240.

Достоинства:

  • яркий внешний вид;
  • хорошая эффективность;
  • применение в основе помпы керамического подшипника;
  • совместимость со всеми актуальными и некоторыми устаревшими платформами;
  • вентиляторы на основе гидравлического подшипника и с поддержкой ШИМ-регулировки;
  • наличие RGB-подсветки с возможностью синхронизации с другими компонентами системы;
  • хорошая совместимость с габаритными комплектующими в системе;
  • комплектный хаб для вентиляторов и кабель для подсветки;
  • простота установки;
  • доступная цена.

optimal price

Автор: Виктор Ефименко

Выражаем благодарность компании DEEPCOOL за предоставленную для тестирования систему охлаждения.
