Обзор системы жидкостного охлаждения DeepCool LP360: экран вдобавок

Как же жаль, когда потенциал дорогостоящего процессора не раскрывается в полной мере из-за недостаточно эффективной системы охлаждения. А чтобы такого не было, на рынке есть немало трехсекционных жидкостных кулеров, с которыми даже многоядерные камни могут работать на частотах, максимально близких к заявленным в их технических характеристиках.

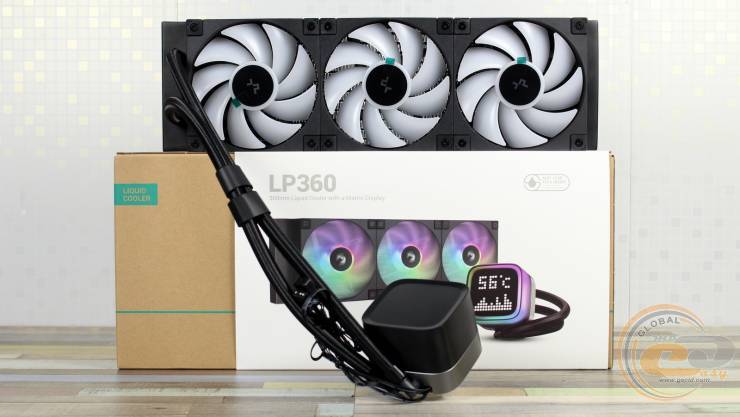

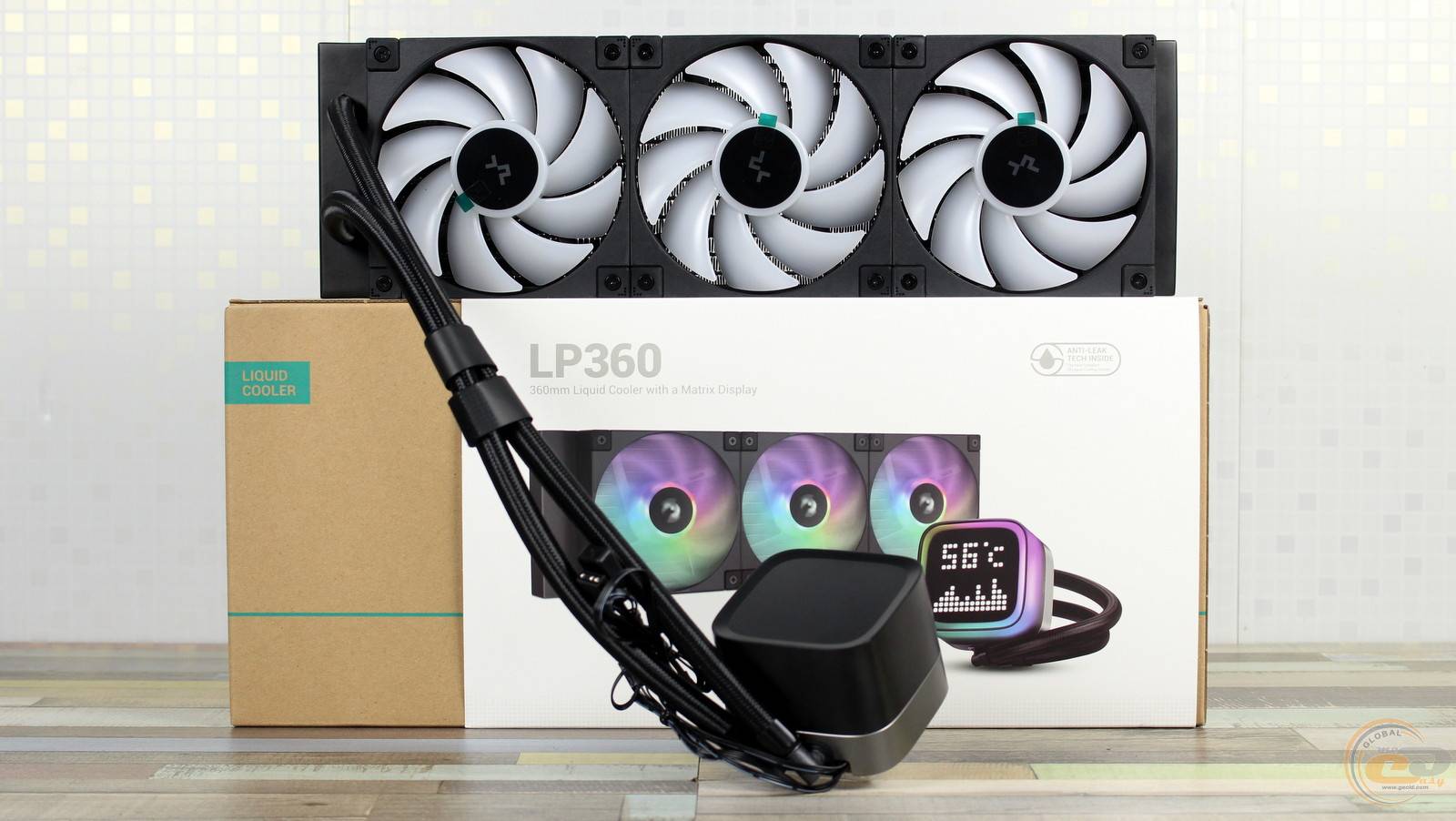

Одним из таких устройств является СЖО DeepCool LP360. Она очень похожа на протестированную нами ранее DeepCool LT720 WH, но обойдется своему покупателю на ₴900 или $20 дороже. За эти деньги владелец получит бонус в виде экрана, который хорошо дополнит системник с прозрачной боковой панелью. А другие аспекты, в частности производительность данной водянки, вы узнаете далее в материале.

Спецификация

Модель	DeepCool LP360
Поддержка процессорных разъемов	AMD Socket AM4 / AM5 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1200 / LGA1700 / LGA1851
Вес	1,716 кг
Термоинтерфейс	Термопаста, нанесенная на основание
Длина соединительных шлангов (собственные измерения)	410 мм (410 мм)
Радиатор
Материал	Алюминий
Размеры (собственные измерения)	402 х 120 х 27 мм (420 х 120 х 27 мм)
Водоблок
Размеры, собственные измерения	91 х 78 x 63 мм
Разъем питания	3-контактный
Скорость работы помпы	3400 об/мин ± 10%
Длина кабеля питания / LED	28 см / 72 см
Напряжение	12 В
Ток потребления	0,35 А
Мощность потребления	4,2 Вт
Дисплей	LED
Материал корпуса	Пластик
Материал подошвы	Медь
Размеры основания, собственные измерения	54 х 54 мм
Длина кабеля питания / подсветки вентиляторов / USB подсветки вентиляторов	27,5 / 48 / 67 см
Вентиляторы
Модель	DeepCool FD12 ARGB (DF1202512CM)
Размеры	120 х 120 х 25 мм
Количество	3
Тип подшипника вентилятора	Hydro Bearing (гидравлический)
Поддержка ШИМ-регулировки скорости вращения лопастей	есть
Напряжение питания	12 В
Потребляемый ток	До 0,22 А
Энергопотребление	2,64 Вт
Скорость вращения	600 – 2400 об/мин ± 10%
Уровень шума	До 38,71 дБА
Максимальный воздушный поток	72,14 CFM (122,64 м3/ч)
Статическое давление	3,48 мм H2O
LED-подсветка вентиляторов	ARGB
Длина кабеля питания / подсветки вентиляторов	50 / 50 см
Сайт производителя	DeepCool
Страница продукта	DeepCool LP360

Упаковка и комплектация

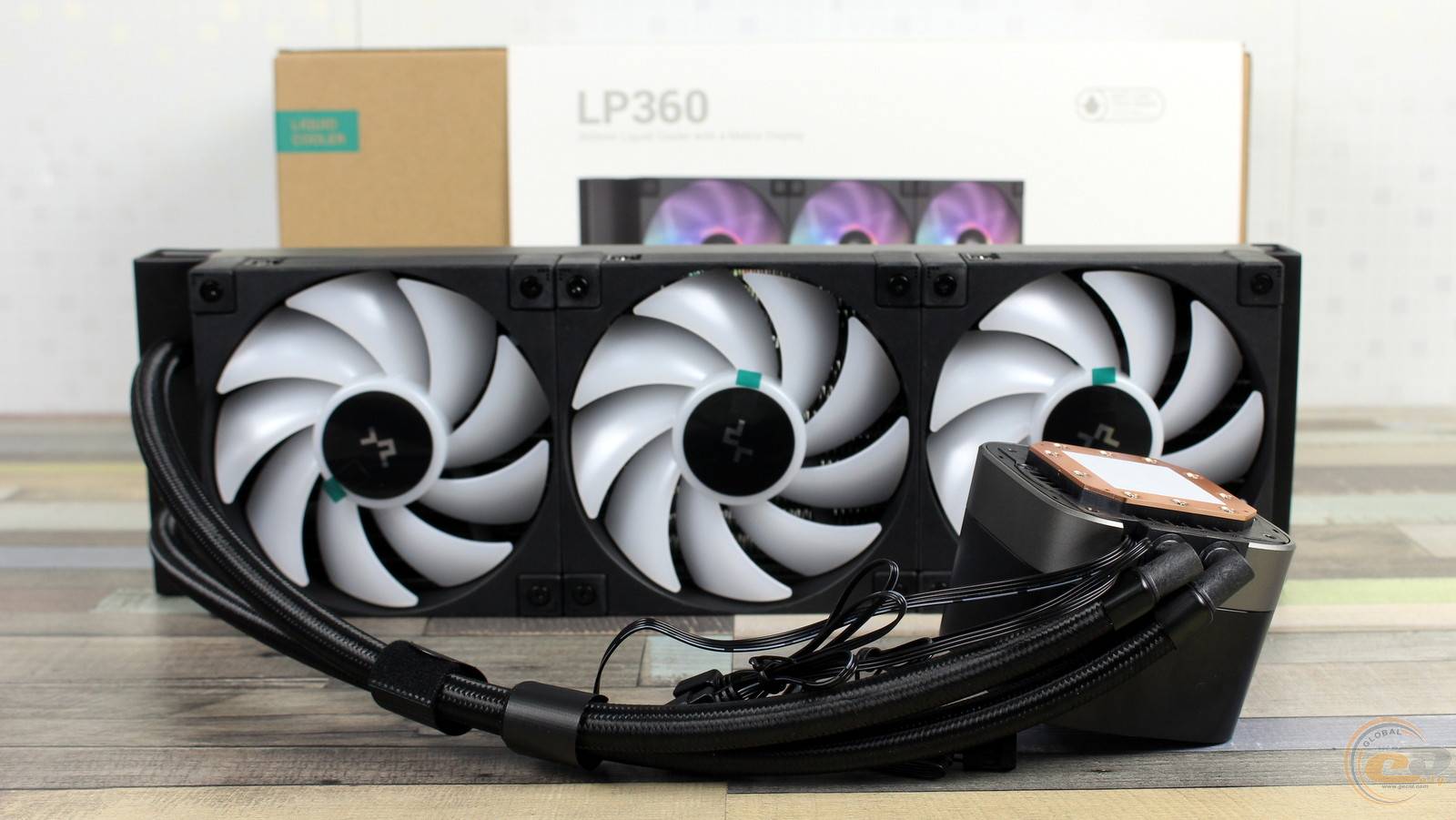

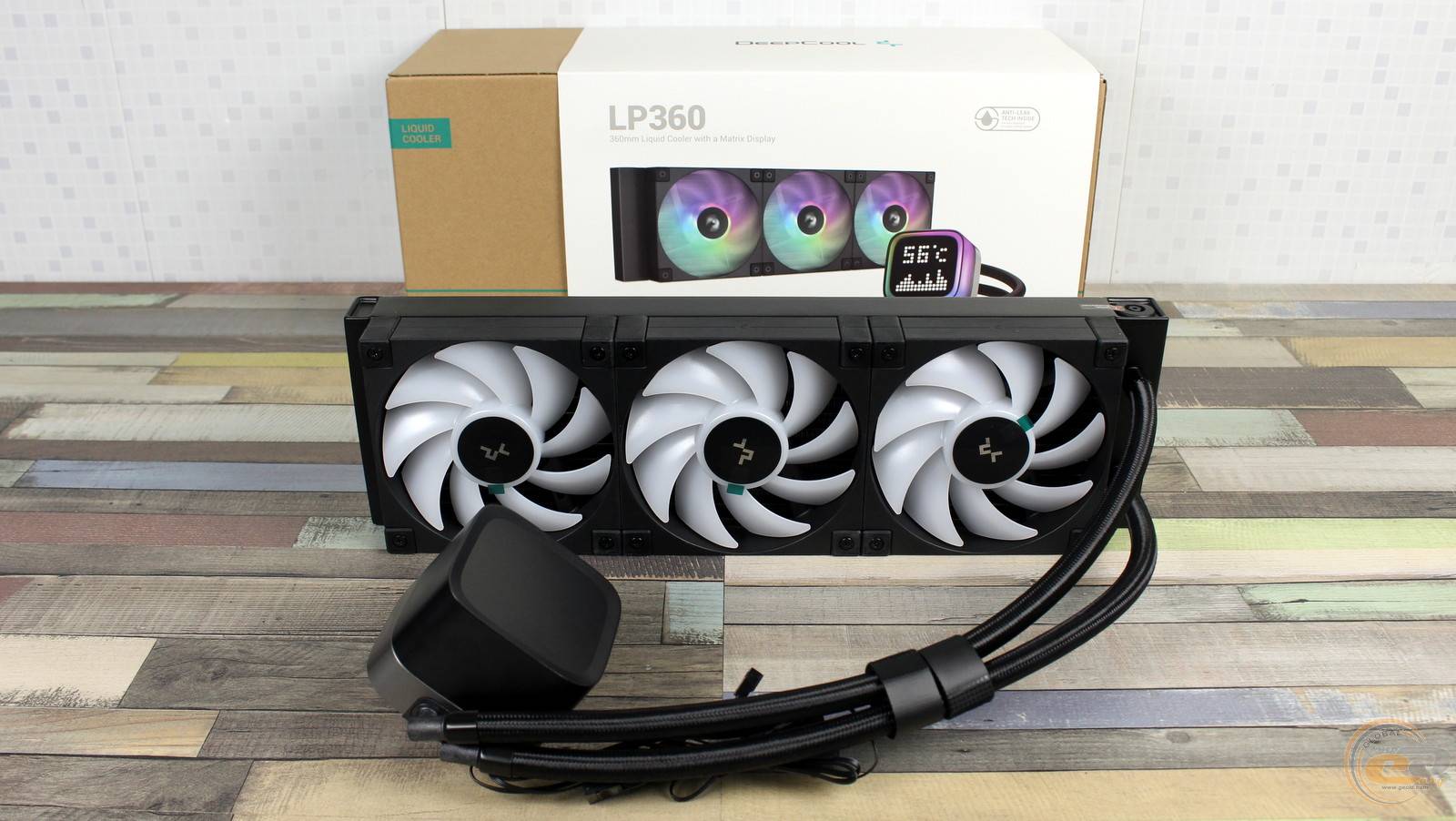

Коробка выполнена в уже привычном для DeepCool стиле, сочетает в себе простой картон для надежной транспортировки устройства и накладку с подробной информацией о нем.

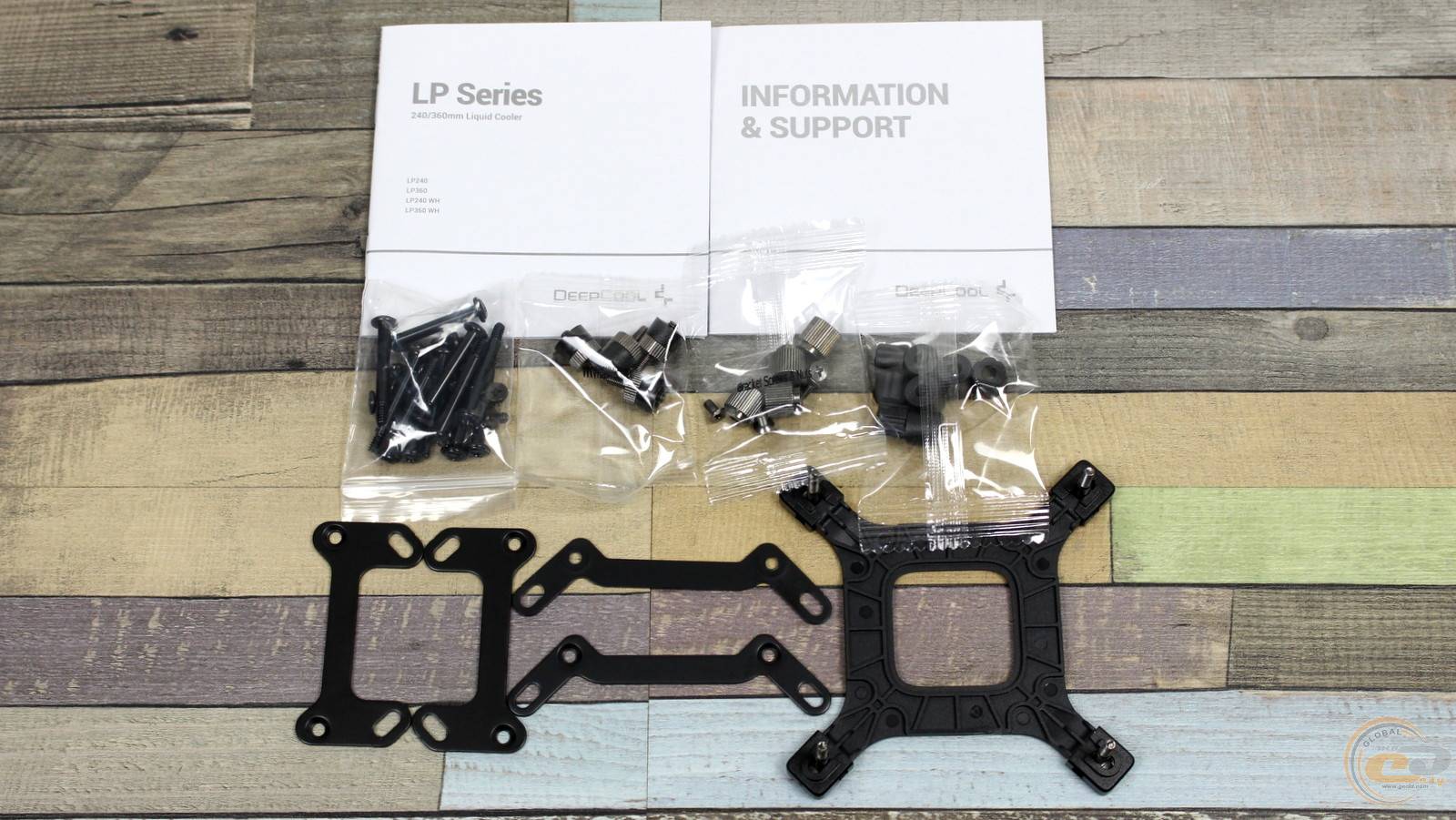

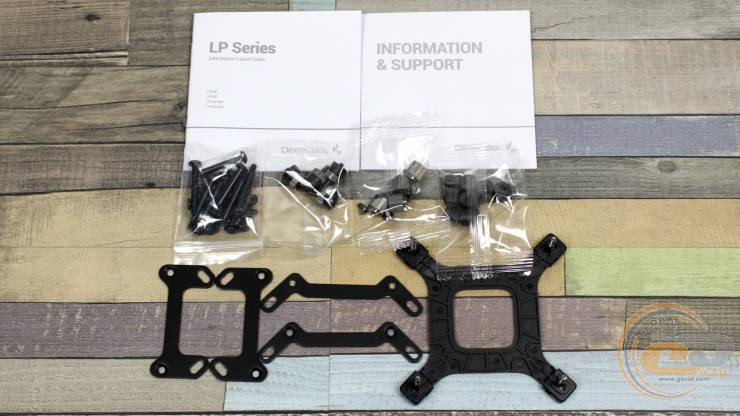

СЖО традиционно сопровождаются богатой комплектацией – как и в нашем случае. В нее входят: усилительная пластина для платформ Intel, кронштейны, стойки и винты для фиксации радиатора и водоблока, а также бумажная документация, универсальная для 240- и 360-мм версий водянки.

Внешний вид и конструкция

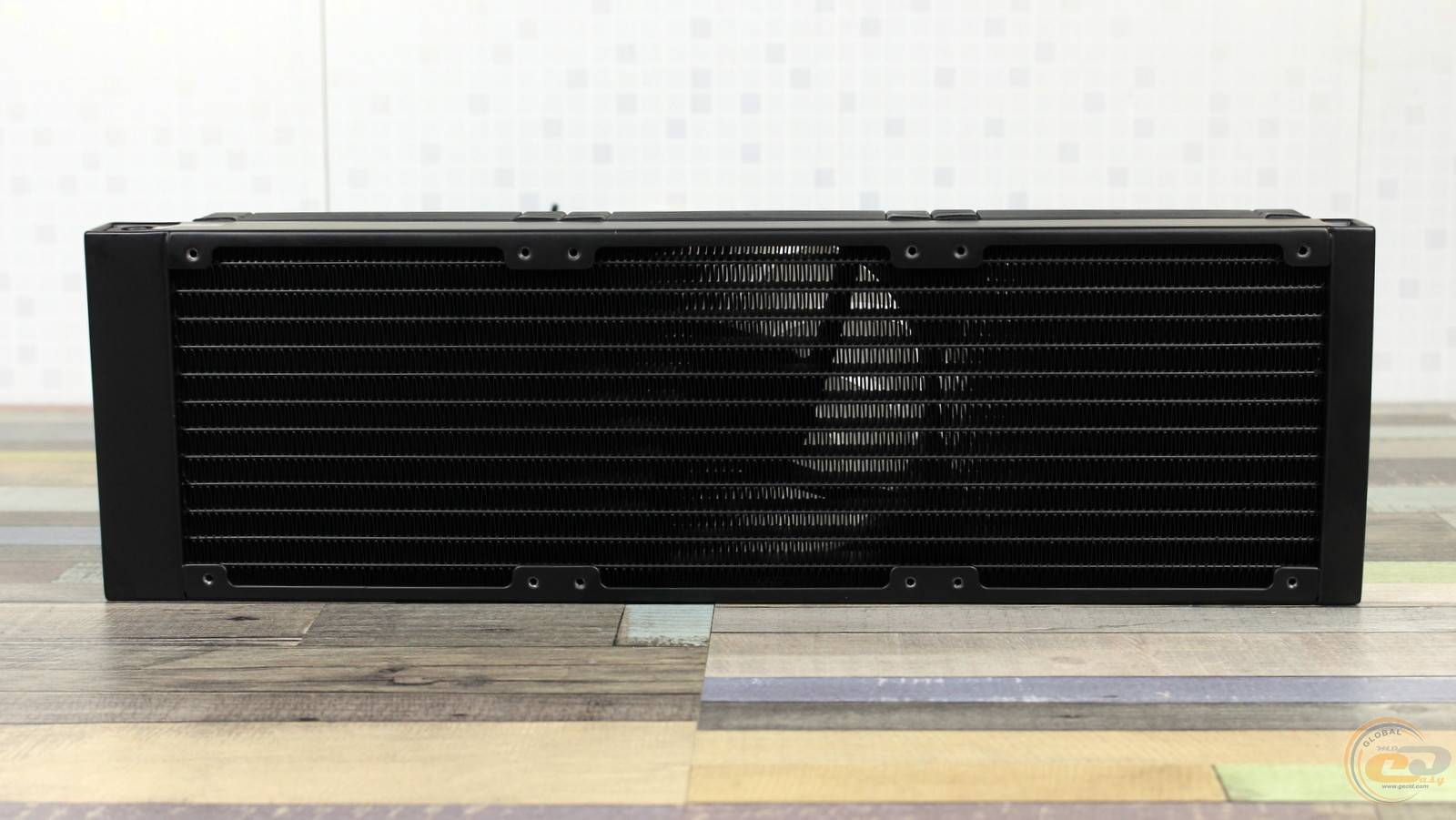

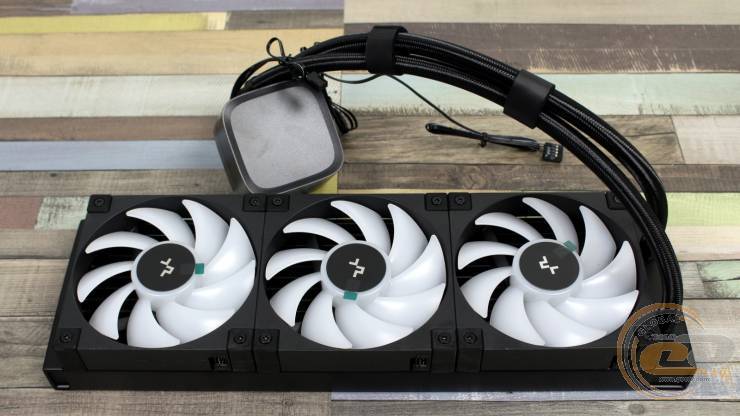

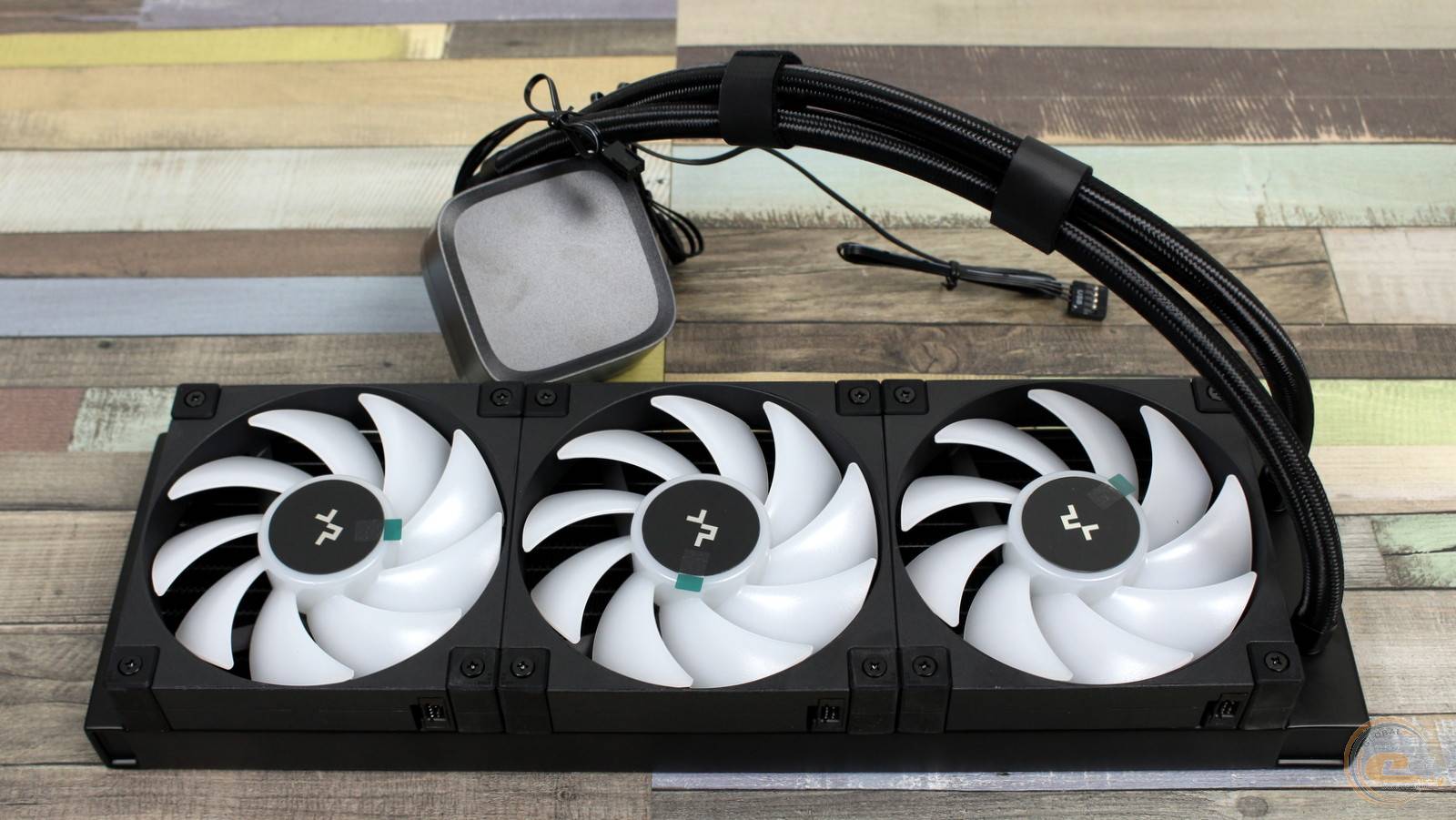

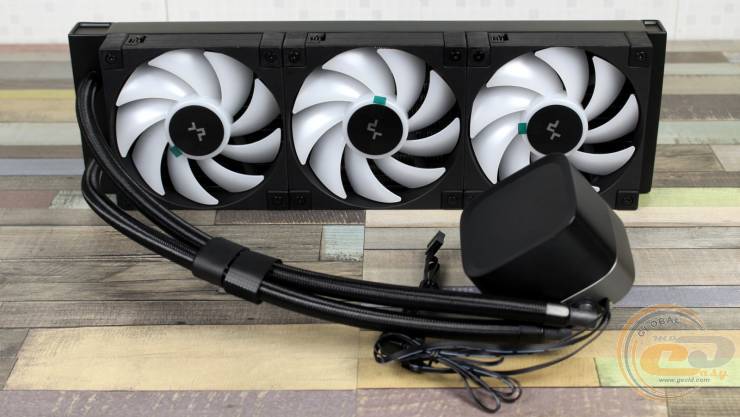

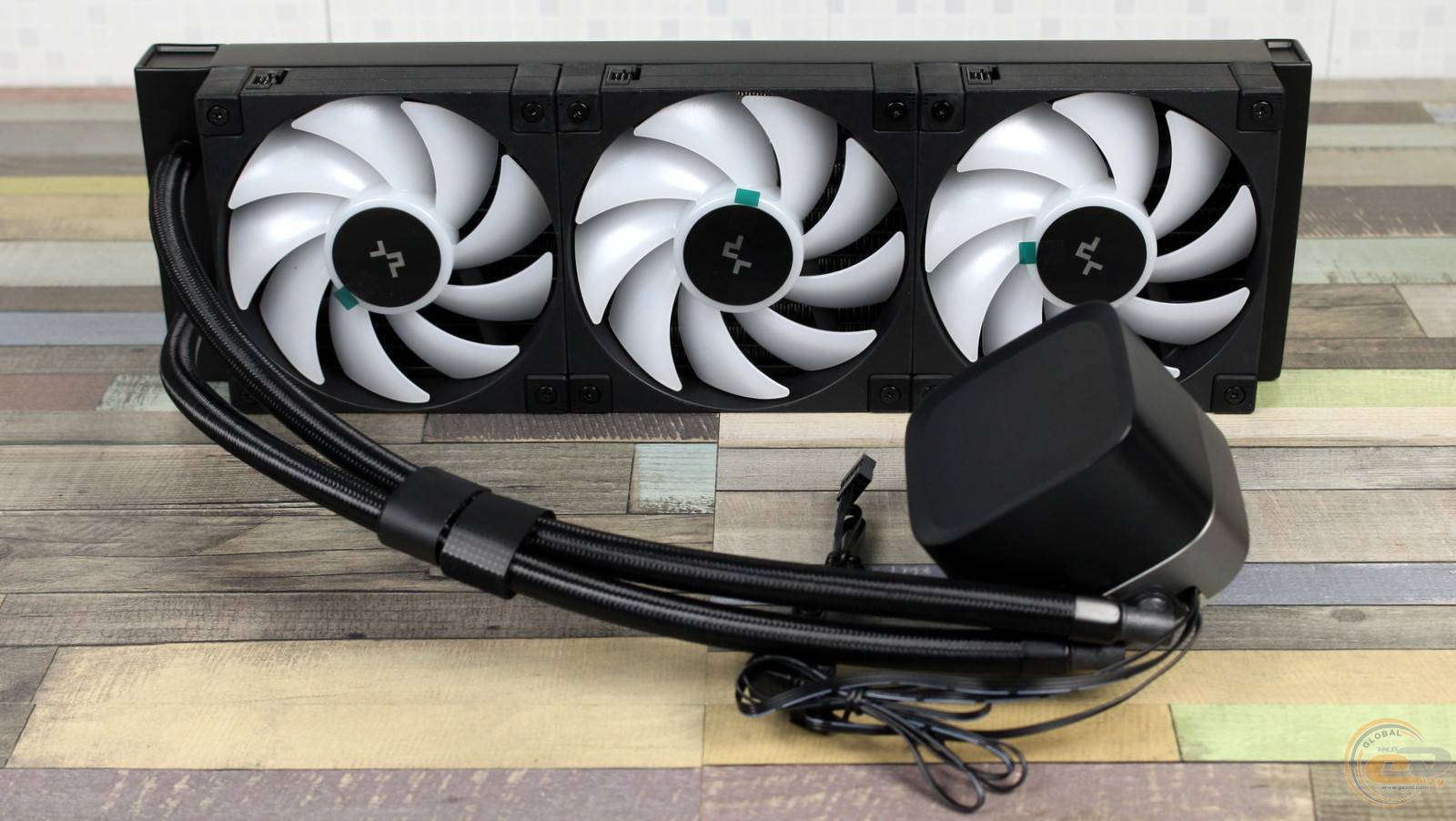

Радиатор DeepCool LP360 имеет привычные размеры 402 х 120 х 27 мм и типичный чёрный окрас. А для поклонников светлых тонов данная СЖО доступна также в белом цвете.

Хладогент циркулирует по четырнадцати горизонтальным каналам, расположенным по всей длине устройства. А между ними есть традиционная металлическая "гармошка" с шагом 1,2 мм, которая призвана увеличить площадь отвода тепла. В результате получаем плотность 19 FPI (или пластин на дюйм).

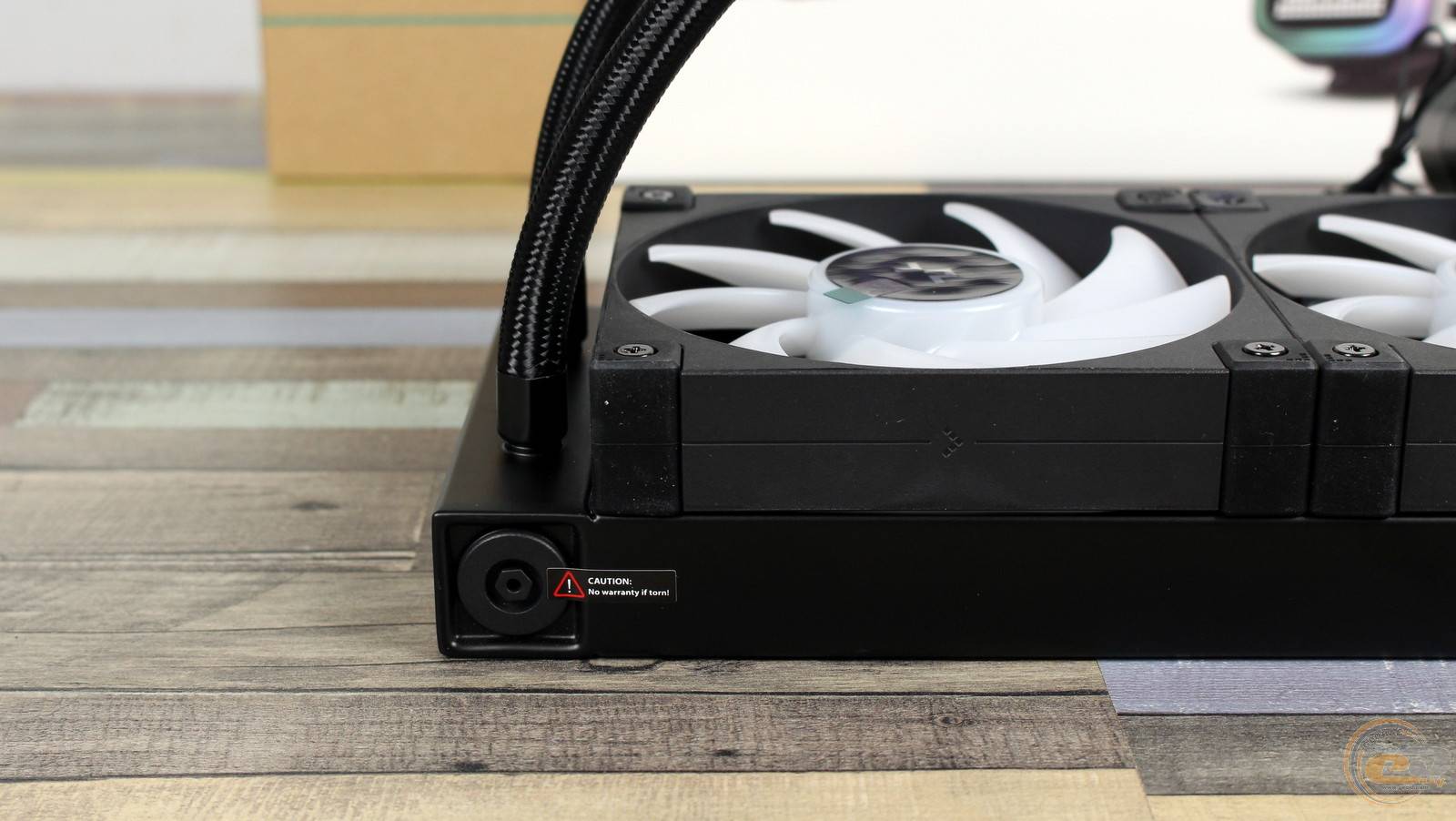

Из интересного — на радиаторе имеется выпускной клапан, который уравновешивает давление в системе и уменьшает вероятность утечки. Помещенную на нем гарантийную пломбу следует сберечь в течение трех лет с момента покупки. Кстати, имейте в виду, что некоторые интернет-магазины предоставляют гарантию на этот охладитель всего на один год.

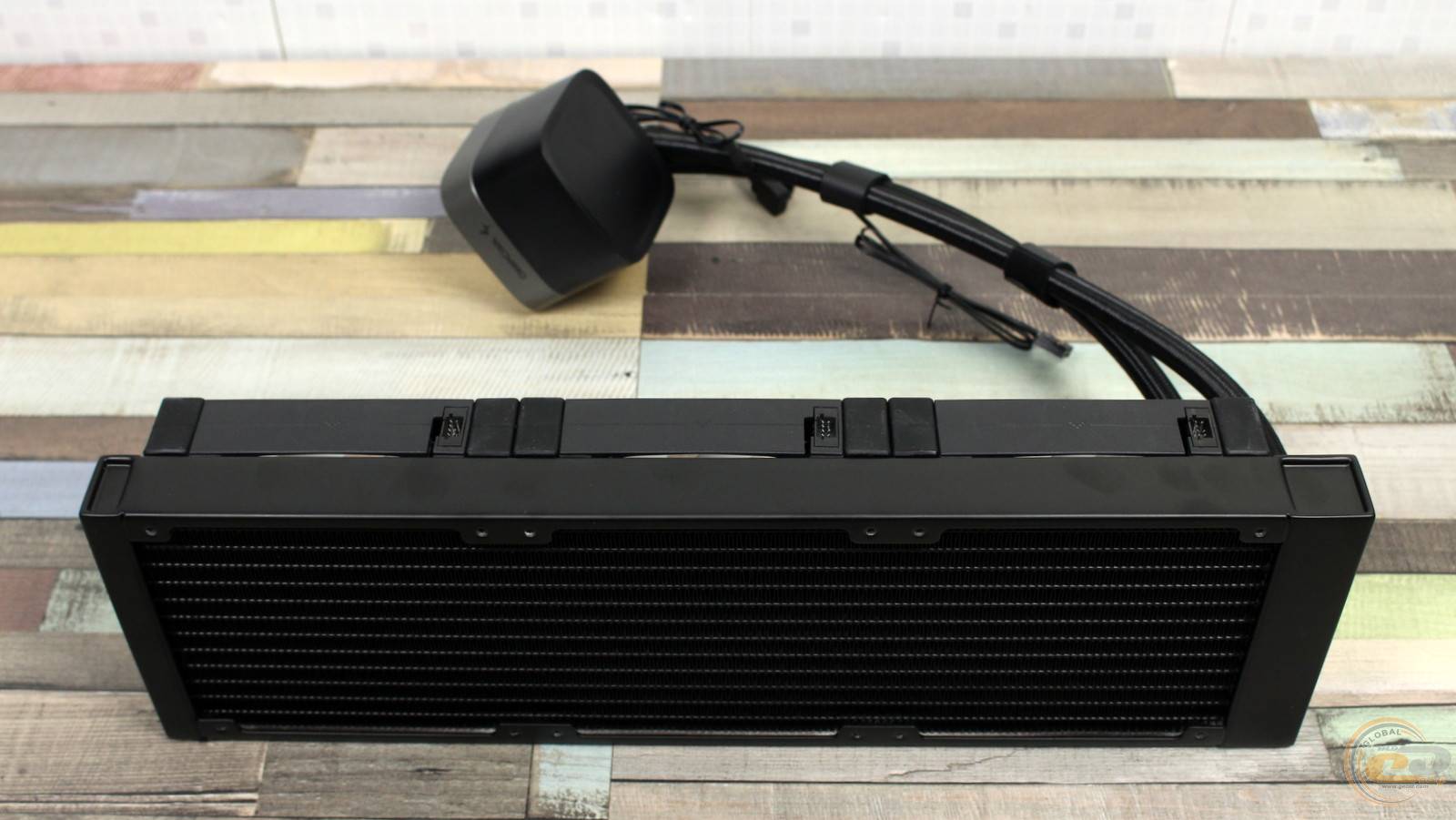

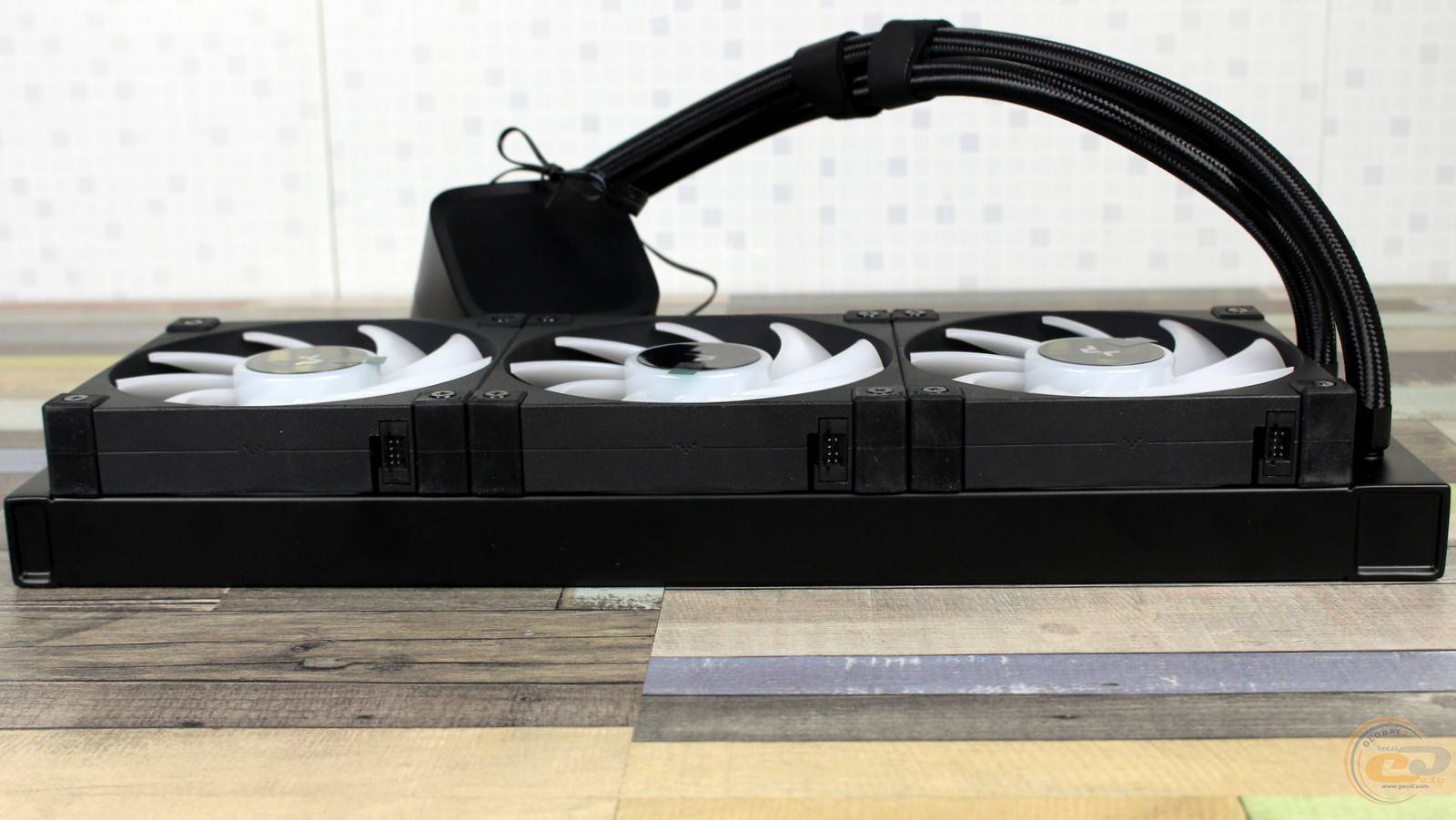

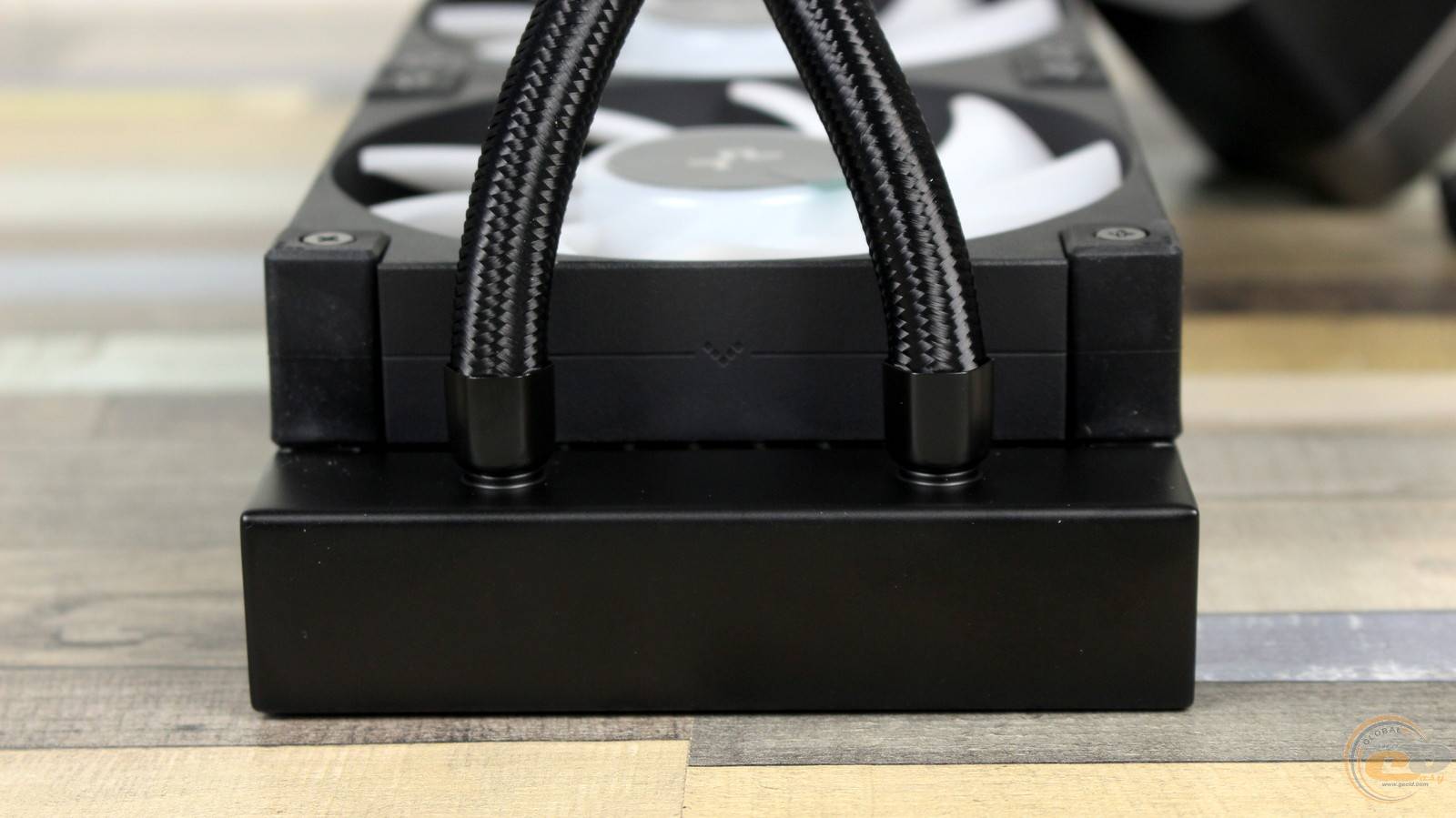

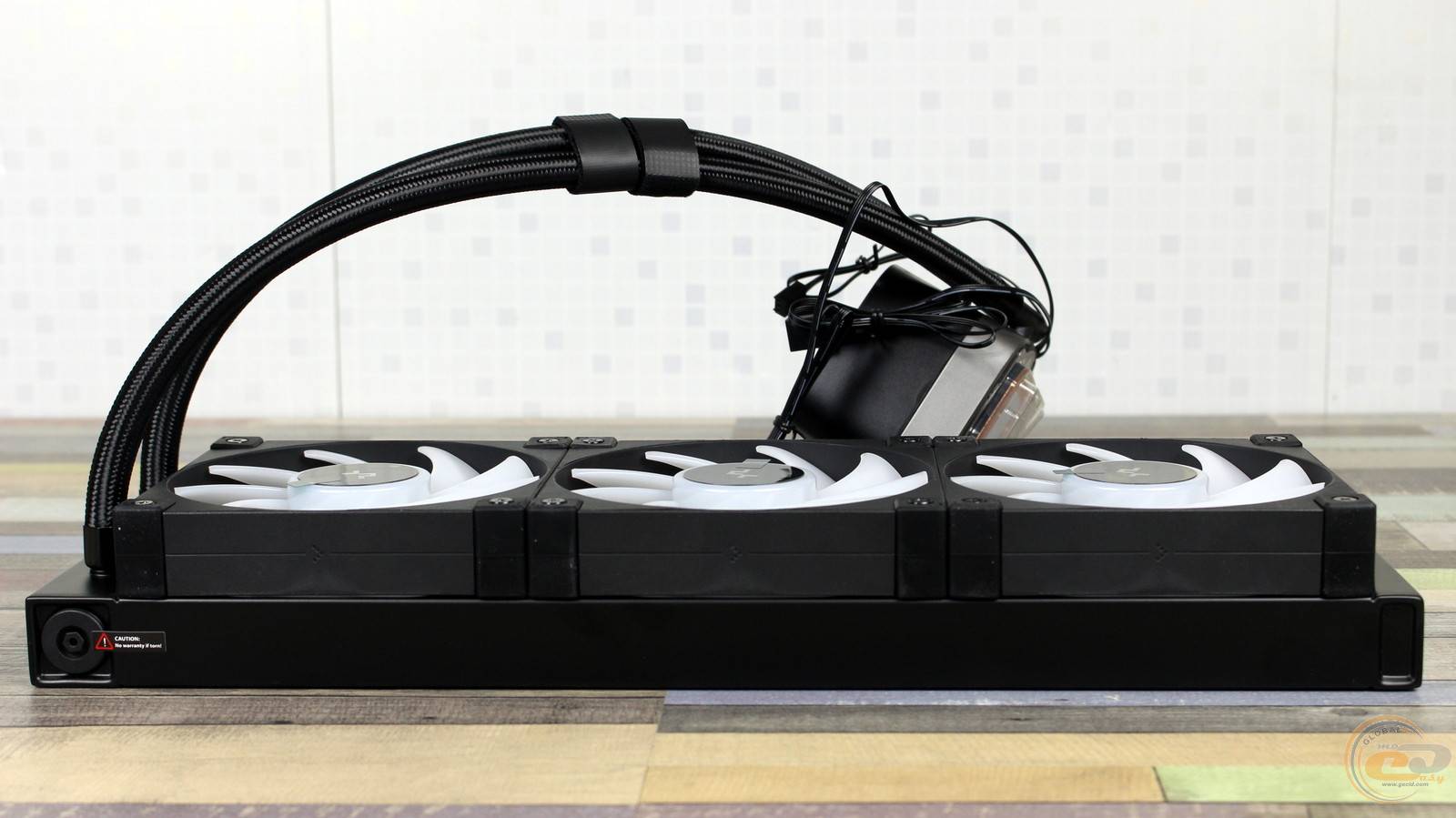

Шланги DeepCool LP360 в нейлоновой оплетке выходят из корпуса радиатора под прямым углом.

Они имеют длину 410 мм и толщину 12 мм. А для трубного менеджмента здесь предусмотрена пара стяжек.

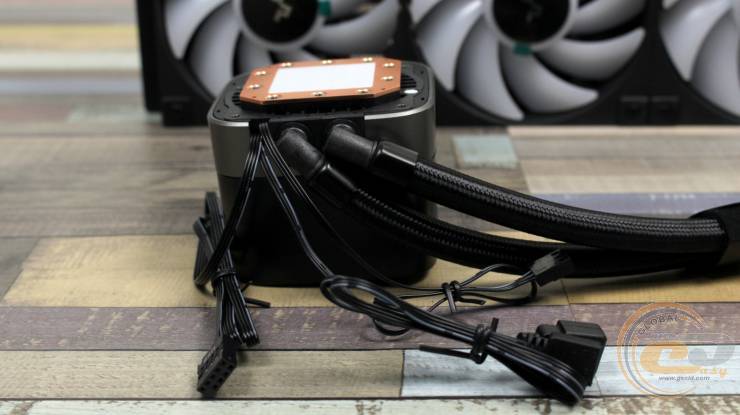

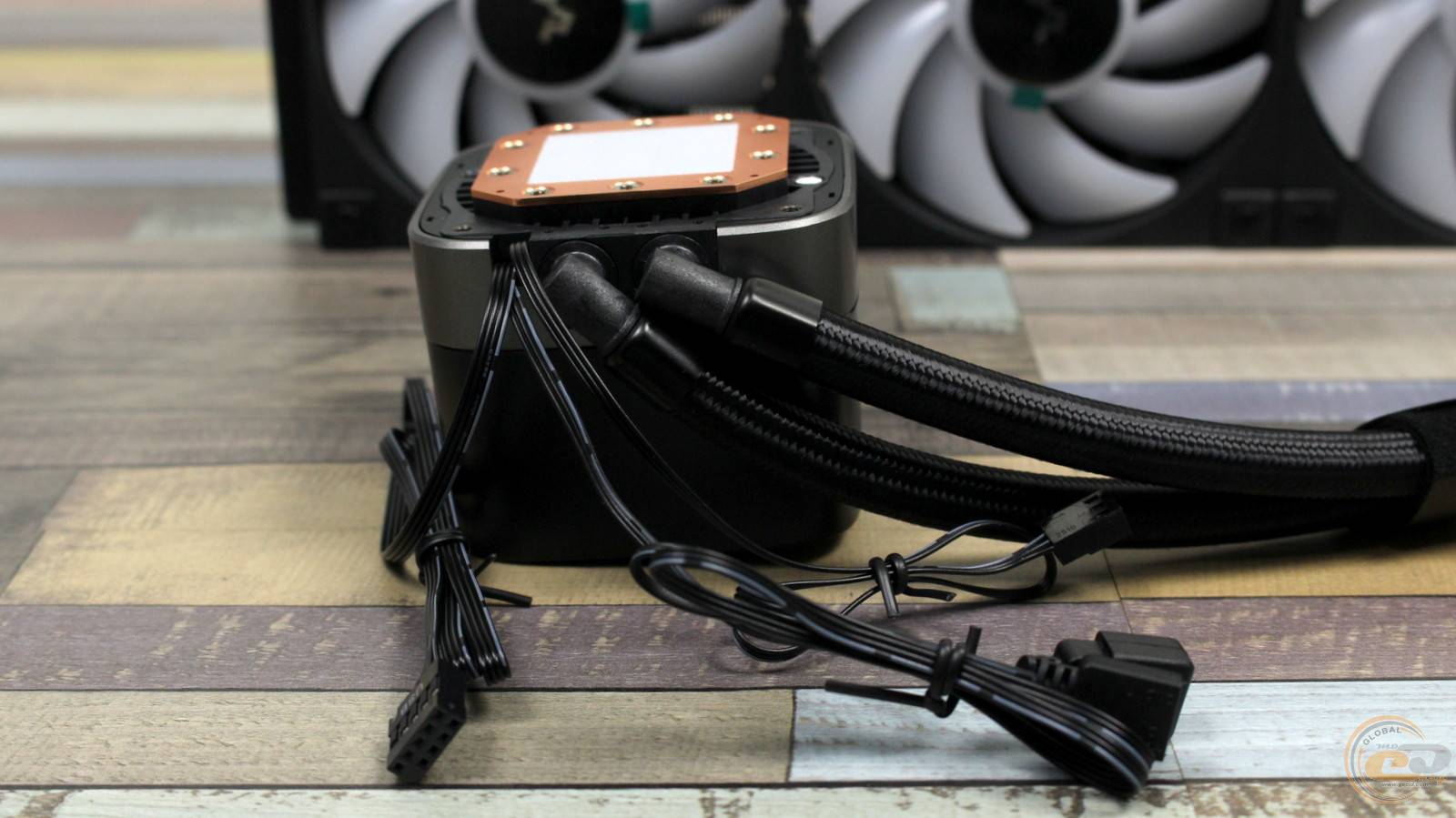

К водоблоку шланги подведены также под прямым углом, но уже с помощью подвижных фитингов. А из него выходят три кабеля: 3-контактный для питания помпы, USB для работы интегрированного дисплея и кабель с двумя разъемами подсветки ARGB. Длины всей троицы вполне достаточно для их удобного подключения.

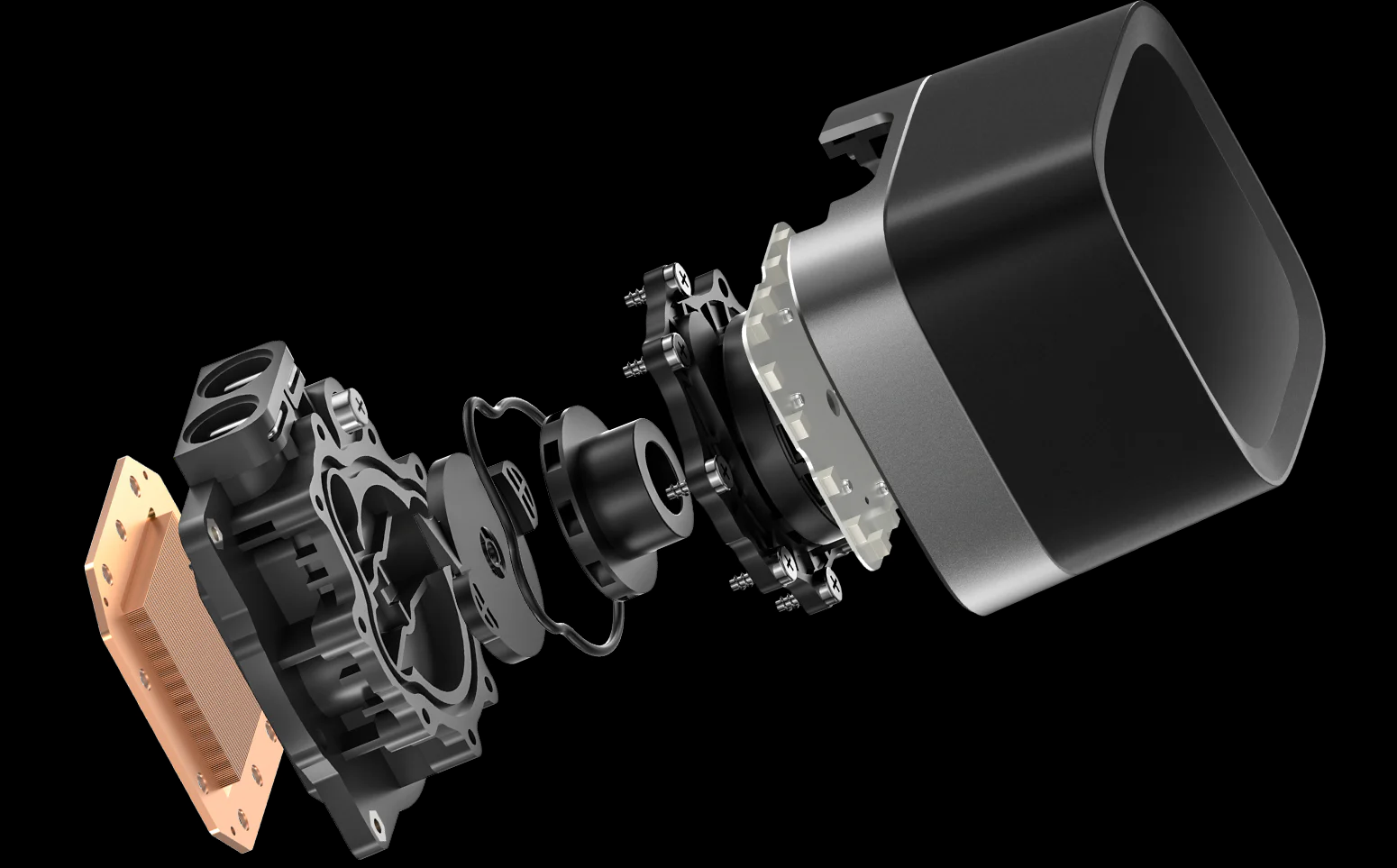

Внутри матового пластикового корпуса размером 91 х 78 x 63 мм спрятана помпа. В ее состав входит 3-фазный 4-полюсный двигатель, работающий с достаточно высокой скоростью – 3400 об/мин. А поскольку разъем питания здесь 3-контактный, то изменение частоты вращения не предусмотрено. При этом помпа потребляет 4,2 Вт электроэнергии (0,35 А при 12 В).

Кстати, данный элемент оборудован подсветкой и экраном, о которых мы подробнее расскажем далее.

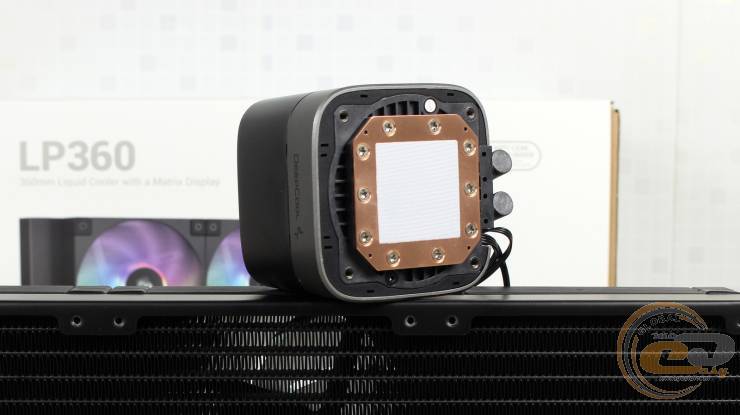

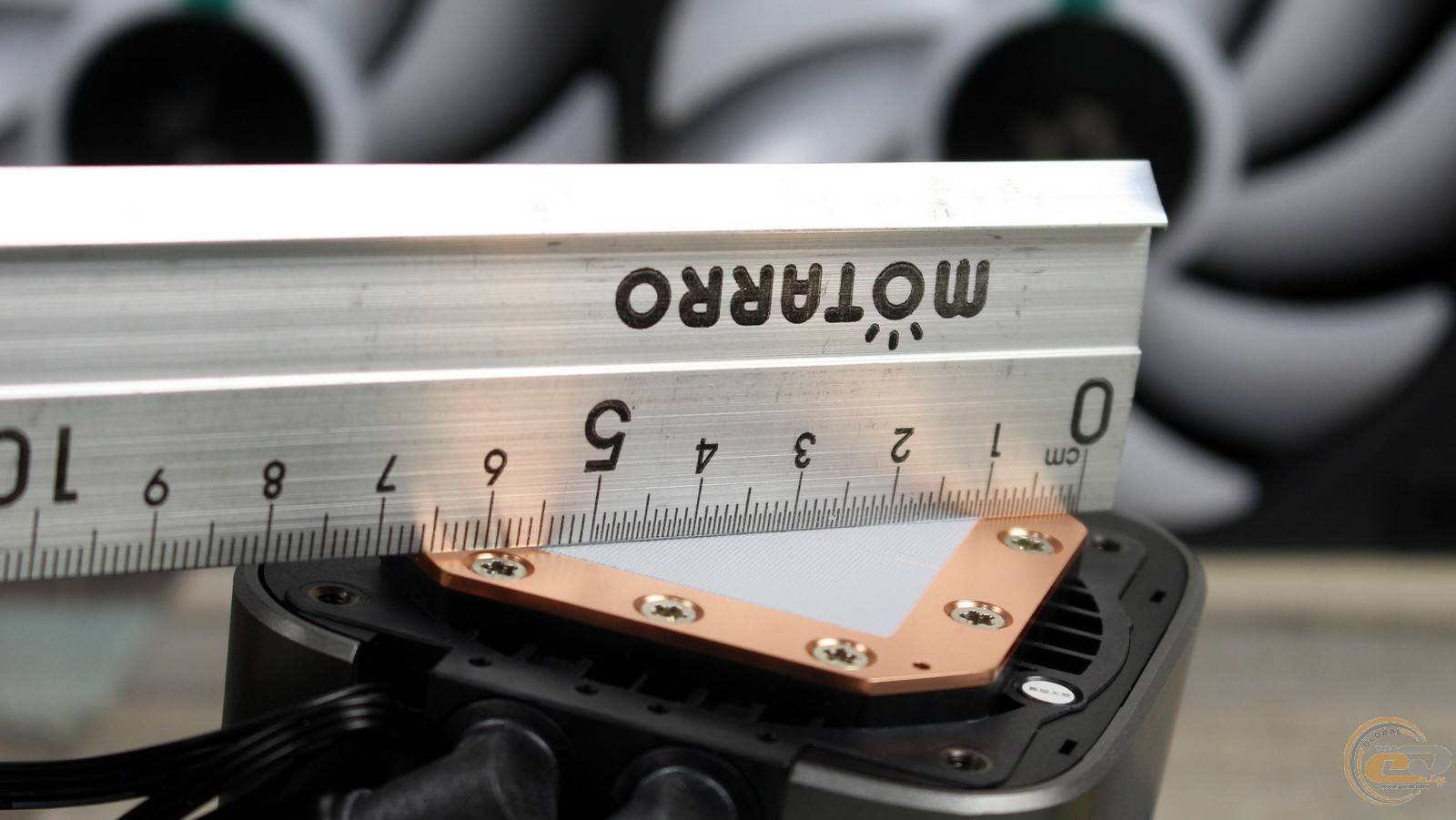

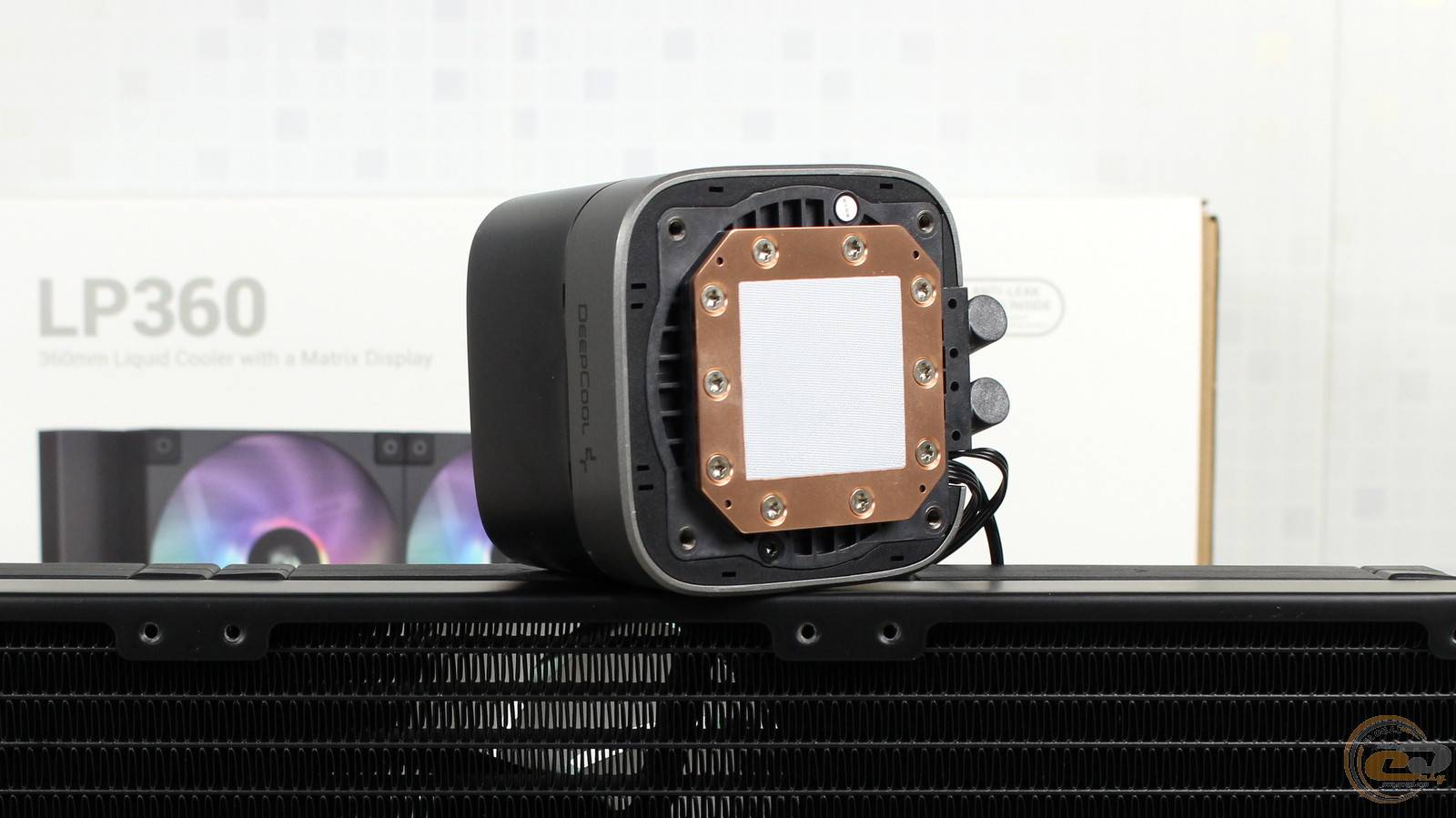

Отвод тепла от процессора осуществляется через основание размерами 54 х 54 мм.

Ее ровная поверхность способствует хорошему контакту с теплораспределительной крышкой. Термопаста сюда уже нанесена, а во время транспортировки она защищена пластиковым блистером. Впрочем, дополнительного шприца с термопастой в комплекте поставки не предусмотрено.

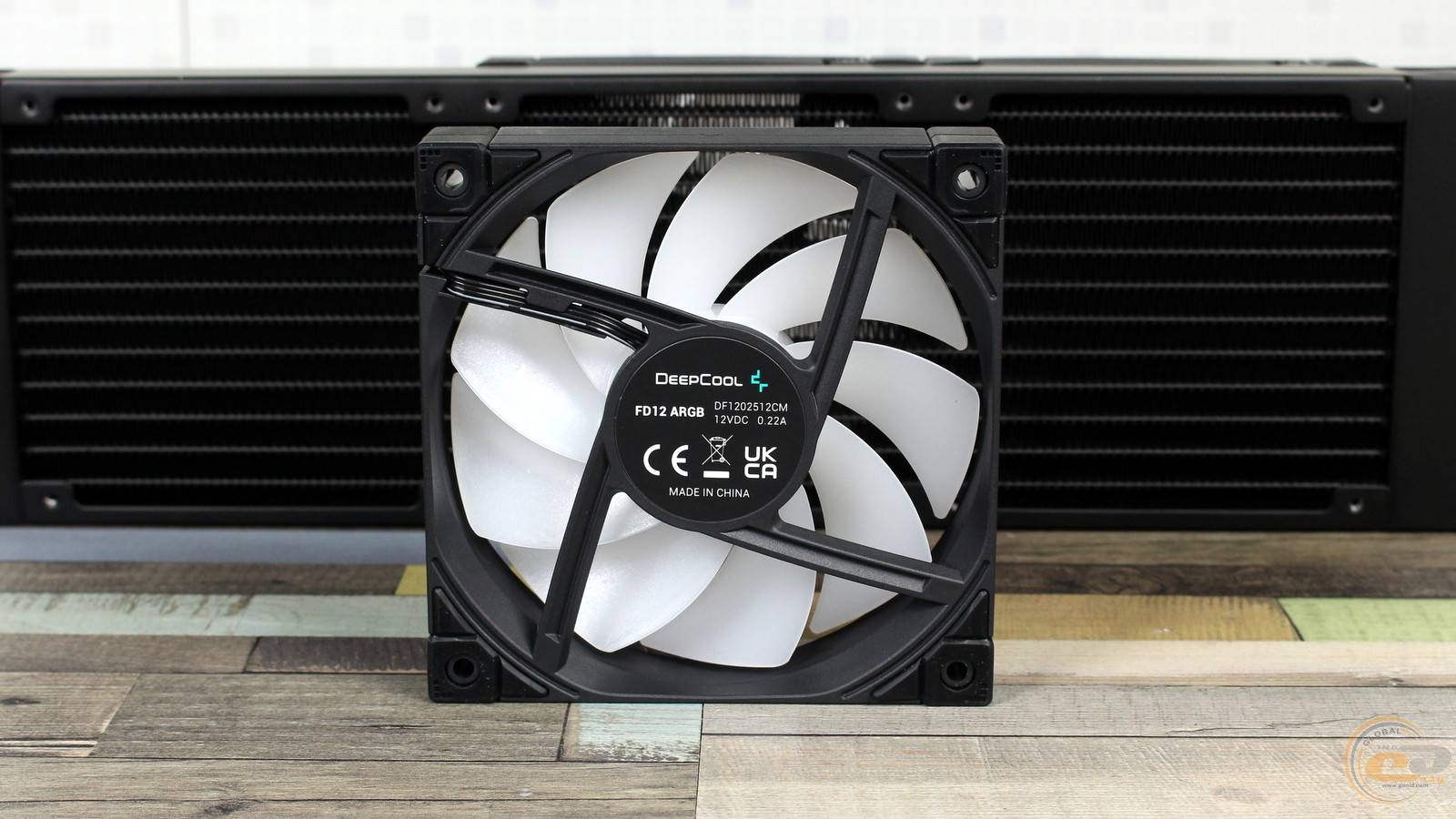

Три 120-мм пропеллера DeepCool FD12 ARGB (DF1202512CM) имеют привычный 25-мм профиль. Они основаны на гидравлических подшипниках (Hydro Bearing), а в местах крепления предусмотрены антивибрационные прокладки. В то же время светлые лопасти как бы намекают на наличие внутри светодиодов, обеспечивающих яркую ARGB-подсветку.

Энергопотребление каждого вентилятора не превышает 2,64 Вт (0,22 А при 12 В). Производитель обещает регулировку скорости их вращения в широком диапазоне – от 600 до 2400 об/мин. При этом уровень шума может достигать достаточно громких 38,7 дБа. Максимальный воздушный поток, создаваемый вертушкой, составляет 72 CFM или 122 м³/ч, а статическое давление – 3,48 мм вод. ст.

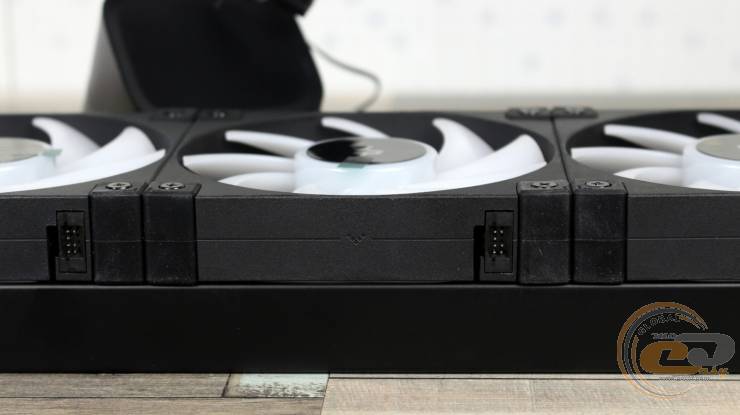

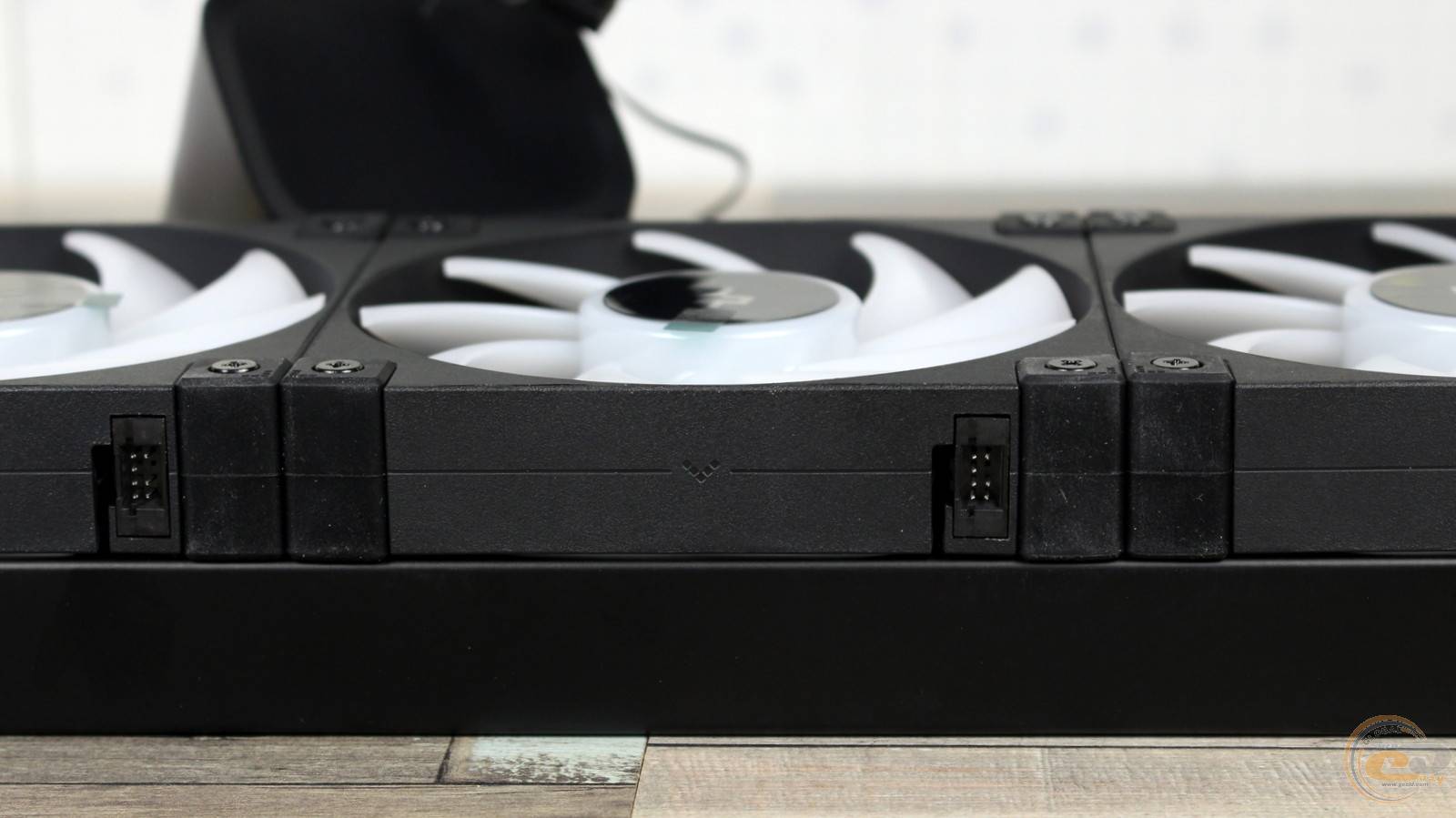

На каждом вентиляторе присутствует разъем...

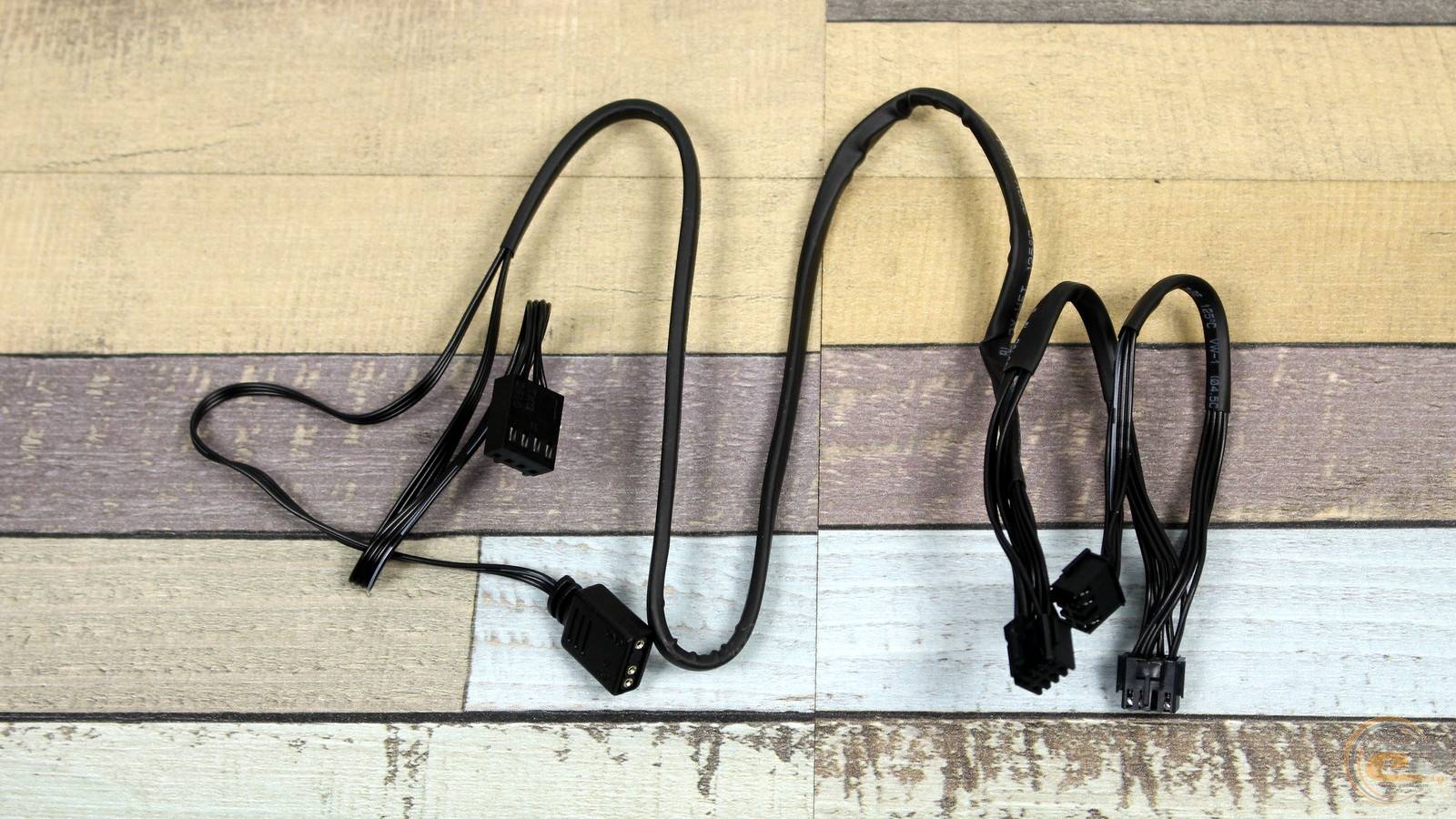

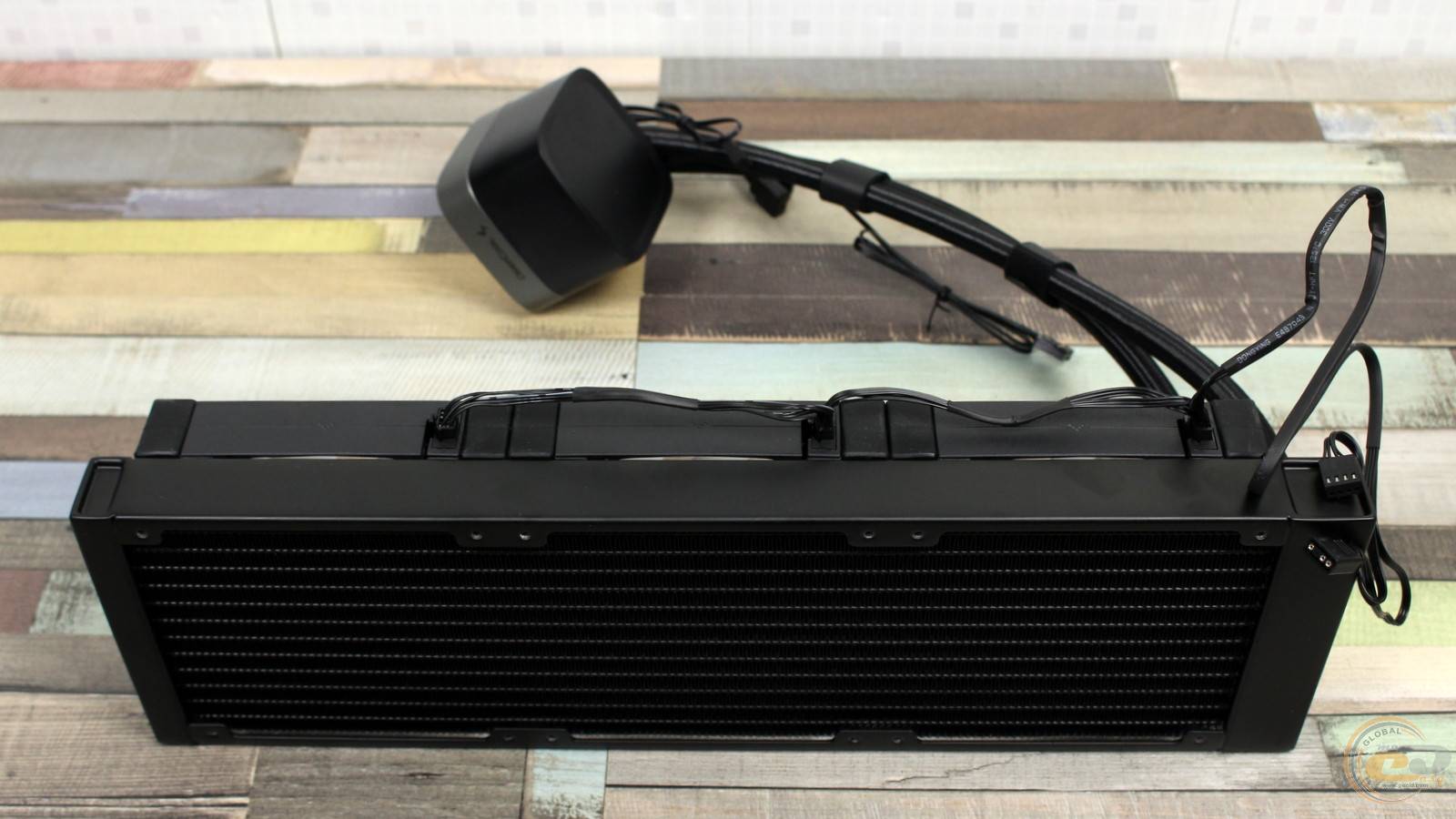

...к которому подключается комплектный кабель. Таким образом, обеспечивается последовательное соединение пропеллеров и совместное их подключение к коннекторам питания и RGB-подсветке.

Выглядит такая реализация достаточно симпатично. К тому же кабели не имеют лишней длины, которую следовало бы скрывать. А вот недостатком такого подхода есть сложность замены пропеллеров в случае выхода из строя.

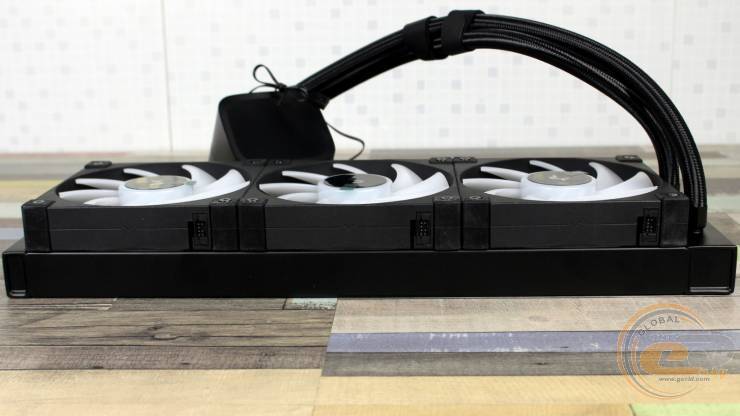

На радиаторе вертушки фиксируются двенадцатью длинными винтами. А еще столько же маленьких элементов помогут смонтировать охладитель в системнике.

Процесс установки

Система охлаждения DeepCool LP360 совместима как с наиболее актуальными процессорными разъемами AMD Socket AM4/AM5 и Intel Socket LGA1700/LGA1851, так и с все еще популярными платформами не первой свежести Intel Socket LGA1200/LGA115Х. Комплектная инструкция поможет без проблем установить СЖО на любую из них. А вот монтаж кулера на высокопроизводительные платформы Intel Socket LGA2011/LGA2011-3/LGA2066 и AMD Socket sTRX4/sTR4 не предусмотрен.

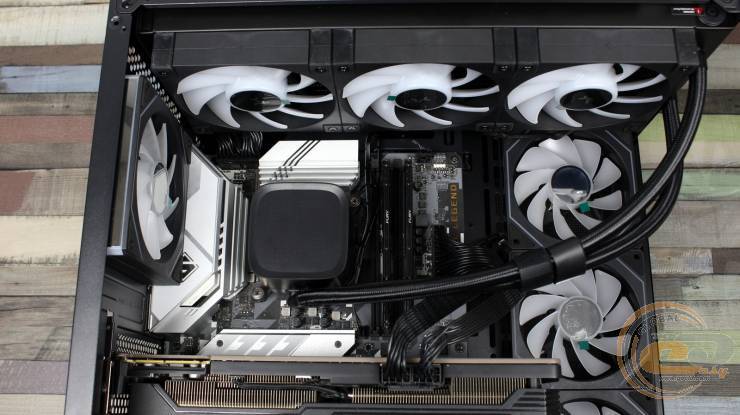

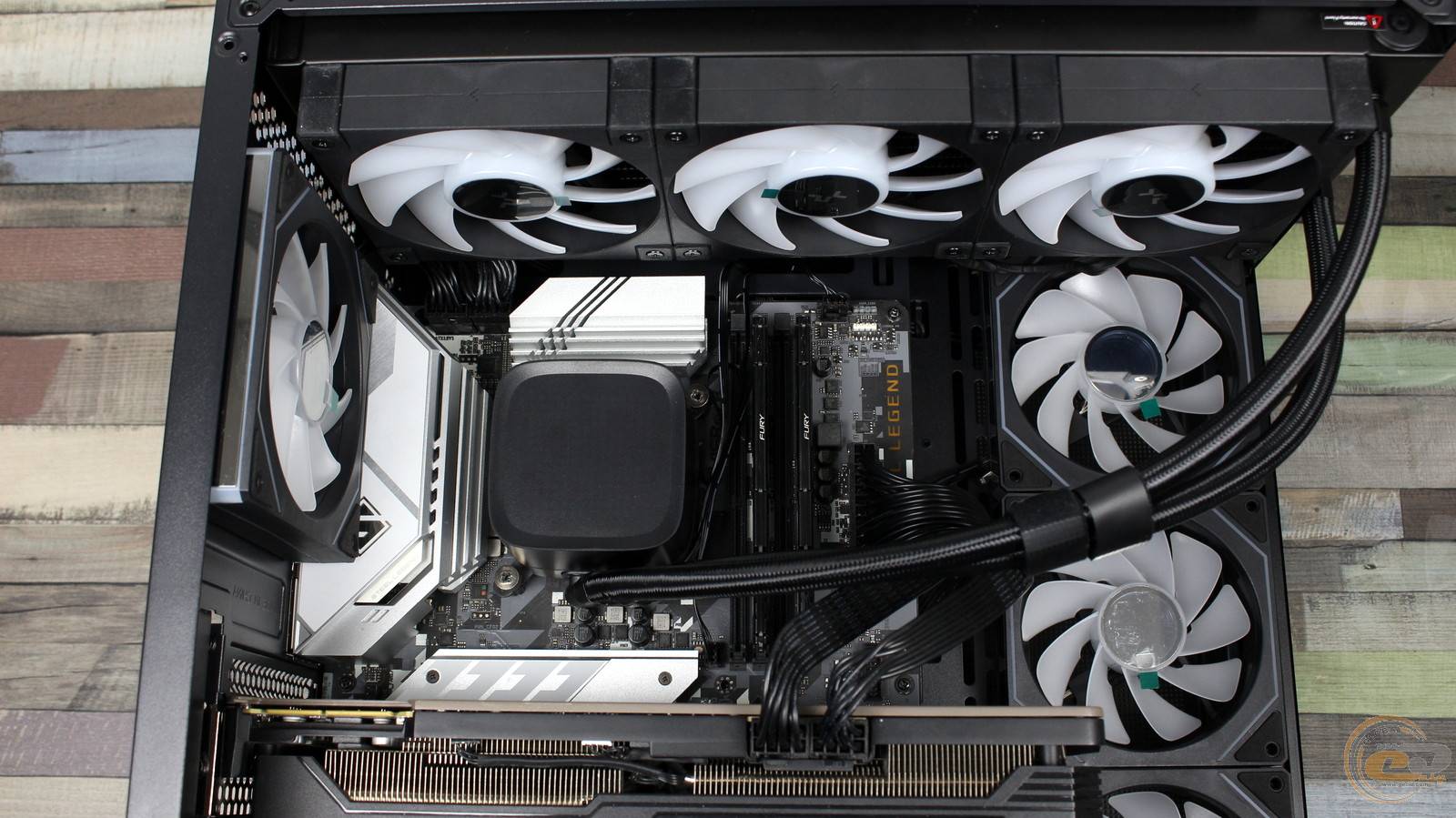

Далее мы поделимся опытом установки данного охладителя в систему на основе Intel Socket LGA1200. Традиционно лучше всего начать с фиксации радиатора с пропеллерами в соответствующем месте корпуса.

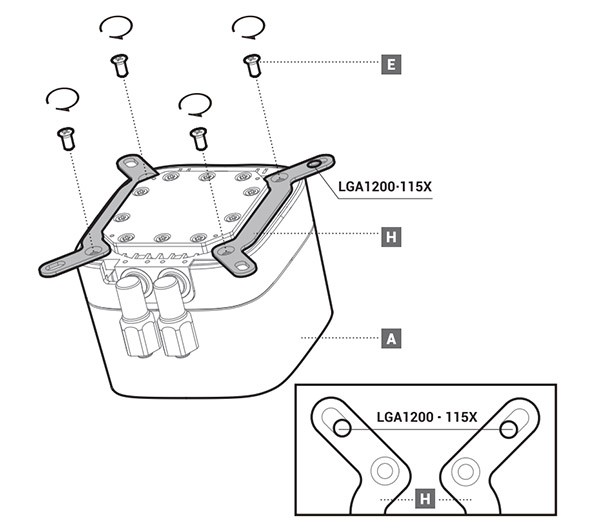

Теперь подготовим водоблок. На него прикручиваются две пластины, предназначенные чисто для Intel Socket LGA1200/LGA115Х.

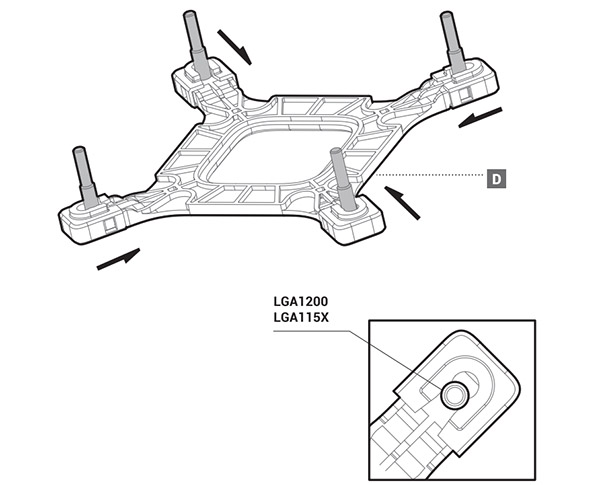

Переходим к усилительной пластине. Винты на ней нужно расположить поближе к середине.

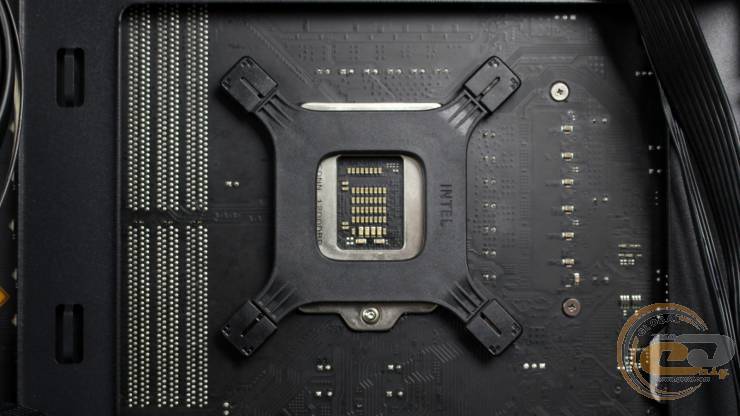

В таком положении и устанавливаем его в материнскую плату.

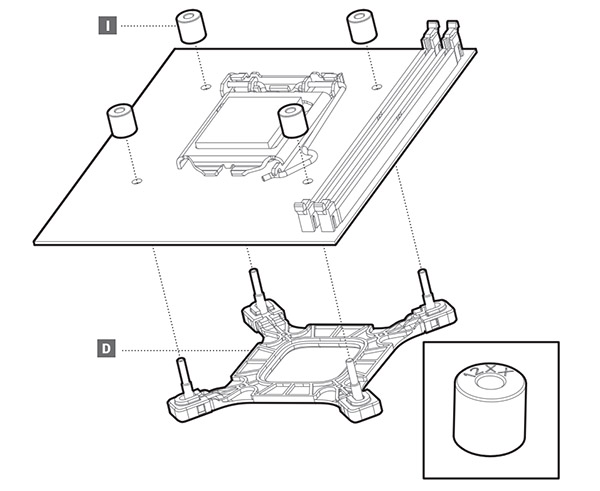

А с лицевой стороны на винты нанизываем стойки, предназначенные для платформы LGA1200 и более древних.

После этого устанавливаем водоблок и фиксируем его четырьмя фигурными винтами.

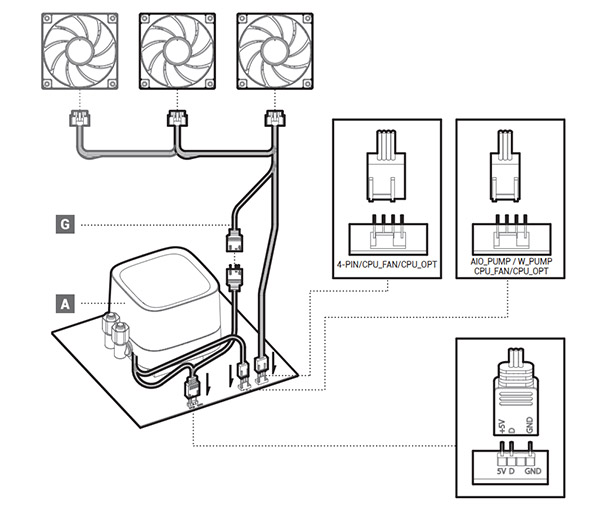

В заключение не забудьте подключить коннекторы питания вентиляторов и помпы, подсветки и USB-кабель для работы LED-дисплея.

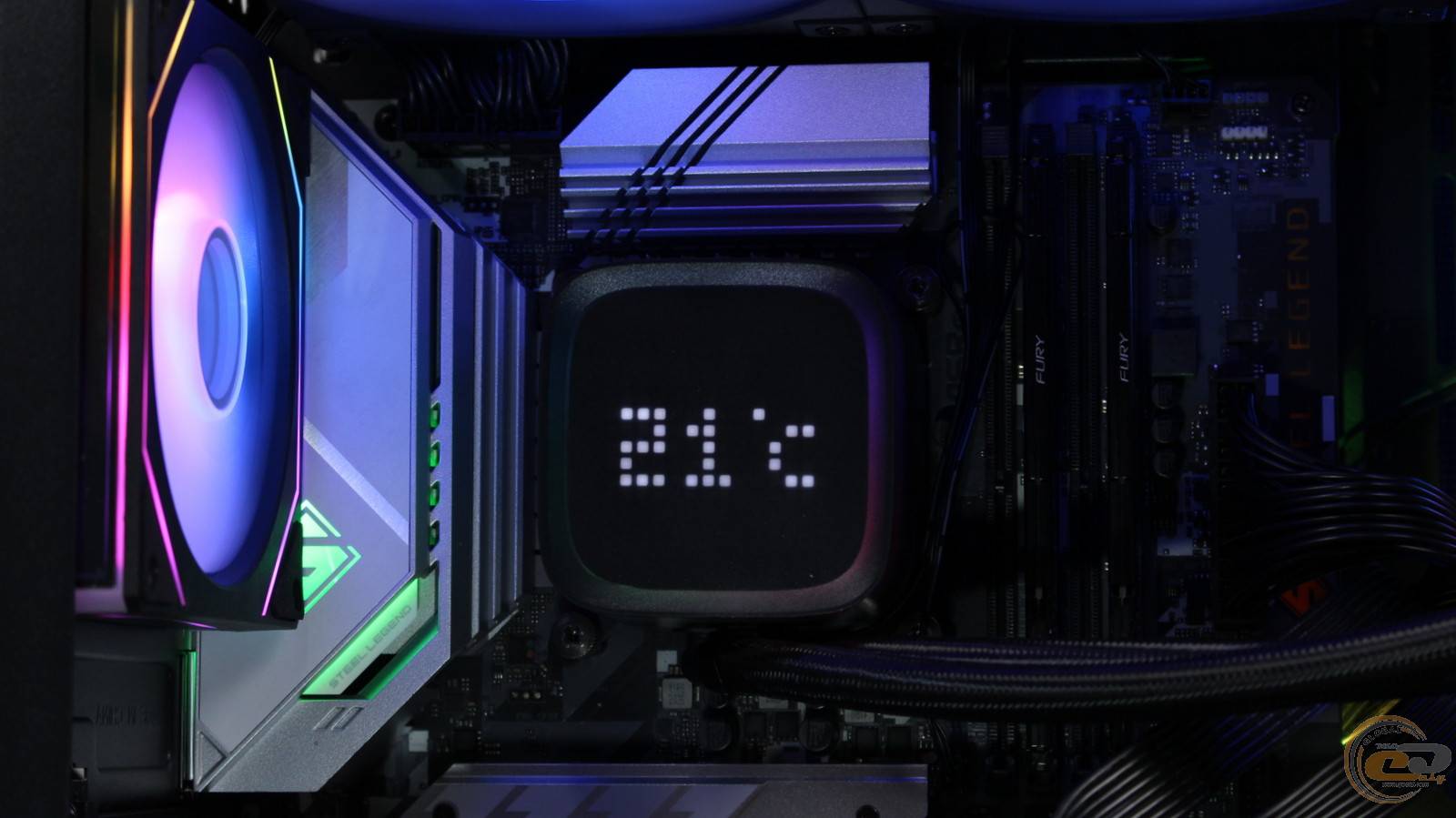

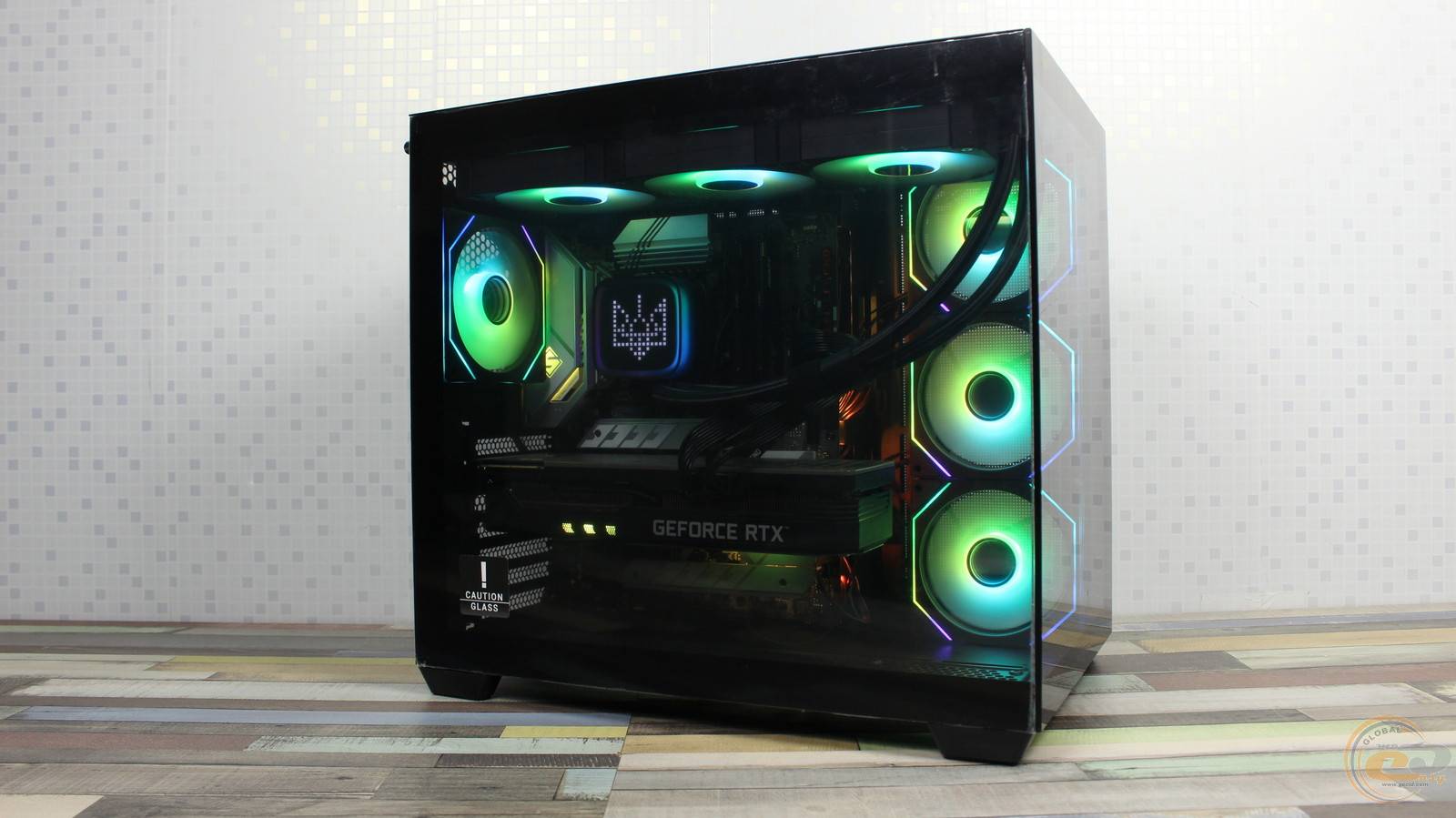

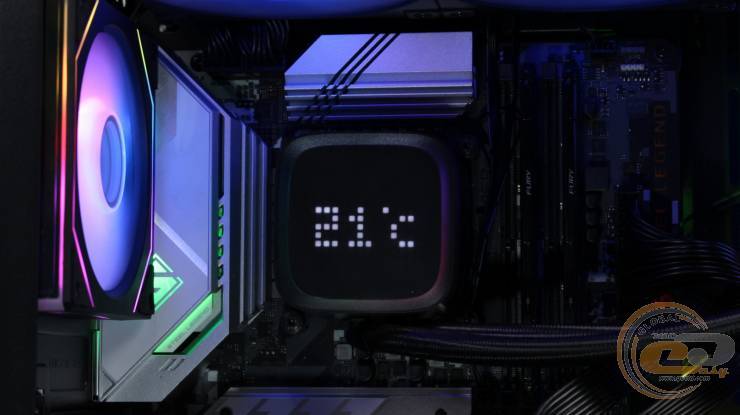

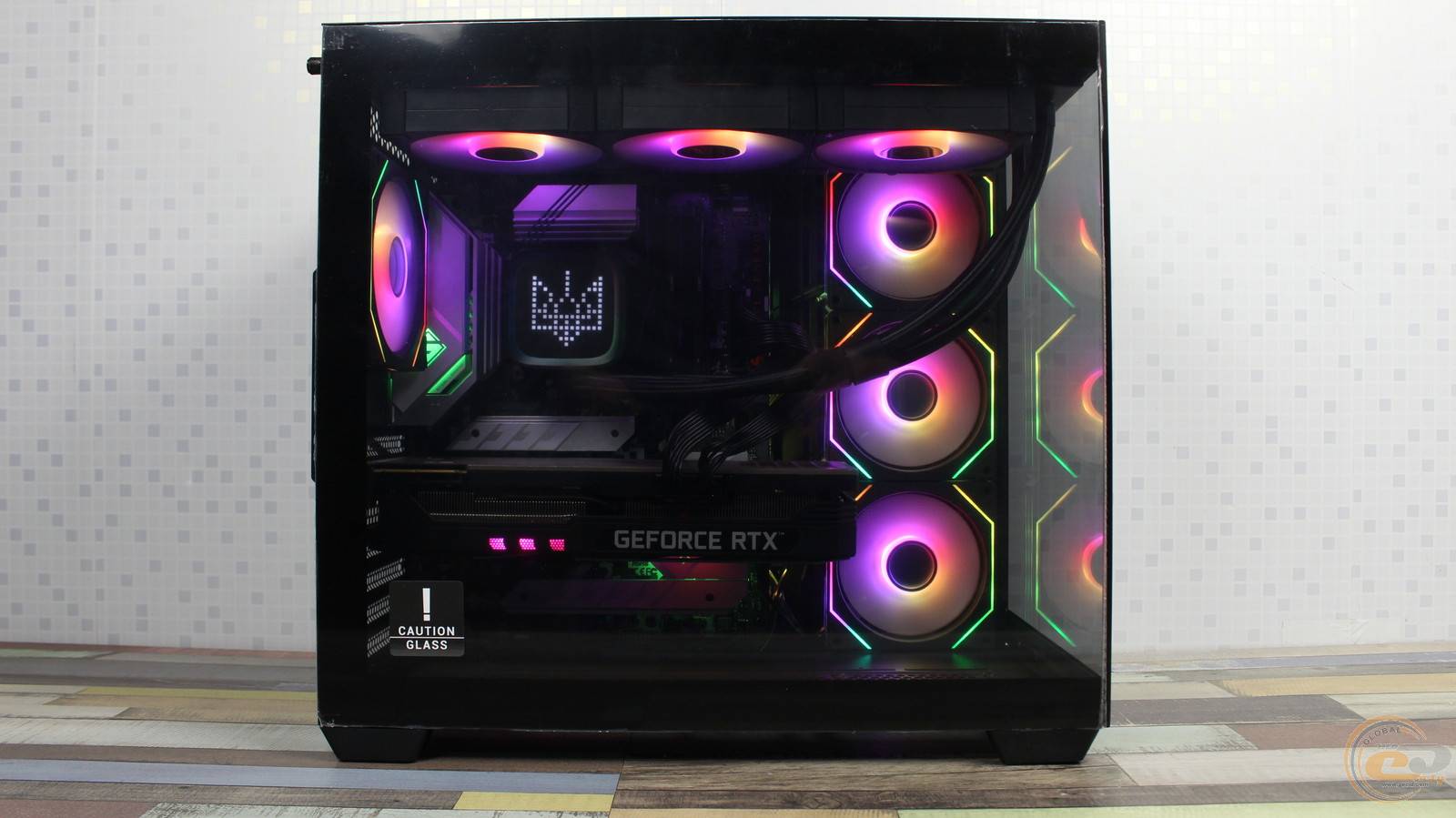

Последний здесь монохромный и имеет разрешение 14 х 14 пикселей. Этого вполне достаточно для вывода на него одной или двух строк информации – вроде температуры процессора и графического ядра, степени их загрузки, энергопотребления компонентов, а также эмодзи или созданного логотипа. Все перечисленные функции доступны в комплектном ПО DeepCreative, которое можно скачать с официального сайта производителя. Оно позволяет изменять ориентацию изображения. А еще по желанию здесь можно мониторить состояние ключевых узлов системы.

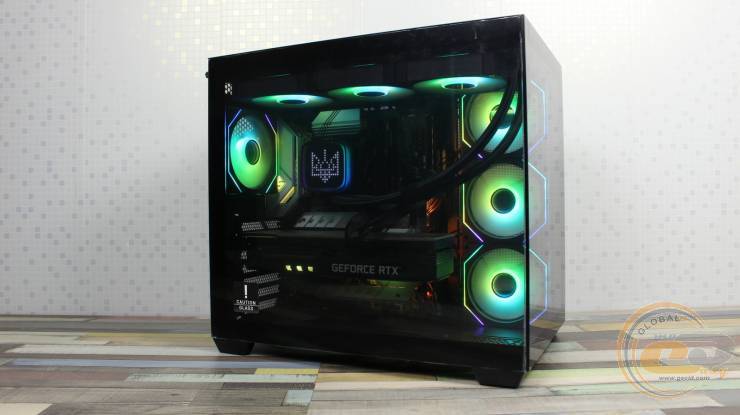

Кроме дисплея, источником свечения здесь также выступают три вертушки и обрамление водоблока. Эти элементы подключаются к общей колодке и их можно синхронизировать с другими комплектующими на материнских платах ASRock, ASUS, GIGABYTE и MSI.

В общем, процесс установки и настройки DeepCool LP360 достаточно прост и не должен вызывать затруднений даже у неопытного пользователя.

А как у тестируемого устройства обстоят дела с эффективностью?

Тестирование

При тестировании тыльный 120-мм вентилятор корпуса был установлен на выдув, а три боковых — на вдув. Они работали на скорости 1500–1600 об/мин. В то же время температура окружающей среды составляла 16°C.

В тесте AIDA Stress CPU частота процессора составляла 4,6 ГГц при напряжении 1,312 В. В режиме Stress FPU частота опускалась до 4,4 ГГц при напряжении 1,326 В. Пропуска тактов замечена не было.

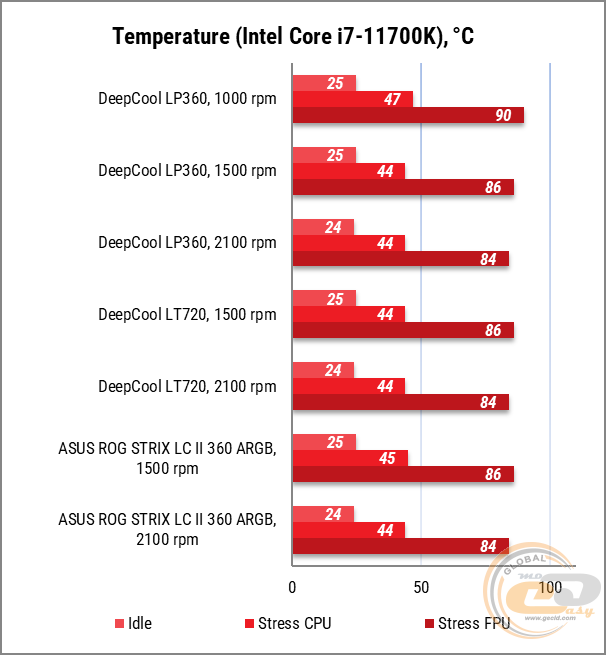

При работе вентиляторов DeepCool LP360 на скорости 1000 об/мин в тесте Stress FPU 8-ядерный Intel Core i7-11700K нагревался до 90°C. А это на 10°C ниже его максимальной рабочей температуры (Tjmax). В менее требовательном Stress CPU его температура была куда более скромной – лишь 47°C.

Повышение скорости вращения пропеллеров до 1500 об/мин позволило отыграть 3-4°C в зависимости от способа нагрузки, а при 2000 об/мин – еще 2°C в тесте Stress FPU.

Кстати, такие температурные показатели полностью аналогичны другим двум 360 мм СЖО: упомянутой в начале материала DeepCool LT720 WH и ASUS ROG Strix LC II 360 ARGB. И если первая стоит на ₴900 меньше новинки, то решение от ASUS обойдется аж на ₴4600 дороже.

Скорость вращения лопастей, об/мин	Уровень шума
1000	Тихий, комфортный
1300	Ниже среднего, комфортного
1500	Средний, комфортный
1700	Выше среднего, комфортный
1900	Выше среднего, относительно комфортный
2100	Высокий, некомфортный

Понятно, что в столь широком диапазоне скорости вращения шум от пропеллеров существенно отличается. При 1000 об/мин он тихий, при 1500 об/мин достигает все еще комфортного среднего уровня, а вот при максимальных 2100 об/мин он становится высоким и некомфортным. Промежуточные значения можно оценить с помощью, приведенной выше таблицы.

Итоги

Система жидкостного охлаждения DeepCool LP360 нам напомнила другое творение данного производителя, 360-мм водянку DeepCool LT720 WH. И недаром: у них очень похожая конструкция радиатора с впускным клапаном, аналогичные габариты и скорость работы пропеллеров. Как следствие, оба устройства предлагают практически идентичную очень высокую производительность. При этом это ощущается даже при маленький и очень комфортной с точки зрения акустики скорости вращения вентиляторов -1000 об/мин.

Что касается отличий, то их тоже хватает. Протестированная СЖО получила экран на верхней панели корпуса водоблока, на который можно выводить определенные характеристики системы либо графические элементы. Конечно, все в пределах монохромных 14 х 14 пикселей. Впрочем, этого вполне достаточно, чтобы, например, мониторить нагрев CPU и GPU.

Еще одно изменение коснулось пропеллеров: у DeepCool LP360 у них нет отдельных выходных кабелей, а соединяются последовательно одним-единственным проводом, который также отвечает и за реализацию подсветки. Такой подход значительно упрощает кабель-менеджмент. Однако при выходе из строя одного из вентиляторов найти ему замену будет сложнее.

Что касается поддерживаемых платформ, то новинка подходит для всех актуальных и даже ряда устаревших систем. Впрочем, если у вас высокопроизводительная сборка на базе Intel Socket LGA2011/LGA2011-3/LGA2066 или AMD Socket sTRX4/sTR4, то на них установить LP360 не получится. А вот DeepCool LT720 имеет поддержку даже упомянутых "старичков".

Достоинства:

• отличная производительность в своем сегменте;
• привлекательная RGB-подсветка водоблока и пропеллеров, которую можно синхронизировать через ПО материнской платы;
• наличие дисплея на водоблоке, на который можно вывести температуру ключевых компонентов и другую информацию;
• вентиляторы на основе гидравлических подшипников;
• один общий провод для трех вентиляторов значительно упрощает кабель-менеджмент;
• поддержка всех актуальных и востребованных платформ прошлых лет;
• простота установки;
• наличие белой и черной версий.

Особенности:

• отсутствие поддержки платформ Intel Socket LGA2011/LGA2011-3/LGA2066 и AMD Socket sTRX4/sTR4;
• некомфортный уровень шума при высокой скорости вращения вентиляторов.
