Обзор процессорной системы жидкостного охлаждения EKWB EK-AIO 360 D-RGB: первое знакомство
15-06-2022
Наверняка некоторым читателям при первом взгляде на заголовок может показаться, что речь пойдет об СЖО от какого-то нового бренда из Поднебесной. Но те, кто не один год следят за водянками, хорошо знакомы, по крайней мере заочно, с брендом EKWB из Словении. Сама уже расшифровка аббревиатуры EK Water Blocks позволяет легко понять целевую направленность данной компании.
Правда, до недавнего времени ее знали в первую очередь как производителя компонентов для самостоятельной сборки системы жидкостного охлаждения. Однако все изменилось с выходом трех линеек устройств. Больше всего вариантов по размерам СЖО можно найти среди моделей EKWB EK-AIO D-RGB — 120, 240, 280 и 360 мм. Если же подсветка вентиляторов и водоблока не требуется, тогда подойдут водянки EK AIO BASIC. А вот для любителей получить максимальную производительность предназначены устройства EK AIO ELITE с металлическим корпусом водоблока и удвоенным количеством вентиляторов.
К нам же попала 360-мм СЖО EK AIO 360 D-RGB с тремя вертушками, пластиковым корпусом водоблока и настраиваемой RGB-подсветкой. О том как все это сияет, гудит и охлаждает расскажем далее в обзоре.
Спецификация
Модель |
EKWB EK-AIO 360 D-RGB |
Поддержка процессорных разъемов |
AMD Socket AM4 Intel Socket LGA1150 / LGA1151 / LGA1155 / LGA1156 / LGA1366 / LGA1200 / LGA1700 / LGA2011 / LAG2011-3 / LGA2066 |
Термоинтерфейс |
Нанесен на подошву водоблока + термопаста EK-TIM Ectotherm в комплекте |
Длина соединительных шлангов (собственные измерения), мм |
400 (390) |
Радиатор |
|
Материал |
Алюминий |
Размеры (собственные измерения), мм |
395 х 120 х 27 (397 х 120 х 28) |
Водоблок |
|
Размеры (собственные измерения), мм |
88 x 70 x 53 (70 х 70 х 52) |
Номинальное напряжение питания, В |
12 |
Разъем питания |
4-контактный |
Диапазон скорости вращения насоса |
520 – 2600 ± 10% |
Длина кабеля питания / подсветки, см |
47 / 51 |
LED-подсветка |
Есть |
Вентиляторы |
|
Модель |
EK AIO Vardar S 120-ER D-RGB |
Размеры, мм |
120 х 120 х 25 |
Количество |
3 |
Поддержка ШИМ-регулировки скорости вращения лопастей |
Есть |
Напряжение питания, В |
12 |
Скорость вращения, об/мин |
550 – 2200 ± 10% |
Уровень шума, дБА |
до 36,4 |
Максимальный воздушный поток, CFM (м3/ч) |
66,04 (112,2) |
Статическое давление, мм вод. ст. |
2,89 |
Разъем питания |
4-контактный |
LED-подсветка |
Есть |
Длина кабеля питания / подсветки / разветвителя, см |
50 / 51 / 13 |
Гарантия, лет |
5 |
Сайт производителя |
Упаковка и комплект поставки

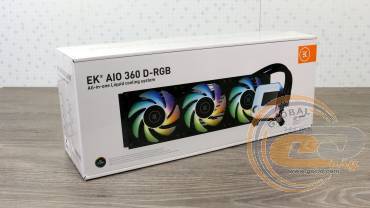

Приятная полиграфия в фирменных цветах не только радует глаза, но также сообщает базовые сведения об устройстве (как мы уже привыкли, на английском). Есть здесь и изображение кулера, и указание габаритов, а вот технической информации хотелось бы побольше.

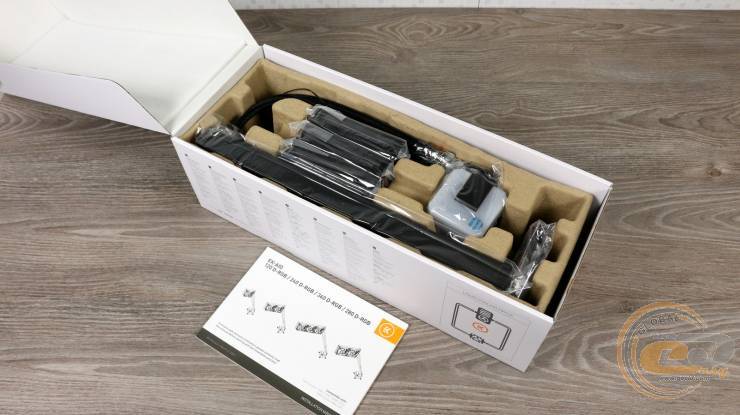

Содержание коробки надежно защищено: снизу и по бокам — формой из папье-маше, а сверху — смягчающей поролоновой вставкой.

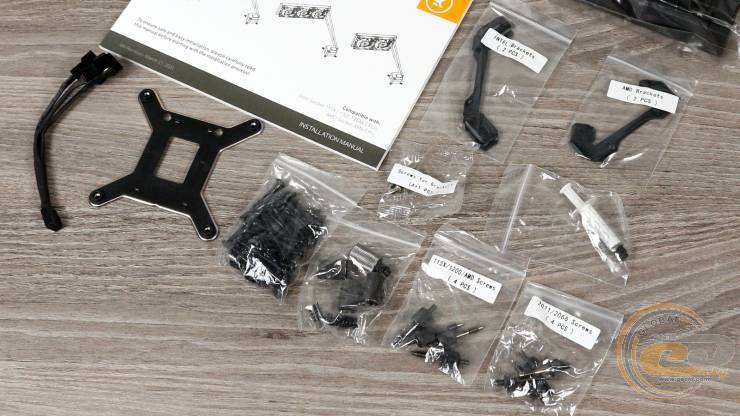

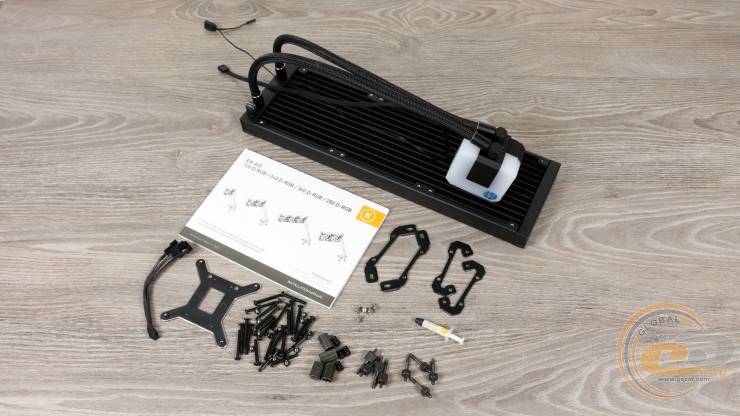

Вместе с СЖО и тремя вентиляторами поставляется отнюдь не малый набор сопутствующих компонентов, большинство из которых заботливо разложено по пакетам со вспомогательными надписями. Есть здесь:

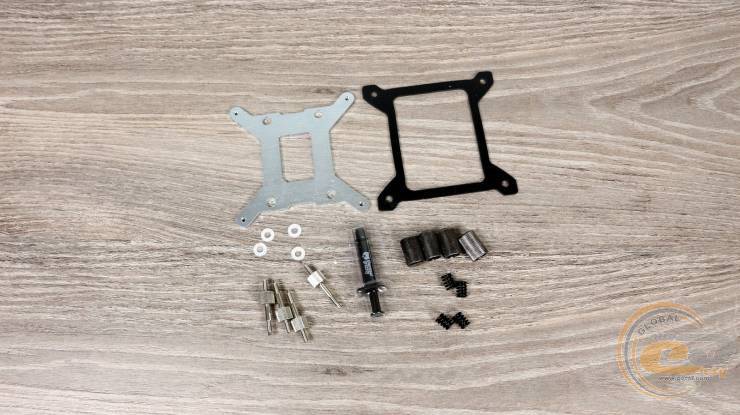

- металлическая пластина для платформ Intel
- две пары металлических скоб для платформ AMD и Intel
- винты для их фиксации
- винты для фиксации радиатора в корпусе
- винты для установки вентиляторов
- шпильки, пружины и фигурные винты для фиксации водоблока на материнской плате
- отдельный набор креплений для Intel Socket LGA1700 (на втором фото)
- разветвитель для подключения трех вентиляторов к одному разъему питания
- фирменная термопаста EK-TIM Ectotherm
- руководство по установке
Внешний вид и конструкция

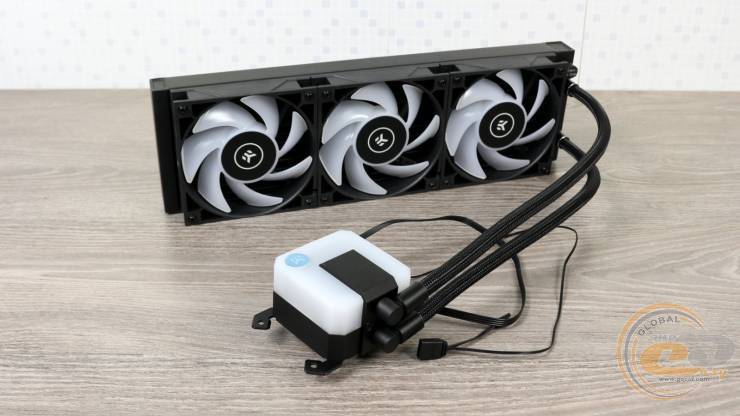

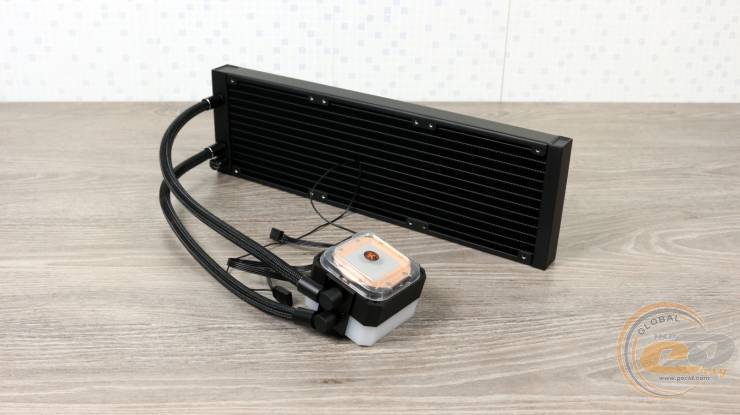

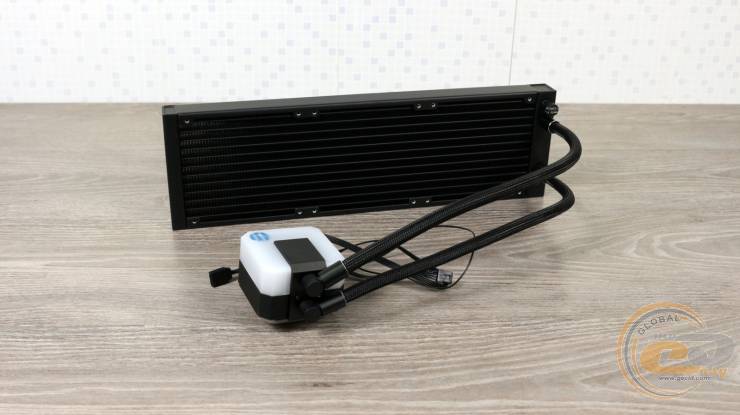

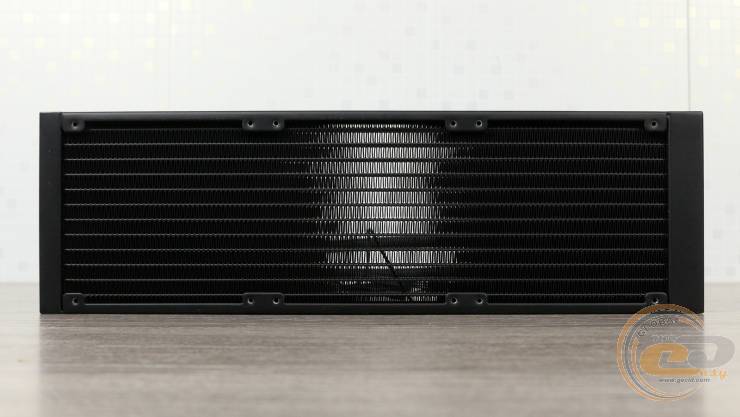

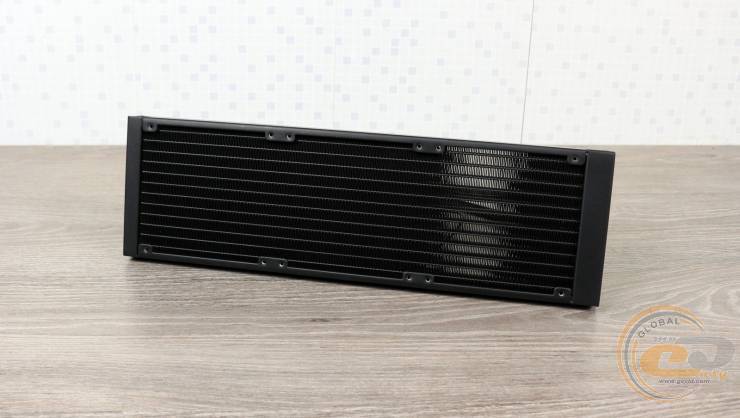

По большому счету EK-AIO 360 D-RGB — вполне привычная СЖО с габаритным алюминиевым радиатором размером 397 х 120 х 28 мм, способным разместить три 120-мм вентилятора.
Последний состоит из 14 каналов, внутри которых циркулирует хладагент. Промежутки между ними заполнены металлической лентой толщиной около 0,2 мм.
Таким образом ребра расположены в среднем на расстоянии 1,4 мм, в итоге получаем обычный показатель плотности 18 FPI.
Помимо пары фитингов, на радиаторе также имеется отверстие для обслуживания хладагента. Оно прикрыто гарантийной наклейкой сроком действия целых 5 лет.
С водоблоком охладитель соединяют два шланга в оплетке длиной 39 см. В свою очередь к блочку они подключены через вращающиеся Г-образные фитинги.

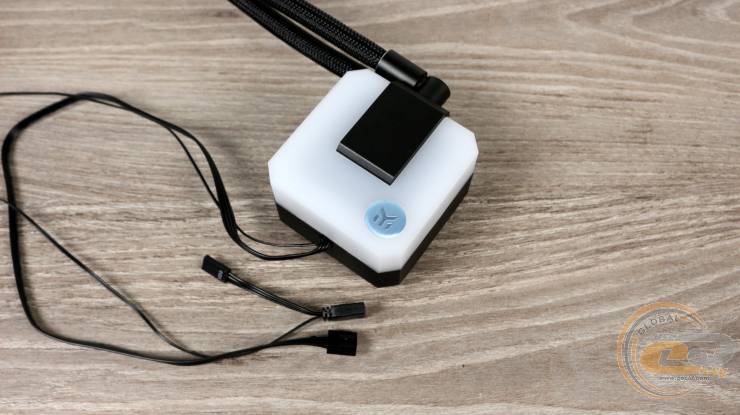

Сам водоблок EKWB EK-AIO 360 D-RGB имеет лаконичный и запоминающийся дизайн. Сочетание матового черного ABS-пластика у основания и белого в верхней части смотрится красиво еще до включения подсветки. Ну а логотип помимо эстетической составляемой к тому же придает узнаваемости.
Внутри такой «коробочки» с размерами 70 х 70 х 52 мм поместился насос с ШИМ-регулировкой частоты вращения лопастей в широком диапазоне — от 520 до 2600 об/мин. Поэтому для подключения питания используется 4-контактный коннектор.

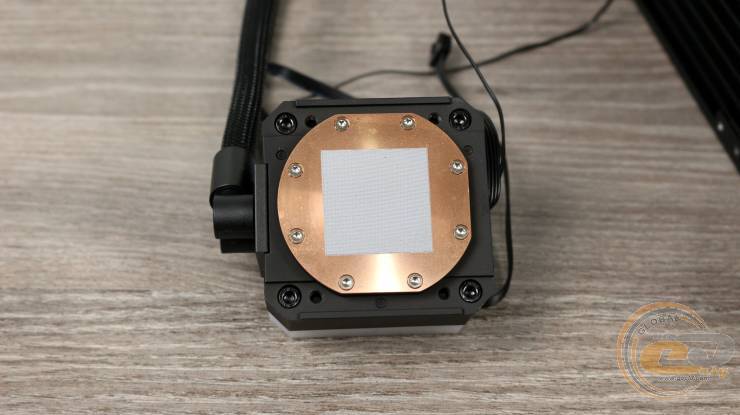

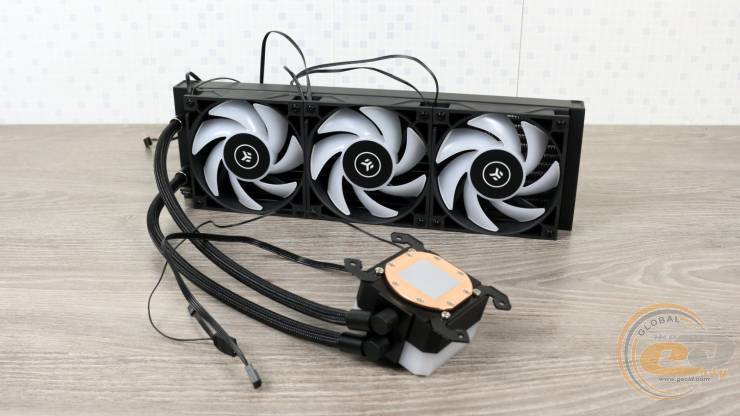

С обратной стороны имеем медное основание с размерами 56 х 59 мм. Термопаста уже изначально нанесена производителем, при этом в комплект заботливо положили еще и шприц с запасным компаундом. Кстати, поверхность достаточно ровная, но до зеркальной ее шлифовать не стали.

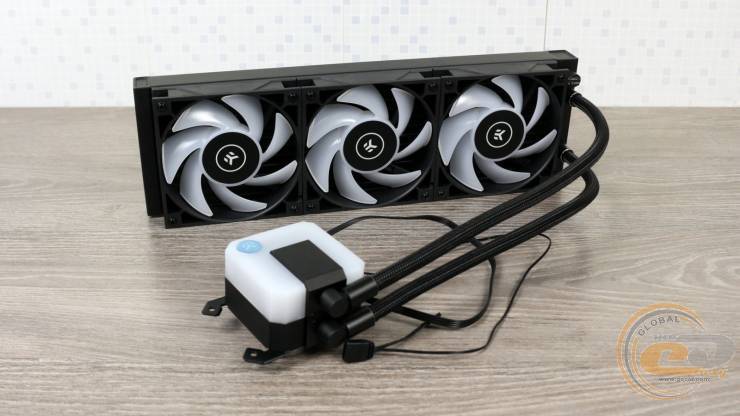

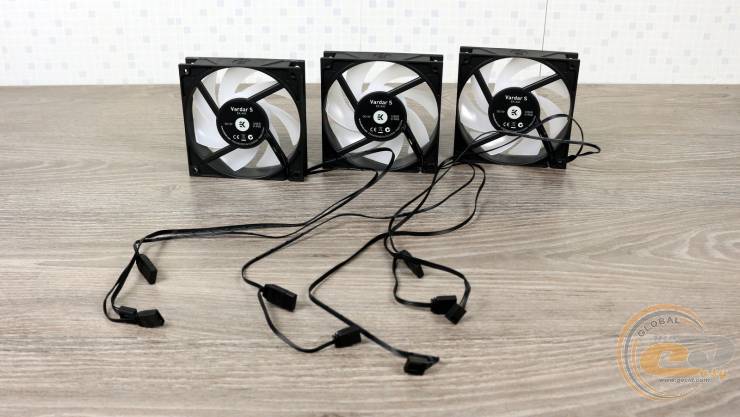

Теперь о вентиляторах. За обдув радиатора отвечает тройка 120-мм EK AIO Vardar S 120-ER D-RGB с прозрачной крыльчаткой. Частота их вращения изменяется от 550 до 2200 об/мин (±10%). При этом широкий спектр имеет и уровень шума, который в пике достигает 36,4 дБ.
Кстати, вертушки EK Vardar S 120-ER D-RGB, без приставки AIO, имеют аналогичные показатели. Они оснащаются подшипником скольжения (sleeve bearing) с ресурсом 50 000 часов и потребляют всего 2,16 Вт (0,18 А при 12 В). Учитывая похожее название, эта информация может быть справедлива и для комплектных решений.
Увы, прорезиненных вставок в месте контакта вентиляторов и радиатора не предусмотрено.
Для подачи питания используются длинные 4-контактные кабели длиной 50 см, а для подключения подсветки – 41-см +5V RGB. Последние можно легко соединить между собой для подключения к одному разъему на плате. А комплектный разветвитель позволит подсоединить все три вентилятора к единственному коннектору питания.
Кстати, вертушки очень просто крепятся к радиатору при помощи длинных комплектных винтов.
Процесс установки
Система охлаждения EKWB EK-AIO 360 D-RGB совместима с процессорными разъемами AMD Socket AM4 и Intel Socket LGA1155/ LGA1156 / LGA1150 / LGA1151 / LGA1200 / LGA2011 / LAG2011-3 / LGA2066. Для монтажа на Intel Socket LGA1700 в комплекте поставки предусмотрено дополнительное крепление.
В данном видео на канале производителя показан процесс монтажа на разные платформы. Ниже уже мы поделимся собственным опытом в данной сфере на платформе AMD Socket AM4.

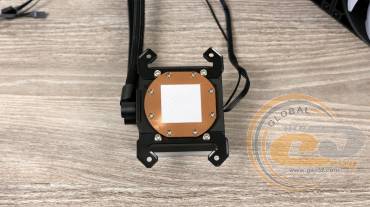

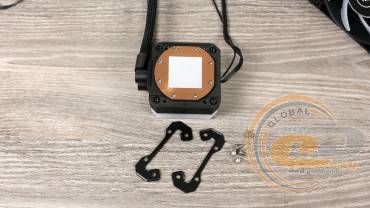

Начнем с подготовки водоблока. К нему при помощи четырех винтов (+ еще один запасной) прикручиваем пару металлических креплений.
Теперь занимаемся материнской платой. Изначально откручиваем комплектное пластиковое крепление на лицевой ее стороне. Оно нам уже не пригодиться, в отличие от усилительной пластины.

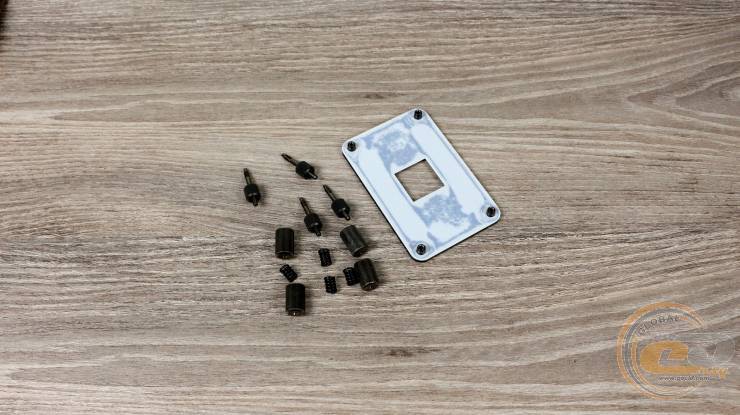

Также для удобства можно сразу отложить все комплектные шпильки, винты и пружины, используемые для платформы AMD. В их идентификации помогут отметки на пакетиках, по которым они отсортированы.

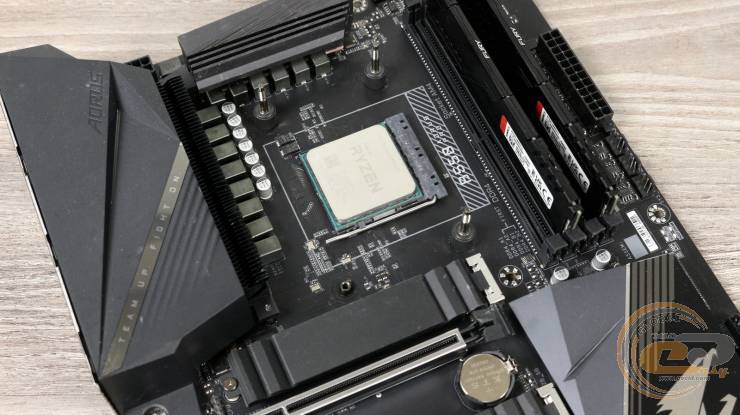

Теперь с лицевой стороны в усилительную пластину вкручиваем шпильки, устанавливаем процессор, наносим термопасту, если это уже не первая установка...

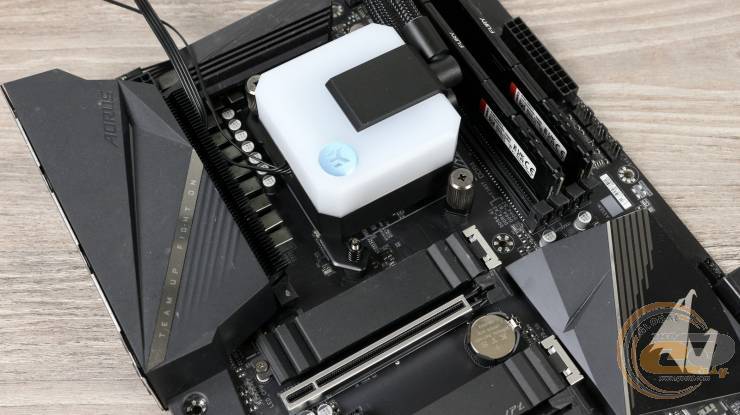

...а сверху фигурными винтами с пружинами фиксируем водоблок. Всего-то делов!

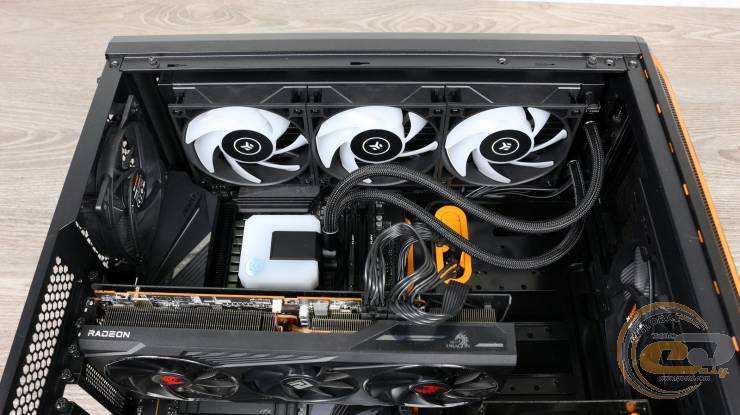

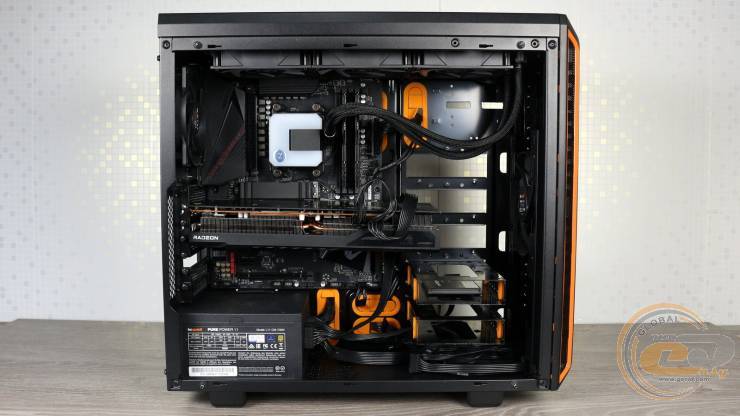

Далее материнскую плату устанавливаем на поддон корпуса, а радиатор – на одну из панелей внутри. В нашем случае для этой цели отлично подходит верхняя. Подключаем кабели, не забывая о комплектном концентраторе – вот и готово! В целом данная процедура осуществляется легко, не требуя какого-либо дополнительного опыта.
Как видно, водоблок не мешает установке модуля памяти в первый слот расширения, что является приятным «бонусом», обычно свойственным для такого рода охладителей.
Одно из главных преимуществ новинки EK-AIO 360 D-RGB не заметно аж до момента подачи питания. Вместе с вентиляторами и насосом водоблока оживает и RGB-подсветка. Настроить ее можно, конечно же, на свое усмотрение — для этого используется фирменное ПО материнской платы. А больше всего глаз радует полноценная роль водоблока в этом ансамбле красок.
Тестирование
Наконец-то переходим к самому интересному.
Наименование |
Модель |
Процессоры |
AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 ГГц, 105 Вт TDP) @ 4,0 ГГц, 1,34 В |
Материнские платы |
GIGABYTE B550 AORUS PRO (AMD Socket AM4, ATX) |
Оперативная память |
2 x DDR4-2400 8 ГБ Kingston FURY Renegade (KF4000C19D4/8GX ) |
Видеокарта |
PowerColor Red Dragon AMD Radeon RX 6800 (16 ГБ, 40% скорости вращения вентилятора) |
SSD |
Kingston FURY SSD (SHFS37A/240G) |
Блок питания |
be quiet! PURE POWER 11 (L11-CM-700W) |
Корпус |
be quiet! PURE BASE 600 Window Orange |
Термопаста |
Нанесена на основание |
Отметим, что во время тестирования СЖО задний вентилятор на корпусе устанавливался на вдув. В то же время при испытании возможностей башенного кулера вертушка устанавливалась уже на выдув.

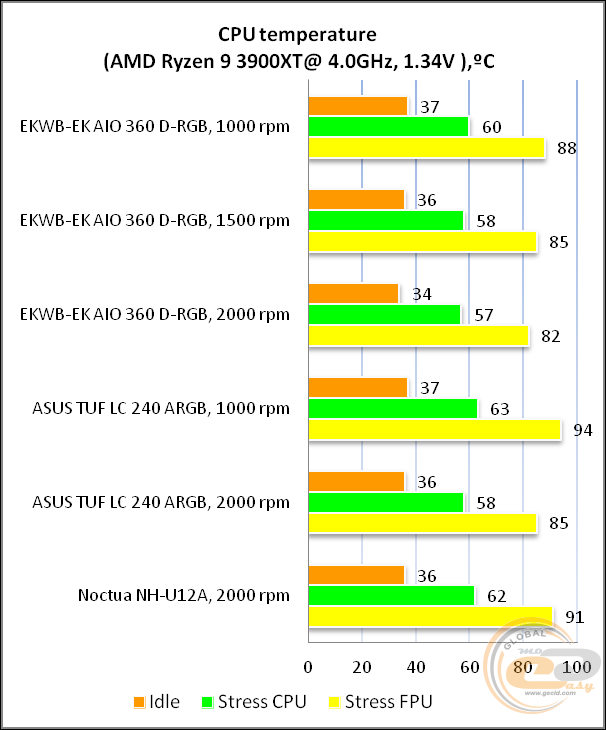

Нетрудно заметить, что EK AIO 360 D-RGB даже при скромных 1000 об/мин справляется с охлаждением разогнанного AMD Ryzen 9 3900XT даже лучше, чем двухвентиляторная «башня» Noctua NH-U12A.
Если же посмотреть на показатели 240-мм водянки, то здесь разница уже не столь существенная. Но она все еще заметна — дополнительные размеры радиатора и вентилятор позволят либо получить аналогичные показатели при более комфортном шумовом фоне, либо отыграть до 3-6°C.
А теперь об еще одном важном показателе – уровне шума.
Скорость вращения лопастей, об/мин |
Уровень шума |
900 |
Почти бесшумно, очень комфортно |
1400 |
Низкий, комфортно |
1500 |
Ниже среднего, комфортно |
1700 |
Средний шум, относительно комфортно |
2000 |
Шум громкий, дискомфортный |
По значениям в таблице видно, что диапазона регулировки от 900 до 2000 об/мин хватает и для любителей тишины 900-1400 об/мин, и для готовых искать компромисс 1500 об/мин, и тем, для кого результат важнее всего 1700-2000 об/мин.
Итоги
Система жидкостного охлаждения EKWB EK-AIO 360 D-RGB стала первой «ласточкой» данного производителя в нашем уютном тестовом «гнездышке». Во многих аспектах она напоминает другие трехвентиляторные СЖО, но есть у нее и свои изюминки. Из самого приятного — 5 лет гарантии, возможность замены хладагента и очень красивое RGB-свечение водоблока.
Конечно же, самым большим преимуществом является высокая ее производительность. Как следствие, по сравнению с топовыми башнями и двухвентиляторными СЖО имеем либо преимущество в 3-9°C, либо близкую эффективность при более низком уровне шума. Увы, последнее касается только частоты вращения лопастей до 1500 об/мин. Далее же акустический комфорт уступает место еще более высокой эффективности, но такой компромисс подойдет далеко не всем. Также привычно для СЖО имеем хорошую совместимость с первым слотом ОЗУ, чего обычно не скажешь при применении габаритных башенных охладителей.
В итоге EKWB EK-AIO 360 D-RGB обеспечивает высокую эффективность и, при наличии соответствующего бюджета, хорошо подойдет для отвода тепла от современных горячих процессоров в разгоне или без такового.
Достоинства:
- отличная производительность
- тихая работа при обычной эксплуатации
- стильный дизайн
- RGB-подсветка водоблока и вентиляторов
- наличие отверстия для замены хладагента
- простота установки
- 5 лет гарантии
Особенности:
- заметный уровень шума при высокой скорости вращения вентиляторов
Автор: Олесь Пахолок
Выражаем благодарность компании EKWB за предоставленную для тестирования СЖО.
