Обзор и тестирование кулера для видеокарт GELID ICY VISION Rev. 2

01-09-2011

Совсем недавно, в 2008 году появилась новая компания GELID Solutions, занимающаяся разработкой и производством систем охлаждения для ПК. Географическое расположение компании достаточно интересное – управляющие лица находятся в Швейцарии, а вот производственные мощности располагаются в Гонконге. Основателями GELID Solutions являются два бывших специалиста небезызвестной компании Arctic Cooling Гебхард Шерер (Gebhard SCHERRER) и ВС Тран (VC TRAN). По утверждениям основателей, деятельность GELID нацелена на разработку систем охлаждения для геймеров и энтузиастов, которые благодаря инновационному подходу должны отличатся высокой эффективностью и низким уровнем шума. Компания предлагает комплексное решение, в котором учтены все стороны отличной системы охлаждения, от подшипника на вентиляторе до термопасты, от проектирования до доставки, и от типа вентилятора до качественной упаковки, что обеспечивается современным оборудованием и штатом опытных сотрудников. Видение компании GELID подразумевает системы охлаждения, которые сочетают в себе качество и изобретательность, которые были примером для создания лучших в своем классе продуктов для компьютерных энтузиастов всего мира. В этом тестировании на примере видеокулера GELID ICY VISION Rev. 2, рекомендованная стоимость которого равна 55$, мы постараемся оценить, действительно ли соответствуют заявления компании делу, или это, как часто бывает, просто красивые слова.

GELID ICY VISION Rev. 2

Спецификация кулера GELID Rev. 2 ICY VISION:

Модель

GELID ICY VISION Rev. 2 (GC-VGA02-01)

Совместимость

NVIDIA: 9800GT, 9800GTX, GTS250, GTX260, 275, 280, 285, GTS450, GTX 460, GTX465, GTX470, GTX480, GTX550TI, GTX560TI, GTX570, GTX580 & Quadro 4000

AMD: HD4850, HD4870, HD4890, HD5830, HD5850, HD5870, HD6850, HD6870, HD6950* & HD6970* (Примечание: * - необходим дополнительный комплект)

Тепловые трубки

пять медных тепловых трубок диаметром 6 мм.

Материал радиатора

Медные трубки, алюминиевые пластины

Размер радиатора (ШхДхВ), мм

95 х 216 х 52

Термоинтерфейс

пакетик с термопастой

Вентиляторы, мм

2x 9215 S-образный UV Blue Fan

Напряжение питания вентилятора, В

12

Длинна кабеля, мм

200

Скорость вращения вентилятора, об/мин

2000(±10%)

Воздушный поток, CFM

67,14

Уровень шума, дБ

26

Статическое давление, мм вод ст.

1,3

Тип подшипника

Качения и скольжения

Тип разъема питания

3-контактный

Ресурс при 40ºС, часов

50000

Гарантия, лет

5

Вес, г

465

Сайт производителя

http://www.gelidsolutions.com/

GELID ICY VISION Rev. 2

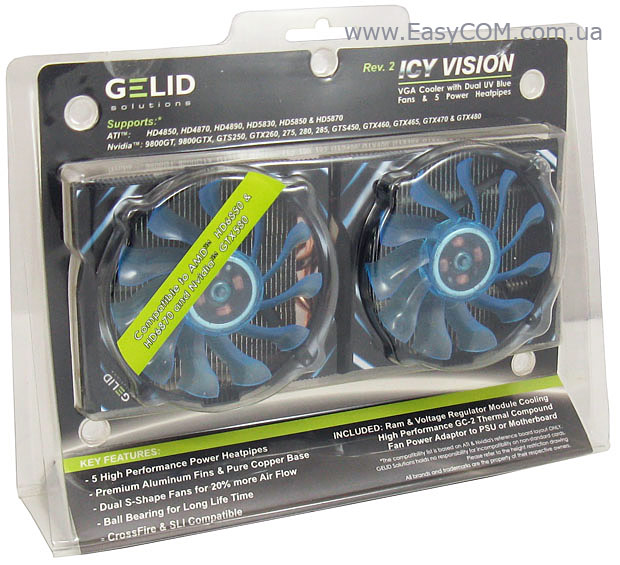

Видеокулер GELID Rev. 2 ICY VISION упакован в прозрачную пластиковую упаковку, в которой можно достаточно просто и детально рассмотреть его конструкцию. На картонной вставке имеется достаточно много разнообразной информации. В частности на лицевой стороне перечислена часть видеоускорителей, которые поддерживает кулер, а также указаны элементы комплектации и перечислен ряд достоинств конструкции.

Таким образом, производитель обратил внимание на:

  • Пять тепловых трубок;
  • Сочетание алюминиевых пластин и медного основания;
  • Два вентилятора с S-образными лопастями для увеличения воздушного потока на 20%;
  • Подшипник качения для длительного срока службы;
  • Совместимость с конфигурациями CrossFireX и SLI.

GELID ICY VISION Rev. 2

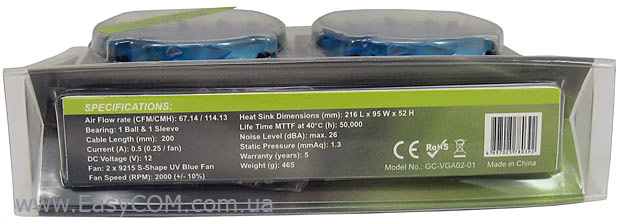

С нижней части упаковки практически в полном виде приведена спецификация кулера GELID Rev. 2 ICY VISION.

GELID ICY VISION Rev. 2

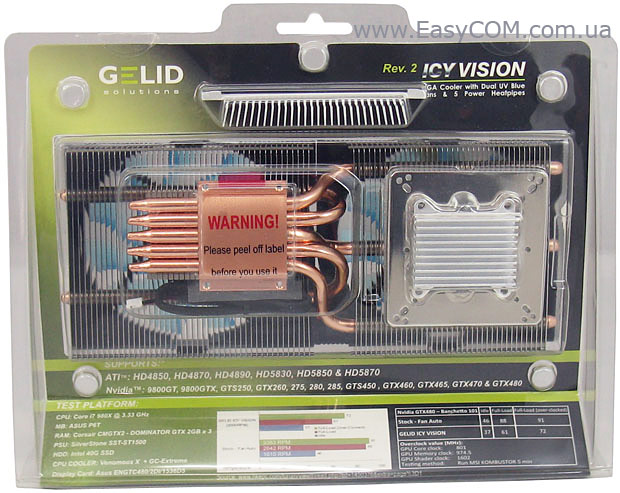

С обратной стороны можно рассмотреть нижнюю часть кулера и увидеть некоторые детали комплектации. В дополнение ко всему, здесь показан график, из которого следует, что за счет лучшей эффективности GELID Rev. 2 ICY VISION на 19ºС сильнее охлаждает графический ускоритель видеокарты ASUS ENGTX480/2DI/1536D5, чем стандартный кулер этой видеокарты в автоматическом режиме.

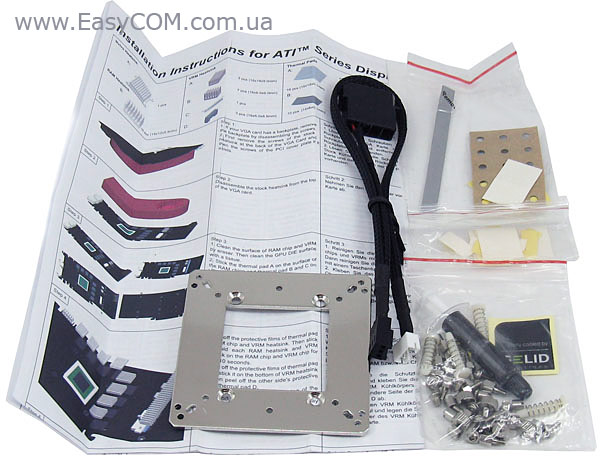

В комплекте с кулером GELID Rev. 2 ICY VISION прилагается:

  • Инструкция по установке;
  • Переходник питания с 4-контактного на 3-контактный разъем;
  • Металлическая рамка;
  • Набор различных крепежных элементов;
  • Тюбик с термопастой;
  • Наклейки и термопрокладка;
  • Фирменная наклейка.

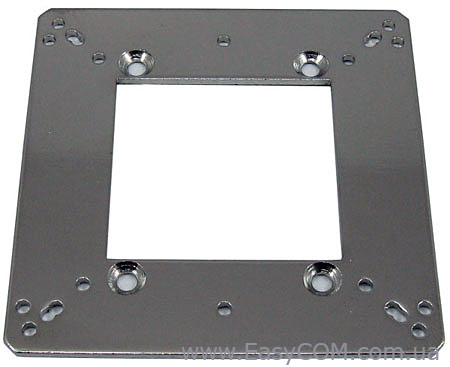

Металлическая рамка, которую предусматривается крепить к основанию, выполнена универсальной для всех поддерживаемых видеокарт.

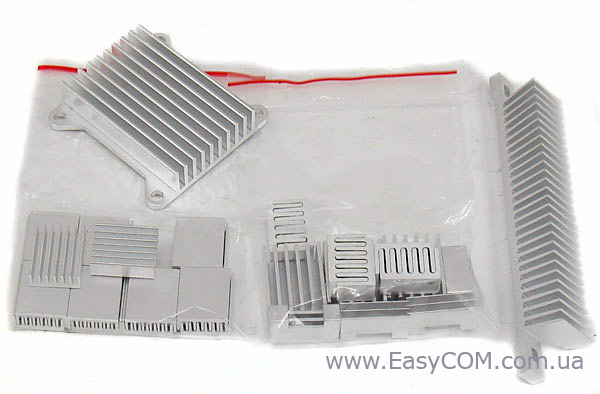

Кроме того, в комплекте имеется набор радиаторов для чипов памяти, дополнительной микросхемы на видеокарте и для узла питания.

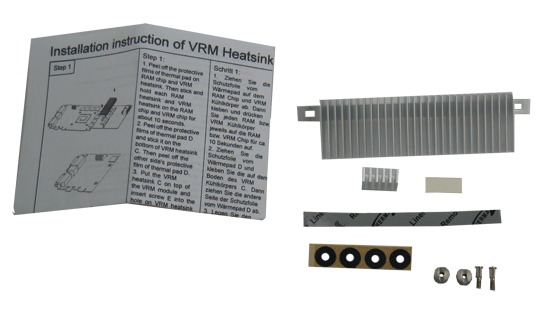

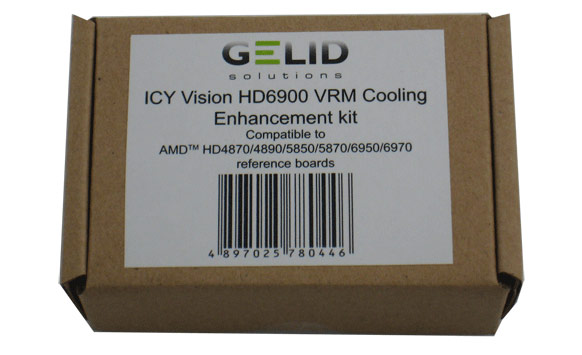

Несмотря на достаточное количество радиаторов в комплекте видеокулера GELID ICY VISION Rev. 2, при установке его на графические ускорители на старших GPU серии AMD Radeon HD производитель рекомендует не собирать из отдельных элементов не очень надежную «аппликацию», а приобрести дополнительно ICY Vision HD6900 VRM Cooling Enhancement Kit. Такой комплект обойдется потребителю в 10$ сверху, но обеспечит более удобное в установке, надежное и эффективное охлаждение стабилизатора питания.

GELID ICY VISION Rev. 2

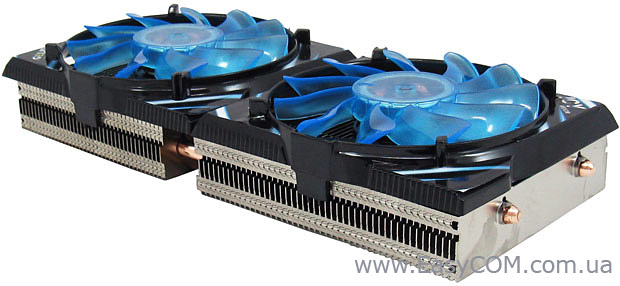

Кулер GELID Rev. 2 ICY VISION имеет двухвентиляторную конструкцию с достаточно тонким радиатором. Вся система охлаждения основана на пяти 6 мм тепловых трубках, на которые нанизаны алюминиевые пластины.

GELID ICY VISION Rev. 2

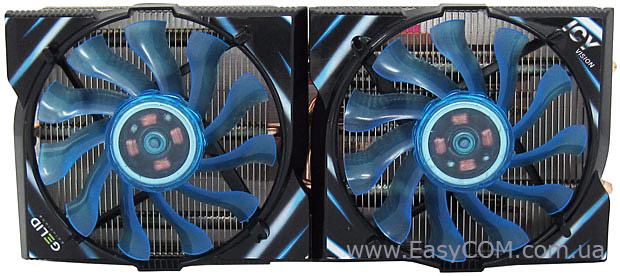

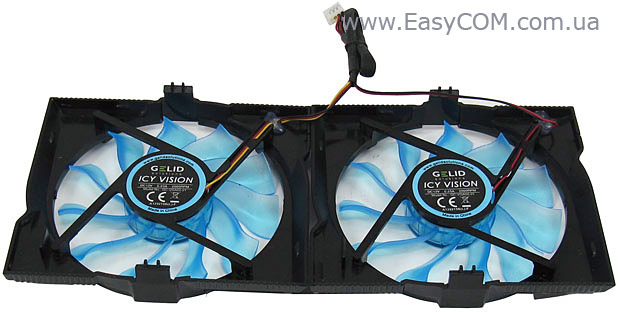

Радиатор фактически по всей площади охлаждается двумя низкопрофильными вентиляторами размером 92х92х15 мм.

Оба вентилятора идентичны по характеристикам и имеют по одиннадцать S-образных лопастей на крыльчатке вентилятора. Для большей внешней эффектности крыльчатка выполнена из синего полупрозрачного пластика, а вот подсветки на кулере нет. Максимальная скорость вращения вентиляторов составляет 2000 об/мин, а их максимальный воздушный поток 67,14 CFM при уровне шума в 26 дБ. Основаны вентиляторы на одном подшипнике качения и одном скольжения. Крепятся вентиляторы к радиатору при помощи защелок на пластиковом корпусе.

Провода от вентиляторов имеют достаточную для подключения длину 20 см, причем провода собраны и защищены оплеткой.

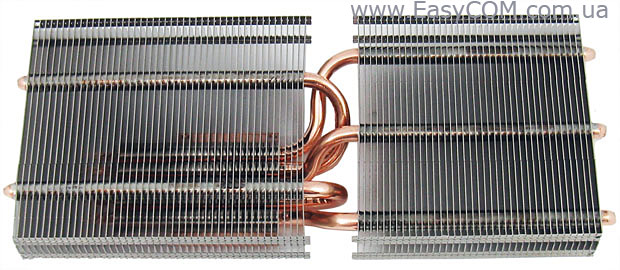

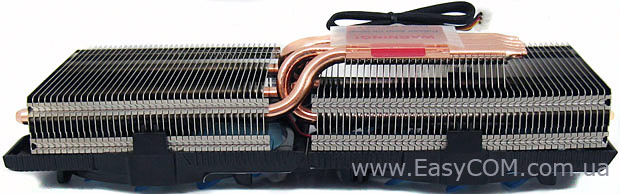

Тепловые трубки выведены в одну сторону от основания, но после разведены в две разные стороны с некоторой непропорциональностью. На три тепловые трубки нанизана одна половина радиатора, и еще на две оставшиеся – вторая его часть.

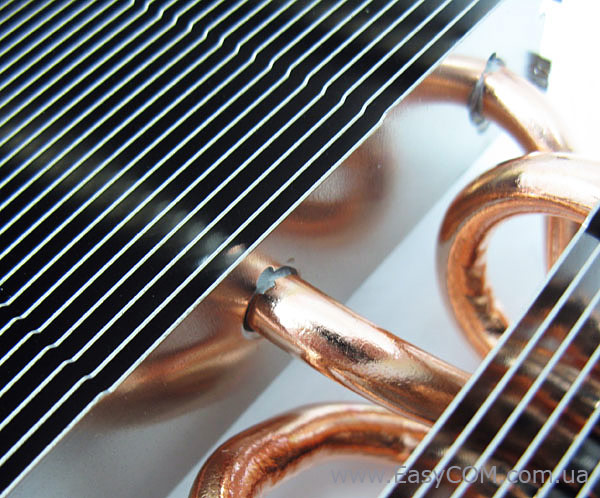

Пайку же между пластинами и тепловыми трубками удостаиваются лишь очень качественные решения, так как это увеличивает себестоимость продукта. И, как видим, в соединении алюминиевых пластин кулера GELID ICY VISION Rev. 2 пайка присутствует.

Часть алюминиевых пластин присоединена непосредственно к тепловым трубкам и основанию, что несколько уравнивает распределение тепла по двум частям радиатора.

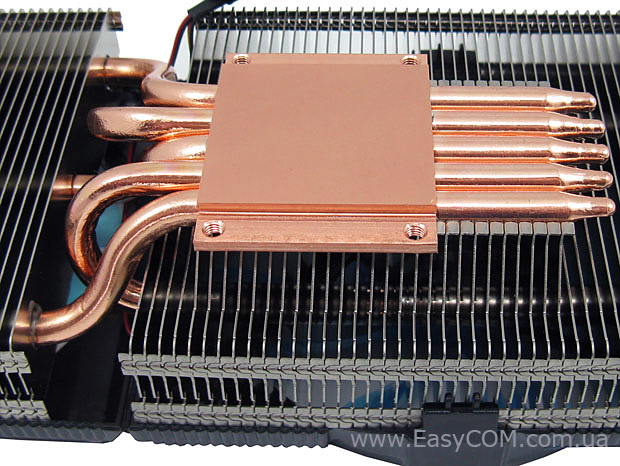

Размер медного основания кулера GELID Rev. 2 ICY VISION составляет 35 x 34 мм.

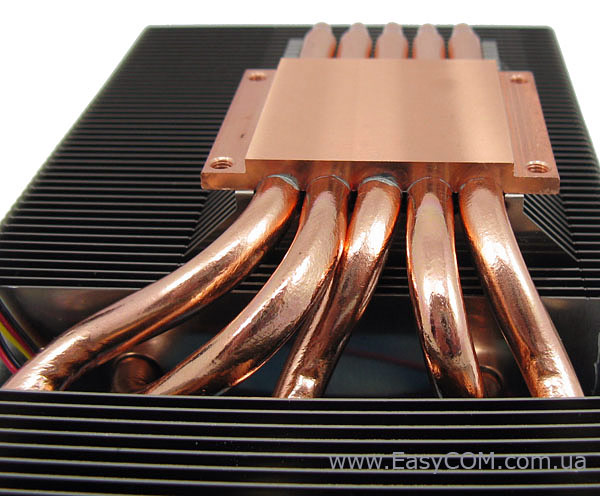

В медном основании имеются пазы округлой формы для лучшего контакта с тепловыми трубками. Вдобавок, контакт между этими важными элементами цепи теплообмена улучшен посредством припоя, что в большинстве случаев характерно лишь для высококлассных кулеров.

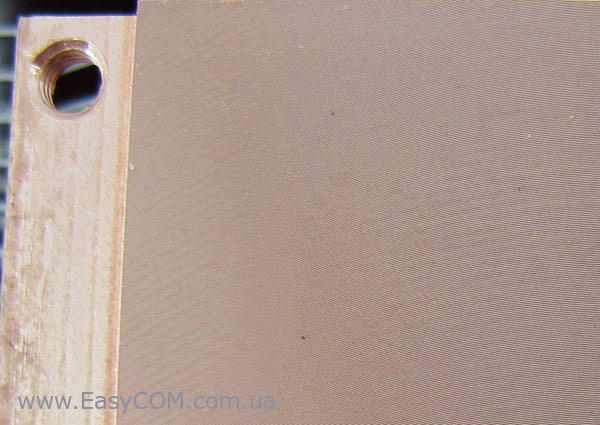

Поверхность основания системы охлаждения GELID Rev. 2 ICY VISION обработана очень качественно. На ней можно заметить единообразные следы фрезы. Обработку подобного типа часто встречалась на популярных эффективных системах охлаждения от Noctua, поэтому сложно утверждать, что данное обстоятельство отрицательно скажется на процессе теплообмена. Теоретически матовая поверхность имеет большую площадь соприкосновения с термопастой, что положительным образом должно сказаться на теплопроводности.

Установка

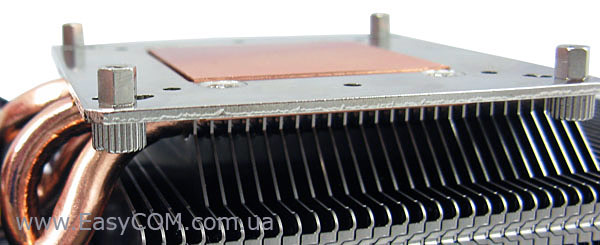

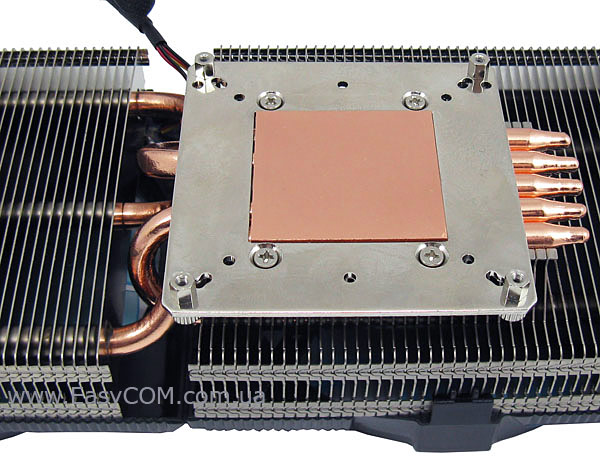

Перед установкой кулера на видеокарту, к нему следует прикрепить металлическую рамку и в зависимости от расположения монтажных отверстий по инструкции установить втулки с внутренней резьбой.

Втулки с резьбой фиксируются ручными гайками.

GELID ICY VISION Rev. 2

По размерам кулер GELID Rev. 2 ICY VISION даже немного уступает используемому по умолчанию на видеокарте ZOTAC GeForce GTX 480 AMP! решению компании ZALMAN.

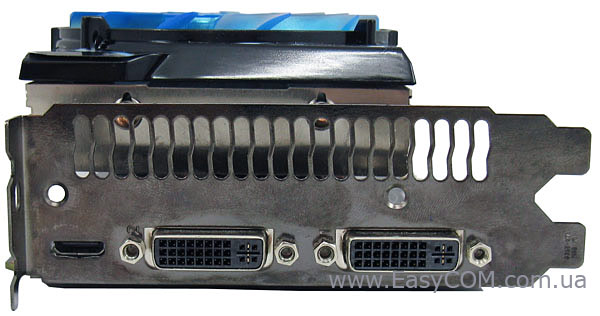

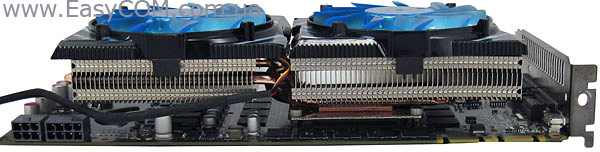

Однако видеокарта с кулером GELID Rev. 2 ICY VISION все равно занимает три слота, поэтому с точки зрения использования подобных модифицированных ускорителей в связках CrossFire или SLI эта система охлаждения не является лучшим вариантом.

Положительным фактом является то, что кулер GELID Rev. 2 ICY VISION не мешает установке мостиков CrossFire или SLI, а также не препятствует подключению к разъемам питания на видеокарте.

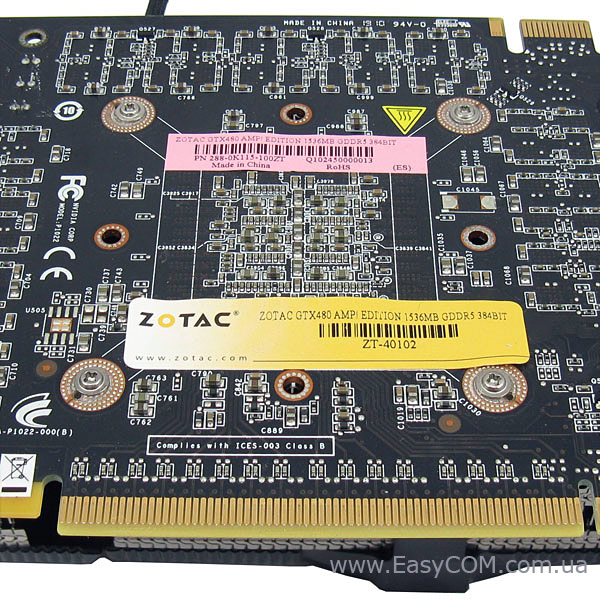

К недостаткам крепления кулера можно отнести отсутствие упорной пластины, которая в большинстве случаев позволяет более равномерно распределить нагрузку и избежать перегиба видеокарты. Вся система охлаждения крепится к видеокарте при помощи четырех винтов. Несмотря на всю простоту устройства крепление, к видеокарте ZOTAC GeForce GTX 480 AMP! кулер крепился достаточно жестко, причем без перегибов самой платы.

Тестирование

Процессор

Intel Core i7-980X Extreme Edition (LGA 1366, 6 core, 3,33 ГГц, L3 12 МБ) @4,1 ГГц

Материнская плата

MSI Big Bang-XPower (LGA 1366, Intel X58 Express, DDR3, ATX)

Видеокарта

ZOTAC GeForce GTX 480 AMP!

Кулер

Cooler Master V8 (LGA 1366, 69,69 CFM, 2,94 мм H2O, 17-21 дБ)

Оперативная память

3x 2 ГБ Kingston DDR3-2250 (KHX2250C9D3T1FK3/6GX)

Жесткие диски

2x 128 ГБ Kingston SSDNow V+ (SNVP325-S2B/128GB)

Блок питания

Seasonic M12D-850 (850 Вт, 120 мм, 20 дБ)

Корпус

Antec LanВoy Air Yellow (MidiTower, Transformer)

Монитор

ASUS VG236H (Full HD, 1920x1080, 3D, 120 Гц) + NVIDIA 3D Vision Kit

Операционная система

Microsoft Windows 7 64-bit

Версия видеодрайверов

NVIDIA ForceWare 260.99

Режим «Burn» создавался утилитой FurMark 1.7.

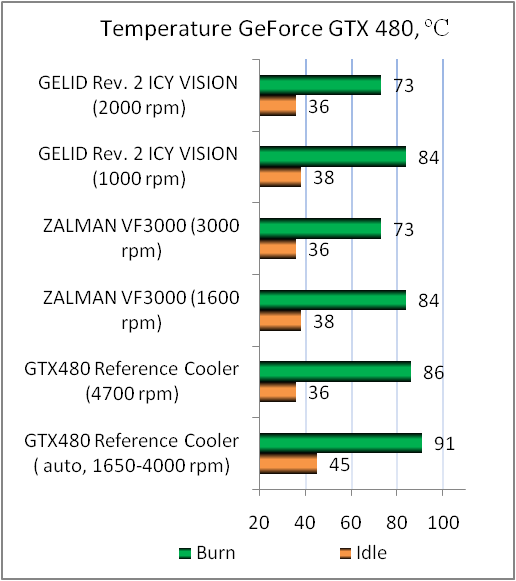

Эффективность кулера GELID Rev. 2 ICY VISION на максимальной и минимальной скорости вращения фактически один в один повторяет результаты хорошо известного ZALMAN VF3000. И это при том, что скорость вращения вентиляторов у последнего заметно выше, а следственно и шума он издает больше. Если кулер ZALMAN VF3000 на максимальной скорости вращения создавал шум выше среднего, то GELID Rev. 2 ICY VISION даже на максимальных оборотах шумел ниже среднего, то есть обеспечивал вполне комфортную атмосферу. На низкой же скорости вентиляторы GELID Rev. 2 ICY VISION и вовсе еле слышно. Если же говорить о сравнении с «референсной» системой охлаждения видеокарты на графическом процессоре GeForce GTX 480, здесь разница еще заметнее, причем как по уровню шума так и по эффективности.

Выводы

Видеокулер GELID Rev. 2 ICY VISION – это без сомнения отличная и очень качественно выполненная система охлаждения, эффективности которой будет достаточно для «усмирения» самых горячих одночиповых видеокарт. Кроме очень высокой эффективности, этот кулер может похвастаться низким уровнем шума, что порой является более важным качеством для многих пользователей. Даже при максимальной скорости вращения вентиляторов он работает комфортно, создавая шум ниже среднего. При этом запаса эффективности GELID ICY VISION Rev. 2 хватит для того, чтобы эксплуатировать его при низкой скорости вращения, создав, таким образом, совсем тихую систему охлаждения. Кроме того, очень понравилось качество исполнения GELID Rev. 2 ICY VISION – например, ту же пайку на тепловых трубках встретишь далеко не везде. И сама конструкция, несмотря на то, что с первого взгляда кажется достаточно простой, очень хорошо продуманная.

К отрицательным моментам кулера GELID Rev. 2 ICY VISION можно отнести тот факт, что он занимает три слота, а не два, что может стать препятствием на пути создания связки по технологии CrossFireX или SLI. Хотя если нужно будет объединить две видеокарты, то при правильном подборе материнской платы, этот недостаток мешать не будет.

Достоинства:

  • отличное качество исполнения;
  • низкий уровень шума;
  • высокая эффективность;
  • двухвентиляторная конструкция;
  • 4-контактный разъем питания;
  • хорошая комплектация с термопастой.

Недостаток:

  • занимает три слота.


Автор: Дмитрий Масюк

Выражаем благодарность представителям компании GELID Solutions за предоставленный для тестирования видеокулер.

Выражаем благодарность компаниям Antec, ASUS, Cooler Master, Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.
