Тестирование кулера для жесткого диска Maxtron CF-601

В этот раз мы рассмотрим и оценим возможности системы охлаждения для жестких дисков Maxtron CF-601 компании MEGTRON COMPUTER LTD.. Эта модель кулера наверное хорошо известна многим пользователям. Во многом благодаря своей низкой стоимости она получила довольно широкое распространение. Также объяснить «популярность» Maxtron CF-601 можно и тем, что какой-то период на нашем рынке конкурентов у него было очень мало, вспоминаются только HDD-кулеры компании TITAN. Так или иначе, время идет, а Maxtron CF-601 все еще остается на рынке, и это ли не показатель общего признания. Напомним, что ранее в обзоре VIZO Orbiter мы говорили о HDD-кулерах и целесообразности их применения в тех или иных условиях. Потому пользователям, которые еще думают, нужно ли вообще дополнительное охлаждение для жесткого диска, рекомендуем ознакомиться с вышеуказанной статьей. А мы переходим к более близкому знакомству с Maxtron CF-601.

Спецификация кулера Maxtron CF-601:

	Maxtron CF-601
Размеры, мм	140 x 101 x 16
Размеры вентиляторов, мм	60 x 60 x 10,5 (2 шт.)
Скорость вращения, об/мин	4000 ± 10%
Воздушный поток, CFM	15
Тип подшипника	Определяется по индексу: SB – скольжения; BB – качения; CB – керамический.
Разъем питания	4-контактный периферийный
Уровень шума, дБ	32
Номинальное напряжение, В	12
Вес, г	78
Совместимость	3,5" отсек
Дополнительно в комплекте	Четыре винта
Сайт производителя	http://www.maxgroup.com.tw/

Кулер Maxtron CF-601 имеет небольшую и удобную упаковку, в которой видна вся его верхняя часть. На упаковке отмечено название модели и тип подшипника вентилятора. Отметим, что в этой модели могут использоваться вентиляторы с подшипниками трех типов: скольжения, качения, керамические. В нашем случае вентилятор кулера был основан на подшипнике качения.

С обратной стороны упаковки на английском языке приведена пошаговая инструкция по установке кулера Maxtron CF-601, его основные достоинства и график, показывающий эффективность охлаждения горячего жесткого диска.

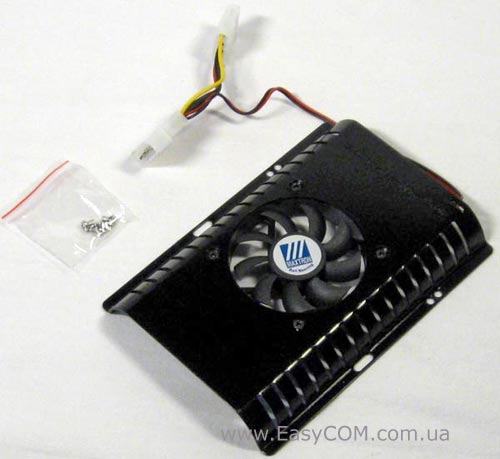

В комплекте с Maxtron CF-601 идут только четыре винта, которые необходимы для его установки.

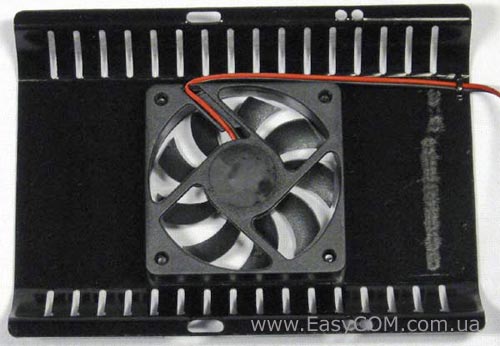

Конструкция системы охлаждения Maxtron CF-601 имеет вид металлического кожуха, в который прямо по центру встроен небольшой 60 мм вентилятор.

Используемый вентилятор имеет достаточно высокие максимальные обороты 4000 об/мин за счет которых он способен создавать относительно большой воздушный поток равный 15 CFM. Уровень шума при этом оказывается на отметке 32 дБ. Если учесть, что HDD-кулер не является основной системой охлаждения в компьютере, то значение в 32 дБ представляется довольно большим.

В ассортименте компании MEGTRON можно еще найти очень схожую систему охлаждения Maxtron CF-602 с двумя такими же 60 мм вентиляторами и модель CF-801 с одним 80 мм вентилятором. Конечно же кулер с большим вентилятором смотрится гораздо предпочтительней, так как скорость вращения его крыльчатки меньше, а соответственно меньше оказывается и уровень шума (21 дБ ).

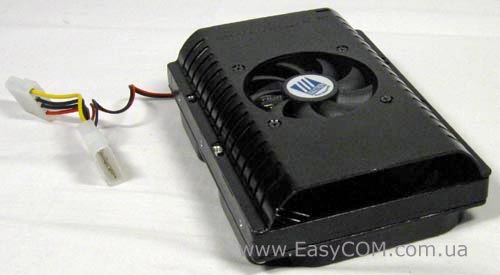

Возвращаясь к рассмотрению непосредственно кулера Maxtron CF-601, можно отметить, что его провод питания аккуратно прикреплен возле края металлического корпуса.

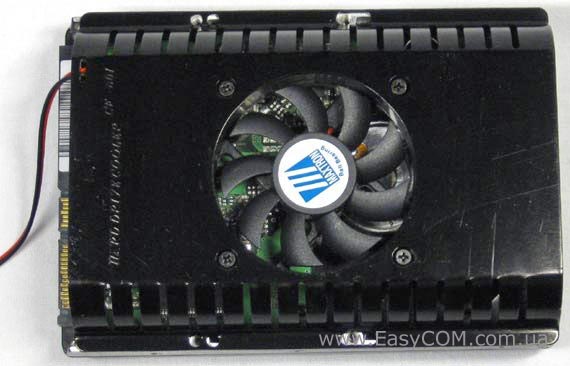

Корпус кулера Maxtron CF-601 выполнен таким образом, чтобы более полно использовать нагнетаемый воздушный поток, ограничив его рассеивание. Большой кожух кулера способен почти по всей длине перекрывать жесткий диск.

Питание вентилятора, как обычно, осуществляется от 4-контактного разъема для периферийных устройств.

Устанавливается кулер Maxtron CF-601 привычным способом, путем прикручивания его к нижней части жесткого диска. Заметим, что в некоторых корпусах высоты отсека 3,5" хватает только для плотной установки жесткого диска. В таких случаях очень проблемно будет вставить жесткий диск вместе с прикрученным кулером, так как шляпки винтов оказываются как раз над направляющими отсека. В этом плане выгодно отличаются корпуса с «салазочным» креплением, в них такая проблема отсутствует.

Тестирование

Конфигурация тестового оборудования:

Процессор	AMD Athlon 64 3600+ X2 (ADO3600JAA4CU), AM2
Кулер	Akasa AK859 CU для Socket 754/939/940/AM2
Оперативная пам'ять	2 х DDR2-800 1024 Мб Apacer PC6400
Видеокарта	ASUS M2N-CM DVI (AM2, DDR2, ATX)
Жесткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Блок питания	Fortron ATX 400-PNF, 400 Вт, 120 мм вентилятор
Корпус	COLORSit ATX-L8032 + 92 мм SilverStone FN91
Дополнительный 120 мм вентилятор	Coolink SWiF 1201 (1200 об/мин, 38 СFM)

Более подробное описание условий проведения тестирования мы приводили в обзоре кулера VIZO Orbiter.

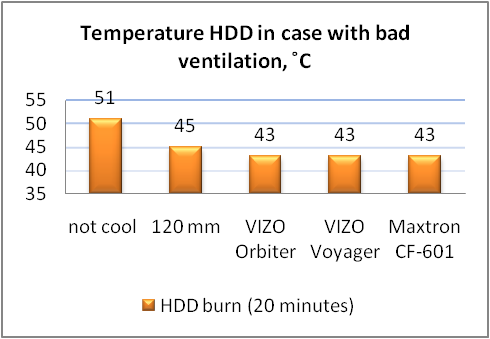

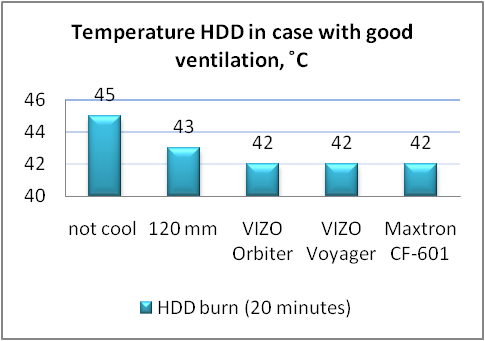

График, названный «Temperature HDD in case with good ventilation», представляет собой тестирование просто в корпусе COLORSit ATX-L8032, а названный «Temperature HDD in case with bad ventilation» показывает точно такое тестирование, но в корпусе с обклеенной передней панелью и дополнительной решеткой под отсеками накопителей. В обоих случаях внутренняя вентиляция создавалась одним 92 мм вентилятором установленном на задней панели.

Собственно, по эффективности охлаждения Maxtron CF-601 мало чем отличается от других уже протестированных нами HDD-кулеров, так как все они создают приблизительно равный поток воздуха. Если же сравнивать с другими видами охлаждения накопителей, то по графику заметно преимущество индивидуальных систем. А в случае использования более горячего жесткого диска можно ожидать еще большей разницы в производительности. Но у вентилятора на передней панели есть и свое преимущество - он способен охлаждать несколько накопителей одновременно.

Оценивая Maxtron CF-601 по уровню шума субъективно кажется, что производитель слегка погорячился указав 32 дБ. Шум, конечно же, выше, чем у моделей компании VIZO, но не намного. Хотя при этом у вентилятора слышен еще и небольшой треск двигателя. Дабы убедиться, что шумит не подшипник, мы отклеили наклейку на вентиляторе и удостоверились, что подшипник хорошо смазан, а потрескивает именно двигатель.

Выводы

Подведя итог можно сказать, что Maxtron CF-601 не может носить звание одного из самых плохих HDD-кулеров, так как по эффективности он ничем не уступает подобным решениям. Конечно, кулер Maxtron CF-601 не имеет таких вычурных форм или светодиодной подсветки, как некоторые модели более именитых компаний, но возможность улучшить охлаждение «винчестера» за в разы меньшую сумму подкупает. Потому приобретение Maxtron CF-601 может быть оправданно, не взирая на его основной недостаток – относительно большой уровень шума. Для большей уверенности и продления срока службы кулера мы рекомендуем не полениться и заглянуть под наклейку вентилятора, дабы убедиться в качестве смазки подшипника. Также неприятным моментом для будущих владельцев может стать процесс установки жесткого диска в корпус с малым расстоянием между направляющими в отсеках для 3,5" устройств, поэтому не мешало бы убедиться заранее, позволит ли корзина использовать такой индивидуальный кулер.

Достоинства:

• хорошая производительность.

Недостатки:

• относительно высокий уровень шума;
• возможны сложности при установки в отсеки с малым расстоянием между направляющими.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
