Обзор и тестирование процессорной системы охлаждения MSI Core Frozr L: первая ласточка

07-04-2017

Процесс установки

Процесс установки кулера MSI Core Frozr L на разные платформы (от вечно актуального Intel Socket LGA775 до недавно представленного AMD Socket AM4) подробно описан в комплектном руководстве. Он не вызовет трудностей даже у неопытных пользователей.

MSI Core Frozr L

Особого внимания требует разве что выбор винтов, прижимающих кулер к креплению. Для платформ AMD и Intel они несколько отличаются, поэтому следует быть внимательным для использования именно нужного вам элемента.

MSI Core Frozr L MSI Core Frozr L

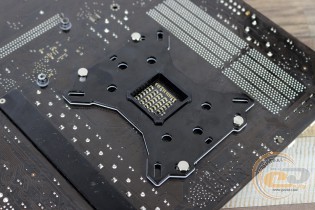

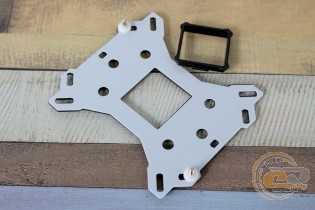

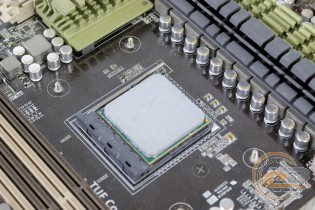

На системных платах для процессоров компании AMD используется комплектная универсальная пластина с черной прокладкой вместо стандартного крепления. На материнской плате она фиксируется винтами с шестигранными головками.

MSI Core Frozr L MSI Core Frozr L

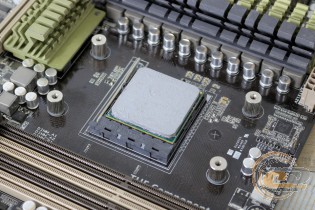

С обеих сторон платы следует использовать комплектные белые шайбы, которые с лицевой стороны прижимаются стойками с внутренней резьбой.

MSI Core Frozr L MSI Core Frozr L

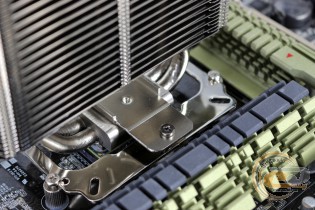

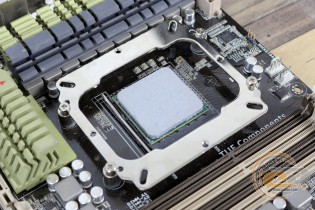

С помощью винтов к ним крепится металлическая рамка, к которой в свою очередь фиксируется охладитель с использованием комплектной прижимной пластины.

MSI Core Frozr L MSI Core Frozr L

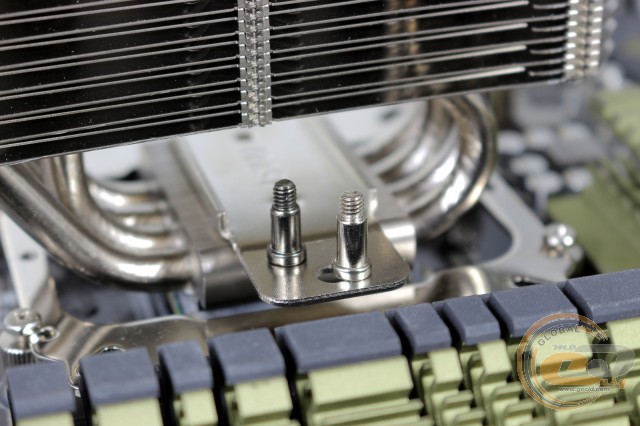

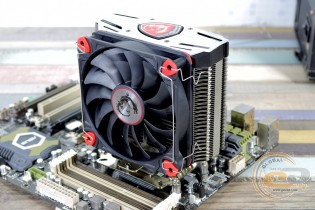

Для этого применяется пара небольших винтов, об особенностях которых упоминалось выше. Закрепляем вентилятор с помощью комплектных скоб, подключаем питание и радуемся результатам своей работы.

MSI Core Frozr L MSI Core Frozr L

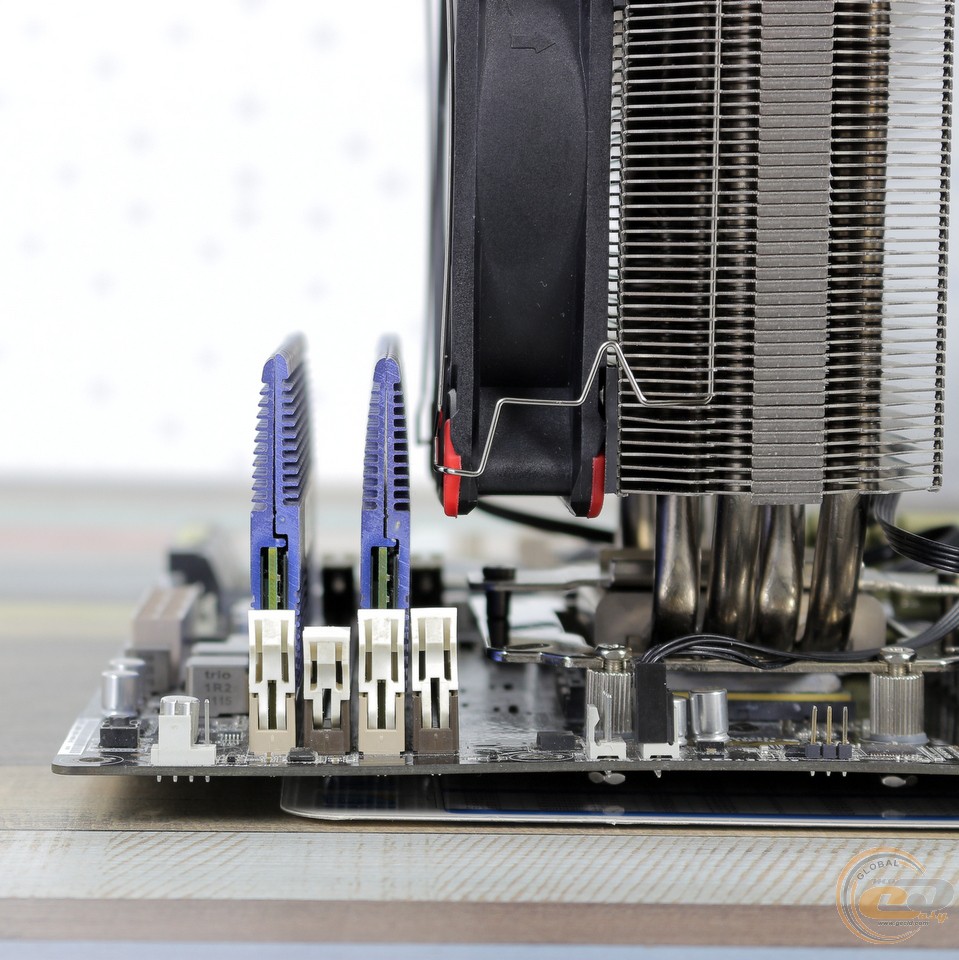

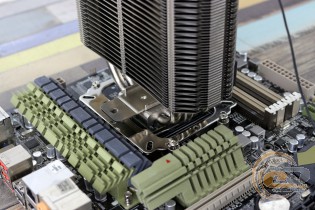

На платформе AMD смонтированный кулер без проблем позволяет использовать во всех DIMM-слотах обычные модули памяти. А вот планки ОЗУ с высокими радиаторами можно устанавливать только в три последних разъема. Например, таким образом можно организовать подсистему памяти из пары оверклокерских модулей, работающих в двухканальном режиме (задействуя 2-ой и 4-ый слоты).

MSI Core Frozr L MSI Core Frozr L

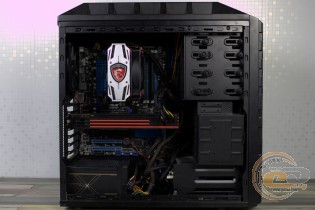

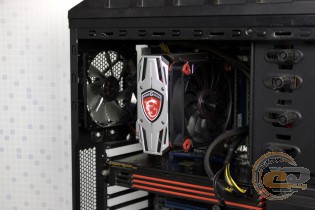

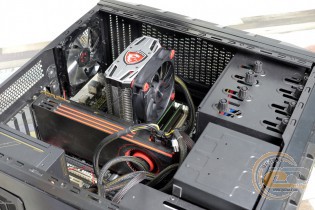

В корпусе тестируемый кулер хорошо гармонирует с другими компонентами с красными и черными оттенками, будь то референсная видеокарта от AMD (в нашем случае) или видеоадаптер из игровой серии с фирменным охлаждением от Micro-Star International.

MSI Core Frozr L MSI Core Frozr L

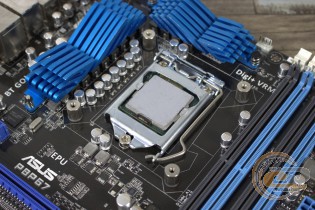

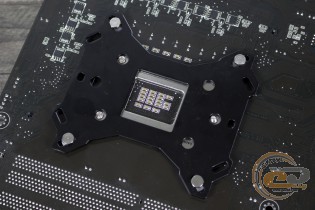

На платформе Intel для установки кулера MSI Core Frozr L применяется та же комплектная усилительная пластина, но винты вставляются в продолговатые отверстия по углам. Также здесь уже нет потребности в применении квадратной прокладки по центру. В остальном процедура монтажа аналогична.

MSI Core Frozr L MSI Core Frozr L

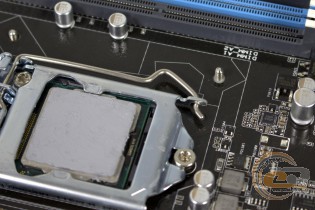

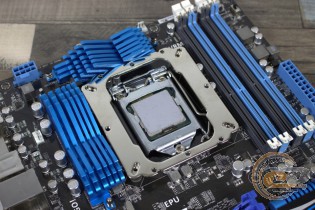

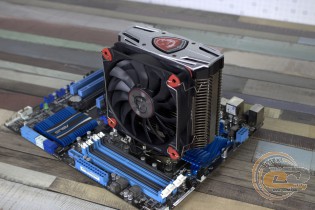

Для фиксации с лицевой стороны платы применяются стойки с внутренней резьбой (не забываем и о прокладках с обеих сторон системной платы). Сверху к ним прикручивается монтажная пластина, на которой в свою очередь фиксируется сам радиатор с помощью прижимной планки и пары небольших винтов.

MSI Core Frozr L MSI Core Frozr L

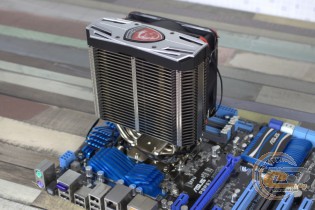

Немаленький кулер полностью совместим с габаритными охладителями на элементах подсистемы питания CPU.

MSI Core Frozr L MSI Core Frozr L

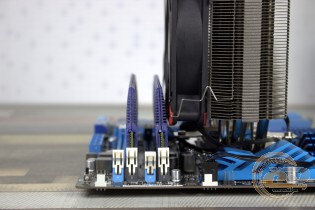

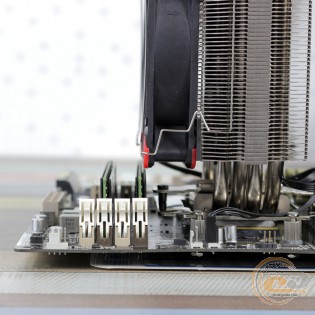

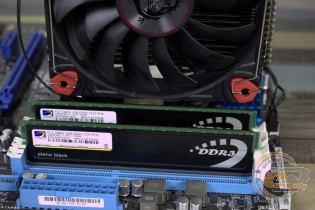

А вот использовать модуль ОЗУ с высоким радиатором в первом слоте нежелательно из-за перекоса. В случае с обычными планками таких ограничений нет.

MSI Core Frozr L MSI Core Frozr L

Благодаря некоторому изгибу кулер полностью совместим с первым слотом расширения, что порадует многих владельцев microATX-плат.

Тестирование

Для тестирования процессорной системы охлаждения MSI Core Frozr L использовалось следующее оборудование:

Процессоры

AMD Phenom II X6 1100T @ 4,0 ГГц, 1,4 В (Socket AM3+, 3,3 ГГц, L3 6 МБ)

Intel Core i5-2500K @ 4,5 ГГц, 1,44 В (Socket LGA1155, 3,3 ГГц, L3 6 МБ)

Материнские платы

ASUS SABERTOOTH 990FX (AMD 990FX, Socket AM3+, DDR3, ATX)

ASUS P8P67 (Intel P67, Socket LGA1155, DDR3, ATX)

Оперативная память

2 х DDR3-1333 1024 МБ TwinMOS 9DRTBKZ8-TATP

Видеокарта

AMD Radeon HD 6950 (2 ГБ GDDR5)

Жесткий диск

Samsung HD080HJ (80 ГБ, 7200 об/мин, 8 МБ, SATA 3 Гбит/с)

Блок питания

Seasonic X-760 (SS-760KM), 120-мм вентилятор

Корпус

Enermax Hoplite ECA 3220 (2 x 120-мм вентилятора)

Термопаста

akasa AK-460 pro-grade (3,3 Вт/м·K, -45…+200°C)

MSI Core Frozr L

MSI Core Frozr L

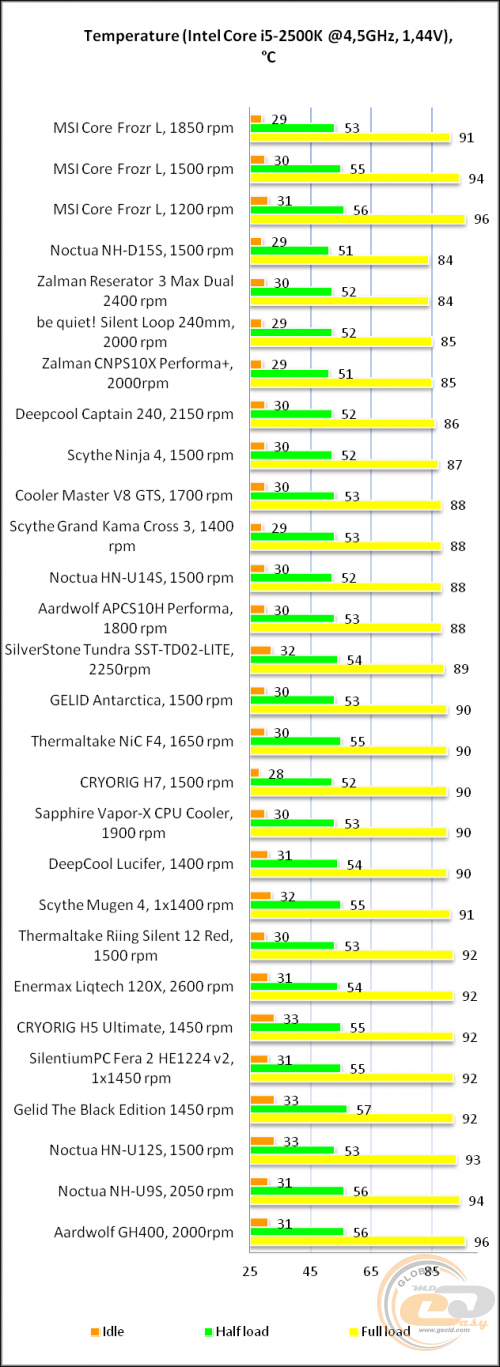

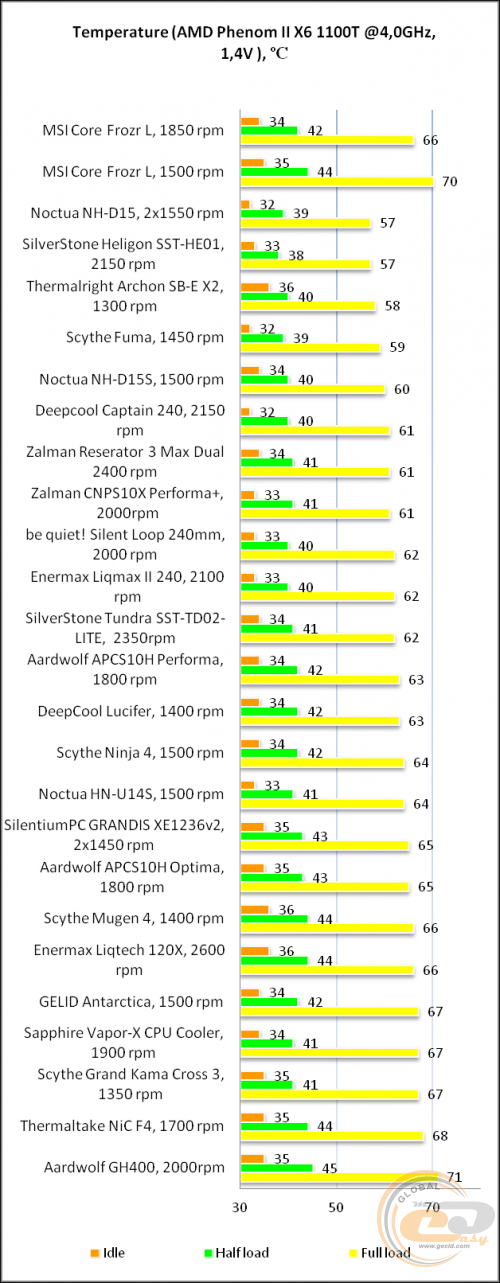

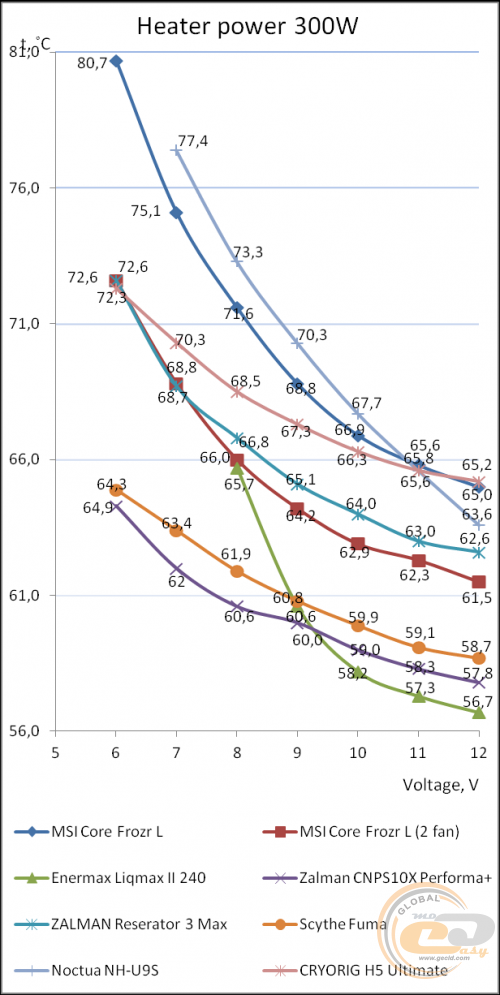

В целом производительность MSI Core Frozr L можно назвать хорошей. Так, разогнанные до 4 – 4,5 ГГц тестовые процессоры новинке удалось охладить даже при сниженной частоте вращения и комфортном шумовом фоне.

Однако если сравнивать ее возможности с другими решениями со 120-мм вентиляторами, то, например, те же Scythe Mugen 4 и Zalman CNPS10X Performa+ обеспечивают чуть лучшие температурные показатели. Видимо, пять-шесть более мелких тепловых трубок все же эффективнее, чем четыре 8-мм. Справедливости ради отметим, что упомянутые кулеры являются более бюджетными вариантами, что отразилось на их составляющих. Например, применяемые в них вентиляторы основаны на наименее долговечных подшипниках скольжения.

Напомним, что режим полной загрузки (Full load) предполагает максимальное использование всех ядер процессора. Поэтому в реальных условиях, где нагрузка имеет переменный характер (например, в играх), можно смело рассчитывать на более низкие температурные показатели.

MSI Core Frozr L

Установка второго вентилятора позволит MSI Core Frozr L перейти в разряд высокопроизводительных решений и даже конкурировать со 120-мм СВО. Также в таком случае ее можно использовать для более прожорливых CPU, но приобретение дополнительного пропеллера ложится на плечи и кошелек покупателя.

Напряжение питания вентилятора, В

Скорость вращения лопастей, об/мин

Уровень шума

2,2

200

Бесшумно

3

445

Бесшумно

4

540

Бесшумно

5

720

Бесшумно

6

900

Бесшумно

7

1060

Почти бесшумно

8

1220

Очень тихо

9

1415

Тихо, с небольшим фоном

10

1590

Ниже среднего, слабо выделяется

11

1730

Чуть ниже среднего, ощутимый

12

1850

Средний, умеренный

Вентилятор стартовал при напряжении 2,2 В на очень низкой скорости – всего 200 об/мин. До отметки 1000 об/мин он работал бесшумно, а от 1000 до 1400 об/мин – тихо. Далее уже появился некоторый фоновый шум, однако вплоть до максимальных 1850 об/мин звук от работы вертушки остается вполне комфортным для постоянного использования.

Выводы

Кулер MSI Core Frozr L стал первой ласточкой в ассортименте компании, при этом отнюдь не бюджетной. Причиной тому является кропотливая работа производителя над многими мелочами, часто остающимися за пределами внимания других изготовителей. Радиатор полностью пропаян и отличается применением 8-мм тепловых трубок, отчего конструкция получила хорошую жесткость и внушительный вес. На вентиляторе также не экономили: он получил фирменное расположение лопастей в два ряда, а в его основе используется надежный гидродинамический подшипник. Особого внимания заслуживает фирменный логотип с подсветкой, который станет визитной карточкой системы в корпусе с прозрачной боковиной.

Да, по эффективности протестированная новинка немного уступает бестселлерам со 120-мм вентиляторами, и над этим еще стоит поработать. MSI Core Frozr L также не лишился характерного для большинства собратьев частичного перекрытия первого слота для ОЗУ, зато с PCIe-устройствами таких трудностей явно не будет. В целом старт можно назвать удачным, поэтому желаем компании Micro-Star International в дальнейшем расширить ассортимент процессорных охладителей самыми разнообразными решениями. И мы с радостью о них напишем.

Достоинства:

  • хорошая эффективность охлаждения;
  • совместимость со всеми актуальными, а также с некоторыми устаревшими платформами;
  • использование ШИМ-регулируемого 120-мм вентилятора с широким рабочим диапазоном;
  • применение в основе вертушки надежного гидродинамического подшипника;
  • оптимизация лопастей вентилятора для уменьшения уровня создаваемого шума;
  • возможность установки второго пропеллера (комплектные скобы для крепления и антивибрационные прокладки прилагаются);
  • отличная совместимость с габаритными радиаторами подсистемы питания и первым слотом расширения;
  • малая высота конструкции (155 мм);
  • наличие LED-подсветки логотипа;
  • наличие сменной декоративной панели для полной гармонии с системной платой;
  • простота установки.

Особенности:

  • полное (платформа AMD) или частичное (платформа Intel) перекрытие первого DIMM-слота.


Автор: Олесь Пахолок

Выражаем благодарность компании MSI за предоставленный для тестирования кулер.
Выражаем благодарность компаниям AMD, ASUS, Enermax, Intel, Sea Sonic и TwinMOS за предоставленное для тестового стенда оборудование.
