Обзор кулера Noctua NH-U9F

Не так давно, но уже в прошлом году, мы тестировали систему охлаждения австрийской компании Noctua модель NH-U12F со 120 мм вентилятором. Теперь пришла очередь «младшей» модели Noctua NH-U9F. Noctua NH-U12F показала себя как очень тихая и производительная система, а насколько ниже эффективность у модели меньших размеров и каковы ее шумовые качества, мы выясним в нашем тестировании.

Полная спецификация Noctua NH-U9F:

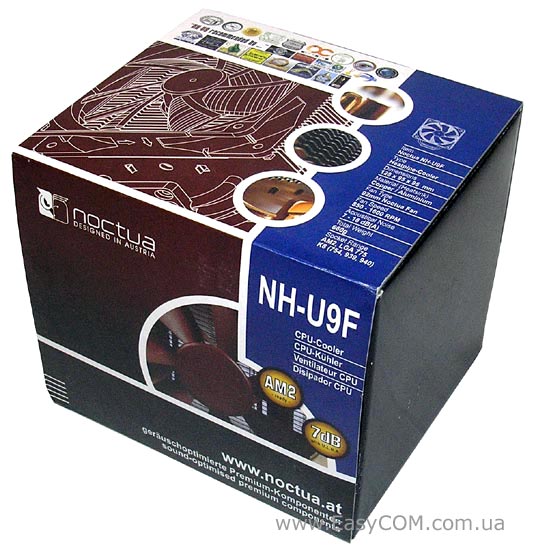

Кулер Noctua NH-U9F упакован в картонную коробку, на которую одета этикетка с изображением кулера и приведена часть его спецификации, а также показаны габаритные размеры. Внутри коробки радиатор кулера Noctua NH-U9F зафиксирован в картонной оболочке, которая нужна для обеспечения сохранности продукта во время транспортировки.

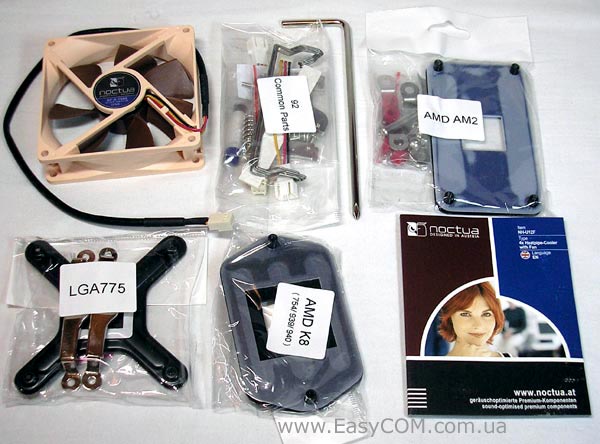

Похоже, что все кулеры Noctua отличаются наличием большого числа различных деталей в комплекте. Потому как Noctua NH-U9F также имеет несколько пакетов, в которых крепежные детали и принадлежности разложены в зависимости от платформы, на которую будет производиться установка. Кроме того, еще в комплекте есть 92 мм вентилятор, специальная отвертка и инструкция.

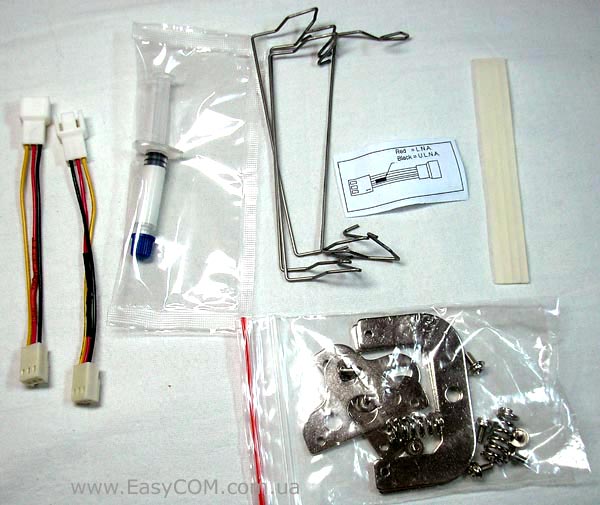

В пакете с общими принадлежностями находится:

• термопаста белого цвета в шприц-тюбике;
• четыре проволочные скобы для установки двух вентиляторов;
• четыре резиновые пластинчатые прокладки;
• переходники питания L.N.A. (Low-Noise Adaptor), понижающий шум до 11 дБ и скорость вращения вентилятора до 1150 об/мин, и U.L.N.A. (Ultra-Low-Noise Adaptor) еще больше уменьшающий шум и скорость вращения вентилятора до 7 дБ и 850 об/мин соответственно;

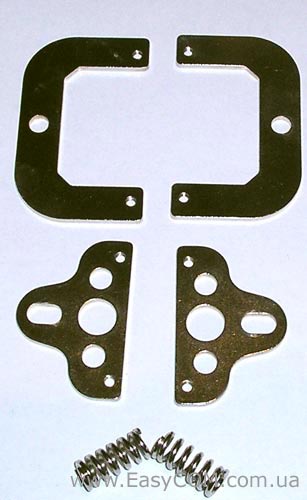

• четыре металлические рамки, которые прикручиваются к основанию кулера;
• восемь винтов;
• две пружины.

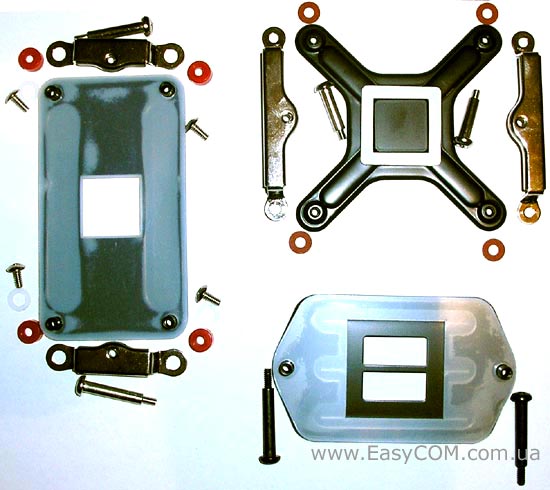

Остальные три пакета содержат части крепления, которые монтируются на материнской плате. Каждому типу платформы соответствует определенная backtape и по два больших длинных винта, которыми радиатор кулера прижимается к платформе. Кроме этого, наборы креплений к платформам с процессорным разъемом AM2 и LGA 775 имеют по две металлические рамки, крепящиеся с лицевой стороны материнской платы, и в нужном количестве к ним прилагаются винты, пластиковые шайбы и подкладки.

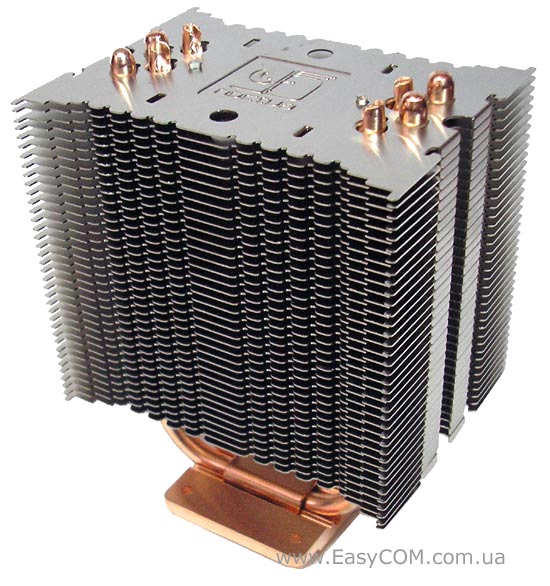

Радиатор кулера Noctua NH-U9F по типу конструкции совершенно идентичен более габаритной модели NH-U12F. Тепловых трубок всего четыре, они имеют U-образную форму, а их диаметр составляет 6 мм. 37 алюминиевых пластин толщиной 0,5 мм, собранны в один пакет высотой 90 мм и создают поверхность охлаждения более 3800 см2.

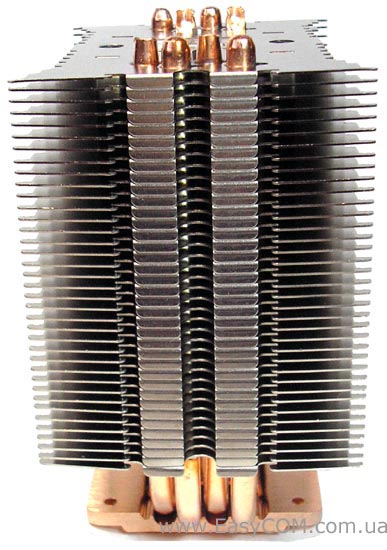

Так как с боковых сторон пластины только частично подогнуты, то поток воздуха от вентилятора все же будет немного рассеиваться по сторонам. Вес одного только радиатора составляет не много не мало, 570 г.

Зазор между пластинами достаточно мал – 2 мм поэтому, для уменьшения шума, возникающего при рассечении воздушного потока, создаваемого вентилятором, пластины радиатора с двух фронтальных сторон имеют волнообразный рельеф. Кроме этого, компания Noctua подчеркивает, как важную особенность дизайна ее кулера, наличие четырех небольших прямоугольных прорезей, которые сделаны во всех пластинах.

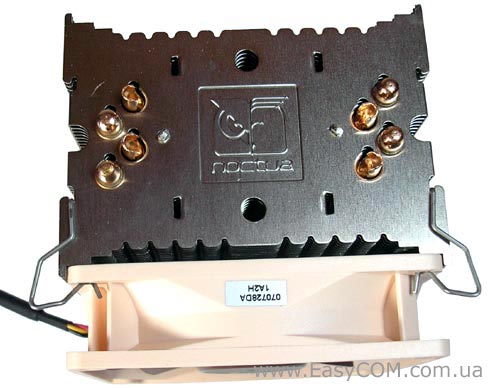

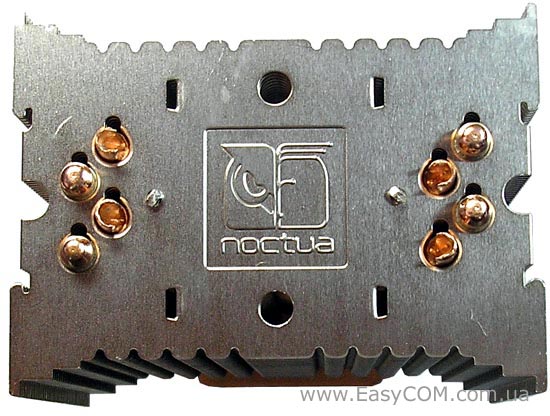

Сверху радиатора виден логотип компании «Noctua» и круглые отверстия для отвертки. С боковых сторон радиатора сделан своеобразный крепеж для проволочных скоб, при помощи которых устанавливается вентилятор. Разделения между лицевой и тыльной стороной у радиатора нет. Вентилятор можно цеплять на любой стороне, а при желании установить и вовсе два, так как дополнительные крепежные скобы на этот случай предусмотрены. Четыре тепловые трубки располагаются не в один ряд, а разнесены в шахматном порядке.

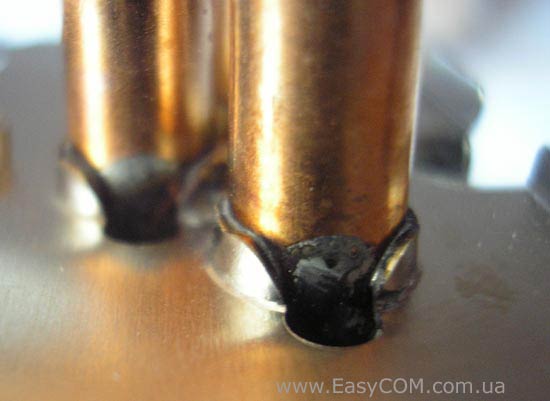

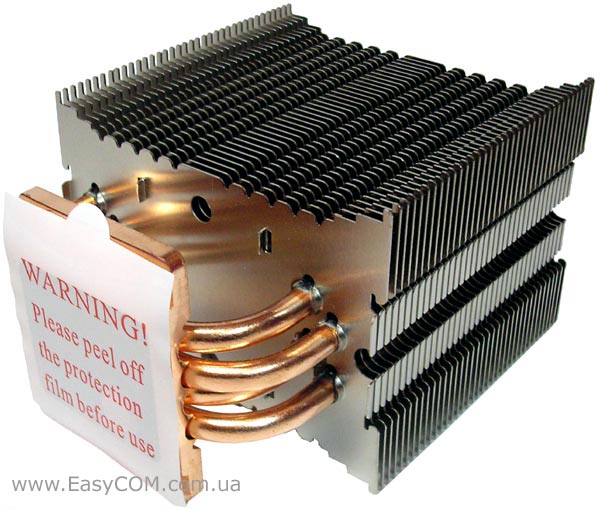

Нижняя поверхность основание кулера Noctua NH-U9F оклеена защитной пленкой, оберегающей ее от появления царапин во время транспортировки. Для лучшего контакта между тепловыми трубками и основанием в последнем сделаны небольшие желоба, а сам контакт пропаян.

Также пропаян и контакт между трубками и алюминиевыми пластинами.

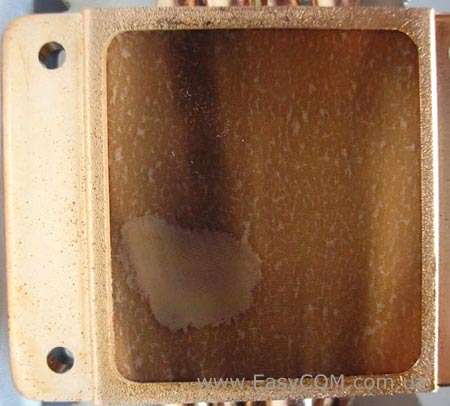

Поверхность основания кулера Noctua NH-U9F не отполирована до зеркального состояния, а специально обработана так, чтобы придать ей легкую равномерную «шероховатость». По всей видимости, таким образом компания Noctua следует новым тенденциям в области строения систем воздушного охлаждения.

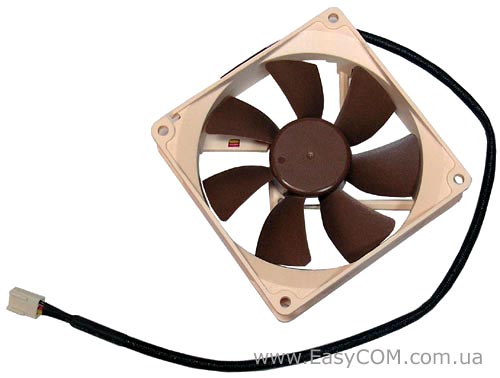

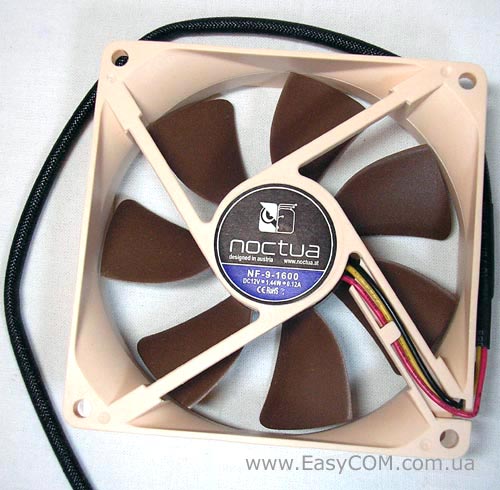

Вентилятором для кулера Noctua NH-U9F стала 92 мм модель NF-9-1600. Внешне вентилятор выделяется своей непривычной окраской корпуса и крыльчатки фирменного темно-рыжего цвета. В качестве подшипника применен гидродинамический тип SSO, характеризующийся тихой и долговечной работой с ресурсом в 150 000 часов. На максимальных оборотах 1600 об/мин вентилятор Noctua NF-9-1600 создает воздушный поток 58 м3/ч при уровне шума 18 дБ.

Вентилятор имеет 3-контактный разъем питания, а его провода спрятаны в защитный чехол. Несмотря на то, что вентилятор и на максимальных оборотах работает очень тихо, для более требовательных пользователей в комплекте прилагаются два переходника с маленьким токоограничивающим резистором. Переходники называются L.N.A. (Low-Noise Adaptor) и U.L.N.A. (Ultra-Low-Noise Adaptor). Изменения основных параметров вентилятора при их подключении приведены в таблице:

Крепление вентиляторов, как уже отмечалось, осуществляется при помощи скоб. Так как скоба захватывает ближнее монтажное отверстие на корпусе вентилятора, то толщина устанавливаемого 92 мм вентилятора роли не играет. Выполнить процедуру установки вентилятора, после некоторой «тренировки» можно будет достаточно просто и быстро.

Для устранения шумов, возникающих от вибрации вентилятора, используются длинные резиновые прокладки, которые подлаживаются с двух боковых сторон под него.

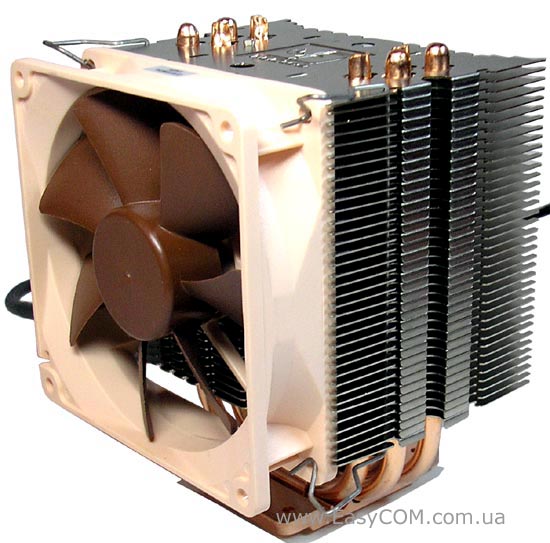

Вентилятор по высоте оказывается чуть больше пакета алюминиевых пластин.

Для установки кулера Noctua NH-U9F на материнскую плату, сначала к основанию нужно будет прикрутить две металлические рамки. Благодаря наличию двух различных типов рамок, кулер Noctua NH-U9F можно разворачивать на 90º, добиваясь правильного позиционирования в корпусе. Более детально методику установки кулера Noctua на платформу мы рассматривали в обзоре старшей модели Noctua NH-U12F. Остается только еще раз подчеркнуть, что крепление обеспечивает высокую степень прижатия и надежности, но весь процесс установки кулера занимает довольно много времени, так как требует снятия материнской платы.

Тестирование

Тестовая конфигурация платформы с процессором AMD и Intel, была собрана из следующих компонентов:

На платформе AMD:

На платформе Intel:

Мы протестировали кулер в трех режимах работы процессора, с разной скоростью вращения вентилятора:

• Idle. Режим простоя, при котором загрузка процессора минимальна. В данном режиме компьютер работает, когда пользователь работает в офисных приложениях или занимается просмотром интернет страничек.
• Normal. Загрузка процессора находится на уровне 60%, как при выполнении несложных задач или задач непредназначенных для многопоточного исполнения. Данный режим работы мы получили при перекодировании несжатых wav в mp3 с помощью кодека LAME, работающего в однопоточном режиме.
• Burn. Режим максимальной загрузки процессора, характерный для многих ресурсоемких задач и современных игр, был смоделирован стресс-тестом процессора программы EVEREST.

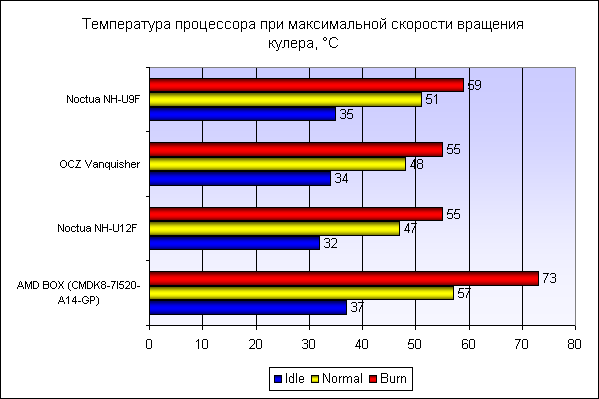

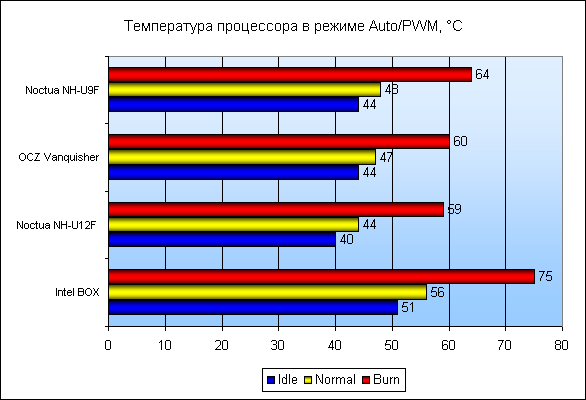

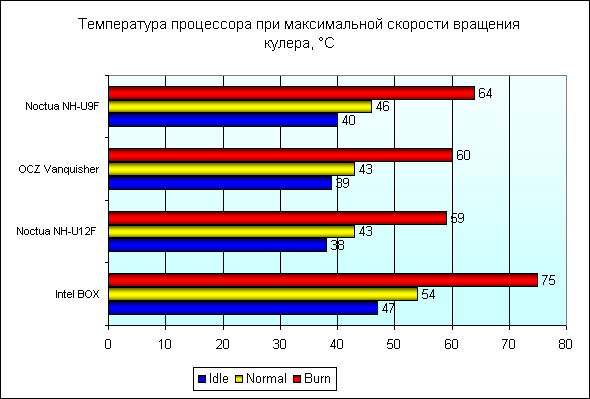

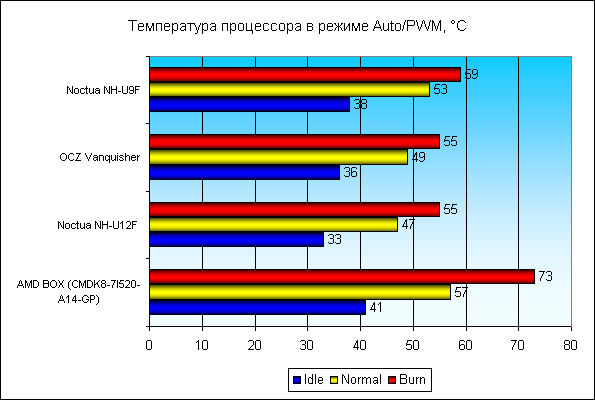

Кулер Noctua NH-U9F достаточно сильно отстает от показателей модели со 120 мм вентилятором Noctua NH-U12F и от более дешевых «восточных» супер-кулеров. А вот по уровню издаваемого шума NH-U9F один из лучших. Фактически, даже на максимальных оборотах он остается очень тихим.

Результаты тестирования кулера Noctua NH-U9F на платформе Intel с подключенными переходниками:

Результаты тестирования с переходниками наглядно демонстрируют сильную зависимость эффективности охлаждения Noctua NH-U9F от скорости вращения вентилятора. А это говорит о том, что его возможности могут быть заметно улучшены при использовании более мощного вентилятора. Стоит также отметить, что при подключении через переходники вентилятор Noctua NH-U9F становится почти бесшумным и издает только легкий шелест. Хотя, возможно, этот факт обусловлен его новизной и по истечению какого-то времени его характеристики ухудшатся. Поэтому, остается только верить заявленному ресурсу подшипника, который равен 150 000 часов.

Выводы

Кулер Noctua NH-U9F имеет достаточно высокий уровень эффективности охлаждения. Лучшим его качеством, благодаря которому он заметно превосходит своих оппонентов, является очень низкий уровень шума. Такой вариант системы охлаждения, безусловно, подойдет для геймеров и людей стремящихся свести уровень шума от компьютера к абсолютному минимуму. Кулер Noctua NH-U9F подтвердил репутацию европейского продукта, отличившись высоким качеством изготовления, что подчеркивается шестью годами гарантии. Сложилось впечатление, что эффективность охлаждения кулера далеко не исчерпана, и ее можно заметно улучшить, установив более производительный вентилятор или продублировав имеющийся. Но в Noctua NH-U9F сделана ставка на «бесшумную» работу, поэтому подобран один, не самый мощный, низкооборотистый вентилятор. Хотя, благодаря простой съемной системе крепления, вентилятор можно будет при желании заменить, но этот вариант больше подходит для энтузиастов и любителей поэкспериментировать.

Достоинства:

• хорошая эффективность охлаждения;
• очень низкий уровень шума;
• ресурс вентилятора 150 000 часов и гарантия 6 лет;
• относительно компактные размеры;
• два переходника питания для обеспечения еще большего акустического комфорта;
• съемный вентилятор;
• универсальное и надежное крепление.

Недостатки:

• 3-контактный разъем питания не позволяет использовать автоматическое управление скоростью вращения вентилятора по методу PWM;
• не охлаждается область материнской платы вокруг процессорного разъема;
• непростое крепление, длительная процедура установки.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
