Обзор процессорных кулеров be quiet! Dark Rock Pro TR4 и Noctua NH-U14S TR4-SP3: битва за трон Socket TR4

Еще пару лет назад мало кто верил, что AMD вернется в самый верхний сегмент процессорного рынка. Но появление топовой платформы Socket TR4 и процессоров Ryzen Threadripper превзошло все самые смелые ожидания и было очень тепло встречено сообществом. «Красные» сделали очень дерзкий выпад в сторону Intel, выпустив относительно доступные многоядерные процессоры. Такого нет и не было у конкурента. Это делает их отличной основой для построения высокопроизводительных систем с целью создания и обработки цифрового контента.

be quiet! Dark Rock Pro TR4

А как это часто бывает, за большую вычислительную мощь приходится чем-то расплачиваться. Во-первых, непомерным тепловыделением (TDP 180-250 Вт). Во-вторых, под Socket TR4 нужно другое крепление. В-третьих, сами чипы имеют огромную теплораспределительную крышку. В таком случае выбор системы охлаждения может стать настоящей проблемой. И данный материал призван упростить эту задачу. Нам в лабораторию поступили сразу два суперкулера – be quiet! Dark Rock Pro TR4 и Noctua NH-U14S TR4-SP3. О них сегодня и поговорим.

Спецификация be quiet! Dark Rock Pro TR4

Модель

be quiet! Dark Rock Pro TR4 (BK023)

Поддержка процессорных разъемов

AMD Socket TR4

Максимальная мощность охлаждения, Вт

250

Размеры основания, мм

68 х 51

Тепловые трубки

Материал

Медь

Количество

7

Диаметр, мм

6

Радиатор

Материал

Алюминий

Количество пластин

90

Толщина, мм

0,35

Расстояние между пластинами, мм

2

Размеры (измерено вручную), мм

136 х 124 х 120

Вентилятор

Количество

2

Модель

1 x Silent Wings 3 120mm PWM (BQ SIW3-12025-LF-PWM) / 1 x Silent Wings 135mm PWM (BQ SIW3-13525-LF-PWM)

Тип подшипников

Гидродинамический (FDB)

Время наработки на отказ, часов

300 000

Поддержка ШИМ-регулировки скорости вращения лопастей

Есть

LED-подсветка

Нет

Номинальное напряжение питания, В

12

Потребляемый ток, А

0,12 / 0,28

Энергопотребление, Вт

1,44 / 3,36

Максимальная скорость вращения вентилятора, об/мин

1500 / 1200

Уровень шума, дБ

12,8 – 24,3

Максимальный воздушный поток, м3/час (CFM)

80,47 (50,5) / 101,09 (59,5)

Разъем питания

4-контактный

Длина кабеля, см

22

Размеры, мм

120 x 120 x 23 / 135 x 135 x 22

Общее

Термоинтерфейс

Термопаста Corning TC-5121C

Размеры, мм

162,8 x 145,7 x 136

Вес, г

1180

Гарантия, лет

3

Сайт производителя

be quiet!

Страница продукта

Упаковка и комплект поставки

be quiet! Dark Rock Pro TR4 be quiet! Dark Rock Pro TR4

be quiet! Dark Rock Pro TR4 поставляется в большой коробке, которая имеет привычное оформление для продуктов немецкой компании Listan GmbH & Co. KG. Здесь есть вся необходимая информация – изображения, технические характеристики и описание ключевых особенностей, в том числе на русском языке.

be quiet! Dark Rock Pro TR4

Внутри охладитель надежно защищен от повреждений мягкими демпферами, а комплект поставки разместился в отдельной коробочке. Он включает в себя:

  • набор креплений под платформу Socket TR4;
  • Y-образный разветвитель на два вентилятора;
  • прижимную планку с винтами;
  • дополнительные скобы для крепления вентиляторов на радиаторе;
  • шприц термопасты Corning TC-5121C (теплопроводность 2,4 Вт/м*К);
  • фирменную крестообразную отвертку;
  • пользовательскую документацию.

Внешний вид и конструкция

be quiet! Dark Rock Pro TR4

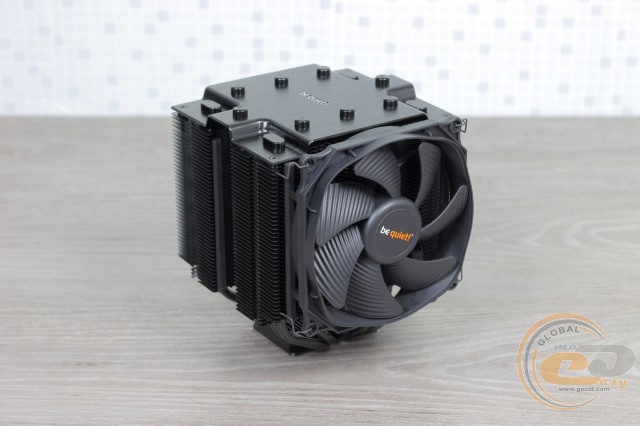

Выглядит be quiet! Dark Rock Pro TR4 практически как be quiet! Dark Rock Pro 4, разница только в креплении и увеличенном основании. Смотрится очень красиво и внушительно. Перед нами здоровенный двухбашенный кулер на тепловых трубках с парой узнаваемых вертушек, декартовой алюминиевой крышкой сверху и медным никелированным основанием снизу. Все это выполнено в черном цвете.

be quiet! Dark Rock Pro TR4

Высота охладителя составляет 162,8 мм, ширина – 145,7 мм, а толщина – 136 мм. Снаряженный вес достигает 1180 г. Далеко не каждый корпус сможет принять такого «малыша». К тому же он перекроет DIMM-слоты.

Радиатор состоит из двух секций, расположенных на семи 6-мм тепловых трубках. В общей сложности имеем 90 алюминиевых пластин толщиной 0,35 мм с межреберным расстоянием 2 мм (11 пластин/дюйм). Пластины просто напрессованы на тепловые трубки, следов припоя не обнаружено, а на боковинах часть загнута. Ничего не болтается и не дребезжит.

Форма пластин способствует уменьшению сопротивления воздуху и снижению шума, а для повышения эффективности теплообмена применяется специальное керамическое покрытие.

be quiet! Dark Rock Pro TR4

В теле радиатора трубки расставлены таким образом, чтобы обеспечить максимально равномерное распределение тепла.

be quiet! Dark Rock Pro TR4

be quiet! Dark Rock Pro TR4

Основание be quiet! Dark Rock Pro TR4 выполнено в виде медной никелированной пластины. Трубки лежат практически вплотную друг к другу в желобках, а сверху зафиксирован низкопрофильный ребристый радиатор. Контакт улучшен припоем. Подошва имеет размеры 68 х 51 мм. Изначально она закрыта защитной пленкой. Качество ее обработки хорошее, чего нельзя сказать о ровности поверхности: она имеет небольшую выпуклость со смещением от центра.

be quiet! Dark Rock Pro TR4

Крепление к платформе Socket TR4 представлено в виде поперечной прижимной пластины, которая располагается в углублениях радиатора, над основанием, и фиксируется парой винтов к крепежным лапам.

be quiet! Dark Rock Pro TR4 be quiet! Dark Rock Pro TR4

Между секциями радиатора установлен 135-мм вентилятор Silent Wings 135mm PWM, а на одной из внешних сторон – 120 мм Silent Wings 3 120mm PWM. Оба поддерживают ШИМ-регулировку скорости, но первый раскручивается до 1200 об/мин, а второй – до 1500 об/мин с максимальным уровнем шума не более 24,3 дБ. Производитель заявляет об использовании шестиполюсного трехфазного двигателя с низким уровнем шума и вибрации. В качестве подшипника используется гидродинамик (Fluid Dynamic Bearing) с колоссальным временем наработки на отказ – 300 тысяч часов или 34 года беспрерывной работы.

Крыльчатка имеет характерную форму, а рамка – воронкообразный воздухозаборник. Все это повышает мощность воздушного потока и уменьшает шум.

be quiet! Dark Rock Pro TR4

Вертушки крепятся к радиатору с помощью привычных проволочных скоб. Посадочные места оборудованы резиновыми демпферами для снижения шума и вибраций. В комплекте есть еще пара скоб для установки третьего пропеллера, но его придется покупать самостоятельно.

Процесс установки

Процедура установки be quiet! Dark Rock Pro TR4 подробно описана в комплектном руководстве пользователя, которое можно скачать в электронном виде. Есть описание и на русском.

be quiet! Dark Rock Pro TR4

Первым делом винтами и стойками фиксируем комплектные планки к пластине процессорного гнезда.

be quiet! Dark Rock Pro TR4

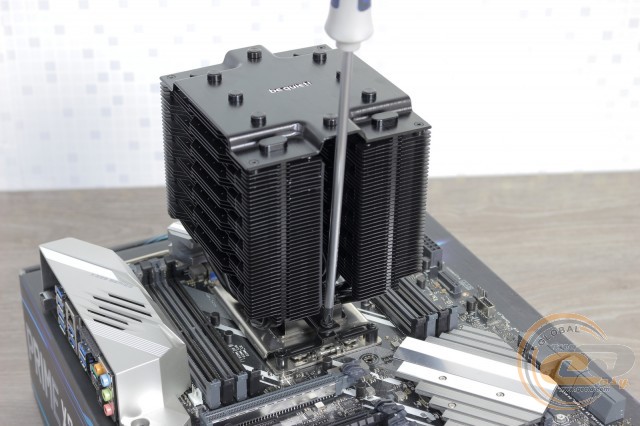

Наносим термопасту, ставим радиатор без центрального вентилятора на процессор, не забывая снять защитную пленку с основания, и равномерно затягиваем прижимную пластину. Для этого выкручиваем два декоративных колпачка, которые находятся в верхней части кулера. Винты затягиваем равномерно, используя комплектную отвертку.

be quiet! Dark Rock Pro TR4

В конце фиксируем центральный вентилятор, и оба ветродуя подводим к материнской плате с помощью Y-образного разветвителя.

Смонтированный кулер перекрывает все DIMM-слоты в правой части. Расстояние от материнской платы до вентилятора составляет 44 мм, что позволило использовать планки DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW. С более высокими модулями могут возникнуть проблемы. А вот с охлаждением VRM никаких конфликтов нет.
