Сводное тестирование термоинтерфейсов. Выпуск 2

Лето – жаркая пора не только для людей, но и для их компьютеров. Именно в этот сезон в интернете активно появляются фотографии заполненных пылью блоков питания и процессорных кулеров, а в магазинах повышается спрос на термопасты. О последних мы подробно писали ранее и даже дополняли обзор актуальными решениями, но, как вы понимаете, в одном материале охватить все не получится, да и со временем его будет крайне неудобно читать. Поэтому вместо последующих обновлений одного текста было решено писать отдельные обзоры, чтобы регулярно знакомить вас и с другими термоинтерфейсами самых разных ценовых сегментов. Девять из них будут охвачены в текущем материале, а в скором времени стоит ожидать еще одного теста, вполне возможно, уже с новыми лидерами и новыми аутсайдерами.

ARCTIC MX-2

Сразу же хочется отметить компании, которые оказали содействие в написании данного обзора, любезно предоставив следующие термопасты:

  • ARCTIC MX-2, Arctic Silver Ceramique 2, Gembird TG-G1.5-01 и Thermal Grizzly Kryonaut попали к  нам из интернет-магазина CAN, в котором имеется действительно большой выбор смесей на любой цвет, вкус и кошелек;
  • Deepcool Z3, Deepcool Z5, Deepcool Z9 передали нам представители компании Deepcool;
  • за Atcom Stars-420 благодарим интернет-магазин pcshop.ua;
  • а Scythe SCTE-2000 предложил на тестирование представитель Scythe.

Несколько слов о тестовом стенде. Ранее он включал в себя кулер Noctua NH-U12S, установленный на нагревательный элемент мощностью 300 Вт. Теперь его место занял более мощный Noctua NH-U14S. Впрочем, мы приложили немало усилий, чтобы оставить возможность сравнить протестированные ранее термопасты с новыми образцами, что отражено в сводном графике в конце материала.

Что ж, давайте перейдем к знакомству с тестируемыми термопастами и посмотрим, какие из них наиболее предпочтительны для использования в столь жаркий период.

ARCTIC MX-2

ARCTIC MX-2

В ассортименте компании ARCTIC присутствуют две термопасты: уже знакомая нам ARCTIC MX-4 и несколько более доступная ARCTIC MX-2. 4-граммовый тюбик первой стоит порядка $6, второй – около $5. Следовательно, и с точки зрения эффективности мы можем ожидать небольшого разрыва в пользу старшей модели. Это подтверждают и заявленные производителем показатели тепловой проводимости: 8,5 Вт/(м·К) против 5,6 Вт/(м·К).

ARCTIC MX-2 ARCTIC MX-2

К нам попал более экономный 8-граммовый тюбик ARCTIC MX-2, который можно найти в продаже всего за $6-7, поэтому мы советуем покупать ее именно в таком исполнении. Для сервисных центров или обслуживания больших компьютерных парков доступны также 30- и 65-граммовые упаковки (напомним, ARCTIC MX-4 имеется только в 4- и 20-граммовых вариантах).

Модель

ARCTIC MX-2

Теплопроводность, Вт/(м·К)

5,6

Динамическая вязкость, П

850

Условная вязкость (по шкале от 0 до 10, больше – гуще), баллов

6

Плотность, г/см3

3,96

Вес, г

4

8

30

65

Ориентировочная цена, $

5

6,5

22

-

Страница продукта

ARCTIC MX-2

ARCTIC MX-2 ARCTIC MX-2

Субъективно, вязкость термоинтерфейса ARCTIC Cooling MX-2 можно оценить на 6 из 10 баллов, что указывает на легкое его нанесение. При удалении смеси также не наблюдалось никаких трудностей.

Arctic Silver Ceramique 2

Arctic Silver Ceramique 2

Термопаста Arctic Silver Ceramique 2 состоит из трех элементов: оксида цинка, нитрита бора и оксида алюминия. Такое сочетание позволяет говорить о хороших диэлектрических свойствах, что, впрочем, характерно для многих современных термоинтерфейсов.

Arctic Silver Ceramique 2 Arctic Silver Ceramique 2

Поставляется Arctic Silver Ceramique 2 в шприце. Вес помещенной в нем смеси равен 2,7 граммам. К сожалению, производитель предоставил совсем немного данных о данном продукте:

Модель

Arctic Silver Ceramique 2

Условная вязкость (по шкале от 0 до 10, больше – гуще), баллов

9

Плотность, г/см3

2,6-2,7

Вес, г

2,7

Цена, $

8

Страница продукта

Arctic Silver Ceramique 2

Производится термопаста в США, что отразилось на ее стоимости – 2,7 грамма смеси на нашем рынке обойдутся в $8.

Arctic Silver Ceramique 2 Arctic Silver Ceramique 2

Из-за высокой вязкости ее достаточно сложно намазывать. Стереть же данную консистенцию можно без особых трудностей.

Atcom STARS-420

Atcom STARS-420 Atcom STARS-420

Полутораграммовый тюбик термопасты Atcom STARS-420 обойдется вам всего в $2. Она содержится в шприце, что довольно удобно и позволит применять ее несколько раз. Поскольку цена небольшая, то и теплопроводность данной смеси довольно низкая и составляет около 1,7 Вт/(м·К).

Модель

Atcom STARS-420

Теплопроводность, Вт/(м·К)

>1,729

Условная вязкость (по шкале от 0 до 10, больше – гуще)

6

Вес, г

1,5

Цена, $

2

Atcom STARS-420 Atcom STARS-420

Средняя вязкость сопутствует достаточно удобному нанесению термоинтерфейса Atcom STARS-420 на охлаждаемую поверхность. При этом он имеет интересную особенность – едва заметное выделение черного вещества.

Deepcool Z3, Deepcool Z5, Deepcool Z9

Deepcool Z3 Deepcool Z3

В арсенале компании Deepcool присутствуют три термопасты: Deepcool Z3, Deepcool Z5 и Deepcool Z9. Все они поставляются в шприцах, которые вместе с карточкой либо лопаткой для намазывания упакованы в блистеры.

Модель

Deepcool Z3

Deepcool Z5

Deepcool Z9

Теплопроводность, Вт/(м·К)

>1,134

>1,46

>4

Динамическая вязкость, П

0,73

0,76

0,89

Условная вязкость (по шкале от 0 до 10, больше – гуще), баллов

5

5

7

Диэлектрическая проницаемость

>5,1

>6

>18,05

Вес, г

1,5

3

3

Ориентировочная цена, $

3

4

7

Страница продукта

Deepcool Z3

Deepcool Z5

Deepcool Z9

Deepcool Z3

Полтора грамма смеси Deepcool Z3 обойдутся вам в $3. Она отличается сравнительно невысокой теплопроводностью (>1,134 Вт/(м·К)), но данное значение соответствует уровню других доступных термопаст. На упаковке производитель указывает состав консистенции: 50% силикона, 20% карбонового наполнителя и 30% оксидов металлов.

Deepcool Z3 Deepcool Z3

Смесь имеет серый цвет и является достаточно жидкой. Благодаря этому наносится она легко, а сложность снятия можно оценить как среднюю. К особенностям пасты можно отнести характерный запах и выделение черного вещества. Впрочем, после размазывания она становится однородной консистенцией.

Deepcool Z5

Тюбик с термопастой Deepcool Z5 стоит немного дороже, зато в нем содержится уже вдвое больше смеси – 3 г. Поэтому такая покупка является более выгодной, да и сама паста обещает быть несколько эффективнее. Более высокая ее теплопроводность (хотя она и остается на сравнительно невысоком уровне) стала возможной благодаря применению в составе оксида серебра (10%).

Deepcool Z5 Deepcool Z5

Что касается удобства нанесения, то здесь все аналогично младшему решению, вплоть до наличия специфического запаха и выделения черного вещества.

Deepcool Z9

Старшее решение можно было бы назвать Deepcool Z7, но то ли такая смесь все еще должна увидеться свет, то ли ради демонстрации заметно большего преимущества – в итоге топовая термопаста производителя получила название Deepcool Z9. Как и Deepcool Z5, в упаковке содержится 3 грамма вещества, но стоит оно при этом едва ли не вдвое дороже. Согласно данным на упаковке и официальном сайте, она отличается заметно более высокой теплопроводностью (>4 Вт/(м·К)), чего удалось достичь увеличением доли оксида серебра (до 20%) и других металлов (до 50%).

Deepcool Z9 Deepcool Z9

Данный факт заметно отразился на консистенции пасты – она является более густой, чем ее собратья, при этом смесь легко наносится и удаляется.

Gembird TG-G1.5-01

Gembird TG-G1.5-01 Gembird TG-G1.5-01

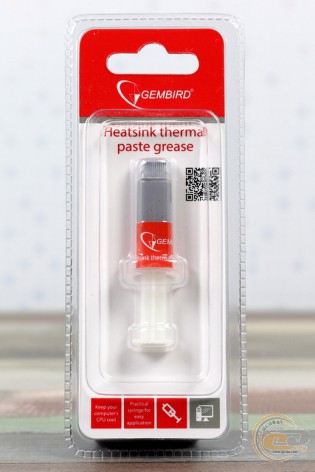

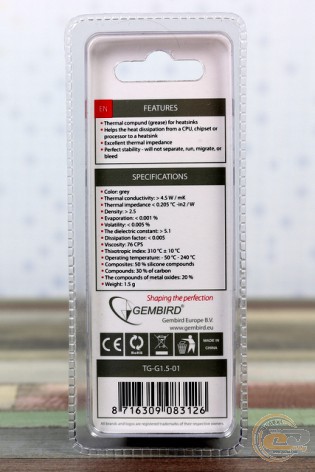

Тюбик Gembird TG-G1.5-01 обойдется вам в $1,5-2, а вдвое больший объем пасты (Gembird TG-G3.0-01) стоит всего $3. За эти деньги вы получаете термоинтерфейс с весьма высокой заявленной теплопроводностью (>4,5 Вт/(м·К)), что несколько озадачивает, ведь данный показатель характерный для значительно более дорогих решений. Впрочем, реальную эффективность смеси нам еще предстоит проверить на тестовом стенде.

Модель

Gembird TG-G1.5-01

Gembird TG-G3.0-01

Теплопроводность, Вт/(м·К)

>4,5

Динамическая вязкость, П

0,76

Условная вязкость (по шкале от 0 до 10, больше – гуще), баллов

5

Диэлектрическая проницаемость

>5,1

Плотность, г/см3

>2,5

Вес, г

1,5

3

Ориентировочная цена, $

1,5-2

3

Страница продукта

Gembird TG-G1.5-01

Gembird TG-G3.0-01

Gembird TG-G1.5-01 Gembird TG-G1.5-01

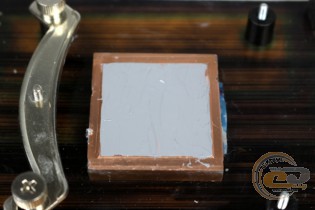

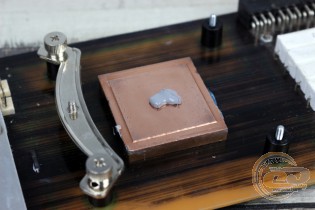

Всего 20% состава пасты представляют оксиды металлов, поэтому она получилась очень жидкой. Данный факт сопутствует ее легкому нанесению, а вот сложность удаления совершенно не отличается от других решений.

Scythe Thermal Elixer 2 SCTE-2000

Scythe Thermal Elixer 2 Scythe Thermal Elixer 2

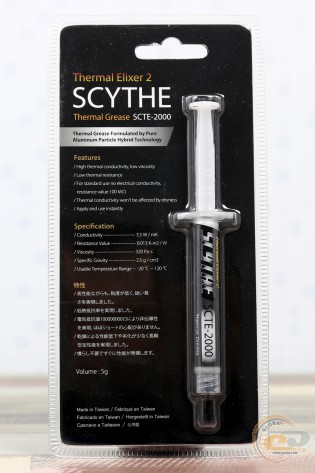

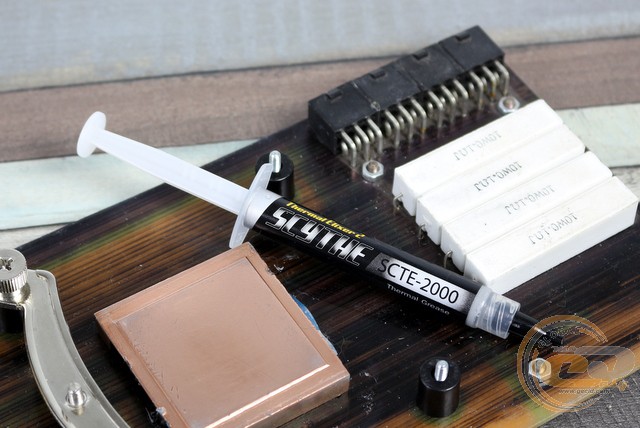

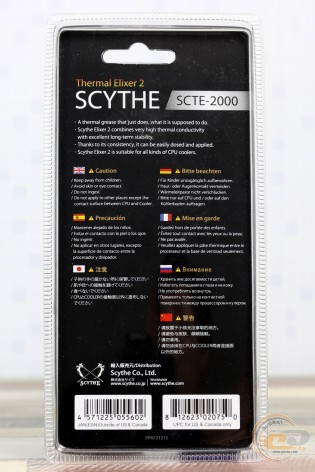

Scythe Thermal Elixer 2 − на данный момент единственный представитель японской компании в сегменте термопаст, доступный в розничной продаже. Создатели советуют применять его в различных системах охлаждения, ведь используемая в составе гибридная технология позволяет достичь очень хорошей теплопередачи. Откровенно говоря, показатель теплопроводности не самый высокий и составляет 3,5 Вт/(м·К), но, как показывает практика, только тестирование сможет показать реальную эффективность той или иной смеси.

Scythe Thermal Elixer 2

Модель

Scythe Thermal Elixer 2 (SCTE-2000)

Теплопроводность, Вт/(м·К)

3,5

Условная вязкость (по шкале от 0 до 10, больше – гуще), баллов

7

Плотность, г/см3

2,5

Вес, г

5

Ориентировочная цена, $

-

Страница продукта

Scythe Thermal Elixer 2

Scythe Thermal Elixer 2 Scythe Thermal Elixer 2

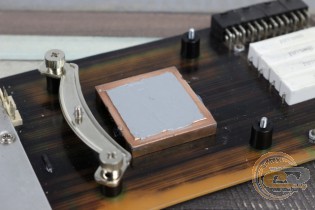

Термопаста Scythe Thermal Elixer 2 имеет среднюю вязкость, поэтому ее нанесение достаточно простое, да и удаление происходит без приложения особых усилий.

Thermal Grizzly Kryonaut

thermal grizzly thermal grizzly

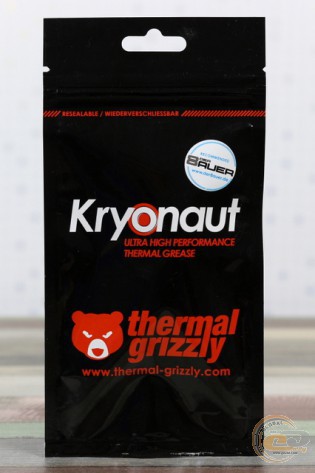

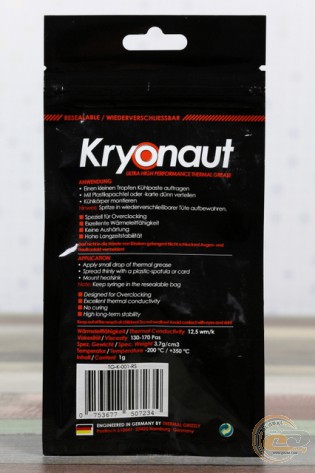

Упаковка термопасты Thermal Grizzly Kryonaut несколько непривычна и представляет собой черно-красный пакет. Согласно приведенной на ней информации, данная смесь разрабатывалась в Германии для использования в критически важных промышленных системах охлаждения или при оверклокинге. Этому способствует очень высокий уровень теплопроводности – 12,5 Вт/(м·К). Впрочем, пасту Thermal Grizzly Kryonaut нельзя назвать доступной – стоимость 1-граммовой упаковки равна $8.

thermal grizzly

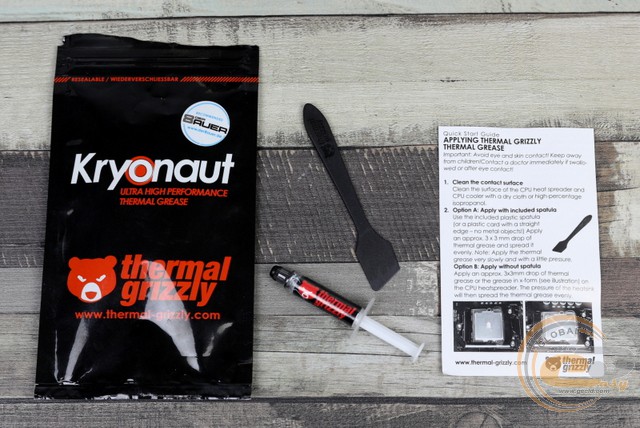

Внутри пакета можно обнаружить также лопатку для нанесения смеси и краткую инструкцию, описывающую варианты проведения данной процедуры.

Модель

Thermal Grizzly Kryonaut

Теплопроводность, Вт/(м·К)

12,5

Динамическая вязкость, Па·с

130-170

Условная вязкость (по шкале от 0 до 10, больше – гуще), баллов

9

Плотность, г/см3

3,7

Вес, г

1

5,55

11,1

Ориентировочная цена, $

8

-

-

Страница продукта

Thermal Grizzly Kryonaut

thermal grizzly thermal grizzly

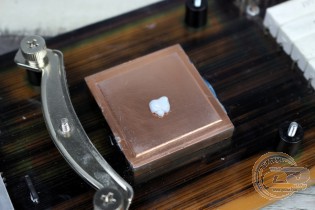

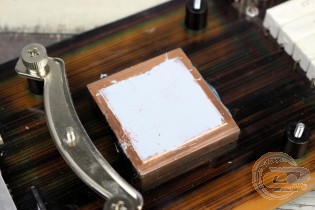

Из-за высокой вязкости наносить пасту довольно сложно, как и Arctic Silver Ceramique 2. Но удаляется она очень легко.

Тестирование

Для тестирования термопаст мы использовали кулер NOCTUA NH-U14S и нагревательный элемент мощностью 300 Вт. Температура последнего замерялась в двух режимах работы вентилятора – 600 и 1450 об/мин.

thermal grizzly

Термопаста ARCTIC MX-2 несколько дешевле ARCTIC MX-4, поэтому мы ожидали от нее немного меньшей эффективности и не ошиблись. Правда, разница между ними не слишком велика, и для большинства пользователей именно более доступной версии будет вполне достаточно.

При применении Arctic Silver Ceramique 2 хотелось бы получить более низкий нагрев, ведь речь идет о довольно дорогом решении. Пока же данная смесь оказалась в середине нашей сводной диаграммы. Отметим, что по заявлению производителя, максимальная эффективность пасты обеспечивается в течение как минимум 25 часов с момента ее нанесения, а также по прохождению нескольких циклов нагревания и охлаждения. Увы, условия нашей тестовой лаборатории не позволили выделить столь много времени на исследование ее возможностей.

Atcom STARS-420 – это очень доступная термопаста, поэтому и результаты ее тестирования вряд ли впечатлят. Тем не менее ее показатели заметно лучше той же КПТ-8, да и в целом разница в 6°C относительно лидеров во многих системах будет не критичной.

Модельный ряд компании Deepcool включает в себя самые разнообразные решения. Наиболее доступными являются Deepcool Z3 и Deepcool Z5, которые весьма похожи между собой, но небольшой перевес по эффективности все же на стороне второго. А вот Deepcool Z9 заметно отличается от них по стоимости, что отразилось и на нашей диаграмме – паста заняла почетное место в верхней ее части.

Хотя производитель указал весьма высокий уровень теплопроводности Gembird TG-G1.5-01, на самом деле данная термопаста оказалась даже хуже КПТ-8 по эффективности. Соответственно, она подойдет лишь нетребовательным пользователям, которые не планируют устанавливать мощные процессоры и проводить какие-либо разгонные эксперименты.

Со Scythe Thermal Elixer 2 SCTE-2000 получилось совсем по-другому – при сравнительно невысоком заявленном уровне теплопроводности, на практике она стала одним из лидеров данного сравнения. Так что японский производитель теперь может порадовать нас не только высокоэффективными процессорными СО, но и предоставить к ним соответствующий термоинтерфейс, позволяющий самым лучшим образом раскрыть их потенциал.

Thermal Grizzly Kryonaut также попала в список лидеров. Она действительно хороша, но цена в $8 за 1 г все же очень высокая. Возможно, в определенных условиях данная смесь может продемонстрировать себя еще лучше, но в нашем тестировании ее результаты очень близки к более доступным решениям, например, той же Deepcool Z9 или ARCTIC MX-4.

Выводы

Со времени нашего первого тестирования термопаст ключевые выводы не изменились. Как и раньше, заявленная производителем теплопроводность той или иной смеси позволяет сравнивать ее эффективность с другими решениями только внутри модельного ряда, но не больше. Для сопоставления паст от разных изготовителей в действительности необходимо «прогонять» их на одной тестовой платформе, что мы уже делали и чем собираемся заниматься в дальнейшем, по мере поступления в нашу лабораторию новых тестовых образцов.

Если говорить о какой-то явной зависимости от субъективных показателей, то обычно более доступные решения заметно уступают по эффективности дорогим. При этом цена может отличаться едва ли не в десять раз, поэтому мы советуем по возможности избегать откровенно дешевых моделей и не тратиться на чрезмерно дорогостоящие, особенно если вы не занимаетесь экстремальным оверклокингом.

Для владельцев процессоров с разблокированным множителем в качестве термоинтерфейса отлично подойдут модели Deepcool Z9 или Scythe Thermal Elixer 2, а желающим немного сэкономить мы советуем приглядеться к 8-граммовому тюбику ARCTIC MX-2. Thermal Grizzly Kryonaut в действительности хороша, но цена данного изделия не всем окажется приемлемой. Остальные протестированные в данном материале решения мы советуем применять в системах, не столь критичных к теплопередаче термопасты, и при ограниченном бюджете.

Автор: Олесь Пахолок

Выражаем благодарности:

  • интернет-магазину CAN за предоставленные для тестирования термопасты ARCTIC MX-2Arctic Silver Ceramique 2Gembird TG-G1.5-01 и Thermal Grizzly Kryonaut;
  • компании Deepcool за предоставленные для тестирования термопасты Deepcool Z3, Deepcool Z5, Deepcool Z9;
  • интернет-магазину pcshop.ua за предоставленную для тестирования термопасту Atcom Stars-420;
  • компании Scythe за предоставленную для тестирования термопасту Scythe Thermal Elixer 2.
