Обзор кулера Thermalright SI-128

Компания Thermalright достаточно давно входит в число ведущих производителей систем охлаждения. Она занимается производством почти всех видов систем охлаждения используемых в компьютере. Системы охлаждения компании Thermalright предназначаются для процессоров, видеокарт, модулей памяти, чипсетов материнских плат и MOSFET стабилизаторов питания. Кроме того, эта компания выпускает системы водяного охлаждения, термопласты и различные аксессуары. В этом обзоре мы протестируем систему воздушного охлаждения на тепловых трубках процессора Thermalright SI-128.

Для пользователей, которые не следят за развитием в сфере систем охлаждения, наверное, будет интересно узнать, что из себя представляет тепловая трубка в системах воздушного охлаждения и какую функцию она выполняет.

Первые процессорные кулеры на тепловых трубках на нашем рынке появились приблизительно три года назад, но в то время они считались экзотикой для энтузиастов и их стоимость была изрядно завышенной. Новые системы воздушного охлаждения на тепловых трубках составили жесткую конкуренцию пользующемуся в то время сильной популярностью у оверклокеров водяному охлаждению. В настоящее время цена на эту категорию кулеров снизилась и стала доступной даже обычному пользователю, желающему повысить эффективность охлаждения своего процессора или просто создать акустический комфорт в рабочем помещении.

Тепловая трубка в системах охлаждения служит для высокоэффективного переноса тепловой энергии из зоны нагрева в более холодную часть, которая лучше приспособлена для охлаждения с помощью радиатора или других технологий.

В классическом представлении тепловая трубка, именуемая тепловой трубкой Гровера, имеет вид обычной запаянной трубки, внутри которой находится определенное количество легко испаряющейся жидкости. При нагреве одного конца трубки жидкость, находящаяся внутри, начинает испаряться, что приводит к быстрому поглощению тепла, а образовавшиеся пары перемещаются в более холодную ее часть, где конденсируются на стенках металлической трубки, переходя снова в жидкое состояние. В таких простых трубках сконденсированная жидкость может вернуться обратно в зону нагрева лишь под действием силы тяжести, отсюда возникает обязательное условие правильной ориентации трубки в пространстве, при котором горячая точка должна быть внизу и форма трубки позволяла бы свободно стечь жидкости по стенкам вниз.

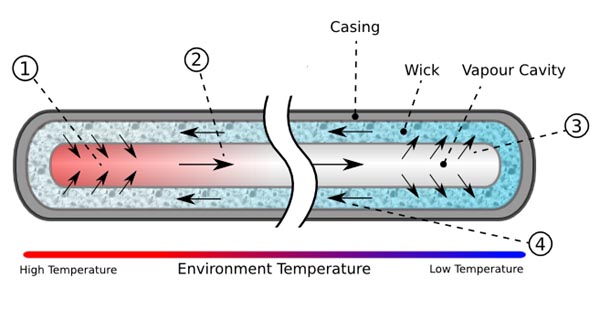

В современных же системах охлаждения применяется другой тип тепловых трубок, в котором испарившаяся жидкость в зону нагрева перемещается по капиллярам. Все жидкости создают силу поверхностного натяжения, что в тонких сосудах или пористых материалах создает капиллярный эффект за счет которого жидкость способна перемещаться вне зависимости от формы трубки и ориентации ее в пространстве. Как видно на схеме губчатый материал обволакивает внутреннюю поверхность тепловой трубки, оставляя полость в центре, по которой перемещаются пары жидкости из зоны нагрева в зону охлаждения, где и происходит конденсация. А уже после конденсации жидкость по капиллярам возвращается обратно в очаг нагрева.

Полная спецификация кулера Thermalright SI-128:

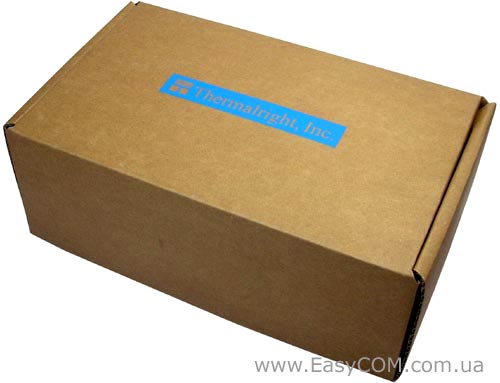

Упаковка у кулера Thermalright SI-128 непривычно простая, никакой дополнительной информации на ней нет, лишь одна надпись на крышке «Thermalright Inc».

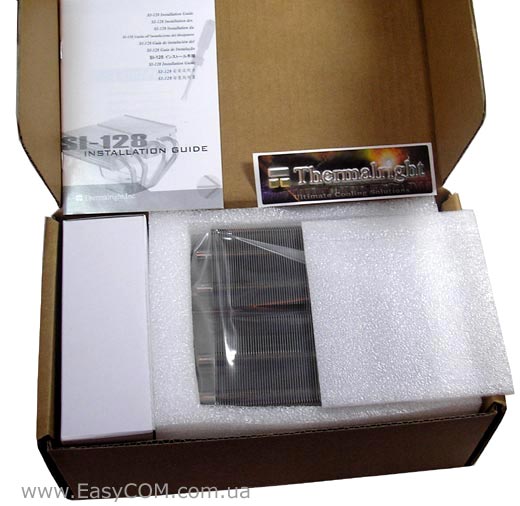

Внутри упаковки кулер Thermalright SI-128 обернут полиэтиленом и уложен в пенополиуретановый блок, жестко и надежно фиксирующий радиатор. Небольшая картонная коробка с остальными предметами комплектации вложена отдельно.

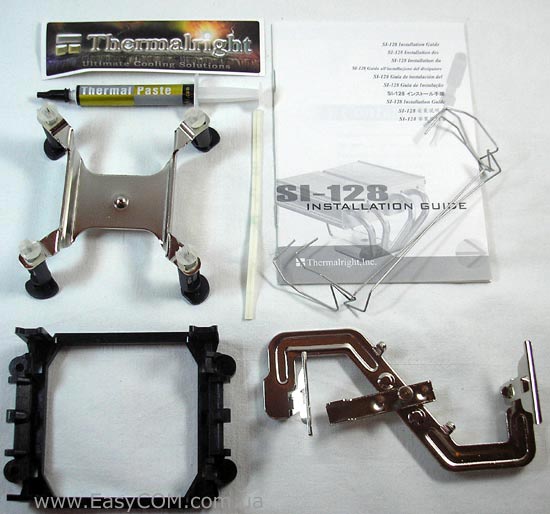

В комплект к кулеру Thermalright SI-128 прилагается:

• инструкция по установке на разных языках;
• металлический прижим с фиксаторами для плат LGA 775;
• пластиковая процессорная рамка на Socket 754/939/940 и AM2;
• металлический прижим для процессорных разъемов Socket 754/939/940 и AM2;
• две проволочные скобы для установки вентилятора;
• две резиновые полоски, выполняющие роль демпфирующих прокладок под вентилятор;
• большой шприц-тюбик с фирменной термопастой;
• наклейка с надписью «Thermalright».

Как вы уже заметили, в комплекте с кулером Thermalright SI-128 нет вентилятора. Производитель предоставляет будущему владельцу возможность самостоятельно подобрать модель вентилятора наиболее соответствующую его запросам к качеству охлаждения и уровню создаваемого шума. До этого нам на тестирование попадалась очень похожая по конструкции модель кулера ASUS Triton 75, который также не имел предустановленного вентилятора и в его обзоре мы рассмотрели некоторые примеры 120 мм вентиляторов, создав своеобразную методику по выбору вентиляторов для подобных систем. Поэтому, чтобы не повторяться, мы не будем перебирать все варианты, как в прошлый раз, а только отметим, что в скором времени будем проводить достаточно масштабное тестирование корпусных вентиляторов, и одним из тестов будет охлаждение пассивного кулера Thermalright SI-128, в открытом корпусе, для косвенной оценки воздушного потока вентилятора. Так что, вам представится максимально большой выбор и оценка большого числа корпусных вентиляторов в качестве активного элемента именно Thermalright SI-128.

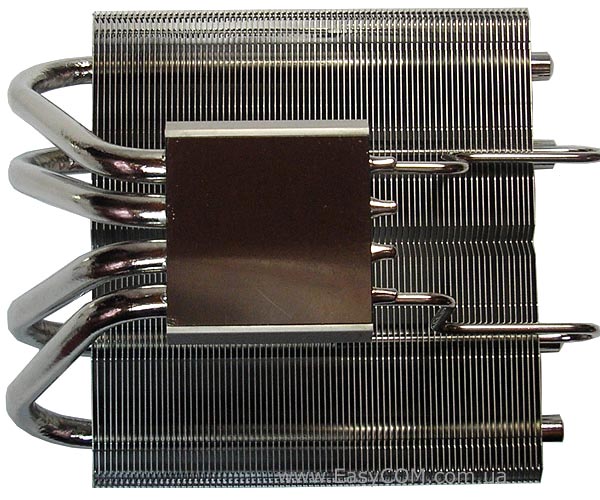

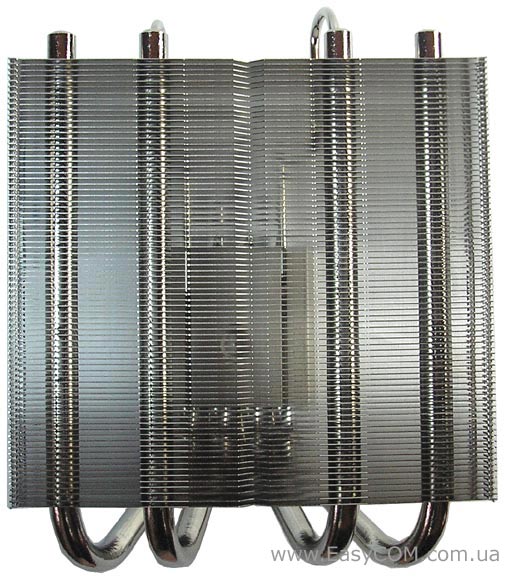

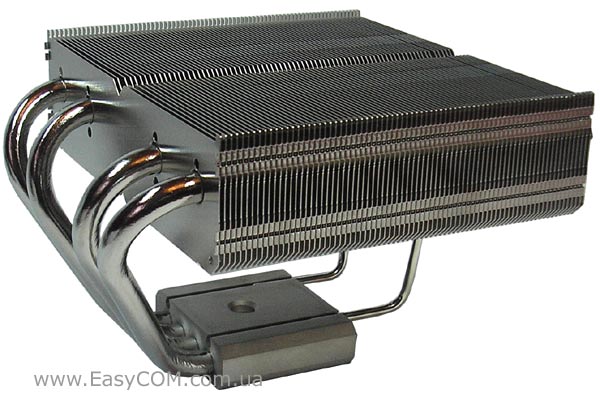

Кулер Thermalright SI-128 основан на четырех 8 мм тепловых трубках, на которые насажен пакет алюминиевых пластин, которые составляют основную площадь рассеивания тепла. Алюминиевые пластины набраны с очень малым зазором приблизительно равным 1 мм, при этом вес кулера Thermalright SI-128 составляет 510 г.

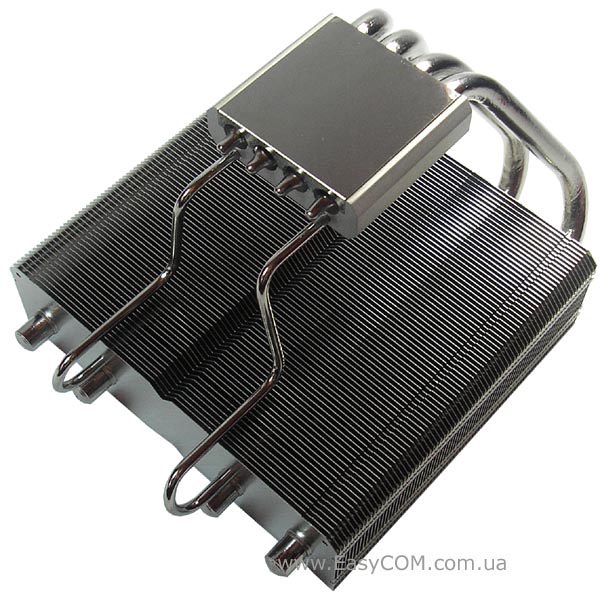

Четыре тепловые трубки изогнуты буквой «С», и к ним присоединен пакет из склепанных по бокам алюминиевых пластин.

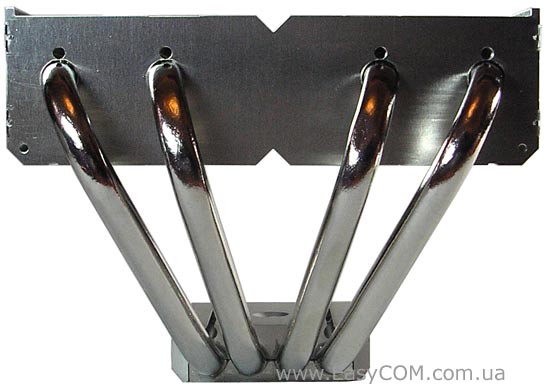

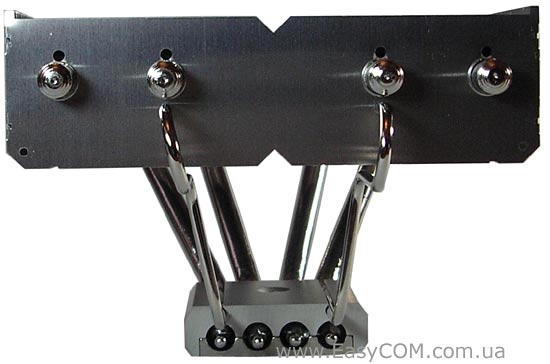

Для уравновешивания тепловых трубок, радиаторный массив, состоящий из пластин, смещен относительно оси, на которой находится основание, в противоположную сторону. С другой стороны основание и радиаторную часть объединяют изогнутые металлические стержни, для придания жесткости конструкции.

Очень малый зазор между алюминиевыми пластинами в последствии приводит к повышению уровня создаваемого шума. Поэтому, в некоторых случаях пользователям, ради сохранения комфортных звуковых качеств, придется отказаться от высокооборотистых и мощных вентиляторов.

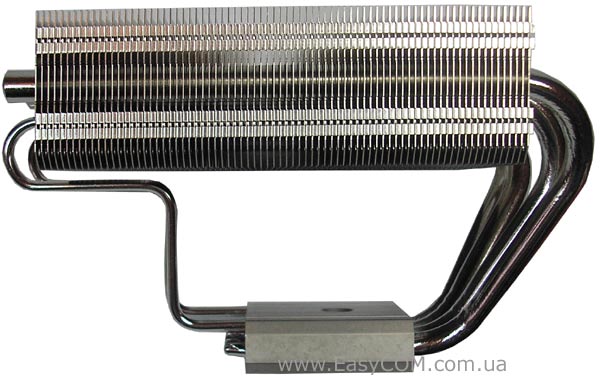

Высота кулера Thermalright SI-128 вполне привычная для такого типа систем охлаждения и составляет 91,2 мм. Алюминиевые пластины имеют почти правильную прямоугольную форму, с небольшими треугольными декоративными срезами. В контакте между тепловыми трубками и алюминиевыми пластинами просматривались следы термоклея.

Кулер Thermalright SI-128 имеет достаточно большие габариты равные 125 x 145. Из-за этого возникают опасения о возможность установки на материнские платы с большими системами охлаждения чипсета.

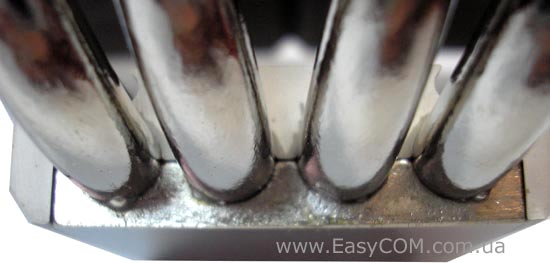

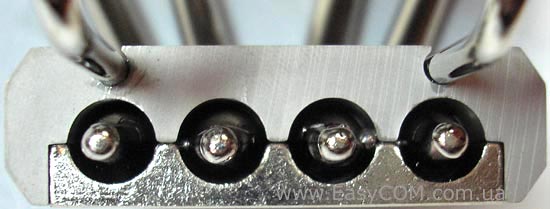

Основание кулера состоит из медной и алюминиевой части. В обеих частях, сделаны круглые желоба, за счет которых тепловые трубки более плотно контактируют с основанием. В месте соединения хорошо просматриваются следы припоя.

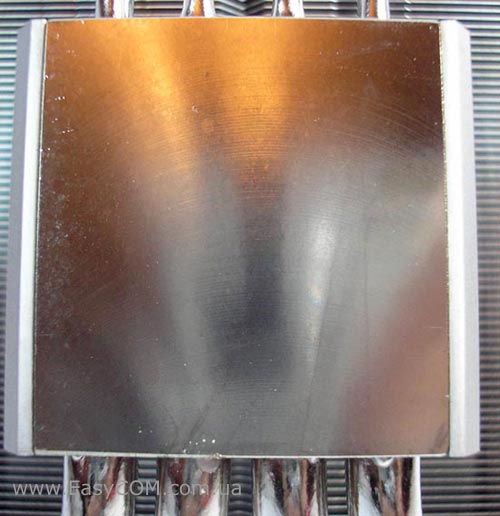

Нижняя поверхность медного основания кулера имеет незначительные следы обработки.

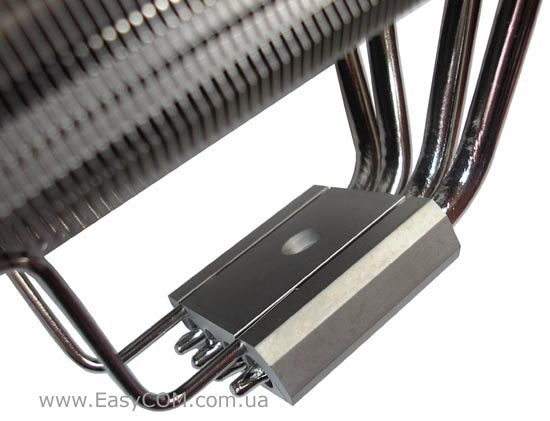

С обратной стороны, для точной фиксации положения прижимающих деталей крепления, в основание сделано углубление.

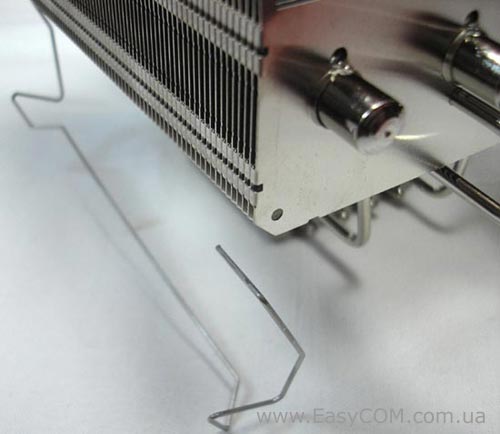

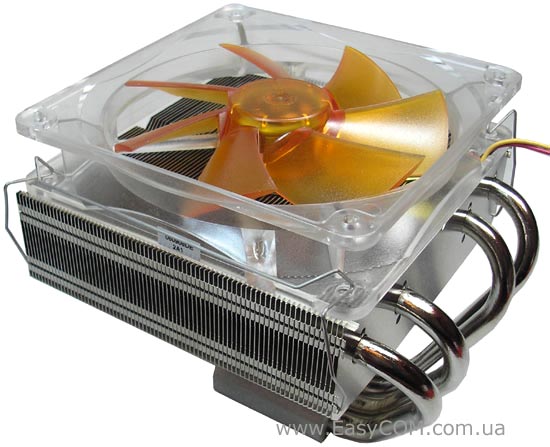

120 мм вентилятор к кулеру предполагается «пристегивать» с помощью проволочных скоб. Скобы сначала с двух сторон необходимо присоединить к радиатору, вставив их концы в специально сделанные отверстия.

Перед установкой вентилятора для устранения вибрации и шумов, нужно будет обязательно наклеить по краям верхней части радиатора длинные резиновые подкладки, которые идут в комплекте.

Для тестирования мы выбрали 120 мм вентилятор akasa AK-183-L2B, имеющий максимальную скорость вращения 1400 об/мин и нагнетающий при этом поток воздуха равный 45 CFM.

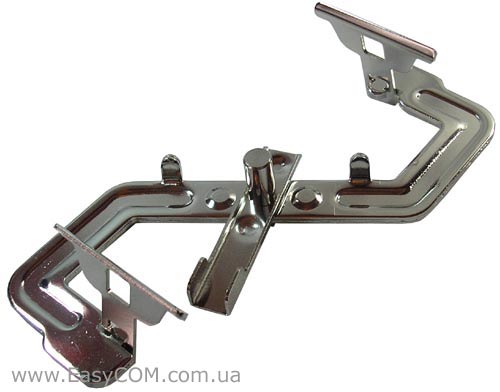

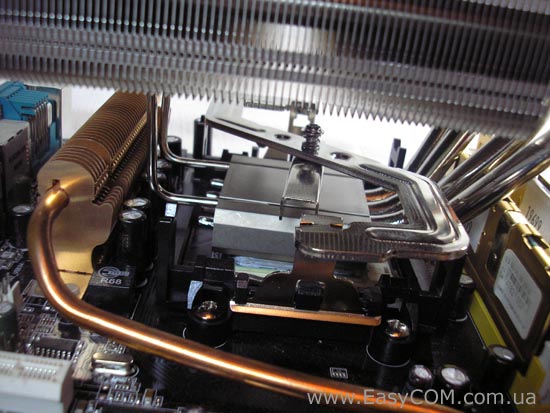

Для установки кулера на материнские платы AMD в комплекте прилагается пластиковая процессорная рамка и специальный металлический прижим, который применяется для всех процессорных разъемов Socket 754/939/AM2. Металлический прижим по принципу действия сильно напоминает обычную клипсу с двумя проушинами, с той лишь разницей, что всю площадь прижатия кулера обеспечивает только один толстый цилиндрический упор, который расположен по-центру. Причем единственный фиксатор расположен не с краю возле проушин, а находится прямо под рамкой возле упора. Поэтому пользоваться им будет не очень удобно, особенно если материнская плата будет находиться внутри корпуса.

Вследствие параллельного относительно материнской платы положения вентилятора на кулере Thermalright SI-128, он сможет обдувать и стабилизатор питания процессора, который расположен рядом с процессорной рамкой.

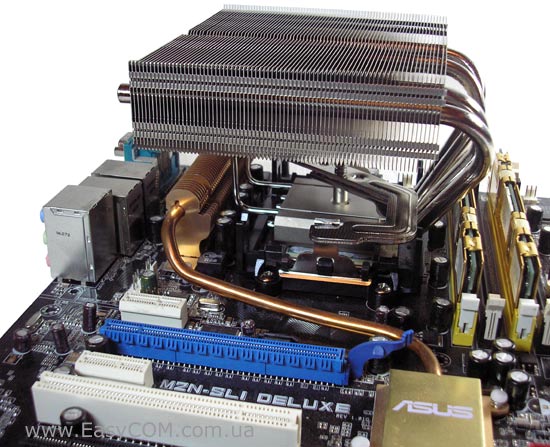

Несмотря на приличные габариты радиатора, на двух применяемых нами при тестировании материнских платах, его без проблем получалось устанавливать в разных положениях.

Для установки на материнские платы с процессорным разъемом LGA775 нужно воспользоваться идущей в комплекте металлической рамкой с четырьмя пластиковыми фиксаторами.

Тестирование

Тестовая конфигурация платформы с процессором AMD и Intel, была собрана из следующих компонентов:

На платформе AMD:

На платформе Intel:

Мы протестировали кулер в трех режимах работы процессора, с разной скоростью вращения вентилятора:

• Idle. Режим простоя, при котором загрузка процессора минимальна. В данном режиме компьютер работает, когда пользователь работает в офисных приложениях или занимается просмотром интернет страничек.
• Normal. Загрузка процессора находится на уровне 60%, как при выполнении несложных задач или задач непредназначенных для многопоточного исполнения. Данный режим работы мы получили при перекодировании несжатых wav в mp3 с помощью кодека LAME, работающего в однопоточном режиме.
• Burn. Режим максимальной загрузки процессора, характерный для многих ресурсоемких задач и современных игр, был смоделирован стресс-тестом процессора программы EVEREST.

Конечные эффективность охлаждения и уровень шума кулера Thermalright SI-128 будут определяться установленным на него вентилятором, который пользователь выберет самостоятельно.

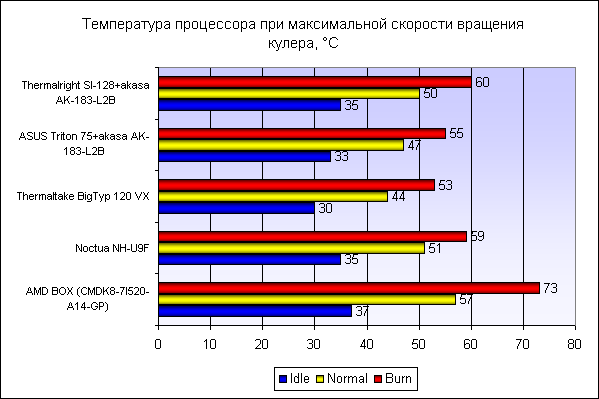

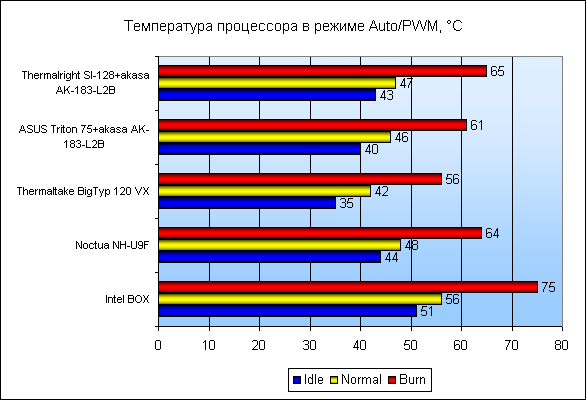

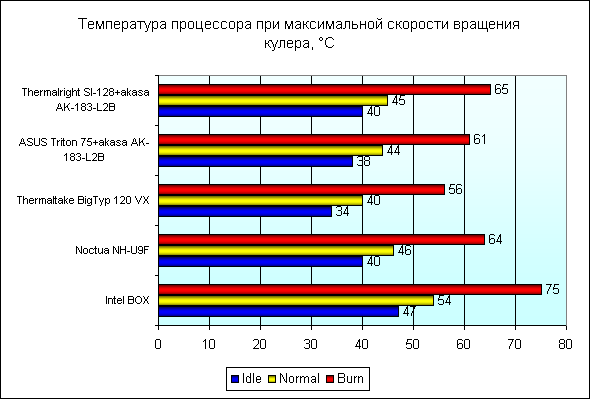

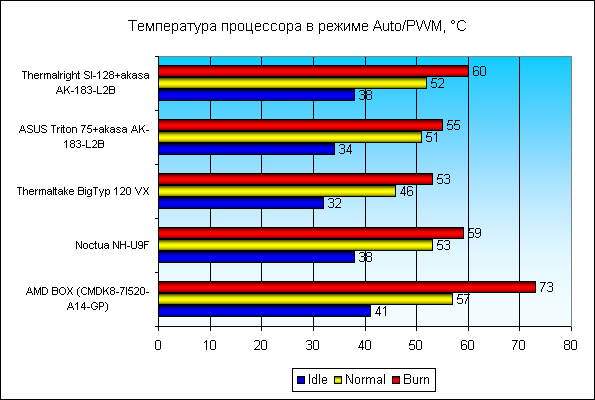

Эффективность же одного только радиатора Thermalright SI-128 можно оценить, сравнив результаты с подобной системой охлаждения ASUS Triton 75, тестирование которой также производилось с вентилятором akasa AK-183-L2B. На максимальной скорости вращения установленного вентилятора в1400 об/мин кулер Thermalright SI-128 показал эффективность охлаждения немного ниже. Поэтому, чтобы повысить его производительность, вероятнее всего, нужно будет подбирать модель вентилятора с более высокой скоростью вращения, а это в свою очередь скажется на уровне создаваемого шума.

Выводы.

Кулер Thermalright SI-128 может найти применение в компьютерах различного уровня производительности, начиная от игровых систем заканчивая компьютерами для энтузиастов. Поэтому пользователям предоставляется шанс самостоятельно подобрать модель вентилятора, которая бы удовлетворяла его требованиям к уровню шума и эффективности охлаждения. К тому же, немаловажно будет отметить, что конструкция кулера позволяет обеспечивать хорошую степень вентиляции стабилизатора питания, при условии установки мощного вентилятора. Все же у Thermalright SI-128 есть и негативная сторона заключающаяся в достаточно высокой его стоимости, которая не вполне сопоставима с его уровнем эффективности. Касательно крепления можно сказать, что оно простое и обеспечивает хороший прижим, но из-за широких габаритов радиатора им достаточно не удобно пользоваться, особенно на платформах AMD, если материнская плата находится внутри корпуса.

Достоинства:

• хорошая эффективность охлаждения;
• охлаждение узла VRM;
• выбор вентилятора с учетом индивидуальных предпочтений;
• универсальное, и достаточно простое крепление.

К недостаткам отнесем:

• завышенная стоимость;
• неудобный тип крепления для платформ AMD.

Автор: Дмитрий Масюк

Выражаем благодарность фирме ООО ПФ Сервис (г. Днепропетровск) за предоставленное для тестирования оборудование.
