Охлаждающая подставка для ноутбука VIZO Ninja HS c USB 2.0 Hub

В современном компьютерном мире наблюдается постепенный, но неуклонный переход от стационарных ПК к мобильным. Конечно, полностью вытеснить десктопные системы ноутбуки пока еще не в состоянии, особенно в сегменте мощных игровых конфигураций, но доля их постоянно возрастает. Несмотря на все ухищрения конструкторов, производительные мобильные решения в той или иной степени испытывают перегрев. Мы уже успели рассмотреть несколько охлаждающих подставок, которые способны улучшить условия работы ноутбука. В этот раз мы предлагаем оценить самую новую разработку компании VIZO, которую по праву можно считать одним из лидеров по числу новаторских идей касающихся ноутбучных подставок. Кулер VIZO Ninja HS также не стал исключением, он не похож ни на одну из существующих на данный момент модель. Потому определять ее эффективность и оценивать конструктивные решения будет вдвойне интересней.

Сразу отметим, что существует две вариации этого кулера NCL-251-BK и NCL-250-BK. Отличаются они тем, что первая, та которую мы тестируем сегодня, имеет встроенный трехпортовый USB 2.0 Hub, а вторая лишена этой опции, но зато стоит немного дешевле.

Спецификация охлаждающей подставки VIZO Ninja HS:

	VIZO Ninja HS (NCL-251-BK)
Размеры, мм	350 x 291 x 62
Материал	Алюминий
Питание от USB	5В / 500мA
Размеры вентиляторов	70 x 70 x 15
Количество вентиляторов	2
Тип подшипника	Скольжения
Скорость вращения, об/мин	2000
Максимальный воздушный поток, CFM	13,72 (Min: 11,22 )
Уровень шума, дБ	<20
Номинальное напряжение, В	5
Рабочий ток, А	0,24 (Max: 0,34 ) x 2
Совместимость	12" ~ 17" ноутбук
Вес, г	880
Комплектация	USB кабель
Особенности	Встроенный 3-портовой USB 2.0 Hub
Сайт производителя	http://www.vizo.com.tw/

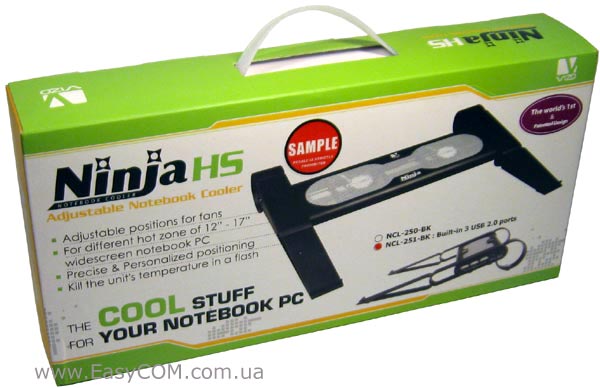

Как всегда, продукты компании VIZO отличаются броским оформлением. Поэтому не удивительно, что и в этот раз коробке кулера VIZO Ninja HS были приданы яркие тона. Размеры упаковки относительно компактные и, вдобавок, сверху она оснащена удобной ручкой для переноски. Ознакомившись с информационным наполнением лицевой части можно выяснить, что, оказывается, дизайн кулера VIZO Ninja HS является запатентованным. Остальные же надписи по обыкновению призваны кратко отметить лучшие качества кулера, которые мы также упомянем ниже.

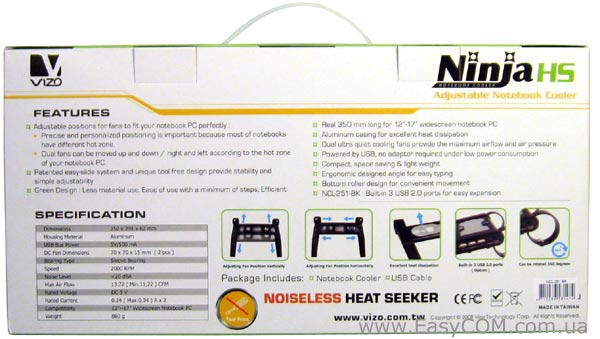

С обратной стороны коробки кулера VIZO Ninja HS описаны основные его достоинства, приведена полная спецификация, а также размещены фото, иллюстрирующие возможность изменять положение вентиляторов и переворачивать подставку на 360˚.

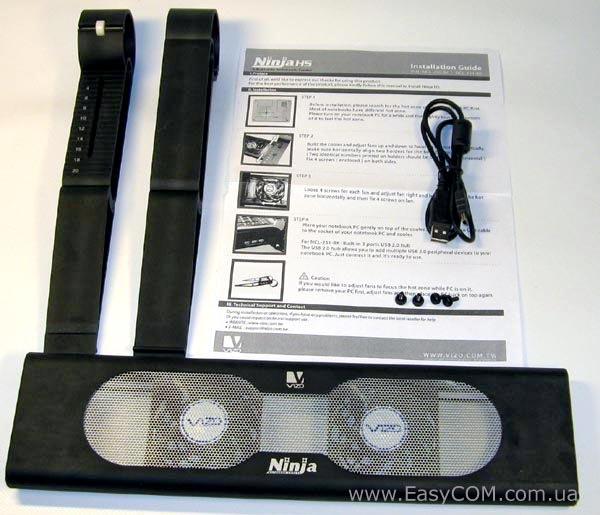

Внутри упаковки охлаждающая подставка VIZO Ninja HS находиться в разобранном состоянии, что, собственно, и позволило поместить ее в коробку столь малого размера. Таким образом, весь комплект состоит из двух опорных металлических рамок, корпуса с вентиляторами, инструкции, четырех винтов и кабеля USB.

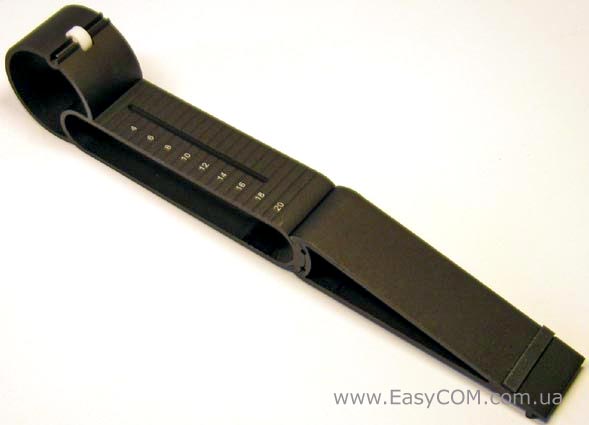

Опорные рамки кулера VIZO Ninja HS совершенно идентичны. С передней части на них наклеена резиновая прокладка, а с задней встроено небольшое пластиковое колесико, которое позволит легко передвигать и разворачивать подставку на столе.

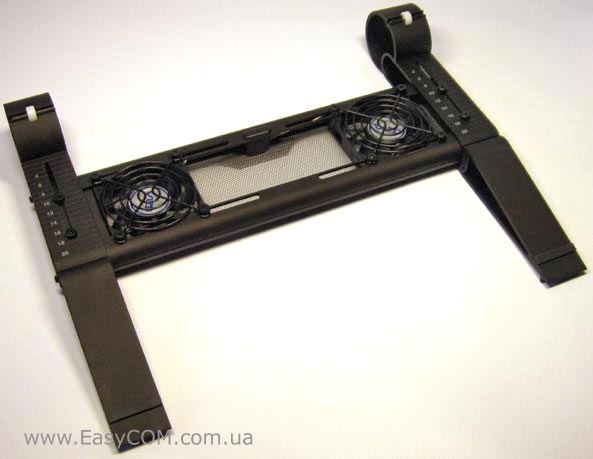

Собирается VIZO Ninja HS предельно просто. Корпус с вентиляторами продевается в опорные рамки и фиксируется двумя ручными винтами. Такой способ крепления и позволяет менять место расположения корпуса с вентиляторами.

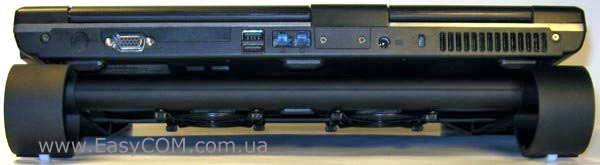

Задняя часть опорной рамки кулера VIZO Ninja HS сделана круглой, это позволяет переворачивать подставку на 360˚. Только вот, в каких случаях может пригодиться такая особенность, сказать очень сложно.

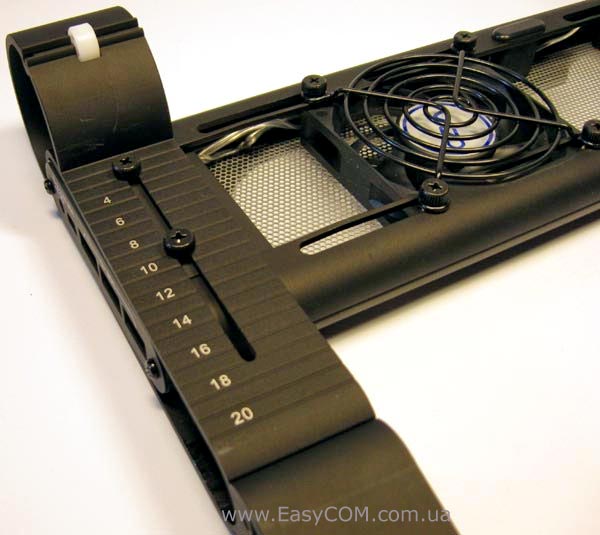

Возле прорези на опорных рамках нанесена пронумерованная шкала, которая позволяет точно определить одинаковый уровень положения винтов с двух сторон и, избежать тем самым перекоса конструкции.

Кроме того, местоположение вентилятора меняется и в самом корпусе. Таким образом, можно будет установить вентилятор как раз под наиболее греющейся зоной ноутбука.

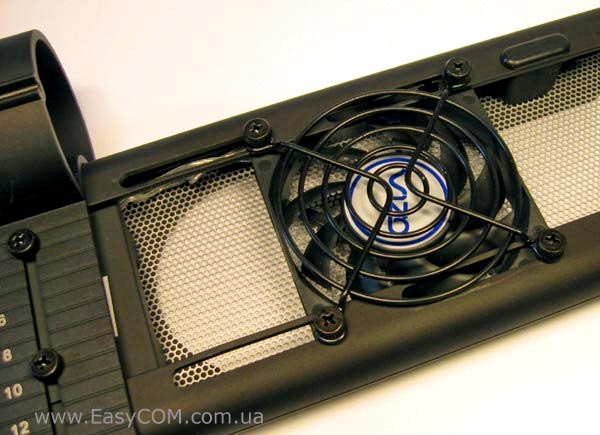

Из мелких конструктивных новшеств кулера VIZO Ninja HS, можно отметить наличие защитных вентиляционных решеток, которые отсутствовали на более ранних моделях подставок компании VIZO.

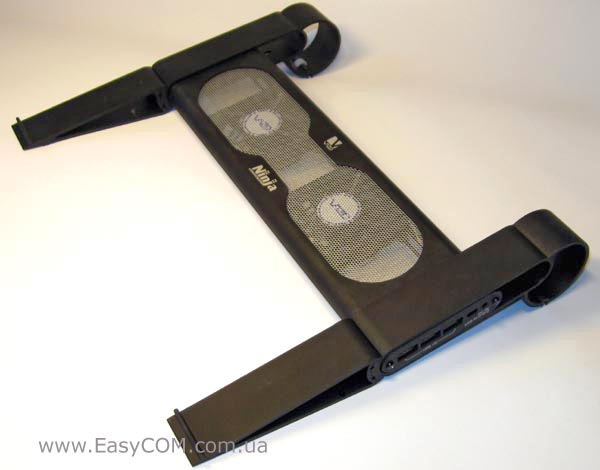

Если хорошо затянуть винты, то в сборе конструкция кулера VIZO Ninja HS выходит достаточно жесткой.

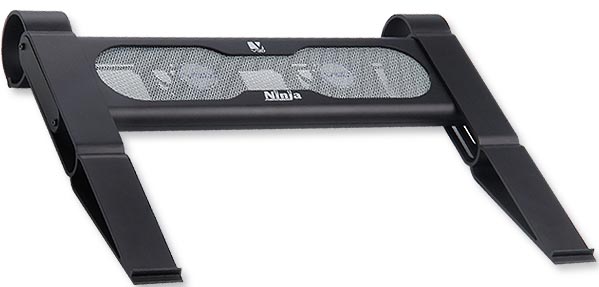

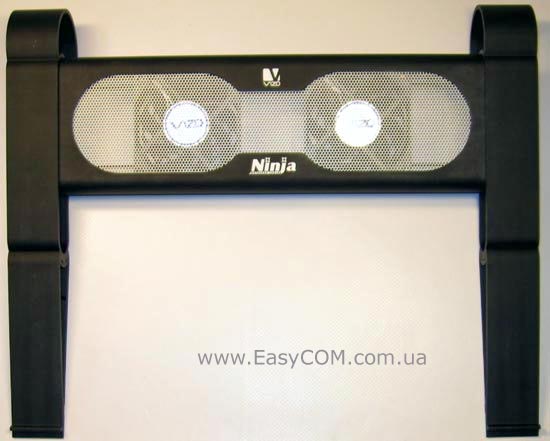

Внешний вид VIZO Ninja HS можно оценить по высшему баллу, так как дизайн кулера сам по себе очень оригинален. Дополнительной стильности добавляет контраст белой вентиляционной сетки и надписи.

Несмотря на то, что подставка имеет конструкцию, состоящую почти из одних ребер жесткости, и сделана из алюминия, ее вес все же немал – 880 гр.

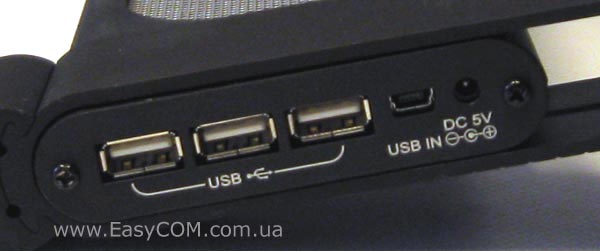

С правой стороны находятся разъем питания и USB-вход, а также USB 2.0 Hub с тремя выходами.

Питание вентиляторов может осуществляться от разъема USB или от внешнего блока питания. Но так как последнего нет в комплекте, то придется просто подключать кулер к USB.

Подставка VIZO Ninja HS рассчитана на 12" и 17" модели ноутбуков, а ее ширина составляет 350 мм. На снимке изображен ноутбук с широкоформатной матрицей 15.4" WXGA, как видите, он полностью помещается на VIZO Ninja HS.

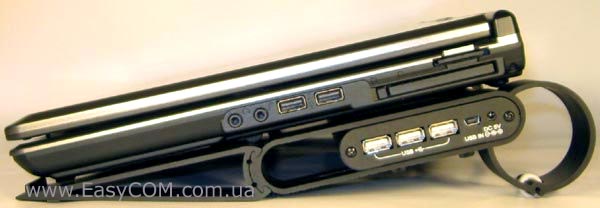

Подставка VIZO Ninja HS образует достаточно большой угол наклона в ≈12º, который более приемлем для игр и других развлечений, чем для набора текста.

Напомним, что для кистей рук самым комфортным положением клавиатуры считается угол наклона  5-7º. Если же не нужно много печатать, то для работы в мультимедийных приложениях лучше подойдут большие углы наклона, которые и обеспечивает VIZO Ninja HS или ранее протестированная VIZO XENA II, отличающаяся максимальным углом наклона 17º.

В качестве вентиляторов на кулере VIZO Ninja HS применяются те же 70 мм модели, что устанавливаются на кулерах VIZO Ninja Black и VIZO XENA. Максимальная скорость вращения их 9-лопастной крыльчатки составляет 2000 об/мин при этом поток воздуха равен 13,72 CFM, а уровень шума по спецификации оказывается меньше 20 дБ.

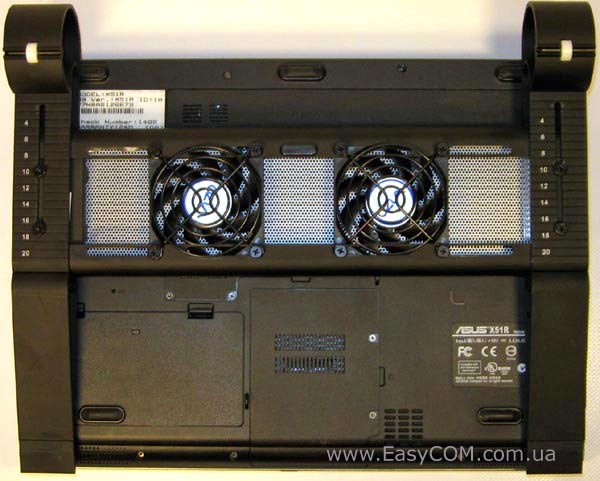

Некоторым недостатком, который способен повлиять на эффективность охлаждения, является короткий корпус кулера VIZO Ninja HS, который слабо способствует рассеиванию потока воздуха по сторонам. Учитывая нашу методику тестирования, можно предположить, что из-за этого жесткий диск на ноутбуке ASUS X51R, который расположен в нижней части, будет охлаждаться немного хуже.

Тестирование

Ноутбук для теста охлаждения процессора:

• Модель: Dell Inspiron 640m.
• Размер матрицы: 14.1"WXGA.
• Процессор: Intel Core 2 Duo T5500, 1666 МГц; FSB 667 МГц, 2 Мб L2.
• Чипсет: Intel i945GM Express (интегрированное видео Intel GMA 950).
• Оперативная память: 1536 Мб.
• Жесткий диск: 120 Гб WDC WD1200BEVS-75LAT0.

Ноутбук для теста охлаждения жесткого диска:

• Модель: ASUS X51R
• Размер матрицы: 15.4" WXGA.
• Процессор: Intel Celeron M 520; 1600 МГц; FSB 533 МГц; 1024 Кб L2.
• Чипсет: ATI Radeon Xpress 1100 (интегрированное видео ATI RADEON X300).
• Оперативная память: 1024 Мб.
• Жесткий диск: 80 Гб Seagate Momentus 5400.3 ST980811AS.

Тестирование мы проводим по методике, описанной в первой статье, посвященной ноутбучным кулерам.

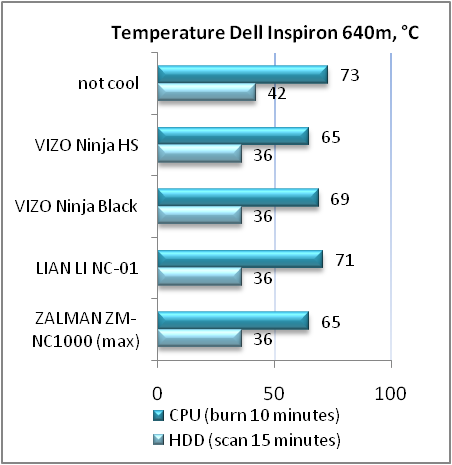

Правильно настроив на кулере VIZO Ninja HS положение только одного вентилятора так, чтобы он оказался как раз под входным вентиляционным окном ноутбука Dell Inspiron 640m, получилось достичь просто отличных показателей охлаждения. По качеству охлаждению процессоров VIZO Ninja HS оказалось одной из лучших среди всех протестированных ранее моделей. Одну ступеньку в этой категории VIZO Ninja HS поделила с ZALMAN ZM-NC1000,  но последняя вчистую проигрывает по уровню шума, так как VIZO Ninja HS работает действительно очень тихо, не громче заявленного максимума 20 дБ.

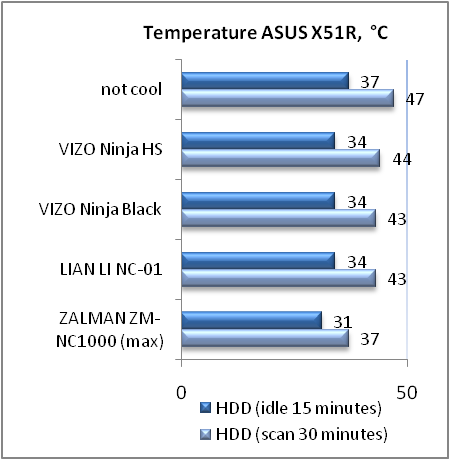

С охлаждением передней части ноутбука дела у кулера VIZO Ninja HS обстоят чуть хуже, так как вентиляторы находятся дальше. Хотя, если сравнивать с уровнем нагрева ноутбука без охлаждающей подставки, то результат кажется вполне приемлемым. При этом отметим, что основная масса ноутбуков нуждается в дополнительном охлаждении именно задней части.

Выводы

Кулер VIZO Ninja HS является отличным решением для сильно греющихся моделей ноутбуков. Основной его особенностью является возможность изменения положения вентилятора, что позволяет либо просто охлаждать наиболее горячие зоны или увеличивать воздушный поток, проходящий через основной кулер ноутбука, в случае размещения вентилятора возле окна забора воздуха. Благодаря локальности охлаждения, удается оптимально использовать создаваемый воздушный поток, и поэтому нет нужды прибегать к созданию очень большого потока воздуха встроенными средствами охлаждения ноутбука, что в любом случае отразилось бы на уровне шума. В плане удобства эксплуатации кулера, можно выделить наличие двух маленьких колесиков, которые позволяют очень просто поворачивать и перемещать подставку с ноутбуком. К сожалению, использовать кулер VIZO Ninja HS можно только на столе.

Достоинства:

• возможность изменять положение вентиляторов;
• высокая эффективность охлаждения при удачном размещении вентиляторов;
• стильный и элегантный внешний вид;
• наличие колесиков, позволяющих легко передвигать и разворачивать подставку;
• встроенный 3-портовой USB 2.0 Hub.

Недостатки:

• на подставке заметны оставленные отпечатки пальцев.

Автор: Дмитрий Масюк

Выражаем благодарность компании VIZO Technology Corp. за предоставленную для тестирования охлаждающую подставку для ноутбуков Ninja HS.
