Обзор монитора QUBE B24F75-IPS: когда бюджет ограничен

08-07-2022

Хотя за последние годы диагонали мониторов заметно выросли, 24-дюймовые модели до сих пор остаются одними из самых популярных. И действительно, при разрешении Full HD они демонстрируют более четкую картинку по сравнению с 27-дюймовыми моделями. А главное, компактные мониторы позволяют сэкономить, ведь цена многих из них не превышает психологической отметки 5000 грн.

Что ж, у нас на тестировании как раз одно из таких устройств. При этом, несмотря на доступность QUBE B24F75-IPS, может похвастаться безрамочной IPS-панелью с частотой обновления 75 Гц, скоростью реакции 1 мс и поддержкой AMD FreeSync. В конце концов это вы можете прочитать и на странице в интернет-магазинах. А вот мы дальше расскажем о том, что не так очевидно.

Спецификация

Модель

QUBE B24F75-IPS

Тип панели

IPS

Диагональ, дюймов

23,8

Соотношение сторон

16:9

Максимальное разрешение

1920 x 1080

Время реакции матрицы (GtG), мс

1

Типичная яркость, кд/м2

250

Статическая контрастность

1000:1

Динамическая контрастность

20 000 000:1

Горизонтальные/вертикальные углы обзора, °

178/178

Количество цветов

16,7 млн

Покрытие пространства sRGB, %

99

Поддержка AMD FreeSync

Есть

Мощность встроенных динамиков, Вт

2 (1 х 1)

Частота вертикальной развертки, Гц

75

Интерфейсы

1 х HDMI 1.4

1 x DisplayPort

1 x D-Sub

1 х замок Kensington

Поддержка крепления VESA, мм

75 x 75

Наклон экрана, °

-5…15

Энергопотребление, Вт

30

Размеры с подставкой, мм

539 x 440 x 168

Масса с подставкой, кг

3,2

Гарантия, лет

3

Сайт производителя

QUBE

Страница продукта

QUBE B24F75-IPS

Страница для покупки

Artline.ua

Упаковка и комплект поставки

Коробка из простого картона мало влияет на общую стоимость. Вместе с тем она описывает ключевые особенности и технические характеристики устройства, а пластиковая ручка поможет при транспортировке. Заметим, что вес такого пакета невелик – всего 4,5 кг.

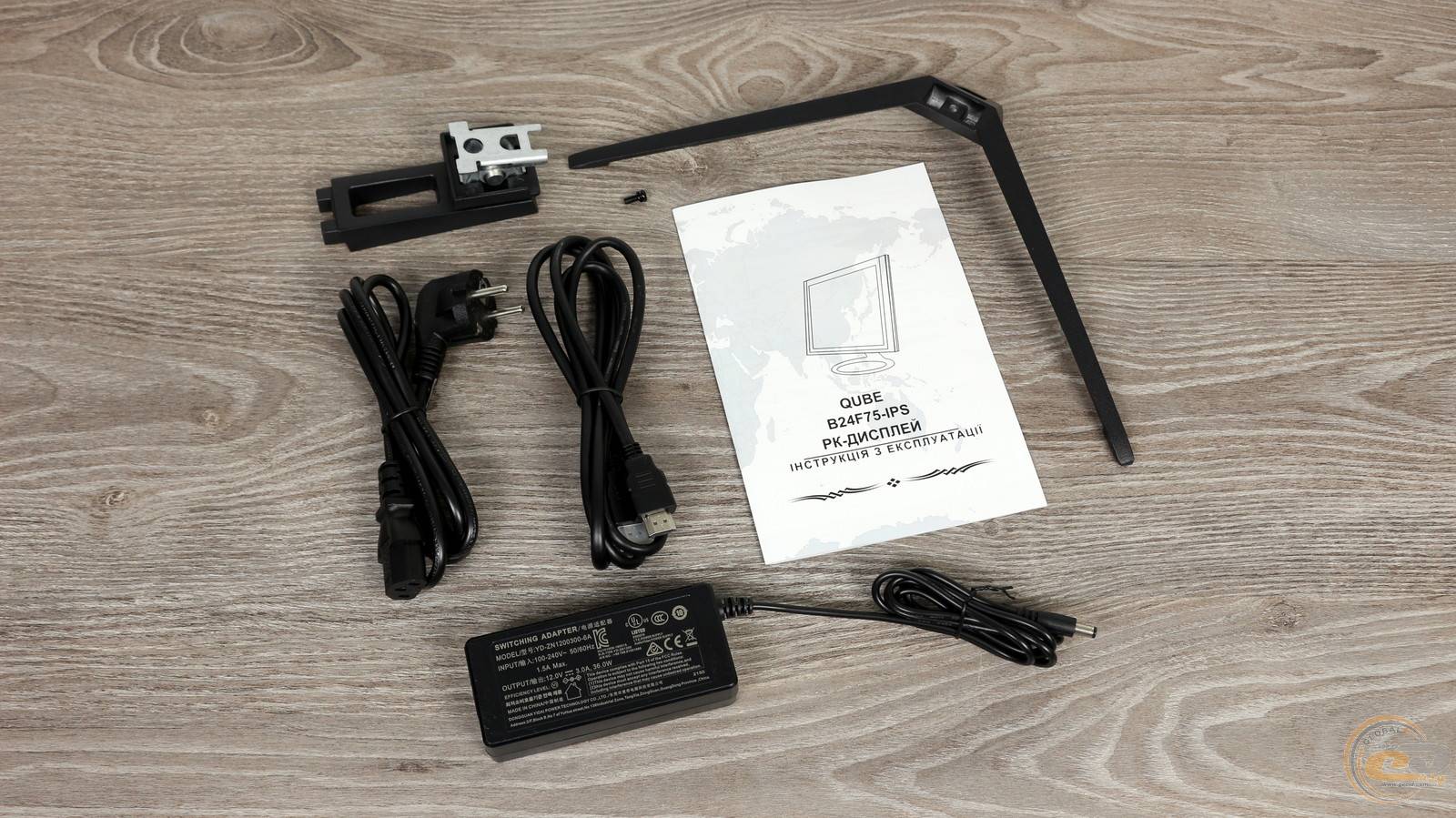

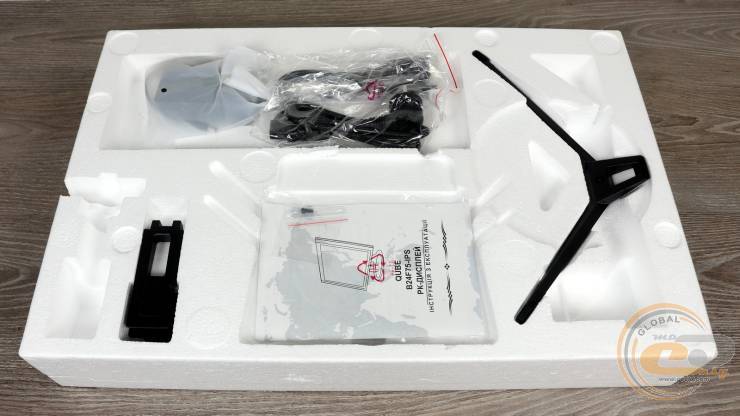

Внутри нас встречает форма из пенопласта. Она хорошо защищает экран при транспортировке, а в дополнительных ячейках нашлось место для сопутствующих компонентов:

  • кабеля и блока питания;
  • кабеля HDMI;
  • ножки-подставки из двух частей и крепежного винта;
  • руководство для пользователя.

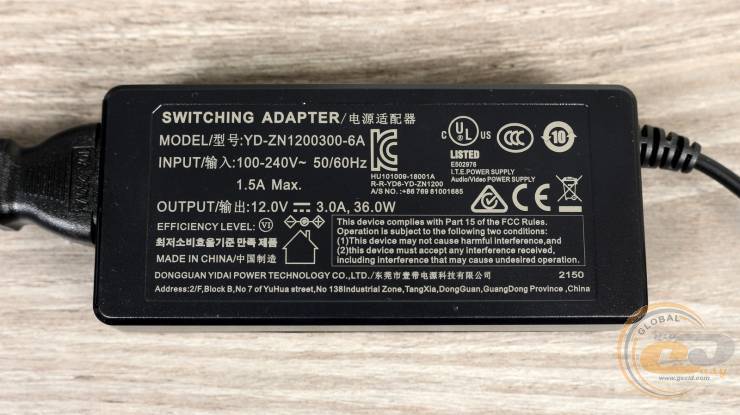

Энергопотребление монитора заявлено на уровне до 30 Вт. Потому возможностей комплектного источника питания мощностью 36 Вт (3А при 12В) будет вполне достаточно. Традиционно для импульсных блоков, есть поддержка широкого диапазона входных напряжений — от 100 до 240 В.

Внешний вид и особенности эксплуатации

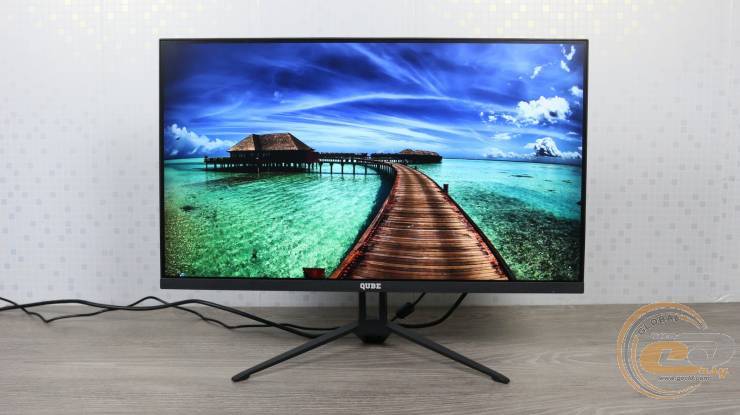

Теперь о самом мониторе.

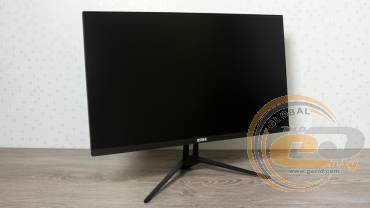

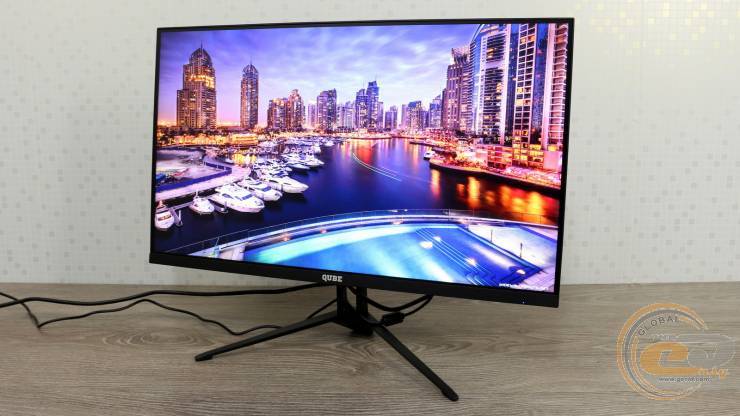

QUBE B24F75-IPS выглядит вполне современно благодаря тонким рамкам из качественного пластика, которые едва видны в выключенном состоянии, и тонкой ножке с вырезом и тремя опорными точками.

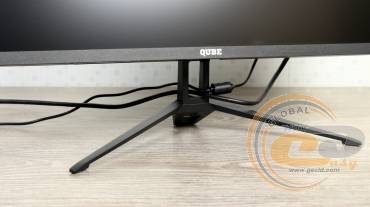

Последняя состоит из двух металлических частей, которые закрепляются между собой комплектным винтом. Соединение с монитором производится еще проще за счет пластиковых пазов и фиксатора. Также производитель не забыл о смягчающих накладках для сохранения внешнего вида столешницы.

Ножка не позволяет поворачивать монитор в вертикальной или горизонтальной плоскости или регулировать высоту расположения. Зато его можно наклонять в диапазоне от -5 до +15°C. Это в свою очередь поможет наслаждаться картинкой как сидя за столом, так и лежа на диване. Сама конструкция достаточно устойчива, хотя малый вес устройства все же сказывается.

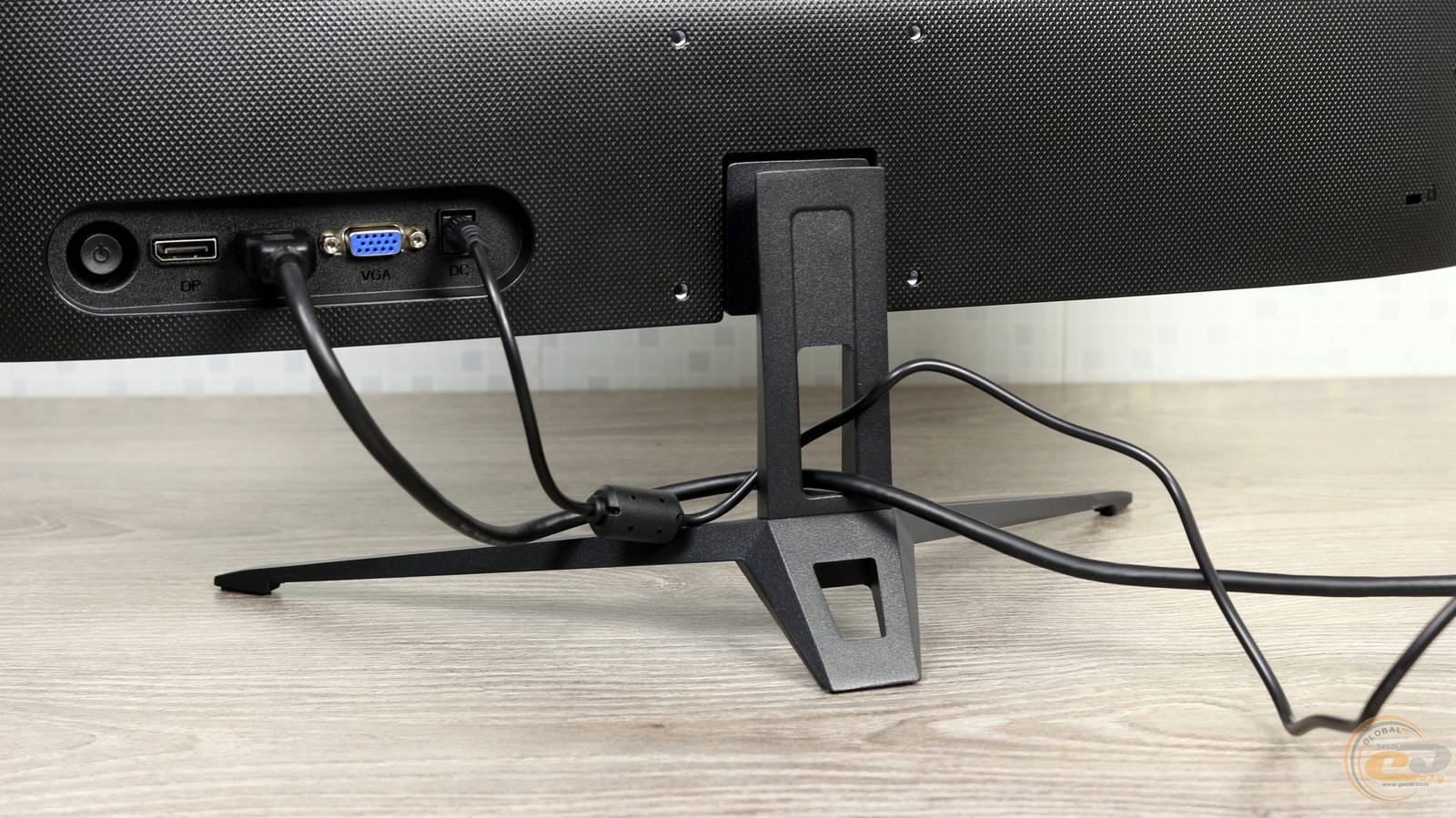

В свою очередь вырез в ножке поможет уложить кабели, идущие от монитора. А вот совсем их скрыть, к сожалению, не получится.

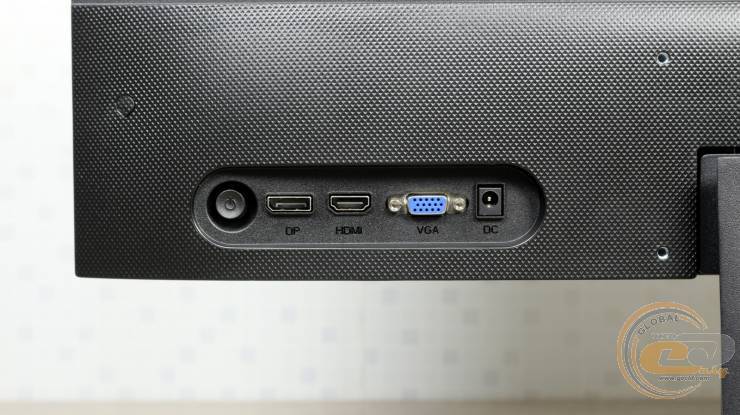

В общем набор интерфейсов здесь немного шире, чем у большинства других решений данного ценового диапазона. Так, помимо привычных аналогового D-Sub и цифрового HDMI, не забыли и о Display Port. Правда, в комплекте предусмотрен только кабель HDMI.

У видеоинтерфейсов нашлось место для разъема питания и пятипозиционного джойстика управления. Удерживание последнего в течение 6 секунд позволяет включить или выключить устройство. Короткие же нажатия по центру служат для пробуждения монитора из спящего режима и выбора определенных пунктов меню.

А четыре других направления (вверх, вниз, влево и вправо) позволяют получить быстрый доступ к включению/выключению звука, регулировке его громкости, экранным профилям и выбору источника сигнала. В общем, такой подход очень удобен для навигации вслепую.

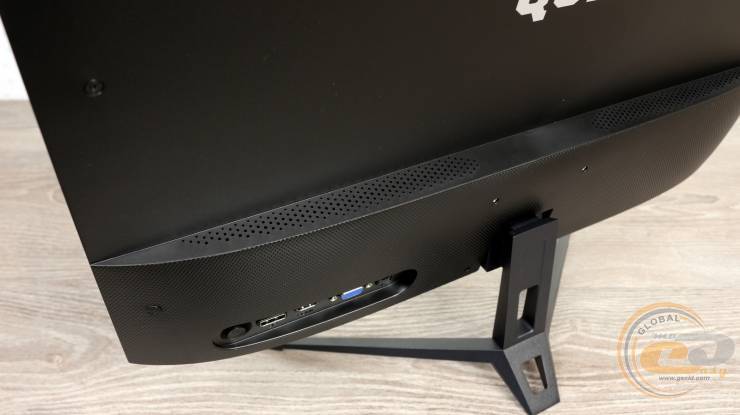

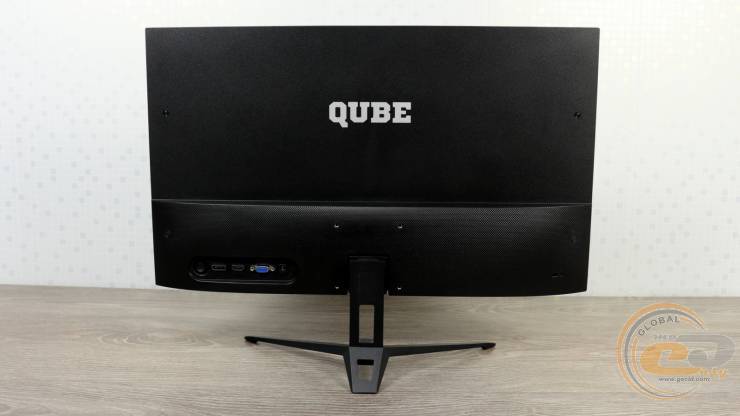

Тыльная панель в общем-то довольно скромная. Пластик разной фактуры, шероховатый сверху и текстурированный снизу, визуально дополнен логотипом производителя, а из функциональных элементов отметим крепление VESA 75x75 мм.

Также не забыли и об отверстиях для выведения нагретого воздуха за пределы монитора.

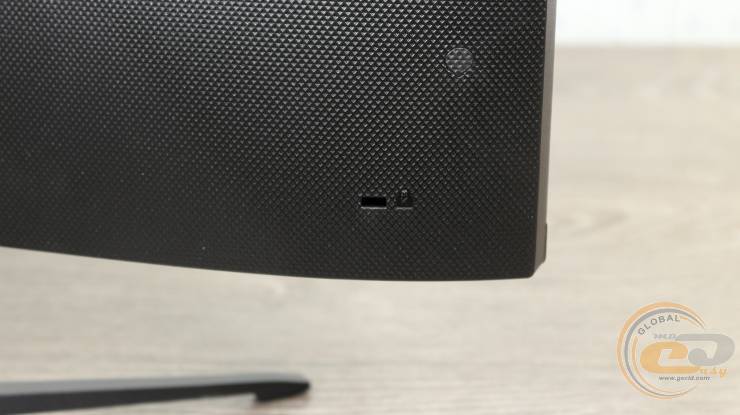

...и место для установки замка Kensington.

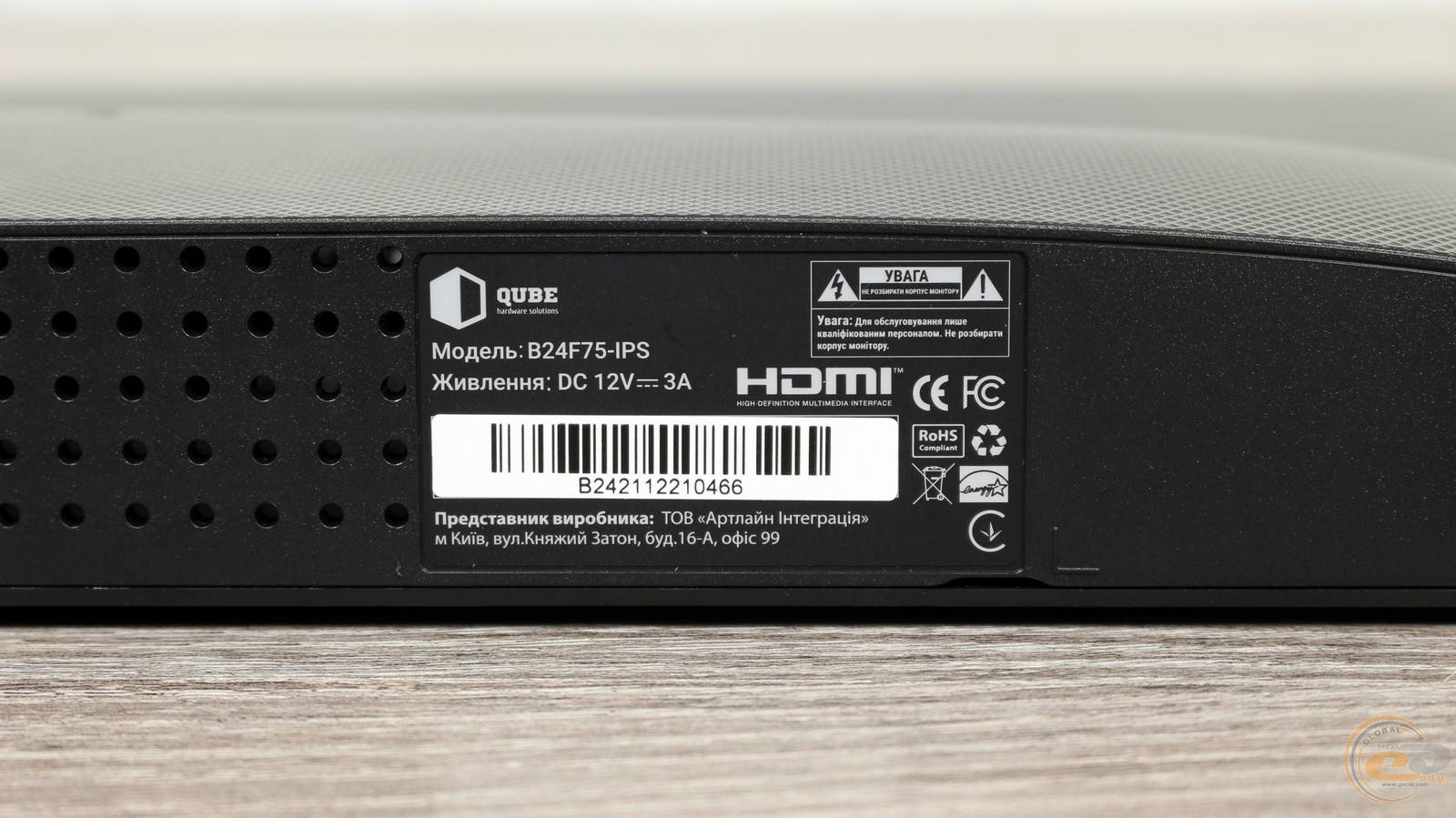

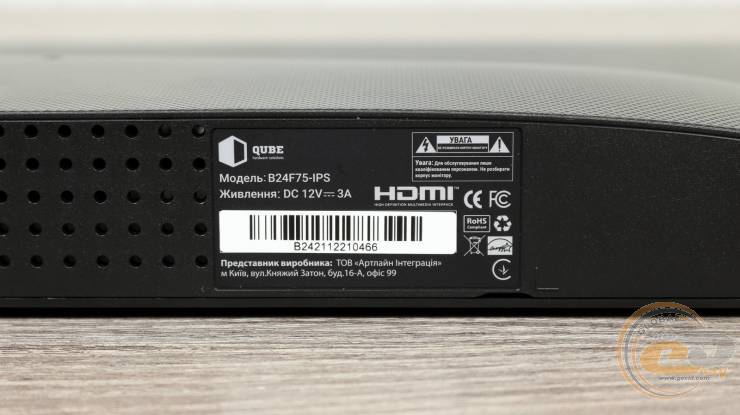

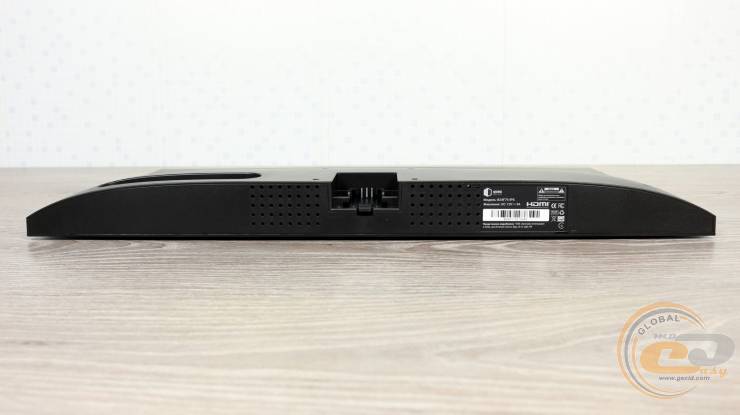

Нижняя панель тоже может похвастаться перфорацией, дополненной наклейкой с некоторой информацией об устройстве.

Два интегрированных динамика мощностью по 1 Вт имеют среднюю громкость. Такие элементы подойдут разве что для временной альтернативы полноценной наружной акустике, но и на том спасибо.

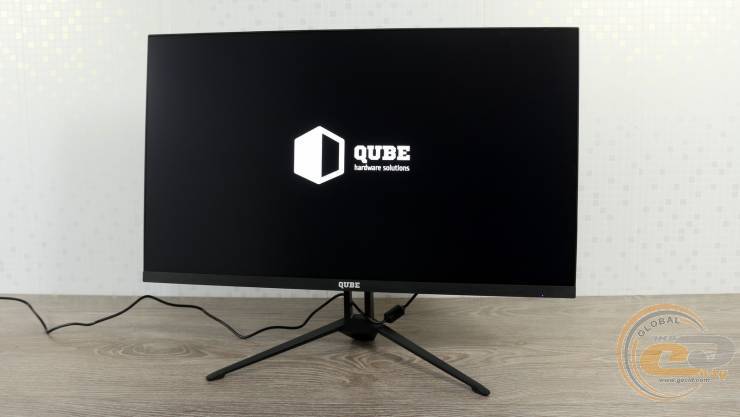

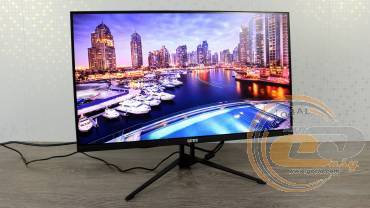

Что ж, поворачиваем к передней панели. Рамка слева, справа и сверху имеет небольшую толщину всего 6 мм.

Нижняя рамка традиционно толще – 17 мм к рабочей поверхности. Она помогает безошибочно идентифицировать изготовителя.

Но основной элемент расположен выше – плоская IPS-панель диагональю 23,8 дюйма. Традиционно для такого типа дисплеев черный цвет здесь выглядит действительно чёрным, воедино сливаясь с рамками по периметру. Привычное для такой диагонали разрешение Full HD до сих пор является наиболее распространенным. Это подтверждают 66,7% посреди юзеров Stream. Благодаря этому есть компромисс между четкостью картинки и нагрузкой на видеокарту.

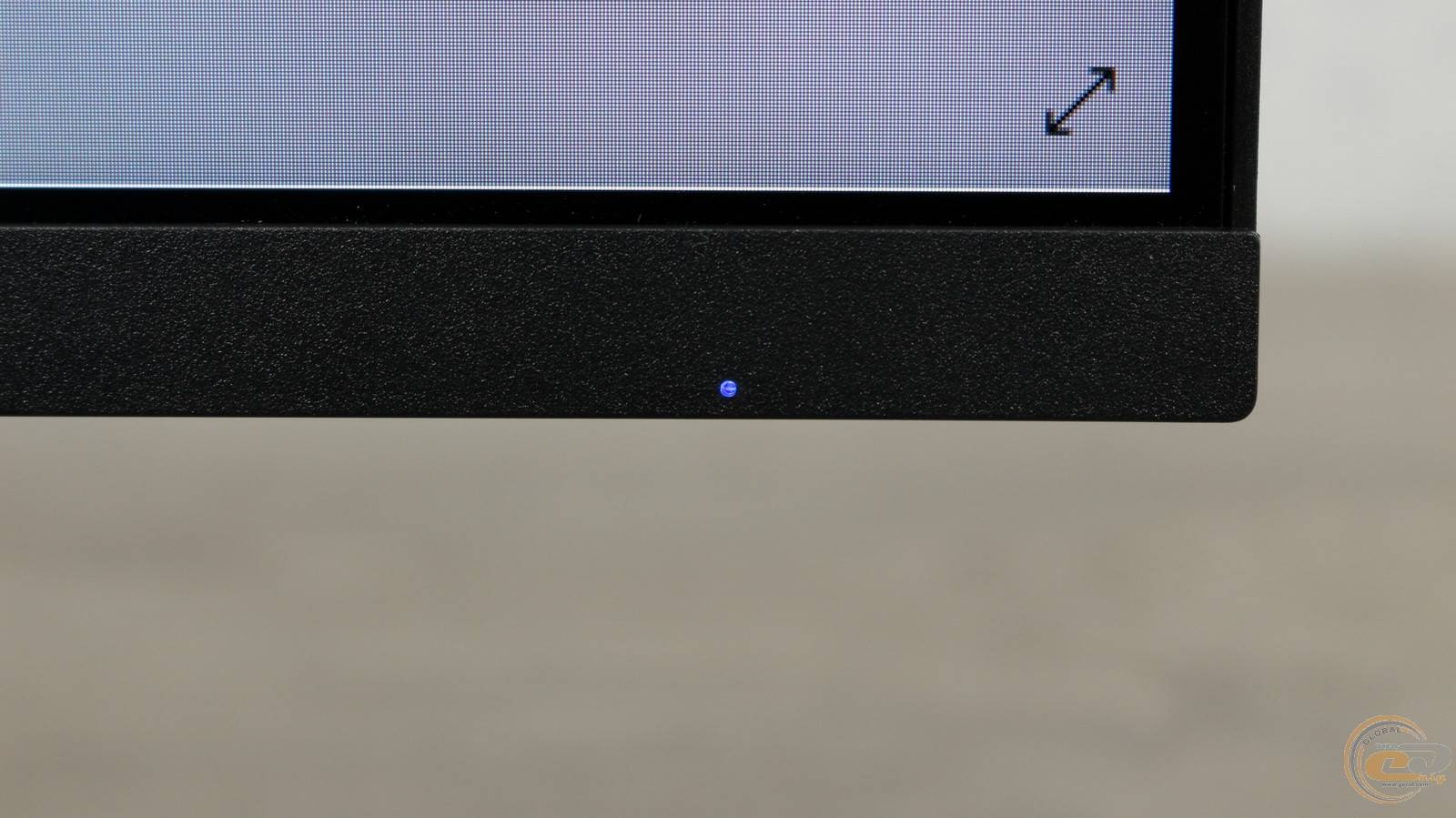

Ближе к правому нижнему углу расположился приятный сиреневый LED-индикатор работы монитора. Его отключение изготовителем не предусмотрено.

И это был последний элемент экстерьера, достойный нашего с вами внимания. Поэтому дальше переходим к особенностям экрана новинки.

Экранное меню

Меню настроек удобно тем, что некоторые параметры, такие как разрешение, частота развертки, активация FreeSync, значение яркости и контрастности постоянно отображаются сверху. Пять вкладок слева поместили все необходимые пункты, среди которых есть активация синего фильтра (2 значения) и синхронизации частоты кадров для видеокарт AMD. Украинские и российские локализации присутствуют.

Тестирование

С описанием методики исследования характеристик можно ознакомиться в соответствующем материале.

В дисплее заложено шесть профилей для разных видов занятий. Для удобства мы собрали их параметры в одной таблице:

Профили

Стандарт

Кино

Текст

Игра

FPS

RTS

Яркость белого поля, кд/м2

266,6

216

173,1

248,1

351,9

326,4

Яркость черного поля, кд/м2

0,2693

0,2188

0,1918

0,2182

0,3157

0,2933

Коэффициент контрастности

990:1

987:1

902:1

1137:1

1115:1

1113:1

Цветовая температура точки белого, K

8821

8814

8839

7968

8473

8471

Охват цветового диапазона sRGB, %

93,4

93,4

93,1

98

94,3

94,3

Охват цветового диапазона Adobe RGB, %

68,3

68,3

68,1

72

68,9

68,9

Объем цветового диапазона sRGB, %

104,4

104,1

103,6

109,3

105,4

105,2

Объем цветового диапазона Adobe RGB, %

72,0

71,7

71,4

75,3

72,6

72,5

Среднее отклонение dE*94 (∆E)

0,43

0,42

0,45

0,71

0,45

0,48

Максимальное отклонение dE*94 (∆E)

1,41

1,41

1,68

3,19

1,21

1,22

Средняя гамма

2,2

2,21

2,21

1,48

2,11

2,11

Энергопотребление, Вт

16

11

10

11

15

14

Обычная яркость монитора заявлена на уровне 250 кд/м2. В реальности же заявленному показателю соответствует только профиль "Стандарт". В других она находится в диапазоне от 173 до 352 кд/м2.

Статическая контрастность также отличается в разных профилях. Да, имеем значение от 987:1 до 1137:1 при заявленных 1000:1.

Если говорить о температуре точки белой, то в большинстве профилей она заметно превышает эталонный показатель 6500K и находится в диапазоне от 8000K до 8800K. Поэтому изображение выглядит более холодноватым.

Также следует отметить низкое энергопотребление монитора, что обусловлено сравнительно небольшой, как для 2022 года, диагональю – оно не превышает 16 Вт.

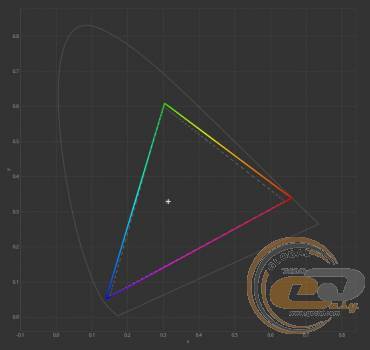

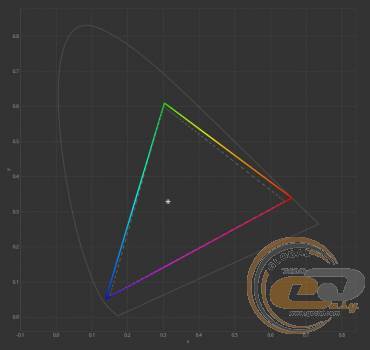

Цветовой охват

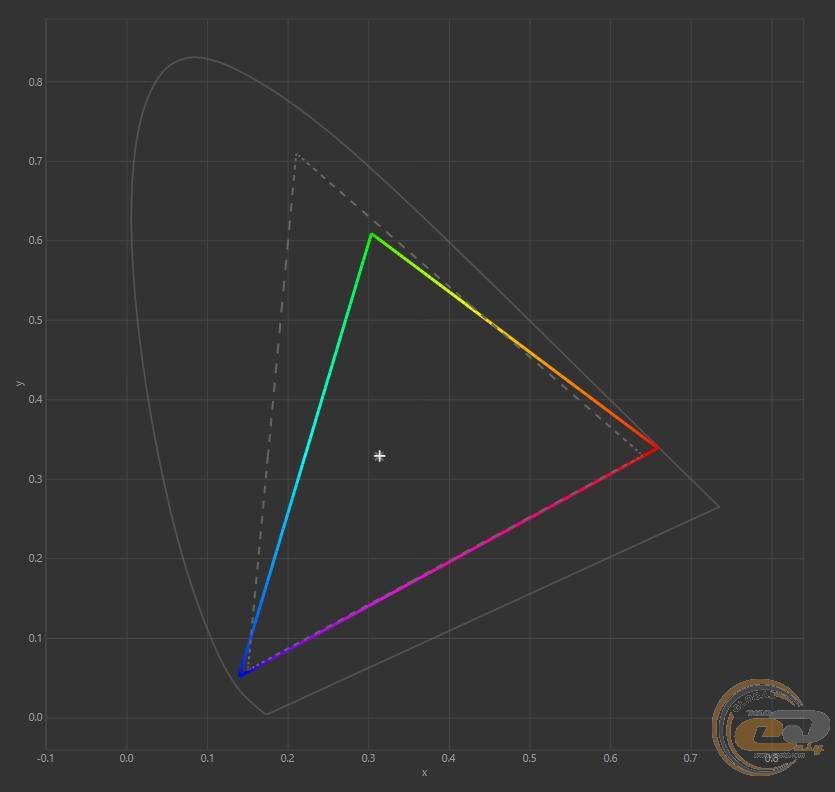

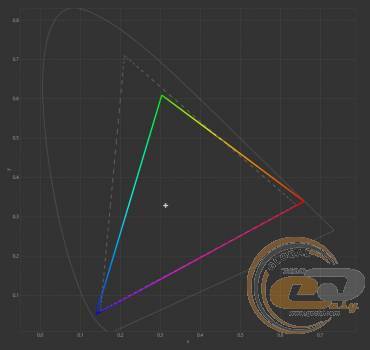

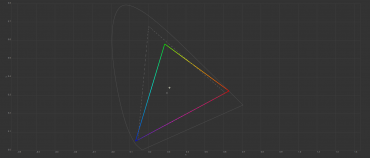

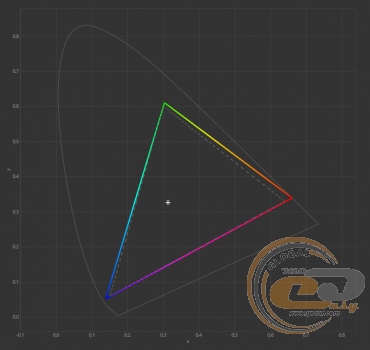

CIE-диаграммы профиля "Стандарт" для пространств sRGB и Adobe RGB



CIE-диаграммы профиля "Кино" для пространств sRGB и Adobe RGB



CIE-диаграммы профиля «Текст» для пространства sRGB и Adobe RGB



CIE-диаграммы профиля «Игра» для пространств sRGB и Adobe RGB



CIE-диаграммы профиля «FPS» для пространств sRGB и Adobe RGB



CIE-диаграммы профиля RTS для пространств sRGB и Adobe RGB

Для QUBE B24F75-IPS заявлено покрытие пространства sRGB на уровне 99%. Близкое значение мы получили в профиле "Игра" - 98%, в других же случаях этот показатель не опускался ниже 93%. Отметим, что полученные значения заметно выше 90% и 65% для sRGB и Adobe RGB соответственно, которые в свою очередь приемлемы для непрофессиональных решений.

На всех CIE-диаграммах пространства sRGB заметно перенасыщение в зоне салатовых, голубых и оранжевых оттенков.

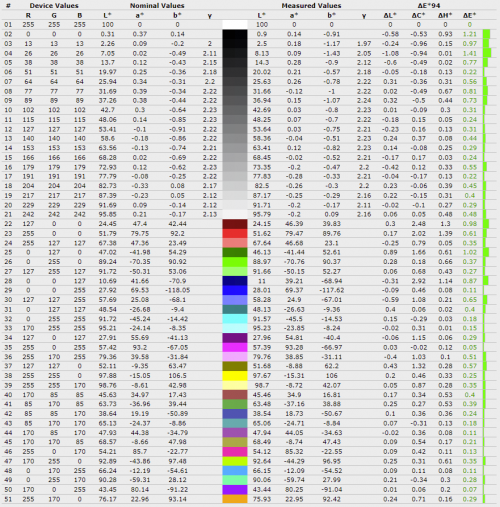

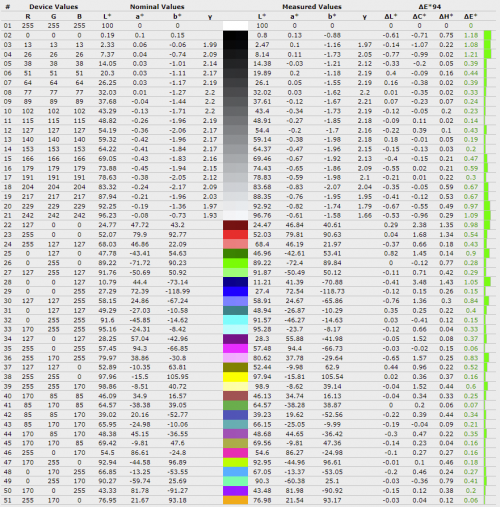

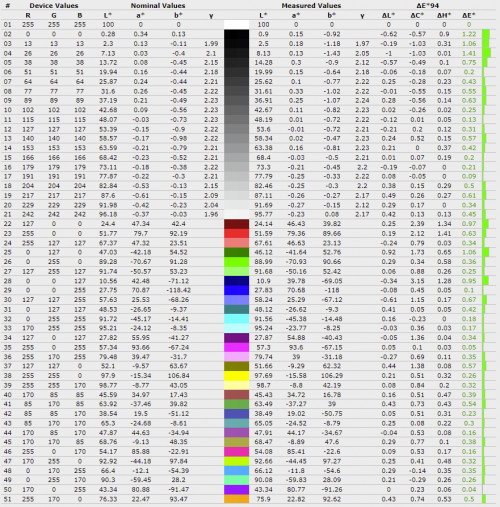

Точность передачи оттенков

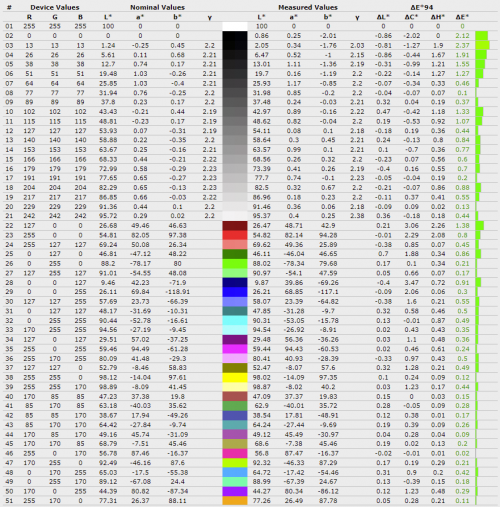

Диаграмма отклонения основных цветов и оттенков от эталонов профиля «Стандарт»

Диаграмма отклонения основных цветов и оттенков от эталонов профиля «Кино»

Диаграмма отклонения основных цветов и оттенков от эталонов профиля «Текст»

Диаграмма отклонения основных цветов и оттенков от эталонов профиля «Игра»

Диаграмма отклонения основных цветов и оттенков от эталонов профиля «FPS»

Диаграмма отклонения основных цветов и оттенков от эталонов профиля «RTS»

Если требуется высокая точность цветопередачи и оттенков, то максимальный показатель Delta E не должен превышать 4, а средний — 1,5. Радует, что это касается всех доступных профилей.

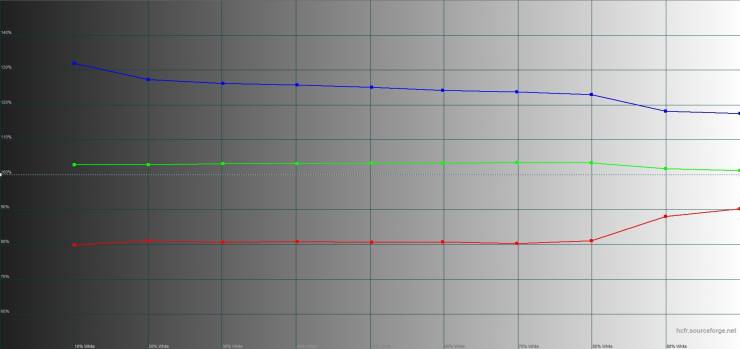

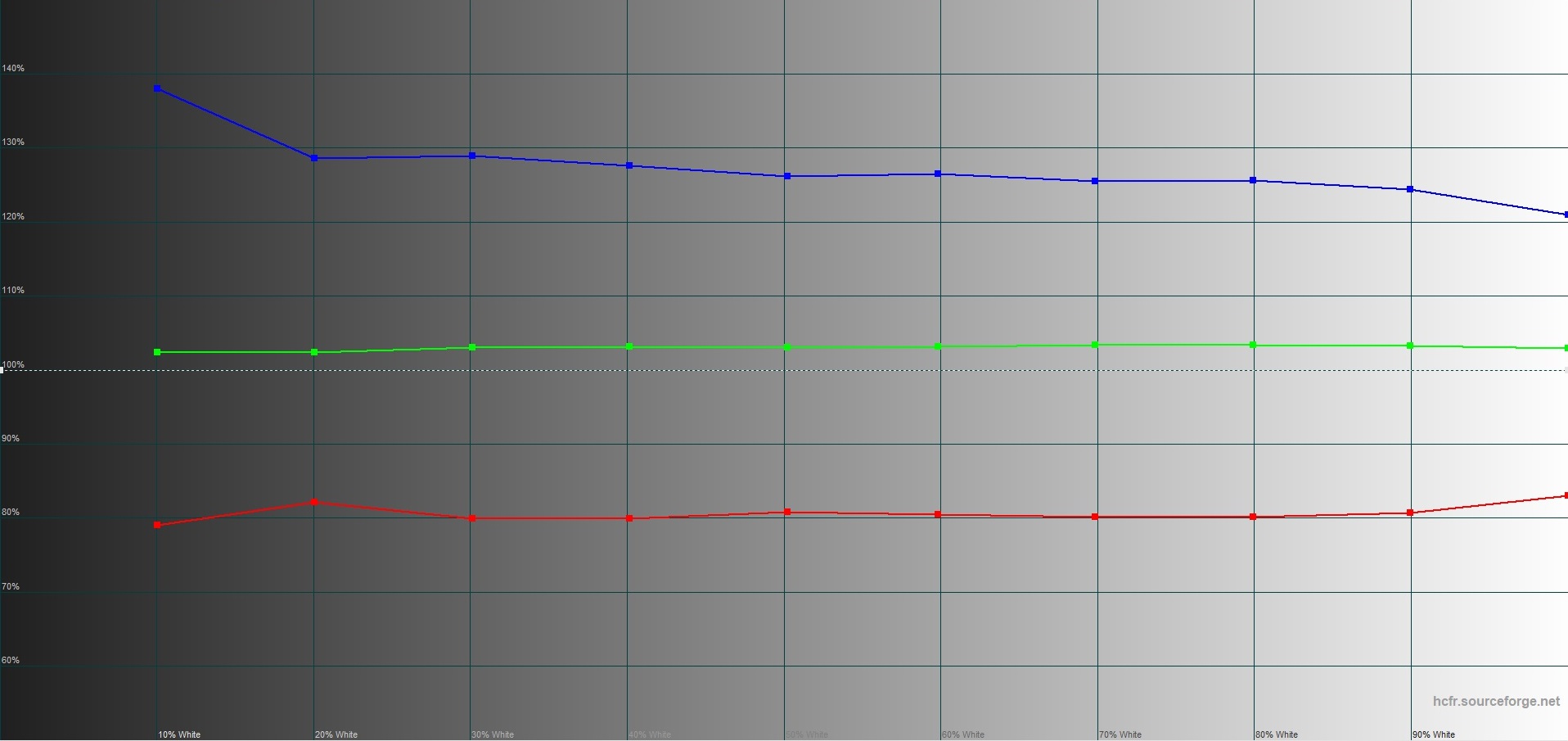

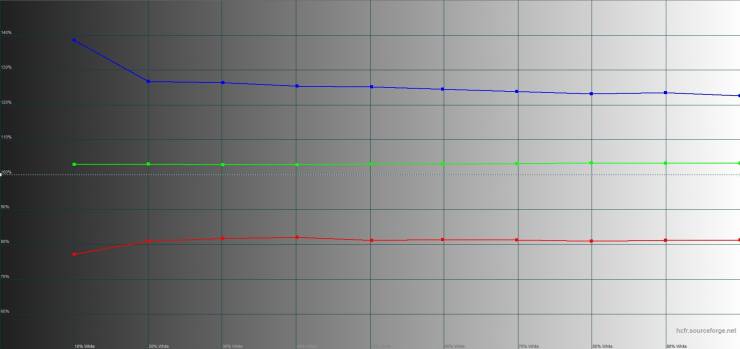

Уровни RGB

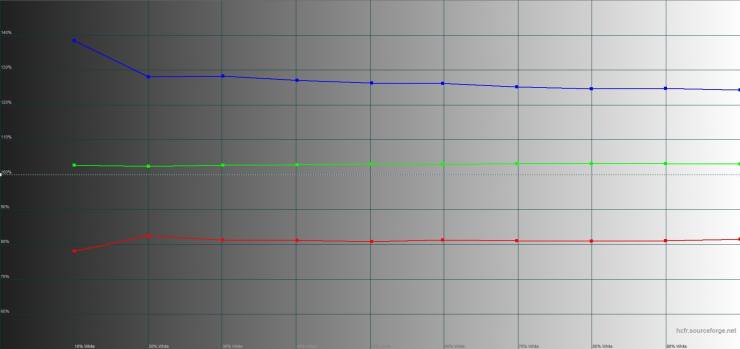

График уровней RGB профиля «Стандарт»

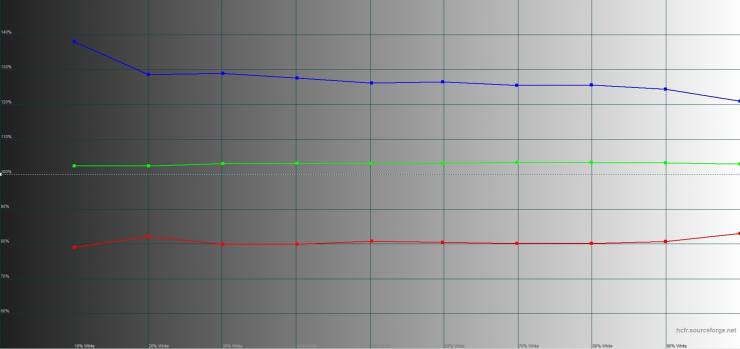

График уровней RGB профиля «Кино»

График уровней RGB профиля «Текст»

График уровней RGB профиля «Игра»

График уровней RGB профиля «FPS»

График уровней RGB профиля «RTS»

Лучшими в этом тесте считаются профили, в которых все три кривые находятся в диапазоне 100 ±10%. К сожалению, ни один из доступных режимов не вписался в нужные пределы: красная составляющая всюду занижена, а синяя завышена. В профиле "Игра" они немного ближе к эталону, но значительной разницы нет.

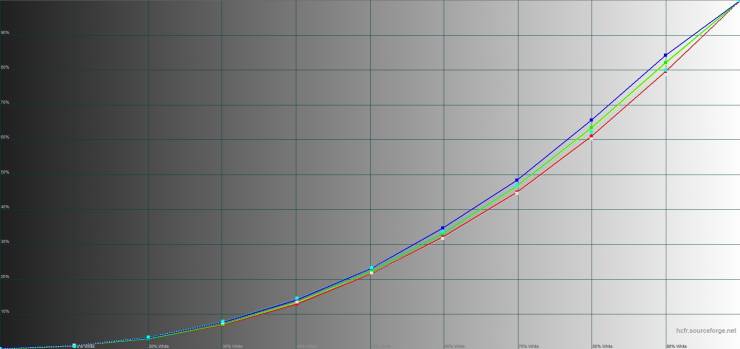

Гамма

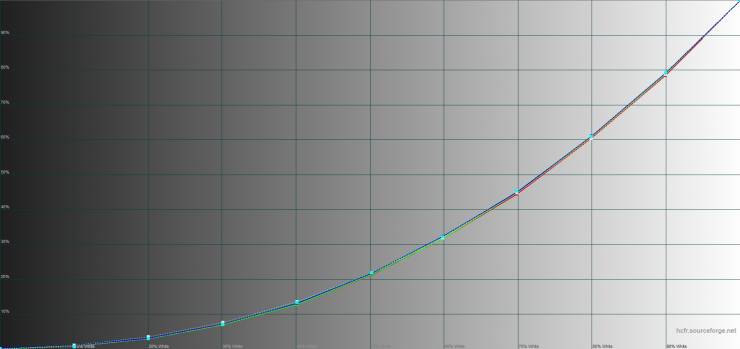

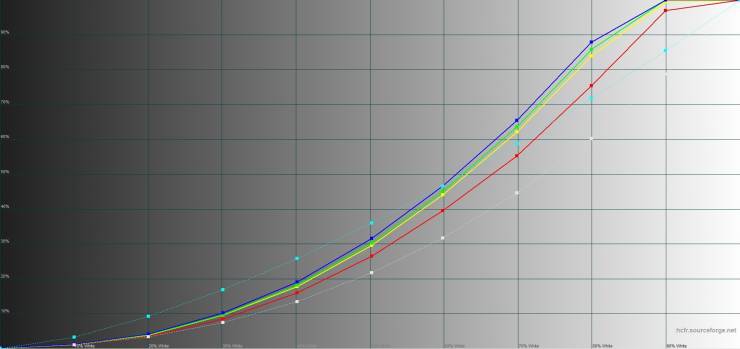

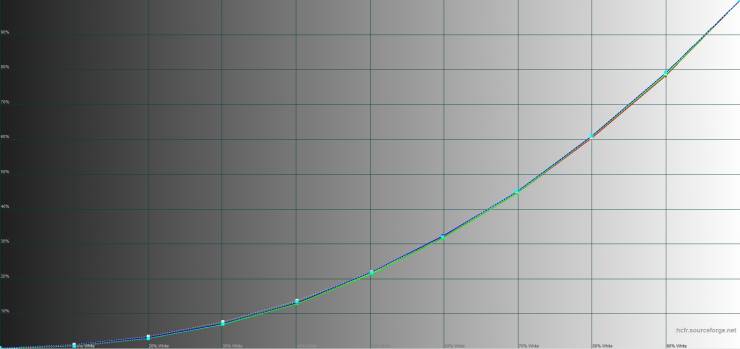

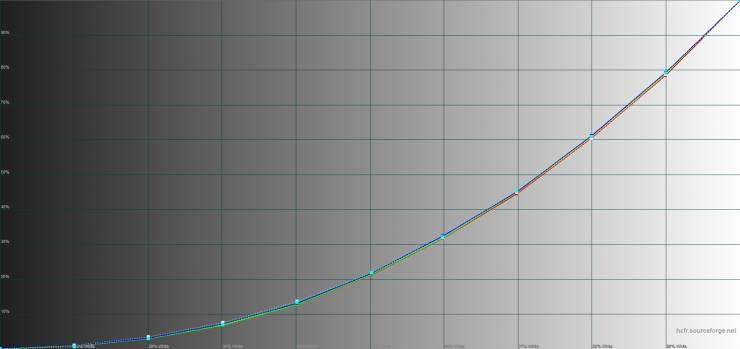

График гамма-кривых профиля «Стандарт»

График гамма-кривых профиля «Кино»

График гамма-кривых профиля «Текст»

График гамма-кривых профиля «Игра»

График гамма-кривых профиля «FPS»

График гамма-кривых профиля «RTS»

В трех первых профилях гамма-кривые практически накладываются на эталонную пунктирную линию. Можно не опасаться потери деталей на белых или чёрных участках сцены. У "FPS" и "RTS" отклонения несколько больше, а в профиле "Игра" и вовсе далеки от эталона.

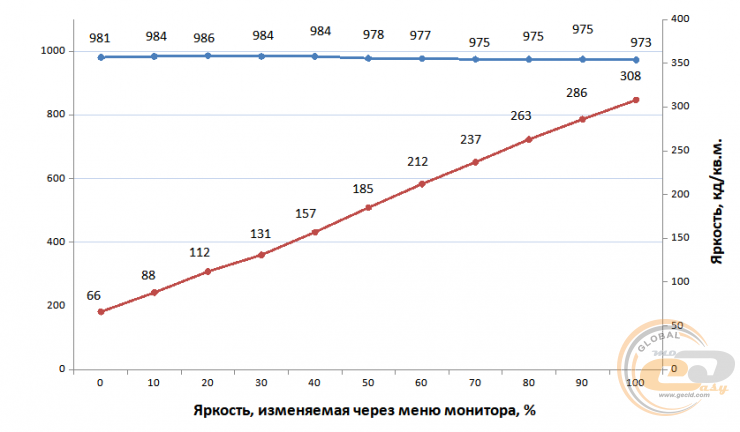

Стабильность контрастности и диапазон изменения яркости

Лучшие показатели показал профиль «Стандарт», поэтому дальнейшие исследования проводились на его основе.

Диапазон яркости составил от 66 до 308 кд/м2. Нижний предел будет слегка избыточным для игры в темное время суток, зато верхнего вполне хватит для солнечного дня.

Статическая контрастность находилась в пределах от 973:1 до 986:1. Этот показатель лишь немного не дотягивает до заявленного уровня в 1000:1, но и такого значения достаточно для получения сочных и насыщенных цветов.

Калибровка монитора

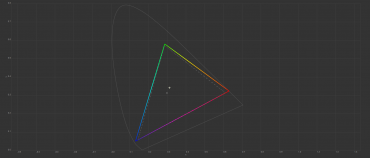

CIE-диаграммы откалиброванного профиля для пространства sRGB и Adobe RGB

Диаграмма отклонения основных цветов и оттенков от эталонов в откалиброванном профиле

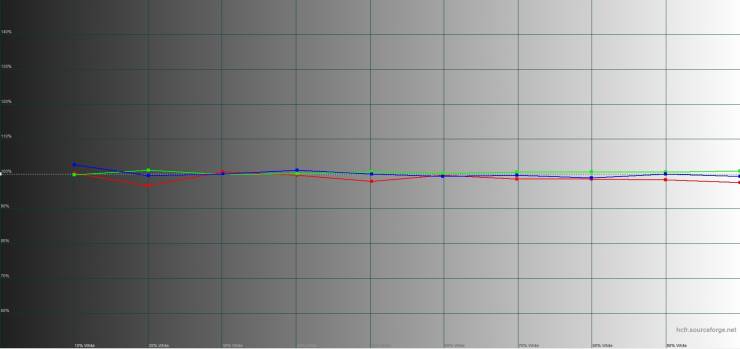

График уровней RGB откалиброванного профиля

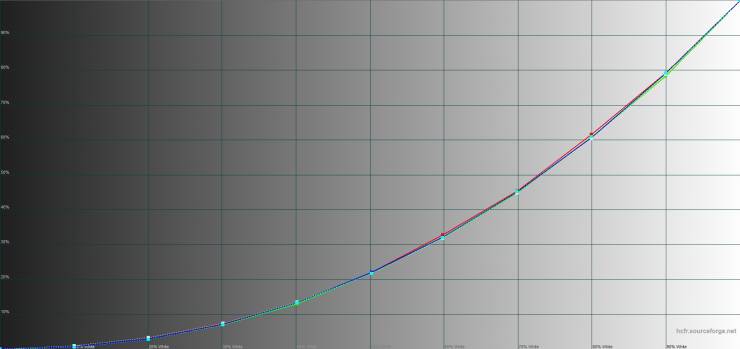

График гамма-кривых в откалиброванном профиле

Файл с параметрами калибровки доступен по этой ссылке. Полученные результаты до и после аппаратной калибровки сведены в таблицу:

Профиль

Стандарт

Калиброванный

Яркость белого поля, кд/м2

266,6

96,9

Яркость черного поля, кд/м2

0,2693

0,0923

Коэффициент контрастности

990:1

1049:1

Цветовая температура точки белого, К

8821

5719

Охват цветового диапазона sRGB, %

93,4

99,8

Охват цветового диапазона Adobe RGB, %

68,3

72,8

Объем цветового диапазона sRGB, %

104,4

109,5

Объем цветового диапазона Adobe RGB, %

72,0

75,5

Среднее отклонение dE*94 (∆E)

0,43

0,58

Максимальное отклонение dE*94 (∆E)

1,41

2,37

Средняя гамма

2,2

2,21

Энергопотребление, Вт

16

7

Главное достижение ручной калибровки – нормализация уровней RGB, которые можно увидеть на соответствующей диаграмме, а также определенное увеличение охвата и объема цветовых диапазонов. Благодаря этому теперь они лучше, чем в профиле "Игра", который был лидером по данным показателям. Да и температура точки белого стала ближе к эталону, хотя после калибровки она опустилась ниже желаемого уровня.

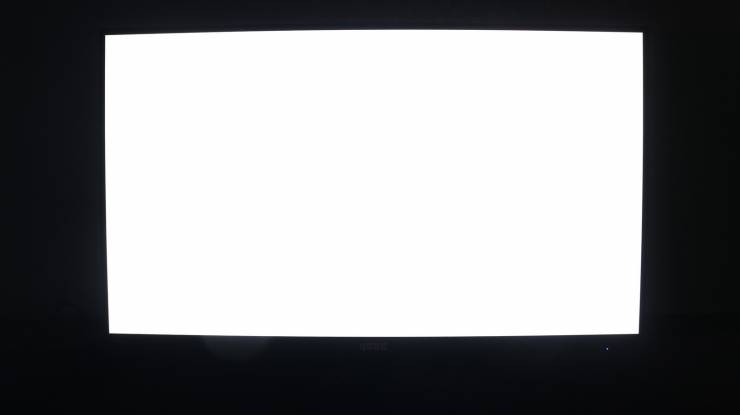

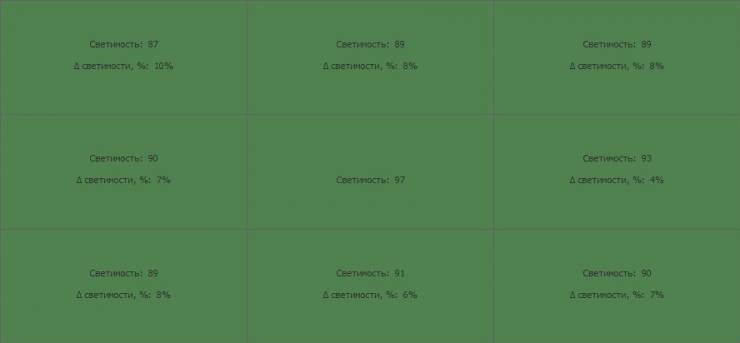

Равномерность подсветки экрана

Максимальное отклонение яркости по отношению к центральному участку достигает 28 кд/м2.

Тест с заливками на белом фоне прошел без проблем – свечение примерно равномерное. На черном же фоне заметны более светлые места, в том числе нижние углы. Но все в разумных пределах.

Скорость матрицы и ШИМ

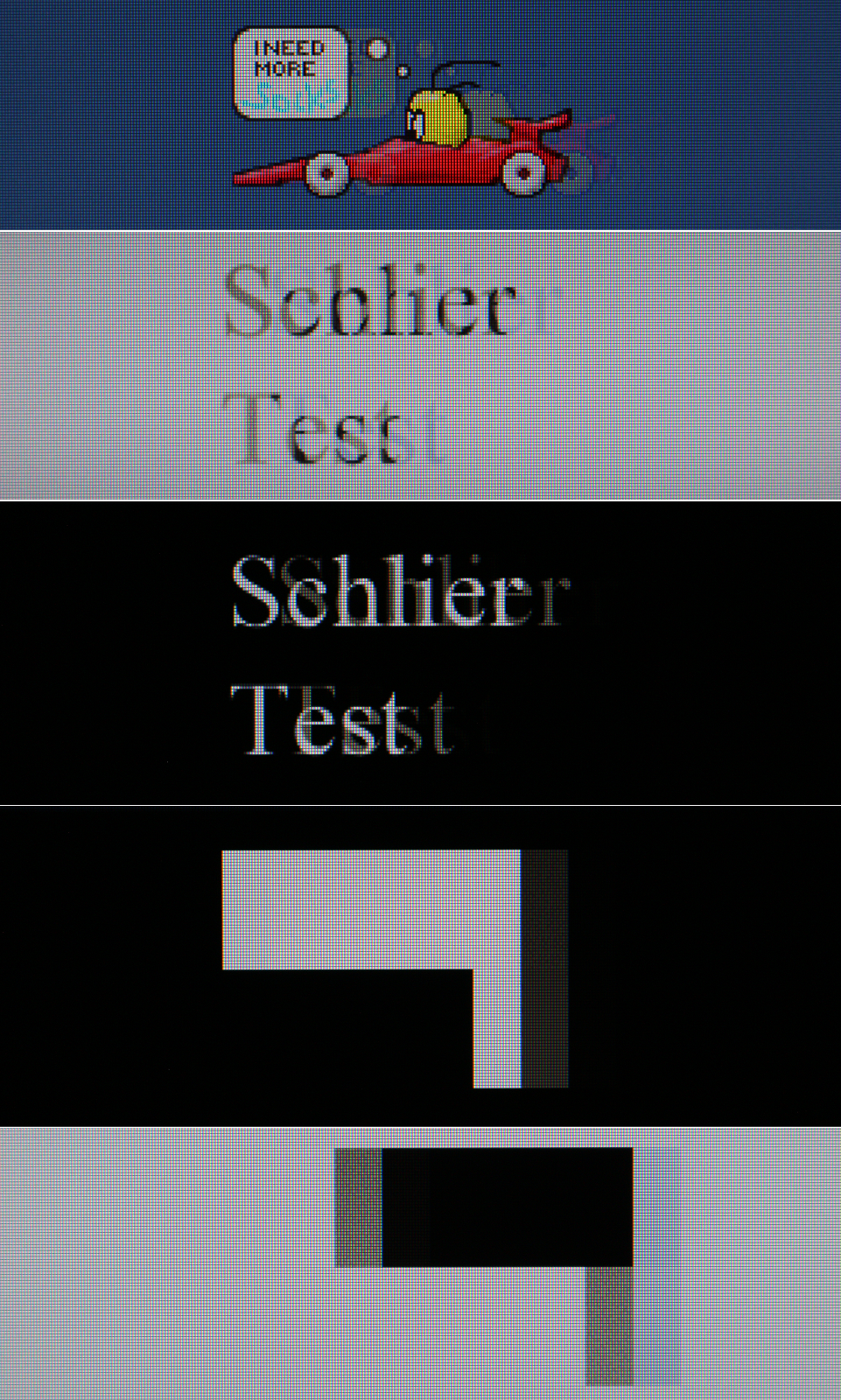

Скорость матрицы у QUBE B24F75-IPS указана на уровне 1 мс GtG. При тестировании камера смогла зафиксировать небольшие шлейфы от движущихся объектов, имевших место и у других моделей с близкими показателями. Напомним, артефакты в виде разрывов кадров должна устранить технология AMD FreeSync, а частота развертки здесь несколько выше обычной и равна 75 Гц.

Для комфорта глаз при длительных сессиях также была добавлена поддержка технологий Flicker Free и Low Blue Light. Первая устраняет видимое мерцание подсветки, а вторая снижает синюю составляющую.

Углы обзора

Широкие углы обзора – это норма для IPS-панелей. Монитор QUBE B24F75-IPS не стал исключением. При взгляде под острыми углами изображение становится темнее, но цвета при этом не искажаются и не инвертируются. Те, кто все еще работает по TN-панелям, обязательно оценят.

Итоги

Для тех, кто не предъявляет слишком высоких требований к монитору, но и не желает обходиться только базовыми опциями, QUBE B24F75-IPS должен прийтись по душе.

Да, есть IPS-панель и, как следствие, широкие углы обзора и хороший охват цветовых диапазонов sRGB и Adobe RGB. Вдобавок здесь несколько выше привычной частота (75 Гц) и довольно быстрая матрица (1 мс). Наряду с технологией AMD FreeSync это позволит улучшить игровой опыт. А Flicker Free и Low Blue Light помогут снизить усталость глаз при продолжительной работе.



Набор интерфейсов также не подвел – помимо более привычных в данном ценовом диапазоне HDMI и D-Sub нашлось место и для DisplayPort. Также производитель позаботился и о колонках, которые здесь традиционно больше для галочки. А вот портов USB нет, что и не удивительно, ведь перед нами устройство всего за 5000 грн. Учитывая такой ценник, монитор QUBE B24F75-IPS с трехлетней гарантией вполне можно рассматривать для покупки при желании получить относительно недорогое решение для разных режимов работы.

Достоинства:

  • современный безрамочный дизайн;
  • IPS-панель с широкими углами обзора;
  • высокая скорость реакции матрицы 1 мс;
  • хороший цветовой охват пространства sRGB и Adobe RGB;
  • простота использования экранного меню;
  • поддержка фильтра синего цвета и отсутствие мерцания подсветки;
  • поддержка технологии AMD FreeSync;
  • наличие широкого набора видеоинтерфейсов: D-Sub, HDMI, DisplayPort;
  • наличие крепежа Vesa 75х75 мм.

Особенности:

  • подставка позволяет наклонять экран.


Автор: Олесь Пахолок
Перевод: Лилия Масюк

Выражаем благодарность интернет-магазину Artline за предоставленный для тестирования монитор.
