Репортаж с CeBIT 2010: материнские платы GIGABYTE и интервью с Синклером Хсяо

Продолжаем проводить детальный анализ стендов крупнейших компаний, которые на CeBIT 2010 знакомили посетителей и журналистов с горячими новинками в своих модельных рядах, а также делились перспективами. На очереди стенды компании GIGABYTE, которые, в первую очередь, изобиловали материнскими платами.

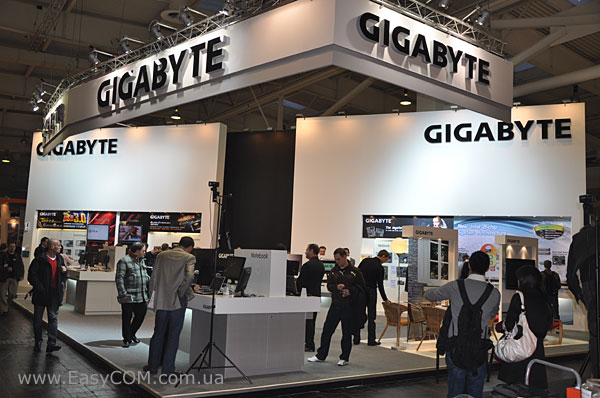

Представители компании ждали посетителей в Hall 17, E54, где и демонстрировали широкий ассортимент продукции – от корпусов и блоков питания до ноутбуков.

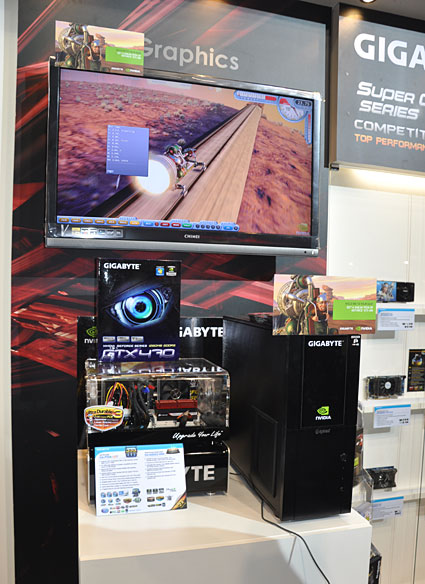

Здесь же демонстрировались возможности полноценных систем, которые собраны практически из всего от GIGABYTE, кроме процессора, оперативной памяти и жесткого диска. Например, на выше приведенном фото подтверждается высокий игровой потенциал «обновленной» системы из связки материнской платы GIGABYTE GA-P55A-UD7, нового флагманского решения на Intel P55 Express с поддержкой USB 3.0 и SATA3.0, и видеокарты GIGABYTE GV-N26SO-896I из серии Super Overclock, использующей заметно разогнанный графический процессор NVIDIA GeForce GTX 260, благодаря чему видеоускоритель работает на 25% быстрее, превосходя на 3% по производительности старшее решение на NVIDIA GeForce GTX 275 при номинальных частотах.

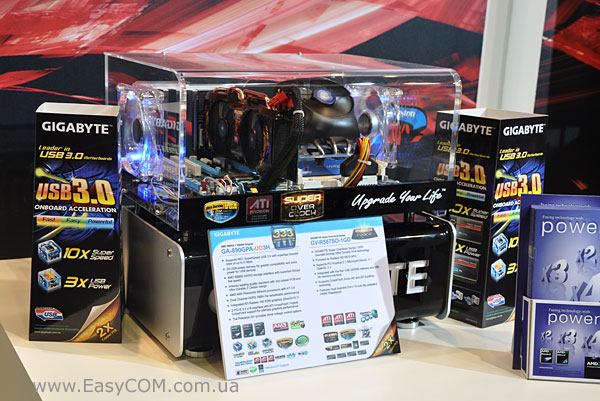

Немного больший интерес вызывала система на более новых компонентах: материнская плата GIGABYTE GA-890GPA-UD3H и GIGABYTE GV-R587SO-1GD. Материнская плата GIGABYTE GA-890GPA-UD3H является функциональным решением на новейшем чипсете AMD 890GX в комплекте с новым южным мостом AMD SB850. А видеокарта GIGABYTE GV-R587SO-1GD продолжает линейку решений серии Super Overclock, но уже используя новый графический процессор ATI Radeon HD 5870.

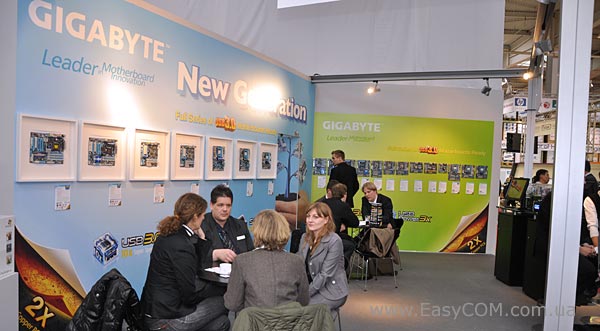

Но, все же, больше всего на стендах компании GIGABYTE уделялось внимания материнским платам, как новинкам с поддержкой USB 3.0, так и решениям на новых чипсетах, а также просто еще актуальным и обновленным медалям и основам для серверных платформ.

Проводником в мир материнских плат GIGABYTE стал Guido Stumpf.

Материнские платы для процессоров AMD

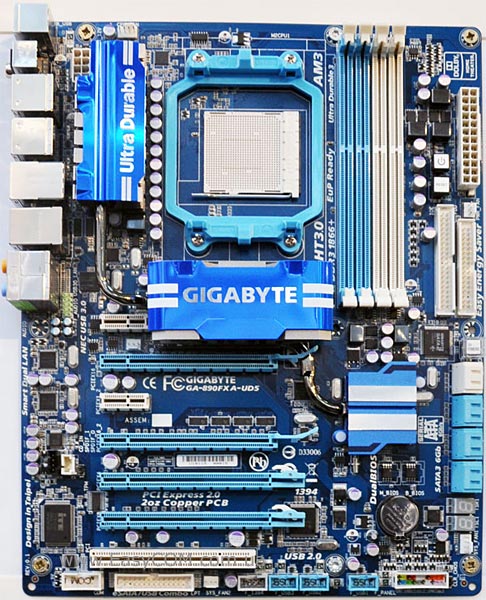

GIGABYTE GA-890FXA-UD5

В основу «топовой» материнской платы GIGABYTE GA-890FXA-UD5 лег новейший набор микросхем AMD 890FX с южным мостом AMD SB850. Эта палата изготовлена в форм-факторе ATX с учетом фирменной технологии Gigabyte Ultra Durable 3 и предназначена для поддержки процессоров AMD под Socket AM3. Материнская плата оборудована оригинальной системой пассивного охлаждения с использованием тепловых трубок. GIGABYTE GA-890FXA-UD5 располагает четырьмя 240-контактными DIMM-слотами для размещения модулей двухканальной оперативной памяти DDR3-1866+. Набор слотов расширения включает сразу четыре PCI Express x16 с поддержкой технологии ATI CrossFireX, пару PCI Express x1 и один PCI. Кроме того, для поддержки дисковой подсистемы имеются шесть портов SATA 3.0 и два порта SATA 2.0. Расширяют функционал гигабитный Ethernet-контроллер, а также аудиокодек, обеспечивающий вывод 7.1-канального звука HD Audio. Помимо всего прочего, новинка снабжена функцией DualBIOS (защита BIOS посредством использования двух микросхем) и поддерживает энергосберегающую технологию Easy Energy Saver.

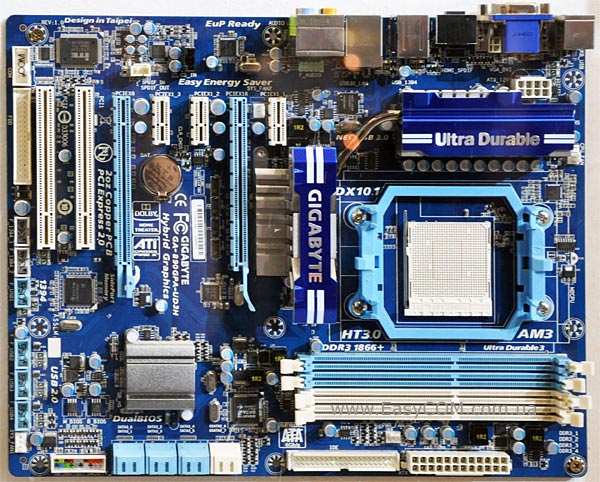

GIGABYTE GA-890GPA-UD3H

Позиционируемая как немного более доступная, GIGABYTE GA-890GPA-UD3H основана на новом наборе системной логики AMD 890GX в сочетании с южным мостом SB850. Плата выполнена в форм-факторе ATX с применением технологии Ultra Durable 3, которая подразумевает удвоенную толщину медных проводников в слоях питания и заземления с целью улучшения охлаждения и повышения стабильности работы. Плата разработана для поддержки процессоров AMD Phenom II и Athlon II под Socket AM3. На GIGABYTE GA-890GPA-UD3H реализованы четыре слота для установки модулей памяти стандарта DDR3 с частотой свыше 1866 МГц в двухканальном режиме суммарной емкостью до 16 ГБ. Встроенное графическое ядро ATI Radeon HD 4290 обеспечивает поддержку DirectX 10.1 и будет иметь повышенную производительность благодаря использованию встроенной видеопамяти SidePort стандарта DDR3 объемом 128 МБ. Для поддержки плат расширения предназначены два слота PCI Express x16 2.0, работающие в режимах х16 + х8 и обеспечивающие поддержку технологий ATI CrossFireX и Hybrid CrossFireX, а также три слота PCI Express x1 и два слота PCI.

Благодаря южному мосту AMD SB850 плата GIGABYTE GA-890GPA-UD3H поддерживает шесть портов SATA 3.0 с возможностью создания RAID-массивов уровней 0, 1, 5, 10 и JBOD. Кроме того, вследствие использования дополнительного контроллера на этой системной плате имеются еще два порта SATA 2.0 с поддержкой RAID-массивов 0, 1 и JBOD, а также один порт IDE, позволяющий подключать до двух накопителей. Для подключения периферии южный мост поддерживает четырнадцать портов USB 2.0, а благодаря наличию контроллера NEC D720200F1 на GIGABYTE GA-890GPA-UD3H есть еще два порта USB 3.0. Но, несмотря на наличие скоростных портов USB, на плате реализовано и три порта IEEE 1394a. Данное решение содержит интегрированный 7.1-канальный звуковой кодек Realtek ALC892, обладающий поддержкой Dolby Home Theater, и гигабитный сетевой Ethernet-контроллер. Для подключения монитора предлагается использовать видеовыходы D-Sub, DVI-D и HDMI.

GIGABYTE GA-880GMA-UD2H

Была представлена и одна из первых плат на чипсете AMD 880G - GIGABYTE GA-880GMA-UD2H. Такое решение, благодаря использованию недорогого и функционального чипсета, а также компактным размерам (форм-фактор MicroATX), должно стать хорошей основой для мультимедийной системы на основе процессоров AMD Phenom II и Athlon II под Socket AM3. Четыре разъема для оперативной памяти DDR3 с поддержкой частоты 1866+ МГц и двухканального режима позволят расширить банки памяти до 16 ГБ. Для простейших 3D-игр и приложений, а также воспроизведения видео высокой четкости, будет достаточно встроенной графической подсистемы на основе ядра ATI Radeon HD 4250, которое имеет поддержку DirectX 10.1. Если возникнет желание ускорить видеосистему, то на GIGABYTE GA-880GMA-UD2H реализованы два слота PCI-E 2.0 x16, что обеспечивает также поддержку технологий Hybrid CrossFireX и ATI CrossFireX, хотя для последней слоты расположены слишком близко, не позволяя использовать в паре действительно мощные решения. Кроме пары слотов PCI-E 2.0 x16, для расширения возможностей на плате реализованы по одному PCI-E x1 и PCI.

Благодаря использованию SB850 плата поддерживает 5 полноценных разъемов SATA 3.0 и один вынесенный на интерфейсную панель eSATA, причем их все можно объединять в RAID-массивы уровней 0, 1, 5, 10 и JBOD. И так немалое число портов USB дополняют еще два USB 3.0, которые реализованы на дополнительном контроллере от NEC. Не забыты и владельцы устройств с интерфейсом FireWire. А для вывода изображения можно будет воспользоваться интерфейсами D-Sub, DVI-D и HDMI.

GIGABYTE GA-870A-UD3

Менее мультимедийным решением будет плата GIGABYTE GA-870A-UD3 на чипсете AMD 870, который заменит популярный AMD 770, использующийся для построения недорогих и функциональных материнских плат для рабочих и игровых систем. К особенностям этой платы можно отнести наличие двух слотов PCI Express x16 с возможностью организации конфигурации ATI CrossFireX, поддержку интерфейса SATA 3.0, благодаря AMD SB850, и USB 3.0, благодаря контроллеру NEC. На функциональную интерфейсную панель вынесено 10 портов USB, два порта eSATA, оптический и коаксиальный SPDIF, оба варианта интерфейса IEEE 1394. Также на плате реализована технология Precision ОV, которая обеспечивает более точный контроль напряжения в системе и поможет любителям разгона добиться стабильности на более высоких тактовых частотах.

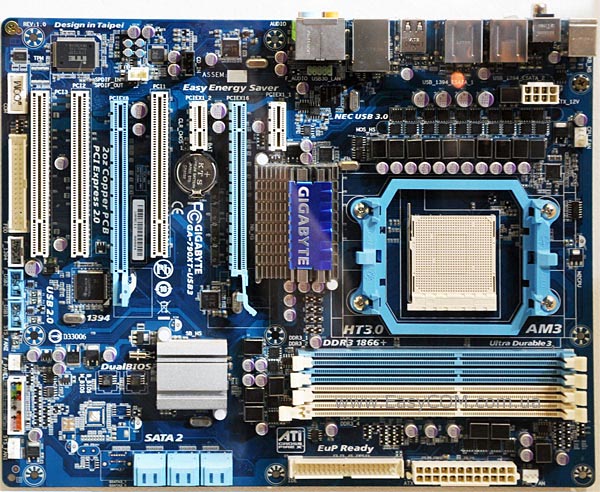

GIGABYTE GA-790XT-USB3

Кроме решений на новых чипсетах, были представлены и обновленные материнские платы, для которых, в подавляющем большинстве случаев, наиболее важной особенностью стала поддержка USB 3.0. Так, была представлена плата GIGABYTE GA-790XT-USB3 на связке AMD 790X + SB750 для поддержки процессоров AMD под Socket AM3. Кроме наиболее очевидных особенностей, таких как исполнение по технологии Ultra Durable 3, поддержка GIGABYTE DualBIOS, реализация 3x USB Power Boost, улучшение энергоэффективности благодаря Easy Energy Saver и даже соответствие требованиям Евросоюза ErP (Energy-related Products), данное решение поддерживает пару портов SuperSpeed USB 3.0 благодаря контроллеру от NEC, а также благодаря двум слотам PCI-E 2.0 x16 позволяет организовать мощную конфигурацию ATI CrossFireX. При этом GIGABYTE GA-790XT-USB3 имеет достаточный набор слотов расширения, которые грамотно почередованы, а на интерфейсной панели можно обнаружить все наиболее нужные порты. Интересно отметить, что для GIGABYTE GA-790XT-USB3 используется печатная плата от более мощного решения, что обуславливает наличие пустых посадочных мест под чипы и разъемы, а также отсутствие радиатора на элементах стабилизатора питания. Хотя наличие 8-контактного разъема ATX12V питания процессора и поддержка Precision ОV позволяют надеяться на хороший оверклокерский потенциал.

GIGABYTE GA-MA78LMT-US2H rev. 1.3

На стенде компании GIGABYTE были представлены решения и для нетребовательных поклонников процессоров компании AMD. Так акцентировалось внимание на плате GIGABYTE GA-MA78LMT-US2H rev. 1.3, которая основана на чипсетной связке AMD 760G + SB710, но направлена на поддержку процессоров под Socket AM3, включая ожидаемые шестиядерные модели. Плата рассчитана на установку оперативной памяти DDR3 в двухканальном режиме с частотой более 1666 МГц (в режиме разгона). Однако плата выполнена с соблюдением норм Ultra Durable 3 Classic, что подразумевает использование твердотельных конденсаторов только в стабилизаторе питания процессора, который выполнен по 4+1-фазной схеме и использует 8-контактный разъем питания ATX12V. К счастью плата не лишилась поддержки Dual BIOS и Easy Energy Saver – отвечает требованиям Евросоюза ErP (Energy-related Products). Данное решение отличается наличием встроенного графического ядра ATI Radeon HD 3000, обеспечивающего поддержку DirectX 10.0. Для вывода изображения на монитор владелец может использовать аналоговый VGA или цифровые интерфейсы HDMI и DVI, пригодные для воспроизведения Full HD 1080 Blu-Ray с HDCP. В случае необходимости увеличения производительности видеосистемы можно воспользоваться слотом PCI-E 2.0 x16. Также расширить функциональность системы можно будет при помощи одного разъема PCI-E x1 и пары слотов PCI. За поддержку дисковой подсистемы отвечает южный мост SB710, позволяющий подключить до шести накопителей с интерфейсом SATA 2.0 (5 внутренних разъемов и один внешний eSATA) с возможностью организации RAID-массивов уровней 0, 1, 10 и JBOD, а также один порт IDE с возможностью подключения двух устройств. Подключение различной периферии обеспечивают 12 портов USB, которые пополам разделены на внутренние и внешние. Несмотря на бюджетность решения, встроенный 8-канальный кодек High Definition Audio поддерживает оптический выход SPDIF. Однако плата оборудована комбинированным портом PS/2 и лишена поддержки интерфейса FireWire, хотя место под необходимый контроллер на текстолите предусмотрено.

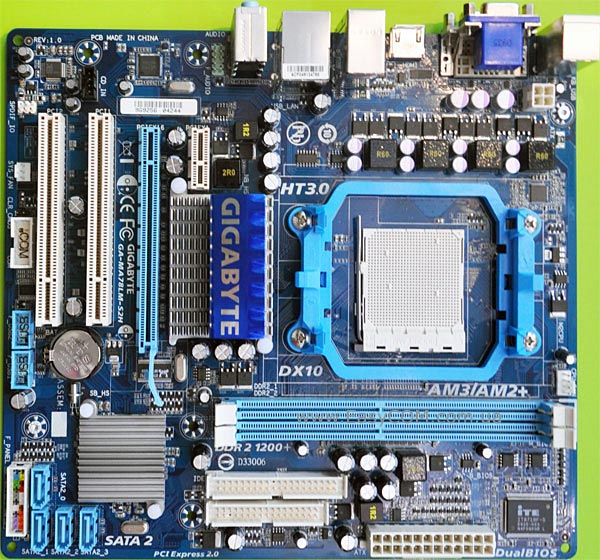

GIGABYTE GA-MA78LM-S2H

Еще более простым и доступным решением является плата GIGABYTE GA-MA78LM-S2H обновленная до rev. 1.3 на все той же связке AMD 760G + SB710, но уже для поддержки разъема Socket AM2+. Соответственно в эту плату можно устанавливать память стандарта DDR2 с частотой до 1200 МГц и более. Данное решение отличается более простой схемой питания процессора (3+1 фазы и 4-контактный разъем ATX12V), наличием только двух разъемом DIMM для модулей памяти, реализацией только четырех разъемов SATA 2.0 из шести возможных, поддержкой только 5.1-канальных аналоговых аудиосистем. Однако на плате используется 7.1-канальный аудиокодек Realtek ALC888B, полноценно функционирующий только при использовании разъема HDMI или использовании внутреннего выхода SPDIF. Также на плате изменена формула распределения разъемов USB – 8 выведены на интерфейсную панель и 4 реализованы в виде внутренних «колодок». Как видим, материнская плата GIGABYTE GA-MA78LM-S2H rev. 1.3 не позволит собрать «топовую» систему и не сможет стать интересным решением для любителей разгона, но вполне сможет обеспечить потребности рядового экономного потребителя, особенно если учесть наличие на интерфейсной панели всех актуальных видеовыходов и достаточное количество портов USB.

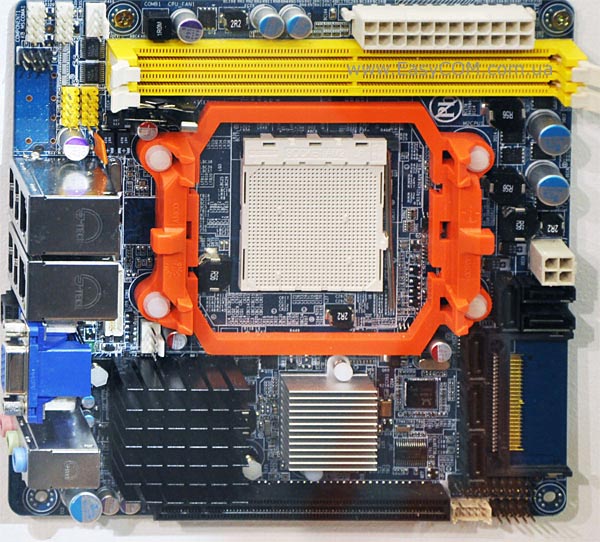

GIGABYTE GA-2AIEV3-RH

Для возможности создания компактных рабочих или развлекательных систем на основе процессоров AMD с разъемами AM2/AM2+/AM3 была представлена материнская плата форм-фактора Mini-ITX GIGABYTE GA-2AIEV3-RH на чипсетной связке AMD 780E (Mahogany) + AMD SB700. Она получила встроенную графику ATI Radeon HD 3300, которая имеет поддержку Direct X 10.0 и аппаратную возможность декодирования HD-видео. Материнская плата работает с памятью DDR2-800, имеет качественную звуковую систему с 106dB SNR на основе HD аудиокодека Realtek ALC889, оборудована двумя сетевыми портами на Dual Broadcom BCM5764M GbE. Интересной особенностью платы является наличие разъема для флэш-карты CompactFlash, которую можно использовать в качестве SSD-накопителя. Из интерфейсных разъемов можно отметить наличие здесь выхода HDMI 1.3b с поддержкой HDCP и разрешений 480p, 720p, 1080i и 1080p.

Материнская плата с процессором VIA

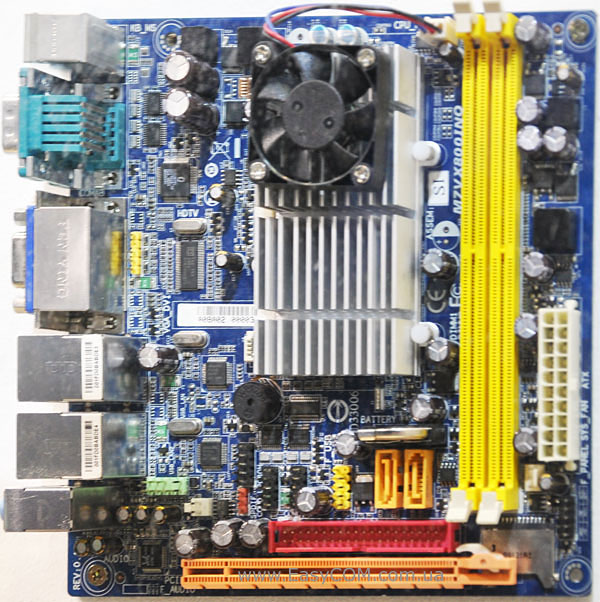

GIGABYTE M7VX800INQ

На стенде компании присутствовала и материнская плата GIGABYTE M7VX800INQ типоразмера Mini-ITX, в основе которой лежит процессор VIA C7-M, работающий на частоте 1,8 ГГц. Разработана эта плата на основе чипсета VIA VX800 с тепловыделением не более 5 Вт. Плата поддерживает до 4 ГБ памяти DDR2 на частоте 667 МГц. За обработку видео отвечает встроенный адаптер VIA Chrome 9 HC3, поддерживающий DirectX 9.0, используя до 256 МБ системной памяти и работающий на частоте 250 МГц. Декодер VIA Chromotion ускоряет декодирование видео в форматах MPEG-2, MPEG-4, WMV9, VC1 и DivX, но не обеспечивает возможности просмотра видео высокой четкости. Расширить возможности платы можно благодаря слоту PCIe x16, правда стоит отметить, что физически к нему подведено только 4 линии PCI Express. Дисковую подсистему можно организовать на двух разъемах SATA 2.0 и одном порте IDE. Для подключения периферии можно использовать 6 портов USB 2.0, четыре из которых выведены на интерфейсную панель и два реализованы в виде внутренней «колодки». Плата также оснащена двумя сетевыми интерфейсами RJ45: на основе гигабитного контроллера VIA VT81110D и FastEthernet Realtek RTL8102E. Для обработки звука используется 5.1-канальный HD аудио кодек Realtek ALC662.

Материнские платы для процессоров Intel

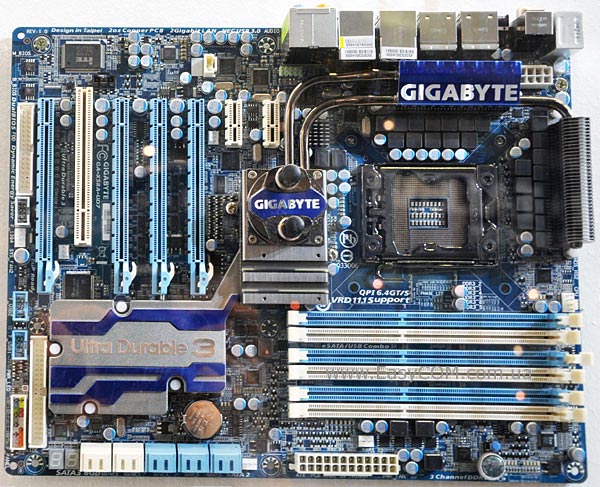

GIGABYTE GA-X58A-UD7

Материнская плата GIGABYTE GA-X58A-UD7 является флагманом всей линейки материнских плат для процессоров Intel. Она основана на старшей системной логике Intel X58 Express с процессорным разъемом Socket 1366 и поддерживает 6-ядерные процессоры Intel Core i7 нового поколения, которые выполнены по 32-нм техпроцессу. Собственно, обзор GIGABYTE GA-X58A-UD7 можно найти у нас на сайте. В функциональном плане материнская плата GIGABYTE GA-X58A-UD7 полностью соответствует роли флагмана. Она имеет четыре слота PCIE x16 и позволяет создавать двух- и трехвидеоускорительные системы по технологии ATI CrossFireX и NVIDIA SLI в конфигурации x16+x16 или x16+x8+x8. На материнской плате GIGABYTE GA-X58A-UD7 имеется шесть слотов памяти DDR3-2100+ с поддержкой трехканального режима. Поддержка нового интерфейса USB 3.0 реализована при помощи контроллера USB 3.0 NEC D720200F1, а поддержка двух портов SATA 3.0 реализована посредством Marvell 9128.

Для охлаждения системной логики на GIGABYTE GA-X58A-UD7 используется водяная и воздушная система охлаждения Hybrid Silent-Pipe 2, которая целиком не показана на стенде. Схема же питания процессора очень мощная, она имеет 24 фазы питания и поддержку стандарта VRD 11.1. К другим особенностям материнской платы GIGABYTE GA-X58A-UD7 можно отнести два гигабитных LAN- адаптера и наличие высококачественного аудиокодека ALC889 HD с отношением сигнал-шум 108дБ и поддержкой формата Blu-ray.

GIGABYTE GA-X58A-UD5

Материнская плата GIGABYTE GA-X58A-UD5 на чипсете Intel X58 с процессорным разъемом Socket 1366 отличается от флагманской модели упрощенной системой охлаждения и наличием 12-фазной схемы питания процессора. Во всем остальном материнские платы GIGABYTE GA-X58A-UD7 и GIGABYTE GA-X58A-UD5 идентичны.

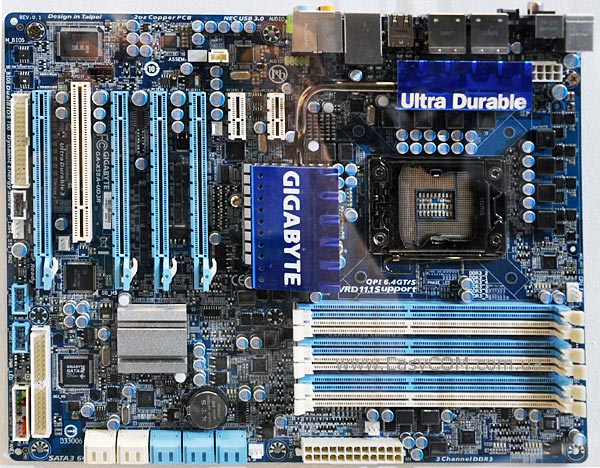

GIGABYTE GA-X58A-UD3R

На материнской плате GIGABYTE GA-X58A-UD3R используется еще более простая система охлаждения системной логики и уже только 8-фазная схема питания процессора. Также, в отличие от двух предыдущих моделей, на GIGABYTE GA-X58A-UD3R установлен всего лишь один LAN-контроллер, отсутствуют кнопки включения и индикатор POST-кодов. В остальном эти решения функционально схожи, даже разводка самой платы мало чем отличается.

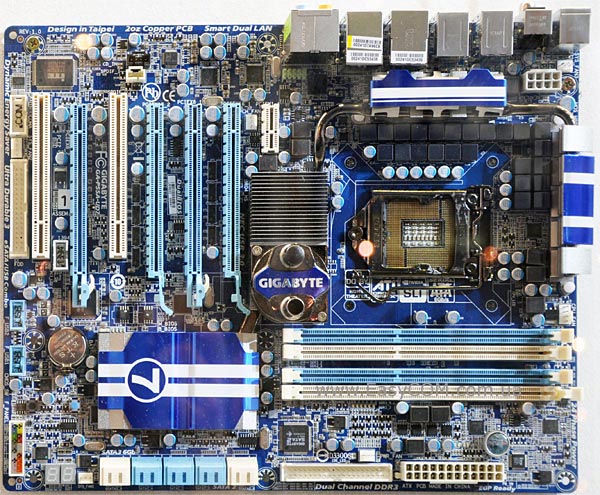

GIGABYTE GA-P55A-UD7

Флагманом линейки материнских плат на системной логике Intel P55 Express с процессорным разъемом Socket 1156 является модель GIGABYTE GA-P55A-UD7. Она поддерживает процессоры Intel Core i7/ Core i5/ Core i3 и двухканальную работу модулей памяти DDR3 2600+. Для питания процессора на материнской плате используется мощная 8-фазная схема питания с 24-мя дросселями.

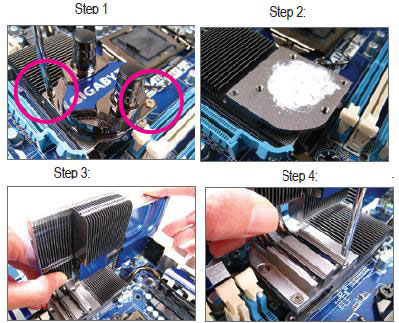

Для охлаждения системной логики на GIGABYTE GA-P55A-UD7 используется комбинированная система охлаждения Hybrid Silent-Pipe 2, позволяющая использовать на выбор водяное или воздушное охлаждение. Горловина из двух патрубков выполнена съемной, поэтому ее можно заменить на большой пассивный кулер.

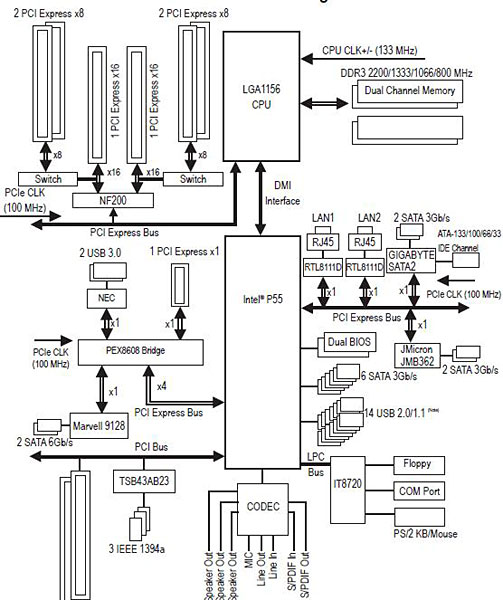

Архитектурное построение у материнской платы GIGABYTE GA-P55A-UD7 очень необычное. Ранее компания NVIDIA использовала мост NVIDIA NF200 для преобразования линий стандарта PCIe 1.1в линии PCIe 2.0. На материнской плате GIGABYTE GA-P55A-UD7 для него предполагается выполнять обратную функцию, получать из 16 линий PCIe 2.0, которые имеет процессор, 32 линии стандарта PCIe 1.1 в конфигурации х16+х16 или в конфигурации х16+x8+x8. Таким образом, эта материнская плата GIGABYTE GA-P55A-UD7 поддерживает объединение двух или трех видеоускорителей при помощи технологии CrossFireX или SLI.

Рассматривая архитектуру материнской платы, можно заметить, что контроллер NEC D720200F1 для поддержки нового интерфейса USB 3.0 и контроллер SATA3 Marvell SE9128 подключаются к южному мосту через мост PEX8608, который позволяет управлять количеством линий PCI Express. Из остальных функциональных возможностей материнской платы GIGABYTE GA-P55A-UD7 можно выделить наличие двух сетевых контроллеров, двух дополнительных SATA 2.0 контроллеров GIGABYTE SATA 2 и JMicron JMB362, а также наличие двух гигабитных LAN-адаптеров и высококачественного аудиокодека Realtek ALC889.

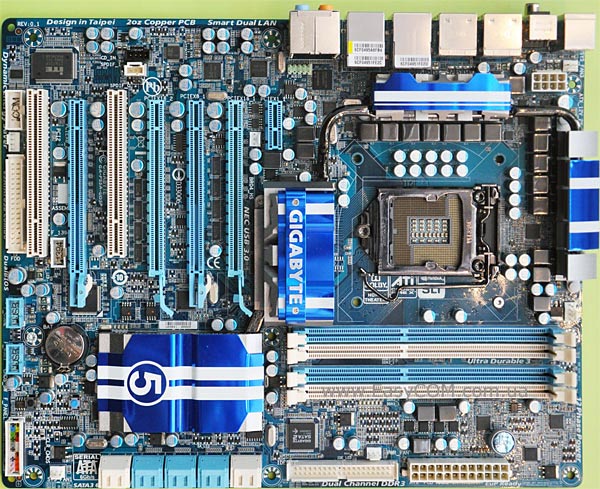

GIGABYTE GA-P55A-UD5P

Материнская плата GIGABYTE GA-P55A-UD5P это совсем новая модель, представленная на CeBIT 2010. Она имеет подобную GIGABYTE GA-P55A-UD7 компоновку, но поставляется с другой системой охлаждения, которая также довольно габаритная, но не позволяет использовать воду, как ранее. Кроме того, на этой плате используется менее мощная схема питания процессора - 12+3 фазы, и на ней не хватает индикатора POST кодов. В остальном GIGABYTE GA-P55A-UD5P фактически не отличается от флагмана.

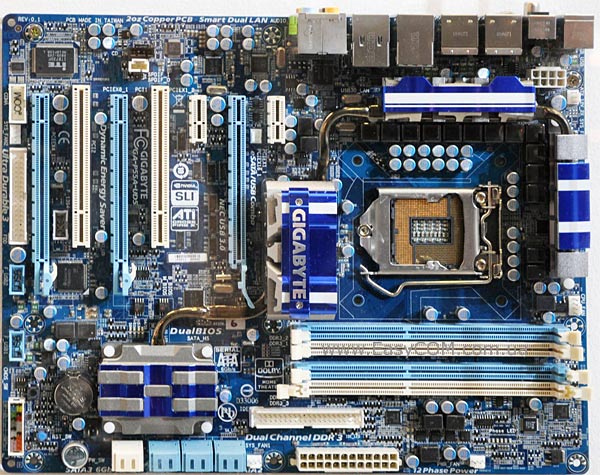

GIGABYTE GA-P55A-UD5

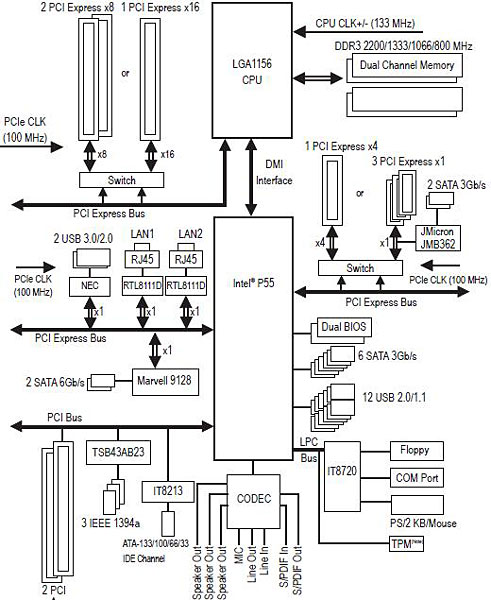

Материнская плата GIGABYTE GA-P55A-UD5, несмотря на отсутствие всего лишь одного индекса «P», имеет уже другое архитектурное строение, хотя системы охлаждения и питания процессора те же, что и на GIGABYTE GA-P55A-UD5P.

Отличия же заключается в отсутствии на GIGABYTE GA-P55A-UD5 моста NVIDIA NF200, из-за чего она позволяет объединять лишь два видеоускорителя по технологиям ATI CrossFireX и NVIDIA SLI, а также в отсутствии моста PEX8608. По этой причине два сетевых контролера, а также контроллеры SATA 3.0 и USB 3.0, подключаются каждый через одну отдельную линию PCI Express. Также интересно выглядит работа слотов. В случае если на материнскую плату предполагается становить карту расширения на 4 линии PCI Express, то остальные слоты PCIE x1 и дополнительный контроллер SATA 2 должны бездействовать.

GIGABYTE GA-P55A-UD3P

Материнская плата GIGABYTE GA-P55A-UD3P по сравнению с GIGABYTE GA-P55A-UD5 в функциональном плане значительно отличается. Во-первых материнские платы серии UD3 не позволяют разделять 16 линий процессора PCI Express 2.0, поэтому на них можно лишь объединять два видеоускорителя по технологии ATI CrossFireX в режиме х16+х4. Для пользователей, которых менее всего интересует построение многовидеоускорительных систем, но они не прочь заняться разгоном, материнской платы GIGABYTE GA-P55A-UD3P будет более, чем достаточно. Это решение оснащается достаточно мощным узлом питания, который выполнен по 6+1-фазной схеме, и имеет весь необходимый для современного компьютера функционал. Среди достоинств можно найти контроллеры SATA 3.0 и USB 3.0, а также качественный звуковой кодек Realtek ALC889.

GIGABYTE GA-P55A-UD3

Материнская плата GIGABYTE GA-P55A-UD3 имеет схожую с GIGABYTE GA-P55A-UD3P компоновку и в функциональном плане фактически не отличается. Но из-за использования более простой схемы питания это решение менее рассчитано на оверклокинг.

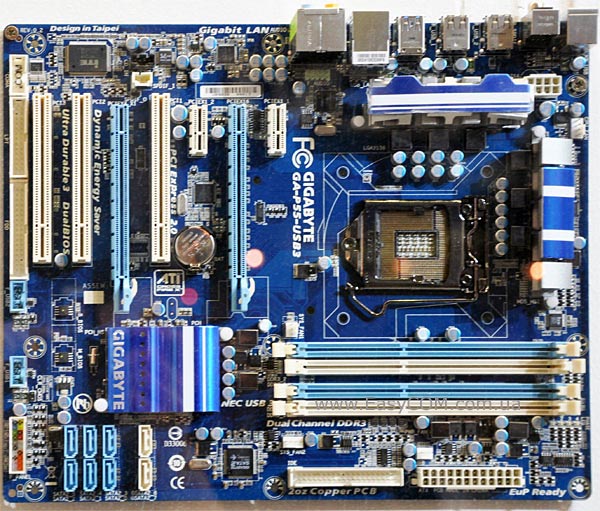

GIGABYTE GA-P55-USB3

В отличие от GIGABYTE GA-P55A-UD3 материнская плата GIGABYTE GA-P55-USB3 не имеет контроллера SATA 3.0 и контроллера FireWire, к тому же она оснащается менее качественной звуковой подсистемой основанной на кодеке Realtek ALC888, зато имеет контроллер USB 3.0, что видно даже по названию.

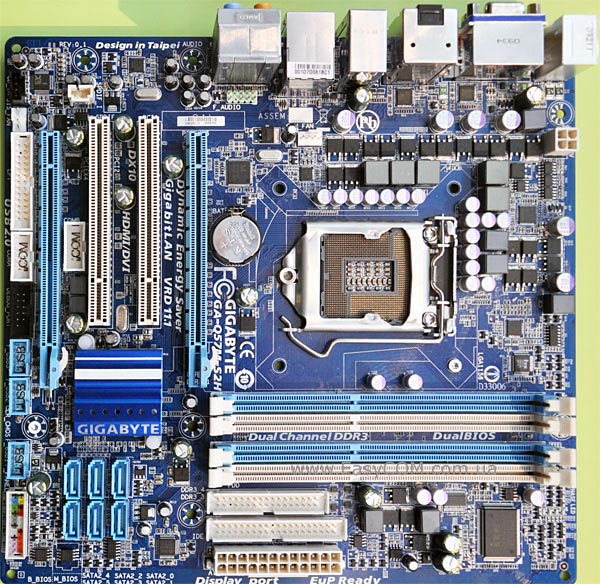

GIGABYTE GA-Q57M-S2H

Единственным решением на системной логике Intel Q57 Express под Socket LGA1156 в ассортименте компании GIGABYTE является плата GIGABYTE GA-Q57M-S2H. Эта модель в большей степени рассчитана для рабочих систем, поэтому поддержки USB 3.0 или SATA 3.0 она не имеет. На GIGABYTE GA-Q57M-S2H используется довольно простой стабилизатор питания процессора, обычные конденсаторы с жидким электролитом и более простой звуковой кодек Realtek ALC888B.

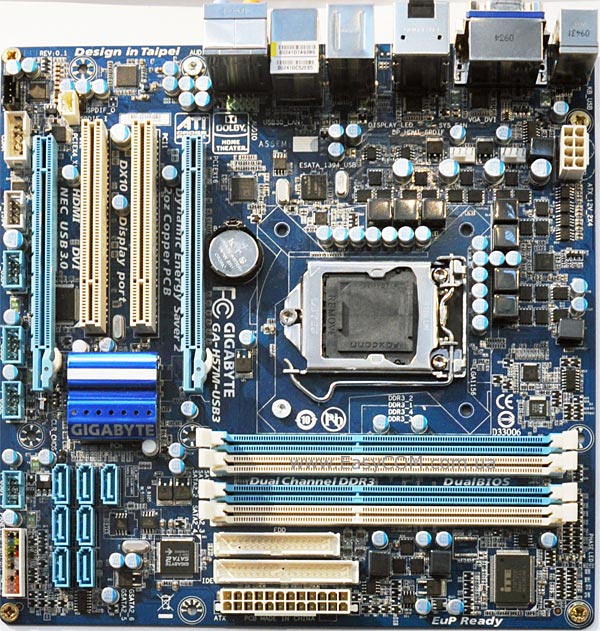

GIGABYTE GA-H57M-USB3

И на системной логике Intel H57 у компании GIGABYTE есть только одно решение –  GIGABYTE GA-H57M-USB3. Эта модель выполнена в форм-факторе MicroATX. Несмотря на это возможности у нее достаточно большие. Поддержки SATA 3.0 нет, но есть контроллеры USB 3.0 и IEEE 1394a. В отличие от моделей на системной логике Intel H55 Express эта материнская плата имеет поддержку SATA RAID 0, RAID 1, RAID 5, и RAID 10. Также GIGABYTE GA-H57M-USB3 поддерживает технологию ATI CrossFireX в режиме x16+x4 и имеет качественный звуковой кодек Realtek ALC889.

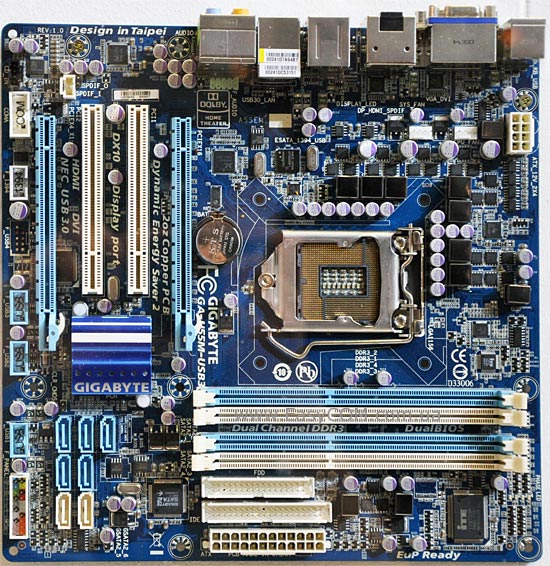

GIGABYTE GA-H55M-USB3

Материнская плата GIGABYTE GA-H55M-USB3 почти один в один повторяет GIGABYTE GA-H57M-USB3, за исключением того, что она основана на системной логике Intel H55. И по этой причине GIGABYTE GA-H55M-USB3 не имеет поддержки SATA RAID 0, RAID 1, RAID 5, и RAID 10.

GIGABYTE GA-H55M-USB3L

Модель GIGABYTE GA-H55M-USB3L является порядком упрощенным, по сравнению с GIGABYTE GA-H55M-USB3, решением. На ней есть всего два слота для оперативной памяти и используется более простая схема питания процессора. Материнская плата GIGABYTE GA-H55M-USB3L не поддерживает технологию Ultra Durable 3 поэтому основная масса конденсаторов на ней простые с жидким электролитом, полимерные установлены лишь в узел питания процессора. Также на этой плате можно заметить отсутствие контроллера IEEE 1394a и дополнительных контроллеров SATA, зато есть поддержка нового интерфейса USB 3.0.

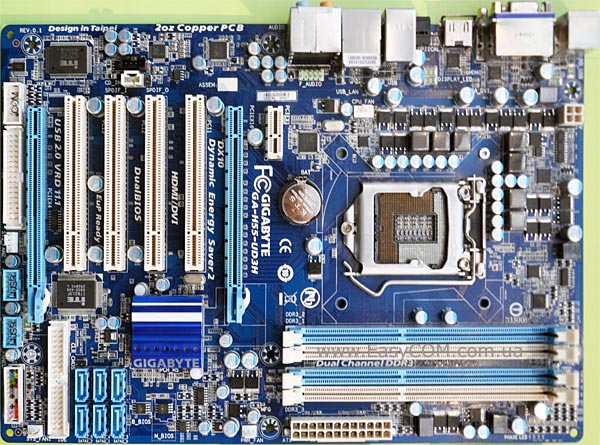

GIGABYTE GA-H55-UD3H

Материнские платы на системной логике Intel H55 Express в форм-факторе ATX являются менее популярными, но для тех пользователей, которым, все таки, необходимы хорошие возможности расширения, предназначается материнская плата GIGABYTE GA-H55-UD3H. Данная модель в меньшей степени позиционируется для разгона, так как на ней используется достаточно простой стабилизатор питания, но, тем не менее, она соответствует технологии Ultra Durable 3 Classic, что обуславливает использование печатной платы с 2-унциевыми медными слоями и полимерных конденсаторов. Примечательно, что, несмотря на массовый класс платы, для звуковой подсистемы использован высококачественный Realtek ALC889.

GIGABYTE GA-H55M-S2H

Достаточно «урезанный» вид имеет материнская плата GIGABYTE GA-H55M-S2H, на которой установлено лишь два слота для оперативной памяти. Поддержки новых интерфейсов здесь нет, так же, как и нет поддержки технологии Ultra Durable 3. Но благодаря более низкой стоимости и в целом довольно хорошему исполнению, плюс наличию всех трех типов видеоразъемов, из нее может выйти неплохая основа для мультимедийной системы. Заметим, что в качестве звукового кодека используется Realtek ALC888B.

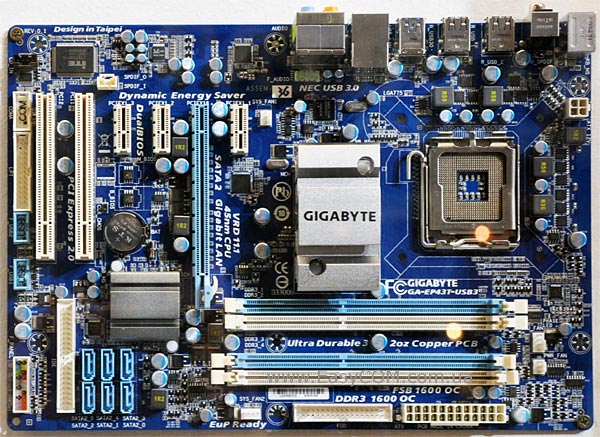

GIGABYTE GA-EP43T-USB3

Для уходящих постепенно процессоров под Socket LGA775 на стенде GIGABYTE также кое-что нашлось с поддержкой нового интерфейса USB 3.0. Так, на системной логике Intel P43/ICH10 была продемонстрирована одна модель GIGABYTE GA-EP43T-USB3 с поддержкой памяти DDR3 1600+. Само по себе это решение довольно простое, никаких огромных радиаторов, мощной схемы питания и разных дополнительных контроллеров на нем нет.

GIGABYTE GA-G41MT-ES2L

На решениях с более простой системной логикой Intel G41/ICH7 поддержки новых интерфейсов замечено не было. Например, материнская плата для офисных ПК GIGABYTE GA-G41MT-ES2L поддерживает память DDR3 с частотой до 1333 МГц в режиме разгона. Оснащена она очень простой 3-фазной схемой питания процессора, электролитическими конденсаторами и только двумя слотами для памяти.

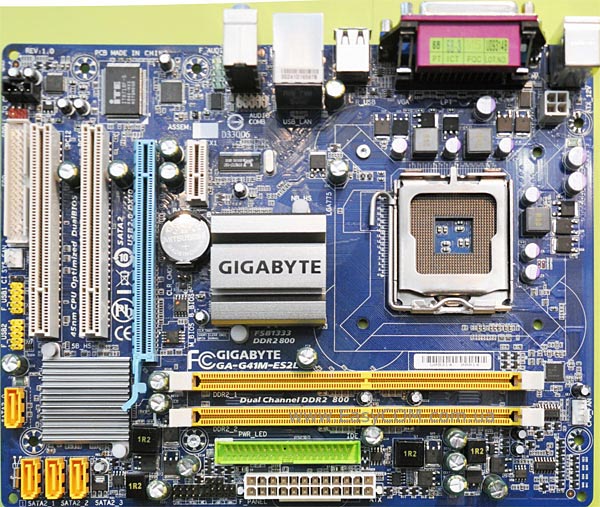

GIGABYTE GA-G41M-ES2L

Модель GIGABYTE GA-G41M-ES2L функционально фактически идентична предыдущей GIGABYTE GA-G41MT-ES2L, за исключением того, что она поддерживает память DDR2-1066.

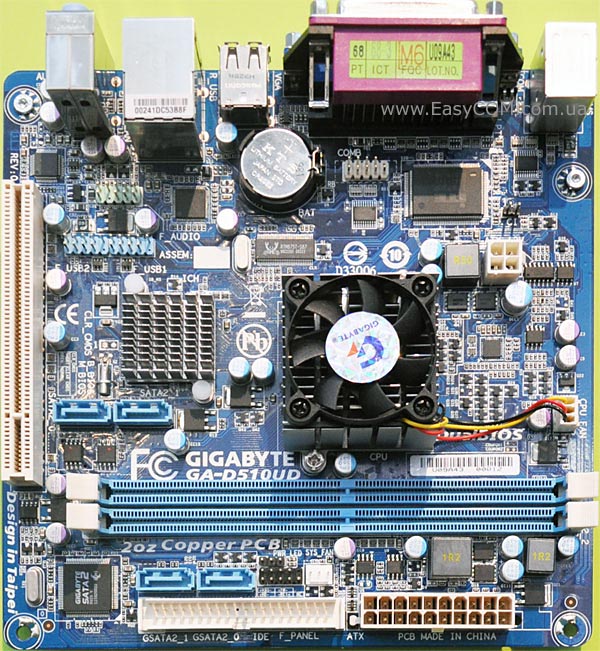

GIGABYTE GC-D510UD

Бюджетный класс компактных решений был представлен GIGABYTE GC-D510UD форм-фактора Mini-ITX с двухъядерным процессором нового поколения Intel Atom D510. Новая модель основана на системной логике Intel NM10 и использует встроенное в процессор графическое ядро, которое поддерживает DirectX 9.0. Система GIGABYTE GC-D510UD имеет четыре порта SATA и два слота для памяти, чего в большинстве случаев должно быть достаточно. Для охлаждения процессора используется небольшой радиатор с вентилятором, что должно повысить надежность системы.

GIGABYTE LNM1AI

Другим очень компактным решением, показанным на стенде GIGABYTE, стала материнская плата GIGABYTE LNM1AI со встроенным процессором второго поколения Intel Atom D410 и системной логике Intel NM10. Эта модель имеет поддержку памяти DDR2 объемом до 4 ГБ. В отличие от предыдущей модели она оснащается двумя портами SATA и простыми электролитическими конденсаторами. Причем можно заметить, что на чипе Intel NM10 вовсе нет радиатора.

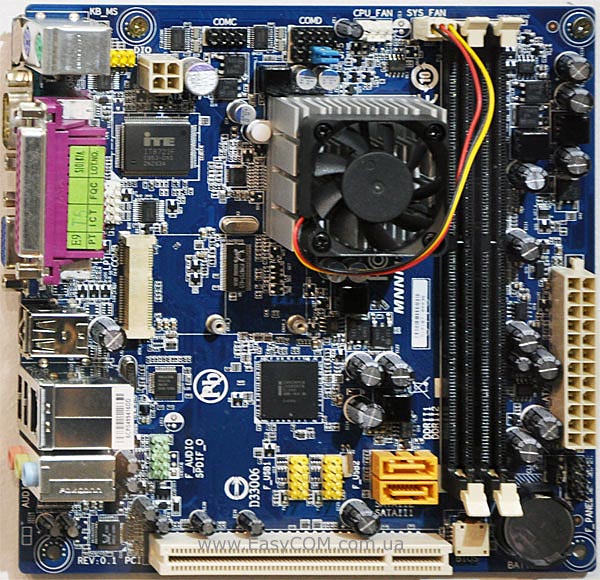

GIGABYTE NNM1PI

Очень интересным решением типоразмера Mini-ITX стала модель GIGABYTE NNM1PI, которая оснащена двухъядерным процессором второго поколения Intel Atom D410 на системной логике Intel NM10 Express. Для установки памяти эта модель имеет два разъема U-DIMM с поддержкой до 4 ГБ DDR2-800. В качестве звукового кодека на ней используется 6-канальный Realtek ALC662 HD.

Платы для серверов и рабочих станций

Кроме домашних игровых и мультимедийных систем, существует и достаточно большая потребность в решениях повышенной надежности или максимально экономичных платформах для рабочих мест, а также серверных платах, которые помогут создать действительно мощную, стабильную и функциональную систему. Некоторые из материнских плат, которые позволят организовать рабочее место, мы уже отметили выше – это, в первую очередь, компактные модели со встроенным процессором и низким энергопотреблением. Конечно, и с помощью остальных плат можно организовать даже сервер начального уровня, но для действительно производительных и надежных станций стоит обратить внимание на что-то из представленного ниже.

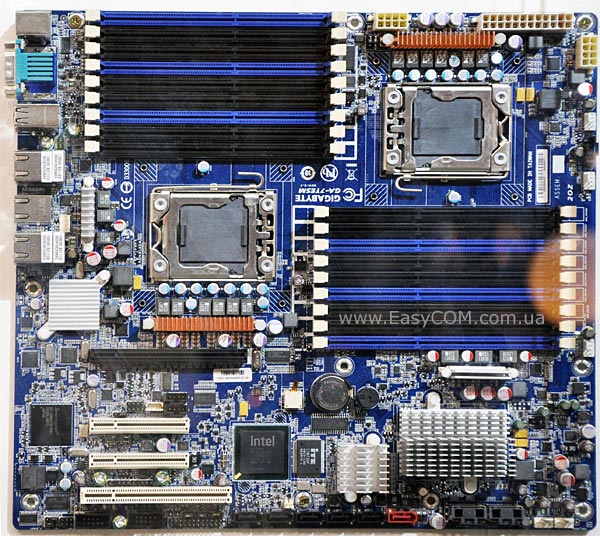

GIGABYTE GA-7TESM

На GIGABYTE GA-7TESM реализована полная поддержка двух 32 нм шестиядерных процессоров Intel Xeon 5600-й серии. Данная плата выполнена в форм-факторе EATX и имеет возможность установки до 18 модулей оперативной памяти стандарта DDR3. GIGABYTE GA-7TESM оснащена двумя гигабитными контроллерами, реализованными на связке Intel 82576EB + 82574L, а так же имеет 8-портовый 6 Гбит/с SAS-контроллер LSI 2008. Удаленное управление реализовано на ServerEngines Pilot II. Для расширения возможностей материнская плата имеет в своем оснащении по одному слоту PCIe 2.0 x16, PCIe 2.0 x8, PCIe 2.0 x8 (х4 физически) и один PCI-разъем. Стоит отметить, что удельный вес меди в каждом слое печатной платы увеличен в два раза для уменьшения нагрева самой платы, как и в случае применения технологии Ultra Durable 3 для «десктопных» решений.

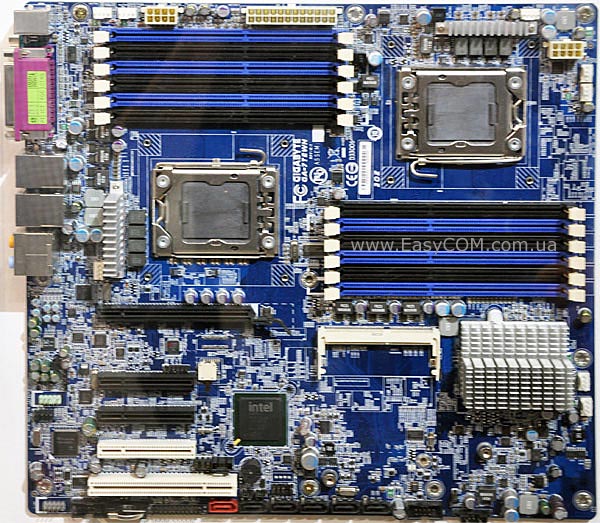

GIGABYTE GA-7TEWH

На серверной материнской плате GIGABYTE GA-7TEWH формата EATX, которая построена на Intel 5520 IOH "Tylersburg-36D" в связке с южным мостом Intel ICH10R, реализована полная поддержка всей серии нового поколения процессоров Intel Xeon 5500 "Tylersburg-EN 2S", а также поддержка процессоров Nehalem с TDP до 130 Вт, которые выполнены по 45-нм техпроцессу и отличаются интегрированным контроллером трехканальной памяти стандарта DDR3. Плата поддерживает установку до 96 ГБ регистровой и с коррекцией ошибок оперативной памяти с частотой работы 800/1066/1333 МГц. Южный мост поддерживает 6 портов SATA 2.0 с возможностью организации RAID-массивов 0,1, 5, 10. Для установки внешнего производительного RAID-контроллера или других плат расширения присутствует один слот PCI-Express x16, три PCIe x8 (два из которых х4 физически) и один PCI-разъем. И в этом решении используется печатная плата с удвоенной толщиной проводников. Интересно отметить, что на ней используется 8-канальный звуковой кодек Realtek ALC889A и имеется встроенный контроллер IEEE 1394.

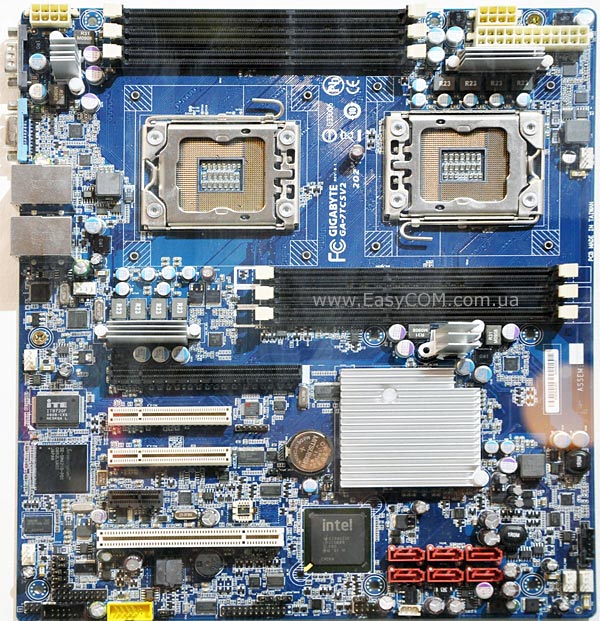

GIGABYTE GA-7TCSV2

Плата GIGABYTE GA-7TCSV2 выполнена на чипсете Intel IOH 5500 "Tylersburg-24D" + Intel ICH10R в форм-факторе CEB и обеспечивает поддержку всех процессоров серии Intel Xeon 5500 "Tylersburg-EN 2S", а также поддержку четырехъядерных процессоров Nehalem. Данное решение оснащено шестью слотами под модули памяти DDR3 DIMM с частотой работы 800/1066/1333 МГц и возможностью расширения банка до 48 ГБ. Встроенная видеоподсистема основана на ядре Matrox G200e в которое встроена поддержка технологии ServerEngines Pilot II для удаленного управления сервером. Дисковая подсистема базируется на возможностях южного моста, но может быть расширена с помощью опциональных фирменных карт или благодаря решениям от сторонних производителей. В число слотов расширения входят один слот PCIe x16, два PCIe x8 (физически х4), один PCIe x1 и один PCI-разъем.

GIGABYTE GA-7JASV

Эта материнская плата выполнена в форм-факторе ATX и предназначена для одновременной работы с двумя серверными процессорами Intel Xeon серии C5500 с интегрированным контроллером трехканальной памяти DDR3. Банк памяти можно расширить до 96 ГБ благодаря шести разъемам DIMM для модулей памяти RDIMM и UDIMM ECC с рабочей частотой 800/1066/1333 МГц. Здесь также применен графический контролер Matrox G200e с поддержкой технологии ServerEngines Pilot II. Благодаря использованию южного моста ICH10R, плата GIGABYTE GA-7JASV поддерживает 6-портов SATA 2.0 с возможностью организации RAID-массивов уровней 0, 1, 5 и 10. Также на плате имеется разъем формата SO-DIMM, который позволяет улучшить дисковую подсистему благодаря дополнительным картам на чипах LSI с поддержкой SAS-накопителей и RAID уровней 0, 1 и 10. Также данное решение имеет двойной гигабитный Ethernet-контроллер Intel 82574L. Расширить же возможности можно благодаря наличию разъемов: одного PCIe х16 и трех PCIe х8, которые на самом деле используют 8, 4 и 4 линии, причем последний поддерживает только спецификацию PCI Express 1.0.

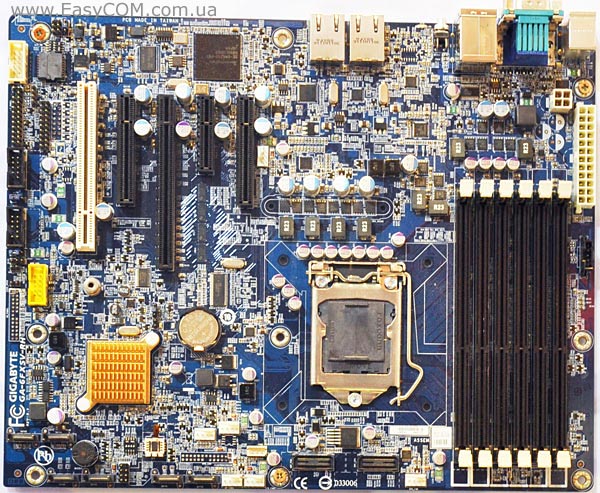

GIGABYTE GA-6FXSV2-RH

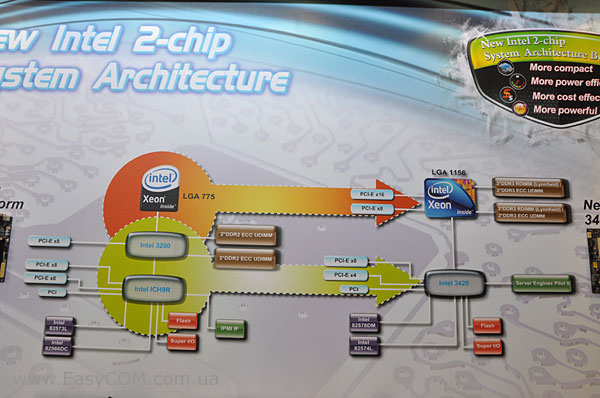

Для менее мощных серверов предлагается использовать однопроцессорные платы, новинками среди которых являются решения с процессорным разъемом Intel LGA1156. Модель GIGABYTE GA-6FXSV2-RH формата ATX на базе чипсета Intel 3420 PCH предназначена для установки четырехъядерных процессоров серии Intel Xeon 3400 с интегрированным двухканальным контроллером памяти. На эту плату можно установить до 32 ГБ Registered ECC DDR3. Удаленное управление реализовано на ServerEngines Pilot II. С помощью Intel 82574L GbE Controller и микросхем физического уровня 82578DM PHY реализованы два гигабитных Ethernet-контроллера. А вот дисковая подсистема по умолчанию использует возможности чипсета – 6 портов SATA 2.0 с возможностью создания RAID-массивов. Однако возможности системы можно заметно расширить, используя один слот PCIe x16, два PCIe x8, один PCIe x4 и разъем PCI.

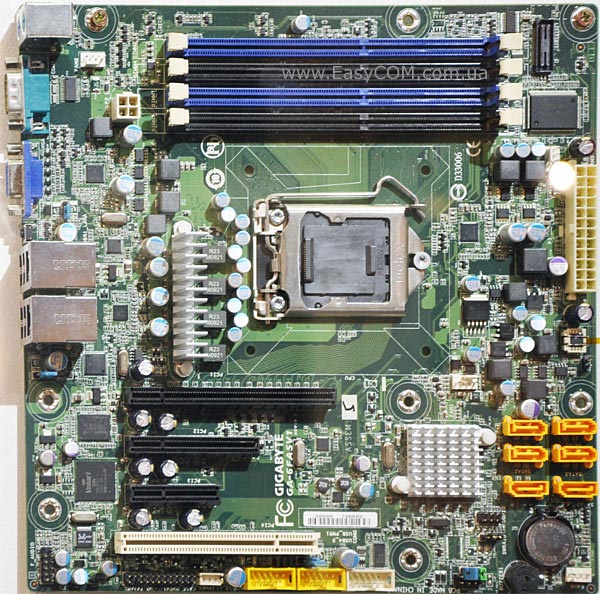

GIGABYTE GA-6FASV1

На случай необходимости создания совсем компактного сервера или рабочей станции, на чипсете Intel 3420 PCH разработана плата форм-фактора Micro-ATX - GIGABYTE GA-6FASV1. Это решение тоже имеет поддержку всей новой серии процессоров Intel Xeon 3400 "Tylersburg-EN 2S" с интегрированным контроллером памяти. На плате имеется 4 разъема DIMM для Unbuffered DDR3 с частотой работы 800/1066/1333 МГц суммарным объемом до 16 ГБ. Интересной особенностью является использование встроенного видеоадаптера XGI Z9s с 64 МБ видеопамяти. Естественно, что в таком решении дисковая подсистема реализована благодаря чипсету, но имеются и слоты расширения: PCIe 2.0 x16, PCIe 2.0 x8 и PCIe x4, а также один PCI.

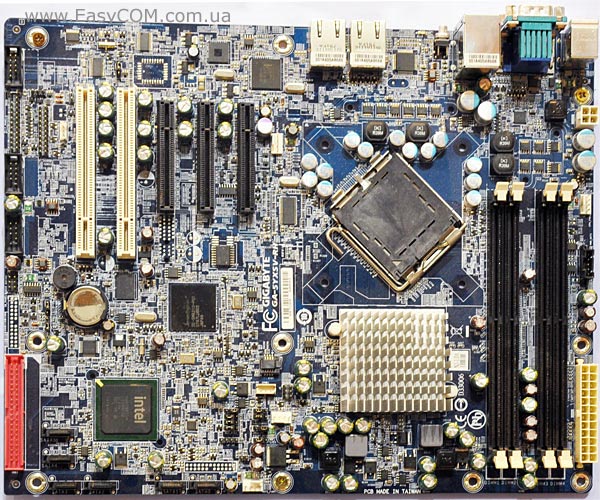

GIGABYTE GA-5YXSV-RH

Для тех, кому не обязательно использовать все самое новое, а также на случай апгрейда сервера начального уровня или рабочей станции, предлагается модель GIGABYTE GA-5YXSV-RH форм-фактора ATX на базе чипсета Intel 3200/ICH9R с поддержкой двухъядерных и четырехъядерных процессоров Intel Xeon серии 3000 в корпусе LGA775. Плата поддерживает возможность установки до 8 ГБ Unbuffered ECC DDR2 с частотой 667/800 МГц. Решение имеет два гигабитных Ethernet-контроллера и слот SO-DIMM с поддержкой функции IPMI 2.0 (Intelligent Platform Management Interface для модуля GC-MMDS-RH).

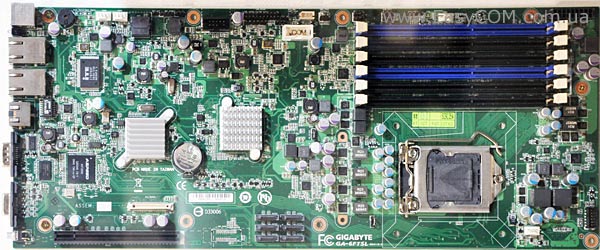

GIGABYTE GA-6FTSL

Более специализированным решением является плата GIGABYTE GA-6FTSL, которая обеспечивает поддержку двух- и четрехъядерных процессоров серии Intel Xeon 3400 с интегрированным двухканальным контроллером DDR3-памяти. Плата поддерживает возможность расширения банка памяти до 32 ГБ модулями DDR3 с поддержкой коррекции ошибок. Данная материнская плата имеет встроенный видео адаптер ASPEED AST2050 с возможностью удаленного управления через WEB-интерфейс и два гигабитных сетевых контроллера, а дисковая подсистема реализована средствами чипсета, причем расширить возможности можно только с помощью одного разъема PCIe x16 к которому подведено только 8 физических линий.

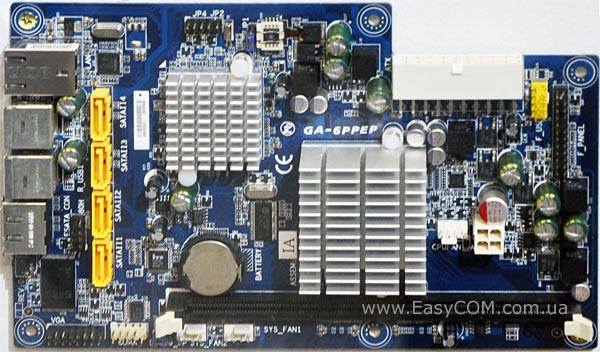

GIGABYTE GA-6PPEP

Еще одним специфическим решением является первая в мире Mini-SSFF материнская плата GIGABYTE GA-6PPEP, которая поможет укомплектовать компактный домашний сервер или сетевое хранилище. В ее основе лежит процессор Intel Atom Pineview второго поколения. Также на GIGABYTE GA-6PPEP имеется поддержка 4-х SATA-устройств со скоростью работы до 3 Гбит/с и предусмотрены два порта eSATA для подключения внешних устройств. Использованный здесь южный мост ICH9R обеспечивает поддержку RAID-массивов уровней 0, 1, 5, 10 и Intel Matrix. За работу гигабитного Ethernet-порта отвечает контроллер Intel 82567LM.

Для увеличения функционала серверных и рабочих систем могут применяться различные платы и карты расширения, как от сторонних производителей, так и собственного производства. Из таких «апгрейдных решений» было представлено несколько новинок.

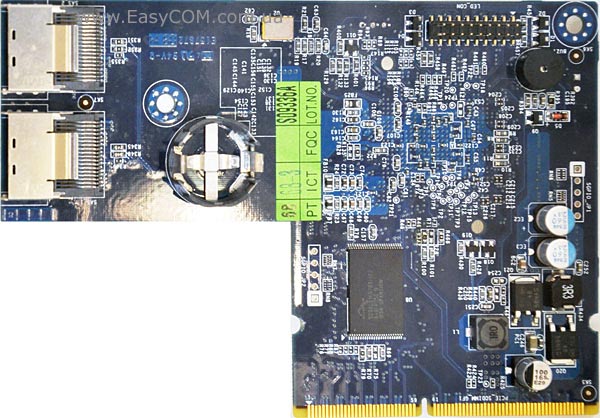

GIGABYTE GC-RLD0861

Плата GIGABYTE GC-RLD0861 представляет собою RAID-контроллер, который устанавливается в специализированный разъем SO-DIMM на серверах компании GIGABYTE. В основе карты расширения лежит чип LSI Logic SAS 1068E, который обеспечивает поддержку 8-ми портов SAS/SATA с возможностью организации RAID-массивов уровней 0, 1, 10, и 5 (LSI Mega Mode, IButton required).

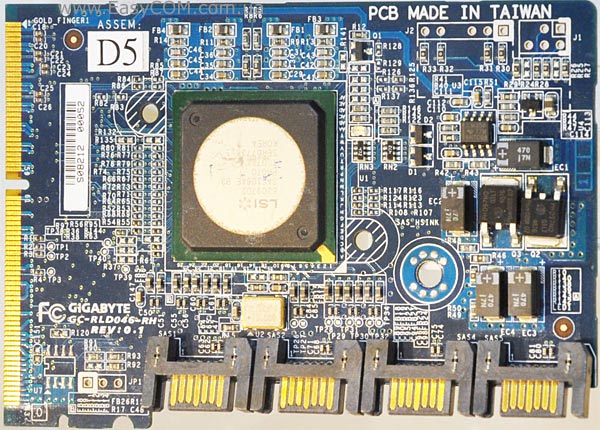

GIGABYTE GC-RLD0461

GIGABYTE GC-RLD0461 – это еще один RAID-контроллер для установки в специализированный разъем SO-DIMM. В основе этого решения лежит менее функциональный чип LSI Logic SAS 1064E. Карта поддерживает 4-порта SAS/SATA с возможностью организации RAID-массивов 0, 1 и 10.

Интервью с Синклером Хсяо (Sinclair Hsiao)

На всемирном конгрессе нам представилась возможность обсудить с Синклер Хсяо (Sinclair Hsiao), директором по маркетингу и продажам в Европе компании GIGABYTE, актуальные темы и последние тенденции.

www.EasyCOM.com.ua: Сейчас просматривается тенденция увеличения спроса на компактные системы, в частности на решения форм-фактора mini-ITX. Стоит ли ожидать существенного расширения ассортимента подобных решений от GIGABYTE? Планируется ли появление плат без интегрированных процессоров? Стоит ли ожидать от будущих решений этого сегмента такого же функционала как от плат ATX и microATX?

Синклер Хсяо: Мы видим сейчас увеличение спроса на решения форм-фактора mini-ITX и мы готовим продукцию для его удовлетворения. Конечно, будут новые продукты без интегрированных процессоров, которые ориентированы преимущественно на обычных домашних пользователей, а не на оверклокеров.

www.EasyCOM.com.ua: У многих ваших конкурентов есть особенные материнские платы геймерской и оверклокерской направленности, которые особо выделены дизайном, комплектацией и специальным названием. Есть ли в планах GIGABYTE нечто подобное или чем вы планирует отвечать конкурентам?

Синклер Хсяо: Мы также имеем материнские платы геймерской и оверклокерской направленности. Наша продукция (на чипсетах Intel X58/ P55) обладает очень хорошими оверклокерскими возможностями. Большинство плат имеют хорошую производительность и стабильно работают, что ищут и ценят геймеры. На сегодняшний момент все наши продукты и маркетинговая компания ориентированы больше на качество производства для всего круга пользователей, чем на специальный дизайн в особый сегмент рынка. Мы хотим удовлетворить потребности всех наших пользователей.

www.EasyCOM.com.ua: Компания GIGABYTE благодаря таким технологиями как Ultra Durable 3 с удвоением толщины проводников является вектором развития материнских плат. Какие технологии дальнейшего увеличения стабильности, надежности и удобства стоит ожидать уже завтра?

Синклер Хсяо: Мы будем продолжать улучшать архитектуру дизайна материнских плат в этом году.

www.EasyCOM.com.ua: В решениях конкурентов все чаще встречаются встроенные или прилагаемые бесплатные мини-операционные системы на ядре Linux, которые позволяют выполнять наиболее популярные задачи на ПК. Кажутся ли вам эти шаги оправданными и стоит ли ожидать нечто подобное в ваших продуктах?

Синклер Хсяо: Мы бы хотели предложить решения, которые пользователи могут использовать всегда без переключения между разными операционными системами. Поэтому мы оптимизируем процесс загрузки и сокращаем время загрузки системы, что позволяет создать для конечного пользователя максимально удобный в использовании качественный продукт.

www.EasyCOM.com.ua: Какая категория материнских плат и для какого сегмента рынка у компании GIGABYTE является приоритетной?

Синклер Хсяо: У компании GIGABYTE приоритетным является каждое решение во все сегменты рынка, в отличие от остальных производителей, ведь мы хотим предоставить максимально много дополнительных полезных возможностей для пользователей при самостоятельном использовании наших решений.

www.EasyCOM.com.ua: Какие материнские платы из прошлогодних новинок оказались наиболее удачными и популярными?

Синклер Хсяо: Материнские платы P45-UD3LR, P43-ES3G и G41MF-US2H были наиболее популярными для платформы Intel, и платы MA790X-UD4, MA770-UD3 и MA780GM-UD2H пользовались лучшим спросом у поклонников платформ AMD. Согласно результатам, компания GIGABYTE выпускает всеми хорошо узнаваемые продукты в mainstream и mid-high сегментах.

Конечно же, на CeBIT 2010 компания GIGABYTE показывала не только материнские платы, которым мы уделили в этом материале пристальное внимание, потому в ближайшие дни мы продолжим цикл репортажем о событиях, прошедших на этой всемирной выставке, обзором стендов GIGABYTE.

Авторы: Александр Черноиван, Дмитрий Масюк, Валерий Паровышник
Фотографии: Иван Плотников
