Обзор материнской платы ASRock B365 Phantom Gaming 4: игры без разгона

Ближе к концу 2018 года, практически «под елочку», компания Intel презентовала новый чипсет B365. Он занимает позицию между Intel B360 и Intel H370. Как и ожидалось, новый набор системной логики производится по 22-нм техпроцессу. Это может показаться странным решением, ведь остальные его собратья, кроме Intel H310 R2.0 (он же Intel H310C), могут похвастать 14-нм технологией. Однако все очень просто: Intel нужно освободить 14-нм производственные мощности для выпуска процессоров.

ASRock B365 Phantom Gaming 4

Каких-то новых технологий или интересного оснащения в Intel B365 нет, скорее даже наоборот. По сравнению с своими современными собратьями он лишился нативной поддержки USB 3.1 Gen 2 и контроллера CNVi для подключения модуля Intel Wireless-AC. Это не значит, что производители не смогут выпускать материнские платы на основе Intel B365 с USB 3.1 Gen 2 и модулем беспроводных интерфейсов, просто для этого им придется задействовать сторонние контроллеры. Также отметим отсутствие поддержки разгона и распределения процессорных линий между слотами. Но есть и позитивный момент: новый чипсет получил 20 линий PCIe 3.0 вместо 12 у Intel B360. В более простом и наглядном виде сравнение всех актуальных чипсетов Intel 300-й серии выглядит следующим образом:

Чипсет

Intel Z390

Intel Q370

Intel H370

Intel B365

Intel B360

Intel H310

Поддержка разгона

Да

Нет

Нет

Нет

Нет

Нет

Количество линий PCI Express

24 (3.0)

24 (3.0)

20 (3.0)

20 (3.0)

12 (3.0)

6 (2.0)

Максимальное количество портов USB 3.1 Gen 2 / USB 3.1 Gen 1

6 / 10

6 / 10

4 / 8

0 / 8

4 / 6

0 / 4

Общее количество портов USB

14

14

14

14

12

10

SATA 6 Гбит/с

6

6

6

6

6

4

RAID 0, 1, 5, 10

Да

Да

Да

Да

Нет

Нет

Intel Wireless-AC

Да

Да

Да

Нет

Да

Да

Intel Smart Sound

Да

Да

Да

Да

Да

Нет

ASRock B365 Phantom Gaming 4

Знакомство с чипсетом Intel B365 проведем на основе материнской платы ASRock B365 Phantom Gaming 4, что вдвойне любопытно, поскольку устройства этого производителя очень редко удается достать для обзора. По традиции начнем с изучения характеристик платы.

Спецификация

Модель

ASRock B365 Phantom Gaming 4

Чипсет

Intel B365

Процессорный разъем

Socket LGA1151

Поддерживаемые процессоры

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Intel Socket LGA1151

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-2666 МГц

Слоты расширения

2 x PCI Express 3.0 x16 (x16 / x16+x4)

2 x PCI Express 3.0 x1

1 x M.2 (Key E) для модуля беспроводных интерфейсов

Дисковая подсистема

1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4)

1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; PCIe 3.0 x4)

6 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1200

Питание

1 х 24-контактный разъем питания ATX

1 x 8-контактный разъем питания ATX12V

Вентиляторы

1 x разъем вентилятора CPU (4-контактный)

4 x разъема подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевый радиатор на элементах подсистемы питания

Внешние порты I/O

1 x PS/2 Combo

1 x DisplayPort

1 x HDMI

1 x RJ45

2 x USB 2.0

4 х USB 3.1 Gen 1

1 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 2 Type-C

5 x аудиопортов

1 x Optical S/PDIF out

Внутренние порты I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

1 x TPM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASRock
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASRock B365 Phantom Gaming 4 ASRock B365 Phantom Gaming 4

Материнская плата поставляется в картонной упаковке, оформленной в темно-красных тонах с отличным информационным наполнением. Оно полностью отображает ключевые ее особенности и преимущества.

ASRock B365 Phantom Gaming 4

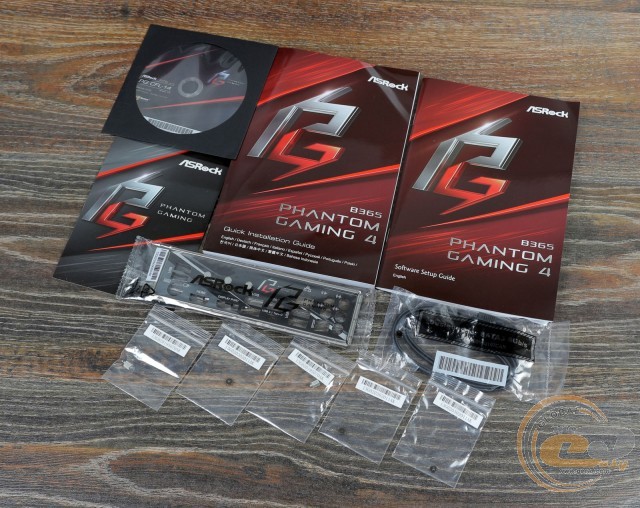

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • комплект бумажной документации;
  • заглушку интерфейсной панели;
  • два SATA-шлейфа;
  • винты для крепления M.2-накопителей.

Дизайн и особенности платы

ASRock B365 Phantom Gaming 4

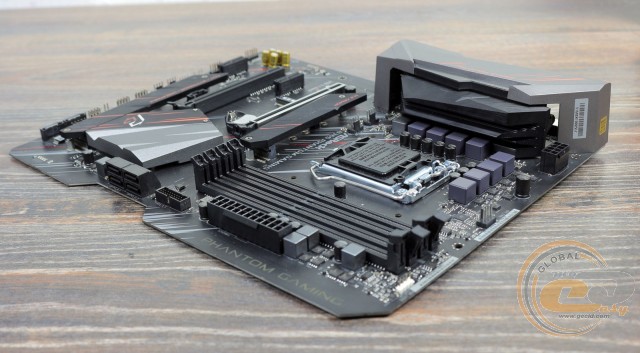

ASRock B365 Phantom Gaming 4 выполнена на печатной плате черного цвета формата ATX. Ее форма очень похожа на устройства линейки ASUS TUF GAMING, где также используется вырез на правой стороне и скошенные углы. А вот оформление совершенно другое, с приятным сочетанием черного, красного и серебристого. В итоге общий облик модели получился просто отличным: одновременно сдержанным и не слишком скучным. Также из интересных моментов отметим защитный кожух над интерфейсной панелью, усиленный слот для видеокарты и наличие радиаторов охлаждения M.2-накопителей.

ASRock B365 Phantom Gaming 4 ASRock B365 Phantom Gaming 4

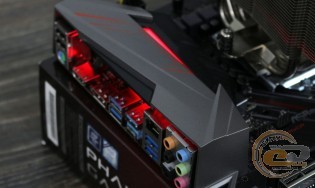

Не обошлось и без LED-подсветки, которая заключается в свечении кожуха над интерфейсной панелью и правой стороны печатной платы. При желании можно добавить больше иллюминации, воспользовавшись тремя колодками для светодиодных лент, а затем синхронизировать подсветку благодаря технологии ASRock Polychrome RGB Sync.

ASRock B365 Phantom Gaming 4

Компоновка набортных элементов выполнена на очень высоком уровне: DIMM-слоты оснащены защелками с одной стороны, а порты SATA не будут перекрыты даже самыми габаритными видеокартами. Стоит учесть лишь отсутствие крепежных отверстий по правой стороне печатной платы.

ASRock B365 Phantom Gaming 4

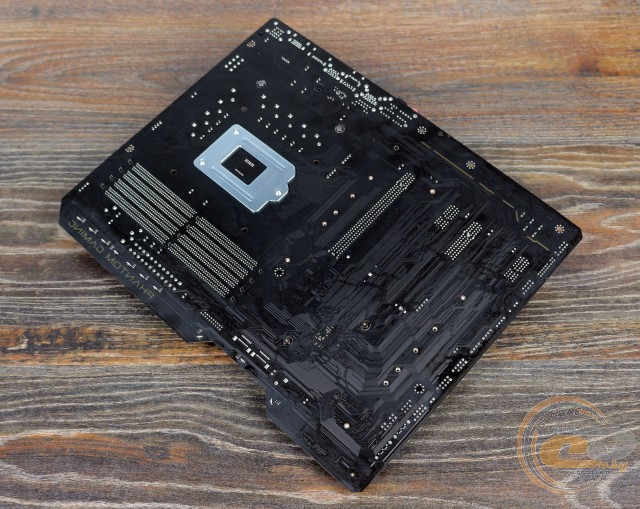

На обратной стороне можно отметить опорную пластину процессорного разъема и винты крепления обоих радиаторов.

ASRock B365 Phantom Gaming 4

Большая часть элементов сгруппирована в нижней части материнской платы. Тут мы видим: колодку подключения аудиоразъемов передней панели, порты COM и TPM, два разъема для светодиодных лент и два для системных вентиляторов, а также джампер сброса CMOS, разъем Thunderbolt, колодку подключения фронтальной панели и диагностические LED-индикаторы.

Дополнительно отметим пару колодок для активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних и двух внешних портов USB 2.0.

ASRock B365 Phantom Gaming 4

ASRock B365 Phantom Gaming 4

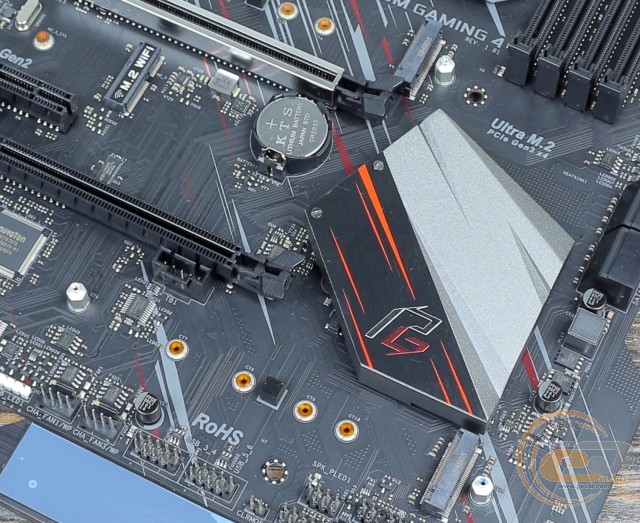

Возможности организации дисковой подсистемы представлены двумя интерфейсами Ultra M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий, присутствует ограничение по одновременному использованию интерфейсов. Первый слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним портом SATA 6 Гбит/с («SATA3_0») при установке SATA-накопителя.

ASRock B365 Phantom Gaming 4

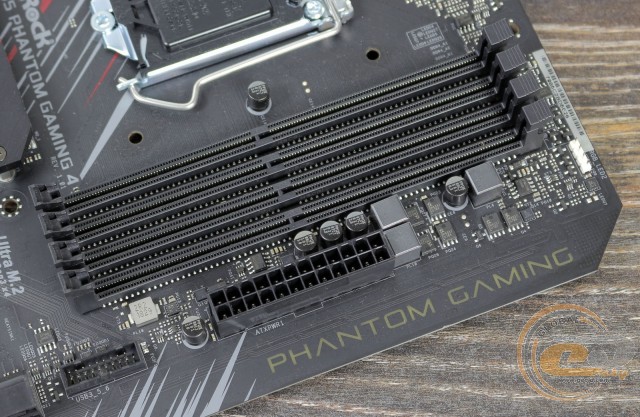

Системная плата ASRock B365 Phantom Gaming 4 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 2666 МГц. Максимальный объем памяти может достигать 64 ГБ.

Дополнительно отметим колодку для подключения выносной панели с портами USB 3.1 Gen 1.

ASRock B365 Phantom Gaming 4

ASRock B365 Phantom Gaming 4

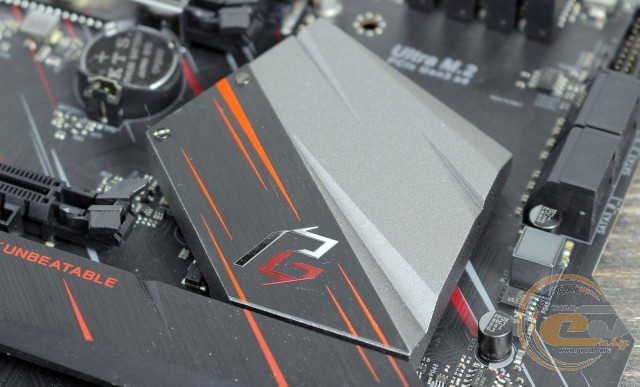

Система охлаждения состоит из пары алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel B365, а второй накрывает элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 33,8°C;
  • радиатор охлаждения элементов подсистемы питания процессора – 53,9°C;
  • полевые транзисторы подсистемы питания процессора – 77°C;
  • дроссели – 70,8°C.

Температурные показатели недвусмысленно намекают на то, что необходимо организовать хорошую циркуляцию воздуха внутри корпуса, ведь часть элементов не прикрыта радиатором.

ASRock B365 Phantom Gaming 4

ASRock B365 Phantom Gaming 4

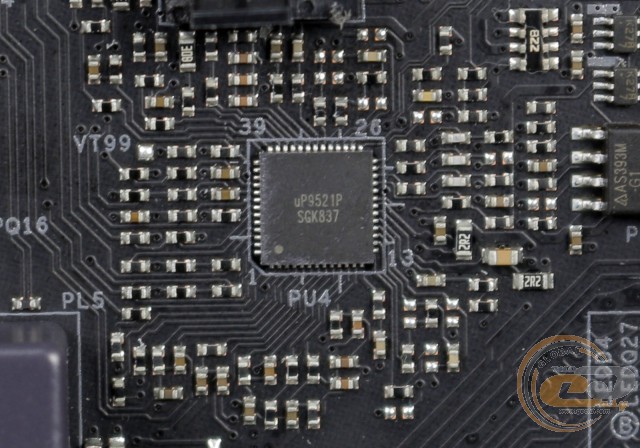

Питание процессора осуществляется по 8-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя японские конденсаторы серии Nichicon 12K Black, ферритовые дроссели и МОП-транзисторы SM4336 и SM4337. Сам преобразователь основан на цифровом ШИМ-контроллере uP9521P.

ASRock B365 Phantom Gaming 4

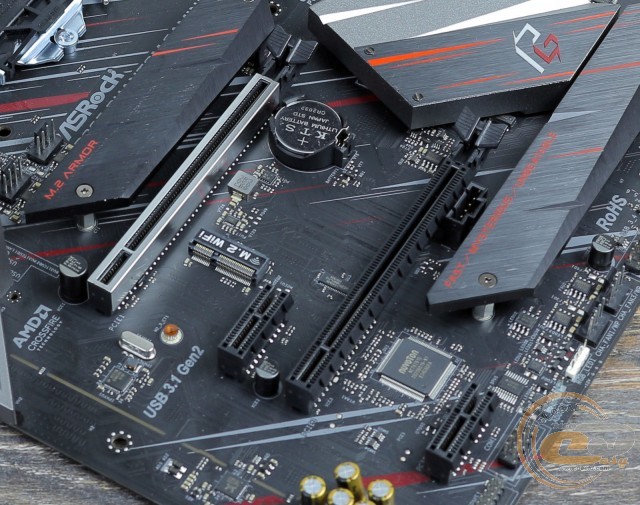

Для расширения функциональности материнской платы ASRock B365 Phantom Gaming 4 есть четыре слота:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режиме x4);
  4. PCI Express 3.0 x1.

Несмотря на формат ATX, производитель решил оснастить плату всего четырьмя слотами расширения. Благодаря поддержке технологии AMD CrossFireX можно организовать графическую подсистему из двух видеокарт по схеме x16+x4. Отдельно отметим усиленную конструкцию основного разъема PCI Express 3.0 x16 и открытый формат без перемычки обоих слотов PCI Express 3.0 x1.
