Обзор и тестирование материнской платы ASRock Fatal1ty X79 Champion

03-09-2012

Сегодня мы рассмотрим материнскую плату производства компании ASRock, основанную на чипсете Intel X79 Express. Системы, основанные та этом чипсете изначально не могут быть бюджетными – им «по уставу не положено», но с другой стороны компанию ASRock сложно отнести к лидерам рынка, и уж точно у большинства пользователей слово «ASRock» не ассоциируется со словами «лидер», «качество», «надежность». Конечно, неудачные модели или брак бывают у каждого производителя (например, материнские платы ASUS P4P800 с выгорающими южными мостами, и таких примеров можно привести достаточно). Логично, что покупая материнскую плату стоимостью 420$, хочется быть уверенным в том, что эта модель отработает положенный срок и без каких-либо проблем. В этом обзоре мы попробуем ответить на следующие вопросы:

  • Насколько оправдана цена этой материнской платы?
  • Есть ли какие-либо предпосылки для недолгой и/или проблемной эксплуатации?

Начнем.

Спецификация материнской платы ASRock Fatal1ty X79 Champion:

Производитель

ASRock

Модель

Fatal1ty X79 Champion

Чипсет

Intel X79 Express

Процессорный разъем

Socket LGA2011

Поддерживаемые процессоры

Процессоры Intel Core i7 второго поколения (Sandy Bridge-E)

Используемая память

DDR3 1066/1333/1600/1866(OC)/2133(OC)/2500+(OC)
Без ECC небуферизированная, c ECC небуферизированная совместно с процессорами Intel Xeon E5 6xx/26xx/46xx в корпусе LGA2011

Поддержка памяти

8 x 240-контактных DIMM четырехканальной архитектуры до 64 ГБ

Слоты расширения

5 x PCI Express 3.0 x16
2 x PCI Express x1

Дисковая подсистема

Чипсет Intel X79 Express поддерживает:
2 x SATA 6.0 Гбит/с, поддержка SATA RAID 0, 1, 5, 10.
4 x SATA 3.0 Гбит/с
Контроллер Marvell SE9230 поддерживает:
4 x SATA 6.0 Гб/с, поддержка SATA RAID 0, 1, 10
Контроллер Marvell SE9172 поддерживает:
2 x eSATA

LAN

2 х гигабитных сетевых контроллера Broadcom BCM57781

Звуковая подсистема

Creative Sound Core3D (7.1, HDA, EAX 5.0, Crystal Voice)

Питание

24-контактный разъем питания ATX
8-контактный ATX12V разъем питания
4-контактный для периферийных устройств (типа MOLEX)

Разъемы для вентиляторов

2 x CPU
4 x корпусные вентиляторы

Внешние порты I/O

1 x PS/2 клавиатура
2 x LAN (RJ45)
8 x USB 3.0
2 x USB 2.0
2 x eSATA 6.0 Гб/с
1 x IEEE 1394
1 x кнопка сброса CMOS
1 x S/PDIF out
5 x аудиоразъемов

Внутренние порты I/O

3 x USB 2.0 (поддержка до шести USB 2.0)
2 x USB 3.0 (поддержка до четырех USB 3.0)
4 x SATA 3.0 Гб/с
6 x SATA 6.0 Гб/с
1 x IEEE1394
1 x IR
1 x CIR
1 x COM
1 x S/PDIF
1 x кнопка Power
1 x кнопка Reset
1 x Dr. Debug со светодиодом
Разъем системной панели

BIOS

64 Мб AMI UEFI BIOS с графической оболочкой
Plug'n'Play, ACPI 1.1, jumperfree, SMBIOS 2.3.1

Комплектация

2 x ASRock SLI Bridge Cards
1 x ASRock SLI Bridge 3S Card
1 x ASRock 3-Way SLI Bridge Card
1 x ASRock 3-Way SLI-2S2S Bridge Card
Quick Installation Guide, Support CD,
1 x заглушка интерфейсной панели
6 x SATA Data Cables
2 x SATA 1 to 1 Power Cables
1 x Front USB 3.0 Panel
4 x HDD болтов
6 x корпусных болтов
1 x Rear USB 3.0 стойка

Форм-фактор,
размеры, мм

CEB
305 x 267

Сайт производителя

http://www.asrock.com/
Новые версии BIOS и драйверов можно загрузить со страницы загрузки.

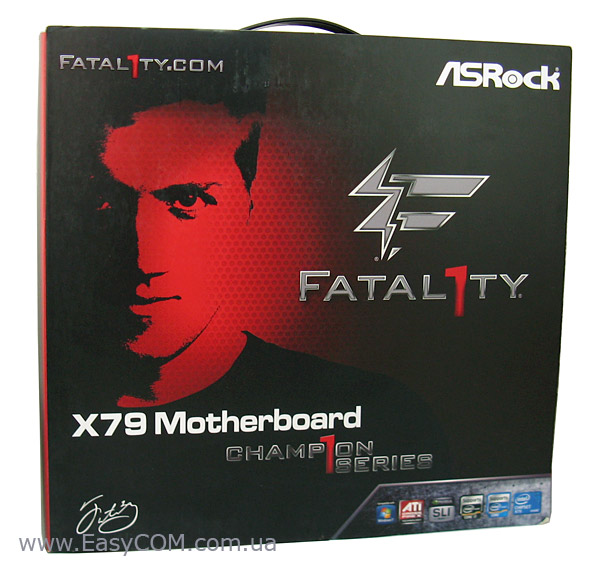

Материнская плата ASRock Fatal1ty X79 Champion упакована в картонную коробку, оформленную в красных тонах и снабженную ручкой для переноски. На лицевой стороне упаковки содержится немного информации - здесь приведено лишь наименование модели материнской платы и несколько пиктограмм. Значительную часть лицевой стороны занимает стилизованный логотип-никнейм киберспортсмена Fatal1ty. Такое сотрудничество указывает в первую очередь на игровую направленность материнской платы.

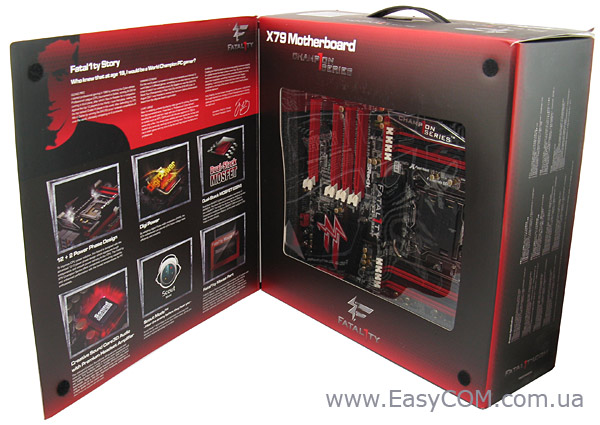

Лицевая сторона упаковки играет роль крышки, откинув которую можно увидеть саму материнскую плату через смотровое окошко. Для того чтобы крышка произвольно не открывалась она фиксируется при помощи небольших липучек. На внутренней стороне крышки приводятся некоторые особенности материнской платы. А именно:

  • 12+2 Power Phase Design — говорит о том, что питание процессора организовано по схеме 12+2 фазы.
  • DigiPower — говорит об использовании цифровой широтно-импульсной модуляции.
  • Dual-Stack MOSFET — говорит об использовании объединенных транзисторов с увеличенной площадью кристалла.
  • Creative Sound Core3D Audio — аудиокодек материнской платы построен на базе четырехъядерного звукового процессора Creative Sound Core3D.
  • Scout Mode — технология, которая, по заявлению производителя, даст возможность в играх услышать приближение врагов на дальнем расстоянии, что даст игроку преимущество над ними.
  • Fatal1ty Mouse Port — специальный USB-порт для мышки, используя который можно изменять частоту опроса мышки в пределах от 125 до 1000 Гц.

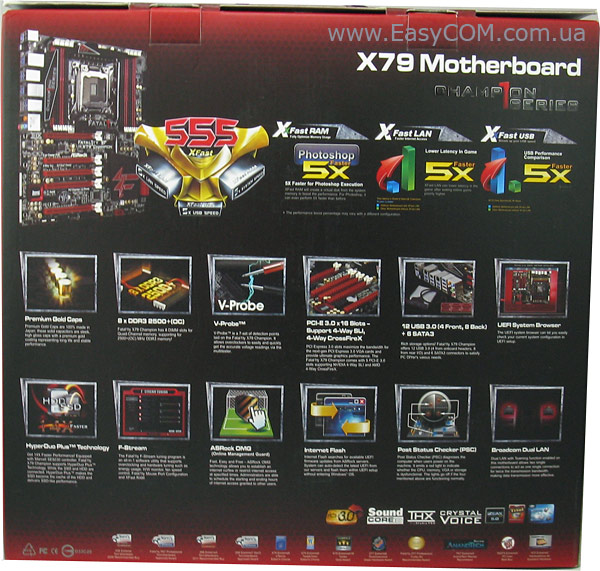

Обратная сторона упаковки ASRock Fatal1ty X79 Champion более насыщена информацией. Верхнюю часть занимает пиктограмма фирменной технологии XFast 555, подробно описанной в обзоре материнской платы ASRock X79 Extreme9. Мы не будем на ней останавливаться, а рассмотрим остальные пиктограммы, расположенные ниже. Их довольно много, мы выберем наиболее интересные с нашей точки зрения:

  • 8 x DDR3 2500+(OC) — 8 слотов для установки модулей DDR3 с частотой до 2500+ МГц в режиме разгона.
  • Hyper Duo Plus Technology технология, позволяющая объединить в RAID массив жесткий диск и SSD накопитель, для кэширования данных на твердотельный диск и ускорения работы дисковой подсистемы. Аналог технологии Intel Smart Response, которую чипсет Intel X79 Express не поддерживает.
  • Broadcom Dual LAN — два сетевых порта с функцией Teaming позволяют превратить два обычных соединения в одно. Это удваивает пропускную способность и делает передачу данных более эффективной.

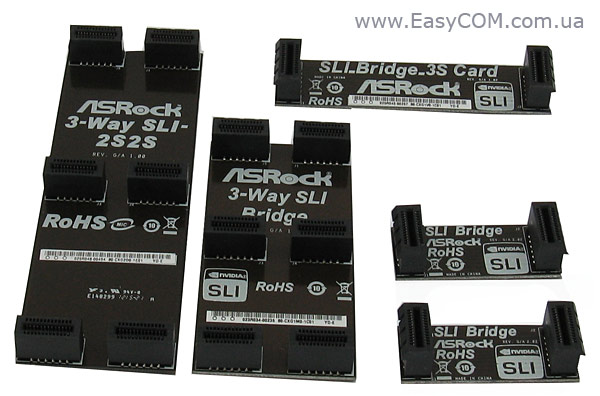

Рассматриваемая материнская плата отличается весьма достойным комплектом поставки, как и подобает решению класса Hi-End. В комплектацию ASRock Fatal1ty X79 Champion входят:

  • руководство пользователя;
  • диск с драйверами и утилитами;
  • 6 x SATA-кабелей;
  • 2 x переходника питания SATA;
  • заглушка интерфейсной панели;
  • 3 x SLI моста;
  • 2 x 3-Way SLI мост;

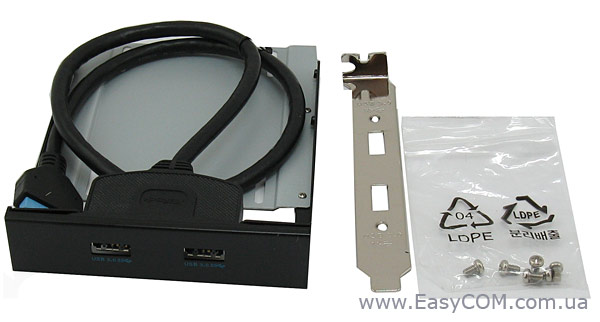

  • 1 x фронтальная панель USB 3.0 с возможностью установки в заднюю панель.

Материнская плата ASRock Fatal1ty X79 Champion выполнена в рамках серверного форм-фактора CEB, который имеет такое же расположение монтажных отверстий и такой же разъем питания, как и материнские платы стандарта ATX. Отличается лишь ширина печатной платы, которая составляет 267 мм, против 244 мм в форм-факторе ATX. Компоновка элементов на материнской плате выполнена грамотно без каких-либо серьезных недостатков. Удобно, что разъемы для установки оперативной памяти лишены защелок с нижней стороны, это позволит менять или добавлять модули ОЗУ, не вынимая видеоадаптер из верхнего разъема PEG. Расположение же самих разъемов DIMM типично для материнских плат, основанных на наборе системной логики Intel X79 Express, и таким образом обладают типичным недостатком такого расположения — находятся очень близко к процессорному разъему. При установке габаритной системы охлаждения процессора может не хватить места для установки модулей памяти с высокими радиаторами. И тогда придется либо пожертвовать четырехканальностью, либо устанавливать модули памяти без дополнительного охлаждения. Разъемы подключения удобно расположены по краю платы, а разъемы SATA развернуты в сторону, для того что видеоадаптеры не перекрыли к ним доступ. Обращает на себя внимание золотистый цвет конденсаторов, по заявлению производителя все конденсаторы являются высококачественными с увеличенным в 2,5 раза сроком службы. Проверить в лаборатории правдивость этого заявления возможности нет, поэтому поверим разработчикам.

Дисковая подсистема материнской платы ASRock Fatal1ty X79 Champion выполнена отлично: присутствует десять портов SATA и два порта eSATA. Внутренние порты SATA распределяются следующим образом:

  • четыре порта SATA 3 Гбит/с;
  • шесть портов SATA 6 Гбит/с.

При этом есть одна особенность — поддержка RAID массивов уровней 0, 1, 5, 10 возможна только на портах реализуемых силами чипсета Intel X79 Express, а при подключении к остальным портам будут доступны уровни 0, 1 и 10. Узнать каким контроллером управляется порт можно только по маркировке на материнской плате. Порты управляемые дополнительным контроллером имеют в названии букву «M». Это последние четыре разъема красного цвета. К сожалению, эту информацию производитель не посчитал нужным добавить в руководство, надеясь на сообразительность пользователя. С помощью контроллера Marvell SE9230 реализовано четыре дополнительных порта SATA 6 Гбит/с. Именно они допускают использование технологии Hyper Duo Plus Technology. Наличие этой технологии весьма спорный плюс, так как для кэширования рекомендуется использовать SSD-накопитель емкостью от 20 до 64 ГБ, то есть бюджетные накопители. И автору сложно представить покупателя совсем не бюджетной системы, который купит SSD-накопитель емкостью 20 ГБ для кэширования, а не SSD-накопитель емкостью хотя бы 128 ГБ на который можно будет установить операционную систему и требовательные приложения. Такой подход будет более целесообразным, так как прирост скорости будет более значительным.

Обратимся к нижнему краю материнской платы, где сосредоточена большая часть колодок подключения и органы управления. Здесь находятся колодки подключения портов USB, IEEE 1394 и COM, кнопки Power и Reset, а также POST-индикатор. Разъем дополнительного питания развернут вниз, что позволяет подключить кабель питания и спрятать его за материнской платой, чтобы не создавать нагромождение проводов. Что касается USB-портов, то всего их реализовано более чем достаточно – 18 штук. Представить себе профиль использования компьютера, при котором были бы задействованы все порты достаточно сложно.

Восемь портов USB 3.0 реализовано силами трех контроллеров Texas Instruments TUSB7340.

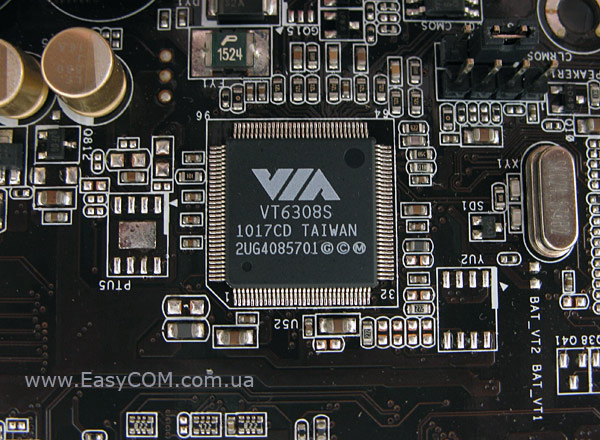

Кроме того, производитель добавил контроллер VIA VT6308S, благодаря чему было реализовано два порта IEEE1394.

Для того чтобы смогли функционировать размещенные на плате дополнительные контроллеры SATA, USB 3.0 и IEEE1394, был применен коммутатор линий PCI Express PLX PEX8605, поскольку PCH Intel X79 Express имеет в своем распоряжении лишь восемь таких линий.

Материнская плата ASRock Fatal1ty X79 Champion имеет в своем распоряжении два сетевых контроллера Broadcom BCM57781. При помощи фирменной технологии Teaming можно заставить два сетевых подключения работать как одно целое для удвоения пропускной способности, что должно сделать передачу данных более эффективной.

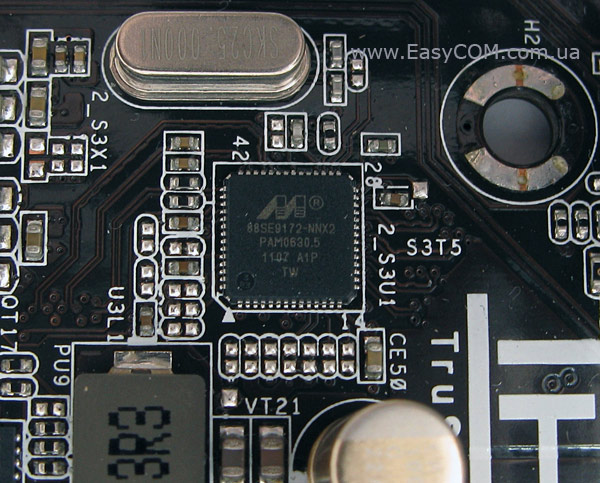

За функционирование двух портов eSATA, расположенных на интерфейсной панели отвечает контроллер Marvell 88SE9172

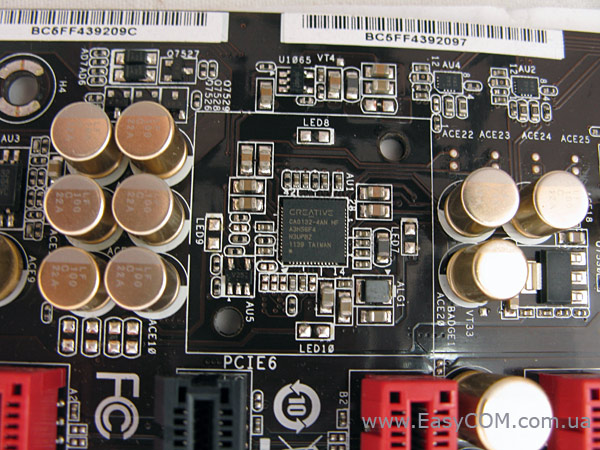

Аудиоподсистема материнской платы ASRock Fatal1ty X79 Champion основана на качественном HDA-кодеке Creative CA0132.

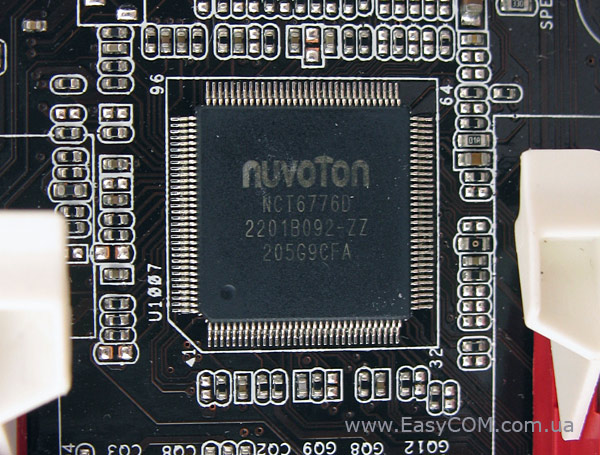

Микросхема Nuvoton NCT6776D обеспечивает работу интерфейсов PS/2, COM и CIR, а также производит мониторинг температур и скорости вращения вентиляторов.

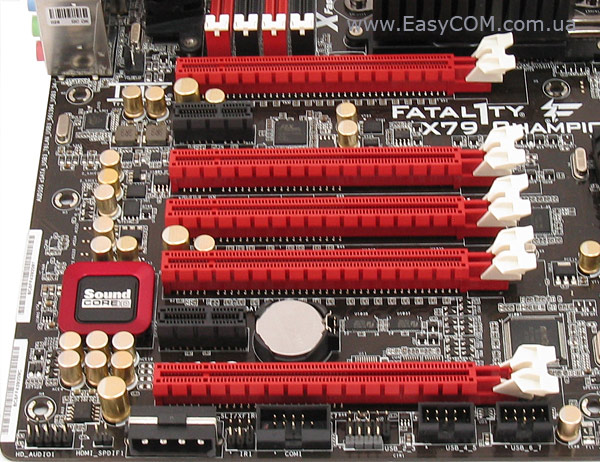

Для построения графической системы в распоряжении пользователя имеется пять разъемов PCI Express x16 3.0. При использовании нескольких видеоадаптеров возможны следующие формулы работы:

  • x16+x16
  • x16+x8+x8
  • x16+x8+x8
  • x16+x8+x8+x8

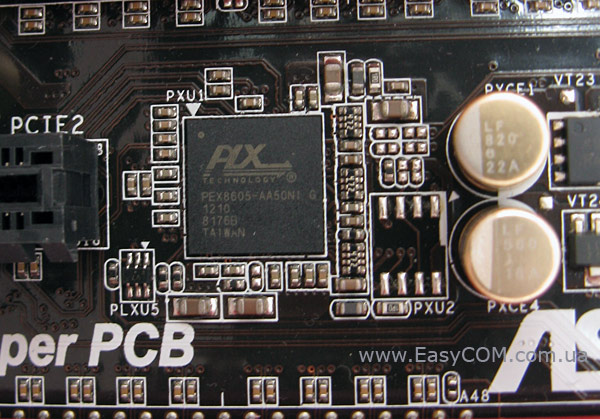

Таким образом, возможна установка до четырех видеоадаптеров. При установке видеоадаптеров необходимо учесть их размер. Дело в том, что установить видеоадаптеры с «трехэтажной» системой охлаждения можно только два (формула работы будет x16+x16), если же будет больше двух видеокарт, то они должны быть не более чем с «двухэтажной» системой охлаждения, иначе они просто не поместятся. Но в любом случае возможности для построения ультрапроизводительной графической системы весьма широки. Помимо разъемов PCI Express x16 на плате имеются два разъема PCI Express x1 для установки плат расширения.

Системная плата ASRock Fatal1ty X79 Champion позволяет устанавливать до восьми модулей оперативной памяти стандарта DDR3, с возможностью работы в четырехканальном режиме. Поддерживаются модули, работающие на частоте до 1600 МГц в номинальном режиме и до 2500 МГц и выше в режиме разгона. Максимальный объем памяти может составлять 64 ГБ.

Рядом с разъемами памяти находится колодка, с помощью которой, используя мультиметр, можно измерить напряжение на основных компонентах системы.

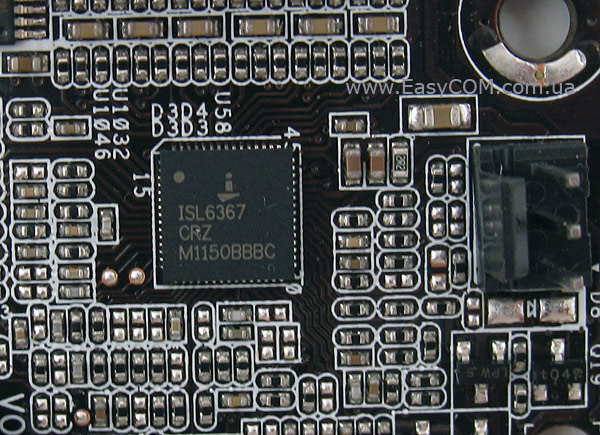

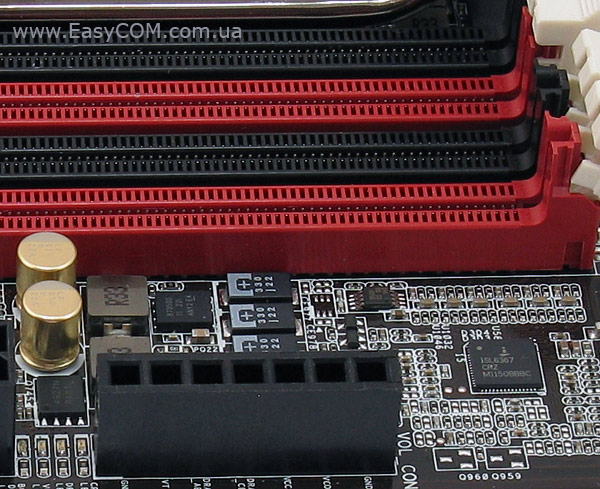

Стабилизатор питания процессор построен по схеме 12+2 фазы. В цепи питания процессора используются танталовые конденсаторы и дроссели с ферритовыми сердечниками. В качестве ШИМ-контроллера выступает пара контроллеров ISL6367 производства компании Intersil. Дополнительное питание на процессор подается через восьмиконтакный разъем.

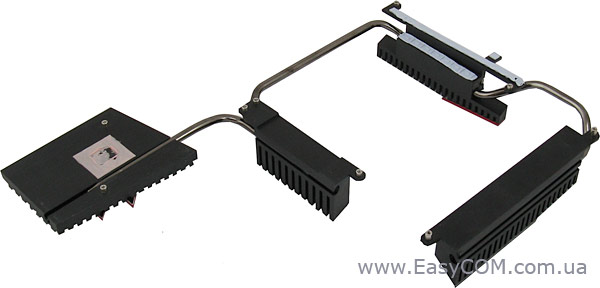

На материнской плате ASRock Fatal1ty X79 Champion установлена пассивная система охлаждения, состоящая из четырех радиаторов, соединенных тепловыми трубками и оформленных в одном стиле с материнской платой. Во время тестирования температура достигла 44°С. На фоне решений других производителей она смотрится более серьезно, в отличие от черепов, пистолетов и боеприпасов. Но это субъективное мнение автора, а, как известно: «на вкус и цвет все фломастеры разные».

На обратной стороне материнской платы ASRock Fatal1ty X79 Champion находится часть силовых элементов узла стабилизатора питания процессора, которые у производителя не получилось поместить на лицевой стороне платы.

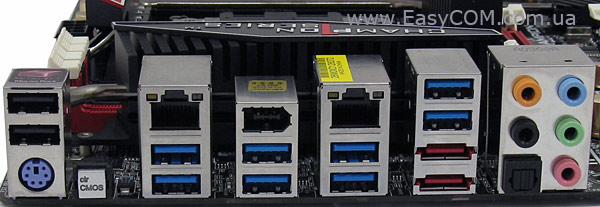

На интерфейсную панель ASRock Fatal1ty X79 Champion выведены следующие порты:

  • 1 x PS/2 клавиатура;
  • 2 x LAN (RJ45);
  • 8 x USB 3.0;
  • 1 x USB 2.0;
  • 1 x Fatal1ty Mouse Port (USB 2.0)
  • 2 x eSATA 6.0 Гб/с;
  • 1 x IEEE 1394;
  • 1 x оптический S/PDIF
  • 1 x кнопка сброса CMOS.
  • 5 x аудиопортов

Организация интерфейсной панели выполнена отлично, присутствуют все необходимые для работы разъемы. Но есть некоторые претензии по оформлению — никак не обозначен Fatal1ty Mouse Port, а ведь было бы лучше выделить его другим цветом.

Для организации охлаждения на материнской плате предусмотрено два разъема для подключения процессорного кулера (один трехконтактный и один четырехконтактный), а также четырех корпусных вентиляторов (два трехконтактных и два четырехконтакных разъема)

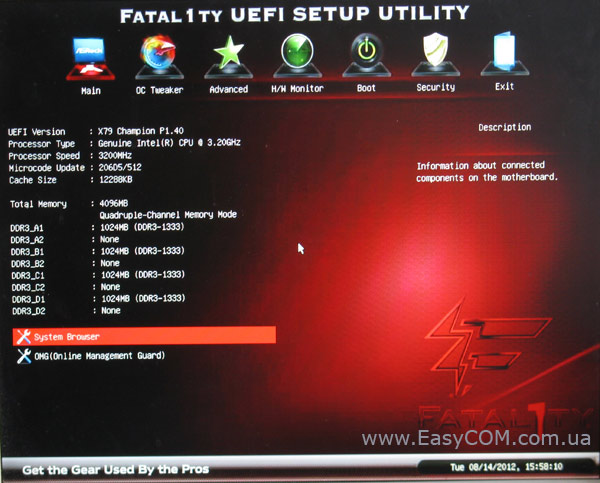

UEFI BIOS

Материнская плата ASRock Fatal1ty X79 Champion использует предзагрузчик, основанный на графическом интерфейсе UEFI. Навигация по пунктам меню осуществляется с помощью мышки. На главный экран выводится информация об установленной модели процессора, а также об общем объеме и текущей частоте оперативной памяти.

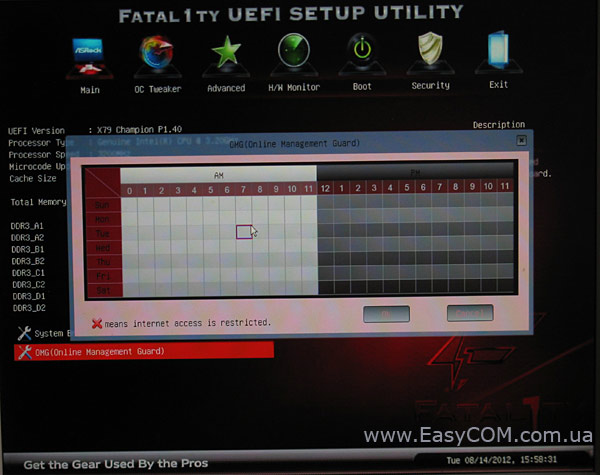

Функция OMG (Online Management Guard) позволяет заблокировать доступ в сеть в определенное время и может оказаться полезной при контроле доступа ребенка в Интеренет.

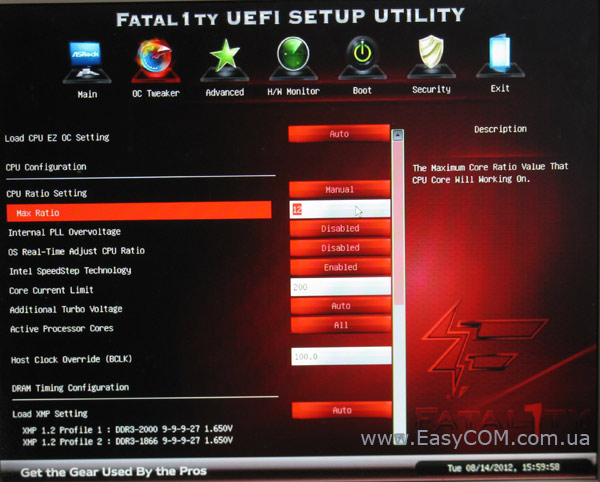

Настройки, предназначенные для разгона системы, сгруппированы в специализированном разделе OC Tweaker. Настроек немного, их количество примерно такое же, как и у материнских плат среднего уровня. Материнская плата ASUS Rampage IV Extreme, имеющая такую же стоимость, обладает большим количеством настроек. Для удобства, имеющиеся настройки, предназначенные для разгона системы, мы свели в таблицу:

Параметр

Название меню

Диапазон

Шаг

Частота системной шины, МГц

Host Clock Override (BCLK)

90 – 300

0,1

Множитель системной шины

Adjust CPU Base Clock Ratio

Auto, 1.0, 1.25, 1.67



Процессорный множитель

Max Ratio

12 – 60

1

Множитель частоты Turbo Boost

Core Current Limit

50 – 300

1



Additional Turbo Voltage

+0,004 - +0,996

0,004

Частота памяти

DRAM Frequency

800, 1066, 1333, 1600, 1866, 2133, 2400



Задержки ОЗУ

 DRAM Configuration

tCL, tRCD, tRAS, tRFC, tWR, tWTR, tRRD, tRTP, tFAW, tCWL, tCCD, tRWSR, tWRDD, tWRDR, tRWDD, tWWDR, tRRDD, tRRDR.



Напряжение на процессоре, В

CPU Core Voltage

0,6 – 1,7

0,005



Additional Turbo Voltage

0,004 – 0,996

0,002

Напряжение на чипсете, В

VCCSA Voltage

0,6 – 1,8

0,005

Напряжение на модулях памяти, В

DRAM Voltage

1,2– 1,8

0,015



VTT Voltage

0,765 – 1,662 В

0,013



CPU PLL Voltage

1,581 – 2,352 В

0,011



PCH 1.1V Voltage

0,701 – 1,705 В

0,063



PCH 1.5V Voltage

1,5 – 1,85 В

0,05

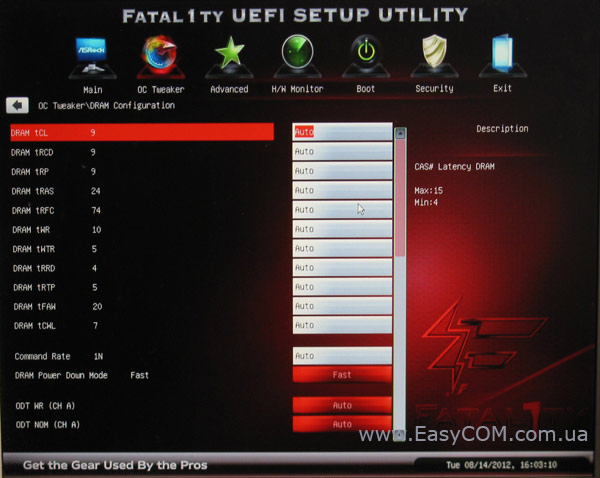

В разделе OC Tweaker есть отдельный пункт DRAM Timing Control, посвященный настройкам задержек оперативной памяти.

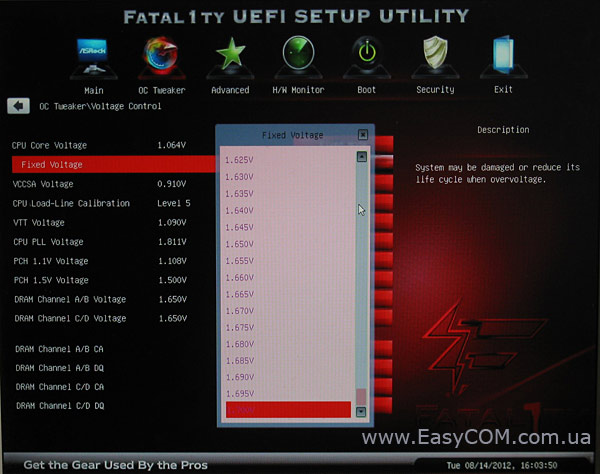

Настройки питания находятся в пункте Voltage Configuration.

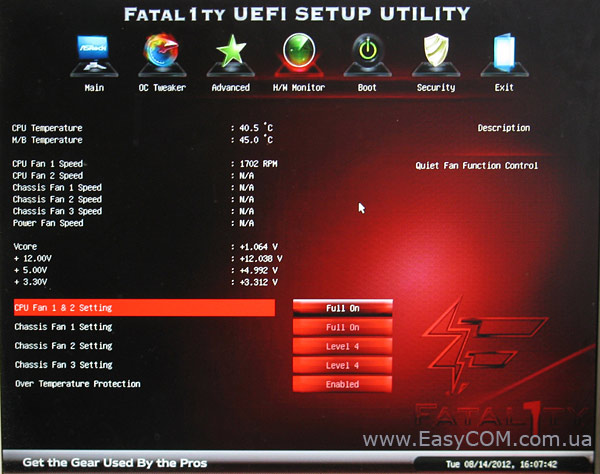

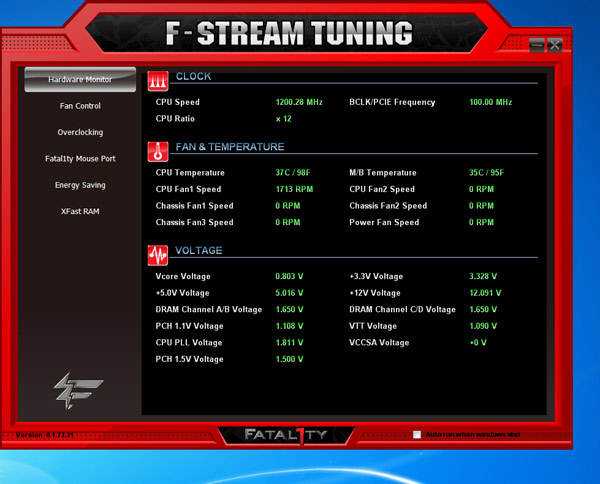

Раздел мониторинга H/W Monitor позволяет следить за:

  • температурой процессора, материнской платы;
  • скоростью вращения всех установленных вентиляторов;
  • напряжением на ядре и основных линиях питания +3В, +5В, +12В.

Кроме того, здесь же можно производить регулировку скорости вращения процессорного и корпусных вентиляторов в отдельности.

Утилиты

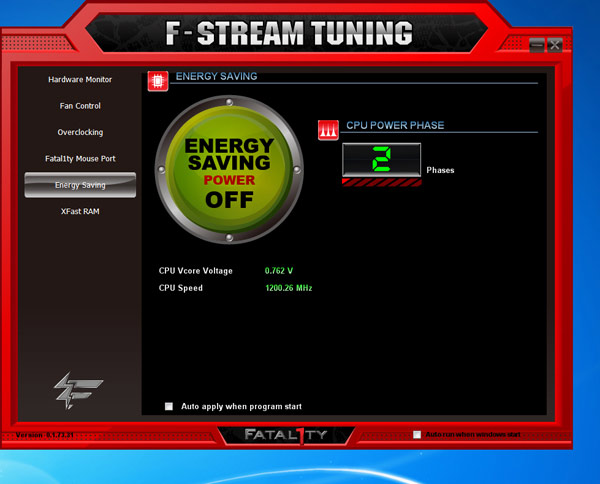

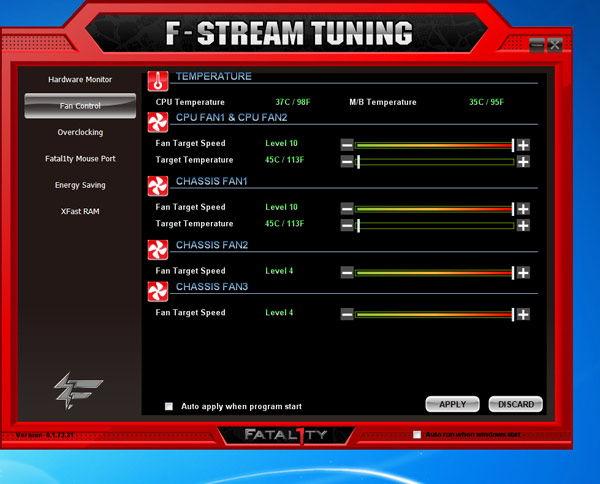

Для разгона, настройки и мониторинга параметров системы в комплекте с материнской платой ASRock X79 поставляется фирменная утилита F-STREAM TUNING. Утилита содержит несколько вкладок, каждая из которых отвечает за те или иные возможности.

Доступ к настройкам для разгона системы открывается во вкладке Overclocking. В этом разделе утилиты содержатся все необходимые для разгона настройки, не хватает лишь возможности изменения частоты оперативной памяти.

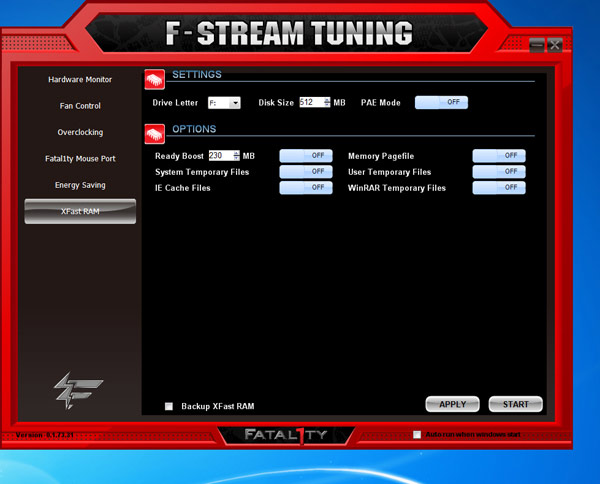

Вкладка XFast RAM позволяет создать отдельный логический диск для хранения временных данных.

Instant Boot позволяет настроить быстрый запуск системы.

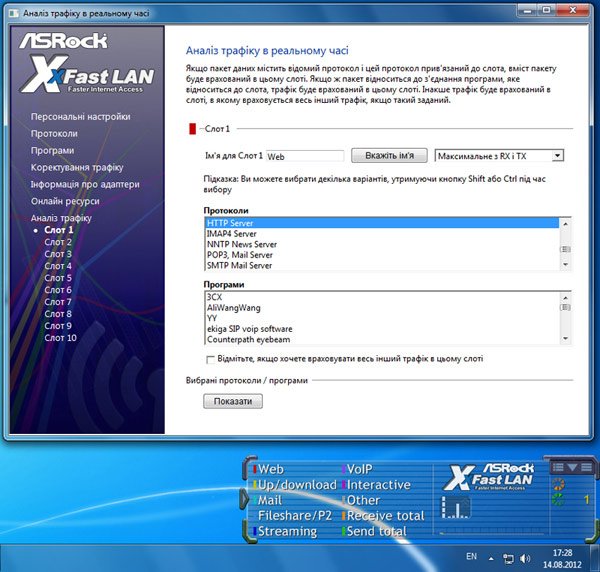

XFast LAN позволяет проанализировать сетевой трафик и установить ограничения, а так же включить корректировку трафика.

Возможности разгона

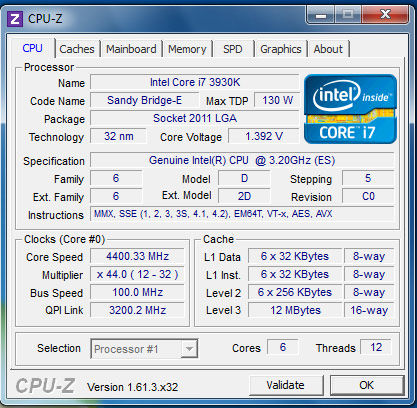

Путем повышения множителя и незначительного увеличения напряжения на ядре при использовании воздушного охлаждения нам удалось добиться стабильной частоты работы процессора 4400 МГц. Это стандартный показатель данной модели процессора для нашего тестового стенда, что говорит о хорошем разгонном потенциале платы.

Максимальный разгон системной шины составил 132 МГц, что также является вполне хорошим показателем для платформы.

Тестирование

Для проверки возможностей материнских плат использовалось следующее оборудование:

Процессор

Intel Core i7-3930K (LGA2011, 3,2 ГГц, L3 12 МБ)
Turbo Boost: enable
C1E: enable

Кулер

ZALMAN CNPS12X

Оперативная память

4x DDR3-1333 1024 МБ Kingston KVR1333D3N9/1G

Видеокарта

AMD Radeon HD 6970 2 ГБ

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

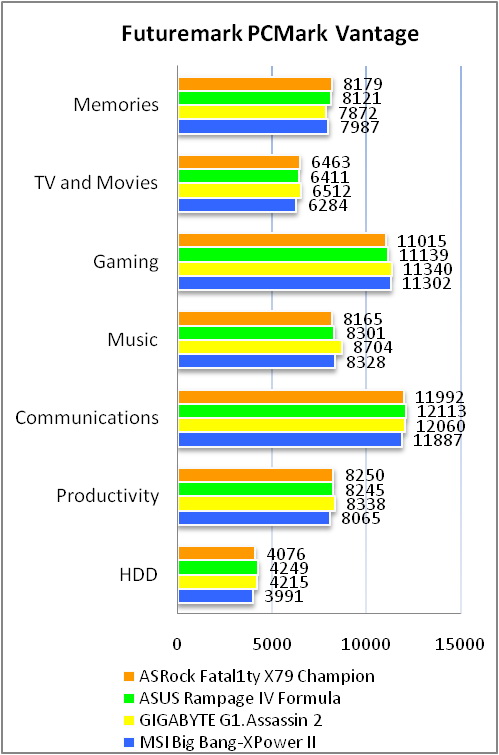

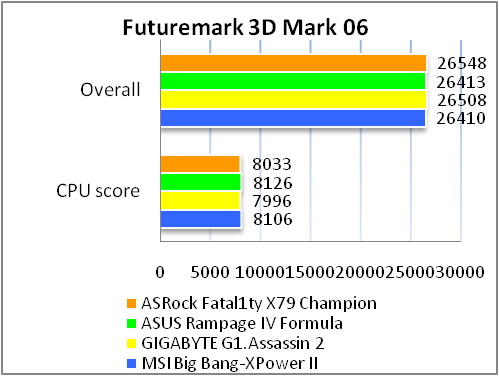

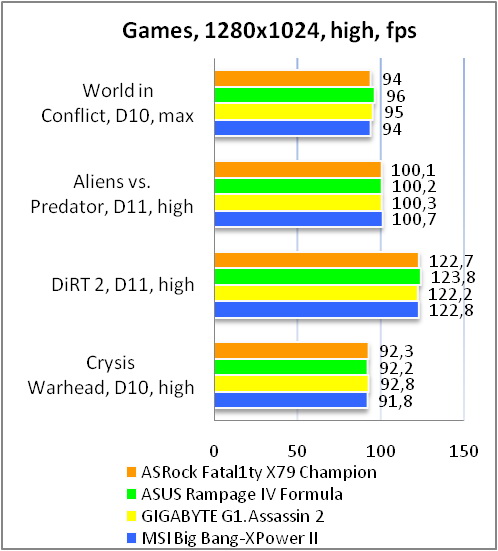

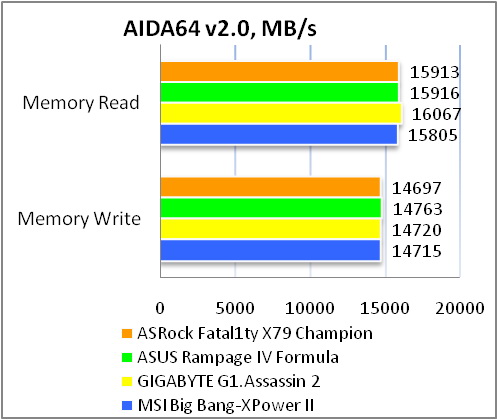

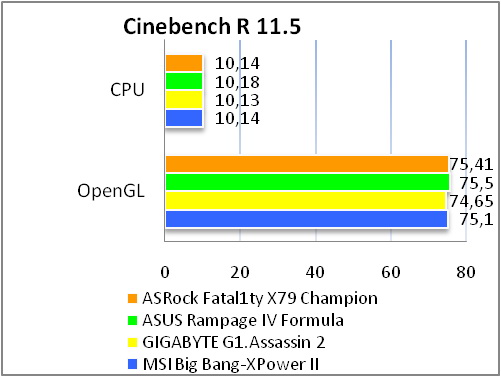

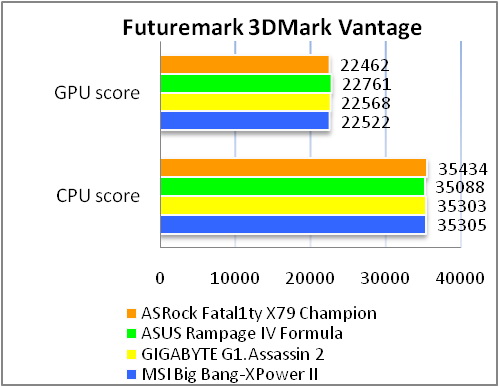

Тестирование не выявило сколь-нибудь заметного отставания ASRock Fatal1ty X79 Champion от оппонентов, что говорит о хорошей оптимизации материнской платы.

Тестирование звукового тракта на основе аудиопроцессора Creative Sound Core3D

Общие результаты (RightMark Audio Analyzer)

Режим работы 16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.20, -0.16

Очень хорошо

Уровень шума, дБ (А)

-91.8

Очень хорошо

Динамические диапазон, дБ (А)

92.1

Очень хорошо

Гармонические искажения, %

0.104

Средне

Гармонические искажения + шум, дБ(A)

-54.3

Плохо

Интермодуляционные искажения + шум, %

0.213

Средне

Взаимопроникновение каналов, дБ

-90.4

Отлично

Интермодуляции на 10 кГц, %

0.294

Средне

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.04

Отлично

Уровень шума, дБ (А)

-94.3

Очень хорошо

Динамические диапазон, дБ (А)

94.4

Очень хорошо

Гармонические искажения, %

0.0047

Очень хорошо

Гармонические искажения + шум, дБ(A)

-79.8

Средне

Интермодуляционные искажения + шум, %

0.011

Очень хорошо

Взаимопроникновение каналов, дБ

-89.2

Отлично

Интермодуляции на 10 кГц, %

0.010

Очень хорошо

Общая оценка



Очень хорошо

Качество звучания аудиокодека Creative Sound Core3D достаточно высокое, поэтому для непрофессионального использования встроенной аудиосистемы будет более чем достаточно.

Выводы

Если рассматривать материнскую плату ASRock Fatal1ty X79 Champion, абстрагировавшись от ее стоимости, то она будет отличной основой для производительного компьютера, даже не смотря на не самый богатый набор инструментов для разгона. Ведь для основы производительной и современной системы плата обладает всем необходимым: возможностью установки до четырех видеокарт, восемью разъемами для установки модулей ОЗУ, обилием всевозможных портов, качественной элементной базой, хорошим качеством сборки. И лишь высокая стоимость помешает найти ASRock Fatal1ty X79 Champion своего покупателя. За такую же цену можно присмотреть и более функциональные в плане разгона решения и модели с увеличенным сроком гарантии. Но, каждый, конечно же, самостоятельно решает какую материнскую плату купить. Если же производитель снизит стоимость на ASRock Fatal1ty X79 Champion, тогда это будет рациональным, а в ряде случаев и оптимальным, приобретением.

Достоинства:

  • наличие пяти слотов PCI-Express 3.0 x16;
  • поддержка технологий NVIDIA SLI и ATI CrossFireX;
  • поддержка шести портов SATA 6.0 ГБ/с и двух eSATA 6.0 ГБ/с;
  • поддержка восьми портов USB 3.0;
  • качественная элементная база;
  • хорошие возможности разгона;
  • наличие кнопок Power, Reset, clr CMOS и индикатора POST-кодов;
  • поддержка фирменных технологий XFast LAN, XFast RAM, XFast USB;
  • поддержка технологии Teaming для сетевых портов;
  • эффективная система охлаждения;

Недостатки:

  • завышенная цена.

Особенности:

  • присутствует лишь базовое количество оверклокерских настроек в UEFI BIOS.


Автор: Корниенко Александр

Выражаем благодарность компании ASRock за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.
