Обзор и тестирование материнской платы ASRock Z390 Phantom Gaming SLI: для любителей онлайн-игр
28-01-2019
Материнские платы компании ASRock редко попадают к нам на тестирование, хотя всегда любопытно взглянуть на подход менее популярных на нашем рынке производителей. Раньше продукция этого бренда ассоциировалась с любопытными игровыми моделями серии Fatal1ty, а также с менее приметными решениями с отличным соотношением цены и возможностей. Сейчас же наибольший интерес вызывает линейка Taichi со стильным дизайном в черно-белых тонах и чипсетным радиатором нестандартной формы.
Однако начнем мы знакомство с современными моделями ASRock не с флагмана, а с более доступной большинству материнской платы ASRock Z390 Phantom Gaming SLI, стоимость которой на момент подготовки обзора составляет порядка $190 (5280 грн). Из названия понятно, что производитель делает упор на поддержке технологии NVIDIA SLI. Единственное ли это ее достоинство? Давайте разбираться.
Спецификация
Модель |
ASRock Z390 Phantom Gaming SLI |
Чипсет |
Intel Z390 |
Процессорный разъем |
Socket LGA1151 |
Поддерживаемые процессоры |
Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого и девятого поколений для платформы Intel Socket LGA1151 |
Поддержка памяти |
4 x DIMM-слота с поддержкой максимум 64 ГБ памяти c частотой до DDR4-4300 МГц |
Слоты расширения |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 4 x PCI Express 3.0 x1 |
Дисковая подсистема |
1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA и PCIe 3.0 x4) 1 x Ultra M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA и PCIe 3.0 x4) 6 x SATA 6 Гбит/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Dragon RTL8125AG (10/100/1000/2500 Мбит/с) |
Звуковая подсистема |
8-канальный Realtek ALC892 |
Питание |
1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V |
Вентиляторы |
2 x разъема вентиляторов CPU (4-контактные) 3 x разъема подключения системных вентиляторов (4-контактные) |
Охлаждение |
Алюминиевый радиатор на чипсете Алюминиевые радиаторы на элементах подсистемы питания |
Внешние порты I/O |
1 x PS/2 Combo 1 x DVI-D 1 x HDMI 1 x RJ45 4 х USB 3.1 Gen 1 1 x USB 3.1 Gen 2 Type-A 1 x USB 3.1 Gen 2 Type-C 5 x аудиопортов 1 x Optical S/PDIF out |
Внутренние порты I/O |
2 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM 1 x TPM |
BIOS |
128 Mбит Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1 |
Форм-фактор |
ATX 305 x 224 мм |
Сайт производителя |
ASRock |
Упаковка и комплектация
Новинка поставляется в картонной упаковке, оформленной в темно-красных тонах с отличным информационным наполнением, которое полностью отображает ключевые ее особенности и преимущества.

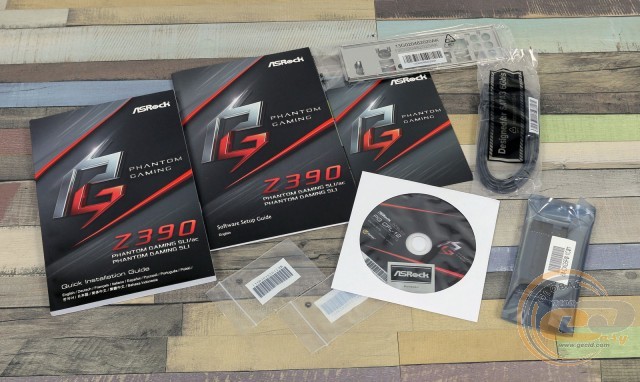

В коробке мы обнаружили следующий набор аксессуаров:
- диск с ПО;
- комплект бумажной документации;
- заглушку интерфейсной панели;
- два SATA-шлейфа;
- винты для крепления M.2-накопителей;
- мостик NVIDIA SLI.
Дизайн и особенности платы

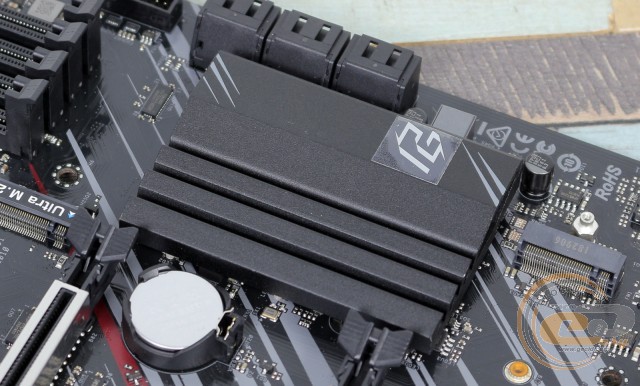

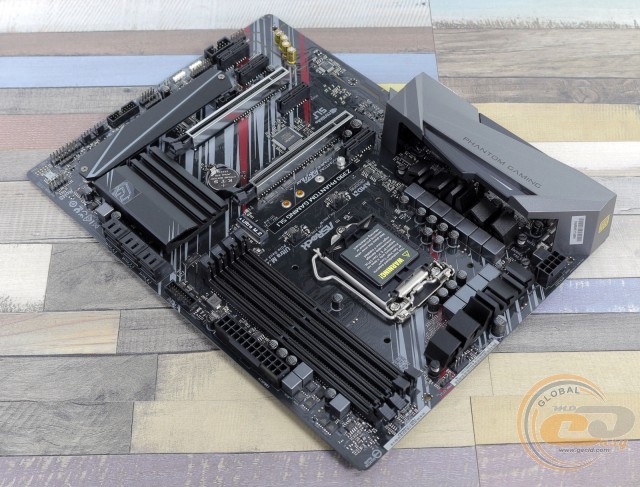

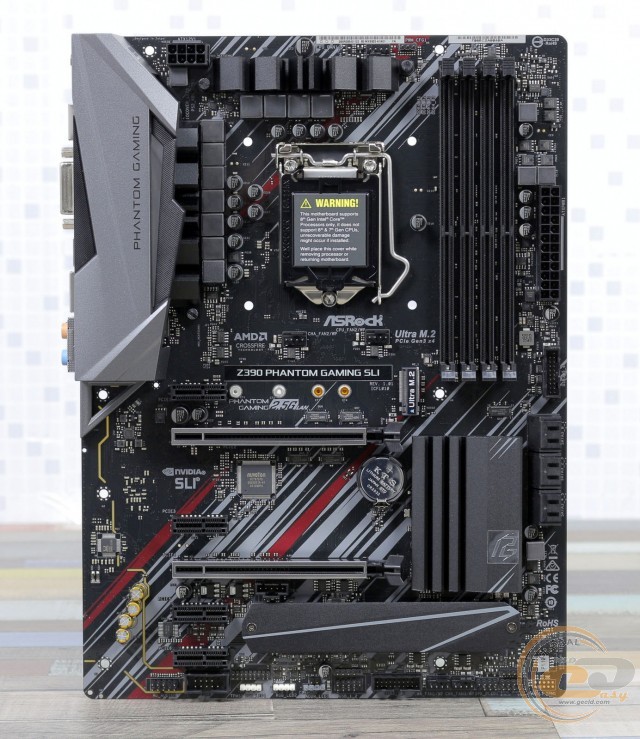

ASRock Z390 Phantom Gaming SLI выполнена на печатной плате черного цвета формата ATX с немного уменьшенной шириной (305 x 224 мм). Ее оформление получилось одновременно строгим и не слишком скучным из-за бело-красного узора. Также из интересных моментов отметим защитный кожух над интерфейсной панелью, усиленные слоты для видеокарт и наличие одного радиатора охлаждения M.2-накопителя.
По доброй традиции не обошлось без LED-подсветки, которая заключается в ярком свечении области вокруг чипсетного радиатора. При желании добавить больше иллюминации, можно воспользоваться тремя колодками для светодиодных лент, а затем синхронизировать подсветку благодаря технологии ASRock Polychrome RGB.
Компоновка набортных элементов выполнена на очень высоком уровне: DIMM-слоты оснащены защелками с одной стороны, а порты SATA не будут перекрыты даже самыми габаритными видеокартами. Стоит учесть лишь отсутствие крепежных отверстий по правой стороне печатной платы.

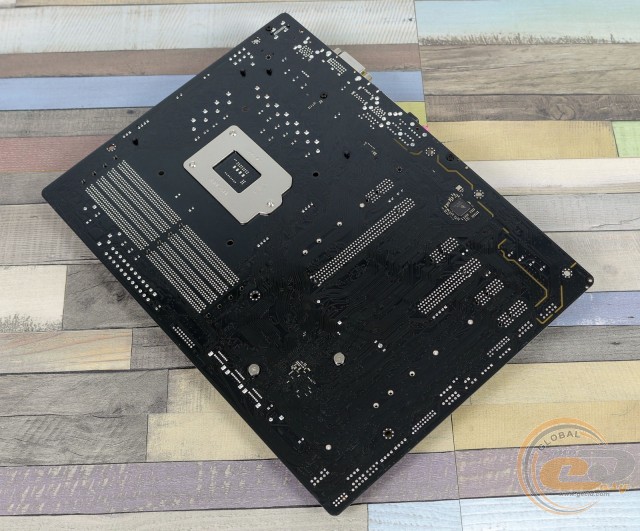

На обратной стороне можно отметить опорную пластину процессорного разъема и сетевой контроллер. Также хорошо видно, что только чипсетный радиатор закреплен при помощи винтов.

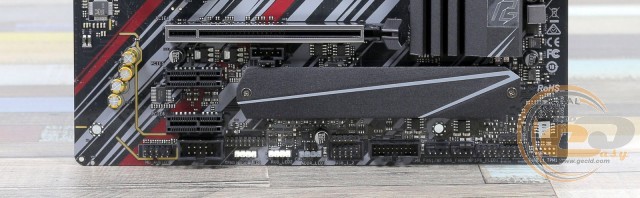

Большая часть элементов сгруппирована в нижней части материнской платы. Тут мы видим: колодку подключения аудиоразъемов передней панели, порты COM и TPM, три разъема для светодиодных лент, а также джампер сброса CMOS и колодку подключения фронтальной панели.
Дополнительно отметим три колодки для активации портов USB: две для USB 2.0 и одну для USB 3.1 Gen 1. Всего на плате силами чипсета Intel Z390 реализована поддержка трех внутренних портов USB 2.0 и восьми USB 3.1 Gen 1 (четырех внутренних и четырех внешних).

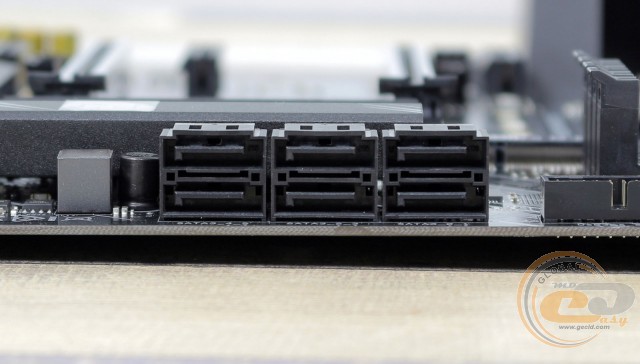

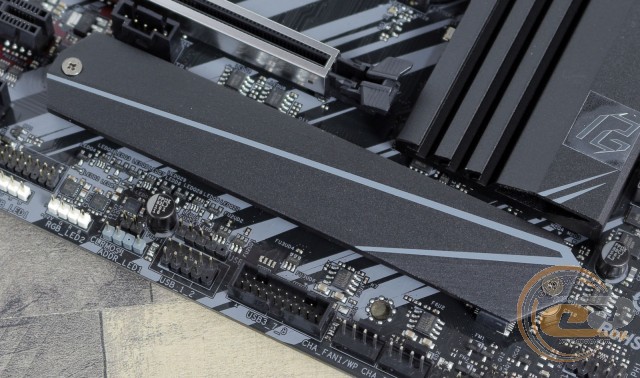

Возможности организации дисковой подсистемы представлены двумя интерфейсами Ultra M.2 Socket 3 и шестью портами SATA 6 Гбит/с. В связи с недостатком свободных линий, присутствует два ограничения по одновременному использованию интерфейсов. Первый слот M.2 Socket 3 («M.2_1») делит пропускную способность с одним портом SATA 6 Гбит/с («SATA3_1») при установке SATA-накопителя. В свою очередь установка SATA-накопителя во второй слот M.2 Socket 3 («M.2_2») приведет к отключению другого порта SATA 6 Гбит/с («SATA3_5»).

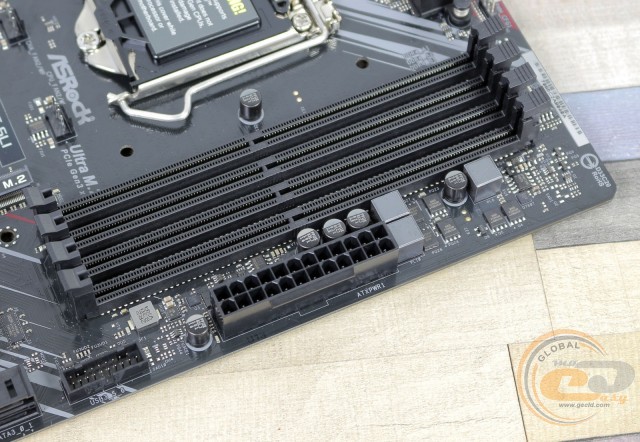

Системная плата ASRock Z390 Phantom Gaming SLI оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4300 МГц. Максимальный объем памяти может достигать 64 ГБ.
Дополнительно отметим вторую колодку для подключения выносной панели с портами USB 3.1 Gen 1.

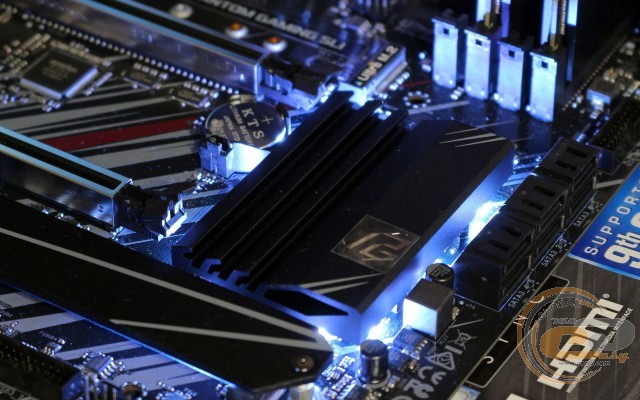

Система охлаждения состоит из трех алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z390, а еще два накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:
- радиатор охлаждения чипсета – 37,2°C (при разгоне – 37,6°C);
- верхний радиатор охлаждения элементов подсистемы питания процессора – 49,4°C (при разгоне – 57,2°C);
- боковой радиатор охлаждения элементов подсистемы питания процессора – 74,4°C (при разгоне – 90,1°C);
- дроссели – 78,2°C (при разгоне – 95,5°C).
Температурные показатели недвусмысленно намекают на то, что для проведения разгонных экспериментов необходимо организовать хорошую циркуляцию воздуха внутри корпуса.

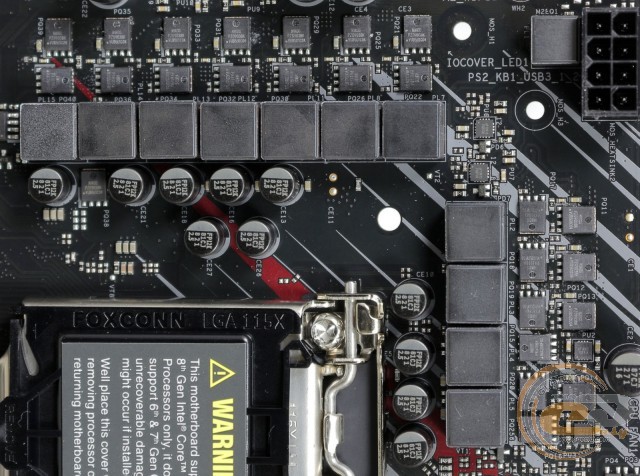

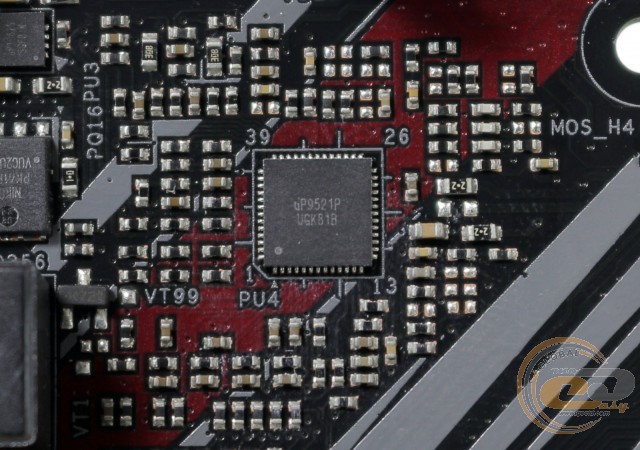

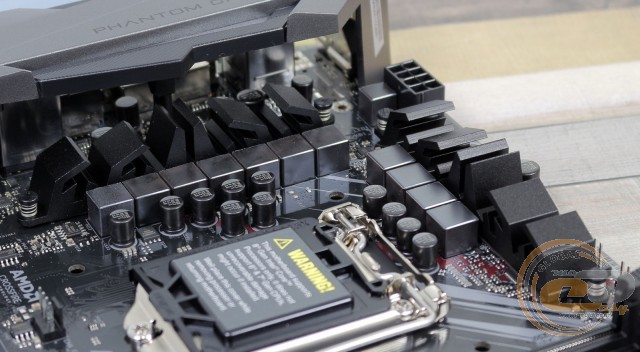

Питание процессора осуществляется по 10-фазной схеме для вычислительных ядер и дополнительных узлов. Элементная база включает в себя японские конденсаторы серии Nichicon 12K Black, ферритовые дроссели и МОП-транзисторы Niko Semiconductor PZ0903BK и PK618BA. Сам преобразователь основан на цифровом ШИМ-контроллере uP9521P.
Для расширения функциональности материнской платы ASRock Z390 Phantom Gaming SLI есть шесть слотов:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x16;
- PCI Express 3.0 x1;
- PCI Express 3.0 x1.
Напомним, что одним из достоинств этой модели является поддержка технологии NVIDIA SLI в режиме x8+x8. А учитывая расположение слотов, можно с уверенностью говорить о беспроблемной установке пары видеокарт с трехслотовым кулером. Отдельно отметим, что разъемы PCI Express 3.0 x16 обладают усиленной конструкцией, а все PCI Express 3.0 x1 выполнены в открытом формате без перемычки.
