Обзор материнской платы ASRock Z490 PG Velocita: оригинальный подход

Продукция компании ASRock редко попадает к нам на тестирование, но мы вовсе не считаем, что она не заслуживает вашего внимания. Как раз наоборот, ее материнские платы выглядят очень интересно и своеобразно. Чего только стоят флагманские решения серии AQUA с предустановленным водоблоком! Второй любопытной серией с интересным внешним видом и отличными возможностями является ASRock Taichi. Очень рекомендуем хотя бы мельком взглянуть на эти платы.

ASRock Z490 PG Velocita

Сегодня же рассмотрим модель из более доступной серии Phantom Gaming, а именно ASRock Z490 PG Velocita. Ее стоимость составляет порядка $300. Давайте же взглянем, что интересного нам приготовил тайваньский производитель за эти деньги.

Спецификация

Модель

ASRock Z490 PG Velocita

Чипсет

Intel Z490

Процессорный разъем

Socket LGA1200

Поддерживаемые процессоры

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого поколения для платформы Socket LGA1200

Поддержка памяти

4 x DIMM-слота с поддержкой максимум 128 ГБ памяти c частотой до DDR4-4666+ МГц

Слоты расширения

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

3 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля беспроводных интерфейсов)

Дисковая подсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; PCIe 4.0 x4 только с Intel Rocket Lake-S)

1 x M.2 Socket 3 (M.2 2260 и M.2 2280; SATA и PCIe 3.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4) (M2_3)

8 x SATA 6 Гбит/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Dragon RTL8125BG (10/100/1000/2500 Мбит/с)

1 x Intel WGI219V (10/100/1000 Мбит/с)

Звуковая подсистема

8-канальный Realtek ALC1220

Питание

1 х 24-контактный разъем питания ATX

2 x 8-контактных разъема питания ATX12V

Вентиляторы

2 x разъема вентиляторов CPU (4-контактные)

5 x разъемов подключения системных вентиляторов (4-контактные)

Охлаждение

Алюминиевый радиатор на чипсете

Алюминиевые радиаторы на элементах подсистемы питания, соединенные тепловой трубкой, и три вентилятора

Внешние порты I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

2 x RJ45

4 x USB 3.2 Gen 1

1 х USB 3.2 Gen 2 Type-C

1 х USB 3.2 Gen 2 Type-A

1 x Optical S/PDIF out

5 x аудиопортов

Внутренние порты I/O

2 x USB 3.2 Gen 1

1 x USB 3.2 Gen 1 Type-C

2 x USB 2.0

1 x TPM

1 x Thunderbolt

BIOS

128 Mбит Flash ROM, UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт производителя

ASRock
Новые версии BIOS и драйверов можно скачать со страницы поддержки

Упаковка и комплектация

ASRock Z490 PG Velocita ASRock Z490 PG Velocita

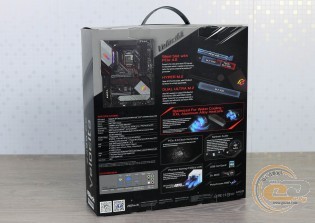

Материнская плата поставляется в картонной упаковке с удобной ручкой для транспортировки. Ее оформление в темных тонах характеризуется отличной информативностью. Оно отображает ключевые ее особенности и преимущества.

ASRock Z490 PG Velocita

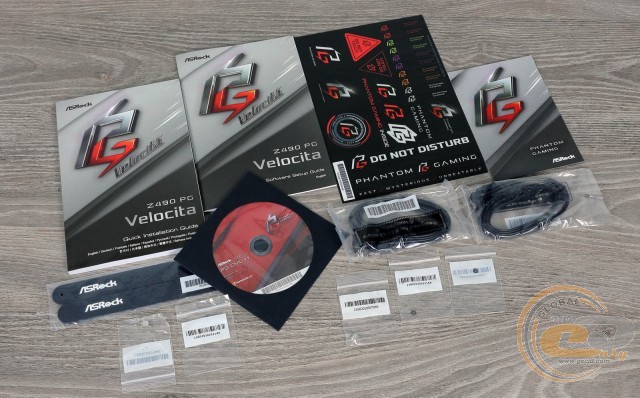

В коробке мы обнаружили следующий набор аксессуаров:

  • диск с ПО;
  • набор бумажной документации;
  • четыре SATA-шлейфа;
  • набор наклеек;
  • пару стяжек для кабелей;
  • винты для крепления M.2 SSD.

Дизайн и особенности платы

ASRock Z490 PG Velocita

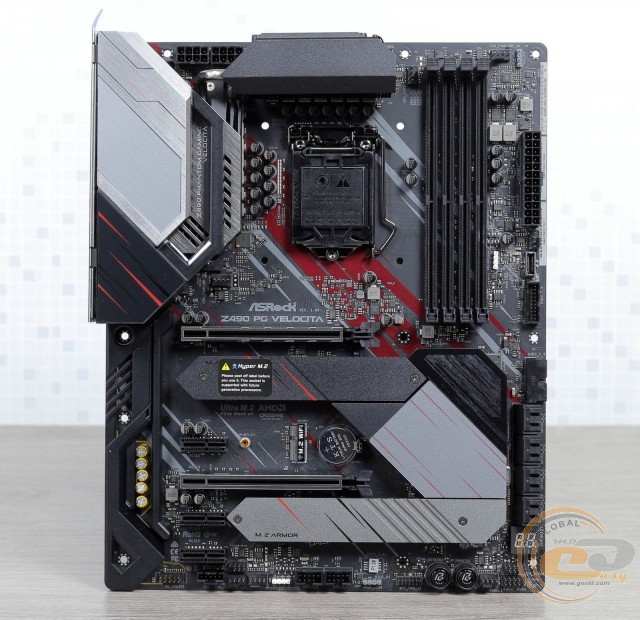

ASRock Z490 PG Velocita выполнена на печатной плате черного цвета формата ATX. Ее оформление получилось одновременно строгим и не слишком скучным из-за вкраплений красного цвета. Из интересных моментов отметим защитный кожух над интерфейсной панелью, усиленные слоты для видеокарт, а также наличие пары радиаторов охлаждения M.2-накопителей и предустановленную заглушку интерфейсной панели.

ASRock Z490 PG Velocita

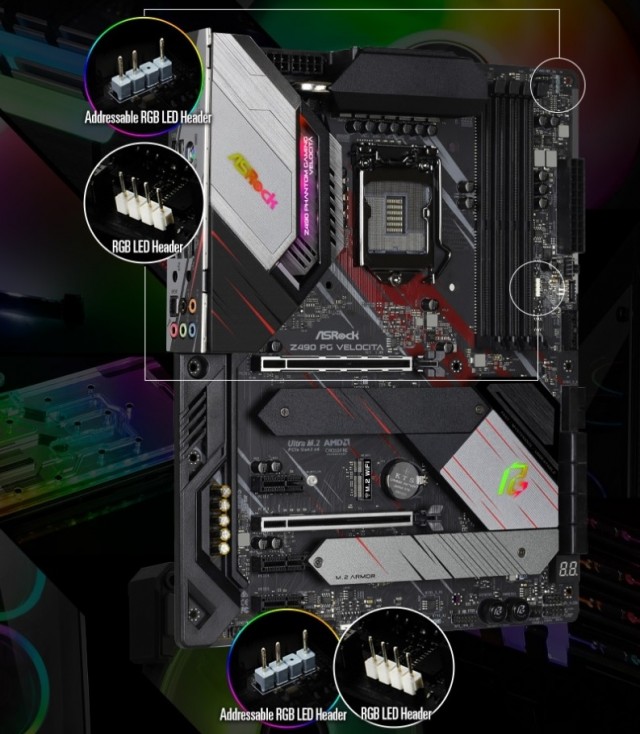

По доброй традиции не обошлось без LED-подсветки чипсетного радиатора и кожуха над интерфейсной панелью. Дополнительно можно подключить четыре светодиодные ленты и синхронизировать подсветку благодаря технологии ASRock Polychrome RGB.

ASRock Z490 PG Velocita

Компоновка набортных элементов выполнена на высшем уровне, и никаких проблем со сборкой системы у вас не возникнет: DIMM-слоты используют защелки с одной стороны, а длинные видеокарты не перекроют доступ к портам SATA.

ASRock Z490 PG Velocita

На обратной стороне печатной платы выделим опорную пластину процессорного разъема, винты крепления радиаторов системы охлаждения и несколько контроллеров, для которых не хватило места на лицевой стороне.

ASRock Z490 PG Velocita

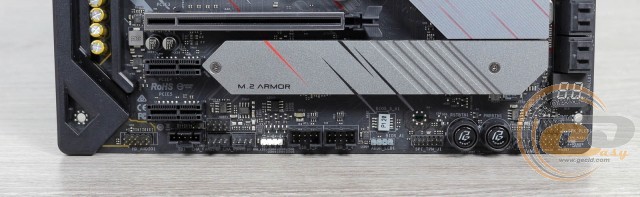

Большая часть внутренних разъемов по традиции сгруппирована в нижней части материнской платы. Тут мы видим колодку подключения аудиоразъемов передней панели, джампер сброса CMOS, диагностический LED-индикатор, разъемы подключения вентиляторов и светодиодных лент, кнопки включения и перезагрузки, а также колодки подключения фронтальной панели, TPM и Thunderbolt. Дополнительно отметим две колодки активации портов USB 2.0. Всего на плате силами чипсета реализована поддержка четырех внутренних USB 2.0.

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

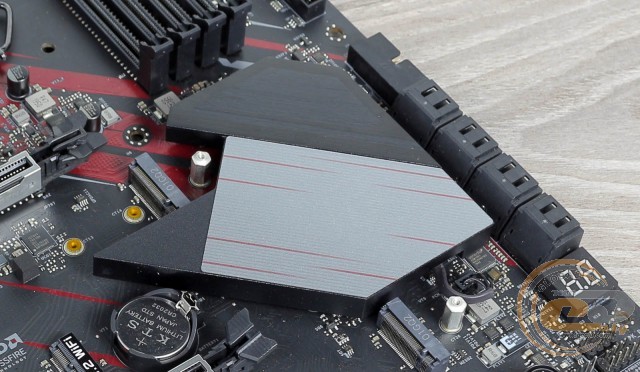

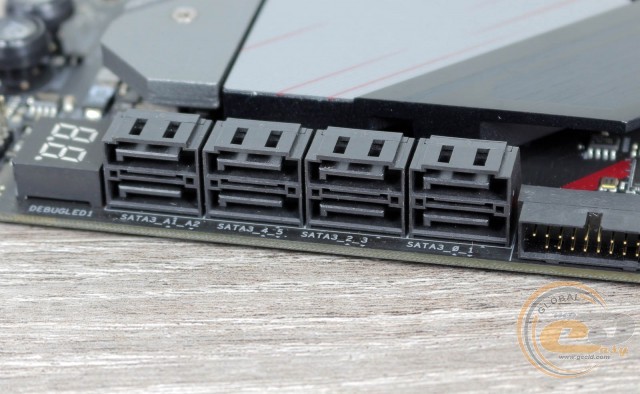

Возможности организации дисковой подсистемы представлены тремя интерфейсами M.2 Socket 3 (один из которых отключен, поскольку будет работать только с процессорами Intel Rocket Lake-S) и восемью портами SATA 6 Гбит/с. В связи с недостатком свободных линий слот M.2 Socket 3 (M2_2) делит пропускную способность с двумя портами SATA 6 Гбит/с (SATA3_0 и SATA3_1). В свою очередь третий слот M.2 Socket 3 (M2_3) делит пропускную способность с двумя другими портами SATA 6 Гбит/с (SATA3_4 и SATA3_5).

ASRock Z490 PG Velocita

Системная плата ASRock Z490 PG Velocita оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR4, которые могут работать в двухканальном режиме. Для его реализации планки необходимо устанавливать в первый и третий либо во второй и четвертый слоты (или же занять все доступные разъемы). Поддерживаются модули, работающие на частотах до 4666 МГц. Максимальный объем памяти может достигать 128 ГБ.

Дополнительно отметим расположенные на правой стороне колодки для подключения выносных панелей с портами USB 3.2 Gen 1. Всего данная модель оснащена двумя внешними портами USB 3.2 Gen 2 и девятью USB 3.2 Gen 1 (четырьмя внешними и пятью внутренними).

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

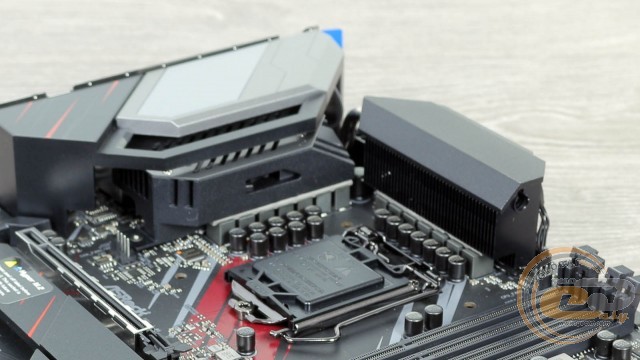

Система охлаждения ASRock Z490 PG Velocita заслуживает отдельного внимания. На первый взгляд, перед нами типичная конструкция с тремя алюминиевыми радиаторами: один осуществляет отвод тепла от чипсета Intel Z490, а остальные два, соединенные между собой тепловой трубкой, отвечают за охлаждение элементов подсистемы питания процессора.

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

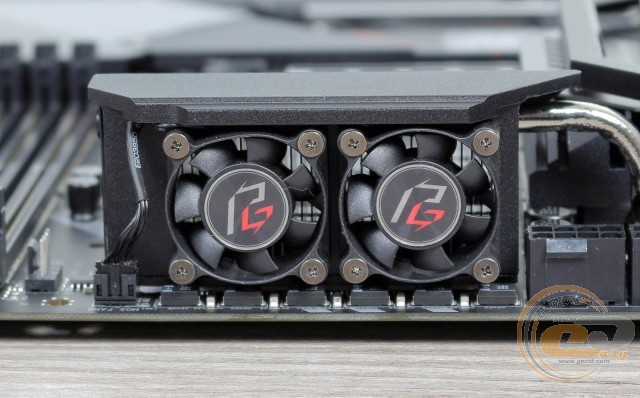

Однако не все так просто. На верхнем радиаторе установлена пара вентиляторов EVERFLOW R123510SH с диаметром крыльчатки 30 мм.

ASRock Z490 PG Velocita

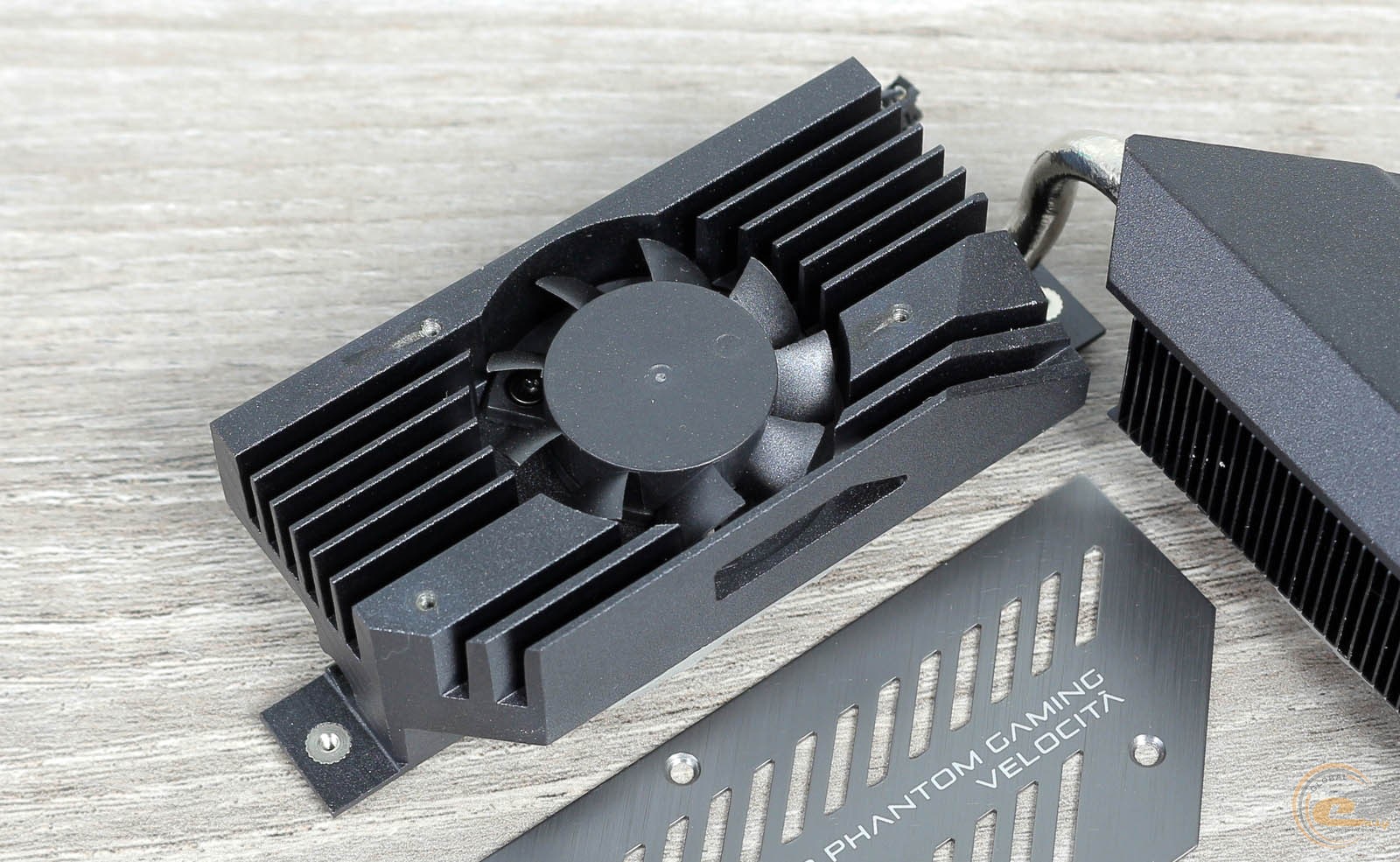

Еще одна 40-мм вертушка установлена внутри радиатора возле интерфейсной панели. Все они поддерживают гибридный режим и приостанавливают свою работу при низкой нагрузке. Ресурс их службы составляет 50 000 часов, что эквивалентно почти 6 годам непрерывной работы (24/7).

ASRock Z490 PG Velocita

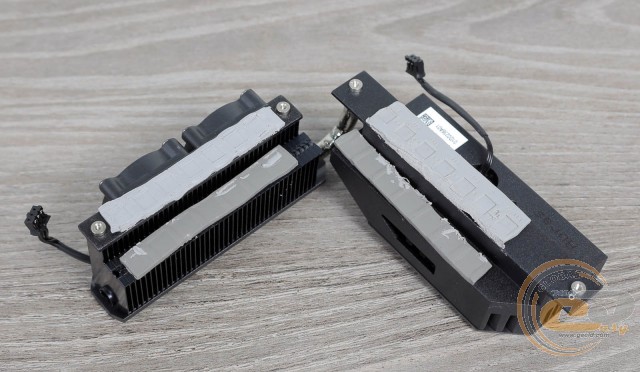

Сами радиаторы отводят тепло не только от микросхем DrMOS, но и от дросселей. В процессе тестирования были зафиксированы следующие температурные показатели:

  • радиатор охлаждения чипсета – 35°C (при разгоне – 37°C);
  • верхний радиатор охлаждения элементов подсистемы питания процессора – 40°C (при разгоне − 44°C);
  • боковой радиатор охлаждения элементов подсистемы питания процессора – 42°C (при разгоне − 45°C);
  • дроссели – 42°C (при разгоне − 46°C).

Полученные результаты указывают на высокую эффективность работы системы охлаждения, так что никаких проблем с ее перегревом точно не будет.

ASRock Z490 PG Velocita

ASRock Z490 PG Velocita

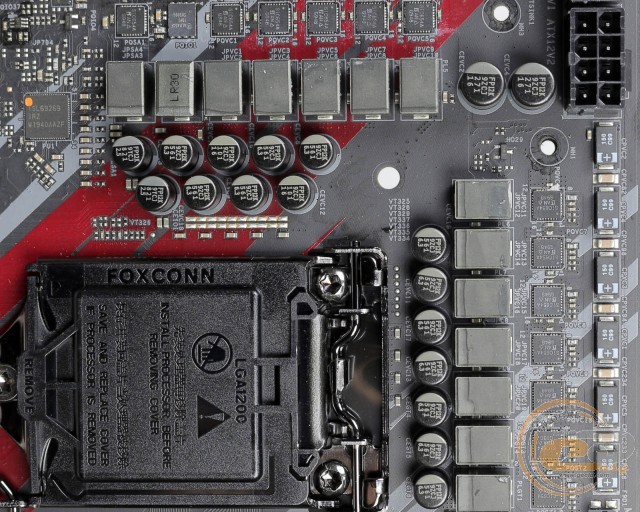

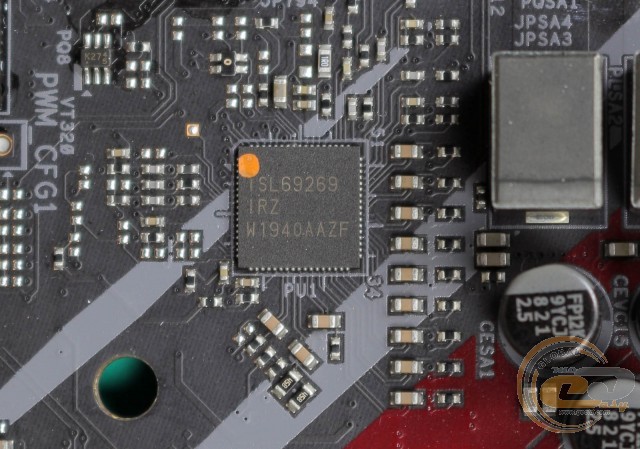

Питание процессора осуществляется по 13-фазной схеме для вычислительных ядер и дополнительных узлов. Преобразователь основан на цифровом ШИМ-контроллере ISL69269. Элементная база материнской платы набрана при помощи высококачественных комплектующих и включает в себя твердотельные конденсаторы, дроссели с ферритовым сердечником на 60 А и микросхемы SiC654A (50 A) от Vishay Siliconix.

ASRock Z490 PG Velocita

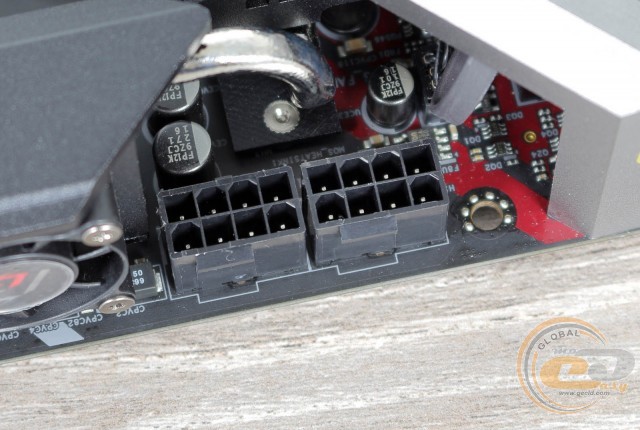

Питание процессора осуществляется посредством пары разъемов ATX12V в 8-контактном исполнении.

ASRock Z490 PG Velocita

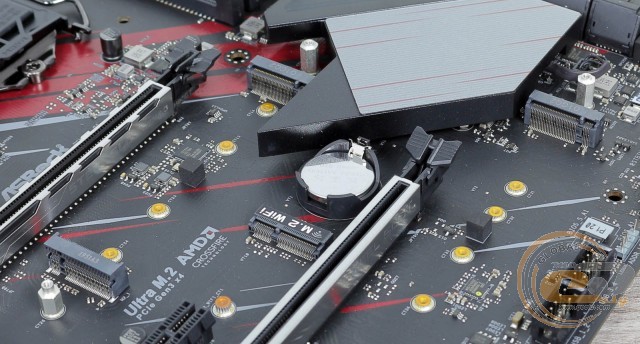

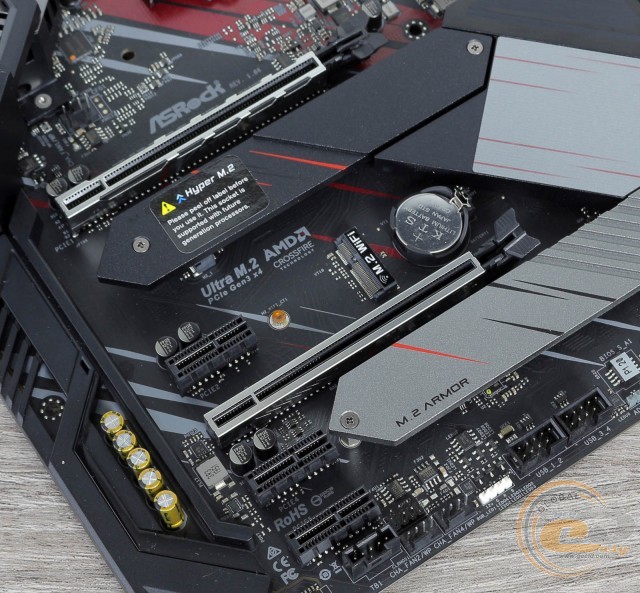

Для расширения функциональности материнской платы ASRock Z490 PG Velocita есть шесть слотов:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (в режиме х4);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x1.

Для видеокарты предназначен только верхний слот PCI Express 3.0 x16, но усиленную конструкцию получили оба PCIe 3.0 x16. В итоге плата без проблем выдержит самые тяжелые и габаритные видеоускорители.

ASRock Z490 PG Velocita

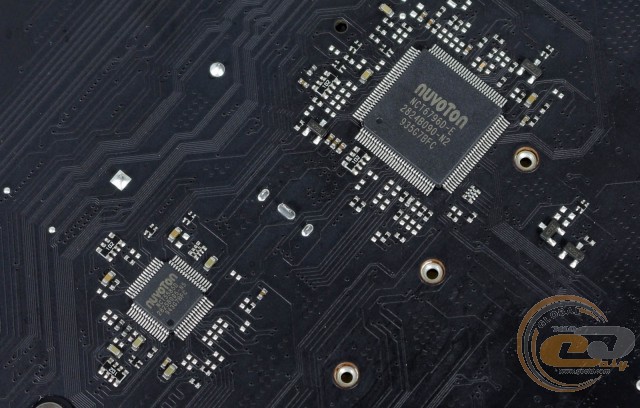

Возможности Multi I/O возложены на микросхемы NUVOTON NCT6796D-E и NCT5585D.

ASRock Z490 PG Velocita ASRock Z490 PG Velocita

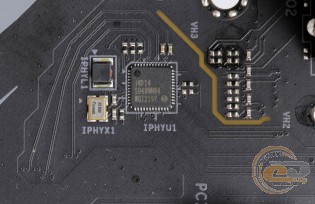

Для поддержки сетевых соединений служат два LAN-контроллера: Dragon RTL8125BG с максимальной пропускной способностью 2,5 Гбит/с и гигабитный Intel WGI219V. Для приоритизации трафика можно использовать фирменное ПО. В запасе есть еще разъем M.2 2230 для установки модуля беспроводных интерфейсов.

ASRock Z490 PG Velocita

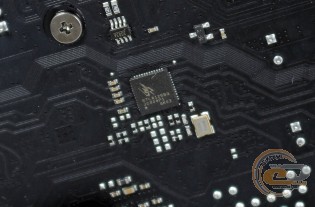

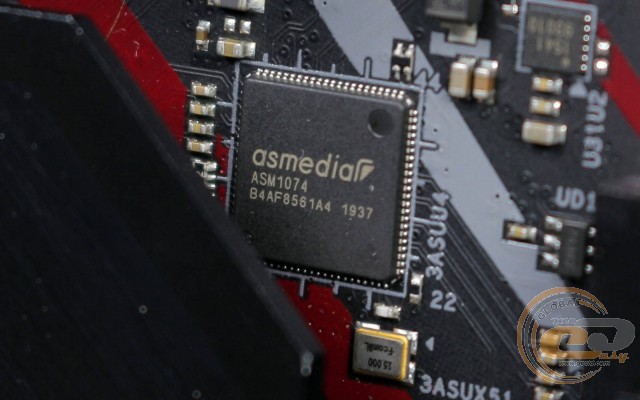

Дополнительные порты USB 3.1 Gen 1 реализованы при помощи контроллера ASMedia ASM1074.

ASRock Z490 PG Velocita

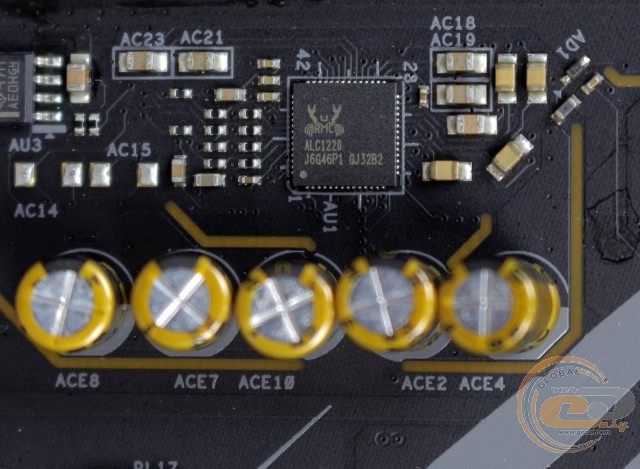

Звуковая подсистема рассматриваемой материнской платы основана на 8-канальном HDA-кодеке Realtek ALC1220. Она включает в себя конденсаторы Nichicon и усилитель NE5532 с поддержкой наушников с импедансом до 600 Ом.
