Обзор и тестирование материнской платы ASRock Z75 Pro3 на Intel Z75 Express

10-12-2012

Несмотря на то, что анонс последнего поколения чипсетов от Intel состоялся уже достаточно давно, продуктов основанных на Intel Z75 Express пока что очень мало. К примеру, рассматриваемая сегодня материнская плата ASRock Z75 Pro3 является единственной моделью в продуктовой линейке компании, которая выполнена на Intel Z75 Express. Что ж, прежде чем переходить непосредственно к обзору материнской платы, предлагаем для начала выяснить основные отличия между Intel Z75 Express и его «старшим братом» - Intel Z77 Express.

ASRock Z75 Pro3

(Intel Z77 Express)

(Intel Z75 Express)

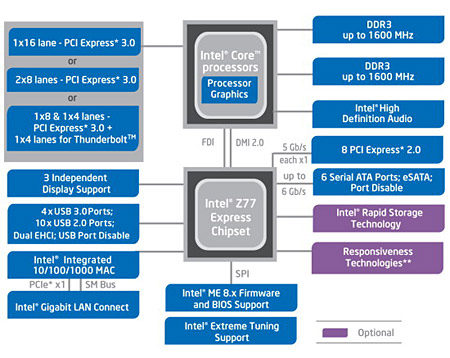

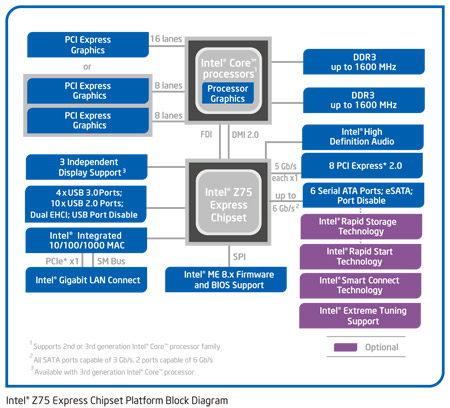

Отличий на самом деле не так уж и много, фактически по сравнению с Intel Z77 Express в младшем чипсете отсутствуют только две возможности: поддержка технологии Intel Smart Response и возможность распределения 16 линий PCI Express по схеме х8+х4+х4. При этом оптовая стоимость закупки чипсета Intel Z75 Express для компаний производителей материнских плат ниже, чем у Intel Z77 Express, всего на 8 долл. США. При столь несущественной разнице между чипсетами и их стоимостью, становится понятна причина низкой популярности Intel Z75 Express у производителей. Для более наглядного примера приведем сравнение двух материнских плат ASRock Z75 Pro3 и ASRock Z77 Pro3.



ASRock Z75 Pro3

ASRock Z77 Pro3

USB 3.0

внешние/внутренние

2/2

2/2

USB 2.0

внешние/внутренние

4/6

4/6

Оперативная память

4 x DIMM

 до 32 ГБ

4 x DIMM

 до 32 ГБ

PCI-E x16

1

1

PCI-E x4

1

1

PCI-E x1

1

1

PCI

2

2

Видео выходы

HDMI

VGA

HDMI

VGA

Аудио выходы

на интерфейсной панели

6

6



SATA 3Gb/s

4

4

SATA 6Gb/s

2

2

eSATA

Нет

Нет

mSATA

Нет

Нет

Wi-Fi/Bluetooth

Нет

Нет

Фазы питания

4+1

(с охлаждением)

4+1

(с охлаждением)

Формат

ATX

(305 x 193)

ATX

(305 x 193)

Стоимость*

90 долл. США

92 долл. США

*Средняя стоимость указана по состоянию на 10 декабря 2012 года.

Перед нами фактически две идентичные материнские платы за исключением поддержки технологии Intel Smart Response и более высокой (всего на 2 долл. США) стоимости у ASRock Z77 Pro3.

Предлагаем перейти непосредственно к обзору материнской платы ASRock Z75 Pro3

ASRock Z75 Pro3

Спецификации материнской платы ASRock Z75 Pro3:

Производитель

ASRock

Модель

Z75 Pro3 (rev 1.0)

Чипсет

Intel Z77 Express

Процессорный разъем

Socket LGA1155

Поддерживаемые процессоры

Intel Core i7/ Core i5 / Core i3 второго и третьего поколения

Используемая память

2800+(OC)/ 2400(OC)/ 2133(OC)/ 1866(OC)/1600/ 1333/ 1066 МГц

Поддержка памяти

4 x 1.5V DDR3 DIMM слота с поддержкой до 32 ГБ памяти

Слоты расширения

1 x PCI Express 16 3.0 (x16)

1 х PCI Express 16 2.0 (x4)

AMD CrossFireX

x16+x4

1 x PCI Express x1

2 x PCI

Дисковая подсистема

Чипсет Intel Z75 Express поддерживает:

2 x SATA 6 Гбит/с порта

4 х SATA 3 Гбит/с порта

LAN

1 x гигабитный сетевой контроллер Realtek RTL8111E (10/100/1000 Мбит/с)

Звуковая подсистема

Кодек Realtek ALC892

2/4/5.1/7.1-канальный звук

SPDIF Out

Питание

24-контактный разъем питания ATX

8-контактный ATX12V разъем питания

Вентиляторы

2 x разъема вентилятора CPU

(1 x 4-пин и 1 х 3-пин)

3 x разъема подключения системных вентиляторов

(1 x 4-пин и 2 х 3-пин)

Охлаждение

Алюминиевый радиатор чипсета

Алюминиевый радиатор на микросхемах MOSFET

Внешние порты I/O

1 x VGA

1 x HDMI

1 x LAN (RJ45)

4 x USB 2.0

2 x USB 3.0

6 x Аудио портов

1 x PS/2 (клавиатура)

Внутренние порты I/O

1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-пин)

3 x USB 2.0 каждый с поддержкой подключения двух USB 2.0

2 x порта SATA 6 Гбит/с

4 x порта SATA 3 Гбит/с

1 x порт COM

1 x коннектор вывода звука на переднюю панель

1 x блок коннекторов передней панели

1 x джампер для сброса CMOS

1 x SPDIF Out

1 x CIR

1 x IR

BIOS

64 Mb Flash ROM,

AMI UEFI BIOS

Комплектация

руководство пользователя;

брошюра с описание гарантии;

диск с драйверами и утилитами;

2 x кабеля SATA;

заглушка интерфейсной панели.

Форм-фактор,

размеры, мм

ATX

305 х 193

Сайт производителя

http://www.asrock.com/index.ru.asp

Новые версии BIOS и драйверов можно скачать со страницы поддержки.

Все цены на ASRock Z75 Pro3

Упаковка и комплектация

Материнская плата ASRock Z75 Pro3 поставляется в стандартной для последних продуктов компании упаковке. Строгая полиграфия черного цвета и минимум разномастных изображений и логотипов. Центральная часть отведена под название платы и логотип концепции «555», которая состоит из трех технологий:

  • XFast RAM – технология, которая позволяет создать виртуальный диск из части оперативной памяти, что дает серьезное увеличение скорости работы ПО, производителем заявлено ускорение работы в пять раз;
  • XFast LAN – технология, которая поможет снизить отклик в игре и повысить приоритет онлайн игр на фоне других задач связанных с доступом в Интернет;
  • XFast USB – увеличение скорости работы портов USB в пять раз.

Помимо этого, на коробке отмечена поддержка операционной системы Windows 7 (упоминание о поддержке новой Windows 8 можно найти на официальном сайте ASRock), технологии AMD CrossFireX и процессоров от Intel второго и третьего поколений.

На обратной стороне упаковки детально описаны основные технологии, примененные в материнской плате, а также ее ключевые особенности, а именно:

  • Концепция «555»;
  • Lucid Virtu Universal MVP - оптимизирует процесс рендеринга и отображения, обеспечивая увеличение производительности и улучшение качества изображения;
  • Interactive UEFI – современная графическая оболочка BIOS;
  • ASRock OMG – менеджер онлайн-защиты, позволяет запретить доступ в Интернет, либо ограничить его определенным пользователем по заранее установленному расписанию;
  • Nex-Gen PCIe 3.0 – слот расширения PCI Express x16 может работать по спецификации 3.0 при условии что установлен процессор от Intel третьего поколения;
  • Поддержка оперативной памяти DDR3 с частотой 2800+ МГц.

Также на странице продукта отмечена поддержка ASRock Dehumidifier – функция, которая позволяет предотвратить повреждение материнской платы из-за конденсата, при ее активации ПК будет периодически производить снижение уровня влажности внутри корпуса.

В нижнем левом углу нашлось место для подробной спецификации платы.

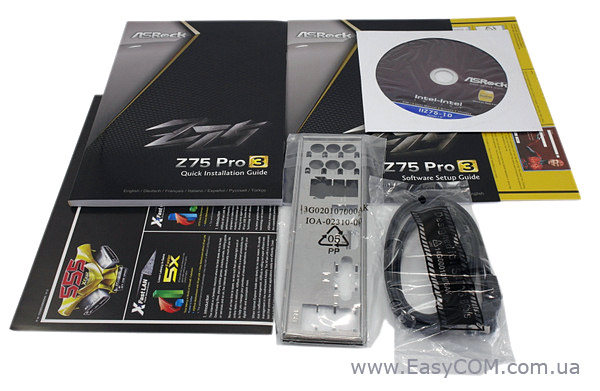

Комплект поставки ASRock Z75 Pro3 очень скромный, помимо стандартной документации и диска с драйверами в комплекте поставляется:

  • Два SATA-шлейфа;
  • Заглушка интерфейсной панели.

ASRock Z75 Pro3

Материнская плата ASRock Z75 Pro3 принадлежит к популярному форм-фактору ATX, и выполнена на текстолите темно-коричневого цвета. Отдельно отметим очень маленькую ширину текстолита - всего 193 мм. В связи с этим производителю пришлось разместить все фазы над процессорным разъемом, а 8-контактный ATX12V перенести ближе к DIMM-слотам. В принципе никаких существенных неудобств подобные переносы элементов за собой не повлекут, однако отметим, что при нижнем расположении блока питания и прокладке кабеля за поддоном материнской платы может потребоваться более длинный кабель ATX12V. Также отметим перпендикулярное расположение портов SATA, которое некоторым покупателям может прийтись не по душе.

ASRock Z75 Pro3

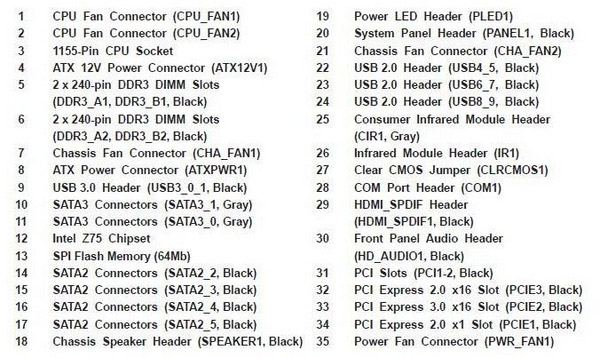

Несмотря на достаточно компактные габариты текстолита, все компоненты без проблем уместились на его лицевой стороне, так что обратная его сторона привлекает внимание разве что наличием усилительной пластины, которая обеспечивает возможность установки достаточно мощных систем охлаждения.

ASRock Z75 Pro3

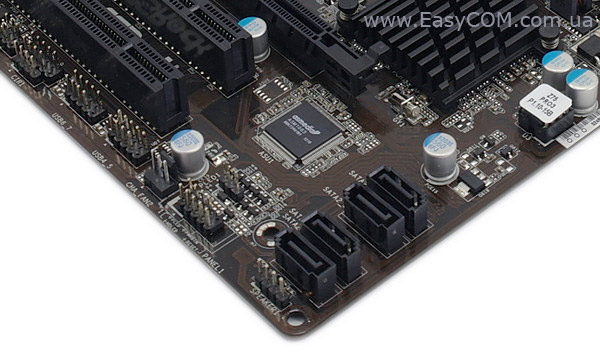

В нижней части платы расположены следующие разъемы: колодка подключения аудио разъемов передней панели, S/PDIF out, порт COM, джампер для сброса CMOS, колодка подключения опционального ИК-приемника/передатчика (IR), и три колодки подключения портов USB 2.0. Отдельно отметим, что одна из колодок (USB8_9 на схеме) совмещена с разъемом под названием CIR, при подключении порта USB 2.0 к данной колодке порт будет способен работать с выносным ИК-приемником с интерфейсом USB. Всего на плате реализовано десять портов USB 2.0, шесть внутренних и четыре на интерфейсной панели.

Ближе к правому углу платы расположены колодка подключения фронтальной панели, один из трех разъемов для подключения системных вентиляторов, а также колодка подключения системного динамика «пищалки».

В правом нижнем углу текстолита, перпендикулярно его поверхности, расположены четыре порта SATA 3 Гбит/с, которые реализованы силами чипсета Intel Z75 Express. Присутствует поддержка массивов SATA RAID 0, RAID 1, RAID 5 и RAID 10.

По правой стороне платы, ближе к DIMM-слотам, производитель разместил еще два порта SATA, которые соответствуют стандарту 6 Гбит/с. Немного выше находится колодка подключения выносной панели с двумя портами USB 3.0 (в комплекте не поставляется). Всего на плате реализовано четыре порта USB 3.0, два внутренних и два на интерфейсной панели. Все четыре порта реализованы силами чипсета Intel Z75 Express.

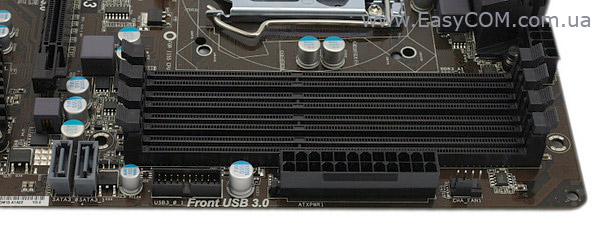

Системная плата ASRock Z75 Pro3 оснащена четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3, которые оборудованы защелками с обеих сторон. Оперативная память может работать в двухканальном режиме, для его реализации модули памяти необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются модули, работающие на частотах от 1066 до 1866 МГц в номинальном режиме и до 2800 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего будет достаточно для большинства повседневных задач.

ASRock Z75 Pro3

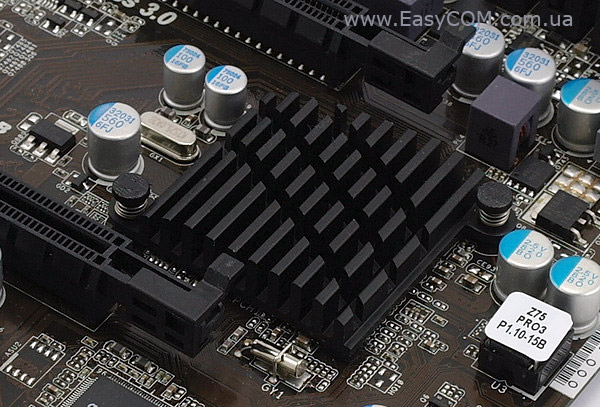

Система охлаждения рассматриваемой платы состоит из двух алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z75 Express, второй накрывает микросхемы MOSFET. Оба радиатора крепятся при помощи пластиковых клипс на пружинках. В процессе тестирования платы температура радиаторов не превышала 44°C, что является хорошим результатом.

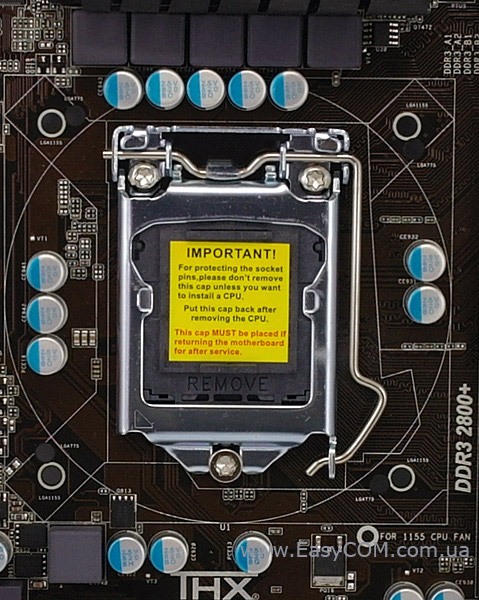

Расположение Socket LGA1155 и опорной пластины стандартно. Питание процессора осуществляется по 4+1-фазной схеме для вычислительных ядер и дополнительных узлов.

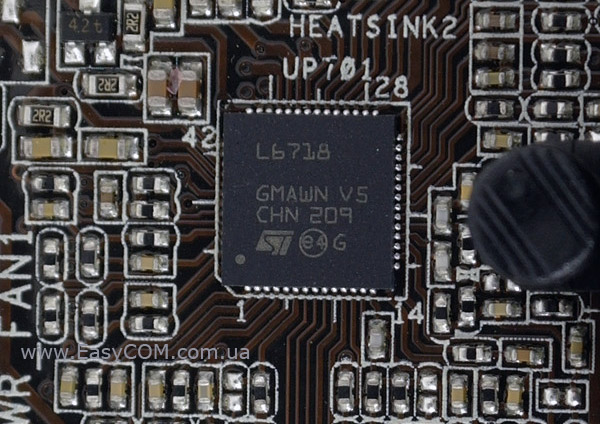

Сам преобразователь основан на ШИМ-контроллере L6718 производства компании STMicroelectronics. Все компоненты, из которых состоит узел питания процессора, отличаются высокой степенью надежности – конденсаторы используются твердотельные, а дроссели с ферритовым сердечником.

Для питания ASRock Z75 Pro3 предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

ASRock Z75 Pro3

Возможности расширения функциональности материнской платы ASRock Z75 Pro3 не самые лучшие, как для платы формата ATX. В наличии два слота для установки графических адаптеров - PCI-Express. Если первый соответствует спецификации 3.0 и всегда использует 16 линий, то второй, даже при наличии установленного процессора от Intel третьего поколения, всегда функционирует исключительно по спецификации 2.0, используя при этом всего 4 линии. Производителем заявлена поддержка технологии AMD CrossFireX. При использовании двух графических адаптеров линии между слотами распределяются по далеко не самой оптимальной схеме х16+х4.

Поскольку возможности чипсета Intel Z75 Express позволяют выводить изображение со встроенного в процессор видеоядра, слоты PCI-Express могут быть использованы и для установки иных карт расширения. Также расширение функциональности материнской платы возможно за счет одного слота PCI-Express х1 и двух PCI.

ASRock Z75 Pro3

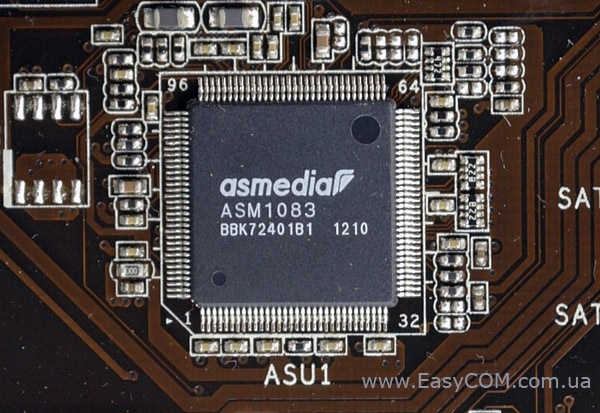

Поскольку большинство современных чипсетов от Intel, в том числе и Intel Z75 Express, не поддерживают устаревшую шину PCI, то функционирование двух соответствующих слотов, реализуется с помощью моста PCIE-PCI, основанного на контроллере ASMedia ASM1083.

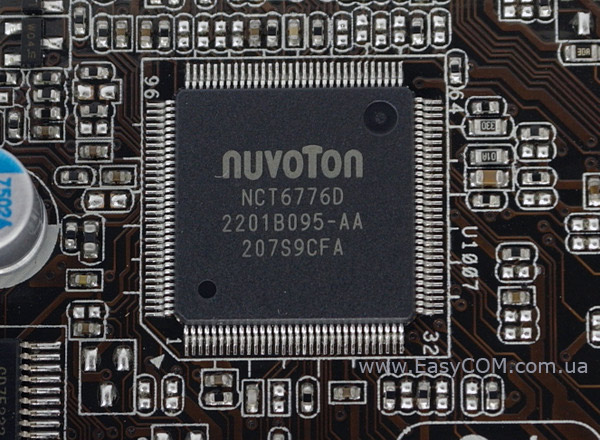

Возможности Multi I/O обеспечены микросхемой Nuvoton NCT6776D, которая управляет работой вентиляторов, портов COM и PS/2, а также обеспечивает мониторинг.

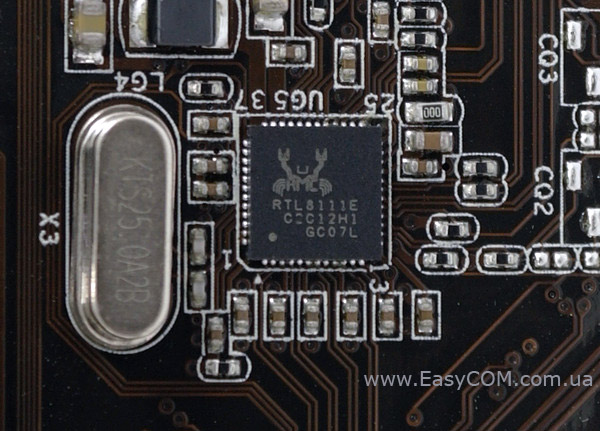

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Realtek RTL8111E.

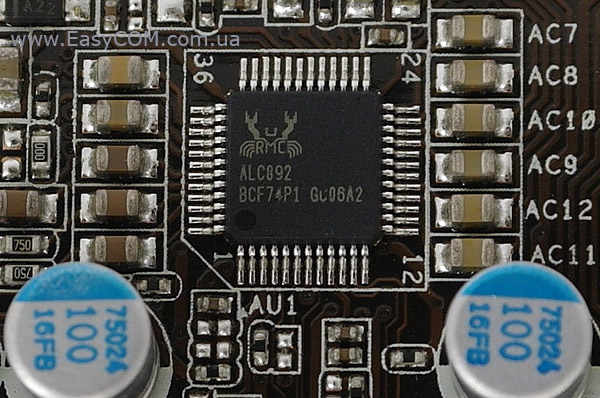

Звуковая подсистема рассматриваемой материнской платы основана на HDA-кодеке 8-канального звука Realtek ALC892, который поддерживает аудиосистемы форматов 2/4/5.1/7.1.

ASRock Z75 Pro3

На интерфейсную панель материнской платы ASRock Z75 Pro3 выведены следующие порты:

  • 1 x HDMI;
  • 1 x VGA;
  • 1 x LAN (RJ45);
  • 4 x USB 2.0;
  • 2 x USB 3.0;
  • 6 x Аудио портов;
  • 1 х PS/2 (клавиатура).

Конфигурация интерфейсной панели достаточно грамотная, и огорчает разве что наличием всего двух портов USB 3.0 и отсутствие eSATA. Единственное, о чем необходимо позаботиться перед покупкой ASRock Z75 Pro3, так это о переходнике на DVI выход, и то, это актуально лишь при условии, что ваш монитор не оснащен портом HDMI.

Материнская плата ASRock ASRock Z75 Pro3 оснащена пятью разъемами для подключения вентиляторов, два из них служат для питания вентиляторов системы охлаждения процессора (один трехконтактный и один четырехконтактный), три других предназначены для подключения системных вентиляторов (два трехконтактных и один четырехконтактный).

UEFI BIOS

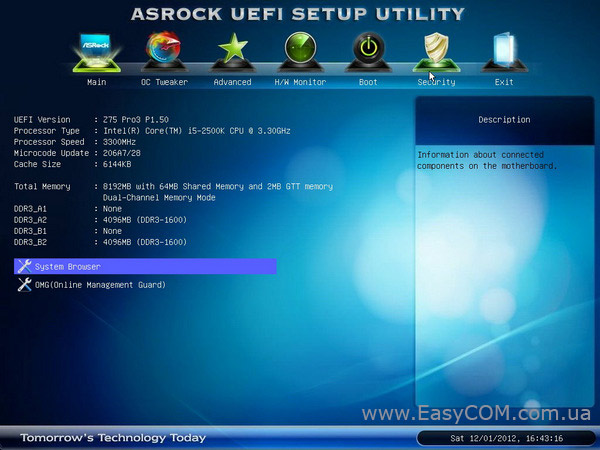

Материнская плата ASRock ASRock Z75 Pro3 использует современный предзагрузчик, основанный на графическом интерфейсе UEFI. На главный экран предзагрузчика выводится информация об установленной модели процессора, а также об общем объеме и текущей частоте оперативной памяти. Переход по разделам UEFI осуществляется при помощи щелчка мышью по ярлыкам в верхней части экрана.

Основная часть настроек, касающихся изменения частоты работы системной шины, CPU, встроенного графического ядра, оперативной памяти, сгруппированы в специализированном разделе OC Tweaker, где, в свою очередь, они удобно разнесены по подразделам в зависимости от типа.

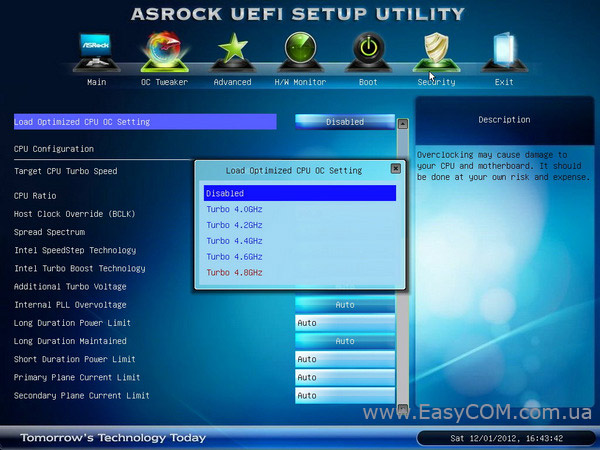

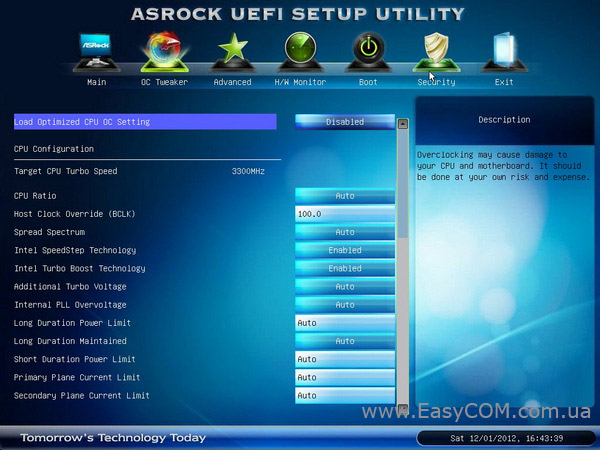

При попадании в раздел OC Tweaker первым делом обращает на себя внимание подраздел Load Optimized CPU OC Setting, в котором возможен выбор одного из пяти предварительно записанных профилей разгона процессора. Простое переключение между ними позволит выбирать различные степени разгона.

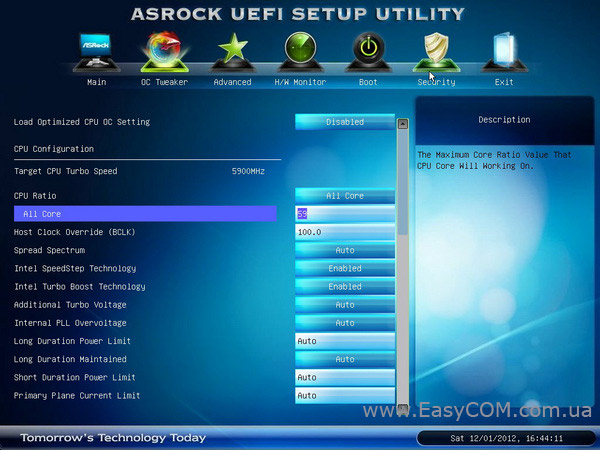

Также возможно изменение процессорного множителя вручную.

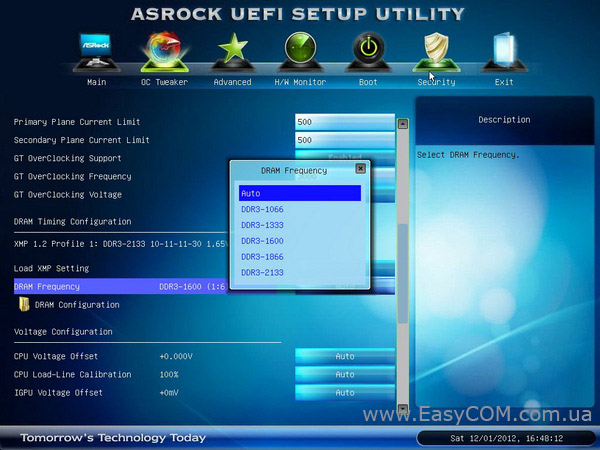

Множитель частоты памяти при использовании процессора от Intel второго поколения позволяет устанавливать частоту от 1600 МГц до 2133 МГц, частоты от 2400 МГц и выше будут доступны при наличии процессора семейства Ivy Bidge.

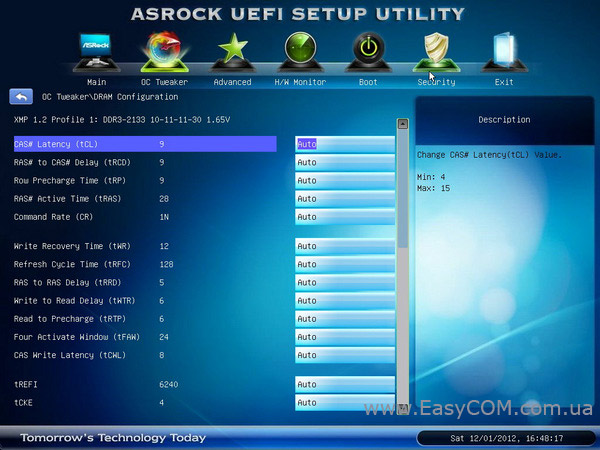

Также, при необходимости, можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для разгона и оптимизации системы, сведены таблицу:

Параметр

Название меню

Диапазон

Шаг

Профили автоматического разгона

Load Optimized CPU OC Setting

4,0 – 4,8

0,2

Процессорный множитель

CPU Ratio

16 – 59

1

Частота системной шины

Host Clock Override (BLCK)

95,0 – 150,0

0,1

Дополнительное напряжение при турбо режиме процессора

Additional Turbo Voltage

+0,004 – +0,996

0,004

0,003



Long Duration Power Limit

20 – 500

1



Short Duration Power Limit

20 – 500

1



Primary Plane Current Limit

1 – 500

1



Secondary Plane Current Limit

1 – 500

1

Частота графического ядра процессора

GT OverClocking Frequency

1100 – 3000

50

Напряжение на графическом ядре процессора

GT OverClocking Voltage

+0,05 – +0,25

0,05

Частота оперативной памяти

DRAM Frequency

1066, 1333, 1600, 1866, 2133, 2400, 2800



Тайминги оперативной памяти

DRAM Configuration

tCL, tRCD, tRP, tRAS, CR, tWR, tRFC, tRRD, tWTR, tRTP, tFAW, tCWL, tREFI, tCKE, tRRDR, tRRSR, tWWDD, tWWDR, tWWSR,



Допустимое отклонение от установленного напряжения на ядрах процессора

CPU Voltage Offset

-0,300 – +0,600

0,005

Допустимое отклонение от установленного напряжения на графическом ядре процессора

IGPU Voltage Offset

-100 – +100

50

Напряжение на модулях оперативной памяти

DRAM Voltage

1,165 – 1,800

0,005

Напряжения на вычислительных ядрах процессора

VTT Voltage

0,768 – 1,634

0,009

0,010

Напряжение на чипсете

PCH Voltage

0,780 – 1,646

0,009

0,010

Напряжение питания схемы фазовой автоподстройки частоты

CPU PLL Voltage

1,586 – 2,349

0,008

0,009

Напряжение на контроллере оперативной памяти

VCCSA Voltage

0,925 – 1,200

0,091

Объем памяти выделяемой для нужд графического ядра процессора

Share Memory

32, 64, 128, 256, 512, 1024

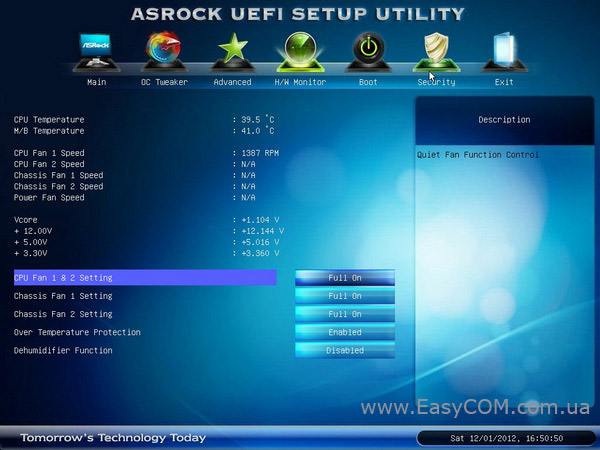

В разделе «H/W Monitor» открывается доступ к наблюдению за температурой процессора и чипсета, а также скоростью вращения установленных вентиляторов. Кроме этого в данном разделе можно следить за напряжением на линиях питания +12В, +5В и +3,3В.

К сожалению, доступа к наблюдению за напряжением на модулях оперативной памяти и на ядрах процессора нет.

Отдельно стоит отметить возможность снятия «скриншотов» в BIOS.

Тестирование

Для проверки возможностей материнской платы использовалось следующее оборудование:

Процессор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативная память

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Видеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

Жесткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптический привод

ASUS DRW-1814BLT SATA

Блок питания

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/выдув)

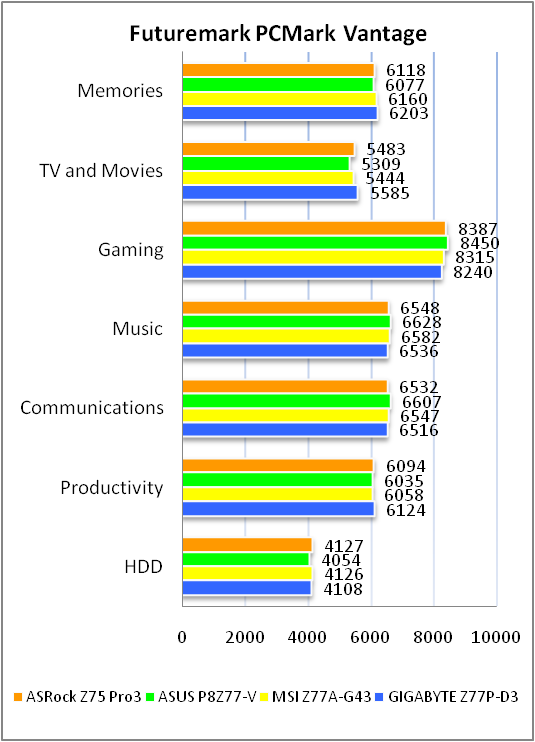

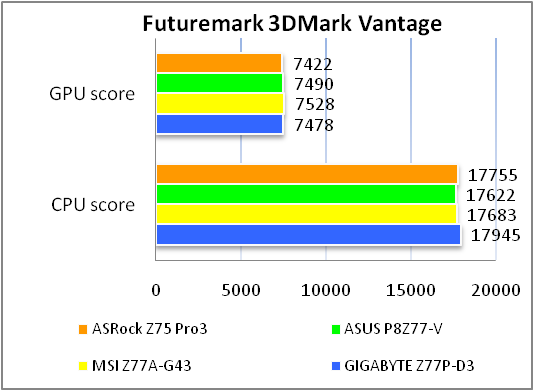

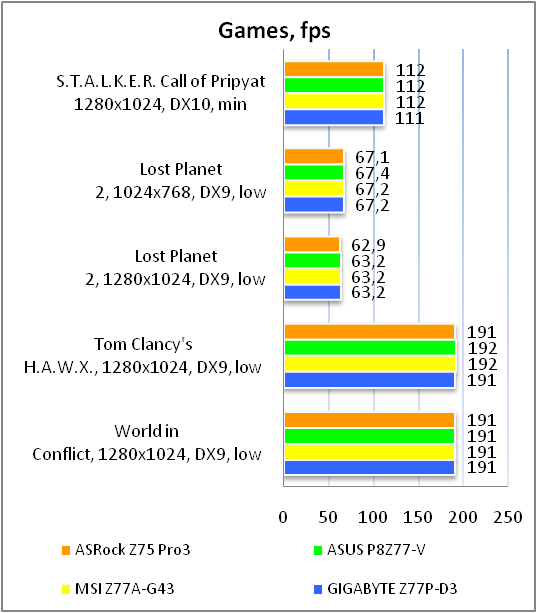

Результаты тестов:

В процессе тестирования ASRock Z75 Pro3 показала производительность на уровне с конкурентами. В целом, исходя из результатов тестирования, можно сделать вывод о качественном уровне исполнения платы и хорошей оптимизации BIOS.

Возможности разгона

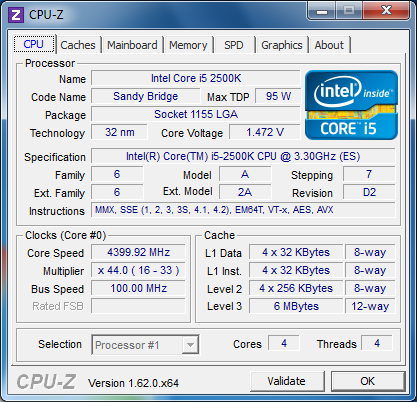

Разгон процессора в ручном режиме производится достаточно просто, при помощи изменения множителя и небольшого увеличения напряжения.

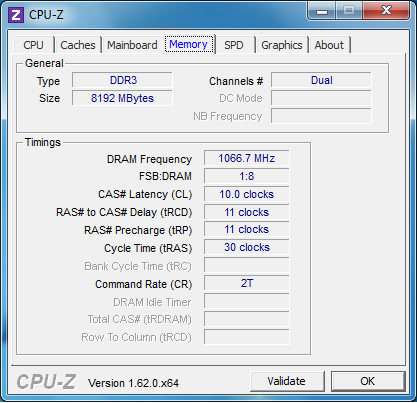

Оперативная память стабильно функционировала на частоте в 2133 МГц.

Тестирование звукового тракта на основе кодека Realtek ALC892

Отчет о тестировании в RightMark Audio Analyzer

16-bit, 44,1 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.18, -0.20

Очень хорошо

Уровень шума, дБ (А)

-79.6

Средне

Динамические диапазон, дБ (А)

79.6

Средне

Гармонические искажения, %

0.0045

Очень хорошо

Гармонические искажения + шум, дБ(A)

-71.8

Средне

Интермодуляционные искажения + шум, %

0.032

Хорошо

Взаимопроникновение каналов, дБ

-77.3

Очень хорошо

Интермодуляции на 10 кГц, %

0.032

Хорошо

Общая оценка



Хорошо

Режим работы 24-bit, 192 kHz

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ

+0.02, -0.06

Отлично

Уровень шума, дБ (А)

-79.8

Средне

Динамические диапазон, дБ (А)

79.6

Средне

Гармонические искажения, %

0.0053

Очень хорошо

Гармонические искажения + шум, дБ(A)

-72.8

Средне

Интермодуляционные искажения + шум, %

0.033

Хорошо

Взаимопроникновение каналов, дБ

-73.9

Хорошо

Интермодуляции на 10 кГц, %

0.028

Хорошо

Общая оценка



Хорошо

Предустановленный аудиокодек Realtek ALC892 обеспечивает достаточное качество звука для повседневного использования, хотя настоящие меломаны, вероятнее всего, решат обзавестись внешней звуковой картой.

Выводы

Материнская плата ASRock Z75 Pro3 является недорогим сбалансированным решением для использования совместно с процессорами от Intel второго и третьего поколений. Среди основных преимуществ материнской платы стоит выделить высококачественные компоненты, использованные при ее производстве, поддержку скоростных портов USB 3.0 и SATA 6 Гбит/с, удобное подключение многоканальных аудио систем, а также хороший разгонный потенциал и наличие предустановленных профилей автоматического разгона процессора. Также отметим наличие встроенного планировщика доступа в Интернет (ASRock OMG), защиту от повреждений материнской платы, вызванных чрезмерной влажностью (ASRock Dehumidifier), а также BIOS с приятной графической оболочкой и очень широким набором возможностей по разгону и оптимизации системы.

Среди особенностей стоит выделить «переезд» 8-контактного ATX12V ближе к DIMM-слотам. Расположение блока питания в нижней части корпуса может потребовать покупки удлинителя для кабеля питания при прокладке его за поддоном материнской платы. Нужно отметить и своеобразное расположение портов SATA - в разных частях правой стороны текстолита. Также выделим, что производителем заявлена поддержка технологии AMD CrossFireX, однако реализована она не в самой оптимальной конфигурации х16+х4. Поддержка NVIDIA SLI отсутствует, поскольку компания NVIDIA не сертифицирует подобные схемы распределения линий PCI Express.

Ключевой особенностью ASRock Z75 Pro3, пожалуй, является применение чипсета Intel Z75 Express, который, как вы видели в сравнительной таблице ASRock Z75 Pro3 и ASRock Z77 Pro3, не несет в себе каких-либо существенных отличий от Intel Z77 Express. Если учитывать совсем несущественную разницу в стоимости между данными платами, выбор пользователя, скорее всего склонится в пользу старшего решения, поскольку, как бы банально это ни звучало, оно «старше».

Достоинства:

  • поддержка портов USB 3.0 и SATA 6 Гбит/c;
  • хороший разгонный потенциал;
  • предустановленные в BIOS профили автоматического разгона процессора;
  • поддержка большого количества фирменных технологий от ASRock;
  • качественная элементная база;
  • использование качественного аудиокодека.

Особенности:

  • поддержка порта COM;
  • отсутствует поддержка устаревших интерфейсов FDD, LPT и IDE;
  • реализация AMD CrossFireX в конфигурации х16+х4.
  • расположение 8-контактного разъема ATX12V.


Автор: Константин Шорохов

Выражаем благодарность компании MTI, официальному дистрибьютору ASRock, за предоставленную для тестирования материнскую плату.

Выражаем благодарность компаниям Intel, Kingston, MSI и SeaSonic за предоставленное для тестового стенда оборудование.

Статья прочитана раз(а)
Опубликовано : 10-12-2012
Подписаться на наши каналы
telegram YouTube facebook Instagram
